Высота навеса для автомобиля из поликарбоната: высота для машины, размер на две, правила монтажа пошагово

Содержание

высота для машины, размер на две, правила монтажа пошагово

Содержание:

На какую конструкцию обратить внимание
Материалы каркаса навеса для машины
Строение крыши навеса для автомобиля
Какой поликарбонат выбрать для навеса
Толщина листов и их плотность
Цвет и качество листов поликарбоната
Создание проекта – размеры, высота конструкции
Как самостоятельно поставить навес из поликарбоната
Укладка поликарбонатных листов

В настоящее время очень популярной является функциональная конструкция в виде навеса для автомобиля из поликарбоната. В этой статье мы расскажем, как сделать такой навес, какие материалы выбрать, как создать проект, и как это все сделать своими руками.

Навес для машины из поликарбоната позволит защитить ее от:

  • осадков, особенно от града, что очень важно;
  • птичьих загрязнений;
  • падающей листвы;
  • солнечного излучения.


У навеса есть некоторые преимущества в сравнении с гаражом. Его легче возвести, нужно меньше потратиться на материалы для его изготовления. Находясь под навесом, машина хорошо продувается, что очень важно для днища и других элементов кузова, появление коррозии будет возникать значительно реже.

На какую конструкцию обратить внимание

Выбирая тип навеса, вначале нужно выбрать для него место, это частично определит конструкцию навеса.

Конструкция может возводиться в виде:

  • отдельно расположенного объекта;
  • объект, пристроенный к какому-либо иному сооружению (забор, стена дома и так далее).


Малая масса поликарбоната дает возможность устанавливать более простой вид навеса – козырек. От полноценного навеса он разнится тем, что он будет иметь опорные элементы лишь с одной стороны конструкции.

Козырьки, как правило, закрепляются к стене дома или иной постройки.

Если нужно установить такую конструкцию в качестве отдельного объекта, то понадобится установить усиленные опоры на очень качественном фундаменте, так как на него будет приходиться достаточно большая нагрузка.

Материалы каркаса навеса для машины

Поликарбонат легко крепится к каркасу, как из металла, так и из дерева. Но считается, что металлическая конструкция с прозрачным материалом смотрится лучше всего – она выглядит более воздушно и стильно. Такой навес будет отлично смотреться на любом участке.

Бывают такие разновидности металлических каркасов:

  • из стального профиля;
  • кованные;
  • из алюминия.

У каждого материала есть свои плюсы и минусы. Так, каркас из стали выйдет самым дешевым. Алюминиевый каркас, естественно, дороже, но конструкцию из такого материала всегда можно демонтировать для хранения, например, зимой.


Если делать навес на две машины из поликарбоната с элементами художественной ковки, то готовая конструкция будет смотреться очень эффектно, она будет украшением любого ландшафта. Конечно же, потратиться на такой навес придется прилично.

Делая навес для машины своими руками, металлический каркас всегда можно установить на фундамент из кирпича, блоков и камня. В данном случае опоры не нужно вкапывать в землю, где происходит их неминуемая коррозия, даже если сталь подверглась обработке специальными защитными средствами.

Строение крыши навеса для автомобиля

Для сооружения двускатных крыш поликарбонат практически не используется.

Лучше всего навес для двух машин из поликарбоната выглядит, если конструкция представлена в виде:

  • кровли с одним скатом;
  • арки;
  • волны;
  • купола.


Для первого варианта каркас можно делать из дерева, в иных случаях – только из металла.

Создавая проект, предполагающий изготовление крыши сложной конструкции, нужно тщательно продумать наклон всех ее элементов, чтобы на крыше не скапливались осадки и мусор. Больше всего это касается волнообразных крыш, где с легкостью собирается снег и мусор.

Какой поликарбонат выбрать для навеса

Этот материал имеет целый ряд положительных качеств, среди которых:

  • защищает от ультрафиолетового излучения;
  • большой срок службы;
  • легкость и быстрота монтажа и обработки, наличие всех необходимых крепежных элементов;
  • гибкость – возможность придания кровле формы любой сложности;
  • пожаробезопасность;
  • выдерживает большие нагрузки;
  • простота в обслуживании;
  • обилие оттенков и величины пропускания света (бывает матовым, зеркальным, прозрачным).

Определяясь с материалом, обращайте внимание на толщину материала, его качество, цвет и показатели пропускания света.

Толщина листов и их плотность

Для того чтобы навес выдерживал любые погодные условия, материал должен быть достаточно прочным.

Листы поликарбоната бывают такой толщины:

  • 4 мм – применим для парников и при изготовлении рекламных конструкций;
  • 6-8 мм – из таких листов делают перегородки, перекрывают несложные крыши, навесы и козырьки;
  • 10 мм – отличный материал для изготовления вертикальных конструкций;
  • 16 мм и более – подходит для перекрытия больших по площади кровель.


Для односкатного навеса для автомобиля из поликарбоната подойдет материал толщиной 6-12 миллиметров. Применение листов большей толщины нецелесообразно – вы просто потратите больше денежных средств (прочитайте: “Какая должна быть толщина поликарбоната для навеса – факторы, влияющие на выбор материала”). Экономить, конечно же, тоже не стоит, так как тонкий лист будет прогибаться, например, под действием большого скопления снега. Чересчур частая обрешетка лишь визуально сделает конструкцию тяжелее, и также будет более затратной.

Также стоит смотреть и на плотность листов поликарбоната, чем она выше, тем они будут тяжелее. Монолитный поликарбонат будет плотнее сотового, поэтому он хуже гнется и стоит дороже.

Если вам нужен именно сотовый поликарбонат, то нужно определиться с необходимой его плотностью – она должна превышать 0,72 г/м

3. Меньшая плотность сделает материал менее крепким, поэтому он не выдержит град, что может привести к повреждению лакокрасочного покрытия автомобиля.

Цвет и качество листов поликарбоната

Приобретать поликарбонат лучше всего у проверенных производителей, поскольку они могут гарантировать, что материал не будет пропускать УФ-излучение. Его изготовление происходит согласно требованиям и стандартам качества, а на поверхности материала нанесено защитное полимерное покрытие. Такой поликарбонат будет достаточно долговечным, сохранит свой цвет и структуру, не разрушаясь и не выделяя токсинов.

Расцветку материала подбирают исходя из собственных предпочтений. Единственная рекомендация касается гармоничного сочетания навеса с прочими элементами архитектуры на участке.

Обратите внимание, что навес для автомобиля нужно изготавливать из матового материала, чтобы солнечные лучи не могли нагревать металл корпуса в жаркую погоду.

Создание проекта – размеры, высота конструкции

На начальном этапе создания навеса для авто стоит определиться с расположением. Место подбирают так, чтобы к нему был удобный подъезд, не пересекая пешеходные дорожки, если это возможно. Также имеет значение планируемое количество автомобилей, которые будут размещаться под навесом.

При планировании производится расчет размеров навеса для машины из поликарбоната. Для определения минимальной ширины внутренней части конструкции к высоте, ширине и длине автомобиля добавляют по метру. Прибавление еще одного дополнительного метра к ширине сделает навес более удобным для эксплуатации.

Если под навесом будут расположены несколько машин, ширина конструкции будет вычисляться путем суммирования габаритов каждого авто с добавлением по 1 метру на каждый размер и дополнительных 80 см расстояния между ними.

Рекомендуемая высота навеса для автомобиля из поликарбоната составляет 2,2-2,5 метра. Слишком низкое сооружение будет неудобным, а слишком высокое – не сможет защищать от осадков в ветреную погоду.


Шаг между опорными столбами по бокам навеса составляет 1,5-3 метра, а вот для компактной крытой площадки с крышей в форме арки можно обойтись лишь угловыми опорами. Если крыша односкатная, ее наклон должен превышать 20º – исходя из этого, производится расчет высоты опор.

Если навес достаточно широкий (5-6 метров) и рассчитан на две машины, каркас сооружают одним из методов:

  1. Крышу сооружают в форме арки – в таком случае понадобятся сложные инженерные расчеты.
  2. Для строительства односкатной или более сложной крыши по центру площадки устанавливают вспомогательные опорные столбы.

На данном этапе потребуется выбрать тип крепления опорных металлоконструкций.

Способы их монтажа:

  • заглубление в почву с последующим бетонированием;
  • фиксация на участке с уже залитым бетоном;
  • монтаж поверх опорных столбов из блоков, бута или кирпича.

Каким образом будет собрана сама металлоконструкция – на болтах или с помощью сварки – зависит от наличия оборудования и практических навыков.

Как самостоятельно поставить навес из поликарбоната

Приведем последовательность сооружения поликарбонатной крытой площадки для авто, рассчитанной на одно стояночное место.

Сначала участок размечают и подготавливают к работе. Первым делом, убирают верхний слой грунта, добиваясь идеально ровной поверхности. Далее на площадке рассыпают смесь песка с гравием и тщательно ее утрамбовывают. Теперь нужно установить по периметру участка деревянную опалубку и уложить по всей поверхности армирующую сетку. Далее нужно залить цементным раствором единую плиту и дождаться полного высыхания и окончательного отвердения бетона.

Только после этого можно продолжать работы по установке навеса.

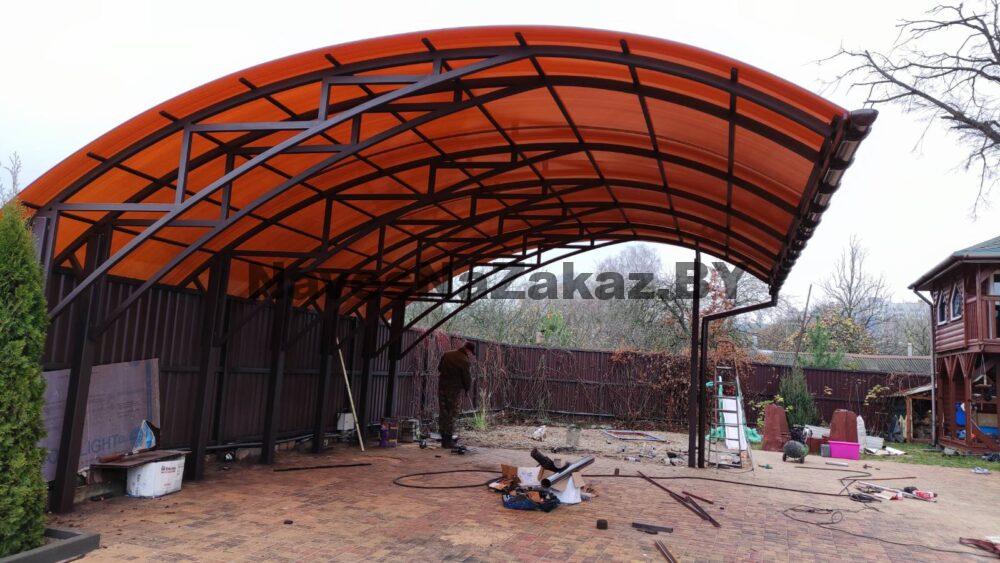

Для арочной конструкции потребуется профильная труба 40×40 мм, форму которой придают с помощью трубогиба. Гибку осуществляют в соответствии с расчетами. Для удобства можно подготовить шаблон, по которому и согнуть три одинаковых детали каркаса.

Согласно плану, по участку делают разметку. Перед установкой квадратных профильных опор, сечением 80×80 мм, на нижний их торец приваривают площадки для монтажа. Сквозь эти площадки в толщу бетона продевают анкера (по три с каждой стороны) и закрепляют опоры. Верхние торцы опор соединяют по периметру связующими профилями 40×40 мм. Между центральными опорами также монтируют связующий профиль.


Согнутые арочные детали присоединяют к опорным столбикам, таким образом, получается практически готовый каркас. Жесткость всей конструкции можно придать, если приварить к аркам и горизонтальным профилям вертикальные распорки – их количество предусмотрено проектом.

Теперь можно приступать к фиксации продольных профильных труб, на которых впоследствии будет крепиться поликарбонат. Приваривают их к наружной части арочных профилей. По завершении сварочных работ все металлоконструкции обрабатывают антикоррозийным средством и красят.

Укладка поликарбонатных листов

Производим нарезку материала. Лист поликарбоната по длине должен превосходить размер арки примерно на 1-1,5 метра – тогда на его край можно будет поместить защитный профиль. А если превышение составит порядка 2-3 метров, из них получатся свесы крыши. Резку материала можно выполнять дисковой пилой для алюминия, не снимая при этом защитную пленку. Монтаж поликарбоната проводят полимерным покрытием наружу – эта сторона защищает от УФ-излучения.

На арках фиксируют нижние элементы стыковочных профилей для поликарбоната. В материале предварительно выполняют отверстия для креплений, расположив их между ребрами жесткости, на расстоянии 3-4 метра. Так как профиль имеет свойство расширяться при нагревании, размер отверстия должен превышать диаметр саморезов на 2 мм.


Чтобы лист ячеистого поликарбоната вошел в стыковочный профиль на смежной арке с зазором в 2-3 мм с каждой стороны, его край можно подрезать. Этот зазор нужен для недопущения деформации материала из-за термического расширения.

Оба края основного профиля промазывают герметиком, а затем в него вставляют два листа поликарбоната и выравнивают до получения симметричных свесов. После этого нужно прищелкнуть верхнюю часть разъемного профиля, постучав по ней киянкой.

По окончании монтажа поликарбоната, его торцы проклеивают перфорированной пленкой и закупоривают торцевыми профилями. Таким образом, материал защищают от пыли, вредителей и обеспечивают его долговечность.

Итак, навес из поликарбоната закончен – убрав строительные отходы, можно ставить под него машину.



Навес из поликарбоната для автомобилей своими руками

Навес для защиты автомобиля от дождя и снега можно изготовить из листового металла, профнастила или дерева. Но самым популярным материалом для устройства навесов разного назначения является поликарбонат.

Устройство навеса из поликарбоната для машины своими руками


Материалы

Для строительства навеса из поликарбоната вам потребуется:

1. Труба профильная квадратного сечения 60х60 мм, 100х100 мм, 80х80 мм – для изготовления опорных столбов.

2. Труба профильная сечением 60х60 мм или 60х40 мм для прогонов.

3. Труба профильная сечением 40х20 мм для устройства обрешетки.

4. Арка несущая (если есть трубогиб, можете изготовить ее самостоятельно. Если такого приспособления нет, закажите элементы в строительной организации). Изготавливая арочные конструкции, имейте в виду, что угол уклона кровли из поликарбоната должен быть не менее 10 градусов.

5. Поликарбонат сотовый толщиной 10 мм.

6. Саморезы оцинкованные.

7. Пресс-шайбы.

8. Смесь цементно-песчаная и щебень для установки опорных стоек.

9. Если вы будете устанавливать навес на твердое покрытие, то приготовьте анкерные болты.

Размеры и чертеж навеса

вариант чертежа навеса из поликарбоната

Для автомобиля с габаритными размерами 1,6х4,2 м размер парковочного места должен быть 2,3х5 м (здесь указан минимально допустимый размер). Для крупных машин требуемый размер площадки – 3,6х6,6 м.

Оптимальная высота навеса составляет от 2,2 до 2,5 метра. Если высота будет превышать эти размеры, то автомобиль не будет защищен ни от снега, ни от дождя.

Этапы работ возведения навеса


1. Разметьте на площадке места установки опорных брусьев. Расстояние между осями опор по ширине навеса рассчитывается следующим образом:

От ширины крыши отнимите 240 мм.

Шаг установки опор зависит от местных климатических условий. При больших снеговых нагрузках этот параметр равен 1-1,5 м.

2. Выкопайте или пробурите отверстия глубиной свыше полуметра под установку стоек. Диаметр отверстий должен быть не менее 150 мм. Устройте песчаные подушки под стойки.

3. С помощью строительного уровня вертикально установите в отверстия стойки, и залейте их бетоном. Еще один вариант – засыпать отверстия щебнем, гравием и битым кирпичом и залить жидким песчано-цементным раствором (1 часть цемента на три части песка).

4. Дайте раствору выстояться и набрать необходимую твердость (для этого потребуется не менее трех суток). В течение этого времени периодически поливайте раствор водой.

5. Через трое суток обвяжите стойки по верхнему уровню. Для надежности прогоны монтируются еще по низу стоек и по средней линии (имеются в виду длинные стороны навеса).

6. Смонтируйте арочные элементы конструкции и обрешетку с шагом 70 см. Расстояние между арками – не более одного метра.

Монтаж каркаса может выполняться двумя путями:

– с помощью сварки;

– с помощью болтовых соединений.

Монтаж поликарбоната

1. С помощью пилы циркулярной высокоскоростной нарежьте необходимое количество заготовок из поликарбоната. При этом длина листа должна быть больше длины арки на 100-150 мм. Для резки поликарбоната годятся пилы дисковые по алюминию. Желательно при этом защитную пленку с листов не снимать: она является ориентиром при укладке поликарбоната. Листы должны быть уложены пленкой наружу, так как слой, не боящийся ультрафиолетовых лучей.

2. К аркам прикрепите нижние части профиля стыковочного с шагом, равным шагу раскладки поликарбоната.

3. Закрепите листы поликарбоната при помощи саморезов. Для того, чтобы проделать эту операцию, предварительно просверлите в листах отверстия диаметром, на 2 мм превышающим посадочные размеры пресс-шайб. После этого вставьте в отверстия шайбы и уже через них вкручивайте саморезы. По окончании операции шляпки головки саморезов закройте защитными колпачками. А края поликарбоната закройте защитной лентой, если поликарбонат не имеет запаянные края, а обрезался и внутрь возможно попадание грязи.

4. Как только вы прикрепили два смежных листа поликарбоната, закройте крышку профиля стыковочного. В процессе установки крышки на место ее надо снизу придерживать упором (деревянным), а сверху легко постукивать киянкой (деревянным молотком).

Повторяйте операции, пока не смонтируете все листы навеса.

5. Открытые края сот поликарбоната закройте торцевым профилем. Для надежности его можно посадить на клей или прикрепить небольшими саморезами.
