требования, как сделать дымоход в бане и вывести через потолок

Несмотря на достаточно простую технологию строительства бани, в процессе выполнения работ приходится решать ряд достаточно сложных вопросов. Одним из них является вывод дымоходной трубы через потолок наружу. Этой операции необходимо уделить особое внимание, поскольку от правильности выполнения зависит безопасность и срок службы строения.

Если допустить просчёты на этом этапе, то будет невозможно соблюсти требования пожаробезопасности. Так что лучше сделать все по максимуму, чем недоделать. В этом вряд ли у кого-то возникнут сомнения. Поэтому каждому частному застройщику необходимо соблюсти правила, касающиеся грамотного изготовления прохода дымохода через потолок в бане.

О расстояниях до горючих конструкций

Для правильной и безопасной работы банную трубу необходимо вывести через специально созданный узел прохода в потолке. Благодаря этому устройству будет выдержано безопасное расстояние от наружной поверхности трубы до материалов потолочного перекрытия.

Это требование закреплено СНИПОМ 2.04.05-91. В соответствии с ним, нужно выполнить следующее:

  • Расстояние между горючими стропилами и обрешеткой и наружной поверхностью кирпичных и бетонных труб должно составлять не менее 130 мм;
  • Между перекрытием и поверхностью керамической трубы без изоляции должно быть выдержано расстояние не менее 250 мм, а между трубой с теплоизоляцией – 130 мм.

Именно с учетом этих значений необходимо выполнять монтаж балок перекрытия своими руками. Их следует устанавливать на расстоянии около 60 см. Но такой шаг можно выдерживать лишь в случае использования труб с изоляцией.

Внимание нужно уделить и сечению выходного патрубка печи, которое обычно составляет 115-120 мм. Иногда при устройстве прохода используют теплоизолирующий сэндвич толщиной 100 мм. В этом случае допускается увеличить сечение до 315-320 мм. По обеим сторонам должен быть выдержан шаг не менее 130 мм. С учетом соблюдения вышеописанного требования получим, что соседние балки будут расположены друг от друга на расстоянии 575 мм (130 мм * 2 + 315 мм).

Это как раз и позволяет соблюсти рекомендованный шаг 60 см.

Еще необходимо определить минимальный шаг для трубы без теплоизоляции. При внутреннем сечении дымохода 115 мм безопасным будет считаться расстояние, при котором наружный край трубы удалён от горючих материалов на 250 мм. Монтаж балок должен быть выполнен с шагом 516 мм (250 мм * 2 + 115 мм).

Хотя отклонения небольшое, однако все же в указанный интервал не укладывается. Приведенная схема расчёта предназначена для дымового канала средних размеров. Но в некоторых банях используются трубы и с большим сечением. Как бы то ни было, если вы еще не приступали к устройству потолка, обязательно учитывайте расстояние при размещении балок.

Если обратиться к приложению 16, то там можно найти рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

Для перегородок, оборудованных защитным покрытием:

  • Для труб толщиной 120 мм - 200-260 мм;
  • для труб толщиной 65 мм — 380 мм.

Для перегородок, не имеющих специальной защиты:

  • Для труб толщиной 120 мм — 260-320 мм;
  • Для труб толщиной 65 мм — 320-500 мм.

Все эти расстояния наглядно показывают, каким должен быть рекомендуемый отступ от стен. Они даются из-за того, что часто во многих строениях дымоходную трубу устраивают в непосредственной близости от стен. При этом материал стены также нуждается в защите от возгорания. Причина этого проста: дымовые газы, выходящие из топки, могут иметь температуру 500° C. В случае отсутствия у деревянных стен специальной защиты спустя некоторое время они накаляются, а впоследствии могут вспыхнуть. Учитывая эти риски, на поверхности стены необходимо закрепить теплоизоляционный слой, а поверх него набить лист полированной нержавейки.

Типы проходных узлов через потолок

Во время устройства выходного отверстия для дымоходной трубы своими руками обнажаются материалы «пирога» перекрытия, которые также начинают испытывать действие жара. Их необходимо защитить, а помимо этого, правильно закрепить трубу в правильном положении. Именно для этой цели используют потолочную разделку, которую еще называют узел прохода.

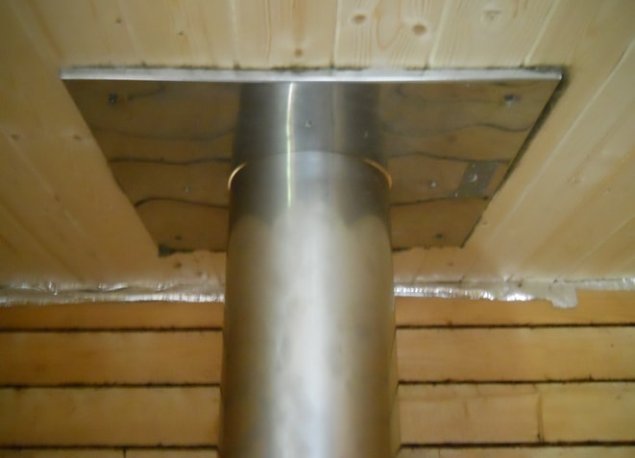

Самый простой способ решения проблемы вывода дымохода через потолок — приобрести проходной узел промышленного изготовления. Он выглядит как коробка, выполненная из металла или минерита, имеющая закрепленную с одной стороны пластину из нержавеющей или оцинкованной стали. В центре этого узла располагается отверстие, куда вставляют сэндвич. Пластина, которая будет крепиться со стороны помещения, поможет закрыть отверстие в потолке, выступая здесь в роли декоративного элемента. Еще она выполняет функцию опоры для теплоизолятора, который используют для заделки пространства между трубой и балками перекрытия.

Все специалисты сходятся во мнении относительно выбора подходящего материала для изготовления проходки в бане. Это должна быть только нержавейка. Объясняется это тем, что преобладающие в парной температуры в результате воздействия заставляют материал выделять вредные вещества. В случае же использования нержавейки подобная опасность для здоровья исключена.

Сделать проходной узел своими руками довольно просто. Если в бане потолочная конструкция уже присутствует, но выполнена без учета прохода трубы, то в выбранном для узла месте проделывают квадратное отверстие сечением на 12 см меньше декоративной панели. На балки и доски укладывают слой утеплителя. Если есть возможность, можно дополнительно закрепить полосы минерита, базальтового или асбестоцементного картона. Также подойдет и полоса изоляции из каменной ваты. Иногда может понадобиться сделать подбивку утеплителя полосами металла.

Что же касается особенностей монтажа в бане трубы на печь своими руками, приспособление нужно надеть на прямой участок, который будет проходить на пересечении с перекрытием. От исполнителя требуется только приподнять узел прохода на необходимую высоту. Под края устройства, которые будут находиться на одном уровне с досками потолка, нужно подложить полосу утеплителя, а затем выполняют финишное крепление с помощью саморезов. Очень часто фабричные проходные узлы уже имеют перфорацию под саморезы, поэтому проводить их подготовку перед монтажом не потребуется.

Проходные узлы для дымохода в бане могут иметь различную форму. В некоторых случаях по периметру отверстия для дымохода встраивают металлический цилиндр. В этом случае края декоративной пластины будут выходить за цилиндр на достаточно большое расстояние. Если планируется использовать проходной узел подобной формы, то отверстию всё равно необходимо придать квадратную форму. Допустима здесь и круглая форма, но тогда придется выдержать расстояние между его краем и трубой 130 мм при наличии изоляции на трубе либо 250 мм при ее отсутствии.

В процессе реализации этого варианта вы должны обратить внимание на следующее: площадь пластины должна быть достаточной для того, чтобы она смогла закрыть все отверстие целиком. При использовании узла подобной формы нужно защитить дерево не только утеплителем, но и металлическими полосами.

Иногда в бане могут использоваться проходные узлы без цилиндра вокруг трубы, но при этом у них могут присутствовать по периметру наружные бортики.

Чаще всего они делаются из металла, хотя встречаются и изделия из минерита. При использовании узла с металлическими бортами необходимо оббить края отверстия в потолке утеплителем, например, базальтовым картоном. Если же бортики выполнены из минерита, то подобную операцию выполнять не придется, поскольку материал обладает хорошими теплоизолирующими свойствами.

Правила прохода через потолок

Занимаясь подготовкой к устройству отверстия для вывода дымохода в бане, вам необходимо соблюдать ряд правил:

  • В том месте, где труба выходит из банной печи, разрешается устанавливать только металлическую трубу достаточной толщины стенок без утеплителя. Она должна иметь высоту не менее 1 м. Из-за критических температур, создаваемых на выходе, даже нержавейка в сочетании с минераловатным утеплителем не сможет справиться с подобным термическим воздействием. На более высоких уровнях конструкции дымохода разрешается использовать сэндвич-трубы.
  • Для вывода дымохода в бане своими руками через отверстие в потолке используют трубу в защитной оболочке. В качестве последней может выступать фабричный сэндвич, однако при желании можно выполнить утепление тонкой стены трубы самостоятельно.
  • Особое внимание уделите участкам пересечения перекрытий, где должны отсутствовать стыки до либо после. При расчете высоты секций исходите из того, чтобы у вас была возможность визуального контроля состояния всех соединений.
  • Для горизонтального участка выдерживаемая длина должна быть не более 1 м.
  • По всей длине конструкции дымохода в бане разрешается использовать не более 3 колен.
  • Запрещается делать жесткое крепление трубы к перекрытию. В случае температурных перепадов она начнет деформироваться, что приведет к ее смещению.

Какой теплоизолятор использовать?

Закончив монтаж проходного узла на потолке своими руками, работу продолжают на чердаке или втором этаже, где необходимо заделать пространство между наружной стеной трубы и балками утеплителем.

Базальтовая вата

На роль теплоизолятора подойдет базальтовая вата. Перед покупкой обязательно убедитесь, что она сможет выдержать температуру более 600 °C.

Есть мнение, что это неоптимальный вариант для подобной работы. Объясняется это следующим. Этот утеплитель изготавливается с применением в качестве связующего смол, которые, подвергаясь воздействию высоких температур, начинают выделять формальдегид. К тому же по трубе иногда начинает течь конденсат. В результате взаимодействия минеральной ваты с влагой первая лишается своих теплозащитных свойств. По мере испарения влаги свойства восстанавливаются лишь частично. Поэтому считать идеальным вариантом базальтовую вату нельзя.

Керамзит

Помимо утеплителя в проходное пространство в бане необходимо уложить и керамзит средней и мелкой зернистости. Строителям он известен как натуральный материал, отличающийся достаточно небольшим весом. Главным его плюсом является то, что даже после намокания он восстанавливает свои свойства. Но после контакта с влагой незначительно увеличиваются его теплопроводящие характеристики, хотя они и без того очень низкие даже в сравнении с минеральной ватой.

В свое время вместо керамзита в качестве уплотнителя использовали песок. В принципе он устраивал всем за исключением одного момента: из-за мелкозернистости он постоянно просыпается через щели. В итоге владельцу приходится следить за количеством песка и при необходимости пополнять его. Однако вряд ли кому-либо будет приятно собирать с печки песок.

Среди натуральных утеплителей можно выбрать глину. Перед использованием ее смешивают с водой до пастообразного состояния, а затем смесью заделывают весь промежуток. Иногда в качестве наполнителя используется керамзит.

По словам некоторых владельцев, использовать теплоизолятор проходного узла в бане не очень-то правильно. Считается, что ничего не случится, если оставить пространство не заполненным. Это поможет не допустить перегрева и пригорания этой части конструкции дымохода, а благодаря создаваемой в этом месте вентиляции участок трубы будет быстрее остывать. Возможно, все так и есть, однако нужно учитывать, что горячая труба излучает тепло, из-за чего начнет сохнуть близлежащее дерево. И тогда возгорание может произойти уже при более низкой температуре + 50°C.

Заключение

Вывод дымохода через потолочное перекрытие своими руками является необходимой операцией в процессе строительства бани. Однако здесь нужно быть очень внимательным из-за возможной пожароопасной ситуации. В процессе работы печи участок, расположенный вблизи потолочного перекрытия, будет нагреваться до высоких температур и может в определенный момент вызвать возгорание, если не принять меры по защите. Для этого пошагово выполняют специальную переделку, называемую проходным узлом. Но при этом необходимо выдерживать рекомендуемые расстояния по размещению этого приспособления относительно материалов перекрытия.

Чем изолировать металлическую трубу дымохода в бане от потолка

При эксплуатации печного оборудования по дымоотводному каналу выводятся продукты сгорания, горячий воздух. Внутренние стенки этого элемента окисляются, что приводит к снижению срока службы дымохода. Чтобы снизить риск повреждения стенок и замедлить процессы коррозии, дымоход нужно утеплять, но многие не знают, чем можно изолировать металлическую трубу дымохода в бане.

Какие факторы влияют на состояние системы дымоотведения?

Факторы, влияющие на сохранность дымовой системы:

  1. Скопление конденсата. Внутри дымохода сохраняется влажность, повышенное давление. Резкий перепад температуры с внешней и внутренней стороны приводит к образованию вредоносного конденсата. Состояние металла из-за постоянного наличия влаги ухудшается.
  2. Оседание вредных веществ. Образовавшиеся после сгорания топлива агрессивные вещества представляют большую опасность для человеческого здоровья. Под действием тяги происходит их выход наружу. Если дымоход неисправен, все вещества оседают на стенках, что наносит разрушающее действие на состояние материала.

Преимущества утепления

Конденсат при подборе качественного утеплительного материала практически не возникает. Не происходит скопления вредных кислот, влаги. Преимущества:

  1. На стенках дымоотводного канала оседает меньше вредных веществ, поскольку теплоизоляционный слой уменьшает разницу в температурах между несгоревшими раскаленными частицами и трубой.
  2. Утепленная система требует меньших энергетических затрат. Расход топлива снижается. Для поддержания постоянной температуры требуется меньше энергии.
  3. Теплоизоляционный слой, помимо основной функции, выполняет роль защитного каркаса. Прочность, устойчивость дымохода увеличивается. Особенно это преимущество заметно при установке труб с тонкими стенками.
  4. Повышается морозостойкость системы.
  5. Снижается воздействие высокой температуры в местах выхода трубы сквозь крышу.
  6. Посторонние элементы банного сооружения не нагреваются от трубы, что предотвращает возгорание внутри помещения.

Правила проведения работ

Для изоляции можно использовать:

  1. Утеплитель на основе минваты. Материал восприимчив к воздействию влаги, поэтому при его использовании нужно прокладывать гидроизоляцию.
  2. Стекловату. По свойствам она аналогична минеральной предшественнице.
  3. Кирпич. Утеплителем служат как целые материалы, так и их обломки.
  4. Раствор на основе шлака.

При выборе изоляции нужно учитывать материал, из которого изготовлена дымоходная система:

  1. Из асбестоцемента. Внутренняя поверхность дымохода очищается от скопившейся грязи и слоев пыли. В стальной кожух помещается минвата, затем он надевается на трубу. Эта деталь изготавливается из железа, прошедшего оцинковку. Ее диаметр должен на 12 см превышать размер дымохода. При надевании кожуха нужно равномерно распределять утеплитель, которым нужно обернуть конструкцию начиная с потолка.
  2. Из стали. Конструкция сложная, состоит из двух труб разного диаметра. На меньшую деталь одевается кожух, обеспечивающий защиту от внешних факторов. Между трубными элементами укладывается термоизоляционный слой.
  3. Из кирпича. Для термоизоляции проводится оштукатуривание. Раствор кладется в 3–4 слоя поверх армированной сетки. Сверху поверхность дымохода нужно побелить.

Выбор утеплителя

Материалы, применяемые для утепления дымоходной системы, должны обеспечить изоляцию от попадания извне посторонних веществ, влаги от дождя, удерживать накопленное внутри бани тепло, быть негорючим.

Качественно заизолированный дымоотвод будет защищен от обледенения. Внутри канала не скопится конденсат.

Для утепления можно использовать:

  1. Гидро- и теплоизоляционную штукатурку. Подходит для дымоотводной системы из кирпича и камня. Недостаток — требуется установка дополнительной армированной конструкции для наложения раствора.
  2. Кирпич. Применяется в качестве теплоизолятора для кирпичных, стальных дымоотводов. Используется битый материал. Вокруг трубы крепится защитный кожух, под который засыпаются кирпичные осколки. Расстояние между внешней и внутренней частью конструкции – 60 мм. Иногда кирпич заменяют шлаком. Таким способом обеспечивается высокая степень теплоизоляции дымоходной системы.
  3. Вату на основе базальта. Изоляционный материал, который выпускается в матах, цилиндрах, различающихся сечением. Вата обматывается по диаметру трубы. Для фиксации применяются обжимные хомуты из стали.

Базальтовая вата

Для экономии внешний кожух из стали можно заменить плитами из дерева, шлакобетона. В этом случае вокруг трубы делается каркас прямоугольной формы, в свободное пространство засыпается теплоизоляционный материал.

При выборе изоляции нужно обратить внимание на ее свойства. Она должна быть изготовлена из компонентов, не подверженных горению, поскольку утеплитель в период эксплуатации печи нагревается до 100–150 градусов.

Особенности монтажа

При эксплуатации отопительного агрегата температура внутри канала для отвода дыма достигает 200–300 градусов. Материал, выбираемый для обшивки, должен обладать высокой термостойкостью, чтобы не произошло возгорание. Для изоляции можно использовать стекло- и минвату, базальт.

В продаже присутствуют готовые цилиндры, имеющие специальный фольгированный экран. Их используют для оформления газохода, прилежащих сегментов крыши. Установка экранированной защиты предотвращает пожар, попадание холодных воздушных масс.

Перед началом утеплительных работ нужно изучить нормативные требования:

  1. Высота трубы для выхода продуктов горения — не менее 5 м. Так обеспечивается максимальная тяга.
  2. Между кровельным перекрытием и внешним элементом парной расстояние должно быть не менее 250 мм.
  3. Если крыша обшита шифером, рубероидом, ондулином, мягкой черепицей, которые не являются огнестойкими материалами, на дымоход нужно установить искрогаситель.

Убедившись, что все требования выполнены, можно приступать к обматыванию дымохода теплоизоляционным слоем.

Способы утепления

Способ утепления металлического дымохода зависит от типа дымовой трубы:

  1. Изделия из стали. Обшивка подразумевает использование раствора на основе сухой смеси, воды. Поверхность конструкции обрабатывается полученным составом. Сверху накладывается армирующая конструкция, сделанная из огнеупорного стекловолокна. Затем кладется слой штукатурки.
  2. Конструкции по типу «сэндвич». Дымоотвод состоит из слоя минваты, 2 труб из металла. Основная гильза — верхняя, имеет больший диаметр. Дымовыводящий канал — элемент с меньшими размерами. Для изоляции в крыше и перекрытии нужно сделать отверстие, которое будет превышать размеры дымохода на 250 мм. Трубу обшить обмоткой из пожаробезопасной базальтовой ваты. Для крепления утеплителя используется стальная проволока. Последний этап — установка кожуха.

В банях печную трубу для предотвращения воспламенения можно заматывать:

  1. Теплоизолом. Это вспененный полиэтилен, покрытый листами фольги. С ним печной дым не сильно греет трубу. Утеплителем оборачивают дымоход со всех сторон. Для фиксации используют проволоку, металлизированный скотч.
  2. Фольгоизолом. Представляет собой стеклотканевый слой, сверху покрытый битумом и алюминиевой фольгой. Применяется для наружных работ. Не стоит путать с фольгоизолоном, который изготавливается из полиэтилена, сверху имеет отражающий фольгированный шар. Такой материал применяется для внутренней отделки. Главное достоинство обоих материалов — эффект термоса. Сохраняют более 90 % тепла.

Проверка

Чтобы проверить, насколько качественно уложен теплоизоляционный слой, нужно затопить печь. Для диагностики лучше использовать тепловизор. Оптико-электронная система поможет определить качество герметизации наружного кожуха. При правильном монтаже стенки конструкции дымоотвода, швы в местах соединения не пропускают тепло. Места просачивания теплового потока укажет экран прибора. Неполная герметичность приводит к перегреву утеплительного материала. При обнаружении проблемы происходит демонтаж внешнего кожуха и проводится повторная изоляция.

Если после утепления дымоходной конструкции на стенках продолжает образовываться конденсат, теплоизолятор подобран неправильно, толщина не соответствует установленным нормам. Минимальный размер — 4 см. Для стальных, асбестовых труб с высотой 6 м и более выбирается утеплитель толщиной 10 см. В кирпичных дымоходах используются плиты с толщиной 8 см.

Утеплительные работы должны производиться после окончания монтажа дымоходной системы и вентиляционных элементов. При обустройстве дымоотводов необходимо использовать современные виды изоляционных материалов. Лучше применять готовые изделия с теплоизоляцией.

Как сделать дымоход в бане своими руками: правила установки

Главный элемент в бане и сауне — дымоход, но далеко не все знают, как его сделать своими руками. Он должен быть качественно построен. Монтаж дымоходов — легкий процесс, с которым справится даже начинающий строитель. При возведении дымоотводной трубы важна предельная внимательность и терпение.

Виды

Дымоходы, устанавливаемые для банной печи, классифицируются по материалу, типу монтажа (внешний, внутренний).

Чаще строят кирпичные дымоходы. Процесс установки дымохода в бане сложный, но получаемая в результате конструкция прочна и имеет хорошие теплоизоляционные свойства. Срок службы — несколько десятков лет. Баня защищена от внезапного возгорания. Недостаток заключается в поверхности материала. Его шероховатость провоцирует оседание сажи, ухудшение тяги. Поэтому требуется частая чистка.

Более простым является металлический дымоход. Минусы заключаются в скоплении конденсата на внутренних трубных поверхностях, потребности в создании слоя теплоизоляции.

Классическим вариантом расположения конструкции для выведения дыма, является монтаж с внутренней стороны постройки. Преимущества — дополнительный прогрев парилки, снижение топливных затрат. Недостаток заключается в затрудненном уходе, трудоемкости при установке, поскольку нужно демонтировать потолок и крышу, риске возникновения пожароопасной ситуации и задымленности банной комнаты. Опасные для жизни случаи происходят при появлении трещин.

Сейчас набирает популярность установка дымоходной трубы для печного элемента с внешней стороны бани. Преимущество конструкций в уменьшении риска возгорания, упрощении чистки. Недостаток — необходимость утепления.

Дымоход через стену

Правила безопасности

Монтировать дымоход в банном помещении нужно строго по инструкции, соблюдая особенности строения дымохода. Внутри парилка прогревается до высоких температур, построена, как правило, из деревянного бруса, поэтому при возведении важно придерживаются основных правил, норм экологии и санитарии:

  1. Для монтажа запрещено использовать алюминиевые и асбестоцементные трубы. Допустимый вариант — железо, металл прошедший оцинковку, керамика и кирпич.
  2. При выборе теплоизолятора руководствуются показателем стойкости к высоким температурам и экологичностью. Нужно использовать вату, в основе которой лежат базальтовые породы, керамзит, материалы с фольгой на одной из сторон, предназначенные для отражающих плоскостей.
  3. При монтаже нужно проверить близко ли компоненты дымохода прилегают к деревянным стенам и крыше. Наличие тесного соприкосновения недопустимо. Чтобы заранее предотвратить касание, окружающие трубу поверхности, печное устройство и котел (бак для нагрева воды) обшивают металлом. В местах перекрытия установить короб.
  4. Обеспечение пожарной безопасности осуществляется вмонтированием труб по типу сэндвич.
  5. Используя алюминиевый скотч, фольгу, проклеить все имеющиеся стыки трубы и блока короба, тем самым обеспечив прочную фиксацию и плотное прилегание.
  6. Горизонтальных частей в дымоходе должно быть минимальное количество, чтобы не ослабить тягу при эксплуатации.
  7. Запрещено монтировать дымоход рядом с газовым оборудованием.

Учитывая изложенные правила, можно самостоятельно построить дымоход, который прослужит длительное время.

Различие по размеру и форме

Приступая самостоятельно к планировке и сборке конструкции для отвода дыма из внутренних помещений бани, очень важно придерживаться установленных стандартов, касающихся размеров и форм сооружения.

Большой популярностью среди строителей пользуется дымоход по форме, напоминающей цилиндр. Также важны размеры монтируемой железной трубы: ее высота, диаметр центрального отверстия.

Учитывая степень мощности банной топки, выбирается сечение монтируемого изделия. Согласно установленным стандартам строительных норм в печах, по форме напоминающих прямоугольник и квадрат, при мощности, не превышающей 3,5 кВт, устанавливаются трубы сечением 140х140 мм. Если мощность составляет 7,2 кВт, целесообразно монтировать дымоотводы сечением 140х270 мм.

Выходная часть дымоходной трубы должна соответствовать отверстию котла (бака для нагрева воды) и топки.

Высота дымоотвода рассчитывается с учетом максимальной высоты здания, формы крыши. При расположении трубы от конька на расстоянии 1,5 мм ее высота не должна превышать полуметра.

Монтаж

При выполнении монтажа перед начинающими строителями возникает логичный вопрос, как правильно сделать дымоход. Установку дымовыводящей конструкции в парном сооружении производят поэтапно, строго соблюдая последовательность действий:

  1. В кровле и потолке банного строения выпилить отверстия размером 45х45 см.
  2. Вырезать две пластины квадратной формы из металлического материала. Размер каждой — 50 см. При помощи полученных деталей будущий дымоход будет крепиться к кровле.
  3. В пластинах по углам просверлить отверстия для последующего крепежа.
  4. В центре одной из металлических заготовок сделать отверстие круглой формы.
  5. Во второй пластине для надежного крепления ее к уклону крыши проделать отверстие овальной формы.
  6. Внутреннюю часть трубы проложить утеплителем. Сверху надеть кожух, прошедший процесс оцинкования.
  7. Все торцевые части заглушить кольцами, наружные края трубы подогнуть.
  8. В пластину с круглым отверстием вставить утепленный край нижней части дымохода. Сверху насадить патрубок.
  9. Лист металла прикрутить к перекрытию, убедившись, что все зазоры находятся в одинаковом положении.
  10. На нижнюю часть дымохода приварить патрубок. Насадить верхнюю. Соединить места переходов хомутом.
  11. Приварить вторую пластину из металла к внутренней стороне крыши.
  12. Свободное пространство между трубой и деревянными элементами заполнить глиной, керамзитом.
  13. В месте прохода через кровельную поверхность установить разделку, постелить изоляцию, обеспечивающую защиту от воды. Установить уплотнитель.
  14. Сверху трубы насадить колпак для защиты от осадков.

Как происходит монтаж внутреннего типа?

Начинающий строитель может самостоятельно построить дымоход внутреннего типа. Он выводится через кровлю и потолок бани. Дымоход устанавливается над печным устройством в парилке. Проходит он через потолочное перекрытие, чердак, крышу. Высота трубы выбирается в соответствии с уровнем кровельного конька. Допустимое превышение — не более 1 м.

Прокладка дымоотводящего тракта происходит в простом порядке. Изначально надо спроектировать схему будущего дымохода, учитывая размеры парилки, количество этажей. Рассчитать количество и размеры деталей, включая повороты и прямолинейные участки. Прежде чем начинать собирать трубу нужно приобрести все элементы, в том числе два металлических листа с центральными отверстиями, подготовить раствор и строительные козлы. Последние материалы ставятся на напольную поверхность чердака и банное перекрытие в нижней части. При выборе листов нужно учитывать диаметр отверстия, которое должно соответствовать сечению трубы.

Пошаговый процесс:

  1. Заготовить трубы с отводами нужного диаметра, крепежные хомуты, уплотнитель из резины, обеспечивающий гидроизоляцию (асбестовый огнеупорный материал, керамзит, зонтичный элемент).
  2. Зачистить поверхность печки.
  3. Установить печь на находящийся над каменкой патрубок.
  4. Смонтировать часть трубного элемента, оснащенного задвижкой. Ее еще называют шибером. Отвечает за регулировку силы тяги в процессе растопки и после ее окончания. Прикрыв задвижку, можно уменьшить воздушный поток по дымоходу. Так дольше сохраняется тепло в парилке.
  5. Для правильного соединения участков дымоходного элемента, учитывается направление дыма. Поверх нижней части монтируется верхняя. Исключение составляет «сэндвичи», где при сборе дополнительно учитывается движение конденсата. Метод установки коаксиальный — верхняя часть трубы в нижнюю.
  6. В потолке прорезать отверстие, позволяющее вывести трубу на чердак. Удачный метод врезания сквозь перекрытие — установка короба из металла. Присоединять его нужно вровень с напольной поверхностью чердака. Сквозь отверстие в коробе вывести дымоход. Свободное пространство засыпать керамзитом или минватой. Для защиты потолка от внезапного возгорания уложить асбестовые плиты.
  7. Под выход дымохода в кровле вырезать отверстие. Чтобы было удобнее используют отводы, позволяющие проделывать отверстие нужного диаметра в конкретном месте. Крышу выложить листом нержавеющего металла или асбеста. На трубу надеть эластичный уплотнитель из резины, зазоры заделать герметиком.
  8. Сверху установить стальной зонтик.

Система дымоотвода строится вертикально или под углом 45°. Сбор дымохода нужно начинать с насадки всех элементов один на другой.

Внутренний диаметр дымохода — 15–20 см. Меньшее сечение не сможет обеспечить необходимую силу тяги. Больший размер станет причиной быстрого расхода тепла, что повлечет за собой плохой прогрев бани. Дымоотводный элемент должен быть высотой 5 метров.

Установка наружной дымоходной трубы

Наружный дымоход более прост в установке. Особенность наружного дымохода в том, что его кладка происходит через банную стену. Чтобы придать трубе нужный разворот, используют специальный отвод, представляющий собой изогнутое под нужным углом колено из металла. Он присоединяется к патрубку печного устройства и поверхности трубы, выходящей наружу. Для прочного крепления используется металлический короб.

С наружной стороны парилки установить тройник, позволяющий смонтировать разводку тракта вверх, по стене, вниз.

Крепление трубы обеспечивают держатели особой формы, гарантирующие прочную фиксацию дымовыводящего элемента. Допустимое различие по высоте между дымоходом и коньком — не более полуметра. Верхний конец должен быть закрытый зонтикообразной крышкой, чтобы предотвратить нежелательное загрязнение трубы и попадания осадков. Все имеющиеся зазоры в промежутках между стеной и трубой тщательно заделать герметиком с высоким уровнем термостойкости.

Недостаток наружного варианта — быстрая утрата горячего состояния. Чтобы уменьшить резкое понижение градуса поверхности трубы, ее нужно обкладывать минеральной ватой с теплоизоляцией.

Полезное видео

Перед тем как начинать строительство и монтаж дымохода, нужно наметить схему будущей конструкции. Когда план будет готов нужно выбрать материалы и детали. Чтобы ничего не забыть можно посмотреть видео:

Изоляция дымохода в бане — чем обмотать и утеплить металлическую трубу

Один из важнейших этапов строительства бани — это установка дымохода. А его изоляция — это обязательный процесс при постройке, который преследует две цели: пожаробезопасность и защита от коррозии.

Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему печь в бане работает намного эффективнее.

В зависимости, из чего сделан дымоход бани, применяются различные материалы для его теплоизоляции.

Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющего металла. Хороший вариант — керамические секции, которые уже устанавливаются в керамзитобетонных модулях.

Содержание статьи

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

  1. Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
  2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
  3. Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
  4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Выбор утеплителя

К выбору утеплителя, для изоляции дымохода нужно подходить тщательно и серьезно. Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.

Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. При нагревании он не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.

Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.

Стекловата не горит и не поглощает влагу, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.

Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

Трубопровод | технология | Британника

Узнайте о многочисленных процессах, используемых при строительстве трубопроводов.

Обзор строительства трубопроводов.

Contunico © ZDF Enterprises GmbH, Майнц См. Все видео по этой статье

Трубопровод , трубопровод, оборудованный насосами и клапанами, а также другими устройствами управления для перемещения жидкостей, газов и шламов (мелкие частицы, взвешенные в жидкости). Размеры трубопроводов варьируются от линий диаметром 2 дюйма (5 сантиметров), используемых в системах сбора нефти из скважин, до линий диаметром 30 футов (9 метров) в сетях водоснабжения и канализации большого объема.Трубопроводы обычно состоят из секций труб, сделанных из металла (, например, , сталь, чугун и алюминий), хотя некоторые из них построены из бетона, глиняных изделий и иногда из пластика. Секции свариваются и в большинстве случаев прокладываются под землей.

Нефтепровод на Аляске

Нефтепровод на Аляске.

© Index Open

В большинстве стран имеется разветвленная сеть трубопроводов. Поскольку они обычно находятся вне поля зрения, их вклад в грузовые перевозки и их значение для экономики часто не осознается широкой общественностью.Тем не менее, практически вся вода, транспортируемая от очистных сооружений к индивидуальным домохозяйствам, весь природный газ от устьев скважин к отдельным потребителям, и практически вся транспортировка нефти на большие расстояния по суше осуществляется по трубопроводам.

Трубопроводы были предпочтительным способом транспортировки жидкости и газа по сравнению с конкурирующими видами транспорта, такими как автомобильный и железнодорожный, по нескольким причинам: они менее опасны для окружающей среды, менее подвержены хищениям и более экономичны, безопасны, удобны и надежны, чем другие режимы.Хотя транспортировка твердых веществ по трубопроводу сложнее и дороже, чем транспортировка жидкости и газа по трубопроводу, во многих ситуациях трубопроводы выбираются для транспортировки твердых веществ, начиная от угля и других минералов, на большие расстояния или для транспортировки зерна, горных пород, цемента, бетона, твердых веществ. отходы, целлюлоза, детали машин, книги и сотни других товаров на короткие расстояния. Перечень твердых грузов, транспортируемых по трубопроводам, постоянно расширяется.

История

Тысячелетиями в разных частях света строились трубопроводы для транспортировки воды для питья и орошения.Это включает в себя древнее использование в Китае трубок из полого бамбука и использование акведуков римлянами и персами. Китайцы даже использовали бамбуковые трубы для передачи природного газа для освещения своей столицы, Пекина, еще в 400 г. до н. Э.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас Узнайте историю строительства первого в мире нефтепровода (1879 г.), победив Джона Д. Рокфеллера и Standard Oil Company

Обзор первого нефтепровода (1879 г.), который пытался составить конкуренцию Standard Oil Company.

Contunico © ZDF Enterprises GmbH, Майнц Посмотреть все видео к этой статье

Значительное улучшение технологии трубопроводов произошло в 18 веке, когда чугунные трубы использовались в коммерческих целях. Еще одной важной вехой стало появление в 19 веке стальных труб, которые значительно повысили прочность труб всех размеров. Развитие труб из высокопрочной стали позволило транспортировать природный газ и нефть на большие расстояния. Изначально все стальные трубы нужно было соединить резьбой.Это было сложно сделать для больших труб, и они могли протекать под высоким давлением. Применение сварки для соединения труб в 20-е годы XX века позволило построить герметичные трубопроводы высокого давления и большого диаметра. Сегодня большая часть трубопроводов высокого давления состоит из стальных труб со сварными соединениями.

Основные инновации с 1950 года включают внедрение высокопрочного чугуна и бетонных напорных труб большого диаметра для воды; использование труб из поливинилхлорида (ПВХ) для канализации; использование «скребков» для очистки внутренних поверхностей трубопроводов и выполнения других задач; «Дозирование» разных нефтепродуктов в общий трубопровод; применение катодной защиты для уменьшения коррозии и увеличения срока службы трубопроводов; использование технологий космической эры, таких как компьютеры, для управления трубопроводами и микроволновые станции и спутники для связи между штаб-квартирой и полем; и новые технологии и обширные меры по предотвращению и обнаружению утечек в трубопроводе.Кроме того, было изобретено или произведено множество новых устройств для облегчения строительства трубопроводов. К ним относятся большие боковые стрелы для прокладки труб, машины для бурения под реками и дорогами для перехода, машины для гибки больших труб в полевых условиях и рентгеновские лучи для обнаружения дефектов сварки.

Типы

Трубопроводы можно классифицировать по-разному. Далее трубопроводы будут классифицированы в зависимости от транспортируемого товара и типа потока жидкости.

Водопровод и канализация

Трубопроводы используются повсеместно для доставки воды от очистных сооружений к отдельным домам или зданиям.Они образуют подземную сеть труб под городами и улицами. Водопроводы обычно прокладываются на глубине нескольких футов (один метр или более) под землей, в зависимости от линии промерзания места и необходимости защиты от случайного повреждения в результате земляных работ или строительных работ.

В современном водном хозяйстве, в то время как медные трубы обычно используются для внутреннего водопровода, в наружных водопроводах высокого давления (магистральных) большого диаметра могут использоваться стальные, высокопрочные или бетонные напорные трубы. В линиях меньшего диаметра (ответвлениях) могут использоваться трубы из стали, чугуна с шаровидным графитом или ПВХ. Когда металлические трубы используются для подачи питьевой воды, внутренняя часть трубы часто имеет пластиковую или цементную облицовку для предотвращения ржавчины, которая может привести к ухудшению качества воды. Наружные поверхности металлических труб также покрывают асфальтовым покрытием и обматывают специальной лентой для уменьшения коррозии из-за контакта с определенными почвами. Кроме того, электроды постоянного тока часто размещают вдоль стальных трубопроводов в так называемой катодной защите.

Бытовые сточные воды обычно содержат 98 процентов воды и 2 процента твердых веществ. Сточные воды, транспортируемые по трубопроводу (канализационным коллекторам), обычно обладают некоторой коррозией, но находятся под низким давлением. В зависимости от давления в трубе и других условий канализационные трубы изготавливают из бетона, ПВХ, чугуна или глины. ПВХ особенно популярен для размеров менее 12 дюймов (30 сантиметров) в диаметре. В ливневой канализации большого диаметра часто используются стальные гофрированные трубы.

Ответы на вопросы устойчивой архитектуры - уроки муравья

Устойчивая архитектура - уроки муравья

Курганы термитов послужили источником вдохновения для инновационного дизайна в области устойчивого образа жизни

Африка многим обязана своим термитникам.В них приживаются деревья и кустарники. Геологи добывают их в поисках золотых пятен, которые термиты переносят на сотни метров ниже. И, конечно же, они - особое лакомство для трубкозубов и других насекомоядных.

Теперь Африка отдает дань уважения этим грязевым башням. Необычное здание Истгейт в Хараре, столице Зимбабве, считается единственным в мире зданием, в котором используются те же принципы охлаждения и обогрева, что и в термитнике.

Термиты в Зимбабве строят гигантские курганы, внутри которых выращивают гриб, который является их основным источником пищи. Температура должна быть ровно 30,5 ° C, в то время как температура африканского урожая на улице может колебаться от 1,5 ° C ночью только чуть выше нуля до очень жарких 40 ° C днем. Термиты достигли этого замечательного подвига, построив в насыпи систему вентиляционных отверстий. Те, что у основания, ведут вниз в камеры, охлаждаемые влажной грязью, поднимаемой из грунтовых вод далеко внизу, а другие ведут вверх через оттенок к вершине холма. Постоянно открывая и закрывая эти обогревающие и охлаждающие вентиляционные отверстия в течение дня, термитам удается поддерживать постоянную температуру, несмотря на большие колебания на улице.

Архитектор Мик Пирс использовал точно такую ​​же стратегию при проектировании здания Истгейт, в котором нет кондиционеров и практически нет отопления. Здание крупнейшего торгово-торгового комплекса страны потребляет менее 10% энергии обычного здания размером ns. Эта эффективность напрямую повлияла на чистую прибыль: владельцы Eastgate сэкономили 3,5 миллиона долларов на здании стоимостью 36 миллионов долларов, поскольку установку кондиционирования воздуха не нужно было импортировать. Эта экономия перешла и к арендаторам: арендная плата на 20% ниже, чем в новом доме по соседству.

Комплекс на самом деле представляет собой два здания, соединенных мостами через тенистый атриум со стеклянной крышей, открытый для ветра. Вентиляторы всасывают свежий воздух из атриума, выдувают его наверх через пустоты под полом, а оттуда в каждый офис через вентиляционные отверстия плинтуса. По мере того, как она поднимается и нагревается, она выводится через вентиляционные отверстия в потолке и, наконец, выходит через сорок восемь кирпичных дымоходов.

Чтобы резкое, высокопродуктивное солнце не нагревало интерьер, не более 25% наружной поверхности - это стекло, а все окна закрыты цементными арками, которые выступают чуть более чем на метр.

Летними прохладными ночами большие вентиляторы продувают воздух через здание семь раз в час, чтобы охладить полы. Днем меньшие вентиляторы продувают через здание две смены воздуха в час, чтобы обеспечить циркуляцию воздуха, контактировавшего с прохладными полами. Для зимних дней в форточках есть небольшие обогреватели.

Все это возможно только потому, что Хараре находится на высоте 1600 футов над уровнем моря, имеет безоблачное небо, небольшую влажность и быстрые колебания температуры, дни, такие теплые, как 31 ° C, обычно опускаются до 14 ° C ночью.«Вы не смогли бы сделать этого в Нью-Йорке с его фантастически жарким летом и фантастически холодной зимой», - сказал Пирс. Но затем его глаза загорелись при виде вызова ». Возможно, удастся как-нибудь сохранить летнее тепло в воде.

Инженерная фирма Ove Amp & Partners, которая работала с ним над дизайном, контролирует дневную температуру снаружи, под полом и на уровне колен, стола и потолка. Графики Уве Арупа показывают, что температура в здании обычно находится в пределах 23–25 ° C.за исключением ежегодной жары непосредственно перед летними дождями в октябре и трех дней в ноябре, когда дворник случайно выключил вентиляторы на ночь. Атриум, через который проходят ветры, может быть намного прохладнее. И воздух гораздо более свежий, чем в зданиях с кондиционированием воздуха, где до 30% воздуха перерабатывается.

Пирс, презирая гладкие стеклянные поверхности как «иглу в Сахаре», называет свое здание с открытыми балками и трубами «остроконечным». В оформлении входов использованы головные уборы с иглами дикобраза местного племени шона.Лифты спроектированы так, чтобы выглядеть как клетки шахтных стволов, используемые на алмазных рудниках Зимбабве. Форма крышек вееров и камень, использованный при их строительстве, являются отголосками Великого Зимбабве, руин, давших название стране.

Standing

Потолочная ванна по выгодной цене - Выгодные предложения на потолочную ванну от мировых продавцов потолочных ванн

Отличные новости !!! Вы попали в нужное место для потолочной ванны.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта потолочная ванна в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили потолочную ванну на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в потолочной ванне и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести потолочную ванну по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Не снимайте эту бетонную плиту! Попробуйте DriBond и укладчики с тонким покрытием

Немногие проекты ремонта значительно улучшат привлекательность вашего дома, например, превращение старой окрашенной и потрескавшейся бетонной дороги в потрясающую дорожку из брусчатки. И ничто так не преображает устаревший бассейн, как красивая современная терраса с брусчаткой.Однако такие проекты обычно требуют кропотливого, дорогостоящего и трудоемкого процесса вырубки старого бетона. Или они?

Брусчатка с покрытием: создание упругой поверхности основания

Благодаря невероятной формуле усовершенствованного раствора Techniseal® DriBond ™, на которую подана заявка на патент, удаление бетона не требуется, если плита структурно прочна. Подъездная дорожка, патио, дорожка или площадка у бассейна могут быть полностью преобразованы менее чем за 48 часов и при значительно меньших затратах, чем удаление и замена бетона.

DriBond укладывается как песок - заполняя трещины и швы на прочной бетонной плите - чтобы обеспечить поверхность основания для укладки тонкой брусчатки (включая бетонную брусчатку, керамогранит или натуральный камень). Активируется водой, наборы DriBond как бетон, чтобы создать прочную связь. В результате получилось потрясающее жилое пространство на открытом воздухе с непреходящей красотой.

Преобразование проезжей части

Продукты Belgard, которые работают с DriBond

(обратитесь к местному установщику, чтобы узнать о дополнительных стилях в вашем регионе)

Увидеть DriBond в действии

.. .

Чтобы узнать больше об идеях проектов наложения, посетите этот блог о преобразованиях наложений с большим количеством фотографий до и после.

. . .

Связанные

Краткое описание процесса бурения

Нефтяная скважина создается путем бурения скважины диаметром от 5 до 36 дюймов (127,0–914,4 мм) в земле с помощью буровой установки, которая вращает бурильную колонну с присоединенным долотом.

Это ключевые этапы бурения скважины:

- Буровая коронка с помощью веса бурильной колонны и утяжеленных бурильных труб над ней взламывает землю.

- Буровой раствор (раствор) закачивается внутрь бурильной трубы и выходит из бурового долота, помогая разрушать породу, поддерживая давление на вершине долота, а также очищая, охлаждая и смазывая долото.

- Образовавшаяся порода уносится буровым раствором, когда он циркулирует обратно на поверхность за пределами бурильной трубы.

- Шлам и возвращаемые жидкости контролируются на предмет отклонений от нормы для обнаружения возможных скачков давления.

- Труба или бурильная колонна, к которой крепится долото, постепенно удлиняется по мере углубления скважины путем ввинчивания нескольких 30-футовых (10 м) стыков труб на поверхности.

Этому процессу способствует буровая установка, которая содержит все необходимое оборудование для циркуляции бурового раствора, подъема и поворота трубы, контроля забойного давления, удаления шлама из бурового раствора и выработки электроэнергии на месте для этих операций.

Первые нефтяные скважины были пробурены в Китае в 4 -х годах века или ранее.Они достигли глубины до 243 метров и были пробурены с помощью долот, прикрепленных к бамбуковым шестам.

Нефтяная промышленность Среднего Востока была основана в 8 годах, когда улицы недавно построенного Багдада были вымощены гудроном, полученным из нефти, которая стала доступной с природных полей в регионе.

Первая современная нефтяная скважина была пробурена в 1848 году русским инженером Ф. Семёнова на полуострове Ашерон к северо-востоку от Баку. К 1861 году в Баку добывалось около 90% мировой нефти.

Слово «нефть» происходит от двух греческих слов, означающих каменное масло. Когда Эдвин Дрейк впервые обнаружил нефть в США в 1859 году, ему действительно было скучно на соль.

До 1970-х годов большинство нефтяных скважин были вертикальными. Использование наклонно-направленного и горизонтального бурения позволило достичь пластов на расстоянии нескольких километров от места бурения.

2.:

Задание 2. Заполните таблицу и задавайте вопросы, используя эти слова, как в примере:

Пример: Какова длина трубопровода? Какая длина трубопровода?

Прилагательное Существительное
Длинный
Длина
широкий
Глубина
Высокая
толстый
тяжелый Масса
старый
цена

3.. 'Что ...?' 'Как ...?:



Задание 3. Ответьте на эти вопросы, используя слова из коробки. Каждый вопрос начинайте с "Что такое ...?" или "Как ...?":

диаметр, длинный, глубокий, высота, толстый, стоимость, давление, ветер, нагрузка

1. Q: _____ это колодец?

A: На этой установке несколько скважин.Самая глубокая - около 4500 метров.

2. Q: _____ на такой глубине?

A: Оно может достигать 15 000 фунтов на квадратный дюйм, поэтому у нас есть противовыбросовый превентор для предотвращения выбросов.

3. Q: _____ вышки?

A: От кронблока до рабочего этажа примерно 40 метров.

4. Q: _____ вышки?

A: Он может противостоять ветру со скоростью до 125 миль в час.

5. Q: _____ отверстия?

A: Яма сужается при спуске, но на поверхности она составляет более или менее 50 см.

6. Q: _____ бурильные трубы?

A: Эти трубы изготовлены из стали толщиной чуть менее 1 см.

7. Q: _____ бурильные трубы?

A: Длина каждого стыка составляет примерно 10 метров. Если они все одинаковы, это значительно упрощает хранение.

8. Q: _____ алмазной коронки?

A: Они очень дорогие, от 12 000 до 15 000 долларов за штуку.

4.:

Задание 4. Изучите схему буровой установки и сопоставьте описания со словами на схеме:

Пример: Это поднимает и опускает буровое оборудование в скважину и из нее, подъемный трос.

1. К нему подвешены вертлюг и буровое оборудование.

2. Подъемный трос огибает это оборудование. Когда он поворачивается, линия идет вверх или вниз ..

3. Это стальная башня над колодцем. Внутри находится все подъемно-буровое оборудование. .....

4. Это соединяет два объекта. Он позволяет нижнему вращаться, а верхнему оставаться неподвижным. ..

5. Это небольшая площадка у вершины вышки, где стоит один из буровых бригад..

6. Это рама и колеса, которые перемещаются вверх и вниз по вышке на подъемном канате.

7. Это стальная рама и колеса, закрепленные на верхней части вышки.

5.:

Задание 5. Прочтите и переведите текст:

Бурильная колонна

Работы по бурению под землей выполняет бурильная колонна. Бурильная колонна состоит из ведущей трубы, секций бурильной трубы, утяжеленной бурильной трубы и долота для бурения породы.Келли - это прочная труба, которая всегда находится в верхней части бурильной колонны. Он имеет четыре или шесть сторон и проходит через поворотный стол, который вращается (вращается). Поворотный стол находится на буровой площадке. Между ведущей трубой и утяжеленной бурильной трубой проходит бурильная труба различной длины. Нефтяники одну за другой добавляют секции бурильной трубы к ведущей трубе. Каждый раз, когда они добавляют секцию, они поднимают келли из отверстия. Затем они добавляют кусок трубы наверху веревки и опускают ее обратно в землю.Внизу колонны мы можем найти утяжеленную бурильную трубу. Бита входит в воротник.

Биты обычно трехугольные, другими словами, они имеют три вращающихся конуса. Круглая коронка с отверстием посередине используется для отбора образцов керна. Сверла могут быть покрыты промышленными алмазами, чтобы продлить срок их службы. Буровой раствор прокачивается через форсунки в долоте - это смазывает и охлаждает его, а по мере циркуляции бурового раствора он также выносит на поверхность куски пробуренных фрагментов породы.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
