Как установить и подключить люстру самому, своими руками.

Люстра – классический, наиболее эффективный источник освещения жилых помещений. Расположение люстры посередине потолка, позволяет достигнуть наиболее равномерного распределения светового потока. В зависимости от конструкции, люстры либо подвешиваются на крюк, либо жестко крепятся к потолку с помощью дюбель-гвоздей(потолочное крепление). Имеется два основных варианта установки люстр потолочного крепления.

1. На потолок, к месту, где подведены питающие провода, с помощью дюбель – гвоздей крепится специальная перфорированная планка, входящая в конструкцию люстры. Но перед этим на планку с помощью гаек крепятся два винта. Набор отверстий позволяет сделать это так, что расстояния между винтами и между отверстиями в корпусе совпадает. После того как, планка прикреплена к поверхности потолка, питающие провода присоединяются, корпус люстры одевается обратно, декоративные гайки накручиваются и затягиваются.

Очень часто, в квартирах (особенно старой планировки) посреди потолка, имеется довольно большое отверстие, предназначенное для крепления крюка подвесной люстры. В этом случае, необходимо немного сместить место крепления планки, но с таким расчетом, что-бы, это отверстие оказалось закрыто корпусом, после его установки.

Таким образом, устанавливаются большинство современных бюджетных люстр. И, надо сказать, намного удобнее, проводить их установку вдвоем, желательно – c использованием устойчивой лестницы-стремянки.

Дело в том, что после крепления установочной планки, необходимо произвести подключение питающих проводов. Это гораздо удобнее делать с помощью обеих рук – а ведь при этом, приходится держать на весу люстру. Некоторые электрики выходят из этого положения, при помощи достаточно прочного проволочного крюка, на который можно ее временно подвесить.

2.Нередко, встречаются люстры, так сказать – со встроенной “начинкой”. Это может быть, например, понижающий трансформатор или исполнительный электронный блок дистанционного управления – контроллер. Такие люстры крепятся к потолку немного по-другому. Их корпус состоит из двух частей – более массивного основания, с понижающим трансформатором или или блоком контроллера и внешней панели, с некоторым количеством, декоративно оформленных электрических патронов – светильников. В первую очередь, к потолку крепится основание, с помощью 3-х (иногда 4-х) дюбель-гвоздей. Если потолок гипсокартонный – используются специальные дюбеля – “бабочки”.

Далее, производится подключение питающих проводов. Два питающих провода подключаются к контактам клеммника присоединенным к первичной обмотке трансформатора или питающему клеммному разъему контроллера. Маркировка этих контактов – L(фаза) и N(рабочий ноль). Если имеется третий, заземляющий провод его следует подключить к клеммному контакту – PE(земля), а в его отсутствии к корпусу люстры.

На основание снизу присоединяется внешняя панель, с помощью винтов с декоративными шляпками.

В обоих случаях, перед установкой обязательно демонтируются легкобьющиеся детали – стеклянные или хрустальные отражатели и рассеиватели. После того как, люстра подключена и установлена, вворачиваются (или вставляются) эл. лампы и проверяется работоспособность во всех режимах. Хрупкие и легкобьющиеся детали устанавливаются в последнюю очередь.

Если крюк уже имеется, то остается только, подвесить на него люстру и присоединить питающие провода, затем поднять вверх декоративный колпачок скрывающий крюк и место электрического соединения, и зафиксировать его в этом положении. Что бы декоративный колпачок полностью закрывал место крепления и соединения, крепежный крюк не должен выступать слишком далеко от поверхности потолка. После этого, вкручиваются эл. лампы, и проверяется работоспособность во всех режимах. В последнюю очередь, как всегда – устанавливаются легко бьющиеся и хрупкие части.

Как подключить провода.

Что касается “хрущевок”, “сталинок”,” ленининградок” и прочих квартир в домах строившихся до 1991 года – подключить люстру в них несколько проще, нежели в объектах новостроя. После демонтажа старой люстры, в комнате , чаще всего, можно увидеть такую картину. Посередине потолка – отверстие для крепления крюка, из него же (или рядом с ним) торчат три провода. На стене двухклавишный выключатель(как вариант – два одноклавишных), если снять его крышку, видно – подключенный так-же, к трем проводам.

Если выключатель один одноклавишный, третий провод как правило, все-равно – рядышком, отведен в сторонку и изолирован. Это означает, что скорее всего, что бывшая люстра имела, только один режим освещения и была подключена только к двум из трех проводов, торчащих из потолка. В прихожей, кухне, спальне, туалете, в ванной – из потолка торчат два питающих провода и вариантов нет, проводка проложена для подключения однорежимного светильника (люстры).

Все же, большинство люстр советского периода было рассчитано на три режима освещения:
1. Режим неяркого освещения – горит только центральная лампа, а в вариантах без светильника с центральной лампой – меньшая часть боковых.

2. Режим умеренно яркого освещения – центральная лампа не горит, горят боковые лампы, а в вариантах без центрального светильника – большая часть боковых.
3. Режим полной яркости – горят все лампы.

Принципиальная электрическая схема трех-режимной люстры включает в себя две электрические ветви, в каждой из которой – группа электрических светильников, подключенных между собой параллельно. Один из трех проводов, выходящих из люстры является общим, для обеих ветвей. Если между общим проводом и каким-либо, из двух остальных, возникает рабочее напряжение – одна из групп работает. Если напряжение присутствует между общим проводом и обоими остальными – работают обе группы.

В однофазной сети напряжение возникает между фазой и рабочим нулем. Если общий

провод люстры постоянно подсоединен к рабочиму нулю, а на два остальные через двойной выключатель подается фаза – такое подключение можно считать правильным. Если общий провод люстры постоянно соединен с фазой, а на два остальные через выключатель подается рабочий ноль – люстра так-же будет работать. Но полностью правильным такое подключение считать нельзя, оно не исключает поражения эл. током человека при замене перегоревших ламп, при “нерабочем” положении выключателя. Наглядное изображение подключения люстры через двойной выключатель вы можете посмотреть здесь

Итак, в любом случае, самое главное – найти из трех проводов, торчащих из потолка, один, общий.
Готов предложить вам два способа, решения этой проблемы.
Первый способ более простой и легкий.

Провода торчащие из потолка аккуратно разводим в стороны, после чего переводим обе клавиши выключателя, в положение

“включено”. Индикаторной отверткой поочередно касаемся оголенных концов. Если огонек в отвертке загорается, на двух проводах, а на третьем – нет, то скорее всего проводка смонтирована правильно, а третий провод (где огонька не было) является общим.

Чтобы окончательно удостовериться, переводим обе клавиши выключателя в положение “выключено” и проводим вторичную проверку наличия напряжения, на концах проводов. Если индикатор ни где не светится, значит все в порядке, выключатель размыкает электрическую цепь, отсекая фазу.

Рассмотрим другой вариант. При полностью включенном, а так же, полностью отключенном выключателе огонек индикатора загорается при касании оголенного конца, только одного провода. Это означает во-первых, что проводка смонтирована не совсем правильно, во-вторых, этот провод по-видимому, и является

общим.
А если нет? Ведь, очень часто, в последнем случае, индикатор загорается при касании абсолютно любого из трех проводов, при любом положении выключателя. Дает о себе знать, так называемая, “электрическая наводка”.

Если возникают подобные неясности, что-бы развеять сомнения, лучше обратиться к другому способу поиска общего провода, хотя и более сложному, но более надежному. Для этого, лучше всего, воспользоваться современным измерительным прибором – цифровым мультиметром. Ставим мультиметр в положение для измерения переменного напряжения (ACV), переводим одну из клавишей электрического выключателя в рабочее положение.

Поочередно касаясь оголенных концов щупами мультиметра, ищем, два проводника (из трех,торчащих из потолка), на которых присутствует напряжение. Очевидно, что

общий проводник – один из них. Осторожно помечаем эти два провода (можно просто отогнуть их в сторону, не перемыкая). Далее, переводим включенную клавишу выключателя, в положение выключено, а другую наоборот, включаем. Проверяем напряжение между помеченными проводами – оно должно исчезнуть.

А если нет под рукой мультиметра? Можно воспользоваться простейшим измерительным прибором электрика – контрольной лампочкой. Электрический патрон заряженный двумя проводами с вкрученной эл. лампой – позволит наглядно определить присутствие напряжения между проводами. Применение “контролек” запрещено ПУЭ – они считаются небезопасными.

Одним из щупов мультиметра встаем на оставшийся, третий провод и прикасаемся поочередно другим щупом, к оголенным концам двух помеченных проводов. Прикоснулись к одному, напряжения нет. Прикоснулись к другому – есть напряжение. Этот проводник и будет являеться

общим, для эл. ветвей нашей люстры, его небходимо пометить особо.

Дело осталось за малым, обнаружить общий проводник на самой люстре. Вкручиваем все лампочки. Поставив мультиметр в режим измерение сопротивления(R), на предел 200 ом, производим измерение поочередно, между тремя концами проводов выходящих из люстры. Находим два провода, сопротивление между которыми больше всего. Ни один из них, общим не является. Общим будет оставшийся – третий. Помечаем его.

Теперь, когда нам известны общий провод люстры и общий питающий, можно приступить к подключению. Предварительно, отключаем напряжение в квартире полностью. Присоединяем провода люстры с помощью клеммного соединителя, к питающим концам, торчащим из потолка – общие вместе, остальные произвольно.

При наличии у люстры дополнительно, четвертого провода с изоляцией желто-зеленого цвета (заземляющего), последний изолируется и никуда не подключается. Подаем напряжение, проверяем работу люстры. Если не допущено ни каких ошибок – все должно работать.

В современных квартирах вместо трех, из потолка торчат четыре провода. Четвертый провод – заземляющий, в остальном все так-же, как и в старых квартирах. Если он, имеет желто-зеленый цвет изоляции (как и положено) тогда, все просто. Он должен присоеденяться к корпусу люстры, через выходящий из нее провод, такого-же цвета. В случае, если изоляция всех четырех проводов (выходящих из потолка) имеет белый цвет, найти его бывает хлопотно.

Первым этапом, выключается вводной автомат щитка. Далее берется кусок провода, достаточно длинный, что-бы дотянуться до радиатора водяного отопления. Один из его концов зачищается(снимается изоляция) и наматывается на вентиль батареи (неокрашенная ее часть), второй зачищается и присоединяется к щупу мультиметра. Мультиметр ставится в режим измерения сопротивления, вторым щупом проверяем поочередно все четыре провода. Провод, на котором мультиметр покажет сопротивление (оно должно быть очень незначительным) и является заземляющим.

Как подключаются люстры с дистанционным управлением.

Люстры снабженные пультом дистанционного управления – наиболее современные бытовые осветительные устройства. Конструктивно состоят из нескольких ветвей светильников (часто светодиодных) и управляющего устройства – контроллера. Помимо, собственно, функции освещения, подчас такие люстры могут играть роль многопрограммного цветомузыкального устройства, снабжены таймером. Управляются при помощи дистанционного пульта, специально прилагающегося к ним. Это достоинство, является одновременно и их недостатком – людям свойственно, постоянно терять абсолютно любые дистанционные пульты, даже не выходя из комнаты.

Люстры снабженные двумя пультами управления – дистанционным и базовым стационарным (с функцией поиска) лишены и этого недостатка. Базовый стационарный пульт управления устанавливается и подключается в место настенного выключателя. С помощью функции поиска, можно быстро отыскать “потерянный” дистанционный пульт, имеющий в своей конструкции звуковой зуммер.

Люстры без стационарного пульта, снабженные только пультом дистанционным, подключаются к питающей сети очень легко. В старых квартирах достаточно подключить из трех проводов торчащих из потолка два – общий и любой, из оставшихся, заземление корпуса не подключается. Оставшийся неподключенным, провод надежно изолируется, отгибается в сторону.

В новых квартирах (где из потолка торчат четыре провода) подключается еще и заземление корпуса люстры. Настенный выключатель либо остается на своем месте, в постоянно включенном состоянии, либо убирается вовсе. В последнем случае, два из трех проводов, на месте выключателя, соединяют между собой. Какие именно два – легко определить опытным путем, поочередно перемыкая все три провода между собой, одновременно включая люстру “дистанционкой”.

Дело обстоит не намного сложнее, с люстрами имеющими еще и стационарный пульт, который требует питания 220 вольт, для своей нормальной работы. Поэтому, необходимо его этим питанием обеспечить. В первую очередь, отключив питание в распред. щите, необходимо демонтировать настенный выключатель, аккуратно развести в стороны концы проводов, к которым он был подключен. На потолке соединяем общий и любой другой провод (кроме заземляющего), вместе. Так они у нас теперь и останутся. Включаем питание, между оголенными концами двух (из трех) проводов, к которым был подключен выключатель, должно появиться напряжение – проверяем с помощью мультиметра.

Эти провода должны подсоединятся к клеммам L и N стационарного пульта, а последний провод – к клемме “выход”, в разных пультах она может обозначаться по разному, необходимо внимательно познакомится с инструкцией (обязательно прилагается к люстре). Если имеется клемма PE – не подключайте ее никуда. Один из проводов люстры подключается к сдвоенному потолочному питающиму проводу, второй к одиночному, третий, заземляющий корпус – к заземляющему проводу из потолка, если он имеется.

Контроллеры с дистанционным управлением, для люстры.

Любая люстра с дистанционным управлением содержит в себе специальное устройство – электронный контроллер. С помощью его, осуществляется перебор различных режимов освещения, путем включения-отключения групп светильников, входящих в состав люстры, с помощью дистанционного пульта, либо согласно заранее заданной программы. Иногда, подобное устройство, вместе с пультом управления можно приобрести в розничной продаже, отдельно от люстры, за сравнительно небольшие деньги.

Изменив схему подключения светильников люстры и подключив ее через контроллер, можно добиться кроме собственно, дистанционного управления ее режимами, еще и улучшение функциональности, за счет увеличения количества этих режимов. Ведь, если с помощью двухклавишного выключателя, возможно управление двумя ветвями эл. цепи люстры, то с контроллером, количество их возрастает, в среднем (зависит от исполнения ), до шести. Плюс, возможность программировать поведение, подключенных источников света. Ниже, в качестве примера расположена электрическая схема подключения люстры, состоящей из пяти светильников.

Так как размеры корпуса контроллера невелики, при монтаже его легко спрятать, например, в достаточно большое отверстие на потолке, предназначенное для крепления крюка. Первый выключатель предназначен для переключения люстры в “рабочее” положение – через него подается питание в схему контроллера. Второй выключатель – аварийный, предназначен для включения части люстры, в случае выхода контроллера из строя. Обычно, подключают его далеко не всегда, и совершенно напрасно – поломка сложного электронного устройства, произведенного в КНР, это обычное дело. Подключение люстры через контроллер TC-42A смотрите здесь

Все работы связанные с прикосновением к оголенным концам проводов производятся при полном снятии напряжения.

В начало.
На главную. Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт “Электрика это просто”.

Как самостоятельно подключить люстру – Стройте сами. Ремонт своими руками

Содержание:

1. Крепление люстры к бетонному потолку

2. Крепление люстры к подвесному потолку

3. Как правильно выполнить подключение люстры:

  • Подключение люстры к одинарному выключателю

  • Подключение люстры к двойному выключателю

  • Подключение люстры с пультом управления

И так, если вами уже приобретена люстра, сделать правильно выбор которой, я надеюсь, вам помогли мои статьи «Как правильно подобрать люстру для различных помещений» и «Как выбрать люстру для натяжного потолка», то самое время поговорить о самостоятельном подключении такого светильника. Однако прежде чем рассказать вам о том, как подключить люстру, необходимо научиться крепить светильники такого рода к потолку, который, как известно, может быть:

• бетонным (основным);

• гипсокартонным;

• пленочным или тканевым (натяжной потолок).

Крепление люстры к бетонному потолку

Это самый простой вариант установки люстры на потолок, поскольку подвесные люстры крепятся на тот крюк, который был установлен строителями при сдаче дома в эксплуатацию (речь идет о многоквартирном доме). В частном доме, если потолок выполнен из
бетонных плит перекрытия, то в его центре должна быть уложена специальная плита с готовым отверстием под установку люстры и каналами для укладки электрического кабеля. В данное отверстие вставляется монтажный крюк, который имеет достаточно резьбы, чтобы вы смогли отрегулировать нужную длину части крюка, выступающей из потолка. При этом надежная фиксация крюка на потолке обеспечивается с помощью специальных крыльев, раскрывающихся в свободном пространстве и имеющих размах больший, чем диаметр самого отверстия в плите. Как видите, подвесить люстру очень легко.

Если же перекрытие потолка частного дома выполнено из дерева, то балка, расположенная в центре потолка просверливается насквозь, а затем в это отверстие вставляется монтажный крюк и закрепляется с верхней стороны балки.

Однако потолочные люстры могут быть, как вы уже знаете, не только подвесными, но и накладными. В этом случае светильник закрепляется на потолке с помощью анкеров, устанавливаемых в бетонной плите. Вернее, с помощью анкеров на потолке закрепляется монтажная планка,
идущая в комплекте поставки люстры, а уже с помощью данной планки осуществляется крепление накладной люстры к потолку. Самой большой трудностью при этом является изготовление отверстий в бетоне под анкера. Для этого вам необходимо иметь электрическую дрель, специальные победитовые сверла по бетону необходимого
диаметра и терпение, поскольку сверление бетона – процесс длительный и очень шумный.

Теперь поговорим о том, как происходит установка люстры на потолок, который выполнен из гипсокартона либо полимерной пленки.

Крепление люстры к подвесному потолку

Я не случайно объединил оба типа подвесных потолка (гипсокартонный и натяжной), поскольку в обоих случаях крепление люстры к потолку происходит аналогично. Однако учтите, что монтаж люстры на такие потолки производится с помощью специальной конструкции, изготовленной до того, как был установлен сам потолок. До выполнения подвесного потолка должна быть выполнена и вся электрическая разводка проводов, идущих от выключателя к люстре.

Для того чтобы крепление было надежным и не мешало установке подвесного потолка, вам необходимо заранее точно знать, на каком расстоянии от основного (бетонного) потолка будет находиться поверхность нового потолка. После этого изготавливается монтажная площадка, внешняя сторона которой должна будет располагаться на пару миллиметров выше внутренней поверхности пленки натяжного потолка или потолка из гипсокартона.

Для изготовления крепежной площадки вам понадобятся:

• электродрель со сверлами по бетону и дереву;

• анкера для бетона;

• подвесы (такие же, которые используются при монтаже каркаса из металлических профилей для выравнивания стен с помощью гипсокартона «Выравнивание стен гипсокартоном своими руками»);

• кусок толстой фанеры (толщиной не менее 10 мм);

• саморезы по дереву;

• молоток слесарный;

• шлямбур;

• отвертка или аккумуляторный шуруповерт;

• монтажный крюк (если люстра подвесная).

Порядок работы следующий:

1. Размечаете отверстия под анкеры на бетонном потолке, согласно размерам вашей фанерной площадки. Не следует брать сильно большой кусок. Его длина должна лишь на пару сантиметров превышать длину монтажной планки люстры, а ширина – на пару сантиметров превышать диаметр отражающего или декоративного элемента люстры, примыкающего вплотную к поверхности подвесного потолка. Таким образом, вполне будет достаточно фанеры с размерами 30х30 см.



2. С помощью победитового сверла по бетону изготавливаете 4 отверстия в плите под установку анкеров. Конечно, в данном случае наличие у вас перфоратора значительно облегчит работу. Но я уверен, что электрическая дрель имеется в арсенале практически у каждого мужчины, то перфоратор – инструмент мужчин, профессионально занимающихся ремонтными работами. Поэтому при сверлении бетона вам, возможно, придется прибегнуть еще и к помощи молотка, и, так называемого, шлямбура, посредством которых можно будет разбить камни в бетоне, встретившиеся на пути победитового сверла.

3. Делаете заготовки из подвесов, согнув их в виде буквы «П» так, чтобы, как я уже говорил, и длина, и толщина фанеры в сумме составляли на 2 мм меньше, чем величины расстояния между поверхностью основного потолка и внутренней поверхностью подвесного потолка.

4. По центру фанерного куска просверлите отверстие с помощью дрели и сверла по дереву, в которое в дальнейшем будут выведены провода для подключения люстры к выключателю, а если люстра подвесная, то через это отверстие будет вставляться и монтажный крюк.

5. С помощью саморезов и отвертки прикручиваете в каждом углу монтажной площадки по одному подвесу. Следите за тем, чтобы саморезы не были слишком длинными, поскольку их острые выступающие из фанеры концы порвут ваш дорогостоящий натяжной потолок!

6. Вставьте анкера без винтов в отверстия, выполненные в бетоне.

7. Зафиксируйте монтажную площадку на потолке, вкрутив винты в анкера через другие концы подвесов.

Вот и все, подготовительные работы по установке люстры закончены. Теперь наступает черед установки подвесного потолка (гипсокартонного или натяжного из пленки или ткани). После этого можно выполнять окончательный монтаж люстры и ее подключение к электросети.

Если потолок гипсокартонный, то еще в процессе его монтажа необходимо выполнить отверстие в листе, устанавливаемом в месте крепления люстры к потолку. Через него вы сможете вывести провода для подключения люстры и вставить монтажный крюк (если люстра подвесная). Центр этого отверстия должен совпадать с центром отверстия в монтажной фанерной площадке. Если же потолок натяжной, то необходимо путем нажатия на поверхность пленки или ткани найти отверстие в монтажной площадке и наклеить на это место специальное армирующее кольцо, центр которого должен совпадать с центром отверстия, выполненного в фанере. После этого вырезается кусок потолка внутри кольца. Через него вы сможете вывести провода для подключения люстры и вставить монтажный крюк (если люстра подвесная). Обычно, все это делают те же люди, которые устанавливают натяжной потолок в вашей комнате.

На заключительном этапе останется лишь установить монтажный крюк или монтажную планку, закрепив ее на фанере с помощью саморезов, и установить на одно из этих монтажных приспособлений люстру. В самом конце работ по креплению люстры к подвесному потолку, как, впрочем, и при креплении к обычному бетонному потолку, устанавливаются на свое место декоративные элементы конструкции светильника. Поскольку они вплотную примыкают к поверхности потолка, то закрывают собой не крепежные элементы, но и проводку, придавая люстре и потолку привлекательный вид. Как это сделать, вам подскажет инструкция завода-изготовителя, прилагаемая к люстре.

Для деревянных потолков в частном доме при установке люстры на подвесной потолок выполняются все те же работы, только вам не нужно будет выполнять сложное сверление бетона, а монтажную площадку можно просто зафиксировать на потолке с помощью длинных саморезов по дереву.

А теперь поговорим о том, как самостоятельно выполнить подключение люстры, в том числе и к двойному выключателю, и с пультом дистанционного управления.

Как правильно выполнить подключение люстры

Подключение люстры к электросети производится до того, как будет установлен завершающий декоративный элемент конструкции светильника. Рассмотрим несколько возможных вариантов подключения люстр.

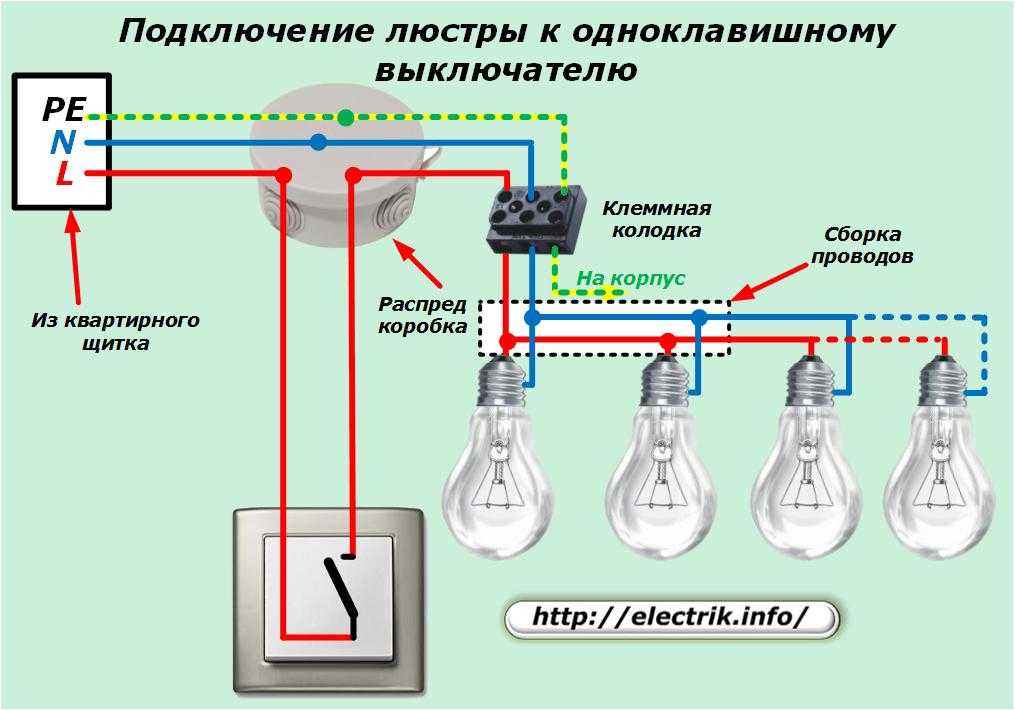

1. Подключение люстры к одинарному выключателю.

Если вы подключаете люстру к одинарному выключателю, то здесь все довольно просто: включите выключатель и с помощью специального индикатора определите, какой из двух проводов фазный (при прикасании к нему индикатора лампочка в нем загорится), а какой – нулевой (при прикасании к нему лампочка не будет светиться). Запомнив, какой из проводов «фаза», а какой «ноль» (для надежности это провод лучше всего пометить маркером черного цвета), обесточьте свое жилище, выключив рубильник на распределительном электрощите, и установите выключатель люстры в положение «выкл». После этого обязательно убедитесь, что в проводке нет электрического тока, прикоснувшись индикатором к фазному проводу (лампочка индикатора не должна загореться)! Только в этом случае можно приступать
к подсоединению люстры. Соединяете нулевой провод люстры (он обычно имеет черную изоляцию) через монтажную колодку или, соединяя напрямую путем скручивания двух оголенных концов проводов, с нулевым проводом, идущим к распределительной коробке, а другой провод люстры с фазным проводом, идущим к выключателю.

Если вы не использовали монтажную колодку, зажимая концы проводов в клеммах, то места соединений проводов нужно тщательно заизолировать (каждую скрутку отдельно), обмотав их изоляционной лентой. Если же все-таки использовалась монтажная колодка с клеммами, то нужно убедиться, что все концы проводов надежно зажаты винтами. Для этого потяните за каждый провод поочереди. Если провода не вытягиваются из клемм, то соединение выполнено качественно. Если же какой-либо провод вытянулся из клеммы, то его нужно снова надежно зажать в ней винтом и повторно убедиться в надежности соединения, потянув за провод. После проведения изоляции проводов запитайте электросеть жилища, включив рубильник на электрощите. Включите выключатель люстры и убедитесь, что светильник загорается и гаснет при соответствующем положении клавиши выключателя. После выключения люстры установите завершающий декоративный элемент конструкции светильника.

2. Подключение люстры к двойному выключателю.

В данном варианте подключения используются два фазных провода и один нулевой. Чтобы вам было легче ориентироваться при подсоединении люстры к выключателю в проводах, используйте плоский трехжильный электрический кабель (медный или алюминиевый), центральная жила которого подключается в распределительной коробке к нулевому проводу электрической цепи (для определения проводов используется все тот же индикатор), а две других жилы – к фазному проводу непосредственно в выключателе. При этом на обе клеммы выключателя фаза должна подаваться параллельно, то есть на одну клемму выключателя подключается фазный провод электроцепи, а на вторую клемму фаза подается с помощью перемычки, установленной между первой и второй фазными клеммами.

Если же не вы производили выполнение проводки, идущей от двойного выключателя к люстре, то определите, какой из проводов является фазным, а какой – нулевым с помощью индикаторной отвертки. Как это сделать, было подробно описано в первом пункте данного раздела статьи. Алгоритм подключения люстры к двойному выключателю ничем не отличается от алгоритма подключения светильника к одинарному выключателю. Только в этом случае ваша люстра должна быть двух секционной, то есть все ее лампы должны быть разбиты на две группы, загорание которых производится поочередно при включении той или иной клавиши выключателя, или всех сразу при включении обеих клавиш включателя. Таким образом, вы сможете подбирать для себя оптимальную яркость освещения помещения. Главное – не перепутать, нулевой провод сети соединяется с нулевым проводом (он черного цвета) люстры, а два фазных провода сети – с двумя остальными проводами (скрутками проводов) светильника. После выполнения подключения вы сможете включать посредством нажатия той или иной клавиши выключателя определенную секцию люстры. Если же вам нужно добиться максимально возможного освещения помещения, то включите обе клавиши выключателя одновременно (в результате загорятся все лампы, установленные в люстре). Всегда помните о технике безопасности при работе с электроприборами: обязательно обесточивайте электросеть жилища при работе с оголенными проводами (для надежности после отключения рубильника на электрощите еще раз проверьте отсутствие фазы в проводах с помощью индикаторной отвертки).



А что делать, если у вас из потолка торчит не три провода, а четыре? Ничего страшного, просто четвертый провод – заземление, которое обязательно выполняется в квартирах, построенных в постсоветское время. Стандартная окраска изоляции такого провода желто-зеленого цвета. Этот провод необходимо соединить с проводом в изоляции аналогичного цвета, торчащим из люстры. Если же все четыре провода, торчащие из потолка, имеют одинаковый цвет изоляции, то, как определить фазные провода, у вас не должно вызвать никаких затруднений. После их определения с помощью индикаторной отвертки пометьте их красным маркером. А вот для определения заземляющего провода вам необходимо будет использовать мультиметр, который более знаком нам, как «тестер». Еще вам понадобится кусок любой проволоки, длина которого должна позволять, подсоединить один конец к щупу мультиметра, а второй – к радиатору центрального отопления. Только учтите, что оба конца проволоки необходимо тщательно зачистить от изоляции, чтобы обеспечить качественный контакт.

Порядок нахождения заземляющего провода будет следующий:

• обязательно обесточьте электрическую цепь вашего жилища, выключив рубильник на электрощите;

• соединяете с помощью зачищенных концов проволоки заземление мультиметра с радиатором центрального отопления в том месте, где он не окрашен (виден чистый металл). Если такого места нет, то в каком-нибудь малозаметном месте удалите с помощью ножа небольшой участок краски с металла и подсоедините к нему проволоку;

• установите мультиметр в режим, предназначенный для измерения сопротивления цепи;

• вторым (свободным от проволоки) щупом прибора поочередно прикасаетесь к двум, оставшимся непомеченными маркером, проводам. Если при касании к одному из проводов на шкале прибора покажется как-нибудь величина сопротивления, отличная от нуля, то это провод и будет заземляющим, а последний провод – нулевым (пометьте его черным цветом).

Далее производите подключение люстры по известному вам алгоритму, описанному выше. Ну и наконец, давайте поговорим о том, как подключить люстру с пультом управления.

3. Подключение люстры с пультом управления.

В настоящее время очень большой популярностью пользуются именно такие осветительные приборы, которые представляют собой не только обычный светильник, но и могут исполнять роль таймера, а также цветомузыкальной системы с несколькими режимами работы. Однако для людей рассеянных люстра с пультом управления может создавать сплошные неудобства в пользовании, поскольку они могут куда-нибудь положить устройство дистанционного управления, а потом забыть где он находится. Производители решили помочь таким людям и стали комплектовать некоторые люстры двумя устройствами:

• переносным пультом;

• стационарной базой, позволяющей быстро определить местонахождение дистанционного устройства управления. Однако такие светильники стоят несколько дороже люстр с одним лишь пультом управления.

Теперь о том, как самостоятельно произвести подключение люстры с пультом управления. При этом нужно учесть, что если вы оставите на стене выключатель, то он должен будет постоянно находиться во включенном состоянии. Если же вы демонтируете выключатель во время проведения ремонта, поскольку при использовании люстры с дистанционным управлением он не нужен, то провода в выключателе нужно тщательно скрутить друг с другом, а потом эту скрутку нужно заизолировать с помощью изоляционной ленты. Порядок работы подключения люстры с одним пультом дистанционного управления следующий:

• определяете провода (фазный, нулевой и заземления), как это описано выше;

• обесточиваете электрическую цепь своего жилья;

• подключаете люстру, как это описывалось в предыдущих пунктах данного раздела статьи;

• запитываете электрическую цепь, вернув рубильник на электрощите в рабочее положение;

• проверяете работоспособность люстры, включив и выключив ее с помощью пульта управления.

Установка стационарного пульта управления (он выглядит, как обычный настенный выключатель и имеет такие же габариты) тоже не представляет собой никакой сложности, поскольку может быть легко установлен на место старого настенного выключателя. При этом порядок подключения стационарной базы будет следующий:

• вскрываете настенный выключатель и определяете провода (фазный и нулевой), как это уже описывалось в материале этой статьи;

• обесточиваете электрическую цепь своего жилья;

• отсоедините провода от клемм выключателя и демонтируйте его со стены;

• аккуратно разведите концы проводов выключателя  в стороны;

• среди проводов, торчащих из потолка, выбираете нулевой провод и скручиваете его  (или вставляете в одно гнездо монтажной колодки) с одним из оставшихся проводов (только не с заземляющим);

• остальные провода, торчащие из потолка,  соединяете с соответствующими проводами люстры;

• подключите нулевой и фазный провода, которые подходили к настенному выключателю из распределительной коробки (где, какой провод вы определяли в самом начале выполнения монтажа стационарного пульта управления) к клеммам стационарного пульта (фазу подключите к клемме, обозначенной буквой «L», а ноль – к клемме, обозначенной буквой «N»);

• провод, который выходил из выключателя подключите к клемме стационарного пульта управления люстрой, обозначенной надписью «OUTPUT»;

• установите наружную панель стационарного пульта управления на свое место;

• запитайте электрическую цепь, вернув рубильник на электрощите в рабочее положение;

• проверьте работоспособность люстры, включив и выключив ее с помощью стационарного пульта управления, а также проверьте работоспособность остальных его режимов (например, поиск переносного пульта дистанционного управления).

Вот и все! Как вы смогли убедиться, подключение люстры своими руками выполнить несложно, но эта работа требует строгого соблюдения мер по технике безопасности, пренебрежение которыми может закончиться плачевно!

Как установить потолочные медальоны для люстр | Главная Путеводители

Дениз Браун

Замена люстры — простой способ обновить комнату. В то время как люстры имеют навес, предназначенный для покрытия электрической распределительной коробки и скрытия проводки люстры, навес может быть простым или может не полностью закрывать место распределительной коробки в старом доме, где может быть некоторое повреждение потолка. Чтобы добавить больше стильных элементов в вашу установку люстры, установите медальон на потолок перед установкой люстры. Потолочные медальоны бывают разных стилей и размеров, чтобы удовлетворить любые потребности.

1. Выключите электричество в комнате у выключателя. Используйте электрический тестер, чтобы убедиться в отсутствии питания на проводке люстры.

2. Нарисуйте место для небольшого отверстия в центре медальона, чтобы провести электропроводку люстры. Вырежьте отверстие канцелярским ножом. Некоторые медальоны уже могут иметь отверстие.

3. Распылите краску или протрите медальон, если это необходимо. Дайте краске или морилке время высохнуть.

4. Найдите потолочные балки по обеим сторонам электрической распределительной коробки с помощью искателя шпилек. Отметьте балки на потолке небольшими кусочками малярной ленты. Поместите ленту так, чтобы она находилась далеко за пределами окружности выбранного вами медальона.

5. Снимите оригинальную трубку с потолочного ремня люстры с помощью разводного ключа. Замените ее на трубку из комплекта для сборки медальона. Плотно затяните его на месте. Трубка должна быть достаточно длинной, чтобы выходить за пределы фонаря и медальона не менее чем на четверть дюйма в собранном виде.

6. Следуйте инструкциям производителя по установке монтажной скобы люстры на соединительную коробку. Используйте винты из комплекта для сборки, чтобы прикрепить ремешок.

7. Оберните зеленый провод заземления вокруг винта заземления на монтажной планке. Затяните винт отверткой. Потяните оставшиеся провода так, чтобы они свисали прямо с потолка.

8. Нанесите полоску уретанового строительного клея вокруг заднего внутреннего края медальона. Используйте много клея, но не так много, чтобы он не вытекал, когда вы будете прикреплять медальон. Нанесите полоску клея на плоскую внешнюю часть медальона, а не на углубленную часть, где он не будет соприкасаться с потолком.

9. Протяните электропроводку через отверстие в центре медальона. Прижмите медальон к потолку. Используйте четыре 3-дюймовых винта с головкой, чтобы закрепить медальон на потолке. Используйте малярную ленту, чтобы выровнять винты, чтобы вставить их в потолочные балки. В некоторых медальонах есть предварительно просверленные отверстия, в других их нужно просто просверлить, чтобы установить винты. Снимите ленту.

10. Нанесите каплю силиконизированного акрилового латексного герметика на верхнюю часть головок винтов, чтобы закрыть их. Разгладьте герметик пальцами, чтобы он слился с рисунком на медальоне. Нанесите полоску этого герметика по периметру медальона. Разгладьте замазку пальцем. Излишки удалите влажной губкой.

11. Продолжайте установку люстры, следуя указаниям производителя.

Ссылки

• InvitingHome.com: Установка потолочных медальонов

Советы

• Хотя медальоны легкие, вам может понадобиться помощник, который поможет вам установить люстру.

Предупреждения

• Соблюдайте осторожность при подъеме по лестнице для установки медальонов и люстр.

Писатель Биография

Дениз Браун — специалист в области образования, которая хотела попробовать себя в чем-то другом. Спустя два года и более 500 статей она наслаждается своим внештатным опытом написания статей для онлайн-ресурсов, таких как Work. com и других информационных онлайн-сайтов. Браун имеет степень магистра исторического образования Государственного университета Трумэна.

Как прикрепить люстру к потолочному вентилятору

20 апреля 2022 г. 14 ноября 2022 г. / Авторы Андре Хейс

Увидеть светильник на потолочном вентиляторе – не обычное дело. Точно так же крепление тяжелой люстры к потолочному вентилятору также довольно редко по сравнению с другими проектами установки люстр. Установка люстры над потолочным вентилятором — рискованная задача, однако при наличии соответствующих знаний вы можете выполнить ее безопасно.

Для этого вы должны знать, как правильно прикрепить люстру к потолочному вентилятору, не затрагивая механизм потолочного вентилятора. Отныне потолочный вентилятор начнет светить сквозь люстру.

Что следует учитывать при креплении люстры к потолочному вентилятору

Хотя вы можете прикрепить люстру к потолочному вентилятору в основном без каких-либо серьезных проблем, все же лучше принять во внимание некоторые моменты для вашего удобства и безопасности. Если вы не будете думать об этих вещах, есть вероятность, что вы рискуете своим потолочным вентилятором или люстрой. Эти решающие факторы обсуждаются ниже.

1. Вес люстры

Во-первых, следует учитывать вес люстры. Измерьте точный вес вашей люстры и сопоставьте его с мощностью потолочного вентилятора или крюка. Если вес превышает допустимый, крепление люстры к вентилятору может привести к падению установки на землю.

2. Размер люстры

Во-вторых, измерьте длину люстры. Если высота люстры больше вашего свободного места, устанавливать ее не стоит. Потому что вы не сможете передвигаться по комнате, если свободное пространство между люстрой и комнатой будет меньше 7 футов.

3. Монтаж люстры

Если люстра не подходит к пластине потолочного вентилятора, ее нельзя прикрепить к вентилятору. Кроме того, нестандартное завинчивание может создать риск отсоединения люстры при включении вентилятора.

Процесс крепления люстры к потолочному вентилятору

Первое, что нужно учитывать при попытке прикрепить люстру к потолочному вентилятору, это проверить совместимость потолочного вентилятора. Если потолочный вентилятор не поставляется с комплектом крепления ниже, вы не можете напрямую прикрепить люстру к вентилятору. Вместо этого вам нужно купить дополнительный комплект потолочного вентилятора для крепления люстры.

Чтобы добавить больше, вам понадобится шлицевая отвертка и крестовая отвертка для работы с проектом. Когда у вас есть эти инструменты под рукой, вы можете просто перейти к основному процессу установки.

1. Сначала выключите потолочный вентилятор, чтобы остановить ток. Для большей безопасности вы можете отключить электропитание в блоке предохранителей или блоке выключателя. После этого отсоедините потолочный вентилятор от потолка с помощью лестницы. Если вы работаете стоя на лестнице, через некоторое время вам может стать некомфортно. Таким образом, работа на столе предпочтительнее работы на потолке.
2. Во-вторых, найдите центральную пластину потолочного вентилятора. Обычно эта пластина находится под вентилятором и используется для декоративных целей. Однако там вы можете не получить декоративную тарелку. В этом случае вам необходимо приобрести комплект внешнего потолочного вентилятора, чтобы прикрепить его к центральной пластине.
3. В-третьих, снимите центральную пластину и проверьте проводку. В большинстве случаев вы можете увидеть специальную проводку для крепления люстры после снятия пластины. Если у вашего вентилятора нет декоративной пластины, вы также можете не получить проводку внутрь. В таком состоянии в комплекте внешнего освещения могут быть предусмотрены провода для крепления люстры.
4. В-четвертых, вам необходимо прикрутить блок фонаря к прочному креплению. Кроме того, черный и белый провода должны быть подключены соответственно к люстре. И эти провода проходят через отверстие в центральной пластине.
5. После завершения подключения необходимо снова прикрепить центральную пластину к вентилятору. В случае светового комплекта вам также необходимо прикрепить его к центральной пластине.
6. На последнем этапе вам необходимо привинтить пластину или комплект освещения к вентилятору с помощью отверток. Когда все вещи идеально расставлены по своим местам, следует снова повесить вентилятор на потолок. Теперь включите электричество и включите вентилятор. И вентилятор, и люстра должны работать одновременно.

Часто задаваемые вопросы

Можно ли повесить люстру на потолочный вентилятор?

Технически повесить люстру на потолочный вентилятор невозможно. Потому что движение вентилятора настолько быстрое, что люстра может врезаться в землю. Кроме того, конструкция люстры не позволяет кружиться по комнате.

Итак, дело в том, что люстру можно не повесить, а прикрепить с помощью светового комплекта. Это означает, что рама люстры всегда будет касаться потолочного вентилятора. Подвешивание люстры к потолочному вентилятору может разбить ее на части.
