Потолок из пластиковых панелей: виды, способы установки.

Представьте ситуацию. Вы затеяли ремонт и просите консультанта в строительном магазине показать вам подходящий отделочный материал. Он подводит вас к стенду и показывает на пластиковые панели для потолка. Вы акцентируете внимание на том, что собирать и закреплять его вы будете самостоятельно.

Следовательно, нужно что-то простое в установке. Даже не сомневайтесь – консультант магазина снова укажет на пластиковые панели на потолок, а возможно даже расскажет, как отделать потолок пластиковыми панелями без посторонней помощи.

И даже если вы уточните, что отделка нужна не только надежная и элементарная в установке, но еще и привлекательная внешне, доступная по цене, потолок из пластиковых панелей своими руками будет вне конкуренции.

Ассортимент материала увеличивается с каждым сезоном. На смену однотонным моделям приходят имитирующие кирпич, с цветами, полосатые варианты пластика на потолок. Хотя стоит признаться, что отделка потолка пластиковыми панелями обычно делается однотонной.

Цвет может быть белым, иметь оттенок слоновой кости или топленого молока.

В зависимости от вида, монтаж пластиковых панелей на потолок может выполняться матовыми и пластиковыми заготовками. Также можно встретить в продаже продукцию с шероховатой поверхностью и блестящими вставками для тех, кто хотел бы сделать оригинальный потолок из пластика своими руками.

По большому счету, тип поверхности не влияет на то, как сделать потолок из пластиковых панелей.

Однако вам стоит знать, что чаще всего люди выбирают глянец. Он визуально поднимает потолочный свод над головой.

Отражаясь, пластик для потолка делает комнату более просторной. Кроме того, глянцевые пластиковые плиты для потолка положительным образом влияют на освещенность. Если сделать потолок из пластика с матовым покрытием, потребуется купить гораздо большее количество лампочек или взять более мощные.

Содержание

• 1 Устанавливать или нет?
• 2 3 типа панелей
• 3 Делаем точные расчеты
• 4 5 важных шагов установки

Устанавливать или нет?

«Потолочный пластик в доме неуместен», – любят говорить скептики. Можно относиться к нему отрицательно, но стоит признать: пластмассовый материал можно встретить везде. Даже упаковку для товаров делают пластиковой. Зайдите на кухню, откройте двери в ванную комнату – и вы увидите, что пластиковая продукция действительно преобладает.

Потолочная плитка делается из того же материала, что и шприцы, тара для продукции. Пластиковый потолок своими руками не имеет пор, что уже хорошо. Ни бактерии, ни любые другие микроорганизмы не смогут на нем поселиться. Даже если это произойдет, и обшивка потолка пластиковыми панелями станет благоприятной средой для бактерий, вы сможете навести порядок легким движением мокрой тряпки. Для этого ее нужно смочить в специальном дезинфицирующем настое или воде, а затем протереть потолок из пластиковых панелей.

Также пластиковые панели потолочные очень гигиеничны. И вот вам очевидное доказательство – отделка пластиковым материалом стен и потолков разрешена даже в лечебных учреждениях.

Еще один аргумент в пользу того, как обшить потолок пластиком и почему нужно выбрать именно его – горючесть. Действительно, как и все другие материалы, он может гореть. Но если ДВП и ДСП вспыхивают при +250 градусах, то облицовка потолка пластиковыми панелями может загореться разве что при +360 и выше. Кстати, при возникновении такой ситуации потолочные панели из пластика выделяют на 45-50% меньше дыма.

Конечно, монтаж предполагает установку системы вентиляции. Это связано с тем, что подшивка потолка не дышит. Впрочем, владельцам квартир в многоэтажных домах все равно нужно устраивать ее по умолчанию. И в ванной, и в туалете без нее просто не обойтись. Пластиковая панель остается герметичной.

3 типа панелей

А вы знали, что отделка стен тоже выполняется таким материалом, как панель из пластика? Покрывать поверхность можно стеновыми, потолочными ПВХ листами. Разница в жесткости и весе. Если вас интересует, как крепить пластиковые панели к потолку, можно брать заготовки невысокой прочности. Но будьте осторожны: когда будет выполняться монтаж пластикового потолка своими руками, постарайтесь не повредить его.

В принципе, крепление пластиковых панелей к потолку, которые предназначены для стен, тоже возможно. Однако они стоят дорого, а достаточно высокая прочность остается невостребованной. А еще установка пластикового потолка увеличит нагрузку. Это также нужно учитывать при комплексной обшивке потолков пластиковыми панелями.

Поговорим о размерах, видах поверхности:

• Реечный тип. Монтаж потолка из пластиковых панелей реечного типа дает хороший результат. Внешне он чем-то напоминает вагонку. У вас практически не возникнет вопросов, как обшить потолок пластиковыми панелями, потому что устанавливать рейки очень просто.
• Бесшовный тип. Выглядит отделка потолка пластиком намного привлекательнее, потому что она получается идеально ровной, а швы почти незаметны. Такая потолочная плитка практически не имеет стыков. По бокам имеются специальные пазы и шипы, как на вагонке. Благодаря им, вы и будете монтировать поверхность. Фиксировать тоже не сложно – нужно лишь соблюдать определенные правила.
• Листовой тип. Следуя рекомендациям, как правильно обшить потолок ПВХ панелями, прикрепляемый пластик прослужит 7-10 и более лет. Такие пластиковые потолки хороши тем, что за ними несложно ухаживать, а загрязнения элементарно смываются водой с мылом.

Делаем точные расчеты

Задолго до того, как покрыть потолок пластиковыми панелями, желательно рассчитать точное количество материала. Потолок пластиковыми панелями своими руками собирается из планок толщиной от 5 до 10 мм, шириной 25-50 см. Длина может варьироваться от 270 до 300 см.

Как сделать пластиковый потолок и купить столько комплектующих, сколько нужно? Чтобы высчитать площадь потолочной поверхности, измерьте стороны и умножьте их друг на друга. Полученное значение разделите на один отделываемый элемент. Его площадь указывается на упаковке. Еще 15% добавим на отрезы – они пригодятся, когда будем устанавливать недостающие куски. Цифра округляется до целого. Например, если это значение 14,3, берем 15 и так далее.

Высчитать количество металлических профилей сложнее. Постараемся объяснить, как правильно сделать такую планировку. Возьмите лист бумаги и нарисуйте на нем схему свода над головой. Вдоль одной из стен рисуются параллельные линии. Учитывайте тот факт, что каждый профиль должен находиться на 60 см друг от друга. После этого нужно прикинуть, сколько материала потребуется, чтобы прикрепить профили.

Конечно, можно заменить их деревянными брусками, а саморезы заменить скобами. Это доступный вариант, потому как собрать изделия будет гораздо дешевле.

Подшить потолок пластиком без плинтуса не получится. Разделите периметр на 3 – вы получите нужное количество материала.

5 важных шагов установки

Как самому сделать такой ремонт и как установить профили? Давайте рассмотрим весь процесс монтажа более подробно.

1. Отделка потолков начинается с того, что вы намечаете места крепления при помощи уровня. Установленный профиль должен располагаться горизонтально. Затем он крепится к стене, чтобы сделанный каркас не имел зазоров и щелей.
2. Монтируя поперечные профили, используем саморезы. После этого производится устройство профиля, по форме напоминающего букву L. Если покрываемый слой предполагает установку коммуникаций или системы освещения, лучше заняться этим вопросом прямо сейчас.
3. Панели разрезаются ножницами или ножовкой по всей длине. Первый элемент крепится максимально близко и крепко к углу, чтобы у вас даже не возникло вопросов, как снять его. Последующие панели монтируются в специальные пазы предыдущего куска пластика.
4. Пожалуй, самым сложным является монтаж последней ПВХ панели. В большинстве случаев, она обрезается еще и по ширине, а затем вставляется в планку с противоположной стороны.
5. Жидкие гвозди наносятся на потолочный плинтус, изделие прижимается без усилий. Оно не должно сниматься. Любые остатки клея убираются тряпкой.

Как видите, монтаж ПВХ панелей не составляет особого труда и под силу даже новичкам. А полученный результат превзойдет даже самые смелые ожидания!

Потолок из пластиковых панелей своими руками

Содержание статьи Свернуть

Потолок является важнейшей деталью интерьера жилого или коммерческого помещения. В связи с этим, необходимо уделять повышенное внимание его отделке. Как правило, потолки в квартирах или частных жилых домах штукатурятся, красятся, либо устраиваются из каскадных гипсокартонных конструкций с последующей чистовой отделкой. Однако, некоторые владельцы недвижимости прибегают к оригинальному и простому решению – устройство потолка из пластиковых панелей заводского изготовления. Чтобы выполнить все работы с надлежащим качеством, необходимо приобрести панели от проверенных поставщиков, а, при их устройстве на потолке, соблюдать все требования технологической карты.

Преимущества использования пластиковых потолочных панелей

Пластиковые потолочные панели пользуются стабильным спросом, представлены на рынке в широком ассортименте. Популярность данных отделочных материалов заводского изготовления объясняется следующими неоспоримыми преимуществами:

• Практически все пластиковые панели не содержат токсичных компонентов, которые при нагревании могут нанести вред здоровью и вызвать аллергические реакции.
• Большинство изделий рассматриваемой категории имеют паспорта качества и сертификаты соответствия, что говорит о соблюдении производителями требований ГОСТ и СанПин, согласно разработанным каждым отдельным предприятием индивидуальных ТУ.
• ПВХ панели не поддерживают развитие и размножение болезнетворных бактерий, образование плесени и грибка, что позволяет применять их в помещениях с любым температурно-влажностным режимом.
• Монолитный материал обладает минимальным количеством пор, что отражается на высоком показателе водонепроницаемости.
• При наличии специальных санитарно-гигиенических требований к помещению, пластиковые панели легко моются, в том числе, с использованием химических чистящих средств.

• Монтаж данных изделии практически полностью исключает наличие мокрых процессов – оштукатуривания, нанесения шпаклёвки, а также окраску потолка. Нет необходимости защищать уже отделанные поверхности пола или стен.
• Изделия изготавливаются на заводе, в термопласт-автомате, что обеспечивает им любую форму – от современной глянцевой ровной плоскости, до классических ажурных рисунков.
• Надёжные пресс-формы и станки с ЧПУ минимизируют риск брака, и каждая панель в партии имеет идентичные габариты, что позволяет просто рассчитать их количество, а также обеспечить монтаж.
• Могут поставляться как с белоснежным оттенком, так и иметь пигментацию в массе с применением различных цветовых гамм.
• В современном производстве используются гальванические методы хромирования, из-за чего такие панели сложно отличить от более дорогого алюминиевого реечного потолка, так как внешний вид полностью идентичен металлическому изделию.
• Многие пластиковые панели из числа повышенной ценовой категории, обладают классом горючести Г1, а загораются при температуре свыше 300 ^оС, что полностью удовлетворяет противопожарным требованиям к эксплуатации жилых или офисных помещений.

• Материалы поставляются с производства в готовом виде, не требуют финишной отделки, могут монтироваться на любом этапе ремонтно-отделочных работ в комнате.
• При выпадении на поверхности панелей конденсата, что особенно актуально для влажных помещений, влага быстро испаряется после включения вытяжки.
• Легко раскраиваются с помощью ручного инструмента в уже смонтированном виде, на их плоскости можно прорезать отверстия под точечные светильники.
• Пластик не проводит электричество, что исключает риск короткого замыкания проволоки во влажных помещениях.
• Отличаются самыми высокими показателями морозостойкости, а также не выцветают при длительном воздействии прямых ультрафиолетовых лучей, что позволяет применять их как для внутренней, так и для наружной отделки. Здесь следует выбирать только премиальные изделия, так как некоторые виды пластика имеют свойство разрушаться от мороза, так как существенно повышается хрупкость их структуры.

• Изделия легко монтируются при помощи жидких гвоздей, пены, герметиков или любых других ремонтно-строительных адгезионных составов, а также на специальные металлические или пластиковые кронштейны с последующим закреплением изделий в гребнях.
• Многие элементы обладают достаточной прочностью для их бескаркасного монтажа на пролёте до 3 метров, чего вполне хватает для обустройства потолка в стандартной ванной комнате типовой квартиры.
• Учитывая небольшую массу пластика, панели не вызывают опасности при эксплуатации, что позволяет применять их в детских или медицинских учреждениях.

Одним из главных достоинств рассматриваемых изделий является их простота монтажа. Для крепления панелей к потолку, требуется минимальный набор инструментов и опыта мастера в производстве ремонтно-отделочных работ данной категории.

Из недостатков данного отделочного материала можно отметить невысокую механическую прочность и сопротивляемость ударным нагрузкам. Однако, учитывая место их монтажа, подобная проблема теряет актуальность. В то же время, при необходимости, потребитель всегда может выбрать более дорогое изделие с утолщёнными стенками и рёбрами жёсткости.

Учитывая перечисленные выше свойства, перед покупкой материала, рекомендуется изучить паспорт качества с указанными в нём техническими и физико-механическими параметрами, что позволит подобрать наиболее подходящее под эксплуатационные требования изделие.

Классификация пластиковых панелей для потолка

Панели из пластика для потолка представлены в продаже в широком ассортименте и классифицируются по следующим признакам:

1. Объёмный вес:

• Пористые изделия с глянцевой поверхностью и плотностью до 150 кг/м³.
• Пластиковые панели с имитацией под дерево, камень или другие ценные материалы, средней плотности от 150 до 300 кг/м³.
• Высококачественные износостойкие материалы для применения в общественных помещениях с повышенными эксплуатационными требованиями – от 300 кг/м³ и выше.

2. Габаритные размеры:

• Средняя длина панелей составляет от 2,7 до 3,5 м, но в продаже также встречаются крупногабаритные полимерные изделия с длиной до 4 – 6 м.
• Ширина каждого изделия варьируется в переделах от 100 до 350 мм.
• Толщина материала зависит от качества, особенностей структуры панели, количества слоёв, технологии производства и обработки, цены, способа крепления, а также других параметров, составляет от 2 – 3 до 8 – 10 мм.

3. Способ стыковки кромок панелей между собой:

• Сопряжение панели в стык, когда кромки каждой панели соприкасаются друг с другом без нахлёста.
• С формированием зазора между штучными отделочными материалами, для удобства проветривания запотолочного пространства.
• С креплением элементов между собой «в замок». Для этого, на кромках каждой панели формируется особый профиль, который точно фиксируется в ответную часть на следующем изделии.

4. Декоративная отделка лицевой плоскости:

• Глянцевая.
• Хромированная, с золотым, серебряным или медным оттенком.
• Матовая однотонная.
• Фактурная поверхность.
• С комбинацией нескольких оттенков – при имитации древесины или натурального камня.
• С выполненными в заводских условиях рисунками, рифлением или барельефам.
• С мелкой перфорацией, для повышения кратности воздухообмена.

Перед покупкой нужного изделия, рекомендуется предварительно разработать дизайн-проект и детальную раскладку панелей на плане потолка. После согласовании проектных решений, составляется подробная спецификация с ведомостью расходов и оформляется заказ на поставку декоративных элементов.

Как правильно выбрать пластиковую потолочную панель

Чтобы не ошибиться среди широкого ассортимента изделий, при покупке потребителям следует учитывать ряд важных нюансов и требований:

• Толщина материала, что влияет на показатель механической прочности. Данное требование особенно актуально, если в помещении случаются сквозняки, а ветровой поток оказывает давление на потолок.
• Наличие или отсутствие поперечных рёбер жёсткости с тыльной стороны панели.
• Тип конструкции – одинарная или двойная, состоящая из несущей и лицевой декоративной части.
• Отсутствие или наличие внутренних пустот в материале.
• Наличие следов физического износа или механических повреждений, в том числе, и рёбер жёсткости с оборотной стороны, что говорит о ненадлежащих условиях хранения материала.

• При наличии обломанных или деформированных рёбер жёсткости, прочность панелей резко снижается.
• Соотношение цены и качества – если панель отличается надёжностью и самыми высокими эксплуатационными показателями, она, скорее всего, относится к числу повышенной ценовой категории.
• Если приобретаются панели с цветной поверхностью, рекомендуется обращать внимание на то, чтобы все изделия были от одной партии, что гарантирует отсутствие перецвета.

Одним из главных критериев выбора является известность бренда, год основания компании, страна происхождения, а также наличие большого количества позитивных отзывов от довольных покупателей на независимых форумах в сети.

Особенности монтажа потолочных ПВХ панелей

Монтаж ПВХ панелей – это простая процедура, для выполнения которой вовсе не обязательно обращаться к профессионалам. Чтобы добиться ожидаемого результата, достаточно учесть ряд особенностей данной технологии:

• При снятии замеров с поверхности потолка, необходимо полученную площадь взять с запасом 5% при прямой раскладке, 10% – при диагональном расположении облицовочного материала и 15% при устройстве орнамента.
• Эксперты также рекомендуют уделить повышенное внимание раскладке и выполнить предварительный проект.

Наглядный чертёж позволит максимально точно рассчитать количество материала, без каких-либо запасов и обрезков.

• Для каждого вида пластикового потолка требуется несущий каркас, если он крепится механическим способом, а не на клеевые составы.
• При расчёте направляющих каркаса, следует учитывать наиболее приемлемое расположение несущих элементов, с образованием ячейки 600 х 600 мм – 800 х 800 мм.
• В каждом пересечении направляющих устанавливается подвесной кронштейн, который крепится к бетонной плите перекрытия на дюбель-гвозди, а сам каркас фиксируется на саморезы с широкой шляпкой. Таким образом, по количеству пересечений легко подсчитать общее число монтажных элементов.
• Если потолок будет эксплуатироваться в сухом помещении, в качестве несущей подсистемы также можно использовать простые сосновые бруски с габаритами 40 х 40 мм – 60 х 60 мм.
• Перед монтажом элементов из натурального дерева, их необходимо обрабатывать защитными проникающими составами, так как, даже при отсутствии повышенной влажности, в запотолочном пространстве может скапливаться конденсат, который вызовет их гниение.

Одной из важнейших особенностей данной технологии является отсутствие необходимости подготовки плоскости плиты перекрытия. В то же время, при монтаже направляющих, рекомендуется крепить их на одной плоскости и контролировать соблюдение горизонтального положения строительным уровнем. Таким образом, несмотря на возможность незначительной рихтовки высоты подвеса, при наличии на нижней части плиты перекрытия существенных дефектов, необходимо оштукатурить плоскость цементно-песчаным или гипсовым составом в 1 слой.

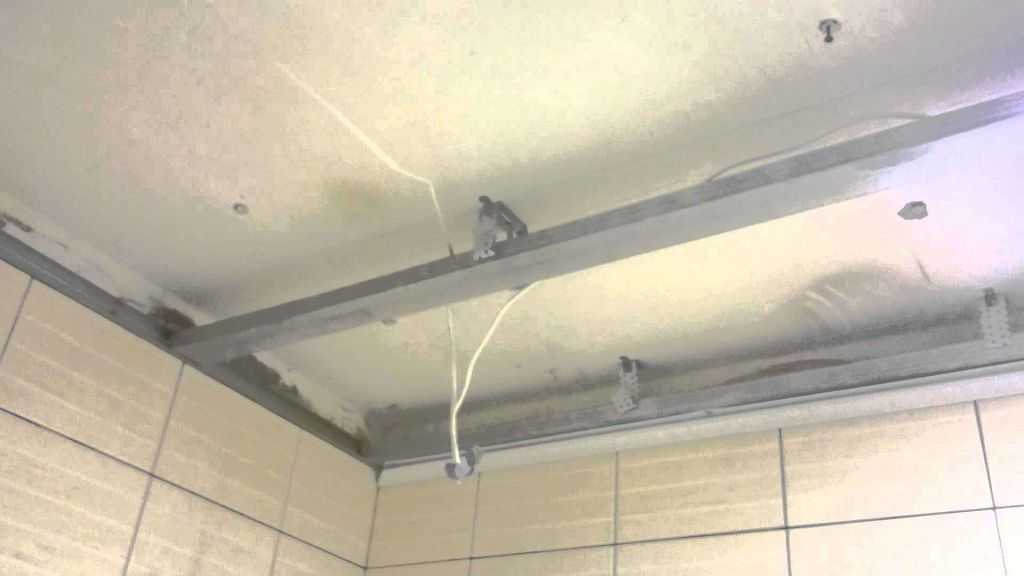

Как правильно смонтировать каркас для потолочных панелей

При монтаже каркаса для потолочных панелей, необходимо учитывать все пункты следующей технологической карты:

• Необходимо замерить расстояние от пола до потолка в каждом углу отделываемого помещения.
• От выбранного угла откладывается расстояние вниз от 50 до 60 мм.
• На стене в соответствующем месте наносится риска.
• В центре комнаты устанавливается лазерный уровень, который проецирует луч по всему периметру стен.

• От луча лазера до ранее нанесённой маркировки откладывается определённое расстояние, которое переносится на каждый угол, а также на участки стен.
• Все нарисованное риски аккуратно соединяются единой линией по периметру.
• Согласно размеченному периметру монтируются первые направляющие из уголков, которые крепятся к стене на дюбель-гвозди в предварительно просверленные отверстия.
• На потолке крепятся направляющие с гребневыми захватами, через каждые 600 – 800 мм.
• Все направляющие должны быть смонтированы строго параллельно друг другу, перпендикулярно линии раскладки потолочных панелей.
• Направляющие также крепятся на дюбель-гвозди с саморезами, в отверстия, устроенные в плите перекрытия.

• Высотная отметка направляющих контролируется специальными винтами в местах сопряжения самореза с металлической рейкой.
• После монтажа каркаса, ещё раз проверяется высотная отметка всей плоскости.
• Перед затяжкой всех саморезов на профильных элементах, рекомендуется проверить возможность монтажа потолочных панелей, так, чтобы каждый линейный элемент попадал в паз и защёлкивался в нём без каких-либо затруднений.
• При контроле положения элементов каркаса, необходимо также проверить прямолинейность створа несущих элементов, что гарантирует возможность монтажа в них потолочных панелей.
• При необходимости, к плите перекрытия также крепится электрический кабель в несгораемой гофре и прочие элементы инженерных коммуникаций.

По завершении монтажа, рекомендуется установить в центре помещения лазерный уровень и проверить плоскость направляющих по всему её периметру. В случае обнаружения каких-либо отклонений, необходимо провести ремонтные работы, либо отрегулировать подвесы, так как каждый дефект каркаса отобразится на финишной плоскости пластикового потолка.

Пошаговая инструкция по установке пластиковых потолочных панелей

При правильно смонтированном каркасе из направляющих монтаж самих потолочных пластиковых панелей – это простая процедура, которую можно выполнить в течение для, при условии соблюдения следующего алгоритма:

• Монтаж начинается от одной из стен помещения.
• Первым делом устанавливается стартовый линейный элемент, который фиксируется на саморезы с широкими шляпками к профилю, закреплённому по периметру комнаты.
• Все панели размечаются, согласно предварительно снятым размерам комнаты.
• Раскрой элементов производится строительным ножом, а, при наличии плотной структуры – циркулярной пилой, болгаркой, ручной ножовкой с мелким зубом, либо электролобзиком.
• При необходимости раскроя панелей под определённым углом (например, во время выполнения диагональной раскладки) рекомендуется использовать стусло, которое позволит точно выполнить наклонный распил.

• Каждая новая пластиковая панель крепится саморезами к направляющей строго в месте расположения шипа. При таком сопряжении, крепёжные элементы будут надёжно скрыты от посторонних глаз по всей плоскости потолка.
• Декоративная поверхность набирается из требуемого количества однотипных панелей.
• При наличии требований дизайн-проекта, согласно чертежам, панели могут чередоваться (длинные-короткие, либо с изменением расцветок, фактур).
• Все торцы раскроенных по длине панелей должны полностью заходить за плоскость направляющих, смонтированных вдоль стены.
• Если комната имеет нестандартные габариты, последняя панель может не подойти по размеру. В таких случаях, на ней наносится продольная разметка, после чего элемент подрезается.
• Готовая к монтажу пластиковая деталь с силой заправляется одной стороной в последний шип, а второй – ложится на плоскость направляющей из уголка.
• Если размеры отделываемого пространства обязывают производить стыковку панелей по длине, такая операция выполняется с помощью заранее приобретённого Н-образного профиля.

• При необходимости прорезки в потолке технологических отверстий под вентиляцию, либо люка для доступа к запотолочному пространству, рекомендуется обрамлять данный элемент П-образными профилями.
• После устройства потолка, проверяется надёжность его фиксации.
• На завершающем этапе, в панелях прорезаются отверстия для установки спотов или других приборов освещения.
• В отверстия продеваются предварительно проложенные кабельные жилы, которые соединяются со светильниками в клеммных коробках с термоусадочными трубками, либо другими типами изоляции.

Эксперты не рекомендуют производить стыковку панелей по длине без раскладок, так как такие зазоры невозможно заделать, и они сильно испортят внешний вид помещений. В случае необходимости выполнения большого количества подрезки, следует либо поменять раскладку, либо изначально приобретать более длинные или короткие изделия в точке продаж из представленного ассортимента.

Как смонтировать потолочные панели без каркаса

В некоторых случаях, владелец недвижимости может применить удобную технологию бескаркасного монтажа потолочных панелей. Для этого необходимо изучить следующий алгоритм и выполнить каждый его пункт:

• Такая технология применяется при монтаже потолка в небольших санузлах или на кухнях.
• Вместе с пластиковыми панелями, в продаже можно встретить П-образные жёсткие профили, которые имеют ширину от 5 до 15 мм, а высоту – до 25 – 30 мм.
• Указанные профили раскладываются вместе с основными панелями. Они могут иметь хромированное покрытие, либо фактуру с имитацией под различные ценные материалы.

• Первая панель укладывается в пролёте между направляющими, смонтированными по периметру верхнего обреза стен.
• Далее, необходимо смонтировать первый несущих профиль, который устанавливается с креплением к шипу панели.
• Затем укладывается вторая панель, а за ней – следующий профиль.
• В соответствии с такой чередующейся схемой, набирается вся плоскость подвесного потолка.

• В запотолочном пространстве протягиваются кабели, а на поверхности – устраиваются светильники.
• При монтаже панелей с профилями, важно обеспечить надёжное механическое сопряжение каждого элемента по всей длине, чтобы исключить деформацию незафиксированные пластиковых деталей.

Следует учесть, что бескаркасная технология не рекомендуется для протяжённых пространств с особым режимом эксплуатации. Кроме того, при монтаже с применением такой методики, рекомендуется использовать только высокопрочные панели, которые не деформируются под собственным весом, либо под воздействием сквозняка в квартире.

При покупке панелей, эксперты рекомендуют выбирать только качественные панели, которые крепятся по технологии «паз-шип», так как это гарантирует прочность и долговечность всей конструкции.

В случае устройства подвесного пластикового потолка в зданиях с деревянными перекрытиями, вместо каркасов лучше использовать антисептированные бруски. Монтаж панелей следует вести только после изучения нескольких видео уроков и мастер классов от профессионалов, которые нередко заводят собственные каналы, где объясняют новичкам пошаговые инструкции по корректному устройству пластикового подвесного потолка.

Статья-инструкция по устройству потолка из пластиковых панелей своими руками: 40 фото

Вы взглянули на свой потолок и пришли к выводу: пора что-то менять? Задумайтесь о пластиковых панелях. Чрезвычайное удобство в монтаже и солидный декоративный потенциал позволили им прочно обосноваться на рынке строительных материалов, наравне с натяжными потолками. Не знаете, как самому сделать потолок из пластиковых панелей? Вам в помощь наша статья-инструкция с подробным рассказом о каждом этапе монтажных работ подобного типа.

Прежде чем перейти непосредственно к описанию того, как сделать потолок из пластиковых панелей, необходимо затронуть вопрос касательно самого материала. Не секрет, что сегодня ПВХ активно используют для отделки как потолков, так и стен. Однако далеко не каждый затеявший ремонт хозяин знает о том, что существуют как стеновые, так потолочные панели.

Внешне они практически не отличаются, но вот по техническим характеристикам паритета быть не может: стеновые немного тяжелее потолочных и при использовании на потолке дают существенно большую нагрузку на монтажный каркас.

Также они могут иметь различную текстуру. Деревянная – одна из самых популярных.

Для того, чтобы предупредить подобную неприятность, лучше всего использовать их согласно функциональному назначению. Потолочные панели имеют более тонкие стенки, не такие жесткие и специально облегчены для более комфортного монтажа и последующей эксплуатации.

По типу поверхности пластиковые панели делятся на:

• глянцевые – рекомендуются для помещений с маленькой высотой, позволяют зрительно приподнять потолок за счет зеркального эффекта

• матовые – требуют большего количества светильников либо увеличения их номинальной мощности для оптимального распределения света в помещении

Встречаются также панели с шероховатой поверхностью, нанесенным рисунком, но это уже исключительно вкусовщина, рассчитанная на людей с определенными эстетическими запросами.

Выбор той или иной поверхности, конечно, важен, так как напрямую влияет на конечный результат отделки. Однако не менее важно определиться и с размером пластиковых панелей, которые вы собираетесь установить на потолок.

• Реечные – узкие панели, которые более всего напоминают вагонку, многим импонирует именно такой эффект, так как помогает создать в помещении некоторую насыщенность

• Бесшовные – самые распространенные, если вы хотите сделать потолок из пластиковых панелей такого типа, то получите практически цельное, монолитное полотно, швы – едва различимы и всему “виной” особые пазы, при помощи которых собираются листы.

• Листовые – геометрически правильные, используются для отделки нелинейных поверхностей, могут быть как квадратными, так и прямоугольными.

Определились с типом панелей? Замечательно! Попробуем подсчитать необходимое количество материала и профилей, без которых сделать потолок из пластиковых панелей, увы, никак не получится.

1. Умножаем длину комнаты, в которой планируется ремонт, на ее ширину и получаем площадь потолка.
2. Делим полученное число на площадь одной панели и добавляем примерно 15-20% – эти куски лишними не будут, а пойдут на обрезку.
3. Определяем количество направляющего профиля UD, который монтируется по периметру (разделить погонные метры на длину одной планки, полученный результат округлить до целого числа)
4. Определяем количество стоечного профиля CD, который монтируется перпендикулярно (на каждые 50 см – 1 шт.)

Важно знать: для того, чтобы сделать потолок из пластиковых панелей, необходимо из профилей составить обрешетку, так называемый каркас, на которые позже и будет крепиться пластик. У вас есть выбор – использовать для этой цели готовые профили или же довольствоваться деревянными рейками.

Специалисты настойчиво рекомендуют первый вариант, если вы хотите сделать потолок из пластиковых панелей на кухне или в ванной, так как дерево абсолютно не годится для использования в помещениях с повышенной влажностью.

Теперь подготовьте инструмент и все прочее, что должно пригодиться в работе. Для того, чтобы сделать потолок из пластиковых панелей в домашних условиях, не прибегая к помощи специальной монтажной бригады, вам понадобятся:

• уровень
• крепежная планка
• потолочный плинтус
• саморезы
• дюбеля с шурупами
• шуруповерт
• перфоратор
• ножницы по металлу
• малярный шнур
• нож
• клей или жидкие гвозди

Собрали все необходимое и произвели точные подсчеты? Тогда мы начинаем!

Осуществляем разметку

Используя водяной уровень, определите точное расположение профиля UD. Для этого сперва при помощи того уже уровня определите нижнюю точку и отступите от нее на расстояние, составляющее чуть больше толщины профиля. Дальнейшие действия логичны: осуществите разметку по всей комнате, а для ускорения этого нудного процесса используйте малярную нить. С ее помощью отбейте сплошную линию и задайте, тем самым, ориентир для установки потолочного профиля.

Закрепляем потолочный профиль

При помощи перфоратора или дрели подготовьте отверстия в стене для последующего крепления профиля UD. Обратите внимание, что расстояние между отверстиями должно составлять не более 1 м. Ориентируясь на выполненную разметку, осуществите крепление направляющего профиля при помощи шуруповерта.

Далее на очереди – стоечный профиль CD. Здесь также понадобится шуруповерт – для оперативности выполнения этого нехитрого шага. Помните, что расстояние между профилями должно составлять примерно 50 см.

Если вы успешно преодолели этот этап, поздравляем – ваша обрешетка готова. Не забудьте провести электропроводку – для того, чтобы нормально уложить кабель, используйте монтажный кожух из металла либо пластика. Закрепление его к потолку не должно вызвать каких-либо трудностей.

Монтируем крепежную планку

Продолжаем рассказ о том, как самому сделать потолок из пластиковых панелей, и приступаем к выполнению очень важного этапа. Одна из сторон крепежной планки крепится к обрешетке, а вторая имеет соответствующий паз.

Именно в него после и вставляется без каких-либо проблем потолочный плинтус. Планка крепится по всему периметру саморезами. Они вкручиваются аккурат в середину ее боковой поверхности. Сколько саморезов использовать? Соблюдайте шаг хотя бы на 25 см.

Осуществляем монтаж пластиковых панелей

Задвигаем панель в паз крепежной планки, старательно выравниваем и закрепляем к стоечному профилю CD саморезами. Особых трудностей на начальном этапе у вас быть не должно: каждая панель легко входит в паз предыдущей, уже установленной панели.

Сложности могут возникнуть только с финальной панелью. Ее нужно заранее зарезать под нужный размер и сделать отверстия для крепления к обрешетке. При помощи шуруповерта прикрепить финальную планку к стоечному профилю CD.

Усиливаем обрешетку для светильников

Кажется, что вы уже знаете практически все о том, как сделать потолок из пластиковых панелей. Однако не стоит забывать о некоторых манипуляциях, от успешности выполнения которых напрямую зависит ваш будущий комфорт: места, где планируется установка светильников, следует заранее укрепить дополнительными профилями и вывести провода через отверстия.

Закрепляем потолочный плинтус

Заготовленный потолочный плинтус нужно предварительно отрезать по ширине помещения, где вы осуществляете установку пластиковых панелей. Далее – прикрепить к нему уголки и защелкнуть готовый плинтус в паз уже установленной крепежной планки.

Старайтесь закрепить его правильно, чтобы у вас не возникло вот таких искривлений, как на изображении.

Что должно получиться в итоге? Если вы действительно научились делать потолок из пластиковых панелей, то приведенные ниже фото обязательно будут коррелировать с вашим конечным результатом.

Подводим итоги:

Как видно, сделать потолок из пластиковых панелей вполне по силам каждому человеку. Более того, для такого ремонта вовсе не обязательно нанимать целую монтажную бригаду. Тем и привлекательны пластиковые панели, что не требуют для выполнения работ дорогих профессиональных инструментов и позволяют значительно снизить расходную смету. Все, что требуется от вас – терпение, определенная сноровка и соблюдение очередности операций. Не забудьте поделиться с нами своим результатом в комментариях – тогда можно с полной уверенностью вести речь о том, что наша статья-инструкция помогла людям обрести полезные навыки и качественно оформить свое помещение.

Фото: vk.com

Решаем вопрос: сначала натяжные потолки или обои? – 19 фото

Как сделать простое украшение потолка из пластиковой скатерти

Этот пост содержит партнерские ссылки. Мы можем зарабатывать деньги на продуктах, упомянутых в этом посте, но это бесплатно для вас

Узнайте, как легко сделать пластиковую скатерть для украшения потолка за 6 простых шагов. Используя скатерти из долларовых магазинов, вы можете создать забавную подвесную люстру, которая станет завершающим штрихом в декоре вечеринки.

Подходит для любой тематики вечеринок, просто меняя цвет скатерти. Статьи по теме:

• Как легко сделать украшения из пластиковых скатертей потрясающими
• Как сделать простой фон для вечеринки своими руками из пластиковых скатертей

Украшать вечеринки — это весело. Это время, когда вы можете выпустить из себя этого внутреннего ребенка и по-настоящему отправиться в город, создав страну чудес для вечеринок.

Украшение для вечеринки тоже не обязательно должно быть дорогим. Имея немного ноу-хау, можно создать волшебную среду с ограниченным бюджетом.

Пластиковые скатерти — мой лучший друг для декора вечеринок. Их можно купить в долларовых магазинах, они устойчивы к погодным условиям и доступны в таком большом количестве замечательных цветов, что вы можете использовать их буквально на каждой вечеринке, которую устраиваете.

Есть несколько вещей, которые я хотел бы иметь стандартными для моего украшения. Один из них — создать фон для вечеринки за столом с едой, а другой — украсить потолки. Ни на что не хочу тратить много денег!

Для вечеринки по случаю дня рождения моей дочери, посвященной троллям, я хотел, чтобы повсюду было МНОГО украшений.

Посмотрим правде в глаза, вечеринки троллей перебарщивают, так что одного фона было недостаточно.

Я создал это украшение для потолка из пластиковой скатерти, чтобы произвести большое впечатление, и оно, безусловно, произвело на меня впечатление.

Он был таким большим, что его буквально нельзя было не заметить, и он сделал свое дело, оживив унылую беседку.

Материалы, необходимые для украшения потолка пластиковой скатертью

Создать это украшение несложно, поэтому список необходимых материалов также прост. Все, что вам понадобится:

• Пластиковая скатерть (цвет на ваш выбор)
• Хула-хуп
• Ножницы
• Прочная бечевка или шпагат

Создайте волшебную пластиковую скатерть создание эффектного потолка. Его определенно заметят все, и вы можете сделать его ярким и смелым или нежным и пастельным, как вам хочется.

Просто выберите нужный цвет скатерти и следуйте инструкциям ниже.

Шаг 1: Положите скатерти друг на друга

Убедитесь, что у вас есть все цвета скатертей и готовый обруч.

Начните с размещения всех цветов скатерти друг на друге (по паре листов каждого цвета). Убедитесь, что скатерть раскрыта должным образом.

Шаг 2: Отрежьте детали

Аккуратно начните сокращать длину всех скатертей. Я нарезала полоски шириной около 5 см.

Не беспокойтесь о том, что полоски должны быть идеально прямыми, так как, когда они будут висеть, это ничего не заметит.

Если же вы хотите, чтобы полоски были одинаковой толщины, вам нужно будет скреплять скатерть зажимом во время резки. Однако это не то, чем я занимался.

Шаг 3: Сделайте надрез в верхней части полосок

После того, как все полоски будут вырезаны, вам нужно будет сделать надрез в верхней части полоски, чтобы можно было завязать обруч.

Щели длиной 8-10 см будет достаточно.

Шаг 4: Привяжите полоски скатерти к обручу

Используя только что прорезанный разрез, прикрепите полоску скатерти к обручу.

Используйте прорезь, чтобы связать концы вокруг обруча.

Убедитесь, что все завязки в верхней части обруча вместе, а остальная часть ленты свисает вниз.

Шаг 5: Альтернативные цвета, если используется более одного

Если используется более одного цвета, чередуйте цвета, когда вы привязываете их к обручу.

В противном случае повторите с тем же цветом.

Продолжайте обвязывать обруч, пока весь обруч не будет покрыт полосами.

Шаг 6. Повесьте украшение на потолке

После завершения вам нужно будет повесить украшение на потолок.

Измерьте хулахуп и отметьте средние точки. Привяжите к этому месту толстую нить и используйте ее, чтобы прикрепить к потолку.

Как вешать украшения для вечеринок на потолок?

Итак, вы можете жить этой пластиковой скатертью, украшающей потолок, но в своей голове вы думаете: «Как, черт возьми, я собираюсь повесить это на потолок?

Я использовал это потолочное украшение на вечеринке под открытым небом, поэтому мне удалось повесить его на перголу. Я просто привязал веревку к обеим сторонам обруча и зацепил его за висящие бобы.

Тем не менее, не у всех есть пергола, особенно если вы собираетесь устраивать вечеринку внутри!

Если у вас не хватает балок для перголы, то я рекомендую вам добавить к потолку съемный крюк и прикрепить к нему веревку.

Вам нужно убедиться, что у вас есть середина веревки, на которой можно висеть. Также убедитесь, что вы используете достаточно большой крюк, чтобы выдержать вес люстры.

Потолочное украшение из пластиковой скатерти Висит во славе

Ваши гости НЕ МОЖЕТ пропустить это потолочное украшение из пластиковой скатерти.

Вы начали с простого хулахупа и не преобразились. Можете ли вы представить, что это будет особенностью выбранных вами цветов для вашей следующей вечеринки?

Я сделал два таких потолочных украшения из пластиковых скатертей и повесил их оба на перголу с пиньятой посередине.

Вот так они выглядели, развешанные на вечеринке по случаю дня рождения моей дочери «Тролли».

Это украшение для вечеринки, которое можно сделать вечером, смотря телевизор. Вам не нужно обладать какими-либо ремесленными навыками, и это требует очень мало концентрации, чтобы вы могли наслаждаться своим телешоу.

Все это требует немного времени и терпения. Если вы готовы работать с этим, это украшение, которое вы можете повторять снова и снова.

Это украшение также будет хорошо смотреться со скатертями из вторичного сырья. Если у вас есть что-то, что вы хотите использовать, это отличное применение для них. Неважно, что они местами немного порваны, потому что вы не заметите, когда они свисают с потолка.

Мне нравится, как ты можешь проявлять творческий подход с такими простыми приемами.

Например, вы можете использовать тот же принцип и вместо пластиковой скатерти использовать светильники, чтобы создать подвесную люстру. Или, может быть, вы могли бы использовать комбинацию обоих!

Оставайтесь на связи. Вам нравится легкое украшение потолка пластиковой скатертью? Подпишитесь на еженедельный информационный бюллетень, чтобы быть в курсе других простых украшений для вечеринок, рецептов и идей для печати вечеринок. Вы также будете иметь доступ к бесплатной печатной библиотеке только для подписчиков.

Не забывайте: чтобы увидеть весь наш творческий контент в одном месте на Pinterest, подпишитесь на доску Smart Party Planning.

Линия по производству потолков из ПВХ, производитель оборудования для производства потолков из ПВХ в Китае

Потолочные панели из ПВХ придают шикарный, современный и стильный вид внутренним и наружным потолкам!

Если вы хотите научиться производить потолочные изделия из ПВХ, то вы попали по адресу.

Вы узнаете:

• Что такое потолки ПВХ, виды и их преимущества
• Процесс производства потолков из ПВХ
• Линия по производству потолков из ПВХ и детали
• Как импортировать новую линию потолков из ПВХ из Китая
• И многое другое!

Наша профессионально изготовленная линия по производству потолков из ПВХ даст вам преимущество на внутреннем рынке пластиковых потолков.

Высокоэффективный, автоматический и по конкурентоспособной цене. Вы обязательно получите быстрый возврат инвестиций.

Без лишних слов, приступим:

Глава 1: Введение в производство потолков из ПВХ

1.

1. Зачем вам нужна линия по производству потолков из ПВХ?

 Машина для производства потолков из ПВХ

Большинство новых покупателей оборудования для экструзии ПВХ являются торговыми посредниками/дистрибьюторами.

Желая получить более выгодные цены, увеличить объем и по другим соображениям, они могут сами покупать сырье и создавать готовую продукцию.

И можно запустить завод по производству потолков из ПВХ без предварительного опыта.

Итак…

Вам нужна линия по производству потолков из ПВХ для переработки сырья в готовые потолочные панели из ПВХ, которые вы можете продавать другим поставщикам или напрямую конечному пользователю.

Потолок из ПВХ в ванной

Какое сырье необходимо для изготовления потолка из ПВХ?

2.

22

Сырье	Функция
1.       Поливинилхлоридная смола SG-5	Синтетический пластиковый полимер
Белый минерал, используемый в качестве наполнителя
3.       Стеариновая кислота	Используется в качестве термостабилизатора ПВХ, предотвращает коксование, смазка, пластификатор
4.
5.      Отбеливающее средство	Желто-зеленый порошок, используется для осветления и отбеливания ПВХ-пластиков
6.      Диоксид титана (Ti02)	Пигмент, улучшающий устойчивость панелей к УФ-излучению, глянец, белизну
7.      CPE (хлорированный полиэтилен)	Повышает устойчивость потолка из ПВХ к атмосферным воздействиям, огнестойкость и гибкость.



 Сырье CaCo3

1.2. Что такое потолочные панели из ПВХ и потолочные плиты из ПВХ?

Прежде чем двигаться дальше…

Позвольте мне провести различие между потолочными планками из ПВХ и плиткой.

Потолочные плиты из ПВХ в основном имеют квадратную форму. Их размеры 600 мм и 600 мм. Вы услышите, как их обычно называют тайлами 2 фута на 2 фута.

С другой стороны:

Потолочные панели из ПВХ имеют прямоугольную форму. Они имеют разную ширину. Общие ширины на рынке включают 18 см, 20 см, 25 см, 30 см и 60 см.

Они также имеют различную толщину, например, 5 мм, 5,5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм и 20 мм. №

Еще одной отличительной чертой является то, что потолочные панели из ПВХ длиннее, чем потолочные панели из ПВХ. Обычные длины включают 5,8 м или 5,95 м. Но вы можете настроить длину в соответствии с требованиями ваших клиентов.

1.2.1.

Почему их также называют планками для подвесных потолков из ПВХ?

Подвесной потолок также называют встроенным, дополнительным, Т-образным, сетчатым или подвесным потолком.

Состоит из решетчатых конструкций, подвешенных к существующему потолку или подвесной конструкции. Потолочные доски и плитки из ПВХ обычно устанавливаются на существующей несущей системе, отсюда и название подвесной потолок .

Оказывается, использование подвесного потолка дает множество преимуществ. Он скрывает инфраструктуру здания, такую ​​как электропроводка, трубопроводы и т. д.

Они также обеспечивают легкий доступ во время ремонта и регулярных осмотров. Они удобны для сокрытия проблем, например, когда крыша ранее была повреждена.

Подвесные потолки чаще всего встречаются в одноэтажных домах, ванных комнатах на верхних этажах, офисах и т. д.

1.2.2. Что такое отделка кромки потолка из ПВХ?

Кромка из ПВХ

При монтаже панелей из ПВХ необходима обрезка кромки. Они используются для обеспечения аккуратного и плотного соединения между открытыми потолочными панелями из ПВХ. Некоторые из них используются для подвески, а другие в качестве периметров.

Для изготовления кромок и углов используются различные материалы, такие как ПВХ и алюминий.

На рынке кромочные планки и решетки/подвесные системы обычно относятся к потолочным аксессуарам.

1.3. Особенности линии по производству потолков из ПВХ

Линия по производству потолков из ПВХ состоит из ряда машин, работающих вместе для преобразования сырья в красивые потолочные панели из ПВХ.

Линия по производству потолков из ПВХ

Here is a quotation of the main components of the line:



229. VACUUM1222222221 VACBUUM1122222221222222221.0222

No.	Machine Name	Quantity
1	Screw feeder	1 set
2	Конический двойной винтовой экструдер	1 Установите
3	ПРИМЕР	1 SET
4
4
5	Traction machine	1 set
6	Automatic cutting machine	1 set
7	Stacker	1 set
8	Hot stamping (optional )	1 комплект
9	Высокоскоростной миксер для ПВХ (дополнительно)	1 комплект

 0010

Смешивание сырья (CaCo ₃ + смола ПВХ + добавки) → Автоматическая подача → Экструзия → Формование штампа → Вакуумная калибровка и охлаждение → Отвод ленты → Горячее тиснение/печать (дополнительно) → Резка → Укладка в штабель

Каждый процесс выполняет машина. К ним относятся:

1.3.1. Смеситель горячей и холодной воды

Первым оборудованием на любом заводе по производству ПВХ является смеситель горячей и холодной воды из ПВХ.

Вы используете его для смешивания, окрашивания, размешивания и сушки сырья. Это делает их готовыми к процессу экструзии.

Смеситель для горячей и холодной воды состоит не из одного бака, а из двух:

• Бак для горячего смешивания
• Бак для смешивания с охлаждением

Подробнее о высококачественном смесителе из ПВХ Benks можно узнать здесь.

1.3.2. Шнековый загрузчик

Шнековый загрузчик подает материалы из бункера в бункер экструдера.

А где взять материал?

Ну, материал может быть выгружен из бака холодного смесителя после холодного и горячего смешивания.

Или вручную кормят рабочие.

Подающая трубка шнекового погрузчика наклонена под углом. А внутри него находится постоянно вращающийся винтовой винт.

Наш шнековый погрузчик для производства потолков из ПВХ имеет грузоподъемность 200 кг. И он оснащен вибрационным двигателем, который заставляет бак раскачиваться, способствуя свободному потоку порошка на шнек.

1.3.3. Двухшнековый экструдер

Линия по производству потолочных панелей из ПВХ Последующее оборудование

Преобразование порошка ПВХ, CaCo3 и других добавок в однородный расплавленный полимер является основной функцией экструдера.

Процесс включает нагревание смолы и ее добавок внутри бочки. Тепло обеспечивается литыми алюминиевыми электронагревателями.

Также в двухшнековом экструдере есть два шнека, которые срезают, сжимают и транспортируют полимер вперед.

Выбор экструдера является важным шагом при покупке машины для экструдирования потолков из ПВХ. Итак, что вы должны искать?

• Качество электрической системы экструдера. Для наилучшего качества выбирайте проверенные и известные бренды
• Производительность
• Диаметр шнека
• Производительность
• Марка редуктора и главного двигателя

Компания BENK анализирует ваши потребности и рекомендует наиболее подходящий экструдер. У нас также есть различные модели линий по производству потолков из ПВХ. И у каждого есть спецификация экструдера, как показано в этой таблице.

2

Модель	51/105	55/110	65/132
Ширина изделия	250mm	200mm/300mm /400mm/500mm	300mm/400mm/ 500mm/600mm
Extruder	SJSZ51/105	SJSZ55/110	SJSZ65/132
Capacity за 24 часа	>800 м2	>1200 м2	>1600 м2

Наш шнек и цилиндр могут работать со смесью с процентным содержанием CaCO3 от 30% до 80%.

Но некоторым покупателям нравится, когда в формуле содержится больше кальция. Обычно это происходит потому, что карбонат кальция дешевле, чем смола ПВХ, и добавление его в большем количестве снижает стоимость. Однако это может повлиять на срок службы шнека и цилиндра.

Когда вам нужно больше кальция, до 200%. Мы изготовим ствол и винт из материала СКД-11 вместо биметалла, чтобы продлить срок службы компонентов.

Наконец, отмечу фирменные детали, используемые в экструдере:

• Шнек и цилиндр – импортного немецкого образца
• Используемая сталь – 38CrMoALA с абразивным азотирующим слоем масло
• Главный двигатель – Siemens Марка
• Коробка передач – редуктор Jiangyin лучшего бренда в Китае
• Инвертор – ABB
• Контактор – Schneider
• Реле – Schneider
• Цифровые регуляторы температуры – Omron
• Вентиляторы охлаждения – Высокочастотные экструдеры

7 системы защиты, включая перегрузку по току, перегрузку по крутящему моменту, сигнализацию блокировки масляного тракта, системы защиты двигателя и полярности и т. д.

1.3.4. Формовочная матрица

Осмотр панели ПВХ, когда она покидает формующую головку и поступает в вакуумный калибратор

Расплавленный полимер в горячем состоянии очень податлив и может принимать любую форму, простую или сложную.

Формование экструдата происходит в экструзионной головке. Для потолочных панелей из ПВХ нам понадобится плоское прямоугольное сечение с рифленой сердцевиной.

Головка головки устанавливается на экструдер, через нее протекает расплавленный полимер. Но очень важное явление имеет место, когда экструдат выходит из головки.

Экструдат, выходящий из матрицы

Точно, это называется набухание матрицы. Объясню как можно проще.

Внутри матрицы молекулы полимера ориентированы в прямом направлении. Но когда они выходят, они расслабляются или распутываются. Это приводит к тому, что экструдат кажется набухающим во всех направлениях, когда он выходит.

Вы также можете назвать это молекулярной релаксацией. Можно ли это остановить?

Да, нам просто нужно ориентировать молекулы полимера в прямом или машинном направлении.

И это роль съемника / тянущего устройства, которое является частью оборудования для производства потолков из ПВХ. Вскоре вы узнаете больше о съемнике.

При изготовлении потолочной экструзионной головки из ПВХ важно использовать прочные материалы. В нашем случае мы используем 3Cr13/3Cr17.

Замена головки

Регулировка головки позволяет контролировать толщину или ширину потолков из ПВХ. Вы также можете поменять местами штамп, чтобы сделать разные рисунки.

Однако замена штампа требует остановки всей производственной линии. Что еще более важно, экструдер охлаждается и его нужно снова нагревать.

Это переключение может занять до 2 часов. Вот почему всегда рекомендуется иметь отдельную линию, например, если вы хотите производить стеновые панели из ПВХ или другие формы профилей из ПВХ.

1.3.5. Вакуумный калибровочный стол

После того, как экструдат покидает экструзионную головку, он сразу же втягивается в инструмент для вакуумной калибровки. В большинстве линий для экструзии пластика калибровочный блок работает в паре с баком распылительного охлаждения.

Но это не обязательно для линии по производству гипсовых потолочных панелей из ПВХ. Так как потолочный профиль достаточно тонкий для воздушного охлаждения.

Вакуумная калибровочная форма с водяным и вакуумным соединениями

Какова роль калибровочного стола?

1. Охлаждение
2. Калибровка

Калибровка выполняется в вакуумном калибровочном инструменте. Он обрабатывается, чтобы соответствовать форме и точным размерам конечного продукта.

На его поверхности вы увидите разъемы для воды и вакуума. Под столом вы найдете вакуумные насосы и блок рециркуляции воды (состоящий из водяного насоса, теплообменника и соединений).

Элементы управления для калибровки воды и вакуума

Во время производственного цикла вакуумные насосы снижают давление внутри формы, что приводит к расширению воздуха внутри потолочного профиля.

Таким образом, профиль прижимается к вакуумной форме и затвердевает при контакте с холодной поверхностью.

Помните, у нас есть холодная вода, текущая внутри формы калибратора по водяным каналам. Как только тепло отводится от профиля, вода проходит через теплообменник для охлаждения.

Датчик скорости, установленный рядом с калибровочной формой

Дальнейшее охлаждение происходит в конце стола, где ряд труб обдувает профиль холодным воздухом.

Вы можете быстро отсоединить и заменить калибровочную форму при изготовлении различных профилей. Более того, стол очень компактен — всего 3 метра.

Его также легко регулировать вверх и вниз, влево или вправо, чтобы правильно совместить его с экструдером и другим последующим оборудованием.

Панель управления также имеет простые элементы управления вакуумными насосами, водяными насосами, съемником и воздуходувкой. И кнопка срочной остановки на случай непредвиденных ситуаций.

1.3.6. Тяговое устройство/съемник

Тяговое устройство с резиновым блоком

Съемник должен тянуть экструдат по мере его выхода из матрицы с постоянной скоростью (при правильном коэффициенте вытяжки).

Например, если скорость отрыва больше, чем скорость экструзии. Профиль будет растянут.

В нашей машине для снятия потолка из ПВХ мы используем две гусеницы, состоящие из резиновых блоков. Они подходят для гладкой поверхности потолочного профиля и при необходимости могут обеспечить высокое сцепление.

Процесс вытягивания

Также следует знать, что съемник имеет большую длину. Таким образом, потолочные панели из ПВХ можно захватывать с меньшим усилием, что предотвращает деформацию профиля.

Скорость подъема 0,5-5 м/мин. А верхний ремень можно опустить или поднять.

Мы также используем лучшие фирменные детали для электрических компонентов съемника, таких как инвертор ABB для управления скоростью.

1.3.7. Резак

Резак зажимает потолочную панель

Когда резчик ПВХ потолка получает сигнал резки, он зажимает профиль. И перемещает свою режущую пилу слева направо.

Отрезная пила

Делает один высокоскоростной проход. Рез чистый, без пыли и точный.

1.3.8. Укладчик

После резки профиль выталкивается из резака. Штабелер прост в эксплуатации и может выполнять штабелирование автоматически.

Штабелирование панелей

Разгрузка осуществляется пневматическим цилиндром. А поверхность, соприкасающаяся с профилем, изготовлена ​​из нержавеющей стали 304.

1.4. Машины для обработки поверхности

Без какой-либо отделки потолочные панели из ПВХ будут простыми и непривлекательными. Вы можете использовать три основных метода декорирования поверхности:

• Цветная печать
• Ламинирование
• Горячее тиснение

Вкратце рассмотрим машины, необходимые для выполнения этих процессов.

1. УФ-принтер

УФ-принтер также называют планшетным или струйным планшетным принтером. Он использует УФ-отверждаемые чернила для создания сложных и полноцветных изображений на потолочных панелях из ПВХ. Печать обычно выполняется в автономном режиме.

 Печатный потолок

Не многие линии по изготовлению подвесных потолков из ПВХ используют УФ-принтер. Это также очень дорого (от 20 000 до 9 долларов США).0,000).

Печатающая головка также подходит для печати на металле, стекле, керамике, коже, камне и т. д.

1. Машина для ламинирования

Итак, сначала:

Что такое ламинирование? Ламинирование – это процесс наклеивания печатного материала на поверхность потолочной доски из ПВХ.

Ламинирование не только улучшит внешний вид доски, но и защитит ее от пятен, влаги, царапин и всего, что может сократить срок ее службы.

В процессе производства потолков из ПВХ ламинирование может выполняться в режиме онлайн. Вам необходимо приобрести машину для ламинирования потолочных панелей из ПВХ.

Может быть установлен после тянущего устройства. Но его также можно использовать в автономном режиме.

При использовании этого станка вам необходимо приобрести шпон из ПВХ-пленки. Они могут иметь различную отделку, включая дерево, мрамор, 3D-дизайн и т. д.

Вы также встретите термины «холодное ламинирование» и «горячее ламинирование». Когда дело доходит до ламинирования потолочных досок из ПВХ, предпочтительным является ламинирование холодным клеем.

С помощью этой техники удаляется подложка ПВХ-пленки, обнажая клеевой слой. Затем пленка прижимается к потолочной доске из ПВХ и приклеивается к ней.

Для горячего ламинирования клей необходимо активировать, пропуская слой, содержащий клей, над горячими валиками, поддерживаемыми при температуре от 210 до 240 ^o C.

Так сколько же стоит машина для ламинирования потолочных панелей из ПВХ?

Ну, это стоит от 10 000 до 20 000 долларов.

Машины для холодного ламинирования дороже, чем машины для горячего тиснения. Но с положительной стороны, они не потребляют много энергии.

Потолочная панель из ламинированного ПВХ

1. Горячее тиснение

Так что же такое горячее тиснение?

Это процесс с использованием тепла и давления для переноса краски с фольги на поверхность потолочных досок из ПВХ.

Линии для производства потолков из ПВХ методом горячего тиснения пользуются большой популярностью у клиентов. Это связано с их простотой.

При использовании машины для горячего тиснения вам потребуется приобрести предварительно напечатанную ПВХ-пленку для потолочных планок. Но они имеют множество дизайнов, которые вы можете получить от разных поставщиков.

1.5. Преимущества нашей линии по производству потолков из ПВХ

• Система управления PLC – для надежной и стабильной работы. ПЛК управляет движением линии, обеспечивая синхронность соответствующих скоростей.
• Большая система принудительного охлаждения – для блока калибровки , , обеспечивающая отличный эффект калибровки и стабильную степень калибровки.
• Тяга типа Caterpillar – Нижняя фиксированная, а верхнюю можно отрегулировать в соответствии с толщиной доски.
• Прочная конструкция – машины имеют прочную конструкцию с рамой из холоднотянутой стали.
• Высокая степень автоматизации – экономит трудозатраты. И повысить производительность. Это также обеспечивает стабильное качество продукции.
• Новейшая проверенная конструкция – с использованием деталей известных брендов, что обеспечивает стабильность производственной линии.
• Тщательно промаркированная линия со всеми элементами управления, обозначенными на английском языке, и инструкциями по эксплуатации на английском языке.
• Температура экструзии – контролируется интеллектуальными контроллерами Omron. Они отслеживают колебания температуры и саморегулируются.
• Низкое энергопотребление – Линия потребляет около 25 кВт в час.
• Гарантия качества – 12-месячная гарантия производителя на отсутствие механических дефектов. Мы также тщательно тестируем машины перед отправкой. А для любых дефектных изделий мы обеспечиваем техническую поддержку и бесплатную поставку запасных частей в течение первых шести месяцев.
• Высокая производительность и точность – маловероятно, что оборудование выйдет из строя. Наша машина для изготовления потолков из ПВХ требует минимального технического обслуживания.
• Низкий уровень брака – с точной формовкой, охлаждением и резкой, мало места для брака, возникающего из-за дефектных продуктов.
• Мало места – Обтекаемая линия занимает мало места. Это позволит вам даже добавить несколько строк на один и тот же склад.
• Бесплатная поддержка формул – Начните работу в кратчайшие сроки, воспользовавшись нашей бесплатной поддержкой формул.

Глава 2: Цена производства потолков из ПВХ

Рисунок 19: Цена потолочных панелей из ПВХ

2.1. Цена

Сколько вы готовы заплатить за новую линию по производству потолков из ПВХ?

Цена варьируется от 20 000 до 50 000 долларов.

Вас также может интересовать цена подвесного потолка из ПВХ. В Китае готовые потолочные панели из ПВХ стоят от 1,80 до 10 долларов за квадратный метр. Затраты сильно зависят от типа используемой отделки.

2.2. Почему мы можем дать вам лучшую цену на машину для производства потолков из ПВХ

Не секрет, что многие покупатели стекаются к китайским производителям в поисках низких цен.

Импорт нашей линии по производству потолков из ПВХ также означает, что вы получите качественное оборудование по конкурентоспособным международным ценам.

Хотя многие считают, что причиной низких цен на машины является более дешевая рабочая сила. На самом деле общая стоимость труда составляет лишь небольшую часть стоимости машины. И рабочая сила здесь не слишком дорогая и не дешевая.

Компания Benk может предложить вам отличные цены благодаря:

• Доступу к сложной и продуманной электронной цепочке поставок — поскольку все больше компаний открывают магазины в стране, легко получить внутри страны большинство компонентов, необходимых для производства ПВХ. линия по производству потолков.
• Эффективная система логистики – включает в себя инфраструктуру, такую ​​как порты, железные и автомобильные дороги. Высокоразвитая система логистики обеспечивает более низкие транспортные расходы. И когда вы заказываете линию для производства потолков из ПВХ, благодаря хорошей инфраструктуре она доставляется в порт отгрузки в течение короткого времени.
• Коммунальные услуги – Вдобавок электроэнергия, поставляемая в промышленные зоны, обычно дешевле, чем даже для обычных домохозяйств. Таким образом, мы можем сохранить наши накладные расходы на низком уровне и передать преимущества экономии затрат нашим клиентам.

Есть и другие факторы, которые делают покупку линии для производства потолков из ПВХ дешевле от Benk Machinery. Кроме того, вы получаете доступ к нашему кадровому резерву, состоящему из высококвалифицированных специалистов с большим опытом работы в экструзионной отрасли.

2.

3. Крупные мировые бренды используют нашу продукцию

Наши машины уже пользуются популярностью у наших зарубежных клиентов. Мы экспортируем машины в Юго-Восточную Азию, Россию, Африку, Ближний Восток и другие страны.

Более того, у нас есть больше экструзионных линий на тот случай, если вам нужно расширить предложение своей продукции, включая линии для производства пластиковых труб, машины для производства пластиковых профилей, оборудование для переработки и промывки пластика, а также другие продукты.

Глава 3: Гарантия соответствия

3.1. Преимущества выбора BENK

1. Многолетний опыт проектирования и продажи оборудования для экструзии пластмасс.
2. Наша команда состоит из техников и инженеров, которые много лет проработали в компаниях по экструзии пластмасс и других крупных производителях оборудования.
3. Нам доверяют крупные производители пластика.
4. Мы предлагаем техническую поддержку компаниям, производящим пластмассы, в решении их проблем с экструзией.
5. Тестирование формулы в нашей экструзионной лаборатории и бесплатная поддержка рецептуры после покупки машины для производства панелей из ПВХ.
6. Наблюдает за инженерами, побывавшими во многих местах.
7. Стабильные линии с высокоскоростными выходами.
8. Сертифицировано CE/IS09001:2008/SGS

Логотип CE

9. Короткие сроки поставки 30-60 дней в зависимости от вашего заказа.
10. Установка на месте и обучение ваших операторов до тех пор, пока они не смогут самостоятельно управлять машиной.
11. Быстрый ответ на ваши сообщения.
12. Мы занимаемся разработкой, исследованием и производством новых и более совершенных линий для экструзии пластмасс.
13. Мы будем работать с вами для построения взаимовыгодного партнерства. И мы рассматриваем вас как часть нашей растущей семьи производителей пластмасс.
14. Приглашаем Вас посетить нашу компанию в любое время.

3.2. Сложно ли привезти из Китая?

Нет, вам нужно только следовать правильным процедурам импорта в вашей стране. И работать с опытной компанией, как мы.

Наш процесс продаж очень прозрачен. Сначала вы делаете запрос, и после общения с нашей командой вы можете решить заказать у нас линию для производства потолков из ПВХ. Далее следует подписание договора со всеми оговоренными условиями. И правильно оформить договор.

Обычно перед началом производства линии по производству потолков из ПВХ вносится предоплата в размере 30%.

Во время производства наша команда может информировать вас о каждой важной вехе. После того, как машина готова, мы тестируем ее. И мы приглашаем вас и других потенциальных клиентов посмотреть его в полном объеме.

Перед отгрузкой, когда вы оплачиваете оставшиеся 70%. Мы обещаем сделать импорт оборудования для изготовления потолков из ПВХ максимально простым, безопасным и понятным.

Глава 4: Почему за потолками из ПВХ будущее

Качественные потолочные панели из ПВХ, производимые нашей линией

4.1. История

Как материал, ПВХ используется уже много лет с момента его патентования в 1913 году. Но потолки из ПВХ — это недавняя инновация, а облицовка из ПВХ производится в Европе с 1970-х годов. А некоторые китайские компании начали производить ПВХ-панели для внутреннего рынка в 1990-х годах.

За последнее десятилетие потолки из ПВХ распространились по всему миру от Восточной Европы в таких странах, как Украина, до стран Южной Америки, таких как Бразилия, Индия, Африка, Ближний Восток, Европа, Великобритания и Северная Америка.

Как видите, потолки из ПВХ используются на многих рынках, что делает создание нового завода по производству потолков из ПВХ жизнеспособным предприятием.

4.2. Потолок из ПВХ в сравнении с существующими альтернативами

Дерево

Пример деревянного потолка

Доски из цельного дерева в основном используются для создания несущей конструкции, на которую устанавливается кровля, и подвешиваются подвесные потолочные решетки.

Производные древесины, такие как ДВП, ДСП, фанера, МДФ, обычно используются в качестве материалов для подвесных потолков. Есть ли у них преимущества?

Да, деревянные потолки известны своей отличной теплоизоляцией. Их можно легко покрасить. И может предложить отличные акустические свойства.

Но они также имеют некоторые ограничения:

– ДСП и МДФ могут выделять формальдегид, вызывающий раздражение глаз и грудной клетки

– На рынках, где лесозаготовки запрещены, изделия из дерева могут быть дорогими

– Большинство деревянных потолочных материалов не являются водонепроницаемыми . Например, на ДСП под дождем появятся пятна, а краска отслоится.

Гипсокартон

Устройство гипсового потолка

Гипс представляет собой мелоподобный материал, состоящий из дигидрата сульфата кальция. Он доступен в природе. В настоящее время гипсокартонные листы широко используются в подвесных потолках. Есть ли у них преимущества?

Ну, они обладают отличными огнезащитными свойствами. Так они не будут способствовать распространению огня. Они могут быть установлены быстро, хотя они требуют много внимания. Они также известны своей отличной звукоизоляцией и универсальностью.

Но у них есть и недостатки:

– Во-первых, гипсокартонные листы могут быть очень хрупкими при транспортировке и требуют очень бережного обращения. Они легко треснут или сломаются при ударе.

– Гипсокартонные плиты не являются водонепроницаемыми и подвержены воздействию воды. Кроме того, существуют гигроскопичные вещества, склонные впитывать и удерживать воду.

– Они также склонны к развитию плесени и грибка.

Потолочные панели из ПВХ

Потолочные панели из ПВХ с замковым механизмом

Потолочные панели и плитки из ПВХ были изобретены для решения проблем, с которыми сталкиваются обычные потолочные материалы, включая металл, дерево, гипсокартон, гипсокартон и т. д.

• Не требуют дополнительной отделки, такой как покраска, лакировка или лакировка
• Износостойкий и устойчивый к царапинам
• Экологически чистый, так как подлежит вторичной переработке
• Широкий выбор рисунков, рисунков и цветов, включая дерево, мрамор, реалистичные фотографии
• Хорошие тепло- и электроизоляционные свойства
• С ним легко работать, его можно резать, пилить, прибивать гвоздями и склеивать
• Легко чистить. А клиентам нужна только ткань, чтобы вытереть грязь или пыль.
• Гибкие и легко формируемые
• Они легкие и могут защелкиваться друг в друга, что упрощает их установку
• Подходит для проектов «сделай сам»
• Недорого для клиентов, которые ищут их для экономии средств в своих проектах
• Очень универсальны, поскольку они отлично подходит для офисов, гостиных, ванных комнат и открытых пространств
• Водостойкий в отличие от изделий из дерева и гипса.

Недостатки:

• Низкая ударопрочность в отличие от массивной древесины
• Может быть повреждено под воздействием высокой температуры, например, от ламп накаливания.
• Не может быть легко перекрашен

4.3. Как установить ПВХ потолки?

Итак, как укладываются потолочные панели и плитки из ПВХ?

Для плитки металлическая сетка из квадратов должна быть подвешена к нависающей конструкции.

Панели намного проще в установке. Их можно вставлять друг в друга. Вы также можете прибить или прикрепить их к деревянным балкам. Вы можете узнать больше, посмотрев это видео:

Некоторые из инструментов, используемых для установки потолка ПВХ

Кромочные планки

Контактная информация

Клиенты осматривают линию по производству потолочных панелей из ПВХ

Начните свое путешествие по производству потолков из ПВХ вместе с нами сегодня. Вы можете связаться с нами по:

Отправить электронное письмо на [email protected]

Позвонить по телефону 0086-512-58

3

WeChat/WhatsApp +86-13052271776

Контактная страница

Вы также можете отправить нам сообщение через наш чат. Мы ответим, как только сможем. Также общайтесь лицом к лицу с нами во время различных торговых выставок. Посетите наш блог, чтобы узнать о прошедших и предстоящих мероприятиях.

Каталожные номера

2. Предпочтительные потолочные панели из дерева и пластика





Plastics challenge: потолочные плиты из переработанного пластика

От: Innovation, Science and Economic Development Canada

Министерство внутренних дел Канады ищет решение, которое будет способствовать экономике замкнутого цикла за счет переработки пластика в потолочные плиты и соответствует высоким стандартам безопасности без химических выбросов. Существующие потолочные плиты представляют собой подвесные потолочные минеральные акустические плиты. Нам нужно что-то сопоставимое по акустическим, изоляционным и огнестойким характеристикам, но сделанное из 100% переработанного пластика.

Спонсор вызова: Глобальные дела Канада (GAC)

Механизм финансирования: Контракт

Дата открытия: 12 февраля 2020
Дата закрытия: 9, 2020 14:00. Пожалуйста, обратитесь к извещению о тендере для этого вызова на покупку и продажу.

Войдите в систему, чтобы просмотреть отправленные материалы. Во всем мире существует накопление пластика, эквивалентное одной тонне на человека. Учитывая, что меньше 9% пластика, произведенного в период с 1950 по 2015 год, был переработан (источник обеих статистических данных: https://ourworldindata.org), перед нами стоит задача найти способы переработки пластика гораздо больше, чем это делается в настоящее время. На уровне департаментов перед нами стоит задача закупать товары и услуги, снижающие интенсивность выбросов (https://www.canada.ca/en/treasury-board-secretariat/services/innovation/greening-government/strategy.html).

В связи с тем, что в одном из наших зданий проводится 10-летний ремонт, мы ищем более экологичные строительные материалы. В соответствии со стратегией правительства по экологизации мы стремимся к тому, чтобы реконструкция здания Лестера Б. Пирсона получила золотой сертификат LEED v4. Это требует, чтобы мы использовали нетоксичные, переработанные или восстановленные материалы. 100% переработанные пластиковые потолочные плиты будут способствовать достижению целей департамента, но также или, в более широком смысле, это будет соответствовать федеральным обязательствам, принятым в Федеральной стратегии устойчивого развития, по увеличению содержания переработанных материалов в закупаемых пластиковых изделиях (https://www.fsds-sfdd). .ca/index.html#/en/detail/all/keyword:пластик). Помимо соответствия требованиям LEED Gold, мы обязаны использовать нетоксичные материалы в наших зданиях. В настоящее время на рынке нет потолочных плит, полностью изготовленных из переработанного пластика и не производящих никаких химических выбросов. С 6561 сотрудником в 2019 году(https://www.canada.ca/en/treasury-board-secretariat/services/innovation/human-resources-statistics/population-federal-public-service-department.html), некоторые с химической чувствительностью, мы хотели бы иметь нетоксичную потолочную плитку, которую мы можем использовать в любом текущем или будущем ремонте. Кроме того, имея четыре здания в национальном столичном регионе и 178 миссий, Министерство внутренних дел Канады потенциально является надежным клиентом, способным закупать этот продукт в долгосрочной перспективе.

Желаемые результаты и соображения

Основные (обязательные) результаты

Предлагаемые решения должны:

1. быть потолочной плиткой;
2. быть простым в установке;
3. полностью из переработанного пластика;
4. не выделяют вредных химических веществ;
5. быть сравнимой или меньшей по весу, чем стандартная акустическая минеральная плитка;
6. уменьшить шум на 85%;
7. быть достаточно привлекательным для использования в правительственных учреждениях;
8. быть сравнимой или лучшей по цене со стандартной акустической плиткой, представленной на рынке в настоящее время;
9. иметь сравнимые или лучшие огнезащитные свойства, чем стандартная акустическая плитка; и
10. иметь сравнимые или лучшие изоляционные свойства, чем стандартная акустическая плитка;
11. быть пригодным для вторичной переработки

Исходная информация и контекст

Стратегия правительства по экологизации утверждает, что федеральное правительство создаст устойчивые рабочие места и к 2030 году переведет не менее 75% по весу пластиковых отходов со свалок. GAC находится в разгаре реконструкции здания Lester B. Person, площадью около 41 000 квадратных метров, и хотели бы установить потолочные плиты с максимально экологичными свойствами — потолочные плиты из 100% переработанного пластика без химических выбросов. Уже на рынке продукт, который сделан из 98% переработано с низким уровнем химических выбросов, но мы ищем потолочную плитку, которая сделана из 100% переработанного пластика и не выделяет никаких опасных химических веществ. Он должен соответствовать или превосходить стандарты существующих минеральных акустических плит. У Канады есть потенциальные возможности для лидерства, если мы сможем разработать этот продукт. Во всем мире ведется поиск решений проблемы пластика.

Максимальная стоимость контракта

Результатом этого испытания может быть несколько контрактов.

Максимальное финансирование, доступное для любого контракта Фазы 1, вытекающего из этого Конкурса, составляет 150 000,00 канадских долларов без учета применимых налогов, расходов на доставку, проезд и проживание, по мере необходимости, на срок до 6 месяцев (исключая представление окончательного отчета).

Предполагаемое количество контрактов Фазы 1: 2

Максимальное финансирование, доступное для любого контракта Фазы 2, вытекающего из этого Конкурса, составляет 600 000,00 канадских долларов без учета применимых налогов, расходов на доставку, проезд и проживание, по мере необходимости, на срок до 12 месяцев (исключая подачу итогового отчета). Только подходящие предприятия, успешно завершившие этап 1, будут рассматриваться для участия в этапе 2.

Предполагаемое количество контрактов Фазы 2: 1

Это раскрытие сделано добросовестно и не обязывает Канаду заключать контракт на общее приблизительное финансирование. Окончательные решения о количестве грантов для Фазы 1 и Фазы 2 будут приниматься Канадой на основе таких факторов, как результаты оценки, приоритеты ведомства и наличие средств.

Поездки:

Для Этапа 1 предполагается, что для двух встреч победителю(ам) торгов потребуется приехать в место, указанное ниже:

Установочное совещание
Оттава, Онтарио

Заключительное совещание по обзору
Оттава, Онтарио,

Право на участие

Предложения по решению могут быть представлены только малым предприятием, которое соответствует всем следующим критериям:

2 5

: прибыль

зарегистрирована в Канаде (на федеральном или провинциальном уровне)

499 или меньше штатных сотрудников ^{Сноска *}

научно-исследовательская и опытно-конструкторская деятельность, осуществляемая в Канаде

50% или более его годовой заработной платы в настоящее время выплачивается сотрудникам и подрядчикам, которые проводят большую часть своего времени, работая в Канаде. ^{Сноска *}

место работы ^{Сноска *}

50% или более руководителей высшего звена (вице-президент и выше) имеют Канаду в качестве основного места жительства ^{Сноска *}

Критерии оценки

Официальным источником Критериев оценки для этой задачи является Государственная электронная система торгов (Купля-продажа) (https://buyandsell.gc.ca/procurement-data/tender-notice/PW-20-00899125)

В случае несоответствия между приведенной ниже информацией и информацией, опубликованной на сайте «Купить и продать», приоритет будет иметь «Купить и продать».

Участник торгов должен заполнить Электронную форму подачи заявки на конкурс, указав информацию, достаточную для того, чтобы Канада могла оценить предложение в соответствии с критериями и Схемой оценки. Информация должна демонстрировать, насколько предложение соответствует критерию.

Часть 1: Обязательные критерии

Предложения должны соответствовать всем обязательным критериям, определенным при достижении «Успешно», чтобы перейти к Части 2. Предложения, которые не соответствуют всем обязательным критериям, будут считаться не отвечающими требованиям и не подлежат дальнейшему рассмотрению.

Обязательные критерии

(предложение участника торгов должно быть адресовано)

Вопрос 1 a: Объем

Опишите предлагаемое решение и продемонстрируйте, как оно отвечает поставленной задаче. Включите в свое описание научную и технологическую основу, на которой предлагается решение, и четко продемонстрируйте, как решение отвечает всем Essential Outcomes (если указано) в разделе «Желаемые результаты» в Уведомлении о вызове.

Схема оценки (Обязательно – Пройдено/Не пройдено)

Пройдено

Предлагаемое участником тендера решение четко сформулировано, находится в рамках задачи и касается всех основных результатов (если они указаны) в Уведомлении о вызове.

Сбой

Предлагаемое решение сформулировано как выходящее за рамки задачи.
ИЛИ
В предложении четко не показано, как предлагаемое решение обеспечивает достижение всех основных результатов, перечисленных в задаче.
OR
Предложенное решение плохо описано и не допускает конкретного анализа.
ИЛИ
Практически отсутствуют научные и/или технологические доказательства того, что предложенное решение может решить эту проблему.

Вопрос 2: Текущий уровень технологической готовности (TRL)

1. Укажите текущий TRL предлагаемого решения. (Раскрывающееся меню электронной формы отправки Challenge Stream)
2. Опишите научно-исследовательские и опытно-конструкторские работы, которые были проведены для доведения предлагаемого решения до заявленного TRL.

Схема оценки (Обязательно – Пройдено/Не пройдено)

Пройдено

Участник торгов продемонстрировал, что предлагаемое решение в настоящее время находится между TRL 1 и 6 (включительно), и предоставил обоснование, пояснив исследования и разработки (НИОКР) предпринятое для приведения решения к заявленному TRL.

Неудовлетворительно

Участник торгов не представил достаточных доказательств того, что текущий TRL находится в диапазоне от 1 до 6 (включительно), включая:

1. Недостаточно/отсутствуют доказательства для решения TRL.
2. Решение предполагает разработку фундаментальных или фундаментальных исследований.
3. Решение демонстрируется при TRL 7 или выше.
4. Недостаточное/неясное/отсутствие обоснования, объясняющего НИОКР, которые были проведены для доведения решения до заявленного TRL.
5. Объяснение просто перефразирует описание данного уровня TRL.

Вопрос 3a: Инновация

Продемонстрируйте, как предлагаемое решение соответствует одному или нескольким из приведенных ниже определений инновации ISC:

1. Изобретение*, новая технология или новый процесс, которых в настоящее время нет на рынке.
2. Существенные изменения в применении существующих технологий/компонентов/процессов, которые применяются в условиях или условиях, для которых текущие приложения невозможны или неосуществимы.
3. Улучшение функциональности, стоимости или производительности по сравнению с существующей технологией/процессом, которые считаются современными или лучшими в отрасли.

* «Изобретение» определяется для целей ISC как: «Производственная конструкция или любое другое новое и полезное усовершенствование, которое является новым или новаторским, то есть не является общеизвестным или не является очевидным производным от существующего способа делать вещи.”

Схема оценки (Обязательно – Пройдено/Не пройдено)

Pass

Участник торгов продемонстрировал, что предлагаемое решение соответствует одному или нескольким определениям инноваций ISC.

Неудовлетворительно

Участник торгов не представил достаточных доказательств того, что текущий TRL составляет от 1 до 6 (включительно), включая:

• Участник торгов не представил достаточных доказательств того, что предлагаемое решение соответствует любому из определения инноваций; OR
• Участник торгов продемонстрировал, что предлагаемое решение является постепенным улучшением, «хорошим проектированием» или технологией, которая будет развиваться в обычном ходе разработки продукта (т. е. следующей версии или выпуска).

Вопрос 3b: Усовершенствованное состояние дел

Подробно опишите конкурентные преимущества и уровень развития по сравнению с существующими технологиями. Там, где это уместно, назовите существующие технологии, а также потенциальные заменители или конкурентов.

Чтобы продемонстрировать это, предложения должны включать следующую информацию:

• Улучшения (незначительные или существенные) по сравнению с существующими технологиями или заменами. Используйте прямое сравнение.
• Каким образом предлагаемая инновация создаст конкурентные преимущества в существующих рыночных нишах или рыночных пространствах.

Схема оценки (Обязательные критерии – Пройдено/Не пройдено + Баллы)

0 баллов/Не пройдено:

• Участник торгов не продемонстрировал, что предложенное решение превосходит существующие технологии, включая доступные конкурирующие решения; OR
• Предлагаемое решение минимально улучшает текущий уровень техники, но недостаточно для создания конкурентных преимуществ в существующих рыночных нишах; ИЛИ
• Заявленные достижения описаны в общих чертах, но не подтверждены конкретными измеримыми доказательствами.

5 баллов/Pass:

• Участник торгов продемонстрировал, что предлагаемое решение предлагает одно или два незначительных усовершенствования существующих технологий, включая доступные конкурирующие решения, которые могут создать конкурентные преимущества в существующих рыночных нишах.

12 баллов/проход

• Участник торгов продемонстрировал, что предлагаемое решение предлагает три или более незначительных усовершенствования существующих технологий, включая доступные конкурирующие решения, которые вместе могут создать конкурентные преимущества в существующих рыночных нишах; ИЛИ
• Участник торгов продемонстрировал, что предлагаемое решение предлагает одно существенное усовершенствование существующих технологий, которое может создать конкурентные преимущества в существующих рыночных нишах

20 баллов/Pass:

• Участник торгов продемонстрировал, что предлагаемое решение предлагает два или более существенных улучшения существующих технологий, включая доступные конкурирующие решения, которые, вероятно, создадут конкурентные преимущества в существующих рыночных нишах и могут определить новые рыночные пространства; OR
• Участник торгов продемонстрировал, что предлагаемое решение можно считать новым эталоном современного уровня техники, который явно опережает конкурентов и который, вероятно, определит новые рыночные пространства

Часть 2: Критерии оценки

Предложения должны соответствовать общему минимальному проходному баллу 50%, чтобы считаться отвечающими требованиям.
