монтаж, как сделать своими руками с подсветкой

Содержание

• Особенности одноуровневых потолков из гипсокартона
• Как выбрать гипсокартон для одноуровневого потолка
• Виды подсветки для одноуровневого потолка из гипсокартона
  • Точечные фонари
  • Ленточная светодиодная подсветка
  • Люстры и настенные бра
• Как подготовить потолок для монтажа гипсокартона
• Как сделать одноуровневый потолок из гипсокартона своими руками
  • Сборка основы
  • Укладка гипсокартона
• Варианты отделки потолка одноуровневого потолка из гипсокартона
• Советы по уходу за одноуровневым потолком из гипсокартона
• Заключение

В современном дизайне одноуровневый потолок из гипсокартона считается классикой жанра. Относительно простая и удобная конструкция подвеса дает возможность собрать несущий каркас с минимальными затратами, и главное – выполнить монтаж собственными руками. Несмотря на то, что уже существует достаточно большое количество проектов многоуровневых декоративных покрытий, простейший одноуровневый вариант может выглядеть не хуже, и при этом удается решить массу проблем с кривыми потолками и неправильно уложенными бетонными плитами перекрытия.

Особенности одноуровневых потолков из гипсокартона

На сегодня это наиболее простой и малозатратный способ привести помещение в норму. Но, прежде чем браться за работу, необходимо достаточно глубоко вникнуть в то, как и в какой последовательности выполняется монтаж одноуровневого потолка из гипсокартона.

Для новичков будет полезным узнать некоторые детали будущих работ:

• Листы гипсокартона, даже в одноуровневом варианте потолка, укладываются на предварительно смонтированный профиль. Листовой материал на основе гипса не тяжёлый, но определённо громоздкий, поэтому необходимо найти способ, как поднимать достаточно ломкий гипсокартон непосредственно к обрешетке;
• Из-за использования каркасной системы высота потолка в помещении уменьшится в среднем на 20-25 см. Если в квартире расстояние от пола до бетонной плиты перекрытия менее 230 см, то, возможно, гипсокартонная облицовка окажется не слишком удачной идеей;
• Помимо разбора технологии монтажных работ, будет неплохо заранее продумать оформление отделки и обустройство освещения.

Важно! Как правило, проблем с дизайном почти не бывает, но при разработке стиля и варианта оформления одноуровневой поверхности нужно вовремя остановиться в своих проектах. Несмотря на то, что всегда хочется сделать как лучше, опытные мастера советуют планировать облицовку как можно проще.

Ещё один нюанс, перед началом работ необходимо привести в порядок потолочное перекрытие. Особенно, если речь идёт о частном доме с потолочным перекрытием, подшитым фанерой, или ещё хуже — если этажом выше живут неблагополучные соседи, реально способные затопить квартиру. В такой ситуации сложно что-нибудь планировать, но на всякий случай черновые потолки подшивают пленкой или обрабатывают гидроизоляцияей.

Как выбрать гипсокартон для одноуровневого потолка

При планировании покупки материала необходимо учитывать следующие особенности:

• Если помещение относительно небольшое, ширина комнаты не более двух с половиной метров, то вполне возможно обойтись обычным потолочным гипсокартоном толщиной 8 мм.
  Если размеры помещения больше, плюс ко всему, отделка потолка выполняется в относительно новом доме, да еще на слабом фундаменте, то лучше всего для одноуровневого потолка подойдёт стеновой гипсокартон. Он несколько толще и тяжелее, но зато не придётся ремонтировать трещины и восстанавливать стыки между плитами;
• Для обустройства одноуровневого потолка подойдет обычный гипсокартон марки ГКЛ. Водостойкие и теплостойкие марки лучше не использовать, они предназначены для конкретных условий, например, для облицовки стен рядом с источниками тепла, или же выполнение отделки в специфических помещениях, таких как ванные комнаты, душевые кабины, моечное отделение в бане.

Если протечет крыша, или зальют соседи, замкнет проводка, то одноуровневый потолок из водостойкого гипсокартона не спасёт, так как вода всё равно проходит через потолочную облицовку. Огнестойкий гипсокартон не заблокирует фронт пламени, он лишь на какие-то минуты остановит разрушение каркаса и облицовки.

Так что ради этих минут нет смысла переплачивать, лучше потратить средства на покупку дополнительных инструментов.

Единственным условием, на которые необходимо ориентироваться, планируя одноуровневый потолок в квартире, является использование только качественного материала, как самого гипсокартона, так и монтажных профилей с подвесами. Хорошо известно, что ремонт гипсокартонной облицовки обходится дороже, чем небольшая переплата при покупке фирменного материала.

Кроме того, необходимо будет заранее спланировать и закупить необходимую арматуру, проводку, крепления светильников освещения или подсветки одноуровневого потолка. Большую часть деталей крепежа освещения нужно будет установить заранее, после того как будет собрана вся плоскость одноуровневого потолка, можно будет поставить фонари, ленточные или точечные приборы освещения, заодно подключить их к элементам управления, диммерам или блокам дистанционного управления.

Виды подсветки для одноуровневого потолка из гипсокартона

Традиционно для простой потолочной отделки гипсокартонными листами используется несколько типовых схем освещения:

• Точечные светильники, вмонтированные в потолочную поверхность;
• Ленточная подсветка, уложенная по периметру одноуровневого потолка;
• Классическое освещение с помощью подвесного светильника типа люстры либо накладной плафонной схемы;
• Настенные светильники и фонари, ориентированные на потолочную поверхность.

При этом простая и демократичная конструкция одноуровневого потолка позволяет использовать каждую схему раздельно либо комбинировать несколько вариантов в одной композиции. Получается не просто красиво, но еще и оригинально. При том, что конструкция самого одноуровневого потолка не может похвалиться оригинальностью, и по внешнему виду отличается от оштукатуренной бетонной плиты лишь идеально плоской поверхностью.

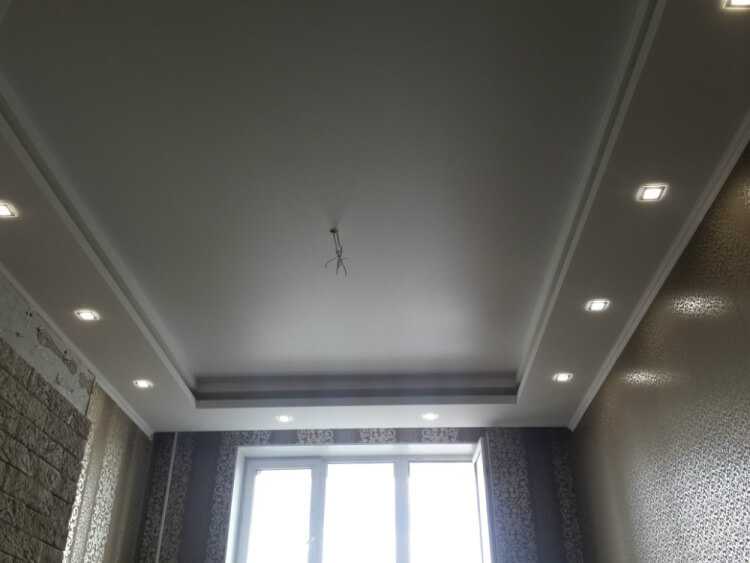

Точечные фонари

Данный тип освещения наиболее часто используется, как в в одноуровневых, так и в сложных многоуровневых композициях, совмещенных с натяжными и подвесными конструкциями. Точечный фонарь прост в обслуживании и ремонте. С его помощью удается распределить световой поток в те части помещения, где освещение наиболее важно.

Обычные точечные фонарики выглядят на плоской поверхности довольно скучно, поэтому чаще их используют в комбинации с люстрами или светодиодными лентами. Очень симпатично выглядят потолочные светильники на одноуровневом потолке из гипсокартона, фото, с гранеными рассеивающими плафонами.

Ленточная светодиодная подсветка

Использование светодиодных лент кардинально изменило дизайн и оформление одноуровневых потолков. Обычно тонкая цепочка светодиодов складывается по периметру потолка. Но с таким же успехом можно сформировать несколько фигур геометрических построений или просто уложить гибкий светильник в виде окантовки в центре потолочной поверхности.

Люстры и настенные бра

Одноуровневые потолки из гипсокартона считаются наиболее стойкими к температурным перепадам, ультрафиолету солнечного света. Поэтому под гипсокартоном можно устанавливать бра или подвесные источники света любой мощности и направленности. К примеру, для одноуровневых секционных потолков и бра, и люстры используются достаточно редко по двум причинам. Во-первых, выглядят они несколько устаревшими на фоне современного натяжного декора, а во-вторых, мощность светового потока оказывается слишком большой для полихлорвиниловой отделки.

Для настенной подсветки используются лампы теплого желтого света, освещение получается мягким и комфортным для зрения. Соответственно, отделку для одноуровневой композиции подбирают в тех же тонах, обычно кремовой или пастельной расцветки.

Как подготовить потолок для монтажа гипсокартона

После укладки гипсокартонных листов на потолочную основу одноуровневая отделка навсегда закроет доступ к плитам перекрытия, поэтому еще до начала работ нужно будет сделать следующее:

• Снять отслоившиеся фрагменты побелки, краски, куски штукатурки;
• Обработать бетонную или деревянную основу жидким противогрибковым агентом, высушить поверхность до начала укладки листов гипсокартона, чтобы избежать деформации материала;
• Проложить электропроводку и другие коммуникации;
• В местах предполагаемого монтажа подвесных светильников и люстр ставят кронштейны и держатели. Их крепят только на черновой потолок, небольшие точечные фонари монтируют непосредственно на гипсокартон.

Важно! Если соседи сверху регулярно подтапливают небольшими количествами воды, то бетон можно покрыть гидроизолирующей мастикой на полиуретановой основе.

Это обеспечит защиту от капельного протекания и выпотевания влаги, которые так же опасны для одноуровневого потолка, как и полноценный потоп. В гидроизоляции запотолочного пространства необходимо знать меру. Как минимум, закрытый гипсокартоном объем должен продуваться и вентилироваться, чтобы удалять остатки водяного пара, конденсирующегося на холодном бетоне.

Как сделать одноуровневый потолок из гипсокартона своими руками

Прежде всего, необходимо закупить монтажный профиль, крепеж и гипсокартонные листы, подвесы и еще много чего, полный список материалов приведен в таблице ниже.

Сборка основы

Процесс сборки каркаса одноуровневого потолка начинается с монтажа стартового профиля, планки крепят на дюбелях по периметру комнаты. Линию разметки можно выполнить с помощью лазерного уровня или обычного строительного прибора и малярных шнуров.

Следующим этапом на готовые направляющие укладывают потолочный профиль, так как вес одноуровневой облицовки небольшой, то шаг выбирают в пределах 0,6-0,7 м. Если на потолок укладывается стеновой гипсокартон, то пролет сокращают до 0,5 м.

Далее нужно установить П-образные подвесы из перфорированной ленты. На каждые 3-4 метра длины профиля одноуровневого потолка достаточно будет 6 подвесов. Для многоуровневых конструкций количество подвесов увеличивают на 40-50%.

Завершающим этапом сборки каркаса является установка крабов и перемычек жесткости. В результате должна получиться конструкция, напоминающая решетку.

Укладка гипсокартона

Монтаж листов выполняется в произвольном порядке, но в первую очередь укладывают те, которые могут поместиться на каркасе без обрезки. При этом кромка гипсокартона обязательно должна опираться на потолочный профиль.

Завершающим этапом сборки одноуровневого потолка считается заделка швов между кромками гипсокартона. Поверх стыка наклеивают ленту-серпянку, у нее одна сторона покрыта клейким составом, после чего швы забивают специальной шпаклевкой и затирают шпателем.

Варианты отделки потолка одноуровневого потолка из гипсокартона

После того как облицовка была уложена на каркасе и зашлифована теркой до гладкого состояния, остается выбрать способ отделки. Чтобы декоративный слой хорошо ложился на поверхность одноуровневого потолка, его штукатурят финишной смесью и затирают теркой повторно.

Самый простой вариант – покраска. Для одноуровневого потолка кухни можно использовать латексную краску, для спальни и зала, детской комнаты применяют акриловую для внутренних работ.

Можно нанести жидкие или натуральные обои.

Отличным средством оживить интерьер считается нанесение на потолок графики и лепнины.



Советы по уходу за одноуровневым потолком из гипсокартона

Правильно собранное потолочное покрытие почти не требует ухода. Периодически потребуется лишь удалять пыль с помощью мягкой мебельной щетки или пылесоса. В первые дни после сборки потолочной облицовки специалисты рекомендуют осматривать поверхность. Подвесная конструкция может издавать звуки и «трещать», пока не выровняется влажность, и вся система не придет в норму.

Заключение

Одноуровневый потолок из гипсокартона, несмотря на всю простоту и примитивность конструкции, выглядит очень симпатично и одновременно стильно. Существует также технология укладки гипсокартонных листов на клеевой основе, без использования металлического каркаса, но такой способ доступен только профессиональным мастерам отделочникам, для любителей он остается слишком сложным.

• Побелка потолка своими руками
• Как выбрать потолочный плинтус правильно
• Ремонт натяжного потолка своими руками от залива, пореза
• Какие бывают потолочные панели

Одноуровневый потолок из гипсокартона – монтаж своими руками

Потолки, собранные из ГКЛ очень хорошо сочетаются с разными стилями оформления. Материал достаточно легок в работе и ему несложно придать любую форму, что дало возможность преобразить свой дом с его помощью очень многим, даже начинающим мастерам, так как смонтировать одноуровневый потолок из гипсокартона своими руками довольно несложно. При этом, есть возможность проявить фантазию и сделать оформление уникальным, придав собираемой конструкции совершенно любую форму.

Что нужно подготовить

Чтобы собрать одноуровневый потолок из гипсокартона, необходимо сначала приготовить комнату, в которой все будет происходить. Такая подготовка будет состоять из выноса по возможности всей мебели и очистке от имеющихся загрязнений плоскости перекрытия. После этого, очищенная плоскость обрабатывается любыми составами, предотвращающими появление плесени и грибков.

Далее, нужно побеспокоиться об инструменте. Напоминать лишний раз о том, что понадобится приобрести необходимое количество ГКЛ наверное не стоит, а вот список необходимых инструментов будет нелишним.

Вам понадобятся:

• Маркер или карандаш, которым будет производиться разметка
• Уровень любого типа, но, лучше всего – лазерный
• Перфоратор для сверления бетонных перекрытий
• Шуруповерт, без которого собрать такой потолок просто нереально
• Рулетка для измерений
• Острый нож для резки ГКЛ
• Ножовка по металлу для распиливания металлических деталей каркаса

Для того, чтобы собрать одноуровневый подвесной потолок из гипсокартона, понадобится соорудить каркас. Он собирается из специальных металлических деталей, имеющих определенную форму, которые потребуется купить. Кроме них, нужно будет приобрести специальные подвесы, на которые будет крепиться каркас. Иногда его собирают из деревянных брусков, но, в классическом варианте используют только металл.

Нужно помнить и о том, чем все детали будут скреплены между собой – о саморезах. Лучше, если они куплены с запасом – лишние всегда пригодятся в хозяйстве, а вот если их не хватит, нужно будет срочно все бросить и бежать покупать недостающее количество.

Помимо всего этого, нужно еще на этапе подготовки определиться с внешней отделкой собранной конструкции. Она может быть окрашена, оклеена обоями, а также, на нее можно нанести декоративную штукатурку. Все необходимые компоненты для выбранного типа отделки тоже нужно приобрести. На фото ниже показаны несколько вариантов того, как может выглядеть одноуровневый потолок из гипсокартона.

Сборка

Монтаж одноуровневого потолка из гипсокартона всегда будет начинаться с разметки. Впрочем, любые подобные работы следует начинать именно с нее. Нанесение отметок проводится довольно просто – в самом низком углу той комнаты, в которой производится монтаж, наносится отметка в той точке, которая соответствует уровню будущего покрытия. Посредством водяного или любого другого строительного уровня, она дублируется во всех остальных углах помещения и намеченные точки соединяются прямой горизонтальной чертой.

На плоскости перекрытия наносятся отметки для фиксации подвесов, через каждые 40 – 60 сантиметров. Такая цифра обуславливается шириной листа, которая составляет 120 сантиметров и профиль, закрепленный на этих подвесах, должен буде находиться на стыке двух таких деталей.

Можно начинать монтаж каркаса. Первой монтируется та деталь, которая располагается на стене. Он монтируется по той черте, которая была нанесена самой первой. Важно контролировать положение деталей относительно горизонта – они должны располагаться строго в одной плоскости. После этого, монтируются подвесы. Они устанавливаются согласно нанесенным на перекрытие отметкам.

Переходим к установке профилей. Тут все просто – торцевыми частями они вставляются в прикрепленную к стене деталь, а на всем своем протяжении фиксируются в подвесах. Потребуется контролировать их положение, поэтому, для облегчения работы можно натянуть от одного угла до другого крепкую нить и ориентироваться по ней.

Если длины одной детали не хватает, чтобы соединить противоположные стороны помещения, профиль легко наращивается. Для этого понадобится применить специальный соединитель, который продается там же, где приобретались все остальные компоненты конструкции.

Осталось прикрепить к собранному основанию листы обшивки. ГКЛ крепится саморезами насквозь, через каждые 15 – 20 сантиметров. Крепить листы следует «в разбежку», чтобы свести к минимуму возможность появления трещин на покрытии впоследствии. Когда последняя деталь окажется на своем месте, останется только произвести финишную отделку поверхности выбранным материалом и монтаж одноуровневого потолка из гипсокартона можно считать выполненным.
