Потолочно проходной узел дымохода своими руками

Специальное сооружение в виде отверстия на наиболее пожароопасных участках делает возможной установку стандартной переходной трубы от патрубка печной системы. Потолочно-проходной узел дымохода (ППУ), правильно обустроенный своими руками, позволит любой отопительной конструкции функционировать нормально, в полном соответствии со всеми нормами противопожарной безопасности.

Необходимые инструменты и материалы

Самый простой и надёжный вариант прохода дымохода из домовладения или бани сквозь потолочное перекрытие представлен обустройством специального узла.

Безопасность конструкций обусловлена требованиями СНиП 41–01–2003. Этот нормативный акт содержит всю необходимую информацию по возведению ППУ и техническим характеристикам используемых материалов.

Изделие состоит из следующих элементов:

Пошаговая инструкция по изготовлению

В большинстве случаев специалисты отдают предпочтение дымоходным системам насадного типа, что позволяет своими руками выполнить долговечную и надёжную в плане эксплуатации конструкцию.

Технология самостоятельного обустройства проходного узла:

  1. Фиксация перед переходом верхней части трубы.
  2. Закрепление брускового каркаса и монтаж стартового элемента дымохода.
  3. Установка сэндвич-трубы.
  4. Монтаж и надёжная фиксация короба.
  5. Засыпка керамзита или другого негорючего материала с установкой верхнего переходника.

После фиксации конструкции кронштейнами следует проверить надёжность всех выполненных соединений. Повысить прочность и температурную устойчивость позволяет обустройство специального короба из негорючего листового материала «Минерит». Особенно актуален этот вариант при оформлении потолочно-переходного узла в деревянных строениях.

Самостоятельно монтировать самые пожароопасные участки при обустройстве дымоходной системы нужно грамотно, в соответствии с установленной технологией и всеми действующими строительными нормами, не забывая при этом использовать для оформления потолочно-переходного узла только негорючие, долговечные и надёжные материалы.

Оцените статью: Поделитесь с друзьями!

Страница не найдена – Все о трубах

Монтаж и ремонт 13 972 просмотров

Один из самых распространенных видов полимерных труб – из полиэтилена низкого давления (ПНД). Это

Инструменты 1 130 просмотров

При проведении ремонтных и строительных работ в частном секторе часто возникает необходимость в изготовлении

Отопление 2 837 просмотров

Доброе время суток, дорогие читатели! Схемы разводок систем отопления в домах современной архитектуры бывают

Вентиляция и дымоход 13 635 просмотров

Человек не может не дышать.

В частных домах и квартирах воздухообмен чаще всего обеспечивают

Строительные конструкции 44 696 просмотров

Здравствуйте, уважаемый читатель! Трубы с сечением квадратной или прямоугольной формы, часто используются как несущие

Вентили и задвижки 1 432 просмотров

Здравствуйте, уважаемый читатель! Среди запорной арматуры кран шаровый трехходовой занимает особое место. Рассмотрим подробно

Страница не найдена – Все о трубах

Отопление 2 165 просмотров

Доброе время суток, дорогой читатель! Многим жителям многоквартирных домов уже доставили массу неудобств воздушные

Отопление 2 251 просмотров

Здравствуйте! Каждый владелец частного дома или хозяин квартиры в многоэтажке, решивший отказаться от центральной

Монтаж и ремонт 9 266 просмотров

Здравствуйте, уважаемый читатель! Чугунные трубы постепенно исчезают из наших квартир и домов. Пользуясь случаем, многие во время

Гофрированные 3 525 просмотров

Доброе время суток, дорогой читатель! Рынок строительных материалов всё время пополняется новыми видами материалов,

Строительные конструкции 95 531 просмотров

Рано или поздно у владельцев частного дома возникает необходимость возвести на участке навес для

Отопление 4 808 просмотров

Доброе время суток, дорогие читатели! Современный рынок предлагает владельцам бань множество моделей отопительных приборов,

Страница не найдена – Все о трубах

Фитинги и заглушки 6 374 просмотров

Здравствуйте, уважаемый читатель! Фитинги для полотенцесушителя служат для крепления конструкции, подключения её к различным

Фитинги и заглушки 661 просмотров

Здравствуй дорогой гость! Полая профильная труба — элемент удобный и надежный. Но мало кто задумывается о существенном минусе

Фитинги и заглушки 1 119 просмотров

Здравствуйте, уважаемый читатель! Мы привыкли к тому, что монтаж и соединительный ремонт металлических стояков

Металлические 1 258 просмотров

Современный мир, современные технологии появились во многом благодаря тому, что человек освоил производство стали

Водосток 747 просмотров

Доброе время суток, уважаемый читатель! Отсутствие водосточной системы или неправильный монтаж может привести к подтоплению

Вентили и задвижки 1 390 просмотров

Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет популярное устройство – клапан регулирующий. Его можно

типы, требования и установка своими руками

На чтение 7 мин. Просмотров 121 Опубликовано Обновлено

Использование открытых отопительных систем в частных строениях опасно тем, что в определенных ситуациях может привести к пожару. Входящая в их состав труба для отведения дыма нагревается настолько, что при контакте с горючими веществами возможно возгорание. К важнейшим элементам ее защиты относят потолочно-проходной узел дымохода (ППУ), обеспечивающий безопасный отвод отработанных газов и монтируемый в соответствии с требованиями ТБ.

Задачи потолочно-проходного узла дымохода

Модульная конструкция потолочного узла дымохода защищает деревянные конструкции от возгорания

ППУ предназначается для организации прохода отводящей дым трубы через потолочные перекрытия в доме. Он изготавливается в виде модульной конструкции округлой или квадратной формы с отверстием посередине. Основная его задача – защитить деревянные части от перегрева и возгорания, возможного при эксплуатации системы отопления.

Проходные узлы для дымохода в собранном виде поступают в свободную продажу, но при желании их можно собрать самостоятельно. В случае выбора готового к применению изделия потребуется учесть следующие факторы:

  • размер (диаметр) канала, отводящего дым;
  • место расположения печи;
  • особенности потолочных перекрытий.

Для теплоизоляции места прохода используется базальтовая вата с защитным экраном из фольги, выдерживающим высокие температуры.

Разновидности устройств и требования к ним

Но отечественном рынке представлено множество образцов проходных коробов для дымохода. Они отличаются своей формой, бывают квадратными и круглыми. Узлы прохода первого типа делаются одинарными и двойными. Модели второго вида изготавливаются в виде двойного квадратного короба с трубным отверстием посередине.

Для конструкций округлой формы характерно более сложное устройство. Внешне они представляют собой цилиндр, закрепленный на плоском квадратном основании. При его наличии никаких проблем с монтажом узла в нужном месте не возникает.

Требования безопасности

При нарушении правил монтажа возможен пожар

При установке ППУ обязательно к исполнению требование ТБ, согласно которому проходящий около легко возгораемых конструкций канал не должен нагреваться выше 50°C. Более подробно эти условия описаны в СНиП 41-01-2003. Непосредственная прокладка трубы без использования переходной защитной конструкции является грубым нарушением требований действующих нормативов.

Оформить проход дымохода через потолок также приходится, если труба не имеет прямого контакта с деревянными конструкциями строения. Рабочие температуры ее наружных стенок достигают значений, достаточных для того, чтобы началось обугливание и последующее тление прилегающих участков. Это вынуждает защищать элементы прохода посредством изоляции класса НГ.

При приобретении готового изделия желательно изучить прилагаемую инструкцию по его установке и документацию, касающуюся соответствия требованиям ТБ.

Подготовка и монтаж своими руками

Пошаговый монтаж ППУ дымохода

Монтаж ППУ дымохода в бане или в другом деревянном строении начинается с подготовительных мероприятий. При этом учитываются тип выбранной конструкции, характеристический размер дымохода и класс материала, из которого он собран (кирпич, сэндвич или сталь). Перед стартом работ потребуется приготовить следующий инструмент и расходный материал:

  • электрический лобзик;
  • молоток и электродрель;
  • разметочный инструмент;
  • кронштейны и заготовки для двойного короба или другого основания;
  • метизы (саморезы, шурупы и т. п.).

При подготовительных процедурах, касающихся обустройства места прохода, на потолке размечается зона, предназначенная для монтажа ППУ. При близком расположении стропил специалисты рекомендуют сделать промежуточный деревянный короб с обшитыми минеритом стенками. Если он не потребовался, переходят к следующим операциям:

  1. Проделывается потолочное отверстие по размеру проходной конструкции.
  2. Оно обкладывается теплоизолятором того же класса, что и у самого узла. Допускается применять любой другой утеплительный материал с аналогичными или лучшими характеристиками.
  3. Для большей надежности поверх теплоизоляционной защиты крепятся стальные полосы.
  4. В готовое отверстие вставляется купленный узел прохода. Его допускается надевать на трубу и монтировать совместно с ней.
  5. Разместив конструкцию на подготовленное место, следует закрепить панель ППУ саморезами, отверстия для которых просверливаются заранее.

После этого останется заполнить образовавшиеся зазоры термостойким изолирующим материалом. Иногда деревянные поверхности перекрытий покрываются защитными составами (антипиренами), снижающими вероятность возгорания.

Термостойкое защитное покрытие не сможет уберечь такие конструкции от случайного пожара, срок их службы ограничен одним годом.

Проход кирпичного дымохода

При монтаже ППУ кирпичного дымохода используются огнеупорные материалы

Несмотря на то что кирпич является неплохим теплоизолятором, при изготовлении дымоходов соблюдаются правила оформления проходов через легко возгораемые материалы и конструкции. Удаление от края отверстия до трубы делается не менее 25 см. Для этого в схеме кладки печниками предусматривается отдельный ряд, увеличивающий ее толщину в зоне проводки через потолочное перекрытие. Если по каким-то причинам его в этом месте не оказалось, нормативами разрешается вырезать в потолке отверстие, по размеру большее на 10 сантиметров, чем сама конструкция. Затем можно переходить к оформлению проходки через подготовленное место. Для этого нужно проделать следующие операции:

  1. заделать края перекрытия выбранным жаростойким материалом;
  2. закрыть его несколькими полосками металла или минерита;
  3. зашить проход со стороны помещения стальными листовыми заготовками;
  4. имеющиеся пустоты со стороны следующего этажа или чердачного помещения заполнить тем же термостойким составом;
  5. закрыть разделку ППУ со стороны следующего этажа или чердака стальным листом подходящего размера.

После выполнения этих операций кирпичная труба будет хорошо изолирована от элементов перекрытия.

Для надежности рекомендуется применять изолирующие материалы с точкой плавления порядка 800-1000ºС.

Оформление прохода через крышу

Узел должен быть герметичным, чтобы влага с улицы не попадала внутрь помещения

При проведении дымохода через кровлю решаются следующие задачи:

  • ограничение контакта стального или кирпичного канала с элементами кровельной конструкции;
  • обеспечение герметичности прохода, исключающей попадание влаги внутрь чердачного помещения;
  • надежная фиксация выводной конструкции.

Для этого непосредственно в зоне прохода обустраивается короб из стропил и нескольких поперечных балок. Его форма и состав зависят от конкретных условий проводки (материала дымохода и его размеров).

Обустройства прохода сэндвич труб

Облегчить работу можно покупкой готового узла ППУ для дымохода

Многие пользователи отдают предпочтение конструкциям сэндвич дымоходов по следующим причинам:

  • только с их помощью удается снизить температуру наружного контура до 200 градусов;
  • их применение позволяет избежать накапливания конденсата;
  • уменьшается нагрев труб, идущих от печи в сторону сэндвич канала;
  • увеличивается срок службы всей конструкции в целом;
  • упрощается монтаж системы, содержащей не более 3-х колен.

На начальном этапе на банную или домашнюю печь в месте прохода устанавливается простейший защитный модуль длиной не более одного метра (вместо него допускается использовать теплообменник). Дальнейшие операции проводятся в следующей последовательности:

  1. Вверх по сэндвич трубе монтируется переходник, согласующий теплообменник с двустенной конструкцией ППУ. При выборе места сочленения следует помнить о требованиях СНиП, согласно которым стыковка труб в межэтажных и чердачных перекрытиях категорически запрещена.
  2. Через потолок дымовая труба проводится посредством уже готового к применению узла ППУ.
  3. По завершении этой стадии сборки дымохода зазор между стенками конструкции и трубой заполняется базальтовой ватой с защитным экраном.

При подготовке заполнения допускается применять другие термостойкие материалы, не только на основе базальтовых пород. Не рекомендуется делать при прокладке горизонтальные участки, так как они ухудшают тягу в конструкции. Если сделать этого не удается, их общая длина не должна превышать одного метра. На показатель тяги также влияет количество колен в системе, которое желательно сократить до 2-х.

Поскольку большинство материалов при сильном нагреве расширяются, в точке прохода конструкцию не следует фиксировать слишком жестко.

Как сделать проход трубы через потолок бани

Чтобы избежать пожаров и обезопасить себя и своих близких, нужно правильно сделать проход трубы через потолок в бане и выполнить все необходимые мероприятия, чтобы предотвратить воспламенение перекрытия из-за соприкосновения с раскаленной трубой.

Поэтому очень важно монтировать горячую трубу таким образом, чтобы она не контактировала с деревом. Для этого реализуется дополнительная защита из пожаробезопасных материалов.

Ниже мы рассмотрим основы пожарной безопасности, виды материалов, технологии монтажа и основные ошибки при устройстве прохода трубы через перекрытие и крышу.


Как защитить перекрытие от возгорания?

Прежде чем приступить к работе, нужно ознакомиться со СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование”. В данных строительных нормах нормируется устройство отопительных и вентиляционных систем.

В тексте СНиПа указывается дистанция от наружных поверхностей труб до элементов перекрытия и кровли.

Расстояние от элементов кровли до труб необходимо дополнительно защищать материалами, которые не воспламеняются.

Поэтому при создании прохода через потолок бани должна предусматриваться достаточная дистанция от раскаленной поверхности трубы до конструкций перекрытия.

Стоит обратить внимание на то, что при строительстве многие отдают предпочтение металлическим трубам. Поэтому следует ознакомиться с приложением K упомянутого выше СНиПа, в котором указаны минимальные расстояния от частей печи и труб:

Толщина стенки печи, мм

Отступка

Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм

не защищенной от возгорания

защищенной от возгорания (в соответствии с 6.6.23 б)

120

Открытая

260

200

120

Закрытая

320

260

65

Открытая

320

260

65

Закрытая

500

380

Примечания:

1 Для стен с пределом огнестойкости REI 60 и более и пределом распространения пламени 0 см расстояние от наружной поверхности печи или дымового канала (трубы) до стены перегородки не нормируется.

2 В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступки следует обеспечить не менее REI 60.

3 Защиту потолка в соответствии с 6.6.20, пола, стен и перегородок – в соответствии с 6.6.23 следует выполнять на расстоянии, не менее чем на 150 мм превышающем габариты печи.

Как видите, отступ должен составлять 500 мм до древесины без термоизоляции и 380 мм до легковоспламеняющихся материалов с дополнительной защитой от огня.

Кроме норм, изложенных в СНиП 41-01-2003, следует внимательно ознакомиться с инструкцией к дымоходу от производителя. Документация содержит информацию об отступах с учетом используемых материалов.


Какие материалы устойчивы к высоким температурам?

Во время разогрева печи температура достигает критической отметки, поэтому древесина может воспламениться от прямого контакта с раскаленной трубой, что приведет к печальным последствиям.

Чтобы избежать пожара, нужно создать изолирующий слой из любого негорючего материала. Отлично подойдут для этого:

  1. Минеральная вата. Волокнистый утеплитель из неорганических нитей. Уверенно переносит температуры до 300 градусов Цельсия. Выбирайте марку ПЖ-175 или ППЖ-200, чтобы обеспечить максимальные термоизолирующие свойства. Такие минераловатные изделия изготавливаются по ГОСТ 9573-96 Плиты минераловатные повышенной жесткости и по ГОСТ 22950-95, а также по ГОСТ 21880-94 – маты прошивные.
  2. Минерит. Теплоизоляционный материал состоящий из целлюлозы и известняка на цементной основе представляет собой плотную плиту, способную эффективно противостоять температурам до 150o C. Максимальная температура нагрева, которую может выдерживать минерит достигает 400 градусов.
  3. Базальтовый картон. Плотный экологически безопасный материал толщиной 5 мм, который уверенно защищает выдерживает температуры вплоть до 900o C.
  4. Асбестокартон. Также позволяет создать отличную защиту от огня. Имеет толщину до 10 мм. Не теряет своих свойств в течение долгих лет. Единственным недостатком является выработка токсичных паров при нагреве, что является критичным фактором для использования в бане.

Если вы хотите провести начальную облицовку торцов перекрытия и уже точно провели все замеры и сделали отступы, то можно также задействовать слабогорючие материалы, среди которых:

  1. Стекломагниевый лист – стандартный вариант не подходит для защиты древесины, поэтому выбирайте продукцию премиум класса.
  2. Огнеупорный гипсокартон – по характеристикам отличается от стандартного ГКЛ тем, что обладает усиленным сцеплением слоев и армированием с внутренней стороны. Поэтому огнеупорный гипсокартон обладает защитой от критических температур и не воспламеняется даже если его бросить в огонь на 15 минут.

Обратите внимание! Экономия на материалах может привести к пожару и чрезвычайному происшествию, поэтому ни в коем случае не используйте стандартную минеральную вату.

Если вы хотите создать дополнительный слой термоизоляции дымохода, то отдайте предпочтение базальтовой вате. Она не деформируется и не теряет качество даже при температуре 1000 градусов Цельсия.

Для защиты короба при проходе трубы сквозь потолок следует проложить базальтовый картон. Чтобы сэкономить, но не потерять в качестве, можно засыпать глиной проходной короб.

Уберечь потолок от повышенной температуры на участке крепления короба поможет металлический лист с бортами с содержанием глины (равномерное распределение с толщиной до 2,5 см).


Дымоходы типа «сэндвич»

Несмотря на имеющиеся решения узлов прохода трубы через перекрытия и кровлю, многие сегодня предпочитают использовать более безопасные трубы типа “сэндвич”. Основное отличие сэндвича от обычной трубы – двойная труба с дополнительным слоем для защиты от повышенных температур.

Изготавливаются они из черной или нержавеющей стали и приводят к значительному сокращению теплового излучения, источником которого является газоотводящая печная труба.

Стоит отметить, что, несмотря на двойную стенку, внешний кожух «сэндвича» тоже имеет довольно высокую температуру. Поэтому для обеспечения пожарной безопасности лучше подстраховаться и применять рекомендуемые отступы от горючих материалов и теплоизоляционные материалы для защиты от нагрева перекрытия в месте прохода трубы.

Внутри трубы во время догорания летучих соединений температура может быть очень высокой. Поэтому в процессе эксплуатации нельзя нарушать нормы устройства дымоходов и рекомендации производителей дымовых труб по устройству узлов прохода через перекрытие и кровлю бани.

Видео устройства дымохода из сэндвич-труб вы можете посмотреть ниже:


Потолочная разделка в месте прохода трубы

Нужно придерживаться двух правил – монтировать трубу ровно по вертикали и обеспечивать надежную термоизоляцию перекрытия при помощи современных минеральных теплоизоляционных материалов. Поэтому нужно придерживаться следующего плана:

  1. Определить место, где будет находиться узел прохода трубы.
  2. Установить в месте прохода защитный кожух (короб) отделяющий горючие материалы перекрытия от печной трубы.
  3. Выполнить укладку защитных теплоизоляционных материалов, предохраняющих конструктивные элементы перекрытия от критических температур.


При устройстве узла прохода во внимание нужно принимать следующие факторы:

  • Конструктив самой бани.
  • Количество денежных средств, которые вы можете себе позволить потратить на материалы.


Далее можно приступить к созданию места, в котором дымоход будет проходить через потолок. Воспользуйтесь отвесом для определения центра прохождения трубы и нанесите разметку.

После этого сделайте вырез, но предусмотрите минимальный отступ со всех сторон (декоративные элементы скроют его). Сделать проход нужных размеров можно с помощью электролобзика:

Если вы изготавливали проход своими руками, то можете декорировать его оцинкованным железом или нержавейкой. Дополнительным плюсом нержавеющей и оцинкованной стали является то, что она представляет собой хороший тепловой экран.

Применяя потолочно-проходной узел со стандартной конструкцией от производителя, придерживайтесь размеров, которые указаны в инструкции. Если же вы создаете проход с нуля, то тщательно выполните замеры всех расстояний необходимых для устройства проходного короба.

Для подсчета расстояний можно воспользоваться следующей формулой: внутренний диаметр трубы суммируется с двумя расстояниями отступов.

Обратите внимание! Гораздо предпочтительнее выполнить расчет всех необходимых размеров еще на этапе разработки проекта бани. На чертежах при этом заранее нужно отметить оптимальное расстояние между балками перекрытия и определить точный размер пространства необходимого, чтобы монтировать трубу.

Если проход трубы через потолок бани не был продуман еще на этапе проекта, то следует с помощью отвеса определить место расположения трубы и узла прохода над печью.


Как установить готовый проходной патрубок?

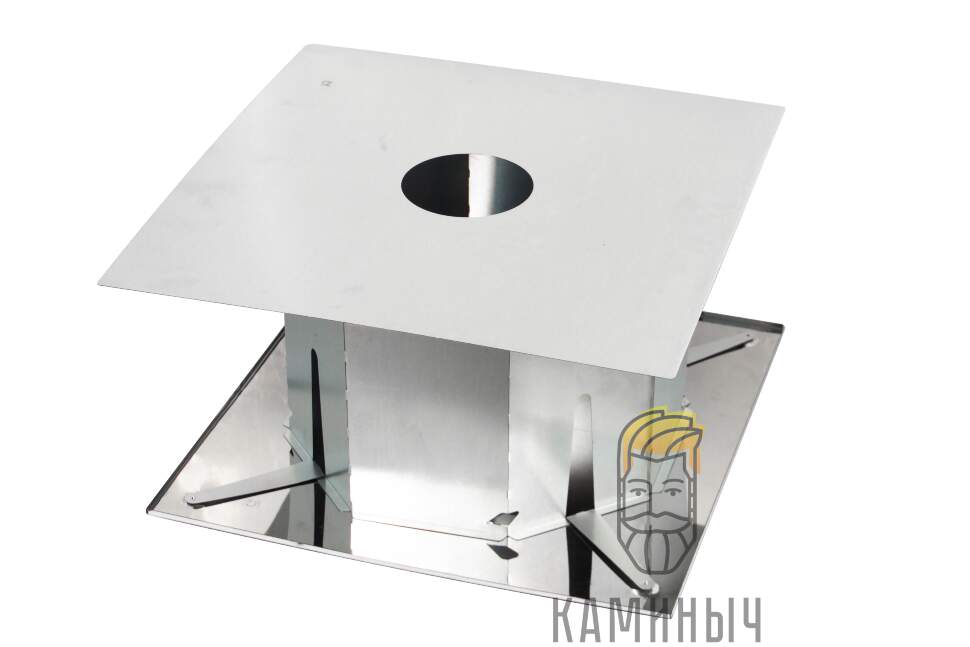

Сегодня в продаже можно приобрести готовый узел прохода, представляющий собой металлическую конструкцию, устанавливаемую в перекрытие бани.

В плане дизайна и прочности крепления заводская конструкция гораздо лучше самодельной. В магазинах вы найдете любые конфигурации узлов для прохода трубы через потолок, которые представляют собой коробку прямоугольного либо круглого сечения, надежно скрепленную с металлическим листом, который выполняет защитную и декорирующую функцию.

В конструкции заводского потолочного проходного узла (ППУ) уже предусмотрен вырез для трубы, так что выбирать узел нужно с учетом диаметра трубы.

Для выполнения монтажа придерживайтесь следующей последовательности действий:
1. Выполняется проем в месте установки узла прохода и из оцинкованного профиля собирается каркас потолочного узла:


2. Листовым теплоизоляционным материалом (асбоцементным листом или базальтовым картоном) тщательно заделывается торец перекрытия в месте прохода:


3. В местах, где металлические листы узла прохода контактируют с горючими материалами, также укладывают листовую теплоизоляцию.

4. Конструкция устанавливается в проходное отверстие в перекрытии и в нее вставляют одно колено сэндвича, закрепляя в металлической конструкции, обмотав его асбестовым шнуром.

5. В верхней части со стороны чердака проводится заполнение короба огнеупорной минеральной ватой, керамзитом или другим рекомендуемым для использования производителем материалом.

6. После этого чердачная часть узла прохода может быть закрыта декоративными металлическими элементами.


Узел прохода своими руками

Если в вашем городе не оказалось магазина, где можно приобрести готовый узел прохода перекрытия, его можно изготовить самостоятельно. Для выполнения работы вам понадобятся следующие материалы:

  1. Лист пожаробезопасного гипсокартона.
  2. Минерит.
  3. Тонкая листовая сталь.
  4. Лист нержавеющей стали.
  5. Сухая глина или керамзит.

Первым этапом является создание жестяного короба. Согнуть лист можно с помощью обычной доски, с скрепить края следует с помощью заклепок.

Внимание! Выбирая место устройства потолочного прохода трубы следует учитывать не только минимальные рекомендуемые отступы, но и расположение потолочных балок.

Определить центр прохождения трубы вам поможет отвес. Предварительно делается разметка для определения местоположения дымохода и позиции узла прохода перекрытия. Потом по точкам вырезается отверстие над трубой с учетом того, что будет использоваться термоизоляционный материал по всему диаметру.

После устройства проходного отверстия в перекрытии и отделке его торцов изоляционным материалом, в нем фиксируется короб. Обратите внимание, чтобы металлические части короба нигде не соприкасались с деревянными и другими горючими конструктивными элементами перекрытия.

Внутри короба можно установить пару металлических распорок из оцинкованного профиля, используемого при монтаже гипсокартона – такие распорки придадут дополнительную жесткость и помогут надежно зафиксировать трубу:


Обязательно следуйте инструкции от производителя и требованиям СНиП 41-01-2003, чтобы грамотно сделать проход трубы через потолок бани и избежать порчи и воспламенения древесины в течение долгих лет эксплуатации.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…
  • < Как сделать потолок в бане из бревен
  • Потолок из евровагонки >

Потолочно проходной узел для бани



Как установить потолочно-проходной узел для бани своими руками

В современных банях уже давно не топят печь «по-черному», ведь над каждым парным помещением непременно возвышается дымоход, с помощью которого устраняется весь угарный дым. Более того, дымоходная труба помогает намного быстрее прогреть внутреннюю часть помещения, а также создает уютную атмосферу для отдыха, устраняя дым и копоть.

Самостоятельно возводя баню, домашние умельцы должны позаботиться об установке не только дымохода, но и дополнительных узлов, которые повысят свойства противопожарной безопасности. Особо следует отметить, с точки зрения противопожарной страховки, потолочную разделку потолка. Ведь правильный монтаж потолочно-проходного узла для бани не допустит возникновение пожара, а это значит, что все имущество владельца будет надежно сохранено. На чем основана установка анализируемого узла, и в какой последовательности она осуществляется, будем рассматривать далее в статье.

Материал для огнезащиты потолочно-проходного узла

В первую очередь следует выбрать качественный материал, помогающий предотвратить чрезмерное нагревание всех элементов, которые будут соприкасаться с потолочно-проходным узлом (ППУ). Для этого мероприятия можно использовать несколько материалов:

  • при помощи минерита, в основе которого лежит цемент, известняк, целлюлоза, слюда;
  • используя минеральную строительную вату;
  • при помощи асбестокартона или базальтового аналога.

Вышеперечисленные материалы помогут надежно защитить деревянные элементы парной от возгорания, которое может образоваться при сильно повышенных температурных показателях. Какой именно выбирать материал, конечно, вправе решать каждый самостоятельно. Но, если рассматривать экологическую чистоту и безвредность, специалисты рекомендуют отдать свой выбор минериту или базальтовому картону. А вот от асбестокартона лучше отказаться, так как анализируемое изделие способно выделять вредные пары, особенно при нагревании.

Поэтапный монтаж потолочно-проходного узла

Выбрав наиболее подходящий теплоизоляционный материал, можно приступить к поэтапной сборке потолочной разделки парной. Но изначально следует выбрать место на потолке, в котором нужно сделать отверстие для выхода дымохода и, конечно, определить размеры будущей конструкции.

Поэтапный монтаж места для отвода дымоходной трубы

Выбор и монтаж места для будущей потолочной разделки осуществляется в следующей последовательности:

  1. Чтобы точно выбрать место, куда выходит наружу дымоход, рекомендуется воспользоваться специальным отвесом, которым пользуются строители.
  2. После того как отверстие нужного размера выполнено, нелишним будет задекорировать его со всех сторон, чтобы потолок не утратил свою эстетическую привлекательность. В качестве декора можно выбрать оцинкованный лист металла или нержавейку.
  3. Отделочный материал вырезается ножницами по металлу в таком размере, который должен превышать размер готового отверстия на несколько сантиметров.
  4. К потолку вырезанный лист металла крепится обычными гвоздями или саморезами из нержавейки.

Обязательно нужно иметь в виду, что начинать размечать вертикальные отверстия нужно с крыши бани, а центр контролировать при помощи отвеса.

Поэтапная установка потолочно-проходного узла

В свободной продаже можно найти различные варианты проходных узлов – как с круглым, так и с прямоугольным сечением. Установка узлов различной конфигурации не вызовет особых сложностей, если домашние умельцы будут производить монтаж в следующей последовательности:

  1. Изначально нужно торцы в потолочном отверстии покрыть выбранным ранее теплоизоляционным материалом.
  2. Изолировать также нужно нижнюю часть проходного короба, а также всю поверхность которая прикасается к потолочному перекрытию.
  3. В узел для прохода аккуратно проводится дымоходная труба. Для фиксации используются качественные саморезы, которые завинчиваются в готовые отверстия на поверхности узла.
  4. Обязательно нужно контролировать, чтобы труба не сильно прилегала к поверхности проходного узла, зазор между элементами должен составлять примерно 5 миллиметров.
  5. Далее нужно произвести изоляцию изнутри чердачного помещения и заполнить пустоты короба сыпучим теплоизоляционным материалом, к примеру, керамзитом.

На этом этапе процесс установки потолочно-проходного узла для парной можно будет считать законченным. Начинающим строителям останется только выполнить при необходимости декор готового узла и проверить эффективность работы узла разделки. Как можно понять, процесс монтажа ППУ не так уж и сложен, да и инструментов с материалами потребуется минимальное количество. Поэтому с монтажом узла способен справиться каждый домашний умелец.

Как монтировать потолочно-проходной узел для бани своими руками


В каждой бане обязательно должен быть дымоход, чтобы в парилке не витал удушливый угарный дым. Но не менее важно позаботиться о наличии противопожарной

Источник: banyaprofi.ru



Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

  • 500 мм до дерева без термозащиты;
  • 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Стекломагниевый лист (СМЛ)

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Элементы сэндвич трубы Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

  • определение и обустройство места расположения узла разделки;
  • монтаж готового или самостоятельного изготовленного защитного кожуха;
  • финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

  1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
  2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
  3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Устанавливают узел прохода перекрытия таким образом.

  1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
  2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
  3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
  4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
  5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
  6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Выпиливание потолочного отверстия по разметке Отверстие для установки проходного узла Короб вставлен в проем и изолирован от него базальтовой ватой

На фото — крепление короба к потолку саморезами и вставленная труба дымохода Монтаж трубы дымохода через потолочную разделку Фиксация верхнего стального листа

Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

  • жесть для изготовления короба разделки;
  • минерит;
  • лист нержавеющей стали;
  • лист ГКЛО или базальтокартона;
  • Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Проход трубы через потолок бани – портал о технологиях строительства бани


Проход трубы через потолок бани Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой

Источник: banya-expert.com



Как выполнить потолочный узел

В одной из прошлых статей про бани в старину упоминался такой факт, что эти деревянные постройки всегда размещали около воды и подальше от жилых домов. Это в первую очередь было связано с тем, что они часто горели. Отсутствие как таковой дымовой трубы и соломенная крыша — в этом крылась причина возникновения пожаров.

В настоящее время технологии возведения бань ушли вперед, применяется очень много современных строительных материалов, вот только гореть они не стали реже. Это результат неумелой эксплуатации печей (топим пока уши в трубочку не начнут сворачиваться) и ошибочного устройства дымохода.

Про первую причину можно сказать так — нужно соизмерять свои желания со своими возможностями (правильный подбор печи) и просто соблюдать культуру приготовления бани.

Но все же, чаще всего возгорание или задымление происходит по причине неправильного дымоотведения.

Сейчас же более подробно рассмотрим наиболее проблематичный участок дымоходной системы — место где он проходит сквозь потолок.

Часть канала проходящего через перекрытия принято называть разделкой. Она может быть потолочной и кровельной.

Ее еще называют потолочно-проходной узел (ППУ).

Как бы не противились ценители настоящей русской бани печей из металла, нужно признать, что в настоящее время подавляющее большинство приобретают именно такие приборы. А они в свою очередь, за редким исключением, снабжаются железными дымоходами. Поэтому будем разбираться в устройстве разделки на примере представленных данных.

Итак, печь выбрана и водружена на полагающееся только ей место. При этом учтено, что на пути предполагаемого дымохода не встанет потолочная балка или стропильная нога крыши. Дальнейшие работы зависят от готовности потолка.

В этом случае возможно два варианта:

— перекрытие делается при уже установленном дымоходе,

— труба ставится, когда уже готов черновой или чистовой потолок.

В первом случае несколько проще устроить разделку, не нужно ни чего подгонять или переносить. Но такой вариант скорее исключение, гораздо чаще установка печи осуществляется уже после того как перекрытия готовы.

В этом случае определяется как можно точнее где должен пройти канал, затем это место выпиливается в размер разделки.

Заводское ее исполнение — это готовый короб из полированной нержавейки. Марка стали и толщина изделия у разных производителей неодинакова. Приобретать ее лучше сразу вместе с другими элементами дымохода.

Инструмент и составные части д/канала на месте, приступаем к работе. С помощью отвеса определяем точку — центр канала на потолке: нить прижимаем к потолочной доске, а грузик должен зафиксироваться по середине выходного патрубка печи. Далее, берем короб разделки, переворачиваем и приставляем. Совместив его центр с отмеченной точкой, размечаем контур для выпиливания.

Выбрать место под проходной узел можно разными способами, но мы поступаем так — дрелью сверлим отверстие в потолке, а дальше лобзиком производим аккуратный выпил.

Сухие цифры взятые из устаревшего СНиПа, разработанного еще в СССР, нам говорят, что по пожарным нормативам расстояние между горючим материалом, т.е. деревом или воспламеняющимся утеплителем и наружной стенки дымохода должно быть не менее 37см. Современные разделки предполагают это расстояние сократить до 13-26см, при условии применения утепленной трубы. Многие опасаясь, что этого недостаточно увеличивают это расстояние или дополнительно изолируют, заменяя (дополняя) узел листами минерита, магнезита или другими устойчивыми к нагреву материалами.

Отверстие нужного размера готово, далее, примерив короб и убедившись что все как надо, приступаем непосредственно к монтажу. Собрав первую часть д/канала, в том числе элемент с шибером, надеваем на него разделку, после чего на переходной элемент закрепляем сэндвич-трубу, которая проходит через потолок и выходит на чердак.

Затем края короба прилегающего к вагонке изолируем картоном на основе асбеста или базальта и закрепляем его к потолку на саморезы с п/ш.

Дальнейшие работы ведем уже на чердаке, задача не допустить нагрев дерева от стенок трубы. Для этого пространство снаружи короба и внутри необходимо заполнить материалом имеющим низкую теплопроводность и не способным возгораться. В качестве него применяют песок, керамзит, базальтовую вату, вермикулит и минерит.

— разделка, вне зависимости от толщины перекрытия, должна возвышаться над ним не менее чем на 10см,

— если ППУ будет заполняться изол. материалом, то производить крепление двух элементов дымохода здесь не допустимо,

— стык над потолком двух участком канала не ниже 30 см.

Проход через кровлю

Температура в этой части дымохода несколько ниже, чем ППУ , поэтому требования к ее изоляции не так суровы. Но опять же, вырез отверстия, установка следующего колена трубы и изоляция от осадков заставит потратить немало времени.

Обрешетку крыши обрезаем лобзиком, после чего, отметив центр прохождения д/канала отвесом, вырезаем в кровельном материале отверстие немного больше чем диаметр дымохода. Ставим следующий участок трубы, не забывая промазать стык термостойким герметиком, и выводим ее на кровлю. Сэндвич может пройти крышу как через специальную кровельную разделку, так и без нее.

В первом варианте покупается готовая конструкция, имеющая разные углы наклона. Она будет уместна при устройстве комнаты на втором этаже или просто утеплении кровли.

Во втором — ее не только не ставят, а даже не изолируют трубу. Хотя фольгированный материал или этот же базальтовый утеплитель будет не лишним.

Главная беда таких мест — это протечка воды, поэтому следует ответственно провести работы по гидроизоляции. Опять же, для этого можно использовать элемент из магазина, т.к. называемый мастер-флешь или, если вы не ищите легких путей или привыкли делать все сами, изготовить его из листа оцинковки с применением кровельного герметика.

Ну и в заключение хочется сказать, что выполнив все по правилам не стоит забывать про регулярную проверку всех элементов данной системы. И чем старше становится возраст дымохода, тем пристальнее нужно за ним следить.

Установка дымохода в бане через потолок и крышу


В одной из прошлых статей про бани в старину упоминался такой факт, что эти деревянные постройки всегда размещали около воды и подальше от жилых домов. Это в

Источник: banya-v-derevne.ru



Потолочная разделка для бани: проводим дымоход правильно

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

  • 1 О расстояниях до горючих конструкций
  • 2 Типы проходных узлов через потолок
  • 3 Правила прохода через потолок
  • 4 Какой теплоизолятор использовать
  • 5 Самодельные потолочные разделки

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

  • от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
  • от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

  • для защищенной от возгорания перегородки:
    • при толщине трубы 120 мм — 200-260 мм;
    • при толщине трубы 65 мм — 380 мм.
  • для незащищенной перегородки:
    • при толщине трубы 120 мм — 260-320 мм;
    • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут. Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

  • Сразу после выхода из печи для бани ставить можно только толстостенную металлическую трубу без утеплителя. Ее высота должна быть не менее метра: слишком высокие температуры на выходе, так что даже нержавейка и минеральные ваты не выдерживают. Выше можно использовать сэндвич-трубы.
  • Через потолочное перекрытие проводят трубу в защитной оболочке. Это может быть фабричный сэндвич, но можно утеплить одностенку самостоятельно.

Еще один вариант того, как можно защитить стены и потолок от жара

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

  • Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
  • Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
  • Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.Самодельные потолочные разделкиПровести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:
    • Найти или вырезать лист нержавейки, который перекроет дыру необходимого размера.
    • В его середине вырезаете круг, на один-два миллиметра больше диаметра трубы, которая будет проходить через потолок. Если это сэндвич, то чуть больше наружного диаметра сэндвича.
    • В потолке прорезаете дыру нужного размера.
    • Края выреза по периметру заделываете слоем базальтовой ваты.
    • Сверху на теплоизолятор набиваете полоски металла.
    • Начинаете собирать дымоход. Ставите первый одностенный кусок тубы от печи, на него надеваете квадрат из нержавейки с вырезанной дыркой, устанавливаете сэндвич.

    Один из вариантов закрепления трубы в вырезанном отверстии

    Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант.

    Потолочная разделка для бани: проводим дымоход правильно, Камины и печи Екатеринбург


    Потолочная разделка для бани: проводим дымоход правильно Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше

    Источник: kamburg.ru



Как установить трубу для дровяной печи через металлическую крышу – Модернизированный дом

Дровяные печи каждую зиму экономят сотни долларов. Все мы знаем, что перегрев может серьезно повредить наши кошельки. Один из последних этапов монтажа дровяной печи – вставка дымохода.

Убедитесь, что он безопасно выходит через чердак и вашу крышу для надлежащей вентиляции. Работать с металлической крышей может быть немного сложнее, но именно поэтому вы здесь.Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу.

Установка дровяной печи делает ваш дом безопасным. Ниже мы поговорим о том, как правильно установить трубу через металлическую крышу. Здесь также есть полезные советы и рекомендации, а также удобная таблица затрат, которая поможет вам с вашим бюджетом.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Советы по установке

Как и в большинстве проектов по благоустройству дома, установка дровяной печи через металлическую крышу может быть сопряжена с некоторыми трудностями. Многие домовладельцы столкнулись со следующими проблемами, и я хотел включить их, чтобы помочь вам избежать повторения их ошибок. Давайте посмотрим, что вошло в список.

Модернизация старого дымохода

Если вы работаете со старым дымоходом, вы, вероятно, заметите, что он слишком велик для современных дровяных печей.Это означает, что будет вытягиваться больше воздуха, чем количество тепла, которое он производит. Проще говоря: зимой вы сожжете больше дров, чем нужно.

Что вы можете сделать, так это установить в дымоход вкладыш, который будет выступать в роли посредника. Эта труба должна быть такой же длины, как и весь дымоход, но не больше выходного отверстия. Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может работать неправильно.

Установка требований к высоте

В зависимости от ваших предпочтений, вы можете подумать, что короткий дымоход выглядит лучше, чем более длинный.Важно помнить, что более короткий дымоход может не обеспечивать достаточную тягу для дровяной печи. Вы можете нанять кого-нибудь, кто подберет оптимальную высоту дымохода для вашего дома.

Горизонтальные дымоходы

Еще одна вещь, с которой, кажется, сталкиваются люди, – это слишком много горизонтальных дымоходов с дровяной печью. Система вентиляции будет работать наиболее эффективно, когда она работает вертикально. Не срезайте углы и не выводите трубу из окна или сквозь стену.

Кстати, поставить дымовую трубу вдоль внешней стены вашего дома – тоже плохая идея.Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности. Дровяная печь лучше всего обогреет дом, если труба проложена вдоль внутренней стены.

Имея ветреную дымовую трубу

Понятно, что некоторым домовладельцам потребуется добавить пару изгибов к дымовой трубе. С этим можно быстро перестараться, и этого следует по возможности избегать. Система вентиляции должна быть прямой, чтобы предотвратить накопление вызывающего пожар химического вещества, называемого креозотом.

Как установить трубу для дровяной печи через металлическую крышу

Когда дело доходит до установки дровяной трубы для печи, важно изучить местные и национальные строительные нормы и правила.При работе с металлической кровлей могут быть определенные правила и нормы, которых необходимо придерживаться.

Такие вещи, как зазор и высота трубы, могут потребоваться для утверждения. Проконсультируйтесь с местным строительным отделом, чтобы убедиться, что вы соблюдаете правила. Если вы все в порядке, вот пошаговые инструкции, которые помогут с легкостью выполнить работу.

Шаг первый: установка плиты

Если вы еще этого не сделали, поставьте дровяную печь именно в том месте, где вы собираетесь ее установить.Если он уже установлен, вы на шаг впереди и значительно упростите свою работу. Поместите одну часть дымоходной трубы на соединение с печью, чтобы использовать ее в качестве направляющей.

Шаг второй: создание вашей отметки

Затем возьмите отвес с потолка, чтобы обозначить центр трубы на фанере для обшивки крыши. Просверлите пилотное отверстие в том месте, где вы сделали отметку, и обязательно пройдите сквозь металлическую крышу. Это делается для того, чтобы проделать физическое отверстие там, где должен быть центр дымохода.

Шаг третий: создание диаметра

Если у вас есть компас для рисования, третий шаг будет простым.Возьмите его и отметьте внешний диаметр нужного вам отверстия для дымохода. Сделайте это на внешней поверхности металлической крыши. Опять же, убедитесь, что вы соблюдаете спецификации производителя, а также все строительные нормы и правила.

Обычно между поверхностью трубы и окружающим материалом остается зазор не менее двух дюймов. Слишком близкое расположение дымохода может создать угрозу возгорания.

Шаг четвертый: вырежьте отверстие

Затем возьмите лобзик и с помощью комбинированного лезвия проделайте отверстие в крыше и фанере.Возьмите планку и наденьте ее на только что проделанное отверстие. Сдвиньте оклад на несколько дюймов вниз и проведите карандашом линию, указав верхнюю часть края.

Острыми ножницами прорежьте оклад в том месте, где вы разместили линию, прежде чем переходить к следующему шагу.

Шаг пятый: установка переплета

После того, как вы прорежете линию, вы сможете провести верхний край гидроизоляции под кровельной и кровельной бумагой. Наденьте его на отверстие дымохода.Нанесите ½-дюймовый валик герметика для наружных работ, немного приподняв крышу.

Это должно быть примерно на ½ дюйма выше того места, где конец крыши встречается с поверхностью гидроизоляции. Сделайте это еще раз, но под краем основания по периметру и надавите, чтобы он плотно прилегал к окладу.

Шаг шестой: Сборка дымохода

Получите инструкции, прилагаемые к дымоходу, и аккуратно соберите их. По завершении вставьте дымоход через отверстие в крыше вместе с воротником.Возьмите нижний или нижний конец дымохода и наденьте его на фланец дровяной печи.

Шаг седьмой: двойная проверка проделанной работы

Шаг седьмой направлен на перепроверку всего до этого момента. Убедитесь, что дымоход закреплен на фланце. Также проверьте, не находится ли он над поверхностью крыши.

Гидроизоляция должна быть зафиксирована герметиком. Затем вы можете использовать кровельные шурупы, чтобы сохранить ее на своем месте. Убедитесь, что винты вставлены сбоку от планки, но не вставляйте их в нижний край.

Шаг восьмой: Завершить работу

Вы почти закончили! Установите колпачок дымохода в соответствии с указаниями в инструкции по эксплуатации. Возьмите небольшое количество герметика и нанесите его с каждой стороны оклада. Добавьте его вокруг любых щелей воротника, чтобы внутрь не попадала влага или вода.

Стоимость установки дровяной печи

Общая стоимость установки дровяной печи

Установка дровяной печи Цена
В среднем по стране $ 2,486
Минимальная стоимость 400 долл. США
Максимальная стоимость 5 500 долл. США
Средняя стоимость 1,210–4,437 долл. США

Куда уходят ваши деньги

Материал Средняя цена
Дровяная печь 400–2 500 долл. США
Печная труба 300–3500 долларов США
Подушка пода 200–500 долларов
Настенные покрытия 60–500 долларов
Трудовые отношения 250–800 долларов США
Всего 1,210–8300 долл. США

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Куда идет печная труба?

Правильно вставлять дровяную трубу для печи гофрированным концом вниз. Влага появится, когда дымоход начнет остывать. Если положить обжатый конец вверх, соединения будут протекать, что в конечном итоге может привести к эрозии и ржавчине.

Как вентилировать металлическую крышу?

Вентиляция и изоляция являются ключевыми факторами при работе с металлической кровлей.Будь то небольшой сарай, гараж или целый дом. Вы должны установить воздухозаборники внизу крыши, а также иметь вентиляционные отверстия в верхней части крыши.

Они позволяют воздушному потоку безопасно входить и выходить внутри конструкции за счет постоянной естественной тяги. Отсутствие надлежащей вентиляции металлической крыши может привести к повреждению конструкции, а также к повреждению вещей под крышей.

Вам нужна двустенная труба для дровяной печи?

Двустенная труба – необходимость, когда у вас дровяная печь.Если у вас одностенная труба, окружающее пространство будет нагреваться снаружи трубы и воспламениться. Используя как минимум две трубы, вы позволяете теплу распространяться больше, не позволяя трубам нагреваться настолько, чтобы вызвать пожар.

Как установить дымоход из нержавеющей стали

Дымоходы из нержавеющей стали предназначены для работы с широким спектром отопительных приборов, включая дровяные печи и обычные печи. Установка дымохода из нержавеющей стали значительно проще и дешевле, чем установка традиционного дымохода, и не требует затрат на кладку, связанных с кирпичом.Перед началом установки убедитесь, что у вас есть необходимые разрешения. Используйте продукты, которые являются пожаробезопасными и соблюдайте правила пожарной безопасности. Это самодельный проект продвинутого уровня, предполагающий доступ на крышу; предлагается помощь знающего друга или соседа.

Шаг 1 – Подготовка к установке дымохода

Перед тем, как начать, обратите внимание, что установка дымохода из нержавеющей стали – это «сквозной» проект; Поскольку тип дымохода зависит от области применения и подключений, установка дымохода должна выполняться одновременно с установкой топки или дровяной печи.

Шаг 2 – Размещение дымохода

В идеале выберите место между балками потолка и стропилами. Для опорного ковша вам понадобится пространство размером чуть больше 12 дюймов в квадрате. Измерьте и обрежьте элементы каркаса, чтобы они соответствовали выбранному пространству. Разместите их по периметру дымохода, закрепив между балками, чтобы добавить устойчивости. Используйте пилу для гипсокартона, чтобы вырезать отверстие в отмеченной области на потолке.

Шаг 3. Установка опор
