Потолочно проходной узел Вермилоджик.

06.06.2016

  Дымовая труба это важный и ответственный элемент печного комплекса.

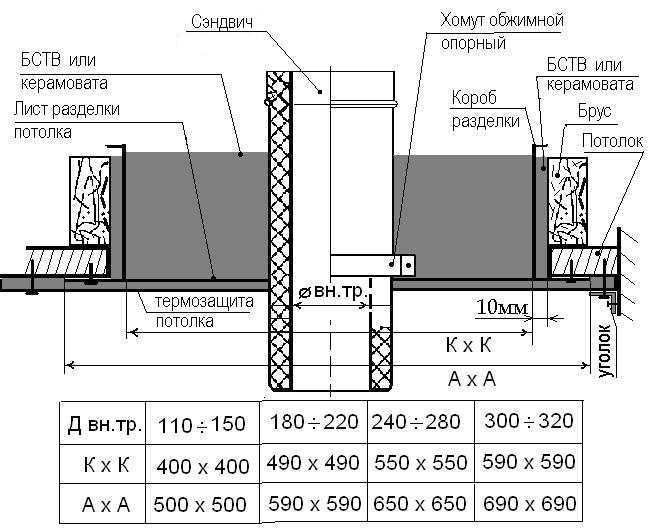

Строя печь или камин в доме необходимо это помнить. Самый важный узел при устройстве дымовой трубы – это проход через перекрытия и кровлю. В этих местах труба ближе всего подходит к сгораемым строительным конструкциям. Риск пожара в месте прохода дымовой трубы через перекрытие и кровлю особенно велик. Поэтому наши противопожарные требования в СП 7.13130.2013 диктуют оставлять большие противопожарные разделки в этих местах. Такие разделки создают дополнительные сложности для владельцев зданий и для печников, потому что размер отверстия для прохода трубы приближается к 1000мм.

Эту задачу можно решить с помощью новых сертифицированных потолочно-проходных узлов (ППУ) Вермилоджик. Они позволяют уменьшить размер разделки почти в 2 раза, экономят время монтажа и надежно защищают сгораемые конструкции дома от опасного воздействия высоких температур.

Потолочно-проходные узлы из вермикулита экологически безопасные, негорючие, гипоаллергенные, не подвержены воздействию биосреды. Узел ППУ состоит из фланца толщиной 10 мм и круглой вермикулитовой гильзы толщиной 50мм.

Номенклатура и габаритные размеры ППУ приведены в таблице:

Таблица Номенклатура ППУ:

Обозначение ППУ	Диаметр гильзы внутр/наруж,мм	Наружный диаметр дымохода, не более, мм	Размеры декоративного фланца, мм
серия 500	250/350	230	480х480
600	250/350	230	580х580
700	250/350, 350/450	230, 330	680х680
800	250/350, 350/450	230, 330	780х780
900	250/350, 350/450	230, 330	880х880
1000	250/350, 350/450	230, 330	980х980

Все типоразмеры потолочно-проходных узлов есть в наличии на складе Печного центра Ками в Петрозаводске.

 Наши специалисты подскажут Вам как правильно подобрать и установить ППУ Вермилоджик на дымовую трубу.

---

ПАСПОРТ КАЧЕСТВА
Противопожарного узла «Вермилоджик Барьер»
