Современные потолочные перекрытия

Основные классификации перекрытий для потолка

Специалисты выделяют два признака классификации данной конструкции – назначение и техническое исполнение. Классификация по назначению разделяет следующие перекрытия:

• Цокольные. Первый и базовый уровень пола общего каркаса, благодаря которому первый этаж отделяется от фундаментной платформы с ростверком. В проектах с подвальными помещениями также существует и подпольный уровень перекрытия.
• Междуэтажные. Потолочные перекрытия в домах с несколькими этажами. Как правило, это конструкция, отделяющая первый и второй этажи.
• Чердачные. Плиты или балочные системы, которые разделяют нижний жилой этаж и верхнюю зону чердака или мансарды.

Что касается технического исполнения, то различия касаются несущей части. Уже говорилось о том, что основу конструкции могут составлять как плиты, так и балки. И здесь же имеет место классификация по используемому материалу перекрытия, которую следует рассмотреть отдельно.

Конструкция изготавливается из бетона, который армируется металлическими стержнями. Впрочем, сегодня и в плитах перекрытия иногда задействуются тонкие стеклопластиковые прутья, при той же несущей способности характеризующиеся небольшим весом относительно металлических аналогов. Монолитные плиты изготавливают прямо на стройплощадке по принципу устройства опалубочной конструкции.

Другой вариант создания плиточного перекрытия – сборный. Это система готовых элементов, из которых формируется цельный каркас. Бывают сборные потолочные перекрытия сварного типа и гибридные.

Отличия между ними заключаются в методах соединения. В первом случае используется сварочное сопряжение компонентов перекрытия посредством связки через металлические армирующие стержни, а во втором – готовые блоки в узлах скрепления заливаются бетоном. Выбор той или иной системы определяется требованиями проекта и условиями монтажа, но железобетонные пролеты в целом считаются наиболее надежным вариантом устройства потолочной части каркаса.

Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

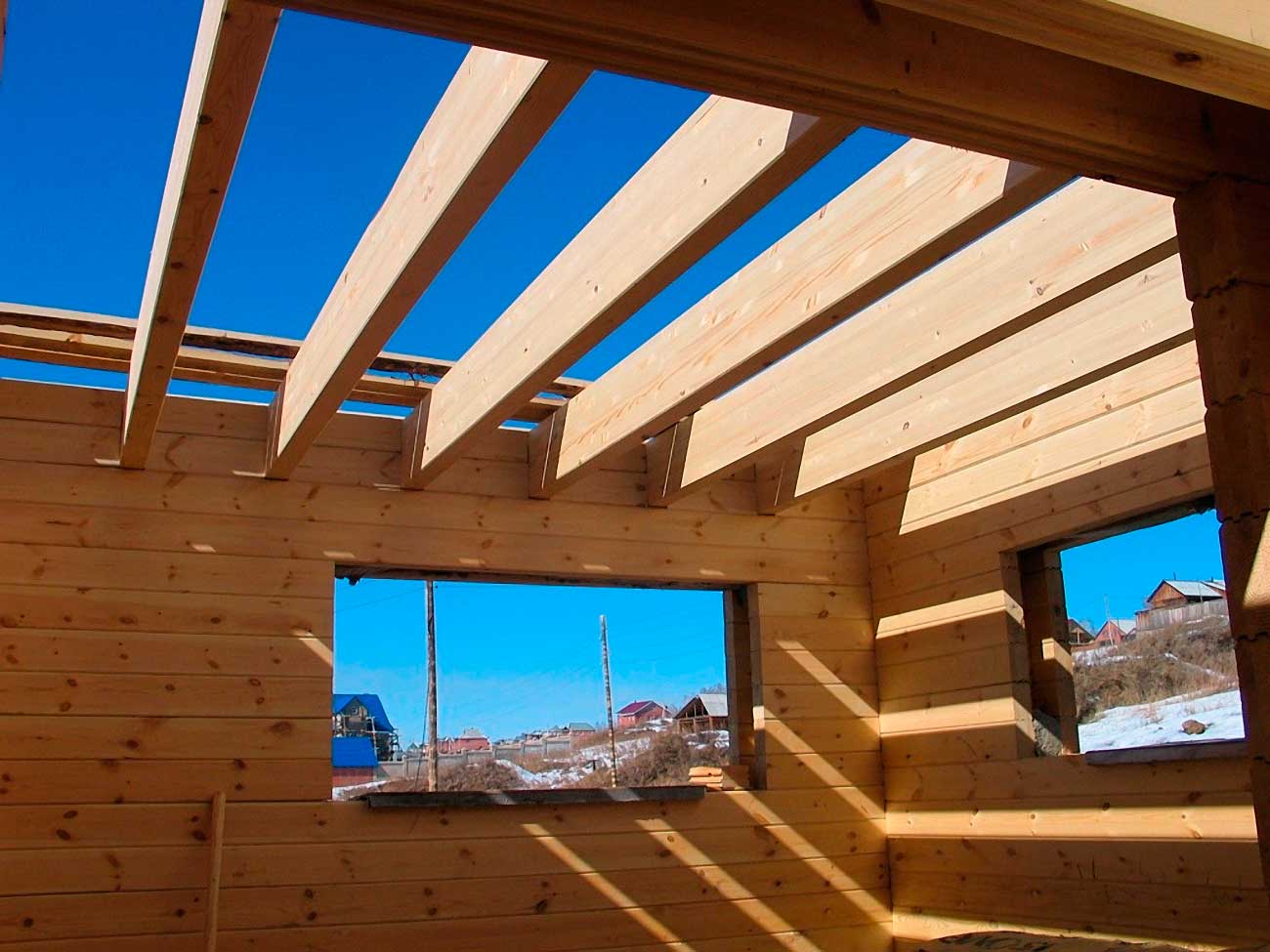

Деревянные потолочные перекрытия из балок

Конструкция представляет собой череду равноудаленных балок, внешне напоминающих настенную обрешетку, только большего размера. В отличие от плит, балочные системы после укладки имеют несколько конструкционных особенностей. К примеру, сохраняются проемы между балками, которые можно использовать для наделения перекрытия дополнительными функциями. Например, пустые ниши можно заполнить тепло- и гидроизолятором, а также средствами шумоподавления. После заполнения пространства между балками потолочного перекрытия необходимо выполнить настил. Его устраивают древесно-стружечными панелями, закрывая систему балочной обрешетки. Данный настил сформирует базу для укладки напольных лаг и будущего декоративного покрытия.

Не существует единого типоразмера перекрытий, но есть стандартизированные модификации в широком спектре форматов выпуска. К примеру, длина плиточной конструкции варьируется в среднем от 2400 до 6600 мм. Интервал размеров между разными форматами составляет 300 мм.

Также существуют и модели, выходящие за рамки этого диапазона – к примеру, плиты длиной 900 и 7500 мм, но это уже специализированные конструкции. Координационные размеры потолочного перекрытия в ширине составляют 1000-3600 мм с тем же шагом. Наиболее распространены модели плит с шириной 1200 и 1500 мм.

Что касается толщины, то она составляет 220-300 мм. В свою очередь, балочные перекрытия из бруса можно использовать в каркасах с шириной пролета до 5000 мм.

Перекрытия в доме: классификация

По своему назначению конструкции делятся на три вида.

Межэтажные – отделяющие один жилой этаж от другого. В данную категорию включается и мансарда, так как это помещение теплоизолируется, а, значит, разница температур между нижним помещением и мансардой будет невелика.

Подвальные – сооружаются между холодным подвалом и жилым этажом.

Чердачные – разделяющие жилой этаж и холодный чердак.

В двух последних случаях при возведении перекрытия понадобится утепление, так как температурный режим жилого отапливаемого и нежилого помещения будет весьма отличаться.

По способу выполнения разделяют два типа конструкций.

Балочный – представляет собой сооружение из несущих балок, которые принимают на себя основную нагрузку, и заполнения. Этот вариант гораздо чаще применяется в частных домах, так как его монтаж можно осуществить своими руками без применения тяжелой строительной техники.

Безбалочный – выполняется из плит-настилов, например, и балок не включает. Такой способ более характерен для многоэтажных панельных зданий.

Технико-конструкционные особенности перекрытий

И балочные, и плиточные перекрытия могут иметь в конструкции специальные приспособления для удобного перемещения, усиления и прокладки коммуникационных сетей. Для подобных задач еще на этапе изготовления предусматриваются пазы, углубления, петли, вкладыши и другие функциональные технические устройства. В плиточных потолочных перекрытиях создаются пустотелые ниши цилиндрической формы с диаметром 140-16 мм.

С одной стороны, они облегчают массу железобетонной конструкции, а с другой – выполняют функцию ребер жесткости. Для упрощения подъема в плитах используют захватные приспособления. Их конкретное устройство просчитывается на стадии заказа в соответствии со схемой и условиями подъема.

Требования к армированию конструкции

Согласно ГОСТам, для усиления перекрытий должна применяться арматурная сталь. Конкретная марка сплава и ее параметры зависят от проектных запросов. Например, напрягаемая арматура выполняется из термомеханических стержней класса Ат-IV(VI), а горячекатаная – из прутьев A-IV (VI). В потолочных перекрытиях, которые изготавливаются по непрерывному безопалубочному методу на длинных стендах, необходимо использовать проволочную арматуру высокой прочности или металлические канаты. В процессе армирования и дальнейших монтажных мероприятиях не допускается обнажение закладных прутьев. Исключение составляют только технологические концы арматуры, которые не планируется выпускать за торцы перекрытия более чем на 10 мм. Но и эти выступы должны изолироваться с помощью битумного лака или цементно-песчаного раствора.

Технико-эксплуатационные требования к конструкции

Многое в расчете перекрытий зависит от конкретных параметров дома и внешних условий эксплуатации. Но есть и общие технические правила, которым должна соответствовать любая конструкция данного типа:

• Достаточная прочность, которая исключит риски деформации и прогибы конструкции. К слову, у межэтажной потолочной плиты перекрытия средняя плотность бетонной структуры составляет 1400-2500 кг/м.
• Огнестойкость. Существуют разные классы огнеупорности, а наиболее термостойкие конструкции используются в случаях прокладки дымохода по перекрытию в чердачном помещении.
• Звуко- и теплоизоляция. Тоже могут быть разные уровни эффективности изоляции, но минимальный шумовой комфорт и теплостойкость в жилом доме должны обеспечивать все уровни перекрытий. Другое дело, что в каждом случае подбирается материал, соответствующий месту применения по защитным свойствам.
• Специальные свойства и характеристики. Могут предъявляться особые требования к паро- и гидростойкости, газонепроницаемости и биологической защищенности в зависимости от условий применения конструкции.

Что может потребоваться

Для монтажа перекрытия потолка своими руками в частном доме понадобятся следующие материалы и инструменты:

Инструменты для монтажа перекрытия потолка.

• строительный уровень;
• брус;
• рубероид;
• антисептическое средство для дерева;
• саморезы;
• полиэтиленовая пленка;
• скотч;
• электрорубанок;
• доски;
• пароизоляционная пленка;
• утепляющий материал;
• песок;
• опилки;
• вагонка;
• строительный степлер.

Система создания потолка во многом схожа с технологией обустройства напольного перекрытия. Лучше всего заготавливать брус из лиственницы или сосны.

Вернуться к оглавлениюРабота выглядит следующим образом. В первую очередь необходимо позаботиться о сохранности древесных материалов, то есть покрыть их антисептиком. Это делается для того, что дерево не гнило и не боялось древесных вредителей. С каждого конца балки оборачиваются рубероидом в два слоя.

Схема монолитного перекрытия.

Далее идет установка горизонтальных балок, которые будут находиться с краев. При этом следует пользоваться строительным уровнем, чтоб в дальнейшем не возникало никаких перекосов. После этого, чтоб легче было сориентироваться, между ними натягивается нитка и уже по ней укладываются промежуточные элементы.

Для создания более интересной модели потолка, можно использовать фальш-балки, которые будут создавать ощущение видимости потолочного перекрытия. А можно обработать при помощи электрорубанка, после чего его покрыть лаком. Такой вариант в частном доме будет выглядеть очень интересно.

Как только работа с установкой бруса будет закончены, можно переходить дальше. После этого саморезами прикручиваются черепные бруски, поверх которых устилается черновой пол. Его основная задача — служить опорой будущему утеплителю. Хотелось бы сразу отметить, что если создается межэтажное перекрытие, то утепляющий материал между балками не закладывается. Специалисты рекомендуют заменять его песком, который укладывается 5-см слоем. Таким образом создается дополнительная звукоизоляция. Если же делать такое покрытие, то перед тем как его сыпать, основание должно быть хорошо закрыто пленкой, которая соединяется при помощи скотча.

Схема пароизоляции монолитного перекрытия.

Следующим моментом идет пароизоляция. Чтобы утепляющий материал не поддавался влиянию влаги, сначала устилают пароизоляционную пленку. Ее сверху покрывают утеплителем, закладывая его в пространство между балками. Таким образом создается двойная защита.

Дальше можно работать с утеплителем. Чтобы правильно подобрать материала, необходимо в самом начале провести теплотехнический расчет. Он делается для того, чтоб правильно выбрать толщину слоя.

Поверх пароизоляционной пленки делается настил из досок. Если это межэтажное потолочное перекрытие, делать настил рекомендуется из шпунтованных досок 1-й категории. В случае, когда сверху будет только крыша, можно остановиться и на 3-й категории досок.

Если дом расположен в климатической зоне, где часто бывает холодно, то не лишним будет позаботиться о дополнительном утеплении. Для этого на настил укладывается опилочный слой, но главное, чтобы они были сухими, иначе влага будет вызывать гниение древесных материалов.

Вернуться к оглавлениюЛучше всего для таких дел подойдет вагонка. Сама система крепления очень проста, так как данный материал имеет пазо-гребневые торцы, которые при совмещении ламелей друг с другом, дают идеально ровный стык, без каких-либо зазоров.

На сегодня вагонку выпускают трех видов: деревянную, пластиковую и из МДФ-панелей. Оптимальным вариантом считается первый тип, так как дерево всегда остается натуральным материалом, значит, не несет никакого вреда здоровью человека, конечно, если дерево не росло в радиоактивной зоне. Поэтому лучше отдавать предпочтение деревянным панелям, особенно если дело касается жилых помещений.

Лучшими вариантами считаются липовые и сосновые ламели.

Схема монтажа вагонки на монолитный потолок.

Перед тем как начинать работать с обшивкой, следует проверить ровность балок, насколько ровно их горизонтальное положение по отношению к поверхности. В случае какой-либо кривизны использование вагонки станет затруднительным. Чтобы устранить такой недостаток, к балкам крепятся бруски и за счет строительного уровня происходит выравнивание поверхности.

Также данную процедуру можно произвести при помощи пластиковых клиньев, которые вбиваются промеж брусков и балок. Их можно приобрести в любом строительном магазине. Бруски должны располагаться строго перпендикулярно элементам перекрытия.

Чтобы выровнять каркас под вагонку можно использовать и другой метод. К боковым сторонам балок при помощи саморезов прикручивается доска. Но главное, чтоб она была ровной, так как именно на нее и будет крепиться обшивочный материал.

Важно купить правильный материал. Вагонка должна быть хорошо высушенной, иначе, как только ее смонтируют, она начнет усыхать, а это приведет к образованию щелей на потолочной поверхности.

None Есть несколько способов, обшить потолок своими руками :

1. Кляймеры. Данные крепежи имеют вид специальных крючков, которые крепятся к поверхности при помощи саморезов.
2. Можно также использовать и гвозди маленьких размеров, которые имеют небольшие шляпки.
3. Если работа предстоит в помещении большого размера, то лучше использовать стыковочный профиль из дерева. Он поможет устранить видимые стыки, которые могут образоваться между ламелями.

Во время монтажа вагонки, рекомендуется оставлять небольшое расстояние (10-20 мм) промеж стенок и самим материалом. Если вагонка будет насыщаться влагой, то ее форма в любом случае слегка будет изменяться, а это может привести к деформации поверхности.

Последний момент — монтаж деревянных бордюров или плинтусов. Они помогают скрыть все зазоры между сопряженными поверхностями.

Работая с потолочным перекрытием, следует учитывать несколько моментов. Например, деревянная конструкция оптимальна в любом случае, так как имеет легкий вес, значит, дом не сложится, как карточный домик. В обратном же случае требуется тщательно рассчитывать нагрузку.

Следует подумать о том, как часто может использоваться чердачное пространство. Для них есть норма прогиба — 1\200. В обратном же случае потребуется усилить жесткость.

Важно уделить внимание тепло- и звукоизоляции, иначе все шумы с улиц будут отчетливо слышаться и в доме. Особенно это касается, когда на улице дождь, ведь не каждый может спокойно спать под звук бьющихся капель об крышу.

Потолок играет одну из ключевых ролей при оформлении дизайна помещения. Рассматривая различные варианты его отделки, не стоит забывать, что качественный монтаж потолочного перекрытия обеспечит отличный конечный итог. Перед тем, как сделать потолочное перекрытие своими руками, рекомендуем прочитать данную статью.

Установка деревянного перекрытия

При индивидуальном строительстве чаще всего используют потолочное перекрытие, изготовленное с применением балок из дерева. Деревянный брус для выполнения перекрытия в частном доме применяют потому, что он имеет ряд достоинств:

• такое потолочное перекрытие не утяжеляет конструкцию,
• нет необходимости использовать специальную технику,
• обладает прочностью и экологичностью,
• стоимость материала умеренная.

Единственный существенный недостаток перекрытий из деревянного бруса – это ограничение ширины пролета при перекрытии, максимум до 6 метров.

Обратите внимание! При использовании в частном доме дымохода, установка балок осуществляется таким образом, чтобы не было пересечения с ходом трубы, нужно соблюдать дистанцию в 40 см.

При изготовлении балок используют лиственные и хвойные сорта деревьев. Дерево должно быть достаточно хорошо просушено и проверено на наличие гнили или трещин. Отбракованные балки нельзя использовать при строительстве.

Порядок установки

• Перед использованием древесина должна быть обработана антисептиком, чтобы избежать в дальнейшем порчи от грибка. Концы балок просмаливаются и обворачиваются несколько раз рубероидом.
• Под балку предварительно подготавливается гнездо, обязательное условие — конец балки должен быть скошен. Для выравнивания балок по плоскости используют доски разной толщины. Пустота, которая неизбежно остается в гнезде, заливается монтажной пеной.
• Далее создается накат из брусков, которые служат основой для будущего потолка. Обычно для черепных брусков используют сосновый брус, предварительно обработанный антисептиком. На них укладываются перпендикулярно доски пола, которые тоже обрабатываются антисептиком.
• После этого сооружают слой, обеспечивающий звуко- и теплоизоляцию. Для этих целей может использоваться разный материал: песок, керамзит, шлак, можно задействовать опилки. Идеально применение минеральной ваты, она имеет свойство дышать и обладает небольшим весом. Перед укладкой теплоизоляции прокладывается слой пленки для пароизоляции.

Благодаря тому, что деревянные междуэтажные перекрытия не имеют большой массы, они позволяют сэкономить на возведении фундамента повышенной мощности.

Для того чтобы правильно выполнить потолочное перекрытие, необходимо изучить все нюансы данного процесса, можно просмотреть видео.

При правильном выполнении работ можно обеспечить высокие показатели прочности строения, комфортные условия тепло- и звукоизоляции.

Требования

Балочные виды перекрытий
Перекрытие потолка независимо от того, какой материал пошел на их изготовление, должно отвечать принятым стандартам:

1. Перекрытие обязано выдерживать эксплуатационные нагрузки, рассчитанные вами заранее. В расчетную нагрузку входит вес балок перекрытия и выбранного вами материала отделки потолка;
2. Жесткость сооружения должна выдержать все предполагаемые нагрузки, при этом она не должна деформироваться;
3. Необходимо также обеспечить потолочное перекрытие достаточными звуко- и теплоизоляционными характеристиками.
4. Одной из главных характеристик потолочного перекрытия должна являться его огнестойкость.

Существует два вида потолочных перекрытий: плитное и балочное.

Каким бывает потолочное перекрытие

Для того чтобы начать делать потолочное перекрытие своими руками, необходимо изучить, какие могут быть потолочные перекрытия и разобраться в их преимуществах и способах установки.

Потолки бывают:

• межэтажные,
• чердачные,
• цокольные,
• подвальные.

Перекрытие может быть балочное, при этом используют балки из разного материала, и безбалочное – построенное с использованием плит и сплошных панелей.

Балочное перекрытие

Обработка балок
Такой вид перекрытия очень популярен при индивидуальном строительстве. Строя свой дом, хорошо изучите метод сооружения балочного перекрытия из дерева.

Деревянные балки, опирающие на несущие стены постройки, составляют основу балочного перекрытия. Их сечение высчитывайте в зависимости от длины шага между ними и расстояния между несущими стенами, перекрываемого балками и, конечно, от предполагаемой нагрузки на потолок.

Опирание балок на деревянный прогон
Отнеситесь серьезно к выбору древесины для балок. Строя потолочное перекрытие, помните, что балки могут быть сделаны из различных пород деревьев. Главное, чтобы они были хорошо просушены в течение 100 дней.

Это во многом определяет их качество. Перед началом работ по строительству перекрытия проверьте балки. Проконтролируйте, есть ли на них гниль, трещины или другие нарушения древесины.

Схема проема в перекрытии

1. Уложите балки на стены и выровняйте их по плоскости. Делайте это с помощью подкладок из просмоленной доски различной толщины. Никогда не используйте для выполнения этой работы, клинья, сделанные из необработанной древесины.
2. Для усиления стыков балок на внутренних стенах закрепите их металлическими скобами и хомутами. Вместо них можете воспользоваться деревянными накладками, сделанными из досок толщиной не меньше 40 мм.
3. По правилам пожарной безопасности балки перекрытия нельзя располагать к дымоходу ближе 400 мм.
4. Концы балок, которые заделываются в несущие стены, обязательно обработайте антисептиком, просмолите и оберните рубероидом. Эти меры защитят деревянные балки от возникновения и развития гнили.
5. Для придания перекрытию жесткости каждую вторую балку закрепите на вмурованное в кладку металлическое крепление.
6. Чтобы сделать черновой потолок, подготовьте черепные бруски, затем их закрепите на боковые грани балок. К брускам прикрепите выбранный вами материал, образующий черновой потолок.

Деревянные балки перекрытия: размеры и расчет

Для того, чтобы соорудить надежное деревянное перекрытие, необходимо правильно подобрать размеры балок, а для этого необходимо сделать их расчет. Деревянные балки перекрытия имеют следующие основные размеры: длину и сечение. Их длина определяется шириной пролета, который требуется перекрыть, а сечение зависит как от нагрузки, которая будет на них действовать, от длины пролета и шага установки, то есть расстояния между ними. В данной статье мы рассмотрим, как самостоятельно сделать такой расчет и правильно подобрать размеры балок. Содержание статьи:

Перекрытия из плит

Укладка плит перекрытия
В основном, плитное перекрытие применяется при возведении многоквартирных домов. При постройке собственных домов такой вид перекрытия востребован реже. Плиты характеризуются большим собственным весом, а значит, при их монтаже потребуется использование специальной техники, а это связано с увеличением денежных расходов.

Обратите внимание!

Плитные перекрытия отличаются неоспоримым преимуществом. Они не горят, характеризуются высокой прочностью и долговечностью.

Если вы произвели монтаж перекрытия из плит, согласно существующим правилам, то в итоге получите ровную потолочную поверхность, не требующую дополнительного выравнивания и шлифовки. Для изготовления плит используют тяжелый и легкий бетон, они могут быть сплошными или пустотными внутри.

Обратите внимание!

При постройке частного дома, лучше воспользоваться пустотными плитами. Они характеризуются отличными тепло- и звукоизоляционными параметрами. К тому же их вес намного меньше.

Ребристое перекрытие
Существует два вида перекрытия из плит: монолитные и сборные.

При монтаже перекрытия из плит они укладываются на несущие стены постройки, для большей надежности конструкции возводящиеся толщиной не меньше 150 мм. Несущие стены должны находиться на расстоянии 3 м друг от друга. Если оно превышает это значение, то вам придется монтировать поперечную балку, это сделает ваше строительство дороже.

Сборно-монолитное
Приступая к возведению частного дома, вы обязаны точно определить, какое перекрытие потолка — плитное или балочное – наиболее подходит в вашем конкретном случае. Запомните, что на конечный результат огромное влияние оказывает качество используемых материалов и соблюдение всех технологических требований монтажа перекрытий. Если вы все сделаете правильно, то получите в итоге ожидаемый результат.

Плитные перекрытия

Такое потолочное перекрытие практически не используется для частных домов по причине большого веса материала. Плиты в основном используют при строительстве больших многоэтажек или промышленных сооружений.

Иногда плиточное потолочное перекрытие используется при строительстве кирпичных частных домов. Оно отличается рядом значительных положительных качеств: долгим сроком эксплуатации, возможностью добиться идеально ровного покрытия, прочностью конструкции и огнеупорностью.

Используются различного вида плиты: пустотные или сплошные. Пустотные изделия, имеющие меньший вес и повышающие уровень звуко- и теплоизоляции, чаще применяют при возведении потолочного перекрытия для частных домов.

Плитное перекрытие может быть монолитным и сборным. Плиты сборные различаются по способу соединения: одни связываются при помощи проволоки, другие — сварные — соединяются при помощи сварки.

Недостаток использования сплошных панелей в их значительных габаритах и массе. Для их установки требуется помощь специальной техники.

Обратите внимание! Такие плиты имеют определенный размер, и строить помещение необходимо под него, или же заказывать индивидуальное изготовление плит нужного размера.

разновидности конструкций, нормы и требования

Основу любого дома формирует прочный несущий каркас, выполняемый из вертикальных и горизонтальных элементов. В его конструкцию могут входить стены, колонны, балки и плиты. И если вертикальные компоненты системы обычно принимают на себя нагрузки, то горизонтальные – напротив, создают нагрузочную массу. Наиболее ответственным элементом данного типа является потолочное перекрытие, которое реализуется в виде плиты или балочной обрешетки. Чтобы потолок стабильно удерживал свой вес и справлялся с задачами конструкционного устройства, необходимо в ходе монтажа соблюдать соответствующие технические требования и нормативные правила.

Основные классификации перекрытий для потолка

Специалисты выделяют два признака классификации данной конструкции – назначение и техническое исполнение. Классификация по назначению разделяет следующие перекрытия:

Бетонные плиты перекрытия: вес, толщина, длина

При строительстве многоэтажных зданий используются разные материалы. Однако неотъемлемым элементом…

• Цокольные. Первый и базовый уровень пола общего каркаса, благодаря которому первый этаж отделяется от фундаментной платформы с ростверком. В проектах с подвальными помещениями также существует и подпольный уровень перекрытия.
• Междуэтажные. Потолочные перекрытия в домах с несколькими этажами. Как правило, это конструкция, отделяющая первый и второй этажи.
• Чердачные. Плиты или балочные системы, которые разделяют нижний жилой этаж и верхнюю зону чердака или мансарды.

Что касается технического исполнения, то различия касаются несущей части. Уже говорилось о том, что основу конструкции могут составлять как плиты, так и балки. И здесь же имеет место классификация по используемому материалу перекрытия, которую следует рассмотреть отдельно.

Узнаем как делать перекрытия? Виды перекрытий

Статья посвящена строительным перекрытиям, которые используются для разделения этажей, чердаков и…

Плиточные железобетонные перекрытия

Конструкция изготавливается из бетона, который армируется металлическими стержнями. Впрочем, сегодня и в плитах перекрытия иногда задействуются тонкие стеклопластиковые прутья, при той же несущей способности характеризующиеся небольшим весом относительно металлических аналогов. Монолитные плиты изготавливают прямо на стройплощадке по принципу устройства опалубочной конструкции.

Другой вариант создания плиточного перекрытия – сборный. Это система готовых элементов, из которых формируется цельный каркас. Бывают сборные потолочные перекрытия сварного типа и гибридные. Отличия между ними заключаются в методах соединения. В первом случае используется сварочное сопряжение компонентов перекрытия посредством связки через металлические армирующие стержни, а во втором – готовые блоки в узлах скрепления заливаются бетоном. Выбор той или иной системы определяется требованиями проекта и условиями монтажа, но железобетонные пролеты в целом считаются наиболее надежным вариантом устройства потолочной части каркаса.

Деревянные потолочные перекрытия из балок

Конструкция представляет собой череду равноудаленных балок, внешне напоминающих настенную обрешетку, только большего размера. В отличие от плит, балочные системы после укладки имеют несколько конструкционных особенностей. К примеру, сохраняются проемы между балками, которые можно использовать для наделения перекрытия дополнительными функциями. Например, пустые ниши можно заполнить тепло- и гидроизолятором, а также средствами шумоподавления. После заполнения пространства между балками потолочного перекрытия необходимо выполнить настил. Его устраивают древесно-стружечными панелями, закрывая систему балочной обрешетки. Данный настил сформирует базу для укладки напольных лаг и будущего декоративного покрытия.

Установка проектора: пошаговая инструкция, специфические…

Установка проектора – сложная процедура. Требуется рассчитать правильное положение, учесть…

Размеры перекрытий

Не существует единого типоразмера перекрытий, но есть стандартизированные модификации в широком спектре форматов выпуска. К примеру, длина плиточной конструкции варьируется в среднем от 2400 до 6600 мм. Интервал размеров между разными форматами составляет 300 мм. Также существуют и модели, выходящие за рамки этого диапазона – к примеру, плиты длиной 900 и 7500 мм, но это уже специализированные конструкции. Координационные размеры потолочного перекрытия в ширине составляют 1000-3600 мм с тем же шагом. Наиболее распространены модели плит с шириной 1200 и 1500 мм. Что касается толщины, то она составляет 220-300 мм. В свою очередь, балочные перекрытия из бруса можно использовать в каркасах с шириной пролета до 5000 мм.

Технико-конструкционные особенности перекрытий

И балочные, и плиточные перекрытия могут иметь в конструкции специальные приспособления для удобного перемещения, усиления и прокладки коммуникационных сетей. Для подобных задач еще на этапе изготовления предусматриваются пазы, углубления, петли, вкладыши и другие функциональные технические устройства. В плиточных потолочных перекрытиях создаются пустотелые ниши цилиндрической формы с диаметром 140-16 мм. С одной стороны, они облегчают массу железобетонной конструкции, а с другой – выполняют функцию ребер жесткости. Для упрощения подъема в плитах используют захватные приспособления. Их конкретное устройство просчитывается на стадии заказа в соответствии со схемой и условиями подъема. Это могут быть и те же петли, и технологические отверстия для зацепа.

Требования к армированию конструкции

Согласно ГОСТам, для усиления перекрытий должна применяться арматурная сталь. Конкретная марка сплава и ее параметры зависят от проектных запросов. Например, напрягаемая арматура выполняется из термомеханических стержней класса Ат-IV(VI), а горячекатаная – из прутьев A-IV (VI). В потолочных перекрытиях, которые изготавливаются по непрерывному безопалубочному методу на длинных стендах, необходимо использовать проволочную арматуру высокой прочности или металлические канаты. В процессе армирования и дальнейших монтажных мероприятиях не допускается обнажение закладных прутьев. Исключение составляют только технологические концы арматуры, которые не планируется выпускать за торцы перекрытия более чем на 10 мм. Но и эти выступы должны изолироваться с помощью битумного лака или цементно-песчаного раствора.

Технико-эксплуатационные требования к конструкции

Многое в расчете перекрытий зависит от конкретных параметров дома и внешних условий эксплуатации. Но есть и общие технические правила, которым должна соответствовать любая конструкция данного типа:

• Достаточная прочность, которая исключит риски деформации и прогибы конструкции. К слову, у межэтажной потолочной плиты перекрытия средняя плотность бетонной структуры составляет 1400-2500 кг/м³.
• Огнестойкость. Существуют разные классы огнеупорности, а наиболее термостойкие конструкции используются в случаях прокладки дымохода по перекрытию в чердачном помещении.
• Звуко- и теплоизоляция. Тоже могут быть разные уровни эффективности изоляции, но минимальный шумовой комфорт и теплостойкость в жилом доме должны обеспечивать все уровни перекрытий. Другое дело, что в каждом случае подбирается материал, соответствующий месту применения по защитным свойствам.
• Специальные свойства и характеристики. Могут предъявляться особые требования к паро- и гидростойкости, газонепроницаемости и биологической защищенности в зависимости от условий применения конструкции.

Заключение

Способ технической реализации перекрытия для потолка определяется множеством факторов, часть из которых основывается на общих строительных нормативах, а часть исходит из конкретных проектных условий. Как правило, в частных домах потолочные перекрытия выполняются или мелкоформатными железобетонными плитами, или балочной деревянной системой. В значительной степени выбор между этими конструкциями определится материалом основного каркаса. Причем существуют и гибридные варианты системы перекрытий, в которых разные уровни организуются металлическими, железобетонными и деревянными конструкциями по отдельности. Главное, чтобы соблюдались общие принципы устройства каркаса, которые предполагают обеспечение надежности, долговечности и устойчивости материалов к динамическим и статическим нагрузкам.

Корпус Hackney: «У нас с потолка росли грибы» Жилищной ассоциации Серены потребовались месяцы, чтобы убрать грибы из дома. потолок

Ясмин Руфо

BBC News

Мама троих детей говорит, что она «больше не знает, что делать», так как ей пришлось жить в течение двух лет с грибами, растущими из трещин в ее потолке.

Серена из Хакни рассказала Би-би-си, что уже более 10 лет в ее квартире постоянно возникают проблемы.

Она говорит, что жилищная ассоциация Пибоди “оставила ее и ее сыновей в таком состоянии без попечения”.

Представитель Peabody сказал: «Мы сожалеем о времени, которое потребовалось для полного решения поднятых вопросов».

Представитель добавил: «Мы понимаем, что ситуация вызывает разочарование, и мы проверим здание и посмотрим, что еще мы можем сделать, чтобы предотвратить повторение проблем».

«Не чувствуйте себя в безопасности»

Серена, ключевой сотрудник NHS во время пандемии, сказала, что трещины в потолке и стенах ее квартиры становились все больше.

“В какой-то момент у нас из потолка выросли грибы, в спальне и коридоре протечки, везде летают водяные мухи.

“Сейчас в спальне сына от пола до потолка огромная трещина – там все ясно являются проблемы оседания, но Пибоди не признает эту проблему».0005 Источник изображения, Серена

Подпись к изображению,

Стены в спальне сына Серены повреждены водой и имеют множество больших трещин

Она добавила: «Мой дом должен быть местом комфорта, где я и моя семья могут быть

“Я больше не чувствую себя в безопасности в собственном доме”

Серена говорит, что Пибоди заделывала щели в потолке более 10 раз с тех пор, как она была в доме, но проблема остается.

“Это требуются месяцы, если не годы, чтобы заставить кого-то из жилищной ассоциации взглянуть на проблему.

“Их не интересуют глубинные проблемы оседания, они просто замазывают трещины и снова исчезают.

“Когда исследовали грибы, они просто вытащили их из потолка и дали мне 300 фунтов в качестве компенсации. .

“Никто никогда не приносил мне извинения и не подтверждал мою просьбу о выселении из собственности.”

«Как в тюрьме»

Серена и ее семья страдают не только от физического воздействия проблемы, но и от психологического.

Источник изображения, Серена

Подпись к изображению,

Серена беспокоится о психическом здоровье своего сына, которому приходится спать под щелями

“Мой сын перестал спать в своей спальне, потому что он боится, что на него может обрушиться потолок.

“Ему кажется, что его собственная спальня похожа на тюрьму.

“Это оказывает огромное влияние на его здоровье и благополучие.”

Советник Хакни и кандидат от Партии зеленых на пост мэра Лондона Зои Гарбетт рассказала Би-би-си, что была «действительно потрясена, когда узнала о грибах, растущих на стене дома Серены; никто не должен жить в таких условиях».

“Слишком много людей живут в некачественном жилье. Арендодатели, включая жилищные ассоциации, должны выслушивать жителей о ситуациях, в которых они живут, и находить и устранять коренные причины проблем. ”

Источник изображения, Серена

Подпись к изображению,

Серена уверена, что есть проблемы с просадкой, из-за которых жить в квартире небезопасно. задержки

“Еще предстоит сделать кое-какой ремонт, и мы договорились с жильцом, что закончим его к середине июня.”

Следите за BBC London в Facebook, Twitter и Instagram. Присылайте свои идеи для историй по адресу [email protected]

• Жилье
• Лондон
• Жилищные ассоциации
• Hackney
• Социальное жилье

Lizzy McAlpine Reaches New Heights с вирусным хитом «Потолки» — Rolling Stone

Если вы вообще открывали TikTok в последние несколько месяцев, вы, вероятно, слышали песню Лиззи Макалпайн «Потолки». Ускоренная версия вдохновила множество создателей и знаменитостей, таких как Виктория Джастис и Джимми Фэллон, на то, чтобы передать фантазию инди-фильма с песней, попросив друга снять их, когда они торжественно идут, прежде чем отправиться в мелодраматический забег.

Выпущенный в апреле прошлого года на втором альбоме McAlpine Five Seconds Flat , этот трек никогда не задумывался как сингл. Но, как и со всеми великими песнями, публика взяла дело в свои руки. После того, как он привлек поклонников повсюду, в начале марта он вошел в Billboard Hot 100, став первой записью McAlpine в этом чарте. Песня также вошла в десятку лучших в официальном британском чарте синглов.

«Это было очень сюрреалистично», — говорит Макалпайн через Zoom. «Я не ожидал, что эта песня взорвется, и очень здорово видеть сообщество, которое сформировалось вокруг песни на TikTok. Чувство, которое охватывает песня, настолько универсально».

@victoriajustice

Дождливые дни в Лос-Анджелесе заставили меня почувствовать себя немного 🥹🌧️

♬ потолки – Ускоренная версия – Лиззи Макалпайн

Успех «Потолков» символизирует взлет собственной карьеры McAlpine за последние несколько лет. Она была студенткой Музыкального колледжа Беркли, когда в 2020 году разразилась пандемия, и привлекла внимание благодаря школьной серии прямых трансляций #BerkleeAtHome в Instagram. Тем летом она стала вирусной благодаря видеоисполнению незавершенной песни «You Ruined the 19».75», — выстрелили в ее ванной.

«Я начала создавать свою фан-базу в разгар пандемии, поэтому у меня не было представления о том, сколько людей на самом деле следят за мной», — говорит она. «Когда я впервые начал гастролировать, было нереально видеть, как эти люди материализовались передо мной и стали настоящими людьми».

Частью все более далеко идущей привлекательности Макалпайн является сочетание музыкальных влияний, которые помогли сформировать ее как рассказчицу. Будучи ребенком, выросшим в Филадельфии, она впитала в себя любовь своей бабушки к музыкальному театру, совершая с ней регулярные поездки в Нью-Йорк, чтобы посмотреть бродвейские шоу, такие как «9».0107 Красавица и Чудовище . Ее мама и папа играли для нее Сару Барель, Шанайю Твейн, Адель или Полицию в машине и дома. Она начала петь, затем научилась играть на фортепиано, а позже и на гитаре.

Выбор редактора

К 12 годам Макалпайн размещала на SoundCloud как каверы, так и оригинальную музыку, не зная, как и сможет ли она привлечь аудиторию.

«Все театральные дети в моей старшей школе также писали музыку и выступали в городских кофейнях, но я никогда этим не занималась», — говорит она.

Во время учебы за границей в Испании во время учебы в Беркли она написала свой первый альбом Give Me A Minute . Альбом вышел, когда она начала находить аудиторию в социальных сетях, в августе 2020 года.

«На этот альбом меня вдохновила Сара Барель, певица и автор песен в стиле фолк», — объясняет она о своем дебюте. «Это было близко к тому, как я на самом деле звучу как артист, но еще не совсем так. Этот альбом кажется мне очень молодым».

Для Five Seconds Flat , McAlpine хотел пойти в «противоположном направлении», черпая вдохновение у таких художников, как Фиби Бриджерс и Холли Хамберстоун.

Результатом стала серия хитов в стиле инди-поп, которые укрепили репутацию Макалпайна как многообещающего автора песен, за которым стоит следить.

Конечно, восхождение сопровождается уроками по пути. Макалпайн отправилась в свой первый тур в прошлом году, выступая на разогреве у Доди. Это было труднее, чем она себе представляла.

«Это было очень изолированно», — вспоминает она. «В этом туре у меня каждый день были панические атаки. Это было не очень хорошо для моего психического здоровья».

Она волновалась, что все туры будут такими, но обнаружила, что немного больше опыта помогло ей подготовиться к тому, что ей нужно было пройти. К тому времени, когда прошлой осенью она отправилась в заголовки, она лучше поняла, как убедиться, что она находится в лучшем эмоциональном состоянии, чтобы справиться с постоянными поездками и подавляющим характером того, чтобы делиться собой с таким количеством незнакомцев.

Связанный

«Меня легко раздражать, и я очень чувствительна ко всему в мире», — добавляет она. «Отдавать себя целой комнате людей очень утомительно для меня. Найти баланс сложно, но я над этим работаю. Думаю, с каждым туром ситуация становится лучше».

Первоначально Макалпайн должен был выступать на разогреве у Джона Майера, который был представлен вместе с ней в номинированном на Грэмми треке Джейкоба Коллиера «Never Gonna Be Alone» — на некоторых концертах его нынешнего сольного акустического тура. Изучив свои пределы на лету, особенно когда она жонглирует своим первым настоящим хитом, она бросила учебу и сосредоточилась на своем предстоящем турне, где она будет играть свои самые большие концерты.

«Это было трудное решение, — признается она, — но мне нужно время. Я просто был бы так сожжен и истощен. Я хочу начать свой тур в качестве хедлайнера, чувствуя себя хорошо».

«Потолки» и следующий тур приходятся на конец цикла Five Seconds Flat .
