Монтаж кубообразного потолка своими руками

Монтаж кубообразного потолка

Кубообразный потолок — это одна из разновидностей реечных подвесных потолков. Он актуален для помещений с высоким уровнем важности: кухонь, ванных комнат, туалетов и пр. Однако, учитывая неограниченные возможности для дизайна и эффектный вид кубообразного реечного потолка, монтировать его можно буквально в любом помещении: как жилом, так и коммерческом, и производственном. Довольно часто архитекторы и дизайнеры закладывают данный вид потолка в строительстве торговых центров, магазинов, офисов премиум класса. Как и традиционные реечные потолки, кубообразные потолочные системы долговечны, просты в монтаже, превосходно выглядят и требуют минимального обслуживания. При необходимости их без труда можно установить своими руками, просто неукоснительно следуя инструкции по сборке. К тому же для их установки не нужно узкоспециализированных инструментов или приспособлений.

Что представляет собой кубообразный потолок

Устройство кубообразного потолка аналогично конструкции традиционного реечного потолка, за исключением внешнего вида самих реек — они представляют собой объёмный П-образный профиль, позволяющий создавать рельефные потолочные покрытия.

Такой потолок способен органично вписаться в помещение с любым интерьером, позволяет реализовать дизайнерское решение любой сложности.

Именно благодаря оригинальному внешнему виду кубообразные реечные потолки стали широко популярны среди дизайнеров, оформителей интерьеров и мастеров по отделке помещений.

Наибольшее распространение получили кубообразные потолки из алюминия, объединившие в себе все лучшее преимущества реечных потолков:

• долговечность;
• прочность;
• надёжность;
• устойчивость к влаге и коррозии;
• пожаробезопасность;
• возможность интеграции различных дополнительных устройств: вентиляции, освещения, кондиционирования и пр.
• экологичность.

Но в отличие от реечных потолков, кубообразные потолочные системы также имеют дополнительные преимущества:

1. Новизна и оригинальность внешнего вида. В России такой потолок только начинает набирать популярность, поэтому многие дизайнеры стараются по максимуму использовать их при разработке своих проектов.
2. Большое количество решений. В отличие от традиционного реечного потолка, рейки кубообразных потолочных конструкций предлагаются в огромном количестве различных типов: это десятки вариантов сечения, варьирующихся в пределах от 20 до 300 мм ширина, возможность формирования зазоров необходимой конфигурации и многое другое. Кроме того, при монтаже таких потолков можно сочетать рейки различной ширины и высоты, добиваясь действительно оригинального вида с характерным рельефом.
3. Широкий выбор вариантов расцветки. Кубообразные реечные потолки представлены на рынке во всех популярных цветах и оттенках: золотом, хромированном, зеркальном, белом, серебристом, бронзовом, чёрном, есть даже имитирующие дерево или камень рейки.

Как и традиционные реечные потолки, кубообразные системы отличаются высокой скоростью сборки. Непосредственно процесс их монтажа в помещении довольно прост и включает в себя 2 основных этапа: устройство несущего каркаса и установку панелей. Простая и понятная последовательность действий обеспечивает лёгкость монтажа такого реечного потолка своими руками за относительно короткий срок.

Как правильно выбрать кубообразный потолок

От выбора конкретной конфигурации реечного потолка напрямую зависит лёгкость его дальнейшей установки. Инструкция по выбору потолочной системы не отличается сложностью и состоит из нескольких основных шагов:

1. Выбор типа конструкции. Реечный потолок может быть одно- и многоуровневым, прямым, изогнутым или волнообразным — от его конфигурации зависит тип используемых панелей и направляющих.
2. Выбор варианта оформления. Это могут быть зеркальные или цветные потолки с глянцевым или матовым покрытием, панели с имитацией дерева и многое другое. Конкретный выбор целиком зависит от вкусов владельца помещения и его дизайнерских предпочтений.
3. Выбор высоты и ширины реек. Это зависит от принятого дизайнерского решения.

Важно!

Приобретать все элементы реечного потолка рекомендуется сразу в одном магазине одного производителя и желательно из одной партии. Это позволит избежать разносортицы — отличия в оттенке реек — и гарантировать полную совместимость всех конструктивных элементов.

Что понадобится для монтажа реечного потолка

Для установки реечного потолка кубообразного типа понадобится стандартный набор строительных инструментов, который наверняка есть у каждого домовладельца, хоть раз в жизни выполнявшего монтажные, ремонтные или отделочные работы своими руками. Для работ понадобятся следующие инструменты:

• дрель или перфоратор, в качестве компромисса можно использовать полупрофессиональную ударную дрель;
• шуруповёрт с набором стандартных бит PH и PZ;
• рулетка;
• строительный транспортир или угольник;
• разметочный шнур или длинный отрезок шпагата;
• карандаш;
• ножницы по металлу;
• строительный нож.

Помимо инструмента для обустройства реечного потолка также необходимы его конструктивные элементы:

• пристенные уголки (плинтуса, угловые направляющие). Они несут как декоративную, так и чисто практическую функцию — на них будут лежать края панелей;
• стрингеры (гребёнки, траверсы). Это основные профили, к которым в дальнейшем будут крепиться панели реечного потолка;
• рейки (панели). Собственно, уложенные рейки и представляют собой реечный потолок;
• подвесы. Они используются для крепления гребёнок и бывают двух основных типов: регулируемые и простые. Новичку для сборки потолка своими руками лучше всего использовать регулируемые подвесы — при необходимости они позволят оперативно отрегулировать высоту расположения гребёнок;
• саморезы. Если стены и перекрытия изготовлены из дерева, то следует использовать саморезы по дереву длиной не менее 50 мм. Для установки потолков на бетонные (кирпичные) стены и потолочные перекрытия дополнительно понадобятся дюбели.

После сбора всего перечисленного выше инструмента и необходимых материалов можно будет переходить к одному из самых ответственных процессов — проектированию потолка и нанесению разметки.

Подготовка к установке реечного потолка

Процесс подготовки потолка к монтажу обязательно включает в себя работы по нанесению разметки. И именно этому этапу следует уделить максимум внимания — малейшая ошибка может существенно усложнить весь процесс, спровоцировать появление неровностей и прочих дефектов, негативно влияющих на внешний вид потолочного покрытия. Этот процесс включает в себя следующие шаги:

1. Первоначально нужно определиться, как будут размещены рейки: по длине или по ширине комнаты, либо диагонально. Вариант их размещения зависит как от выбранного дизайнерского решения, так и от размеров помещения: в узких и длинных комнатах следует располагать рейки перпендикулярно длинным стенам.
2. Затем нужно определиться с высотой будущего реечного потолка. Она рассчитывается от самой нижней точки потолочного перекрытия и зависит от размеров дополнительного устанавливаемого оборудования и устройств: светильников, потолочных обогревателей, воздуховодов вентиляции. На практике, реечный потолок устанавливается на 15–25 см ниже уровня основного перекрытия.
3. Когда необходимый уровень будет определён, следует нанести на стену соответствующую метку. Затем с помощью строительного уровня нужно вымерять и выставить метки во всех 4 углах помещения.
4. Соединить полученные точки с помощью разметочного шнура или шпагата, прочертить линии по шнуру.
5. Затем отступить от стены, перпендикулярно которой будут расположены рейки 40–50 см и сделать отметку. Аналогичную метку поставить на противоположной ей стене.
6. Затем соединить точки — получившаяся линия будет разметкой для первой гребёнки.
7. Аналогичным образом сделать разметку для второй гребёнки у противоположной стены.
8. Затем с шагом 100–120 см разметить места для установки остальных гребёнок.
9. На последнем этапе на потолок наносятся метки, обозначающие расположение светильников.

На этом процесс разметки будущего реечного потолка можно считать законченным и пора переходить непосредственно монтажным работам.

Порядок монтажа кубообразного реечного потолка

Технически никакой разницы между установкой кубообразного и обычного реечного потолка нет. Они отличаются только внешним видом панелей, но порядок их сборки совершенно аналогичен. Весь процесс можно разделить на 3 основных этапа: монтаж несущего каркаса, обустройство панелей и интеграция дополнительных устройств. Предлагаем ознакомиться с пошаговой инструкцией по сборке потолочной системы.

Шаг 1: Монтаж пристенных уголков

Настенные уголки в реечном потолке выполняют сразу 2 функции: декоративную и несущую. Они выполнены в виде L-образного профиля из алюминия или оцинкованной стали и прикрепляются непосредственно к стенам по периметру помещения на предварительно отмеченном уровне.

Порядок их установки следующий:

1. Уголок прикладывается к стене по намеченной линии, затем крепится к ней при помощи саморезов. Если стены помещения выполнены из кирпича или бетона, то нужно предварительно просверлить отверстия под дюбели.
2. Крепление уголков выполняется с шагом 50–60 см и отступом от углов в 4–5 см.
3. Угловые стыки профиля выполняются под углом 45 градусов.

Важно!

Важно уделить монтажу пристенных уголков максимум внимания: они не только должны быть установлены строго по уровню, но и образовать абсолютно ровные уголовные стыки. Если длины профиля оказывается недостаточно, то можно состыковать их «в торец», заранее разместив этот стык в максимально незаметном месте.

Шаг 2: Монтаж подвесов

Подвесы являются основанием для гребёнок. Существует несколько различных модификаций подвесов, но наибольшую популярность при сборке реечных потолков получили следующие:

• шпилечные. Для регулировки их длины нужно просто открутить или выкрутить шпильку. Их главное преимущество — высокая точность регулировки;
• пружинные. Их главное преимущество заключается в быстроте и простоте регулировки — для этого достаточно ослабить пружину. К тому же их стоимость несколько ниже цены шпилечных подвесов;
• без регулировки. После установки такие подвесы невозможно отрегулировать, поэтому новичкам их лучше не использовать.

Наибольшей популярностью как среди профессиональных мастеров, так и среди начинающих строителей пользуются пружинные подвесы, сочетающие в себе простоту, надёжность и невысокую стоимость.

Подвесы крепятся к потолку по заранее размеченной для стрингеров линии следующим способом:

1. Отступы от стен должны быть в пределах 30–40 см.
2. Расстояние между подвесами не должно превышать 100–120 см.
3. Подвесы должны быть смонтированы строго по расчерченной линии — в противном случае можно столкнуться с определёнными сложностями во время подвешивания на них гребёнок.

Установка подвесных кронштейнов к потолочному перекрытию выполняется с помощью саморезов. Если в помещении бетонное перекрытие, то предварительно нужно сверлить отверстия и устанавливать в них дюбели либо монтировать подвесы на анкеры. Также следует не забыть установить подвесы для устройств освещения.

Шаг 3: Установка гребёнок

Стрингеры (гребёнки) являются основой всего реечного потолка — в дальнейшем к ним будут крепиться потолочные рейки. Гребёнки крепятся непосредственно к подвесам: конкретный способ зависит от конфигурации подвеса и самого профиля. Обычно крючки подвесных кронштейнов просто закрепляются за монтажные отверстия в стрингере.
При сборке гребёнок важно соблюдать следующие требования:

• длина гребёнок должна быть на 5–10 мм меньше расстояния между стен. Дело в том, что даже закреплённые на подвесах стрингеры сохраняют подвижность, и это позволяет компенсировать небольшие ошибки, допущенные при монтаже. Если зазор не оставить, то двигаться гребёнкам будет некуда;
• стрингеры должны размещаться строго параллельно как между собой, так и относительно стены. Если планируется обустройство кубообразного потолка по диагонали помещения, то они должны размещаться под углом 45 градусов относительно стен и обязательно параллельно друг другу;
• после монтажа нужно выставить все стрингеры по уровню, выполнив регулировку подвесов.

На этом формирование каркасной основы для реечного потолка можно считать законченным. К такой основе могут быть прикреплены рейки любого типа. Следующим шагом будет размещение и крепление к потолку всех инженерных линий и коммуникаций — если этого не сделать, то они могут серьёзно помешать при установке реек.

Шаг 4: Подготовка к установке реек

Перед монтажом потолочной отделки необходимо определиться с расположением светильников и проделать соответствующие отверстия в рейках. Для этого необходимо заранее подсчитать количество монтируемых осветительных устройств и определиться, в какие рейки они будут вмонтированы. После этого нужно будет в отобранных рейках подготовить монтажные отверстия: сделать это можно с помощью ножниц по металлу либо дрели со специальной коронкой подходящего диаметра. Подготовка реек значительно упростит процесс их монтажа в дальнейшем.

Шаг 5: Установка потолочных реек

Процесс монтажа панелей можно начинать с любой стены. Сама процедура заключается в следующем:

1. Замеряется длина помещения, после чего рейка отрезается на 4–5 мм короче полученного значения.
2. Краями панель укладывается на настенные уголки, затем защёлкивается в специальные пазы на гребёнках. Первая панель должна быть уложена на пристенные направляющие тремя сторонами.
3. Аналогичным образом крепятся следующие рейки.
4. Перед установкой предназначенной для монтажа светильников рейки сначала следует пропустить в отверстие электрический шнур, и только потом установить рейку на место.
5. Далее к устройству освещения подключается электропроводка, после чего оно аккуратно вставляется в рейку.
6. Таким образом собирается весь кубообразный реечный потолок.

Единственная сложность возникнет во время монтажа последней рейки — маловероятно, что она подойдёт по ширине, поэтому её придётся подрезать с двух сторон: по длинной и по широкой части. Для этого необходимо:

• отрезать рейку по длине;
• тщательно замерить расстояние от последней рейки и до стены;
• сделать соответствующие метки на обратной стороне панели;
• отрезать панель по ширине до нужного размера.

Чтобы облегчить работу, при установке крайней рейки опытные мастера поступают следующим образом:

1. Отмеряют необходимую ширину панели и отрезают её.
2. Снимают предпоследнюю рейку.
3. Устанавливают последнюю (отрезанную) рейку, плотно прижимая её к стене.
4. Затем полностью закрывают потолок, устанавливая на место предпоследнюю панель.

На этом сборка кубообразного потолка закончена. Строго следуя всем рекомендациям по подготовке и проведению монтажных работ, легко можно своими руками смонтировать потолок за 1–2 дня.

Видео по монтажу кубообразных потолков Бард:

Что важно знать про реечные потолки

Уход за кубообразным потолком минимален: панели легко очищаются в процессе влажной уборки. Но важно не использовать для их очистки химически агрессивные чистящие средства, составы с абразивами или жёсткие щётки. Для придания панелям первоначального вида достаточно мягкой тряпки, смоченной в мыльной воде. Золотистые, зеркальные или хромированные рейки можно очищать с использованием средств для мытья зеркал и стёкол.

Кубообразные потолки — это относительно новое, практичное и внешне привлекательное интерьерное решение, способное идеально вписаться в помещение с любым вариантом дизайна. А благодаря лёгкости установки и минимальному обслуживанию конкурентов у этого типа потолочной отделки практически нет.

Ознакомьтесь с каталогом кубообразных потолков на нашем сайте!

Читайте также:

• Монтаж кассетного потолка своими руками
• Кассетные потолки: виды, устройство, достоинства и недостатки, советы по уходу

Как сделать монтаж подвесных потолков своими руками

Содержание статьи:

1. Виды подвесных конструкций

2. Установка кассетных потолков

3. Монтаж реечных конструкций

4. Монтаж ячеистых конструкций

5. Монтаж гипсокартонных потолков

Подвесные потолки сейчас часто устанавливаются в общественных зданиях, офисах и магазинах, жилых домах и квартирах. Они обладают массой преимуществ, среди которых долговечность, удобство в уходе, прекрасный внешний вид, способность скрывать коммуникации.

Технология монтажа подвесных потолков такова, что нет необходимости выравнивать черновую поверхность, так как все ее дефекты скроются за новым покрытием. Что касается дизайна подвесных систем, то они могут выглядеть совершенно по-разному: огромное разнообразие цветов, оттенков, фактур, в том числе зеркальных и стеклянных панелей, позволяет подобрать подходящий материал и общий вид конструкции под любой стиль интерьера. Как выглядят подвесные потолки, можно посмотреть на фото.

Виды подвесных конструкций

Прежде чем перейти к тому, как монтировать подвесной потолок, нужно разобраться с его разновидностями.

Существуют такие виды подвесных систем:

• Растровые (кассетные) – состоят из квадратных или прямоугольных плит размером 600х600 или 600х1200 миллиметров. Их закрепляют на металлических профилях; самым известным производителем таких потолков является компания Армстронг.
• Реечные – состоят из потолочных панелей длиной от 3 до 4 метров, состыкованных продольно.
• Ячеистые – представляют собой металлическую решетку или сетку, отдельные элементы имеют размер от 50х50 до 200х200 миллиметров.
• Натяжные полотна из ПВХ или ткани с полиэфирной пропиткой, закрепленные на особом каркасе.
• Гипсокартонные, которые получают в результате обшивки специального металлического каркаса гипсокартоном.

Натяжные потолки не относят к подвесным конструкциям, поскольку для их установки профиль прикрепляют только к стенам. Несмотря на это, они обладают точно такими же особенностями, как и все подвесные системы.

Реечные, кассетные и ячеистые конструкции относятся к модульным потолкам. Они собираются из отдельных элементов, которые в любой момент можно снять и заменить другими. Эти системы более удобны, чем гипсокартонные и натяжные потолки, поскольку их установка упрощает доступ к межпотолочному пространству, где находятся различные коммуникации. Таким образом, для того, чтобы отремонтировать трубы или проводку, проходящие над подвесной конструкцией, не нужно ее полностью разбирать.

Когда устанавливается подвесной потолок – схема монтажа предполагает использование металлических или пластиковых профилей. Легкие виды потолочных конструкций делают возможным применение деревянных элементов. Специалисты рекомендуют использовать пластиковый профиль, поскольку он лучше примыкает к стене. Металлические планки более надежны и долговечны, но они могут покрываться ржавчиной.

До начала установки подвесных потолков прокладывают и ремонтируют все коммуникации, которые в дальнейшем будут находиться в межпотолочном пространстве. Каждый тип конструкций имеет свои особенности, поэтому монтаж каждого из них отличается.

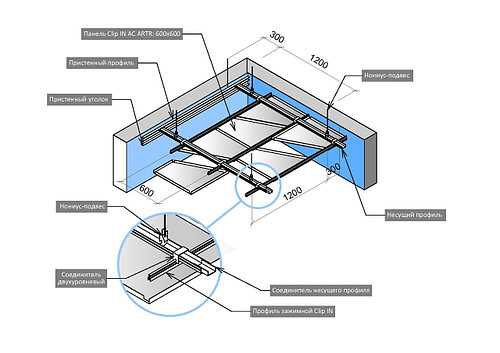

Установка кассетных потолков

Кассетные потолки делают в сухих, закрытых комнатах. Допустим монтаж подвесного потолка также в холодную погоду, но помещение должно быть отапливаемым. До начала установки материал выдерживают минимум сутки в той же самой комнате, чтобы он адаптировался к ее условиям. Монтаж навесного потолка можно осуществить и самостоятельно.

Чтобы качественно установить подвесные потолки – инструкция по монтажу должна соблюдаться в точности.

Она выглядит следующим образом:

1. Измерение помещения, составление плана. На данной схеме нужно указать расположение неполных плит, желательно, чтобы на противоположных концах комнаты они имели одинаковый размер.
2. Установка тепло- и звукоизоляции. Данный этап не является обязательным. Если производится укладка тепло- и звукоизоляционных материалов, увеличивают частоту подвесов.
3. Нанесение разметки. Расстояние от чернового перекрытия до подвесного потолка выбирают таким образом, чтобы за последним были скрыты все коммуникации. Также обязательно учитывают размеры встраиваемых светильников, которые прикрепляются к базовому основанию. Минимальное межпотолочное пространство составляет 12 сантиметров. После этого наносят горизонтальную линию по периметру всего помещения, она указывает место крепления будущей подвесной конструкции. Для нанесения разметки пользуются водным или лазерным уровнем и малярным шнуром.

4. Монтаж каркаса. Для установки кассетного потолка крепят вдоль нарисованной горизонтальной линии особый пристеночный профиль L-образной формы. Для нарезания его до нужного размера задействуют ножовку по металлу или болгарку. После его закрепления он напоминает полку, обращенную вниз. Для крепления профиля к стене в нем просверливают отверстия. Рекомендуется пользоваться шуруповертом, хотя подойдет и обычная отвертка.
5. Разметка расположения и установка подвесов. На каждую рейку прикрепляют 2-4 подвеса. В целях экономии каркас можно подвесить на основной потолок с помощью проволоки.


   Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

6. Установка направляющих и промежуточных профилей. В направляющих элементах имеются прорези, а в промежуточных – небольшие выступы. Их вставляют в прорези направляющего профиля. В результате этой работы на потолке собирается решетка с ячейками размером 600х600 или 600х1200 миллиметров – это зависит от габарита плит.
7. Монтаж модулей. Далее монтируем подвесной потолок следующим образом. В ячейки вставляют выбранные плиты для подвесного потолка, начиная от середины помещения. Иногда используются пазогребенные изделия, соединяемые друг с другом. На обратной стороне элементов расположена стрелка, указывающая направление монтажа. Крайние плиты, которые невозможно установить вплотную к стене, обрезают при помощи острого обойного ножа.
8. Монтаж светильников. Растровые осветительные приборы монтируют вместо декоративных плит, а для точечных светильников в покрытии вырезают отверстия нужного размера.

С созданием кассетного потолка площадью не более 30 квадратных метров можно справиться за один день, если в работе будут участвовать три человека.

Монтаж реечных конструкций

Схема монтажа реечных алюминиевых потолков довольно проста, поэтому с этой задачей легко справиться можно своими силами. Для установки конструкции потребуются панели, стрингеры и межпанельные модули. Стрингер (гребенка, траверс) – это несущая часть системы. Этот элемент делают из нержавеющей стали, он имеет зубчатую форму. В его пазы (зубцы) помещают панели. Тип стрингера необходимо подбирать в зависимости от вида панелей.

Чтобы сделать подвесные потолки технология монтажа должна соблюдаться до мелочей – только в этом случае они будут надежными и долговечными. Перед началом монтажа все элементы системы освобождают из пленки и изучают направление, указанное на плитах.

Только потом можно приступать к сборке подвесной конструкции:

1. Проведение замеров. На стенку наносят горизонтальную линию с помощью уровня и малярного шнура. По этой отметке будет закрепляться направляющий профиль. Расстояние между черновой поверхностью и подвесной конструкцией должно составлять 12-15 сантиметров, в зависимости от размера выбранных осветительных приборов и габаритов коммуникаций.
2. Крепления направляющего профиля. Эти элементы крепят шурупами. При необходимости их подрезают до требуемого размера при помощи ножниц по металлу.
3. Разметка и крепление подвесов. Расстояние между ними должно составлять примерно 100 сантиметров, но их необходимо расположить таким образом, чтобы стрингеры находились параллельно друг другу.
4. Установка стрингеров. Эти детали крепят перпендикулярно направляющему профилю, промежуток между ними не может превышать 100 сантиметров.
5. Монтаж реек (панелей). Их перед установкой укорачивают таким образом, чтобы они были на несколько миллиметров меньше длины потолка. Рейки вставляют в направляющие и аккуратно защелкивают по всей длине. Когда потолок практически готов, сначала крепят панель, прилегающую к стене, и лишь затем – предыдущую. Дело в том, что пристеночный уголок не позволит установить крайнюю рейку самой последней.
6. Установка светильников. В подготовленных отверстиях в панелях помещают осветительные приборы.

Монтаж ячеистых конструкций

Для того чтобы сделать надежные ячеистые подвесные потолки – монтаж своими руками должен строго соответствовать инструкции. Алюминиевые модули в виде ячеек могут иметь разную конфигурацию – стандартную, пирамидальную, разноуровневую, жалюзи. Ячеистые потолки часто устанавливаются в торговых центрах, вокзалах, аэропортах, ресторанах, поскольку они делают оформление этих огромных помещений завершенным и цельным. Кроме того, они, как и другие подвесные системы, скрывают коммуникации. Ячеистые конструкции способствуют вентиляции и не препятствуют работе противопожарной системы, установленной в запотолочном пространстве.

В комплект таких потолков входят: поперечные и продольные U-профили, нижние и верхние U-образные профили, пристенный (угловой) профиль, «сплайсы», подвесы. Иногда делают и холодные потолки, которые выполняют функцию кондиционирования.

Монтаж производится следующим образом:

1. Разметка. Ее рекомендуется выполнять с помощью лазерного уровня – это позволит сделать горизонтальную конструкцию и избежать перекосов. Угловой профиль крепят по нарисованной по периметру помещения горизонтальной линии. К кирпичной или бетонной стене профиль крепят дюбель-гвоздями, а к гипсокартонной – саморезами. Крепежные элементы должны располагаться с шагом не более 45 сантиметров, при этом нужно следить, чтобы профиль не прогибался.
2. Разметка и установка подвесов. Сначала параллельно одной стене отмечают линии, на которой указывают места крепления подвесов – расстояние между этими элементами не должно превышать 80 сантиметров. Шаг между осями должен составлять 60 сантиметров. Крепят подвесы только металлическими анкерами – использование пластиковых дюбелей недопустимо. Установленные элементы выравнивают при помощи лазерного уровня.
3. Монтаж направляющих. К подвесам крепят длинные направляющие, их соединяют «сплайсами». Чтобы не было изломов, места стыков не должны располагаться на одной линии. Потом с шагом в 60 сантиметров в длинные продольные направляющие вставляют короткие поперечные.
4. Установка модулей. Из нижнего и верхнего профиля собирают модули, которые в дальнейшем устанавливаются на каркасе. Монтаж подвесных потолков своими руками произойдет быстрее, если один человек станет заниматься каркасом, а другой – сборкой модулей. Если у стен приходится устанавливать неполные элементы, а именно так обычно и происходит, то собранный модуль обрезают ножницами по металлу или «болгаркой».

Готовый потолок выглядит цельным. Ячеистые потолки Грильято отлично сочетаются с одноименными светильниками. У таких приборов есть зеркальная решетка либо опаловый или призматический рассеиватель.

Монтаж подвесного потолка, детальная видео инструкция:

Монтаж гипсокартонных потолков

Для создания конструкции из гипсокартона необходимы:

• направляющие и поперечные профили;
• обычные или пружинные подвесы;
• листы гипсокартона;
• стеклянная или армированная сетка;
• шпатлевка.

Стандартные листы гипсокартона имеют размер 2500х1200 миллиметров, но в продаже встречается и материал других размеров.

Для создания гипсокартонных потолков используют листы разной толщины (в миллиметрах):

• потолочные – 9,5;
• стеновые – 12,5;
• арочные – 6,5;
• влагоустойчивые – 12,5.

Если планируют использовать стеновой гипсокартон, то частоту крепления увеличивают.

Монтаж подвесного потолка своими руками происходит таким образом:

• разметка высоты установки стартового профиля лазерным уровнем на расстоянии 7-10 сантиметров от чернового потолка;
• прикрепление стартового профиля по периметру помещения саморезами;
• разметка и установка подвесов, частота крепления зависит от размеров листов гипсокартона;
• закрепление направляющих профилей в подвесах;
• обшивка каркаса листами гипсокартона; рекомендуется располагать их по направлению света – в этом случае стыки между ними будут наименее заметны.

Между обшивкой и стеной специалисты рекомендуют оставить зазор величиной 0,5-1 сантиметр. Благодаря этому уменьшится вероятность деформации потолка при расширении гипсокартона от повышенного уровня влажности или температуры.

Завершается процесс создания гипсокартонной конструкции отделочными работами. Обязательно заделывают все швы и стыки. Монтаж таких потолков всегда выполняют с учетом вероятности усадки дома и появления из-за этого трещин. Чтобы снизить шансы образования дефектов на покрытии, необходимо тщательно заделать стыки потолочной поверхности со стенами. Укрепляют их армированной сеткой, сначала заполняя шпаклевкой, затем укладывая сетку и снова покрывая шпаклевкой. Точно таким же образом обрабатывают и углы сложных многоуровневых конструкций. Иногда армированной сеткой укрепляют всю поверхность потолка.

Как закрепить проектор на потолке: игровой проектор BenQ X3000i в качестве примера

Игровой проектор BenQ X3000i в качестве примера

2022/11/03

Вы можете подумать, что потолочный монтаж игрового проектора чрезвычайно сложен, но это не так. Мы здесь с подробными инструкциями, которые помогут вам сделать это самостоятельно, без необходимости обращаться за помощью к профессионалу. Мы будем использовать проектор BenQ X3000i, продвинутый игровой проектор, который идеально подходит для PS5 и Xbox Series X/S.

Конечно, на пути к созданию игровой комнаты вашей мечты необходимо прежде всего учитывать несколько моментов. Вам нужно выяснить, насколько большой экран вы можете разместить, и мы предлагаем вам выбрать максимально возможный размер, потому что в этом преимущество проекторов — больших экранов. Затем, исходя из размера и формы вашей комнаты, рассчитайте наилучшее положение для проектора. Далее нужно убедиться, что это место увенчано потолком, на который можно установить универсальное потолочное крепление BenQ. Вы не можете использовать подвесные или подвесные потолки, так как поверхность должна быть из твердого и плотного материала, чтобы выдержать вес проектора.

Следующий шаг — выбор экрана, если только вы не предпочитаете проецировать изображение на стену. Мы рекомендуем светонепроницаемый экран с натяжением для серьезных игр. Такой экран обеспечит вам наилучшие визуальные эффекты в играх на большом экране.

Хорошо, вот все, что вам нужно знать, как для подготовки, так и для фактической установки!

В этой статье мы рассмотрим:

Все, что вам нужно знать перед началом работы

Основные параметры

Очень важно провести точные замеры, чтобы проектор и экран подходили для вашей комнаты. Наиболее важные размеры:

1. От проектора до экрана
2. Высота экрана
3. От верха экрана до потолка
4. От низа экрана до пола

Подготовка универсального потолочного крепления BenQ

2 9 крепления, одни специфичные для определенных моделей, а другие претендующие на универсальность. Однако вам необходимо убедиться, что используемое вами крепление может выдержать вес предполагаемого проектора. Кроме того, есть потолочные и настенные крепления, и они не взаимозаменяемы. В этой статье мы обсуждаем потолочный монтаж X3000i. Комплект настенного крепления для более легкого проектора не подойдет, поэтому важно сделать это правильно.

Не слишком хвастаясь, мы разработали универсальный комплект для крепления к потолку BenQ, чтобы он был действительно универсальным. Он будет работать с широким спектром моделей и избавит вас от догадок, если вы хотите потолочный монтаж. Мы провели всестороннее тестирование комплекта, как и всех наших продуктов, и подтвердили его надежность и безопасность. Однако он не предназначен для настенного монтажа. Вы можете приобрести универсальное потолочное крепление BenQ прямо здесь.

Руководство пользователя комплекта также доступно в Интернете, если вы хотите получить больше информации о нем.



Подготовка игрового проектора X3000i: проекционное расстояние и смещение

Конструкция объектива проектора и общие оптические характеристики определяют идеальное проекционное расстояние или проекционное расстояние. Он также определяет высоту смещения или то, насколько выше верхней части экрана должен быть объектив, если он вообще должен быть.

Проекционное отношение: определяет расстояние (A) от экрана до переднего края проектора. Обратите внимание, что это означает самую переднюю часть объектива, а не ось потолочного крепления.

Проекционное отношение = проекционное расстояние (A) / ширина экрана

Типичное проекционное отношение X3000i составляет 1,15–1,50.

Смещение проектора: указывает расстояние (H) от объектива проектора по прямой линии до верхнего края экрана. Другими словами, процент высоты экрана, который будет проецироваться над оптической осью проекционного объектива.

Смещение объектива = (высота экрана + высота смещения) / высота экрана

BenQ X3000i имеет смещение 110%.

Обратите внимание, что высота крепления к потолку (C1) плюс высота от нижней части проектора до центра объектива (C2) плюс расстояние от потолка до центра объектива или высота смещения (H) могут равняться зазору от потолка до верхней части экрана.



Подготовка помещения

Перед установкой X3000i выполните точные измерения помещения. Это включает в себя высоту до потолка, ширину и длину. Подумайте о любом объекте, который может мешать, например, о книжных полках, шкафах, блоках переменного тока и так далее. Будьте осторожны, чтобы не просверлить потолочное крепление в какие-либо существующие инженерные кабели или провода. Также подумайте, есть ли какие-либо ограничения в расположении экрана, и не следует ли вам передвинуть какую-либо мебель, чтобы освободить место для экрана. Основываясь на предполагаемых размерах комнаты, вы можете перейти к выбору размера экрана.

Расчет размера экрана и выбор места его размещения

Определение размера экрана

Чтобы выбрать размер экрана, точно измерьте высоту потолка в комнате. Затем рассмотрите следующие факторы, которые также можно рассматривать как вычеты из общей высоты потолка в вашей комнате:

• – Расстояние от нижнего края экрана до пола
• – Минимальная высота потолочного крепления (см. регулируемую высоту потолочного крепления , используйте минимальную высоту, чтобы получить максимальный размер экрана)
• – Расстояние от нижней части корпуса проектора до центра объектива проектора. Найдите эту информацию в руководстве пользователя, но для X3000i это 5,78 дюйма.
• — Высота смещения, что означает высоту от центра объектива до верхнего края экрана. Опять же, пожалуйста, проверьте свое руководство пользователя или рассчитайте сами, как мы показали выше. Для X3000i это высота экрана, умноженная на 0,1, или высота экрана плюс 10 %

Таким образом, вы получите «B: максимальная высота экрана», которая переводится в длину по диагонали, известную также как максимальный размер экрана (обычно измеряется в дюймах). )

Теперь вы можете сами выбрать размер экрана, узнав максимально возможный размер. Очевидно, что не покупайте экран больше, чем максимально возможный размер в вашей предполагаемой комнате.



Определитесь с размещением проектора

Перейдем к размещению проектора. Начните рассчитывать проекционное расстояние и положение потолка, используя следующие данные:

1. Минимальное расстояние от проектора до экрана или минимальное проекционное отношение (1,15), умноженное на ширину экрана

   Максимальное расстояние от проектора до экрана или максимальный проекционный коэффициент (1,5), умноженный на ширину экрана

   (Или быстро найдите эту информацию в таблице установки руководства пользователя) Помните, что диапазон проекционного коэффициента X3000i составляет 1,15–1,50

2. Высота экрана ( зависит от вашего решения)
3. Расстояние от потолка до верхней части экрана, равное высоте крепления к потолку (C1) плюс высота проектора (C2) плюс высота смещения (H)
4. Расстояние от нижней части экрана до пола, равное высоте потолка минус B и минус С (это пространство можно использовать под развлекательный центр или другую мебель, на которую можно поставить консоли и другие предметы)

В качестве примера рассмотрим X3000i, установленный в комнате с потолком высотой 9 футов.

1. Подготовьте потолочное крепление: используйте универсальное потолочное крепление BenQ с минимальным удлинителем 5,02 дюйма.
2. Подготовьте X3000i: высота самого проектора составляет 5,78 дюйма от нижней части проектора до центра объектива.
3. При смещении проектора 110 % высота смещения должна быть равна высоте экрана плюс 10 % или умножить на 0,1.
4. Подготовьте комнату: мы знаем, что у нас 108 дюймов или 9футов общей высоты потолка.
5. Проверьте наличие препятствий: разместите развлекательный центр рядом со стеной, предназначенной для экрана размером до 16,5 дюймов или 1 фута 4,5 дюйма в высоту.
6. Следуя нашим расчетам, мы определили, что максимальный размер экрана составляет 150 дюймов (B).
7. Для проецирования 150-дюймового изображения нам нужно поместить X3000i на расстоянии (A) от экрана, что составляет диапазон от 12 футов 5 дюймов до 16 футов 3 дюймов.
8. Расстояние от экрана до потолка должно составлять 1 фут 6 дюймов, а от нижнего края до пола — 1 фут 4 дюйма.

Размер экрана

Ширина экрана

Высота экрана B

Верх экрана до потолка C

Нижняя часть экрана до пола D

Проектор к экрану A

Размер экрана мин. Расстояние

Ширина экрана Среднее расстояние

Высота экрана B MAX DISSAT

Screen Size 100 inch

Screen Width 87.16 inch

Screen Height B 49.03 inch

Top of screen to ceiling C 15.71 inch

Нижняя часть экрана к полу D 43,26 дюйма

Проектор к экрану A 100,23 дюйма

TitleText 15004 150040005

TitleText 130. 74 inch

Screen Size 120 inch

Screen Width 104.59 inch

Screen Height B 58.83 inch

Top of от экрана до потолка C 16,69 дюйма

Нижняя часть экрана до пола D 32,48 дюйма

Проектор к экрану A 120.28 inch

TitleText 138.58 inch

TitleText 156.88 inch

Screen Size 150 inch

Screen Width 130.74 inch

Screen Height B 73,54 дюйма

Верх экрана до потолка C 18,16 дюйм

Низ экрана до пола D 16.30 inch

Projector to screen A 150.35 inch

TitleText 173.23 inch

TitleText 196. 10 inch

Read more about viewing distance for 4K экранов проекторов в нашей базе знаний:  Оптимальное расстояние от сиденья до экрана для разных размеров экрана проектора

Обновление до X3000i с фиксированным экраном на месте

Если у вас уже есть экран и существующая настройка проектора, но вы хотите перейти на X3000i, сначала нужно измерить несколько параметров. Конечно, сравните проекционное отношение вашего старого проектора (текущие настройки) с проекционным числом X3000i. Кроме того, сравните расстояние между центром объектива и центром веса каждого проектора, которое для X3000i составляет 3 дюйма. Основываясь на этих цифрах, вы можете определить, нужно ли изменить положение вашего текущего потолочного крепления и экрана.



Вас беспокоит установка? Узнайте больше из следующей информации:

Создайте свою иммерсивную игровую комнату за 3 шага

Узнать больше

Калькулятор игрового проектора BenQ

Быстрый старт!

Руководство по потолочному креплению BenQ

Прежде чем приступить к работе, вот необходимые инструменты.



1. Дрель/сверло
2. Молоток
3. Гаечный ключ
4. Крестовая отвертка
5. Рулетка или лазерный уровень

Ниже приведены основные шаги, необходимые для крепления нового игрового проектора X3000i к потолку с помощью универсального потолочного крепления BenQ.

1. Соберите опорные кронштейны на самом проекторе (для X3000i требуется только три кронштейна)
2. Решите, где будет центр крепления, используя модуль с металлическими петлями. Если вы новичок в потолочном креплении, проще совместить центр крепления с центром объектива, потому что центр объектива означает центр экрана.
3. Соберите монтажные цилиндры, исходя из высоты потолка, рассчитанной ранее.
4. Протяните кабели к цилиндрам, затем закрепите цилиндры на потолке.
5. Прикрепите X3000i к узлу цилиндра и закрепите соединение с помощью фиксирующего механизма.

При необходимости отрегулируйте угол наклона или поворота, и все готово!

Помните, что при первом включении проектора обязательно выберите «Front Ceiling» в Мастер настройки  , чтобы начать наслаждаться контентом на большом экране.

Советы:  Или измените положение проектора, нажав клавишу  MENU  , чтобы открыть экранное меню (экранное меню), затем перейдите в меню  Дополнительно  >   Установка  >  Положение проектора и выберите «Переднее» Потолок».

Как закрепить проектор на потолке с помощью потолочного крепления BenQ?

Установка потолочного крепления BenQ CM00G3 с использованием игрового проектора BenQ X3000i 4K

Подробности. мы можем поделиться об этом. Вот несколько важных советов и приемов, о которых следует помнить.

1.      Регулируемое смещение по горизонтали с помощью свободно перемещаемой пластины шарнирного модуля и кронштейнов: используется для перемещения проектора по горизонтали для компенсации смещения изображения.





Советы: Обратите внимание, что требуемый сдвиг следует определить до монтажа, так как после его изменения требуется разборка и повторная установка. Не размещайте крепление слишком далеко от центра веса проектора, так как это может привести к нежелательному колебанию проектора или другому движению. Для начинающих мы предлагаем начать с центра объектива в качестве ориентира.

2.      Монтажные цилиндры регулируются, как вы могли заметить, с фиксируемыми пазами для крепления различной длины. Диапазон составляет от 5 дюймов до 1 фута 10 дюймов. Это дает вам достаточную гибкость для различных комнат и ситуаций, но перед установкой обязательно рассчитайте удлинение цилиндра на основе высоты потолка. Передумать позже будет большой проблемой.

3.      Регулируемый угол наклона с помощью шарового шарнира для двусторонней регулировки по вертикали и горизонтали до 25 градусов в каждом направлении: используется для надежной механической компенсации трапецеидального искажения экрана, когда потолок неровный. Лучше, чем цифровой трапецеидальный искажение, особенно на игровом проекторе, поскольку цифровой трапецеидальный искажение вызывает задержку ввода. В отличие от других аспектов, это можно свободно настроить после установки.









4.     Регулируемое горизонтальное вращение на 360 градусов с помощью шарового шарнира: используется для поворота направления проецирования на экран и помогает при прокладке кабелей.

Примечание: хотя регулировку можно выполнить в любое время, убедитесь, что ручки закреплены для обеспечения устойчивости и безопасности.

Выбор экрана для X3000i

Мы составили список рекомендуемых экранов от наших надежных партнеров в компании Elite Screens, которые отлично сочетаются с X3000i в различных условиях внешней освещенности.

Серия Aeon, фиксированная рамка с тонкой рамкой | Матовый белый материал для темных помещений

Номер модели	Размер по диагонали/соотношение сторон	усиление
Model Number AR100Wh3	Diagonal Size/Aspect Ratio 100” (16:9)	gain 1.3
Model Number AR110Wh3	Diagonal Size/Aspect Ratio 110” (16:9)	gain 1.3
Model Number AR120Wh3	Diagonal Size/Aspect Ratio 120” (16:9)	gain 1. 3
Model Number AR135Wh3	Diagonal Size/Aspect Ratio 135” (16:9)	gain 1.3
Model Number AR150Wh3	Diagonal Size/Aspect Ratio 150” (16:9)	усиление 1,3

Неподвижная рама Sable 2, стандартная бархатная алюминиевая рама 2 | Матовый белый материал для темных помещений

79565 9000 9000 9000 9000 9000

56495659956595659956495656561111. Материал CineGrey 3D для помещений с естественным освещением

Номер модели	Размер по диагонали/соотношение сторон	усиление
Model Number ER100Wh3	Diagonal Size/Aspect Ratio 100” (16:9)	gain 1. 2
Model Number ER110Wh3	Diagonal Size/Aspect Ratio 110” (16:9)	gain 1.2
Model Number ER120Wh3	Diagonal Size/Aspect Ratio 120” (16:9)	gain 1.2
Model Number ER135WH3	Диагональный размер/соотношение сторон 135 ”(16: 9)	УБИЛЬ 1,2

777777777777777777777777777777777777777777777777777777777777777н.0159

Номер модели	Размер по диагонали/соотношение сторон	усиление
Model Number AR100DHD3	Diagonal Size/Aspect Ratio 100” (16:9)	gain 1. 2
Model Number AR110DHD3	Диагональный размер/соотношение сторон 110 ”(16: 9)	. Получите 1,2 .0177
Model Number AR120DHD3	Diagonal Size/Aspect Ratio 120” (16:9)	gain 1.2
Model Number AR135DHD3	Диагональный размер/соотношение сторон 135 ”(16: 9)	. Получите 1,2	Model Number AR92DHD3	Diagonal Size/Aspect Ratio 92” (16:9)	gain 1. 2

Sable Frame, стандартная фиксированная рама из алюминиевого бархата | Материал CineGrey 3D для помещений с естественным освещением

616161616161616161616161616161616161616161616161616161616161616161616161611619н1тели

135”. 0004 gain

1.2

Номер модели	Размер по диагонали/соотношение сторон	усиление
Model Number ER100DHD3	Diagonal Size/Aspect Ratio 100” (16:9)	gain 1.2
Model Number ER110DHD3	Размер по диагонали/соотношение сторон 110 дюймов (16:9)	gain 1.2
Model Number ER120DHD3	Diagonal Size/Aspect Ratio 120” (16:9)	gain 1,2
Модель номер ER135DHD3	Диагональный размер/соотношение сторон 135 ”(16: 9:
Model Number ER150DHD3	Diagonal Size/Aspect Ratio 150” (16:9)	gain 1.2

ezCinema 2, напольный переносной экран | Матовый белый материал для темных помещений

Номер модели	Размер по диагонали/соотношение сторон	усиление
Model Number F107XWh3	Diagonal Size/Aspect Ratio 107” (16:9)	gain 1.1
Model Number F70XWh3	Размер по диагонали/соотношение сторон 70” (16:9)	gain 1. 1
Model Number F84XWh3	Diagonal Size/Aspect Ratio 84” (16 9)	Усиление 1,1
Модель номера Диаг.0004 95” (16:9)	усиление 1.1

Мы думаем, что для получения дополнительной информации и понимания вам следует ознакомиться с этими ресурсами.

Узнайте больше о типах экранов и советы по выбору правильного экрана: Как выбрать тип экрана проектора, размер, материал и другие параметры отклоняющий электрический экран

Отзыв от Joelster

X3000i с нашим экраном StarBright 9 с защитой от окружающего света с фиксированной рамкой

Отзыв от EBP Man 900lites Информация о EBP Man 900lites находится на сайте наших партнеров.

{{title}}

Мы сообщим вам, когда продукт станет доступен.

Имя

Электронная почта * Необходимый. Неверный формат электронной почты.

Требуется.

Мы отправим вам электронное письмо, когда продукт станет доступен.

К сожалению, в настоящее время наш магазин закрыт на техническое обслуживание. Мы скоро вернемся. Спасибо за ваше терпение!

Стоимость установки подвесного потолка | HomeServe USA

Обзор затрат на подвесные потолки

• Установка своими руками: 2,75 долл. США за квадратный фут
• Профессиональная установка: 5,50 долларов США за квадратный фут

Ваши потолки из попкорна стали бельмом на глазу? Хотите скрыть неприглядные пятна от воды или открытые воздуховоды? Возможно, вы просто хотите украсить свое жизненное пространство. В любом случае, натяжной потолок может стать для вас проектом.

Это также может вас заинтересовать: Подвесной потолок затянет вас выше головы? Вот что вам нужно знать

Создание свежего вида вашего дома может быть интересным и полезным проектом. Однако, если время и стоимость являются факторами, вам следует взвесить доступные варианты. Узнайте о стоимости подвесного потолка и других сопутствующих факторах ниже.

В чем разница между подвесным потолком и гипсокартоном?

Когда дело доходит до ремонта или реконструкции потолка, у вас в основном есть два варианта на выбор: подвесные потолки или гипсокартон. Правильный вариант для вас в основном определяется вашими эстетическими предпочтениями, количеством времени, которое вы должны потратить на проект, и тем, что вы готовы потратить на работу и материалы.

Подвесной потолок представляет собой решетчатую систему, удерживающую плитки или панели на потолке. Установка натяжного потолка имеет много преимуществ, так как это и практично, и декоративно. Плитка для подвесных потолков доступна в нескольких уникальных и красивых стилях, включая искусственное дерево и металл. Вы также можете выбрать один из различных цветов, чтобы он гармонировал с вашим существующим декором и превратил ваш интерьер из скучного в модный. Еще одним преимуществом подвесных потолков является то, что они обеспечивают легкий доступ к проводам и сантехнике, что особенно важно в подвалах и гаражах. Они также могут улучшить звукоизоляцию в помещении и позволить легко установить светильники, которые могут значительно осветить ваше жилое пространство.

Потолок из гипсокартона состоит из кусков гипсокартона, которые крепятся к потолочным балкам. Варианты декора не так интересны, как с подвесным потолком; максимум, что вы можете сделать, это дать ему новый слой краски. Однако гипсокартон придает гладкий и законченный вид, и это хороший вариант, если вы хотите создать нейтральную и расслабляющую обстановку.

Сложно ли установить подвесной потолок?

Установка подвесного потолка обычно более осуществима в качестве проекта «сделай сам», чем установка потолка из гипсокартона. Если помещение открытое и не захламленное, это можно сделать в относительно короткие сроки и без помощи профессионалов. Если вы хотите установить подвесные потолки более чем в одной комнате и у вас есть такие функции, как печи, водонагреватели и вентиляционные отверстия, вы можете подумать о найме профессионального мастера на все руки или лицензированного подрядчика. Однако, если вы решите сделать это своими руками, есть видео и руководства по установке, которые помогут вам установить потолочные светильники и панели.

Потолок из гипсокартона можно сделать своими руками. Однако имейте в виду, что это требует больше физического труда, так как гипсокартон довольно тяжелый и его нужно поднимать до потолка. Установка занимает больше времени и требует дополнительных работ после установки, таких как покрытие головок винтов, шлифование, покраска и очистка.

Другие статьи по теме:

• Как установить молдинг короны
• Сколько стоит установка коронки?
• Как заделать большую дыру в гипсокартоне
• Сколько стоит гипсокартон?
• Сколько берут профессиональные маляры?

Дешевле установить гипсокартон или подвесной потолок?

Стоимость установки подвесного потолка зависит от материала, сложности работы и от того, делаете ли вы это сами или нанимаете профессионального подрядчика.
