Потолок волной: преимущества и недостатки, виды, правила монтажа, фото

Содержание

Как сделать волну на потолке из гипсокартона

1. Форма волны

Под потолком с волной обычно подразумевается двух- трехуровневый потолок с перепадом по высоте в виде криволинейной или ломаной линии. С точки зрения геометрии эта линия образована смежными окружностями разного диаметра. Эту линию можно также рассматривать как ломанную, состоящую из некоторого числа прямолинейных отрезков разной длины, угол между такими отрезками всегда больше прямого, а проще говоря, тупой и чем больше таких отрезков и длина их меньше, тем больше угол между отрезками приближается к 180°. Например, появилось острое желание сделать подвесной потолок из гипсокартона приблизительно следующего вида:





Рисунок 1. Возможная схема подвесного потолка из гипсокартона с волнами.

При монтаже потолка нарисовать на основном потолке и на потолке первого уровня линию, обозначающую волну, относительно которой будет крепиться каркас второго уровня, можно разными способами:

1.

1. С помощью циркуля

В этом случае линия рассматривается, как кривая, образованная смежными окружностями:



Рисунок 2. Волна на потолке из смежных окружностей.

Как видно из рисунка 2, для того чтобы получить волну, изображенную на рисунке 1, необходимо на основном потолке, на первом уровне потолка и на листах гипсокартона, подшиваемых ко второму уровню, нарисовать части как минимум 5 окружностей. Преимущество данного способа в том, что имея план потолка, можно с точностью до миллиметра рассчитать диаметры окружностей и положение центров окружностей, показанных на рисунке синим цветом для малой волны и красным цветом для большой волны. Сделать это можно практически в любом графическом редакторе, в котором отображаются размеры геометрических фигур. Сначала рисуется план потолка, причем размер прямоугольника, обозначающего потолок, должен быть пропорционален размерам проектируемого потолка. Затем подбирается устраивающая Вас форма волны, на рисунке 2 обозначена жирной линией, после чего методом приближения подбираются окружности нужного диаметра. Т.е. сначала рисуется окружность и подставляется к волне. Если окружность касается волны в двух точках, а посредине не касается, то нужно увеличить или уменьшить диаметр окружности так чтобы окружность касалась волны в трех точках. После того, как подобраны окружности нужного диаметра, определить этот самый диаметр и центры окружностей в графическом редакторе не составит труда. Недостаток этого способа в том, что потолки, на которых делаются волны, обычно не маленькие и обычный циркуль из чертежной готовальни тут не поможет, поэтому циркуль придется делать самому.

Вариантов изготовления циркуля также существует немало, самый простой - это сделать циркуль из направляющего профиля. Все что для этого понадобится - это направляющий профиль соответствующей длины, дрель, простой карандаш и скотч. Выглядеть такой циркуль будет приблизительно так:

Рисунок 3. Самодельный циркуль из направляющего профиля.

Как видно из рисунка 3, всего-то и надо - просверлить на конце профиля отверстие под саморез, чтобы прикручивать циркуль к гипсокартонному листу, прикрутить циркуль к гипсокартонному листу саморезом и на нужном расстоянии от самореза закрепить изолентой или скотчем на профиле простой карандаш.

Правда, при наличии определенной сноровки карандаш крепить не нужно, достаточно выставить его в нужное положение и крепко держать при рисовании окружностей. Расстояние от самореза до острия карандаша - это радиус окружности. Проще всего делать разметку листов на рабочем столе или на полу, для гипсокартонных листов, подшиваемых ко второму уровню потолка - это приемлемый вариант. А вот линию на потолке лучше рисовать после того, как смонтирован первый уровень потолка, так как при монтаже листов с уже нарисованной волной рисунок может сместиться из-за погрешностей монтажа. Это еще один недостаток этого способа, так как чертить на потолке окружности циркулем не очень удобно. Да и не все окружности можно начертить на потолке. Так, например, на рисунке 2 темно-синим цветом показан центр окружности, начертить которую на потолке невозможно по той простой причине, что центр окружности находится за пределами потолка. В таких случаях для нанесения контура волны на потолок используются другие способы:

1.

2. По точкам от руки

В данном случае без плана потолка тоже не обойтись, он позволит точно определить координаты точек по осям х и у:





Рисунок 4. План подвесного потолка с координатами точек.

Однако наносить координаты точек на подвесной потолок тоже достаточно долго и не очень-то удобно, поэтому для того, чтобы нарисовать волну на потолке, можно использовать и другие способы:

1.3. С помощью шаблона

Как уже говорилось работать циркулем на полу или на рабочем столе намного удобнее, чем на потолке, поэтому если под рукой есть тонкие листы ДВП или фанеры, то лучше сначала сделать из этих листов шаблоны, тщательно их подогнать, а потом уже, прикладывая шаблон к потолку, перенести линию волны на потолок и на листы второго уровня. Шаблоны позволяют максимально точно перенести форму волны на листы первого уровня, на листы второго уровня и на основной потолок перед выполнением каркаса первого уровня потолка, и таким образом в 2-3 раза сокращают время разметки.

Конечно, никто не запрещает сначала вырезать требуемой формы листы, подшиваемые ко второму уровню, а потом прикладывать эти листы к листам первого уровня потолка и выполнять разметку, да только гипсокартонные листы, даже потолочные в несколько раз тяжелее, чем трехмиллиметровое ДВП или фанера, и соответственно выполнять разметку с помощью шаблонов, изготовленных из ДВП или фанеры в несколько раз легче.

1.4. На глаз

Если ни один из вышеприведенных способов Вам не нравится, то всегда можно сделать разметку волны на глаз, типа, как получится, так и получится. Не смотря на случайность и непредсказуемость результата это самый распространенный способ разметки волны, так как изначально предполагается, что волна будет неправильной геометрической формы. А все неровности и погрешности, которые обязательно возникнут в ходе монтажа потолка, устранять шпатлевкой на предпоследней стадии изготовления потолка.

1.5. Комбинированный

Никто не запрещает все вышеуказанные способы разметки совмещать.

Так, например, некоторые почти прямые участки волны, показанной на рисунке 2, между двумя окружностями или между окружностью и стеной проще нарисовать от руки, чем возиться с подбором окружности требуемого диаметра. Да и нельзя забывать о том, что как бы красиво и правильно ни была нарисована волна, под волну еще нужно будет делать каркас, а он как правило делается из ломанных линий, но об этом чуть позже, потому что перед тем как делать каркас, необходимо точно знать следующую характеристику:

2. Высота волны

Обычно перепад по высоте между 1 и 2 уровнем потолка делается в пределах 10-15 см, редко 20 см, хотя никаких технических ограничений на высоту волны нет, главный ограничитель - эстетическое восприятие. Если хочется сделать уж очень объемный потолок, то в таких случаях делают волны в двух, трех и даже четырех уровнях. Но даже если сделать волну высотой в 10-12 мм, т.е. по толщине листа, то потолок уже станет рельефным. А если в месте перехода нашить 3- 4 листа, то кроме перепада по высоте между уровнями потолка в 30-50 мм можно получить и достаточно сложную форму торца волны:





Рисунок 5. Общий план и потолок в разрезе с волнами в 3 уровнях.

для квартир и домов с небольшой начальной высотой потолка такое решение может быть оптимальным. В местах где будет волна, основной каркас желательно усилить дополнительными профилями. Преимущество этого варианта в том, что торец волны ничем зашивать не надо, не нужно выгибать гипсокартонные листы и соответственно не нужно возиться с изготовлением достаточно сложного каркаса под волны. Однако качественно прошпатлевать такой потолок будет достаточно сложно. Во всех остальных случаях нужно делать специальный каркас под волны.

3. Каркас под волны

Каркас под волны можно делать как металлический так и деревянный. Как выгнуть направляющий металлический профиль по форме волны достаточно подробно объяснено в статье: "Криволинейные конструкции из гипсокартона".

4. Последовательность выполнения потолка с волнами

4.1. Каркас первого уровня

Сначала делается каркас для первого уровня потолка, при этом в местах, где будет проходить волна, подвесы для потолочных профилей ставятся чаще, чем обычно.

Расстояние между осями потолочных профилей в местах прохода волны желательно делать не более 40 см:





Рисунок 6. Схема монтажа каркаса под первый уровень потолка с волнами

На рисунке 6 направляющие профили обозначены голубым цветом, потолочные профили - бежевым цветом, дополнительные профили, устанавливаемые в местах поперечных стыков гипсокартонных листов - фиолетовым цветом, подвесы для потолочных профилей - красным цветом. Как видно из рисунка 6, отправной точкой монтажа каркаса является потолочный профиль, выделенный на рисунке оранжевым цветом, именно его нужно крепить к основному потолку подвесами как можно чаще. На рисунке 6 показано крепление подвеса через каждые 50 см. Перед тем как делать каркас первого уровня, желательно нанести на основной потолок контуры волны, обозначенные на рисунке 6 черной линией. Принципы разметки под каркас и правила монтажа металлического каркаса под первый уровень потолка такие же как и для простого одноуровневого потолка из гипсокартона.

4.2. Подшивка ГКЛ первого уровня

В отличие от простого одноуровневого потолка гипсокартонные листы на первый уровень потолка крепятся не от стены, а от отправного профиля, обозначенного на рисунке 6 оранжевым цветом. Последовательность подшивки листов может быть любая, например, такая:





Рисунок 7. Последовательность крепления гипсокартонных листов первого уровня.

Расстояние между саморезами обычно принимается в пределах 15-25 см, на рисунке 7 показаны в увеличенном виде саморезы, закрученные на расстоянии около 25 см друг от друга.

4.3. Монтаж каркаса второго уровня

После того, как листы первого уровня подшиты, на листах рисуется волна и к листам крепится гнутый металлический профиль:





Рисунок 8. Схема монтажа второго уровня подвесного гипсокартонного потолка с волнами.

На рисунке 8 гнутый профиль обозначен светло-фиолетовым цветом.

Этот профиль является верхней частью каркаса волны. Профиль крепится через листы первого уровня к потолочным профилям первого уровня саморезами, а там где под листами профилей нет, можно просто подложить шабашку из фанеры или ДВП. Гнутый профиль крепится так, чтобы между линией на листах и профилем было расстояние приблизительно равное толщине материала, которым будет зашиваться торец волны. После того, как гнутый профиль закреплен, монтируется основной каркас второго уровня подвесного потолка. На рисунке 8 направляющие профили второго уровня показаны фиолетовым цветом, потолочные профили второго уровня показаны темно-зеленым цветом. Располагать профили так, как показано на рисунке 8, вовсе не обязательно. Профили могут быть расположены также как и профили первого уровня. Профили прирезаются так, чтобы после подшивки листов второго уровня оставалось место для крепления нижней части каркаса волны. Для крепления потолочных профилей к потолку обычно используются пружинные регулируемые подвесы-защелки, на рисунке 8 показаны темно-синим цветом. После этого на каркас нашиваются гипсокартонные листы второго уровня, уже вырезанные по форме волны. Чтобы минимизировать погрешности при монтаже, листы лучше прирезать с запасом в 0.5-1.5 см, окончательная подгонка листов будет выполнена после того, как будет зашит торец волны. К подшитым листам второго уровня прикручивается нижняя часть каркаса волны - гнутый металлический профиль. Если высота волны меньше 20 см то стойки, соединяющие нижнюю и верхнюю часть каркаса волны, в принципе не нужны, тем не менее их можно ставить в местах где гипсокартонные листы второго уровня по каким-либо причинам немного прогнулись, там где крепление к потолку профиля находится на расстоянии более 10-15 см от края профиля (например, на рисунке 8 таких потолочных профилей три) или если хочется дополнительно усилить каркас волны.

4.4. Зашивка торца волны

Для зашивки торца волны гипрочниками как правило используется гипсокартон. Но у гипсокартона в этом отношении есть один недостаток - обычный гипсокартон достаточно плохо гнется, точнее выгнуть его можно только на достаточно большой радиус. Для выполнения криволинейных поверхностей используются специальные гибкие (арочные) гипсокартонные листы, имеющие толщину 6.5 мм. Такие листы можно согнуть до радиуса 0.3-0.4 м в зависимости от направления сгибания. Подробности сгибания обычных гипсокартонных листов также изложены отдельно.

Однако гипсокартон - не единственный материал из которого можно сделать торец волны, намного проще для этой цели использовать ДВП или фанеру. Эти листовые материалы в зависимости от толщины можно согнуть до радиуса 0.15-0.1 м. ДВП или фанеру можно нашивать и в 2 и в 3 слоя, если торец волны нужно сделать максимально прочным. Однако при работе с листовыми материалами древесного происхождения в качестве каркаса лучше использовать не металлические профили, а деревянные бруски или толстую фанеру. Это позволит максимально быстро, просто и точно вырезать каркас волны, конечно, если в хозяйстве есть электролобзик.

4.5. Шпатлевка, покраска

Шпатлевка гипсокартонного потолка с волнами займет времени больше, чем монтаж каркасов и листов. Сложнее всего будет шпатлевать торец волны и примыкание торца волны к верхнему и нижнему уровню потолка, но теперь уже отступать некуда, надо шпатлевать. Даже при достаточно прямолинейной стыковке с отделкой наружных стыков приходится повозиться, а при криволинейных стыках веселья будет намного больше, впрочем принципы отделки стыков при этом сильно не отличаются. Если для зашивки торца волны будут использоваться листовые материалы древесного происхождения, то шпатлевать стыки волны нужно специальной акриловой шпатлевкой. Ну а с покраской гипсокартона больших проблем не возникнет.

Вот в общем и все, удачи.

Натяжной потолок в форме волны в Оренбурге

Для любителей креативного интерьера компания "Сокора" предлагает установку натяжного потолка в форме волны.

Конструкция потолка в форме "волны" заключается в плавных изгибах различной амплитуды. Это самый сложный и самый беспроигрышный вариант оформления потолка.

Что такое натяжной потолок "волна"

Дизайнеры компании "Сокора" предлагают широкий выбор волнообразных конструкций потолка: с плавными или крутыми перекатами, симметрично или хаотично расположенными волнами. Длина, глубина и высота волн подбираются по желанию клиента.

Волнообразный потолок может монтироваться разными способами:

  • односторонним – потолок заканчивается волной только у одной стены;
  • двусторонним – специальный профиль устанавливается к двум противоположным стенам;
  • многосторонним – весь потолок выполнен в форме волны.

Полотно для волнообразного потолка может быть матовым, глянцевым или сатиновым.

Цвет натяжного потолка "волна"

Главное правило, которого советуют придерживаться дизайнеры: для потолков в форме волны стоит избегать многоцветных полотен, это снизит эффектность конструкции. Наибольшей популярностью пользуются водные оттенки: голубой, синий, бирюзовый, фиолетовый.

Интересным будет сочетание глянцевого полотна с хорошо продуманным освещением. Свет будет отражаться от глянцевой поверхности, создавая оригинальный блеск.

Плюсы и минусы

Натяжные потолки в форме волны отличаются:

  • эксклюзивным внешним видом;
  • большим выбором дизайна;
  • увеличением зрительного объема помещения;
  • дополнительной тепло- и звукоизоляцией.

Несмотря на многочисленные достоинства, волнообразные потолки всё же имеют один недостаток – они сильнее обычного занижают потолок в комнате. Поэтому для установки таких потолков требуется наличие некоторого свободного пространства в комнате.

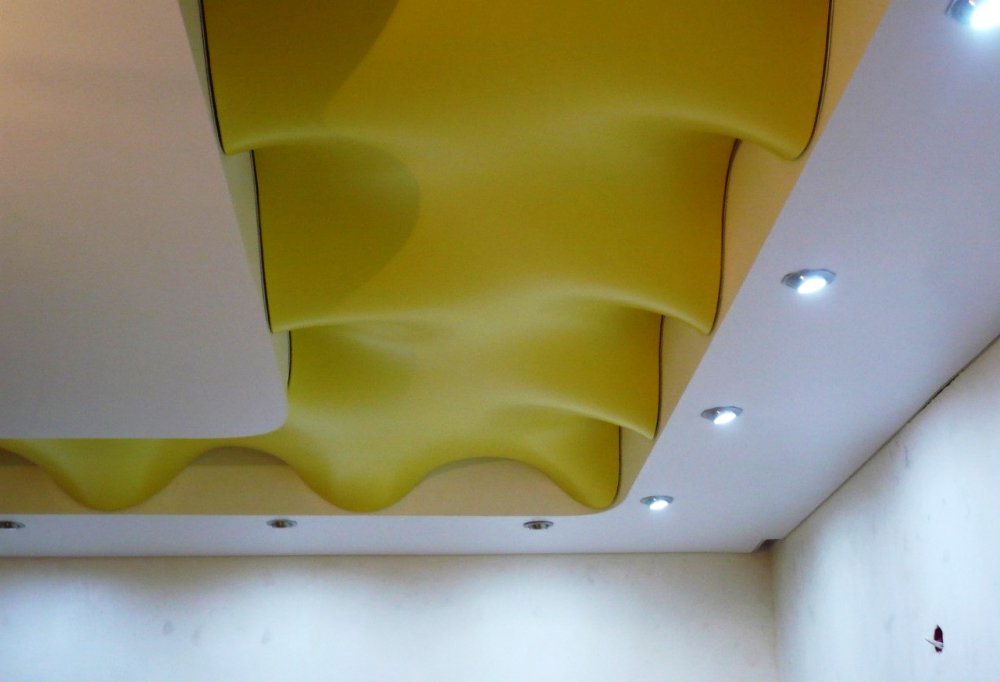

Натяжной потолок волнами - фото

Как записаться на замер

Узнайте стоимость установки натяжного потолка в форме волны – запишитесь на бесплатный замер по телефону +7 (3532) 43-54-03 или заполнив заявку на сайте. Мы перезвоним вам и уточним детали.

Натяжные потолки Волна: как интересно оформить интерьер

Натяжные потолки – отличный вариант позаботиться об эстетичности интерьера. Важным моментом становится подбор дизайна, цвета и текстуры полотна, чтобы дизайн интерьера стал действительно выразительным и выигрышным.

Интересный вариант дизайна – потолок в форме волны. Она представлена плавными изгибами полотна по всей его поверхности, почему и получила такое название. При этом количество волн, их густоту и ширину подбирают индивидуально, в зависимости от собственных предпочтений. Волны располагаются равномерно по ширине, пробегают от одного угла в другой или соединяются в центре.

Внимание! Выбор потолков с формой волны представлен большим разнообразием вариантов. Чтобы подобрать тот, который действительно вам понравится, обратите внимание на фото готовый решений.

Фото роскошного натяжного потолка, который представлен востребованной формой «волна»

Выбираем одноуровневый потолок с формой волна

Если помещение не позволяет размещать многоуровневые конструкции, или вы отдаете предпочтение традиционным одноярусным вариантом, не спешите расстраиваться. На них тоже организуют форму волны. Это становится возможным с помощью специальных потолочных разделителей.

Багет в виде несущего профиля отвечает за придание полотну требуемых очертаний. При этом его ширина и вид подбираются индивидуально. Такие конструкции станут подходящим вариантом для низких потолков, где изменение высоты в сторону уменьшения нежелательно.

Другой вариант для одноуровневых конструкций – 3D печать. Она создает визуальную имитацию волны на потолке, которая тоже выглядит привлекательно, при этом не отнимая высоту помещения.

Фото привлекательного интерьера с натяжным потолком интересной формы

Выбираем круглые потолки

Еще один интересный вариант волнового потолка – круглая конструкция. Первоначально при взгляде на него люди недоумевают, как создается такой дизайн. Применяются вариации волн, которые плавно перетекают в друг друга, всевозможные радиусы.

Круглый потолок бывает симметричным или асимметричным в зависимости от предпочтений. Роскошно смотрится такой вариант на глянцевом полотне при гармоничном сочетании нескольких оттенков.

Круглые волновые потолки – эффектный вариант для классических интерьеров, поражающих своей роскошью. Часто их дизайн плавно перетекает в оформление стен, заставляя задуматься, а где же здесь конец потолочного покрытия. Результатом становится близость к интерьерам, относящимся к эпохе Возрождения, которые известны утонченностью и элегантностью.

Фото завершенного оформления, где один из элементов декора – натяжной потолок с волнами

Выбираем объемные волновые фигуры

Самый эффектный способ задействовать волновые потолки – использовать их в многоуровневых конструкциях. Они станут настоящим украшением интерьера, его удивительной составляющей.

Такой потолок обязательно привлечет к себе внимание, заставит завороженно смотреть вверх. В этом случае тщательно подойдите к выбору источников освещения и их расположению. Возможно, придется размещать их на стыке потолка и стен или подбирать специальные места.

Здесь подойдет светодиодная подсветка. Ее удается расположить непосредственно на самих волнах. Это создает невероятную атмосферу, которая меняется в зависимости от цвета и яркости подсветки.

Фото интересного варианта потолка с формой волна, которая используется в качестве отдельного элемента декора

Почему именно волновые потолки?

Наравне с эстетикой дизайна, практичность натяжных потолков с формой волна делает их востребованным решением. Главные преимущества следующие:

  1. Долговечность службы. Она зависит исключительно от возможных повреждений и желания обновить интерьер.
  2. Устойчивость к скоплению пыли и конденсата, что продлевает срок службы.
  3. Высокая прочность на разрыв поверхности. В зависимости от выбранного материала натяжной конструкции может наблюдаться и стойкость к повреждениям.
  4. Простота ухода, предполагающая использование обыкновенной мокрой тряпки через каждые 6-12 месяцев.
  5. Эластичность поверхности. Ее оценят те, кто проживает в зданиях с продолжающейся усадкой.
  6. Устойчивость к влаге.
  7. Устойчивость к УФ-лучам, выгоранию, потере цвета с течением времени.
  8. Широкие дизайнерские возможности.

Уход за волнистым потолком практически ничем не отличается от обычного. Полотна обработаны антистатиком, что позволяет минимизировать скопление пыли и появление других загрязнений. Избавиться от пятен несложно. Для этого хватит обыкновенной воды или мыльного раствора. Единственным ограничением становится использование жестких щеток и абразивных средств. Они оказывают негативное воздействие на поверхность потолка, царапая ее.

Фото натяжного потолка, комбинированного с традиционным вариантом и оформлением волна

Если вы мечтаете о том, чтобы ваш интерьер выглядел интересно и выразительно, выбирайте форму волна. Она не останется незамеченной. При этом есть возможность выбрать различные цвета и дизайнерские решения такой конструкции. Результат вас приятно удивит и заставит гордиться собственным интерьером. Обратите внимание на видео, где представлен процесс монтажа потолка с эффектом волн.

Натяжные потолки в форме волны

Одна из разновидностей 3D-потолков - натяжные потолки в виде волны.

Устройство волны из пленки на первый взгляд не выглядит сложной конструкцией натяжных потолков, но на самом деле является трудоёмкой работой, требующей высокой квалификации технолога, раскройщика и монтажников :

- от технолога зависит точность проектирования волны, проведения замеров, построения чертежей, получаемых не программным, а расчетным методом, и грамотного составления расчетов натяжных потолков в соответствии с пожеланиями заказчика.

- на раскройщике лежит бремя ответственности за выполнение выкройки и изготовление натяжных потолков по чертежам, выполненных вручную,

- от монтажников требуется высокий профессионализм и аккуратность в реализации волны в соответствии с проектом.

При выборе волны из натяжного потолка на своём объекте необходимо учитывать наличие свободного пространства от планируемой нижней точки волны до базового потолка. Волны рекомендуется устанавливать в помещениях с высокими потолками.

Конечно, можно установить натяжные потолки в форме волны и в комнате с низкими потолками, но тогда возникнет риск, что высоким людям придётся нагибаться под каждым изгибом волны.

Следует также учесть, что силы поперечного натяжения пленки стремятся выпрямить волну в середине натяжного потолка. По-этому, волны следует направлять в сторону коротких стен комнаты. Идеальным помещением для волны из натяжного потолка - узкий длинный коридор. В помещениях в форме квадрата тоже можно создать волну из натяжного потолка, но высота волны в этом случае должна быть достаточно большой.



Существует несколько вариантов устройства натяжных потолков в форме волн:



- Натяжные потолки с волной по одной стене,





- Натяжные потолки с волной на двух противоположных стенах,





- Натяжные потолки с волнами на всех стенах,





- Натяжные потолки с формированием правильных волн,





- Натяжные потолки с волной в противофазном смещении.



Выбирая натяжные потолки в Самаре, поручите компании "Вертикальная линия" изготовление и установку натяжных потолков и Вы не будете разочарованы в качестве материалов и выполненных работ.

Удачного ремонта!

Волна. Почему натяжные криволинейные потолки сейчас такие популярные? - Натяжные потолки в Иркутске по отличным ценам от





Натяжные криволинейные потолки представляют собой конструкцию непростой геометрической формы, изготовленную из гнущихся профилей и пленки ПВХ. Такой вид потолков бывает самых различных конфигураций, это объясняет их растущую популярность среди людей, которые хотят превратить свое жилье в нечто индивидуальное и особенное. Покрытие из поливинилхлорида вместе с изгибающими профилями и опоры-держатели дают возможность воплотить в реальность самые разнообразные идеи, например, выпуклые элементы, волны и другие сложные элементы.





Достоинства

Современный натяжной потолок волна имеет множество достоинств, перечислим их:
1. Такие полотна могут закрывать дефекты и неровности старого потолка, а также декорировать сигнализацию, провода и другие коммуникации. Их насыщенность и яркость привлекает внимание, благодаря чему люди не замечают проблемы либо недочеты в дизайне интерьера;



2. В процессе выбора дизайна такого потолка нет каких-либо ограничений, есть возможность сочетать размеры волн, их количество, оттенки и т.д.



3. За волнистым одноуровневым натяжным потолком достаточно легко ухаживать. Немаловажно и то, что такое покрытие не является статичным, благодаря чему на нем не накапливается пыль.




4. Сфера применения таких потолков очень широкая, например, их используют в ресторанах, бассейнах, развлекательных ночных заведениях, загородных домах и квартирах.



5. Такой вид потолка с течением времени не потеряет свою форму и притягательность, также он не подвергается воздействию солнечных лучей и не провисает.

Какие существуют виды криволинейных потолков?

Широкие волны
Такой вариант является наиболее оптимальным для просторных комнат. Его часто используют в гостиной, бассейне, спальной и других комнатах больших размеров. Хорошо смотрятся как насыщенные, так и светлые полотна. Часто используются розовые, бордовые, голубые и белые тона.





Узкие волны
Такой тип оформления в большинстве случаев применяют в помещении холлов или коридоров. Они отлично подходят для длинного и вытянутого пространства







Волны возле стен
Очень популярным является вариант, когда волны находятся не в центре покрытия, а исключительно возле стен. Такой вариант смотрится очень необычно и может комбинироваться как с ровными, так и объемными формами. В 2-уровневой конструкции такое полотно себя покажет просто замечательно. Вместе с узкими волнами этот вид покрытия часто используют в коридоре. Такой вариант поможет сэкономить место и добавить оригинальности.





Круги
Очень необычно и красиво выглядят формы, изготовленные в виде кругов на воде. Довольно часто их располагают в середине комнаты, при этом в центе такой композиции устанавливают люстру. Свет, исходящий от люстры, отражается на глянцевом покрытии, что делает полотно еще более привлекательным.




Итог

Если вы хотите показать свою индивидуальность и оригинальность, а также добавить в свою жизнь что-то неординарное, что будет постоянно радовать глаз, тогда стоит остановить свой выбор на криволинейном натяжном потолке.







Волна на потолке из гипсокартона-правильный монтаж

Сегодня потолки могут иметь самую замысловатую форму благодаря гипсокартону. И самым популярным вариантом оформления являются различные вариации волн.
Даже такая, казалось бы, незамысловатая конструкция, как волна из гипсокартона сделает ваш потолок уникальным и неповторимым.

Как нарисовать

Чтобы сделать волнообразную конструкцию на потолке, ее сначала нужно нарисовать на бумаге. Здесь проблем возникнуть не должно, так как на схеме отображаем помещение по периметру и наносим нужные нам фигуры и пометки.
А вот при переносе чертежа на потолок могут возникнуть определенные трудности. Обычно волны делают на многоуровневых конструкциях и имеют они вид ломаной или криволинейной прямой. Поэтому чертеж переносят на полностью обшитый листами гипсокартона каркас первого уровня.
Сделать наброски волны на потолке можно следующими способами:

Использование циркуля

  • с применением циркуля. В таком случае кривая линия получается путем черчения нескольких окружностей и стирания лишних линий. Циркуль можно сделать из обычного направляющего профиля, прикрепив к нему карандаш скотчем или изолентой. Основание «циркуля» фиксируем с помощью самореза;

Обратите внимание! Такой способ позволяет сделать наиболее правильную кривую линию.

  • от руки по точкам. Здесь нужно использовать план потолка с указанием на нем точек координат. Очень неудобный способ, так как предполагает нанесение множества точек;

Рисование по точкам координат



  • с применением шаблона. Из фанеры или ДВП можно легко сделать шаблон круга нужно размера. Шаблоны легко прикладываются к потолку и обводятся. В результате волнообразная линия на потолке появиться очень быстро;
  • на глаз. Так как волна является не геометрической фигурой, то и нарисовать ее можно от руки, ориентируясь на глаз. Является наиболее распространенным методом, так как не требует создания огромного циркуля или шаблонов.

В принципе, вы можете легко совмещать вышеуказанные способы для создания индивидуального волнообразного рисунка на потолочной конструкции.
При палнировании чертежа также следует учесть высоту криволинейной конструкции. Так как волна будет играть роль визуального перехода от первого ко второму уровню, чаще всего расстояние между уровнями составляет 10-15 см. Очень редко можно встретить 20 см.
Обратите внимание! Чем больше будет высота, чем больше будет создаваться эффект глубины.

Создаем устройство

Как уже отмечалось, данную конструкцию начинаем монтировать на втором или третьем уровне подвесного потолка.
Обратите внимание! В каркас первого уровня в месте, над которым будет монтироваться волна, устанавливаемы дополнительные подвесы, чтобы конструкция могла выдержать дополнительную нагрузку.
Для этого, после нанесенной разметки на предыдущий уровень, нужно сделать каркас. В данном случае разрешается использовать как деревянные рейки, так и металлические профиля.
Монтаж каркаса предполагает:

Нарезанный профиль

  • нарезаем у профиля боковые грани;
  • во время крепления на гипсокартонные листы искривляем профиль по линии разметки;
  • далее вставляем стоечные профиля для большей жёсткости потолочного устройства.

В результате у нас получиться волнообразный каркас второго или последующего уровня. Теперь можно проводить его обшивку. Здесь самым сложным является процедура вырезания из цельного листа гипсокартона волнообразных кусочков.
Обратите внимание! Чтобы получить идеально ровные края у обрезанных листов используйте в процессе нарезки специальный нож и лобзик. Края можно обработать рубанком.
Нарезанные листы крепим к каркасу саморезами и заделываем все стыки серпянкой. Далее по ленте и поверх саморезов наносим шпаклевку. Осталось только покрасить или поклеить обоями устройство и потолок готов.
Даже такая простая конструкция, как волна на подвесном потолке может придать помещению совершенно иной вид.

Натяжной потолок волнами фото

Автор На чтение 12 мин. Опубликовано

Натяжной потолок «Волна»

Мы привыкли к тому, что потолок над головой идеально ровный и гладкий. Натяжной потолок «Волна» в этом смысле предлагает полный отход от традиционных представлений о потолке. Он не только криволинеен на плоскости, но и имеет объем — на поверхности мы наблюдаем настоящие волны, перекаты и прочие необычные элементы. Благодаря им можно получить совершенно сюрреалистичную картину. Такая техника позволяет оформить любое помещение нестандартно, интересно, чтобы потолок был центром внимания, дизайнерской «фишкой» вашего дома.

Теперь о том, что представляют собой волновые потолки, как они монтируются, в чем их плюсы и минусы.

О криволинейных конструкциях

Строго говоря, криволинейность в декоре потолков появилась не сейчас. Мы можем назвать разные формы использования криволинейных линий в оформлении потолков. Это и многоуровневые гипсокартонные конструкции, тяжелые, довольно громоздкие по весу и трудозатратам. Это и легкие натяжные потолки, в которых два цвета соединяются криволинейно на одном уровне. Наконец, это и соединение гладкогоровного полотна с выпуклыми и вогнутыми фигурами в виде куполов, подобия сосулек на натяжном потолке и пр. Но, кажется, никогда ранее дизайнеры не демонстрировала столь широкий полет фантазии, как при создании новой технологии изготовления криволинейных конструкций волнового типа.

О монтаже и материале

Суть такой конструкции та же, что и при монтаже обычного натяжного потолка пленочного типа. В основе конструкции лежит использование пленки ПВХ, только очень пластичной и тонкой — ее вес составляет чуть более 300г на квадратный метр, а толщина — менее четверти миллиметра. Можно представить себе, какой должна быть растяжимость этого поливинилхлорида и одновременно прочность!

Изюминка технологии — в особых профилях, крепежных багетах, которые устанавливаются иначе, чем при монтаже простой натяжной конструкции. Крепежный багет сгибается по нужной волне, в заданной траектории крепится на стену и далее по нему идет обычный монтаж натяжного полотна.

Важно! Не спешите браться заработу самостоятельно! Стоит просто посмотреть на готовые проекты потолков с волнами, чтобы убедиться — за внешней простотой исполнения кроется в первую очередь точный расчет, чтобы волны в конечном итоге легли правильно, красиво. Поэтому необходимо очень точно произвести замер помещения, сделать расчет волны и только потом установить натяжную конструкцию. Это лучше доверить специалисту.

Конфигурации волны, цвет, фактура полотна

Теперь о том, как можно спроектировать волны в помещении:

  • односторонние волны — это самый простой потолок, в котором крепежный криволинейный профиль устанавливается с одной стороны комнаты. Этого вполне хватает для создания необычного декораторского элемента;
  • двусторонние волны — профили монтируются по двум сторонам помещения, создавая параллельные волновые линии;
  • многосторонняя волновая отделка включает в себя установку профилей вдоль всех стен.

При этом волны могут быть разной высоты, частоты и глубины.

Что касается фактуры, то, как и обычный натяжной потолок, волновой можно сделать из глянцевой и матовой пленки ПВХ. Интересна и расцветка полотна: если обычный потолок чаще выбирают в белом или светлом нейтральном цвете, то пленку для натяжного волнового потолка выпускают в 200 различных цветах, а заказчики стараются по максиму использовать цветовые возможности при установке таких необычных конструкций.

Обратите внимание! При установке натяжных потолков с волновым эффектом очень важно перед выбором полотна продумать систему освещения. Свет может выгодно подчеркнуть особенность конструкции, но он же может и сделать нахождение в комнате неприятным за счет утомительного бликования. Так, пленка с глянцевым покрытием отражает свет и дает интересные эффекты на потолке. Поэтому часто при установке множества встроенных светильников используются темные цвета пленки — синий, коричневый, бордовый. Эти эффекты надо с осторожностью применять с домашнем интерьере, в детских комнатах, спальне и пр. Зато они отлично работают в помещениях торговых, развлекательных центрах, залах заседаний и прочих местах массового скопления людей. Например, все оттенки синей волны бесподобно смотрятся в бассейнах.

Одноуровневый натяжной волновой потолок

Его используют обычно в квартире или доме, где потолки не очень высоки, а глубина волны незначительно изменяет плоскость потолочной поверхности. Интересно смотрятся такие конструкции, если помимо собственно волны на них есть спаянные разноцветные полотна из разных пленок, в том числе и разных фактур (глянец и матовое полотно).

Двухуровневый натяжной потолок волной

Более сложные по виду и по исполнению многоуровневые потолки. Суть их в том, что монтируются два или более уровня потолков, один из которых можно назвать основой, второй же служит дополнительным декором. Такие потолки обычно снабжаются ленточной подсветкой и точечными светильниками и потому создают впечатляющий эффект и за счет формы, и за счет световых эффектов.

Для таких конструкций используются алюминиевые багеты, часто компании, занятые монтажом натяжных потолков, предлагают готовые каркасные формы в виде квадратов, овалов, кругов, разнообразных волн и пр.

Невероятное впечатление производят двухуровневые натяжные потолки с объемными фигурами. Это действительно поражает воображение, когда на ровной гладкой поверхности вдруг появляются словно ниоткуда объемные волны, горные вершины или шары, похожие на космические объекты!

Плюсы и минусы

Говоря о достоинствах натяжной конструкции типа волны, стоит выделить следующее:

  • Потолок приобретает действительно необычный и даже в чем-то неповторимый вид с неограниченными возможностями сочетания цветов, фактур полотна, конфигураций конструкции.
  • Полотно не страдает от ультрафиолета, не теряет красок, устойчиво к пожелтению, а также влажности — то есть потолок прослужит долго и качественно.
  • Любые погрешности черновой поверхности, а также коммуникации и инженерные сети можно скрыть под натяжной волновой поверхностью.
  • Даже сильная усадка доме не скажется на внешнем виде и форме потолка, если он сделан с применением гибких криволинейных конструкций.
  • Пленка пожаробезопасная, прочная и может выдержать потоп сверху.
  • Как и прочие натяжные пленочные потолки, волновые конструкции можно использовать на кухне — они легко моются, не впитывают запахов и не собирают конденсата.
  • Гарантия и большой срок службы — тоже привлекательная сторона данных потолков.
  • Установка быстрая, не пыльная, после монтажных работ не остается кучи строительного мусора.

Минус, пожалуй, только такой: при установке требуется остаточно высокий потолок, потому что любая волна существенно снижает высоту помещения. Как вариант обычно предлагают одноуровневую конструкцию с односторонней неглубокой волной.

В качестве заключения

Таким образом, можно сделать вывод о том, что технология монтажа натяжного потолка с волновым эффектом сегодня — одно из наиболее интересных, актуальных и востребованных направлений в дизайне помещений. Потолок такого типа стоит относительно недорого, возводится быстро, а эффект имеет весьма впечатляющий.

Любителям необычного дизайна придётся по душе волнообразный потолок. Такие поверхности создаются из натяжного материала. Рассмотрим их разновидности, варианты дизайна и тонкости установки.

Уникальность конструкции и особенности монтажа

Плёнка — крайне эластичный материал. Благодаря этому свойству натяжные потолки бывают не только ровными, но и криволинейными. Но для установки требуется опыт и инструменты, своими руками смонтировать подобные конструкции не получится.

Возможны разнообразные фигуры:

Чтобы создать подобный потолок, используют алюминиевые или пластиковые стеновые багеты с гарпунной системой крепления. Их надпиливают по всей длине через каждые 5-10 мм, придают нужную форму и монтируют к опорным конструкциям. В остальном установка проходит так же, как и с обычными плёночными потолками. Материал нагревают, в результате чего он растягивается. Полотно заправляют в каркас. После остывания плёнка сжимается и становится упругой, хорошо держит форму.

Для волны делают несколько дугообразных изгибов на профиле. От размера дуги зависит высота всей конструкции.

По типу возможны следующие варианты:

  1. Изогнутый багет только на одной из стен, на остальных — обычный прямой. Получаются волны, которые постепенно исчезают. Этот приём позволяет выделить зону в помещении.
  2. Профиль находится на двух противоположных стенах, в результате волны идут параллельно потолку. Хорошо смотрится в вытянутых помещениях, например, коридорах или бассейнах.
  3. Специальный профиль на всех стенах (их может быть больше четырёх). Потолочная поверхность выходит очень интересной, необычной формы.

Особенности: Каркас на противоположных стенах чаще устанавливают параллельными линиями, тогда волны получаются ровными. А если изгибы сделать «в противофазе», формы будут сильнее выражены к краям потолка и сглаживаться к центру.

Органичное применение в дизайне помещений

Подобные конструкции заметно уменьшают общую высоту помещения, поэтому устанавливают в комнатах не ниже 2,5 метров (а лучше — от 2,7). Волнистый натяжной потолок впишется далеко не в каждую городскую квартиру. Зато они прекрасно смотрятся в частных коттеджах. Сложными фигурами украшают:

  • гостиные;
  • детские;
  • большие кухни;
  • просторные ванные;
  • личные бассейны и т. д.

Натягивают их и в коммерческих помещениях (конференц-залах, офисах, игровых площадках).

Для создания волн используется такая же плёнка, как и для обычных одноуровневых потолков. Можно выбрать любую фактуру (глянцевую, матовую или сатиновую), а также один из множества оттенков. Чаще всего берут гладкое полотно для визуального расширения пространства и дополнительной игры света на поверхности. Из цветов наиболее распространены сине-голубая гамма (напоминающая о морских мотивах) и коричневый.

Если помещение шире плёнки (то есть больше 2-3 метров), понадобится соединять разные полотна. Для этого их сваривают на станках током высокой частоты. Таким образом соединяют только материал одного цвета. Дело в том, что из-за изгиба плёнки шов будет расположен неровно.

Можно использовать и материал разных цветов. Тогда берут разделительный багет, в который с двух сторон заправляют полотна. Его располагают по прямой или изогнутой линии в форме волны.

Однотонный цветной потолок иногда комбинируется с фотопечатью. Как правило, часть с рисунком делают плоской, чтобы изображение не было искажённым либо подбирают фотографию подходящей тематики, например, подводный мир или небо с облаками.

Высота волны подбирается в зависимости от помещения и желаемого эффекта. Размер может быть неодинаковым. Интересно смотрится чередование крупных и мелких фигур или постепенное уменьшение высоты. По форме волны тоже различаются, они могут быть плавными или крутыми, длинными или короткими.

Натяжной потолок волна сочетается с другими фигурами. Например, интересно смотрится конусообразный переход от такой поверхности к стене. Ещё один вариант — комбинация с арками. Оригинально выглядит капля в центре. Но необходимо учитывать высоту комнаты, чтобы осталась возможность ходить не пригибаясь.

Важную роль играет освещение. Люстру обычно располагают в центре потолка. Споты, встроенные в углублениях, делают акценты на определённой зоне или предмете. План освещения продумывают до монтажа потолка, так как понадобится установить закладные.

Примеры в интерьере

Фотогалерея поможет лучше представить, как выглядит подобная отделка, а также почерпнуть некоторые идеи. Но всю красоту и оригинальность можно оценить только вживую.

Особенности двухуровневого потолка “волна”

Фигурные поверхности делают и многоярусными. Но каждый новый уровень ещё сильнее «съедает» высоту, поэтому требования к помещениям ещё строже. Больше двух ярусов встречается очень редко.

Как правило, цвета выбирают разные, например, белый и коричневый или синий и голубой. Контрастное сочетание тёмного и светлого подчёркивает перепад по высоте.

Варианты взаимного расположения и формы уровней могут быть самыми разными, симметричными или нет. Вот некоторые примеры двухъярусных конструкций:

  1. Более низкая полоса вдоль помещения. Может располагаться посередине, с одного или обоих краев. Подходит для широких коридоров или длинных комнат.
  2. Обрамление по периметру стен. Хорошо смотрится в помещениях квадратного или близкого к нему формата.
  3. Верхний ярус в виде круга, овала или любой другой фигуры в центре.

Важно помнить, что чем сложнее потолок, тем более простой должна быть отделка стен или пола. Иначе дизайн получится излишне перегруженным. Цветовую гамму тоже лучше подбирать с учётом всего интерьера.

Часто «волной» называют двухуровневые конструкции, у которых нижний ярус имеет волнообразную линию. Такие формы, как правило, располагают вдоль стены, возле окна или в одном из углов комнаты.

Натяжные потолки с волнами — это оригинальные и необычные конструкции, украшающие помещение. При этом сохраняются все преимущества плёночной поверхности, в том числе способность к удержанию воды в аварийных ситуациях. Уход такой же простой, достаточно время от времени очищать потолок влажной тряпкой. Гладкие поверхности дополнительно протирают раствором воды и нашатырного спирта. Это помогает сохранить блеск.

Для любителей креативного интерьера компания "Сокора" предлагает установку натяжного потолка в форме волны.

Конструкция потолка в форме "волны" заключается в плавных изгибах различной амплитуды. Это самый сложный и самый беспроигрышный вариант оформления потолка.

Что такое натяжной потолок "волна"

Дизайнеры компании "Сокора" предлагают широкий выбор волнообразных конструкций потолка: с плавными или крутыми перекатами, симметрично или хаотично расположенными волнами. Длина, глубина и высота волн подбираются по желанию клиента.

Волнообразный потолок может монтироваться разными способами:

  • односторонним – потолок заканчивается волной только у одной стены;
  • двусторонним – специальный профиль устанавливается к двум противоположным стенам;
  • многосторонним – весь потолок выполнен в форме волны.

Полотно для волнообразного потолка может быть матовым, глянцевым или сатиновым.

Глянцевый потолок пользуется наибольшей популярностью из-за своей способности зрительно увеличивать комнату.

Цвет натяжного потолка "волна"

Главное правило, которого советуют придерживаться дизайнеры: для потолков в форме волны стоит избегать многоцветных полотен, это снизит эффектность конструкции. Наибольшей популярностью пользуются водные оттенки: голубой, синий, бирюзовый, фиолетовый.

Интересным будет сочетание глянцевого полотна с хорошо продуманным освещением. Свет будет отражаться от глянцевой поверхности, создавая оригинальный блеск.

Правильно установленная подсветка распределит блики по всему помещению, а темные оттенки полотна усилят эффект в несколько раз.

Плюсы и минусы

Натяжные потолки в форме волны отличаются:

  • эксклюзивным внешним видом;
  • большим выбором дизайна;
  • увеличением зрительного объема помещения;
  • дополнительной тепло- и звукоизоляцией.

Несмотря на многочисленные достоинства, волнообразные потолки всё же имеют один недостаток – они сильнее обычного занижают потолок в комнате. Поэтому для установки таких потолков требуется наличие некоторого свободного пространства в комнате.

В маленьких комнатах возможна установка потолков с маленькой амплитудой.

Натяжной потолок волнами – фото

Как записаться на замер

Узнайте стоимость установки натяжного потолка в форме волны – запишитесь на бесплатный замер по телефону +7 (3532) 43-54-03 или заполнив заявку на сайте. Мы перезвоним вам и уточним детали.

Нашли ошибку в тексте? Сообщите нам об этом. Выделите ошибку и нажмите Ctrl + Enter. Спасибо за помощь!

Shock Wave - Потолочная плитка из искусственного олова - 24 дюйма x 24 дюйма

Подобно идеальному набору звуковых волн, исходящих из центрального источника, серия идеальных концентрических дуг сходятся вместе, образуя крошечный ромб в центре нашей потрясающей декоративной потолочной плитки Op Art 250 Shock Wave. Независимо от того, какую отделку вы выберете, от серебристой до античной меди или жемчужно-белой, контраст между гладким фоном и выпуклыми линиями дуг придает этой великолепной плитке двухцветный вид.Декоративная потолочная плитка 250 Shock Wave - отличный способ привлечь должное внимание к великолепному новому потолку вашей комнаты в стиле модерн, модерн или ар-деко.

Информация по установке

Политика возврата

Сделано на заказ в Индии. Возврат не допускается. Сначала рассмотрите возможность заказа образцов, чтобы проверить качество и отделку. Просматривайте товары на складе, чтобы ускорить доставку по сниженной цене, а также вернуть их в течение 30 дней.

Предупреждение об отказе от ответственности за цвет

Изображение может не отражать текущий оттенок нашей плитки.От партии к партии оттенки различаются, и мы не гарантируем совпадение цветов. Настоятельно рекомендуем заказывать все количество с излишками одним заказом. Если вы пытаетесь сопоставить старый заказ, отправьте изображения перед размещением заказа. Пожалуйста, закажите образец, чтобы получить текущий цвет.

Подобно идеальному набору звуковых волн, исходящих из центрального источника, серия идеальных концентрических дуг сходятся вместе, образуя крошечный ромб в центре нашей потрясающей декоративной потолочной плитки Op Art 250 Shock Wave.Независимо от того, какую отделку вы выберете, от серебристой до античной меди или жемчужно-белой, контраст между гладким фоном и выпуклыми линиями дуг придает этой великолепной плитке двухцветный вид. Декоративная потолочная плитка 250 Shock Wave - отличный способ привлечь должное внимание к великолепному новому потолку вашей комнаты в стиле модерн, модерн или ар-деко.

Информация по установке

Политика возврата

Сделано на заказ в Индии. Возврат не допускается.Сначала рассмотрите возможность заказа образцов, чтобы проверить качество и отделку. Просматривайте товары на складе, чтобы ускорить доставку по сниженной цене, а также вернуть их в течение 30 дней.

Предупреждение об отказе от ответственности за цвет

Изображение может не отражать текущий оттенок нашей плитки. От партии к партии оттенки различаются, и мы не гарантируем совпадение цветов. Настоятельно рекомендуем заказывать все количество с излишками одним заказом. Если вы пытаетесь сопоставить старый заказ, отправьте изображения перед размещением заказа.Пожалуйста, закажите образец, чтобы получить текущий цвет.

Преобразуйте потолочный вентилятор с вытяжной цепью в Z-Wave

Это сообщение может содержать партнерские ссылки. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

У вас дома есть вентилятор, который должен включаться автоматически? Прямо сейчас управляется выключателем света или цепочкой? В сегодняшней статье я собираюсь преобразовать мой потолочный вентилятор, который управляется настенным переключателем и цепочкой, в его управление с помощью переключателей Z-Wave.

Моими основными целями в проекте были:

  • Уметь управлять скоростью вращения потолочного вентилятора и светом из моей системы домашней автоматизации
  • Автоматически включать вентилятор при достижении определенного уровня
  • При необходимости управляйте вентилятором локально с помощью переключателя

Мой домашний офис никогда не остывает или не нагревается достаточно. Я хотел встроить потолочный вентилятор в свою систему домашней автоматизации, чтобы я мог автоматически включать его в жаркие дни или утром, прежде чем приду на работу в офис.

Оборудование

Я уже вложил средства в несколько устройств Z-Wave у себя дома (ознакомьтесь с моим руководством по переключению диммера), поэтому я решил использовать интеллектуальное управление скоростью вентилятора GE Z-Wave Plus (3 скорости) для управления вентилятором. Это встроенный в стену переключатель, который регулирует скорость вращения вентилятора, контролируя количество энергии, поступающей к нему. Думайте об этом как о диммере для фанатов.

Если ваш вентилятор уже управляется дистанционно через RF, вы можете попробовать интегрировать BOND в вашу систему домашней автоматизации, я лично не пробовал, но это возникло во время некоторых исследований для этой статьи.Если есть другие способы управления вентилятором, дайте мне знать в комментариях!

Заявление об ограничении ответственности: если вам неудобно работать с электрическими системами, наймите профессионала. Для электромонтажных работ в вашем районе могут потребоваться разрешения.

Цепи вентилятора

Существует несколько способов подключения потолочного вентилятора в вашем доме. Его можно подключить к выделенному выключателю на стене, его можно привязать к выключателю света или даже не может быть выключателя, а тяговые цепи управляют светом и скоростью вентилятора.В Pro Tool Reviews есть отличная статья, в которой показаны различные конфигурации схем.

Я хотел иметь два отдельных переключателя, один для скорости вентилятора, а другой для освещения. По сути, это означает, что мне нужно преобразовать потолочный вентилятор в эту схему:

. https://www.protoolreviews.com/news/wiring-and-connecting-a-ceiling-fan/3944/

В этой структуре питание вентилятора и света подключается к отдельным переключателям. Единственное отличие этой схемы и моей настройки заключается в том, что источник питания подключается к настенной распределительной коробке, а не к вентиляционной коробке.

Материалы

Давайте быстро разберемся, что нам нужно для этого проекта. В моем случае я преобразовываю уже существующий переключатель в 2 отдельных переключателя Z-Wave. Они будут управлять вентилятором и освещением независимо.

Удаление существующего коммутатора

Прежде всего, выключите питание выключателя и вентилятора. Мне нравится использовать один из этих бесконтактных тестеров напряжения, чтобы трижды проверить, действительно ли цепь, над которой я работаю, выключена. Вы просто наводите тестер на выключатель света, и он издает звуковой сигнал, только если обнаруживает питание.

После выключения выключателя я снял настенную пластину, чтобы открыть выключатель.

Я ожидал увидеть в коробке два кабеля. Один от блока питания и один от вентилятора, подключенный через переключатель. После того, как я снял коробку, я понял, что через эту коробку также были подключены два набора розеток. Это ничего не меняет в том, как подключить вентилятор. Однако сделайте заметку, чтобы другие розетки продолжали работать после завершения новой проводки. Это также сделает коробку более тесной из-за необходимости в дополнительной проводке и разъемах.

Удаление коробки

Далее, поскольку я хочу иметь два переключателя, мне нужно вынуть существующий одинарный блок и заменить его старым рабочим двухконтактным блоком. Существующий ящик был прибит к стойке стены. Поэтому я вырезал отверстие большего размера для коробки на 2 группы и использовал монтировку, чтобы удалить старую коробку.

Когда коробка снята, вы можете увидеть, что все провода оборваны. Чтобы переосмыслить, в эту коробку входят 4 набора проводов:

  • 1 от блока выключателя, который является источником питания
  • 1 собираюсь на потолочный вентилятор
  • 2 идет к другим розеткам в номере

Чтобы подключить вентилятор, нам нужно добавить еще один комплект, идущий от этой коробки к вентилятору, чтобы отдельные переключатели управляли светом и скоростью вентилятора.

Подключение вентилятора

Далее нам нужно проложить новый электрический кабель от вентилятора до переключателя. Вероятно, это связано с тем, что вам нужно забраться на чердак (что совсем неинтересно). Во время работы с вентилятором вам по-прежнему понадобится выключатель. Сначала открутите верхнюю часть вентилятора, чтобы открыть электрические соединения и лучше рассмотреть.

Проведите дополнительную проводку Romex к вентилятору от распределительной коробки. Протолкните его через одно из отверстий в коробке для потолочного вентилятора.Затем вам нужно будет перемонтировать вентилятор так, чтобы горячий (черный) соединялся с черным на потолочном вентиляторе для управления скоростью вентилятора. Горячая линия, идущая к старому настенному выключателю, остается подключенной к синей линии для управления светом. Соедините все нетуралы вместе и соедините все заземления вместе. Вернитесь к принципиальной схеме в начале статьи, чтобы лучше наглядно представить.

Установка нового коммутатора

Рекомендую приобрести самую большую «старую работу» 2-местную коробку, которая поместится в вашем проеме.Большинство этих интеллектуальных переключателей довольно громоздки, поэтому наличие дополнительного места в коробке будет полезно для правильного подключения всех наших проводов. На мой взгляд, 34 кубических дюйма против 25 кубических дюймов будут стоить дороже.

При добавлении переключателей в коробку вам нужно отломать выступы по бокам, чтобы они хорошо поместились в коробке. Они предназначены для разрушения и не изменяют никаких электрических свойств.

Обрежьте гипсокартон, чтобы он поместился в новую 2-секционную коробку, и протяните провода через новую коробку.Выключатель света должен подключаться к существующему световому проводу в качестве нагрузки. Новый провод, который вы проложили к вентилятору, должен подключаться к нагрузке контроллера 3-скоростного вентилятора.

Это требует больше времени, чем вы думаете, чтобы все ваши соединения были хорошо соединены вместе. Особенно, если розетки подключены через коробку, как в моем случае. Используя комбинацию проволочных гаек и вставных соединителей, вы сможете подключить его и вернуть обратно в коробку.

На этом этапе вы можете отсоединить тяговые цепи от потолочного вентилятора, если хотите.Если бы кто-то потянул за одну из цепей, настенные выключатели не сработали бы должным образом, потому что на вентиляторе отключили питание. Я решил оставить свой, жена все равно не сможет с ними связаться.

Настройка программного обеспечения

Добавление в вашу сеть

Лучше вернуться к документации вашего шлюза Z-Wave Plus, чтобы узнать, как включить новые устройства в вашу сеть. Я использую Aeotec Z-Stick Gen 5, и для подключения коммутаторов к моей сети все, что мне нужно было сделать, это:

  1. Нажмите кнопку Aeotec Z-Stick, чтобы запустить режим сопряжения.Светодиод на флешке начинает медленно мигать
  2. Нажмите на верхнюю часть переключателя вентилятора
  3. Z-Stick должен начать быстро мигать, когда обнаружит переключатель вентилятора
  4. Z-Stick в конце концов снова начинает медленно мигать
  5. Нажмите на верхнюю часть переключателя освещения
  6. Z-Stick должен начать быстро мигать, когда обнаруживает переключатель вентилятора
  7. Z-Stick в конце концов снова начинает медленно мигать
  8. Нажмите кнопку еще раз, чтобы выйти из режима сопряжения.

Теперь ваша сеть Z-Wave знает о ваших новых устройствах.

Домашний помощник

После добавления устройства в сеть Z-Wave и перезапуска Home Assistant мало что нужно делать. Вы можете переименовать устройства, чтобы они отображались с лучшими именами в Home Assisant, используя меню конфигурации Z-Wave.

Переименуйте узел и объект, нажав кнопку «Информация об узле» в меню конфигурации Z-Wave.

Вы можете сделать то же самое для объекта.Этот «Entity ID» будет идентификатором объекта для добавления новых коммутаторов в любые группы.

Добавьте новые объекты в группу, чтобы они красиво отображались в пользовательском интерфейсе Home Assistant. При включении свет может включаться / выключаться, а скорость вращения вентилятора находится между тремя уровнями (низкой, средней и высокой).

Нажав на вентилятор, вы можете выбрать скорость в Home Assistant.

Вы можете автоматизировать потолочный вентилятор с помощью сервиса fan.turn_on .Если у меня в офисе есть датчик температуры, я планирую автоматически включать потолочный вентилятор, когда в комнате достигается определенная температура. Светом можно управлять через службу light.turn_on .

Сводка

Хотя такой проект всегда кажется простым в концепции, обычно он занимает больше времени, чем предполагалось. В моем случае комната с потолочным вентилятором не охлаждается с моей системой кондиционирования воздуха. Таким образом, интеграция этого потолочного вентилятора в мою систему домашней автоматизации позволяет мне автоматически охлаждать его в жаркие дни.Хотя сначала электромонтажные работы могут показаться сложными, если у вас есть опыт подключения к розетке или выключателю света, это, по сути, тот же тип цепи. Система управления GE Z-Wave Smart Fan идеально подходит для обновления моего старого потолочного вентилятора.

Есть другой способ автоматизировать фанатов? Дайте мне знать в комментариях или в соцсетях!

CertainTeed Architectural потолочные системы с открытым пленумом создают волны

изогнутые горизонтальные перегородки создают движение с плавными волнообразными дизайнерскими жестами в Avery Dennison в Глендейле, Калифорния.Фотография любезно предоставлена ​​CertainTeed.

Великолепный дизайн заставляет головы поворачиваться во всех направлениях - даже вверх. Чтобы придать динамизма искусственной среде, дизайнеры часто стремятся создавать утверждения, выходящие за пределы четырех стен, но найти правильный подход, чтобы привлечь внимание вверх, может оказаться сложной задачей. CertainTeed, производитель строительных материалов для всех типов строительства, буквально поднимает планку, когда дело доходит до универсальных дизайнерских возможностей, с помощью своей серии High Profile Series ™, ряда систем потолочного дизайна, которые добавляют драматизма и интриги коммерческим помещениям. .

Балки Custom Frameworks с отделкой под дерево создают ощущение тепла, в то время как установка в разной степени обеспечивает ориентированный путь в вестибюле Колизея ветеранов Нассау в северной части штата Нью-Йорк. Фотография любезно предоставлена ​​CertainTeed.

Коллекция CertainTeed Architectural включает потолочные и стеновые изделия Hunter Douglas и предлагает коммерческим и контрактным дизайнерам неограниченный мир творческих возможностей с бесшовными экструдированными алюминиевыми балками и перегородками, которые могут быть сконфигурированы для создания широкого спектра уникальных открытых потолков.Формы и профили изделий в коллекции предлагают современный дизайн с точной подгонкой и отделкой, а также различные варианты установки.

Изогнутые алюминиевые перегородки и прямые перегородки накладываются друг на друга в этой кофейне в стиле железной дороги в Нью-Йорке, создавая впечатление стальных рельсов, пересекающих пленум. Фотография любезно предоставлена ​​CertainTeed.

Игривые и современные потолки с открытой пленкой легко создаются с помощью экструдированных алюминиевых балок. Для создания скульптурных и угловатых жестов прямые перегородки могут быть установлены горизонтально, под углом или в соединенных А-образных рамах.Дизайнеры также могут создавать извилистые, волнообразные формы с помощью горизонтально или вертикально изогнутых перегородок, которые бывают разных изогнутых дуг и радиусов, высот и профилей. Разработанные для решения самых сложных задач проектирования, также предлагаются балки Frameworks, изготовленные по индивидуальному заказу.

Каркасные балки предлагают интегрированное освещение, треугольную эстетику и создают визуальное движение в зале Immersion Lounge Accenture в Атланте, вдохновленное местными железнодорожными путями. Фотография любезно предоставлена ​​CertainTeed.

Компания также ставит во главу угла экологичность благодаря стильному дизайну. Все продукты High Profile Series ™ сертифицированы GREENGUARD Gold, сделаны из переработанного содержимого и не содержат летучих органических соединений. Стандартные варианты отделки включают натуральный алюминий и множество деревянных панелей, отделки под дерево и камень, а также в классических черных и белых тонах. High Profile Series ™ также можно настроить в соответствии с любой цветовой спецификацией для максимального контроля над дизайном. При поддержке опытных специалистов в области дизайна серия High Profile Series ™ позволяет дизайнерам воплощать в жизнь свои заоблачные творческие замыслы по доступной цене.

Балки каркаса, установленные на угловых стыках, создают высокий эффект А-образной рамы в большом фуд-корте Target Center в Миннеаполисе. Фотография любезно предоставлена ​​CertainTeed. Nassau Veterans Memorial Coliseum также имеет нестандартные балки Frameworks с имитацией дерева, установленные на вертикальных и горизонтальных плоскостях.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
