Рекомендации по монтажу реечного (кассетного) потолка. Скачать.
Инструкция
- Монтаж начинается с фиксации на намеченном уровне пристенного уголка (L-уголок), с шагом не более 600мм. С уголка снять защитную пленку и установить уголок по периметру потолка, закрепив его при помощи монтажного клея (“жидкие гвозди”),саморезов или специальной заклепочной машинки.
- Прикрепить стрингеры к потолку параллельно друг другу при помощи подвесов на расстоянии не более 1200мм. Перед этим проверить горизонтальность потолка и при необходимости выставить стрингер по уровню.Проверить соосность гребёнок по шнурке, натянутой по окончанию зуба 1-ой и соответствующего зуба крайней гребенки.Расстояние
между несущими профилями (стрингерами) выбирается в зависимости от планировки помещения и нагрузок на различные участки, но не более 1200мм.
С рейки (кассеты) снять защитную пленку. При необходимости вырезать в рейке (кассете) отверстия под светильники. Навесить (защелкнуть) рейку (кассету) на стрингер. При загрязнении рейку можно протереть влажной губкой.
А=1200мм – максимальное расстояние между стрингерами В=400мм – максимальное расстояние между стрингером и стеной С=1200мм – максимальное расстояние между подвесами D=400мм – максимальное расстояние между подвесами и стеной |
Длина реек – должна быть меньше расстояния от стены и до стены на ширину пристенного уголка, в нашем случае 25мм (для удобства монтажа допускается (30-35мм).
После закрепления элементов потолка рейка заводится сверху и прижимается к одной стене, затем слегка надвигается на противоположный L- уголок.
Особенности монтажа реечного потолка типа – А. (закрытая система)
Перед монтажом потолка этого типа необходимо четко рассчитать кратность панелей. Если количество некратное ( например: 27,8 шт.), то монтаж начинать с неполной панели (резанной 0,8 по ширине) отрезанная часть кладется на пристенный уголок, другая вставляется в стрингер (см. рис.) в конце монтажа одна часть вставляется в стрингер другая кладется на уголок.
Рекомендации по монтажу потолка без подвеса.
Допускается крепление стрингеров непосредственно к плите перекрытия на расстоянии не более 1200мм с помощью дюбель-гвоздей или саморезов с шагом 400 – 600мм. При этом неровности плиты не должны быть более 3мм/м2. Выравнивание плоскости стрингеров выполняется с помощью прокладок. Потолок может быть любого типа. Монтаж лучше начинать с крепления стрингеров для того, чтобы знать, на каком уровне крепить пристенный уголок.
Дальнейший монтаж строго по инструкции.
(закрытая система)
Для того, чтобы закрепить стрингер непосредственно к плите перекрытия необходимо в нем сделать прорезь под дюбель-гвоздь, саморез (см. рис.).
Инструкция по монтажу кассетного потолка CESAL
Рекомендации клиентам по применению кассетных потолков
Монтаж кассет и каркаса необходимо производить в перчатках. Также из сопутствующего материала понадобятся
1. Рулетка.
2. Саморезы по дереву на 19мм или дюбель- гвозди 6*40 (если стена из бетона, кирпича) для крепления пристенного уголка.
3. Биты для саморезов.
4. Сверло по бетону чтобы делать отверстия для дюбель гвоздей и анкер – клиньев.
5. Нож строительный для резки кассеты.
6. Набор коронок по дереву для вырезания круглых отверстий под светильники.
7. Вентилятор или вентиляционную решетку (+ таймер для вентилятора)
8. Набор из малярного шнура, порошка и отвеса для прочерчивания ровной линии чтобы закрепить пристенный угол.
9. Анкер – клин потолочный для крепления мини – подвесов или европодвесов.
10. Встраиваемые светильники и лампы для них.
11. Мешки для строительного мусора
Хранение и транспортировку кассет необходимо производить только в заводских упаковках, т.к. кассеты достаточно хрупкие и их легко помять, то с ними следует бережно обращаться.
Инструкция по монтажу кассетных подвесных потолков
1. Все работы производятся в перчатках.
2. Разметка помещения: делается при помощи уровня (водяного, спиртового или лазерного)
3. L-профиль: в зависимости от материала стены крепится на саморезы длиной 3-4 см (материал стены: пластик, дерево) или на дюбель-гвозди 6*40(бетон, кирпич). Крепится угол через 40-50 см.

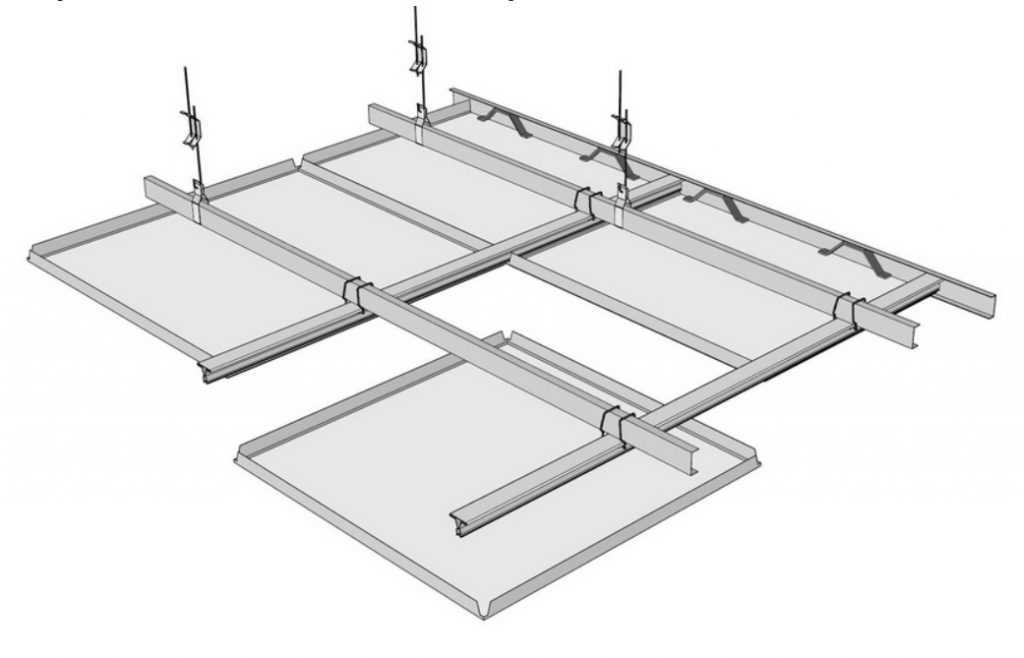

Фото: Визуальная схема монтажа.
4. Миниподвесы: крепятся к продольным направляющим с шагом 1м и крепятся на саморезы или дюбель гвозди (зависит от материала стен). Длина самореза или дюбель-гвоздя должна быть от 4см.
Фото: Миниподвеса
5. На сколько можно опустить потолок: минимум — 4см(направляющие крепятся непосредственно к потолку, без миниподвесов). С миниподвесами: первое отверстие — 7см, второе отверстие — 9см. Если потолок нужно опустить ниже, то используются европодвесы.
Фото: Крепление подвеса
6. Продольные направляющие: устанавливаются с шагом 30см друг от друга (либо 60 см — зависит от размера кассеты). Продольные направляющие крепятся на миниподвесы, также их можно закрепить сразу к потолку, предварительно разжав направляющую и прикрутив её к задней спинке.
7. Установка кассет: придерживая одной рукой продольные направляющие вставляем кассеты (с кассет предварительно должна быть снята пленка).
Кассеты лучше устанавливать по периметру, а последняя кассета вставляется во втором ряду от края либо в середине, но не в углу помещения!(может остаться зазор между кассетами) Кассеты можно пилить канцелярским ножом, коронкой по дереву, либо пилой по металлу.
Фото: Схема установки кассеты
8. Последняя кассета устанавливается в любом месте кроме крайних рядов
Фото: Установка последней кассеты
ДЕМОНТАЖ КАССЕТ
Демонтаж кассет можно произвести с помощью силиконовых присосок. Устанавливаются они по углам и взявшись за нипеля на присосках, аккуратно и равномерно кассеты вытягиваются вниз.
Фото: Установка присосок
