Установка термоголовки на батарею

Содержание

1. Что понадобится для установки?

• Термоголовка
• Плашка для нарезания резьбы
• Фумлента
• Два разводных ключа
• Контргайки

2. О принципе работы термоголовки

Чтобы понять, как правильно установить термостатическую головку на батарею, важно разобраться в ее устройстве. Когда ясен принцип функционирования, легко избежать проблем с монтажом.

Вентиль состоит из двух частей – регулировочного клапана и термостатического элемента. Вращая ручку, настраивают температурный режим. При этом ориентируются на шкалу с цифрами или точками – совмещают нужную из них с риской на корпусе. Между седлом клапана и его конусом есть расстояние, которое определяет количество воды, поступающей из системы отопления в радиатор. Движением конуса управляет термостатический элемент. Он реагирует на изменение температуры воздуха в комнате за счет газоконденсатного заполнения – термочувствительной жидкости. Таким образом, происходит автоматическая регулировка потока теплоносителя в зависимости от изменения температуры воздуха в помещении. Она удерживается на одном уровне, комфортном для пользователя, например, 20 – 22 °С.

Поддержание постоянной температуры в помещении и является главным достоинством термоголовки. Для ее понижения не надо открывать двери и окна (это особенно не выгодно владельцам собственной котельной – ведь затраченные на обогрев ресурсы буквально улетают в окно). Использование регулирующей аппаратуры экономит 10 – 20% тепловой энергии. И наконец, еще одним аргументом в пользу установки термоголовки на батарею является довольно простой монтаж и независимость ее работы от электросети.

Как видите, принцип работы обычного механического термостатического вентиля довольно прост. Однако точность его срабатывания во многом зависит от правильной установки. Поэтому, прежде чем говорить о процессе монтажа, мы расскажем, как не следует устанавливать термоголовку на батарею.

3. Частые ошибки монтажа

Наиболее распространенная ошибка – вертикальное положение головки над клапаном в верхней части радиатора. Многие пользователи считают такой способ эстетичным и удобным. Но это негативно сказывается на работе элемента. Дело в том, что поднимающийся от трубы горячий воздух нагревает головку – температура в этом месте становится гораздо выше, чем в комнате. Устройство воспринимает это как превышение комфортного уровня, решает, что в комнате жарко, и отключает радиатор. В итоге помещение перестает отапливаться.

В число неправильных мест установки также входят участки, в которых температура воздуха сильно отличается от средней температуры в комнате. К примеру, радиатор скрывается в нише, и там же устанавливают термоголовку. Она реагирует на жару в замкнутом пространстве и отключает радиатор. То же самое происходит, если вентиль расположен глубоко под подоконником, находится под прямыми солнечными лучами, закрывается плотными шторами, мебелью и т. д. Другой неправильный вариант – установка термостатического вентиля в месте, которое попадает под поток холодного воздуха, например, с краю оконного проема, где часто бывают сквозняки. В таком случае устройство будет «думать», что в помещении холодно – температура обогрева повысится, и в комнате начнется нестерпимая жара.

Как видите, неправильное место установки термоголовки практически сводит на нет смысл ее использования. Как утверждают специалисты, лучше вообще не ставить вентиль на радиатор, чем проводить неправильный монтаж.

Запомните: место установки термостатической головки должно быть таким, в котором отражается средняя температура воздуха в помещении. Тогда устройство будет корректно реагировать на температуру и поддерживать комфортный режим.

4. Пошаговая инструкция правильной установки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

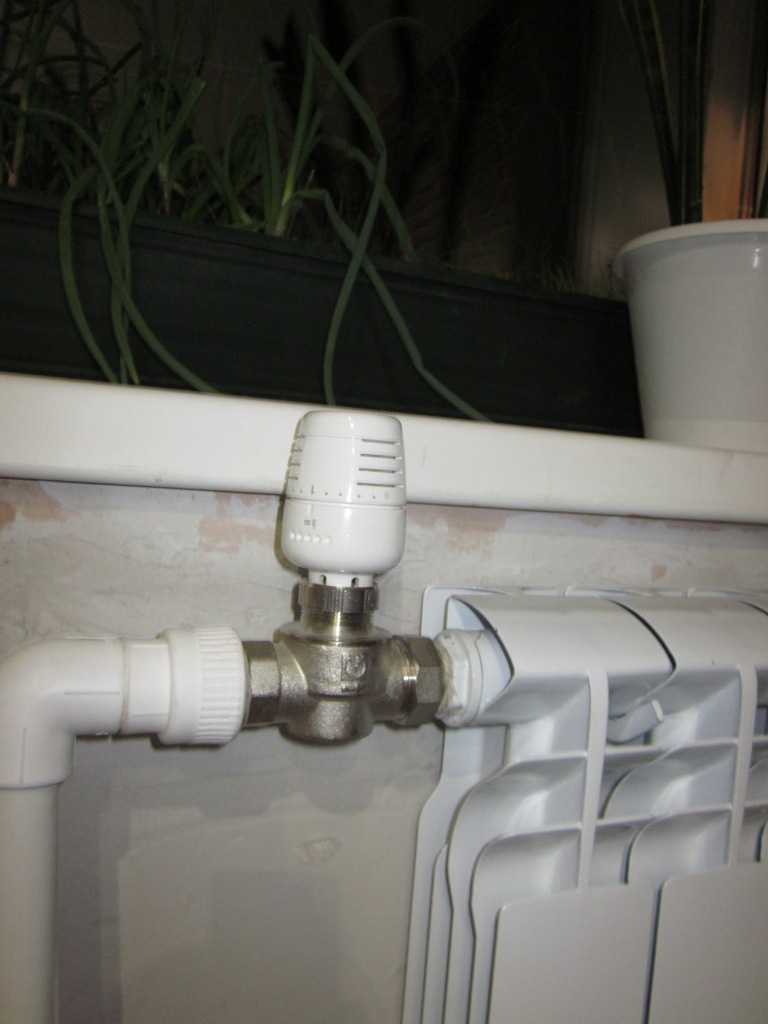

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

Настройка устройства

Закройте все окна и двери, чтобы тепло не выходило из помещения. Установите в центре комнаты какую-либо подставку, например, поставьте стремянку. Разместите на ней термометр. Он должен находиться на высоте, равной половине высоты комнаты. Включите вентиль термоголовки на максимум. Помещение прогреется до максимальной температуры. Следите за показаниями термометра. Столбик термометра будет подниматься: как только температура повысится на 5 – 7 °С, поверните ручку терморегулятора в противоположную сторону. Уменьшится поток теплоносителя, а значит, температура в комнате начнет снижаться. Следите за спадом показаний термометра. Когда увидите желаемое значение, например, 22 °С, поворачивайте ручку термоголовки на увеличение, пока не услышите шум воды в ее корпусе. Можно запомнить положение ручки и сделать отметку на корпусе. Оставьте терморегулятор в этом положении. В некоторых устройствах есть шкала температур, и в процессе настройки вам остается только с ней сверяться.

Совет: по окончании отопительного сезона снимайте термоголовки с радиаторов. Длительное бездействие может привести к прикипанию подвижных элементов устройств. Если их снять, вы продлите срок службы важных деталей.

Теперь вы знаете, как правильно установить термоголовку на батарею и как избежать ошибок. Вы легко справитесь с этой задачей. Осталось только купить все необходимое для монтажа – можете сделать это в нашем интернет-магазине. Мы предлагаем только фирменные изделия: радиаторы и термостатические головки к ним. Не забудьте приобрести сопутствующие элементы: кран Маевского, запорные вентили и прочие полезные мелочи, без которых не обойдется ни одна система отопления. Если вам нужна консультация, позвоните менеджеру нашей компании. Он поможет выбрать все необходимое.

Радиаторный кран с термоголовкой представляет собой устройство, которое обеспечивает регулировку поступления теплоносителя в батарею в зависимости от температуры в помещении. Использование таких устройств в системах центрального отопления позволяет поддерживать оптимальный микроклимат, а в домах с автономным обогревом – еще и экономить энергию, затрачиваемую на нагрев теплоносителя.

В нашей статье мы расскажем о конструкции подобных приборов, опишем принцип работы термоголовки для радиаторов, а также приведем рекомендации по их подбору и установке.

Установив термоголовку, мы получаем возможность автоматически регулировать температуру

Подходы к регулировке температуры

Для обеспечения оптимальной температуры в доме или квартире нам необходимо периодически корректировать степень нагрева батарей. Проще всего это сделать за счет изменения объема поступающего теплоносителя, тем более что реализовать эту задачу можно разными способами.

Шаровой кран для перекрытия теплоносителя вручную

Способ регулировки	Описание
Вручную	Эта методика является наиболее простой в реализации, но в то же время — наименее удобной:

• На входе в радиатор врезается кран – шаровой или конусный.
• При необходимости снизить степень нагрева устройства кран перекрывается (шаровый – только полностью, конусный — полностью или частично).
• Когда температура воздуха в помещении снижается, можно снова открыть кран, и батарея продолжит нагрев.

С помощью термоклапанаДанный способ достаточно распространен и предусматривает использование специальных термостатических вентилей.

Принцип работы термоголовки для радиатора отопления довольно прост:

• Мы выставляем нужную нам температуру воздуха в помещении.
• При изменении этой температуры механизм клапана реагирует, увеличивая или уменьшая просвет отопительной трубы с теплоносителем.
• Регулировка осуществляется в автоматическом режиме.

С помощью выносного датчика и приводаЭта методика похожа на предыдущую, с той лишь разницей, что температура определяется на удалении от радиатора:

• В помещении устанавливается один или несколько термодатчиков.
• Датчики соединяются с сервоприводом, присоединенным к клапану регуляторного вентиля.
• Как только датчик реагирует на изменение установленной температуры, он подает электрический сигнал сервоприводу, и тот открывает или закрывает клапан.

Система с регулируемым потоком теплоносителя

Естественно, автоматическое регулирование является более удобным, и потому вопрос о том, стоит ли ставить такое устройство в систему, большинством мастеров даже не поднимается. Почти всегда работа термоклапана оптимизирует микроклимат в помещении, кроме того, она будет способствовать уменьшению затрат.

Описание устройства

Основные элементы

Кран с термоголовкой для радиатора имеет достаточно сложную конструкцию.

Её основными элементами являются:

• Термодатчик.
• Приводной механизм датчика.
• Клапан, открывающий и закрывающий просвет трубы.

На сегодняшний день существуют модели как с выносными, так и со встроенными датчиками.

Устройства второго типа являются более распространенным (и что немаловажно, стоят дешевле), потому мы подробно мы остановимся именно на их описании:

Основные элементы конструкции

• Основу термодатчика у таких систем составляет сильфон – герметичная и эластичная емкость, заполненная жидкостью или газом.
• Сильфон соединяется с настроечной пружиной, которая позволяет установить температуру срабатывания механизма.
• К камере сильфона присоединяется подпружиненный шток, приводящий в действие золотник клапана.
• Золотник размещается в седловине – камере внутри корпуса термоголовки. При переводе в крайнее нижнее положение прокладка полностью перекрывает просвет седловины, блокируя поступление теплоносителя в радиатор.

Термоголовка для радиатора отопления, работающая под управлением выносного клапана, функционирует иначе:

Двухкомпонентное устройство: головка + датчик

• Функцию сильфона выполняет термодатчик, который размещается на удалении от радиатора.
• Внутри термодатчика располагается чувствительный элемент, реагирующий на изменение температуры в помещении.
• Датчик соединяется с приводом либо с помощью проводов, либо с помощью капиллярных трубок (гидравлические модели).
• При изменении температуры информация от датчика поступает в термоголовку, внутри которой размещается шток, соединенный с регулировочной пружиной.

Механизм работы

Итак, с основные элементами конструкции мы разобрались, теперь нужно проанализировать, как работает термоголовка на радиаторе отопления:

• В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

Температура выставляется на боковой шкале

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

• При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
• Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
• Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные).

Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

Ключевые разновидности

Перед тем как установить термоголовку на радиатор, нужно разобраться, какая именно модель нам подойдет. Кроме соответствия диаметру подключения (этот момент нужно учесть обязательно), важно также подобрать клапан по принципу действия и по компоновке.

Прямой и угловой клапаны

В зависимости от того, какое заполнение присутствует в сильфоне, термоголовки делятся на две группы:

• Жидкостные. Обеспечивают более точную регулировку потока теплоносителя в зависимости от показаний датчика. В то же время жидкость медленнее изменяет свой объем при изменении температуры в помещении. Потому для таких устройств характерна определенная инерционность.
• Газонаполненные. Значительно быстрее реагируют на изменения микроклимата, но при этом не так точно передают информацию управляющему блоку.

Фото газонаполненного сильфона в защитном корпусе

Что касается компоновки, то на рынке представлены два типовых решения с маркировкой RTD-G и RTD-N:

• Клапаны RTD-G характеризуются высокой пропускной способностью и применяются для регулировки потоков теплоносителя в однотрубных системах отопления, а также в коттеджных двухтрубных системах, не использующих циркуляционные насосы.
• Устройства типа RTD-N ориентированы на установку в двухтрубных системах, причём наличие в них циркуляционного насоса, обеспечивающего принудительное движения теплоносителя, является обязательным.

Комплект для нижнего подключения радиатора с термоголовкой (прямой тип)

Если же говорить о форме изделий, то различают прямые и угловые модели. Также в продаже можно найти специальные комплекты патрубков, которые позволяют размещать термоклапана практически в любом положении.

Правила установки клапанов

Теперь нам осталось понять, как правильно установить термоголовку на радиатор.

На самом деле ничего сложного здесь нет, так что наша инструкция будет посвящена в основном нюансам, о которых неопытный мастер может попросту не подозревать:

Схема правильного размещения устройства

• Приобретаем клапан нужного нам типа с диаметром, соответствующим диаметру трубопровода отопления.
• Собираем устройство, присоединяя датчик к запорной части.
• Используя гаечный ключ, устанавливаем термоголовку на входное отверстие радиатора. Максимально плотно затягиваем накидную гайку, чтобы обеспечить герметичность соединения.

Совет!
При установке следим, чтобы направление движения теплоносителя совпадало с маркировкой на корпусе клапана.

• Саму термоголовку располагаем параллельно полу, т.е. в горизонтальном положении, перпендикулярно плоскости батареи. Это необходимо для того, чтобы тёплый воздух от батареи оказывал минимальное влияние на показания датчика.

Правильно размещенный датчик с цифровым дисплеем

Настройка работы системы также может быть выполнена своими руками:

• Устанавливаем поворотную рукоятку клапана таким образом, чтобы пометка на диске совпадала с выбранным значением температуры.
• Включаем отопительную систему и контролируем микроклимат в помещении.
• Примерно через час корректируем, если это необходимо, выбранную температуру срабатывания датчика в большую или меньшую сторону в зависимости от показаний термометра в комнате или собственных ощущений.

Заключение

Установка термоголовки на радиатор отопления даёт нам возможность автоматически регулировать количество теплоносителя, поступающего в батарею. Благодаря этому обеспечивается поддержание оптимального микроклимата в доме, а в ряде случаев еще и достигается существенная экономия. Более подробно вопросы подбора и установки термостатических головок освещены на видео в этой статье, так что перед покупкой и монтажом стоит изучить и его.

Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Принцип работы термоклапана

Регулировать температуру можно с помощью термоголовки для радиатора отопления.

Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.

Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.

К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

• С установленным внутри термоэлементом.
• Программируемые.
• С внешним датчиком температуры.
• Антивандальные.
• С внешним регулятором.

Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

Выносной датчик температуры

Использование выносного датчика необходимо еще в нескольких случаях:

• Радиаторы отопления с терморегулятором закрыты плотными шторами.
• В непосредственной близости расположен дополнительный источник тепловой энергии.
• Батарея располагается под большим подоконником.

Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.

Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.

Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.

Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

• На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
• Для фиксации термоголовки нужно слегка нажать на устройство.
• О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

• С помощью дюбелей к стене крепят пластину.
• На пластине закрепляют корпус устройства.
• Посредством хомутов на стене фиксируют капиллярную трубку.
• Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
• Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

устройство, функционирование + порядок монтажа

Рассматриваем термоголовки для радиатора отопления. Виды регулирующих устройств. Типы наполнителя сильфона. Конструктивное исполнение термоголовки и принцип действия. Правила установки радиаторных термоголовок. Обзор лучших производителей и моделей. Фото и видео

Содержание

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и термостатический клапан совместимы.

Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

Источник: http://sovet-ingenera.com/otoplenie/otop-oborudovanie/termogolovka-dlya-radiatora-otopleniya.html

Стоит ли ставить термоголовки на радиаторы отопления

Покупка и установка прибора оправдывает себя в условиях обогрева небольших помещений. В квартире или гараже при правильной эксплуатации устройство дает лучшую экономию. Для помещений большей площади, где работают несколько радиаторов, покупка отдельных термоголовок нецелесообразна. Выгоднее собрать их в единый контур, установив общий настенный термостат.

Также не оправдывает себя установка на чугунные радиаторы отопления старого образца. В отличие от биметаллических или алюминиевых аналогов, такие батареи дольше нагреваются и остывают, лучше аккумулируют тепло. Из-за увеличенной инерционности термоголовка становится менее эффективной.

Источник: http://vdome.club/remont/santehnika/ustanovka-termogolovki-na-radiator-otopleniya-printsip-raboty-montazh-reyting.html

3 Способы увеличения теплоотдачи

Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.

Для увеличения теплоотдачи рекомендуется выполнить следующее:

• Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
• При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
• Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
• Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.

Источник: http://odstroy.ru/termogolovka-dla-radiatora-princip-raboty-i-instrukcia-po-pravilnoj-ustanovke/

Дистанционное управление

Некоторые модели термоголовок поддерживают функцию дистанционного управления. В большинстве случаев эта опция лишь повышает удобство использования терморегулятора, однако при затруднении доступа к корпусу устройства, дистанционное управление становится насущной необходимостью.

Источник: http://principraboty.ru/termogolovka-dlya-radiatora-otopleniya-princip-raboty/

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Источник: http://sovet-ingenera.com/otoplenie/otop-oborudovanie/termogolovka-dlya-radiatora-otopleniya.html

Настройка

Настройка установленного устройства производится в зависимости от его типа и характеристик. Для механических терморегуляторов достаточно повернуть рукоятку до совмещения одной из указанных на ней цифр с контрольной насечкой на корпусе, после чего, при условии правильно выполненного монтажа, температура в комнате изменится до заданного значения. Настройка электронной термостатической головки зависит от особенностей конкретной модели и списка поддерживаемых функций.

Источник: http://principraboty.ru/termogolovka-dlya-radiatora-otopleniya-princip-raboty/

По каким критериям выбирать термоголовку?

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

1. Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
2. Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
3. Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
4. Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
5. Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
6. Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
7. Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
8. Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
9. Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
10. Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Источник: http://sovet-ingenera.com/otoplenie/otop-oborudovanie/termogolovka-dlya-radiatora-otopleniya.html

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях термоголовок для отопительных радиаторов, объясняется, для чего нужны эти устройства.

//www.youtube-nocookie.com/embed/leSJC0GJCU0?rel=0

Источник: http://principraboty.ru/termogolovka-dlya-radiatora-otopleniya-princip-raboty/

Как работает система?

Устройство датчика можно схематично представить как обычный вентиль или кран с термоголовкой для радиатора. В контакте с горячей жидкостью находится термостатический клапан, в простейшем виде представляющий собой пружину с поршнем. Упругий элемент соединен с рабочим объемом, в котором находится газообразное вещество, чувствительное к температуре.

Усилие прижима регулируется ручкой поворотной шкалы, так выставляется требуемая температура в комнате. В зависимости от нее ходит поршень, перекрывающий поток жидкости. Монтируется устройство накидными гайками, это позволяет менять элемент при выходе из строя деталей его конструкции. Предусматривают дополнительный подвод жидкости через шаровые краны, на случай поломки автоматической системы управления.

Источник: http://oboiman.ru/ingeneer/termogolovka-dla-radiatora-otoplenia-vidy-princip-raboty-pravila-ustanovki. html

Отзывы о термоголовке на радиаторе отопления

Артур,26 лет, г. Екатеринбург.

Решил установить в спальне, так как в зимнее время сильно греют батареи. Теперь выбираем фиксированную температуру, пропала проблема постоянной духоты и замерзания из-за сквозняков.

Ожидаев Владимир, 34 года, г. Ульяновск.

Купил в загородный дом после подключения к магистрали. Взяли бюджетную механическую модель, хотя консультант советовал электронику. Ответа на вопрос, зачем переплачивать такие деньги, если суть не меняется, не получил.

Вадим, 30 лет, г. Орел.

Поставил danfoss с термодатчиком, чтобы вручную колпак на батарее не крутить – стало удобнее. Однако 26 градусов иногда не хватает, но выше не выставишь – в февральские морозы несколько раз жалел.

Источник: http://vdome.club/remont/santehnika/ustanovka-termogolovki-na-radiator-otopleniya-printsip-raboty-montazh-reyting.html

Преимущества электронной головки:

1. Скорость реагирования на изменение температуры в помещении. Ежеминутное измерение температуры.
2. Использование встроенных программ.
3. Способность экономии энергоносителя до 23% затрат.

Источник: http://principraboty.ru/termogolovka-dlya-radiatora-otopleniya-princip-raboty/

Схема терморегулятора

ВНИМАНИЕ! Если в доме проживают маленькие дети, в этом случае лучшим приобретением будет устройство антивандального типа со специальным кожухом, который сделает доступ к регулированию температуры, для них невозможным.

Источник: http://principraboty.ru/termogolovka-dlya-radiatora-otopleniya-princip-raboty/

Рекомендации и советы

Термоголовки на радиаторах отопления лучше размещать вне зоны видимости и выполнять регулирование тех радиаторов, чья общая мощность составляет 50% и выше от всех, находящихся в одном помещении. К примеру, если в комнате 2 отопителя, термостатом нужно оснащать тот радиатор, мощность которого больше.

При использовании чугунных радиаторов применение термостатических клапанов неэффективно, так как работа таких батарей инерционна: у них очень длительное нагревание.

Выбрать под свою действующую систему терморегулятор не сложно, главное определить место установки и приобрести программируемое устройство, так как они самые экономичные, и позволяют для разного времени суток настраивать различную температуру. Они также удобны в тех случаях, когда хозяева покидают свое жилье на несколько дней и температурный режим в помещении может быть совершенно другим.

Источник: http://principraboty.ru/termogolovka-dlya-radiatora-otopleniya-princip-raboty/

Термостатические головки и радиаторные клапаны

Термоголовки могут иметь различные рабочие вещества (жидкость, газ и т.д.). Ассортимент жидкостных термостатических головок Heimeier очень большой. Их главным преимуществом является повышенный уровень точности, бесшумная работа, простота и удобство применения.

Газоконденсатные термоголовки более чувствительны к перепаду температуры и быстрее реагируют на ее изменения в помещении.

Большая часть моделей термоголовок оснащена встроенными или выносными датчиками, которые соответственно расположены в корпусе термостатической головки или снаружи (соединение с датчиком производится с помощью тонкой металлической трубки).

Следует помнить, что монтаж термоголовок со встроенным датчиком не так прост. Чтобы термостатическаяголовка данного типа работала с максимальной эффективностью, необходимо чтобы были выполнены следующие условия: глубина радиатора не менее 16 см., ширина подоконника не более 22 см. и расстояние от подоконника до радиатора не больше 10 см.
В тех случаях, когда данные требования невозможно выполнить, рекомендуется использовать термоголовки с выносным датчиком, который может быть расположен на удалении от 2 до 8 метров от термоголовки.

Термоголовки

дают возможность экономить до 25% расходов на отопление. Их основные места установки – это квартиры, частные дома и офисы.

Регулировка скорости теплоносителя в отопительном приборе (радиаторе) производится при помощи термостатического клапана, а термоcтатическая головка, установленная на этот клапан, позволяет устанавливать необходимую температуру.

Установить термостатический клапан можно несколькими способами:

• Непосредственно в отопительном приборе (радиаторе). В основном монтируется в стальных радиаторах, имеющих нижнее подключение непосредственно на заводе при сборке отопительного прибора. На нем устанавливается ручка, закрывающая и открывающая клапан. Термоcтатическая головка в комплект не входит.
• Установка клапана на трубу, непосредственно перед входом в радиатор. Термостатический клапан устанавливают на подающую трубу. Термоголовка в комплект не входит.
• Установка клапана к радиатору с нижним подключением. Производится при помощи специального узла, который называется «мультифлекс», имеющего в своем составе термостатический клапан. Термоголовка в комплект не входит.

Кроме того, термостатический клапан можно установить в любом месте трубопровода, где необходимо регулировать объем циркуляции теплоносителя. Благодаря этому клапаны широко применяются в системе теплого пола, так как рабочая температура данной системы не выше 40 градусов, а температура теплоносителя может достигать 80 градусов.

Виды термоcтатических головок

Термоcтатические головки могут быть двух видов — для системы отопления и для систем теплого пола. Единственное отличие – различный диапазон регулируемых температур. Термоcтатическая головка для отопления имеет диапазон регулируемых температур 60-80 градусов. Термоголовка для теплого пола обладает гораздо меньшим диапазоном 30-40 градусов.
Для правильной работы, термостатическая головка должна быть установлена так, чтобы ее центральная ось (воображаемая) всегда располагалась в горизонтальном положении. Устанавливать термоголовку вертикально нельзя. Для корректного размещения термоголовки, необходимо правильно установить термостатический клапан.

Термоголовка отличается от регулировочного вентиля тем, что вентиль обеспечивает корректное регулирование температуры, только при постоянной скорости движения теплоносителя в отопительной системе. При уменьшении скорости циркуляции теплоносителя, радиатор будет охлаждаться больше чем это надо. В отличие от вентиля, головка обладает встроенным регулятором, который в зависимости от скорости потока увеличивает или уменьшает пропускную способность клапана до тех пор, пока температура не достигнет необходимого уровня.

Радиаторные клапаны

Радиаторные клапаны позволяют осуществить индивидуальное регулирование температуры в помещениях и таким образом экономить энергоресурсы.
Все радиаторные клапаны Heimeier подходят для любых термостатов и приводов марки Heimeier.

Работой радиаторных клапанов Heimeier управляет термостат. Комнатный воздух, проходя вокруг чувствительного элемента радиаторного термостата, вызывает изменение объема капсулы с чувствительным элементом, которое воздействует на шток клапана и таким образом радиаторный клапан Heimeier закрывается. При спаде температуры, чувствительный элемент сжимается, а возвратная пружина вновь открывает (или закрывает) клапан.

Термостатические радиаторные клапаны приобретают всё большее и большее распространение в установках для отопления. Они осуществляют выполнение следующих задач:

• Определение температуры помещения;
• Сравнение текущей температуры с заданным значением;
• Радиаторные клапаны производят компенсацию всех отклонений посредством изменения положения, с тем, чтобы необходимая температура в помещении оставалась на постоянном заданном уровне.

Понятно, что с подобной задачей не сможет справиться арматура, здесь необходима установка дорогостоящего регулятора. При этом радиаторные клапаны должны исполнять функции регулирующего органа (исполнительного элемента), поэтому необходимо с максимальной точностью определить параметры. Это означает, что необходимо принимать во внимание как присоединительный размер, так и указанные параметры каталожной документации.

Прежде всего следует учитывать, что радиаторные клапаны имеют цельную конструкцию корпуса клапана с чувствительным элементом (термоголовкой). Предварительная настройка клапана необходима для балансировки отдельных радиаторных веток. Если предварительная настройка таких приборов, как радиаторные клапаны не была произведена, то радиаторы, требующие меньшую мощность, будут получать слишком большую мощность и диапазон регулирования снизится, так как клапан большую часть временибудет находиться в закрытом положении. С помощью предварительной настройки можно произвести регулировку максимального объемного потока, благодаря чему будет предотвращен недостаток или избыток снабжения и радиаторные клапаны будут работать в эффективном диапазоне регулирования.

При выборе отопительной системы должен быть произведен учет технических параметров (количество воды, перепады давления), не стоит забывать и о строительных особенностях (нишах, экранах, расстояниях). Определение параметров таких устройств, как радиаторные клапаны всегда необходимо осуществлять через величину номинального расхода теплоносителя, который необходим для радиатора. С этим номинальным значением (л/ч, м3/ч) необходимо обратиться к соответствующей диаграмме, предназначенной для определения параметров, по диаграмме определяется давление. Радиаторные клапаны обычно поддерживают падение давления от 2 до 4 кПа (или от 200 до 400 мм.вод.ст). Предельными значениями являются 1 и 8 кПа (или 100 и 800 мм.вод.ст.).

Типы

, принцип работы + правила установки

Такое устройство, как термоголовка для радиатора отопления, предназначено для регулировки температуры нагрева. С его помощью можно эффективнее расходовать охлаждающую жидкость и экономить средства.

Гарантированный эффект от использования – правильный выбор. Для этого нужно иметь максимум информации об этих устройствах.

Из этой статьи вы узнаете о существующих типах термоголовок, устройстве, принципе работы и правилах их установки на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей такого оборудования.

Содержание статьи:

• Особенности строения термоголовки
• Виды термоголовок и принцип их работы
  • Что такое ручные термоголовки?
  • Особенности механических термоголовок
  • В чем разница между электронными термоголовками?
• Правила установки термоголовки
  • Рекомендации по подключению
  • Последовательность установки прибора
  • Особенности настройки
• По каким критериям выбирать термоголовку?
• Обзор популярных брендов
  • Ранг № 1 – Danfoss
  • Ранг № 2 – Бренд oventrop
  • Рейнг № 3 – Thermo
  • Ранг № 4 – Калеффи. видео по теме

  Особенности строения термоголовки

  Самая популярная термоголовка состоит из корпуса, сильфона, запорного элемента, толкателя, штока (запирающего конуса), возвратной пружины, уплотнительной и элементы крепления.

  Количество охлаждающей жидкости, прошедшей в радиатор, контролирует клапанное устройство. Этот пункт дополняет большинство продуктов.

  Корпус изготовлен из пластика методом горячей штамповки. Он может быть как прозрачным, так и цветным – от белого до черного. Сильфон изготавливается из латуни или оцинкованной стали. В большинстве моделей корпус термоголовки для установки на радиаторы и совместимый.

  Наибольшей скоростью реакции на колебания температуры обладает такой сильфонный наполнитель, как газовый конденсат.

  Две пружины из нержавеющей стали помогают открывать и закрывать шток. Один из них возвращает шток в исходное положение после закрытия клапана, а второй после его открытия

  На корпусе в самом верху находится запорный элемент. Необходимо зафиксировать настройки. Если настройки не менялись в течение длительного периода или если подвижные элементы устройства неактивны, они могут заедать.

  Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки с клапанов сразу после окончания отопительного сезона. Когда термостатические вентили рассчитаны на давление от 4 атм, вероятность заедания значительно снижается.

  Есть такое понятие, как “гестоз” головы. Чем он меньше, тем быстрее реагирует прибор на изменение температуры.

  Типы термоголовок и принцип их работы

  Термоголовки относятся к запорно-регулирующей арматуре.

  Существует три типа термостатических головок:

  • ручные;
  • механический;
  • электронный.

  Функции у всех одинаковые, но методы реализации разные. В зависимости от последнего параметра они имеют разные возможности.

  Что такое ручные термоголовки?

  По конструкции термостатические головки дублируют стандартный кран. Поворачивая регулятор, можно регулировать количество транспортируемого по трубопроводу теплоносителя.

  Установив термостат всего на 1° ниже, вы сможете сэкономить 6% от суммы, которую вам придется платить за электроэнергию за год в год

  Вместо этого установите их на противоположных сторонах радиатора. Они надежны и недороги, но управлять ими придется вручную, а каждый раз поворачивать вентиль, полагаясь исключительно на свои ощущения, не очень удобно. В основном такие термоголовки устанавливаются на чугунные батареи.

  Если шток клапана переключать несколько раз в день, маховик клапана ослабнет. В результате термоголовка быстро выйдет из строя.

  Особенности механических термоголовок

  Термоголовки механического типа имеют более сложную конструкцию и поддерживают заданную температуру в автоматическом режиме.

  В основе устройства лежит сильфон в виде небольшого гибкого цилиндра. Внутри находится температурный агент в жидком или газообразном виде. Как правило, он имеет высокий коэффициент теплового расширения.

  Как только установленный температурный показатель превышает норму, под воздействием внутренней среды, сильно увеличившейся в объеме, шток приходит в движение.

  В результате сечение прохода через термоголовку сужается. При этом снижается пропускная способность аккумулятора, а, следовательно, и температура теплоносителя до заданных параметров.

  При охлаждении жидкости или газа в сильфоне цилиндр теряет свой объем. Шток поднимается, увеличивая дозу охлаждающей жидкости, проходящей через радиатор. Последний постепенно прогревается, баланс системы восстанавливается и все начинается сначала.

  Положительный результат будет только при наличии термостатов во всех комнатах и ​​на каждом радиаторе.

  Более популярны устройства с сильфоном, заполненным жидкостью. Хотя реакция газов протекает быстрее, технология производства достаточно сложна, а разница в точности измерений составляет всего 0,5%.

  Механический регулятор удобнее в использовании, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует множество моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала.

  Термостатическая головка монтируется по направлению к помещению. Это повысит точность измерения температуры.

  Если нет условий для такой установки, установите термостат с внешним датчиком. Капиллярная трубка длиной от 2 до 3 м соединяется с термоголовкой.

  Целесообразность использования выносного датчика обусловлена ​​следующими обстоятельствами:

  1. Обогреватель размещается в нише.
  2. Радиатор имеет глубину 160 мм.
  3. Термоголовка спрятана за жалюзи.
  4. Большая ширина подоконника над радиатором, при этом расстояние между ним и верхом батареи менее 100 мм.
  5. Балансировочное устройство расположено вертикально.

  Все манипуляции с радиатором будут производиться с ориентацией на температуру в помещении.

  В чем разница между электронными термоголовками?

  Так как помимо электроники такой терморегулятор имеет батарейки (2 шт.), он больше по габаритам, чем предыдущие. Запас перемещается здесь под воздействием микропроцессора.

  Эти устройства имеют большой набор дополнительных функций. Так, они могут устанавливать температуру по часам — ночью в помещении будет прохладнее, а к утру температура повысится.

  Можно запрограммировать индикаторы температуры на отдельные дни недели. Не снижая уровень комфорта, можно существенно сэкономить на отоплении дома.

  Хотя заряда аккумуляторов хватает для работы на несколько лет, за ними все равно нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

  На фото термоголовка с опцией выносного датчика. Ограничивает температуру до установленного значения. Регулируется от 60 до 90°

  При установке на радиатор Термоголовка будет бесполезна. В этом случае нужен контроллер с датчиком, фиксирующим внешнюю температуру.

  Правила установки термоголовки

  Точка подключения при установке термоголовки на радиатор не зависит от ее типа. В любом случае, это труба, которая непосредственно подает теплоноситель к аккумулятору.

  Чтобы устройство работало правильно, вокруг него должен постоянно циркулировать воздух.

  Рекомендации по подключению

  Каждый производитель дает рекомендации по подключению термоголовки.

  Несмотря на это, есть общие условия установки:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае устройство не будет работать точно.
  2. Термоголовка должна быть открыта. Она не должна быть скрыта никакими защитными коробами, мебелью.
  3. Устройство не должно находиться над трубами отопления. В этом случае будет несоответствие температуры в помещении и области вокруг головы.
  4. Если прибор практически изолирован, нужно устроить или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Соединительная трубка не должна давить на корпус клапана.

  При установке регулятор термоголовки должен быть установлен на максимум. Это обеспечит правильную работу устройства. Непосредственно перед монтажом движение воды или др. в контуре нужно перекрыть, после чего слить.

  Вертикальная установка термоголовки запрещена. Он должен быть параллелен полу. Это положение гарантирует, что на него не повлияет теплый воздух.

  Последовательность установки прибора

  Установка должна начинаться с обрезки труб, которая выполняется путем небольшого отступления от радиатора. Следующим шагом является демонтаж существующих клапанов. Далее хвостовики отделяют от клапанов и вкручивают их в пробки радиатора.

  Установите трубопровод на место, собрав его, соедините трубы. Остается отрегулировать температуру, поворачивая ручку термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

  Не рекомендуется затягивать гайки крепления термоголовки, так как материалы, из которых она изготовлена, достаточно мягкие. Для этого лучше использовать динамометрический ключ

  Важно, чтобы стрелка на корпусе указывала в сторону течения горячей жидкости в системе. Иначе работа проделана напрасно, ничего не получится. Термоголовка может быть установлена ​​как на входе, так и на выходе.

  Не следует пренебрегать рекомендациями производителей относительно уровня установки прибора, так как он откалиброван на температуру на этой высоте. В основном это 0,4 – 0,6 м от пола.

  Но не все аккумуляторы имеют верхнюю подачу; он также может быть ниже. При отсутствии подходящего по высоте образца выход на настройку термоголовки на более низкую температуру.

  Так как пол холоднее, а в приборе установлена ​​температура, которая должна быть в верхней части батареи, в помещении будет жарко. Чтобы этого не делать, можно установить термоголовку с выносным датчиком. Есть такой вариант, как самостоятельная настройка регулятора.

  Особенности настройки

  Для нормальной работы устройства требуется предварительная настройка. Перед этим включают отопление и изолируют помещение, закрыв дверь.

  В определенный момент устанавливается термометр и запускается настройка:

  1. Поверните термоголовку в левую сторону до упора, чтобы полностью открылся поток теплоносителя.
  2. Ждут, пока температура не поднимется на 5-6° по сравнению с начальной.
  3. Поверните голову вправо до упора.
  4. Когда температура падает до нужного значения, клапан постепенно откручивается. Они прекращают вращение при появлении шума в радиаторе и прогреве кузова.

  Последнее положение термоголовки соответствует комфортной температуре. Ее будут постоянно поддерживать.

  В конструкцию электронных термоголовок входят встроенные программы. Они позволяют устанавливать температуру с большой точностью – до 1 градуса

  Описанная последовательность подходит для большинства устройств. Если он другой, то оформить его несложно, так как в паспорте все подробно описано.

  По каким критериям выбирать термоголовку?

  Термостатические устройства производятся многими производителями.

  Чтобы сделать правильный выбор, необходимо руководствоваться следующими критериями:

  1. Термоклапан, к которому будет крепиться головка . Так как соединение может быть клипсовым или резьбовым, на этот момент нужно обратить внимание. Если производитель тот же, то проблем не будет.
  2. Тип резьбового соединения на самой головке . Он может быть в виде орешка с жалюзи или просто круглым. В первом случае при монтаже необходим дополнительный инструмент для обжима соединения. Во втором – все гораздо проще.
  3. Наличие “юбки” . С ней голова смотрится лучше, так как закрывает рабочую зону.
  4. Производственный материал . Самыми дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
  5. Качество пластика . Некоторые производители, чтобы удешевить свою продукцию, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет эстетичный вид.
  6. Тип рабочего элемента . Выбор придется сделать между жидкостью, газом, электронным и парафином.
  7. Плавность вращения . Ручка должна вращаться плавно. Это признак хорошего качества. Всевозможные потрескивания, скрипы и задиры говорят о некачественном товаре.
  8. Градуировка и длина шкалы . У большинства моделей она находится в пределах +5 – +30°С. Если шкала расположена по всему периметру головы, ее можно быстро стереть.
  9. Наличие антивандального кожуха . Защищает от несанкционированного доступа к настройкам.
  10. Дизайн . Так как термоголовки в основном расположены на виду, важен их внешний вид и цветовая гамма.

  Полный комплект, состоящий из термоклапана и термоголовки, не является обязательным. Эти устройства можно приобрести отдельно.

  Газонаполненные сильфоны не слишком чувствительны к внешним источникам тепла. Это несомненный плюс, но его стоимость намного выше, чем у жидкостного сильфона

  Термоголовка, оснащенная автоматикой, выигрывает во многом, но не всегда эффективна. Нет смысла его крепить. Этот материал очень теплоемкий, а так как масса аккумулятора большая, то он обладает большой инертностью. Корректно работать здесь может только головка ручного типа.

  Обзор популярных брендов

  Правильным решением при покупке термоголовки будет ориентироваться на известных производителей. Незнакомая торговая марка с неизвестной историей – большой риск зря потратить деньги.

  Вы можете смело приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных компаний.

  1-е место — Danfoss

  Компания Danfoss более 60 лет занимается производством термоголовок. Это датский производитель; по его лицензии продукция производится и в России.

  Ассортимент оборудования для автоматизации систем отопления концерна Danfos богат и отвечает передовым технологиям. Контролировать работу и регулировать термоголовки можно удаленно с помощью смартфона для этого

  Чаще всего спрашивают термоголовку RTS Everis. Это сильфонное изделие, заполненное жидкостью. Прямым креплением сопрягается с фирменными термоклапанами. Для остальных нужен переходник.

  Протестируйте существующие виды термоголовок марки в следующем видео:

  Ранг №2 – Марка Oventrop

  Термоголовки Oventrop из линейки Uni пользуются большим спросом у потребителей. Они оснащены жидкостным сильфоном. Они присоединяются к термоклапану с помощью накидной гайки. Температуру можно установить в пределах от +7 до +28 °C.

  Возможно полное закрытие. Головки рассчитаны на максимальную температуру в системе +100 – +120°С – именно такие характеристики указывает производитель в сопроводительной документации.

  Головки Oventrop Uni совместимы с другими сантехническими изделиями этой компании. Их можно подключать без адаптера к другим устройствам со встроенным клапаном и соответствующей резьбой

  . Установите их на термостатические клапаны с подходящим соединением. На головах многих серий есть специальная маркировка для слабовидящих, антивандальный кожух.

  3-е место – Thermo

  Высокую оценку получили потребители продукции Swiss Thermo, в частности, модели Royal Thermo RTE 50. 30. Имеет широкий диапазон регулировки – от +6 до +28°С, низкое значение гистерезиса – 0,55 градуса. Есть нулевое положение.

  Для корректной работы охлаждающая жидкость должна иметь температуру не выше 100°С. Соединение с клапаном – накидная гайка.

  Термоголовки термо надежные, качественная сборка. Среди предложений есть модели с выносным датчиком

  4-е место – Caleffi Producer

  Итальянский производитель Caleffi поставляет широкий ассортимент термоголовок для радиаторов. Caleffi 210000 является программируемым. Он оснащен цифровым ЖК-индикатором температуры. Помимо значения температуры, показывает время, дату, установленную дневную программу.

  При покупке оборудования для систем отопления обязательно запрашивайте у продавца сопроводительные документы, гарантию от производителя и инструкцию к товару

  При программировании на неделю можно установить 3 уровня температуры: «Комфорт», «Эконом», «Антизамерзание». Установите эту головку в тандеме с клапанами Keleffi.

  Место №5 – Salus

  Немецкая компания Salus также пользуется заслуженной репутацией. Например, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью установки температурного режима на неделю. Температурный диапазон – +5 – +40°С.

  Питание от 2-х элементов АА. Дисплей имеет функцию подсветки и отображения параметров температуры, а также уровня заряда элементов.

  Новая разработка – беспроводная мини термоголовка, работающая от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

  Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создать комфортный микроклимат в помещении, находясь при этом на другом конце города или другой страны. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.

  Выводы и полезное видео по теме

  Устройство и назначение термоголовки подробно описано в следующем видео:

  Стоит ли устанавливать термоголовку на батареи? Об этом подробно рассказал один из пользователей в своем видео обзоре:

  Термостатический клапан и головка в действии:

  Контур отопления с термоголовкой более удобен в использовании. Это устройство увеличивает срок службы оборудования, входящего в систему отопления, повышает ее пожарную безопасность.

  Учитывая преимущества этих относительно простых устройств и их 20-летний срок службы, их стоимость невелика. Чтобы купить действительно качественный товар, узнайте, есть ли сертификат на выбранное устройство .

  Используете ли вы термоголовки для нагревательного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавьте фотографии, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после установки термоголовок.

  Если у вас остались вопросы, то не стесняйтесь задавать их в блоке комментариев – наши специалисты и компетентные пользователи постараются максимально осветить сложные моменты.

  Выходцы в открытый космос с МКС убирают радиатор, устанавливают HD-камеры

  Дерек Ричардсон

  2 сентября 2016 г.

  Джефф Уильямс замечен на PMA-2 во время предыдущего выхода в открытый космос около двух недель назад. Для выхода в открытый космос он и Кейт Рубинс убрали тепловой радиатор. Фото: Кейт Рубинс / НАСА

  Два члена Экспедиции 48 , астронавты НАСА Джефф Уильямс и Кейт Рубинс, отважились выйти за пределы станции во второй раз за несколько недель. Их задачей было убрать неиспользуемый тепловой радиатор, установить новую лампочку и прикрепить камеры высокого разрешения к ферме Международной космической станции (МКС).

  1 сентября выход в открытый космос начался в 7:53 утра по восточному поясному времени (11:53 по Гринвичу) после того, как в шлюзе Quest полностью разгерметизировалось и скафандры двух астронавтов перешли на питание от батарей. Уильямс был назначен ведущим выходцем в открытый космос, EV-1, и на его костюме были красные полосы. Для сравнения, Рубинс, EV-2, носил белые полосы.

  — Добро пожаловать обратно, — сказал Уильямс Рубинсу после того, как выплыл из шлюза. Это был его пятый выход в открытый космос (EVA) и второй для Рубинса.

  — Да, хорошо быть здесь, — сказал Рубинс.

  Основная задача Евы-37

  ---

  Основной задачей Евы-37 было втягивание TTCR. Изображение предоставлено: NASA TV

  Первым делом нужно было убрать тепловой радиатор на сегменте фермы P6, который называется Висячий тепловой контрольный радиатор (TTCR), произносится как « тикер ». По сути, это запасная часть, которую использовали несколько лет назад, чтобы компенсировать утечку аммиака.

  Выйдя из шлюза, Уильямс направился к рабочей зоне на дальнем левом борту Интегрированной ферменной сборки, основы орбитальной лаборатории. В нем находится большая часть силового оборудования станции, охлаждающего оборудования, аккумуляторов и запасных орбитальных блоков, и это лишь некоторые из них. По пути он устанавливал тросы для Рубинса. Как только он был почти на месте, Рубинс начала пробираться к ней.

  Однажды вместе на площадке Уильямс занял позицию под радиатором, в то время как Рубинс был над ним, наблюдая за тем, как он втягивает его с помощью своего инструмента для пистолетной рукоятки (PGT). По сути, PGT — это электроинструмент, предназначенный для выхода в открытый космос.

  Сначала с помощью PGT Уильямс повернул болт. Как оказалось, радиатор сложился гармошкой. Как только задача была завершена, Уильямс и Рубинс работали вместе, чтобы закрепить тикер четырьмя болтами. Они не отличаются от гаек на автомобильных шинах.

  После того, как все было безопасно, они накрыли тикер термоодеялом, выполнив основную задачу выхода в открытый космос.

  Свет, камеры, действие

  ---

  Джефф Уильямс помог установить Международный стыковочный адаптер-2 во время предыдущего выхода в открытый космос. Для EVA-37 после убирания TTCR ему была поставлена ​​задача установить новую лампочку и HD-камеры. Фото: Кейт Рубинс / НАСА

  Второстепенными задачами этого выхода в открытый космос были замена лампочки и установка двух улучшенных HD-камер на антенну, выступающую из фермы P1. Чтобы занять лучшую позицию для достижения этих целей, Уильямс прокатился на роботизированной 9-й модели.0355 Канадарм2 .

  Японский астронавт Такуя Ониси, находившийся внутри МКС, взял под контроль руку с прикрепленным к ней Уильямсом и поместил его прямо перед антенной. По прибытии он заменил старую лампочку на новую и прикрепил улучшенные HD-камеры. Новые камеры будут использоваться рядом с исходными камерами стандартного разрешения.

  Пока это продолжалось, Рубинс вернулся к шлюзу, чтобы убрать кое-какое оборудование, прежде чем вернуться в основную рабочую зону. Ее второстепенной задачей было осмотреть вращающееся соединение Solar Alpha (SARJ), которое представляет собой гребное колесо, позволяющее всем восьми крыльям солнечной батареи отслеживать Солнце.

  Она также затянула несколько болтов, которые были ослаблены во время предыдущего выхода в открытый космос.

  После того, как эта задача была выполнена, она подошла к ферме P6, чтобы найти несколько вышедших из строя орбитальных запасных частей. Это позволит роботу-манипулятору Dextre захватить их. Будущий космический корабль SpaceX Dragon доставит запасные коробки для замены. В свете недавнего взрыва площадки SpaceX неясно, когда следующий CRS Dragon будет отправлен на аванпост.

  Возвращение домой

  ---

  После того, как работа была закончена, два астронавта вернулись к шлюзу тем же путем, что и к месту работы. Вернувшись внутрь и подключив скафандры к источнику питания и воздуху станции, выход в открытый космос официально завершился . В целом, общее время выхода в открытый космос составило 6 часов 48 минут.

  Всего было выполнено 195 выходов в открытый космос в поддержку сборки и обслуживания МКС общей продолжительностью 1217 часов 34 минуты.

  После восстановления давления в шлюзе им помогли выбраться из скафандров другие члены 48-й экспедиции. Космический корабль 20M к возвращается на Землю после 172 дней в космосе.

  Во время своего пребывания Уильямс установил рекорд выносливости США по наибольшему количеству дней пребывания в космосе. Его общее время после приземления составит 534 дня за четыре миссии с 2000 г.

  Расстыковка в настоящее время запланирована на 17:51. EDT (21:51 по Гринвичу) 6 сентября. Ожидается, что посадка состоится примерно через три с половиной часа.

  На борту станции останутся Рубинс, Ониши и российский космонавт Анатолий Иванишин. Они отправились к аванпосту на борту корабля “Союз МС-01” еще 7 июля 2016 года.

  Иванишин должен принять на себя командование станцией от Уильямса за день до выхода с МКС. Однако 48-я экспедиция завершится, а 49-я начнется только тогда, когда «Союз ТМА-20М» будет отстыкован.

  Видео предоставлено НАСА

  Метки: Международная космическая станция EVA-37 Джефф Уильямс Кейт Рубинс Ведущие истории НАСА

  Дерек Ричардсон

  Дерек Ричардсон имеет степень в области средств массовой информации с упором на современную журналистику в Университете Уошберн в Топике, штат Канзас. Находясь в Уошберне, он был главным редактором студенческой газеты Washburn Review. У него также есть веб-сайт о полетах человека в космос под названием Orbital Velocity.

  Термостатическая головка Honeywell Home для клапанов Danfoss RA

  Наведите курсор на изображение, чтобы увеличить его

  Щелкните правой кнопкой мыши миниатюру, чтобы сохранить изображение

  Наверх

  Ресурсы

  Опубликовано:

  Посмотреть

  Опубликовано: | PDF

  Скачать

  Посмотреть все

  Опубликовано:

  Посмотреть

  Опубликовано: | PDF

  Скачать

  Посмотреть все

  Опубликовано:

  Посмотреть

  Опубликовано: | PDF

  Скачать

  Посмотреть все

  Технические характеристики

  Просмотреть все

  Обзор продукта

  Термостатические головки радиаторов представляют собой самодействующие контроллеры, которые регулируют поток горячей воды через термостатические вентили радиаторов для непрерывного регулирования температуры в помещении в соответствии с заданным значением, выбранным на головке. Thera-6 представляет собой головку компактного размера с элегантным дизайном. , энергоэффективность и долговечность, что делает его идеальным выбором для обогрева жилых помещений.

  • Заполненный жидкостью датчик премиум-класса немецкого производства с высоким усилием настройки и минимальным гистерезисом
  • Закрытая ручка для предотвращения скопления пыли
  • Ручка из не желтеющего пластика ASA для сохранения хорошего внешнего вида
  • Внутреннее структурное кольцо из высокопрочного пластика для длительного срока службы
  • Высочайший класс точности управления в соответствии с поправками EN215
  • Энергоэффективность TELL “I-класса” сертифицирована по схеме маркировки TELL
  • Компактный размер подходит для большинства установок даже при ограниченном пространстве
  • Современный, стильный, легко чистящийся дизайн
  • Простота в эксплуатации благодаря эргономичному крутящему моменту для поворота головки в нужное положение
  • Ограничение температурного диапазона блокировками дополнительного диапазона
  • Настройка защиты от замерзания
  • Вариант с большим ходом, обеспечивающий более высокий расход 2K в p-диапазоне и пропорциональное регулирование с малым p-диапазоном
  • Стандартное соединение M30 x 1,5 с корпусом клапана согласно EN 215
  • Варианты с соединением для клапанов Danfoss RA и Macon/MMA
  • Варианты с выносным датчиком на капилляре длиной 6,6 футов (2 м)
  • Совместим со всеми термостатическими клапанами MNG, Braukmann, Honeywell и Honeywell Home с соединением M30x1,5, выпускаемыми Resideo и ее предшественниками с 1974 г.

  С чего начать

  1. Создайте учетную запись на профессиональном портале

  УСТАНОВЩИКИ:

  Свяжитесь с администратором вашей компании, чтобы получить приглашение в профиль вашей компании, а затем создайте собственную учетную запись.

  АДМИНИСТРАТОРЫ КОМПАНИИ:

  Если у вашей компании еще нет Pro Portal, попросите администратора вашей компании зарегистрироваться здесь.

  Убедитесь, что вы обновили информацию о своей компании и просто загрузили логотип своей компании.

  2. Получить приложение

  Упростите установку для ваших техников и домовладельцев. Загрузите приложение здесь.

  Примечание. Приложение Resideo Pro в настоящее время работает с интеллектуальными термостатами T5 и T6

  3. Установите

  Используйте приложение Resideo Pro для установки интеллектуального термостата T6 Pro в домах, который свяжет эти дома с вашей компанией.
