расчет секций батарей по площади на комнату

Содержание:

Расчет секций батарей отопления по площади
Объем комнаты
Корректируем показатели
Окна
Стены и крыша
Климат
Тип радиатора
Учет режима системы отопления
Влияние типа и места установки
Как рассчитать количество радиаторов для однотрубного контура

Одна из главных целей подготовительных мероприятий перед монтажом системы отопления – определить, сколько нагревательных приборов потребуется в каждое из помещений, и какую мощность они должны иметь. Перед тем, как рассчитать количество радиаторов, рекомендуется ознакомиться с основными методиками этой процедуры.

Расчет секций батарей отопления по площади

Это самый простой тип расчета количества секций радиаторов отопления, где необходимый на обогрев помещения объем тепла определяется с ориентиром на квадратные метры жилища.

Площадь комнат посчитать нетрудно, а для определения необходимого тепла на помощь приходят строительные нормы СНиПа:

• Средний климатический пояс на обогрев 1 м2 жилья требует 60-100 Вт.
• Для северных регионов это норма соответствует 150-200 Вт.

Имея на руках эти цифры, проводится подсчет необходимого тепла. К примеру, для квартир средней полосы обогрев комнаты площадью 15 м2 потребует 1500 Вт тепла (15х100). При этом следует понимать, что речь идет об усредненных нормах, поэтому лучше ориентироваться на максимальные показатели для конкретного региона. Для местностей с очень мягкими зимами допускается использование коэффициента 60 Вт.

Делая запас по мощности, желательно не переусердствовать, так как это потребует использования большого числа обогревающих приборов. Следовательно, объем необходимого теплоносителя также возрастет. Для обитателей многоквартирных домов с центральным отоплением этот вопрос не является принципиальным. Жильцам же частного сектора приходится увеличивать затраты на подогрев теплоносителя, на фоне возрастания инерционности всего контура. Это предполагает необходимость тщательного проведения расчета радиаторов отопления по площади.

После определения всего необходимого на обогрев тепла, появляется возможность выяснить число секций. Сопроводительная документация на любой нагревательный прибор содержит информацию о выделяемом им тепле. Для подсчета секций общий объем необходимого тепла нужно разделить на мощность батареи. Чтобы увидеть, как это происходит, можно обратится к уже приведенному выше примеру, где в результате проведенных подсчетов был определен необходимый объем для обогрева комнаты 15 м2 – 1500 Вт.

Возьмем за мощность одной секции 160 Вт: выходит, что число секций будет равняться 1500:160 = 9,375. В какую сторону округлять – это выбор самого пользователя. Обычно в учет берется наличие косвенных источников обогрева комнаты и степень ее утепления. К примеру, в кухне воздух обогревается также бытовыми приборами во время готовки, поэтому там округлять можно в сторону уменьшения.

Способ расчета секций батарей отопления по площади характеризуется значительной простотой, однако из поля зрения пропадет ряд серьезных факторов. К ним можно отнести высоту помещений, количество дверных и оконных проемов, уровень утепления стен и пр. Поэтому способ расчета количества секций радиатора по СНиП можно назвать приблизительным: чтобы получить результат без погрешностей, не обойтись без поправок.

Объем комнаты

Этот подход расчета предполагает учет также высоты потолков, т.к. обогреву подлежит весь объем воздуха в жилище.

Методика вычисления используется очень схожая – вначале определяют объем, после чего руководствуются следующими нормами:

• Для панельных домов нагревание 1 м3 воздуха необходим 41 Вт.
• Кирпичный дом требует 34 Вт/м3.

Для наглядности можно провести расчет батарей отопления того же помещения в 15м2 для сопоставления результатов. Высоту жилища возьмем 2,7 м: в итоге объем получится 15х2,7 = 40,5.

Подсчет для различных зданий:

• Панельный дом. Для определения необходимого на обогрев тепла 40,5м3х41 Вт = 1660,5 Вт. Для расчета требуемого числа секций 1660,5:170 = 9,76 (10 шт.).
• Кирпичный дом. Общий объем тепла – 40,5м3х34 Вт = 1377 Вт. Подсчет радиаторов – 1377:170 = 8,1 (8 шт.).

Получается, что для отопления кирпичного дома секций потребуется значительно меньше. Когда проводился расчет секций радиатора на площадь, результат получился усредненный – 9 шт.

Корректируем показатели

Для более успешного решения вопроса, как рассчитать количество радиаторов на комнату, в учет необходимо взять некоторые дополнительные факторы, способствующие увеличению или уменьшению теплопотерь. Значительное влияние имеет материал изготовления стен и уровень их теплоизоляции. Немалое значение играет также количество и размер окон, вид используемого для них остекления, наружные стены и т.д. Для упрощения процедуры, как рассчитать радиатор на комнату, вводятся специальные коэффициенты.

Окна

Через оконные проемы теряется примерно 15-35% тепла: на это влияют размеры окон и степень их утепления. Это объясняет наличие двух коэффициентов.

Соотношение площади окна и пола:

• 10% — 0,8
• 20% — 0,9
• 30% — 1,0
• 40% — 1,1
• 50% — 1,2

По типу остекления:

• 3-камерный стеклопакет или 2-камерный стеклопакеты с аргоном — 0,85;
• стандартный 2-камерный стеклопакет — 1,0;
• простые двойные рамы — 1,27.

Стены и крыша

Выполняя точный расчет батарей отопления на площадь, не обойтись без учета материала стен, степени их термоизоляции. Для этого также имеются коэффициенты.

Уровень утепления:

• За норму берутся кирпичные стены в два кирпича — 1,0.
• Небольшой (отсутствует) — 1,27.
• Хороший — 0,8.

Внешние стены:

• Не имеются — без потерь, коэффициент 1,0.
• 1 стена — 1,1.
• 2 стены — 1,2.
• 3 стены— 1,3.

Уровень теплопотерь тесно связан с наличием или отсутствием жилой мансарды или второго этажа. Если такое помещение имеется, коэффициент будет уменьшающим 0,7 (для чердака с обогревом– 0,9). Как данность предполагается, что степень влияния на температуру помещения нежилого чердака – нейтральная (коэффициент 1,0).

В тех ситуациях, когда при расчете секций радиаторов отопления по площади приходится иметь дело с нестандартной высотой потолка (стандартом считается 2,7 м), применяются уменьшающие или увеличивающие коэффициенты. Для их получения имеющаяся высота делится на стандартную 2,7 м. Возьмем пример с высотой потолка 3 м: 3,0м/2,7м=1,1. Далее показатель, полученный при расчете секций радиаторов по площади помещения, возводят в степень 1,1.

При определении вышеперечисленных норм и коэффициентов за ориентир брались квартиры. Чтобы выяснить уровень теплопотерь в частном доме со стороны кровли и подвала, к результату добавляют еще 50%. Таким образом, этот коэффициент будет равняться 1,5.

Климат

Существует также корректировка по средним зимним температурам:

• 10 и выше градусов — 0,7
• -15 градусов — 0,9
• -20 градусов — 1,1
• -25 градусов — 1,3
• -30 градусов— 1,5

После внесения всех возможных корректировок в расчет алюминиевых радиаторов по площади получается более объективный результат. Однако приведенный выше перечень факторов будет не полным без упоминания критериев, влияющих на мощность обогревания.

Тип радиатора

Если систему отопления будет комплектоваться секционными радиаторами, в которых осевое расстояние имеет высоту 50 см, то расчет секций радиаторов отопления особых затруднений не вызовет.

Как правило, солидные производители имеют собственные сайты с указанием техническим данных (включая тепловую мощность) всех моделей. Иногда вместо мощности может указываться расход теплоносителя: перевести его в мощность очень просто, ведь потребление теплоносителя 1л/мин соответствует примерно 1 кВт. Чтобы определить осевую дистанцию, необходимо замерить расстояние между центрами трубы подачи до обратки.

Для облегчения задачи множество сайтов оснащены специальной программой по калькуляции. Все, что необходимо для расчета батарей на комнату – внести ее параметры в указанные строки. Нажав поле «Ввод», на выходе мгновенно высвечивается число секций выбранной модели. Определяясь с типом обогревательного прибора, берут во внимание разницу тепловой мощности радиатора отопления по площади, в зависимости от материала изготовления (при прочих равных условиях).

Облегчит понимание сути вопроса простейший пример расчета секций биметаллического радиатора, где в учет берется только площадь помещения. Определяясь с количеством биметаллических нагревательных элементов со стандартной межосевой дистанцией в 50 см, за отправную точку берут возможность обогревания одной секцией 1,8 м2 жилища. В таком случае для комнаты 15 м2 потребуется 15:1,8 = 8,3 шт. После округления получаем 8 шт. Схожим образом проводится расчет батарей из чугуна и стали.

Для этого потребуются следующие коэффициенты:

• Для биметаллических радиаторов — 1,8 м2.
• Для алюминиевых — 1,9-2,0 м2.
• Для чугунных — 1,4-1,5 м2.

Эти параметры подходят для стандартной межосевой дистанции 50 см. В настоящее время выпускаются радиаторы, где это расстояние может колебаться от 20 до 60 см. Встречаются даже т.н. «бордюрные» модели высотой менее 20 см. Понятное дело, что мощность этих батарей будет другой, что потребует внесения определенных корректив. Иногда эта информация указывается в сопроводительной документации, в других же случаях потребуется самостоятельный подсчет.

Учитывая то, что площадь нагревательной поверхности напрямую влияет на тепловую мощность прибора, несложно догадаться, что по мере уменьшения высоты радиатора этот показатель будет падать. Поэтому корректирующий коэффициент определяется путем соотношения высоты выбранного изделия со стандартом 50 см.

Для примера рассчитаем алюминиевый радиатор. Для помещения в 15 м2 расчет секций радиаторов отопления по площади помещения выдает результат 15:2 = 7,5 шт. (округляем до 8 шт.) Намечена была эксплуатация маломерных приборов высотой 40 см. Вначале нужно найти соотношение 50:40 = 1,25. После корректировки количества секций получается результат 8х1,25 = 10 шт.

Учет режима системы отопления

Сопроводительная документация на радиатор обычно содержит информацию о его максимальной мощности. Если используется высокотемпературный режим эксплуатации, то в трубе подачи теплоноситель нагревается до +90 градусов, а в обратке – +70 градусов (маркируется 90/70). Температура жилища при этом должна быть +20 градусов. Подобный режим функционирования современными системами обогрева практически не используется. Чаще встречается средняя (75/65/20) или низкая (55/45/20) мощность. Этот факт требует корректировки расчета мощности батарей отопления по площади.

Чтобы определить режим работы контура, в учет берется показатель температурного напора системы: так называют разницу температуры воздуха и поверхности радиатора. За температуру отопительного прибора принимают среднее арифметическое между показателями подачи и обратки.

Для большего понимания рассчитаем чугунные батареи со стандартными секциями в 50 см в режиме высокой и низкой температуры. Площадь комнаты прежняя – 15 м2. Обогрев одной чугунной секции в высокотемпературном режиме обеспечивается для 1,5 м2, поэтому общее число секций будет равняться 15:1,5 = 10. В контуре запланировано применение низкотемпературного режима.

Определения температурного напора каждого из режимов:

• Высокотемпературный – 90/70/20- (90+70):20 =60 градусов;
• Низкотемпературный – 55/45/20 — (55+45):2-20 = 30 градусов.

Получается так, что для обеспечения нормального обогрева помещения в режиме низких температур число радиаторных секций нужно удвоить. В нашем случае для комнаты 15 м2 необходимо 20 секций: это предполагает наличие довольно широкой чугунной батареи. Именно поэтому приборы из чугуна не рекомендуется использовать в низкотемпературных системах.

Во внимание может быть взята и желаемая температура воздуха. Если за цель ставится поднять ее с 20 до 25 градусов, осуществляют расчет теплового напора с этой поправкой, высчитывая нужный коэффициент. Проведем расчет мощности батарей отопления по площади все того же чугунного радиатора, введя корректировку в параметры (90/70/25). Вычисление температурного напора в этой ситуации будет выглядеть так: (90+70):2-25=55 градусов. Теперь высчитываем соотношение 60:55=1,1. Чтобы обеспечить температурный режим 25 градусов, необходимо 11 шт х1,1=12,1 радиаторов.

Влияние типа и места установки

Наряду с уже упомянутыми факторами, степень теплоотдачи отопительного прибора зависит также от того, каким образом он был подключен. Самое эффективной считается коммутация по диагонали с подачей сверху, которая сводит уровень теплопотерь практически к нулю. Наибольшие потери тепловой энергии демонстрирует боковое подключение – почти 22%. Для остальных типов установки характерна средняя эффективность.

Способствуют уменьшению фактической мощности батареи и различные заграждающие элементы: к примеру, нависающих сверху подоконник снижает теплоотдачу почти на 8%. Если полного перекрывания радиатора не происходит, потери снижаются до 3-5%. Сетчатые декоративные экраны частичного покрытия провоцируют падения теплоотдачи на уровне нависающего подоконника (7-8%). Если батарею полностью закрыть таким экраном, ее эффективность снизится на 20-25%.

Как рассчитать количество радиаторов для однотрубного контура

Следует учесть тот факт, что все вышесказанное относится к двухтрубным отопительным схемам, предполагающим подачу на каждый из радиаторов теплоносителя одинаковой температуры. Рассчитать секции радиатора отопления в однотрубной системе на порядок сложнее, ведь каждая следующая батарея по ходу движения теплоносителя обогревается на порядок меньше. Поэтому расчет для однотрубного контура предполагает постоянный пересмотр температуры: такая процедура занимает много времени и усилий.

В качестве облегчения процедуры используется такой прием, когда расчет отопления на квадратный метр проводится, как для двухтрубной системы, а потом с учетом падения тепловой мощности наращивают секции для увеличения теплоотдачи контура в общем. Для примера возьмем схему однотрубного типа, которая имеет 6 радиаторов. После определения числа секций, как для двухтрубной сети, вносим определенные корректировки.

Первый из отопительных приборов по ходу движения теплоносителя обеспечивается полностью нагретым теплоносителем, поэтому его можно не пересчитывать. Температура подачи на второй по счету прибор уже меньшая, поэтому нужно определить степень снижения мощности, увеличив на полученное значение число секций: 15кВт-3кВт=12кВт (процентное соотношение уменьшения температуры составляет 20%). Итак, для восполнения потерь тепла понадобятся добавочные секции – если вначале их нужно было 8шт, то после добавления 20% получаем конечное число — 9 или 10 шт.

При выборе, в какую сторону округлить, учитывают функциональное назначение помещение. Если речь идет о спальне или детской, округление проводится в большую сторону. При расчете гостиной или кухни округлять лучше в меньшую сторону. Свою долю влияние имеет также то, на какой стороне расположена комната – южной или северной (северные помещения обычно округляются в большую сторону, а южные – в меньшую).

Данный метод подсчета не является совершенным, так как предполагает увеличение последнего радиатора на линии до поистине гигантских размеров. Следует также понимать, что удельная теплоемкость подаваемого теплоносителя почти никогда не равняется ее мощности. Из-за этого котлы для оснащения однотрубных контуров выбираются с некоторым запасом. Оптимизируют ситуацию наличие запорной арматуры и коммутация батарей через байпас: благодаря этому достигается возможность регулировки теплоотдачи, что несколько компенсирует снижение температуры теплоносителя. Однако от необходимости увеличивать размеры радиаторов и количество его секций по мере удаления от котла при использовании однотрубной схемы даже эти приемы не освобождают.

Чтобы решить задачу, как рассчитать радиаторы отопления по площади, много времени и сил не понадобится. Другое дело – провести корректировку полученного результата, взяв во внимание все характеристики жилища, его размеры, способ коммутации и дислокацию радиаторов: эта процедура достаточно трудоемкая и длительная. Однако именно таким образом можно получить максимально точные параметры для отопительной системы, что обеспечит тепло и уют помещений.

Рассчитать количество секций для радиатора отопления

г.Минск, улица Серебрянская, дом. 1, помещение 2а

2. Главная
3. Расчет количества секций радиатора отопления

Когда домовладелец понимает, как рассчитать секции радиатора отопления, в помещении будет обеспечен комфортный микроклимат зимой. При недостаточной осведомленности в этом вопросе происходит установка отопительной батареи с меньшей площадью греющей поверхности, чем требуется для конкретного объекта.

Когда домовладелец понимает, как рассчитать секции радиатора отопления, в помещении будет обеспечен комфортный микроклимат зимой. При недостаточной осведомленности в этом вопросе происходит установка отопительной батареи с меньшей площадью греющей поверхности, чем требуется для конкретного объекта. Поэтому помещение в морозы станет неравномерно и не полностью прогреваться. При монтаже слишком большого радиатора произойдет неоправданное увеличение затрат на отопление из-за перерасхода тепла.

Количество требующихся секционных отделений у отопительных радиаторов для типовых помещений можно рассчитать приблизительно с помощью простых способов. Однако иногда нужен максимально точный результат. Поэтому приходится учитывать разные моменты.

Содержание статьи:

• Используемые параметры при расчете
• Виды радиаторов отопления
• Методы расчета
  • Расчет по площади
  • Расчет по объему отапливаемого помещения
  • Расчет для нетипового помещения
• Что нужно учитывать для повышения точности расчета

Используемые параметры при расчете

Чтобы провести корректные вычисления требуемого количества секционных отделений для отопительного радиатора, необходимо учитывать следующие параметры:

• размеры отапливаемого помещения;
• разновидность и металл изготовления отопительного секционного радиатора;
• мощность отдельно взятой секции или всей батареи;
• максимально возможное число секционных частей у устанавливаемого радиатора.

Основным критерием расчета является отапливаемая площадь. Для просторного помещения понадобится батарея с более мощной теплоотдачей или придется при возможности монтажа купить секции радиатора отопления в большом количестве.

Виды радиаторов отопления

Отопительные батареи различаются между собой материалом изготовления:

1. Стальные радиаторы, отличающиеся элегантным внешним видом, маленьким весом и стенками небольшой толщины. Отопительные приборы этого типа не пользуются популярностью, потому что сталь не обладает устойчивостью перед коррозией. Поэтому на них появляется ржавчина. Особенно коррозии подвергаются места соединений. Стальные батареи быстро нагреваются и остывают из-за низкой теплоемкости. Они не выдерживают гидравлические удары при аварийных ситуациях и во время испытаний, что приводит к появлению течи. В основном стальные батареи производятся в цельном исполнении. Реже выпускаются секционные модели. Поставляются вместе с паспортом, где указывается мощность.
2. Чугунные радиаторы, отличающиеся долговечностью и отличными характеристиками, проверенными временем. Батареи этого типа выпускаются еще с советских времен в виде «гармошек» с теплоотдачей одной секции 160 Вт. Отдельные части таких изделий соединяются между собой в любом количестве. Чугунные батареи выпускаются в современном и винтажном исполнении. Они устойчивы перед коррозионными процессами, абразивными воздействиями, хорошо держат тепло, не лопаются при гидравлических ударах и испытаниях, могут подключаться к системам с любым теплоносителем.
3. Алюминиевые радиаторы, отличающиеся современным исполнением, легкой конструкцией и высокой теплоотдачей одной секции, составляющей 200 Вт. Небольшой вес позволяют их монтировать на любые основания. Выпускаются также модели алюминиевых радиаторов в цельном исполнении. Любой их тип подвержен кислородной коррозии. Производители с этим недостатком борются с помощью контролируемого процесса окисления алюминия. Он позволяет создавать на поверхности металла защитную пленку.
4. Биметаллические радиаторы, состоящие из двух частей: наружного алюминиевого теплообменника и внутреннего стального коллектора. Такая конструкция обеспечивает высокую теплоотдачу до 200 Вт и стойкость перед износом. Недостатком биметаллических изделий является более высокая стоимость по сравнению с другими типами батарей.

Для безошибочного определения нужного количества секций требуется учитывать материал изготовления радиаторов. Тепловые свойства металла влияют на результат вычислений.

Методы расчета

Расчеты можно провести разными способами. Для каждого варианта вычислений нужны определенные данные.

Расчет по площади

Это простой способ, используемый для объектов, у которых потолок находится на высоте от 2,4 до 2,6 м. В соответствии со СНиП, для обогрева одного квадрата площади отопительный прибор должен выделять 100 Вт тепла. Поэтому сначала рассчитывается общее требуемое количество тепловой энергии для отопления всей комнаты. Для получения искомого результата нужно 100 Вт умножить на площадь объекта. Перевод в киловатты выполняется путем деления значения на 1000.

Чтобы определить, сколько должен иметь секций отопительный радиатор, необходимо разделить общую полученную тепловую мощность на значение теплоотдачи одной секционной части батареи. Полученный результат обычно округляется в большую сторону. Для комнат с минимальными теплопотерями округление выполняется к меньшему числу. Такое правило действует для кухни и других подобных помещений.

При расчете по площади учитываются особенности объекта. Когда помещение оснащено выходом на балкон или имеет угловое расположение, общую вычисленную  тепловую мощность требуется увеличить на 20%. Если радиатор монтируется в углублении или закрывается экраном, результат расчета повышается от 15 до 20%.

Расчет по объему отапливаемого помещения

Этот способ позволяет получить более точный результат, когда рассчитывается число секционных частей отопительного радиатора для дома. При выполнении вычислений принимается во внимание высота потолка. Умножение этого параметра на площадь комнаты позволяет узнать объем пространства. Он используется для вычисления общей расчетной мощности батареи.

В СНиП указано, что для отопления 1 м³ помещения в здании из железобетонных панелей потребуется 41 Вт тепла. Если же отапливаемое пространство находится в доме с утепленным фасадом и установленными европакетами, тепловой энергии для обогрева потребуется 34 Вт.

Расчетная мощность радиатора вычисляется путем умножения объема комнаты на значение из СНиП. Потом результат необходимо поделить на теплопередачу одной секции. Округление полученного значения выполняется так же, как и при расчете по площади.

Совет! Рекомендуется при вычислении брать минимальное значение теплопередачи одной радиаторной секции, потому что температура теплоносителя в системе редко бывает максимальной.

Расчет для нетипового помещения

Не все квартиры имеют типовую планировку, а частные дома стараются строить по персонально разработанным проектам. Поэтому приходится выполнять подключение радиаторов отопления по нестандартным схемам. По этой причине для правильного вычисления требуемого количества секций батареи учитываются дополнительно разные факторы.

Метод расчета для нестандартного помещения подразумевает использование поправочных коэффициентов. Они учитывают теплопотери отапливаемого помещения через различные ограждающие конструкции.

При расчете применяется формула КТ=100 (Вт/м²)*П*К1*К2*К3*К4*К5*К6*К7, где

КТ — тепловая энергия, требующаяся для нагрева комнаты;

П — отапливаемая площадь, м²;

К₁ — поправка на оконные конструкции:

• окно в обычном исполнении с двумя стеклами — 1,27;
• 2-й стеклопакет в современном исполнении — 1;
• 3-й европакет — 0,85.

К₂ — поправка на степень тепловой изоляции стен:

• низкий уровень — 1,27;
• стандартный уровень при двойной кирпичной кладке или использовании теплоизолятора для стены — 1;
• повышенный уровень — 0,85.

К₃ — поправка, учитывающая процентное соотношение площади (м²) оконных конструкций и пола:

• 50% — 1,2;
• 40% — 1,1;
• 30% — 1;
• 20% — 0,9;
• 10% — 0,8.

К₄ — поправка, принимающая в расчет средний температурный показатель воздушной среды в течение самой холодной недели:

• -35^oC — 1,5;
• -25^oC — 1,3;
• -20^oC — 1,1;
• -15^oC — 0,9;
• -10^oC — 0,7.

К₅ — поправка, корректирующая потребность в тепловой энергии с учетом числа стеновых конструкций, контактирующих с наружным воздухом:

• одна ограждающая конструкция — 1,1;
• две ограждающих конструкции — 1,2;
• три ограждающих конструкции — 1,3;
• четыре ограждающих конструкции — 1,4.

К₆ — поправка на тип выше расположенного помещения:

• чердак без отопительной системы — 1;
• обогреваемый чердак — 0,9;
• отапливаемое пространство, где живут люди — 0,8.

К₇ — поправка, учитывающая высоту комнаты:

• 2500 мм — 1;
• 3000 мм — 1,05;
• 3500 мм — 1,1;
• 4000 мм — 1,15;
• 4500 мм — 1,2.

После перемножения всех значений полученный результат делится на теплоотдачу секции для выбранного радиатора. На основе округленного числа выполняется установка батареи.

Что нужно учитывать для повышения точности расчета

Наиболее точный результат при определении числа радиаторных секций можно получить, если дополнительно учитывать:

• количество, площадь и конструкцию окон в помещении;
• материал изготовления и толщину ограждающих стен;
• климат местности;
• расстояние от пола до потолка;
• число наружных стеновых конструкций при расположении сверху и снизу отапливаемых помещений;
• металл изготовления батареи.

Все перечисленные факторы влияют на теплопотери. Их рекомендуется принимать во внимание, когда проводится вычисление требуемого количества радиаторных секций. На расчет придется потратить больше времени, но зато удастся установить радиатор с нужной площадью поверхности обогрева. Поэтому в помещении будут созданы комфортные условия даже при сильном морозе на улице.

Компания «Вайдер» предлагает приобрести качественные отопительные радиаторы по оптимально низкой цене, потому что поставки выполняются напрямую от производителей. Чтобы задать вопросы по заказу продукции, обсудить условия сотрудничества, звоните по контактным телефонам: +375 (17) 223-29-63 и +375 (29) 832-25-81.

• Металлопласт
• Полипропилен
• Канализация
• Медные трубы

• Запорная арматура
• Коллекторы отопления
• Наружний водопровод
• Радиаторы отопления

• Расширительные баки
• Насосное оборудование
• Резьбовые фитинги

• Утеплитель для труб
• Крепления для труб
• Сифоны, трапы

Как рассчитать количество секций радиатора? точный расчет.

Система отопления имеет не маловажную роль в обустройстве помещения жилого или нежилого назначения.

В общем, на этот фактор влияет несколько моментов:



1. Во-первых, необходимо учитывать площадь отапливаемого пространства.

2. Во-вторых, наличие и количество оконных и дверных проемов в помещении.

3. В-третьих, размер радиатора.

4. В-четвертых, статус помещения в зависимости от его назначения.

---

В процесс подготовительной работы при установке систем отопления входит правильный расчет размера радиатора необходимых для данного помещения.

Как рассчитать количество секций радиатора, согласно плану?



Правильные вычисления помогут решить множество проблем, которые всплывут только после монтажа. Например, если установить количество батарей, недостаточное для эффективной работы, то энергии ими выделяемой будет не достаточно для обеспечения необходимого температурного режима.

И напротив, если применять радиаторы с превышением нормы, это повлечет завышенные расходы на отопление. Для стандартного помещения расчеты представляют собой простой процесс, доступный каждому.



Вариант № 1. Расчет с учетом площади отапливаемого помещения



Не сложные предварительные вычисления можно провести, ориентируясь на площадь помещений. Этот способ рассчитан для помещений с высотой  2.4 – 2.6 метра. По нормам для обогрева помещений с низким потолком необходимо 100Вт на квадратный метр.

Чтобы рассчитать количество расходуемой мощности, необходимо умножить данный показатель на площадь жилой комнаты. Стандартная комната в 18 кв.м. потребует 1.8 кВт тепловой энергии.

При этом расчет количества секторов батарей обеспечит рациональное использование ресурсов. Чтобы рассчитать необходимый размер радиатора (в секциях) полученный результат мощности делим на теплоотдачу устройства. Эти показатели отмечаются производителем непосредственно на радиаторных секциях.

Например, стандартный расход равен 170 Вт. В нашем случае расчет будет выглядеть так: 1800Вт / 170 Вт получает 10. 6. Дробный показатель округляем в сторону большего. То есть для нашей комнаты потребуется 11 секций.

Округление всегда осуществляется к большему, за исключением тех комнат, в которых потеря тепла низкая. Например, кухня. Кроме того следует учитывать и индивидуальные факторы, способные повлиять на изменение тепловых потерь от стандарта. Если в комнате есть выход на балкон, большое окно или помещение находится в углу строения. В этих случаях рассчитать количество секций необходимо повысив на 17-20%.

Вариант № 2. Расчеты с учетом объема помещения



Этот метод более точный. Алгоритм расчетов аналогичен предыдущему варианту. В первую очередь производится расчет потребляемой мощности, а затем расчет количество секторов радиатора. Согласно нормативам СНИП для обогрева 1 куб.м. необходимо 41 Вт мощности. Для получения объема комнаты проводим элементарные вычисления: площадь помещения, умноженная на высоту. После чего полученный объем помещения умножаем на величину норматива.

Стоит учесть, что современные стеклопакеты уменьшают теплопотерю до 34 Вт. Итак, пример на нашей комнате, только высота потолка 3 метра.



Вот наши вычисления:



Объем помещения – 18 кв.м. х 3 м получаем 54 куб.метров;

далее расчет теплового расхода – 54 куб.м. х 41 Вт получаем 2214 Вт.

Взяв радиаторы мощностью 170 В получим: 2214/170=13 секций. Производители зачастую завышают показатели отдачи тепла, за счет погрешностей. В реальности стоит ориентироваться на показатели по минимуму затрат, указанные в паспорте радиатора.



Вариант № 3. Точный расчет



Этот вариант подходит для вариантов как расчет нестандартных помещений. То есть учитываются все факторы, которые повлияют на уровень теплоотдачи. Вот формула, по которой рассчитывают необходимую энергию:



КТ = 100 х  S х К1 х К2 х К3 х К4 х К5 х К6 х К7,  где

• КТ — количество мощность тепла;
• S — площадь в кв. м. помещения;
• К1 —  остекление окон:
• Обычные окна — 1,27;
• Двойные стеклопакеты — 1,0;
• Тройные стеклопакеты — 0,85;



К2 —  теплоизоляция :



• Низкий уровень — 1,27;
• Средний уровень  — 1,0;
• Высокий уровень— 0,85.



К3 — соотношение размера окна и площади комнаты:



• 10% — 0,8.
• 20% — 0,9;
• 30% — 1,0;
• 40% — 1,1;
• 50% — 1,2;



К4 — температурный режим в зимнее время:



• 10 гр — 0,7.
• 15 гр — 0,9;
• 20гр — 1,1;
• 25 гр — 1,3;
• 35 гр — 1,5;



К5 — наличие наружных стен:



• 1 стена— 1,1;
• 2 стены— 1,2;
• 3 стены— 1,3;
• 4 стены— 1,4.



К6 — вид строения:



• Отапливаемая мансарда или чердак — 0,9;
• Жилое помещение — 0,8
• К7 — высота комнаты:
• до 2,5 м — 1,0;
• 3 — 3. 5 м — 1,05;
• 3,5 — 4 м — 1,1;
• 4 – 4.5м — 1,15;
• 4,5 м и более — 1,2.

С помощью подобного варианта расчета учитываются все нюансы помещения. Результат, полученный в процессе применения вышеуказанной формулы, необходимо разделить на коэффициент теплоотдачи одного сектора радиатора, который указан в паспорте устройства. А полученное число округлить. Это и есть количество необходимых для данного помещения секций в отопительной системе.



Вариант № 4.



Простой способ как определить необходимое количество секций радиатора
Калькулятор расчетов можно найти в сети интернет на сайтах крупных производителей отопительных систем и комплектующих к ним. Удобные программы-калькуляторы позволят быстро и без проблем произвести расчеты любой сложности. Для этого достаточно заполнить необходимые поля формы.



Расчет количества радиаторов отопления на площадь видео

Правильно ррассчитываем количество секций радиатора по площади

Строя дом, люди задаются вопросом, как рассчитать количество секции радиатора отопления? Недостаточное количество секций не прогреет помещение до комфортного уровня, а их избыток — сделает температуру в нем слишком высокой, что вынудит открывать окна, создавая риски подхватить простуду. Поэтому, подходить к данному вопросу следует с особой внимательностью.

Содержание

• 1 Виды радиаторов
• 2 Необходимые для проведения расчётов показатели
• 3 Расчет по площади
• 4 Дополнительные условия, учитываемые при расчётах
• 5 Порядок выполнения точных расчётов

Виды радиаторов

Вид радиатора — это одна из первых составляющих, которая должна учитываться при выполнении расчётов. Приобретая радиаторы, следует также помнить о соответствующей документации, дающей гарантию на то, что изделие прослужит какой-то минимальный промежуток времени.

Сегодня, наиболее распространенными являются радиаторы из чугуна, которые вопреки своей большой массе и довольно крупным размерам, считаются наиболее качественными.

Более современные — биметаллические радиаторы. Они имеют множество достоинств, но стоят не дёшево. Из-за этого большинство людей интересует вопрос, как рассчитать количество секций радиатора, ведь одна лишняя секция — внушительные дополнительные затраты. Поэтому, правильный расчёт их количества, это первое, что необходимо сделать перед их покупкой и монтажом.

Необходимые для проведения расчётов показатели

Проводя расчёт по определению необходимого количества секций радиатора, следует принимать во внимание следующие данные:

1. S помещения.
2. Общее количество оконных проемов.
3. Вид и мощностные показатели.
4. Толщина межкомнатного перекрытия.

Также необходимо предусматривать тот факт, что все радиаторы имеют техническую документацию c указанной мощностью. Соответственно, технические показатели каждого радиатора — сугубо индивидуальные.

Важно! Для того, чтобы температура воздуха помещения была комфортной, мощность обогрева на 1 м. площади должна находиться в пределах 39-40Вт.

Расчет по площади

Расчет количества секций радиатора, и необходимая площадь обогреваемой поверхности проводится с учетом множества показателей.

Расчет количества секций радиатора

Стандартное значение мощности в зависимости от используемого для изготовления материала имеют следующие показатели:

1. Чугунные — 160 Вт.
2. Алюминиевые — 200 Вт.
3. Биметаллические — 180 Вт.
4. Стальные — от 110 до 150 Вт.

Количество радиаторов зачастую равняется количеству установленных окон. Иногда радиаторы устанавливаются на глухие стены, которые значительно понижают температурный уровень.

Как рассчитать количество секций радиатора? Основа всех подобных математических действий — существующие нормы, чаще всего применяемые в строительстве.

Например, S помещения равна 25м2:

25 х100(Вт) = 2500Вт = 2,5 кВт.

Полученное число делим на мощностное значение секции. Допустим, у нас стальной радиатор с заводской мощностью 150 Вт. Соответственно:

2500/150 = 17 шт.

Округление желательно производить к большему значению, к меньшему округляется лишь в том случае, если помещение имеет минимальные теплопотери или обустроено иным тепловым источником, к примеру, газовой плитой.

Важно! Не устанавливайте радиаторы с более чем 10 секциями, так, как при превышении данного числового порога крайние секции становятся малоэффективными.

Многосекционный чугунный радиатор

Приведённый выше расчет числа секций радиаторов отопления грубый и обобщенный, так, как здесь не учтены никакие дополнительные показатели, к которым относятся:

1. Диапазон температур.
2. Количество установленных стеклопакетов.
3. Общее значение установленных окон.
4. Размер и количество наружных стен.
5. Толщина и тип используемого для утепления стен утеплителя.
6. Ширина кладки материала, используемого при возведении стен.

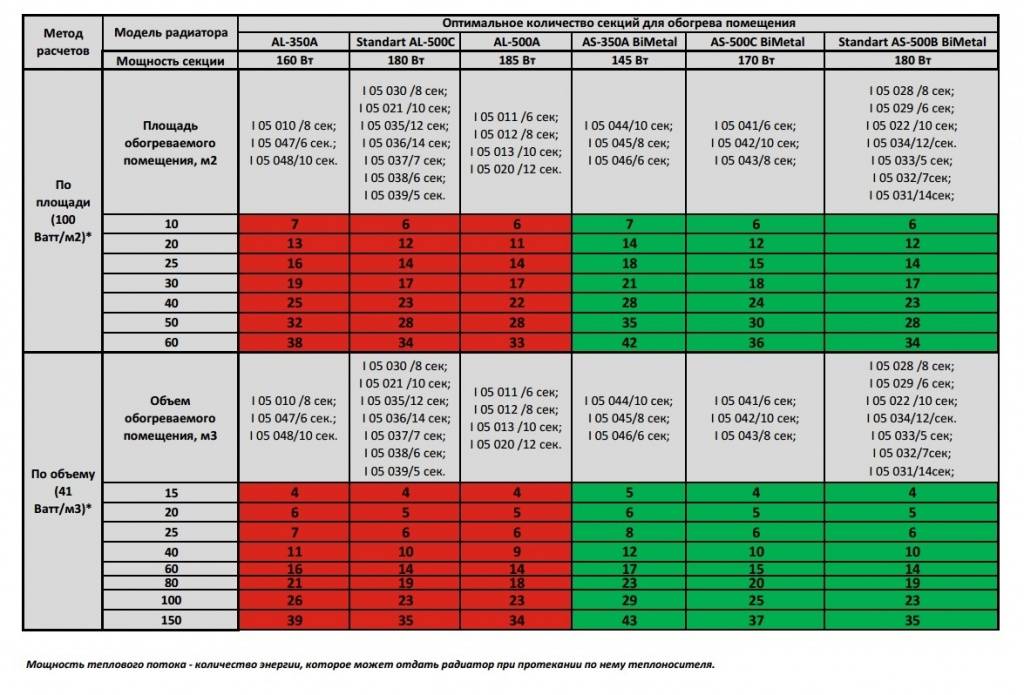

Таблица расчета количества секций радиаторов по площади

Дополнительные условия, учитываемые при расчётах

Существует большое количество дополнительных показателей, учитывающих при проведении расчетов. Часть из них мы уже рассмотрели выше, а другую, подразумевающую дополнительные условия, рассмотрим ниже. К ним можно отнести следующее:

1. В случае, если комната обустроена балконом, к полученному результату добавляется 20%.
2. Если в комнате установлены два оконных проема, результат увеличивается на 30%.
3. Высококачественные и хорошо установленные стеклопакеты уменьшают значение на 10-15%.
4. В случае, если планируете установку решетки или какого-то декора, показатель увеличивается на 10-15%.
5. Для получения некоторого запаса мощности, который может пригодиться при опускании температуры региона ниже средней, предусматривается некий запас. Соответственно, полученное значение необходимо увеличить на 15%.
6. Теплоноситель не всегда имеет температуру, заданную стандартом. Порой он прохладней на 10-15 градусов. Поэтому, мощность радиатора необходимо увеличить на 18-23%.

Биметаллический радиатор с диагональным подключением

Как вы уже поняли, расчет необходимого количества радиаторов довольно ответственный и серьезный вопрос, требующий серьезного подхода. Исходя из этого, рекомендуется производить точный расчёт с учетом всех вышеперечисленных составляющих и некоторых поправочных коэффициентов.

Важно! Обязательно учитывайте максимально возможное количество дополнительных условий. Чем их больше, тем точнее результат проводимых расчётов.

Порядок выполнения точных расчётов

Многоэтажные дома в большинстве случаев имеют стандартную планировку, то в частном секторе все совсем иначе. Как рассчитать необходимое количество секций в данном случае? При проведении подобных расчётов, необходимо будет учитывать множество показателей, среди которых высота потолков, количество окон, их размеры и другое.

Особенность этого расчета заключается в том, что в нем используются разнообразные поправочные коэффициенты, которые дают возможность получить наиболее точное значение с учетом всех особенностей помещения.

Биметаллический радиатор с нижним подключением. Теплоотдача при таком подключении ниже на 10-30%

Формула расчета количества секций радиаторов отопления данным способом имеет следующий вид:

Кт*П*К1*К2*К3*К4*К5*К6*К7, где:

• Кт- количество нужного тепла для отдельно взятого помещения, равняется 100 Вт на 1м2.
• П — общая площадь.
• К1- степень застекленности окон — 0,85 — 1,3.
• К2 — теплоизоляционная степень — 1,0 — 1,27.
• К3- соотношение S пола и окна — 0,8 — 1,2.
• К4 — средняя наружная t воздуха в наиболее холодный день — 1,5- 0,7.
• К5 — наличие стен — 1,1 — 1,4.
• К6 — тип помещения, находящегося этажом выше — 0,8 — 1,0.
• К7- Высота потолка — 1,0 — 1,2.

Применение указанной выше формулы дает возможность учитывать большинство существующих нюансов, что делает результат наиболее точным. Далее результат делится на значение теплоотдачи одной секции и округляется до целого числа в большую сторону.

Радиатор отопления с боковым подключением. Применяется обычно в многоквартирных домах

Большинство производителей радиаторов на своих официальных сайтах устанавливают онлайн калькуляторы или специальные программы, позволяющие моментально рассчитать то количество секций, которое будет необходимо для обустройства помещения. Все, что требуется от вас — ввести пару своих значений и нажать рассчитать. Уже через минуту количество нужных вам секций отобразится на экране. Удобно и оригинально.

Важно! Для более точного и достоверного результата рекомендуется производить все расчёты вручную. Это более эффективно, так, как компьютерные программы могут дать сбой, который в последствие обойдётся вам в хорошую копейку.

Как рассчитать количество секций радиатора, чтоб не замерзнуть? + видео

Чтобы в зимнее время каждое помещение прогревалось качественно, рачительным хозяевам необходимо знать, как правильно рассчитать количество секций радиатора для загородного дома или городской квартиры.

Почему мощность радиатора зависит от количества секций?

При укладке термоизоляции на стены, пол и потолок каждый хозяин интересуется в первую очередь теплопроводностью материала. При этом, как правило, не забывают и о неизбежных потерях тепла из помещения, которые происходят при чрезмерном остеклении дома в местности с крайне холодным климатом. Также неизбежна утечка тепла при большой площади стен в комнате, поскольку большое пространство прогревать тяжелее, а появления мостиков холода при строительстве редко удается избежать.

Точно также качество отопления зависит от площади излучающей тепло поверхности. Именно поэтому так важен расчет количества секций радиаторов отопления, которых чем больше, тем лучше. Таким образом, когда решается вопрос, как рассчитать отопление, очевидно, что большая или меньшая площадь радиатора как понятие соответствует тому или иному количеству секций, а вовсе не означает габаритные размеры.

Однако следует учитывать многие факторы и искать золотую середину, поскольку, установив слишком длинный радиатор при небольшой мощности котла и циркуляционного насоса, вы получите наполовину холодные батареи. И причина будет заключаться в том, что тепло выделится в окружающую среду (в помещение) еще в первых секциях, а в дальние будет поступать уже охлажденный носитель, будь то вода или пар. Если же устанавливать котел соответствующей производительности, в доме зимой будет слишком жарко, а затраты на отопление возрастут.

К секционным радиаторам относятся биметаллические, алюминиевые, чугунные и стальные панельные, при этом первые выдерживают давление 35 Атм, а стальные – всего 10.

Рассчитываем число секций по размерам комнаты

Любую систему отопления следует устанавливать согласно СНиП, где указано, какая мощность обогрева на квадратный метр необходима для тех или иных типов помещений. То есть предварительно нужно знать, как рассчитать площадь пола, чтобы определить, какое именно пространство предстоит отапливать. Предположим, у вас типовое прямоугольное помещение, и для выяснения его квадратуры достаточно перемножить длину и ширину.

А вот далее, независимо от того, делаете вы расчет биметаллических радиаторов или батарей другого типа, нужно обратиться к СНиП. Согласно строительным нормам, для обеспечения комфортной температуры в жилом помещении необходимо устанавливать отопительные приборы из расчета 100 Вт на 1 квадратный метр.

Соответственно, чтобы выяснить мощность на всю комнату, нужно ее площадь умножить на вышеуказанное значение.  Далее берем паспорт или любой сопроводительный документ радиатора (желательно до приобретения) и смотрим мощность одной секции. Вот на этот показатель и нужно разделить предыдущий результат. У нас получится следующая формула: N = 100S/P, где N – количество секций (округляем до целого числа в большую сторону), S – площадь помещения, P – мощность одной секции.

Калькулятор секций батарей отопления

Укажите размеры комнаты и тип радиатора.

Тип радиатора	Чугунный 120ВтАлюминиевый 180ВтАлюминиевый 140ВтБиметаллический 145ВтБиметаллический 190Вт	Необходимо секций: – – Нажмите на кнопку для расчёта
Размеры	м2 х см
Количество внешних стен у комнаты	1 2 3 4
Тип помещения	Комната в квартиреКомната в квартире на 1этКомната на последнем эт. Комната в утеплённом домеКомната в загородном доме

Расчет батареи отопления, исходя из объема комнаты

Итак, с квадратурой жилого помещения все ясно, но не забывайте, что при равных размерах пола одинаковых, казалось бы, спален в двух разных домах пространство у них может сильно различаться. Все дело в высоте потолка, которая может быть типовой около 2.5 метров, а может достигать и всех 4, что увеличит объем комнаты почти вдвое. Как же в таких случаях правильно рассчитать алюминиевые или стальные радиаторы отопления? Снова обратимся к СНиП.

Согласно нормам, для обогрева 1 кубического метра жилого пространства необходимо 40 Вт излучаемого прибором тепла. Эту величину и возьмем за основу. Зная площадь помещения, вычислить его объем не сложно, достаточно умножить известное значение квадратуры на высоту стен.

Далее нужно узнать общую мощность, требуемую для комфортной температуры в комнате, для чего умножаем объем на показатель, взятый из СНиП. И, наконец, берем паспорт, без которого не должны продаваться батареи обогрева, и с помощью указанных там характеристик выясняем, как рассчитать количество секций, взяв за основу мощность одной. У нас получится формула N = 40SH/P, где H – высота помещения. Также данные можно взять из таблицы:

Мощность одной секции по паспорту, Вт	Площадь помещения, м2
	10	12	14	16	18	20	22
При высоте потолка 3.5 метра
140	10	12	14	16	18	20	22
150	10	12	14	15	17	19	21
160	9	11	13	14	16	18	20
170	9	10	12	14	15	17	19
180	9	10	12	14	15	17	19
190	8	10	11	13	14	16	18
200	8	9	11	12	14	15	17
При высоте потолка 4 и 4. 5 метра
140	12	14	16	19	21	23	26
150	11	13	15	18	20	22	24
160	10	12	14	16	18	20	22
170	10	12	14	16	17	19	21
180	10	12	14	16	17	19	21
190	9	11	13	15	16	18	20
200	9	11	12	14	16	17	19

Существует и более точный расчет батарей центрального или замкнутого котельного отопления, для которого нужно учесть многие факторы, такие как тип остекления в комнате, количество наружных стен и другие. Формула выглядит следующим образом: N = 100SK₁K₂K₃K₄K₅K₆K₇/P. Здесь

K₁ – коэффициент типа остекления:

• Для двустворчатых рам – 1.27
• Для двойных стеклопакетов – 1
• Для тройных стеклопакетов – 0.85

К₂ – коэффициент утепления помещения:

• Тонкая термоизоляция – 1.27
• Оптимальная термоизоляция – 1
• Толстая термоизоляция – 0.85

К₃ – процент остекления окон от площади пола

• 50 % – 1.2
• 40 % – 1.1
• 30 % – 1
• 20 % – 0.9
• 10 % – 0.8

К₄ – самая низкая средняя температура в течение недели в местности постройки дома

• -35 – 1.5
• -25 – 1.3
• -20 – 1.1
• -15 – 0.9
• -10 – 0.7

К₅ – количество наружных стен в помещении

• 1 стена – 1.1
• 2 стены – 1.2
• 3 стены – 1.3
• 4 стены – 1.4

К₆ – тип помещения над комнатой

• Холодный чердак – 1
• Теплый чердак – 0.9
• Теплое жилое помещение – 0. 8

К₇ – высота потолков

• 2.5 метра – 1
• 3 метра – 1.05
• 3.5 метра – 1.1
• 4 метра – 1.15
• 4.5 метра – 1.2

Данный расчет позволит, в том числе, разобраться, как правильно рассчитать количество батарей, получившееся число секций нужно просто разделить на несколько радиаторов. Это позволит более эффективно использовать площадь приборов системы обогрева. Однако расчет количества радиаторов отопления требует учета и других факторов, в частности, длины труб, а это значит, что нужно будет выполнять совершенно иные вычисления. Но сделать их следует обязательно, ведь чем полнее расчет отопления частного дома, тем комфортнее будет проживание в нем.

• Автор: Михаил Малофеев
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как рассчитать количество секций радиаторов отопления

Тепло и уют в доме — мечта каждого человека. Современные отопительные системы позволяют сохранять оптимальную температуру в любое время года. Но только при грамотном их использовании. Чтобы в вашем жилище климатические условия в холодный период оставались комфортными, перед установкой батарей нужно узнать количество секций радиаторов.

Комфортные условия в холодный период

Выделяют такие методики:

• расчёт по площади помещения;
• расчёт с использованием объёма.

Давайте подробнее разберёмся в каждой из них.

Используем площадь

Данные СНиПа говорят, что в наших погодных условиях нужно примерно 100 Вт тепла на квадратный метр. Берём калькулятор и перемножаем площадь на мощность для 1 м². То есть для постройки размером в 20 м² расчёт будет выглядеть так: Это значит, что общая мощность обогрева должна быть 2000 Вт.

При вычислении мощности таким способом следует понимать, что, сколько ни считай площадь — а греть придётся объём. Такой метод подсчёта может быть корректным для квартир и домов с типичной высотой потолка в 2,7 м. А что же делать, если эта самая высота не соответствует стандартам?

Используем объём

Чтобы найти объём, перемножаем площадь и высоту. После чего снова смотрим в нормативные документы и выясняем, что для кирпичных построек норма составляет 34, а для бетонных — 41 Вт на м³.

Дальнейшие действия аналогичны предыдущему методу расчёта. Только вместо площади подставляем значение объёма. Допустим, что высота у нас 3,2 м. При площади 20 м² — объём такого помещения составит 64 м³ ( ). И если наша комната построена из кирпича, то: Именно эту мощность должен обеспечивать радиатор в постройке с заданными характеристиками.

Расчёт количества секций радиаторов отопления также напрямую зависит от радиатора, который будет установлен и его мощности. Поэтому прежде чем производить расчёт, желательно выяснить какие бывают радиаторы.

Современные радиаторы

Каждый из них имеет свою специфику применения и мощность. Но обо всём по порядку.

Радиаторы из металла

Подразделяются на два вида — трубчатые и панельные. Панельные могут быстро нагреваться, но и охлаждаются тоже быстро. Поэтому нуждаются в постоянном притоке тепла, что делает их применение в автономной системе отопления невыгодным.

Панельные радиаторы из металла

Трубчатые радиаторы разогреваются дольше, соответственно, дольше держат тепло. Это значительно расширяет возможности их использования. Хотя стоит учитывать, что они не подходят для систем с высоким давлением.

Трубчатый радиатор из металла

Мощность одной батареи такого типа колеблется от 670 до 6500 Вт.

Радиаторы из алюминия

Выделяются высокой экономичностью, что делает их довольно популярными.

Радиаторы из алюминия

Одна из основных особенностей — высокая требовательность к качеству теплоносителя. Для систем централизованного отопления это скорее недостаток, а вот для индивидуального — вполне логичное решение при выборе.

Одна секция может обеспечить 190 Вт.

Радиаторы из чугуна

С появлением свежих дизайнерских решений в их исполнении обрели новую актуальность.

Радиаторы из чугуна

Хотя и технические показатели батарей такого типа довольно высокие. Основными их достоинствами считаются надёжность и неприхотливость. При качественной установке могут служить долго и исправно.

Правда, мощность довольно небольшая — одна секция обеспечивает 145 Вт.

Биметаллические радиаторы

Состоят из двух компонентов: внутри — алюминий, снаружи — сталь.

Биметаллические радиаторы

Привлекательная внешность, простота в установке и эксплуатации, а также высокая мощность сделали их лидерами по популярности среди всех типов батарей. Но и у них есть недостаток — используются только при высоком давлении.

Мощность одной секции — 185 Вт.

Алгоритм расчёта

Алгоритм, по которому выполняется расчёт количества секций радиаторов отопления, один. Он предполагает деление общей мощности на мощность секции. Итог желательно округлять в большую сторону, чтобы создать небольшой запас тепла.

Для примера проведём расчёт для комнаты тех же размеров что и раньше.

По площади

При таком подсчёте общая мощность в нашем примере была равна 2000 Вт. Согласно алгоритму её нужно разделить на нормативное количество тепла одной секции — для алюминиевого типа это 190 Вт. Считаем: . Округляем в сторону увеличения и получаем 11 секций.

По объёму

При высоте в 3,20 м необходимая мощность составила 2176 Вт. Считаем: . После округления — 12 секций радиатора.

Такой способ подсчёта избавляет нас от необходимости выяснять, сколько нужно секций радиаторов на 1 м² и даёт возможность провести расчёт сразу для всего помещения.

Важно

Необходимо подчеркнуть, что все данные предоставлены для секций стандартного размера, межосевое расстояние которых составляет 50 см. Оно соответствует расстоянию между центрами отверстий для подачи и вывода теплоносителя.

Три модели радиатора с межосевым расстоянием 50 см

Если межосевое расстояние батареи отличается от стандарта — придётся провести коррекцию расчёта. Для этого нужно определить коэффициент соотношения между двумя размерами радиаторов — фактическим и стандартным. А потом применить его к результату.

Возвращаемся к нашему примеру. Мы установили, что для комнаты площадью 20 м² с обычной высотой необходимо 11 алюминиевых секций со стандартным расстоянием. Давайте пересчитаем их количество для расстояния 40 см. Первым делом находим коэффициент: . А после корректируем результат: . Округлённый результат — 14.

Как видим, чем меньшей будет площадь батарей — тем больше их понадобится. И это не единственный фактор, который требует доводки результатов. Существуют и другие нюансы, влияющие на расчёт секций. Действуют они все по-разному, но тем не менее требуют внесения поправок в базовые вычисления. Коррекция по любому из них проводится путём умножения изначального результата на необходимый коэффициент.

Поправка на стены

В этом вопросе важную роль играет количество стен, которые непосредственно выходят на улицу, тем самым увеличивая теплопотерю. Для комнат с одной внешней стеной коэффициент будет 1,1, с двумя — 1,2, с тремя — 1,3.

Также вносит свои коррективы толщина и качество наружных стен. При плохом утеплении или вообще без него коэффициент 1,27.

Поправка на окна

Именно на них приходится 15–35% от общих теплопотерь. Для окон тоже используют два коэффициента — на размер, и на качество. Размер окна в этом случае приводится в виде соотношения между площадями окна и комнаты:

• 10% — 0,8;
• 20% — 0,9;
• 30% — 1,0;
• 40% — 1,1;
• 50% — 1,2.

Поправка на крышу и подвал

Важным фактором считается температура в помещении, которое располагается над вами. Для жилой комнаты уточняющий коэффициент составляет 0,7. Тёплый чердак даёт значение 0,9, а не отапливаемый — 1.

В частном доме коэффициент уточнения будет равен 1,5, все результаты увеличатся на 50%.

Поправка на расположение

От места, где будет установлена батарея, тоже зависит качество её работы. Например, защитный экран может забрать от 7 до 25% мощности. Установка в нише снижает продуктивность на 7%, подоконник — на 3–5%.

Особенности температурных режимов

Отдельно стоит обратить внимание на разные температурные режимы отопительных систем. Паспортные данные приводятся для режима, предполагающего температуру 90/70 при подаче и обратке соответственно. Расчётная температура воздуха в комнате — 20 °C.

Но, сейчас такой режим практически не используется. Гораздо чаще можно встретить показатели 75/65/20 или 55/45/20. Поэтому необходимо будет выяснить, какой режим используется у вас, и пересчитать показатели под него.

Сам по себе расчёт количества секций радиаторов отопления довольно простой. Но количество корректировок может немного испугать или как минимум озадачить. В таком случае можно использовать онлайн-калькуляторы, расположенные ниже. В него достаточно внести все исходные данные, и на выходе вы получите искомое количество секций. И помните, любые сложности при подсчётах с лихвой окупятся комфортным теплом в вашем доме.

Калькулятор количества секций радиаторов

Калькулятор отопления частного дома

Окна	Тройной стеклопакет Двойной стеклопакетОбычное (двойное) остекление
Стены	Хорошая теплоизоляцияДва кирпича или 150 мм утеплителяПлохая теплоизоляция
Соотношение площадей окон и пола	10%20%30%40%50%
Температура снаружи помещения	-10C-15C-20C-25C-30C-35C
Число стен выходящих наружу	ОднаДвеТриЧетыри
Тип помещения над рассчитываемым	Обогреваемое помещениеТеплый чердакХолодный чердак
Высота помещения	2,5 метра3 метра3,5 метра4 метра4,5 метра
Площадь помещения
Теплопотери
Теплопроизводительность котла

Видео о том, как рассчитать количество секций радиатора:

• Автор: Юлия
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как рассчитать количество секций радиатора. Как рассчитать количество секций радиатора на комнату

Перед каждым владельцем дома возникают важные вопросы при устройстве отопления. Какой радиатор выбрать? Как рассчитать количество секций радиатора? Если дом для вас строят профессиональные сотрудники, они помогут вам сделать правильные расчеты, чтобы размещение батарей отопления в здании было рациональным. Однако эту процедуру можно провести самостоятельно. Необходимые для этого формулы вы найдете в статье ниже.

Типы радиаторов

На сегодняшний день существуют такие виды батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Радиаторы также делятся на панельные, секционные, конвекторные, трубчатые и дизайнерские. Их выбор зависит от теплоносителя, технических возможностей системы отопления и финансовых возможностей владельца дома. Как рассчитать количество секций радиатора на комнату? Это не зависит от типа. При этом учитывается только один показатель – мощность радиатора.

Методика расчета

Чтобы система отопления в помещении работала эффективно, а зимой в нем было тепло и комфортно, нужно тщательно рассчитать количество секций радиатора отопления. Для этого используются следующие методики расчета:

• Стандартная – выполняется на основании положений СНиП, согласно которым для обогрева 1м 2 потребуется мощность 100 Вт. Расчет осуществляется по формуле: S х 100/P, где P – вместимость отделения, S – площадь выбранного помещения.
• Ориентировочно – для отопления квартиры площадью 1,8 м 2 с потолками высотой 2,5 м потребуется одна радиаторная секция.
• Объемный метод – мощность нагрева 41 Вт принимается на 1м 3 . Учитываются ширина, высота и длина помещения.

Сколько радиаторов потребуется на весь дом

Как рассчитать количество секций радиаторов на квартиру или дом? Каждая комната рассчитывается отдельно. По нормативу тепловая мощность на 1 м 3 объема помещения с одной дверью, окном и наружной стеной считается равной 41 Вт.

Если дом или квартира «холодные», с тонкими стенами, имеет много окон, дом расположен не на первом и не на последнем этаже, то для их обогрева необходимо 47 Вт на 1 м 3 , а не 41 Вт . Для дома, построенного из современных материалов с использованием различных утеплителей для стен, полов, потолков, с металлопластиковыми окнами. можно взять 30 ватт.

Для замены чугунных радиаторов существует самый простой метод расчета: нужно их количество умножить на 150 Вт, полученное число и есть мощность новых приборов. При покупке алюминиевых или биметаллических батарей на замену расчет ведется в соотношении: одно чугунное оребрение на одно алюминиевое оребрение.

Правила расчета количества ответвлений

• Увеличение мощности радиатора происходит: если помещение торцевое и имеет одно окно – на 20%; с двумя окнами – на 30%; окна, выходящие на север, также требуют увеличения еще на 10%; установка батареи под окном – 5%; закрытие обогревателя декоративным экраном – на 15%.
• Мощность, необходимую для отопления, можно рассчитать, умножив площадь помещения (в м 2 ) на 100 Вт.

В паспорте изделия производитель указывает удельную мощность, что позволяет рассчитать должное количество секций. Не забывайте, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому размещение и установка в комнате нескольких небольших приборов более эффективна, чем установка одного крупного. Поступающее тепло с разных сторон будет прогревать его равномерно.

Расчет количества отсеков биметаллических батарей

• Размеры комнаты и количество окон в ней.
• Местоположение конкретной комнаты.
• Наличие открытых проемов, арок и дверей.
• Мощность теплопередачи каждой секции, указанная изготовителем в паспорте.

Шаги расчета

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определяют площадь, вычисляя в метрах производные от ширины и высоты помещения. По формуле S = L x W рассчитайте площадь стыка, если они имеют открытые проемы или арки.

Далее производится расчет суммарных батарей (P = S x 100), используя мощность 100 Вт для обогрева одного м 2 . Затем рассчитывается должное количество секций (n = P/Pc ) делением общей тепловой мощности на теплоотдачу одной секции, указанную в паспорте.

В зависимости от расположения помещений расчет необходимого количества отсеков биметаллического устройства производят с учетом поправочных коэффициентов: 1,3 – для углового; использовать коэффициент 1,1 – для первого и последнего этажей; 1,2 – используется для двух окон; 1,5 – три и более окна.

Проведение расчета батарейных секций в торцевом помещении, расположенном на первом этаже дома и имеющем 2 окна. Размеры комнаты 5 х 5 м. Тепловая мощность одной секции 190 Вт.

• Рассчитываем площадь помещения: S = 5 х 5 = 25 м 2 .
• Рассчитываем тепловую мощность в общем виде: P = 25 х 100 = 2500 Вт.
• Рассчитываем необходимые сечения: n = 2500 / 190 = 13,6. Округляем, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.
• Разделяем секции на две батареи и устанавливаем их под окна.

Надеемся, что представленная в статье информация подскажет вам, как рассчитать количество секций радиатора на дом. Для этого воспользуйтесь формулами и проведите относительно точный расчет. Важно правильно подобрать мощность секций, подходящую для вашей системы отопления.

Если вы не можете самостоятельно рассчитать необходимое количество батарей для дома, лучше всего обратиться за помощью к специалистам. Они произведут грамотный расчет с учетом всех факторов, влияющих на эффективность установленных отопительных приборов, которые будут обеспечивать тепло в доме в холодный период.

таблицы по площади, методы подсчета

Климатические условия большей части России требуют надежной и эффективной системы отопления для комфортного проживания в доме или квартире. Несмотря на разнообразие альтернативных способов обогрева помещения, например, с помощью теплого плинтуса или инфракрасных обогревателей, наиболее популярными остаются традиционные радиаторы отопления, которые устанавливаются под окнами. Для того, чтобы теплоотдача удовлетворяла потребности потребителей и обеспечивала нормальную температуру зимой, необходимо рассчитывать количество секций радиаторов отопления, учитывая ряд конкретных критериев, в том числе площадь помещения и теплоемкость. потеря.

Содержание

1. Рекомендации по расчету и основные требования
2. Как рассчитать количество секций радиаторов отопления
3. На квадратный метр
4. По объему
5. Нестандартное помещение
6. Расчет эффективной мощности 4
   методы
7. Точный метод расчета
8. Примерный расчет

Рекомендации по расчету и основные требования

Мощность и размер радиатора зависит от размера помещения и высоты потолков, климата региона

Не стоит покупать радиаторы с большим запасом или наобум. Если они будут недостаточно мощными, зимой не получится поддерживать комфортную температуру в помещении, слишком мощные приведут к большим затратам на отопление.

Главное учитывать:

• площадь и высоту помещения;
• материал, из которого изготовлен радиатор;
• максимальное количество секций;
• теплообмен одной секции.

Одна секция чугунного радиатора обеспечивает теплоотдачу 160 Вт, если этого недостаточно, количество можно увеличить. Они прочны, не подвержены коррозии, сохраняют тепло. Однако они хрупкие, не выдерживают острых точечных ударов.

Тепловыделение алюминиевых радиаторов около 200 Вт, они выдерживают температуру около 100°С и давление от 6 до 16 атм, но подвержены кислородной коррозии. Эта проблема решается анодированием.

Биметаллические изготавливаются внутри из стали, а сверху из алюминия, благодаря чему сочетают в себе положительные свойства обоих металлов: высокую износостойкость и теплоотдачу.

Стальной – самый доступный, легкий и достаточно привлекательный по дизайну. Однако они быстро остывают, ржавеют и не выдерживают гидроударов.

Summary data for different types of radiators are presented in the table:

	Cast iron	Steel (panel)	Aluminum	Anodized aluminum	Bimetal
Power of one section at coolant temperature – 70 и высота – 50 см, Ш	160	120	175-200	216,3	200
Максимальная температура охлаждающей жидкости0139	110-120	110	110	110-130
Pressure, atm	9	8-12	6-16	6-16	16-35

При выборе радиатора обязательно учитывайте, из какого материала он изготовлен. Этот параметр оказывает существенное влияние на расчеты. Кроме того, нужно обратить внимание на минимальные показатели теплоотдачи, так как максимальная теплоотдача возможна только при максимальной температуре теплоносителя, а это случается крайне редко.

Как рассчитать количество секций радиаторов отопления

Базовой величиной для расчета требуемой мощности радиаторов является площадь помещения или его объем. Но простые формулы используются для расчета, когда помещение не имеет особенностей. В других случаях формула значительно усложняется.

За квадратный метр

Если помещение имеет стандартную высоту потолков 2,7 м, а также не отличается архитектурными особенностями – большая площадь остекления, высокие потолки, – можно воспользоваться простой формулой, учитывающей только площадь :

Q = S × 100.

S в этой формуле – площадь помещения, которая обычно заранее известна из документов. Если таких данных нет, их легко вычислить, умножив длину комнаты на ширину. 100 – количество ватт, необходимое для обогрева 1 м2 помещения. Q – теплопередача – величина, полученная в результате умножения.

Производитель указывает теплоотдачу одной секции в документах на радиаторы

Мощность неразборного радиатора указана в документах. Следует выбирать устройство, мощность которого немного выше расчетной. Эта формула подходит, если мощность радиатора рассчитывается для помещения в многоэтажном доме с высотой потолков 2,65. Пусть площадь этой комнаты 20 м2, тогда мощность батареи 20×100 или 2000 Вт. Если в комнате есть балкон, значение увеличивается еще на 20%.

Если вы хотите узнать, сколько секций батареи необходимо на квадратный метр, полученное значение делят на мощность одной секции и получают необходимое количество секций для эффективного обогрева конкретного помещения. Используя уже рассчитанное значение для определения количества секций чугунного радиатора, вы получите 2000/160 = 12,5 секций. Цифру обычно округляют в большую сторону, значит, нужен 13-секционный чугунный радиатор.

В помещениях, где теплопотери невелики, допустимо округление в меньшую сторону. На кухне, например, есть печь, которая будет дополнительным средством обогрева.

В таблице показаны готовые значения для стандартных номеров различных размеров:

, М2	5-6	7-9	10-12	12-14-9	10-12	12-14-14-	10-12	12138138 128138 128138 12138138 128138 12138138 12138138 128138 128138 12138 121138 12138 12138 12138138 128138 12138 128 128 128 121139	. -17	18-19	20-23	24-27
Мощность, Вт	500	750	1000	1250	1500	1750	2000	2500

By volume

If the ceilings are significantly higher than 2.7 m, for example 3.5 m, a formula следует использовать в расчетах, учитывающих этот показатель помимо площади помещения. Определено, что для обогрева 1 м3 в панельном доме требуется 34 Вт, а в кирпичном доме 41 Вт, поэтому формула принимает следующий вид:

Q = S × h × 41 (34)

Вместо h подставляем высоту потолков в метрах, вместо S – площадь, аналогично предыдущей формуле. Q – необходимая мощность радиатора отопления. Предположим, вам нужно выполнить расчет для помещения площадью 20 м2 с высотой потолков 3,5 м в панельном доме. Получаем: 20×3,5×34 = 2380 Вт. Делим мощность 160 Вт для расчета количества секций радиатора отопления: 2380/160 = 14,875. Требуется аккумулятор на 15 ячеек.

Нестандартное помещение

При утепленных наружных и внутренних стенах радиаторов может быть меньше

Более сложные расчеты с учетом второстепенных параметров необходимы, если стены помещения соприкасаются с улицей, окна выходят на север сторона, или стены плохо изолированы. Также многие другие параметры учитываются по формуле вида:

Q = S × 100 × A × B × C × D × E × F × G × H × I × J

Базис остается то же самое, это S × 100 … Другими составляющими формулы являются повышающие и понижающие поправочные коэффициенты, зависящие от ряда особенностей помещения.

А позволяет учитывать теплопотери при наличии уличных стен:

• при наличии только одной наружной стены (это стена с окном) – к = 1 ;
• две наружные стены (угловая комната) – к = 1,2 ;
• три стены соприкасаются с улицей – k = 1,3 ;
• четыре стены – k = 1,4 .

B используется для расчета тепловой энергии в зависимости от того, на какую сторону света выходят окна помещения. Когда оконный проем расположен с северной стороны, солнце вообще не смотрит в окна, восточная комната получает меньше солнечной энергии, потому что лучи на восходе еще недостаточно активны. В этих случаях к = 1,1·… Для западных и южных помещений этот коэффициент не учитывается или считается равным единице.

С учитывает способность стен удерживать тепло. За единое целое принимают стены из двух кирпичей с поверхностным утеплением, которым могут быть, например, пенополистирольные плиты. Для стен, теплоизоляционные свойства которых по приведенным выше расчетам используются к = 0,85 , для стен без утепления к = 1,27 .

D позволяет рассчитать мощность радиатора с учетом климата. При расчете учитывается средняя температура самой холодной декады января:

• температура падает ниже -35°С, k = 1,5 ;
• в диапазоне от -35°С до -25°С – k = 1,3 ;
• при понижении до -20°С и не ниже – к = 1,1 ;
• не ниже -15°С – k = 0,9 ;
• не ниже -10°С – к = 0,7 .

E Высота потолков. Для помещений с высотой потолков до 2,7 м 90 206 k = 1 90 207 , т.е. совершенно не влияет на результат. Остальные значения представлены в таблице:

Ceiling height, m ​​	2,8-3	3,1-3,5	3,6-4	>4,1
k (E)	1, 05	1,1	1,15	1,2

F – коэффициент, позволяющий учитывать в расчетах тип помещения, расположенного сверху: или любое другое помещение без отопления – к = 1 ;

утепленный чердак или крыша – к = 0,9 ;

помещение с отоплением – к = 0,8 .

G изменяет общую стоимость в зависимости от типа остекления:

• стандартные деревянные двойные рамы – k = 1,27 ;
• стандартный стеклопакет – k = 1 ;
• двойное остекление – k = 0,85 .

H – учитывает площадь остекления. Если окна большие, через них проникает больше солнца, оно интенсивнее нагревает предметы и воздух в помещении. Вы должны сначала разделить S окна на S комнаты. Полученное значение следует оценить по таблице:

S-окна/S-помещения	<0,1	0,11-0,2	0,21-0,3	0 , 41-0,5
K (H)	0,8	0,9	1	1,2

9000 2.

Диагональное соединение:

• подвод горячего теплоносителя сверху, выход охлажденного теплоносителя снизу – к-1 ;
• вход снизу и выход сверху – к = 1,25 .

Одна сторона:

• горячий хладагент сверху, остывший – снизу – k = 1,03 ;
• горячий – снизу, охлажденный – сверху – k = 1,28 ;
• горячий и холодный снизу – k = 1,28 .

С двух сторон: горячий и охлаждаемый теплоноситель снизу – 1,1.

J – необходимо использовать, если радиатор частично или полностью скрыт подоконником или экраном:

• полностью открыт – k = 0,9 ;
• подоконник сверху – к = 1 ;
• в бетонной или кирпичной нише – к = 1,07 ;
• сверху подоконник, а спереди экрана – k = 1,12 ;
• закрытые экраном со всех сторон – k = 1,2 .

Осталось подставить все числа в формулу и вычислить результат.

Стеклопакеты с аргоновым наполнением хорошо сохраняют тепло

Предположим, требуется рассчитать мощность радиатора для помещения:

• на втором этаже двухэтажного дома с утепленной мансардой сверху;
• площадью 23 м2;
• площадь остекления 11,2 м2;
• с двойным остеклением;
• с полностью открытым креплением радиатора;
• с двумя наружными стенками;
• с окнами на восток;
• при высоте потолка 3,5 м;
• со стенами из двух кирпичей без утепления;
• с односторонним нижним подключением для радиаторов;
• средняя температура самой холодной декады января от -25°С до -35°С.

Подставляя значения в формулу 23 х 100 х 1,2 х 1,1 х 1,27 х 1,3 х 1,1 х 0,9 х 0,85 х 1,2 х 1,28 х 0,9 = 5830,91 Вт. Рассчитаем количество секций 5831/160=36,44 … Это число лучше разделить на две-три батареи, обязательно разместив хотя бы одну на наружной стене, даже если окна нет.

Как учитывать действующую мощность

Эффективная и номинальная мощность не одно и то же. Даже если расчеты верны, тепловыделение может быть ниже. Это связано со слабым перепадом температур. Назначенная мощность, заявленная изготовителем, обычно указывается для температурного напора 60°С, но в реальности она часто составляет 30-50°С. Это связано с низкой температурой теплоносителя в контуре. Для определения эффективной мощности батареи необходимо умножить ее теплоотдачу на разницу температур в системе, а затем разделить на паспортное значение.

Температурный напор определяется по формуле Т=1/2×(Тн+Тк)-Твн где

• Тн – температура теплоносителя на подаче;
• ТК – температура теплоносителя на выходе;
• Твн – температура в помещении.

Производитель для Tn допускает 90°C; по ТС – 70°С, по Твн – 20°С. Реальные значения могут сильно отличаться от первоначальных. При экстремально низких температурах необходимо добавить 10-15% мощности.

Рекомендуется предусмотреть возможность ручной или автоматической регулировки подачи теплоносителя к каждому радиатору. Это позволит регулировать температуру во всех помещениях, не тратя лишнюю тепловую энергию.

Методы корректировки расчетов

Полученное значение требуемой мощности аккумуляторной батареи можно и нужно корректировать в большую или меньшую сторону, так как теплопотери могут возрастать из-за наличия балкона, естественной вентиляции, подвала внизу и компенсироваться за счет установленной система теплых полов, теплый плинтус, печь или полотенцесушитель.

Точный метод расчета

Достаточно точный метод расчета, учитывающий большинство существенных параметров, производится по формуле, представленной выше. Однако еще точнее рассчитать мощность радиатора можно с помощью специализированного калькулятора. Достаточно подставить известные значения.

Ориентировочный расчет

При центральном отоплении сечения радиаторов должны быть больше расчетного числа

При ориентировочном расчете потери тепла составят:

• через систему отопления и естественную вентиляцию – 20-25%;
• через перекрытие, примыкающее к кровле – 25-30%;
• сквозь стены – 10-15%;
• через абатменты – 10-15%;
• через подвал – 10-15%;
• через окна – 10-15%.

Автономное отопление, работающее в коттеджах и частных домах, более эффективно, чем централизованное отопление.

Эффективность системы также зависит от ее особенностей. Двухтрубная система более эффективна, чем однотрубная, так как в последней каждый последующий радиатор получает все больше охлаждаемого теплоносителя. Например, если в системе шесть батарей, расчетное количество секций для последней нужно будет увеличить на 20%.

Точные расчеты с учетом требований СНиП выполняются профессионалами. Упрощенные варианты расчета можно выполнить самостоятельно и этого вполне достаточно для определения необходимой мощности батарей отопления в коттедже или отдельной квартире. Важно только тщательно проверять все данные, чтобы не ошибиться.

Секции радиатора отопления: расчет количества, инструкция по сборке

Можно ли самостоятельно изменить конфигурацию радиатора, увеличить или уменьшить его теплоотдачу? Эту проблему можно решить, если сначала разобраться в конструкции. Поэтому необходимо узнать специфику каждого вида секций радиаторов отопления: расчет количества, инструкцию по сборке и эксплуатационные свойства.

Содержание

1. Конструктивные особенности радиаторов
2. Расчет количества срезов для нагревательных радиаторов
3. Приблизительный расчет
4. Точный расчет
5. DIY Radiator Radiator Radiator Assembly

. секций радиатора отопления, следует выяснить конструктивные особенности этого нагревательного элемента. Его основная задача – передавать тепловую энергию от теплоносителя в помещение. Поэтому он должен иметь большую площадь обогрева.

Внутри есть 2 канала, по которым течет горячая вода. От них тепло передается на поверхность батареи. По такому принципу изготавливают алюминиевые, чугунные и биметаллические модели. Стальные чаще всего имеют неразборный корпус.

Как рассчитать количество секций радиаторов отопления и что при этом нужно учитывать?

• Потери тепла в помещении … Определяют необходимую тепловую энергию для компенсации и поддержания комфортной температуры;
• Удельная мощность секции … Зависит от материала изготовления, габаритов конструкции и должна быть указана изготовителем;
• Тепловой режим работы отопления … Для низкотемпературных не рекомендуется устанавливать максимальное количество секций в радиатор отопления. Это может привести к уменьшению нагрева воды и тепловому дисбалансу в следующих областях.

При выборе материала изготовления необходимо учитывать не только эксплуатационные характеристики радиаторов, но и возможность самостоятельного монтажа (демонтажа) секций. В домашних условиях это можно сделать только с алюминиевыми и биметаллическими моделями.

Существуют неразборные типы секционных радиаторов. Их канал представляет собой цельнометаллическую трубу. Изменить их размер невозможно.

Расчет количества секций для радиаторов отопления

Теплопотери дома

Правильный расчет секций биметаллических радиаторов отопления начинается с анализа помещения, где они будут установлены. Его основой является расчет теплопотерь в доме. Большинство из них происходит через стены и окна.

Они должны стать основой для расчета количества секций радиаторов отопления на комнату. Комфортная температура в помещении должна быть 18-22°С. Исходя из этого подбирается тепловой режим отопления, а в итоге и параметры батарей.

Рекомендуется сначала утеплить наружные стены, а затем подбирать батареи исходя из теплоизоляционных характеристик здания.

Примерный расчет

Материал стен и характеристики утеплителя не всегда известны. В этом случае производится примерный расчет количества секций чугунных радиаторов отопления. Для этого можно использовать две методики:

• На 10 м² площади требуется 1 кВт тепловой энергии;
• На 1 м³ объема помещения система отопления должна генерировать 34 Вт.

В качестве примера можно рассчитать количество секций радиаторов отопления для помещения площадью 20 м² при стандартной высоте потолков 2,55 м. В данном случае общий объем составляет 51 м³. Примем, что тепловая мощность одной секции 160 Вт. Рассчитаем их количество:

• По площади – 20м² * 0,1кВт/0,16кВт = 12,5 или 13 секций;
• По объему – 51 * 0,34 = 17.

Как видим, при расчете по последнему способу количество секций значительно больше. Это связано с нормативными требованиями.

Точный расчет

Теплопроводность материалов

Для точного расчета максимального количества секций в радиаторе отопления необходимо оперировать характеристикой теплопроводности материалов. Этот показатель определяет, сколько тепла будет уходить из помещения через стены.

Сначала рассчитывается общая площадь наружных стен и отдельно оконных конструкций. Допустим, первые занимают 2,55*5=12,75 м². Общая площадь окна 3 м². Затем для расчета сечений биметаллических радиаторов отопления узнаем, какие материалы использовались при строительстве дома. Чаще всего это строительный кирпич, теплопроводность которого составляет 0,16 Вт/м*С.

Но для правильного расчета количества секций радиаторов отопления на комнату следует узнать толщину стен. Это необходимо для расчета сопротивления теплопередаче – коэффициента, обратного теплопроводности. В среднем толщина несущих конструкций составляет 0,6 м.

Рассчитываем сопротивление теплопередаче на 1 м²:

0,6/0,16 = 3,75 м2*с/Вт

Исходя из этого тепловые потери для стены составят:

(1/3,75) * 12,75 = 3,4 кВ

По такому же принципу рассчитаем потери тепла через оконные конструкции, приняв среднее значение сопротивления теплопередаче 0,9 на 1 м2:

(1/1,9) *3 = 1,57 кВт

Конечные потери тепла в этом случае составят 3,4 + 1,57 = 5 кВт. Эту цифру необходимо взять за основу для правильного расчета количества секций чугунных радиаторов отопления, у которых удельная тепловая мощность в среднем составляет 200 Вт:

5 / 0,20 = 25 секций

Эта сумма не завышена, так как по исходным данным стена не утеплена. Если на наружную стену установить пенополистирол толщиной не менее 100 мм, то расчетное количество секций радиаторов отопления существенно уменьшится. Коэффициент теплопередачи пенополистирола составляет 0,015 Вт/м*с. Тогда потери тепла будут складываться из суммы сопротивления теплопередаче стен и утеплителя:

(0,6/0,16) + (0,1/0,015) = 10,41 м2 * с/Вт

(1/10,41)*12,75=1,22

1 1,22 + 1,5 кВт

2,77 / 0,2 = 14 секций

Как видно из расчета максимального количества секций в радиаторе отопления, даже относительно небольшое утепление значительно снижает теплопотери помещения.

Помимо стен и оконных конструкций необходимо учитывать потери тепла через потолок и пол. Особенно это важно для первых этажей частных домов без подвала.

Сборка радиатора отопления своими руками

Ключ для сборки и соединительный узел секции радиатора

Выполнив расчет секций биметаллических радиаторов отопления, можно приступать к их сборке. По возможности лучше доверить эту работу профессионалам. Чаще всего эту услугу предоставляют торговые компании.

Для самостоятельного монтажа секции радиатора отопления потребуется специальный ключ. Если это разовое мероприятие, лучше всего арендовать его. Каждый канал батареи должен иметь резьбу, на которую накручивается ниппель – стальная труба. Ключевая планка Valley позволяет собирать радиаторы с количеством секций до 7.

Направление резьбы в ниппеле другое. Те. для подключения секции радиатора отопления достаточно установить ее в монтажный паз и затянуть ключом. После окончательной сборки проверяется герметичность конструкции и в обязательном порядке проводится опрессовка.

В видеоматериале подробно описаны особенности монтажа радиаторных секций:

таблицы по площади, методы расчета

Содержание статьи:

• Рекомендации по расчету и основные требования
• Как рассчитать количество секций радиаторов отопления
• Как считать эффективную мощность
• Методы корректировки расчета

Климатические условия большей части России требуют надежной и эффективной системы отопления для комфортного проживания в доме или квартире. Несмотря на разнообразие альтернативных способов обогрева помещения, например, с помощью теплого плинтуса или инфракрасных обогревателей, наибольшей популярностью пользуются традиционные радиаторы отопления, которые устанавливаются под окнами. Чтобы теплоотдача удовлетворяла потребности потребителей и обеспечивала нормальную температуру в зимний период, необходимо рассчитывать количество секций радиаторов отопления с учетом ряда конкретных критериев, в том числе площади помещения и потери тепла.

Рекомендации по расчету и основные требования

Мощность и размеры радиатора зависят от размеров помещения и высоты потолков, климата региона

Не покупайте радиаторы с большим запасом или наобум. Если они недостаточно мощные, поддерживать комфортную температуру в помещении зимой не получится, слишком мощные приведут к большим затратам на отопление.

В основном учитывать:

• площадь и высоту помещения;
• материал, из которого изготовлен радиатор;
• максимальное количество секций;
• теплообмен одной секции.

Одна секция чугунного радиатора обеспечивает теплоотдачу 160 Вт, если этого недостаточно, количество можно увеличить. Они прочны, не подвержены коррозии, сохраняют тепло. Однако хрупкие, не выдерживают острых точечных ударов.

Теплоотдача алюминиевых радиаторов составляет около 200 Вт, они выдерживают температуру около 100°С и давление от 6 до 16 бар, но подвержены кислородной коррозии. Эта проблема решается анодированием.

Биметаллические внутри изготавливаются из стали, а сверху из алюминия, благодаря чему сочетают в себе положительные свойства обоих металлов: высокую износостойкость и теплоотдачу.

Стальной – самый доступный, легкий и достаточно привлекательный по дизайну. Однако они быстро остывают, ржавеют и не выдерживают гидроударов.

В таблице представлены различные типы радиаторов:

	Чугун	Сталь (панель)	Алюминий	Анодированный алюминий	Биметалл
Мощность одной секции при температуре теплоносителя 70 и высоте 50 см, Вт	160	120	175-200	216,3	200
Максимальная температура охлаждающей жидкости, °С	130	110-120	110	110	110-130
Давление, атм	9	8-12	6-16	6-16	16-35

При выборе радиатора обязательно учитывайте, из какого материала он изготовлен. Этот параметр оказывает существенное влияние на расчеты. Кроме того, нужно обратить внимание на минимальную теплоотдачу, так как максимальная теплоотдача возможна только при максимальной температуре теплоносителя, а это бывает крайне редко.

Как рассчитать количество секций радиаторов отопления

Базовой величиной для расчета требуемой мощности радиаторов является площадь помещения или его объем. А вот простые формулы используются для расчета, когда у комнаты нет особенностей. В других случаях формула намного сложнее.

За квадратный метр

Если помещение имеет стандартную высоту потолков 2,7 м, а также не отличается архитектурными особенностями – большая площадь остекления, высокие потолки, можно воспользоваться простой формулой, в которой учитывается только площадь :

Q = S × 100.

S в этой формуле площадь помещения, которая обычно заранее известна из документов. Если таких данных нет, их легко вычислить, умножив длину комнаты на ширину. 100 – количество ватт, которое необходимо для обогрева 1 м2 помещения. Q – теплопередача – величина, полученная в результате умножения.

Производитель указывает в документах теплоотдачу одной секции на радиаторы

Мощность неразборного радиатора указана в документах. Следует выбирать устройство, мощность которого немного выше расчетной. Такая формула подходит, если мощность радиатора рассчитывается для помещения в многоэтажном доме с высотой потолков 2,65. Пусть площадь этой комнаты 20 м2, тогда мощность батареи 20×100 или 2000 Вт. Если в номере есть балкон, стоимость увеличивается еще на 20%.

Если вы хотите узнать, сколько секций батарей вам нужно на квадратный метр, полученное значение делите на мощность одной секции и получаете необходимое количество секций для эффективного обогрева конкретного помещения. Используя уже рассчитанное значение для определения количества секций чугунной батареи отопления, вы получите 2000/160 = 12,5 секций. Цифру обычно округляют в большую сторону, значит, нужен 13-секционный чугунный радиатор.

В помещениях, где потери тепла невелики, допустимо округление в меньшую сторону. На кухне, например, работает печь, которая будет дополнительным средством обогрева.

В таблице приведены готовые значения для стандартных помещений различной площади:

Площадь, м2	5-6	7-9	10-12	12-14	15-17	18-19	20-23	24-27
Мощность, Вт	500	750	1000	1250	1500	1750	2000	2500

По объему

Если потолки значительно выше 2,7 м, например 3,5 м, следует использовать в расчетах формулу, учитывающую этот показатель помимо площади помещения. Было определено, что для обогрева 1 м3 в панельном доме требуется 34 Вт, в кирпичном – 41 Вт, поэтому формула принимает следующий вид:

Q = S × h × 41 (34)

Вместо h подставляем высоту потолков в метрах, вместо S – площадь, аналогично предыдущей формуле. Q – необходимая мощность радиатора отопления. Предположим, что вам необходимо выполнить расчет для помещения площадью 20 м2 с высотой потолков 3,5 м в панельном доме. Получаем: 20×3,5×34 = 2380 Вт. Разделите мощность 160 Вт, чтобы рассчитать количество секций радиатора отопления: 2380/160 = 14,875. Требуется 15-элементная батарея.

Нестандартное помещение

При утеплении наружных и внутренних стен радиаторов может быть меньше

Более сложные расчеты с учетом второстепенных параметров необходимы, если стены помещения соприкасаются с улицей, окна выходят на северную сторону или стены плохо утеплены. Также многие другие параметры учитываются по формуле вида:

Q = S × 100 × A × B × C × D × E × F × G × H × I × J

Фундамент остается прежним , это Ш × 100 . Другими составляющими формулы являются повышающие и понижающие поправочные коэффициенты, зависящие от ряда особенностей помещения.

И позволяет учитывать потери тепла при наличии уличных стен:

• если наружная стена одна (это стена с окном) – к = 1 ;
• две наружные стены (угловая комната) – к = 1,2 ;
• три стены соприкасаются с улицей – k = 1,3 ;
• четыре стены – к = 1,4 .

B используется для расчета тепловой энергии в зависимости от того, на какую сторону света выходят окна помещения. При расположении оконного проема с северной стороны солнце вообще не смотрит в окна, восточная комната не получает солнечной энергии, потому что лучи на восходе солнца еще недостаточно активны. В этих случаях k = 1,1 . Для западных и южных помещений этот коэффициент не учитывается или считается равным единице.

С учитывает способность стен удерживать тепло. За единое целое принимают стены из двух кирпичей с поверхностным утеплением, в роли которых могут выступать, например, пенополистирольные плиты. Для стен, теплоизоляционные свойства которых, согласно приведенным выше расчетам, применяют к = 0,85·, для стен без утепления к = 1,27·.

D позволяет рассчитать мощность радиатора с учетом климата. При расчете учитывается средняя температура самой холодной декады января:

• при понижении температуры ниже -35°С, k = 1,5 ;
• колеблется от -35°С до -25°С – k = 1,3 ;
• при понижении до -20°С и не ниже – к = 1,1 ;
• не холоднее -15°С – k = 0,9 ;
• не ниже -10°С – k = 0,7 .

E Высота потолков. Для помещений с высотой потолков до 2,7 м k = 1 , т.е. совершенно не влияет на результат. Остальные значения представлены в таблице:

Высота потолков, м	2,8-3	3,1-3,5	3,6-4	>4,1
к (Е)	1,05	1,1	1,15	1,2

Ф – коэффициент, позволяющий учитывать в расчетах тип помещения, расположенного сверху:

• чердак неотапливаемый или любое другое помещение без отопления – к = 1 ;
• утепленный чердак или крыша – k = 0,9 ;
• отапливаемое помещение – к = 0,8 .

G меняет окончательную стоимость в соответствии с типом остекления:

• стандартные деревянные двойные рамы – k = 1,27 ;
• стандартный стеклопакет – к = 1 ;
• стеклопакет – к = 0,85 .

H – учитывает площадь остекления. Если окна большие, через них проникает больше солнца, оно интенсивнее нагревает предметы и воздух в помещении. Вы должны сначала разделить S окна на S комнаты. Полученное значение следует оценить по таблице:

Окно/Комната	<0,1	0,11-0,2	0,21-0,3	0,41-0,5
к (Н)	0,8	0,9	1	1,2

I определяется по схеме подключения радиаторов.

Диагональное соединение:

• подвод горячего теплоносителя сверху, вывод охлажденного теплоносителя снизу – к-1 ;
• вход ниже, а выход выше k = 1,25 .

Одна сторона:

• горячий теплоноситель сверху, охлаждаемый – снизу – k = 1,03 ;
• горячий – снизу, охлажденный – сверху – к = 1,28 ;
• горячее и охлаждаемое снизу – к = 1,28 .

С двух сторон: горячий и охлаждаемый теплоноситель снизу – 1,1.

J – использовать, если радиатор частично или полностью скрыт подоконником или экраном:

• полностью открыт – k = 0,9 ;
• верхний подоконник – к = 1 ;
• в бетонной или кирпичной нише – к = 1,07 ;
• подоконник расположен сверху, а с лицевой стороны экрана – к = 1,12 ;
• со всех сторон закрыты экраном – k = 1,2 .

Осталось подставить все цифры в формулу и вычислить результат.

Двухкамерные стеклопакеты с аргоновым наполнителем хорошо сохраняют тепло

Предположим, вам необходимо рассчитать мощность радиатора для помещения:

• на втором этаже двухэтажного дома с утепленной мансардой сверху ;
• площадью 23 м2;
• площадь остекления 11,2 м2;
• с двойным остеклением;
• с полностью открытым креплением радиатора;
• с двумя наружными стенками;
• с окнами на восток;
• с высотой потолков 3,5 м;
• со стенами в два кирпича без утепления;
• с односторонним нижним подключением радиаторов;
• средняя температура самой холодной декады января от -25°С до -35°С.

Подставляем значения в формулу 23×100×1,2×1,1×1,27×1,3×1,1×0,9×0,85×1,2×1,28×0,9 = 5830,91 Вт. Рассчитываем количество секций 5831/160=36, 44 . Это количество лучше разделить на две-три батареи, обязательно разместить хотя бы одну на внешней стене, даже если окна нет.

Как считать эффективную мощность

Эффективная и номинальная мощность не одно и то же. Даже если расчеты сделаны правильно, теплоотдача может оказаться ниже. Это связано с низким температурным давлением. Требуемая мощность, заявленная производителем, обычно указывается для температурного напора 60°С, но в реальности она часто составляет 30-50°С. Это связано с низкой температурой теплоносителя в контуре. Для определения эффективной мощности батареи необходимо умножить ее теплоотдачу на температурный напор в системе, а затем разделить на паспортное значение.

Температурный напор определяется по формуле Т=1/2×(Тн+Тк)-Твн где

• Т – температура подачи;
• Тк – температура охлаждающей жидкости на выходе;
• Телевизор – Температура в помещении.

Производитель для T принимает 90°С; за Тк – 70°С, за Тк – 20°С. Реальные значения могут сильно отличаться от оригинала. При экстремально низких температурах необходимо добавить 10-15% мощности.

Рекомендуется предусмотреть возможность ручной или автоматической регулировки подачи охлаждающей жидкости к каждому радиатору. Это позволит регулировать температуру во всех помещениях, не затрачивая лишней тепловой энергии.

Методы корректировки расчетов

Полученное значение требуемой мощности аккумуляторной батареи можно и нужно корректировать в большей или меньшей степени, так как теплопотери могут возрастать из-за наличия балкона, естественной вентиляции, подвала на дне и можно компенсировать установленной системой теплого пола, плинтусом, печкой или полотенцесушителем.

Точный метод расчета

Достаточно точный метод расчета, учитывающий большинство значимых параметров, выполняется по формуле, представленной выше. Однако еще точнее можно рассчитать мощность радиатора с помощью специализированного калькулятора. Достаточно подставить известные значения.

Ориентировочный расчет

При центральном отоплении радиаторных секций должно быть больше расчетного количества

При ориентировочном расчете потери тепла составят:

• через систему отопления и естественную вентиляцию – 20-25%;
• через перекрытие, примыкающее к кровле – 25-30%;
• через стены – 10-15%;
• по смежности – 10-15%;
• через подвал – 10-15%;
• через окна – 10-15%.

Автономное отопление, работающее в коттеджах и частных домах более эффективно, чем централизованное.

Эффективность системы также зависит от ее особенностей. Двухтрубный более эффективен, чем однотрубный, так как в последнем каждый последующий радиатор получает все более прохладный теплоноситель. Например, если в системе шесть батарей, расчетное количество секций для последней из них нужно будет увеличить на 20%.

Часто задаваемые вопросы – Радиаторы Paladin

Мы надеемся, что наш раздел часто задаваемых вопросов ответит на ваши вопросы и предоставит необходимые рекомендации. Если вы имеете в виду что-то, что не описано ниже, позвоните нам по телефону 01205 280354 или посетите наш демонстрационный зал в Линкольншире, где вам поможет наш дружелюбный и услужливый персонал.

Чугунные радиаторы так же эффективны, как и панельные?

Мощность радиатора всегда измеряется одним и тем же способом, поэтому, если вы уравняете мощность, вы получите одинаковое количество тепла. Когда спрашивают об этом, обычно имеют в виду, будут ли они того же размера, что и текущий или предлагаемый панельный радиатор? Это относится к большинству наших чугунных радиаторов, но для некоторых колонн меньшего размера могут потребоваться дополнительные секции, чтобы обеспечить соответствующую тепловую мощность.

Чугун – очень плотный материал, и дополнительное тепло, необходимое для его нагрева, не теряется. Радиатор будет возвращать эту энергию в помещение некоторое время после выключения системы.

Что такое БТЕ/Ватт и как рассчитать, сколько БТЕ или Ватт мне требуется для каждой из моих комнат?

БТЕ (британская тепловая единица) или ватт (метрический эквивалент) — это единица энергии, используемая для измерения тепловой мощности. Это используется, чтобы дать вам цифру количества тепла (теплопотери), необходимого для помещения. Мы можем быстро рассчитать ваши требования к тепловой мощности, задав вам несколько простых вопросов, т. е. информацию о размерах помещений, включая количество наружных стен и их конструкцию (полые/сплошные/утепленные и т. д.), тип пола и тип помещения (спальня /жилье и т. д.) или просто заполните нашу форму BTU и мы свяжемся с вами с необходимыми результатами.

В чем разница между разделом и столбцом?

Секции представляют собой отдельные элементы, составляющие общую длину радиатора, а колонны обычно обозначаются как количество вертикальных трубчатых колонн, если смотреть на торец радиатора.

Сколько времени займет доставка моего радиатора?

Изготовление чугунного радиатора по индивидуальному заказу требует времени и усилий. Мы изготавливаем чугунный радиатор вручную, секцию за секцией, в соответствии с вашими индивидуальными требованиями, а затем завершаем его окраской и эффектами. В настоящее время Paladin предлагает одну неделю для обработки металлов и две недели для всех остальных эффектов. Полировка, однако, является очень интенсивным производственным процессом, и, хотя мы обычно предлагаем трехнедельную доступность, это зависит от текущей рабочей нагрузки в этом отделе. Когда вы размещаете заказ у нас, мы предоставим вам варианты даты доставки. Просмотрите нашу страницу вариантов доставки для получения дополнительной информации.

Легко ли установить мой чугунный радиатор и подходит ли он для моей системы центрального отопления?

При установке чугунных радиаторов необходимо учитывать, прежде всего, их вес, но все остальные аспекты, как обычно, относятся к установке кронштейнов, клапанов и трубопроводов. В вашей системе может быть добавлен один чугунный радиатор в качестве функции, или каждая комната может быть оснащена чугунными радиаторами. Наши радиаторы могут быть установлены в обычные открытые или герметичные системы центрального отопления.

Как установить чугунный радиатор Paladin?

Мы настоятельно рекомендуем вам привлекать квалифицированного сантехника или инженера-теплотехника для установки радиаторов.

Почему Paladin изготавливает радиаторы на заказ?

Каждый радиатор Paladin изготавливается индивидуально и дорабатывается на заказ, в наших радиаторах нет ничего «стандартного». Каждый чугунный радиатор – это уникальная деталь со своей индивидуальностью.

Можем ли мы посмотреть радиаторы Paladin в выставочном зале?

Вы можете посмотреть наши чугунные радиаторы в нашем выставочном зале по адресу Paladin Radiators, Лэнгрик-роуд, Нью-Йорк, Линкольншир, LN4 4XH . Чтобы записаться на прием, позвоните по телефону 01205 280354 или напишите нам по адресу sales@paladinradiators. com.

В чем разница между термостатическим радиаторным клапаном и ручным радиаторным клапаном?

Термостатические радиаторные клапаны (TRV) автоматически регулируют объем горячей воды (расход) и, следовательно, температуру радиатора при изменении комнатной температуры в зависимости от установленной температуры. Ручной вентиль радиатора обеспечит постоянную мощность независимо от условий в помещении. Термостатический вентиль радиатора позволяет поддерживать в жилых комнатах комфортную постоянную температуру, а в отдельных помещениях, например, в спальнях, — более низкую температуру. Их рекомендуется устанавливать в качестве энергосберегающего устройства.

В какой цвет можно покрасить чугунный радиатор?

Нам нравятся металлы Paladin Metals и линейка эффектов, но если у вас есть на примете определенный цвет, мы подберем его, смешаем и покрасим. Мы также предлагаем оригинальные краски Farrow and Ball и можем смешивать их с эталоном RAL или BS или с любым цветом по вашему выбору с помощью нашей службы подбора цветов.

Вы также можете выбрать эффект состаривания или подсветки. Наши талантливые мастера вручную подчеркивают красивую лепную деталь витиеватых чугунных радиаторов.

Подходят ли радиаторы Paladin для тепловых насосов?

Чугунные радиаторы Paladin очень хорошо работают с естественными источниками тепла, поскольку их размеры можно точно подобрать для соответствия обычно более низким температурам подачи этих приборов, чтобы обеспечить требуемую мощность.

Как будет доставлен мой радиатор?

Чугунные радиаторы Paladin будут доставлены курьером на поддоне. Доставка осуществляется до ближайшей доступной внешней твердой стоянки, перемещение после этого осуществляется другими. С радиаторами нужно будет очень осторожно обращаться при снятии с поддона и установке на место. Paladin предоставляет справочный лист с каждым заказом, чтобы обеспечить правильное обращение с вашим радиатором во время установки. См. нашу страницу вариантов доставки для получения дополнительной информации или позвоните нам по телефону 01205 280354.

Могу ли я установить трубы перед получением радиаторов Paladin?

Мы настоятельно рекомендуем вам подождать, пока ваши радиаторы будут доставлены, прежде чем устанавливать трубопровод на место, однако мы будем рады предоставить вам информацию о первом устранении неполадок, и обычно все в порядке, но из-за того, что чугунные радиаторы изготавливаются вручную, эти размеры всегда предоставляется только в качестве руководства, и мы не несем никакой ответственности за любые ранее установленные трубопроводы.

Полированный вручную радиатор

Наша специализированная ручная полировка позволяет получить особенно красивую блестящую поверхность чугуна
. Он покрыт лаком для защиты поверхности, и его требуется лишь время от времени слегка протирать
безворсовой тканью, не следует использовать агрессивные или абразивные химические вещества. Вы можете прочитать больше здесь

Могу ли я закрепить радиатор на стене, а не на полу?

По умолчанию все наши радиаторы монтируются к полу, а затем крепятся к стене с помощью настенных стяжек. Однако по запросу вы можете установить свой радиатор на стене, просто сообщите нам об этом во время заказа. Пожалуйста, убедитесь, что стена подходит для этого типа монтажа. Позвоните нам по телефону 01205 280354 для получения дополнительной информации.

Какие детали мне нужны для моего радиатора?

Клапаны — Вам понадобится одна пара на радиатор. Мы предлагаем широкий ассортимент ручных или термостатических клапанов. См. наши клапаны и принадлежности на странице

Вентиляционные отверстия  — Наши латунные вентиляционные отверстия входят в стандартную комплектацию, а также мы предлагаем ряд вентиляционных отверстий с отделкой класса люкс. См. страницу клапанов и принадлежностей

Настенные крепления  – Весь вес радиатора приходится на пол, однако для предотвращения перемещения радиатора и в целях безопасности всегда следует устанавливать настенные крепления. Посмотрите наш ассортимент настенных держателей

Рекомендуем:

До 10 секций	1 ножка
11-20 секций	2 ножки
21 секция +	3 ножки

Муфты для труб   – Ознакомьтесь с нашим ассортиментом муфт для труб

Наконечники втулок   – это дополнительная покупка для отделки чугунного радиатора. Все наши чугунные радиаторы поставляются со стандартными простыми чугунными втулками, однако, если вы хотите добавить роскоши, у нас есть ряд уникальных богато украшенных чугунных втулок. Примечание. Они входят в стандартную комплектацию моделей Piccadilly и Shaftesbury. Посмотрите наш ассортимент декоративных концов кустов

Что такое настенное крепление, как оно работает?

Настенное крепление — это скоба, с помощью которой чугунный радиатор крепится к стене. Радиаторы стоят на полу, но для предотвращения бокового смещения и из соображений безопасности всегда следует устанавливать рекомендуемое количество настенных анкеров. Посмотрите наш ассортимент настенных ножниц

Могу ли я использовать текущую систему труб?

Вы можете использовать существующую систему труб, а радиаторы можно построить так, чтобы они подходили как можно ближе друг к другу, но вам всегда потребуется, чтобы ваш сантехник внес окончательные коррективы в систему труб. Как правило, окончательное соединение трубопровода с радиатором выполнено из меди диаметром 15 мм, однако мы также предлагаем 22-мм клапаны и соединения ½ или ¾” bsp для стальных трубопроводов для некоторых наших моделей.

Какая гарантия на радиатор Paladin Cast Iron?

Все наши радиаторы имеют комплексную десятилетнюю гарантию (два года на клапаны и аксессуары, включая электрические компоненты), но всегда обязательно соблюдайте все действующие правила установки, и, в частности, система должна быть очищена, промыта и дозирована подходящим высококачественный ингибитор в соответствии с BS7593.

Будет ли Паладин говорить с моим сантехником о технической информации?

Наш дружелюбный и готовый помочь отдел продаж Paladin обсудит любые практические вопросы непосредственно с вашим сантехником или инженером-теплотехником. При необходимости позвоните по номеру 01205 280354.

Могу ли я получить спецификацию для моего сантехника?

По запросу мы можем предоставить спецификацию для вашего сантехника или инженера-теплотехника, в которой указаны все размеры, необходимые для установки. Свяжитесь с нами для спецификации сегодня. Позвоните нам по телефону 01205 280354 или напишите нам по электронной почте

Как я могу оплатить?

Поскольку все радиаторы Paladin изготавливаются на заказ, мы обычно требуем полной оплаты вашего заказа. Мы принимаем все основные карты (в настоящее время за исключением AMEX), или вы также можете оплатить через BACS.

Если у вас есть какие-либо мысли, которые не описаны ниже, позвоните нам по телефону 01205 280354, и наш дружелюбный и услужливый персонал поможет вам. Мы здесь, чтобы помочь и можем предоставить вам предложение в течение 48 часов. Либо напишите по адресу [email protected].

Часто задаваемые вопросы

Совместимы ли старые викторианские и школьные чугунные радиаторы с современными системами центрального отопления?

Да, все наши чугунные радиаторы совместимы с современными системами центрального отопления. При заказе мы обсудим с вами положение и размер необходимых вам клапанов, 15 мм или 22 мм. Просто оставьте остальное нам.

Ваши клапаны двунаправленные?

Традиционные не являются двунаправленными. Пожалуйста, сообщите об этом вашему сантехнику при установке радиаторов.

Какой цвет(а) мы можем иметь?

В стоимость радиатора входит один из имеющихся на складе цветов, или за дополнительную плату вы можете выбрать любой заводской цвет компании (обратите внимание, что это может быть совпадение цветов в зависимости от состава краски *). Мы больше не предлагаем лакокрасочное покрытие Ardenbrite, мы можем предоставить цветовое решение Ardenbrite за дополнительную плату в размере 50 фунтов стерлингов за радиатор. . Мы можем отправить вам образец стандартных цветов, чтобы вы могли подобрать цвета к своему декору.
* мы распыляем краску по цвету в соответствии с краской на основе растворителя, по этой причине цвет может казаться немного другим оттенком по сравнению с краской на водной основе, а также из-за другой поверхности.

Какого размера бывают радиаторы?

Оригинальные чугунные радиаторы изготавливались различной высоты, длины и ширины, самый низкий из которых составлял 13 дюймов (330 мм), например, радиаторы Chubby Churchill, Chubby Princess и 9-колонные радиаторы, самый высокий из которых составлял 45 дюймов (1125 мм), примеры — радиаторы Princess, все с любой длиной от 7 дюймов (175 мм) до любой длины, которая вам нужна. Мы не рекомендуем радиаторы длиной более 1,5 м из соображений охраны труда и техники безопасности. Пожалуйста, обсудите с нами, если ваше требование превышает 1,5 м в длину.

Как определить, какой размер мне нужен?

Сообщите нам, какой у вас размер комнаты, и мы сможем рассчитать необходимую вам тепловую мощность (британские тепловые единицы / ватты). Например, для помещения площадью 12 футов (3,7 метра) требуется около 5000 БТЕ, или, если у вас есть зазор для радиатора, сообщите нам этот размер, и мы можем предоставить вам радиатор с максимальной мощностью для помещения.

Нам требуется несколько одинаковых старых чугунных радиаторов. Это возможно?

Имея на складе около 2000 радиаторов, мы можем подобрать радиаторы любого размера или стиля. Например, мы только что заключили контракт на поставку более 300 радиаторов в одном стиле.

Как восстановить старые викторианские и школьные радиаторы?

Сначала снимаем все старые фитинги, а затем промываем старый радиатор. Затем их подвергают пескоструйной обработке. После пескоструйной обработки мы устанавливаем новые переходные втулки, соответствующие выбранным вами клапанам, а затем проводим испытания под давлением до 4 бар, в вашей обычной системе центрального отопления давление составляет около 2 бар. После того, как мы проверили уплотнения на выпускном отверстии и прокладках, мы либо распылили краску, либо вручную отполировали радиатор.

Вы доставляете?

Мы можем доставить в любую точку мира, наш собственный водитель доставит на грузовике на большую часть материковой части Великобритании от 125,00 фунтов стерлингов + НДС. за заказ до 10 рад, пожалуйста, сообщите свой почтовый индекс для предложения доставки есть небольшая дополнительная плата за Шотландию Для других направлений за пределами материковой части Великобритании мы дадим вам цитату. Доставка осуществляется на обочине, но водитель поможет вам. Он не застрахован, чтобы быть в вашем доме, поэтому, если вы пригласите его в это, вы рискуете, и мы не можем нести ответственность за любой причиненный ущерб.. Доставка осуществляется по заказу / загрузке грузовика, а не по радиатору.

Все наши радиаторы поставляются цельными, готовыми к установке. Учитывайте это при заказе, т.е. учитывайте логистику.



У нас есть старые викторианские или школьные/больничные радиаторы, которые мы хотели бы восстановить, вы можете это сделать?

Да, мы можем, однако в настоящее время (начало 2022 года) мы не занимаемся ремонтом сторонних устройств, так как мы слишком заняты своей собственной работой.

Однако вы можете позвонить позже в этом году, чтобы узнать, вернули ли мы их обратно, и вы можете запросить у нас предложение и прочитать раздел на веб-сайте, посвященный процессу восстановления. Цены начинаются от 275 фунтов стерлингов плюс НДС за радиатор. Пожалуйста, обсудите с нами, если радиаторы имеют длину более 1,5 м, чтобы получить предложение.

Пожалуйста, не отправляйте мелкие или ценные предметы вместе с восстановленными, так как мы не можем гарантировать их возврат и не можем восстановить мелкие предметы, например, кронштейны или ножки радиатора. Мы можем восстановить радиаторы без ножек, за небольшую дополнительную плату в связи с дополнительными требованиями к обращению. Мы не можем восстановить клапаны.

Если во время ремонта радиаторов, поставленных заказчиком, будут обнаружены какие-либо проблемы, мы сообщим вам о любых возможных дополнительных затратах на утверждение, прежде чем продолжить, например, мы можем заменить любые поврежденные секции радиатора.

.Нужен ли специалист-сантехник для установки старых радиаторов?

Нет. Любой сантехник сможет установить наши радиаторы, поскольку они поставляются со всеми необходимыми метрическими фитингами во всех нужных местах.



Все ли товары представлены на сайте?

Ни в коем случае. Мы не могли достаточно быстро обновлять наш веб-сайт из-за постоянно меняющегося ассортимента. На страницах нашего сайта представлены фотографии самых популярных линеек чугунных радиаторов. Мы можем найти много необычных, богато украшенных и одноразовых чугунных радиаторов, которые никогда не попадают на наш веб-сайт. Мы надеемся расширить наш ассортимент фотографий, чтобы вы могли увидеть реальную вариацию радиаторов, которые у нас есть на складе.

У нас есть готовый список, если вам срочно нужен радиатор.

Можете ли вы предоставить краску для подкрашивания?

Если вы свяжетесь с нами, мы можем выслать небольшой баллончик с краской под цвет вашего радиатора. Это уходит в банк через несколько недель, поэтому, пожалуйста, запросите, когда это необходимо.



У меня широкий плинтус. У вас есть гибкие кронштейны?

Да, мы поставляем гибкие кронштейны, соответствующие клапанам

Вы покупаете старые чугунные радиаторы?

Да, есть. Пожалуйста, отправьте нам электронное письмо с прикрепленными фотографиями радиаторов, которые вы продаете, контактной информацией и указанием страны, в которой вы находитесь. Затем мы посмотрим на фотографии и сообщим, заинтересованы ли мы в их покупке и за сколько. Подробную информацию о том, как связаться с нами, см. на странице контактов.

Как рассчитать БТЕ/Ватт?

Тепловая мощность радиатора измеряется либо в BTU (британская термальная единица), либо в ваттах. Тепловая мощность радиатора устанавливается с помощью расчета, называемого дельта t, исходя из комнатной температуры 18° и температуры котла на подаче 80° и обратки 60°, дельта t составляет 52°. Некоторые системы, использующие возобновляемые источники энергии, могут иметь различный расход и возврат, следовательно, разную дельту t, пожалуйста, свяжитесь с нами для получения вариантов.
