Правильная установка термоголовки на радиатор отопления

Термоголовки на радиаторы

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма Для какой системы Ду, мм Материал корпуса Рабочее давление Цена
Данфос, угловой RA-G с возможностью настройкой однотрубной 15 мм, 20 мм Никелированная латунь 10 Бар 25-32 $
Данфос, прямой RA-G с возможностью настройкой однотрубной 20 мм, 25 мм Никелированная латунь 10 Бар 32 — 45 $
Данфос, угловой RA-N с возможностью настройкой двухтрубной 15 мм, 20 мм. 25 мм Никелированная латунь 10 Бар 30 — 40 $
Данфос, прямой RA-N с возможностью настройкой двухтрубной 15 мм, 20 мм. 25 мм Никелированная латунь 10 Бар 20 — 50 $
BROEN , прямой с фиксированной настройкой двухтрубной 15 мм, 20 мм Никелированная латунь 10 Бар 8-15 $
BROEN , прямой с фиксированной настройкой двухтрубной 15 мм, 20 мм Никелированная латунь 10 Бар 8-15 $
BROEN ,угловой с возможностью настройкой
двухтрубной 15 мм, 20 мм Никелированная латунь 10 Бар 10-17 $
BROEN ,угловой с возможностью настройкой двухтрубной 15 мм, 20 мм Никелированная латунь 10 Бар 10-17 $
BROEN , прямой с фиксированной настройкой однотрубной 15 мм, 20 мм Никелированная латунь 10 Бар 19-23 $
BROEN , угловой с фиксированной настройкой однотрубной 15 мм, 20 мм Никелированная латунь 10 Бар 19-22 $
OVENTROP , осевой 1/2″ Никелированная латунь, покрытая эмалью 10 Бар 140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирма Диапазон настроек Диапазон рабочих температур Тип управления Функции/назначение Тип соединения Цена
Danfoss living eco от 6°C до 28°C от 0°C до 40°C Электронный Программируемый RA И M30X1,5 70$
Danfoss RA 2994 с газовым сильфоном от 6°C до 26°C от 0°C до 40°C Механический Для любых радиаторов клипсовое 20$
Danfoss RAW-K с жидкостным сльфоном от 8°C до 28°C от 0°C до 40°C Механический Для стальных панельных радиаторов M30x1,5 20$
Danfoss RAX с жидкостным сльфоном от 8°C до 28°C от 0°C до 40°C Механический Для дизайн-радиаторов белый, черный, хромирванный M30x1,5 25$
HERZ H 1 7260 98 с жидкостным сльфоном от 6°C до 28°C Механический М 30 х 1,5 11$
Oventrop «Uni XH» с жидкостным сльфоном от 7°C до 28°C Механический с нулевой отметкой М 30 х 1,5 18$
Oventrop «Uni CH» с жидкостным сльфоном от 7°C до 28°C Механический без нулевой отметкой М 30 х 1,5 20$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении.

Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Источник: https://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и термостатический клапан совместимы.

Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

  • ручные;
  • механические;
  • электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

  1. Отопительный прибор помещен в нишу.
  2. Радиатор имеет размер в глубину 160 мм.
  3. Термоголовка скрыта за жалюзи.
  4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
  5. Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
  2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
  3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
  4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

  1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
  2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
  3. Поворачивают головку до упора вправо.
  4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

По каким критериям выбирать термоголовку?

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

  1. Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
  2. Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
  3. Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
  4. Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
  5. Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
  6. Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
  7. Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
  8. Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
  9. Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
  10. Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

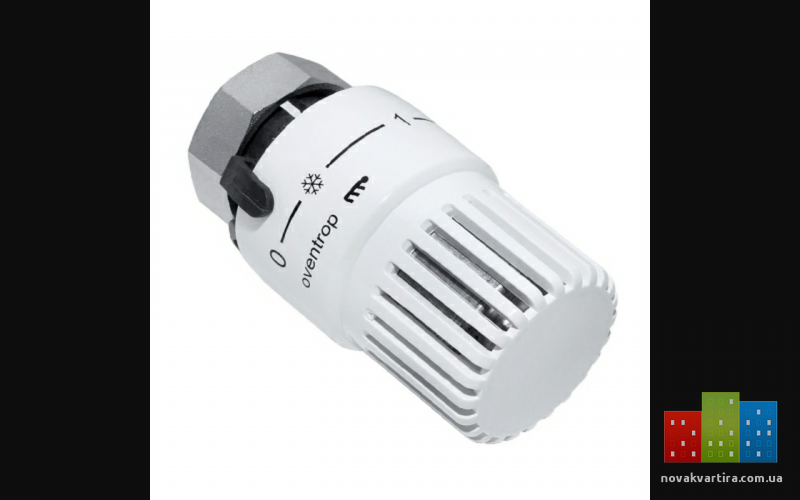

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

Выводы и полезное видео по теме

Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

Термостатический клапан и головка в действии:

Отопительный контур с термоголовкой более удобен в использовании. Этот прибор увеличивает срок эксплуатации оборудования, входящего в систему отопления, повышает уровень его пожаробезопасности.

Если исходить из пользы этих сравнительно простых приборов и их 20-летнего срока службы, стоимость у них небольшая. Чтобы купить изделие действительно качественное, узнайте, есть ли сертификат на выбранный прибор.

А вы используете термоголовки для своего отопительного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавляйте фото, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после монтажа термоголовок.

Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/termogolovka-dlya-radiatora-otopleniya.html

Разновидности термоголовок

Можно выделить 3 группы термоголовок:

  • ручные;
  • электронные;
  • механические.

Все они выполняют одинаковую функцию, различается лишь принцип работы.

Ручные термоголовки по внешнему исполнению похожи на кран. Путем поворотов регулятора добиваются нужного показателя на теплоносителе. Их устанавливают вместо классических шаровых кранов. Отличаются своей надежностью и малой стоимостью. Минус – неточность настройки и неудобство пользования. Также регулятор может ослабнуть из-за частого использования.

Электронный терморегулятор

Механические термоголовки обладают более сложной конструкцией. При этом установленная температура поддерживается автоматически. В основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газовом состоянии. При повышении температуры выше заявленной нормы начинает двигаться шток. Сечение канала сужается, уменьшается пропускная способность и температура опускается до заявленного значения. К преимуществам механических регуляторов можно отнести удобство использования, точность настройки автоматическую регулировку режима. Недостаток – более высокая стоимость.

Электронные модели работают от батареек. Шток перемещается под действием микропроцессора. Имеют расширенный функционал – выставление температуры по времени и дням недели, определение режима в помещении, отсутствие обогрева при отсутствии в доме жильцов. Основные недостатки таких изделий – высокая стоимость, необходимость замены батареек. Преимущества – удобство применения, полная автоматизация процесса, широкий диапазон температур.

Критерии выбора

Электронная беспроводная термоголовка с WiFi

Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.

Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:

  • Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
  • Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
  • Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
  • Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
  • Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
  • Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый. Термоголовка Danfoss
  • Плавность поворота рукоятки. Влияет на точность выставления характеристик.
  • Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
  • Градуировка, длина шкалы.
  • Имеется ли антивандальная защита.
  • Внешний вид.

В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно купить по отдельности. В частности, к радиаторам Rifar и Kermi приходится приобретать терморегулятор отдельно. Большой популярностью пользуются приборы компании Данфосс.

Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.

Для чугунных обогревателей подходят только модели с ручной регулировкой. Это связано с теплоемкостью материала и его большой инерцией.

Источник: https://StrojDvor.ru/otoplenie/dlya-chego-nuzhna-i-kak-rabotaet-termogolovka-na-radiatore-otopleniya/

Как установить терморегулятор на радиатор

Терморегуляторы на радиаторах позволяют поддерживать заданную температуру в помещении и экономят расходы на отопление. Но применять термоголовки можно лишь в индивидуальной системе отопления частного дома или квартиры.

В квартирах с централизованным отоплением, устанавливать терморегуляторы смысла нет, так как вместе с ними необходимо установить и теплосчетчик на квартиру, для учета потребленного количества тепла. А это в большинстве случаев не целесообразно из-за большой стоимости.

Особенности использования терморегуляторов


Необходимо учитывать, что современные модели терморегуляторов чувствительны к наличию мусора в теплоносителе. Они могут засориться и выйти со строя.

Поэтому их можно использовать в индивидуальной системе отопления (для одного дома или квартиры), сделанной без использования трубопроводов из обычной стали и устаревших радиаторов из чугуна.

Также в такой системе должен обязательно присутствовать фильтр очистки теплоносителя. Заливка водопроводной водой должна быть выполнена через фильтр.

Для централизованных схем подачи тепла, с наличием теплосчетчика на квартиру, должна быть установлена система очистки, не допускающая проникновение мусора к радиаторам внутри квартиры.

Термоголовка может работать как совместно с водой, так и с незамерзающими жидкостями на основе этиленгликоля, пропиленгликоля, а также на основе антифриза, хоть он и не рекомендуется к применению в жилых домах.

Обычная конструкция и размещение


Терморегулятор включает в себя клапан, который может перекрывать поступление теплоносителя к радиатору, и управляющего устройства, которое учитывает температуру воздуха внутри помещения. Но есть модели, которые могут также учитывать и температуру теплоносителя, температуру воздуха снаружи помещения, и температуру воздуха в других помещениях или на определенном расстоянии от радиатора (выносные датчики).

Терморегулятор или только его закрывающий клапан устанавливается на подающем трубопроводе радиатора, обычно на входе в сам радиатор.

При монтаже новой системы отопления длины трубопроводов создаются с учетом длины термоголовки. А если его нужно вставлять в уже действующую систему отопления, то подающий трубопровод придется обрезать и на его конце устанавливать (впаивать, обжимать, нарезать резьбу) соответствующее соединение.

Или же придется смещать сам радиатор, а на обратке устанавливать вставку равную величине смещения.

Направление установки клапана должно быть указано стрелочками на корпусе, по направлению тока жидкости.

Порядок монтажа

Как устанавливается терморегулятор на радиатор своими руками показано на фото.

На входе в радиатор (подача) устанавливается хвостовик с накидной гайкой. Он вкручивается в радиатор шестигранным ключом 12 мм. Это соединение «металл- металл» нужно уплотнить ФУМ-лентой.

К накидной гайке подсоединяется исполнительный клапан, гайка затягивается ключом 22 мм, уплотнитель – обычно силиконовая шайба на торце трубы.

С клапана снимается верхний защитный колпачек.

Затем, в соответствии с инструкцией по установке, термоэлемент настраивается, после чего термоголовка надевается на клапан, при этом поджимается кольцо с лепестками до щелчка.

Подключается труба подачи теплоносителя с уплотнением фум-лентой.

Какие бывают термоголовки, их характеристики

В продаже можно найти как простые механически терморегуляторы, так и с электронным управлением, программируемые и снабженные дисплеем. Эта термоголовка можно программировать наперед, а не просто задавать температуру как на механических моделях. Поэтому можно экономить еще больше, например, уменьшая температуру, когда в помещении никого нет, чтобы тепло не расходовалось бесполезно.

Терморегуляторы характеризуются чувствительностью к изменению температуры, — чаще 1,0 – 0,5 градусов, и скоростью реакции на изменение температуры в помещении на минимальный предел чувствительности, – обычно в районе 1 минуты.

Также учитывается и диапазон регулировки температуры в помещении, — обычно находится в пределах +5 — +30 град С. Дорогие системы снабжаются и блокировкой от детей и возможностью выноса датчика.

Выносной датчик обязательно понадобится, если радиаторы установлены за декоративной решеткой. В этом случае температура у радиатора будет отличаться в большую сторону от температуры в комнате, а КПД радиатора будет ниже.

Если индивидуальная система отопления из современных трубопроводов и радиаторов не была снабжена термоголовками, то это нужно исправить, — зачем выбрасывать значительные деньги на никому не нужное тепло? Возможно, что исходя из конкретной обстановки, целесообразно установить терморегуляторы только в каких-то отдельных комнатах …

термостатическая головка, принцип работы термокрана, установка крана, как работает, как установить вентиль

Содержание:

Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.


В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Принцип работы термоклапана

Регулировать температуру можно с помощью термоголовки для радиатора отопления.

Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.


Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого  метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.


Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Правила выбора термостатической головки

Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.


К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

  • С установленным внутри термоэлементом.
  • Программируемые.
  • С внешним датчиком температуры.
  • Антивандальные.
  • С внешним регулятором.

Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

Выносной датчик температуры

Использование выносного датчика необходимо еще в нескольких случаях:

  • Радиаторы отопления с терморегулятором закрыты плотными шторами.
  • В непосредственной близости расположен дополнительный источник тепловой энергии.
  • Батарея располагается под большим подоконником.

Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.


Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.

Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.

Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.


Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

  • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
  • Для фиксации термоголовки нужно слегка нажать на устройство.
  • О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.


Работа протекает в следующем порядке:

  • С помощью дюбелей к стене крепят пластину.
  • На пластине закрепляют корпус устройства.
  • Посредством хомутов на стене фиксируют капиллярную трубку.
  • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
  • Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.


Как выбрать термоголовку для радиатора отопления

В настоящее время вопрос энергосбережения стоит достаточно актуально, так как происходит постоянное повышение стоимости энергоносителей.

Одним из решений, позволяющих экономить тепловую энергию в доме, является терморегулятор для радиатора, при установке которого можно получить уменьшение расхода тепла до 25%, а и при правильном регулировании, и до 50%.

Правильно подобранные термоголовки (термостатические регуляторы), позволяют не только получить отопительную систему экономной и энергоэффективной по расходу теплоносителя, но что немало важно получить максимальный комфорт в конкретном помещении в холодное время года. Для этого целесообразно правильно выбрать термоголовки с учетом Вашей системы отопления и расположения радиаторов, о чем и пойдет речь в этой статье.

  1. по резьбе клапана
  2. для какого радиатора
  3. по внешнему виду
  4. по цвету

Назначение термоголовки

Термоголовки (термостатические регуляторы) - это термостатические контролирующие механизмы автоматического действия в современных системах отопления для поддержания необходимой комнатной температуры в помещениях. Работая в комплекте с термостатическим клапаном термоголовки позволяют значительно увеличить энергоэффективность квартиры, коттеджа или всего здания в целом.

Первые радиаторные термостаты, предназначенные для поддержания постоянной комнатной температуры, начали производится еще в 1943 году фирмой Danfoss, и со временем многие европейские производители только постоянно улучшают технические параметры, дизайн термостатических головок, внедряют инновационные технологии и выпускают очень эффективные изделия.

Основная задача термоголовки – воспринимать температуру окружающей среды и посредством воздействия на регулирующий механизм термостатического клапана, ограничивать или увеличивать поток теплоносителя, который поступает в отопительный прибор. Такой метод регулирования называется количественным, поскольку термостатический клапан определяет количество поступающего в радиатор теплоносителя, регулируя таким образом теплоотдачу непосредственно радиатора.

Устройство термоголовки. Термостатический регулятор имеет корпус, специальный сильфон с наполнителем, реагирующим на изменения температуры воздуха, шток термостатического элемента, присоединительный механизм, позволяющий зафиксировать термоголовку на термостатическом клапане. В середине корпуса термоголовки находится специальный сильфон, который заполнен средой термочувствительной к изменениям окружающей температуры воздуха.

Работа термоголовки заключается в следующем, нагретый комнатный воздух воздействует на термочувствительный наполнитель, который находится в замкнутом пространстве, в результате он начинает расширяться. При этом сам сильфон увеличивается в объеме и через шток термоголовки воздействует на шток термостатического клапана.

Наполнитель в современных термоголовках бывает двух видов: жидкостной или газоконденсатный.

При производстве жидкостных терморегуляторов применяют специальные наполнители – ацетон, толуол или их производные, в газовых– используется газоконденсатный заполнитель. Жидкостные термоголовки являются более распространёнными, так как процесс производства таких терморегуляторов проще, а газоконденсатные комнатные терморегуляторы довольно новое направление.

Отличаются они скоростью срабатывания, жидкостные уступают по времени регулирования комнатной температуры газоконденсатным.

(С более детальной информацией про работу термоголовок Вы можете ознакомиться в нашей статье Устройство и принцип работы термоголовки для радиаторов).

Виды термоголовок

Термоголовки бывают различных типов, и многие производители предлагают их в таких модификациях:

Термоголовки с встроенным термоэлементом. Это обычные терморегуляторы для радиаторов отопления, которые устанавливаются в большинстве случаев. Так как обычно имеется возможность установить терморегулятор горизонтально по отношению к полу, чтобы комнатный воздух имел свободный доступ к корпусу термоголовки.



Термоголовки с выносным температурным датчиком. Эти терморегуляторы применяются если нет возможности установить термоголову горизонтально либо монтаж затруднен другими причинами. Например, радиаторы отопления расположены за плотными шторами, в непосредственной близости от термоголовки находится дополнительный источник тепла, радиатор расположен под подоконником большой ширины. В таких случаях применяются термоголовы с выносным датчиком температуры с капиллярной трубкой длиной 2, или 5, или 10 метров.

Термоголовки с внешним регулятором. Применяются в тех же случаях, как и термоголовки с выносным датчиком. Отличие в том, что регулятор температуры находится непосредственно на стене, это очень удобно, когда доступ до радиаторов очень сильно затруднен в результате установки декоративных решеток либо мебели.



Антивандальные термоголовки.  Обычно устанавливаются в зданиях общественного пользования, таких как детские сады, школы, больницы, офисные или торговые центры. Это позволяет исключить или ограничить доступ к термоэлементам от неквалифицированного или несанкционированного вмешательства.



Электронные (программируемые) термоголовки. Отличие программируемых терморегуляторов от обычных термоголовок заключается в том, что датчик температуры реагирует на изменения комнатной температуры каждые 1-2 минуты, и сразу же передает сигнал на электродвигатель, который воздействует на шток термостатического клапана, регулирующего подачу теплоносителя на радиатор. Таким образом происходит очень точное и практически мгновенное регулирование теплоносителя и теплоотдачи радиатора. Плюс есть возможность установки различных программ (например, для будних и выходных дней), или же программирование температуры по временным периодам (утро, день, вечер, ночь). С помощью электронных термоголовок достигается точное регулирование, экономия энергоносителей 40%-50% и максимальный температурный комфорт в комнате.

Отдельно хочется указать что большинство производителей предлагают широкий ассортимент дизайнерских термоголовок, различных по форме и цвету. Зачастую это жидкостные термоголовки с встроенным термоэлементом, различной конфигурации и широкой цветовой гаммы, вплоть до покрытия терморегуляторов золотом. Такие термоголовки отлично выполняют основную задачу регулирования температуры в комнатах, а также позволяют достичь выполнения дизайнерских решений и оригинально дополняют неповторимый интерьер. Это такие известные производители как Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz, Danfoss.

Как правильно выбрать термоголовку для радиатора

При выборе термоголовки, у каждого клиента своя задача и видимость этого процесса. Кто-то, например, хочет выбрать красивый терморегулятор, который подойдет по дизайну, для кого то важен именно цвет, а кому-то важно только то, чтобы она подошла по резьбе и была не дорогая, так как у клиента уже установлены батареи давно. Поэтому мы дадим ответ каждому клиенту и каждому запросу!

По резьбе клапана

В Украине есть 4-е варианта разной резьбы под термоголовки:

  • M30x1. 5
  • M28x1.5
  • M23.5x1.5 (Danfoss Click)
  • Giakomini

Если вы не знаете какой у вас размер, то вам необходимо сопоставить по фото снизу. Тоесть, тот клапан котоый похож на ваш и есть ваш размер!

М30х1.5

Довольно универсальным размером для монтажа термоголовки является резьба подключения М30х1.5, такие производители, как Oventrop, Honeywell, Valtec, MNG, Heimeier, Schlosser производят клапана именно с таким размером резьбы.

Для клапанов, с довольно часто встречающимся подключением М30х1,5, на рынке представлен широкий выбор термоголовок. Вот некоторые термоголовки M30x1.5, пользующиеся  у покупателей популярностью.



М28х1.5

Широко представлены на рынке термостатические клапана с резьбой М28х1.5 у таких производителей, как Herz, Comap, Pettinaroli, Giacomini.

На клапана с таким подключением М28х1,5 можно установить термоголовы торговой марки Herz. В нашем интернет магазине представлен широкий выбор данных термоголовок М28х1,5.



М23,5х1.5 (Danfoss Click)

У компании Danfoss есть своя запатентованная система "клик" с резьбой подключения М23,5х1.5. На данные клапана устанавливается термоголовка Danfoss серии RA 2991.



По существующему радиатору

Если у Вас установлены стальные, алюминиевые, биметаллические или чугунные радиаторы с боковым подключением, то просто необходимо определить какая резьба подключения у термостатического клапана, который подключен к радиатору. (Фото некоторых клапанов и термоголовок к ним были показаны ранее в разделе подключения термостатического клапана).

Если у Вас установлены стальные радиаторы с нижним подключением, то у большинства европейских и турецких производителей установлены термостатические вентильные вставки стандартного типа:

М30х1.5 - это радиаторы Kermi, Purmo, Korado, Henrad, Newstar, ECA, Korad.

Данные клапана имеют вот такой вид:

На данные клапана подходят термоголовки многих производителей, у которых указана резьба М30х1.5. При этом можно устанавливать как механичекие, так и электронные программируемые терморегуляторы.

Вот несколько моделей термоголовок для данного вида клапанов стальных радиаторов:

Есть и исключения, в некоторых моделях стальных радиаторов применяются иные термостатические вставки. Довольно часто можно встретить такую резьбу подключения.

М23,5х1.5 (Danfoss) - устанавливается на радиаторах Vogel &Noot, Romstal, Regulus. Вот такого вида:

На данные клапана в основном подходят термоголовы торговой марки Danfoss, и есть некоторые производители, у которых в ассортименте также есть терморегуляторы с таким подключением. Далее представлены модели идеально подходящие для данных клапанов.

По внешнему виду

Перейдите по этой ссылке, и выберите любую понравившеюся термоголовку, позвоните нам или отправьте запрос в Вайбере (Телеграме) и наш специалист задав пару вопросов определит, подходит ли такая продукция вам.

Производители. При выборе термоголовки следует помнить, что у многих европейских производителей вся продукция сертифицирована с установленными гарантийными обязательствами, что очень важно, так как термостатическая головка будет эксплуатироваться длительный период, и лучше один раз купить качественную термоголовку и получать комфорт в течении нескольких лет. У таких производителей как Danfoss, Oventrop, Honeywell, Valtec, MNG, Heimeier, Schlosser, Herz, Comap, Pettinaroli срок эксплуатации термоголовок составляет 10-20 лет.

Цена на большинство термоголовок достаточно приемлемая, а монтаж терморегуляторов не требует особых навыков, широкий выбор типов термоголовок и различная цветовая гамма позволяют создавать различным потребителям оптимальный температурный комфорт в комнатах, дополняя интерьер и дизайн помещений.

Таким образом термоголовка – это эффективное устройство, позволяющее поддерживать комфортную температуру воздуха в помещениях, и что очень актуально в наше время термоголовки дают возможность значительно сократить расходы по оплате энергоносителей как в многоэтажных домах, так и в частных коттеджах.



Дополнительные умные термоголовки | Netatmo

Принцип работы умной термоголовки для радиаторов отопления

Как работает умная термоголовка для радиаторов отопления?

В умную термоголовку интегрированы 2 датчика для измерения температуры в помещении. Они сравнивают температуру в комнате с заданной температурой и регулируют поток горячей воды к радиатору для достижения желаемой температуры.

Как взаимодействуют умные термоголовки для радиаторов?

Умные термоголовки коммуницируют только с реле на радиочастоте большого радиуса действия через защищенный протокол Netatmo. Реле использует Wi-Fi для связи с устройством для доступа в Интернет. Мы рекомендуем размещать реле в центральной точке Вашего дома. Общественные точки доступа в Интернет не поддерживаются.

Работают ли умные термоголовки при разрыве Wi-Fi соединения?

Если соединение Wi-Fi разорвано, умные термоголовки продолжают работать согласно расписанию и поддерживать временную заданную температуру. Отопление можно настроить также вручную на самих термоголовках.

Кто может управлять умными термоголовками?

Любой, у кого есть аккаунт Netatmo, подключенный к соответствующим продуктам

Одно ли и то же приложение используется для управления термостатом и умными термоголовками?

Да, приложение Netatmo Energy используется для управления умным термостатом и умными термоголовками.

Установка

У меня несколько радиаторов в одной комнате. Должны ли они все быть оснащены умными радиаторными термоголовками?

Умная термоголовка позволяет регулировать поток горячей воды, циркулирующей в радиаторе. Если в одной комнате у Вас больше одного радиатора, мы рекомендуем оснастить все радиаторы умными термоголовками, чтобы их можно было синхронизировать для обеспечения постоянной температуры.

Могу ли я оставить ручные термоголовки в моей установке?

Если Ваша установка имеет ручные клапаны, Вы можете либо оставить их как есть, либо заменить их умными термоголовками.

Могу ли я использовать термостат другого бренда с умными термоголовками Netatmo?

Нет, потому что термостат другого производителя может создавать помехи работе дополнительных умных термоголовок.

Что такое безнапорный радиатор? Нужно ли мне устанавливать умную термоголовку на подобный радиатор?

Безнапорный радиатор - это радиатор, который всегда должен быть включен, чтобы через него могла протекать горячая вода. Такой радиатор обычно устанавливается в гостиной или у входной двери. К нему не нужны никакие элементы управления, иначе можно повредить систему отопления. Поэтому умный радиаторный клапан здесь не нужен.

Организация моего дома

Сколько дополнительных умных термоголовок я могу установить к термостату или набору для радиаторов отопления?

Если у Вас уже установлен термостат, просто проверьте настройки в приложении Netatmo Energy, в нем будет отображено доступное количество термоголовок для установки. Если Вы только рассматриваете покупку термостата Netatmo или базового набора для радиатора отопления, то рассчитывайте, что вы можете установить не более 20 умных термоголовок в 10 разных комнатах.

Мне следует устанавливать умные термоголовки в каждой комнате дома?

Для оптимальных настроек отопления, мы рекомендуем устанавливать умную термоголовку на каждый радиатор. В зависимости от конфигурации Вашей системы отопления, тем не менее, возможно Вам потребуется оставить один радиатор без доп.оборудования во избежание образования повышенного давления в водном контуре. Проконсультируйтесь со специалистом по поводу данного вопроса.

Нужно ли устанавливать умную термоголовку в комнате, где установлен термостат?

Если в комнате, где установлен термостат, не установлены какие-либо умные термоголовки, то термостат будет работать в качестве регулирующего устройства в рамках данной комнаты. Тем не менее учитывайте, что если другой комнате потребуется подогрев, то комната, где расположен термостат, будет также обогреваться.

А что насчет комнат, которые не оборудованы умными термоголовками?

Комнаты, в которых не установлены умные термоголовки, прогреваются потоком горячей воды в радиаторе, который регулируется системой, установленной на текущий момент (ручным или стандартным клапаном).

Каким образом дополнительные умные термоголовки интегрируются в расписание работы термостата или базового набора для радиаторов отопления?

Если у Вас установлен умный термостат Netatmo, то у вас уже имеется расписание, настроенное в соответствии с Вашим распорядком дня. Умные термоголовки интегрируются в расписание таким образом, чтобы температура регулировалась индивидуально для каждой комнаты.

Могу ли я временно повысить температуру в определенной комнате после того, как термостат уже достиг установленной температуры?

Конечно, для того, чтобы временно повысить температуру в комнате, вы можете включить Boost режим в приложении, или вручную на самой термоголовке. Boost режим принудительно включает котел в обход расписания режима работы умного термостата.

Могу ли я задать в своем расписании более высокую температуру для конкретной комнаты, даже если термостат расположен в другой комнате?

Да, но помещение будет прогреваться только в соответствии с выбранным режимом работы:

  • В режиме ECO Priority, дополнительная умная термоголовка прогревается только в том случае, если комнате, где расположен термостат, также требуется подогрев, доп.термоголовка не будет превышать заданную температуру.
  • В режиме COMFORT Priority, дополнительные умные термоголовки могут активировать обогрев через термостат таким образом, чтобы они могли прогреть помещения, где они установлены, даже в случае, если помещение с установленным термостатом не требует обогрева.

Монтаж термоголовки на радиатор отопления

Дата

Задача

Заказчик

Адрес

Статус

Стоимость работы

15. 09.2020

Требуется заменить кран и произвести ремонт на радиаторе

Константин

Москва, Нащокинский, 5с4

выполнен 15.09.2020 в 13:00

19.10.2019

Заменить радиатор в Сосенском

Андрей

Москва, Веласкеса, 7к2

выполнен 19.10.2019 в 12:15

30.09.2019

Демонтировать радиаторы

Илья Вячеславович

Москва, Троицкая, 9к1

выполнен 30.09.2019 в 13:45

23.09.2019

Установить биметаллический радиатор

Мэри

Москва, Ангарская, 31

выполнен 23.09.2019 в 14:59

11.02.2019

Установить металлический радиатор отопления на готовые коммуникации

Наталья Борисовна

Москва, Онежская, 57/34

выполнен 11.02.2019 в 10:20

21.11.2018

Демонтировать радиатор отопления в ванной комнате

Максим Евгеньевич

Москва, Кастанаевская, 55к1

выполнен 21.11.2018 в 19:35

19.11.2018

Установить радиатор отопления на готовые коммуникации

Елена Викторовна

Москва, Амундсена, 17к2

выполнен 19. 11.2018 в 16:20

29.09.2018

Заказ № 14969

Светлана Валерьевна

Москва, Дыбенко, 16к1

выполнен 29.09.2018 в 19:00

23.09.2018

Заменить терморегуляторы

Светлана Валерьевна

Москва, Дыбенко, 16к1

выполнен 23.09.2018 в 20:00

12.09.2018

Заказ № 14487

Татьяна Николаевна

Москва, Островитянова, 28к1

выполнен 12.09.2018 в 12:35

20.08.2018

Поставить терморегуляторы на батареи отопления

Борис Николаевич

Москва, Пятницкое, 14

выполнен 20.08.2018 в 15:00

14.06.2018

Заказ № 12215

Людмила Анатольевна

Москва, Грузинская Б., 20

выполнен 14.06.2018 в 15:00

05.12.2017

Заменить подводящие трубы радиаторам отопления

Валентина Николаевна

Москва, Боровское, 19

выполнен 05.12.2017 в 15:00

13.10.2017

Устранить течь на радиаторе отопления

Константин

Москва, Нащокинский, 5с4

выполнен 13.10. 2017 в 11:00

02.10.2017

Переделать стояк отопления

Марина Ивановна

Москва, Зыковский Н., 4с1

выполнен 02.10.2017 в 16:00

02.10.2017

Заменить участки труб

Александра Александровна

Москва, Академика Янгеля, 14к4

выполнен 02.10.2017 в 12:30

29.09.2017

Установит краны на чугунные радиаторы

Марина Ивановна

Москва, Зыковский Н., 4с1

выполнен 29.09.2017 в 12:00

21.09.2017

Заменить радиатор отопления

Дмитрий Юриевич

Москва, Вилиса Лациса, 11к4

выполнен 21.09.2017 в 12:00

07.09.2017

Заменить радиаторы отопления Rifar Base 500

Татьяна Анатольевна

Москва, Академическая Б., 73к3

выполнен 07.09.2017 в 15:00

07.09.2017

Установить краны с термоголовками

Михаил Ватславович

Москва, Сивцев Вражек, 9А

выполнен 07.09.2017 в 16:00

23.08.2017

Заменить мойку Blanco

Алла Вячеславовна

Москва, Ростовская, 3

выполнен 23. 08.2017 в 15:20

28.07.2017

Установить стальной радиатор отопления

Екатерина Владимировна

Москва, Комсомольский, 45

выполнен 28.07.2017 в 16:20

11.07.2017

Установить радиаторы отопления в квартире

Карен Размикович

Москва, Рублёвское, 89

выполнен 11.07.2017 в 18:30

07.07.2017

Поставить биметаллические радиаторы

Карен Размикович

Москва, Рублёвское, 89

выполнен 07.07.2017 в 10:00

21.06.2017

Заменить радиаторы отопления

Вера Сергеевна

Москва, Тёплый Стан, 3к1

выполнен 21.06.2017 в 12:40

16.05.2017

Установить радиатор отопления

Игорь Анатольевич

Москва, Староволынская, 12к1

выполнен 16.05.2017 в 12:00

22.04.2017

Проконсультировать по установки радиатора

Валентина Николаевна

Москва, Староволынская, 12к1

выполнен 22.04.2017 в 10:30

03.04.2017

Установить напольный радиатор отопления

Елена Павловна

Москва, Выборгская, 7к1

выполнен 03. 04.2017 в 18:20

03.02.2017

Установить биметаллический радиатор отопления

Татьяна Сергеевна

Москва, Кочновский проезд, 4к1

выполнен 03.02.2017 в 15:35

23.01.2017

Установить краны на радиаторы отопления

Абдула

Москва, Большой Трёхгорный переулок, 15с1

выполнен 23.01.2017 в 20:40

13.01.2017

Демонтировать радиаторы отопления

Павел Сергеевич

Москва, Климашкина, 21

выполнен 13.01.2017 в 20:00

19.12.2016

Повесить радиатор отопления на штатное место

Ирина Викторовна

Москва, Академика Семёнова, 11к1

выполнен 19.12.2016 в 13:20

16.12.2016

Повесить радиатор

Татьяна Евгеньвна

Москва, проспект Вернадского, 94к1

выполнен 16.12.2016 в 14:00

14.12.2016

Развернуть терморегулятор на радиаторе

Роман Владимирович

Москва, Ленинский проспект, 95

выполнен 14.12.2016 в 13:00

21.10.2016

Установить радиаторы отопления

Татьяна Евгеньвна

Москва, проспект Вернадского, 94к1

выполнен 28. 11.2016 в 12:40

19.10.2016

Заменить кран на радиаторе

Сергей Алексеевич

Москва, Владимирская 1-я, 23к2

выполнен 19.10.2016 в 18:30

Как подключить и настроить термостатический клапан?

Соответственно, можно изменять степень нагрева отопительного прибора в зависимости от температурных условий в помещении. Это дает существенную экономию затрат на отопление при постоянном поддержании комфортной температуры. Наиболее высокую эффективность монтаж термостата дает в автономных системах отопления. Однако и в централизованных сетях при наличии теплового счетчика на каждом радиаторе он сможет обеспечить значительную экономию.

Чтобы регулировка была корректной, а работа оборудования — надежной, нужно иметь представление о том, как подключить термостатический клапан правильно и как выполнить его настройку.

Картинки по запросу Как подключить и настроить термостатический клапан

Подключение термостатического клапана

Местом монтажа термостатического клапана, независимо от типа разводки отопительной системы, является подающая труба. При этом в однотрубной системе обязательно предусматривается установка байпаса. Это труба, которая выполняет роль перемычки между подключением к батарее напорной и обратной магистрали. Наличие байпаса позволяет теплоносителю идти в обход радиатора при перекрытии клапаном подачи на него. В двухтрубных системах необходимости в установке байпаса нет.

Порядок действий, как установить на радиатор термостатический клапан:

  • Подготовительный этап. Подача теплоносителя в стояке перекрывается, остатки воды сливаются в ведро.
  • На сгоне со стороны трубопровода нарезается резьба при помощи плашки (на металлических трубах) или выполняется установка соединительных фитингов с «американкой» (на полипропиленовых трубах). Устанавливается контргайка на сгоне от радиатора.
  • При помощи контргаек терморегулятор прикручивается к сгонам. На завершающем этапе монтажа обе гайки затягиваются одновременно при помощи двух ключей. Герметизация резьбовых соединений обеспечивается при помощи фум-ленты.

Чтобы обеспечить корректную работу термоголовки, важно установить ее в правильном положении. Если терморегулятор монтируется в верхней части радиатора, то термоголовку нельзя устанавливать вертикально (ручкой вентиля вверх). В таком положении она будет нагреваться восходящими потоками теплого воздуха от батареи и ограничивать подачу теплоносителя слишком рано. Если термостат ставится на нижней трубе, то ограничений по положению термоголовки нет — ее можно ставить как горизонтально, так и вертикально.

Настройка термостатического клапана

Также важно знать, как настроить термостат, чтобы он правильно регулировал подачу теплоносителя. Настройка выполняется при полностью закрытых дверях и окнах в помещении, чтобы тепло не выходило наружу.

В центре комнаты на высоте равной половине высоты потолка устанавливается термометр. Для его установки можно использовать стремянку или какую-нибудь подставку. После этого включается отопление, вентиль термостатического клапана должен быть полностью открыт. Когда температура в комнате увеличится на 5-7 °С, подача теплоносителя на радиатор перекрывается (ручку терморегулятора нужно повернуть в обратном направлении). После этого нужно следить за показаниями термометра. Когда температура в комнате снизится до желаемого уровня, например, 20-21 °С, нужно медленно поворачивать ручку термоголовки в сторону увеличения до того момента, пока не будет слышен шум протекающей внутри воды. Это положение ручки и будет оптимальным. Его нужно запомнить. Также можно сделать специальную отметку на корпусе устройства.

Термостатические клапаны для радиаторов | Castrads

Использование термостатических клапанов

Термостатические клапаны могут дать значительную экономию энергии, но они требуют небольшой настройки, чтобы добиться нужного комфорта.
При включенном обогреве установите термостатический клапан наполовину. Оставьте это значение как минимум на час. Если он кажется немного прохладным, увеличьте температуру, повернув ручку на пол-оборота против часовой стрелки. Аналогичным образом, если слишком тепло, уменьшите настройку температуры, повернув ручку на пол-оборота по часовой стрелке.Продолжайте так, пока в комнате не достигнет желаемой температуры, оставляя не менее часа между каждым изменением.

Снятие радиатора для обслуживания или отделки

Термостатические радиаторные клапаны предназначены для пропускания небольшого количества воды при определенных температурах даже в полностью закрытом состоянии. Все термостатические радиаторные клапаны Castrads поставляются с декоративной крышкой, которая может полностью закрыть клапан. Это всегда следует использовать при удалении радиатора из системы, чтобы предотвратить утечку во время работ.

Однотрубная паровая установка

Паровой TRV в однотрубной паровой системе позволяет в гораздо большей степени контролировать тепловую мощность вашего радиатора. При установке необходимо обратить внимание на несколько ключевых моментов, чтобы убедиться, что она работает наилучшим образом.

  1. Положение - TRV должен находиться примерно на треть или половину пути вверх по радиатору. Если вы заказали у нас новый радиатор, мы сделаем отверстие в литой детали для установки TRV.
  2. Отвод пара - Для правильной работы TRV требуется отвод пара. Он будет находиться в коробке вместе с TRV и должен быть вставлен в бобышку с внутренней резьбой 1/8 "NPT на клапане и предназначен для прямого хвостовика.
  3. Ориентация клапана - клапан сконструирован таким образом, что органы управления установлены горизонтально, а пароотводчик - вертикально. Это позволяет ему работать наиболее эффективно и обеспечивает легкий доступ к элементам управления клапана.

MYSON: Отопление с помощью инноваций!

Теперь вы можете контролировать температуру по комнате!

Радиаторные клапаны

Myson TRV II обеспечивают рентабельный метод повышения энергоэффективности, позволяя контролировать температуру в вашем доме, комната за комнатой. Выберите точную температуру, которую вы хотите в каждой комнате, и Myson TRV II автоматически ее поддерживает. Установить Myson TRV II быстро и легко: здесь нет сложной сантехники, а стоимость удивительно мала по сравнению с экономией, которую вы увидите на счетах за отопление год за годом.

Клапан TRV II

Вот как работает уникальный клапан TRV II компании Myson:

  • Каждый TRV II имеет чувствительный элемент, который состоит из заполненной жидкостью капсулы с погруженным сильфоном и толкателем;
  • При повышении температуры окружающей среды жидкость в металлической капсуле датчика расширяется и сжимает сильфон, в результате чего встроенный толкатель закрывает клапан;
  • Когда температура окружающей среды в помещении падает, жидкость в капсуле сжимается, позволяя сильфону втягивать шток толкателя и открывать клапан.

Дополнительное преимущество:
Еще одна особенность TRV II - это два встроенных стопорных штифта, позволяющих заблокировать температуры при одной настройке или ограничьте ее определенным диапазоном температур.

Комфорт, безопасность и долговечность

Майсон TRV II:

  • Регулирует уровень тепла в отдельных помещениях, как зональный клапан;
  • Автоматически отключается, когда потребность в тепле удовлетворяется;
  • Имеет блокировку или регулировку ограниченного диапазона для предотвращения взлома;
  • Обеспечивает оптимальный комфорт при сокращении потерь энергии и затрат на отопление.

Технические данные:

  • Только для систем горячего водоснабжения
  • Максимальное рабочее давление 145 фунтов на кв. Дюйм
  • Максимальная температура воды 248 ° F
  • Соответствует ISO 9002
  • Сенсорный элемент, заполненный жидкостью
  • Постоянная времени: 26 мин.
  • Гистерезис
  • Настройка диапазона окружающей среды от 46 ° F до 83 ° F
  • Нормальная настройка 68 ° F
  • Настройка замораживания 46 ° F
  • Максимальный перепад давления 8 фунтов на кв. Дюйм

Клапан Myson TRV II имеет зубчатый экономичное положение (установлено на 68 ° F), которое дает предупреждение когда клапан повернут на более высокие температуры.

Полнопоточные клапаны Myson

Полнопоточный тяжеловесный клапан MYSON - это высокопроизводительный клапан для управления включением / выключением. В механизме невыдвижного шпинделя используется двойное кольцевое уплотнение, способное выдерживать давление 145 фунтов на кв. Дюйм при 245 ° F как в полностью открытом, так и в закрытом положении. Поскольку приложения, для которых подходит FullFlow, предъявляют более высокие эксплуатационные требования, механизм был изобретательно разработан, чтобы обеспечить техническое обслуживание во время эксплуатации.Шпиндель можно снять для обслуживания, в то время как плунжер остается надежно запечатанным, предотвращая внезапные утечки воды из системы.

Маховик FullFlow и запорная крышка изготовлены из высококачественного АБС-пластика и привинчены к шпинделю клапана. Маховик имеет гладкий внешний вид и поверхность, которую легко чистить.

  • Максимальное рабочее давление 145 фунтов на кв. Дюйм
  • Максимальная температура воды 248 ° F
  • Соответствует ISO-9002
  • Доступен в высококачественной полированной хромированной отделке.
  • Один клапан для медной компрессионной или железной трубной резьбы
  • Двойное кольцевое уплотнение и неподнимающийся шпиндель
  • Кольцевое уплотнение на штуцере гарантирует водонепроницаемость
  • Медная компрессионная или входная внутренняя трубная резьба
  • Выходное отверстие - 1/2 дюйма, наружная резьба BSPT
  • Все клапаны поставляются с основанием с резьбой для номинальной резьбы 1/2 дюйма и подходящей стяжной гайкой и обжимным кольцом.

запорный орган для двухтрубных систем отопления

Myson предлагает два регулируемых корпуса клапана для двухтрубных систем отопления: вертикальный угол и прямой корпус

  • Штампованная латунь, никелированная
  • Максимальное рабочее давление 145 фунтов на кв. Дюйм
  • Максимальная температура воды 248 ° F
  • Медная компрессионная или входная внутренняя трубная резьба
  • Выходное отверстие - 1/2 дюйма, наружная резьба BSPT

Чтобы определить поток через запорные клапаны, выберите тип корпуса * и расчетное падение давления в фунтах на квадратный дюйм.В таблице ниже показан коэффициент Cv ** для каждого стиля и настройки клапана. Используйте это уравнение для расчета расхода:

* Корпус каждого клапана поставляется в закрытом положении
** Cv = галлонов в минуту при перепаде давления 1 фунт / кв. Дюйм

Дистанционный датчик

Дистанционный датчик

Myson помогает нашему клапану выполнять работу, которую не может выполнить стандартный клапан.

Используйте наш дистанционный датчик, когда размещение клапана затрудняет или делает невозможным правильное определение температуры воздуха, например, когда его необходимо разместить за мебелью или занавесками, или когда клапан находится под прямыми солнечными лучами. TRV II настроен и работает точно так же, как стандартный клапан, за исключением того, что длина капиллярной трубки соединяет ДАТЧИК с КЛАПАНОМ.

Дистанционный регулятор

Дистанционный регулятор

Myson позволяет легко регулировать температуру там, где ручной доступ к клапану затруднен. Дистанционный регулятор может быть установлен на стене на расстоянии от 6 до 15 футов от клапана. Дистанционный регулятор следует размещать так, чтобы воздух мог беспрепятственно проходить над ним.

Термоэлектрические радиаторные клапаны

Термоэлектрические радиаторные клапаны Myson могут использоваться для точного регулирования температуры в помещении с помощью комнатного термостата или центрального пульта управления (термостат и трансформатор не входят в комплект).

Эти клапаны Myson можно размещать за длинными занавесками, в коробках или под прямыми солнечными лучами без потери рабочих характеристик. Комнатный термостат устанавливается в оптимальной точке на стене и может использоваться для управления одним или несколькими термоэлектрическими клапанами, обеспечивая одинаковое регулирование температуры во всей зоне управления.

Встроенный индикатор дает визуальное подтверждение того, открыт или закрыт клапан.

Производительность

Технические характеристики

Термостатический корпус для двухтрубных систем отопления

Конструкция корпуса клапана термостатического радиатора Myson TRV II позволяет клапану работать правильно при всех перепадах давления в любом направлении потока без потери рабочих характеристик.Корпус термостатического клапана для двухтрубных систем отопления доступен в корпусах с вертикальным, прямым и горизонтальным углом.

Характеристики:

  • Никелированный корпус из штампованной латуни
  • Максимальная температура воды 248 ° F
  • Заглушка для ввода в эксплуатацию - белая
  • Медная компрессионная или входная внутренняя трубная резьба
  • Выходное отверстие - 1/2 дюйма, наружная резьба BSPT

Характеристики расхода TRV II

Примечание: открытие клапана определяется разницей температур между датчиком (комнатная температура) и заданное значение на клапане. Типичная конструкция требует разницы уставок 4 ° F, т. Е. Когда комнатная температура на датчике составляет 64 ° F, а TRVII установлен на контрольную температуру 68 ° F (настройка III), можно определить расход через клапан линией заданного значения 4 ° F, показанной на рисунке выше.

Клапаны

MYSON TRV работают бесшумно до перепадов давления около 8 фунтов на кв. Дюйм. Чтобы избежать шума или дребезжания воды, хорошая практика проектирования предполагает, что расчетное давление должно быть ниже этого порогового значения.

H * с головкой 2TRV или головкой 2TRV (удаленный датчик)
h * оснащен головкой 2TRV ADJ (дистанционный регулятор)

Преимущества термостатических радиаторных клапанов для старых систем водяного отопления

Если у вас есть старый дом с водяным отоплением и только одним термостатом на весь дом, поддержание равномерной температуры может быть затруднено, поскольку в некоторых комнатах / зонах слишком жарко или слишком холодно по отношению к другим. Когда была установлена ​​система отопления, каждый радиатор был подключен к одному набору труб, что не позволяло осуществлять индивидуальный контроль. В готовом доме может быть сложно выполнить повторную прокладку труб без значительных разрушений и затрат на строительство, поэтому одно из решений, которое может сработать, - это установка термостатических регулирующих клапанов (ТРК) на отдельных радиаторах.

Новая установка TRV

TRV - это саморегулирующийся клапан, который работает, изменяя поток горячей воды к одному радиатору. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса.При изменении температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его открываться или закрываться.

Honeywell eTRV

Традиционного ТРВ работать без необходимости электрической энергии и устанавливается путем удаления старого ручных запорного клапана и заменить его ТРЕТ, которая легко контролируется поворот диска для регулировки температуры. Как и многие другие устройства сегодня, доступны электронные «умные» версии.Эти клапанные головки, известные как eTRV, могут питаться от батарей или подключаться к домашней электросети. Их можно запрограммировать с настройками времени и температуры, и есть даже версии, которые можно программировать и контролировать с помощью приложения для смартфона, как интеллектуальный термостат для всего дома или зонированной системы, такой как Nest или Honeywell Lyric.

Есть два места, где нельзя устанавливать TRV - первое - в ванных комнатах. Это связано с тем, что тепло, производимое ванной / душем, заставит TRV отключать тепло от радиатора, что означает, что он не сможет бороться с конденсацией.Второе место - в той же комнате, где находится главный термостат отопления. Главный термостат напрямую связан с котлом, поэтому, имея TRV в той же комнате, они будут бороться за контроль, и если TRV победит, отопление для всего дома отключится.

Наряду с созданием более комфортной и сбалансированной отопительной среды с помощью термостатических радиаторных клапанов мы можем сэкономить деньги за счет снижения потерь тепла, попадающих в комнаты, которые обычно перегреваются, или комнаты, которые не используются часто, такие как гостевая спальня или дополнительная комната.

% PDF-1.4 % 241 0 объект > эндобдж xref 241 82 0000000016 00000 н. 0000002783 00000 н. 0000002885 00000 н. 0000003014 00000 н. 0000003915 00000 н. 0000004129 00000 н. 0000004324 00000 п. 0000004543 00000 н. 0000004720 00000 н. 0000004930 00000 н. 0000005276 00000 н. 0000005495 ​​00000 н. 0000005769 00000 н. 0000005972 00000 н. 0000006513 00000 н. 0000006733 00000 н. 0000007023 00000 н. 0000007300 00000 н. 0000007587 00000 н. 0000007797 00000 н. 0000008191 00000 н. 0000008625 00000 н. 0000008783 00000 н. 0000009156 00000 н. 0000011237 00000 п. 0000011452 00000 п. 0000011734 00000 п. 0000012092 00000 п. 0000014227 00000 п. 0000014410 00000 п. 0000018415 00000 п. 0000018485 00000 п. 0000022160 00000 п. 0000022375 00000 п. 0000022661 00000 п. 0000026680 00000 п. 0000029952 00000 н. 0000030006 00000 п. 0000030252 00000 п. 0000030448 00000 п. 0000030653 00000 п. 0000033993 00000 п. 0000036555 00000 п. 0000040618 00000 п. 0000045002 00000 п. 0000047097 00000 п. 0000050688 00000 п. 0000053082 00000 п. 0000053223 00000 п. 0000056937 00000 п. 0000058858 00000 п. 0000059024 00000 н. 0000059070 00000 н. 0000059138 00000 п. 0000059208 00000 п. 0000059286 00000 п. 0000059440 00000 п. 0000060652 00000 п. 0000060870 00000 п. 0000061006 00000 п. 0000062418 00000 п. 0000062626 00000 п. 0000062725 00000 п. 0000062818 00000 п. 0000063485 00000 п. 0000063712 00000 п. 0000063820 00000 п. 0000064595 00000 п. 0000064820 00000 н. 0000079977 00000 н. 0000080016 00000 п. 0000082932 00000 п. 0000085672 00000 п. 0000088550 00000 п. 0000092244 00000 п. 0000095015 00000 п. 0000098199 00000 п. 0000102180 00000 н. 0000105507 00000 н. 0000108773 00000 н. 0000112664 00000 н. 0000001936 00000 н. трейлер ] / Назад

0 >> startxref 0 %% EOF 322 0 объект > поток hb```` ̀

Как установить блочный нагреватель

Подготовка автомобиля к работе в зимнее время может быть проблемой для большинства, но установка простого блочного обогревателя может устранить большинство, если не все, проблемы с автомобилем. Если вам интересно, как установить блочный обогреватель, это краткое руководство предоставит вам всю информацию, необходимую для того, чтобы нагреть автомобиль и подготовить его к работе при минусовых температурах.

Что такое блочный нагреватель?

Блочный обогреватель - это гениальная, бесценная часть автомобильной технологии , которая может помочь вашему автомобилю работать и более надежно запускаться при низких температурах. Нагреватель блока работает, нагревая двигатель и моторные жидкости автомобиля, позволяя моторному маслу более эффективно циркулировать в двигателе.Конечный результат - меньше времени на ожидание, пока двигатель достигнет оптимальных рабочих температур.

Блочные нагреватели состоят из двух основных компонентов - нагревательного элемента и шнура питания. Нагревательный элемент установлен в порту блока цилиндров (часть двигателя, в которой, помимо прочего, находятся цилиндры). Нагревательный элемент отдает тепло двигателю, используя энергию, подаваемую через шнур.

Типы блочных нагревателей и способы их настройки

Прежде чем вы решите приобрести блочный обогреватель, очень важно знать различные типы блочного обогревателя.Есть пять типов, которые нужно пройти: встроенные нагреватели, нагреватели замораживающей пробки, нагреватели картриджей, нагреватели сливных пробок и нагреватели масляного поддона. Разрешите вкратце подытожить каждый тип блочного обогревателя и процесс установки.

Встроенный нагреватель

Встроенные обогреватели

- это самый традиционный способ отвода тепла к двигателю вашего автомобиля, а также один из самых надежных типов блочных обогревателей. Встроенные нагреватели работают просто, но очень эффективно. Жидкость, циркулирующая по шлангу охлаждающей жидкости, проходит через недавно установленный нагреватель.

Этапы установки
  • Разрежьте шланг охлаждающей жидкости на две части с помощью ножниц.
  • Возьмите входной порт блочного нагревателя и подсоедините его к одному концу только что отрезанного шланга
  • Возьмите выходной порт блочного нагревателя и подсоедините его к другому концу только что отрезанного шланга.

Нагреватель контура замерзания

Этот тип блочного обогревателя идеально подходит для автомобилей с морозильными пробками. Подогреватели свечи замораживания очень эффективны и могут быстро довести рабочую температуру двигателя до температуры.Однако установка может стать проблемой для тех, кто не разбирается в автомобилях.

Нагреватель замораживающей свечи напрямую нагревает охлаждающую жидкость двигателя, чтобы поддерживать ее жидкую консистенцию. Поначалу настройка обогревателя может быть сложной задачей, но вы сразу разберетесь с ней после первого выстрела.

Этапы установки
  • Слейте охлаждающую жидкость из двигателя автомобиля
  • Обратитесь к руководству пользователя, чтобы узнать, как удалить пробку морозильной камеры.
  • Убедитесь, что уровень оставшейся охлаждающей жидкости ниже, чем на пробке морозильной камеры.
  • Вытрите остатки охлаждающей жидкости из отверстия для пробки замораживания
  • Снимите уплотнительное кольцо нагревателя блока.
  • Проверьте отверстие, на мгновение поместив нагреватель блока в заглушку отверстия для замораживания, убедившись, что нет контакта с другими компонентами
  • Снимите нагреватель блока и отметьте его положение относительно отверстия для замораживающей пробки
  • Снова установите уплотнительное кольцо
  • Вставьте нагреватель блока в предыдущее отверстие
  • Залейте в двигатель охлаждающую жидкость, проверяя герметичность
  • Подсоедините бортовую сеть автомобиля к блоку обогревателя

Совет: одну из стопорных пробок двигателя снять легче, чем другие.Найдите этот разъем для более быстрой настройки. Кроме того, используйте силиконовый герметик вокруг уплотнительного кольца для дополнительной защиты от влаги и протечек.

Нагреватель картриджа

Картриджные нагреватели

невероятно эффективны и просты в установке, но подходят не для каждой модели автомобиля. Этот тип обогревателя совместим только с автомобилями с соседними металлическими корпусами и баками с охлаждающей жидкостью. Если это не описывает компоновку двигателя вашего автомобиля, вам нужно искать другие варианты обогрева.

Патронные нагреватели используют теплопроводность для быстрого отвода тепла к охлаждающей жидкости двигателя.Установка выполняется за считанные минуты, при этом риск утечки практически нулевой. Эти два фактора делают картриджные нагреватели дорогим, но стоящим вариантом.

Этапы установки
  • Найдите отверстие в верхней части двигателя
  • Продвиньте патронный нагреватель через блок цилиндров
  • Защелкните зажим сбоку блока, чтобы он не соскользнул
  • Возьмите шнур питания и протяните его к решетке автомобиля, чтобы облегчить доступ в будущем.

Совет: нанесите обильное количество силиконового герметика вокруг соединения картриджного нагревателя, чтобы предотвратить повреждение от влаги.

Нагреватель сливной пробки

Нагреватель сливной пробки практически идентичен нагревателю конической пробки. Единственное ключевое отличие состоит в том, что это устройство заменяет сливную пробку двигателя, а не одну из пробок замораживания.

Установка нагревателя сливной пробки в значительной степени идентична процессу настройки нагревателя сливной пробки.

Этапы установки
  • Слейте охлаждающую жидкость из двигателя автомобиля
  • Вытрите остатки СОЖ с внутренней резьбы отверстия
  • Используйте уплотнительную ленту на внутренней резьбе для дополнительной защиты от протечек
  • Закрепите нагреватель блока в резьбовом отверстии дренажного порта
  • Залейте в двигатель охлаждающую жидкость, проверяя герметичность
  • Подсоедините бортовую сеть автомобиля к блоку обогревателя

Нагреватели масляного поддона

Концепция нагревателя масляного поддона проста, но эффективна.Этот тип блочного нагревателя поставляется с клейкой подушечкой, которая позволяет ему приклеиваться к масляному поддону двигателя автомобиля или масляному поддону трансмиссии. Установить эти обогреватели не может быть проще.

Этапы установки
  • Очистите внешнюю поверхность масляного поддона двигателя и / или масляного поддона трансмиссии с помощью очистителя тормозов
  • Удалите защитную бумагу нагревателя блока, чтобы открыть клеевой слой.
  • Наклейте нагреватель блока на внешнюю поверхность масляного поддона двигателя и / или масляного поддона трансмиссии

Совет: не стесняйтесь прикреплять нагреватель масляного поддона к обеим поддонам для повышения эффективности нагрева

Последние слова

И на этом, смажьте обезьяны, завершается наше руководство по установке блочного обогревателя в вашем автомобиле.Во-первых, ознакомьтесь с различными типами блочного отопителя и посмотрите, какие методы подходят для вашего автомобиля. Если ваш автомобиль поддерживает это, мы настоятельно рекомендуем использовать картриджный обогреватель, но зимой подойдет любой тип.

Связанные

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

- это практическая статья , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления о том, что такое , о водопроводе или .

В некотором смысле, то, что вы найдете ниже, представляет собой « Полное руководство идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом. Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время у пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Чтобы избежать недоразумений, я думаю, что пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть свой собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное тепло - это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Модель имеет следующие преимущества лучистого тепла, будь то полы или радиаторы:

  • стабильные температуры
  • без холодных точек (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
  • пыль не уносится около
  • относительная влажность остается постоянной
  • нет перепада давления воздуха (как при принудительном подогреве воздуха)
  • абсолютно тихий. Это невозможно переоценить (!) Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
  • См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Отличия между системой радиаторного отопления и системой теплого пола составляют:

  • Радиаторам требуется меньше труб
  • Полы с подогревом
  • требуют значительной длины труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX - это работа не одного человека.
  • Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при размещении PEX поверх бетонной плиты). Радиаторы
  • нагреваются местами (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ними, чтобы почувствовать, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
  • Система обогрева полов работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F).
  • подпольные системы невидимы
  • Радиаторы
  • занимают немного места и видны. Некоторые думают, что горячий радиатор - это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
  • с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Как только в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим водопроводчиком в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и подается обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ожог является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан - это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также видите, что расширительный бачок присутствует в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что на стороне питьевой воды (питьевая вода) установлен обратный клапан там, где городской водопровод поступает в дом. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке, чтобы предотвратить разрывы труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus стальные, а не железные, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии тоже рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните с силой 12-летнего ребенка», - сказал мой дорогой водопроводчик Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и идти против силы тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самая важная вещь для нашего проекта - теплообменник должен быть как можно длиннее , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Подробнее теория теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что для вечного водонагревателя требуется перепад температур минимум 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с настройкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другая важная переменная - скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что вода не успевает остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безрезервуарных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет достигнут один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности, чтобы переместить со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 B3-36A 30 Пластинчатый теплообменник с монтажными шпильками M8-1,25, общая площадь 18,3 x 2,9 дюйма, 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь, возможно, вы заметили, что здесь есть красные и белые трубы PEX, и так мы переходим к следующей теме: Полностью идиот-доказательная установка

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников идиотов вроде меня. Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

  • их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!
  • фитинги и клапаны можно свободно вращать после установки
  • вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
  • Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
  • Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Удивительно, что каждый может сделать с приспособлениями для защиты от укусов акулы без помощи водопроводчика (извините, Брайан (!)) Да, что такое укус акулы для водопроводчиков, бесплатное программное обеспечение - для поставщиков программного обеспечения

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного идиота-сантехника проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это будет лучше выглядеть, будет работать лучше и будет включать бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен - это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся в безбаквальном нагревателе. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

  1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
  2. Водонагреватели без резервуаров
  3. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда подавать это дополнительное тепло!
  4. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ - это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
  5. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
  6. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
  7. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете своих детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях на базе резервуаров температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, попадающей в него.
  8. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и это значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
  9. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаквальные водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
  10. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
  11. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам нужно в доме два вида PEX….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что это не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, то это deutotype, , поскольку это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее глубины (количества пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный фитинг, чтобы стиральная машина делила горячую воду. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины. После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

у вас должна быть прямая труба длиной не менее 10 диаметров трубы до и после насоса, чтобы избежать проблем.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В точке «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который похож на фильтр, блокирующий попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до 60 ° C (140 ° F) в среднем.

Кстати, это накопительный бак:

Красная труба слева вверху - это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел что-то делать», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для моего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга очень дешевая. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепнины.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, исходящее от вашей кожи; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Хорошо, косметика тоже проблема. Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно (12 футов на 12 футов), и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор - небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью. Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически не поддается разрушению, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, документами, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США - большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но эй, если бы они уронили пиво, я бы его выпил они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A - это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если бы мне удалось установить это с ноль, водопровод и водное отопление, любой может сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим. Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не поделились системой, позволяющей делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки - это водонагреватель с баком. Резервуар минус баллон полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с резервуаром из нержавеющей стали внутри на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые предположительно не могут быть у бойлеров.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котлов на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать ...

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube - еще один отличный ресурс. И, конечно же, лучший ресурс - это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, - это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с закрытым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, запомните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику и получите отличный день ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поиск Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности накопительный бак имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, танк гаснет и пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Другие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, возможно, однажды это станет прибыльным делом, чтобы сделать из этого работу на полную ставку!

Как установить термостатические клапаны на радиатор

Термостатические клапаны устанавливаются на клапан на стороне радиатора.Вот наше удобное руководство о том, как снять радиатор и установить новый термоклапан. Это позволит вам лучше контролировать температуру в вашей комнате. Это довольно просто, но есть несколько сложных моментов, которые нужно согласовать, и вам нужно будет убедиться, что ваша система герметична, прежде чем начинать.


Шаг 1. Изолируйте радиатор

Изолируйте клапаны с обеих сторон радиатора. Расколите гайки, откройте спускной клапан и слейте воду из радиатора.


Шаг 2. Изоляция водоснабжения первичной системы

Изолируйте воду в первичной системе и отключите ее от электросети. Затем заблокируйте вентиляционное отверстие и подпитывайте расширительный бачок на чердаке. Это можно сделать, вставив резиновую пробку в канал 15 мм. Теперь система герметична и находится под атмосферным давлением.


Шаг 3. Снимите радиатор со стены

Снимите радиатор с кронштейнов. Когда оба клапана закрыты, вода не может выйти, даже если остальная часть системы все еще заполнена водой.Поскольку система открыта только с одного конца, вы можете снять вентиль вертикальных труб. Небольшое количество воды выйдет наружу, но остальная останется в трубе под атмосферным давлением. Делайте это только для труб, обращенных вверх.

  • Подложите старую тряпку или банное полотенце, чтобы впитать воду при снятии клапана


Шаг 4. Снимите клапан

.

Медленно снимите клапан. Если выходит больше воды, значит, воздух куда-то попадает в систему, поэтому вам нужно будет проверить блокировку, иначе у вас может быть утечка.Снимите клапан с помощью шестигранного ключа радиатора.


Шаг 5. Установите новый клапан

.

Добавьте две-три петли ленты PTFE к новым клапанам, чтобы сделать их водонепроницаемыми. Затем вручную затяните в нужное положение. Вы не можете использовать шестигранный ключ для радиатора на новом клапане, так как это труба размером 15 мм. Для затяжки используйте разводной гаечный ключ, удерживая клапан прямо.


Шаг 6. Установите радиатор

на место.

Поскольку это стандартный 15-миллиметровый компрессионный шарнир, вы можете использовать оливу и гайку от старого клапана.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
