Алюминиевые радиаторы — технические характеристики (мощность, размеры, объем воды в радиаторе)

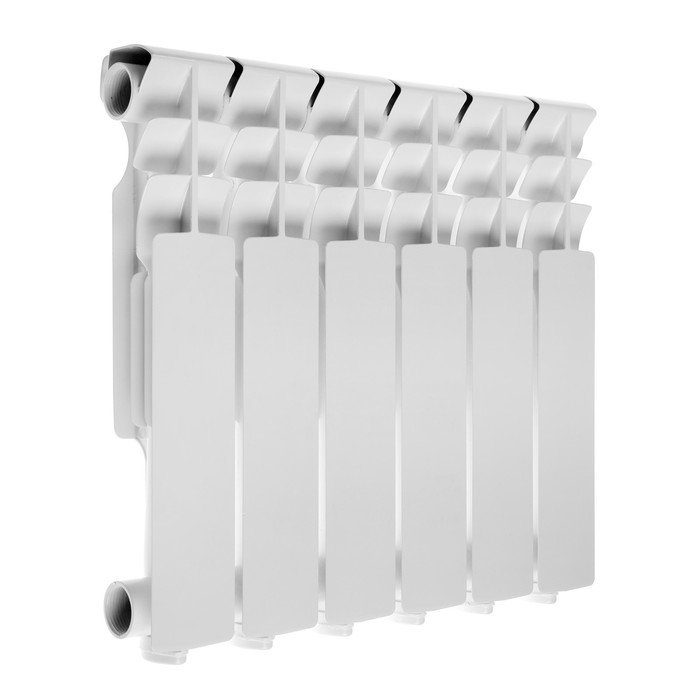

Алюминиевые радиаторы

Автор Михаил Стахов На чтение 5 мин. Просмотров 22k. Опубликовано 23.09.2014

Алюминиевые радиаторы отопления все чаще становятся альтернативой устаревшему чугуну и вытесняют на задний план более дорогие образцы из нержавеющей стали и биметалла. Они справятся с возложенной на них задачей обогрева зданий, если выбраны и установлены по всем соответствующим правилам. Технические характеристики алюминиевых радиаторов помогут вам сделать это наиболее правильно.

Алюминиевые радиаторы

Содержание

Особенности конструкции и классификация
Технические свойства батареи из алюминия
Недостатки отопления из алюминия
Особенности монтажа и уход

Особенности конструкции и классификация

Материалом для изготовления секции алюминиевого радиатора служит не чистый алюминий, а его сплав с кремниевыми добавками.

Это придает новому прибору большую прочность и устойчивость к коррозии, продлевая срок его службы. Начальное сырье проходит специальную обработку, проходя затем через пресс высокого давления для получения элементов будущих аппаратов.

Алюминиевые радиаторы, предлагаемые в магазинах отопительного оборудования, имеют разные внешние характеристики. Их различают:

1. По общему внешнему виду:

панельные,
трубчатые.

2. По строению одной, отдельно взятой секции:

цельные, уже готовые к использованию (литые),
экструзионные, которые составляются из отдельных элементов при помощи внутреннего крепления болтами с силиконовыми и паронитовыми прокладками.

3. По габаритам:

Имеющие стандартные размерные характеристики. Размеры алюминиевых радиаторов стандартного вида таковы: ширина — около 40 см, высота — примерно 58 см.

Низкие алюминиевые радиаторы могут быть вышиной всего 15 см, что позволяет умещать их даже на очень ограниченных площадях. Сейчас некоторые фирмы даже предлагают так называемые «плинтусные» батареи алюминиевого исполнения высотой всего 2-4 см.
Высокие, или вертикальные. При малой ширине в высоту могут достигать 2-х — 3-х метров. Рабочее положение их в высоту помещения дает возможность обогреть большой объем воздуха, а оригинальный вид добавляет им еще и декоративную функцию.

Трубчатый прибор

Внимание! Срок службы купленных вами алюминиевых радиаторов отопления не зависит от того, сколько элементов содержит прибор, каковы его размеры и внутренний объем. Качество прибора определяется только качеством исходных материалов и добросовестностью фирмы-изготовителя.

Технические свойства батареи из алюминия

Технические характеристики радиаторов из алюминиевых сплавов составляются из их возможностей удобства и долговечности при наилучшем выполнении основной функции — обогрева помещения:

Рабочее давление. Возможное в алюминиевых радиаторах рабочее давление теплоносителя может колебаться от 6-ти и до 25-ти атм, так как при заводском контроле на качество они выдерживают давление воды до 30-ти атм. Это дает возможность установки их практически в любую систему отопления, при выполнении стандартных условий (использование воды в качестве теплоносителя, исключение ее закипания в системе и гидроударов).
Мощность (или теплоотдача) одной секции алюминиевого радиатора системы отопления очень велика — до 230-ти Вт. Такая теплоотдача (тепловая мощность) позволяет обогреть комнату в кратчайший срок. Это достигается благодаря высокой способности алюминия к теплопередаче. Параметр «мощность» играет наиважнейшую роль при расчете того, сколько необходимо установить радиаторов. Числовые размеры этой характеристики для одной секции можно найти в паспорте прибора.

Температурный диапазон нагревания воды в алюминиевом радиаторе превышает 100⁰ C.
Объем секции. Для заполнения алюминиевых радиаторов требуется гораздо меньший объем теплоносителя, чем, например, для чугунного прибора такой же мощности. Это дает экономию на работе обогревательных котлов и большую скорость движения воды, благодаря чему алюминиевые приборы почти не засоряются.
Вес одной секции алюминиевых приборов намного меньше, чем стальных либо чугунных, имеющих такие же технические размеры. Поэтому они не требуют дополнительного усиления стены, к которой крепятся приборы. Это наиболее важно для вертикальных радиаторов, имеющих большие размеры и содержащих больший объем воды.

Дизайн алюминиевых радиаторов позволяет им гармонично вписываться в интерьеры любого дизайна. Компактные размеры секции и нейтральный цвет могут сделать их как практически незаметными в вашей комнате, так и выполняющими дополнительные декоративные функции.
Срок службы алюминиевых приборов — 15-20 лет.

Недостатками алюминиевых батарей являются:

Слишком низкая величина такого параметра, как рабочее давление теплоносителя в приборе. Это не исключает разрыва батареи при большом напоре воды, что бывает в системах центрального отопления. Впрочем, в системах автономного отопления малоэтажек давление воды всегда остается в норме (не бывает гидроударов), и здесь можно смело пользоваться алюминиевыми приборами.
Возможность вялотекущих химических реакций внутри прибора, при которых образуется нежелательный объем газа. Для исключения последствий такого газообразования необходимо устанавливать автоматические воздушные клапаны в верхней части батареи, которые в нужный момент сбросят столько воздуха, сколько нужно.

Впрочем, эти недостатки с лихвой компенсируют такие высокие технические характеристики алюминиевых аппаратов, как хорошая мощность (теплоотдача), рабочее состояние без частых промываний и отличный внешний вид. Кроме этого, они не требуют регулярной покраски, что не умаляет их эстетичность и достаточно долгий срок службы.

Особенности монтажа и уход

При установке алюминиевого радиатора в систему отопления и последующем пользовании нужно помнить, что:

При планировании устройства отопления потребуется расчет количества секций. Он индивидуален для каждого вида батареи, поэтому вам потребуется информация о том, какая мощность у выбранного вами прибора.
Установка радиатора требует соблюдения некоторых числовых параметров: расстояние до подоконника не менее 10-ти см, а до пола — не менее 6-ти см.
Прибор не должен касаться стены, до нее должно быть не менее 3-х см.
Возможность гидроударов, т.к. излишнее давление теплоносителя может повредить прибор.
Разные способы подключения (верхнее, нижнее, диагональное, боковое).

Внимание! Не забудьте, что при нижнем и особенно однотрубном подключении теплоотдача прибора снижается на 10-20 %.

В интерьере

( Пока оценок нет )

Емкость радиатора отопления алюминиевые

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

Уровень теплоотдачи одной секции, так как от него зависит:
Во-первых, сколько элементов потребуется для обогрева одной комнаты.
Во-вторых, насколько тепло будет в комнате благодаря радиатору.
В-третьих, каким станет микроклимат в помещении.
Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления.

Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

Поставить заглушки на нижние отверстия и начать набирать воду.
Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Сегодня алюминиевые радиаторы очень часто подключаются как в действующие коммуникационные системы отопления, централизованные или автономные, так и в новые. Для того чтобы в помещении хватало тепла, изначально перед установкой, нужно определиться с размерами батарей, мощностью насоса, местами их монтажа. Здесь при выборе немаловажную роль играет показатель объема секций алюминиевых радиаторов. Он напрямую связан как с подбором составляющих элементов, так и с расчетом количества теплоносителя необходимого для заполнения всей системы отопления.

Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

По конструктивному решению отдельно взятой секции, которые бывают:

Цельными или литыми.
Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Объем секции и расход теплоносителя

Сегодня не все автономные отопительные системы заполняются водой. Это обуславливается двумя факторами.

Расчет теплоносителя

Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.

Заключение

При проектировании системы автономного отопления у многих возникает вопрос, сколько литров теплоносителя вмещает одна секция алюминиевой батареи. Этот нужно для того, чтобы рассчитать расход газа, электричества и определиться, сколько нужно приобрести антифриза, если в системе не используется вода.

Теплоноситель в системе отопления – это не только водопроводная вода, которая закачивается внутрь за счет своего давления. К примеру, в загородных поселках нередко воду заливают в отопление ведрами, доставая ее из колодца или близлежащего водоема. Или вообще используют незамерзающие жидкости. Второй вариант используется нечасто только из-за дороговизны материала, но тот, кто планирует проживать на даче или загородном коттедже только по выходным и праздникам, пользуется именно незамерзающими жидкостями, чтобы каждый раз не сливать теплоноситель из отопительной системы. Поэтому расчет объема теплоносителя – важный показатель, в который входит объем радиатора отопления, объем труб и отопительного котла.

Емкость котла указана в паспорте изделия. Этот показатель будет в основном зависеть от мощности агрегата и его размеров. Объем труб можно определить из специальных таблиц:

Диаметр (мм)	Объем одного погонного метра (л)
15	0,177
20	0,31
25	0,49
32	0,8
40	1,25
50	1,96

Чтобы определить общий объем необходимого теплоносителя, который будет помещаться только в трубы, необходимо измерить их общую длину и умножить на показатель из таблицы. Если вы пользуетесь проектом для сооружения отопительной системы, то все необходимые расчеты и замеры можно провести по нему.

Ниже рассмотрим популярные способы расчета объема радиатора отопления.

Рассчитываем объем радиатора

Итак, остается только определить объем воды в радиаторе отопления. Как это можно сделать проще всего? Советуем опять-таки воспользоваться таблицами. Обращаем ваше внимание, что производители предлагают на рынке различные модели отопительных приборов. В модельной линейке могут оказаться радиаторы не только разной конструкции, но и разных размеров. В плане размерного ряда в основе лежит межосевое расстояние, то есть, это расстояние между осями двух коллекторов (верхнего и нижнего). К тому же в настоящее время производители предлагают приборы на заказ, в которых используются индивидуальные эскизы и рисунки. С определением емкости этих батарей все намного сложнее.

Но давайте вернемся к данному показателю и покажем усредненные величины для приборов отопления. Берем модели вида 500 (межосевое расстояние).

Технические характеристики чугунных радиаторов

Чугунный радиатор ЧМ-140 старого образца – 1,7 литра объем одной секции.
То же самое только нового образца – 1л.
Стальной панельный прибор тип 11 (то есть, одна панель) – 0,25 л на каждые 10 см длины прибора. Измерение типа в количественном соотношении увеличивает объем теплоносителя на 0,25 л. То есть, тип 22 – 0,5 л, тип 33 – 0,75 л.
Алюминиевая батарея – 0,45 л на каждую секцию.
Биметаллический – 0,25 л.

В данном списке нет стальных трубчатых радиаторов. Даже приблизительный объем у этой модели определить будет непросто. Дело все в том, что производители используют для их изготовления трубы различных диаметров, отсюда и невозможность подобрать хотя бы усредненный вариант. Поэтому рекомендуем обращать внимание на паспортные данные, где показатель объема должен быть указан.

Расчет объема опытным путем

А если такового показателя нет, что делать? Тогда рекомендуем найти объем батареи отопления практическим путем. Как это можно сделать:

Устанавливаете три заглушки на радиатор.
Ставите его на торец так, чтобы открытый патрубок находился сверху.
Берете мерную емкость, к примеру, ведро или ковшик (то есть вы должны знать объем этой емкости, пусть даже приблизительный).
Теперь заливаете вручную в батарею обычную воду, при этом считаете, сколько ведер вошло в отопительный прибор. Умножая количество на объем ведра, вы получаете объем теплоносителя в приборе.

Обратите внимание, что этот способ определения объема прибора отопления может быть использован для всех типов и моделей. Если в паспортных данных емкость прибора не указана, и таблицу определения вы не нашли, то опытным путем, своими руками можно достаточно точно определить данный показатель.

Теперь хотелось бы затронуть тему, как влияет емкость батареи отопления на общую теплоотдачу отопительной системы. Здесь зависимость не прямая, а косвенная. Поясним суть дела. Многое будет зависеть от того, как сам теплоноситель будет двигаться по контурам: под действием физических законов (то есть, с естественной циркуляцией) или под искусственным давлением (под действием циркуляционного насоса).

Если выбран первый вариант, то оптимальное решение – радиаторы с большим объемом. Если второй, то тут разницы никакой нет. Давление создаст условия, при которых теплоноситель будет распределяться равномерно по всей сети, а, значит, равномерно распределиться и температура.

«>

алюминиевые радиаторы – G500F/D 10-секционный алюминиевый радиатор

Европейский Союз

RU PL RU

алюминиевые радиаторы

арматура центрального отопления

аксессуары для радиаторов

Муфты

Описание:

Радиатор ‒ теплый элемент вашего интерьера ‒ бесценный зимой, дремлющий летом. Он изготовлен из алюминия высшего качества и подвергается ряду проверок в процессе производства. Изнутри в процессе электрофореза он покрывается специальным покрытием, препятствующим межкристаллитной коррозии, благодаря чему возможно подключение излучателя к любой системе, в том числе и к медной. Рабочие параметры радиатора гарантируют его высокую эффективность.

Как производятся алюминиевые радиаторы KFA Armatura?

Все начинается с маленьких алюминиевых стержней, называемых свиноматками. Для производства наших алюминиевых радиаторов мы используем высококачественное сырье с повышенными требованиями к группе элементов химического состава по стандарту Armatura на основе стандарта PN-EN 1676. Мы тестируем этот состав для каждого процесса плавки с помощью спектрометра типа Spectromax и проверяем кристаллографическую структуру с помощью микроскопа.

Затем алюминиевые свиноматки помещают в плавильную печь, где они плавятся при температуре около 850°С. После этого материал транспортируется к нагревательным печам, установленным на литейных машинах. По окончании процесса слепки строго контролируются как визуально, так и с помощью рентгеновского аппарата. Далее, после механообработки, включающей в себя ряд операций, связанных с точным шлифованием поверхности, сваркой заглушки, нарезания резьбы и болтового соединения, мы проверяем герметичность наших радиаторов.

Следующий этап производственного процесса связан с защитой радиаторов от коррозии при фтороцирконовой и анафорезной обработке. Благодаря анафорезному лакированию мы получаем прочное покрытие с высокой устойчивостью к коррозии. На последнем этапе радиаторы покрывают электростатическим порошковым покрытием и помещают в печи, где происходит полимеризация лака (при температуре около 200°С). После этого радиаторы упаковываются и транспортируются к нашим клиентам.

КФА Арматура КФА Арматура

Как производятся алюминиевые радиаторы KFA Armatura?

Все начинается с небольших алюминиевых стержней, называемых свиноматками. Для производства наших алюминиевых радиаторов мы используем высококачественное сырье с повышенными требованиями к группе элементов химического состава по стандарту Armatura на основе стандарта PN-EN 1676. Мы тестируем этот состав для каждого процесса плавки с помощью спектрометра типа Spectromax и проверяем кристаллографическую структуру с помощью микроскопа.

Затем алюминиевые свиноматки помещаются в плавильную печь, где они плавятся при температуре около 850°С. После этого материал транспортируется к нагревательным печам, установленным на литейных машинах. По окончании процесса слепки строго контролируются как визуально, так и с помощью рентгеновского аппарата. Далее, после механообработки, включающей в себя ряд операций, связанных с точным шлифованием поверхности, сваркой вилки, нарезания резьбы и болтового соединения, мы проверяем герметичность наших радиаторов.

Следующий этап производственного процесса связан с защитой радиаторов от коррозии при обработке фтороцирконом и анафорезом. Благодаря анафорезному лакированию мы получаем прочное покрытие с высокой устойчивостью к коррозии. На последнем этапе радиаторы покрывают электростатическим порошковым покрытием и помещают в печи, где происходит полимеризация лака (при температуре около 200°С). После этого радиаторы упаковываются и транспортируются к нашим клиентам.

алюминиевые радиаторы

0 0 0 0

Индекс:

789-101-44

ЦВЕТ:

Белый

RAL:

RAL 9010

EAN:

1780780

PKWI:

1780780

PKWIU:

1780780

. настенный

материал:

алюминий

Производство:

Польша

Работает с медной системой:

да

связь:

праве дольне катове

Общая высота секции [мм]:

572

Общая ширина [мм]:

865

Глубина сечения [мм]:

Объем воды [дм3]:

3,0

Максимальная температура воды [°C]:

Тепловая мощность одной секции при Δt=30°C [Вт]:

570,0 Вт

Тепловая мощность одной секции при Δt=50°C [Вт]:

1110,7 Вт

Рабочее давление до [МПа]:

2. 0

Упаковка содержит:

Радиатор G500F/D, термостатическая вставка Honeywell V200SCUB15, запорные вентили (2 шт.) Armatura Kraków

Гарантия:

20 лет

Сертификаты и декларации:

Изделие изготовлено по стандарту PN-EN 442, имеет Гигиеническую аттестацию, Декларацию о соответствии.
