как подобрать количество, установка дополнительных элементов, видео и фото

Статьи

Любой человек согласится, что комфорт проживания в доме в первую очередь зависит от поддержания в помещениях оптимального температурного режима, особенно это касается холодного времени года. Поэтому сегодня мы расскажем, как правильно подбирать радиаторы отопления – сколько секций на кв м нужно, и рассмотрим, как самостоятельно провести все необходимые расчеты, чтобы получить максимально точный и реалистичный результат.

На фото: радиатор на 10 секций – очень распространенный вариант для комнат среднего размера с нормальным утеплением

Основные типы конструкций и их характерные особенности

Если вы хотите получить ответ на вопрос, сколько нужно секций радиатора на 1 м2, то в первую очередь должны знать, какой тип батарей будет использоваться в помещении, ведь характеристики изделий различаются довольно сильно. Именно поэтому мы расскажем вам особенности самых популярных вариантов, за основу были взяты секционные конструкции с межосевым расстоянием в 500 мм:

Чугунные	Эти конструкции отлично знакомы всем, они используются уже более века и до сих пор встречаются очень часто, а пользуются спросом благодаря долговечности, невосприимчивости к низкокачественному теплоносителю и стойкости к коррозии, да и цена этого варианта невысока. Что касается эффективности, то одна секция выдает около 100 Ватт, в документации указаны более высокие показатели, но фактические значения ниже
Стальные	Эта группа изделий отличается невысокой стоимостью, хорошей теплоотдачей и небольшим весом, из минусов следует выделить неустойчивость к гидроударам (поэтому использовать их лучше в индивидуальных отопительных системах) и повышенную коррозию в системе, когда там отсутствует теплоноситель. Что касается теплоотдачи, то она варьируется в диапазоне от 120 до 140 Ватт в зависимости от конфигурации изделия
Алюминиевые	Очень популярное в наши дни решение, у которого есть целый ряд несомненных достоинств: небольшой вес, благодаря чему упрощается процесс монтажа своими руками, высокая теплоотдача (одна секция отдает около 200 Ватт) и невысокая стоимость. Из недостатков можно отметить невысокую стойкость к гидроударам и требовательность к качеству теплоносителя, так как различные примеси вызывают коррозионные процессы в системе
Биметаллические	Вначале расскажем, что такое биметалл, это конструкция, представляющая собой алюминиевые секции, внутри которых расположен стальной сердечник. Благодаря такому устройству надежность изделий многократно возрастает, а теплоотдача очень высока, так одна секция в среднем отдает от 150 до 180 Ватт. Самым большим минусом можно считать высокую стоимость изделий

Важно!
Чтобы теплоотдача ваших радиаторов всегда была максимальной, необходимо как минимум раз в год проводить промывку системы.

Дело в том, что даже 1 миллиметр отложений внутри радиаторов уменьшает их эффективность на 15%, а это не только ухудшает качество обогрева, но и вызывает увеличенные затраты энергоносителей.

Качественный биметаллический радиатор прослужит вам не меньше чугунного аналога, именно поэтому важно выбирать самые добротные изделия и не экономить на них

Основные варианты расчетов

Теперь разберемся, как подобрать количество секций радиатора отопления для той или иной комнаты, существует множество методик, мы рассмотрим лишь те из них, которые проще всего в реализации и дают относительно точный результат.

Упрощенная методика

Если использовать данный вариант, то нужно руководствоваться следующим принципом: для помещения в средней полосе России, расположенного в многоэтажном здании, в котором есть одна наружная стена и одно окно, необходима тепловая мощность 100 Вт на м2. При этом высота потолков не должна превышать 2,8 метра.

Простая формула позволит вам без труда провести расчеты

Рассмотрим на конкретном примере, вам нужно лишь знать, сколько м2 в помещении:

• Допустим, у нас есть комната площадью 15 кв м с одним окном и одной наружной стеной, высота потолков в ней 2,5 метра;
• Для обогрева будут использоваться чугунные радиаторы с межосевым расстоянием в 50 мм;
• Тут все очень просто: количество секций радиатора на 1 м2 равно 1, то есть, на 15 метров нужно 15 секций. Конечно, если у вас в системе температура теплоносителя равна 90 градусам, то теплоотдача батарей будет примерно 150 Ватт, и вам хватит и 10 ребер, но на практике таких случаев почти не бывает, в среднем жидкость нагревается всего до 70 градусов;

Чугунный радиатор на 15 секций позволит не опасаться даже самых сильных морозов

• Если у вас угловое помещение или высота потолков 3 метра и выше, то полученный результат необходимо умножить на 1,2-1,3 в зависимости от качества утепления стен и вида используемых оконных блоков.

Важно!
Кроме всех вышеперечисленных факторов также имеет значение тип установки радиаторов и тип их подключения, поэтому учтите и эти нюансы и при необходимости внесите поправки в конечный результат.

Так располагаются варианты присоединения в порядке их предпочтительности, если первые два обеспечивают отличную эффективность, то в третьем теряется около 10% мощности, а в четвертом и вовсе 15-20%

Использование онлайн-калькуляторов

Инструкция по проведению данного вида расчетов также очень проста, самое главное – найти качественный ресурс с хорошей программой, которая учитывает максимальное количество дополнительных факторов. Только так можно гарантировать, что вы точно определите, на сколько кв м хватит того или иного варианта радиаторов.

Для частных домов существуют отдельные версии программ

Что касается расчетов, то они просты:

• Вводите в поля программы все запрашиваемые данные, чем достовернее и точнее они будут, тем лучше, ведь это влияет на правильность вычислений;
• Если каких-либо критериев в калькуляторе нет, то вы просто перемножаете полученный результат на определенный индекс (например, расположение радиаторов учитывается не всегда, но при определении, сколько секций радиатора нужно, упускать данный фактор нельзя).

Как видите, от варианта установки зависит очень многое

Расчет с учетом объема

Очень популярный вариант ввиду того, что он позволяет рассчитать количество секций весьма точно, некоторые утверждают, что полученное значение получается завышенным, но лучше поставить радиатор на 12 секций вместо требуемых 10 и с помощью регулятора поддерживать нужную температуру, чем установить радиатор на 8 секций и при больших морозах пользоваться дополнительными обогревателями.

Что касается данной методики, то она проста: необходимо измерить фактическую длину, ширину и высоту помещения и перемножить значения между собой, полученный результат и будет объемом в кубических метрах. Это значение умножается на 41 — именно столько Ватт нужно на кубометр воздуха, при качественном утеплении и использовании энергосберегающих стеклопакетов достаточно и 34 Ватт на кубический метр.

При расчетах учитывайте размер секции радиатора отопления, иногда приходится ставить радиаторы ниже чем планировалось из-за особенностей помещения.

Чем выше используемые секции, тем больше их теплоотдача

Вывод

Посчитать нужное количество секций радиатора по силам любому застройщику, главное – не упустить из вида важные нюансы и использовать только качественные изделия. Видео в этой статье поможет разобраться в некоторых вопросах более обстоятельно, это поможет вам провести расчеты еще лучше.

Поделитесь:

Статьи по теме

Все материалы по теме

Расчет радиаторов отопления на квадратный метр дома

Простые расчеты площади

Вы можете рассчитать размер батарей отопления для определенного помещения, ориентируясь на его площадь. Это самый простой способ – воспользоваться санитарными нормами, которые предписывают, что для обогрева 1 кв. м необходима тепловая мощность 100 Вт в час. Необходимо помнить, что этот способ применяется для помещений со стандартными потолками (2,5-2,7 метра). ), и результат несколько завышен. Кроме того, не учитываются такие особенности, как:

• количество окон и тип стеклопакетов на них;
• количество наружных стен в помещении;
• толщина стен здания и из какого материала они сделаны;
• тип и толщина используемой изоляции;
• Диапазон температур в данной климатической зоне.

Тепло, которое должны обеспечить радиаторы для обогрева помещения: площадь умножается на тепловую мощность (100 Вт). Например, для комнаты площадью 18 квадратных метров требуется следующая мощность батареи отопления:

18 м2 х 100 Вт = 1800 Вт

То есть для обогрева 18 квадратных метров в час необходимо 1,8 кВт мощности. Этот результат необходимо разделить на количество тепла, которое излучает секция радиатора отопления в час. Если в его паспорте указано, что это 170 Вт, то следующий этап расчетов выглядит так:

1800Вт/170Вт = 10,59

Это число нужно округлить до ближайшего целого (обычно округляют в большую сторону) – получится получается 11. То есть для того, чтобы в отопительный сезон температура в помещении была оптимальной, необходимо установить радиатор отопления с 11 секциями.

Этот способ подходит только для расчета размера батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно использовать для обычных условий квартир в панельных домах. Этот примерный расчет учитывает, что одна секция необходима для обогрева 1,8 квадратных метров площади. Другими словами, площадь комнаты нужно разделить на 1,8. Например, при площади 25 квадратных метров необходимо 14 частей:

25 м2 / 1,8 м2 = 13,89

Но такой способ расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя мощность одной секции колеблется от 120 до 200 Вт).

Влияние на результат материала изготовления радиатора

В настоящее время наиболее популярны следующие типы радиаторов:

• Чугун . .. Чаще всего чугунная батарея МС- 140 с уровнем теплоотдачи 180 Вт. Этот показатель действителен только при использовании теплоносителя с максимальной температурой. На практике такое случается редко, поэтому реальная мощность устройства составляет 60-120 Вт. Именно эти цифры рекомендуется использовать при расчете ватт на квадратный метр отопления.
• Сталь … Имеют почти такую ​​же площадь, как чугун. То же самое касается параметров, точное значение которых указано в сопроводительной документации. При этом масса стальных изделий меньше, что облегчает их транспортировку и монтаж.
• Алюминий . Дать общий ответ, сколько греет одна секция алюминиевого радиатора, проблематично, так как аналогичная продукция представлена ​​в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В целом принято считать, что средний показатель того, насколько сильно нагревается одна секция алюминиевого радиатора, составляет 100 Вт/м2. Если заявленная мощность устройства меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи у алюминия выше, чем у чугуна и стали. Это также следует учитывать перед расчетом количества секций алюминиевых радиаторов.
• Биметаллический . Эти изделия, сочетающие в себе высокую теплоотдачу алюминия и прочностные свойства стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен количеству квадратов одной сечение алюминиевой батареи). Ввиду хорошей теплоотдачи допускается несколько уменьшить количество секций при монтаже. Правильный расчет биметаллических радиаторов экономит финансы, несмотря на то, что биметаллические радиаторы считаются самыми дорогими.

Не рекомендуется использовать максимальные значения теплоотдачи приборов при расчете сечений алюминиевых радиаторов на квадратный метр – теплоноситель в системе обычно никогда не достигает крайних значений. Более надежным способом является использование минимальных значений, что позволит избежать ошибок. Система отопления, оборудованная на основе расчета секций алюминиевых радиаторов, обеспечит комфорт в жилище даже в сильные морозы.

Рассмотреть метод расчета для помещений с высокими потолками

Однако расчет отопления по площади не позволяет правильно определить количество секций для помещений с потолками выше 3 метров. В этом случае необходимо применить формулу, учитывающую объем помещения. Для обогрева каждого кубометра объема, согласно рекомендациям СНиП, требуется 41 Вт тепла. Итак, для помещения с высотой потолков 3 м и площадью 24 кв.м расчет будет таким:

24 кв.м х 3 м = 72 куб.м (объем помещения).

72 м.куб х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. Если в документации на радиатор указано, что теплоотдача одной его части в час составляет 180 Вт, то найденную мощность аккумулятора необходимо разделить на это число:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций для обогрева помещения объемом 72 кубометра.

Используя простые расчеты, вы легко сможете определить нужные вам данные.

Тепловая мощность 1 секции

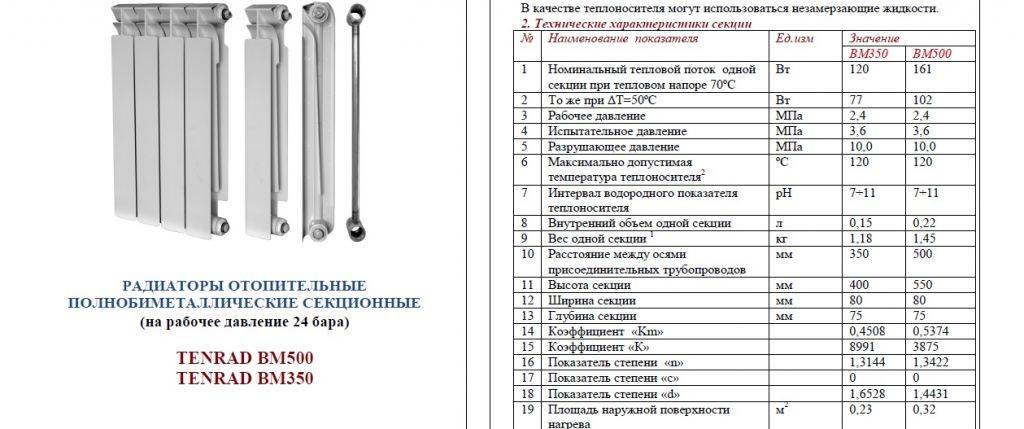

Как правило, в технических характеристиках обогревателей производители указывают средние показатели теплоотдачи. Так для обогревателей из алюминия она составляет 1,9-2,0 м2. Чтобы рассчитать, сколько секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для того же помещения площадью 16 м2 потребуется 8 секций, так как 16/2 = 8.

Эти расчеты приблизительны и использовать их без учета теплопотерь невозможно и собственно условия размещения батареи, так как можно получить холодное помещение после установки конструкции.

Чтобы получить максимально точные показатели, вам придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать множество поправочных коэффициентов. Такой подход особенно важен, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Для этого необходима следующая формула:

KT = 100 Вт / м2 x S x K1 x K2 x K3 x K4 x K5 x K6 x K7

1. CT – это количество тепла, необходимое данному помещению.
2. S – площадь.
3. К1 – обозначение коэффициента на стеклопакет. Он составляет 1,27 для стандартного двойного остекления, 1,0 для двойного остекления и 0,85 для тройного остекления.
4. К2 – коэффициент уровня утепления стены. Для неутепленной панели он = 1,27, для кирпичной стены с кладкой в ​​один слой = 1,0, а в два кирпича = 0,85.
5. К3 – отношение площади, занимаемой окном, к площади пола. Когда между ними:
   50% – коэффициент 1,2;
6. 40% — 1,1;
7. 30% — 1,0;
8. 20% — 0,9;
9. 10% — 0,8.
10. К4 – коэффициент, учитывающий температуру воздуха по СНиП в наиболее холодные дни года:
    +35 = 1,5;
11. +25 = 1,2;
12. +20 = 1,1;
13. +15 = 0,9;
14. +10 = 0,7.
15. K5 указывает на поправку при наличии наружных стен. Например:
    когда она одна, показатель 1,1;
16. две наружные стенки – 1,2;
17. 3 стены – 1,3;
18. все четыре стенки – 1.4.
19. К6 учитывает наличие помещения над помещением, для которого производятся расчеты.
    чердак неотапливаемый – коэффициент 1,0;
20. чердак отапливаемый – 0,9;
21. гостиная – 0,8.
22. К7 – коэффициент, указывающий на высоту потолка в помещении:
    2,5 м = 1,0;
23. 3,0 м = 1,05;
24. 3,5 м = 1,1;
25. 4,0 м = 1,15;
26. 4,5 м = 1,2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилого помещения. Сделав по нему расчет, можно быть уверенным, что полученный результат указывает на оптимальное количество алюминиевых радиаторных секций для конкретного помещения.

Если вы решили установить алюминиевые радиаторы, важно знать следующее:

Какой бы принцип расчета не предпринимался, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и также значительно экономит затраты на электроэнергию. Последнее особенно важно в условиях постоянно растущих тарифов.

Дополнительные параметры для рассмотрения

Сделав примерный расчет количества секций радиаторов отопления для вашей квартиры, не забудьте скорректировать его с учетом особенностей помещения. Их нужно считать так:

• для углового помещения (две стены, выходящие на улицу) с одним окном мощность радиатора необходимо увеличить на 20%, а с двумя окнами – на 30%;
• если установить радиатор в нишу под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
• следует увеличить на 10%, если окна выходят на северную или северо-восточную сторону;
• экран, который для красоты прикрывает радиаторы, «ворует» 15% их теплоотдачи, что также необходимо учитывать при расчете.

В самом начале следует рассчитать общее значение требуемой тепловой мощности для помещения с учетом всех имеющихся параметров и факторов. И только потом делите это значение на количество тепла, которое выделяет одна секция в час. Результат с дробным значением, как правило, округляется до ближайшего целого числа.

Производим расчеты по объему помещения

Для панельного дома со стандартной высотой потолков, как было сказано выше, расчет тепла производится исходя из потребности в 41 Вт на 1м3. Но если дом новый, кирпичный, в нем установлены стеклопакеты, а наружные стены утеплены, то на 1м3 нужно 34 Вт.

Формула расчета количества секций радиатора выглядит так: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома) и делится на теплоотдачу одной указанной секции радиатора в паспорте производителя.

Например:

Площадь помещения 18 м2, высота потолков 2,6 м. Дом представляет собой типовую панельную застройку. Теплоотдача одной секции радиатора – 170 Вт.

18Х2,6Х41/170 = 11,2. Итак, нам нужно 11 секций радиатора. Это при условии, что помещение не угловое и в нем нет балкона, в противном случае лучше установить 12 секций.

Специфика и другие признаки

Также возможно наличие и других особенностей помещений, для которых производится расчет, не все они схожи и полностью идентичны. Это могут быть такие показатели, как:

• температура охлаждающей жидкости меньше 70 градусов – соответственно придется увеличить количество деталей;
• отсутствие двери в проеме между двумя комнатами. Затем требуется рассчитать общую площадь обеих комнат, чтобы рассчитать количество радиаторов для оптимального обогрева;
• стеклопакеты, установленные на окнах, препятствуют потерям тепла, поэтому можно установить меньше секций батарей.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в помещении, на новые алюминиевые или биметаллические расчет очень прост. Умножьте тепловыделение одной чугунной секции (в среднем 150 Вт). Разделите результат на количество тепла одной новой детали.

Подготовка к зиме – расчет количества секций радиаторов отопления.

Здесь есть три метода, которые основаны на общих принципах:

• нормативное значение мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется среднее значение
• для исправления ошибок в расчетах при покупке радиатор, следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Первый метод – стандартный

Исходя из строительных норм, для качественного обогрева одного квадратного метра требуется мощность радиатора 100 Вт. Проведем расчеты.

Предположим, площадь помещения 30 м², мощность одной секции принята равной 180 Вт, тогда 30*100/180=16,6. Округлим значение в большую сторону и получим, что на комнату площадью 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако если помещение угловое, то полученное значение следует умножить на коэффициент 1,2. В этом случае количество требуемых секций радиатора составит 20

Способ второй – приблизительный

Этот способ отличается от предыдущего тем, что он основан не только на площади помещения, но и на его высоте. Обратите внимание, что этот метод работает только для приборов средней и высокой мощности.

При малой мощности (50 Вт и менее) такие расчеты будут неэффективны из-за слишком большой погрешности.

Итак, если учесть, что средняя высота помещения составляет 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет такой: 30/1,8=16. Округляя еще раз, получаем, что для обогрева этой комнаты необходимо 17 радиаторных секций.

Метод третий – объемный

Как следует из названия, расчеты в этом методе основаны на объеме помещения.

Условно считается, что для обогрева 5 кубометров помещения необходима 1 секция мощностью 200 Вт. При длине 6 м, ширине 5 и высоте 2,5 м формула расчета будет такой: (6*5*2,5)/5=15. Следовательно, для помещения с такими параметрами вам нужно 15 секций радиатора отопления мощностью по 200 Вт каждая.

Если радиатор планируется разместить в глубокой открытой нише, то количество секций необходимо увеличить на 5%.

Если радиатор планируется полностью закрыть панелью, то прибавку нужно сделать на 15%. В противном случае добиться оптимального отвода тепла будет невозможно.

Прочтите статью и узнайте, как построить схему водяного отопления частного дома.

Здесь – все о том, как выбрать радиатор отопления

Климатические зоны тоже важны

Не секрет, что в разных климатических зонах разная потребность в отоплении, поэтому при разработке проекта необходимо учитывать эти показатели.

Климатические пояса тоже имеют свои коэффициенты:

• средняя полоса России имеет коэффициент 1,00, поэтому не используется;
• северные и восточные районы: 1,6;
• южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Этот коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

выводы

Таким образом, расчет отопления по площади не представляет особых трудностей. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома без труда сможет определить размер радиатора, который следует установить в комнате, на кухне, в ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях, доверьте установку системы профессионалам. Лучше один раз заплатить профессионалам, чем ошибиться, разобрать и запустить заново. Или вообще ничего не делать.

В продолжение темы: качественные межкомнатные двери www.dveri-tmk.ru помогут сохранить тепло в вашем доме или квартире. И упростить расчеты по площади обогрева.

Зачем это нужно

Мотивы выполнения расчетов вполне очевидны: при проектировании системы отопления необходимо знать количество энергии, которое должно получить помещение в пик холодов для стабилизации внутренней температуры.

В зависимости от результата расчета выбирается:

• Во всех без исключения системах водяного отопления – суммарная мощность батарей для отдельной комнаты и для дома или квартиры в целом.
• В автономных системах отопления – котельная мощность.

Примечание: при покупке твердотопливного котла желателен избыток мощности, так как его растопка будет периодической, раз в несколько часов. Избыточная тепловая энергия аккумулируется теплоносителем и массивными отопительными приборами; иногда для этой цели в схему включают массивную теплоизолированную емкость для воды – аккумулятор тепла.

Компенсация тепловых потерь

Для того, чтобы мощности батареи хватило на обогрев помещения, необходимо внести некоторые коррективы:

• Округлить дробные значения … Лучше оставить некоторый запас мощности , а нужный уровень температуры регулируется с помощью термостата.
• Если в комнате два окна, то нужно расчетное количество секций разделить на два и установить их под каждым из окон … Тепло будет подниматься вверх, создавая тепловую завесу для поступления холодного воздуха в квартиру через стеклопакет.
• Необходимо добавить несколько секций, если две стены в помещении выходят на улицу или высота потолков достигает более 3 м.

Watercool MO-RA3 420 Pro из нержавеющей стали, 289,95 €

Основные файлы cookie

Файлы cookie, необходимые для правильной работы нашего магазина.

Принимать

Тип хранилища

Можем ли мы постоянно сохранять ваши настройки в виде файла cookie в вашем браузере?
В противном случае настройки будут потеряны при закрытии окна браузера.

Принимать

Настройки cookie

MO-RA3 420 PRO нержавеющая сталь

MO-RA3

Лучший в своем классе

Наш MO-RA3 (Monster Radiator) считается лучшее решение практически для любого приложения. Он не только идеально подходит для максимально бесшумных систем. Также этим радиатором легко охлаждаются сильно разогнанные игровые системы. Даже круглосуточная работа серверов или рабочих станций не проблема с этим решением. Он даже часто используется в промышленных приборах благодаря мощному и прочному дизайну и конструкции.

Ничто не сравнится с поверхностью

Для охлаждения таких больших тепловых нагрузок требуется большое количество материала. В одном MO-RA3 мы используем более 36 метров (118 футов) медных труб, соединенных с алюминиевыми ребрами площадью более 3 квадратных метров (33 квадратных фута). Геометрия ребер оптимизирована для вентиляторов с низким числом оборотов в минуту.
Мы расположили медные трубы в четыре параллельных ряда, чтобы свести к минимуму ограничение потока. Охлаждающая жидкость проходит по 80 параллельным трубкам, которые передают тепло охлаждающим ребрам. Массивная общая поверхность гарантирует высокую эффективность охлаждения!

Простота в использовании и гибкость

Наш MO-RA3 также очень популярен среди начинающих энтузиастов водяного охлаждения. Внешний монтаж не требует специализированных компьютерных корпусов. Оснащенный специальными ножками (продаются отдельно), вы можете разместить MO-RA3 в любом удобном для вас месте. Благодаря комплекту для настенного монтажа (продается отдельно) его можно даже повесить на стену. В сочетании с быстроразъемными фитингами вся система мобильна и гибка.
Портовые терминалы также оптимизированы для потока. Они обеспечивают полную гибкость с тремя портами G1/4’’ для входа и выхода каждый. Несколько дополнительных резьб обеспечивают монтажные позиции для дополнительных аксессуаров, таких как переходники HEATKILLER Tube или решетки вентиляторов.

Совместимость с вентиляторами различного расположения

MO-RA3420 LT
9 шт. Вентиляторы 140 x 140 x 25 мм

MO-RA3420 Pro
18 шт. Вентиляторы 140 x 140 x 25 мм

Отдельные монтажные комплекты для более толстых вентиляторы есть. Вы можете заполнить одну сторону MO-RA3 LT вентиляторами. Вы можете свободно выбирать, какую сторону вы хотите использовать. Предварительно установленные монтажные кронштейны можно переставлять с одной стороны на другую.
Вы можете оснастить MO-RA3 PRO вентиляторами с обеих сторон. Версия PRO может содержать в два раза больше вентиляторов, чем версия LT. Мощная двухтактная конфигурация также возможна с моделями PRO.

Сделано в Германии

Все компоненты MO-RA3 производятся на наших собственных станках с ЧПУ в штаб-квартире WATERCOOL в Варене, Германия. Многие этапы процесса являются ручным трудом, и каждый продукт обрабатывается по принципу двойного контроля. Это действительно «Сделано в Германии».

Технические характеристики:
Материал сердцевины: Медь (трубки), алюминий (ребра),
Материал корпуса: полированная нержавеющая сталь
Размеры (Д x Ш x В): 475,5 x 430 x 65 мм
Вес: прибл. 7700 г
Проверено давление: 5 бар
Требовые потоки: 6x g ”(DIN ISO 228-1)

Включены:
1x MO-RA3 420 PRO Нестандартная сталь
4X VINTER G”
1x FAN Cracket и вентиляторы для 140 мм. вентиляторы
1 комплект винтов для вентиляторов высотой 25 мм

---

Размер вентилятора:	140 х 140 мм 200 х 200 мм 904:00
Цвет:	нержавеющая сталь
Вес брутто:	7,30 кг
