стальные панельные радиаторы с боковым подключением

Стальные радиаторы давно вошли в обиход современного потребителя. Они набрали огромное количество поклонников благодаря своим непревзойденным техническим характеристикам, а также доступной стоимости изделий. Данные приборы представлены на рынке в широком диапазоне габаритов, что позволяет подобрать изделие, максимально подходящее размеру и типу помещения. Кроме того, производители регулярно внедряют современные технологии, что позволяет сделать продукцию максимально эффективной и долговечной. К примеру, гарантия на товары некоторых компаний достигает 20 лет.

Для привычных российскому жителю многоэтажного дома систем отопления, отлично подойдут стальные панельные радиаторы с боковым подключением. Они соответствуют всем нормам и требованиям, а также прекрасно подходят под систему централизованного отопления, в которой трубы проходят стандартно – на поверхности. Такой тип легко монтируется, его можно использовать как для новых систем, так и в качестве замены существующих приборов.

Благодаря высокому КПД, они максимально продуктивно будут использовать ресурсы теплоносителя, поэтому обеспечат больший уровень тепла, чем устаревшие модели батарей.

Принцип работы и характеристики радиатора с боковым подключением

Батареи данной категории представляет собой конструкцию, из одной, двух или трех панелей. Каждая панель представляет собой соединенные двух листов, по площади которых расположены желоба. По ним в момент эксплуатации будет двигаться теплоноситель. Соединены два листа между собой путем роликовой сварки, поэтому они легко выдерживают достаточно высокие значения давления системы. Каждая батарея состоит из одной или нескольких таких секций, расположенных параллельно друг к другу. Между ними находится пространство, которое некоторые производители заполняют гофрированным листом тонкой стали. Это помогает повысить мощность радиатора, и быстрее согреть помещение. Большинство радиаторов оснащены конвекторами, помогающими максимально быстро распространить горячий воздух по комнате.

Существует ряд основных характеристик, на которые нужно обращать внимание при покупке радиатора с боковым подключением:

• Теплоотдача – одна из основных характеристик, зависящая от нескольких параметров, в том числе габаритов, марки, количества используемого теплоносителя, а также дополнительных параметров.
• Показатель рабочего давления – это параметр, позволяющий определить, насколько батарея устойчива к давлению системы. Этот параметр особенно важен, если выбирать изделие для монтажа в централизованных системах отопления многоэтажных домов, так они чаще всего подвержены скачкам давления, которые не выдерживают большинство радиаторов.
• Вид используемого теплоносителя. Большинство моделей использует исключительно воду, но технологии, а также внутреннее покрытие, позволяют применять незамерзающие жидкости и другие варианты современных теплоносителей.
• Максимальная температура теплоносителя. В основном этот показатель равен 110^оС, но некоторые приборы достигают значений 120^оС.
• Модель. Большинство стальных приборов имеют одинаковую маркировку, и обозначаются двумя цифрами – 11, 22, 33, и так далее. К примеру, радиатор стальной панельный 22 – тип боковое подключение, является одной из самых популярных типов батарей на российском рынке. Он представляет собой прибор, состоящий из двух панелей и двух конвекторов, и отлично подходит для помещений около 15-20 кв.м.
• Межосевое расстояние – один из важнейших параметров для батарей с боковым подключением. Это значение равно высоте между верхней и нижней осью. Зачастую оно определяет большинство характеристик прибора, в том числе и его габариты. Кроме того, эта цифра является основой расчетов при монтаже.
• Габариты. В большинстве моделей они указаны в миллиметрах, что также является основой для названия конкретной модели. Стальные приборы могут варьироваться в длину от 400 и до 3000 мм, при этом их высота может составлять до 900 мм. Глубина зависит от количества панелей, и может превышать 150 мм.
• Толщина стали – показатель, от которого зависит долговечность прибора, а также основной набор его показателей мощности. В основном по стандарту применяются листы толщиной от 1,15 и до 1,25 мм.
• Заводская гарантия. При покупке важно учесть, насколько производитель обезопасит покупателя от возможности нежданных поломок. Некоторые заявляют 2-3 года, а самые надежные концерны, например концерны Kermi и Purmo, гарантируют до 20 лет службы своих изделий. Кроме того, важно учесть, что эта цифра не ставит границу конечного срока реализации. При должной эксплуатации купленный прибор прослужит гораздо дольше.

Кроме основных характеристик, важно учесть достоинства и недостатки батарей данного типа. Как и вся система, они являются достаточно громоздкими. Расположение труб в помещении, как и во всем доме, во многом снижают эстетическую привлекательность комнаты. Но при этом такая система является более надежной, экономной, и отличается низкими теплопотерями.

Покупка идеального радиатора

Чтобы приобрести правильный вариант батарей, нужно рассчитать необходимые габариты, мощность и количество приборов. Ассортимент предлагает как огромные варианты для просторных помещений, так и небольшие – для маленьких. К примеру, стальной панельный радиатор – боковое подключение 11

, прекрасно справится с отоплением небольшой комнатки. Поэтому для маленького помещения нет необходимости покупать стандартную батарею. Достаточно обзавестись вышеуказанной моделью.

Если вам нужно подобрать радиаторы с боковым подключением, то загляните в наш каталог. Здесь представлен широкий ассортимент товаров по самым доступным ценам от самых известных отечественных и европейских производителей теплотехники. Для того чтобы сделать правильный выбор, советуем обратиться к нашим консультантам. Они помогут определиться с моделью, габаритами и другими характеристиками, которые сделают покупку максимально удачной. Мы предлагаем быстрое оформление заказа, а также удобные способы доставки.

kermi-market.ru » Все что нужно знать при покупке радиаторов с боковым подключением

Виды подключения радиаторов

тальные радиаторы уже много лет лидируют на рынке отопительной техники в нашей климатической зоне. Выбирая между стальными, тяжелыми и долго разогревающимися чугунными или алюминиевыми, которые отличаются более низким КПД, потребитель обычно останавливается именно на первом варианте. Стальные радиаторы Kermi FKO неприхотливы в эксплуатации, быстро нагреваются, долго держат тепло и великолепно обогревают помещение. Кроме того, на них дается гарантия – 10 лет, что является показателем их исключительной надежности и высокого качества.

Существуют радиаторы с нижним подключением и боковым подключением. Каждый вид имеет некоторые свои особенности, которые имеют принципиальное значение только в плане монтажа и подключения. По всем остальным параметрам – количеству потребляемой воды, весу самого прибора и его мощности – радиаторы Kermi с боковым подключением и такие же с нижним абсолютно идентичны.

Что надо знать, покупая радиатор с боковым подключением

В первую очередь, надо помнить, что по техническим характеристикам радиаторы Kermi с боковым подключением ни в чем не уступают таким же приборам с нижним подключением. У них та же мощность и то же отменное качество. При этом, приобретая радиатор именно с боковым подключением, покупатель может существенно экономить, поскольку такой прибор обойдется ему на 20-25 % дешевле (это средний показатель). Такая дешевизна может вызвать подозрения, но беспокоиться не стоит. Прибор исключительно качественный и не доставит никаких неудобств в эксплуатации. Единственный нюанс – радиаторы с боковым подключением имеют некоторые особенности монтажа, точнее подключения.

Нюансы монтажа радиаторов с боковым подключением

Первый нюанс заключается в системе регулировки теплоносителя. В радиаторах, имеющих нижнее подключение, стоит специальный термоклапан, который будет регулировать в дальнейшем температуру воды в радиаторе.

Приборы с боковым подключением данного клапана не имеют, поэтому к ним монтируется термогерулятор. Он подключается к радиатору при помощи особого радиаторного крана. При покупке это необходимо учитывать.

Второй нюанс – отопительный прибор с боковым подключением имеет несколько меньшую эстетическую ценность. Дело в том, что патрубки радиатора, по которым непосредственно поступает вода, расположены на его боковой панели (отсюда и название). Сбоку же устанавливается и кран Маевского, с помощью которого из радиатора выпускается нежелательный воздух. Следовательно все это оборудование будет видно (у радиатора же с нижним подключением оно “спрятано” и практически не заметно).

Следовательно, приобретая такой отопительный прибор с боковым подключением, покупателю требуется учитывать то, что трубы придется как-то спрятать, чтобы вся система не бросалась в глаза и выглядела эстетично. Стальные радиаторы Kermi FKO – универсальные отопительные приборы, а наличие огромного выбора их разных типов позволяет подобрать самое лучшие оборудование для обогрева помещения разной площади и модификации.

А выбрать ли радиатор с нижним или боковым подключением – это решает каждый покупатель самостоятельно, исходя из своих экономических запросов и типа помещения, в котором собирается данное оборудование устанавливать.

Наш интернет-магазин Kermi-market.ru профессионально оказывает услуги по продаже и монтажу радиататоров Kermi

Радиаторы и батареи отопления с боковым подключением

Радиаторы и батареи отопления с боковым подключением

Радиаторы системы отопления могут подключаться по боковой, диагональной схеме и с нижней подводкой теплоносителя. Типичным для централизованной системы отопления является боковое подключение радиаторов отопления, когда ввод и вывод горячей воды осуществляется с одной стороны батареи. Такой вариант позволяет максимально использовать теплоотдачу радиаторов, прогревать прибор по всей площади и терять не более 5 % энергии. Метод бокового подключения подходит также для автономных систем отопления малоэтажных зданий.

Преимущества бокового подключения

Радиаторы с боковым подключением имеют два патрубка с одной стороны прибора: подводящая труба крепится к верхнему входу, выводящая – к нижнему. Движение теплоносителя сверху вниз является самым технологичным и оптимальным для обеспечения максимальной теплоотдачи. Единственным недостатком такой схемы подключения является невозможность применения батарей с большим количеством секций (более 8-10), так как сторона, противоположная входу теплоносителя может прогреваться недостаточно. Такая же проблема может возникнуть при слабом давлении в системе.

Для бокового подключения радиаторов применяются следующие материалы:
•    термостатическая головка размещается на подводящей трубе;
•    запорный кран устанавливается на отводящей трубе;
•    воздушный клапан монтируется с противоположной стороны радиатора вверху;
•    с нижней противоположной стороны необходимо установить заглушку;
•    байпас (перемычка) врезается при необходимости между трубами подвода и отвода.

Выбирая боковое подключение батарей отопления, покупатели экономят на расходных материалах – трубах. Такой тип подключения отличается универсальностью, простотой монтажа и высокой энергоэффективностью.

Монтаж радиаторов с нижним и боковым подключением

Рассматривая модели батарей отопления, которые предлагают сегодня производители, покупатель нередко задается вопросом: какой отопительный прибор лучше выбрать и как его установить? Насколько целесообразен монтаж радиаторов с нижним или боковым подключением и в чем заключается разница между ними? В таких приборах имеются некоторые конструктивные различия, которые и предполагают определенные особенности установки.

Какой радиатор отопления установить

Стандартное исполнение радиатора предполагает боковое подключение. Именно так выполнены модели, предназначенные для установки в многоэтажных домах с центральным отоплением. В таких помещениях чаще всего вертикальная и горизонтальная разводка труб выполняется вдоль стен открытым способом, а выполнить ее в стяжке пола часто не представляется возможным. Поэтому монтаж радиатора в квартире предполагает использование батарей с боковой подводкой.

В частном доме, наоборот, внутрипольная прокладка труб системы теплоснабжения – это более удобный вариант, позволяющий сэкономить полезную площадь и улучшить дизайн внутренних помещений. Нужно отметить, что с нижней подводкой выпускаются только стальные и панельные радиаторы. Дополнительным плюсом таких моделей считается комплектация термостатическим вкладышем, который позволит впоследствии установить термостат.

Установка батарей с боковым подключением

Отопительный радиатор с боковой подводкой имеет по 2 отверстия сверху и снизу, с левой и правой стороны. Такая конструкция позволяет выбрать наиболее удобную схему подключения:

• Диагональная (подающая труба присоединяется вверху с одной стороны, а «обратка» – с другой, к нижнему отверстию). Это наиболее эффективная схема, обеспечивающая максимальную теплопередачу.

• Односторонняя (обе трубы подключаются с одной стороны прибора, эффективность ниже на 5%).

• Разносторонняя нижняя (вход и выход теплоносителя осуществляется через нижние отверстия с противоположных сторон, потери тепла до 10%).


Наименее эффективным считается диагональное подключение «снизу-вверх», когда подводящая труба идет снизу, а «обратка» сверху отопительного прибора.

После завершения подключения радиаторов остаются свободными по одному отверстию. В верхнее вкручивается кран Маевского для сброса воздуха, а на нижнем устанавливается заглушка.

Монтаж радиатора с нижним подключением

Популярность этого вида радиаторов обусловлена их особенностью – трубы можно спрятать в полу или под плинтусом. Подключить радиаторы с нижней подводкой можно 2-мя способами:

•  напрямую;
•  с помощью специального блока.

Установить радиатор такого типа нужно на стадии ремонта до заливки стяжки. Для подключения батареи к проложенным трубам используются Г-образные трубки. Их следует хорошо закрепить и залить пеной после того, как проверена герметичность подключения(проведена опрессовка).

Рекомендуется использовать специальный узел подключения «мультифлекс», состоящий из 2-х шаровых кранов и набора фитингов (переходников). Благодаря его установке прибор можно отключать в случае поломки без перекрытия всей системы.

Главное, что должен обеспечивать правильный монтаж радиаторов отопления – это надежность и герметичность подключения всех отопительных приборов. Специалисты нашей бригады имеют большой опыт проведения подобных работ и выполнят все мероприятия в самые короткие сроки и на высоком профессиональном уровне.

Полезные статьи

Тонкости установки разных видов батарей

Монтаж и замена радиаторов в квартире

Как установить радиаторы в квартире – пошаговая инструкция

Радиаторы с боковым подключением в наличии.

Санкт-Петербург



Также сделать заказ можно отправив заявку на факс: (812) 677 34 74 или e-mail:  [email protected]

Стальные панельные радиаторы Insolo

Стальной панельный радиатор типа 10 представляет собой однорядный без конвектора, без верхней воздуховыпускной решетки и боковых стенок (1 – одна панель, 0 – отсутствие конвектора)

Стальной панельный радиатор типа 11 представляет собой однорядный с одним конвектором, приваренный к тыльной стороне панели, без верхней воздуховыпускной решетки и боковых стенок (1 – одна панель, 1 – один конвектор)

Стальной панельный радиатор типа 20 представляет собой двухрядный без конвектора, с верхней воздуховыпускной решеткой и боковыми стенками (2 – две панели, 0 – отсутствие конвектора)

Стальной панельный радиатор типа 21 представляет собой двухрядный с одним конвектором, расположенным между панелями и приваренным к одной из панелей, с верхней воздуховыпускной решеткой и боковыми стенками (2 – две панели, 1 – один конвектор)

Стальной панельный радиатор типа 22 представляет собой двухрядный с двумя конвекторами, расположенными между панелями и приваренными к каждой панели, с верхней воздуховыпускной решеткой и боковыми стенками (2 – две панели, 2 – два конвектора)

Стальной панельный радиатор типа 30 представляет собой трехрядный без конвективного оребрения между панелями (3 – три панели, 0 – отсутствие конвекторов)

Стальной панельный радиатор типа 33 представляет собой трехрядный с тремя конвекторами, расположенными между панелями и приваренными к каждой панели, с верхней воздуховыпускной решеткой и боковыми стенками (2 – две панели, 2 – два конвектора)



Если род деятельности вашей компании предполагает монтаж отопительных систем, обратите внимание на стальные панельные радиаторы. Предназначены для использования в однотрубных или двухтрубных системах отопления жилых, административных, промышленных и других зданиях.
Стальной панельный радиатор – прибор, конструктивно состоящий из сваренных между собой профилированных стальных листов. Стальные радиаторы состоят из блоков с 1, 2 или 3 отопительными панелями, в которых циркулирует теплоноситель и конвективными элементами, расположенными между отопительными панелями. Верхние декоративные решётки, а также боковые панели имеют легкосъёмную конструкцию. Производятся отопительные приборы различных размерах: от 300 до 900 мм высотой и от 45 до 158 мм шириной.

Преимущества использования

Стальные панельные радиаторы производятся в двух вариантах – исполнение для бокового подключения Compact, и нижнего подключения Ventil Compact. Приборы характеризуются сбалансированным соотношением конвективной и лучистой теплопередачей, что обеспечивает   в отапливаемом помещении высокий уровень комфорта. Благодаря ненавязчивому дизайну стальные радиаторы вписываются в любой интерьер и выглядят эстетично. К числу достоинств относится также низкая стоимость киловатта тепла.
Следует учитывать, что стальные панельные радиаторы подходят для применения преимущественно в автономных отопительных системах, так как они чувствительны к гидроударам и нуждаются в качественном теплоносителе. Как правило, изделия используются в сетях с давлением до 10 бар.

Стоимость стальных панельных радиаторов

Вопрос стоимости – немаловажный фактор выбора оборудования для отопления. Если вы стремитесь рационально использовать средства, купите стальные панельные радиаторы. Относительно низкая себестоимость изделий достигается благодаря простой конструкции и современным технологиям. Доступность цены на стальные панельные радиаторы позволит вам сократить издержки на обустройство системы отопления не в ущерб качеству.

Техническое описание

Высота радиаторов:  300, 400, 500, 600, 750, 900 мм.
Длина радиаторов:  от 400 до 2000 мм – с шагом 100 мм, от 2200 до 3000 мм – с шагом 200 мм.
Патрубки:  4 х G1/2” (боковые).

Комплект поставки:

• радиатор;
• кран Маевского 1/2”;
• заглушка 1/2”;
• кронштейны с дюбелями и болтами.

Kermi радиаторы (FKO с боковым подключением) Otoplenie-SZ.ru

Система отопления загородного дома с замкнутой циркуляцией теплоносителя для оптимальной работы должна быть оснащена стальными панельными радиаторами. Такое решение позволяет максимально увеличить площадь обогрева помещения и снизить тепловую инерцию. Радиаторы Kermi FKO немецкого производства уже более полувека пользуются стабильным спросом в своем сегменте рынка и обеспечивают надежную работу при низких энергетических затратах.

Компания «Северо-Запад» предлагает высококачественные стальные радиаторы Kermi, которые активно используются для систем отопления автономного и централизованного типа. Изделия отличаются прекрасными техническими характеристиками, удобны и безопасны в эксплуатации.

При этом стальные панельные радиаторы Kermi имеют привлекательный внешний вид. В стандартном исполнении цвет изделий – белый, другого цвета изготавливаются на заказ.

Разнообразие моделей биметаллических радиаторов отопления «Керми» позволяет оборудовать помещения даже самой замысловатой конфигурации так, чтобы и сэкономить пространство, и обеспечить нужный температурный режим. Ширина батарей – от 59 до 155 мм.

СТАЛЬНЫЕ радиаторы Kermi изготавливаются из листовой стали. Это прочный и пластичный материал, хорошо переносящий различные нагрузки. Изделия из него обладают повышенной удельной тепловой мощностью. Внешнее покрытие радиаторов лаковое, экологически безопасное, термостойкое и долговечное. Технические характеристики позволяют осуществлять монтаж этих изделий к однотрубным и двухтрубным системам отопления.

Стальной радиатор «Керми» FKO с боковым подключением для монтажа имеет четыре боковых отверстия с внутренней резьбой 4 × G 1/2. Надежные резьбовые соединения предотвращают возможность протечки. Широкий выбор размеров позволит подобрать изделие для квартиры, коттеджа или дачи, в зависимости от габаритов подоконника и оконных проемов. В стандартную комплектацию входит кран Маевского, заглушка, крепежный набор для монтажа на стену. Радиаторы с нижним подключением оснащаются термостатическим клапаном.

Новая технология Х 2 позволяет экономить на энергозатратах 10-11%. Сначала прогревается передняя панель, а задние панели используются в качестве экрана, создавая эффективный теплообмен. Лишь при необходимости подключается дополнительный прогрев задних панелей. Прогрев помещений стальными радиаторами «Керми» Тherm Х 2 происходит на 30% быстрее, чем обычными плоскими радиаторами. Если прибавить сюда низкий коэффициент потерь и высокий уровень теплоотдачи, то мы получаем оборудование с отличным КПД.

Радиаторы Kermi FKO имеют облегченный монтаж, а встроенные в них вентили помогут в управлении этими современными высокотехнологичными приборами, которые делают нашу жизнь комфортнее и проще. Каждое изделие оснащено подробной инструкцией, благодаря которой установка батарей «Керми» с нижним или боковым подключением может быть проведена самостоятельно.

Батареи «Керми», подключение которых осуществляется боковым способом, также позволяют осуществить установку дополнительных конвекторных решеток. Это делается для увеличения теплоотдачи панелей.

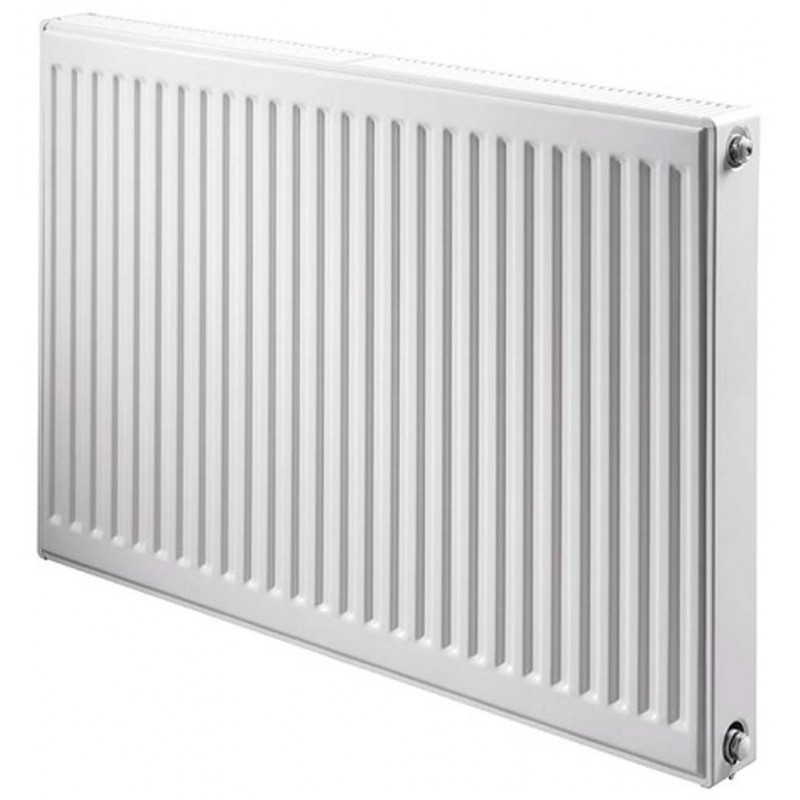

Радиатор KERMI FKO 10 04 05 стальной панельный с боковым подключением

Внимание:

Действие гарантии распространяется только на радиаторы, установленные в закрытой системе отопления.

ТИП KERMI – 10

10 тип радиаторы KERMI отличается наличием только одной нагревающий поверхности. В связи с этим данный тип является самым минимальным, из за этого радиаторы относящиеся к 10 типу керми не пользуются большой популярностью.

КОМПЛЕКТАЦИЯ:

Все профильные компактные радиаторы KERMI тип 10 в обязательном порядке комплектуются клапаном Маевского (клапаном для сброса воздуха), заглушкой, монтажным креплениям для установки на стены (при установке на пол необходимо приобрести установочные ножки для данных радиаторов). Все оригинальные радиаторы фирмы KERMI, поставляются в прозрачной полиэтиленовой упаковке (приобретая радиаторы, благодаря прозрачной упаковки, вы всегда можете осмотреть целостность радиатора и его лакокрасочное покрытие.

УСТОНОВКА

Для установки KERMI тип 10 радиатора все необходимое есть в комплекте. Установочные комплекты можно разделить на две категории длиной батареи до 1400 см (в комплект идет две установочных рейки) и длиной более 1400 см(в комплект идет три установочные рейки). После крепления реек на стену вам надо просто одеть радиатор на пазы расположенной на обратной стороне. При установке радиатора КЕРМИ не снимайте защитную упаковку с батареи до окончания всех работ в помещении, данная упаковка поможет вам сохранить внешний вид в идеальном состоянии.

ПОДКЛЮЧЕИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Для подключения KERMI FKO тип 10 к системе отопления дополнительно необходимо приобрести впускную и обратную арматуру. Под впускной арматурой подразумевается вентиль ручной, вентиль термостатический или шаровый кран с «американкой» с присоединительной резьбой 1/2″ с прямым или угловым выходом. В качестве обратной арматуры выступает обычный вентиль с присоединительной резьбой 1/2″ с прямым или угловым выходом. Данная арматура при помаши фитингов соединяется с трубами систем отопления, после чего арматура монтируется к радиатору отопления.

ЗАМЕНА РАДИАТОРОВ KERMI

Благодаря «американки», заменить батарею не составляет ни каких проблем. Сначала мы перекрываем подачу теплоносителя в радиатор, для этого надо просто перекрыть вентили. После чего открутить «американку» от батареи (обращаем ваше внимание что в батареи остается теплоноситель). Затем надо просто снять батарею с настенных креплений. Для установки батареи проделайте все действия в обратной последовательности.

ТЕХНОЛОГИЯ ОКРАСКИ КЕРМИ

В Германии на заводе KERMI для окраски радиаторов используются новейшие но хорошо зарекомендовавшие себя технологии. Окраска производится при помаши ванн с грунтовкой и краской методом полного погружения батарей (как и на многих известных автомобильных заводах). Данная технология хорошо зарекомендовала себя за долгое время применения и вы сами можете убедиться в надежности лака красочного покрытия, которое прослужит вам долгие годы.

часто задаваемых вопросов

часто задаваемых вопросов

QМогу ли я заменить только один радиатор в моей системе, или мне нужно будет заменить их все?

A

В существующей системе вы можете заменить все радиаторы или только те, которые вам нужны.

Q Можно ли использовать радиаторы с комбинированным котлом?

A

Да, с нашими радиаторами можно использовать любой котел центрального отопления.

QПодходят ли ваши радиаторы для моей существующей системы центрального отопления?

A

Да, если только ваша система не является очень необычной e.грамм. пар, а не вода. Все наши радиаторы центрального отопления совместимы с обычными системами центрального отопления и имеют фитинги британского стандарта. В существующей системе вы можете заменить все радиаторы или только те, которые вам нужны.

Q Радиатор, который мне нужен, не имеет достаточной мощности для моей комнаты, что мне делать?

A

В зависимости от диапазона вы можете выбрать альтернативную модель с большим количеством столбцов, двойными или даже тройными рядами элементов для увеличения вывода в том же пространстве.

QВ чем разница между прямыми и угловыми клапанами?

A

Прямые клапаны обычно подходят к радиаторам с соединениями снизу (где трубопровод поднимается от пола), а угловые клапаны обычно подходят к радиаторам с боковыми соединениями, где трубопровод выходит из стены).

QСовместим ли дизайнерский радиатор с моей существующей системой центрального отопления?

A

Да.Дизайнерские радиаторы имеют общую трубную арматуру, такую ​​же, как и стандартные радиаторы. Вы можете установить в доме дизайнерский радиатор, и он будет работать вместе со стандартными радиаторами. Как вариант, вы можете установить дизайнерские радиаторы во всем доме, выбор за вами!

QЧто такое термостатический радиаторный клапан?

A

A Термостатический радиаторный клапан (TRV) – это тип радиаторного клапана, который дает вам больший контроль над теплом в каждой комнате.Каждому TRV можно настроить температуру, которая вам подходит, поэтому вы можете иметь разные температуры в разных комнатах.

Q Мой радиатор не нагревается до самого верха?

A

Для вертикальных радиаторов: Радиатор может быть перевернут, проверьте наличие наклейки на перегородке и убедитесь, что перегородка находится на стороне подачи / возврата. Если радиатор не перевернут, убедитесь, что он не заблокирован воздухом, балансируя и выпуская воздух из радиатора (используя поставщик радиаторных ключей с радиатором). Для горизонтальных радиаторов с 4-х канальным подключением? Убедитесь, что радиатор не заблокирован воздухом, чтобы выпустить воздух внутрь, вы должны сбалансировать и выпустить воздух из радиатора (используя поставщик ключа радиатора с радиатором).

QГде лучше всего разместить мой радиатор / нужно ли размещать радиаторы под окнами?

A

В то время как конвенция гласит, что лучшее место для установки радиаторов – под окном, чтобы воздух согревал холодный воздух, проникая через стекло, однако в современных зданиях и добавлении двойного остекления в этом нет необходимости. при принятии этого решения стали скорее личными предпочтениями или практическими соображениями.

Не можете найти то, что ищете? Спросите нас здесь!

• © 2021 QRL Radiator Group. Все права защищены

Различные способы установки электрического нагревательного элемента в радиатор центрального отопления

Широкий выбор соединительных отверстий в радиаторах Terma позволяет выбрать наиболее подходящий тип подключения для установки нагревательного элемента. Такая комбинация дает пользователю ряд преимуществ. В их число входят:

использование стандартного радиатора центрального отопления в ванной в качестве электрической сушилки, в том числе вне отопительного сезона (т.е. летом),

• дополнительный источник тепла (например, в ванной) вне отопительного сезона без необходимости включать всю систему центрального отопления.

Рекомендуемые типы подключения нагревательного элемента в радиаторе центрального отопления:

[Чертеж 1 – ТЭН установлен непосредственно в радиатор; для подключения воды используется встроенный термостатический клапан] Типы подключения: Z1, Z8, Y8, Y1	[Чертеж 2 – ТЭН установлен непосредственно в радиатор; для подключения воды используется встроенный термостатический клапан с погружной трубкой] Типы подключения: SX, S1, S8	[Чертеж 3 – электронагревательный элемент подключается к радиатору через запорный вентиль, встроенный в тройник] Тип подключения: SX
[Чертеж 4 – ТЭН соединен тройником; также используется запорный клапан] Тип подключения: SX	[Чертеж 5 – электронагреватель подключается непосредственно к радиатору с боковым подключением к системе центрального отопления] Типы подключения: L8, P1, 58, 51	[Чертеж 6 – электронагреватель подключается непосредственно к радиатору с крестообразным подключением к системе центрального отопления] Типы подключения: GD, UN, UC

Один из клапанов в радиаторе должен оставаться открытым во время использования электронагревательного элемента. Это сделано для предотвращения чрезмерного давления внутри радиатора, которое, в свою очередь, может привести к повреждению радиатора или нагревательного элемента.

Нагревательные элементы

TERMA соответствуют всем необходимым европейским нормам безопасности и предотвращения возгорания. Поэтому температура теплоносителя в установке, где установлен электронагревательный элемент, не должна превышать 82 ° C. Такая температура может повредить плавкий предохранитель, встроенный в нагревательный элемент.

Распределение тепла и значений температуры на поверхности электрического радиатора зависит от множества различных факторов.Геометрия радиатора – самая принципиальная. Электронагревательный элемент всегда должен устанавливаться в нижней части радиатора.

Электронагревательный элемент – элемент, выступающий за пределы корпуса радиатора. Поэтому радиатор следует располагать таким образом, чтобы исключить возможное повреждение нагревательного элемента (на нагревательный элемент нельзя наступать или использовать его в качестве подвески).

[Чертеж 7 – нагревательный элемент подключается вертикально внизу радиатора с помощью горизонтальных труб] Типы подключения E1, E8, EX	[Чертеж 8 – нагревательный элемент соединен вертикально внизу радиатора с помощью вертикальных труб]

Радиаторные клапаны

– угловые, прямые или угловые – какие мне нужны?

03.06.2015

Feature Radiators, эксперт по радиаторам, предоставил ниже несколько полезных советов о том, какие клапаны они бы рекомендовали для различных конфигураций радиаторов, что позволит вам принять обоснованное решение при покупке радиаторных клапанов.

1. Ваши трубы уже проложены?

Возможно, вы начинаете с нуля без установленных труб; в этом случае вы, вероятно, можете выбрать, откуда вы хотите, чтобы ваши трубы были (стена или пол). Это означает, что у вас есть свобода выбора радиатора и клапанов. Однако, как это часто бывает, трубопровод уже может быть установлен. Возможно, вам удастся его переместить, но в противном случае это может сузить выбор радиаторов и клапанов.

1. «Настенный» или «напольный»?

Нас часто задают вопрос, может ли конкретный тип радиатора быть «настенным» или «напольным».
• «Настенный» означает, что радиатор подвешивается к стене на кронштейнах (без ножек). Однако среди домовладельцев распространено заблуждение, что «настенный» означает, что трубы выходят из стены.
• «Напольный» означает, что радиаторы устанавливаются на полу, обычно на «ножках». Однако клиенты часто думают, что это означает, что трубы идут от пола.
Независимо от того, висит ли радиатор на стене или стоит на ножках, трубы могут быть подняты откуда угодно; вне стены, пола, по плинтусу и т. д.Такое положение ваших труб не влияет на ваш выбор радиатора, но влияет на ваш выбор клапана.

1. Положение соединений клапана?

Чтобы выбрать лучшие клапаны, вам, во-первых, необходимо знать, есть ли у вашего радиатора «боковые соединения» или «нижние соединения».

Боковые соединения Соединения для клапанов (отверстия) расположены внизу радиатора с обеих сторон. Это норма для стандартных гофрированных панельных радиаторов и традиционных чугунных радиаторов.Этот тип соединения также известен как BBOE или Bottom Bottom Opposite Ends.

Нижние соединения Соединения для клапанов (отверстия) расположены под радиатором на концах или по центру на расстоянии 50 мм друг от друга. Это норма для полотенцесушителей лестничного типа и характерна для многих современных вертикальных радиаторов отопления, которые спроектированы так, чтобы занимать минимальное пространство на стене.

1. Положение труб?

Выберите вашу конкретную установку из списка ниже:

• Трубы, идущие от пола на радиаторе с боковыми соединениями = вам нужны «угловые» клапаны. Головка клапанов должна располагаться вертикально по обе стороны от радиатора.

• Трубы, идущие от пола на радиаторе с соединениями с нижней стороны = вам нужны «прямые» клапаны. Клапаны должны располагаться под радиатором, а головку клапанов можно повернуть так, чтобы они находились на одной линии с нижней частью радиатора и не выступали в комнату.

• Трубы, выходящие из стены на радиаторе с боковыми соединениями = вы можете выбрать «угловой» или «угловой» вентиль. Традиционно установщики использовали угловые клапаны, но это означает, что клапаны будут лежать плоско по обе стороны от радиатора, а головки клапанов будут торчать вперед в комнату, как правило, за переднюю часть радиатора.Более простой альтернативой является использование угловых клапанов, что означает, что клапаны будут находиться по обе стороны от радиатора, но головки клапанов будут сидеть вертикально, а не выступать в комнату.

• Трубы, выходящие из стены на радиаторе с соединениями с нижней стороны = вы можете выбрать «угловой» или «угловой» вентиль. Традиционно установщики использовали угловые клапаны, но это означает, что клапаны будут располагаться под радиатором, а головки клапанов будут торчать вперед в комнату, как правило, за переднюю часть радиатора.Более аккуратная альтернатива – использовать угловые клапаны, что означает, что клапаны будут располагаться под радиатором, а головки клапанов будут располагаться горизонтально, а не выступать в комнату.

1. Ручной или термостатический?

Помните, вам также необходимо решить, нужны ли вам термостатические или ручные клапаны. Ознакомьтесь с нашей статьей о различиях по ссылке ниже. http://www.featureradiators.co.uk/Articles/Radiator%20valves%20thermostatic%20or%20manual.htm

Для получения дополнительной информации о Клапаны радиатора – угловые, прямые или угловые – какие мне нужны? говорить с Характеристики радиаторов

Мы не можем найти эту страницу

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Какие клапаны радиатора мне нужны?

“Какие радиаторные клапаны мне нужны для моего радиатора ??”

Это частый вопрос, который нам задают наши клиенты, поэтому мы здесь, чтобы объяснить все, что вам нужно знать, когда речь идет о радиаторных клапанах!

Итак. … может быть, вы только что купили свой идеальный дизайнерский радиатор и не знаете, какие клапаны выбрать. У вас может возникнуть соблазн спросить своего сантехника, но не бойтесь – мы здесь, чтобы помочь вам решить, какие долины вам понадобятся; будь то прямые, угловые или угловые радиаторные клапаны.

Описание клапанов радиатора

В связи с растущим разнообразием стилей радиаторов, доступных сегодня на рынке, и с увеличением спроса клиентов на самые стильные конструкции производители радиаторных клапанов увеличили выбор, доступный на рынке, чтобы гарантировать, что они идеально подходят для вашего радиатора.

Ваш радиатор может быть настенным или напольным. Настенный означает, что радиатор будет крепиться к стене с помощью набора скоб. Обратите внимание, что установка на стене не обязательно означает, что трубы будут выходить из стены.

«Напольный» означает, что радиатор будет установлен на полу на ножках / ножках радиатора. Опять же, обратите внимание, что это не обязательно означает, что трубопровод будет идти от пола. Независимо от того, поставлен ли радиатор на пол или подвешен к стене, трубопровод может идти откуда угодно.

Какие клапаны вам понадобятся, будет зависеть от двух вещей: во-первых, есть ли у вашего радиатора боковые или нижние соединения, и, во-вторых, от того, откуда в настоящее время идет трубопровод в вашем доме (стена или пол).

Нужны ли мне радиаторные клапаны прямые, угловые или угловые?

Боковые соединения:

Клапаны расположены по обе стороны от радиатора в нижней части.

Нижние соединения:

Клапаны расположены под радиатором на концах или по центру.

См. Наше руководство ниже – Как определить, какие радиаторные клапаны вам понадобятся:

1. Боковые соединения с трубами, идущими от пола = вам нужны «угловые» клапаны.
2. Нижние соединения с трубами, идущими от пола = вам нужны «прямые» клапаны
3. Боковые соединения с трубами, выходящими из стены = вы можете выбирать между «угловыми» или «угловыми» клапанами. Традиционно установщики использовали угловые клапаны, однако было обнаружено, что более аккуратной альтернативой является использование угловых клапанов, поскольку это означает, что головки клапанов будут сидеть вертикально, а не выступать в комнату, как в случае углового клапана.
4. Нижние соединения с трубами, выходящими из стены = вы можете выбрать «угловой» или «угловой» клапан. Традиционно установщики использовали угловые клапаны, но, опять же, угловые клапаны будут более аккуратной альтернативой

Если вы начинаете с нуля, тогда в настоящее время не будет никаких труб, и в этом случае вы сможете выбрать, откуда вы хотите, чтобы трубы берутся; стена или пол. Это дает вам больше гибкости при выборе радиаторных клапанов.Но в большинстве случаев трубопроводы уже установлены, и в этом случае вам нужно будет подобрать правильные радиаторные клапаны, соответствующие существующим трубопроводам.

Что такое термостатические радиаторные клапаны?

Теперь вы определились, какие клапаны вам нужны: прямые, угловые или угловые. Следующий шаг – решить, какие клапаны вам нужны: ручные или термостатические. Основное различие между ними заключается в том, что термостатический радиаторный клапан (TRV) отключается, как только ваш радиатор достигает желаемой температуры в комнате, тогда как ручной клапан отключается только в том случае, если вы физически отключите его.С непредсказуемым климатом здесь, в Великобритании, TRV – отличный вариант, поскольку он гарантирует, что вы не нагреете свою комнату без надобности. Это простое и экономичное решение.

На нашем сайте представлены различные радиаторные клапаны; прямые, угловые и угловые клапаны. От простых ручных клапанов, таких как квадратные радиаторные клапаны отопительного стиля, до декоративных термостатических клапанов, например, наших термостатических радиаторных клапанов Вестминстерского стиля периода отопления, вы обязательно найдете тот, который подходит вашему радиатору.

Если вам нужен дополнительный совет, позвоните в нашу дружелюбную службу поддержки клиентов по телефону 01535 288307 или отправьте нам письмо по электронной почте admin@heating-style. co.uk.

Радиатор для ванной комнаты Sahara 500 x 1200 мм, хромированный, прямой с боковым подключением

Радиатор для ванной комнаты Sahara, 500 x 1200 мм, прямой, хромированный, с боковым подключением

pageCacheKey_7af68176d57e439992c4e363f8e5c9c8

Ваша корзина пока пуста

Выбранные фильтры ни к чему не приводят

• Содержимое: 1 полотенцесушитель Вентиляционный клапан 1/2 дюйма Заглушки 1/2 дюйма Инструкции по сборке
• для труб диаметром от 18 до 22 мм; для шага проволоки от 18 до 22 мм; Глубина (от стены до центральной трубы): от 75 до 100 мм; Глубокие дюбеля не подходят для установки в стены из гипсокартона. Максимальное рабочее давление: 10 бар (1 МПа)
• Испытательное давление: 12 бар (1,2 МПа) вертикальные D-образные профили 30 x 40 x 1,5 мм горизонтальные круглые трубы 22 x 1,2 мм Расстояние до стены: прибл. 6,5см
• Технические данные: Ширина (мм): 500 Высота (мм): 1200 Присоединения (мм): 455 Диаметр трубки: Ø22 Профиль: 30 * 40 * 1,5 D Тепловая мощность (Вт при 75/65/20 °): 369 Количество воды (л): 5,17 Вес (кг): 8,82 Цвет: хром
• Комплект для настенного монтажа: – 4 настенных кронштейна – 4 винта и дюбеля – 4 крепежных винта – 4 шайбы

Номер артикула: 291002093

• Содержимое: 1 полотенцесушитель Вентиляционный клапан 1/2 дюйма Заглушки 1/2 дюйма Инструкции по сборке
• для труб диаметром от 18 до 22 мм; для шага проволоки от 18 до 22 мм; Глубина (от стены до центральной трубы): от 75 до 100 мм; Глубокие дюбеля не подходят для установки в стены из гипсокартона.Максимальное рабочее давление: 10 бар (1 МПа)
• Испытательное давление: 12 бар (1,2 МПа) вертикальные D-образные профили 30 x 40 x 1,5 мм горизонтальные круглые трубы 22 x 1,2 мм Расстояние до стены: прибл. 6,5см
• Технические данные: Ширина (мм): 500 Высота (мм): 1200 Присоединения (мм): 455 Диаметр трубки: Ø22 Профиль: 30 * 40 * 1,5 D Тепловая мощность (Вт при 75/65/20 °): 369 Количество воды (л): 5,17 Вес (кг): 8,82 Цвет: хром
• Комплект для настенного монтажа: – 4 настенных кронштейна – 4 винта и дюбеля – 4 крепежных винта – 4 шайбы

Объявленная цена: 99.90 € ²

87,99 €

Срок доставки: 2-3 дня

Описание товара:

Спрос на радиаторы для ванных комнат неуклонно растет.
Как заказчик, вы ожидаете высокой производительности при низком энергопотреблении.
Используется как для обогрева помещений, так и для сушки полотенец.
Для вас также важна функциональность (например, как практичный полотенцесушитель) и не в последнюю очередь оптическая приманка для глаз.
Одновременно с этим сушите и полотенца, а не только обеспечите приятное тепло в ванной.
Вы обязательно найдете радиатор, соответствующий вашим пожеланиям и идеям для новой комнаты или перепланировки!

Поставка:

Полотенце
Выпускной клапан 1/2 дюйма
Заглушка 1/2 дюйма
Инструкции по сборке
Комплект для настенного монтажа:
4 настенных держателя
4 винта и дюбеля
4 фиксирующих винта
4 ломтика

Техническая информация:

ширина (мм): 500
высота (мм): 1200
Присоединения (мм): 455
Диаметр трубы: Ø22
Профиль: 30 * 40 * 1,5 D
Тепловая мощность (Вт при 75/65/20 ° ): 369
Количество воды (л): 5.17
Вес (кг): 8,82
Цвет: хром
для труб диаметром от 18 до 22 мм;
для шага труб от 18 до 22 мм;
глубина (от стенки до середины трубы): от 75 до 100 мм;
Глубокие анкеры не подходят для установки в гипсокартон.
Максимальное рабочее давление: 10 бар (1 МПа)
Испытательное давление: 12 бар (1,2 МПа)
вертикальные D-образные профили 30 x 40 x 1,5 мм
горизонтальные круглые трубы 22 x 1,2 мм
расстояние до стены: прибл. 6,5см

Отзывы клиентов 0

0 отзывов 0 отзывов 0 отзывов 0 отзывов 0 отзывов

Прочая продукция этого производителя:

10.97 € *

Объявленная цена: 12.58 € ²

11,08 € *

Объявленная цена: 13.28 € ²

11,70 € *

Объявленная цена: 15.39 € ²

13.56 € *

Объявленная цена: 14.75 € ²

12,99 € *

* цены с НДС, без стоимости доставки Стоимость доставки
¹ Первоначальная цена, ² Рекомендуемая розничная цена

ecdgermany.de – Auto & Motorrad, Werkzeuge, Haus & Garten und Elektrikshop – © 2017 ECD Germany, alle Rechte vorbehalten

Объяснение клапанов радиатора

Термостатические клапаны, обычно называемые TRV, регулируют количество воды, поступающей в радиатор. Однако основное различие между ТРВ и ручными клапанами состоит в том, что ТРВ способны саморегулироваться.Они могут учитывать комнатную температуру, чтобы радиатор работал на максимальную комнатную температуру, обеспечивая соблюдение максимального уровня эффективности в процессе, помогая вам сэкономить деньги на счетах за отопление.

Эти клапаны используются для регулирования количества воды, которая выходит из радиатора в обратный трубопровод. Это позволяет вам «сбалансировать» радиатор, обеспечивая равномерное распределение воды по всей территории вашего дома и помогая вашим радиаторам нагреваться с одинаковой скоростью.

Угловой или прямой?

Прямой радиаторный вентиль соединяет радиатор с трубопроводом центрального отопления по прямой горизонтальной линии.

Угловые радиаторные клапаны, как следует из названия, позволяют присоединить трубопровод центрального отопления к радиатору под углом. Радиаторный клапан имеет изгиб на 90 °, так что входной патрубок клапана может встречаться как горизонтально, так и вертикально.

Таким образом, тип радиаторного клапана, который вам понадобится, зависит от положения впускных отверстий радиаторного клапана, необходимого для вашего нового радиатора, а также от положения подающей и обратной труб центрального отопления, от которых питается ваш радиатор.

Положения впуска клапана радиатора

Узнать, где расположены впускные отверстия клапана на вашем радиаторе, довольно просто и зависит от типа вашего радиатора.

Например, вы обычно найдете впускной клапан на полотенцесушителе, расположенном под нижней частью радиатора. Поэтому, если трубы центрального отопления проходят через стену, вы должны использовать угловой радиаторный клапан, чтобы вы могли присоединить горизонтальный трубопровод к впускному отверстию клапана в нижней части радиатора.

Стандартные радиаторы (обычно называемые компактными радиаторами) обычно имеют входные отверстия с боковыми клапанами. Они также расположены в нижней части радиатора, но, как правило, обеспечивают доступ только сбоку (по горизонтали). Поэтому вполне вероятно, что вам снова придется использовать угловой радиаторный клапан, чтобы присоединить трубопровод к входному отверстию клапана.

Прямой радиаторный клапан можно было бы использовать, если бы ваш радиатор имел входные отверстия для клапана сзади, а не сбоку от радиатора, и ваша трубопроводная система проходила через пол.Как правило, вы можете следовать приведенной ниже таблице, чтобы определить, какой тип радиаторного клапана вам понадобится:

	Сквозной трубопровод	Сквозной трубопровод в полу
Нижние впускные отверстия	Клапан радиаторный угловой	Клапан радиаторный прямой
Боковые впускные отверстия	Клапан радиаторный угловой	Клапан радиаторный угловой

Где купить?

Мы надеемся, что вы нашли все, что вам нужно знать о радиаторных клапанах, объяснены действительно просто и последовательно, но если у вас есть дополнительные вопросы, пожалуйста, не стесняйтесь связаться с командой здесь, в Direct Heating Supplies.
