Радиаторы с нижней подводкой биметаллические, их строение, разновидности и особенности монтажа.

Старые дома постепенно ремонтируют и переводят на новый тип коммуникаций и отопительных приборов – биметаллические радиаторы с нижней подводкой. В частном секторе это альтернатива морально устаревшим чугунным батареям – легкие, эстетичные, с продолжительным сроком эксплуатации. Нижняя подводка поможет скрыть трубы в пол. Перед покупкой специалисты рекомендуют разобраться, в чем особенность биметаллических моделей.

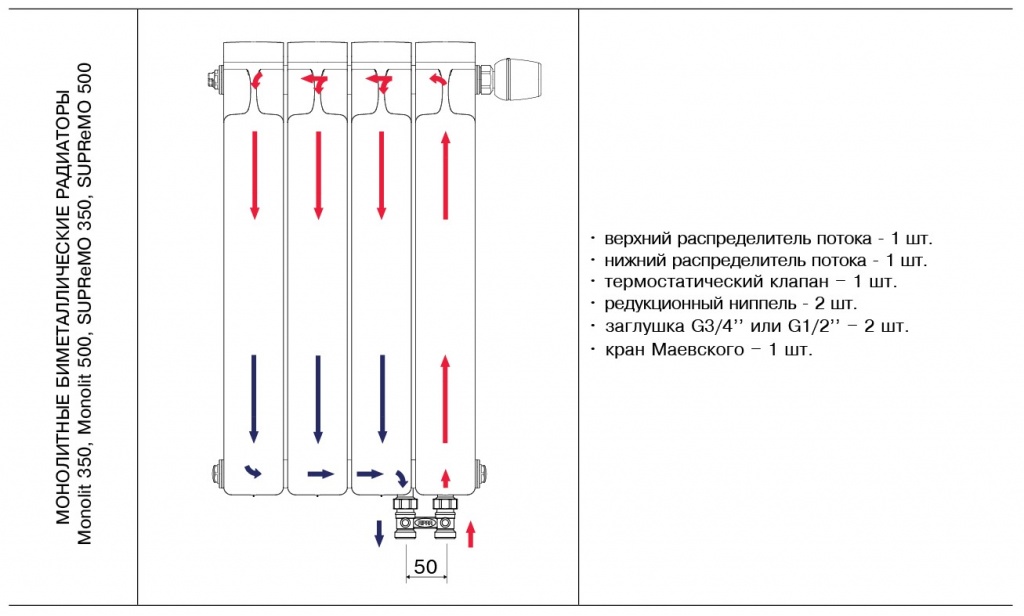

Биметаллический радиатор с нижним подключением

Содержание

• 1 Основные виды отопительных приборов
• 2 Эффективное применение биметаллических батарей с нижним подключением
• 3 Специфика строения биметаллических батарей

Основные виды отопительных приборов

На данный момент осуществляется выпуск отопительных приборов разного типа, и у каждого свои ценовые рамки, достоинства и недостатки. Нижняя подводка доступна только на разных батареях, если только в них предусмотрены входы:

1. Секционные биметаллические радиаторы отопления с конвекционными пластинами, подсоединение к трубам возможно с любой из 4-х точек, в этом их универсальность. Тепловые потери минимальные, КПД высокий – посредством настройки термостата регулируют мощность.
2. Панельные (бывают гладкие и рифленые) отопительные приборы выпускаются под нижнее подключение, чаще всего используют седловое. Все комплектующие, включая регулировщики тепловой мощности, можно дополнительно подобрать в магазине.
3. Стальные модели трубчатой формы считаются относительно новыми, их функциональная эффективность доказана – максимальная тепловая отдача. Рассчитаны на все виды подводки, но наличие необходимых входов нужно проверять при покупке.
4. Напоминающие пластины, биметаллические радиаторы с нижним подключением конструктивно подобны алюминиевым аналогам. Зато эти долговечные, хорошо переносят гидроудары в городских схемах, которые бывают перед запуском теплоносителя. При нижнем подключении немного снижается эффективность отопления, но их эстетика и удобство компенсирует все недочеты.
5. Алюминиевые модели на нижнем подсоединении встречаются реже, но их охотно используют в автономной системе загородных домов, чтобы максимально снизить засорение ржавчиной.
6. Дизайнерские радиаторы выпускаются разной величины и формы, из черного металла и композитных материалов, биметаллические радиаторы отопления и чугунные ребристые батареи в стиле ретро. По тепловой мощности они ничем не уступают медным и стальным моделям. Чаще всего их монтируют с нижним подключением, чтобы скрыть трубы и не портить дизайн интерьера.

Биметаллический радиатор отлично впишется в любой интерьер

Обратите внимание! При неграмотном монтаже скрытой подводки случаются протечки. Придется разбирать покрытие пола, чтобы устранить неполадки, а это дополнительные затраты на ремонт. Доверьте установку специалистам, если нет опыта.

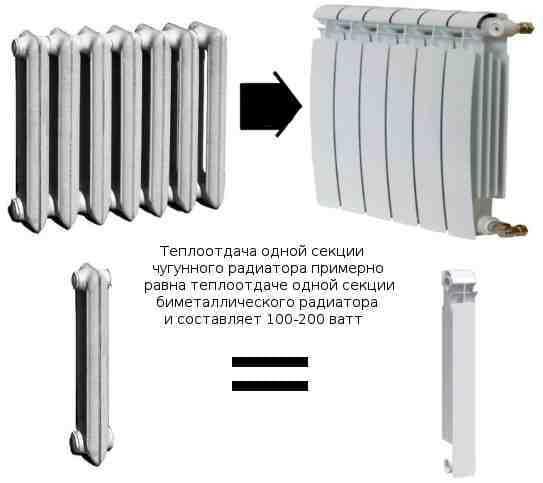

При замене старых радиаторов рекомендуется менять и трубы, которые могут не справляться с возросшей нагрузкой. Завоздушивание и засорение – основная проблема холода в доме при работающем на полную мощность котле. Скопившаяся в системе ржавчина, органика и кальциевый осадок будут и дальше снижать их эффективность, вплоть до холодных участков.

Эффективное применение биметаллических батарей с нижним подключением

Стойкие к гидроудару, эти батареи хорошо переносят скачки давления в системе. И если нужно перекрыть одну квартиру на несколько лет, с ними ничего не случится после длительного отключения при запуске теплоносителя, как это бывает с ржавыми трубами и батареями из черного металла.

В частном секторе применение биметаллических радиаторов с нижней подводкой не вполне оправдано, хотя они активно вытесняют другие разновидности. Их можно все чаще видеть в офисах и кафе, гостиничных комплексах и административных зданиях. Новые многоквартирные дома, работающие на автономных котельных, тоже часто переводят на нижнее подсоединение биметаллических радиаторов.

Эксплуатация биметаллических радиаторов в местах общепита

В частных домах в приоритете не особые параметры выносливости, а эстетика и скрытый трубопровод с теплоносителем. В замкнутой схеме также применим антифриз или «незамерзайка» с разным химическим составом. Биметаллические модели отечественного и импортного производства справятся с адаптацией под новый тип теплоносителя.Ассортимент биметаллических радиаторов не особо отличается дизайнерским разнообразием из-за специфического строения. Но есть большой выбор по формату – высота и длина батарей варьируется в широком диапазоне.

Внимание! Отсутствие вариативности связано с невозможностью наращивать радиаторы с нижней подводкой из биметалла. Необходимо подбирать отопительные приборы по тепловой мощности соответственно помещению.

Биметаллический радиатор в лаконичном дизайнерском исполнении

Входы для подключения сопоставимы с современными трубами, но для более старых коммуникаций есть подходящие фитинги, если система не требует ремонта. Подсоединение труб своими руками осуществляется через блок нижнего подключения или напрямую.Напомним, что биметаллические батареи с нижним контуром обычно используются в одноэтажных частных домах. Важно только обеспечить достаточное расстояние (7-12 см) от отопительного блока до подоконной коробки и пола, чтобы обеспечить достаточную циркуляцию воздушных масс.

Специфика строения биметаллических батарей

Преимущества биметаллического тандема определяют способ производства. Внутренние трубы из легированной стали (у некоторых зарубежных производителей даже из меди) обеспечивают защиту от скачков давления в отопительной системе. Они менее других вариантов подвержены коррозии, благодаря чему меньше засоряются и завоздушиваются. Дизайнерский облик корпуса биметаллических радиаторов обеспечивает легкий металл с высокой теплоотдачей, и тут у алюминия нет равных. Вмонтированные термостаты быстро настраиваются на регулировку температуры. Сниженная теплоотдача (из-за нижней подводки) частично компенсируется конвекционным способом обогрева и стабильной поддержкой температуры.

Чаще всего радиаторы размещают в подоконных нишах

В отопительных системах с нижним подключением радиаторов используются стальные, алюминиевые и биметаллические модели. Биметалл выигрывает относительно обоих конкурентов. По сути, это и есть стальная основа внутри алюминиевых пластин, покрытых эстетичным слоем пластика или термостойкой краски.У этих отопительных приборов наибольшая теплоотдача, сопоставимая только с чугуном, но они имеют преимущество по весу и стоимости. Их популярность определяется растущим спросом. Может показаться, что, относительного другого товара на рынке теплового оборудования, стоимость радиаторов из стали и алюминия самая высокая. Тем не менее, их эстетика и технические характеристики не вызывают сомнения, из-за чего эти модели имеют устойчивый спрос.

Важно! Для нижней подводки большую роль играет правильный выбор места установки биметаллических радиаторов. Чаще всего у батарей одно место – подоконная ниша, но могут быть варианты, если в частном доме окна узкие, и их много. В таком случае выбирают противоположные точки комнаты, чтобы помещение прогревалось равномерно.

Специалисты рекомендуют выбирать радиаторы с пластинами округлой формы, особенно когда в семье есть маленькие дети. Все дополнительное оборудование доступно в любом специализированном магазине (отделе супермаркета), где реализуется тепловое оборудование. Консультанты подскажут, какие вентили, краны Маевского, переходники, реле или термостаты понадобятся к приобретенным батареям.

Биметаллические радиаторы отопления: преимущества и особенности использования

Содержание

• Строение
• Преимущества
• Выбор
• Расчет мощности
• Виды
• Монтаж
• Страны-изготовители
  • Италия
  • Германия
  • Россия
  • Украина
  • Китай
• Обзор радиаторов. Видео

Биметаллические радиаторы отопления представляют собой устройства для обогрева помещения, выполненные из стали (или меди) и алюминия, что улучшает процесс теплообмена между средами. Подобное оборудование считается самым современным и практичным, поэтому его все чаще выбирают при проектировании отопительной системы.

Внешний вид биметаллического радиатора отопления

Строение

Батареи, выполненные из двух металлов, характеризуются оптимальными параметрами для создания эффективного обмена тепловой энергии между средами. При этом корпус устройства изготавливается из алюминия, а стержень – из стали или меди. Такая конструкция гарантирует высокую скорость передачи тепла воздушным массам. При этом стержень, который контактирует с теплоносителем, обладает устойчивостью к коррозии, окислительным процессам, а также он долговечен. Биметаллические радиаторы отопления подходят для централизованных систем отопления: такие батареи просто вмонтировать в имеющуюся схему отопления дома. Это оборудование способно работать даже при условии загрязнения теплоносителя, перепадах давления, гидроударе. При этом, несмотря на эти неудобства, биметаллические батареи хорошо работают, обеспечивая оптимальную эффективность обогрева.

Устройство биметаллического радиатора

В комплектацию радиатора входят: стальные теплопроводные каналы, стальные коллекторы и алюминиевый корпус. Теплопроводные каналы необходимы для циркуляции теплоносителя внутри устройства, коллекторы обеспечивают его перемещение к остальным элементам системы отопления, а алюминиевый корпус оптимален для эффективности теплоотдачи и обогрева помещения.

Преимущества

Водяные конвекторы отопления: особенности конструкции и преимущества использования

Стоит отметить следующие достоинства этого вида отопительных устройств:

• возможность эксплуатации в условиях повышенного давления в системе;
• надежность;
• практичность;
• экономичность;
• коррозионная стойкость;
• долговечность;
• легкость установки, которая не занимает много времени и финансов;
• оригинальный дизайн.

Биметаллический радиатор отопления в интерьере комнаты

Выбор

Выбор в пользу биметаллической батареи покупатели делают благодаря стойкости к коррозии и высокой теплопроводности, а также приемлемой стоимости устройства. При монтаже отопительной системы требуется учитывать величину теплоотдачи для расчета нужного числа единиц оборудования. При показателе межосевого расстояния 50 сантиметров уровень теплоотдачи составляет 180 Вт. Стоит отметить, что уровень толщины стального слоя в конструкции батареи – 2,5 миллиметра.

Преимущества использования буферной емкости для отопления

Габариты радиаторов чаще всего составляют 10 сантиметров в глубину и 57 – в высоту, что позволяет применять эти устройства в любом помещении и организовать грамотное размещение оборудования в частном доме или квартире. Также следует упомянуть, что уровень расхода теплоносителя в биметаллических радиаторах ниже, чем в других устройствах отопления. Одна секция батареи применяет до 1,5 литров воды. Это позволяет снизить расход энергии на нагрев и повысить эффективность отопительной системы.

Даже при максимальных эксплуатационных нагрузках срок службы биметаллического отопительного оборудования достигает 25 лет.

Схема контакта материала радиатора со средами

Сталь сердечника обеспечивает максимальную теплоотдачу энергии от теплоносителя, а алюминиевый корпус гарантирует эффективную передачу тепла воздуху помещения.

Перечисленные характеристики биметаллических устройств отопления создают условия для целесообразности их применения при проектировании отопительной системы частного дома или монтаже батареи в квартире, где подведена централизованная отопительная система.

Расчет мощности

Перед окончательным выбором биметаллического радиатора следует произвести расчеты количества секционных элементов батареи. При этом формула требует знания параметров площади отапливаемого помещения, а также мощности отопительного прибора. При расчете количества секционных элементов следует разделить величину площади помещения на уровень мощности одной секции радиатора. Далее это число требуется помножить на 100, после чего округлить в большую сторону.

Особенности выбора декоративных решеток на радиаторы отопления

При расчете количества секционных элементов требуется выбрать большее число. Это позволит увеличить эффективность отопления и снизить расходы на обогрев помещения.

Виды

При выборе отопительного оборудования стоит учитывать принадлежность устройства к определенной группе. К основным разновидностям таких батарей относят:

1. Секционные. Эти устройства отличаются доступной стоимостью, варьированием длины, что удобно при отоплении частных домов и квартир с большими комнатами. Секционные батареи включают несколько колончатых субъединиц, имеющих эллипсовидную или круглую форму.
2. Конвекторные. Они характеризуются фиксированным размером, а их комплектация включает корпус и трубу, которая в него вмонтирована. Для увеличения величины теплоотдачи к стальному сердечнику припаиваются металлические пластины.

Монтаж

Монтаж таких отопительных устройств осуществляется с минимальными затратами времени и сил. Биметаллическое оборудование реально установить своими руками, не прибегая к услугам специалистов по монтажу.

При установке стоит соблюдать параметры расстояний от стен, пола и подоконника. Например, расстояние до стены должно составлять не меньше трех сантиметров, до пола и подоконников – не меньше десяти.

Также требуется заранее подготовить краны, заглушки, крепежные элементы, прокладки, переходники и кронштейны. Установку следует осуществлять с тщательностью и аккуратностью, чтобы не повредить корпус устройства.

Монтаж стоит производить согласно рекомендациям завода-изготовителя. Каждое изделие сопровождается подробной инструкцией.

Перед установкой требуется произвести промывку коммуникационных систем, не применяя щелочные растворы. Нельзя допускать утечку теплоносителя. После этого требуется осуществить разметку для крепления кронштейнов радиатора. Затем установить сам отопительный прибор. Следующим этапом является соединение батарей с коммуникациями, кранами, клапанами. На каждый радиатор следует установить клапан для спуска воздуха. Он может быть автоматическим или ручным.

При правильной последовательности действий установка не отнимет много времени.

Нельзя закрывать радиаторы декоративными элементами, шторами, поскольку это ухудшит процесс теплообмена.

Страны-изготовители

К странам, в которых налажен выпуск биметаллических радиаторов отопления, относятся Италия, Германия, Россия, Украина и Китай. Модели отопительных устройств, изготовленные в этих странах, реализуются на современном российском и мировом рынках.

Италия

К итальянским фирмам относятся производители Royal Thermo, Galetti и Global Radiator. Устройства, которые они выпускают, характеризуются привлекательным дизайном и оптимальными техническими характеристиками. В радиаторе Термо Билайнер компании Royal Thermo присутствует коллектор из нержавеющей стали, что увеличивает сроки эксплуатации в разы.

Германия

К основным фирмам этой страны относятся Oasis и TenRad. Эти устройства отличаются оптимальным уровнем рабочего давления, высоким качеством и приемлемой стоимостью.

Россия

В группу компаний нашей страны относятся: Билюкс, Рифар, Бриз. Устройства Билюкс разработаны совместно с Великобританией и представляют собой качественное оборудование с гарантией производителя. Изделия Рифар производятся под Оренбургом и включают несколько модельных линеек. Оборудование этой фирмы характеризуется максимальными параметрами рабочего давления и температуры нагрева. Радиаторы производителя Бриз выпускаются в Подмосковье и имеют оптимальные технические характеристики, а также приемлемую стоимость.

Украина

Основной бренд изделий, которые производятся на Украине, – Алтермо. Они имеют достаточно низкий уровень рабочего давления по сравнению с другими моделями – 18 атмосфер, но преимущество данных изделий заключается в оригинальном дизайне и широкой цветовой гамме, а также качестве оборудования. При производстве задействована швейцарская и итальянская техника.

Китай

В Китае производятся радиаторы Миллениум и Grandini.

Они считаются бюджетным вариантом с приемлемой стоимостью, уровнем рабочего давления до 18 атмосфер, максимальной температурой нагрева в 120^оС.

Торговая марка	GLOBAL Radiators	TENRAD	АЛЬТЕРМО	GRANDINI
Наименование	STYLE 350 / STYLE 500 / STYLE PLUS 350 / STYLE PLUS 500	TENRAD 350 / TENRAD 500	АЛЬТЕРМО ЛРБ / АЛЬТЕРМО РИО	GRANDINI 350 / GRANDINI 500
Расстояние между осями, мм	350 / 500 / 350 / 500	350 / 500	500 / 500	350 / 500
Размеры, В/Ш/Г, мм	425/80/80 / 575/80/80 / 425/80/95 / 575/80/95	400/80/77 / 550/80/77	575/82/80 / 570/82/80	430/80/82 / 580/80/80
Макс. рабочее давление, бар	35 / 35 / 35 / 35	24 / 24	18 / 18	16 / 16
Тепловая мощность, Вт	125 / 168 / 140 / 185	120 / 161	169 / 166	130 / 167
Цена, розн. , грн	155 / 155 / 165 / 165	85 / 85	94,27 / 89,35	89,19 / 106,1
Объем воды в секции, л	0,16 / 0,2 / 0,17 / 0,19	0,15 / 0,22	0,15 / 0,15	0,26 / 0,38
Вес, кг	1,56 / 1,97 / 1,5 / 1,94	1,22 / 1,45	2,5 / 2,0	1,55 / 1,85
Максимально допустимая температура теплоносителя, С	110 / 110 / 110 / 110	120 / 120	130 / 130	120 / 120
Гарантия	10	10	5	5
Производитель	Италия	Германия	Украина	Китай

Обзор радиаторов. Видео

В видео представлен подробный обзор алюминиевых и биметаллических радиаторов Mirado.

Таким образом, при учете всех технических характеристик, фирмы-производителя, стоимости и собственных финансовых возможностей можно подобрать оптимальный вариант отопительного оборудования. Биметаллические устройства обладают отличными эксплуатационными параметрами и при правильности монтажа обеспечивают равномерный обогрев помещения, при том служат долгое время.

Динамика и структура производства радиаторов и конвекторов отопления в России в первом и втором полугодии 2016 г.: импортозамещение в действии

20 сентября 2016 г. Newsadmin

Динамика и структура производства проанализированы на основе предоставленных данных АПХР за первое полугодие 2016 года и аналогичный период предыдущего года по следующим категориям отопительных приборов: алюминиевые, биметаллические и стальные радиаторы отопления, стальные и медные- алюминиевые конвекторы (настенные, напольные, внутрипольные).

В первом полугодии 2016 года российские производители алюминиевых и биметаллических радиаторов отопления продемонстрировали рост производства на 20%.

При этом наиболее значительный рост продемонстрировали недавно созданные предприятия, интенсивно наращивающие свои производственные мощности (до 75%), а индекс роста крупных заводов, стабильно работающих длительное время, не превышал 5%.

Данные общие показатели роста свидетельствуют о том, что российские производители способны к эффективному импортозамещению на внутреннем рынке алюминиевых и биметаллических радиаторов отопления в условиях сокращения импорта.

Кроме того, тот факт, что российские заводы, работающие в этом секторе отопительного оборудования, не используют свои производственные мощности в полной мере, также свидетельствует об определенном «запасе прочности» для удовлетворения рыночного спроса в случае импорта алюминиевых и биметаллических радиаторов отопления. продолжать падать дальше.
Рост производства и увеличение производственных мощностей делают предприятия более конкурентоспособными по цене по сравнению с импортными товарами за счет эффекта масштаба.

По оценке АППЧ, в 2016 году рост производства алюминиевых и биметаллических радиаторов отопления в России может составить 40% по сравнению с показателями 2015 года.

Одной из ключевых тенденций является значительный рост производства и доли российских биметаллических радиаторов отопления по сравнению с цельноалюминиевыми.

За последние два года биметаллические радиаторы отопления значительно преобладают по количеству над алюминиевыми; некоторые производители практически полностью перешли с алюминия на биметалл (доведя долю производства биметаллических радиаторов отопления до 90% от общего объема производства).

В сегменте стальных панельных радиаторов отопления также наблюдался рост внутреннего производства, хотя и не столь существенный – около 10%.
2016 год может увеличить производство стальных панельных радиаторов на 15-20%: крупнейший российский производитель стальных панельных радиаторов – ОАО «НИИ «Прогресс» (г. Ижевск, Удмуртская Республика, торговая марка Prado) – может показать рост на 5–10% в 2016; рост производства также ожидается на недавно открытом заводе Bosch в Энгельсе Саратовской области (торговая марка Buderus).
При этом импорт стальных панельных радиаторов в Россию остается на прежнем уровне, что, вероятно, подтверждает общий анализ импорта за 2016 год.

Сектор производства конвекторов демонстрирует следующую динамику производства, которую можно разделить по типу конвектора.
В первом полугодии 2016 года крупные производители недорогих стальных настенных конвекторов сократили производство на 14% по сравнению с аналогичным периодом прошлого года (для отдельных компаний).
Однако на фоне общего роста производства отечественного отопительного оборудования причиной этого падения является не увеличение количества и доли импорта в данном сегменте, а другие причины.
Во-первых, стальные настенные конвекторы широко устанавливаются в новостройках эконом-класса, строительство которых в первом полугодии 2016 года неуклонно падало из-за общего кризисного состояния экономики.

Во-вторых, рынок конвекторов уступил место некой «серой зоне» товаров гаражного производства, популярных у мелких подрядчиков за крайне низкую цену.

В ближайшее время АППЧ планирует ввести ряд мер по предотвращению попадания в оборот фальсифицированных конвекторных товаров.

В свою очередь, ведущие российские производители более дорогих и технически более сложных внутрипольных конвекторов и конвекторов из цветного металла других типов установки в первом полугодии 2016 года продемонстрировали устойчивый рост, который у отдельных компаний достигал 40-45%. . Следует ожидать, что общие итоги 2016 года также подтвердят эту тенденцию.
Причина роста отечественного производства в сегменте сложных и дорогих конвекторов заключается в том, что основными конкурентами здесь являются товары производства ЕС, которые за последние годы стали значительно менее привлекательными по цене из-за девальвации рубля к евро.

Анализ динамики и структуры производства отопительных приборов в России за первое полугодие 2016 года свидетельствует о том, что, несмотря на сокращение импорта почти наполовину, отечественные производители успешно наращивают производство для обеспечения внутреннего рынка России.
Таким образом, российским производителям удается постепенно занимать «освободившуюся рыночную нишу», освободившуюся из-за спада импорта из Китая.

Наряду с этим, одной из основных сохраняющихся угроз для рынка потребления радиаторов отопления является риск значительного сокращения объемов строительства в кризисный период экономики, что может негативно сказаться на спросе на отопительные приборы для установки на строительных площадках.
Некоторые данные подтверждают неисчерпаемую загрузку производственных мощностей российских предприятий и увеличение количества готовой продукции, хранящейся на их складах.

В этих условиях АППЧ продолжит взаимодействие с уполномоченными государственными органами по содействию внедрению комплекса эффективных мер, направленных на поддержку российской отрасли производства радиаторов отопления и стимулирование импортозамещения, в том числе повышение спроса.

В целом непростая ситуация в строительной сфере привела к некоторому снижению потребления радиаторов отопления в России. Остается надеяться, что при восстановлении докризисного уровня строительства у российских производителей отопительных приборов появится новый стимул к развитию.

Патент США на нагревательный элемент электрического сопротивления с биметаллическим защитным выключателем. Патент (Патент № 4,636,615, выдан 13 января 1987 г.)

24 октября 1984 г. нагревательный элемент сопротивления, расположенный на изоляционном элементе, соединенном с корпусом тепловентилятора. Спиральная обмотка резистивного нагревательного элемента закреплена на изоляционном элементе с помощью зажимных элементов и свободно выходит из него. Биметаллический выключатель, включенный последовательно с резистивным нагревательным элементом, служит в качестве теплозащитного выключателя и расположен на соединительной шине, соединенной с изолирующим элементом и несущей электрические соединители для обмотки катушки. Один конец обмотки катушки прикреплен с одной стороны стержня к первому кронштейну, удаленному от изолирующего элемента, который жестко связан с стержнем и соединен с первым соединителем. Другой конец обмотки катушки прикреплен ко второму кронштейну, расположенному с другой стороны стержня рядом с изолирующим элементом и жестко закрепленному с стержнем. Биметаллический переключатель расположен на той стороне соединительной планки, которая обращена к тому концу обмотки катушки, который, с одной стороны, соединен с изолирующим элементом, а с другой стороны, прикреплен к первому кронштейну, удаленному от изолирующего элемента. , чтобы получить точно определенные защитные цепи.

Перейти к: Описание · Претензии · Процитированные ссылки · История патентов · История патентов

Описание

Настоящее изобретение относится к электрическому радиатору, в частности, для нагревателей с принудительной вентиляцией, который включает в себя резистивный нагреватель, расположенный на изоляционном элементе, соединенном с корпусом нагревателя с принудительной вентиляцией. Резистивный нагреватель состоит из обмоточных петель или катушек электрического провода сопротивления, прикрепленных к изоляционному элементу с помощью зажимных элементов со свободно выходящими из него витками или витками, и биметаллического переключателя, включенного последовательно с резистивным нагревателем и выполняющего функцию теплозащитного выключателя. . Биметаллический переключатель расположен на стержне соединителя, который несет электрические соединители и который соединен с изолирующим элементом. Один конец обмотки катушки, удаленный от изолирующего элемента, крепится с одной стороны соединительной планки к кронштейну, жестко соединенному с шиной, а также соединенному с соединителем. Другой конец обмотки катушки рядом с изолирующим элементом закреплен с другой стороны стержня соединителя на другом кронштейне, жестком с стержнем, и соединен с другим соединителем.

В электрических радиаторах или нагревателях этого типа биметаллический переключатель обычно размещают на стороне соединительной планки, несущей соединитель, расположенный рядом с изолирующим элементом. Однако было показано, что обмотка катушки, примыкающая к биметаллическому переключателю, поскольку она свободно проходит от изолирующего элемента, изгибается так, чтобы располагаться ближе или дальше от биметаллического переключателя в результате тепловых или механических воздействий. Это, в свою очередь, приводит к более или менее большим расстояниям и к неопределенной реакции биметаллического переключателя, что, в свою очередь, приводит к неточному защитному переключению.

Таким образом, целью настоящего изобретения является создание точно определенных устройств защитного переключения для электрических радиаторов или нагревателей.

В соответствии с настоящим изобретением эта задача решается путем размещения биметаллического переключателя на стороне соединительной планки, обращенной к обмотке катушки, которая соединена с той скобой, которая удалена от изолирующего элемента. Таким образом, биметаллический переключатель примыкает к той обмотке катушки, которая закреплена на обоих ее концах, т. е. на изолирующем элементе с помощью зажимного устройства и на скобе, прикрепленной к соединительной шине, так, чтобы поддерживать постоянное расстояние от бар. Таким образом обеспечивается поддержание заданного интервала и достигается точно определенное защитное переключение. При формировании радиатора биметаллический переключатель расположен в углублении на стержне. Углубление может дополнительно служить для размещения нагревательного резистора, подключенного известным образом параллельно биметаллическому переключателю.

Другие цели и признаки настоящего изобретения станут очевидными из следующего подробного описания, рассмотренного в связи с приложенным чертежом. Однако следует понимать, что чертеж разработан только как иллюстрация, а не как определение границ изобретения.

На чертеже, где одинаковые ссылочные позиции обозначают одинаковые элементы на нескольких видах:

РИС. 1 представляет собой частичный вид электрического радиатора согласно настоящему изобретению;

РИС. 2 – частичный вид электрического радиатора предшествующего уровня техники; и

РИС. 3 – увеличенный частичный вид части электрического излучателя, показанного на фиг. 1.

На фиг. 1 показан кольцеобразный изолирующий элемент, обозначенный ссылочной позицией 1, который посредством ступицы 2 крепится к корпусу вентиляторного отопителя, который далее подробно не показан. На изолирующем элементе 1 расположен резистивный нагревательный элемент 3, содержащий множество витков 4. Каждый из витков обмотки 4 крепится одним концом к изоляционному элементу 1 с помощью полых заклепок 5 и выполнен так, что витки свободно проходят от изолирующего элемента 1. Соединительная шина 6 соединена с изолирующим элементом 1 и несет электрические соединители 7 и 8 для резистивного нагревательного элемента. Кронштейн 9жестко соединен с соединителем 7, к которому, в свою очередь, жестко присоединен конец 4′ резистивного нагревательного элемента 3, в результате чего конец 4′ надежно удерживается на стержне соединителя 6 как в области изолирующего элемента 1 за счет заклепкой 5, а также с помощью кронштейна 9. Конец 4″ резистивного нагревательного элемента 3 крепится к дополнительному кронштейну 9′ на стержне 6, который через электрический провод 10 соединен с биметаллическим выключателем 11, выполняющим функцию нагревателя. – защитный выключатель. Биметаллический переключатель 11, как хорошо видно на фиг.3, проходит через выемку 15 на стороне стержня 6, обращенной к концу обмотки 4′ катушки. Биметаллический переключатель 11 соединен с разъемом 8 через проводник 12. Электрический нагревательный элемент 13 малой мощности соединен известным образом параллельно биметаллическому выключателю 11. Соединительная планка 6 вставлена ​​в втулку 16 с возможностью жесткого соединения с изоляционным элементом 1 и закреплена во втулке 16 с помощью штифтов. 14, выступающий ниже втулки 16.

РИС. 1 видно, что за счет закрепления таким образом конца 4′ резистивного нагревательного элемента 3 обеспечивается и поддерживается постоянное расстояние резистивного элемента 3 до биметаллического переключателя, а за счет такого постоянного интервал.

На РИС. 2 показан резистивный нагревательный элемент 3 предшествующего уровня техники. В конструкции, которая в остальном аналогична описанной выше, биметаллический переключатель 11 расположен с другой стороны соединительной планки 6 и, следовательно, примыкает к свободно проходящему концу или петле обмотка катушки 4. Таким образом, в случае каких-либо тепловых или механических воздействий на обмотку катушки 4 свободный конец или петля катушки, примыкающая к биметаллическому переключателю, занимает самостоятельно и без специальной настройки положение сколь угодно более или менее близкое к биметаллический переключатель, например, на расстоянии (а) или в более удаленном положении на расстоянии (б). Таким образом, возникает разное расстояние свободного конца катушки, прилегающего к биметаллическому переключателю, что, в свою очередь, приводит к непреднамеренно раннему или более позднему срабатыванию биметаллического переключателя 11. В результате переключение происходит при различных температурах и надежной защите электрический нагреватель сопротивления невозможен.

Хотя был показан и описан только один вариант осуществления настоящего изобретения, очевидно, что в него могут быть внесены многие изменения и модификации без отклонения от сущности и объема изобретения.

1. В электрическом радиаторе, в частности, для тепловентиляторов, содержащем резистивный нагревательный элемент в виде обмотки катушки, расположенной на изоляционном элементе, приспособленном для соединения с корпусом тепловентилятора, обмотка катушки резистивного нагревательного элемента, прикрепленного к изоляционному элементу с помощью зажимных элементов и свободно выступающего из него, и биметаллического переключателя, последовательно включенного с резистивным нагревательным элементом и выполняющего функции термозащитного переключателя, причем биметаллический переключатель расположен на электрически изолированной соединительной шине соединенный с изолирующим элементом и несущий два электрических соединителя для обмотки катушки, при этом один конец обмотки катушки прикреплен на одной стороне стержня к первому металлическому кронштейну, жесткому с стержнем, и соединен с первым соединителем, причем указанный первый кронштейн представляет собой удален от изолирующего элемента, а другой конец обмотки катушки закреплен на втором металлическом кронштейне, жестко закрепленном на стержне и расположен на другой стороне стержня рядом с изолирующим элементом, при этом указанный биметаллический переключатель электрически соединен между упомянутым вторым кронштейном и указанным вторым соединителем, причем усовершенствование состоит в том, что биметаллический переключатель расположен на стороне соединительного стержня, обращенной к концу катушки. обмотка, соединенная с изолирующим элементом и закрепленная на первом удаленном от изолирующего элемента кронштейне.

2. Электрический радиатор по п.1, отличающийся тем, что биметаллический переключатель проходит вдоль выемки, образованной в соединительной планке.
