Расчет мощности радиатора по площади, степени и объёму
25-12-2017
ОтоплениеКак вычислить мощность радиатора отопления для помещения с известными параметрами? Неизменно ли заявленная производителем мощность отопительного прибора соответствует настоящей? Смогут ли какие-то факторы оказать влияние на эффективность работы устройств? Позволяйте разбираться.
Потребность в тепле
Расчет мощности радиаторов отопления в квартире может выполняться:
- В помещениях со стандартной для многоквартирных домов высотой потолков (2,5 – 2,7 м) – по площади помещения, которое мы планируем отапливать;
- При большей высоте потолков – по отапливаемому объему.
Помимо этого: с целью достижения большой точности результата необходимо учесть последовательность дополнительных факторов. В их число входит количество окон, структура остекления, размещение квартиры в доме (в середине либо на периферии здания), толщина климатическая зона и стен.
Расчет по площади
Несложная схема расчета по площади выглядит так:
- На 1 м2 площади в проект закладывается 0,1 киловатт тепловой мощности;
- В климатических территориях с холодным либо жарким климатом употребляется коэффициент поправки.
Потери тепла через ограждающие конструкции линейно зависят от отличия температур с улицей.
Потери тепла через ограждающие конструкции линейно зависят от отличия температур с улицей.Вот значения коэффициента для различных значений средней температуры наиболее холодного месяца зимы:
| Средняя температура января, С | Коэффициент |
| 0 и выше | 0,8 |
| -15 | 1,2 |
| -30 | 1,6 |
| -40 | 2 |
Так, для квартиры площадью 70 м2 в Якутске (средняя температура января -38,6 С) пригодится 70*100*2=14000 ватт тепла.
Схема несложна, но всецело игнорирует последовательность перечисленных дополнительных факторов. Они учтены в методе расчета тепловой мощности по объему.
Расчет по объему
Как посчитать мощность радиатора при известном объеме квартиры?
- На кубометр объема берется 40 ватт тепловой мощности;
- Для граничащих с улицей помещений употребляется коэффициент 1,2, для крайних этажей – 1,3;
- На каждое окно добавляется 100 ватт;
- Употребляется уже приведенный в таблице выше региональный коэффициент.
Уточним данные прошлой расчетной задачи: квартира площадью 70 м2 имеет потолки высотой 3,2 окна и 4 метра; она находится в центре здания на первом этаже.
- Количество квартиры равен 70*3,2=224 м3. Базовая тепловая мощность – 224*40=8960 ватт.
- Первый этаж вынудит нас применять коэффициент 1,3: 8960*1,3=11648 ватт.
- Окна увеличат и без того большую потребность в тепле: 11648+(5*100)=12148 ватт.
- Наконец, бодрящий 60-градусный морозец января также внесет свои коррективы: 12148*2=24296. Нетрудно подметить, что отличие с первой методикой расчета очень внушительна.
Расчет по степени и объёму утепления
Прошлая схема хороша всем, не считая одного: она применима только для стандартного, соответствующего действующим СНиП утепления наружных стен здания. Что делать, если оно значительно лучше либо хуже?
В этом случае инструкция по расчету сводится к применению формулы Q=V*Dt*k/860.
В ней:
- V – кубатура помещения;
- Dt – разность показаний термометра в квартире и на улице;
Увидьте: в качестве уличной температуры берется средняя температура самой холодной пятидневки.
- k – очередной коэффициент, зависящий от степени утепления здания.
| Описание утепления | K |
| Пенопластовая либо минерально-ватная шуба, энергосберегающие стеклопакеты | 0,6-0,9 |
| Кирпичные либо каменные стенки толщиной от 50 мм, однокамерные стеклопакеты | 1-1,9 |
| Узкая стеновая кладка (в кирпич), одинарное остекление | 2-2,9 |
| Отсутствие утепления (промышленные здания) | 3-4 |
Давайте еще раз своими руками вычислим потребность в тепле для нашей квартиры в Якутске, применяв новые вводные:
- Средний минимум января – -41,5 С;
- Дом утеплен снаружи и снабжен тройными стеклопакетами (k=0,8). Все новые дома в Якутии соответствуют этому описанию.
Количество квартиры мы вычислили ранее, он равен 224 м3. Dt при температуре в помещении +22 С примет значение 22 – (-41,5) = 63,5 С.
В соответствии с приведенной нами формуле, Q=224*63,5*0,8/860=13,2 КВт.
Мощность прибора
Как вычислить мощность металлического радиатора отопления либо алюминиевой секционной батареи?
- Для конвекторов, панельных радиаторов и других цельных изделий сложной формы возможно только положиться на документацию производителя. Характеристики устройств постоянно присутствуют как минимум на его сайте.
- Для секционных устройств, кроме тех же данных, возможно ориентироваться на следующие значения:
| Материал радиатора | Тепловой поток, Вт/секция |
| Чугун | 160 |
| Биметалл (сталь+алюминий) | 180 |
| Алюминий | 200 |
Расчет мощности металлических радиаторов отопления из металлических труб (горизонтальных регистров) возможно выполнен по следующему методу:
- Теплоотдача первой секции (нижней трубы) в ваттах равна D*L*Dt*36,5, где D -наружный диаметр секции, L – ее протяженность, а Dt – дельта температур между воздухом и поверхностью прибора в помещении.
Внимание: все величины вводятся в единицах СИ; в частности, диаметр переводится в метры.
- Теплоотдача последующих секций рассчитывается с коэффициентом 0,9, потому, что они находятся в теплом восходящем потоке воздуха.
Так, для четырехсекционного прибора с диаметром секции 108 мм и длиной 4 метра при +20 в помещении и +80 на поверхности регистра теплоотдача будет равной 0,108*4*(80-20)*36,5+0,108*4*(80-20)*36,5*0,9*3=946+2554=3500 (с округлением) ватт.
Любопытно: при однообразных габаритных размерах металлической регистр отдает значительно меньше тепла, чем алюминиевый либо биметаллический радиатор. В этих устройствах привлекательна в первую очередь низкая цена : в качестве материала для их изготовления употребляются недорогие ВГП трубы.
Ограничивающие факторы
Во многих случаях настоящая мощность отопительных устройств оказывается заметно меньше паспортной.
Что может стать обстоятельством уменьшения эффективности?
- Уменьшение отличия температур с воздухом. Производители показывают характеристики устройств для Dt=70 С; при охлаждении теплоносителя либо нагреве воздуха в помещении действенная мощность будет уменьшатся.
- Неточность в выборе схемы подключения. При небольшой (до 10 секций) длине прибора стоит предпочесть боковое подключение; при большем количестве секций – диагональное либо “снизу вниз”.
- Ограничение конвекции. Разнообразные экраны, короба и ниши способны уменьшить теплоотдачу на 15 – 30%.
Производители показывают характеристики устройств для Dt=70 С; при охлаждении теплоносителя либо нагреве воздуха в помещении действенная мощность будет уменьшатся.Заключение
Сохраняем надежду, что приведенные схемы расчетов окажут помощь читателю спроектировать действенное отопление для собственной квартиры. Дополнительную тематическую данные возможно найти в видео в данной статье. Удач!
Расчет радиаторов отопления в частном доме и квартире по площади и объему помещения, формулы
Чтобы обеспечить в жилом или производственном помещении комфортный режим, необходимо оборудовать отопительную систему. Важным фактором ее эффективности и экономности является грамотный расчет радиаторов отопления.
Он включает в себя вычисление полной мощности (теплоотдачи) прибора, передающего тепловую энергию от нагретой жидкости в комнату. После выбора конструктивного типа батареи математическим путем находят, сколько секций необходимо для ее набора. Если процедура вычислений выполнена грамотно, даже в сильный мороз частный дом или квартира будут хорошо прогреваться, а при потеплении несложно отрегулировать обогрев, меняя подачу теплоносителя и его температуру.
Оглавление:
- Число радиаторов в зависимости от площади
- Расчет по объему
- Усовершенствованный способ
Основными исходными данными для вычислений являются габариты комнаты и паспортные характеристики батареи либо отдельной секции. Для помещений, соответствующих типовым проектам, радиатор подбирают по площади. В случае слишком высоких или низких потолков за основу берут объем. Чтобы результаты были более точными, применяют довольно трудоемкую методику, учитывающую степень теплоизоляции жилья, число внешних стен, окон и дверей, коэффициент средних зимних температур.
Приблизительный и уточненный расчеты по площади
По упрощенной методике с допустимой погрешностью считают для комнат, стены которых ниже 2,5 м. Замеряют длину и ширину, перемножают их и получают площадь в м2. Способ основан на том, что в невысоких сооружениях каждая секция осуществляет обогрев 1,8 квадратного метра (при этом ее мощность должна быть не менее 60 Вт). Пусть комната имеет площадь 18 м2. Чтобы выяснить, из скольких секций должен состоять радиатор, выполняют действие деления: 18 : 1,8 = 10 секций.
Строительные нормы и правила (СНиП) утверждают: в средней климатической полосе качественный обогрев жилого помещения с потолками высотой 270 см возможен при минимальной удельной тепловой мощности Р уд. = 100 Вт/м2, без учета материала, из которого изготовлена батарея . В этом случае число секций считают по формуле 1:
- N = S х 100/ Р;
- где S – площадь, м2;
- Р – мощность секции, Вт/м2.
Скорректировать расчет секций радиатора позволяет осуществить таблица 1. В ней приведены показатели удельной мощности и поправочные коэффициенты с учетом дополнительных факторов, увеличивающих потери тепла.
Таблица 1.
Повышающий коэффициент, зависящий от характеристик помещения | Руд, Вт/м2 | |||
| Одна внешняя стена | Две внешних стены | |||
| 1 окно | 2 окна | 1 окно | 2 окна | |
| 100 | 120 | 120 | 130 | |
| Окна северные или северо-восточные | 1,1 | |||
| Глубокая ниша в наружной стене | 1,05 | |||
| Батарея закрыта цельной панелью с двумя щелями по горизонтали | 1,15 | |||

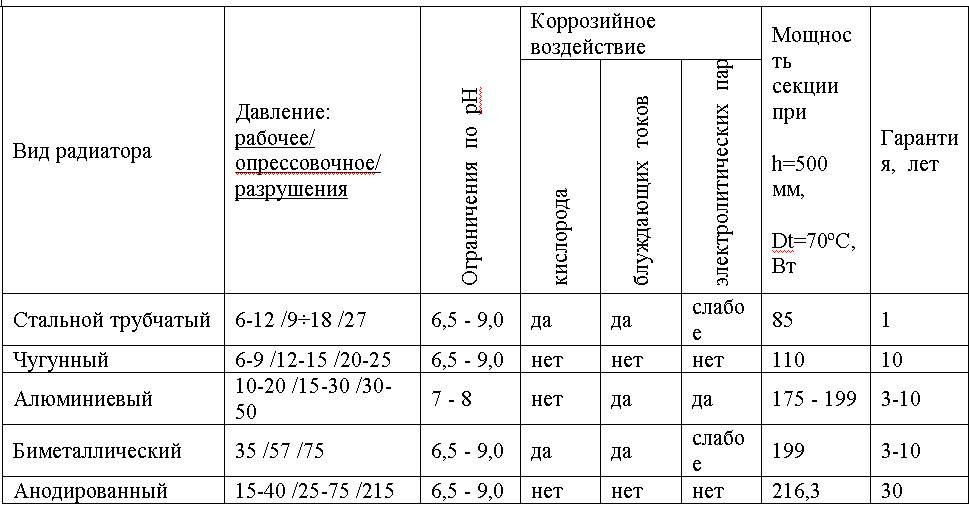

Мощность элемента (Р) зависит от материала, из которого произведены радиаторы отопления. Ее значение находят среди технических данных конкретной модели, а ориентировочные показатели приведены в таблице 2.
| Радиатор | Межосевое расстояние между подводками секции, мм | Мощность секции, Вт |
| Алюминиевый | 500 | 178-182 |
| 350 | 145-150 | |
| Биметаллический | 500 | 165 |
| 400 | 145 | |
| 300 | 120 | |
| 250 | 105 | |
| Чугунный | 500 | 180 |
Стальной пластинчатый радиатор не состоит из отдельных элементов, его тепловая мощность зависит от длины прибора и способа врезки. Эти данные тоже находят в паспорте. Например, Korad 22 (500х700 мм) с боковым подключением имеет Р, равную 936 Вт. У такой же модели с нижним подключением Р = 842 Вт.
Пример 1. Требуется найти число секций алюминиевого радиатора (расстояние между осями – 350 мм). Площадь комнаты – 25 м2, высота потолков – 2,5 м. Помещение угловое (2 наружных стены), окна выходят на юг и восток.
Исходные данные и табличные коэффициенты вводят в формулу 1:
- N = 25 х 130/145 = 22,4.
Округлив результат в сторону увеличения, получают 23 секции.

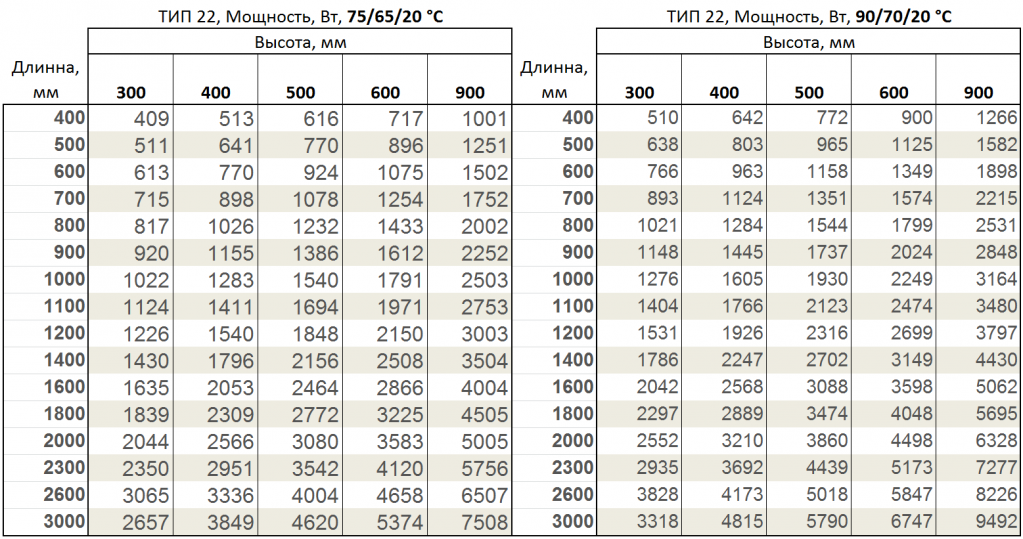

Пример 2. Исходные данные те же. Будет установлен стальной Korado 22 (300х1000 мм) с боковым подключением, Р = 1248 Вт.
Количество батарей считают так:
- N = 24 х 130 х 1,1/1248 = 2,75 (округляется до трех).
Как посчитать число радиаторов по объему помещения?
Если квартира или частный дом отличаются высокими потолками (более 2,7 м), для определения количества отопительных приборов недостаточно знать квадратуру. Правильнее делать расчет, исходя из требуемой удельной мощности на метр кубический. Для зданий из бетонных панелей эта норма достигает 41 Вт/м3, для теплоизолированных помещений с евроокнами она снижается до 34 Вт/м3.
Пример 3. Задача: выяснить, сколько отопительных секций (чугунные батареи) нужно на обогрев комнаты, занимающей 22 кв. м, с высотой потолков 2,9 м.
Квартира расположена в панельном доме.
Расчет радиаторов отопления начинают с определения кубатуры помещения: V = 22 х 2,9 = 63,8 м3. Общая мощность вычисляется так: Роб = 63,8 х 41 = 2616 Вт. Количество секций находят путем деления результата на паспортное значение мощности отдельного элемента батареи: N = 2616/160 = 16,35. При округлении получается 17 секций.
Ни одна из вышеприведенных методик не дает точного результата. Обогрев помещения может быть недостаточным, если частный дом или квартира находятся в северном регионе. И, наоборот, выбранный радиатор может оказаться слишком мощным, если частный дом отделан современными теплоизолирующими материалами. Чтобы провести уточненный расчет количества секций радиаторов отопления, понадобятся следующие данные:
- высота стен;
- площадь комнаты;
- квадратура оконных проемов;
- качество теплоизоляции поверхностей;
- фактические температурные показатели по региону в зимний период.
Суммарную тепловую мощность, которую должна передавать батарея, вычисляют как произведение усредненного мощностного показателя (Руд = 100 Вт/м2) и площади (S) на поправочные коэффициенты (формула 2):
- Роб = 100 * S*Кост*Кстен*Кок*Кт*Кнс*Кпот*Квыс.
Поправки выбирают согласно таблице 2 и подставляют в формулу. Количество секций считают по стандартной методике.
Таблица 2.
| Обозначение | Факторы влияния и величина коэффициента | |||||||||||||||||||
| Кост | Вариант остекления | |||||||||||||||||||
| обычный | окна ПВХ с двойным стеклопакетом | окна ПВХ с тройным стеклопакетом | ||||||||||||||||||
| 1,27 | 1,0 | 0,85 | ||||||||||||||||||
| Кстен | ||||||||||||||||||||
| отсутствует | утеплитель в один слой или кладка в два кирпича | в несколько слоев | ||||||||||||||||||
| 1,27 | 1,0 | 0,85 | ||||||||||||||||||
| Кок | Какой процент от площади пола составляют оконные проемы | |||||||||||||||||||
| 50 | 40 | 30 | 20 | 10 | ||||||||||||||||
| 1,2 | 1,1 | 1,0 | 0,9 | 1,8 | ||||||||||||||||
| Кт | Средняя температура наружного воздуха в течение самой холодной зимней недели °C | |||||||||||||||||||
| -35 | -25 | -20 | -15 | -10 | ||||||||||||||||
| 1,5 | 1,3 | 1,1 | 0,9 | 0,7 | ||||||||||||||||
| Кнс | Число внешних стен | |||||||||||||||||||
| одна | две | три | четыре | |||||||||||||||||
| 1,1 | 1,2 | 1,3 | 1,4 | |||||||||||||||||
| Кпот | Что находится над потолком | |||||||||||||||||||
| Чердак без утепления | Чердак, обогреваемый с помощью вытяжки | Отапливаемая мансарда | ||||||||||||||||||
| 1,0 | 0,9 | 0,8 | ||||||||||||||||||
| Квыс | Уровень потолка над полом, см | |||||||||||||||||||
| 250 | 300 | 350 | 400 | 450 | ||||||||||||||||
| 1,0 | 1,05 | 1,1 | 1,15 | 1,2 | ||||||||||||||||
Если отопительная система проектируется самостоятельно, ускорить подбор радиаторов поможет онлайн-калькулятор.
Эта сервисная программа дает возможность обойтись без множества корректировок: их выбирает сама система. В число базовых данных входят характеристики помещения, климатические особенности, тип батареи. Исходную информацию вводят вручную либо подбирают параметры из выпадающих списков.Дата: 1 июня 2016
Мощность радиаторов отопления, как определить своими руками, инструкция, фото, видео
Грамотно устроенная система отопления обеспечит жилье необходимой температурой и будет комфортно во всех помещениях в любую погоду. Но чтобы передать тепло воздушному пространству жилых помещений, нужно знать необходимое количество батарей, не так ли?
Рассчитать это поможет расчет радиаторов отопления, основанный на расчетах тепловой мощности, требуемой от установленных отопительных приборов.
Вы когда-нибудь делали такие расчеты и боитесь ошибиться? Мы поможем вам разобраться в формулах — в статье описан подробный алгоритм расчета, проанализированы значения отдельных коэффициентов, используемых в процессе расчета.
Чтобы вам было проще разобраться в тонкостях расчета, мы подобрали тематические фотографии и полезные видео, объясняющие принцип расчета мощности отопительных приборов.
Упрощенный расчет компенсации тепловых потерь
Любые расчеты основаны на определенных принципах. В основу расчета необходимой тепловой мощности батарей положено понимание того, что исправно функционирующие отопительные приборы должны полностью компенсировать тепловые потери, возникающие при их эксплуатации из-за особенностей отапливаемых помещений.
Для жилых помещений, расположенных в хорошо утепленном доме, расположенном, в свою очередь, в умеренном климатическом поясе, в ряде случаев подходит упрощенный расчет компенсации тепловых утечек.
Для таких помещений расчет производится исходя из нормативной мощности 41 Вт, необходимой для обогрева 1 куб.м. жизненное пространство.
Чтобы тепловая энергия, выделяемая отопительными приборами, направлялась именно на обогрев помещений, необходимо утеплить стены, чердаки, окна и полы.
Формула для определения тепловой мощности радиаторов, необходимой для поддержания оптимальных условий проживания в помещении, выглядит следующим образом:
Q = 41 х V ,
Где V – объем отапливаемого помещения в кубометрах.
Полученный четырехзначный результат можно выразить в киловаттах, уменьшив его из расчета 1 кВт = 1000 Вт.
Параметры биметаллических радиаторов
Технические параметры биметаллических радиаторов определяются особенностями их конструкции – в легком алюминиевом корпусе находится стержень из антикоррозионной стали, контактирующий с теплоносителем. Такой симбиоз материалов придает им антикоррозийную стойкость, высокую теплоотдачу и малый вес, что облегчает процесс монтажа.
К недостаткам относятся высокая стоимость и низкая пропускная способность.
Исходя из вышеизложенного, полуметаллические радиаторы можно использовать для частных домов с индивидуальным отоплением, но только биметаллические радиаторы выдерживают агрессивную водную среду центрального отопления.
Конструктивно данные виды отопительных приборов делятся на монолитные и секционные. Первые в два раза превосходят второй тип по сроку службы и в три раза – по рабочему давлению. И, как следствие, по себестоимости.
Практический пример расчета тепловой мощности
Исходные данные:
- Угловая комната без балкона на втором этаже двухэтажного шлакоблочного оштукатуренного дома в безветренном районе Западной Сибири.
- Длина помещения 5,30 м Х ширина 4,30 м = площадь 22,79 кв.м.
- Ширина окна 1,30 м Х высота 1,70 м = площадь 2,21 кв.м.
- Высота помещения = 2,95 м.
Последовательность расчета:
| Площадь помещения в кв.м.: | S = 22,79 | ||
| Ориентация окна – юг: | R = 1,0 | ||
| Количество наружных стен – две: | K = 1,9 | 3 Утеплитель наружных стен – стандарт: | У = 1,0 |
| Минимальная температура – до -35°С: | T = 1,3 | ||
| Высота помещения – до 3 м: | H = 1,05 | неутепленное помещение тик: | W = 1,0 |
| Рамы – стеклопакеты однокамерные: | G = 1,0 | ||
| Отношение площадей окна и комнаты – до 0,1: | Х = | ||
| Положение радиатора – под подоконником: | Y = 1,0 | ||
| Подключение радиатора – по диагонали: | Z = 1,0 | ||
| Q = 2 986 Вт |
Ниже описано, как рассчитать количество секций радиатора и необходимое количество батарей.
Он основан на полученных результатах тепловой мощности с учетом размеров предполагаемых мест установки отопительных приборов.
Вне зависимости от результата, в угловых комнатах рекомендуется оборудовать радиаторами не только оконные ниши. Батареи следует устанавливать у «глухих» наружных стен или у углов, подвергающихся наибольшему промерзанию из-за уличного холода.
Как выбрать чугунный радиатор
На какие характеристики радиатора следует обратить внимание при выборе радиатора? В первую очередь это:
- рабочее давление;
- рабочая температура в системе отопления, для которой рассчитывается теплоотдача;
- теплопередача;
- площадь теплоизлучающей поверхности;
Первый из этих показателей определяет давление теплоносителя (воды), которое может выдержать радиатор. Чем выше этажность здания, тем оно должно быть прочнее. Второй обозначает, с какой температурой теплоноситель подается в радиатор и с какой выходит из него для последующего нагрева.
Итак, показатель 90/70 означает, что вода, поступающая в первую секцию батареи, имеет температуру 90 градусов. а на выходе из его последней секции – 70 град. Теплоотдача – это показатель, показывающий, сколько тепла отдает секция радиатора за время остывания воды в ней от температуры на входе (например, 90 градусов) до температуры на выходе (например, 70 градусов).
Отдельного внимания заслуживает форма приобретенного радиатора. Не секрет, что предубеждение к чугунным радиаторам вызвано тем, что при упоминании о них многие вспоминают знакомую с детства «чугунную гармошку» под окном. Ведь обычные «ребристые батареи» имеют маленькую и малоэффективную площадь нагрева (теплоотдачи) — так для сечения привычного радиатора МС 140 этот показатель равен 0,23 кв. м.
Часть тепла поступающего теплоносителя теряется «по пути» от котла отопления до батареи водяного отопления, т.к. для таких систем используются массивные подводящие трубы. Кроме того, для нагрева воды до расчетной температуры 90 градусов.
подходят только паровые котлы большой мощности. Поэтому в частных домах система отопления иногда работает в более низком температурном режиме.
Однако современные чугунные радиаторы как по внешнему виду, так и, соответственно, по параметрам могут существенно отличаться от своих предшественников – «гармошек». Сохраняя все достоинства традиционных чугунных батарей, он лишен многих их недостатков. Итак, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и малую мощность (70 Вт).
Однако собранный из них радиатор, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) дает широкий направленный тепловой поток. Другие производители также предоставляют широкий выбор таких радиаторов.
Преимущество современных чугунных радиаторов в том, что многие модели позволяют собирать батареи необходимой мощности из отдельных секций.
Радиаторы, реализуемые в сборе (например, Conner, STI Breeze и некоторые другие), формируются из числа секций, предназначенных для помещений различной площади на основании инженерного расчета необходимой тепловой мощности на квадратный метр помещения.
Например, вы можете приобрести один радиатор по 4-6-8-12 секций или два радиатора по 4 (6, 8 секций).
Удельная тепловая мощность батарейных секций
Еще до выполнения общего расчета необходимой теплоотдачи отопительных приборов необходимо решить, какие сборно-разборные батареи из какого материала будут установлены в помещениях.
Выбор должен основываться на характеристиках системы отопления (внутреннее давление, температура теплоносителя). При этом не следует забывать о сильно различающейся стоимости покупаемой продукции.
О том, как правильно рассчитать необходимое количество разных батарей для отопления, пойдет речь далее.
При температуре теплоносителя 70°С стандартные 500 мм секции радиаторов из разнородных материалов имеют неодинаковую удельную теплоотдачу «q».
- Чугун – q = 160 Вт (удельная мощность одной чугунной секции). Радиаторы из этого металла подходят для любой системы отопления.
- Сталь – q = 85 Вт . .. Стальные трубчатые радиаторы выдерживают самые суровые условия эксплуатации. Их секции красивы своим металлическим блеском, но обладают наименьшим тепловыделением.
- Алюминий – q=200 Ватт … Легкие, эстетичные алюминиевые радиаторы следует устанавливать только в автономных системах отопления, в которых давление менее 7 атмосфер. А вот по теплоотдаче их секции не имеют себе равных.
- Биметалл – q = 180 Ватт … Внутренности биметаллических радиаторов изготовлены из стали, а теплоотводящая поверхность из алюминия. Эти батареи выдерживают все виды давления и температурных условий. Удельная тепловая мощность биметаллических секций также на высоте.
.. Стальные трубчатые радиаторы выдерживают самые суровые условия эксплуатации. Их секции красивы своим металлическим блеском, но обладают наименьшим тепловыделением.Приведенные значения q достаточно условны и используются для предварительных расчетов. Более точные цифры содержатся в паспортах приобретаемых отопительных приборов.
Галерея изображений
Фото из
Преимущества секционного принципа сборки
Основные правила сборки отопительных приборов
Устаревшие чугунные аккумуляторные секции
Окрашенные порошковой краской секции
Сколько весит1 медный радиатор ВАЗ 2?
Если на старой копейке сдох родной медный радиатор, найти ему замену очень просто и не так дорого, как если взять оригинальный.
Можно смело ставить алюминий для ВАЗ 2103-2106.
Лично я брал себе от производителя LUZAR.
Доработка требует докупки патрубков (квасцы 2106), прямых рук и пары часов свободного времени.
Экономия финансов в 2,5 раза.
Код Лузара LRc 0106
OEM номер: 2106-1301012
Размер сердечника, мм: 450*342*32
Где можно купить
Применяемость для А/М
Торговая марка – LRc – Luzar Radiator Cooler
Мы производим сотни моделей радиаторы охлаждения двигателя для автомобилей. Радиаторы выпускаются практически для любых марок на рынке России, различных модификаций, с различными моторами. Постоянно в разработке десятки новых радиаторов охлаждения – для популярных и новейших автомобилей, которые можно купить в России и СНГ.
Радиатор системы охлаждения Теплообменник, предотвращающий перегрев двигателя во время работы. Радиатор охлаждения рассеивает лишнее. подробнее
Торговая марка – LRc – Luzar Радиатор радиатора
Мы производим сотни моделей радиаторов охлаждения двигателя для автомобилей.
Радиаторы выпускаются практически для любых марок на рынке России, различных модификаций, с различными моторами. Постоянно в разработке десятки новых радиаторов охлаждения – для популярных и новейших автомобилей, которые можно купить в России и СНГ.
Радиатор системы охлаждения Теплообменник, предотвращающий перегрев двигателя во время работы. Радиатор охлаждения отводит лишнее тепло от двигателя автомобиля через охлаждающую жидкость, тем самым поддерживая оптимальную температуру 85-100°С (в зависимости от марки автомобиля).
По конструкции радиаторы системы охлаждения от LUZAR
Радиаторы охлаждения LUZAR можно разделить на три типа:
- Трубчато-пластинчатые, сборные, алюминиевые. Состоит из алюминиевых пластин, через которые проходят алюминиевые трубки, по которым течет теплоноситель. Баки на этих радиаторах сделаны из пластика. Радиаторы охлаждения этого типа применяются для двигателей с небольшой кубатурой – из-за ограниченной теплоотдачи; обладают наилучшей жесткостью и малым весом, а также наименьшей стоимостью.
- Лента трубчатая несобранная (паяная), алюминий. Гофрированная алюминиевая лента в таком радиаторе расположена между алюминиевыми плоскоовальными трубками. Баки-радиаторы этого типа могут изготавливаться как из пластика (наиболее распространенный), так и из металла (чаще всего используются радиаторы охлаждения грузов). Конструкция неразборных (паянных) алюминиевых радиаторов охлаждения наиболее универсальна, что позволяет создавать теплообменники с любыми заданными характеристиками. Они имеют малый вес и относительно высокую жесткость, а также оптимальную цену.
Лента трубчатая несобранная (паяная), медно-латунная. Конструкция очень близка к типу 2 – между медными плоскоовальными трубками расположены медные полоски, сложенные в виде «гармошки». При этом баки на таких радиаторах охлаждения используются латунные — с целью повышения общей жесткости конструкции. Медные радиаторы охлаждения – благодаря высокой удельной теплоемкости меди – обладают отличными показателями теплопередачи.
Однако из-за высокой мягкости меди радиаторы охлаждения из этого металла вынуждены иметь узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения на максимальную эффективность. Также у медных радиаторов самая высокая цена и самая низкая жесткость на кручение, изгиб и внутреннее давление. В связи с этим медные радиаторы «устарели» и постепенно выводятся из употребления.
LUZAR: гарантия и надежность
Мы производим радиаторы по стандартам производителей автомобилей. Каждая деталь проходит испытания избыточным давлением и агрессивной средой, чтобы на этапе производства можно было выявить коррозионные дефекты и протечки.
Продукция LUZAR распространяется через магазины-партнеры, список которых можно найти в разделе “Где купить?” Раздел. В этих же магазинах вы сможете обменять радиатор охлаждения, если обнаружите брак или несовместимость с вашим автомобилем.
На вопросы по производству, упаковке, установке и продаже отвечают наши менеджеры по телефону 8-800-555-8965.
Технические характеристики
Описание продукта
Группа по каталогу. Система охлаждения Двигатель
Описание Радиатор
ООО «Оренбургский радиатор» занимается разработкой, внедрением и серийным производством радиаторной продукции, которая используется в производстве тракторов, комбайнов, сельскохозяйственной техники, а также отечественных автомобилей и грузовики.
Уже среди выпускаемой продукции насчитывается более 500 наименований продукции, пользующейся спросом не только в России, но и за рубежом (в Беларуси, Казахстане, Украине, Польше, Венгрии, Туркменистане, Германии, Чехии, Пакистане и др. .).
automotocity.com
Расчет количества секций радиатора
Сборно-разборные радиаторы из любого материала хороши тем, что отдельные секции можно складывать или убирать для достижения расчетной тепловой мощности.
Для определения необходимого количества «N» секций батарей из выбранного материала следуйте формуле:
N = Q/q ,
Где:
- Q = рассчитанная ранее необходимая тепловая мощность приборов для обогрева помещения,
- q = удельная тепловая мощность отдельной секции батарей, предназначенных для установки.
Рассчитав общее необходимое количество секций радиаторов в помещении, нужно понять, сколько батарей нужно установить. Этот расчет основан на сравнении размеров предполагаемых мест установки отопительных приборов и размеров батарей с учетом подачи.
элементы батареи соединяются ниппелями с разнонаправленной наружной резьбой с помощью радиаторного ключа, при этом в места соединений устанавливаются прокладки
Для предварительных расчетов можно вооружиться данными о ширине секций разных радиаторов:
- чугун = 93 мм,
- алюминий = 80 мм,
- биметалл = 82 мм.
При изготовлении сборно-разборных радиаторов из стальных труб производители не придерживаются определенных стандартов. Если вы хотите поставить такие аккумуляторы, следует подойти к вопросу индивидуально.
Вы также можете воспользоваться нашим бесплатным онлайн калькулятором для расчета количества секций:
Увеличенный радиатор охлаждения – DRIVE2
Всем привет, наконец-то мы воплотили нашу старую идею в металле, а точнее в меди.
Увеличенный радиатор охлаждения.
Полный размер
В интернете и просто в личном общении много людей, которые жалуются на нагрев двигателей, особенно в горах. В основном это владельцы автомобилей «автомат» с разными моторами.
Решено начать с изготовления самого большого радиатора с тремя рядами сот (есть вариант с двумя) толщиной 70 мм по сотам (двухрядный имеет толщину 46 мм по сотам)
стандартный алюминий толщиной 35 мм в сотах.
Были опасения, что такая толщина не влезет в стандартный моторный отсек, но как оказалось все влезает, не без усилий конечно.
Ставим этот радиатор на патруль в комплектации с двигателем тд42т и АКПП. Технические данные автомобиля Лифт 2″, шины 35″ м/т, главные пары в редукторах 4.375.
Рассказ в мелких деталях здесь особого смысла не имеет, т.к. для товара будет составлена своего рода инструкция по установке с фото и отправлена тем, кто собирается устанавливать наш товар
Короче, нужно внимательно, без отслаивания, а совсем чуть-чуть, подогните нижние края “брызговиков” (арок) в районе нижней части радиатора, подрежьте диффузор в нескольких местах (если он сохранился) и подрежьте верхнюю и нижние патрубки охлаждения для компенсации толщины радиатора (в случае с двухрядным радиатором все проще).
Также мы провели тесты, повесив датчики температуры на входе и выходе радиатора, чтобы иметь объективную оценку происходящего и понять, стоит ли игра свеч и потраченных денег. И конечно оба взвешивали))). Стандартный радиатор имеет вес 8 кг. Медный 23 кг.
Для начала замерили работу штатного радиатора, затем увеличенного медного.
И так первое фото, это работа штатного радиатора, температура воздуха на улице минус 5
Второе фото, температура медного радиатора, температура наружного воздуха 0, к машине прицеплен прицеп с грузом 400 кг.
Полный размер
Равномерное движение на скорости 60-80 Стандартный радиатор.
Полноразмерный
Плавный ход на скоростях 60-80 Увеличенный радиатор
Полные
www.drive2.ru
Повышение эффективности теплообмена При обогреве помещения радиатором,
1 900 наружная стена также интенсивно нагревается в области за радиатором. Это приводит к дополнительным ненужным потерям тепла.
Для повышения эффективности отвода тепла от радиатора предлагается экранировать обогреватель с наружной стены теплоотражающим экраном.
На рынке представлены разнообразные современные теплоизоляционные материалы с фольгированной теплоотражающей поверхностью. Фольга предохраняет подогретый батареей теплый воздух от соприкосновения с холодной стеной и направляет его внутрь помещения.
Для корректной работы границы установленного отражателя должны превышать габариты излучателя и выступать на 2-3 см с каждой стороны. Зазор между утеплителем и поверхностью теплозащиты должен быть 3-5 см.
Для изготовления теплоотражающего экрана можно посоветовать Изоспан, Пенофол, Алуф. Из купленного рулона вырезается прямоугольник необходимых размеров и закрепляется на стене в месте установки радиатора.
Экран, отражающий тепло обогревателя, лучше всего крепить к стене силиконовым клеем или жидкими гвоздями
Рекомендуется отделять лист утеплителя от наружной стены с небольшим воздушным зазором, например, с помощью тонкой пластиковой решетки.
Если отражатель соединяется из нескольких кусков изоляционного материала, то стыки со стороны фольги должны быть проклеены металлизированным скотчем.
Радиаторы стальные
Отопительные приборы из стали представлены на рынке в широком ассортименте. Конструктивно они делятся на панельные и трубчатые.
В первом случае панель крепится на стену или на пол. Каждая часть состоит из двух сварных пластин, между которыми циркулирует теплоноситель. Все элементы соединяются точечной сваркой. Такая конструкция значительно увеличивает теплоотдачу. Для увеличения этого показателя несколько панелей соединяют между собой, но в этом случае батарея становится очень тяжелой – радиатор из трех панелей по весу равен чугуну.
Во втором случае конструкция состоит из нижнего и верхнего коллекторов, соединенных друг с другом вертикальными трубами. Один такой элемент может содержать максимум шесть трубок. Для увеличения поверхности радиатора несколько секций можно соединить вместе.
Оба типа являются прочными нагревательными приборами с хорошей теплоотдачей.
Радиаторы трубчатые стальные по конструктивным соображениям могут изготавливаться в виде перегородок, лестничных ограждений, рам зеркал.
Таблица теплоотдачи стальных радиаторов отопления размещена далее в статье.
Сильные и слабые стороны алюминиевых радиаторов
Перечень положительных характеристик алюминиевых батарей:
- Экономичность.
- Легкий вес. То, сколько весит алюминиевая батарея, значительно упрощает установку и снятие устройств.
- Возможность регулировки температуры.
- Самый высокий КПД среди всех бытовых радиаторных обогревателей.
- Презентабельный внешний вид, позволяющий использовать алюминиевые радиаторы как в обычных домах, так и в престижных заведениях.
Слабые стороны:
- Слабость стыковых швов (иногда бывают протечки).
- Неравномерное распределение тепла: в основном аккумулируется ребристой частью профилей.
- Слабая конвекционная циркуляция.
- Малый срок службы. Те же чугунные батареи служат гораздо дольше, чем 15-20 лет.
- Могут образовываться внутренние газы.
- Чрезмерная реакционная способность алюминия. Это самый большой недостаток данного типа батарей, из-за которого наличие малейших примесей в теплоносителе может спровоцировать разрушительные процессы на внутренних стенках.
- Низкая устойчивость к перепадам давления.
Учитывая все эти недостатки, сфера применения алюминиевых радиаторов ограничена автономными системами отопления, которые имеют стабильно низкое давление и химически нейтральный теплоноситель. Что касается установки батарей такого типа в обычных квартирах, то на это есть даже специальный запрет со стороны соответствующих органов.
Радиатор отопления, сравнение нескольких типов
для каждого из них есть определенные условия
- Секционный чугунный радиатор.
- Нагревательное устройство из алюминия.
- Приборы нагревательные биметаллические секционные.
Сравним разные типы отопительных приборов по параметрам, влияющим на их выбор и установку:
- Величина тепловой мощности отопительного прибора.
- При каком рабочем давлении. происходит эффективная работа устройства.
- Требуемое давление для опрессовки секций батареи.
- Занимаемый объем теплоносителя одной секцией.
- Каков вес обогревателя.
Следует отметить, что в процессе сравнения не следует учитывать максимальную температуру теплоносителя; высокий показатель этого значения позволяет использовать данные радиаторы в жилых помещениях.
В городских тепловых сетях всегда разные параметры рабочего давления теплоносителя, этот показатель необходимо учитывать при выборе радиатора, а также параметры испытательного давления. В загородных домах, в поселках с дачами теплоноситель практически всегда ниже 3 бар. а вот в городах централизованное отопление подается с давлением до 15 бар.
Повышенное давление необходимо, так как есть много многоэтажных зданий.
Использование радиаторов с тепловыми насосами
Нажмите, чтобы увеличить изображение . Типичный двухпанельный радиатор передает тепло от протекающей через него горячей воды в помещение двумя совершенно разными способами. По прямым нагревом воздуха , контактирующего с металлическими поверхностями, и по излучением от внешней поверхности металла.
Переключить на отопление дома тепловым насосом, а не газовым котлом, не совсем просто. Но гораздо проще, если можно продолжать использовать имеющиеся радиаторы.
Но тепловые насосы работают наиболее эффективно при циркуляции воды при более низких температурах – в идеале 40 °C или около того. Однако радиаторы не так хорошо работают при этих более низких температурах, поэтому в худшем случае может оказаться, что в дом будет передаваться недостаточно тепла, чтобы согреть его (и вас!).
В этой статье я решил объяснить, как работают радиаторы и как можно оценить, насколько хорошо они будут работать, когда вода, протекающая через них, имеет более низкую температуру.
Эта статья носит немного технический характер и включает в себя таблицы данных и математические формулы: извините .
Ключом к пониманию радиаторов является то, что радиаторы передают тепло в помещение с помощью двух совершенно разных физических механизмов:
- излучение
- конвекция.
И вообще конвекция важнее излучения. Рассмотрим каждый механизм по очереди.
92 т.е. высота (м) x ширина (м)
На приведенном ниже графике показана мощность, излучаемая передней поверхностью радиатора при различных температурах.
Щелкните для увеличения. Тепло, излучаемое типичным радиатором с площадью поверхности чуть более одного квадратного метра. Повышение температуры поверхности с 30 °С до 40 °С приводит к дополнительной теплоотдаче в помещение на 57 Вт. Дальнейшее повышение температуры поверхности с 40 °С до 50 °С приводит к дополнительной теплоотдаче в помещение на 63 Вт.
Коэффициент излучения радиатора имеет максимальное значение, равное единице, поэтому его нельзя сильно увеличить по сравнению с его типичным значением 0,9.
Таким образом, чтобы излучать больше тепла от радиатора, нужно либо увеличить его площадь, либо температуру потока.
Принцип работы радиаторов: Конвекция
Тепло, передаваемое конвекцией , происходит на всех вертикальных нагреваемых поверхностях радиатора.
Щелкните для увеличения. Для радиатора с 2 обогреваемыми панелями конвекция возникает на 4 вертикальных поверхностях.
Тепло передается за счет прямого контакта между воздухом и окрашенной поверхностью. Поскольку нагретый воздух имеет меньшую плотность, он становится плавучим и развивается самоподдерживающийся восходящий поток воздуха.
Трудно разработать точную формулу, описывающую процесс теплопередачи, но самые простые анализы предполагают, что теплопередача пропорциональна разнице температур между радиатором и помещением.
Однако, при более высоких перепадах температур скорость движущегося воздуха увеличивается, что дополнительно улучшает теплопередачу воздуха. Это приводит к небольшой нелинейной зависимости от температуры радиатора.
Конвективный и радиационный теплообмен можно рассчитать с помощью сложной математики на этом веб-сайте.
График ниже показывает количество энергии, передаваемой конвекцией с передней поверхности радиатора при различных температурах.
Щелкните для увеличения. теплоты, переданной конвекцией только от передней поверхности радиатора, сравнивается с теплом, излученным передней поверхностью того же радиатора, что и на предыдущем рисунке. Повышение температуры поверхности с 30°С до 40°С дает дополнительно 36 Вт конвективной теплоотдачи в помещение. Дальнейшее повышение температуры поверхности с 40 °С до 50 °С дает дополнительно 39 Вт конвективной теплоотдачи в помещение.
Однако даже однопанельный радиатор может передавать тепло конвективно с двух поверхностей (передней и задней). А двухпанельный радиатор может отводить тепло с 4-х поверхностей (спереди и сзади каждой панели).
И мы можем увеличить конвективный теплообмен дальше от радиатора, добавив больше вертикальных поверхностей для прохождения воздуха. Например, на рисунке ниже показана конструкция нескольких радиаторов Stelrad . Есть несколько дополнительных «гофрированных» ребер, длина которых превышает основную ширину радиатора.
Нажмите, чтобы увеличить. Это поперечные сечения радиаторов с разным количеством панелей и ребер. Все радиаторы имеют примерно одинаковую излучаемую мощность 317 Вт: это пропорционально площади лобовой части. Но общая выходная мощность составляет 1568 Вт для модели K1, 2155 Вт для модели P+, 2770 Вт для модели K2. Эта дополнительная мощность достигается за счет дополнительной конвективной теплопередачи от панелей и ребер, которые могут иметь гораздо большую площадь поверхности, чем панели. Все цифры предполагают расход воды 70 °C.
Резюме
Для однопанельного радиатора без ребер излучение и конвекция вносят примерно одинаковый вклад в теплопередачу.
А вот для более сложных радиаторов с дополнительными ребрами и панелями конвекция гораздо важнее для теплопередачи. Для радиатора K2 на рисунке выше конвективный теплообмен в 8 раз больше, чем лучистый теплообмен.
Физические модели теплопередачи слишком сложны, чтобы их можно было рассчитать для любого типа радиатора. Таким образом, существует стандартная кривая, принятая для расчета общего (радиационного и конвективного) теплообмена для потока воды при более низких температурах.
Эта стандартная кривая показана пунктирной линией на рисунке ниже. Он достаточно хорошо соответствует физическим моделям, но предсказывает несколько более низкую тепловую мощность.
Щелкните для увеличения. Теплота передается конвекцией от четырех вертикальных поверхностей двухпанельного радиатора, а тепло излучается передней поверхностью того же радиатора. Их сумма показана черным цветом , а стандартная кривая снижения номинальных характеристик показан пунктирной линией.
При работе радиатора при температуре 70 °C (опасно жарко) общая тепловая мощность составляет 1072 Вт. Охлаждение поверхности до (примерно) почти на 50% снижает теплопередачу в помещение. При дальнейшем охлаждении до 40 °C снижение характеристик приближается к 70%. А использование температуры подачи 30 °C приведет к снижению теплопроизводительности на 85 % по сравнению с номинальной спецификацией радиатора.
Но итог прост . Номинальная тепловая мощность радиатора указана при условии, что в помещении температура 20 °C, а вода, протекающая через радиатор, имеет среднюю температуру 70 °C.
- Расчетная тепловая мощность при температуре подающей линии 50 °C снижается примерно на 50 % от стандартной мощности.
- Расчетная тепловая мощность при температуре подающей линии 40 °C снижается до ~30 % от стандартной мощности.
- Расчетная тепловая мощность при температуре подающей линии 30 °C снижается до ~15 % от нормативной мощности.
Стандартный коэффициент снижения номинальных характеристик F определяется с точностью до 1% по следующей формуле:
, где обе температуры выражены в градусах Цельсия.
Итак, какую температуру я должен установить для подачи горячей воды?
Трудно разобраться . Но я думаю, что процедура работает так.
- Сначала подсчитайте, сколько тепла требуется для обогрева дома в холодный зимний день. На юге Англии, где я живу, это обычно соответствует температуре наружного воздуха около -2 °C. Основываясь на моих еженедельных показаниях газового счетчика в самую холодную неделю прошлой зимы (средняя температура 0,2 °C), пиковая потребность в отоплении дома составляла около 72 кВтч/день, или около 3000 Вт9.0052
- Далее рассматриваются все радиаторы и измеряются их высота и ширина. Анализируя данные Stelrad примерно для 40 различных размеров радиаторов, я увидел, что:
- Радиаторы типа K1 имеют мощность около 1600 Вт на квадратный метр, Тип
- K2 рассчитан примерно на 2800 Вт на квадратный метр.
- Тогда я предположил, что мои старые однопанельные радиаторы без оребрения будут давать примерно 700 ватт на квадратный метр.
- Сбор всех данных Я подошел к такому же столу, как внизу.
Щелкните для увеличения. Анализ всех радиаторов в доме, оценивая сначала их «стандартную мощность», а затем их мощность при температуре подачи 40 °C.
- Из этой таблицы следует, что при температуре подачи 40 °C радиаторы должны выдавать 3214 Вт тепла, что примерно соответствует 3000 Вт, требуемым в самую холодную погоду.
Поэтому я надеюсь, что мои существующие радиаторы будет нормально работать с новой тепловой горкой при достаточно низкой температуре подачи 40 °C.
Согласно спецификации моего Vaillant Arotherm plus мощностью 5 кВт (фрагмент ниже) с температурой потока 40 °C через радиаторы, сезонный коэффициент полезного действия должен быть более 4.
Если большая часть электроэнергия покупается ночью по тарифу Octopus Go 5 пенсов/кВтч, это означает, что стоимость за кВтч отопления будет около 1,25 пенсов/кВтч, т.
