Тепловая мощность чугунного радиатора отопления 1 секция. Изготовленные из алюминия. Простой способ вычисления

1.
2.
3.
4.
5.
6.
7.

В последнее десятилетие на отечественном рынке появились новые модели отопительного оборудования, в том числе и радиаторов, но изделия из чугуна по-прежнему востребованы у потребителей. Их выпускают как российские, так и зарубежные производители. Чугунные радиаторы отопления, представленные на фото, являются одним из элементов обустройства теплоснабжения квартиры или собственного дома.

Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой .

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.

Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Порядок расчета количества секций

Существуют разные методики выполнения технических расчетов радиаторов. Точные алгоритмы позволяют производить вычисления с учетом многих факторов, включая размеры и размещение помещения в здании. Также можно воспользоваться упрощенной формулой, которая позволит узнать искомое значение с достаточной точностью. Итак, рассчитать количество секций можно, умножив площадь помещения на 100 и полученный результат разделив на мощность секции чугунного радиатора в ватах.

При этом специалисты рекомендуют:

• в том случае, когда итогом стало дробное число, округлять его в большую сторону. Запас по теплу лучше, чем его недостаток;
• когда в комнате насчитывается не одно, а несколько окон, установить две батареи, разделив между ними необходимое количество секций. В результате не только увеличивается срок эксплуатации радиаторов, но и их ремонтопригодность. Батареи станут хорошей преградой для холодного воздуха, поступающего от окон;
• при высоте потолка в комнате более 3-х метров и наличии двух внешних стен с целью компенсации потерь тепла желательно добавить пару секций и тем самым увеличить мощность чугунного радиатора отопления.

Размеры и вес чугунных радиаторов отопления

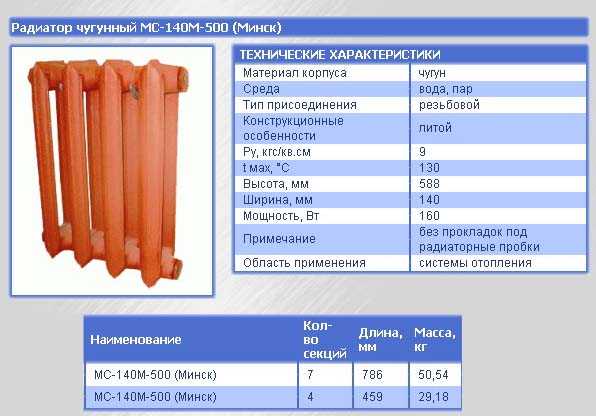

Параметры чугунных радиаторов на примере отечественного изделия МС-140 следующие:

• высота – 59 сантиметров;
• ширина секции – 9,3 сантиметра;
• глубина секции – 14 сантиметров;
• емкость секции – 1,4 литра;
• вес – 7 килограммов;
• мощность секции 160 ватт.

Со стороны владельцев недвижимости можно услышать нарекания, что довольно сложно переносить и устанавливать радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, но радует, что такая работа в квартире или доме делается один раз, поэтому необходимо правильно рассчитать.

Поскольку количество теплоносителя в такой батарее составляет всего 14 литров, то, когда тепловая энергия поступает из котла автономной отопительной системы, тогда придется оплачивать лишние киловатты электроэнергии или кубометры газа.

Срок службы чугунных радиаторов

По таким показателям как продолжительность срока эксплуатации и чувствительность к температуре и качеству теплоносителя чугунные радиаторы опережают другие виды батарей. Что вполне объяснимо: чугун характеризуется устойчивостью к абразивному износу и тем, что он не вступает ни в какие химические реакции с материалами, из которых изготавливают трубы и элементы нагревательных котлов.

Размеров каналов, проходящих через чугунные батареи, достаточно для того, чтобы приборы засорялись минимально. В результате им не требуются работы по очистке. По мнению специалистов, современные радиаторы из чугуна способны прослужить от 30 до 40 лет. Но нельзя не сказать о большом недостатке данной продукции – это плохая переносимость гидравлических ударов.

Рабочее и опрессовочное давление

Среди технических характеристик помимо того, что важна мощность чугунных радиаторов отопления, следует упомянуть о показателях давления. Обычно рабочее давление жидкого теплоносителя составляет 6-9 атмосфер. Любые виды батарей с таким параметром напора справляются без проблем. Штатным давлением для чугунных изделий считается именно 9 атмосфер.

Помимо рабочего используется понятие «опрессовочное» давление, отражающее максимально допустимую его величину, возникающую при первоначальном запуске отопительной системы. Для чугунной модели МС-140 оно равно 15 атмосфер.

Согласно регламенту, в процессе запуска системы отопления необходимо выполнять проверку возможности плавно запустить центробежные насосы, которые должны функционировать в автоматическом режиме, но в действительности все обстоит далеко не так, как следует.

К сожалению, в большинстве домов автоматика либо отсутствует, либо неисправна.

Но инструкция проведения такого вида работ предусматривает, что первоначальный пуск следует выполнять при закрытой задвижке. Ее разрешается плавно открыть только после выравнивания давления в подающей теплоноситель магистрали.

Но работники коммунальных служб не всегда выполняют инструкции. В итоге в случае нарушения регламента возникает гидроудар. При нем значительный скачок давления приводит к превышению допустимого значения давления и одна из батарей, расположенная по пути движения теплоносителя, оказывается не способной выдержать такую нагрузку. В итоге срок службы прибора значительно сокращается.

Качество теплоносителя для чугунных радиаторов

Как ранее отмечалось, для чугунных радиаторов не имеет значения качество жидкого теплоносителя. Этим приборам не важен показатель pH и другие его характеристики. Одновременно посторонние примеси, такие как камни и другой мусор, присутствующие в коммунальных теплосетях, проходят без помех через достаточно широкие каналы батарей и транспортируются дальше.

Частенько они оказываются в узких отверстиях вставок из стали в биметаллических радиаторах у соседей. Естественно, что со временем мощность секции чугунного радиатора понижается.

Если в частном доме используется автономная система теплоснабжения, не имеет значения, какой будет использован теплоноситель – вода, тосол или антифриз. Перед использованием воды в качестве носителя тепла владельцу недвижимости нужно произвести ее подготовку, в противном случае отопительный котел, гидравлическая группа или теплообменник быстро выйдут из строя (прочитайте: ” “). Также может упасть мощность нагревательного теплоагрегата.

Корпус радиатора

Чугунные радиаторы продают неокрашенными, поэтому после покупки изделия покрывают термостойким составом. Кроме этого, их следует протянуть, поскольку отечественная сборка не отличается качеством.

Однозначно ответить, какие радиаторы лучше – алюминиевые, чугунные или биметаллические – невозможно. Все зависит от личных предпочтений.

Напоследок видео об установке чугунных радиаторов отопления:

Основные элементы стандартной системы обогрева – радиаторы, обеспечивающие равномерный нагрев помещений, поэтому их установка должна производиться в соответствии со всеми требованиями. Сегодня потребителям доступен разнообразный выбор моделей, различия которых заключаются как в форме, так и в материалах изготовления. С течением времени чугунные радиаторы не изжили себя, а до сих пор продолжают занимать устойчивые позиции в квартирах и домах пользователей.

Этот материал, как и прежде, остается одним из наиболее надежных и долговечных. С учетом того, что современные чугунные модели изменили свой облик, став более современными и изящными, их продолжают покупать. По этой причине стоит рассмотреть вопрос о том, как следует рассчитывать их теплоотдачу, чтобы в помещениях поддерживалась постоянная комфортная температура.

Расчет мощности

От чего она зависит

1. Площадь помещения — чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт — на 10 м² помещения, соответственно — на 1 м² потребуется 100 Вт.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Совет: рассчитывать теплоотдачу радиатора следует, учитывая все негативные факторы, предполагающие проникновение в помещение холодного воздуха.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество . Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать — мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Совет: когда площадь комнаты превышает 20 м², радиаторов должно быть несколько.
Причем устанавливаться они должны в разных местах, так как даже нарастив определенное количество секций, ситуация не улучшится.

Основные качества радиаторов из чугуна

Выделение производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Вывод

За свою долгую эксплуатацию, чугунные модели радиаторов показали себя только с хорошей стороны. Сегодня пользуются спросом не только стандартные модели таких приборов, но и современные.

Единственный недостаток – большая масса, поэтому они могут устанавливаться своими руками только на капитальной стене или на полу. Видео в этой статье позволит найти дополнительную информацию по вышеуказанной теме.

Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

А на этом все, думаю я вам дал раскладку привычных чугунных радиаторов. Конечно мощность может немного прыгать от производителя к производителю, но примерно мощность держится в этих пределах.

Модели радиаторов отопления и места расположения подбираются еще на стадии планировки дома или квартиры. Владельцам частных домов этот выбор предстоит сделать самостоятельно. К сожалению, для большинства жителей квартир этот вопрос решается застройщиками. Панельную квартиру обогреть намного сложнее. Теплоотдача чугунных радиаторов играет не последнюю роль в выборе подобных устройств. На каком типе устройств остановить выбор: на алюминиевых, биметаллических или чугунных?

Не мудрено, что при выборе редко кто руководствуется действенными показателями приборов и экономическими характеристиками. Выбор наиболее доступного, с ценовой точки зрения устройства, не очень правильный. Для начала рекомендуется обратить внимание на такой показатель как теплоотдача радиаторов отопления.

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

• из чугуна;
• из биметалла;
• из алюминия;
• из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2. Теплоотдача секции составляет 150 вт.

Jpg” alt=”стальной радиатор”>

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Jpg” alt=”биметаллический радиатор”>

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели. К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала. Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Jpg” alt=”Алюминиевый радиатор” srcset=”” data-srcset=”https://tepliepol.ru/wp-content/uploads/2017/06/aluminiy..jpg 360w, https://tepliepol.ru/wp-content/uploads/2017/06/aluminiy-80×60.jpg 80w”>

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт. Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств). Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

1. Ощутимый вес конструкции.
2. Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
3. Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

.jpg” alt=”Теплоотдача радиаторов отопления в таблице”>

Расчет теплоотдачи

В первую очередь рекомендуется обратить внимание на имеющийся техпаспорт, который прилагается к каждому изделию этого типа. В нем можно найти необходимую информацию касательно тепловой мощности одной секции изделия. Приведенные цифры нуждаются в существенной корректировке. Теплоотдача биметаллических радиаторов отопления, как и алюминиевых, имеют превосходные показатели мощности, при этом суждение основывается на общеизвестном факте того, что изделия из меди имеют превосходный уровень теплоотдачи, равно как и алюминиевые. У них высокий показатель теплопроводности, при этом теплоотдача зависит от множества иных факторов.

Jpg” alt=”Расчет коэффициента теплоотдачи “>

Теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT

Указанная в паспорте цифра верная только в том случае, если разница между температурой подачи и обработки равняется 70°С.

При помощи формулы вычисления производятся таким образом:

Инструкция может иметь различные обозначения. Зачастую упоминается лишь разница в 70°С и не более того.

Методика проведения расчетов

В итоге получается, что заявленная теплоотдача батарей и мощность несколько ниже реальной, которая указана в документации. Для правильного выбора оборудования необходимо четко понимать разницу в этих цифрах. Второстепенную роль будут играть и используемые комплектующие, будь то медный или биметаллический элемент. Для проверки данных следует использовать понижающий коэффициент, который применим к изначальной величине мощности устройства, указанного в документации.

Расчет делается с такой последовательностью:

1. Для начала необходимо выработать оптимальный температурный режим в помещениях и главного теплоносителя.
2. Подставить собранную информацию и вычислить дельту, как среднюю величину показателя.
3. В приложенной таблице найти максимально приближенный показатель.
4. Полученная цифра умножается на приведенную в документации.
5. Делается расчет необходимого количества отопительных приборов.

Стоит также учесть, что отопительный сезон иногда наступает раньше обычного и устройство обязано быть готово к эксплуатации. Для биметаллического оборудования расчет будет таким: 200 Вт x 0,48 – 96 Вт. Если площадь комнаты составляет 10 м2, то понадобится не менее тысячи ватт тепла или 1000 / 96 = 10,4 = 11 батарей или секций (округление всегда идет в большую сторону). В любом случае всегда есть возможность обратиться за помощью к профессионалам, которые помогут произвести необходимые расчеты, и детально расскажут, как и зачем это делается. Удачи в ваших начинаниях!

Чугунный секционный радиатор Demir Dokum Modern 950 4 секции

Особенности Demir Dokum Modern 950 4 секции

Чугунный секционный радиатор Demir Dokum Modern 950 4 секции – это традиционный прибор отопления, который можно использовать в открытых системах отопления, системах с повышенной агрессивностью и загрязненностью. Чугун в качестве материала отличается высокой прочностью и устойчивостью к коррозии. Дополнительный плюс такой батареи – неприхотливость в уходе. Обратите внимание, что недостатком модели является ее относительно большой вес – 67.2 кг.

Радиаторы Demir Dokum – это приборы высокого качества, отвечающие всем современным стандартам. Данная модель не является исключением. Она адаптирована под российские системы отопления, а срок ее службы составляет до 50 лет.

Преимущества Demir Dokum Modern 950 x 4:

• Устойчивость к высокому давлению теплоносителя – до 9 Атм
• Теплоотдача радиатора равна 1108 Вт, при этом он продолжает отдавать тепло еще долгое время после отключения отопления
• Модель является 4-секционной, ширина одного элемента составляет 78мм. Наличие секций позволяет ускорить скорость нагрева.
• Привлекательный внешний вид устройства, широкая цветовая палитра.
• Большой диаметр проходных отверстий и малое гидравлическое сопротивление;
• Отапливаемая одним таким радиатором площадь достигает 11. 08 м2.

Перед покупкой радиатора следует убедиться, что его технические характеристики соответствуют Вашей системе отопления. Радиатор Modern 950 4 секции – это напольный прибор с боковым подключением и межосевым расстоянием 782 мм. Его габаритные размеры 950х312х250 мм. Вес 67.2 кг. Из других характеристик следует отметить опрессовочное давление 12 атм.

Чугунные секционные радиаторы – это проверенный временем способ отопления дома, квартиры и даже производственных помещений. А благодаря современному дизайну, они могут стать стилистической изюминкой интерьера.

Применение радиатора Modern 950 4 секции

Чугунный 4-секционный радиатор Modern 950 4 секции предназначен для отопления помещений небольших размеров. Один такой прибор, обладая теплоотдачей 1108 Вт, способен поддерживать оптимальную температуру на площади 11.08 м2. Если потолки в комнате имеют нестандартную высоту, расчеты будет лучше вести по объему, а не площади. Для отопления одного кубического метра помещения требуется тепловая мощность, равная 41 Вт. Это означает, что объем, который способен обогреть данный радиатор вычисляется по формуле: 1108/41 м3.

А – Ширина радиатора: 312 мм
Б – Высота радиатора: 950 мм
В – Ширина одной секции: 78 мм
Г – Глубина радиатора: 250 мм
Д – Межосевое расстояние: 782

Так как он обладает шириной 312 мм, размещать его можно под оконными проемами с размерами в 1,5-2 раза больше, при этом точное значение зависит от индекса теплопотерь помещения. А вот определить расстояние от пола до подоконника, в которое поместится Modern 950 4 секции, гораздо проще – к 950 мм собственной высоты прибора следует прибывать 100 мм сверху и как минимум 60 снизу. Модель имеет боковое подключение, что позволяет использовать ее в системах отопления как с принудительной, так и с естественной циркуляцией. Конструкция целиком весит 67.2 кг. Такое относительно большое значение характеристики обусловило напольное размещение прибора.

Cast Iron Radiators Ltd Объяснение разницы температур и тепловой мощности

При выборе радиаторов вам нужно будет поработать с сантехником, чтобы определить требования к теплу ваших помещений, и вам необходимо знать о различных стандартах, используемых при расчете тепловой мощности (Вт или БТЕ) радиаторов, чтобы вы получили Радиаторы нужного размера для вашего проекта.

Тепловая мощность радиаторов зависит от размера и конструкции радиаторов. Тепловая мощность данного радиатора зависит от его температуры или, точнее, от разницы между температурой радиатора и температурой окружающего воздуха. Этот перепад температур обозначается как Дельта Т, записывается как ΔT. ΔT определяется как средняя температура воды в радиаторе минус температура окружающего воздуха. Например, если вода, поступающая в радиатор, составляет 85 ^o C и вытекающей из него воды 75 ^o C, то средняя температура воды (MWT) 80 ^o C, если температура воздуха (AT) в помещении 20 ^o C, то ΔT =MWT-AT = 80 ^o C-20 ^o C= 60 ^o C или 60 K (Кельвин).

Тепловая мощность увеличивается по мере увеличения ΔT, но зависимость не является линейной, уменьшение вдвое ΔT более чем вдвое уменьшает тепловую мощность, поэтому, например, тепловая мощность при ΔT=30 меньше половины тепловой мощности при ΔT=60.

Тепловая мощность может быть измерена в ваттах или БТЕ/ч. На нашем веб-сайте мы указываем теплопроизводительность в БТЕ/ч — британских тепловых единицах в час. Чтобы преобразовать ватты в БТЕ/ч, просто умножьте на 3,412, чтобы преобразовать БТЕ/ч в ватты, разделите на 3,412 или воспользуйтесь удобными инструментами преобразования на rapidtables.com.

Если не указано иное, тепловая мощность на нашем веб-сайте указана для традиционного отраслевого стандарта ΔT=50. Многие розничные продавцы и производители указывают дельта-фактор Delta 60, чтобы искусственно создать впечатление, что их продукты имеют более высокую теплоотдачу. Чтобы найти тепловую мощность для других значений ΔT, необходимо использовать следующую таблицу преобразования:

ΔT	Коэффициент преобразования
10	0,097
15	0,165
20	0,240
25	0,320
30	0,406
35	0,496
40	0,590
45	0,688
50	0,789
55	0,893
60	1
65	1. 110
70	1,223

Так, например, если тепловая мощность радиатора составляет 3600 БТЕ при ΔT=60, чтобы найти тепловую мощность при ΔT=50, умножьте на 0,789..
Тепловая мощность (ΔT=50)= Тепловая мощность (ΔT=60)* 0,789 = 3600 БТЕ * 0,789 = 2840 БТЕ

Аналогично, для расчета тепловой мощности при ΔT=55 умножьте тепловую мощность при ΔT=60 на 0,893.

Тепловая мощность (ΔT=55)= Тепловая мощность (ΔT=60)* 0,893 = 3600 БТЕ * 0,893 = 3215 БТЕ

Сантехнические системы, использующие современные конденсационные котлы, обычно работают при значении ΔT=50. «Низкотемпературные» системы работают при еще более низких значениях ΔT и становятся все более популярными, поскольку люди учитывают воздействие традиционных систем отопления на окружающую среду. Наши радиаторы работают с «низкотемпературными» системами, однако для достижения того же результата, что и традиционная высокотемпературная система, их требуется больше, и они должны быть правильно сбалансированы.

Если вы все еще в замешательстве, позвоните нам по телефону 01723 321 000 и позвольте специалистам проконсультировать вас или подготовить тепловой расчет для вашего помещения

” Назад

Чугунный радиатор Gothic с исключительной теплоотдачей от Beaumont Products

ОВКВ и системы охлаждения

>

Радиаторы

>

Традиционные радиаторы

HVAC & Cooling Systems “>> Радиаторы > Традиционные радиаторы

by Beaumont Products

Нажмите на изображение, чтобы открыть увеличенный вид

от Beaumont Products

Радиатор Gothic Cast Iron предлагает максимальную тепловую мощность и сочетает в себе эффективность с красивым эффектом старины.

Чугунный радиатор с готической колонной является эксклюзивным дизайном Beaumont. Основанный на оригинальном стиле Pugin, готический дизайн розы и арки привносит драматизм в любую комнату.

Готика имеет высоту 663 мм и поставляется полностью собранной, готовой к установке на ваш новый или существующий трубопровод.

У нас есть широкий выбор клапанов и аксессуаров, которые дополнят аутентичный старинный дизайн этого уникального и стильного радиатора.

Максимальное количество секций для этого радиатора 15.

• Высота: 663 мм
• Uniclass Код: Pr_70_60_36_73
• Uniclass Наименование: Радиаторы

Для загрузки доступно 7 файлов, включая: Брошюры, Изображения и Спецификации.

Перейти к: Спецификация | Загрузка файлов | Сравнить продукты

Аналогичные продукты в традиционных радиаторах

Описание продукта

Радиатор Gothic Cast Iron предлагает максимальную тепловую мощность и сочетает в себе эффективность с красивым эффектом старины.

Чугунный радиатор с готической колонной — эксклюзивный дизайн Beaumont. Основанный на оригинальном стиле Pugin, готический дизайн розы и арки привносит драматизм в любую комнату.

Готика имеет высоту 663 мм и поставляется в полностью собранном виде, готовым к установке на ваш новый или существующий трубопровод.

У нас есть широкий выбор клапанов и аксессуаров, которые дополнят аутентичный старинный дизайн этого уникального и стильного радиатора.

Максимальное количество секций для данного радиатора 15.

Технические характеристики чугунного радиатора Gothic с исключительной теплоотдачей (традиционные радиаторы)

Размер и вес
Высота (?)	663 мм

Обратите внимание, что эти свойства продукта не заменяют литературу производителя, и всегда рекомендуется Beaumont Products следует проконсультироваться перед указанием.

Загрузка файлов для Чугунный радиатор The Gothic с исключительной теплоотдачей

2D САПР

3D САПР

Брошюры [1]

Тематические исследования

Сертификаты и стандарты

Изображения [5]

Эксплуатация и техническое обслуживание

Технические характеристики [1]

Технический

	beaumont-products-ltd_the-gothic-cast-iron-radiator-with-Exceptional-heat-output_brochures_6_4e66320f-0ddf-473d-8dd3-dc2c5f8a0a5e. html	13,7 КБ	Предварительный просмотр

902:30

	beaumont-products-ltd_the-gothic-cast-iron-radiator-with-exception-thour-output_photo_1_259789e9-660b-422e-a527-7f81a79277b3. jpg		7,36 КБ	Предварительный просмотр
	beaumont-products-ltd_the-gothic-cast-iron-radiator-with-exception-heat-output_photo_0_1c50a8e9-fa48-409b-88a7-daad78528186. jpg		15,86 КБ	Предварительный просмотр
	Beaumont-products-ltd_the-gothic-cast-iron-radiator-with-exception-thour-output_photo_3_7669a698-af74-45d8-9560-1d95a861f1c6. jpg		57,45 КБ	Предварительный просмотр
	Beaumont-products-ltd_the-gothic-cast-iron-radiator-with-isolation-heat-output_photo_2_6df52a59-0592-44a4-a951-bcb63b80218a. jpg		9,98 КБ	Предварительный просмотр
	beaumont-products-ltd_the-gothic-cast-iron-radiator-with-exception-heat-output_photo_4_e49b6853-d5ab-44e6-aea3-8d9f3bdbdd0c. jpg		8,75 КБ	Предварительный просмотр

beaumont-products-ltd_the-gothic-cast-iron-radiator-with-exception-heat-output_specifications_5_59c8c8d4-7c5a-4347-9710-7338f252f542. Поделиться Вам может понравится Покраска чугунных радиаторов: как подготовить и чем покрасить старую чугунную батарею своими руками, фото и видео примеры 09.06.2021 Теплоотдача 1 секции биметаллического радиатора: Мощность биметаллических радиаторов с секциями на 350 и 500 мм 17.05.2023 Биметалл радиатор: Радиатор Royal Thermo BiLiner 500 8 секций, Silver Satin, боковое подключение, биметалл 25.03.1984 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
