Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления.  Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме без дополнительной энергии управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

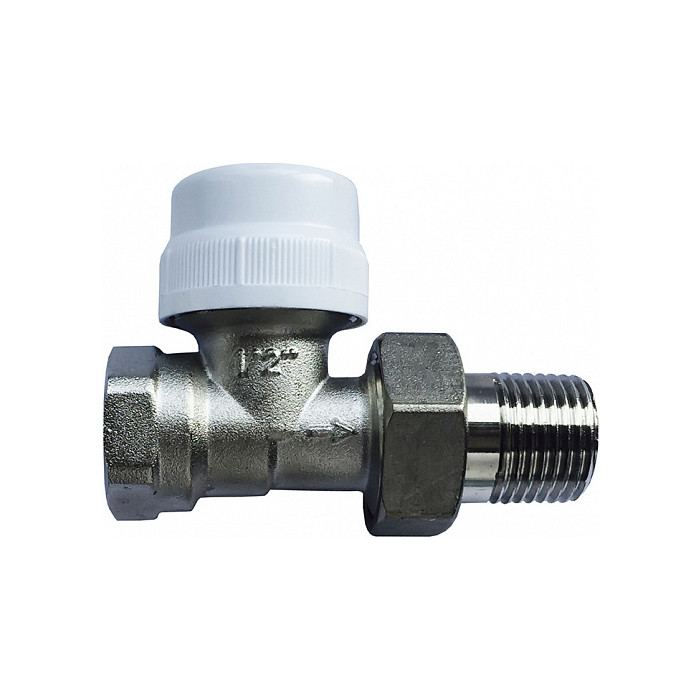

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение.  При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.

Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Устройство термоголовки

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры.  Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок.  Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания  внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру. Еще одно отличие – это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Что такое автоматический радиаторный терморегулятор?

Отопительный прибор (например, радиатор) системы водяного отопления должен подавать в помещение тепло в строгом соответствии с текущей потребностью. Зимой требуемый уровень тепла выше, весной – ниже, поэтому температура теплоносителя в системе отопления должна меняться.

Регулирование температуры должна осуществлять автоматика индивидуального генератора тепла (котла), который является источником тепловой энергии в доме.

Однако не все котлы оснащаются подобными устройствами: часто автоматика лишь поддерживает температуру воды на постоянном уровне, либо отсутствует вовсе. В результате в помещениях становится то жарко, то холодно. Даже если регулирование на котле все-таки есть, нередко бывает сложно добиться баланса: теневая сторона дома холоднее, солнечная – теплее, поэтому приходится открывать форточки и выпускать уже оплаченное потребителем тепло наружу. Как лучше поступить в данной ситуации?

На радиаторах можно установить вентили или шаровые краны. С их помощью легко уменьшается подача горячей воды в приборы отопления. Сложно представить, чтобы у радиатора постоянно будет дежурить человек и закрывать кран, когда выйдет солнце, затопят камин или придут гости, а потом вновь открывать его, когда станет холоднее.

Такую работу берет на себя автоматический радиаторный терморегулятор. Устройство не только помогает поддерживать постоянную  комфортную температуру в помещении без участия  человека, но и экономит тепло и деньги на его оплату: счета становятся на 20% ниже. Для отопления используется «бесплатное» солнечное тепло, теплопоступления от людей, электроприборов и т.д. Кроме того, воздух вокруг вашего дома станет чище за счет сокращения выбросов дымовых газов от сжигания лишнего топлива.

Строительные нормы не случайно предписывают установку регулирующих устройств перед отопительными приборами, а в жилых зданиях – именно автоматических радиаторных терморегуляторов.

Устройство и принцип работы радиаторного терморегулятора

Радиаторный терморегулятор состоит из двух основных частей: термостатической головки (термоголовки) и регулирующего клапана.

Регулирующий клапан устанавливается на входе теплоносителя в радиатор. Под воздействием термоголовки он изменяет количество горячей воды, проходящей через прибор.

Термоголовка – главный элемент автоматического регулирования. С помощью соединительной гайки она закрепляется на регулирующем клапане и, реагируя на отклонения температуры воздуха в помещении от заданного значения, перемещает затвор регулирующего клапана.

Внутри термоголовки находится гофрированная, заполненная термочувствительной жидкостью емкость (сильфон), иногда в сочетании с ее парами. Через настроечную пружину сильфон связан с нажимным штоком, а тот в свою очередь – со штоком и затвором регулирующего клапана.

Когда температура воздуха в помещении становится выше заданного значения, жидкость в сильфоне расширяется, он сжимается и перемещает шток и затвор клапана в сторону уменьшения протока воды. Радиатор остывает, температура в помещении снижается. При падении температуры на улице происходит обратный процесс: жидкость уменьшается в объеме, сильфон растягивается, высвобождая шток клапана, который под воздействием возвратной пружины поднимается. Проток воды через радиатор увеличивается и, вслед за этим, температура в помещении восстанавливается.

Изменяя силу сжатия настроечной пружины простым поворотом рукоятки термоголовки, можно установить любую желаемую температуру. Терморегулятор будет поддерживать ее без вашего участия. Для этого на корпусе термоголовки нанесена шкала, цифры которой соответствуют температуре настройки.

Как видно, диапазон настройки температуры широк и, в зависимости от типа термоголовки, составляет от 2 до 29^оС. Однако следует помнить, что если радиатор изначально рассчитан на поддержание 22 ^оС, то терморегулятор в любом случае не сможет обеспечить более высокую температуру. Для этого радиатор должен иметь определенный запас.

При необходимости диапазон настройки может быть ограничен с обеих сторон – для этого в комплекте поставляются специальные штифты.

Термоголовки бывают трех разновидностей: со встроенным температурным датчиком, с выносным датчиком и головка дистанционного управления.

• Первый тип применяется, когда радиатор располагается открыто под окном, и воздух помещения свободно омывает термочувствительный элемент термоголовки.

• Если радиатор завешен глухими шторами или заставлен мебелью, температура вокруг обычной термоголовки будет выше, чем в помещении – регулятор может работать некорректно. В этом случае используется термоголовка с выносным датчиком, который должен располагаться на свободной стене примерно на высоте 1,5 м от пола, а сама головка – на клапане терморегулятора.

• Термоголовка дистанционного управления представляет собой обычную головку, размещаемую на стене по тому же принципу, что и выносной датчик. Она связана с клапаном терморегулятора через капиллярную трубку гидропривода. Такая термоголовка применяется для удаленного управления температурой в помещении, когда доступа к радиатору и клапану терморегулятора нет вовсе.

Регулирующий клапан – исполнительное устройство терморегулятора, которое устанавливается на входе теплоносителя в радиатор и изменяет количество горячей воды, проходящей через отопительный прибор.

Клапан терморегулятора нормально открытый нажимного действия (закрывается  под воздействием термоголовки, открывается за счет возвратной пружины).

Правильный выбор радиатора и терморегулятора поможет поддерживать в вашем доме комфортную температуру и сделает жизнь удобней и проще.

Терморегулятор. Ремонт своими руками. Статьи о недвижимости, строительстве и ремонте. СИБДОМ

??В настоящее время в систему отопления перед радиатором необходимо установить (как минимум) вентиль, с помощью которого можно было бы регулировать поток теплоносителя, поступающего в радиатор. Это вопрос не только комфорта, но и защиты, так как в случае необходимости можно просто отключить радиатор от стояка, что кстати, невозможно во многих старых системах отопления да и в некоторых новостройках. Так что запорно-регулирующую арматуру устанавливать, бесспорно, надо. Вопрос в том, ограничиться ли шаровым краном, поставить ли конусный вентиль или установить автоматический терморегулятор. Насколько удобна та или иная регулировка.

Прежде всего, надо сказать о том, что регулировать поток воды в радиаторе с помощью одного только шарового крана не стоит, так как он предназначен лишь для двух положений: «открыто» и «закрыто», Ставя кран в промежуточное положение, Вы рискуете потерять герметичность Вашей системы, так как инородные частички, содержащиеся в воде со временем оставляют зазубрины на краях перекрывающего шара. ??Надежней регулировать температуру с помощью ручного конусного вентиля. Если за окном весна и солнышко днем пригревает достаточно хорошо, думаю, каждый из нас днем с удовольствием прикроет вентиль на радиаторе, установленном в достаточно солнечной комнате. Но прикрыть вентиль – это только полдела. Вторые полдела – это не забыть его потом открыть, причем вернуть его стоит именно в то положение, в котором он стоял. Поэтому систему отопления стоит модернизировать до такой степени, чтобы она требовала минимум внимания для своего обслуживания. А еще лучше, чтобы она регулировалась самостоятельно, то есть автоматически. Вот тут-то и выручают автоматические терморегуляторы.

Радиаторные терморегуляторы или, как их еще называют, термостаты,от датской компании «Данфосс» простые и надежные приборы для автоматического поддержания комфортной температуры воздуха в помещении. Они устанавливаются в системе отопления здания перед отопительным прибором на трубе, подающей в него теплоноситель. Данфосс” разработал конструкции радиаторных терморегуляторов для любых систем отопления в том числе специально для российских однотрубных систем. Терморегуляторы могут быть установлены в одно- или двухтрубных системах отопления строящихся или существующих зданий различной этажности и назначения. ?? Термостаты фирмы “Данфосс” отлично вписываются в любой интерьер, имеют приятный эргономичный дизайн и удобную настройку. Они легко устанавливаются как в новых, так и в существующих системах отопления. Они приспособлены для эксплуатации в российских условиях, долговечны и не требуют профилактического обслуживания. После установки радиаторных терморегуляторов отпадает необходимость открывать окна для регулирования температуры в помещениях. Терморегуляторы будут постоянно поддерживать температуру в диапазоне от 6°С до 26°С на желаемом уровне.

Радиаторные терморегуляторы гарантируют необходимое распределение воды по всей системе отопления. При этом даже самые удаленные радиаторы будут обеспечивать требуемую подачу тепла в помещении. Сокращая подачу “излишнего” тепла от отопительного прибора в периоды теплопоступлений от солнечных лучей, людей, электробытовых устройств термостат исключает перегрев помещения, обеспечивая в нем комфортную температуру воздуха. Кроме этого, если Вы живете в коттедже с индивидуальным котлом, термостаты позволяют сэкономить до 20% тепловой энергии, потребляемой на отопление зданий, обеспечивая снижение расхода сжигаемого топлива и, тем самым, охрану окружающей среды. Благодаря этому вложенные средства окупаются многократно: увеличивается экономия тепловой энергии, улучшается микроклимат в помещениях, а также упрощается монтаж и практически отсутствуют затраты на эксплуатацию. Выигрыш от применения терморегуляторов довольно быстро ощутит хозяин коттеджа, отапливаемого соляркой. Чуть на улице потеплело – расход топлива моментально уменьшился. В результате, если за сутки на отопление тратилось, например, 50 литров солярки, то за счет применения термостатов это объем может сократиться до 40 литров. Вроде бы эффект небольшой, но это значит, что следующую цистерну с соляркой можно будет купить чуть позднее, чем обычно. А за год эффект может стать весьма ощутимым. С коттеджами вообще ситуация особая. Тут надо вести разговор не о том, надо применять терморегуляторы или не надо (решение в этом случае очевидно), а о том с какой скоростью окупятся затраты по закупке и установке терморегуляторов. Если коттедж отапливается дизельным топливом, то приобретение терморегуляторов окупается практически за один сезон. Единственным доводом в пользу применения термостатов в городских условиях пока остается комфорт. Первое, где просят установить термостат – это спальня. Но спальне-то термостат необходим в последнюю очередь. А в первую очередь он необходим в тех местах, где есть динамика изменения температуры в течение дня. Например, в кухне, где от плиты есть добавочное тепло. В комнате на солнечной стороне, где днем температура повышается за счет “естественного” отопления. В комнате, где часто собирается много народа (например, в гостиной, если это частная квартира, или в комнате для производственных совещаний, если это офис. А в спальне термостат необходим, так скажем, в последнюю очередь, поскольку ни источников тепла, ни большого скопления людей там не бывает. Конечно, в спальне можно обойтись и обычным ручным вентилем и с его помощью отрегулировать температуру до желаемой. Но термостат, все-таки, справится с регулировкой температуры гораздо лучше, а главное точнее. В коттеджах термостаты в первую очередь ставятся на верхних этажах, потому что теплый воздух поднимается снизу вверх по лестничным пролетам. Именно поэтому на нижних этажах бывает холодно, а на верхних при этом нечем дышать. Остальные критерии такие же, как в квартире – комнаты на солнечной стороне, кухни и т. п. Для использования в системах отопления коттеджей как раз очень подходят импортные панельные радиаторы, обладающие небольшой емкостью и быстро реагирующие на закрытие и открытие клапанов термостатов. Как правило, покупателей прежде всего волнует вопрос наличия сертификатов на предлагаемый товар, чтобы быть уверенным в его качестве.

Термостаты – товар сертифицированный. Термостаты фирмы “Данфосс” имеют сертификаты CEN и ISO. CEN – Европейский комитет по стандартизации, разрабатывающий нормативную базу по средствам регулирования и проводящий испытания регуляторов прямого действия, а также стандартизирующий их технические характеристики. Терморегуляторы RTD фирмы “Данфосс” соответствуют требованиям данных норм, опробированы и допущены к применению. ISO – Международная организация по стандартизации. Данфосс – фирма, получившая сертификат качества ISO 9000. Сертификаты ISO 9001, ISO 9002 и ISO 9003 подтверждают высокое качество продукции на стадии разработки, освоения и серийного производства.

Современный рынок предлагает потребителям два типа терморегуляторов: жидкостные и газонаполненные. Фирма “Данфосс” является единственной фирмой, которая производит газонаполненные терморегуляторы. Срок службы таких терморегуляторов достаточно продолжительный и составляет более 20 лет. Радиаторные терморегуляторы RTD являются газонаполненными устройствами. Это уникальное техническое решение имеет два больших преимущества: газ всегда будет конденсироваться в более холодной части датчика, которая обычно удалена от корпуса регулирующего клапана. Поэтому радиаторный терморегулятор будет всегда реагировать на изменение температуры в помещении и на него не будет влиять температура воды. Терморегулятор очень быстро реагирует на изменение температуры воздуха и, поэтому, эффективно использует теплопоступление в помещение. Радиаторные газонаполненные терморегуляторы RTD фирмы “Данфосс” имеют устойчивые заданные значения регулируемой величины и прекрасные характеристики регулирования.

Конструкция термостата. Радиаторный термостат состоит из двух частей: термостатического элемента и клапана. Термостатический элемент – это устройство, имеющее цилиндр с гофрированными стенками (сильфон), заполненный рабочим веществом, которое реагирует на изменение температуры воздуха в помещении. При повышении температуры вещество увеличивается в объеме, растягивая сильфон, который в свою очередь перемещает шток клапана в сторону уменьшения количества протекающего через отопительный прибор теплоносителя. При понижении температуры воздуха вещество и сильфон сжимаются, увеличивая проток теплоносителя через прибор отопления. Сильфоны “Данфосс” рассчитаны на 1 миллион циклов “сжатие-растяжение”, что соответствует примерно 100 годам эксплуатации. Клапаны бывают двух типов: RTD-N и RTD-G Так же они бывают в прямом и угловом исполнении. Тип клапана выбирается в зависимости от вида системы отопления, а его размер – по диаметру отверстия в пробке отопительного прибора или по диаметру подводящей воду трубы. Клапаны термостатов типа RTD-G следует применять: в однотрубных системах отопления любых зданий; в двухтрубных системах старых многоэтажных зданий; в двухтрубных системах отопления коттеджей без циркуляционных насосов. Клапаны термостатов типа RTD-N следует применять: в двухтрубных системах отопления новых зданий; в двухтрубных системах отопления коттеджей при наличии циркуляционных насосов. Клапан устанавливается, как правило, в отверстие пробки отопительного прибора со стороны подачи в него горячей воды. Рекомендуется клапан располагать так, чтобы затем термостатический элемент оказался в горизонтальном положении, при котором исключается влияние на термоэлемент тепла, исходящего от клапана и трубы.

Однотрубные системы с радиаторными термостатами должны иметь перемычку (байпас) между горизонтальными трубами (подводками), подводящими воду к отопительному прибору. При установке клапана направление потока воды в трубе должно совпадать с направлением стрелки на корпусе клапана. В случае оснащения термостатами отопительных приборов существующих систем отопления, следует уточнять направление потока воды по вертикальной трубе. Сильфонная система термостатического элемента, как мы уже сказали, заполнена газом, что обеспечивает надлежащее пропорциональное регулирование температуры воздуха в помещении. Датчик реагирует на температуру окружающей среды. Этой температуре соответствует вполне определённое давление газа в сильфоне, которое уравновешивается усилием регулировочной пружины. При повышении температуры окружающего воздуха давление газа в сильфоне увеличивается, и конус клапана перемещается в сторону закрытия. Так продолжается до тех пор, пока между давлением газа в сильфоне и усилием пружины не будет обеспечено равновесие. При понижении температуры воздуха в помещении давление газа снижается, что позволяет сильфону сжаться, и конус клапана перемещается в сторону открытия до установления равновесия системы. Считается, что газонаполненные сильфоны имеют большую скорость реакции чувствительного элемента на изменение температуры в помещении. Жидкостные лучше и точнее передают изменение давления внутри сильфона (как следствие изменения температуры) на исполнительный механизм.

Как правильно выбрать тип термостатического элемента? Термостатический элемент со встроенным датчиком. Встроенный датчик должен всегда размещаться в таком месте помещения, где обеспечена вокруг него свободная циркуляция воздуха. Для предотвращения нагрева теплом от трубопровода датчик следует устанавливать, по возможности, горизонтально. Термостатический элемент с дистанционным датчиком. Если встроенный датчик не может правильно реагировать на температуру воздуха в помещении, то следует применить термостатический элемент с дистанционным датчиком. Это может быть в следующих случаях: если терморегулятор установлен в нише; когда слишком широкий подоконник (более 220 мм), а расстояние от него до радиатора менее 100 мм; когда глубина радиатора более 160 мм; если ось термостатического элемента должна быть в вертикальном положении; если радиаторный терморегулятор закрыт шторами. В сомнительных случаях всегда применяйте дистанционный датчик. Давайте поясним какой эффект оказывает штора? Закрыв радиатор с термостатом тяжелым экраном или тяжелой шторой, мы тем самым изолируем термостат от основного объема помещения. В результате датчик термостата меряет температуру не помещения, как это должно быть, а температуру в ограниченном объеме за шторой. Температура в комнате при этом оказывается абсолютно другой. Именно поэтому лучше использовать термостат с выносным датчиком.

Как должен устанавливаться датчик: параллельно или перпендикулярно плоскости радиатора? Многие стараются установить датчик не перпендикулярно, а параллельно плоскости радиатора. В этом положении он просто не так бросается в глаза. Но решение это не совсем правильное. Поднимающиеся от радиатора потоки теплого воздуха будут при этом влиять на показания, снимаемые сильфоном термостата, и возникнет погрешность показаний прибора. Погрешность эта не очень велика, но поправку на неё придется вычислять и устанавливать на задатчике температуры самому владельцу. Поэтому более правильно устанавливать его именно перпендикулярно плоскости радиатора. Как производится монтаж, настройка и регулировка температуры?

Монтаж. Конструкция корпуса клапана терморегулятора позволяет монтировать его во входном отверстии радиатора с соблюдением однонаправленности потока теплоносителя и стрелки на клапане. Радиаторные терморегуляторы могут применяться в любой из известных систем отопления. Для установки термостатического элемента на корпусе клапана применяется обычный гаечный ключ. Инструкции по установке вложены в упаковку радиаторного терморегулятора. В ходе строительства, когда датчик ещё не установлен, система отопления может регулироваться вручную с помощью защитного колпачка, навинченного на корпус клапана.

Настройка. Вы можете настроить термостат на температуру воздуха от 6°С до 26°С (например, в гостиной – 22°С, в спальне – 20°С, в кухне – 18°С) и он будет автоматически поддерживать заданную температуру, изменяя количество проходящей через отопительный прибор горячей воды и, соответственно, его теплоотдачу без использования электрической или другой внешней энергии. Настройка термостата производится поворотом рукоятки до совмещения индексов на ней со стрелкой или меткой. Индексы на шкале соответствуют следующим значениям температур: I(1)-14°С, II(2)- 17°С, III(3)-20°C, IV(4)-26°C. После осуществления первичной настройки, температуру можно корректировать в соответствии с Вашими ощущениями.

Регулировка температуры. Требуемая температура в помещении устанавливается путём поворота шкалы настройки. Шкала настройки показывает соотношение между отметками на ней и температурой в помещении. Указанные индексы предназначены только для ориентировочного руководства, так как на реальную температуру влияют условия размещения радиаторного терморегулятора. Р-зона (Хр) говорит о том, насколько должна повыситься температура в помещении, чтобы конус клапана терморегулятора переместился от открытого положения до закрытого. Шкала температур нанесена на терморегуляторе в соответствии с европейскими стандартами при Хр = 2°С. Это означает, что радиаторные терморегуляторы закрываются при температуре в помещении, превышающей на 2°С установленное на шкале значение температуры. Например, RTD3100, настроенный на \”III\”, будет поддерживать в помещении температуру от 18 до 20°С в зависимости от фактической потребности в тепле, если он откалиброван при Хр = 2°С. Чем меньше предварительная настройка пропускной способности клапана, тем обычно меньше будет Р-зона.

Блокировка и ограничение настройки радиаторного терморегулятора. Если потребуется, можно ограничить верхний и нижний предел диапазона настройки радиаторного терморегулятора. Более подробная информация по данному вопросу дана в прилагаемой к изделию инструкции.

Клапаны терморегуляторов, встраиваемые в отопительный прибор. Это клапаны терморегуляторов, которые устанавливаются на заводе-изготовителе отопительных приборов внутрь специально разработанной конструкции компакт-радиатора. Встраиваемые в радиатор клапаны фирмы “Данфосс” могут быть совместимы со всеми типами и размерами компакт-радиаторов и применяться как в двухтрубных, так и в однотрубных системах водяного отопления зданий различного назначения. Запорный клапан типа RLV и спускной кран. Посредством запорного клапана RLV можно осуществлять отключение отдельного радиатора с целью его демонтажа или технического обслуживания без спуска воды из трубопроводов всей системы отопления. Имеются прямые и угловые модификации клапана RLV. Отключение с помощью запорного клапана RLV-K. Клапаны RLV-K предназначены для отключения отдельного компакт-радиатора с целью его демонтажа или технического обслуживания без опорожнения всей системы отопления. Опорожнение и заполнение отключённого компакт-радиатора производится с помощью специального спускного крана (код ?003L0152). С завода-изготовителя запорный клапан RLV-K поступает готовым для применения в двухтрубной системе отопления. Для использования в однотрубной системе отопления в клапане следует открыть перемычку с помощью штифтового шестигранного ключа.

Одноквартирные жилые здания. Однотрубные и двухтрубные системы отопления. Модернизация двухтрубных систем отопления в существующих одноквартирных зданиях осуществляется очень просто. В этих системах достаточно ручные регулирующие клапаны заменить на автоматические типа RTD-N, установив на них термостатические элементы RTD, которые будут поддерживать в помещениях постоянные температуры воздуха. В одноквартирных зданиях с однотрубными системами отопления при их реконструкции используются клапаны типа RTD-G. В этом случае необходимо проверить, имеет ли система замыкающие участки (байпасы) у радиаторов или нет. Встраиваемый в систему автоматического регулирования клапан дает возможность полностью перекрыть поступление теплоносителя в радиатор вручную, если возникает такая необходимость, или все-таки необходим дополнительный вентиль? Сам по себе автоматический терморегулятор такой возможности не дает. Он дает возможность только прикрыть поток до минимума (что соответствует значению 6°С – температура противозамерзания). Если снять головку термостата, то сам клапан такую возможность даст. Именно для этого в комплекте с термостатом дается технологический пластмассовый колпачок, который служит в качестве “барашка”. Но колпачок пластмассовый и потому слабенький. Более мощным и долговечным является латунный колпачок, продаваемый, как правило, отдельно. Запирание при помощи клапана терморегулятора происходит достаточно надежно и никаких дополнительных вентилей в системе практически не требуется. Но есть в этом вопросе еще один фактор, который нельзя не учитывать. Чтобы перекрыть поток теплоносителя с помощью клапана, необходимо сначала снять головку термостата. Необходимо твердо помнить в каком месте спрятан этот самый “запирающий” латунный колпачок. Да и завернуть клапан надо достаточно надежно, чтобы давление в системе не открыло его само по себе. Именно поэтому некоторые предпочитают установить дополнительный запорный вентиль. Выбор радиаторов и автоматики, управляющей радиаторами и вообще системой отопления, дело, безусловно, непростое. И не только выбор, а и сам монтаж, а так же гарантийная и послегарантийная эксплуатация. И это непростое дело надо поручать, прежде всего, профессионалам, которые бы правильно посоветовали какие надо в том или ином случае выбрать радиаторы, какие термостаты и т. д.

© Использование материалов допускается, только при наличии активной ссылки на портал Sibdom.ru

виды термодатчиков, кран для радиатора с терморегулятором, ручной регулятор температуры, электронный термокран, как правильно установить, установка выносного регулятора

Содержание:

Современные отопительные системы оборудования, позволяющие безопасно и комфортно регулировать температурный режим в помещении. Одним из таких приборов является термостат для батареи отопления.

Кроме своей основной функции – регулятора температурного режима он поможет в случаях, когда нужно срочно отключить батарею от системы.Чаще всего это является единственной перекрыть подачу теплоносителя в радиатор.

Что представляет собой термостат

Термодатчик на радиатор отопления устроен не сложно: внутри него клапан и термоголовка. Главным конструктивным устройством термоголовки является цилиндр с гофрированными стенками. Это сильфон, заполненный водой либо газом, который реагирует на изменения температуры окружающей среды.

Сильфон с клапаном соединены между собой штоком.При повышении температуры, объём жидкости (газа) увеличивается, давит на стенки цилиндра. Таким образом, у сильфона появляется возможность переместить шток, затворяющий клапан, под контролем которого находится поток теплоносителя.

Соответственно, его поступление уменьшается. Все происходит наоборот, когда температура в помещении падает. Газовые термостаты считаются более чувствительными, жидкостные тоже хорошо справляются со своей проверкой.Потребители, как правило, разницы между ними не ощущают. Газонаполненные более дорогостоящие модели и имеют большой срок службы – более 20 лет.

Виды термодатчиков по способу управления

Но уровня сложности устройства разделяют на следующие виды:

1. Механические – простые и надежные, дешёвые и наиболее востребованные. Это удобные ручные регуляторы температуры для батарей отопления. Внешне выглядит как обычный вентиль с нанесёнными на него делениями.Для изменения температуры нужно поставить вентиль на нужное деление.
2. Механический термодатчик на батарею с электронным управлением . В нём используется вращающееся колёсико. Как только нужная температура достигнута, происходит замыкание внутреннего ключа термостата, главный механизм получает сигнал. Клапан открывается либо закрывается.
3. Электрический сервопривод – у такого термостата внутри встроенный миниатюрный электродвигатель вместо механического вентиляционного.Электронику можно установить в любом месте комнаты, чтобы измерить температуру. Сервопривод вращает ось при измерении температурного режима и таким образом воздействует на терморегулятор.
4. Электронный терморегулятор для батарейного отопления проходит аналогом механической модели, но более дорогой по цене. Оснащён дисплеем и кнопками для управления. Погрешность рабочих показателей минимальна. С помощью электроники можно задавать по часам температурный режим на стуки и недели вперёд.Электронные модели питаются от батареек или специального аккумулятора (в комплекте идёт зарядка).

На заметку. Электронный очень удобен в домах, где хозяева днём отсутствуют либо уезжают в выходные. В этот период отопительная система будет греть дом в экономном режиме с помощью терморегулятора.

Преимущества использования терморегулятора и его недостатки

Установка на батарею отопления имеет следующие преимущества:

• экономия денежных средств за счёт уменьшенного расход теплоносителя;
• при остановке электронных термостатов можно сэкономить на подаче теплоносителя в отсутствии хозяев;
• простой монтаж, можно выполнить самостоятельно;
• в процессе эксплуатации терморегуляторы не нуждаются в дополнительных затратах;
• в случае необходимости можно перекрыть подачу теплоносителя на радиатор без отключения всей системы;
• позволяет создать комфортный микроклимат в каждой отдельной комнате.

Оптимальный рекомендованный температурный режим в комнатах жилого дома или квартиры:

• на кухне – 19С;
• в ванной – 24-26С;
• в детской – 21-24С;
• в общей комнате – от 18 – 22С.

Ночью температуры воздуха понижают.

Недостатки у терморегуляторов тоже есть, и их нужно учитывать:

• при установке сложного электронного термостат требуется дорогостоящая услуга специалиста;
• ручным терморегулятором для радиатора отопления не получится точно выставлять температуру.
• если батареи закрыты шторами, то для правильной регуляции микроклимата надо монтировать выносной терморегулятор для радиатора.

Правила монтажа терморегулятора батареи

Чтобы разобраться, как правильно установить терморегулятор на радиатор, следует знать несколько правил:

• устройства не установлены на батареи из чугуна (у них высокая тепловая инерция), лучше всего подходят алюминиевые либо биметаллические;
• в приборе имеются хрупкие детали, поэтому обращаться с ним надо осторожно;
• устройство не меньше чем на расстоянии 80 см. от пола;
• нужно предусмотреть удобный подход к прибору;
• устройство с автоматическим управлением нельзя прятать за экраном и шторами;
• регуляторы рекомендуется ставить на подачу теплоносителя для более эффективной работы.
• термоголовку следует располагать горизонтально, чтобы нагретый воздух, поднимающийся от радиатора, не воздействовал на сильфон.

Дистанционный датчик есть применять, если радиатор прикрыт плотными шторами, регулятор установлен на расстоянии менее 10 см от подоконника, либо отопительный прибор установлен в нише.Могут встречаться и другие факторы, искажающие восприятие реальной температуры в помещении, например, на солнечные лучи, расположенные рядом другие нагревательные приборы.

На заметку. После, как отопительный сезон завершится, термокраны для радиаторов отопления нужно открыть на подачу теплоносителя, это поможет избежать образования того твёрдых нерастворимых осадков и выхода из прибора.

Этапы монтажа

Перед тем как установить кран для батареи отопления с терморегулятором, нужно перекрыть трубу стояка и слить теплоноситель из отопительного прибора.Монтаж приборов следует делать до наступления отопительного сезона.

Этапы следующих работ:

1. Необходимо отрезать подводящие трубы на небольшом расстоянии от радиатора.
2. Отсоединить трубы и кран (если он имеется) от радиатора.
3. При однотрубной схеме делают перемычку между обратной и подачей (сваривают или устанавливают, способ зависит от материала труб).
4. С термоклапаном и запорный вентиль снимает хвостовики и гайки, и заворачивает их в пробках батареи.На корпусе изображены стрелки, показывающие, куда должна вода. При написании на это надо обратить внимание. Иногда модели устанавливаются с помощью защелкивания: головку нужно поставить на деление «max», приставить и придавить до щелчка.
5. Трубную обвязку собирают и закрепляют на постоянное место.

В однотрубной схеме диаметр байпаса делают на шаг меньше, чем диаметр трубопровода. В двухтрубной схеме прибор устанавливают вверху.

На заметку.В автономной системе отопления с отключением подачи теплоносителя проблем нет. Если отопление центральное, то нужно перекрыть шаровой кран, установленный на подающей трубе после байпаса. В других случаях придётся договариваться с обслуживающей организацией о временном перекрытии стояка.

Когда монтаж завершён, нужно выполнить настройку. С механическими можно справиться самостоятельно. Для сложных программируемых нужен специалист. У механических моделей нет температурных указателей, подходящий режим работы регулятора определяет на практике.

Итоги

Установить кран терморегулятор на радиатор отопления, при желании, можно своими руками. Главное – выбрать вариант, соотнести свои и финансовые возможности.

Механические и полуэлектронные приборы успешно решат проблему регулирования температурного режима в жилых помещениях. Владельцы частных домов сэкономили на энергоресурсах, а жители квартир с центральным отоплением смогли отрегулировать комфортный температурный режим.

Правильно выставленная температура уберёт такие негативные явления, как пересняки от постоянного проветривания при перегреве помещений.

Термостатические и запорные вентили

Термостатические и запорные вентили для радиаторов отопления. Вопросы и ответы

Кран и вентиль – это устройства, у которых разные исполнительные механизмы.

Чем термовентиль отличается от обычного крана, запорный или регулирующий вентиль?

В кране поворачивается рабочая часть отверстий, в одном положении отверстие совпадает с осью трубы, другим положением отверстия перекрыто. Т.е кран работает только на открыто / закрыто – пропускает теплоноситель, или перекрывает ему проход. Регулировать расход кранами категорически не рекомендуется!
В вентиле рабочая часть поднимается или опускается на седло, плавно изменяя проходное сечение.Если нужно всего лишь подрегулировать поток, то достаточно простого вентиля.
Запорные и регулирующие вентили с ручной регулировкой используются для контроля и регуляции расхода в радиаторных системах отопления.
В регулировочных вентилях рабочая часть специальную форму, чтобы размер сечения изменялся по определенному. Это позволяет точно регулировать расход жидкости.
Регулирующие вентили отличаются от запорных конструктивными особенностями, позволяющими их с помощью не только закрывать / открывать, но и регулировать количество проходящего через теплоносителя.
В термостатических вентилях размер проходного сечения определенным образом зависит от измеряемой температуры воздуха в помещении.
Радиаторные вентили с термостатической опцией включают особые вентили, которые могут преобразовываться из ручных в термостатические простые заменой регулирующей ручки на термостатическую головку, которая обеспечивает поддержку на установленном значении температуры воздуха в помещении.
Вентили с термостатической опцией, как правило, снабжены, которое позволяет осуществить предварительную настройку характеристик гидравлического сопротивления.
С помощью специального механизма можно выбрать особые сечения прохода, создаваемое сопротивление движению жидкости.
Каждое сечение прохода соответствует Kv для создания гидравлического сопротивления, соответствует определенное положение на градуированной шкале.
Клапан может быть первоначальным отрегулирован таким образом, чтобы получить простую и быструю балансировку гидравлического контура.

Почему термовентиль нельзя ставить на теплый пол?

Потому что термовентиль регулирует не температуру, а свое гидравлическое сопротивление.В теплый пол все равно пойдет теплоноситель с такой же температурой, как и в радиаторы, только с меньшим расходом. А в теплый пол нельзя подавать теплоноситель с высокой температурой (ногам будет жарко, да и бетонная стяжка может потрескаться).
Необходимо установить смесительные узлы, предназначенные для того, чтобы из теплоносителя с температурой, например, 80 град. C, делать теплоноситель, например, 35 град.С. Причем его температура не будет зависеть от других условий – расхода и давления.
Смеситель смешивает горячую подачу с холодной обраткой, идущей из теплого пола. Фактически теплоноситель прокачивается насосом по замкнутому кольцу через теплый пол, а смеситель лишь немного теплоноситель горячей воды, чтобы вода в контуре не остывала.
Смесительные узлы для ТП бывают двух – с регулировкой по температуре теплоносителя и с косвенным регулированием по температуре воздуха в помещении. Исходя из этого и применяем тот узел, который подходит.

Так получается, что термостатический вентиль только уменьшает в радиаторе, но не снижает его температуру? Но ведь на нем есть шкала температуры, то есть, регулируя его, можно повысить температуру воздуха в помещении?

Этот вентиль изменяет не количество теплоносителя, а тепла, которое отдает радиатор, и только при правильной установке вентиля – перед радиатором.Если вентиль закрывается – то уменьшается расход воды через него и через радиатор, радиатор остывает, и температура теплоносителя снижается только на выходе из радиатора, а на входе она всегда одна и та же.

Но ведь, закрывая вентиль, мы уменьшаем расход воды через радиатор и снижаем его температуру.
Значит, прикрутив его, мы так же снизим расход в теплых полах, как и в радиаторе – если поток теплоносителя ниже, значит и бетонная стяжка начнет остывать …

Нет, нельзя устанавливать термовентиль в теплых полах!
Температура снизится только на выходе из теплого пола, а останется прежняя! Для теплого пола это опасно – стяжка может растрескаться. Да и неравномерность будет большая между подающими и обратными трубками – будут горячие и холодные области на полу. Вода в трубах теплого пола должна циркулировать, а не стоять на месте, иначе пол будет тёплый только на входе.
Когда установлен смеситель, то расход теплоносителя большой (отдельный насос), а перепад температур между входом и выходом маленький и пол прогрет равномерно.Кроме того, в смесителе напрямую определяется температура теплоносителя, а вентиле – только приблизительно, на глаз.
На радиаторы же мы устанавливаем ручные термостатические вентили, или вентили с термоголовкой. В спиральке есть спиралька (или цилиндр) со специальной жидкостью или с газом. Эта жидкость при изменении температуры расширяется или сужается, и тем самым давит на шток клапана, который, в свою очередь, закрывает или открываясь, ограничивает расход теплоносителя.

Специалисты компании “Термогород” помогут Вам правильно подобрать, купить, а также смонтировать элементы отопительной системы, найдут приемлемое решение по цене.Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь возможностью “Обратная связь”
Вы останетесь довольны, сотрудничая с нами!

какие бывают и как правильно поставить

Содержание статьи:

Современные краны для радиаторов отопления – незаменимая деталь, без которой невозможна нормальная работа батареи. На рынке представлено большое количество различных моделей от российских и зарубежных производителей, поэтому определиться с выбором не так просто.Стоит заранее принцип работы стандартного крана, использовать доступные разновидности и модели, понять их функционал и механизм.

Функция крана для радиатора

Разновидности кранов в зависимости от принципа действия и целевого назначения

Большинство современных радиаторов выполняют свои функции без использования дополнительных элементов. Но существуют ситуации, когда кран на радиатор для отопления просто незаменим. Это происходит, когда нужно установить, убрать или заменить батарею, проверить ее работоспособность, протестировать после монтажа либо провести другие работы.Регулировочный смеситель помогает частично перекрыть тепловую подачу во время промывания или профилактической диагностики различных элементов системы. Это позволяет сократить время, потраченное на ремонтные работы, поскольку не понадобится полностью сливать воду во всей отопительной системе.

Кран также дает возможность установить батареи в одном помещении, если эту комнату не нужно отапливать в течение определенного периода. При помощи устройства можно регулировать подачу тепла в автоматическом либо ручном режиме, убирать воздушные пробки из батарейки, из-за которой система не будет нормально функционировать.Стандартные и шаровые краны для отопления необходимы для регулировки температурного режима в помещении. К примеру, если весной в центральной системе еще не отключили отопление, поменять температуру радиатора будет невозможно без помощи вентиляторов.

Разновидности вентилей

Кран Маевского предназначенного для использования воздушной пробки

Краны на батарею для отопления делятся на несколько типов в зависимости от строения и принципа работы. Их можно устанавливать на радиаторы частных и в многоквартирных домах, ориентируясь на типовые батарейки и отопительные системы в целом.В продаже можно найти угловые и прямые вентили с шаровым или полуоборотным механизмом, изготовленные из латуни, бронзы либо полипропилена со вставками из металла. Специалисты чаще всего используют вентили для балансировки, приспособления для выпуска воздуха в ручном либо автоматическом режиме, а также простые краны стандартного типа.

Воздушный

Воздушные вентили или краны Маевского применяются для уничтожения воздуха из отопительной системы, который поступает туда с водой.Обычно воздух накапливается в верхней точке, устанавливают на батарее сверху. Такие устройства обладают низкой пропускной способностью, поэтому их обычно монтируют на современные радиаторы последнего поколения, сделанные из либо алюминия. Изделия этого типа легко устанавливать и открывать при помощи отвертки или специальные ключи. Наиболее удобны механизмы, для которых требуется отвертка.

Хороший воздушный вентиль должен легко поворачиваться против стрелок, поскольку воздух в системе нужно периодически спускать.Наличие воздуха внутри труб можно определить по характерному шипению. Когда оно прекращается, кран закрывают. При подключении насоса его обязательно отключают перед спуском воздуха.

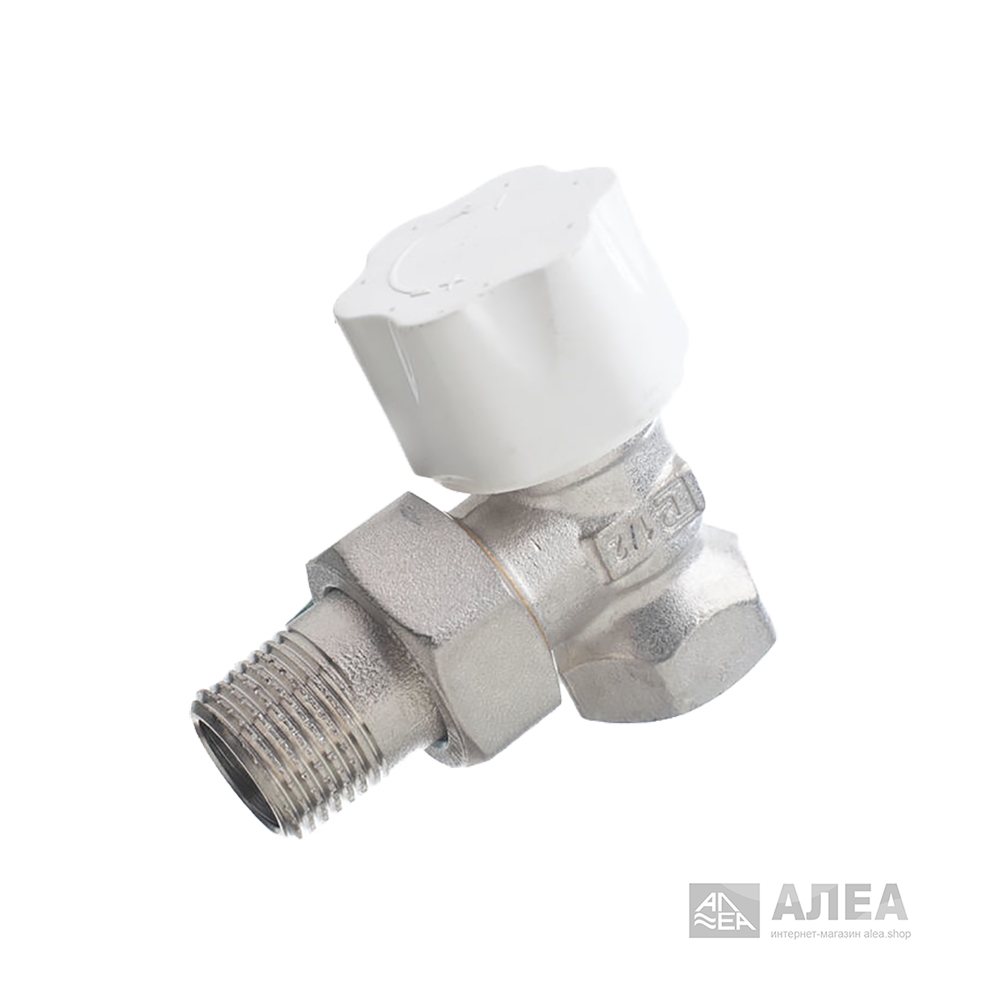

Угловой

Запорный угловой кран установки на выходе из радиатора

Угловой кран для батарейки отопления относится к балансировочному типу. Он закрывается и открывается при помощи одного оборота, сдвигаясь на несколько миллиметров, что позволяет легко фиксировать его в нужном положении миллиметров.

Запорный кран углового типа устанавливается на выходе из радиатора, для двухтрубной и однотрубной отопительной системы. Сделан с учетом различных стандартных радиаторов и помогает проводить различные операции во время монтажа и ремонтных работ. При установке таких кранов нужно обязательно использовать американки и другие необходимые инструменты.

С регулировкой

Регулировочный вентиль позволяет менять температуру радиатора

Вентили с регулировкой позволяют управлять потоком воды и менять температуру в комнате, поддерживая ее в оптимальном режиме.Терморегулирующий кран представляет собой простой сифон, внутри которого находится емкость с газом любой жидкостью. Когда повышается, газ либо жидкость начинает расширяться и давят на шток. Далее он опускается и перекрывает доступ воды внутри радиатора. При снижении температуры шток начинает подниматься, что спровоцирует поток воды в батарее. Модели газового типа реагируют на смену температуры быстрее, при этом они не отличаются по стоимости от стандартных водяных вентилей.

Шаровый

При повороте шарового крана подача воды в радиатор прекращается

Кран радиаторный шарового типа получил такое название благодаря своему механизму, который представляет собой небольшой шар с отверстием. Вентиль может находиться в двух положениях: закрытом и открытом. При повороте устройства на 90 градусов подача тепла по трубам прекращается. Шаровые чаще всего изготавливаются из различных материалов, бронза, сталь или полипропилен.Они имеют угловую или прямую конструкцию, различаются по пропускной способности. Для повышения эффективности работы выбирают полупроходные регулировочные краны и монтируют их на радиаторах с помощью гайки либо американки.

Механизм запирания крана

Кран для системы отопления имеет стандартный механизм запирания, строение которого зависит от его типа. Работа устройства контролируется при специальной рукоятки или ручки на самом вентиле.Ручка приводит кран в действие и помогает двигать его вокруг своей оси. Если повернуть вентиль по направлению к патрубкам или входу трубопровода, поток теплоносителя будет остановлен. Обычно вентиль открывают для максимальной подачи жидкости, чтобы обеспечить помещение теплом. Кран можно регулировать и ставить на нужный уровень, поворачивая против часовой стрелки. Для использования на устройстве есть специальные выступы, указывающие на уровень ограничения при его открытии.

После закрытия крана циркуляция теплоносителя прекращается полностью.Его закрывают, когда требуется понизить температуру радиатора до минимального уровня, к примеру, в летний сезон. В закрытом положении ручка должна образовывать угол в 90 градусов между осью и трубопроводом. В этом случае движение рукоятки идет по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости останавливалась сразу и равномерно. Если кран заклинило, снимите фиксирующую гайку и рукоятку при помощи ключа для регулировки штока. Чтобы поставить его в нужное положение, прижимную втулку под шестигранником установите и зафиксируют свободнее.

Шток реализованы медленными движениями при помощи разводного ключа. При этом не стоит прилагать повышенные усилия, чтобы не деформировать кран или весь механизм в целом.

Советы по выбору вентиля для батареи

Стальные краны лучше выдерживают грязную горячую воду в центральном отоплении, реже ломаются

Чтобы выбрать кран стандартный или воздушный для радиаторов, прежде всего обращают внимание на условия.Если речь идет о помещении с центральным водоснабжением, ставят латунные или стальные вентили. При наличии некачественной воды простые краны быстро засоряются и выходят из строя, их использование доставляет много проблем. В частных домах с автономным отоплением лучше ставить терморегулирующие вентили, они заметно сэкономить расходы на тепловую энергию.

Для многоквартирных домов с индивидуальными котельными стоит выбирать качественные краны шарового типа, способные выдерживать температуру до 200 градусов и давление в пределах 16-40 Бар.Лучшим улучшением будет вентили от проверенных производителей – Бугатти, Овентроп, Danfoss и Far – устойчивые к повреждениям и коррозии. Как должен называться узнавать тип крана, можно у специалиста. Необходимо, чтобы все краны были преобразованы в поток воды. При отсутствии достаточной тепловой энергии поток отключают при помощи вентиляторов.

Шаровые краны делятся на несколько видов. В зависимости от пропускной способности они могут быть полнопроходными, стандартными и неполнопроходными.В первом случае вентили пропускают 90-100% от всего потока теплового носителя, во втором не более 70-80%, в третьем – 40-50%. Идеальным улучшением для установки полнопроходные варианты, поскольку в них в них циркулирует максимально свободно. По виду и способу монтажа краны делятся на муфтовые, приварные, комбинированные и фланцевые. Муфтовые варианты для газопроводов и водопроводов, а также применяются при установкеже систем отопления.

Их можно установить в жилых помещениях и промышленных зданиях.Это стандартные и компактные устройства, простые и надежные в эксплуатации. Фланцевые варианты больше подходят для трубопроводов большого диаметра. При установке их используют уплотнительные прокладки, улучшающие герметичность и прочность соединений трубопровода и крана. Приварные конструкцииют методом сварки, для комбинированных применяют несколько вариантов монтажа. Комбинированные краны делятся на проходные, угловые и многоходовые, их тип выбирается с учетом конкретной системы.

Чтобы избежать проблем в процессе эксплуатации, краны нужно установить на каждом радиаторе. К их выбору и монтажу подходят максимально ответственно, только в этом случае они прослужат долго.

Самостоятельная установка

Для удобства эксплуатации и ремонта краны устанавливаются на каждом радиаторе

Перед началом работ необходимо удалить тепловой носитель из системы отопления. Владельцы частных домов могут сделать это без особых усилий, в рамках системы обеспечения согласовать с управляющей компанией.Кран нужно ставить перед батареей и за особой перемычкой, соединяющей вход и выход теплоносителя, чтобы не прерывать циркуляции. При установке нужно помнить о препятствиях для ручки регулировки, которая должна свободно поворачиваться в любом положении, а также о свободном доступе к крану любого пользователя.

Перед монтажом понадобится:

• выбрать подходящий участок для установки;
• наложить на резьбу крана уплотнитель, к примеру, ФУМ ленту;
• прикрутить кран;
• проверить все участки соединения на наличие протечек.

Перед покупкой крана нужно проверить, чтобы диаметр соответствовал диаметру трубы дополнительно уточняют и тип резьбы. Если кран ставят на трубу с открытой резьбой, ленту наматывают по часовой стрелке. Чтобы завинтить резьбу, нужно приложить усилия. После окончания работ небольшие участки уплотнителя могут остаться на стыках, это нормальное состояние, характерное для качественной герметизации.

Если кран проворачивается слишком легко, значит слой уплотнителя чересчур тонкий.В такой ситуации добавляют дополнительное количество ФУМ ленты и плотно привинчивают кран к трубке.

После окончания работ системы обязательно проверяют соединение и заполняют водой при наличии высокого давления. Если не соблюсти это правило, неправильная герметизация способна спровоцировать затопление помещения. Чаще всего это происходит в многоквартирных домах, где системы отопления заполняются водой без предупреждений и обычно в будние дни.

Количество кранов зависит от типа радиатора и потребителей помещения.На каждую батарею нужно поставить отдельный вентиль, чтобы контролировать ее работу.

Кран осуществляет быстрый монтаж и профилактику радиатора, меняет его температуру и температуру манипуляции, тратя на них гораздо меньше времени. Это незаменимая деталь, без которой невозможна полноценная работа современной радиаторной батареи.

термостатический клапан для радиатора, как настроить тепло, термостат, вентиль, как правильно установить, как работает, как снять

Назначение и функции

Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду.Этот вид трубопроводной арматуры позволяет регулировать температуру жидкостей или газов, поступающих из основных магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухне и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.

В системе водоснабжения балансировочный клапан служит для настройки подаваемой из крана или душа воды. Обычно элемент регулирования в частных домовладениях устанавливается на смесители в частных комнатах и ​​помещениях, а также в помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.

В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настроить температуру теплоносителя.Уровень системы энергоносителя регулируется нагревательным аппаратом, нагреватель теплообменников регулируется путем напора рабочей среды, для чего и нужен термостатический клапан.

Лучшие терморегуляторы для инкубатора

Еще одна актуальная сфера, где необходимы отопительные приборы и контроллеры температурного режима – инкубаторы. Если не пользоваться регуляторами, для эмбрионов может быть опасен как перегрев, так и переохлаждение. Поэтому производители совершенствуют каждую новую модель, повышая точность работы.На основе экспертных оценок, специалистов были выявлены лидеры.

ТРТ-1000

Используют чаще всего такой терморегулятор для инкубатора «Несушка», где он поддерживает определенную температуру воздуха в термостате. Для синхронной точной работы рядом с термометром датчик температуры, нагреватель можно включить в розетку. На этом этапе можно задавать пороги минимальной и максимальной температуры. В модели ТРТ-1000 предусмотрено 2 уровня регулировки, мощность нагревателя от 20 до 1000 Вт, рабочая температура 20-60 ° С.При этом точность срабатывания термоконтроллера 0,2 ° С.

Достоинства

• Простое управление;
• Точное определение текущей температуры;
• Низкая цена;
• Долгий срок службы;
• Световая индикация.

Недостатки

• Отсутствие защиты от перегрева;
• Иногда встречаются поделки.

Несмотря на простую конструкцию, отсутствие инновационных опций, ТРТ-1000 достаточно востребован в сфере фермерства и домашнего хозяйства.Главную задачу он выполняет, с точностью до 0,2 ° С определяет текущий режим работы нагревательного оборудования. Главное, найти оригинальное производство, так как поделок на рынке достаточно много.

Terneo EG

Наиболее популярная модель для высокоточного поддержания нужного климата в инкубаторах. Корпус выполнен из прочного пластика, есть звуковая сигнализация для оповещения о любых изменениях. Оберегая прибор от детей, производитель установил опцию блокировки экрана. Оптимальные пределы температуры 34-39 ° С, максимальное отклонение составляет всего 0.015 ° С. Мощность нагрузки не превышает 500 Вт. Благодаря алгоритму PID устройство адаптироваться к условиям работы любого инкубатора. Для настройки режима предусмотрено всего 3 кнопки.

Достоинства

• Устойчивый корпус;
• Защита от перегрева, детей;
• Звуковой сигнал;
• Легкий монтаж;
• Высокая точность определения температуры.

Недостатки

Простоватый дизайн.

За свои деньги это хорошее предложение от украинского производителя.Его можно применять не только в хозяйстве, но и сочетать с бытовыми приборами. Существенных недостатков выявлено не было, разве что дизайн несколько простоват.

Устройство термоклапана и вспомогательные виды

Клапан терморегулятора по своему строению, имеет сходство с обычным вентилем. В конструкции клапана предусмотрено седло и запорный конус, с помощью которого регулируется количество теплоносителя. За счет количества теплоносителя, протекающего через батарею за промежуток времени, регулируется температура радиатора.

Термостатический клапан в разрезе

Существует однотрубная и двухтрубная разводка системы, при этом на каждую систему устанавливаются модели регуляторов отопления. Спутать модели невозможно, тем более что производитель должен указывать в паспорте, для какой системы отопления предназначается. Если установить не тот регулирующий элемент, то радиатор работать не будет. Вентили для однотрубных систем можно установить в системе с естественной циркуляцией теплоносителя.Естественно, что установка таких устройств приводит к повышению гидравлического сопротивления, но в целом, система функционировать будет.

На корпусе терморегулятора имеется стрелка, указывающая направление движения теплоносителя, поэтому при терморегуляторе имеется данное свойство.

Как устроена термостатическая головка

Посмотрите это видео на YouTube

Материалы изготовления

Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии.Поэтому терморегуляторы изготавливаются:

• Из бронзы, с последующим хромированием или никелированием.
• Из латуни, с покрытием слоем никеля.
• Из нержавеющей стали.

Естественно, что наиболее надежные и долговечные корпуса из нержавеющей стали, но цены на подобные устройства слишком большие, они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса практически одинаковый срок службы, но он в основном зависит от качества сплава.Как правило, известные производители со всей ответственностью к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить стрелки на корпусе, что может оказаться наличием качества терморегулятора.

Варианты исполнения

Варианты подключения радиаторов к системе отопления, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые.Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Прямой (проходной) клапан и угловой

Название / фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
RA с настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с настройкой	мм однотрубной		Никелированная латунь	10 Бар	32 – 45 $
Данфос, угловой RA-N с настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30-40 $
Данфос, прямой RA-N с настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20-50 $
BROEN, прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар
BROEN, с прямой фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN, угловой 15473			с настройкой	мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN, угловой с настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар 17 $
BROEN, прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Ник елированная латунь	10 Бар	19-23 $
BROEN, угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар			1/2 ″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Настройка и эксплуатация

Использоваться температурными датчиками можно, в принципе, уже с промышленными настройками. Но они почти наверняка будут отличаться от оптимальных параметров. Корректировка начинается с запуска отопительной системы без регулятора и с замера создания температуры. Этот замер произведен строго в том месте, которое необходимо обслуживать в первую очередь. Обратите внимание: при настройке двери и окна основательно закрывают, не оставляя даже небольших щелей.

Головная часть термостата выставляется на режим, обеспечивающий полностью открытый просвет. Как только температура превзойдет желаемый показатель на 5 градусов, регулятор переключают в закрытое положение.Обнаружив падение температуры до наиболее приемлемого уровня, следует плавно открывать регулирующее устройство. Тогда, заметив шум и начало прогрева радиатора, следует остановить дальнейшие манипуляции и записать текущее положение регулятора. Вперед, чтобы жить с комфортом, указывать такое положение регулятора.

Конечно, некоего универсального положения его не будет. Дополнительные настройки выполняются при смене сезона или при резком похолодании (оттепели). Если настройка устройства будет производиться вручную, желательно монтировать его там, где доступ сразу удобнее всего. Впрочем, для автоматизированных систем то же самое самое правило в большинстве случаев. Ведь доступ понадобится все равно для монтажа, первичной настройки, обслуживания, ремонта и последующего демонтажа.

Перед настройкой рекомендуется отключать вытяжки и кондиционирующее оборудование. Если регулятор выполнен на основе современной электроники, настройка сводится к выбору режима теплоснабжения.В загородном доме и на дачах выбирают чаще всего интенсивный прогрев в выходные дни и профилактику заморозки системы в будни. Конечно, в зависимости от индивидуальных потребностей ситуация может быть совсем иной. Остальные нюансы зависят от применяемого оборудования.

Настройка регулятора

Чтобы устройство работало корректно и поддерживало нужную температуру, необходимо провести предварительную настройку. При работающем отоплении в комнате закрыть двери, установить термометр там, где считаю правильным контролировать температуру. Теперь приступаем к настройке:

• Открыть поток теплоносителя полностью. Это делают, повернув термоголовку до упора влево.
• Температура начинается подниматься. Когда она станет выше на 5-6oC, переходим к следующему пункту.
• Перекрыть поток теплоносителя, повернув головку термостата вправо до упора. В помещении постепенно будет становиться прохладнее.
• При достижении желаемой температуры, начинайте постепенно открывать вентиль. Как только услышите, что теплоноситель зашумел, а корпус на ощупь стал теплым, вращать переставайте.Это и будет то положение, термоголовки, при котором будет поддерживаться комфортная температура. Обычно на колпачке нанесены отметки – цифры – по ним и можно ориентироваться.

Регулировка термостата несложная процедура, но именно она позволяет откалибровать его под ваши требования. Большей частью последовательность стандартная, но иногда может отличаться. Тогда в паспорте к изделию должна быть расписана вся последовательность действий. Некоторые фирмы даже сняли видео ролики, которые наглядно демонстрируют, как нужно устанавливать и регулировать их продукцию.

Материал изготовления

Корпус вентиляторов делают из стойкого к коррозии металла, сверху никелируют либо хромируют.

Клапана делают из следующих материалов:

Лучшими считаются клапана из нержавеющей стали. Они химически нейтральны, не вступают в реакцию с другими металлами, не вступают в реакцию с другими металлами. Цена у них выше, чем у никелированных или хромированных. В продаже клапана из нержавейки бывают не часто, поэтому чаще всего в домах или квартирах можно увидеть бронзовые или латунные изделия.

Вентили из бронзы или латуни по длительности срока службы не различаются. Всё зависит от того, насколько качественно выполнен сплав. Что касается изделий известных производителей, вопроса о качестве не возникает. Доверять или нет неизвестным производителям – дело спорное

Однако при покупке нужно обратить внимание на то, чтобы на корпусе был изображён вектор потока. Без этой стрелки не качественное.

Какими бывают термостатические головки радиатора

Термостатические головки бывают следующих типов:

• ручными;
• механическими;
• электронными.

У них одинаковое предназначение, но пользовательские свойства разные:

• Ручные устройства работают по принципу обычных вентилей. При повороте регулятора в ту или иную сторону, открывается или прикрывается поток теплоносителя. Такая система будет не дорого, она надёжная, но не очень комфортная. Для изменения теплоотдачи следует самим настраивать головку.
• Механические – более сложные устройства, они поддерживают нужную температуру в заданном режиме. В основе прибора – сильфон, заполненный газом или жидкостью. Нагреваясь, температурный агент расширяется, цилиндр увеличивается в объёме и надавливает на шток, перекрывая всё больше проходной канал теплоносителя. Таким образом, в радиатор проходит меньшее количество теплоносителя. Когда газ или жидкость охлаждается, сильфон уменьшается, шток приоткрывается, в радиатор устремляется больший объём потока теплоносителя. Механический терморегулятор для радиатора довольно удобный в использовании и популярный среди потребителей из-за простоты обслуживания.
• Электронные терморегуляторы большие по размеру. Кроме массивных термостатических элементов к ним идут в комплекте две батарейки. Штоком управляет микропроцессор. У моделей довольно большие функциональные возможности. Можно выставить температурный режим в помещении на определенное время. Например, ночью в спальне будет прохладнее, утром теплее. В те часы, когда семья на работе, температуру можно понизить, к вечеру повысить. Такие модели большого размера, устанавливать их надо на качественные отопительные приборы, чтобы без проблем эксплуатировать несколько лет. Стоимость у них довольно высокая.

Есть ли разница между жидкостным и газовым сильфоном? Считается, что лучше реагирует на изменение температуры газа, но такие устройства более сложные и дорогие. Жидкостные нормально справляются со своей гарантией, но немного «неповоротливые» по реакции. Можно выставить требуемый температурный режим и выдержать его с точностью до 1 градуса. Поэтому терморегулятор с жидкостным сильфоном с успехом решает вопросы регулировки подачи теплоносителя в отопительный прибор.

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и с учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо обязательно обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализа температурных колебаний может иметь погрешности.

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду.Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что должно направление теплоподачи совпадать с направлением стрелки терморегулятора.

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления.Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректная работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, регулятор – от засорения. Работа начинается с верхнего, поскольку теплый всегда поднимается

. К ним относятся относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки.Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапан, а также запорный элемент откручивает хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран

Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры

Клапан соединяют с магистралью, подающей теплоноситель

После этого открывают воду, заполняют Ее систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно

Это нужно устранять путем подтягивания мест креплений. По мере выполнения предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если ее изготовлением является алюминий либо сталь, а также если конструкция радиатора биметаллическая.Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по схеме:

• закрывают окна, двери, выключают кондиционеры или вентиляторы;
• в комнате кладут термометр;
• клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;

• через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
• ждут до тех пор, пока пониженная температура не станет комфортной;
• плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
• вращение прекращают, оставляя клапан в данном положении;
• если нужно изменить комфортность, используйте регулятор термоголовки.

Как установить и настроить терморегулятор на радиаторе отопления, смотрите в видео ниже.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно, чтобы стена за радиатором была ровной – так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо установить так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным.Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон – 1-1,5% – по ходу теплоносителя. Больше делать нельзя – будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо при установкеже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей – в нем сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко – вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это – крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка на верхний крепеж. Нижний служит для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже нижний коллектор. В противном случае вы просто не сможете осуществить радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на месте. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических.Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный – на гвозди или дюбеля в зависимости от материала.

Терморегулятор. Ремонт своими руками. Статьи о недвижимости, строительстве и ремонте. СИБДОМ

?? В настоящее время в системе отопления перед радиатором необходимо установить (как минимум) вентиль, с помощью которого можно было бы регулировать поток теплоносителя, поступающего в радиатор. Это вопрос не только комфорта, но и защиты, так как в случае необходимости можно просто отключить радиатор от стояка, что, кстати, невозможно во многих старых системах отопления и в некоторых новостройках. Так что запорно-регулирующую арматуру устанавливать, бесспорно, надо. Вопрос в том, ограничиться ли шаровым краном, поставить ли конусный вентиль или установить автоматический терморегулятор. Насколько удобна та или иная регулировка.

Прежде всего, необходимо сказать о том, что регулировать поток воды в радиаторе с помощью одного только шарового крана не стоит, так как он предназначен для двух положений: «открыто» и «закрыто», Ставя кран в промежуточное положение, Вы риску потерять герметичность вашей системы, так как инородные частички, содержащиеся в воде со временем оставляют зазубрины на краях перекрывающего шара.?? Надежней регулировать температуру с помощью ручного конусного вентиля. Если за окном весна и солнышко днем ​​пригревает достаточно хорошо, думаю, каждый из нас днем ​​с удовольствием прикроет вентиль на радиаторе, установленном в достаточно солнечной комнате. Но прикрыть вентиль – это только полдела. Вторые полдела – это не забыть его потом, причем его стоит именно в то положение, в котором он стоял. Поэтому систему отопления стоит модернизировать до такой степени, чтобы она требовала минимум внимания для своего обслуживания.А еще лучше, чтобы она регулировалась самостоятельно, то есть автоматически. Вот тут-то и выручают автоматические терморегуляторы.

Радиаторные терморегуляторы или, как их еще называют, термостаты, от датской компании «Данфосс» простые и надежные приборы для автоматического поддержания комфортной температуры воздуха в помещении. Они устанавливаются в системе отопления здания передним прибором на трубе, подающей в него теплоноситель. Данфосс “разработал конструкции радиаторных терморегуляторов для любых систем отопления в том числе специально для российских однотрубных систем.Терморегуляторы могут быть установлены в одно- или двухтрубные системы отопления строящихся или используются зданий определенного этажа и назначения. ?? Термостаты фирмы “Данфосс” отлично вписываются в любой интерьер, имеют приятный эргономичный дизайн и удобную настройку. Они легко устанавливаются как в новых, так и в системах отопления. Они приспособлены для эксплуатации в российских условиях, долговечны и не требуют профилактического обслуживания. После установки радиаторных терморегуляторов отпадает необходимость открывать окна для регулирования температуры в помещениях.Терморегуляторы будут постоянно поддерживать температуру в диапазоне от 6 ° С до 26 ° С на желаемом уровне.

Радиаторные терморегуляторы гарантируют необходимое распределение воды по всей системе отопления. При этом даже удаленные радиаторы будут использоваться самые необходимые подачу тепла в помещении. Сокращая подачу “излишнего” тепла от отопительного прибора в теплопоступах от солнечных лучей, людей, электробытовых устройств, термостат исключает перегрев помещения, обеспечивает в нем комфортную температуру воздуха.Если вы живете в коттедже с индивидуальным котлом, термостаты позволяют сэкономить до 20% тепловой энергии, потребляемой на отопление зданий, снижения расхода топлива, тем самым, кроме окружающей среды. Благодаря этим средствам окупаются многократно увеличивается экономия энергии, улучшается микроклимат в помещениях, упрощается монтаж и практически отсутствуют затраты на эксплуатацию. Выигрыш от применения терморегуляторов довольно быстро ощутит хозяин коттеджа, отапливаемого соляркой.Чуть на улице потеплело – расход топлива моментально уменьшился. В результате, если за сутки на отопление тратилось, например, 50 литров солярки, то за счет применения термостатов это объем может сократиться до 40 литров. Вроде бы эффект, но это значит, что небольшое цистерну с соляркой можно будет купить чуть позднее, чем обычно. А за год эффект может стать весьма ощутимым. С коттеджами вообще ситуация особая. Тут надо вести разговор не о том, надо применять терморегуляторы или не надо (решение в этом случае очевидно), а о том с какой скоростью окупятся затраты по закупке и установке терморегуляторов.Если коттедж отапливается дизельным топливом, то приобретение терморегуляторов окупается практически за один сезон. Единственным доводом пользуется применением термостатов в городских условиях пока остается комфорт. Первое, где просят установить термостат – это спальня. Но спальне-то термостат необходим в последнюю очередь. А в первую очередь он необходим в тех местах, где есть динамика изменения температуры в течение дня. Например, в кухне, где от плиты есть добавочное тепло. В комнате на солнечной стороне, где днем ​​повышается за счет “естественного” отопления.А в спальне термостат необходим, так скажем, в последней очереди, как ни источников тепла, ни большого количества людей. Но, в спальне можно обойтись и обычным ручным вентилем и с его помощью отрегулировать температуру до желаемой.В коттеджах термостаты в первую очередь ставятся на верхних этажах, потому что теплый воздух поднимается снизу вверх по лестничным пролетам. Именно поэтому на нижних этажах бывает холодно, а на верхних при этом нечем дышать. Остальные такие же, как в квартире – комнаты на солнечной стороне, кухни и т.п. Для использования в системах отопления коттеджей как очень подходят импортные панельные радиаторы, обладающие небольшой емкостью и быстро реагирующие на закрытие и открытие клапанов термостатов. Как правило, покупателей всего волнует вопрос наличия сертификатов на предлагаемый товар, чтобы быть уверенным в его качестве.

Термостаты – товар сертифицированный. Термостаты фирмы “Данфосс” имеют сертификаты CEN и ISO. CEN – Европейский комитет по стандартизации, дополнительный нормативную базу по средствам регулирования и проводящий испытания регуляторов прямого действия, а также стандартизирующий их их технические характеристики. Терморегуляторы РТД фирмы “Данфосс” соответствуют требованиям данных норм, опробированы и допущены к применению.ISO – Международная организация по стандартизации. Данфосс – фирма, получившая сертификат качества ISO 9000. Сертификаты ISO 9001, ISO 9002 и ISO 9003 подтверждают высокое качество продукции на стадии разработки, освоения и серийного производства.

Современный рынок предлагает потребителям два типа терморегуляторов: жидкостные и газонаполненные. Фирма “Данфосс” является единственной фирмой, которая производит газонаполненные терморегуляторы. Срок службы таких терморегуляторов достаточно продолжительный и составляет более 20 лет.Радиаторные терморегуляторы RTD являются газонаполненными устройствами. Это специальное техническое решение имеет два больших преимущества: газ всегда будет конденсироваться в более холодной части датчика, которая обычно удалена от корпуса регулирующего клапана. Поэтому радиаторный терморегулятор будет всегда реагировать на изменение температуры в помещении и на него не будет влиять температура воды. Терморегулятор очень быстро реагирует на изменение температуры воздуха и, поэтому, эффективно использует теплопоступление в помещение.Радиаторные газонаполненные терморегуляторы фирмы RTD “Данфосс” имеют устойчивые заданные значения регулируемой величины и прекрасные характеристики регулирования.

Конструкция термостата. Радиаторный термостат состоит из двух частей: термостатического элемента и клапана. Термостатический элемент – это устройство, имеющее цилиндр с гофрированными стенками (сильфон), заполненный рабочим веществом, которое реагирует на изменение температуры воздуха в помещении. При повышении температуры увеличивается в объеме, растягивая сильфон, который в свою очередь перемещает шток в сторону уменьшения количества протекающего через отопительный прибор теплоносителя.При понижении температуры воздуха и сильфон сжимаются, увеличивая проток теплоносителя через прибор отопления. Сильфоны “Данфосс” рассчитаны на 1 миллион циклов “сжатие-растяжение”, что соответствует примерно 100 годам эксплуатации. Клапаны бывают двух типов: RTD-N и RTD-G Так же они бывают в прямом и угловом исполнении. Тип клапана выбирается в зависимости от вида системы отопления, а его размер – по диаметру отверстия в пробке отопительного прибора или по диаметру подводящей воду трубы.Клапаны термостатов типа RTD-G следует применять: в однотрубных системах отопления любых зданий; в двухтрубных системах старых многоэтажных зданий; в двухтрубных системах отопления коттеджей без циркуляционных насосов. Клапаны термостатов типа RTD-N следует применять: в двухтрубных системах отопления новых зданий; в двухтрубных системах отопления коттеджей при наличии циркуляционных насосов. Клапан устанавливается, как правило, в отверстие пробки отопительного прибора со стороны подачи в него горячей воды.Рекомендуется клапан располагать так, чтобы затем термостатический элемент оказался в горизонтальном положении, при котором исключает влияние на термоэлемент тепла, исходящего от клапана и трубы.

Однотрубные системы с радиаторными термостатами должны иметь перемычку (байпас) между горизонтальными трубами (подводками), подводящими воду к отопительному прибору. При установке клапана направления потока воды в трубе совпадение с направлением стрелки на корпусе клапана.В случае оснащения термостатами отопительных приборов системы отопления, следует уточнять направление потока по вертикальной трубе. Сильфонная система термостатического элемента, как мы уже сказали, заполнена газом, что обеспечивает надлежащее регулирование температуры воздуха в помещении. Датчик реагирует на температуру окружающей среды. Этой температуре соответствует вполне определенное давление газа в сильфоне, которое уравновешивается усилием регулировочной пружины. При повышении температуры окружающего воздуха давление газа в сильфоне увеличивается, и конус клапана перемещается в сторону закрытия. Так продолжается до тех пор, пока между давлением газа в сильфоне и усилием пружины не будет обеспечено равновесие. При понижении температуры воздуха в помещении давление газа снижается, что позволяет сильфону сжаться, и конус клапана перемещается в сторону открытия до регистрации системы. Считается, что газонаполненные сильфоны имеют скорость реакции чувствительного элемента на изменение температуры в помещении.Жидкостные лучше и точнее передают изменение давления внутри сильфона (как следствие изменения температуры) на исполнительный механизм.

Как правильно выбрать тип термостатического элемента? Термостатический элемент со встроенным датчиком. Встроенный датчик должен всегда размещаться в таком месте помещения, где обеспечена вокруг него свободная циркуляция воздуха. Для предотвращения системы теплом от трубопровода датчик следует установить, по возможности, горизонтально. Термостатический элемент с дистанционным датчиком. Если встроенный датчик не может правильно реагировать на температуру воздуха в помещении, то следует применить термостатический элемент с дистанционным датчиком. Это может быть в следующих случаях: если терморегулятор установлен в нише; когда слишком широкий подоконник (более 220 мм), а расстояние от него до радиатора менее 100 мм; когда глубина радиатора более 160 мм; если ось термостатического элемента быть в вертикальном положении; если радиаторный терморегулятор закрыт шторами.В сомнительных случаях всегда применяйте дистанционный датчик. Давайте поясним какой оказывает эффект штора? Закрыв радиатор с термостатом тяжелым экраном или тяжелой шторой, мы тем самым изолируем термостат от основного объема помещения. В результате датчик термостата меряет температуру не помещения, как это должно быть, а температуру в ограниченном объеме за шторой. Температура в комнате при этом оказывается абсолютно другой. Именно поэтому лучше использовать термостат с выносным датчиком.

Как должен устанавливаться датчик: параллельная или перпендикулярно плоскости радиатора? Многие стараются установить датчик не перпендикулярно, а параллельно плоскости радиатора.В этом положении он просто не так бросается в глаза. Но решение это не совсем правильное. Поднимающийся от радиатора потоки теплого воздуха будут при этом влиять на показания, снимаемые сильфоном термостата, и возникнет погрешность показаний прибора. Погрешность эта не очень велика, но поправку на нее придется вычислять и установить на задатчике температуры самому владельцу. Поэтому более правильно его устанавливать именно перпендикулярно плоскости радиатора. Как производится монтаж, настройка и регулировка температуры?

Монтаж. Конструкция корпуса клапана терморегулятора позволяет монтировать его во входном отверстии радиатора с соблюдением однонаправленности потока теплоносителя и стрелки на клапане. Радиаторные терморегуляторы векторные изображения в любых из известных систем отопления. Для установки термостатического элемента на корпусе клапана используется обычный гаечный ключ. Инструкции по установке вложены в упаковку радиаторного терморегулятора. В ходе строительства, когда датчик ещё не установлен, система отопления может регулироваться вручную с помощью защитного колпачка, навинченного на корпус клапана.

Настройка. Вы можете настроить термостат на температуру воздуха от 6 ° С до 26 ° С (например, в гостиной – 22 ° С, ве – 20 ° С, на кухне – 18 ° С) и он будет автоматически поддерживать заданную температуру, изменяя количество проходящей через отопительный прибор горячей воды и соответственно, его теплоотда без использования электрической или другой внешней энергии. Настройка термостата производит поворотом рукоятки до совмещения индексов на ней со стрелкой или меткой.Индексы на шкале соответствуют следующим значениям температуры: I (1) -14 ° С, II (2) – 17 ° С, III (3) -20 ° C, IV (4) -26 ° C. После осуществления первичной настройки, температуру можно корректировать в соответствии с Вашими ощущениями.

Регулировка температуры. Требуемая температура в помещении устанавливается путём поворота шкалы настройки. Шкала настройки показывает соотношение между отметками на ней и температурой в помещении. Указанные индексы предназначены только для ориентировочного руководства, так как на реальные условия размещения радиаторного терморегулятора.Р-зона (Хр) должна повысить температуру в помещении, чтобы конус клапана терморегулятора переместился от открытого положения до закрытого. Шкала температур нанесена на терморегуляторе в соответствии с европейскими стандартами при Хр = 2 ° С. Это означает, что радиаторные терморегуляторы закрываются в помещении, превышающем установленное на 2 ° С значение температуры. Например, RTD3100, настроенный на «III», будет поддерживать температуру от 18 до 20 ° С в зависимости от фактической потребности в тепле, если он откалиброван при Хр = 2 ° С.Чем меньше предварительная настройка пропускной способности клапана, тем меньше будет Р-зона.

Блокировка и ограничение настройки радиаторного терморегулятора. 900 Если потребуется, можно ограничить верхний и нижний предел29 диапазона настройки радиаторного терморегулятора. Более подробная информация по данному дана в прилагаемой к изделию инструкции.

Клапаны терморегуляторов , встраиваемые в отопительный прибор. Это клапаны терморегуляторов, которые устанавливаются на заводе-изготовителе отопительных приборов внутри специально разработанной конструкции компакт-радиатора.Встраиваемые в радиатор клапаны фирмы “Данфосс” могут быть совместимы со всеми типами компакт-радиаторов и наборов как в двухтрубных, так и в однотрубных системах водяного отопления зданий различного назначения. Запорный клапан типа RLV и спускной кран. Посредством запорного клапана RLV можно осуществлять отключение отдельного радиатора с целью его демонтажа или технического обслуживания без спуска воды из трубопроводов всей системы отопления. Имеются прямые и угловые модификации клапана RLV. Отключение с помощью запорного клапана RLV-K. Клапаны RLV-K предназначены для отключения отдельного компакт-радиатора с целью его демонтажа или технического обслуживания без опорожнения всей системы отопления. Опорожнение и заполнение отключённого компакт-радиатора производится с помощью специального спускного крана (код? 003L0152). С завода-изготовителя запорный клапан РЛВ-К поступает готовым для применения в двухтрубной системе отопления. Для использования в однотрубной системе отопления в клапане следует открыть перемычку с помощью штифтового шестигранного ключа.

Одноквартирные жилые здания. Однотрубные и двухтрубные системы отопления. Модернизация двухтрубных систем отопления в одноквартирных зданиях осуществляется очень просто. В этих системах достаточно ручные регулирующие клапаны заменить на автоматические типа RTD-N, установив на них термостатические элементы RTD, которые поддерживают в помещениях постоянные температуры воздуха. В одноквартирных зданиях с однотрубными системами отопления при их использовании используются клапаны типа RTD-G. В этом случае необходимо проверить, имеет ли система замыкающие участки (байпасы) у радиаторов или нет. Встраиваемый в системе автоматического регулирования клапан дает возможность полностью перекрыть поступление теплоносителя в радиатор вручную, если возникает такая необходимость, или все-таки необходим дополнительный вентиль? Сам по себе автоматический терморегулятор такой возможности не дает. Он дает возможность только прикрыть поток до минимума (что соответствует значению 6 ° С – температуре противозамерзания).Если снять головку термостата, то сам клапан такую ​​возможность даст. Именно для этого в комплекте с термостатом дается технологический пластмассовый колпачок, который служит в качестве “барашка”. Но колпачок пластмассовый и потому слабенький. Более мощным и долговечным является латунный колпачок, продаваемый, как правило, отдельно. Запирание при помощи клапана терморегулятора происходит достаточно надежно и дополнительных вентилей в системе практически не требуется. Но есть в этом вопросе еще один фактор, который нельзя учитывать. Чтобы перекрыть поток теплоносителя с помощью клапана, необходимо сначала снять головку термостата. Необходимо твердо помнить в каком месте спрятан этот самый “запирающий” латунный колпачок. Да и завернуть клапан надо достаточно надежно, чтобы давление в системе не открыло его само по себе. Именно поэтому некоторые предпочитают установить дополнительный запорный вентиль. Выбор радиаторов и автоматики, управляющей радиаторами и вообще системой отопления, дело, безусловно, непростое. И не только выбор, а и сам монтаж, а так же гарантийная и послегарантийная эксплуатация.И это непростое дело надо поручать, прежде всего, профессионалам, которые бы правильно посоветовали какие надо в том или ином случае выбрать радиаторы, какие термостаты и т.д.

© Использование материалов, только при наличии активные ссылки на портал Sibdom.ru

Радиаторные краны, клапаны для подключения радиаторов отопления

Для подключения радиаторов к системе отопления необходимо приобрести радиаторные краны. Радиаторный кран выступает связующим звеном самого радиатора с теплоносителем, который подходит по трубам. Большой ассортимент и разновидности кранов и клапанов для радиаторов требуют более детального изучения данной темы. Попробуем вам рассказать основыне моменты.

Типы радиаторных кранов

Все типы кранов для подключения радиостанции созданного, чтобы удовлетворить потребности клиентов. Работа от самых простых шаровых кранов, которые просто работают в режиме открытия / закрытия до дизайнерских термостатических кранов, регулируют темпрературу в помещении, да еще и выглядят шикарно.

Шаровый радиаторный кран – имеет в свем составе бабочку, рычаг, который открывает или закрывает подачу воды в радиатор отопления. Самый простой и дешевый вариант подключения. Из минусов отстутствие возможности перекрывать частично подачу для регулировки температуры самой батареи.

Регулировочный радиаторный кран – продвинутый вариант шарового радиаторного крана, который позволяет регулировать вручную подачу теплоносителя в радиатор. Тем самым в ручном режиме косвено, вы можете повышать и понижать температуру в помещении.Регулирующий радиаторный клапан применяется только на подающую трубу.

Термостатический радиаторный кран – это уже автоматическое регулирование, обязательно для работы наличие термостатической головки. Которая нагручивается на клапан и уже на термоголовке вы выставляете нужную температуру в помещении. Когда в помещении теплее чем вы задали, то термоголовка перекрывает термостатический клапан и подача воды останавливается. Как только температура в помещении холоднее чем задана, этот клапан открывает поток теплоносителя в радиатор.И радиатор быстро нагревается, обогревая помещенеи. Устанавливается на подающий поток.

Запорный радиаторный кран – используется на обратном контуре, на выходе из радиатора. Как правило, требуется для того, чтобы перекрыть воду и снять радиатор для замены или каких либо работ во время ремонта.

Узел нижнего подключения – используется для нижнего подключения панельных радиаторов. Такой вид подключения распространен в наше время, так как сейчас используется в новостройках лучевая система разводки, а не стояковая как в прошлом.Используется также для декоративных и трубчатых радиаторов отопления.

Радиаторные краны делятся по виду

Прямые краны – когда используются трубы в доль стены, как правило в старых жилых квартирах.

Угловые краны – используются в новых домах и квартирах, когда есть возможность трубы прятать в стенах и выводить их прямо к радиатору в местах подключения. Радиаторный угловой кран используется часто, так как данный способ эффективен и визуально не портит внешний вид.

Осевые краны – используются когда клиенты не хотят, чтобы терморегулятор был направлен в сторону комнаты. Чтобы за него не цеплялись тюли и шторы и сами жильцы.

По типу подключения радиатора отопления

Краны для бокового подключения – радиаторный кран, состоящий из двух кранов, один на подающий контур отопления, второй на обратный контур (отсекающий). Тип подключения используется как правило в домах с частным отоплением, в старых квартирах или в системах с однотрубной разводкой.

Краны для нижнего подключения – узел нижнего подключения с межосевым подключением 50 мм. Тип подключения используется в новостройках, частных домах с автономным отоплением, но только с ипользованием стальных батарей. А также приподключении дизайнерских и трубчатых радиаторов.

Материал из которого изготовлены радиаторные краны

Большинство кранов изготовлены из металла, в первую очередь это латунные краны . Они отличаются тем, что не вымываются под поток воды, надежны и долговечны.А также если ваша система отопления и водоснабжения из полипропилена, то вам логично использовать радиаторный полипропиленовый кран на подачу и обратку. Вы не сможете регулировать температуру, только открыть / закрыть, преимущества этих кранов их цена. Это относительной дешевый вариант подключения батарейки .

Основные размеры кранов для подключения

В современное время используются как основной размер радиаторных кранов для подключения батарей это 1/2 и 3/4.В 7 из 10 случаев это все таки 1/2 дюйма. Так как современные и эффективные системы отопления подразумевают эффективную балансировку по всей квартире или дому.

Установка терморегулятора на радиатор отопления: типы регуляторов, установка терморегулятора

Установленный терморегулятор на радиатор отопления, вы можете всегда контролировать температурный режим в вашем помещении. Настраивать можно самостоятельно или автоматическим способом. Используя терморегулятор для батареи, в вашем помещении всегда будут комфортные условия.

Содержание:

1. Принцип работы и виды
2. Типы регуляторов
3. Как правильно располагать регуляторы
4. Установка терморегулятора
5. Как настроить прибор

Принцип работы и виды

Выделяют два типа регуляторов для радиаторов отопления:

1. Ручной регулятор температуры для батареи отопления.
2. Автоматический кран на радиатор отопления.

При ручном регуляторе регулировать температуру радиатора отопления необходимо самостоятельно.Сделать это можно следующим способом:

• Привести в действие шток клапана можно, повернув маховик вентиляторов;
• Диаметр прохода седла после такого действия изменится. А значение будет равняться температура.

Ручной регулятор температуры, как и любое устройство, имеет некоторые недостатки:

1. . Если часто открывать и закрывать регулятор температуры для батареи отопления, то его колпачок, который используется в качестве защиты быстро выйдет из строя.
2. Автоматический кран для радиаторов намного эффективней в работе, чем ручной регулятор.

В автоматическом кране устроена термоголовка. В данном типе регулятора температурная вентиль будет работать совместно с термоголовкой.

Благодаря такому устройству как сильфон в помещении будут фиксироваться любые перепады температуры. Если температура ниже понижаться, то содержимое баллончика будет постепенно сужаться. Вследствие чего расход теплоносителя будет увеличиваться, так как шток клапана начнется втягиваться.После такого процесса в помещении будет постепенно увеличиваться.

При повышении температуры в помещении содержимое термического баллона будет расширяться и, следовательно, теплоотдача радиатора уменьшиться.

Типы регуляторов

Терморегуляторы для батарей отопления также различают по способу поступающего сигнала. Есть несколько вариантов поступления сигнала на термостатический компонент:

1. От воздуха в здания.
2. От теплоносителя.
3. От воздуха поступающего снаружи.

Первый регулятор, который применли, получал сигнал только от теплоносителя. Точность такой регулировки была 1-7 °

Но таких данных было недостаточно для точных значений. Поэтому стали применять регулировочные краны для батарей отопления, которые могут контролировать изменения и поддержание температурного режима в помещении. Такие терморегуляторы более востребованы, чем ручные. Ведь не требуют наличия условий в помещении, а регулируют температуру самостоятельно.

Не популярным является прибор, состоящий из нескольких элементов: терморегулятор для радиаторов отопления и датчик. Он реагирует также быстро на перепады температуры, как и автоматический регулятор.

Из конструктивных особенностей термостата их можно разделить на несколько видов. Поэтому регуляторы могут быть:

1. Прямого действия.
2. С электрическим управлением.

Термостат прямого действия устраивают перед радиатором отопления.Такое устройство сигнал об изменении температурного режима от теплоносителя.
Регулировка температуры радиатора отопления происходит за счет закрытия или открытия подачи теплоносителя. Устроенный на регуляторе клапан оборудован шкалой, которая установлена ​​на головке прибора. На шкале указаны цифры при помощи, которых можно установить нужную температуру в помещении.

Терморегуляторы для радиаторов отопления с электроуправлением делятся на две категории:

1. Регуляторы способные управлять нагревом или насосом котла.
2. Регуляторы, которые могут послать сигнал клапану. Клапан устанавливается перед батареей на трубе. Регулировочный вентиль регулирует подачу тепла. А размер клапана зависит от диаметра используемой трубы.

Как правильно располагать регуляторы

Если ваша батарея отопления не прикрыта, то установить терморегуляторы лучше на отопительный прибор. Если же оборудование имеет термостат с дистанционным датчиком, то клапан можно располагать на расстоянии до 0,8см.

Устанавливать терморегулятор можно вертикально и горизонтально, но обязательно на вводе трубы перед радиатором. При горизонтальной установке устраивают регулятор на входе в батарею отопления.

Установка терморегулятора

Перед установкой или регулировкой радиатора отопления обязательно следует перекрыть подачу воды. Затем следует слив воды в системе отопления. После этого можно приступать к установке крана на радиатор отопления. Устройство происходит следующим образом:

• Производится срезка трубы на небольшое расстояние, затем батареи отсоединяют.
• Если кран был устроен на радиаторе отопления, следует произвести его демонтаж.
• Клапаны терморегулирующий и запорный тип имеет хвостовики, которые нужно отсоединить. После этого их заворачивают в пробки батареи.
• Затем произведен сбор обвязки и установка на нужное место.
• Последним этапом установки является устройство термоголовки на разводку горизонтального типа. Такие трубы имеют обвязку от стояка.

Как настроить прибор

Рассмотрим, как правильно производить регулировку радиаторов отопления.В инструкции любого прибора есть рекомендации по регулировке температурного режима. Помимо инструкции по регулировке будут советы по устройству прибора, а также технические характеристики и функции.

Перед регулированием температурного режима в радиаторе отопления, закрыть двери и окна, чтобы минимизировать утечку тепла из здания.

Рекомендуется установить термометр в помещении для измерения температуры. При ручном клапане необходимо его открыть до самого упора, таким образом.После того как вы заметите увеличение температуры на термометре примерно на 5 градусов, то необходимо закрыть клапан.

Затем вы услышите шум воды в радиаторе, клапан заметно нагреется. В таком случае нужно запомнить, как установлена ​​головка. Тогда вы сможете регулировать температуру прибора самостоятельно. А убавлять и прибавлять именно температуру в радиаторе отопления.

Терморегулятор батареи необходим необходимой вещью. При использовании автоматического крана вы можете не беспокоиться о регулировке температуры в вашем помещении.

Читайте также:

.
