Терморегулирующие клапаны – техническая информация

Терморегулирующие клапаны серии 6012..предназначены для монтажа на радиаторе центрального отопления. В комплекте с термостатической головкой клапан регулирует поток теплоносителя, позволяя автоматически поддерживать температуру воздуха в каждом помещении.

DN15 1/2 x 1/2

DN 1/2 x M22 x 1,5

Серия термостатических клапанов 6012 включает в себя:

6012 00003 угловой специальный DN15 GZ 1/2 x GW 1/2
6012 00004 форма прямая
6012 00005 форма угловая DN15 GZ 1/2 x GW 1/2
6012 00006 формa осевая правая
6012 00007 формa осевая левая DN15 GZ 1/2 x GW 1/2
6012 00008 угловой специальный DN15 GZ 1/2 x M22x1,5 GZ
6012 00009 форма прямая DN15 GZ 1/2 x M22x1,5 GZ
6012 00010 форма угловая DN15 GZ 1/2 x M22x1,5 GZ
6012 00011 формa осевая правая DN15 GZ 1/2 x M22x1,5 GZ
6012 00012 формa осевая левая DN15 GZ 1/2 x M22x1,5 GZ

Предназначены для всех термостатических головок фирмы Schlosser и термостатических головок с резьбовым соединением M30x1,5 других производителей.

Составляющие и способ действия терморегулирующего клапана

Составляющие клапана со встроенной термостатической головкой

1. Рукоятка

2. Жидкостный датчик

3. Стержень предохранителя

4. Ограничивающие стержни

5. Дроссель клапана

6. Возвратная пружина клапана

7. Грибок

8. Заслонка предварительной настройки

9. Корпус клапан

Жидкостный датчик „2” в случае повышения температуры в помещении через предохранитель «3» воздействует на специальный стержень вызывая уменьшение потока теплоносителя через радиатор, и впоследствии снижение температуры в помещении.
Обратный процесс происходит в случае снижения температуры в помещении, что вызывает увеличение потока теплоносителя через радиатор и повышение температуры в помещении. На рукоятке головки нанесена шкала, на основании которой пользователь устанавливает желаемую температуру в помещении.

Отдельные позиции настройки определяют только приблизительную температуру, так как на действительную температуру, которая воздействует на датчик головки значительное влияние оказывают условия размещения термостатической головки в помещении.

Технические данные:

Рабочая температура 120°C
Номинальное давление 1MPa
Теплоноситель вода
Максимальная разница давления 0,06MPa
Пробное давление 1,5 MPa
Kvs 0,97
Диапазон настройки Kv от 0,06 до 0,97 для ДT=2K

Предварительная настройка клапана

У терморегулирующих клапанов возможна предварительная настройка. Для осуществления предварительной настройки необходимо снять головку с  клапана с помощью плоского ключа S 13.Поварачивая регуляционное кольцо устанавливаем позицию на соответсвующую цифру на шкале предварительной настройки.

Диаграмма для определения настройки клапанов серии 6012 (601200003 – 601200012)

Габаритные размеры

(для увеличения кликните по изображению)

цена за штуку, характеристики, фото

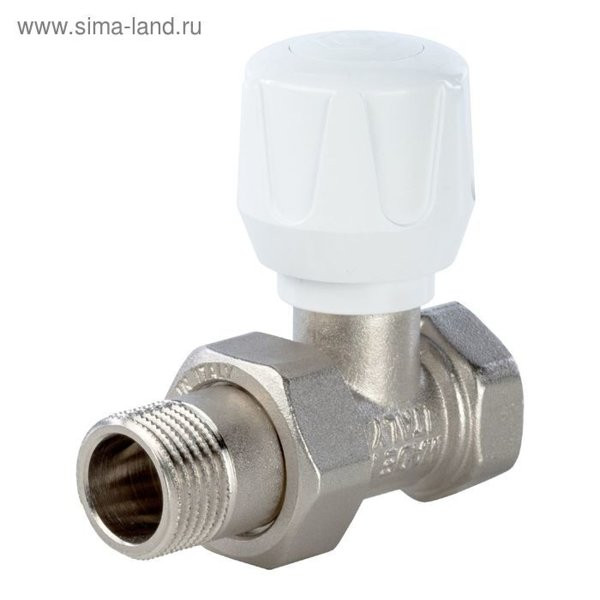

Предназначен для автоматической установки желаемой температуры в помещении за счет изменения расхода теплоносителя через отопительный прибор. Терморегулирующий клапан используется для подключения отопительных приборов (радиаторов, конвекторов) в однотрубной или двухтрубной отопительной системе. Для автоматической регулировки температуры в помещении, необходимо установить термоголовку FAR (в комплект не входит). Без установки термоголовки, вентиль может использоваться для регулировки в ручном режиме. Вентиль FAR имеет быстроразъемное соединение с уплотнительным кольцом на штуцере из EPDM и подвижной шайбой, исключающей заминание кольца при присоединении к отопительному прибору.

Детали

Использование с термоголовкой

  • Датчик, установленный в термостатической головке, регистрирует комнатную температуру и благодаря изменению внутреннего давления, наполняющей его жидкости, активирует открытие или закрытие вентили для того, чтобы достичь требуемой комнатной температуры, установленной на термостатической головке.
  • Для правильной регистрации температуры, ось термостатической головки надо располагать горизонтально.

Без установки термоголовки

  • Вентиль может использоваться для регулировки в ручном режиме. Ручная регулировка производится, начиная с полностью закрытого положения, переводом в открытое положение в соответствии с числом оборотов ручки.
  • Установка терморегулирующего клапана производится согласно стрелке, показывающей направление движения теплоносителя (показано на корпусе). При установке в централизованной системе отопления для возможности прочистки клапана рекомендуется установить перед термоклапаном шаровой кран.

Характеристики

  • Артикул

    FT 1640 34

  • Тип товара

    Клапан термостатический

  • Бренд

    Far

  • Применение

    Для радиаторов

  • Тип арматуры

    Прямой

  • Диаметр, дюйм

    3/4

  • Резьба

    Внутренняя/ Наружная

  • Материал

    Латунь

  • Способ работы

    Автоматический

  • Тип соединения

    Резьба

  • Рабочее давление, бар

    16

  • Макс. рабочая температура, °С

    100

  • Покрытие

    Хром

  • Страна-производитель

    Италия

  • Срок службы, лет

    5

  • Вес, кг

    0,39

Отзывы покупателей

Сначала показывать

Санкт-Петербург 09 октября 2020

Предназначен только для системы с чистым теплоносителем, т.е. для центрального отопления не годится, т.к. много грязи и она быстро забивает клапан. Для центрального отопления берите ручной FV 1350

Санкт-Петербург 28 декабря 2019

FAR. Надёжно.

Вопросы и ответы

Станьте первым, кто задал вопрос об этом товаре
