Термостатический (терморегулирующий) смесительный вентиль

Клапаны

Термостатический вентиль отопления монтируется в трубопроводах, обеспечивающих подачу теплоносителя.

Ручной тармостатический вентиль

Эта арматура способна наиболее оптимально регулировать теплоотдачу радиаторов отопления.

Cодержание статьи

• 1 Назначение устройства
  • 1.1 Принцип работы термостатического механизма
  • 1.2 Принцип работы термостатического клапана для радиаторного отопления (видео)
• 2 Виды термостатов
  • 2.1 Механический вентиль
• 3 Терморегулирующий вентиль с датчиком
  • 3.1 Шаровый кран
  • 3.2 Термостатический смеситель
  • 3.3 Похожие статьи

Назначение устройства

Очень часто в помещении источником тепла выступают не только радиаторы отопления, но и другие устройства – газовые и электрические плиты, бытовые электроприборы. Кроме того, в солнечную погоду температура в доме зачастую повышается, что ведет к перегреву в здании.

Термостатические вентили, установленные на радиаторах, способны контролировать температуру в автоматическом режиме на основании температурных колебаний в комнате на высоте 2м.

Термостатический вентиль смесительный считается предварительной нормой для надежного оборудования. Включив его в схему монтажа отопительной системы можно обеспечить оптимальную и комфортную температуру в помещении и сэкономить средства на энергопотреблении.

Термостатический вентиль регулирует подачу теплоносителя на радиатор

Смесительный вентиль для радиаторов ограничивает уровень подачи теплоносителя на каждый радиатор в системе. Установка терморегулирующей арматуры (ТРВ) способна снизить расход тепловой энергии на 20%.

Также ТРВ обеспечивает максимально комфортную температуру в помещении. Для выполнения этой задачи необходимо установить термостатический вентиль и термоголовку.

Принцип работы термостатического механизма

Выполнение основной функции в термовентиле (ТРВ) обеспечивается двумя элементами – самим термостатическим вентилем и термоголовкой. Последняя приводит в плавное движение шток при любом изменении температуры. При изменении объема жидкости в сильфоне происходит воздействие термоголовки головки на шток.

Емкость с жидкостью заранее оттарирована на перепады температур: когда температура повышается, расширяется сильфон и головка приводит в движение шток и перекрывает плавно проходное отверстие. При снижении температуры наблюдается обратный процесс – сильфон сжимается, тем самым ослабляется усилие на шток, который постепенно начинает открывать проход.

Принцип работы термостатического клапана для радиаторного отопления (видео)

Виды термостатов

По способу подсоединения труб к радиатору отопления термостатическая арматура бывает трех видов:

• Смесительный термостатический вентиль прямой. Устанавливают в том случае, когда трубы к радиатору подведены по стене.
• Вентиль ТРВ угловой. Используют при монтаже системы, в которой трубы отопления выведены из-под пола.
• Осевой терморегулирующий вентиль. Необходим в системе с трубами, выведенными из стены.

Если подключение к батарее возможно только сбоку, то устанавливают специальный комплект, включающий клапаны и термостатические головки.

Зачастую радиаторы, подключенные снизу, уже имеют встроенный вкладыш клапанного типа.

Ручной термостатический клапан (слева), с термоголовкой (посередине), с электрическим приводом (справа)

Также вентили ТРВ различают по принципу действия на:

• Термостаты с ручной регулировкой.
• Вентили, оборудованные датчиком температуры воздуха.
• Шаровые краны.

Механический вентиль

Такой вид может считаться полноправным терморегулятором для системы отопления. Внутри арматуры находится шток, который перекрывает движение теплоносителя. Вращением в ручном режиме ручки шток можно закрыть или открыть. Благодаря этому осуществляется плавная регулировка температуры рабочей среды трубопровода и, как следствие, температура в помещении тоже регулируется.

В комплекте с механическим ТРВ, как правило, поставляется разъемное соединение «американка» для того, чтобы можно было выполнить демонтаж батареи в случае необходимости. Вентиль с ручным управлением бывает прямой и угловой, в зависимости от системы отопления (однотрубная или двухтрубная).

Бывают в двух диаметрах прохода – 1/2″ или 3/4″.

Вентиль термостатический прямой

Достоинства:

1. И прямой, и угловой терморегулирующий вентили с ручной настройкой просты по конструкции.
2. Надежны в использовании и стоят сравнительно недорого.

К недостаткам можно отнести невысокую точность температуры и необходимость выполнять действия по регулировке вручную.

Терморегулирующий вентиль с датчиком

Специалисты считают этот вид арматуры наиболее эффективным. Конструкционно он состоит из термостатического клапана и термоголовки. На пластиковом корпусе головки нанесена температурная шкала. Внутри корпуса расположена емкость с жидкостью, которая достаточно быстро реагирует на изменение температуры окружающего воздуха.

Ручкой термоголовки выставляется необходимая температура. Как только она отклоняется от выбранного варианта, жидкость начинает либо сжиматься, либо расширяться, приводя в действие шток, который открывает или закрывает поток теплоносителя.

Достоинства:

• устройство работает в автоматическом режиме;
• экономится тепловая энергия;
• эстетичный внешний вид.

Недостатком изделия ТРВ можно назвать более высокую цену по сравнению с механическими.

Термостатический клапан с автоматическим регулирующим датчиком (термоголовкой)

Хотя, учитывая экономию средств, арматура с датчиком окупится достаточно быстро.

Также вы можете подробнее почитать про регулировочные клапаны на электроприводе.

Шаровый кран

Этот вид арматуры можно назвать терморегулятором с большой натяжкой, хотя он пользуется популярностью при монтаже отопительных систем, стоит недорого и прост в конструкции. Шаровым краном можно полностью перекрыть подачу теплоносителя, плавная регулировка невозможна в принципе. Этим краном можно отключить подачу горячей воды по всей системе, в радиаторы в том числе.

Термостатический смеситель

Терморегулирующий смесительный вентиль практически не отличается от обычного смесителя. Единственное различие – термоэлемент приводится в состояние работы напором воды. Под воздействием потока воды отжимается клапан и регулируется подача второго потока.

Используя смесительный вентиль Esbe можно обезопасить себя и близких от того, что вода в душе или кране пойдет слишком горячей или холодной температуры.

И смесительный, и термостатический вентили достаточно деликатные приборы, поэтому не стоит слишком усердствовать в желании «подтянуть» арматуру вручную, она справится с поставленной задачей сама. А вот обеспечить им корректную работу путем установки примитивного фильтра для очистки воды будет просто необходимо.

Пример применения смесительного термостатического вентиля в узле системы отопления

Выбирая терморегулирующий смесительный вентиль, следует учитывать их главную функцию – регулирование. Приобретать стоит те модели, которые выполнены из более долговечного материала – бронзы.

Не стоит покупать арматуру с резиновыми уплотнителями: в летний период, когда радиаторы находятся в выключенном состоянии, резина может ссохнуться, что приведет к некорректной работе механизма.

Похожие статьи

Термостатический вентиль для радиаторов | Гид по отоплению

Содержание:

• 1 Принцип работы
• 2 Виды термостатических вентилей для радиаторов
• 3 Установка вентиля
  • 3.1 Порядок монтажа
• 4 Плюсы и минусы
• 5 Видео

Термостатический вентиль для радиаторов необходим для автоматической или ручной регулировки объема подачи теплоносителя в радиатор. Он оптимизирует температурный режим в помещении, снижает затраты на отопление. Существует несколько видов данных устройств, возможна модернизация, установка внешних модулей.

Прямой радиаторный клапан Valtec VT.008 LN.

Принцип работы

Прибор состоит из двух компонентов – клапана и термостатической головки. В последней установлен термочувствительный элемент. Это может быть полость с газом или жидкостью. При его нагревании происходит расширение, давление на шток. Результат – клапан, соединенный со штоком, частично перекрывает поток горячей воды в радиатор, снижая его степень нагрева. Когда температура достигает значения, ниже требуемого, термочувствительный элемент перестает давить на шток, происходит увеличение объема проходящей жидкости.

Основные характеристики термостатического вентиля:

• температура теплоносителя – до +110°С;
• давление в системе – до 10 бар;
• пропускная способность – до 2,5 м3/час;
• регулирование температур в диапазоне +20-60°С;
• время срабатывания – 8-30 мин.

Последний параметр зависит от типа термостатического элемента. Самое короткое время срабатывания у газонаполненных – до 8 мин. У твердотельных моделей максимальное значение – 60 мин. Но они надежнее, наработка на отказ при ручном управлении составляет 8000 циклов.

Прямой термостатический клапан.

Виды термостатических вентилей для радиаторов

Термостатические вентили работают в ручном или автоматическом режиме. В первом случае пользователь изменяет уровень температуры радиатора поворотом регулирующей головки. Во втором устанавливается значение нагрева с помощью меток на устройстве. Дальнейшая регулировка происходит автоматически.

Виды термостатических клапанов для радиаторов:

• Для однотрубных систем. Имеют большую пропускную способность, до 5,1 м3/час. Допускается монтаж в открытых схемах отопления.
• Для двухтрубных систем. Самый распространенный вид вентилей, выбирают по техническим параметрам, сверив их с характеристиками теплоснабжения.
• Трехходовые. Монтируют вместе с байпасом, выполняют функции распределения теплового потока в системе.
• С возможностью гидравлической регулировки.
• С подключением внешнего термометра.

Вентили отличаются по способу монтажа – угловые, осевые. Выбор влияет на способ подключения к радиатору, где расположен входной и выходной патрубок. Возможна установка дополнительного запорного клапана, одно иди двухтрубных обводов. Это позволит оптимизировать работу теплоснабжения, повысит безопасность.

Установка вентиля

Первый этап – выбор места установки. Не нужно монтировать вентили на каждый радиатор, это не приведет к требуемому результату. Регулирование мощности должно происходить в приборах, которые занимают 50 % и более в системе генерации тепла. Т.е., если в комнате есть два радиатора, термостатический вентиль можно поставить на один.

Не рекомендуется применять эти устройства для чугунных батарей отопления.

Причина – низкая теплопроводность чугуна. Инерция нагрева и остывания большая, поэтому искусственное регулирование тепла будет малоэффективно.

Монтаж термостатических вентилей для радиаторов осуществляется на стадии установки всей системы отопления. Если они интегрируются в трубопровод, рекомендуется сделать опрессовку. Это защитит соединение от гидравлического удара, резкого перепада давления.

Порядок монтажа

1. Проверить работоспособность устройства.
2. Подключение клапана к подающему патрубку радиатора.
3. Монтаж термоголовки.
4. Крепление антивандального терморегулятора.
5. Установка выносного датчика температуры.
6. Последний крепится на высоте до 1,5 м от пола, не на несущей наружной стене. Он должен показывать среднюю температуру в помещении, а не минимальную. После этого выполняется опрессовка, проверяется работа вентиля. В некоторых моделях можно установить предельные значения температуры, дальше которых термоголовка не будет поворачиваться.

Угловой радиаторный клапан Valtec VT.007 LN. Предназначен для плавной ручной настройки расхода теплоносителя.

Плюсы и минусы

Главное достоинство прибора – автоматическая работа и простота установки. Он может работать несколько отопительных сезонов без специального обслуживания или ремонта. Чаще всего возникают проблемы с формированием отложений на штоке, что искусственно тормозит работу термостатического вентиля для радиатора. Это можно решить очисткой перед началом отопительного сезона.

Другие преимущества:

• небольшие размеры;
• автоматическая регулировка нагрева воздуха в комнате;
• распределение температуры в каждом помещении отдельно;
• возможность интегрирования в любую водяную отопительную систему.

Недостаток – неправильная работа под воздействием внешнего источника тепла. Резкое охлаждение или нагрев воздуха в области установки термостатического вентиля приведут к сбою. Но такие ситуации возникают редко и являются исключением.

Видео



Термостатический клапан для радиатора отопления: принцип работы

Содержание

• 1 Устройство термостата
• 2 Принцип работы
• 3 Виды терморегуляторов
• 4 Установка и подключение клапана для радиатора для отопления
• 5 Как настроить регулятор температуры

В современных конструкциях радиаторов отопления  используют специальные механизмы и элементы для регулировки требуемых параметров работы. В зависимости от типа батареи отопления, от варианта используемого теплоносителя необходимы разные регуляторы комфортной температуры в помещении. Чаще всего для этого используют термостаты.

Термостатические регуляторы устанавливают по нескольким причинам:

• установлено большее количество секций радиатора, чем требуется для помещения;
• экономия на отоплении, когда температура за окном нестабильна;
• вне зависимости от температуры теплоносителя можно отрегулировать нужную температуру в сторону уменьшения или увеличения показателя;

Устройство термостата

Устройство терморегулятора батареи отопления состоит из двух частей: клапана и термостатической головки. Термостатический клапан обычно изготавливают из латуни, его основание перекрывает трубу, а верхняя часть — продолжение нажимного штока с пружиной. Процесс нажатия на шток осуществляет термостатическая головка. Чем большее давление на пружину она оказывает, тем сильнее перекрывается клапан.

В строении термостатической головки выделяют чувствительный элемент, который находится в полости, заполненной газом или жидкостью. При нагревании термочувствительная среда расширяется и выталкивает чувствительный элемент вперед, он оказывает давление на шток с пружиной, а затем на перекрывающий клапан.

Дополнительными элементами термостатической головки являются рукоятка (заглушка), на которой нанесена шкала режимов работы. Для точной установки значений имеются электронные регуляторы температуры.

Принцип работы

Принцип работы автоматического терморегулятора основан на схеме: когда происходит изменение температуры воздуха в помещении или теплоносителя, среда, в которой находится чувствительный элемент в термостатической головке, реагирует на этот процесс. Чувствительный элемент оказывает давление на нажимной шток, и он либо опускается, либо поднимается, в зависимости от показателя температуры.

При опускании клапан перекрывает поток теплоносителя, поэтому в радиаторе уменьшается скорость циркуляции и притока тепла. Уменьшая работу термостатического клапана и головки, количество теплоносителя в системе понижается, как и теплоотдача батареи инфракрасного излучения в помещении.

Принцип работы механического клапана для батареи тот же, только владелец помещения сам регулирует процесс подачи и снижения потока теплоносителя.

При повороте регулятора или установке необходимого значение на электронной панели устанавливается исходное значение давления на чувствительный элемент в термостатической головке.

Принцип работы прост, но требует соблюдения многих нюансов: правильной установки, регулировки автоматической работы, соблюдения техники безопасности.

Виды терморегуляторов

По форме исполнения бывают прямые, угловые, в составе гарнитуры (термостат плюс перемычка для трубы).

Установка и подключение клапана для радиатора для отопления

В зависимости от схемы отопительной системы трубы подачи горячей воды к радиатору подводят по-разному, и заглушки и регулировочные клапаны устанавливают в разных местах. Перед монтажом необходимо перекрыть подачу теплоносителя к батарее отопления и слить воду.

Если используется однотрубная система, где горячая вода идет по одной трубе, и последовательно подключаются отопительные приборы, в верхнюю часть батареи заходит труба и подводит теплоноситель. Он проходит через установку, выходит снизу на той же стороне и идет в главную магистраль. Термостат в таком случае устанавливают на байпас — трубу перемычку. Данная перемычка соединяет прямую и обратную трубу отопительного прибора, позволяет перемещаться горячей воде после перекрытия напора клапаном.

Сделать перемычку можно своими руками, приварив к стальным трубам трубу небольшого диаметра (до 8 см), предварительно подготовив отверстия в нужных местах.

На двухтрубной системе, где для притока теплоносителя — одна труба, а для отвода – другая, не требуется установка перемычки, термостат крепят на трубу подачи воды.

Как настроить регулятор температуры

Настраивают термостат отопления после изоляции помещения от утечек тепла, закрыв плотно двери и окна. После этого включается отопление, клапан должен быть полностью в поднятом состоянии (максимальная теплоотдача), замеряется температура воздуха. Когда она увеличится на 5 градусов, клапан закрывают. После небольшого перерыва регулятор постепенно открывают до момента, когда пойдет вода, и нагреется клапан, положение запоминается.

Термоголовка для радиатора отопления принцип работы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным. Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении.

• Принцип работы термоголовки для радиатора отопления
• Типы термоголовок радиаторов
• Конструкция регулятора
• Преимущества использования терморегулятора
• Дистанционное управление
• Размещение, монтаж и настройка
• Выносной датчик
• Монтаж
• Настройка
• Полезное видео
• Возможность самостоятельной установки
• Термоголовка для радиатора отопления
• Что это такое
• Процесс работы термоголовки
• Особенности монтажа
• Преимущества электронной головки:
• Схема терморегулятора
• Рекомендации и советы
• Терморегулятор на батареи отопления
• Термоклапан — строение, назначение, виды
• Принцип работы термостатического клапана
• Рекомендации по выбору
• Типы термоголовок
• Для чего нужен терморегулятор
• Устройство  термостата

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении.

Принцип работы термоголовки:

1. Нагретый воздух действует на состав, начинается расширение сильфона.
2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
4. Пропускная способность уменьшается, температура радиатора отопления падает.
5. Обогрев ослабляется, воздух остывает.
6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
7. Подача теплоносителя возобновляется с прежней силой.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам.

Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе.

Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций.

Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором.

Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Конструкция регулятора

Конструкция регулятора отопления на батарею включает следующие элементы:

• клапан или вентиль;
• термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом.

Конус считается запорным элементом, который при перемещении меняет количество теплоносителя.

Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом.

Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ.

При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь.

Конус перекрывает движение потока теплоносителя и состав остывает.

При этом сильфон становится меньше.

Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования.

Такая техника позволяет поддерживать нужную температуру.

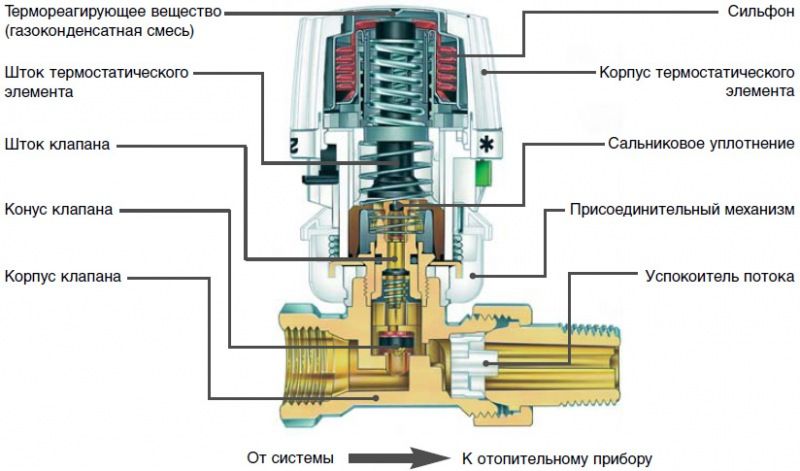

Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Принцип функционирования прибора основывается на изменении клапанного сечения.

Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

• автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
• электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
• механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Дистанционное управление

Некоторые модели термоголовок поддерживают функцию дистанционного управления. В большинстве случаев эта опция лишь повышает удобство использования терморегулятора, однако при затруднении доступа к корпусу устройства, дистанционное управление становится насущной необходимостью.

Размещение, монтаж и настройка

Выбор места для размещения самого устройства не зависит от его разновидности и комплектации — механические и электронные терморегулятора устанавливаются на трубу прямой подачи теплоносителя к радиатору. При этом основное условие эффективной работы термостатической головки — постоянная циркуляция воздуха вокруг устройства.

Важно! Установка термоголовки в вертикальном положении недопустима. Монтаж в горизонтальном положении (параллельно плоскости пола) позволяет исключить воздействия тёплого воздуха и значительно повысить точность работы устройства.

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

• отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;
• конвекционные потоки оказывают влияние на точность показаний встроенного датчика;
• на корпус устройства попадают прямые солнечные лучи;
• нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;
• горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Монтаж

Залог правильного подключения — чёткое следование инструкциям и рекомендациям производителя устанавливаемой термостатической головки, приведённым в руководстве по эксплуатации.

​

Установка терморегулятора на радиатор отопления производится в следующем порядке:

1. Отключение подачи теплоносителя, сливание жидкости из радиатора.
2. Обрезка труб на необходимую длину, демонтаж старой запорной арматуры.
3. Установка хвостовика клапана в радиатор.
4. Сборка и установка обвязки.
5. Подключение обвязки к контуру, установка терморегулятора на переходник установленного клапана.

Внимание! При установке положение регулятора термоголовки должно быть на максимальном значении. В противном случае устройство будет работать неправильно.

Настройка

Настройка установленного устройства производится в зависимости от его типа и характеристик. Для механических терморегуляторов достаточно повернуть рукоятку до совмещения одной из указанных на ней цифр с контрольной насечкой на корпусе, после чего, при условии правильно выполненного монтажа, температура в комнате изменится до заданного значения. Настройка электронной термостатической головки зависит от особенностей конкретной модели и списка поддерживаемых функций.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях термоголовок для отопительных радиаторов, объясняется, для чего нужны эти устройства.

//www.youtube-nocookie.com/embed/leSJC0GJCU0?rel=0

Возможность самостоятельной установки

Выбор подходящей модели термостатической головки и её правильная установка не отличаются высокой сложностью и под силу домашнему мастеру, обладающему соответствующими теоретическими знаниями и практическими навыками.

Термоголовка для радиатора отопления

Ранее в отопительных системах количество поступающего теплоносителя не регулировалось. Если температура в помещении становилась слишком высокой, открывались форточки или окна для проветривания. С приходом новых технологий, и изобретением различных автоматических приборов и устройств, ситуация в корне изменилась. Комфортную комнатную температуру можно получить, благодаря специальным термоголовкам для радиаторов отопления, при этом улучшая энергоэффективность помещений, и существенно уменьшая затраты на их обогрев.

Что это такое

Ее предназначение состоит в регулировании прохождения теплоносителя через радиатор, производя открывание/закрывание термостатического клапана, который совместно с ней работает.

Современный рынок предлагает два основных вида, которые принципиально отличаются друг от друга по принципу действия:

• жидкостные – регулирование осуществляется за счет расширения жидкости или газоконденсатной смеси;
• электронные – шток приводится в действие механическим путем, от элементов питания.

Электронные термоголовки стоят дороже, однако по эффективности своего действия, предпочтительнее жидкостных головок.

Процесс работы термоголовки

Термоголовка, подсоединенная к специальному радиаторному термостатическому клапану, реагирует на температуру окружающей среды. Как только температура в помещении повышается, происходит расширение сильфона жидкостной термоголовки, в результате чего, шток клапана своим перемещением, уменьшает подачу теплоносителя через радиатор. Снижение температуры в помещении приводит к обратному действию, при котором поток носителя становится больше. Подобные процессы происходят и при установке электронной термоголовки. Только в этом случае клапан управляется встроенным или внешним термостатом, дистанционным контролером.

Особенности монтажа

При установке термоголовки на радиатор отопления следует учитывать основное требование: она должна свободно «обтекаться» воздухом. Нежелательна ее установка:

• за шторами;
• под подоконником;
• на сквозняке;
• там где будут попадать солнечные лучи.

Если не учитывать эти требования, замеры температуры не будут соответствовать истинным значениям всего помещения. В результате работа будет неэффективной. Если все же термоголовка установлена в одном из таких мест или доступ к ней ограничен, можно оснастить ее дополнительным выносным датчиком и регулятором.

Преимущества электронной головки:

1. Скорость реагирования на изменение температуры в помещении. Ежеминутное измерение температуры.
2. Использование встроенных программ.
3. Способность экономии энергоносителя до 23% затрат.

Схема терморегулятора



ВНИМАНИЕ! Если в доме проживают маленькие дети, в этом случае лучшим приобретением будет устройство антивандального типа со специальным кожухом, который сделает доступ к регулированию температуры, для них невозможным.

Рекомендации и советы

Термоголовки на радиаторах отопления лучше размещать вне зоны видимости и выполнять регулирование тех радиаторов, чья общая мощность составляет 50% и выше от всех, находящихся в одном помещении. К примеру, если в комнате 2 отопителя, термостатом нужно оснащать тот радиатор, мощность которого больше.

При использовании чугунных радиаторов применение термостатических клапанов неэффективно, так как работа таких батарей инерционна: у них очень длительное нагревание.

Выбрать под свою действующую систему терморегулятор не сложно, главное определить место установки и приобрести программируемое устройство, так как они самые экономичные, и позволяют для разного времени суток настраивать различную температуру. Они также удобны в тех случаях, когда хозяева покидают свое жилье на несколько дней и температурный режим в помещении может быть совершенно другим.

Терморегулятор на батареи отопления

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

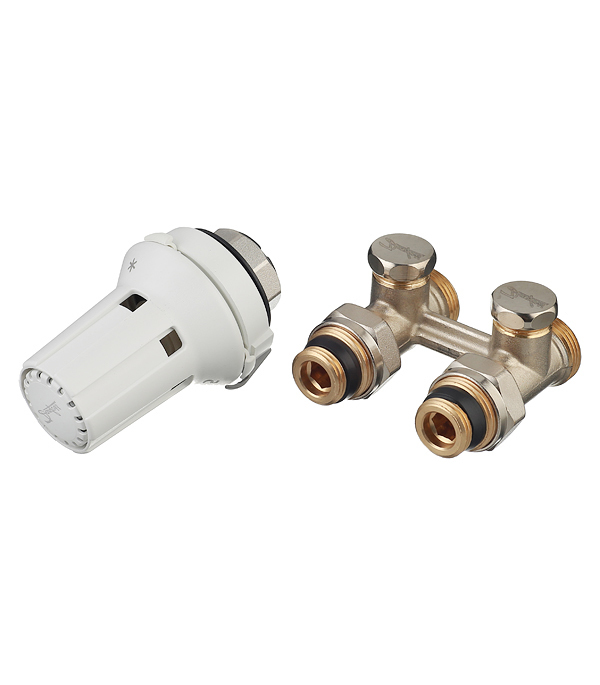

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Принцип работы термостатического клапана

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

• жидкостная;
• газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Типы термоголовок

1. С внутренним термоэлементом.
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.



Для чего нужен терморегулятор

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

//www.youtube.com/embed/gRazj3gAtfg?feature=oembed

Устройство  термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Термостатический клапан: виды и способы установки

Содержание

• Виды клапанов
• Принцип работы
• Плюсы и минусы
• Установка балансировочного клапана
• Клапан для теплого пола
  • Небольшое помещение
  • Большая площадь
  • Общественные здания
• Подключение клапана
• Видео про монтаж

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

• смесительный – смешивает два потока воды различной температуры;
• разделительный – распределяет на отдельные потоки;
• переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

• прямой;
• осевой;

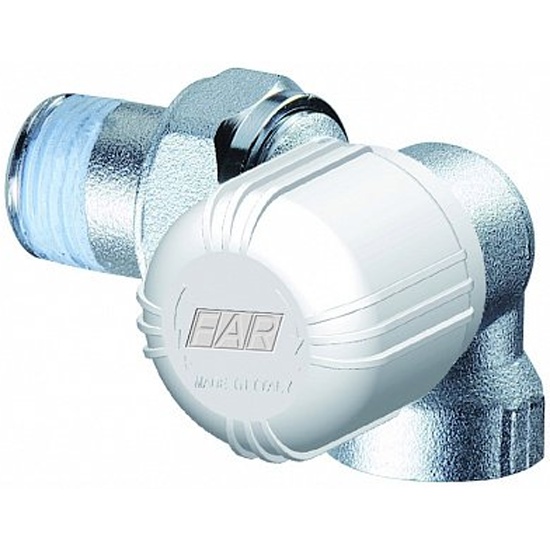

• угловой;
• для правой установки на радиатор;
• для левой установки на радиатор;
• трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

• для однотрубной системы отопления;
• для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

• газовый;
• жидкостный;
• парафиновый.

По виду термоэлемента:

• ручное регулирование;
• термоголовка – регулирует систему в автоматическом режиме;
• выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Инфракрасные потолочные обогреватели: виды и способы установки

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

• 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
• 2 – подпружиненный шток, регулирует работу клапанов.
• 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
• 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Канализационный насос: виды и способы применения

Преимущества термостатических клапанов:

• не нуждается в специальном обслуживании;
• компактные размеры;
• эстетичный внешний вид;
• автоматическая регулировка температуры воды в трубопроводе;
• обеспечение комфортного микроклимата в жилище;
• возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

• сложность настройки прибора;
• сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
• зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Способы укладки плитки на теплый пол

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60⁰С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой.  Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 90⁰ С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 50⁰ С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и  привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

• На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
• Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
• На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
• Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
• Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

1. Твердотопливный котел – осуществляет отопление здания.
2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
3. Термостатический клапан – регулирует температуру теплоносителя.
4. Радиатор отопления – выполняет обогрев помещения.
5. Балансировочный клапан – регулирует давление в трубопроводе.
6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
7. Запорная арматура – перекрывает поток жидкости.
8. Фильтр – производит очистку воды.
9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
10. Манометр – определяет давление в трубопроводе.
11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет  установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Советы | TERMA

Главная страница » База знаний » Советы

ЦВЕТ КРЕПЛЕНИЯ RU

Цвет креплений радиатора Domi доступен в цвете радиатора или в хромированном исполнении, в зависимости от выбранной цвета.

Как установить маскирующий комплект?

Мы рекомендуем Вам просмотреть короткую анимацию, которая показывает способ монтажа маскирующего комплекта вместе с вентилем с межосевым расстоянием 50 мм.

Монтаж маскирующего элемента кабеля электронагревателя

Как безопасно и эстетично замаскировать кабель питания электронагревателя? Мы рекомендуем ознакомиться с короткой анимацией, которая показывает способ монтажа маскирующего элемента, разработанного для электронагревателей MOA, MOA-IR, MEG, DRY, SOA, SEC или TDY.

Нужно ли дополнительно защитить радиатор от коррозии? Зоны монтажа.

Зона «X» представляет источник воды (контур умывальника, душевой кабины, ванны, унитаза, биде и т. д.). В случае установки полотенцесушителя в зоне «А», для сохранения гарантийных условий необходимо заказать  дополнительную услугу. ..

Почему внешний вид медного радиатора PAJĄK меняется cо временем?

В 2016 году среди предлагаемых компанией Терма радиаторов появилась новая модель – изготовленный из медных профилей радиатор Pająk. Данная модель является лауреатом II премии в конкурсе Terma Design 2014. Её дизайн ссылается на традиции польских декоративных…

Оригинал или подделка?

Появление подделок, старо как мир. Нередко они отличаются более низкой ценой и как – кажется даже бывают хорошего качества, но в то же время подделки часто представляют угрозу для здоровья и безопасности. Стоит выбирать продукцию проверенного производителя, для того, чтобы избежать проблем с использованием eго изделий.

Доступные подключения

Варианты подключения, которые мы используем в радиаторах. Символы указывают на места подключения, подачу и слив воды, а также, в некоторых случаях на расположение термостатических головок и электрических электронагревателей.

Образцы цветов

Представляем образцы покрытий наших изделий (палитра цветов RAL и специальные цвета).

Интерактивная презентация интегрированного термостатического комплекта

Рекомендуем интерактивную анимацию 3D, которая позволяет лучше понять конструкцию предлагаемых нами вентилей. Анимация представляет собой интегрированный термостатический комплект, состоящий из запорного и термостатического вентилей . Термостатический вентиль оснащен термостатической головкой SLIM. В комплект также входит набор адаптеров на металлопластик, представленный в анимации и адаптеры на медь и сталь. Боковые…

Распределение температуры в радиаторе с электрическим нагревателем

В радиаторе с электронагревателем источником тепла является электронагреватель, расположенный в одном из коллекторов. Электронагреватель, размещенный в радиаторе нагревает теплоноситель, заставляя его циркулировать. Молекулы подогретой жидкости поднимаются вверх и в результате собственных движений смешиваются с молекулами холодной жидкости (так называемое явление диффузии) и перемещаются вдоль горизонтальных трубок радиатора. Охлажденная жидкость опускается в нижнюю часть радиатора, для того, чтоб после нагрева (см. Рисунок). В заключение, коллектор, в котором размещен электронагреватель, всегда будет самым теплым элементом радиатора (в частности, его верхней части), в то время как нижние трубки будут оставаться более холодными. Явление это нормально. Примечание: В случае, когда электронагреватель установлен непосредственно в коллекторе радиатора (не через тройник или вентиль), две нижние трубки радиатора будут оставаться холодными, поскольку мы используем дополнительную защиту электронагревателя или контроллера (мертвая зона электронагревателя). В электрических нагревателях (не подключенных к ц. о.) благодаря воздушной подушке один или два верхних профиля могут оставаться холодными.

Правильный подбор электронагревателя

Первым и наиболее важным критерием выбора электронагревателя для радиатора является его мощность. Мощность электронагревателя подбираем исходя из производительности радиатора для параметров 75/65/20°C, руководствуясь следующими критериями: . ..

Цвета Terma

Наши изделия можно заказать в следующих цветах RAL и специальных цветах.

Варианты подключения тэнов к радиаторам ц. о.

Широкая палитра выбора соединительных отверстий в радиаторе также позволяет выбрать оптимальную версию для совместной работы радиатора с электронагревателем. Такое сочетание имеет много преимуществ.

Теплоноситель в электрических радиаторах

Для правильного функционирования электрические радиаторы нужно заполнять теплоносителем. Им может быть вода либо масло. Каким параметрам должен соответствовать теплоноситель, для того, чтобы обеспечить правильное функционирование электронагревателя? Не должен содержать веществ, вызывающих коррозию. Речь идет о долговечности радиатора и нагревательного элемента. Теплоноситель должен быть устойчив к высоким температурам. Поверхность нагревательного элемента,…

Что такое термостатические радиаторные клапаны?

Содержание

Руководство BestHeating по термостатическим радиаторным клапанам

Мы писали о них  до  – и есть вероятность, что вы с ними хорошо знакомы – но что такое  термостатические радиаторные клапаны (ТРК)  и как они работают?

В этом руководстве мы немного углубимся в мир TRV, рассмотрим, как ими управлять и почему вы можете найти их сбоку от радиаторов по всей Великобритании.

Это руководство BestHeating по термостатическим радиаторным клапанам.

Что нужно знать о термостатических радиаторных вентилях?

Термостатические радиаторные клапаны, вероятно, более известные как ТРВ, и их основная функция заключается в контроле температуры воздуха в помещении путем автоматической регулировки количества горячей воды, поступающей в радиатор, к которому они прикреплены.

TRV позволит вам лучше контролировать температуру в каждой комнате вашего дома, делая создание теплого и уютного пространства более эффективным и экономичным.

Если вы правильно настроите термостатический вентиль радиатора , это позволит вам создавать разные зоны отопления по всему дому, несмотря на то, что у вас есть только одна централизованная котельная система, обеспечивающая ваш основной источник тепла.

Короче говоря, TRV — это простой и доступный способ управления тепловой мощностью радиатора и температурой в помещении.

Как работает TRV?

 Термостатический клапан радиатора является саморегулирующимся и работает, автоматически изменяя поток горячей воды, поступающей в ваш радиатор в любой момент времени.

Это довольно простой для понимания механизм, состоящий из двух основных частей — головки клапана и корпуса клапана, при этом головка (как и следовало ожидать) расположена поверх корпуса.

Когда температура в помещении начинает меняться, капсула в головке TRV либо расширяется, либо сжимается, автоматически перемещая штифт в корпусе клапана, что приводит к открытию или закрытию клапана.

Если температура в вашей комнате упадет слишком низко, капсула сожмется и вытянет штифт; позволяя большему количеству горячей воды попадать в радиатор и повышать его температуру.

Наоборот, если в помещении становится слишком жарко, расширение той же капсулы приведет к тому, что штифт закроет клапан и уменьшит количество горячей воды.

Капсулы в термостатических радиаторных клапанах приводятся в действие с помощью металлической пружины, заполненной воском или жидкостью, при этом тип жидкости считается лучшим и наиболее устойчивым при регулировании температуры.

Одним из основных преимуществ жидких TRV является то, что они гораздо лучше реагируют на колебания температуры, чем их восковые собратья.

Воск может довольно медленно расширяться и сжиматься, в то время как жидкие TRV изменяют поток воды в радиатор значительно быстрее – это также отражается на цене обоих вариантов.

Сколько стоит термостатический радиаторный вентиль?

Стандартная пара TRV обойдется вам примерно в 20 фунтов стерлингов , независимо от того, покупаете ли вы их в нашем магазине или решите купить их в другом месте.

Как и в большинстве случаев, цены варьируются в зависимости от стиля клапана радиатора, который вы хотите купить, а в случае с термостатическими клапанами — от того, наполнены ли они жидкостью или воском.

Но стоимость одних только TRV не совсем точно отражает, сколько эти радиаторные клапаны обойдутся вам, особенно если учесть затраты на установку, поэтому важно посмотреть, за что вам, возможно, придется заплатить, чтобы добавьте немного к вашему радиатору.

Установка любого нового клапана радиатора может означать, что вам необходимо слить воду из системы отопления – частично или полностью – поэтому, если вам нужно сделать это по какой-либо другой причине, вероятно, самое время установить TRV на ваши радиаторы.

Опорожнение системы  и установка TRV на каждый радиатор – скажем, их около 10  всего – должно стоить около 350 фунтов стерлингов , если инженер также поставит клапаны, так как это работа, которая, вероятно, будет занять весь день.

Если вам нужно установить только одну пару клапанов, инженер, вероятно, просто заморозит трубопровод и добавит термостатические радиаторные клапаны к радиатору. Это обойдется вам (включая цену TRV) примерно в 9 долларов.0007 120 фунтов стерлингов  – или любая другая ставка за полдня работы там, где вы живете.

Стоит ли покупать термостатические радиаторные вентили?

Возможно, сейчас вы сидите и размышляете про себя:  «У меня уже есть термостат, который управляет отоплением, так зачем мне покупать набор термостатических клапанов для радиаторов?» .

Но прелесть TRV в том, что вы можете установить различную температуру в любой комнате вашего дома, а это означает, что вам не нужно выполнять утомительную задачу по регулировке комнатного термостата, когда становится слишком жарко или слишком холодно.

Например, если ваша текущая система включает в себя централизованный котел, который обеспечивает тепло и горячую воду, и у вас есть одностенный термостат, скорее всего, вы отапливаете незанятые помещения.

Учитывая, что более  половина энергии в вашем доме  используется для отопления и горячего водоснабжения, если вы объедините TRV с полным набором  контроллеров отопления  , включая таймеры и комнатные термостаты, вы сможете существенно сэкономить на общая стоимость отопления.

Экономия энергии с помощью термостатических радиаторных клапанов оценивается на уровне  40% ; однако эти цифры зависят от многих переменных, включая эффективность радиатора, изоляцию и место установки TRV.

Вся хитрость заключается в том, как вы «зонируете»  систему отопления вашего дома.

У большинства людей температура в гостиной установлена ​​на комфортный  21-22 °C – таким образом, когда они устраиваются на ночь перед очками, им хорошо и уютно.

Но в спальне, где отопление включено более чем на 20  градусов, будет слишком душно даже для самого холодного человека, и здесь TRV вступает в свои права.

Управление этими различными зонами в вашем доме позволяет повысить эффективность отопления. Установка для каждого помещения отдельной температуры сэкономит вам деньги, и никогда не будет времени, когда вы без необходимости нагреваете пространство, которое не используется.

Могу ли я установить TRV в каждой комнате?

Строительные нормы  гласят, что системы отопления в жилых домах имеют минимальный набор средств управления.

Для системы, в которой используется комбинированный (комбинированный) бойлер , это делается с помощью таймера или комнатного термостата, а различные настройки обогрева отдельных помещений обычно достигаются с помощью TRV.

Стандартная практика заключается в том, чтобы оставить один радиатор без установленного термостатического клапана радиатора и оставить этот прибор постоянно включенным.

Если ваш котел оснащен расходомером, который определяет, когда все вентили вашего радиатора закрыты, вы можете установить TRV на каждый радиатор, если хотите.

Вы можете оставить любой радиатор без ТРВ, но для вас имеет смысл выбрать радиатор в помещении с настенным термостатом.

Поскольку ваш основной термостат отопления напрямую связан с вашей системой котла – связь, которую вы будете использовать для включения или выключения отопления – наличие TRV в том же помещении будет означать, что они будут бороться за контроль над тем, насколько горячим или холодным ваш комната будет – в результате чего-то вроде  Термо-Спат .

В этом случае вы можете включить свой настенный термостат, чтобы избавиться от холода в помещении, только чтобы обнаружить, что термостатический клапан на ближайшем радиаторе расширяется, перекрывая подачу горячей воды к радиатору, охлаждая комнату. и превращая все это в бессмысленное занятие и пустую трату времени.

Это одна из причин, по которой термостат котла часто можно найти в коридоре дома.

В этом помещении, которое очень редко нагревается до постоянной температуры, есть смысл оставить свой радиатор ТРИ свободным.

В конце концов, прихожая обычно представляет собой проход между нижним и верхним этажами и чаще всего представляет собой пространство, не требующее большого количества отопления.

Маловероятно, что вы проведете там много времени — если только у вас нет огромного декадентского пространства — поэтому отсутствие здесь TRV будет означать, что другие помещения могут воспользоваться всеми преимуществами — вместо этого установите радиатор в прихожей с ручным клапаном. будет означать, что вы можете настроить его мощность в соответствии с погодой в этот день.

Если у вас есть настенный или комнатный термостат, который регулирует мощность вашей котельной системы в помещении, в котором вы проводите много времени (например, в гостиной или кухне-столовой), возможно, не рекомендуется устанавливать здесь TRV, и если вы уже есть один в этом месте, возможно, стоит потратить время на его удаление и вместо этого подключить простой ручной клапан.

Проблемы с термостатическим клапаном радиатора

Несмотря на то, что они могут оказаться довольно удобными элементами комплекта, TRV относительно примитивны, особенно по сравнению с более новыми  умные устройства управления отоплением  , доступные на рынке.

Их простота, тем не менее, означает, что не должно быть слишком сложно диагностировать какие-либо проблемы, если они начнут подводить вас, что они иногда имеют тенденцию делать.

Наиболее распространенная и регулярно возникающая проблема с термостатическим клапаном радиатора заключается в том, что клапан или головка клапана начинает заедать или заедать.

Они останутся открытыми или закрытыми и могут произойти, если настройка клапана не изменялась в течение некоторого времени, например, в конце долгого жаркого лета.

Это довольно простое решение, которое не должно привести к тому, что вам придется расстаться с дополнительными деньгами, при условии, что штифт в клапане не вышел из строя, а головка клапана не является полностью неподвижной.

Что вам нужно сделать, так это повернуть TRV на максимальное значение — это обычно отображается как цифра 5 — чтобы полностью открыть клапан, а затем снять верхнюю часть TRV, открутив большое регулировочное колесо прямо над хвостовиком радиатора ( это должно быть довольно легко сделать и, скорее всего, для этого не потребуется гаечный ключ).

После удаления вы должны увидеть маленький металлический штифт, который обычно перемещается вверх и вниз.

Если он немного тугой и мешает правильному открытию клапана, просто распылите на него надежное средство WD40 и несколько раз поработайте вверх-вниз, чтобы попытаться немного его ослабить. .

Если со штифтом все в порядке, возможно, вышел из строя восковой или жидкостный картридж в верхней части TRV, и вам необходимо приобрести новую головку термостатического клапана радиатора.

Если штифт в клапане не сдвинется с места, забудьте об этом, вам нужно будет купить новый комплект, и вам нужно будет  слить воду из вашей системы отопления .

Мой TRV не работает должным образом

Если вам когда-либо кажется, что ваш TRV работает неправильно, эти проблемы обычно можно устранить с помощью небольших корректировок.

Иногда может случиться так, что из-за сквозняка TRV считает, что в вашей комнате холоднее, чем на самом деле — это особенно часто встречается, если у вас есть дверь рядом с радиатором.

И наоборот, TRV может быть заблокирован предметом мебели, поэтому воск или жидкость, определяющая, когда штифт поднимается и опускается для регулировки температуры, не смогут работать правильно.

Поэтому важно убедиться, что вы делаете все возможное, чтобы обеспечить правильное положение вашего TRV и отсутствие чрезмерного влияния других факторов, которые мешают ему работать наилучшим образом.

Как показано на изображении выше, эта крышка радиатора, возможно, препятствует оптимальной работе TRV, поскольку она блокирует любую тягу или поток воздуха к клапану, что может привести к неправильной работе клапана и отсутствию нагрева помещения ну как вам угодно.

В этом случае вам может потребоваться провести несколько отдельных тестов, чтобы убедиться, что вы получаете горячие и удобные радиаторы, когда крышка на месте.

Хотите верьте, хотите нет, но наиболее распространенная причина неправильной работы термостатического клапана радиатора заключается в том, что он был установлен на неправильный номер или полностью отключен.

Клапаны настраиваются путем поворота ручки управления в нужное положение для достижения желаемой температуры в помещении – против часовой стрелки для увеличения и по часовой стрелке для уменьшения.

Теперь нагрев помещений может занять некоторое время, поэтому установка правильной температуры в вашем TRV – это не ночной процесс, на это может уйти несколько дней.

Для этого полностью откройте вентиль, включите отопление и дайте ему поработать некоторое время, чтобы убедиться, что оно стабилизировалось. Если в этот момент вы чувствуете, что в вашей комнате слишком жарко, уменьшите TRV на одну отметку, а затем снова проверьте температуру на следующий день.

Если вы чувствуете, что в вашей комнате стало слишком холодно, просто отвинтите вентиль на одну отметку и повторяйте этот процесс до тех пор, пока температура не станет правильной и комфортной.

Что означают цифры на TRV?

Вопреки распространенному мнению, цифры на вашем TRV не отражают конкретную температуру в помещении, потому что, как я уже упоминал, температура, при которой работает клапан, зависит от температуры воды, воздушного потока вокруг клапана, размера комнаты и потери тепла в этом помещении через стены, окна и полы.

Таким образом, для достижения одинаковой температуры в разных комнатах нередко используются очень разные настройки.

Если у вас есть комната, отапливаемая двумя отдельными радиаторами, два TRV будут взаимодействовать, конкурируя между собой за то, насколько жарко или прохладно в комнате.

Если у вас есть это в любом месте, это может быть немного неудобно, но вы всегда должны начинать с клапанов с соответствующими настройками.

Затем, если вы обнаружите, что температура неравномерна, попробуйте отрегулировать настройки клапана в самой холодной части помещения. Если у вас есть это право — и, как я уже сказал, это может быть непросто — TRV можно отрегулировать вместе, и вы должны легко достичь оптимальной температуры в этом пространстве.

Что нужно помнить о термостатических клапанах

В завершение я просто решил дать вам краткий обзор того, что вам нужно помнить о термостатических радиаторных клапанах –

• TRV чувствуют температуру воздуха вокруг радиатора и регулируют тепло вывод соответственно.
• Они могут быть заполнены воском или жидкостью и будут расширяться или сжиматься в зависимости от температуры окружающей среды в помещении.
• Чтобы обеспечить их правильную работу, важно убедиться, что они не заблокированы мебелью и занавесками.
• Вы можете рассчитывать заплатить около фунтов стерлингов 20-30 за хорошее соотношение цены и качества TRV.
• Вы можете установить его самостоятельно или доверить это профессионалу.
• Они МОГУТ и БУДУТ помочь вам сэкономить деньги, если вы будете использовать их с умом.
• Вероятно, вам не следует использовать их в ванных комнатах и ​​уж точно не следует размещать их в одной комнате с термостатом котла.
• У нас есть удивительный ассортимент  термостатических радиаторных клапанов на BestHeating.com

Итак, вот, это было наше краткое руководство по TRV и тому, как максимально использовать их вместе с вашим новым радиатором. Надеюсь, вы узнали то, что вам нужно. До следующего раза…

Джон Лоулесс

Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating. Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением. Он также победит вас в любом виде спорта, в котором используется кий!

Что такое термостатический вентиль радиатора?

Знакомство с термостатическим клапаном радиатора

Термостатический клапан радиатора представляет собой механическое устройство, которое регулирует поток при комнатной температуре. Когда помещение нагревается, TRV начинает уменьшать поток. Когда помещение остывает, TRV позволяет увеличить поток. А термостатический вентиль радиатора  может управлять одним или несколькими нагревательными приборами в зоне.

Термостатические радиаторные клапаны представляют собой обесцененные гидравлические компоненты. И все же они такие обычные, дешевые и ценные. Мы все обеспокоены электронным управлением для системного зонирования. В большинстве систем есть клапаны или насосы. Поместите низковольтный термостат в место, которое лучше всего обозначает температуру в этой зоне.

Исторически считается, что TRV были изобретены Danfoss еще в 1943. TRV могут управлять теплоотдачей от радиаторов. Это помогает стабилизировать систему и обеспечить покомнатное зонирование. Большинство ТРВ были установлены на радиаторе. Это была одна из самых распространенных конфигураций. Сегодня TRV подходят для большинства приложений.

Из сантехнических деталей

Мы можем установить термостатический радиаторный клапан в системе водяного или парового отопления  на радиатор. Это может обеспечить больший контроль температуры и комфорта в этой комнате или пространстве.

Замена ручного управления отоплением на TRV требует гораздо больше времени. По оценкам, это экономит не менее 620 фунтов углекислого газа в год. Они также бюджетны и эффективны. Благодаря TRV вы будете использовать тепло только тогда, когда оно вам нужно. Это может уменьшить счета за отопление до 17 процентов в год.

С 2012 года стали популярны электронные термостатические радиаторные клапаны, в которых используется электронное измерение температуры. Радиаторы запрограммированы на разную температуру в разное время суток. Великолепие термостатического радиаторного клапана в том, что он не нуждается в регулировке при колебаниях наружной температуры. В ТРВ есть термочувствительный элемент. Он автоматически адаптируется к изменяющейся температуре и дольше сохраняет нагрев радиатора.

испытание на герметичность

Установка термостатического клапана радиатора

TRV устанавливаются на радиаторы и конвекторы для регулирования  комнатной температуры . Клапаны работают автоматически. Они состоят из двух частей: датчика и корпуса клапана. Корпус клапана устанавливается непосредственно на радиатор или подводящую трубу. Датчик крепится к корпусу клапана.

Датчик может быть встроенным или выносным. Выносной датчик удобен, если радиатор находится за экраном/крышкой. В противном случае это может привести к неточным показаниям комнатной температуры. Датчик работает по принципу газонаполненного сильфона. Температура газа нагревается по мере повышения температуры в помещении, которое расширяется. Это вызывает перемещение штифта в корпусе клапана. Уменьшает количество воды расход  через радиатор. Поворот чувствительного элемента может изменить расстояние между штифтом/заглушкой и сильфоном.

Корпус клапана поставляется с ограничителем клапана. Он может ограничивать максимальный расход воды через радиатор.

From dereton33

Термостатические радиаторные клапаны повышают эффективность системы отопления. Предположим, у вас на кухне есть радиатор. Вы можете включить в него TRV. Если ваш термостат установлен на 72 по Фаренгейту в вашей гостиной, а на кухне есть духовка, скорее всего, вам не нужен кухонный радиатор, чтобы откачивать больше тепла. Вы можете использовать термостатический вентиль радиатора, чтобы уменьшить нагрев кухонного радиатора во время приготовления пищи. Хорошим вариантом для этого являются программируемые термостатические радиаторные клапаны.

Эти TRV состоят из двух частей: термостатической головки и корпуса клапана . Термостатическая головка содержит привод, который увеличивает и сжимает при повышении и понижении температуры. Внутри корпуса клапана находится подпружиненный плунжер. Он может открывать и закрывать подачу воды в радиатор. Когда эти два устройства соединяются вместе, поток тепла в радиатор самопроизвольно регулируется в соответствии с температурой в помещении. Клапан закрывается после достижения желаемой температуры, и радиатор перестает нагреваться. После этого область становится спокойной, и клапан открывается. Радиатор снова начинает нагреваться.

Рукоятка термостатической головки может регулировать расстояние, на которое должен расширяться привод. Это помогает закрыть клапан. Большинство TRV имеют расстояние по шкале от 1 до 5. Здесь 1 представляет наименьшее расстояние, а пять — наибольшее. Если зазор высокий, в помещении будет теплее. Должно быть, это произошло до закрытия клапана. Термостатические клапаны предназначены для защиты от мороза. Они пропускают небольшую порцию воды, когда в помещении холодно.

испытание на утечку воздуха

Типы радиаторных клапанов

Термостатические радиаторные клапаны:  ТРВ измеряют температуру в помещении. Они могут адаптировать мощность радиатора в зависимости от того, насколько жарко или холодно в помещении.

Ручные вентили радиатора – это просто. С его помощью мы можем включать и выключать радиатор.

Клапаны для радиаторов Н-блока – работают с радиаторами центрального подключения и полотенцесушителями. Они удобны в установке. Эти клапаны скроют трубы радиатора и создадут стильную отделку.

Угловые радиаторные клапаны – эти клапаны известны как радиаторные клапаны с плоской передней частью. Они помогут вам сэкономить место. С их помощью можно выразить стильный дизайн.

В зависимости от того, откуда идет наш трубопровод, например, от пола, от стены и т. д. Существуют различные клапаны, отвечающие нашим требованиям.

Угловые радиаторные клапаны:  Это самый популярный тип клапанов. Эти клапаны соединены с радиатором центрального отопления трубы под «углом», обычно около 90 градусов. Если трубопровод выходит из стены или из-под половиц, лучше всего использовать эти клапаны. Нам нужен угол, чтобы правильно разместить трубы во входном патрубке радиатора. Эти клапаны оставляют менее заметные трубопроводы, чем альтернативы с прямыми клапанами. Это делает их идеальными для более простых установок.

Радиаторы углового типа

Прямые радиаторные клапаны: «Вода течет прямо» внутри этих клапанов. Поток не направлен, не отвлечен и не циркулирует под углом. Эти клапаны не имеют изгибов или искривлений. Обычно они соединяются от пола горизонтально. Вы можете использовать эти клапаны, если ваш  трубопровод проходит вдоль стены и прямо в радиатор. Вы можете использовать их также, если трубопровод идет прямо вверх и выходит из пола. В любой ситуации необходимо обеспечить эффективную работу отопления.

испытание прямого клапана радиатора

Клапаны H-Block:  Эти клапаны подходят для использования с радиаторами центрального или среднего подключения. Клапаны H-Block гораздо проще устанавливать и снимать. Их легче заменить, чем стандартные прямые и угловые клапаны. Это делает это более стильным и удобным для вашего домашнего отопления.

Клапан радиатора H-блока

Угловые клапаны радиатора:  Угловые клапаны радиатора известны как плоские передние клапаны. Угловой вентиль радиатора не будет выступать из нижней части радиатора. Вы должны быть осторожны при выборе этого типа клапана, в зависимости от положения вашего радиатора. Регулировка может быть более неудобной, чем просто использование углового клапана.

Ручные радиаторные клапаны:  Ручной радиаторный клапан является наиболее распространенным типом. Он работает очень похоже на водопроводный кран. Включаем его, чтобы вода прошла в радиатор. Когда он коснется ожидаемой температуры, мы можем выключить его. Было бы лучше быть очень осторожным с 9счет за отопление 0243  при использовании ручного вентиля радиатора. Мы часто начинаем забывать их выключать.

Эти ручные клапаны доступны как в прямом, так и в угловом исполнении. Они, как правило, легче, не имеют циферблата и выглядят как корабль. Ручные радиаторные клапаны могут контролировать температуру и поток воды, протекающий через них, как TRV. Исключением является то, что у них нет циферблата, который управляет радиатором для установки температуры. Эти клапаны работают как выключатель. Они позволяют нам отключить их радиатор без отключения системы центрального отопления.

Термостатический клапан

Как выбрать лучший радиаторный клапан ?

Выбор клапана радиатора зависит от личного стиля и предпочтений. Размер арматуры не всегда необходим. Внешний вид готового радиатора имеет важное значение для выбора радиаторного клапана. Следует учитывать ширину соединений и длину трубопровода в миллиметрах. Имеются трубы диаметром от 8 мм до 28 мм. Существуют различные адаптеры и соединители, которые можно использовать с трубопроводами такого размера. Перед покупкой радиатора и клапанов лучше узнать размер трубопровода.

Эксперты всегда предлагают клапан радиатора, который должен быть практическим. Таким образом, мы должны измерить наши трубопроводы и выбрать наши радиаторы. После этого мы решим, нужен ли нам ручной или термостатический.

Угловые радиаторные клапаны подходят для придания радиатору элегантного завершающего штриха. Этот клапан работает как с современными, так и с традиционными стилями. Клапан h-Block также очень модный. У него есть прекрасный способ спрятать трубы. Он создает бесшовную отделку вашего домашнего отопления .

Чертеж клапана TRV

Выбор лучшего термостатического клапана радиатора

Отличный способ регулировки температуры в различных помещениях заключается в том, что TRV могут стать бесполезными, если они используются неправильно. Например, TRV можно установить на радиатор, за исключением настенного термостата. Если есть настенный термостат, TRV не следует устанавливать. Это происходит из-за конфликта между двумя термостатами. Эти два термостата будут бороться за увеличение или уменьшение количества тепла, необходимого для обогрева помещения. Мы должны избегать этого.

Также не рекомендуется устанавливать термостатические радиаторные вентили в ванной или душевой. Тепло от душа может отключить TRV.

Принцип работы термостатического радиаторного клапана

Классический термостатический радиаторный клапан имеет пробку. Он сделан из воска, который расширяется или сжимается при температуре окружающей среды. Эта заглушка соединена со штифтом, соединенным с клапаном. При повышении температуры соседней области клапан медленно закрывается. Он ограничивает количество горячей воды, поступающей в радиатор. Никакой материал не должен покрывать клапан. Он работает, чувствуя температуру окружающего его воздуха. Радиатор всегда будет горячим, если мы снимаем контроллер с клапана.

Следует помнить, что термостатический вентиль радиатора и термостат котла не должны устанавливаться в одном месте. TRV выключит радиатор, если температура TRV ниже температуры термостата котла. Если температуры TRV и термостата установлены одинаково, может возникнуть ненормальное поведение. Оба устройства попытаются контролировать температуру в помещении.

Смесительный клапан

Проблемы и их устранение

Термостатические радиаторные клапаны просты по конструкции и функционируют. Не должно быть так сложно диагностировать какие-либо проблемы.

Наиболее распространенная и часто встречающаяся проблема термостатического клапана радиатора связана с головкой клапана. Головка клапана начинает заедать или заедать. Это происходит при открытии или закрытии клапана. Это происходит из-за неправильной регулировки клапана. Это может произойти в конце продолжительного жаркого лета. У него есть простое решение, которое не будет стоить никаких денег. Вам нужно повернуть TRV в верхнее положение. Обычно это обозначается цифрой 5. Вам нужно полностью открыть клапан, а затем устранить верхнюю часть TRV. Это нужно сделать, открутив большую регулировочную ручку над хвостовиком радиатора. После разрушения вы можете увидеть небольшую металлическую булавку, которая обычно двигалась вверх и вниз. Если все в порядке, возможно, вышел из строя картридж с жидкостью в верхней части TRV. В этот момент вам нужно купить новую головку термостатического клапана радиатора.

From Trade Radiators

Если штифт в клапане не двигается, вам необходимо приобрести новый комплект. Также необходимо слить воду из системы отопления.

Почему TRV не работает должным образом?

Это может произойти из-за сквозняка. Иногда TRV считает, что в вашей комнате холоднее, чем есть на самом деле. Это может произойти, если у вас есть дверь рядом с радиатором .

Предмет мебели или что-то еще может блокировать TRV. Если это произойдет, воск или жидкость не будут работать должным образом. Поэтому очень важно обеспечить правильное положение TRV.

Во многих случаях крышка радиатора мешает TRV функционировать в лучшем виде. Он может заблокировать сквозняк или воздушный поток  к клапану, что может привести к неправильной работе клапана. В результате область не будет нагреваться так, как вы ожидаете. В этом случае вам нужно запустить несколько тестов, чтобы убедиться, что радиаторы горячие и удобные, когда крышка на месте.

Эксперты говорят, что наиболее распространенной причиной неработающего термостатического вентиля радиатора является неправильно установленный номер. Клапаны всегда настраиваются поворотом ручки управления в нужное положение. Он может обеспечить любимую комнатную температуру. Процесс идет против часовой стрелки для увеличения и по часовой стрелке для уменьшения. Может потребоваться время, чтобы быть точным и правильным, чтобы убедиться, что ваш TRV имеет правильную температуру, а это не ночной процесс. Для этого нужно полностью открыть вентиль. Затем запустите нагрев и дайте ему поработать некоторое время, чтобы убедиться, что он стабилизировался. Если в комнате становится слишком жарко, вы должны уменьшить TRV на одну отметку. Было бы лучше, если бы вы перепроверили температуру на следующий день. Если в помещении становится слишком холодно, отвинтите вентиль на одно место. Вы должны повторять этот процесс до тех пор, пока температура не станет точной и спокойной.

запасные части TRV

Как работают термостатические радиаторные клапаны

Если у вас есть термостатические радиаторные клапаны (TRV) и вы хотите знать, как извлечь из них максимальную пользу, или если вы планируете инвестировать в некоторые из них, вот подробное руководство по TRV, как они работают и как их исправить, если что-то пойдет не так.

Что такое трв?

Термостатические радиаторные клапаны (ТРВ) — это простой и недорогой способ раздельного регулирования температуры воздуха в отдельных комнатах вашего дома. Основное преимущество термостатических радиаторных клапанов заключается в том, что они автоматически обеспечивают контроль температуры в помещении и помогают более эффективно обогревать помещение, что экономит ваши деньги на счетах за отопление — ЕСЛИ вы правильно их настроите.

Что такое радиаторный клапан

Если у вас есть термостатические радиаторные клапаны или TRV, вы обычно найдете их сбоку от радиаторов. Клапан управления радиатором выглядит как цилиндрический циферблат с цифрами от 0 до 6, который можно поворачивать вручную. При правильной настройке радиаторные клапаны позволяют вам иметь один централизованный котел, обеспечивающий тепло с разным уровнем тепла в разных комнатах вашего дома.

TRV состоит из двух частей; головка термостатического клапана (с циферблатом) и корпус клапана под ним, который крепится к трубе, идущей от котла и идущей к радиатору.

Как работают термостатические радиаторные вентили?

В зависимости от того, как вы отрегулируете клапан, он регулирует поток воды, поступающей в ваш радиатор из бойлера.

При нагревании помещения капсула в головке клапана расширяется, что приводит к перемещению штифта в корпусе клапана, что приводит к его закрытию, что означает, что в радиатор поступает меньше горячей воды. По мере того, как комната затем охлаждается, капсула в головке снова сжимается, вытягивая штифт из корпуса клапана, позволяя горячей воде снова попасть в радиатор.

Два типа конструкции TRV

Термостатические радиаторные клапаны бывают двух основных конструкций: с восковой или жидкостной капсулой.

• Жидкостная конструкция TRV

Жидкостный термостатический радиаторный клапан является технически более эффективной моделью, так как жидкость более чувствительна к изменениям комнатной температуры, чем парафин. Это означает, что ваша комната нагревается быстрее.

• Восковая конструкция TRV

Восковая капсула в старых TRV медленнее расширяется и сжимается в зависимости от комнатной температуры и, следовательно, дешевле.

Сколько стоит термостатический радиаторный клапан?

Стандартные TRV будут стоить около 10–30 фунтов стерлингов каждый. Умный TRV может стоить намного дороже, начиная с 50 фунтов стерлингов.

Почему термостатические радиаторные вентили — хорошая идея?

TRV помогают экономить энергию и деньги
Потенциал энергосбережения термостатических радиаторных клапанов является их основным преимуществом. Если вы правильно настроите свои TRV, вы сможете контролировать температуру в отдельных помещениях и сэкономить деньги, избегая перегрева, обычно вызываемого ручными клапанами.

Цифры на клапане относятся к температуре радиатора?

Нет. Цифры на термостатическом клапане указывают температуру в помещении, а не рад. Большинство людей понимают это неправильно, так что не волнуйтесь, если вы ошиблись!

Суть TRV в том, что он определяет температуру окружающей среды в конкретном помещении, в котором он находится, и, следовательно, пропускает более или менее горячую воду из котла в соответствующий ему радиатор.

Какой номер настройки означает какую температуру?

Ниже приведено приблизительное значение температуры в помещении, обозначенное номером настройки:

• 0 = Выкл.
• * = 7°С
• 1 = 10°С
• 2 = 15°С
• 3 = 20°С
• 4 = 25°С
• 5 = 30°С

Какая оптимальная настройка для моего радиатора?

Не включайте радиаторы до 11 (ну 6) зимой! Идеальная настройка на самом деле 2 или 3. Так что установите ее там, оставьте, и вы будете приятно удивлены, что она отлично справляется со своей задачей. Все что больше – пустая трата времени.

Что такое интеллектуальные TRV?

Интеллектуальные термостатические радиаторные клапаны представляют собой электронные термостаты, которыми вы можете дистанционно управлять, чтобы контролировать температуру в ваших отдельных комнатах и ​​регулировать ее со своего смартфона. Со всем этим дополнительным контролем они явно дороже, чем традиционные TRV!

Как починить термостатические клапаны

Редко возникают проблемы с TRV, но с ними можно столкнуться. Вот краткое изложение возможных проблем и способов их устранения:

Мой термостатический вентиль радиатора застрял

Залипание клапана, вероятно, является наиболее распространенной проблемой, с которой вы сталкиваетесь при использовании TRV. Независимо от того, застрял ли он в открытом или закрытом положении, это вызывает настоящие хлопоты. Обычно вы обнаружите, что он застрял после длительного периода отсутствия регулировки – либо после долгой холодной зимы, либо после долгого жаркого лета.

Как это исправить:
1. Установите TRV на максимальное значение.
2. Вручную открутите гайку для снятия термостата. Под ним находится поршень, который в этот момент обычно пружинит, и вы сможете плавно толкать его вниз и снова вверх (в идеале).
3. Возьмите баллончик WD40 и распыляйте немного, пока поршень снова не начнет двигаться плавно.
4. Если поршень не ослабляется, вам придется заменить TRV.

Как этого избежать:
Поддерживайте свой TRV в идеальном состоянии, время от времени смазывая поршень клапана WD40 – возможно, раз в год перед большим включением отопления. Это защитит его от прилипания.

Термостатический клапан не включается или не выключается

Если поршень двигается плавно, но ваш TRV не работает, скорее всего, его компоненты изношены или сломаны. Это более вероятно, если это старый TRV, поэтому замените его на новый.

Как этого избежать:
Возможно, вентиляционные отверстия головки клапана забиты пылью и другим мусором. Когда это происходит, воздух препятствует попаданию воздуха в капсулу с жидкостью или воском (что искажает показания). Так что делайте ежегодные проверки и очищайте от пыли или мусора.

Комната недостаточно теплая

TRV должны располагаться в месте свободного движения окружающего воздуха, чтобы он мог правильно контролировать температуру воздуха, TRV, которые расположены в закрытых помещениях или за длинными шторами, могут страдать от преждевременного закрытия, что не позволяет попасть в помещение его идеальная температура.

Расположение TRV

Очевидно, что TRV должны быть установлены на входе или выходе из радиатора, более старые TRV имели стрелку направления, указывающую направление потока, с которым они работают, если TRV был установлен с неправильным направлением потока можно было услышать неприятный стук в направлении, когда клапан пытался закрыться. Современные TRV являются двунаправленными, что означает, что они будут работать правильно независимо от направления потока.

TRV должны быть установлены на каждом радиаторе, за исключением эталонного радиатора или радиатора в том же месте, что и комнатный термостат. Важно, чтобы эталонный радиатор контролировался только клапанами крыльчатки и позволял комнатному термостату правильно управлять всей системой отопления.

TRV не следует устанавливать на все радиаторы, если между подачей и обраткой не установлен подходящий системный байпас, а также подходящая системная блокировка, устройство, отключающее отопление после достижения заданной температуры, например, комнатный термостат. установлены.

Мы уже в пути

Теплый, хорошо проветриваемый дом — это счастливый дом, поэтому, если вам нужна помощь в ремонте радиаторов, котла или сантехники, мы предлагаем разовый ремонт. Если вы хотите быть спокойны за маленькие сантехнические сюрпризы жизни, взгляните на нашу страховку на котел и страхование от поломок отопления.

Часто задаваемые вопросы

Стоит ли приобретать термостатические радиаторные вентили?

Безусловно. Вы можете установить комнатную температуру для отдельных комнат в вашем доме или собственности, что сделает их энергоэффективными и значительно сэкономит деньги.

На что должны быть настроены радиаторные термостаты?

Не включайте радиаторы до 11 (ну 6) зимой! Идеальная настройка — 2 или 3 (15–20°C). Так что установите его там, оставьте, и вы будете приятно удивлены, что он отлично справляется со своей задачей. Все что больше – пустая трата времени.

Какая температура 3 на радиаторе?

Ориентировочно настройка «3» составляет около 20 градусов по Цельсию, что является довольно идеальной комнатной температурой – 18-21°C

назначение, принцип работы + установка

Стандартную систему отопления нельзя назвать гибкой . Для регулировки параметров батареи придуманы различные приспособления.

Одним из таких устройств является термостатический клапан для радиаторов отопления. Используется для регулирования теплоотдачи системы в зависимости от погодных условий. В этой статье мы разберем устройство и принцип работы термоклапана, познакомимся с существующими разновидностями и основными производителями.

Также даем рекомендации по установке, снабжая материал наглядными фото и видео обзорами по установке и быстродействию устройств различных марок.

Содержание статьи:

• Зачем нужен термостатический клапан?
• Устройство и особенности устройства
  • Как устроен термоклапан?
  • Принцип работы устройства
• Разбираемся с типами устройств
• Особенности установки и подключения задвижки
  • Нюансы монтажа однотрубных и двухтрубных систем
  • Правила наладки работы устройства
  • Частые ошибки монтажа и возможные проблемы
• Выводы и полезное видео по теме

Зачем нужен термостатический клапан?

Клапан решает две задачи: поддерживает температуру в помещении на комфортном уровне и экономит электроэнергию.

Но чтобы он действительно справлялся с такими функциями, нужно понимать, в каких случаях уместно устройство и как его правильно установить.

Если посреди зимы есть необходимость открыть окна, чтобы температура в помещении упала до приемлемого уровня, обязательно нужен термостат. Но не поможет, когда аккумуляторы еле теплые – с ним может стать еще холоднее.

Во втором случае лучше попробовать иначе отрегулировать температуру в помещении: изменить объем теплоносителя в каждом радиаторе, отрегулировать работу котла (для большой площади), выбрать или отрегулировать работу существующий.

Цена терморегулятора варьируется в пределах нескольких сотен рублей (200-600), поэтому переоборудование системы отопления обойдется недорого. Но есть и дорогие модели

В качестве временной меры можно использовать контрольную арматуру. А вот шаровые краны для этой цели использовать не рекомендуется.

Устройство и особенности устройства

Рассмотрим, как работает термостатический клапан и по какому принципу.

Как устроен термоклапан?

Устройство состоит из двух основных рабочих органов – клапана и . Первый чаще всего изготавливается из латуни, иногда никелируется, его нижняя часть перекрывает патрубок, а верхняя продолжает нажимной шток и пружину.

Клапаны могут быть бронзовыми (никелированными или хромированными), а также из нержавеющей стали. Последние редки и дороги.

Что происходит внутри клапана? В головном устройстве присутствует чувствительный элемент. Находится в полости с газом или жидкостью (сильфон).

Нагрев вызывает расширение в этой среде, элемент выдвигается вперед, давит на шток, пружину, а затем и на клапан. Сила давления определяет степень перекрытия.

На рисунке показано устройство с жидкостью в сильфоне. Газовые термостаты быстрее реагируют на изменение температуры (5-10 минут), но и стоят дороже. Особой разницы от этого при эксплуатации нет

Дополнительным элементом термостата является заглушка или ручка со шкалой. Некоторые устройства имеют электронное управление.

Принцип работы устройства

Рассмотрим подробнее принцип работы термостатических вентилей для аккумуляторов. Механика их действия выглядит так: при изменении температуры теплоносителя или окружающей среды на эти колебания реагирует газ или жидкость в головке.

Чувствительный элемент воздействует на нажимной шток, и он перемещается вверх или вниз. При движении штока вниз клапан перекрывает поток теплоносителя, что останавливает поступление тепла, замедляет скорость циркуляции. Батарея не получает тепла, поэтому температура в помещении не повышается.

И здесь важно отличать термостатический клапан от регулирующего. Последнее может уменьшить пропускную способность клапана и таким образом регулировать температуру аккумуляторов.

При повороте регулятора или вводе цифрового значения на панели пользователь задает начальное значение давления в термоголовке, под которое она «подстраивается» в процессе работы

Клапан регулирующий не имеет термоголовки. Термостат открыт или закрыт, управляется термоголовкой, не изменяет объем теплоносителя, а только включает и выключает его подачу

Рассмотрим принцип работы термоклапана на примере. Итак, выставляем в устройстве рекомендуемую температуру 20 градусов. Обычно это третья или самая большая точка на шкале регулятора.

Что происходит внутри устройства? Если окружающий воздух нагревает головку до 21 градуса, т. е. повышает заданную температуру на 1 градус, прижимает шток, поступление охлаждающей жидкости в аккумулятор полностью перекрывается клапаном.

Радиатор не нагревается, температура в помещении начинает снижаться. При температуре окружающего воздуха до 19градусов открывается термоклапан, аккумулятор начинает нагреваться.

Имеем дело с типами устройств

По способу регулировки клапаны делятся на механические и автоматические . Первые требуют ручного вращения механизма сужения воздуховода в трубах.

Оба устройства выполняют одинаковую функцию – регулируют подачу охлаждающей жидкости к радиатору в соответствии с заданными пользователем параметрами, но использование автоматики менее хлопотно

Автоматические модели не требуют ручной настройки. При снижении температуры вокруг термостата они самостоятельно фиксируют ее и регулируют подачу теплоносителя.

Производители предлагают разные конструкции термостатов:

• Обычный для двухтрубных систем – самое простое устройство. При необходимости гидравлической увязки радиаторов в одну ветку рекомендуется добавить запорно-регулирующий вентиль на подаче (обратке) в контур.
• Со скрытой и открытой гидравлической надстройкой – в таких устройствах есть муфта с внутренним штоком, поэтому возможна гидравлическая регулировка.
• Для однотрубных самотечных систем – за счет увеличенного прохода пропускная способность данных устройств увеличена до 5,1 м ³ /час, поэтому их можно устанавливать в безнапорных системах.
• 3-ходовые для байпасных контуров – способны регулировать и распределять теплоноситель совместно с . Когда заданная температура достигает клапана, теплоноситель направляется в байпас; при его падении байпас частично перекрывается.

Процент термоклапанов для двухтрубных гораздо больше, чем для однотрубных, а последних в нашей стране около 80%.

Это связано с тем, что устройство изначально было придумано для первых, где теплоноситель распределяется по приборам принудительно под высоким давлением. Предварительная настройка клапанами предназначена для равномерного распределения давления по всей системе.

Клапаны для однотрубных клапанов есть только у некоторых производителей – Heiz, Danfoss, Heimeier, Oventrop.

В схемах с одной трубой нельзя использовать обычные «двухтрубные» термостаты : у них меньшая пропускная способность, они способны работать только при большой разнице давлений на подаче и обратке, поэтому будет риск перенаправления теплоносителя в байпас.

Внешне «однотрубные» клапаны больше по размеру.

Клапаны трехходовые целесообразны в схемах с твердотопливным котлом, а также для разделения потоков, обводки радиаторов. Устройство также можно использовать в однотрубной разводке

Термостатические клапаны также различаются по форме. Они бывают прямыми, угловыми или идут в гарнитурах с перемычками для труб. Прямые подходят на обычные батареи. Уголки нужны в схемах с нижним присоединением труб, когда СО частично маскируется под пол.

Отдельным типом термоклапанов являются электронные. Они имеют более широкий функционал, чем обычные. С их помощью можно установить разную температуру в помещении на каждый день недели и даже по часам.

Электронные термоголовки дороже и распространеннее обычных: внутри корпуса есть отсек для двух батареек. Имеются модели со съемными и встроенными блоками управления

Электронные термостаты обеспечивают значительную экономию расхода теплоносителя. Если с 8 утра до 6 вечера в квартире или доме никого нет, прибор будет регулярно поддерживать минимальную температуру. А к приходу хозяев прогревает помещение до комфортного уровня.

В продаже имеются клапаны с антивандальным кожухом. Они надежно защищены от неквалифицированного вмешательства и подходят для установки как в доме с маленькими детьми, так и в детских садах, школах.

Особенности установки и подключения клапана

Само устройство несложное, но особое внимание необходимо уделить установке и калибровке термостатического клапана на радиаторах. Правильная установка обеспечит точность работы прибора.

Какие факторы учитываются при установке? Вариант термоклапана для одинарной или двойной трубы. Плюс направление движения теплоносителя – он поступает снизу или сверху.

На самом клапане направление движения теплоносителя указано стрелкой. По этому маркеру необходимо установить термостаты на радиаторы, иначе прибор будет работать некорректно

Трубы горячей воды к батарее подводятся по-разному. Это зависит от контура отопления. Места для розеток и термостатов также различны. Общая рекомендация для большинства моделей термостатов — размещать их в пределах 40–60 см от пола.

Алгоритм установки примерно такой:

1. Отключаем радиатор от системы отопления и опускаем воду.
2. Срез горизонтальной трубы снимаем и кран тоже.
3. Термостат также может быть установлен в крышке радиатора, если перед ним установлен запорный вентиль. Или сделать врезку в горизонтальной части трубы перед батареей.
4. Важна герметичность соединений. Мы обеспечиваем его стандартной намоткой ленты ФУМ на резьбовой участок.

Традиционная схема подключения следующая: байпас – – регулятор температуры.

Еще момент: есть такие системы, где в разных комнатах теплоноситель движется в разных направлениях. Особенно это касается П-образных стояков.

Нюансы монтажа однотрубных и двухтрубных систем

В АТ горячая вода циркулирует в одной трубе с последовательно соединенными радиаторами. Трубка охлаждающей жидкости входит в верхнюю часть аккумуляторов. Последняя проходит через установку, выходит снизу с той же стороны и выходит на основную магистраль.

Однотрубная система считается идеальной для частного строительства и многоквартирного дома до 5 этажей. В остальных случаях рекомендуется комплектация двухтрубной СО

В однотрубной системе термостат установлен на нерегулируемый байпас. Эта перемычка объединяет прямую трубу и обратку, поэтому горячая вода свободно движется после того, как давление перекрыто клапаном.

Такую перемычку можно приварить к трубе самостоятельно, для чего подойдет кусок трубы диаметром не более 8 см. В этом случае нужно подготовить отверстия в соответствующих местах.

Стандартные и рекомендуемые схемы установки термостата для однотрубных и двухтрубных СО. На рисунке показано, как подключить клапан с перемычкой (байпас) и нижний клапан

В двухтрубке теплоноситель поступает по одной трубе, а выводится по другой. Байпас не нужен; термостатический клапан должен быть установлен на водопроводной трубе.

Правила настройки работы устройства

После установки необходимо настроить работу устройства. Для этого сначала закройте окна и двери — изолируйте помещение, чтобы предотвратить утечку тепла.

Дальше действуем так:

1. Включаем отопление.
2. Клапан ставим в положение максимальной теплоотдачи, измеряем температуру.
3. Ждем, когда температура в помещении повысится на 5 градусов и станет постоянной.
4. Закройте вентиль и дождитесь комфортной температуры.
5. Далее приоткрываем термостат, пока не услышим шум проходящей воды. Корпус самого устройства должен греться.
6. Последняя позиция, которую нужно запомнить.

В частном доме перед регулировкой необходимо выпустить воздух из батарей. При этом необходимо соблюдать максимальную осторожность, чтобы не было выброса горячего пара.

При подключении к котлу более трех батарей каждый термостат должен открываться на разном уровне, чтобы тепло распределялось равномерно по помещениям

Регулировка начинается с самого холодного помещения. Его нужно хорошо прогреть, чтобы переместить в другие помещения.

Частые ошибки при установке и возможные проблемы

Первая ошибка — вертикальное расположение термоголовки. Проблема в горячем металлическом клапане под головкой: от него вверх идет горячий воздух.

Этот воздух нагревает голову, и он ошибочно выключает радиатор. В итоге батарея почти всегда отключена, помещение не прогревается. Устройство должно быть установлено горизонтально («головой» в помещении).

В инструкции к терморегулятору на схемах показано как и куда его устанавливать в разных случаях, но ни одной схемы с вертикальным расположением нет. Если не получится по вертикали, нужно использовать приборы с выносными датчиками

Вторая ошибка — расположение термостата там, где температура в помещении отличается от реальной. Пример: в нише с батареей. В этом варианте голова всегда будет «горячей».

Существенный сбой в его работе будет присутствовать при размещении штор за плотной тканью, под подоконниками, по краям оконных проемов.

Если термостат нельзя расположить иначе, снова выручит модель с выносным датчиком. Отличаются от обычных устройств наличием капиллярной трубки длиной около 2 метров с датчиком температуры на конце. Можно прикрепить подобное устройство к стене подальше от окна и батареи.

Модели с выносным элементом более точно, чем обычные приборы, определяют температуру за счет расположения на удалении от радиатора, но и стоят они значительно дороже

В продаже также есть головки с выносными регуляторами, установка которых возможна в любом месте на расстоянии до 15 м от батареи и вентиля. Есть электронные головки, которые управляются тепловыми компьютерами.

Термостатический клапан полностью перекрывает подачу охлаждающей жидкости. Если во всех устройствах это будет делаться одновременно, будут проблемы с котлом. Возможным решением являются перепускные клапаны на контурах.

Если в помещении 2-3 радиатора, есть ли смысл ставить термостаты на каждую батарею? Не будет ли между ними конфликта? В этом случае необходимо отбалансировать регулировочные краны (шаровые краны).

Выводы и полезное видео по теме

Что такое термоголовка, зачем она нужна и как она работает.

Анализ готовой системы с термостатическим клапаном.

Эксперимент по скорости отклика термоголовок от 4-х производителей.

Использование термоклапанов для радиаторов позволяет сделать систему отопления максимально гибкой. .

С их помощью можно регулировать температуру отдельных батарей так, чтобы постоянно поддерживать комфортный микроклимат в помещении. Но при этом важно учитывать целесообразность установки таких устройств, правильно их устанавливать и настраивать.

Задумались об установке термоклапана, но хотите уточнить пару моментов по установке? Задавайте свои вопросы под этой статьей – наши специалисты и посетители сайта, использующие такое терморегулирующее оборудование, постараются ответить вам максимально подробно.

Если ваша система отопления оснащена термостатическими клапанами, поделитесь своим мнением с другими пользователями. Расскажите, какого производителя оборудования вы отдали предпочтение, удобно ли им пользоваться, довольны ли вы результатом? Пишите свои рекомендации в комментариях, добавляйте уникальные фото термоклапана.

Описание термостата двигателя — saVRee

Введение

Термостаты регулируют температуру охлаждающей воды двигателя (вода рубашки ) при работающем двигателе. Термостат позволяет двигателю быстро прогреваться в холодном состоянии и поддерживать заданную температуру после ее достижения. Термостаты устанавливаются на многие двигатели внутреннего сгорания (ВС) с водяным охлаждением , как четырехтактные , так и двухтактные .

Термостат двигателя

Компоненты термостата

Главный клапан / первичный клапан

Главный клапан управляет потоком охлаждающей воды двигателя к радиатору. По мере повышения температуры охлаждающей воды клапан постепенно открывается и подает больше охлаждающей воды в радиатор, где она охлаждается.

Компоненты термостата двигателя

Перепускной клапан/вторичный клапан

Когда перепускной клапан открыт, охлаждающая вода обходит радиатор двигателя и циркулирует в замкнутом контуре. По мере повышения температуры охлаждающей жидкости двигателя перепускной клапан начинает закрываться, и охлаждающая вода направляется в сторону радиатора. Двигатель быстро перегревался бы, если бы охлаждающая вода не отводилась на радиатор для охлаждения.

Цилиндр заряда

Цилиндр заряда заполнен воском , который начинает плавиться (переход из твердого состояния в жидкое состояние ) по мере повышения температуры охлаждающей воды двигателя. Расплавление парафина приводит к закрытию перепускного клапана и открытию основного клапана; это приводит к тому, что охлаждающая вода направляется к радиатору. Когда температура охлаждающей жидкости ниже, т. е. когда двигатель холодный, парафин находится в твердом состоянии и перепускной клапан радиатора открыт.

Уплотнение/прокладка

Уплотнение используется для предотвращения любого нежелательного потока через главный клапан термостата. Седло, на котором сидит уплотнение, должно быть чистым, чтобы уплотнение функционировало правильно.

Пружина

Пружина возвращает главный клапан в закрытое положение, когда температура охлаждающей воды падает ниже определенного значения.

Вспомогательная пружина

По мере снижения температуры системы охлаждающей воды состояние воска зарядного цилиндра изменяется и 9Шток 0007 втягивается в зарядный цилиндр. Вторичная пружина позволяет штоку втягиваться в определенную точку, после чего остаточное напряжение пружины препятствует дальнейшему втягиванию штока.

Воздухоотводчик

Воздухоотводчик используется для удаления воздуха ( отвод воздуха ) из системы водяного охлаждения. При установке термостата необходимо убедиться, что воздуховыпускное отверстие повернуто в максимально возможное положение, так как именно здесь будет собираться воздух. Не все термостаты имеют выпуск воздуха.

Приведенное ниже видео является выдержкой из нашего онлайн-видеокурса «Основы работы двигателя внутреннего сгорания» .

Термостат состоит из первичного клапана , вторичного клапана (перепускного клапана) , уплотнения , пружины и цилиндра заряда . Загрузочный цилиндр заполнен воском с заданной температурой плавления (точка, при которой воск переходит из твердого состояния в жидкое). Воск меняет состояние с твердого на жидкое приблизительно при 80°C в большинстве водяных систем охлаждения двигателя.

После изменения состояния внутри зарядного цилиндра жидкий парафин занимает больше места, чем когда он был в твердом состоянии. Стержень , вставленный в зарядный цилиндр, выталкивается наружу линейно, так как больше нет места для стержня внутри зарядного цилиндра. Шток закрывает перепускной клапан и в то же время открывает главный клапан. Таким образом, температура двигателя регулирует движение штока и, следовательно, количество охлаждающей воды, подаваемой на радиатор или в обход радиатора.

Автомобильный радиатор

Термостат имеет конструкцию с пропорциональным откликом . Температура охлаждающей воды определяет, насколько термостат открывается или закрывается, и направляется ли охлаждающая вода в радиатор или в обход радиатора; это фактически петля обратной связи .

Температура горячей охлаждающей воды (>80°C) = Охлаждающая вода направляется в радиатор.

Температура холодной охлаждающей воды (



 Хотите узнать больше? Нажмите здесь, чтобы узнать о системе водяного охлаждения двигателя . типичный термостат, в том числе:

• Главный клапан
• Воздухоотводчик
• Уплотнение
• Зарядный цилиндр
• Пружина
• Вторичная пружина
• Перепускной клапан

Дополнительные ресурсы

https://auto.howstuffworks.com/how-does-the-thermostat-in-a-cars-cooling-system-work.htm

https://petrolheadgarage.com/Posts /термостат-автомобилей-система-охлаждения-работа/

Термостатический клапан для радиатора: описание, принцип работы

Современные конструкции батарей отопления обычно дополняются элементами и механизмами, отвечающими за регулировку тех или иных параметров. В зависимости от того, какой радиатор, а также версия используемого теплоносителя, могут использоваться разные терморегуляторы.

Когда требуется термостат

Термостатический клапан для радиатора сегодня стал более распространенным, чем другие. Его устанавливают, когда количество секций батареи больше необходимого, а также в тех случаях, когда есть необходимость сэкономить на отоплении, ведь температура за окном редко бывает стабильной. При наличии термостата температура теплоносителя не повлияет на климат в помещении, этот параметр может регулировать человек.

Описание термостатического клапана

Термостатический клапан для радиатора состоит из двух частей: термостатической головки и клапана. Устройство обычно изготавливается из латуни. Корпус закрывает трубу, а верхняя часть является продолжением толкателя с пружиной. Если надавить на термостатическую головку, она будет воздействовать на шток, и чем большее усилие будет оказываться на пружину, тем сильнее будет блокироваться клапан.

Работа узлов клапанов

Термостатическая головка имеет чувствительный элемент, расположенный в полости, заполненной жидкостью или газом. Нагреваясь, термочувствительная среда начинает увеличиваться в объеме, выталкивая элемент вперед. Он воздействует на шток, а затем — на перепускной клапан. В качестве дополнительного узла термостатической головки имеется колпачок, внешне напоминающий ручку. Имеет шкалу режимов. Для точной настройки параметров имеются электронные регуляторы.

Принцип работы

Если вам нужен термостатический вентиль для радиатора отопления, вам обязательно стоит рассмотреть работу этого устройства. Он основан на следующей схеме. При изменении температуры воздуха или теплоносителя на процесс реагирует среда, в которой расположен термочувствительный элемент в головке. Нажимной шток герметизируется чувствительным элементом, первый из которых поднимается или опускается в зависимости от температурных параметров.

При опускании клапана он перекрывает поток воды, поэтому скорость циркуляции в батарее снижается, тепловой поток не такой интенсивный. Следствием этого является уменьшение объема воды в системе, что влечет за собой снижение теплоотдачи инфракрасным излучателем. Все это результат снижения работы клапанной головки.

Термостатический клапан для радиатора может быть механическим. Работает по принципу регулирования процесса со стороны человека, это позволяет уменьшить или увеличить подачу воды. При вращении регулятора можно установить желаемое значение на электронной панели, работа термостатической головки меняется, поскольку устанавливается начальное значение давления и воздействует на чувствительный элемент. Принцип действия описываемого устройства достаточно прост, однако для корректной работы необходимо соблюдение правил монтажа, техники безопасности и автоматической настройки работы.

Разновидности термостатических вентилей

Термостатический вентиль для радиатора отопления, в зависимости от способа регулировки, может быть автоматическим или ручным. В последнем случае речь идет о механических устройствах, которые при работе предполагают необходимость вмешательства человека. Оператор должен вращать механизм, уменьшая диаметр воздуховода для достижения нужной температуры. Автоматические модели имеют более совершенную конструкцию: они не требуют ручной регулировки, фиксации при этом снижения температуры воды или воздуха, уменьшения или увеличения расхода теплоносителя.

Виды термостатов по типу сильфонного наполнителя

Термостатический вентиль для радиатора, фото которого вы можете увидеть в статье, классифицируется по типу сильфонного наполнителя для газонаполненных и жидкостных приборов. Достаточно чувствительными к отклонениям от нормы являются жидкостные термостаты, которые способны кратковременно передавать импульс на головные механизмы.

Более современными являются газонаполненные термостаты, работающие за счет давления газа, расположенного в дальней точке от горячей воды и вентиля, поэтому они способны точно улавливать температуру и воздух.

Инструкция по установке

Термостатический вентиль для радиатора, инструкция по установке которого будет представлена ​​ниже, вы можете смонтировать самостоятельно. В зависимости от схемы системы отопления трубы подвода горячего теплоносителя к радиатору подводятся по-разному. Это говорит о том, что заглушки и регулировочные вентили должны располагаться в разных местах.

Перед началом установки перекрыть подачу воды к радиатору и слить весь объем. Если вы хотите работать с однотрубной системой, теплоноситель будет идти по одной трубе, а ТЭНы будут подключаться последовательно. Трубка входит в верхнюю часть радиатора и вода поднимается вверх. Она проходит через установку, вытекает снизу и поступает в магистраль.

В этом случае термостат должен располагаться на байпасе. Если быть точнее, то на трубке-перемычке, которая соединяет обратку и обратку патрубка устройства, обеспечивающего движение теплоносителя после перекрытия головки термостатом. Изготовление перемычки можно осуществить своими руками. Для этого к стальным трубам нужно приварить 8-сантиметровую трубу, но предварительно в нужных местах нужно подготовить отверстия.

Работа с двухтрубной системой

Терморегулятор должен быть установлен на подающем трубопроводе, если это двухтрубная система, где одна труба используется на приток, а другая на отвод. В этом случае перемычка не требуется. Термостатический вентиль для радиатора – устройство, которое будет наиболее эффективно, если вам предстоит работать с индивидуальной системой отопления. Однако значительного эффекта можно добиться и в централизованной системе, при этом важно наличие счетчика горячей воды, что позволит сэкономить.

Описание термостатических вентилей некоторых производителей

Термостатический вентиль для радиатора отопления Прадо служит для автоматической регулировки расхода воды через отопитель, на который влияет температура воздуха. Такое оборудование позволяет поддерживать температуру в помещении с точностью до 1 °С. Эксплуатацию устройства следует проводить в закрытых помещениях с естественной вентиляцией, а температура окружающей среды должна варьироваться от -15 до +50 °С. Максимально возможная уровень влажности 85%, что актуально, если температура в пределах +25°С.

Не используйте это устройство в системе ядерной безопасности. Не следует использовать в средах, содержащих агрессивные компоненты, газы в концентрациях, а также в пыли, способной разрушать металлы.

Термостатический клапан для радиатора отопления Danfoss также довольно распространен. Он способен регулировать мощность радиатора, работая бесшумно и не забиваясь даже в сильно загрязненных системах. Корпус таких устройств изготавливается из чистой латуни, которая в процессе производства покрывается никелем.

Изделия серии RA-NCX выполнены в хромированном корпусе. При необходимости автоматизации работы системы отопления оба вышеописанных ряда можно использовать в тандеме. К ним относятся клапаны с термостатическим приводом. Термостатические клапаны Danfoss имеют в конструкции стабилизатор потока, обеспечивающий низкий уровень шума. Даже при больших перепадах давления эта характеристика сохраняется.

Если выбирать термостатический вентиль для радиатора, какой лучше, однозначно стоит решить. Например, вентили фирмы «Данфосс» наименее подвержены «заеданию» вентиля. Этот эффект заключается в прилипании конуса к седлу при длительном контакте или при нахождении клапана в закрытом состоянии. У клапанов жидкостного типа усилие закрытия очень велико. Если использовать термостаты «Данфосс» с газовым наполнением, то при повышении температуры закрывающее усилие практически отсутствует, так как газовый конденсат просто испаряется. Это, а также правильный подбор материалов седла и конуса клапана сводит вероятность «прикипания» к минимуму.

Почему стоит выбрать клапан “Danfoss”

Вышеописанный клапан от Danfoss оптимизирован для работы, поэтому ход штока увеличен в 1,5 раза. Внушительный ход этого элемента и большое сечение позволяют снизить вероятность засорения клапана. Обслуживать такие устройства достаточно просто. Они имеют достаточно низкую стоимость, но позволяют снизить расходы на содержание системы за счет улучшенной конструкции.

Клапаны имеют одно окно настройки производительности с увеличением поперечного сечения. Если сравнивать с моделями других производителей, то у них есть окно настройки — набор круглых отверстий. Если грязь забьёт один из них, потребуется разобрать клапан для очистки.
