Аккумулирующий бак: Теплоаккумулятор своими руками – описание и изготовление!

Содержание

Теплоаккумулятор своими руками – описание и изготовление!

Самостоятельное изготовление теплоаккумулятора под силу каждому человеку, имеющему навыки работы с элементарными слесарными и хозяйственными инструментами. Для сборки такого агрегата не придется покупать какие-либо дорогостоящие детали и материалы. Комплектующие для самой простой модели можно найти в гараже либо кладовой любого запасливого и хозяйственного человека.

Теплоаккумулятор

После изучения следующего руководства вы сможете самостоятельно изготовить теплоаккумулятор и подключить его к отопительной системе.

Устройство и особенности работы теплоаккумулятора

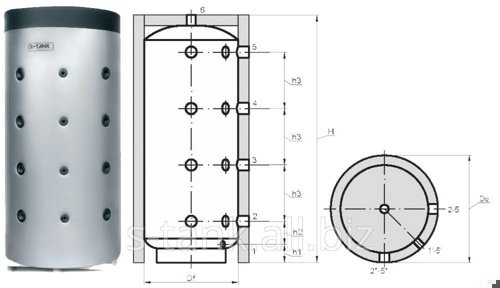

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

Схема подключения

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

  • в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
  • верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
  • циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом.

Цены на теплоаккумуляторы для систем отопления

Теплоаккумуляторы для систем отопления

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

  • обеспечение пользователя горячей водой;
  • нормализация температурного режима в обогреваемых помещениях;
  • повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
  • возможность объединения нескольких тепловых источников в единый контур;
  • накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

  • ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
  • более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.
Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установки

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

  • бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
  • материал для теплоизоляции. Отлично подходит минеральная вата;
  • клейкая лента;
  • медные трубки для изготовления змеевика;
  • бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем
Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора
Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

Важно! Бочку можно ставить только на плиту из бетона. Покупаем готовое изделие либо отливаем основание самостоятельно.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Использование теплоаккумулятора в разных системах обогрева

Схема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

  1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
  2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
  3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
  4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
  5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.
Солнечный коллекторАбсорбер частично выгнут буквой UПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками



Теплоаккумулятор Jaspi (л) Время нагрева (час. ) при мощности
20 кВт25 кВт30 кВт35 кВт40 кВт45 кВт50 кВт55 кВт60 кВт
500
10002,3
12002,82,2
15003,52,82,3
18003,42,82,42,1
20003,12,72,32,1
24003,22,82,52,22,0
30003,53,12,82,52,3
35003,33,02,7
40003,43,1
45003,5

Теплоаккумулятор для котлов отопления: схема установки, расчет

Применение теплоаккумуляторов в ТТ отопительных системах

Стандартный тепловой аккумулятор (или, как его еще называют, буферная емкость) – это утепленная емкость (бочка), заполненная теплоносителем, использующаяся для накапливания излишков тепла, возникающих при работе ТТ котлов. Конструкция его такова, что без особого труда можно самому сделать теплоаккумулятор из подручных средств. Главное – точный расчет и грамотная схема включения.

Основные достоинства данного элемента:

  1. Обвязка твердотопливного котла с теплоаккумулятором позволяет экономить топливо. При работе, котел нагревает теплоноситель не только в отопительном контуре, но и непосредственно в баке. При прогорании топлива в топочной камере температура теплоносителя в СО поддерживается накопленным теплом аккумулятора тепла. Грамотное утепление и правильно подобранная емкость устройства позволяет сохранять тепло в СО на протяжении суток, что значительно сокращает расход топлива.
  2. Бак-аккумулятор позволяет значительно увеличить срок службы ТТ котельного оборудования. Благодаря буферному баку, ТТ котел работает значительно меньше, в результате чего его срок службы увеличивается более чем вдвое.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Данная конструкция является наиболее эффективным механизмом поглощения избыточной тепловой энергии, которая часто приводит к аварийным ситуациям вследствие перегрева котла.

Подмес горячей воды и добавка клапанов

Чтобы система заработала надо обеспечить автоматический подмес горячей воды в обратку. Таким образом повышаем температуру воды, заходящей в котел. Если в него будет попадать слишком холодный теплоноситель, котел может быстро выйти из строя. Существует несколько распространенных схем обвязки с добавлением обратки. Мы используем трехходовой смесительный термостатический клапан. Установка этого клапана позволяет образовать малый круг обращения теплоносителя, в результате чего разогрев котла ускорится. Такой подх

Буферная емкость (тепловой аккумулятор) – для чего нужна, достоинства и недостатки

В системах отопления с газовыми, дизельными, а также с электрическими системами отопления довольно просто осуществляется режим контролирования работы котла. Котел можно в любой момент остановить, прекратить нагрев теплоносителя в системе отопления.
С твердотопливными котлами, традиционной системы одномоментно прекратить работу котла без ущерба практически невозможно, т.к. в режиме горения эти котлы очень энерционны.

Большинство современных котлов традиционной системы с одной топкой оснащаются регулятором тяги, это единственной управление, которое можно установить с данным типом котла. В момент работы, высвобождается гораздо больше тепла (теплоноситель нагревается быстрее), чем происходит теплоотдача тепловыми приборами, или же, если приборы успевают отдавать тепло в какой-то момент времени. Становится нестерпимо жарко. Чтобы понизить температуру до комфортной, приходится открывать форточки, особенно в 2-х этажном отапливаемом строении. Открывая форточки на втором этаже, обеспечивается сквозняк. На первом этаже происходит забор холодного воздуха, а на втором выброс перегретого воздуха.

Поставить терморегуляторы на батареи нельзя, иначе теплоноситель перегреется, что чревато проблемами с котлом.
Вот и приходится или постоянно бегать к котлу закидывать по одному полену, чтобы котел потихоньку тлел, и батареи оставались теплыми, или же, затопив котел и нагнав температуру, ждать, когда дома станет прохладно, и придется процедуру повторять заново. Такие режимы работы отопления очень неудобны, т.к. в таких режимах КПД котла низкое, повышены затраты на топливо, котел работает в режимах, где возможно образование конденсата, что в свою очередь сокращает срок службы котла.
Для того что бы избежать данных неудобств, нужно автоматизировать систему отопления, т.е. чтобы в систему отопления шло ровно столько тепловой энергии, сколько нужно, обеспечить возможность регулирования температуры в разных помещениях по-разному. При этом должен обеспечиваться максимальный КПД котла, а значит и максимальная экономия топлива. Данную задачу позволяет решить буферная емкость или буферный накопитель (тепловой аккумулятор).

Принцип действия буферной емкости (теплового аккумулятора) заключается в следующем. Часть избыточной энергии поступает в бак-накопитель, который в свою очередь тщательно утеплен. И представляет собой не что иное, как термос. После того как котел прекратил свою работу (топка потухла), запасенная энергия порциями подается в систему отопления, до тех пор пока температура в баке выше чем в системе отопления. Важно чтобы в баке присутствовал эффект сепарации, т.е. разделения слоев воды на горячий и холодный.
При правильном подборе теплоаккумулятора, и достаточном утеплении дома, тепло в доме может поддерживаться до 1-1,5 суток.
Подбор буферного накопителя (теплового аккумулятора).
Объем емкости, прежде всего, зависит от мощности котла, при подборе емкости желательно, чтобы емкость была полностью нагрета в течение одной полной загрузки котла.
Время работы котла порядка 3-4 часов. В таком режиме достигается максимальный КПД, время работы котла можно сократить до одной-двух загрузок в сутки.
Приведем приблизительный расчет теплового аккумулятора для дома 150 кв. м. достаточно утепленного. При -30 С теплопотери дома составят порядка 15кв/ч. При температуре воздуха -10С теплопотери дома составят 10кв/ч. Значения взяты приблизительные, точные значения высчитываются нашими инженерами индивидуально в каждом случае.
Итак, Один кг. сухих березовых дров выдает порядка 3,8кв/ч тепловой энергии.
При окружающей температуре -30С теплопотери дома в сутки составят порядка 360кв/ч, что соответствует 95 кг. Сухих дров, или 63 кг. При -10С окружающего воздуха.
Котел, который отапливает дом, имеет мощность 30кв/ч (объем типовой топки 50л), что в свою очередь позволяет загрузить порядка 30 кг. дров. Следовательно, с одной загрузки можно получить 114кв/ч тепловой энергии. А это значит нужно 3 раза в сутки разжигать котел. Или 2 раза при температуре -10С.

При расчете теплоаккумулятора для простоты расчета принято считать, что 12-15 л. воды на 1 кв/ч запасенной тепловой энергии. Исходя из этого, если тепловая энергия от работы котла идет только в тепловой аккумулятор, то объем аккумулятора будет составлять порядка 1,5 тонны.
Исходя из практики для дома 150кв.м. и таком типе котла, оптимальная емкость будет составлять 1000л. или 66 кв/т тепловой энергии.
Время работы котла от одной загрузке составляет приблизительно 3 часа. 114/3= 38кв/ч.
Из них 15 кв/ч идет на отопление дома, а 23 кв/ч в теплоаккумулятор. Соответственно тепловой аккумулятор полностью зарядится за 2,8 часа. А это значит, что бак подобран верно. В свою очередь после того, как котел прекратит свою работу (топка погаснет), бак будет отдавать тепло порядка 4,5 часов. Т.е. одной загрузки с учетом работы котла хватит в течении 7,5 часов поддерживать комфортную температуру в доме. Или 3 запусков котла в течение суток, при температуре воздуха -30 С. При окружающей температуре воздуха -10С. . 10кв/ч будет идти в систему отопления дома, а 28кв/ч в емкость. Емкость зарядится за 2,3 часа. Остывать в свою очередь будет порядка 6,5 часов. Что с учетом работы котла составит 9,5 часов. Значит, потребуется два раза затапливать котел. Еще раз повторю, что значения взяты приблизительные, больше для ознакомления. Реальные расчеты могут отличаться. Для каждого отдельного случая.
А теперь достоинства и недостатки использования буферного накопителя.
+ При использовании теплового аккумулятора КПД котла повышается до 88%,что в свою очередь позволяет уменьшить затраты на 30%,по сравнению с аналогичными системами без ТА.
+ К достоинствам относится возможность зонального регулирования температуры в каждом помещении не зависимо друг от друга.
+ Повышается ресурс котла, т.к. уменьшается образования дегтя и кислот на теплообменнике котла.
+ Уменьшается частота подходов к котлу.
К минусам можно отнести:
– Значительно увеличивающуюся стоимость системы отопления.
– Недостатком является также то, что помещение котельной должно проектироваться с учетом емкости.
Возможна установка емкости в другом помещении, или на улице в утепленном коробе. Но в этом случае необходимо учесть данный момент при проектирование системы отопления.
Если вам нужна система отопления или вы недовольны работой существующей системой отопления, наша компания обладает всем оборудованием, необходимым для качественного монтажа системы отопления. Что немало важно, в нашей компании есть необходимые профессионалы, которые смогут вам правильно рассчитать и смонтировать вашу систему отопления. Ваш дом не будет первым, и на нем не будут отрабатывать что-то новое и неизведанное. Технологии монтажа и расчетов отлажены, и можно спрогнозировать результат. Ждем вас в компании Текров.ру.

На нашем  youtube канале рассказываем как работает, как подобрать . И вообще для чего нужна  установка буферной емкости.

Аккумулирующие баки: характеристики, типы, виды

Объем бака

Общий объем аккумулирующего бака. Для моделей с накопительной емкостью (см. «Объем накопительного резервуара») обычно указывается полный объем, с учетом накопителя; соответственно, рабочий объем бака будет составлять разницу между общим объемом и объемом накопителя. Впрочем, эти подробности для каждой модели стоит уточнять отдельно.

Выбор по данному параметру зависит в первую очередь от масштабов системы отопления и мощности нагревателя. Слишком маленький бак не сможет накопить достаточно тепла, а слишком большой бак приведет к излишнему расходу энергии, да и места займет немало. Самое общее правило гласит, что на каждый киловатт мощности котла (или другого нагревателя) должно приходиться от 25 до 50 л рабочей емкости теплоаккумулятора. Существуют и более подробные формулы расчета, учитывающие различные дополнительные факторы; с ними можно ознакомиться в специальных источниках.

Объем накопительного резервуара

Объем накопительной емкости, установленной в аккумулирующем баке.

Накопительная емкость представляет собой отдельный резервуар, в котором хранится нагретая вода для системы горячего водоснабжения; проще говоря, это встроенный бойлер, нагреваемый от тепла аккумулирующего бака. Чем больше объем такой емкости — тем больше горячей воды можно держать про запас; с другой стороны, более вместительный резервуар занимает больше места, что сказывается на габаритах бака и его рабочем объеме. Поэтому выбирать по данному параметру стоит с учетом конкретной ситуации.

Существуют специальные формулы, позволяющие рассчитать оптимальный объем накопительной емкости в зависимости от количества и типа точек водоразбора, температуры нагрева и других параметров. Такие формулы можно найти в специальных источниках.

Объем теплообменника

Объем теплообменника (теплообменников), которым(и) оснащен аккумулирующий бак.

Подробнее о подобном оснащении и его функциях см. «Кол-во теплообменников». А объем теплообменника — это достаточно специфический служебный параметр, применяемый в основном для некоторых специальных расчетов. Также считается, что чем больше объем теплообменника — тем выше тепловая инерция системы, тем больше теплоносителя «простаивает» и тем больше энергии тратится впустую; однако на практике этот момент чаще всего не играет решающей роли.

Тип установки

Способ установки аккумулирующего бака, а именно — положение, на которое он штатно рассчитан.

Подавляющее большинство современных теплоаккумуляторов устанавливаются в вертикальном положении — такое размещение наиболее оптимально с точки зрения физики, да и с поиском свободного места под вертикальный бак обычно не возникает проблем.

Макс. температура в баке

Максимально допустимая температура теплоносителя в баке, иными словами — температура, которую резервуар способен без последствий переносить в течение неограниченно долгого времени.

Выбор по данному показателю зависит от характеристик системы отопления, в которой планируется использовать бак. Предполагаемая температура теплоносителя не должна быть выше, чем максимально допустимая температура в накопительном баке — иначе последний будет испытывать нештатные нагрузки и может выйти из строя в любой момент.

Макс. температура в теплообменнике

Максимальная температура, допустимая для используемого в баке теплообменника (тепллообменников).

Подробнее о самих теплообменниках см. «Количество теплообменников». А температура теплоносителя, подаваемого к ним, не должна превышать максимально допустимого значения — иначе устройство в любой момент может выйти из строя.

Макс. давление в баке

Максимальное давление, на которое рассчитан аккумулирующий бак, фактически — наибольшее давление, при котором его можно постоянно эксплуатировать без риска сбоев и повреждений.

Выбор по данному параметру напрямую связан с характеристиками системы отопления: наибольшее предполагаемое давление в ней не должно превышать максимально допустимого давления для аккумулирующего бака, иначе авария может произойти в любой момент. Так преимущественное большинство аккумулирующих баков рассчитаны на давление 3 бара, но также встречаются модели на 6 бар и даже баки на 10 бар.

Макс. давление теплообменника

Наибольшее давление, допустимое для используемого в баке теплообменника (тепллообменников).

Подробнее о самих теплообменниках см. «Количество теплообменников». А давление, которое на них фактически действует, не должно превышать максимально допустимого значения — иначе в любой момент может произойти сбой или повреждение контура.

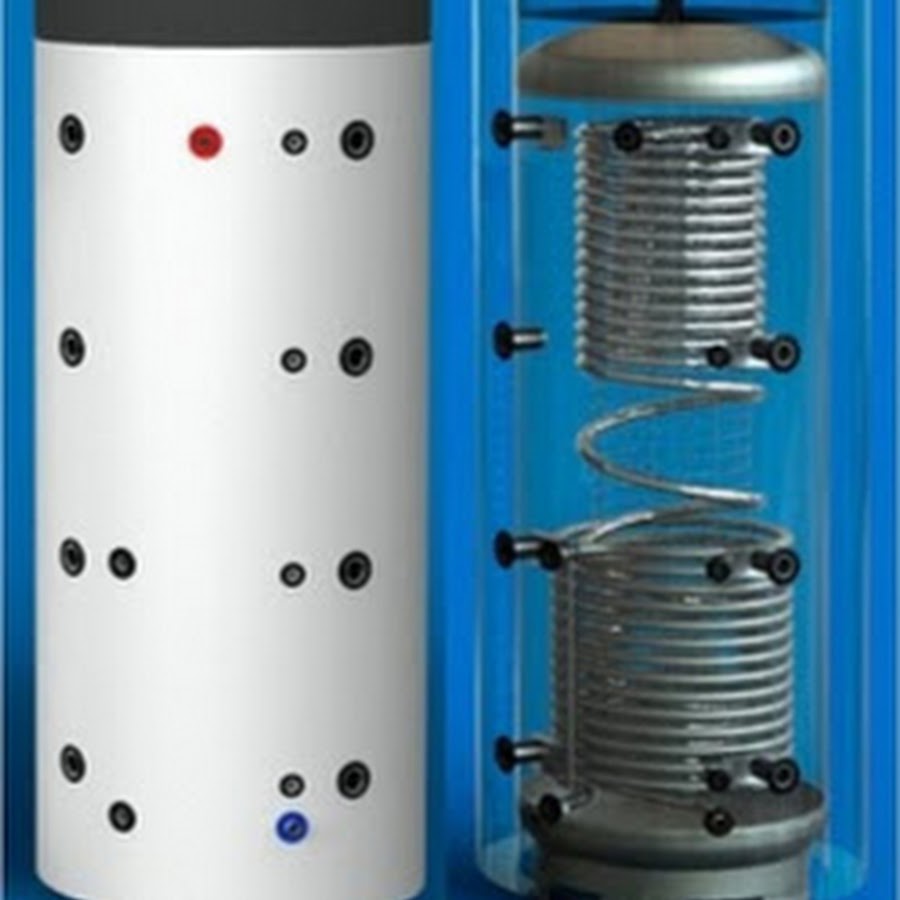

Количество теплообменников

Количество теплообменников, предусмотренное в конструкции аккумулирующего бака.

Простейший вариант теплоаккумуляторов — емкости без теплообменников. Они рассчитаны на традиционное применение в системе отопления — для отвода избытков тепла, выравнивания температурных характеристик и обеспечения системы теплом при неполадках в нагревателе.

Теплообменники, устанавливаемые в аккумулирующем баке, могут выполнять две основных функции: отвод тепла из бака или, наоборот, обеспечение дополнительного нагрева. Один из самых популярных вариантов — работа в роли водонагревателя для системы горячего водоснабжения (в таком случае достаточно одного теплообменника). В качестве противоположного примера (дополнительный нагрев) можно привести теплообменник, подключаемый к солнечному коллектору. Существуют теплоаккумуляторы, имеющие несколько теплообменников (2 и 3 теплообменника) и допускающие сразу несколько вариантов дополнительного применения. В любом случае конкретную специализацию теплообменников для каждой модели стоит уточнять отдельно.

Материал теплообменника

Материал, из которого выполнен установленный в баке теплообменник (теплообменники). Подробнее об этой оснащении см. «Количество теплообменников», а материалы могут быть такими:

— Углеродистая сталь. Сталь с высоким содержанием углерода отличается неплохой прочностью и в то же время стоит недорого. С другой стороны, она более чувствительна к коррозии, чем «нержавейка», поэтому срок службы таких теплообменников получается меньшим.

— Нержавеющая сталь. В соответствии с названием, данная разновидность стали отличается высокой стойкостью к коррозии. Благодаря этому теплообменники из «нержавейки» являются наиболее надежными и долговечными. С другой стороны, они обходятся заметно дороже аналогичных конструкций из углеродистой стали.

Материал бака-аккумулятора

Материал, из которого выполнен внутренний бак теплоаккумулятора. Этот бак непосредственно контактирует с водой, а от наружной среды он отделен теплоизоляцией и внешней оболочкой. Материалы же могут быть такими:

— Углеродистая сталь. Главными преимуществами углеродистой стали являются невысокая стоимость и простота в производстве. Правда, такие баки более чувствительны к коррозии, чем емкости из «нержавейки», из-за чего не столь долговечны; однако производители применяют разные ухищрения, которые в определенной мере компенсируют данный недостаток, и срок службы все равно получается довольно приличным.

— Нержавеющая сталь . Главное преимущество данного материала упомянуто в самом названии: подобная сталь отлично противостоит коррозии, благодаря чему емкости из нее получаются очень надежными и долговечными. С другой стороны, и стоят такие баки заметно дороже аналогов из углеродистой стали.

Материал изоляции

Материал теплоизоляционного слоя, примененного в резервуаре.

— Пенополиуретан. Материал на основе вспененного полиуретана. Имеет отличные рабочие характеристики, по качеству теплоизоляции превосходит все остальные материалы аналогичного назначения. Стоит пенополиуретан довольно дорого, однако этот момент практически незаметен на фоне общей стоимости аккумулирующих баков. Благодаря всему этому данный вариант является едва ли не самым популярным в современных теплоаккумуляторах.

— Полиэфирное волокно. Теплоизоляция на основе синтетического волокна из полиэфира (полиэстера). Фактические возможности такого утеплителя напрямую зависят от плотности волокна, также от плотности зависит стоимость наполнителя. Поэтому при оценке общего качества такой теплоизоляции стоит смотреть в первую очередь на ценовую категорию бака. В целом же изоляционные характеристики полиэфирного волокна — средние, несколько уступающие пенополистиролу.

— Пенополистирол. Также известен в просторечии как «пенопласт». Одна из примечательных особенностей данного материала — очень малый вес (благодаря тому, что более 90 % объема пенополистирола занимает воздух). По коэффициенту теплоизоляции уступает пенополиуретану в полтора-два раза, однако и обходится дешевле.

— Минеральная вата. Теплоизоляция на основе волокон, образованных из минералов и связующего элемента (например, фенола). Имеет невы…сокую стоимость и достаточно приличные теплоизолирующие характеристики. В то же время минеральная вата склонна накапливать влагу, а это, в свою очередь, приводит к потере рабочих свойств; кроме того, есть данные о том, что подобный наполнитель может выделять вредные вещества. Поэтому при использовании теплоаккумулятора с подобной изоляцией нужно особенно тщательно следить за тем, чтобы его внешняя оболочка оставалась целой.

Блок управления

Наличие блока управления в конструкции или комплекте поставки аккумулирующего бака.

Данная функция, в соответствии с названием, обеспечивает дополнительные возможности по управлению теплоаккумулятором и мониторингу его состояния. Как правило, блок управления комплектуется набором дополнительных датчиков, позволяющими отслеживать температуру в различных точках контура, состояние магниевого анода и другие ключевые параметры работы. Кроме того, в оснащение может входить дополнительный электрический нагреватель. Его мощность сравнительно невысока и его нельзя рассматривать как основной источник тепла; тем не менее, такой нагреватель может оказаться весьма полезным при отказе основного теплогенератора (например, котла) — он может заметно увеличить время работы системы «на одном заряде» теплоаккумулятора.

Диаметр соединения

Диаметр соединительных патрубков, предусмотренных в аккумулирующем баке. Традиционно указывается в дюймах и долях дюйма — например, 1/2″ или 1 1/4″; при этом чем объемнее бак — тем, как правило, крупнее соединение (вместительным резервуарам требуется соответствующая пропускная способность).

В некоторых случаях допускается подключение к теплоаккумулятору труб другого диаметра, через соответствующие переходники; однако в идеале монтажные размеры должны совпадать.

Страна происхождения бренда

Страна-производитель аккумулирующего бака.

При оценке данной особенности нужно учитывать два момента. Во-первых, страну-производителя нередко указывают не по месту фактического производства, а по «родине» бренда, под которым теплоаккумулятор представлен на рынке. Во-вторых, фактическое качество изделия будет зависеть не столько от «национальности», сколько от добросовестности компании-производителя. Так что при выборе стоит ориентироваться не столько на страну-производителя, сколько на репутацию конкретного бренда. А обращать внимание на «национальность» стоит лишь в том случае, если вы принципиально хотите (или не хотите) поддержать производителя из определенной страны.

Схемы обвязки твердотопливный котел + теплоаккумулятор + резервный котел

Алгоритм работы котельной:

Насос твердотопливного котла включается автоматически при розжиге дров в котле и выключается при их прогорании.

Формируется три запроса тепла от трех различных потребителей – радиаторная система отопления (р-р, комнатный термостат), внутрипольная система отопления (ТП, комнатный термостат, или контроллер ТП) и бойлер ГВС (диф.термостат).

По запросу тепла от р-р или ТП системы отопления в работу включается  циркуляционный насос Ноп, обеспечивающий циркуляцию теплоносителя в системе радиаторного отопления и необходимую разницу давлений в точках подключения НСУ теплого пола. (При выключенном Ноп большинство коллекторных НСУ для теплого пола работать не будут).

При запросе тепла от р-р системы открывается кран с электроприводом, при отсутствии запроса кран закрыт. Установленные на радиаторах термоголовки ограничивают максимальную температуру воздуха во всех помещениях.

При запросе тепла от системы ТП включается насос в составе смесительного узла, при отсутствии запроса тепла насос выключен.

Если температура в ТА выше заданной «рабочей», забор тепла производится из ТА. Если буферная емкость остыла, трехходовой клапан с электроприводом переключает поток теплоносителя на электрокотел. Электрокотел включается только при наличии запроса тепла. При этом если запрос тепла идет от системы отопления он включается на заданную на котле температуру теплоносителя, если от бойлера ГВС — на максимальную температуру теплоносителя.

Бойлер при нагретом ТА. Насос загрузки бойлера включится только в том случае если температура в ТА выше температуры в бойлере на заданную дельту + есть запрос тепла от бойлера. Насос загрузки бойлера выключится в случае, если температуры в бойлере и ТА сравняются либо бойлер нагреется до заданной температуры.

Бойлер при остывшем ТА. При наличии запроса тепла включаются насос загрузки бойлера и электрокотел. Насос и электрокотел выключаются при достижении заданной температуры бойлера.

Итого, работа всего оборудования производится в автоматическом режиме, а именно:

  • При розжиге дров в ТТ-котле происходит запуск насоса загрузки ТА, и его остановка при прогорании дров
  • Переключение источников тепла автоматическое (по температуре в ТА), включение их в работу автоматическое (по запросу тепла)
  • Включение потребителей в работу автоматическое, по запросу тепла
  • Есть возможность задавать приоритет бойлера гвс, приоритет системы отопления, работу без приоритета.
  • Удобный мониторинг параметров котельной и статуса работы отдельного оборудования.

Автоматизация такой котельной может быть реализована без применения сложных контроллеров, только термостаты и релейная логика.



Один из минусов данной тепловой схемы – сложная автоматизация системы отопления – для запуска только теплых полов необходимо включить циркуляционный насос р-р отопления, а радиаторное отопление выключить при помощи крана с электроприводом.

Этой проблемы можно избежать, изначально применив для обвязки коллектора теплого пола насосно-смесительную группу на базе трехходового клапана, подключенную параллельно насосной группе радиаторного отопления.

Наличие бойлера ГВС также усложняет процесс автоматизации. Нагрев бойлера от ТА фактически происходит только во время топки ТТ-котла. Даже полностью нагретый ТА 1000л не нагреет бойлер 200л до минимально необходимой температуры 55С. Температуры в двух баках быстро уравниваются и нагрев прекращается. Завершает задачу по нагреву уже электрокотел.



Схема 2

Дорабатываем схему №1 – все потребители снабжаются отдельными насосными группами – прямыми или смесительными, не зависящими друг от друга.

Строительство резервуаров для хранения

| Монтаж резервуара для хранения

lass = “black-bg”>

Строительство резервуаров для хранения | Монтаж резервуара для хранения | EuroTankWorks



ВВЕРХ

  • Продукция
    • Вертикальные стальные резервуары для хранения
    • Буферные резервуары для горячей воды, накопительные резервуары для горячей воды
    • Горизонтальные стальные резервуары
    • Подземные дренажные резервуары для хранения
    • Складские бункеры / силосы
  • Услуги строительно-монтажного отдела
    • Строительство фундамента резервуара для хранения
    • Монтаж стального резервуара для хранения
    • Защита резервуаров от коррозии
    • Теплоизоляция
  • Услуги отдела инженерного проектирования
    • Проектирование терминалов наливных грузов
    • Проектирование резервуарного парка
    • Резервуары дизайнерские услуги

Электронная почта:
info @ etw. ее

Телефон / факс:
+372 698 74 66

  • О нас
  • Резервуары для хранения
    • Вертикальные резервуары для хранения на площадке
    • Большие резервуары для хранения горячей воды
    • Горизонтальные резервуары, сваренные в цеху
    • Подземные дренажные резервуары
    • Резервуары для различных продуктов
  • Силосы
    • Зерновые бункеры
    • Силосы для цемента
  • Проектирование
    • Проектирование терминалов для наливных грузов
    • Инженерное проектирование резервуарного парка
    • Услуги по проектированию резервуаров для хранения
  • Изготовление
    • Процедура изготовления больших резервуаров на месте установки
    • Горизонтальные сварные резервуары Изготовление
  • Строительство
    • Строительство фундамента резервуара для хранения
    • Строительство резервуара для хранения
    • Защита резервуаров от коррозии
    • Теплоизоляция
  • Контакты
  • О нас
  • Резервуары для хранения
    • Вертикальные резервуары для хранения на площадке
    • Большие резервуары для хранения горячей воды
    • Горизонтальные резервуары, сваренные в цеху
    • Подземные дренажные резервуары
    • Резервуары для различных продуктов
  • Силосы
    • Зерновые бункеры
    • Силосы для цемента
  • Проектирование
    • Проектирование терминалов для наливных грузов
    • Инженерное проектирование резервуарного парка
    • Услуги по проектированию резервуаров для хранения
  • Изготовление
    • Процедура изготовления больших резервуаров на месте
    • Горизонтальные сварные резервуары Изготовление
  • Строительство
    • Строительство фундамента резервуара для хранения
    • Строительство резервуара для хранения
    • Защита резервуаров от коррозии
    • Теплоизоляция
  • Контакты
    »
  • Строительство резервуарного парка
  • »
  • Строительство резервуара для хранения
Содержание:
  • 1.План выполнения работ
  • 2. Сварка и другие процессы

Резервуары для хранения – область применения

Уплотнение основания резервуара:
Решения

Надземные резервуары для хранения и их содержимое являются чрезвычайно ценными активами, которые необходимо защищать.

В результате неблагоприятных погодных условий или конденсации влага может накапливаться под углом перегородки или дорожкой под основанием резервуара, что может привести к коррозии основания резервуара, утечке или, в конечном итоге, к поломке резервуара.

Однако последствия этого намного шире, чем просто стоимость резервуара и его содержимого.

Коррозия основания резервуара часто вызывается следующими способами:

  • Оседание резервуара для хранения
  • Периодическое погружение в дождевую воду
  • Локальные пустоты между резервуаром и основанием
  • Насыщенная изоляция, создающая локализованные и серьезные CUI
  • Отказ мастики герметики
  • Растрескивание и усадка горячих битумных материалов
  • Системы пожаротушения, создающие скопление и образование луж вокруг основания
  • Дренчерные системы резервуаров
  • Расширение и сжатие резервуара
Традиционные проблемы технического обслуживания

Резервуары для хранения могут подвергаться воздействию экстремальных погодных условий и условия эксплуатации, такие как дождь, жара и нагрузка.Обычные методы герметизации, такие как мастичные ленты, подвержены усадке и УФ-излучению, что не позволяет влаге уйти. Однако для долгосрочного решения важно решить следующие задачи:

  • Обеспечить выход захваченной влаги наружу
  • Обеспечить гибкость адаптации к нагрузке на тепловое расширение
  • Предложить решение для долгосрочного уплотнения
Решения

Что отличает нас?

Долгосрочное решение
  • Решение Belzona не только герметизирует основание вашего резервуара на 10 лет, но также позволяет основанию резервуара дышать и высыхать, предлагая долгосрочное решение и улучшение, облегчая вашу работу.
Рентабельность
  • Подход Belzona к уплотнению исключает необходимость в полностью новом основании резервуара, сокращая затраты на замену. Предлагая долгосрочную защиту, он дает вам спокойствие на многие годы.
Микропористость
  • Продукты Belzona позволяют субстрату дышать, позволяя захваченной влаге испаряться, сохраняя основание резервуара сухим.
Долговечность
  • Продукция Belzona устойчива к широкому спектру химикатов и тепла и, кроме того, обеспечивает отличную защиту от коррозии, что позволяет предлагать долгосрочные решения.
Почему это работает?

Поставляемая система Belzona является одновременно гибкой и водонепроницаемой, полностью защищает и герметизирует окружность основания резервуара, позволяя при этом любой остаточной влаге под резервуаром проникать через микропористую структуру материала.


Защита от коррозии:
Причины

В результате неблагоприятных погодных условий (ультрафиолетовое излучение и дождь) и рабочей среды (химические вещества) внешняя поверхность резервуаров для хранения может страдать от коррозии.Это может быть ускорено за счет коррозии под изоляцией (CUI) изолированных резервуаров. Кроме того, внутренняя поверхность резервуаров для хранения может ухудшиться из-за воздействия коррозионных химикатов. Если не устранить повреждение, вызванное коррозией, может произойти снижение прочности конструкции или дефекты стенок, что приведет к утечке и потере герметичности с потенциально дорогостоящими последствиями.

Традиционные проблемы обслуживания

Экологическое и химическое воздействие на внешнюю и внутреннюю поверхность резервуара – не единственная проблема при техническом обслуживании резервуаров. Ремонт резервуаров для хранения также может вызвать серьезные сбои в бизнесе; поэтому ремонтное решение должно решать следующие задачи:

  • Защита резервуара от ультрафиолетового излучения и воздействия кислотного дождя
  • Обеспечение долговременного антикоррозионного барьера
  • Обеспечение эстетичного внешнего вида резервуара
  • Обеспечение простоты и скорости установки применение, особенно на больших площадях, для минимизации времени простоя
Решения

Что отличает нас?

Долговечность
  • Растворы Belzona обеспечивают устойчивость к ультрафиолетовому излучению и исключительную устойчивость к пятнам на внешней стороне резервуаров для хранения.Это означает, что они легко очищаются и имеют эстетичный вид.
Долгосрочное решение
  • Используя экономичное решение Belzona, резервуары для хранения можно отремонтировать и защитить от химического воздействия и обеспечить отличную коррозионную стойкость. Это обеспечивает долгосрочную защиту и оптимизирует срок службы актива.
Экономическая эффективность
  • Благодаря простоте и скорости приложений Belzona время простоя может быть значительно сокращено, а перерывы в производстве сведены к минимуму.Покрытия Belzona CUI можно наносить на живые резервуары, сокращая время простоя.

Почему это работает?

Поставляемые продукты Belzona устойчивы к широкому спектру химикатов и обеспечивают отличную защиту от коррозии и воздействия окружающей среды.


Герметизация герметичности:
Причины

Неблагоприятные погодные условия могут привести к коррозии резервуаров для хранения, которая может стать утечкой. Другие проблемы могут возникнуть из-за механического повреждения или из-за движения / износа. E.г. движение уплотнителя для плавающих крыш.

Традиционные проблемы технического обслуживания

Использование традиционных методов, таких как сварка, для ремонта резервуаров приводит к ряду проблем, таких как дефекты сварных швов, деформация основы, повреждение внутренней и внешней облицовки, необходимость дегазации оборудования для горячей обработки и снятия напряжений в зонах термического влияния. Кроме того, он включает в себя основные опасности для здоровья и безопасности, особенно в чувствительных областях, в которых существует высокий риск возгорания.Во многих случаях о сварке не может быть и речи, если невозможно слить воду из резервуара и это может привести к серьезным перебоям в работе.

С теми же проблемами сталкиваются, когда проводятся модификации, такие как прикрепление компонентов к резервуару. Поэтому решения, не требующие горячей обработки, будут лучшим выбором. Кроме того, им необходимо будет решить следующие вопросы:

  • Максимальная адгезия
  • Оптимальная гибкость
  • Способность сдерживать давление
  • Способность быстро и эффективно герметизировать протечки под напряжением
  • Выдающаяся химическая стойкость

Это важно для каждого поставщик решений для решения всех этих проблем.

Решения

Что отличает нас?

Устранение опасностей, связанных с огневыми работами
  • Решение Belzona устраняет необходимость в сварке, поэтому горячие работы не требуются. Это также гарантирует отсутствие повреждений существующей внутренней облицовки резервуара при выполнении наружных работ.
Уплотнение аварийной утечки
  • Belzona предлагает решение для быстрого и эффективного ремонта трещин, утечек и трещин, которое гарантирует, что активные утечки могут быть немедленно устранены, избегая загрязнения земли и водотоков в окружающей среде.
Долговременное решение
  • Решение Belzona обеспечивает превосходную защиту от коррозии склеиваемых элементов, что приводит к долговечному и долговременному ремонту.
Экономическая эффективность
  • Решение Belzona не требует слива воды из резервуара, что сводит к минимуму время простоя и прерывание бизнеса.
Безопасность
  • Продукция Belzona предназначена для нанесения в холодном состоянии, что позволяет избежать сварки на месте, а также дорогостоящих и трудоемких мер безопасности.

Почему это работает?

При использовании раствора Belzona холодного нанесения, склеивание может быть выполнено простым впрыском или методом «клея» в качестве альтернативы высокому риску ремонта / модернизации ремонта, связанного с горячими работами. В случае герметизации утечек под напряжением ассортимент продукции Belzona включает продукты с вариантами быстрого отверждения для мгновенного ремонта отверстий или изношенных участков.


Окружающая среда:
Последствия

Утечка из резервуара, несомненно, является серьезной проблемой, особенно если речь идет о опасных материалах.В соответствии с законодательством об окружающей среде операторы обязаны соблюдать осторожность, чтобы предотвратить загрязнение земли и водотоков. С этой целью вторичная защитная оболочка или ограждение предназначены для удержания содержимого резервуара в случае катастрофического отказа. Однако серьезный сбой такого рода обходится дорого и потенциально опасен. Потеря содержимого резервуара, затраты на утилизацию, затраты на очистку и потенциальную окончательную утилизацию самого резервуара могут привести к очень значительным потерям и проблемам безопасности.

История

Обладая более чем 55-летним опытом, системы и методы Belzona позволили нам разработать ремонтные композиты и преодолеть традиционные трудности, связанные с огневыми работами.

Компании по всему миру воспользовались решениями Belzona для решения проблем, в том числе:

  • Коррозия дна резервуара
  • Холодное соединение
  • Химически стойкие покрытия и футеровка пучка
  • Решения для защиты от коррозии под изоляцией
  • Ремонт протекающих труб и фланцев
  • Опорные площадки труб

Эффективность решений Belzona для резервуаров для хранения, а также наши решения по общему техническому обслуживанию были проверены с помощью этих приложений, что привело к увеличению срока службы резервуаров для хранения, предотвращению сноса и реконструкции и минимизации простоев в работе.

Чтобы узнать больше о продуктах Belzona, свяжитесь с одним из наших консультантов по технической поддержке или вашим местным дистрибьютором.

Резервуары для хранения сырой нефти: типы, конструкция, размеры

Для добычи нефти во всех ее состояниях требуются резервуары разных типов и размеров на разных этапах. Сырая нефть – это встречающаяся в природе жидкая форма нефти. Это масло, которое затем перерабатывается в другие виды топлива и нефтепродукты, которые мы используем ежедневно во всем мире, такие как бензин, парафин и дизельное топливо.Есть компании, которые спекулятивно покупают сырую нефть, а затем хранят ее на время, когда цены на нефть растут. В большинстве случаев хранение сырой нефти носит временный характер. Это потому, что масло перемещается в другие места для дальнейшей очистки. Танки в основном находятся над землей. Конструкция резервуаров для хранения сырой нефти должна соответствовать нормам, чтобы гарантировать отсутствие утечек, которые потенциально могут нанести ущерб окружающей среде.

В случаях, когда есть лишняя нефть, то есть больше, чем необходимо для покрытия потребностей страны, сырая нефть хранится под землей в соляных куполах.Эти купола должны быть окружены скалами, которые не позволяют жидкости проходить через них. Было бы катастрофой, если бы сырая нефть загрязнила запасы подземных вод, и поэтому место было бы тщательно проверено заранее.

Типы резервуаров для хранения сырой нефти

Существует несколько различных типов резервуаров для хранения сырой нефти. Чтобы увидеть, какой тип резервуара лучше подходит для продукта, вы должны принять во внимание свойства типа вещества, которое вы хотите хранить.Обычно резервуары для хранения можно классифицировать как резервуары для хранения под давлением и резервуары для хранения при атмосферном давлении. Резервуары для хранения под давлением обычно используются для хранения испаряющихся жидкостей. По этой причине атмосферные резервуары-хранилища лучше всего подходят для хранения сырой нефти. Атмосферные резервуары работают при атмосферном давлении или близком к нему. Резервуары для хранения атмосферы могут быть далее разбиты на резервуары с открытым верхом, резервуары с фиксированной крышей и резервуары с плавающей крышей. Резервуары с открытым верхом лучше подходят для хранения воды.Остальные два широко используются для хранения сырой нефти и других нефтепродуктов. Резервуары с фиксированной крышей используются, когда количество сырой нефти невелико.

Масляные резервуары с плавающей крышей имеют цилиндрическую стальную оболочку. Как следует из названия резервуара, этот цилиндрический стальной корпус имеет плавающую крышу, что означает, что он плавает над жидкостью, находящейся в резервуаре. Это очень интересная концепция. Когда уровень сырой нефти низкий, крыша тоже будет низкой.Когда в резервуаре хранится больше сырой нефти, уровень крыши поднимается, чтобы соответствовать уровню масла.

Резервуары с плавающей крышей больше подходят для хранения больших количеств сырой нефти. Сырая нефть выделяет чрезвычайно летучий природный газ, а также некоторые загрязнители воздуха. Газы собираются в пространстве между крышей и сырой нефтью. Ободное уплотнение резервуара с плавающей крышей препятствует выбросу легковоспламеняющихся паров в окружающую среду. Эти пары могут вызвать возгорание и взрывы, поэтому их хорошо удерживать.В зависимости от предпочтений владельца можно установить механизмы для улавливания этого пара, чтобы он не терялся и мог использоваться либо на заводе, где хранится сырая нефть, либо его можно было расфасовать для продажи заинтересованным сторонам.

Обратной стороной резервуаров с плавающей крышей является то, что они подвержены воздействию элементов. Сильный снег может накапливаться на крыше резервуара и привести к тому, что крыша сдвинется вниз в сырую нефть внизу. Дождевая вода также имеет такой же эффект емкости бака.

Строительство резервуаров для хранения сырой нефти

Строительство резервуаров для хранения сырой нефти – это процесс, требующий большой осторожности. В этих резервуарах нет места утечкам, и они должны быть тщательно протестированы, прежде чем они будут введены в эксплуатацию. Технические характеристики этих резервуаров различаются от клиента к клиенту. Многие компании, производящие резервуары для хранения сырой нефти, используют углеродистую сталь, которая представляет собой тип стали, которая содержит процентное содержание углерода. Также используется нержавеющая сталь, которая содержит хром, устойчивый к ржавчине.Углеродистая сталь дешевле нержавеющей стали, поэтому некоторые компании могут предпочесть ее в качестве материала, из которого сделаны их резервуары.

Размеры и вместимость резервуаров для хранения сырой нефти

Как и все другие аспекты, размеры резервуаров для хранения сырой нефти действительно зависят от потребностей клиента. Некоторые резервуары для хранения сырой нефти могут иметь диаметр 30 метров и высоту 10 метров. У более крупных нефтяных компаний, занимающихся переработкой собственной нефти, есть большие резервуары для хранения сырой нефти. Емкость резервуара для хранения сырой нефти имеет диаметр 88 метров и высоту 19.5 метров будет примерно 118 000 кубометров. Некоторые резервуары настолько велики, что могут одновременно вместить 16 миллионов галлонов сырой нефти.

В мире, где все заботятся о чистоте окружающей среды для будущих поколений, как никогда важно, чтобы разливы нефти были сведены к минимуму, насколько это возможно. В результате крайне важно, чтобы резервуары, в которых хранится огромное количество сырой нефти, были сделаны из лучших материалов. Резервуары должны быть подходящего размера для того количества масла, которое они вмещают. У них также должна быть защитная зона или обваловка, по крайней мере, вместимостью резервуара. Утечки случаются, и разумно быть готовым к худшему сценарию. С сырой нефтью необходимо обращаться безопасно и надежно, чтобы ее можно было перерабатывать, и мы получали различные нефтепродукты, которые мы получаем из нее, сохраняя при этом безопасность нашего мира.

Резервуар для хранения газа по лучшей цене – Выгодные предложения на резервуар для газа от мировых продавцов резервуаров для хранения газа

Отличные новости !!! Вы попали в нужное место для резервуара для хранения газа.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший резервуар для хранения газа вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили бензобак на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в резервуаре для газа и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести резервуар для хранения газа по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Приложения для проверки резервуаров для хранения

  • Интернет-магазин
  • Служба поддержки клиентов
  • О нас
  • Карьера
  • Свяжитесь с нами
  • FR
  • CN
  • ES
  • Продукты
  • Приложения
  • Промышленность
  • Ресурсы
  • Академия Эддифи
  • Блог

Приложения

Поиск по активам

Поиск по типу дефекта

  • Самолеты и космические аппараты
  • Болты и резьбы
  • Теплообменники
  • Морской
  • Трубопроводы
  • Железная дорога
  • корабли
  • Танки
  • Трубы
  • Турбины
  • Суда
  • Дефекты отливки
  • Составные дефекты
  • Коррозия
  • Коррозия под изоляцией (CUI) и противопожарная защита (CUF)
  • Трещины
  • Дефекты трубок теплообменника
  • Картирование коррозии фазированной решеткой
  • Контроль сварных швов с фазированной решеткой
  • Коррозионное растрескивание под напряжением
  • Дефекты сварки

О компании Eddyfi Technologies

  • О нас
  • Наши бренды
  • Управленческая команда
  • Довольных клиентов
  • Новости
  • События

Промышленность

  • Академические исследования и обучение
  • Аэрокосмическая промышленность
  • Энергия
  • Еда и напитки
  • Heavy Indus

Выбор резервуара для хранения

В моем недавнем проекте нам нужно спроектировать и приобрести как минимум восемь резервуаров для хранения жидкости. Хотя разработка резервуара для хранения не является частью моей работы (это работа инженеров-механиков), но мне всегда интересно, как люди проектируют резервуары. В этом посте я хочу поделиться с вами результатами моего настольного исследования по выбору резервуара для хранения жидкости .

Емкости для хранения жидкостей

Существует шесть основных конструкций резервуаров, используемых для резервуаров для хранения органических жидкостей:

  1. Фиксированная крыша (вертикальная и горизонтальная)
  2. Наружная плавающая крыша
  3. Куполообразная внешняя (или крытая) плавающая крыша
  4. Внутренняя плавающая крыша
  5. Переменное паровое пространство
  6. Сосуд под давлением (низкий и высокий)

Резервуары с фиксированной крышей

http: // www.ngm-group.ru/rus/fixed_roof_tanks_3/

Резервуар со стационарной крышей является наименее дорогостоящим в строительстве и обычно считается минимально приемлемым для хранения летучих органических жидкостей. Этот тип резервуара состоит из стального цилиндрического корпуса с постоянно закрепленной крышей, которые различаются по конструкции.

Резервуары с фиксированной крышей имеют либо свободный воздухообмен, либо вентиляционные отверстия под давлением или вакуумом. Последний предотвращает выброс паров при очень небольших изменениях температуры, давления или уровня жидкости.

Внешние плавучие резервуары

Типичный резервуар с внешней плавающей крышей состоит из цилиндрической стальной оболочки с открытым верхом, снабженной крышей, которая плавает на поверхности хранимой жидкости. Плавающая крыша состоит из настила, фурнитуры и системы краевого уплотнения. Плавающие палубы, которые используются в настоящее время, изготовлены из сварных стальных листов и бывают двух основных типов: понтон или двухэтажный .

http: //en.wikipedia.org / wiki / Файл: External_floating_roof_tank_ (double_deck) .jpg

http://www. fgg.uni-lj.si/kmk/esdep/master/wg15c/l0100.htm

Резервуар с внешней плавающей крышей обычно используется для хранения больших количеств нефтепродуктов, таких как сырая нефть или конденсат. В отличие от резервуара с фиксированной крышей, в резервуаре с плавающей крышей отсутствует паровое пространство.

Куполообразный резервуар с внешней плавающей крышей

Резервуар с куполообразной внешней плавающей крышей обычно представляет собой резервуар с внешней плавающей крышей, который был модифицирован куполообразной фиксированной крышей.Этот тип резервуара относится к резервуару с внутренней плавающей крышей со сварной палубой и самонесущей фиксированной крышей.

http://www.petrolplaza.com/technology/articles/MiZlbiYxMDM4NyY0JjEmMyYxMjU%3D

Внутренний резервуар с плавающей крышей

Внутренние резервуары с плавающей крышей используются для жидкостей с низкой температурой вспышки (например, бензина, метанола). Эти резервуары представляют собой резервуары с конической крышей с плавающей крышей внутри, которая перемещается вверх и вниз вместе с уровнем жидкости.Эта плавающая крыша улавливает пары топлива с низкой температурой вспышки.

http://www.cpec.nus.edu.sg/myweb/newsletter/news10/MOM.html

Резервуары с изменяемым паровоздушным пространством

Переменные резервуары с паровым пространством оснащены расширяемыми резервуарами для пара для компенсации колебаний объема пара из-за изменений температуры и барометрического давления.Два наиболее распространенных типа резервуаров с переменным паровоздушным пространством – это резервуары с подъемной крышей и резервуары с гибкой диафрагмой.

Резервуар высокого и низкого давления

Обычно используются резервуары высокого давления двух классов: низкого давления (от 2,5 до 15 фунтов на кв. Дюйм) и высокого давления (выше 15 фунтов на кв. Дюйм). Резервуары высокого давления обычно используются для хранения органических жидкостей и газов с высоким давлением пара, и бывают разных размеров и форм, в зависимости от рабочего давления резервуара. Резервуары высокого давления оснащены набором для сброса давления / вакуума для предотвращения потери вентиляции при кипении и потери дыхания из-за изменений температуры или барометрического давления.

Артикул:

  1. Бак для хранения жидкости. http://www.mothersofeastla.com/web-content/citizengroup/AP42/ap42ch07.pdf
  2. Выбор и размер накопительного бака. http://kolmetz.com/pdf/EDG/ENGINEERING_DESIGN_GUIDELINE__storage_tank_rev_2.pdf
  3. Резервуар с внешней плавающей крышей. http://en.wikipedia.org/wiki/External_floating_roof_tank
  4. http://www.ec.gc.ca/inrp-npri/default.asp?lang=En&n=5F8E5341-1
.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
