Анкер: что это такое и как он работает Компания «Тандем»

В этой статье мы разберем, что такое анкер, как он работает и для чего нужен в строительстве, как его делают и в чем заключается его конструкция, какие виды анкеров используются для бетонных и кирпичных стен.

Анкер – это комбинированное крепежное изделие, состоящее из центральной резьбовой части и наружной распорной.

Благодаря этому данный метиз способен не только закрепляться, но и удерживать конструкцию.  Анкер вставляется, завинчивается или забивается в твердый, жесткий строительный материал.

Для чего используются анкеры?

Эти анкеры можно использовать в бетонных зданиях, в стенах из полнотелого кирпича и в блоках из натурального камня. Надежность анкера основана на силе трения между границами отверстия и расширяющимися элементами крепежной конструкции. Поэтому анкеры используются для крепления массивных, тяжелых предметов и технического оборудования, которые подвергаются динамическим нагрузкам.

Анкеры используются для крепления потолочных и навесных конструкций, настенной мебели, различного спортивного инвентаря, бытовой техники, осветительных приборов и сантехники. В быту, а также в промышленных и коммерческих зонах анкерное крепление позволяет надежно закрепить трубопроводы и электропроводку. Надежность и простота использования сделали анкеры популярным видом крепежа сегодня.

Виды анкеров и их технические характеристики

Анкеры различаются по конструктивным особенностям, способу крепления и материалам изготовления. Производится более десяти различных типов анкеров для промышленного и бытового применения. В производстве анкеров используются следующие современные материалы:

• Низкоуглеродистая конструкционная сталь, обеспечивающая необходимый запас прочности: анкеры из этой стали предназначены для соединения с максимальной несущей способностью;
• Сталь с высокими антикоррозийными свойствами, в структурный состав которой входят легирующие элементы: материал выдерживает не только высокие нагрузки, но и не корродирует от длительного нахождения во влажной среде;
• Сплавы на основе алюминия и цинка (латунные анкеры): простая структура позволяет быстро установить крепеж; эти легкие, но прочные анкеры широко используются в домашнем хозяйстве.

Основные типы анкеров используются для плотных конструкций, таких как бетон или камень. Однако существуют отдельные типы анкеров, предназначенные для полых оснований. Особая группа анкеров используется для установки крепежа в листовых основаниях: в стенах из гипсокартона, ДСП и ДВП.

Как работает анкерный крепеж: принцип действия

Стандартная конструкция анкера включает распорку и конический болт с фланцевой гайкой. Как установить анкер? Для этого сверлится отверстие определенного диаметра, например, в бетонной или кирпичной стене. Затем анкер вставляется или забивается в отверстие, после чего гайка на анкере должна быть накручена на упор с помощью подходящего ключа. Когда гайка затягивается, она втягивает хвостовую часть болта в расширительную втулку, которая начинает расходится в стороны и таким образом прижимается к внутренним границам отверстия. Другими словами, крепеж расширяется в отверстии, а анкер фиксируется как можно надежнее в глубине строительной конструкции. Этот метод крепления путем расклинивания гильзы позволяет анкеру выдерживать как высокие поперечные сдвиговые нагрузки, так и высокие продольные нагрузки на выдергивание. Другие типы анкеров сконструированы аналогичным образом.

Конструктивные особенности анкеров

По конструкции они могут быть следующих типов:

• Анкерные болты с гайкой или “шестигранные”, могут использоваться для монтажа тяжелых конструкций.
• Анкеры с крюком или кольцом, используются для установки и крепления на потолках спортивного оборудования, элементов детских уголков (качелей, гимнастических стенок), люстр.
• Рамный анкер, конструкция, состоящая из резьбового потайного болта, расширительной втулки и клиновой гайки. Широко используется для крепления оконных рам и дверных косяков.
• Забивные анкеры. Простая конструкция состоит из короткой гильзы с резьбой на внутренней поверхности, гильза забивается в отверстие в стене и снимается фаска, затем в установленную гильзу вкручивается болт соответствующего размера. Данный способ крепления используется для монтажа труб, воздуховодов и каналов.
• Анкерный клин, используется для крепления скрытых неподвижных элементов конструкции, например, при монтаже закладных элементов при установке гипсокартонных стен или обрешетки. Крепление происходит без завинчивания: сначала анкер забивается в просверленное отверстие, а затем вбивается клин до уровня плоской головки.
• Потолочные анкеры. Конструкция состоит из короткой гильзы и металлического стержня с коническим концом; стержень забивается или вставляется в отверстие для крепления, а затем вытягивается вниз на определенное расстояние. В процессе вытягивания коническая часть стержня расширяет гильзу до пределов отверстия.

Советы по установке от профессионалов

При установке анкеров следуйте нескольким полезным советам опытных мастеров.

• Во-первых, если вы забиваете анкер с гайкой, не делайте это над самой гайкой, а используйте деревянный брусок в качестве распорки. Это защитит крепеж от повреждения резьбы.
• Во-вторых, если вы забили анкер, а его легко выдернуть или выкрутить, то ситуацию может исправить небольшой кусок оцинкованной стали длиной чуть больше анкера и шириной 10 мм. Вытащите анкер, вставьте лист оцинкованной стали и забейте его обратно.
• В-третьих, анкерный крепеж можно использовать многократно, если, например, при сборке подвесной конструкции вместо болта нужно установить дюбель, старый болт можно легко выкрутить, а на его место вкрутить дюбель нужного размера. Крепление не потеряет своей надежности.

Дата публикации: 04.06.2021

Что такое анкера в строительстве

Анкер по сути это крепёжная деталь, напоминающая по форме якорь, например стальная связь, закладываемая в каменные стены; существуют анкерные болты, анкерные связи в соединениях с гарантированным натягом и т. д.

Крепежный элемент сопрягается с массивом основания не напрямую, а через анкер или дюбель, которые и создают необходимый момент сцепления. Строго говоря, сложно провести четкое разграничение между анкером и дюбелем. На наш взгляд, анкером является элемент, который определенным (механическим или химическим) образом повышает сцепление между основным крепежным изделием и основанием до необходимого уровня. По сути, дюбель является более легкой разновидностью анкера.

Различают забивные, клиновые, стержневые, закладные (анкерные болты) и химические анкеры.

Клиновой анкер

Используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу.

Это стальной стержень с цилиндрической подвижной муфтой в виде пояска, конусообразным хвостовиком и гайкой. Не требует точной глубины сверления и очистки отверстия.

При затягивании гайки происходит наползание муфты на хвостовик, и возникает распирание, которое надежно удерживает конструкцию в несущей основе.

Стержневой анкер

По сути является клиновым анкером, но  предназначен для глубокой установки через несколько последовательных слоев облицовки и изоляции.

Дополнительное достоинство такого изделия — возможность производить его установку под углом.

Забивной анкер

Используется при ответственном монтаже (при больших нагрузках), при креплении тяжеловесных конструкций, кабельных трасс, консолей, ворот и т.п. к полнотелому бетону, природному строительному камню, полнотелому кирпичу.

Забивной анкер представляет собой полый цилиндр. С одной стороны имеется внутренняя резьба, с другой стороны распорная зона из четырех сегментов. Для обеспечения контролируемого расклинивания внутри полого цилиндра расположен сердечник(конус).

При забивании анкера происходит распирание сегментов в просверленном отверстии. За счет этого предотвращается прокручивание и анкер надежно фиксируется. При ввинчивании болта происходит дополнительное распирание и фиксация.

Закладной анкер или анкерный болт.

Используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным перегородкам.

Анкерный болт на конце может быть с гайкой, кольцом, крюком или головкой и в зависимости от варианта использования применяют ту или иную разновидность данного анкера.

При завинчивании болта конусообразная гайка втягивается в муфту и происходит распирание. Причем крепление идет вдоль всей муфты за счет ее дополнительной деформации у основания анкера.

Нагружать подобную крепежную деталь следует после полного твердения бетона.

Рекомендуемая рабочая нагрузка на анкеры не должна превышать 25% от максимальной (нагрузки на вырывание). Показатели нагрузок приведены для бетона прочностью 200-250кгс/см2. Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6.

Химический анкер

Выше  рассматривали анкеры, работающие на механическом принципе. Химический анкер — это стеклянная ампула с клеящим веществом (полиэфирной смолой) в сочетании с химической шпилькой.

Используется для монтажа подвесных потолков, а также для крепления различных материалов под водой. Хорошо выдерживает воздействие агрессивной среды. К числу достоинств можно также отнести небольшой относительно шпильки размер отверстия. При необходимости можно использовать последовательно две ампулы, что увеличивает глубину и надежность крепления.

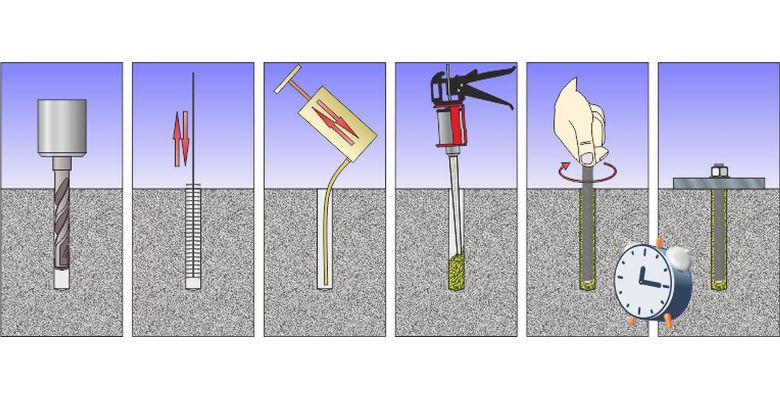

После подготовки отверстия в него устанавливается ампула, которую затем следует пробурить шпилькой. Для твердения клеящего вещества должно пройти некоторое время, в течении которого анкер не следует нагружать. Продолжительность твердения зависит от температуры окружающей среды и может составлять от 10 минут при температуре более 20 градусов до 5 часов при температуре минус 5 градусов.

Используется только на вертикальных поверхностях, не подходит для использования на потолках.

Добавлено: 20.01.2015 11:37:41

Источник

Источник2

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т. п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.



Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.



Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае  тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.



Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Также рекомендуем посетить:

Источник

Источник3

Если вы решили построить собственный загородный дом, и вам пришлось столкнуться с таким понятием, как «анкер», о котором вам никогда не приходилось прежде слышать, то не стоит особенно пугаться. Все довольно просто. Речь идет об одной из разновидностей законченного крепежного изделия, которым крепятся разного рода тяжелые предметы и конструкции посредством метода расклинивания. При этом расклинивание выполняется непосредственно в стене.

Условия использования анкеров подразумевают применение высокопрочным материалов для их изготовления. Анкер – слово немецкое. Переводится как «якорь». Существует несколько типов анкеров. Самым простым по конструкции является забивной анкер, который широко используется в строительстве, во время проведения ремонтных работ и т. п. Забивной анкер, тем не менее, имеет внутреннюю резьбу. За счет этого удается достичь большей прочности крепления. Забивные анкеры пригодны для установки в конструкции из кирпича, бетона, камня.

Чтобы смонтировать забивной анкер, нужно предварительно просверлить определенной глубины и диаметра отверстие. После окончания сверления отверстие необходимо почистить. Как только анкер оказывается установленным в отверстие, его посредством специального приспособления разжимают. Благодаря этим действия удается достичь крайне высокой степени надежности фиксации. На этом процедура не заканчивается. Далее строители ввинчивают внутрь анкера крепежную деталь, которая должна соответствовать параметрам резьбы.

Помимо забивных часто применяются также клиновые анкеры. Такие анкеры имеют специальный клин. В процессе работ его расширяют, благодаря чему анкер удается более надежно зафиксировать в гнезде. Посредством клиновых анкеров можно осуществлять так называемый сквозной монтаж. При этом работы выполняются через материал, закрепленный на основании. Технология работы в этом случае выглядит так: анкер помещают в заранее подготовленное отверстие, далее его забивают молотком, после чего процедура завершается затягиванием анкера гаечным ключом.

Существуют еще стержневые фиксаторы, которые также относят к анкерам. Они действуют практически по тем же принципам, что и клиновые анкеры. Стержневые фиксаторы рекомендуется использовать при проведении глубокой установки, когда есть необходимость преодолеть последовательно сразу несколько слоев изоляционных материалов и облицовки.

Источник
