диапазон выбора анкерных соединений устроит и строителя, и землеустроителя

Этот вид крепежа оказался самым эффективным при горной выработке, для крепления стен и сводов горизонтальных ходов в рудном теле. И немцы, и англичане нашли в нём сходство с «якорем». Так появился универсальный по сфере применения крепёжный элемент — анкер. Анкерный болт — металлическая деталь заворачиваемая, забиваемая или закладываемая в заранее подготовленное твёрдое основание.

Анкерный крепёж

Типичный анкерный болт представляет собой стержень от 45 до 200 мм из легированной стали (09Г2С-6), характеризующийся 6-8 категорией прочности. Болт имеет шестигранную головку и крепёжный конец с нарезной резьбой. Принципиальные особенности анкерному болту придают втулка с продольными прорезями и коническая гайка, движение которой по стержню осуществляет принцип анкеровки. Технические характеристики анкерных болтов подробно рассмотрены в данной статье.

Способ крепления анкера определяется характером полезных нагрузок, которые и осуществляют его прочную связь с конкретным по материалу основанием. Это и сила трения, и противодействие в упоре, и адгезия при использовании химических веществ или преобразования поверхности в условиях термического воздействия.

Самым дешёвым и распространённым видом анкерного крепежа является соединение с основанием на применении силы трения, которую испытывает болт в отверстии тела крепления. Для тонкостенных материалов эффективнее внешний упор, при котором наружный элемент крепёжного конца позволяет затягивать базовую основу между ним и головкой болта. Самым перспективным и универсальным по своим возможностям считается химический анкер, включающий в систему крепления синтетические смолы или клеи. Фактически, способ крепления анкера и определяет его тип.

Достоинством анкерного крепежа является возможность эффективно сочетать различные способы соединения, исходя из конкретной строительной задачи и особенностей материала соединяемых конструкций.

Классификация анкеров

Основу классификации анкеров определяют:

• техника введения анкера в основу: забивочные, лепестковые, винтовые, бурильные;
• по признакам заделки места крепежа: с бурением, с расширением, трубчатые;
• по конструкционным признакам основного элемента: цилиндрические, стержневые, из проволочных прядей;
• по срокам эксплуатации: временные и постоянные.

Механические анкеры

За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

1. Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.
2. Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.
3. Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.
4. Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.
5. Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.
6. Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.
7. Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.
8. Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.
9. Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.
10. Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Химические анкера

Этот вид крепежа к силе трения и упора добавил ещё и надёжности силы склеивания, которую обеспечивает использование синтетических смол и клеёв. К ведущим достоинствам анкерного крепежа добавились новые:

• создание крепежа- монолита:
• пригодность для наружных и внутренних работ;
• исключительная эффективность в крепеже рыхлых и тонкостенных материалов, на краю конструкции;
• стойкость к вибрации;
• компактность упаковки;
• большие сроки эксплуатации.

Предложения ведущих фирм HILTI, BIT и Chemofast насытили отечественный строительный рынок уникальными марками химических составов для анкерного крепежа, которые расцениваются как ноу-хау в этой области.

Простые в использовании, доступные в цене, химические анкеры доказали свои преимущественные свойства.

Пластиковые анкеры

Пластиковые анкеры — разновидность анкеров, применяемых в землеустройстве. Крепёжные элементы, произведены как цельнолитые изделия из композиций на основе полимера, обладающие ударопрочностью и морозостойкостью. Представляют собой стержень от 60 до 120 см длинной. Комплект состоит из пробойников, пластиковых анкеров и АТРклипов (для анкерирования ячеек), шнура из полиамида.

Анкер имеет Те-образную форму, в грунт забивают его пробойником. В монтаже с АТРклипом, позволяет протянуть полимерный трос для закрепления георешётки. Будучи несущим элементом, пластиковый анкер устанавливается до отстыпки грунта.

Он не боится грунтовых вод, коррозии, воздействия химических веществ. Используется при строительстве трубопроводов, дорожных насыпей, укрепления берегов водоёмов.

Грунтовые анкеры

Это гиганты среди анкерных соединений: длина стержней достигает 15 -22 метра, что обусловлено их практическим назначением. Грунтовые анкеры используются для укрепления откосов строительных котлованов и обеспечения безопасности строительных работ производимых рядом с ними, а также для устройства подпорных стенок и укрепления оползней.

В процессе работ закладывают высокопрочную винтовую арматуру анкера в пробуренное под углом 40 градусов отверстие, закрепляя его нижний конец бетоном. Натяжение анкера до необходимой прочности осуществляют с помощью домкрата, закрепляют конусными гайками поверх анкерных плит.

Анкеры для устройства фундамента

Чтобы увеличить сцепление конструкций с фундаментом используют фундаментные болты: съёмные, глухие и закладные.

Их делают прямыми, изогнутыми, составными или даже в соединении с анкерной плитой, что позволяет монтировать прямо в жидкий бетон. Самые большие сложности с установкой глухих болтов: их положение точно выверяют с помощью стальных кондукторов (стоек и связей), поскольку после заливки бетоном уже ничего нельзя поправить.

Анкер регулировочный по высоте

Такой вид крепежа востребован там, где сочетание конструкций из разных материалов предполагает разные характеристики усадки. За счёт двух стальных площадок на резьбовом стержне, гаек и шайб он позволяет урегулировать горизонтальное положение конструкции относительно основания.

Регулировочные анкеры могут различаться величиной площадок, размером анкер-шпильки, весом и ценой. Материал для такого анкерного болта — легированная сталь с оцинковкой поверхности.

Классификация анкеров по материалу соединяемых конструкций

1. Для листовых материалов: панели ДСП,гипсокартон и т. п.
2. Для плотных материалов: природный камень, бетон, кирпич.
3. Для пустотелых материалов: пенобетон, газобетон, щелевой кирпич.

В зависимости от массы соединяемых конструкций и материала выбирается способ анкерного соединения или комплексный подход к его использованию.

Установка анкерных болтов

Нет такого объекта строительства и вида материала, для которого нельзя было бы применить анкерное соединение. Фундамент, потолок, пол, стены, внутренние перегородки, элементы конструкций, сантехнические устройства, коммуникационные разводки — места доступные для быстрого и дешёвого способа крепления с помощью анкера-дюбеля. Установка анкера доступна и профессионалу, и домашнему умельцу. Всё необходимое для этого вида работ в изобилии представлено на строительном рынке.

Расчёт нагрузок анкерных болтов. Цены

Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

• вырывающая сила;
• изгибающий момент;
• крутящий момент;
• комбинированные нагрузки.

Из чего складывается цена на анкерные болты.

Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

• в величине изделия;
• по назначению;
• по материалу;
• в величине закупочной партии
• инновационных модификаций;
• популярности производителей.

Статья взята с ru-house.net

характеристики и свойства различных видов

Анкерный болт – крепеж, позволяющий осуществлять монтаж предметов и элементов конструкций, имеющих большую массу, к стенам и потолкам. При его помощи достигается очень надежное крепление, которого не может дать дюбель-гвоздь или шуруп для дюбеля.

В статье будет приведена классификация, описано какие бывают виды анкерных болтов и где применяются, приведены наглядные фото.

Содержимое статьи

• Важные параметры и виды анкерных болтов
• Сферы, где используются анкерные болты
• Правила монтажа
• Фото анкерных болтов

Важные параметры и виды анкерных болтов

Болты изготавливаются по ГОСТу из легированных сталей повышенной прочности. В целом анкерный болт – это стальной стержень цилиндрической формы длиной 45-225 мм. С одного конца оснащен резьбой, другой является крепежным. Любой анкер выглядит как втулка с распорным элементом, выполненный в виде конической формы гайки.

Когда крепеж ввинчивается в несущую конструкцию для анкера, муфта под его воздействием сильно деформируется, создавая сильное сцепление с основанием. За счет этого вырвать болт из стены можно лишь с ее частью.

Классификация анкерных болтов, помимо их размеров и материала изготовления, производится по следующим параметрам:

• метод сцепления в основании – бурильные, забивные, винтовые;
• вид фиксации в месте крепления – расширение, трубка, распор;
• конструктивные нюансы анкера – цельный, стержневой, сборный, цилиндрический.

Помимо приведенной классификации, анкерные болты по конструктивным особенностям могут быть либо временные, либо постоянные.

Такая хорошая сцепка достигается при наличии упора и достаточной действующей силы трения. Анкерные болты химического типа также держатся еще и за счет смолы, склеивающей болт с анкером.

Существует такая техническая характеристика, как вырывной показатель анкерного болта, показывающий, какое усилие необходимо приложить, чтобы выдернуть болт из анкера. Измеряется прилагемое усилие в килоньютонах, и согласно ГОСТу оно должно превышать 10,5 кН.

Вырыв анкерного болта, как правило, происходит в двух случаях: если болт был вкручен на недостаточное количество оборотов, либо когда произошел вырыв конической гайки. Возможен еще вариант вырыва вместе с дюбелем и фрагментом стены.

Немаловажны также прочность на изгиб и скручивание. Для изгибающего момента анкерного болта эта величина не должна превышать 5-25 нм, для крутящего – 10-40 нм. Чем меньше эти показатели, тем прочнее и жестче болт.

Сферы, где используются анкерные болты

В зависимости от конструктивных особенностей, параметров жесткости и прочности, вырывного показателя анкерные болты имеют следующие области применения:

• для закрепления частей зданий – балконов, лоджий, лестничных маршей, перил и консолей;
• для монтажа к фундаментам, в кирпич, бут различных конструкционных элементов – растяжек для мачт, тросов, вывесок и т.п.;
• для монтажа подвесных сплит систем, механизмов балок.

Различают анкерные болты механического и химического принципа действия. Болты с механическим принципом действия выпускаются с шестигранными головками, с потайной головкой, с крюком, с кольцом, а также с ударным распором и в виде шпильки.

Анкерные болты с химическим принципом действия применяются на наиболее ответственных участках, поскольку прочностью сцепления значительно превосходят механические.

Вескими плюсами этого типа анкерных болтов являются:

• возможность применения для внешних и внутренних работ;
• нечувствительность к вибрациям поверхности;
• возможность применения на малопрочных основаниях вроде ракушечника и газобетона.

Правила монтажа

Монтаж начинается с засверливания основания соответствующим анкеру сверлом, чтобы он с некоторым усилием заходил в отверстие, из которого предварительно удаляются остатки строительного мусора. Далее в отверстие молотком забивается анкер. Затем гайка на болте затягивается по максимуму, чтобы обеспечить максимальное расклинивание анкера в основании.

По окончании процесса необходимо отдать гайку и накрутить на шпильку, гайку снова затянуть. При использовании анкеров с химическим принципом действия засверливают отверстие в основании, забивают анкер, а затем вставляют в него шпильку. Ампула в анкере разбивается, и состав в ней намертво приклеивает шпильку.

Фото анкерных болтов

• Такелажное оборудование – особенности и разновидности, какие бывают, как применяют

• Что такое фундаментный болт? Советы по выбору размера, особенности применения, маркировка и классификация крепежных изделий

• Зачем нужна шайба-гровер – виды гроверов, варианты и особенности применения

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Зачем нужна шайба-гровер
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

Вам понравилась статья?

Размер и вес анкеров

Назначение анкеров в строительстве – фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

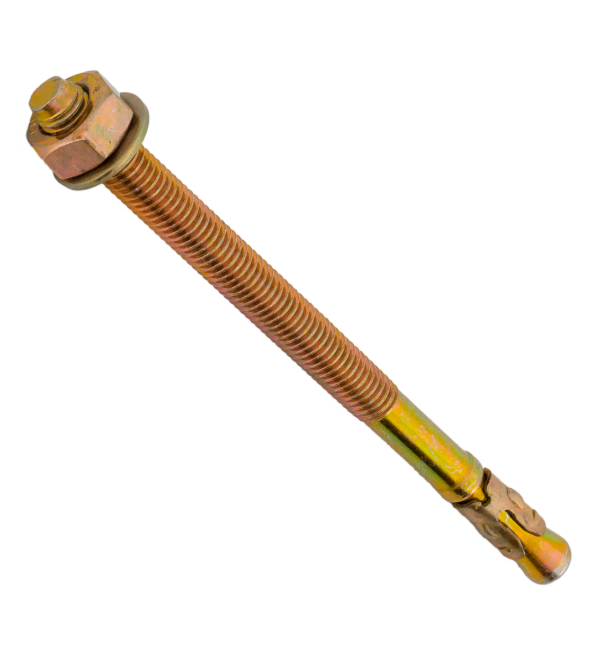

Клиновой анкер

Анкеры клиновые оцинкованные предназначены для установки в бетон, полнотелый кирпич, природный камень. Крепеж идеально подходит для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона.

Купить анкеры клиновые можно в удобных пром коробах по 20-100 штук в зависимости от размера и в подвесах (небольшой п/п пакетик на картонном носителе) по 1-2 изделию анкера.

Показать все…

Открыть калькулятор веса

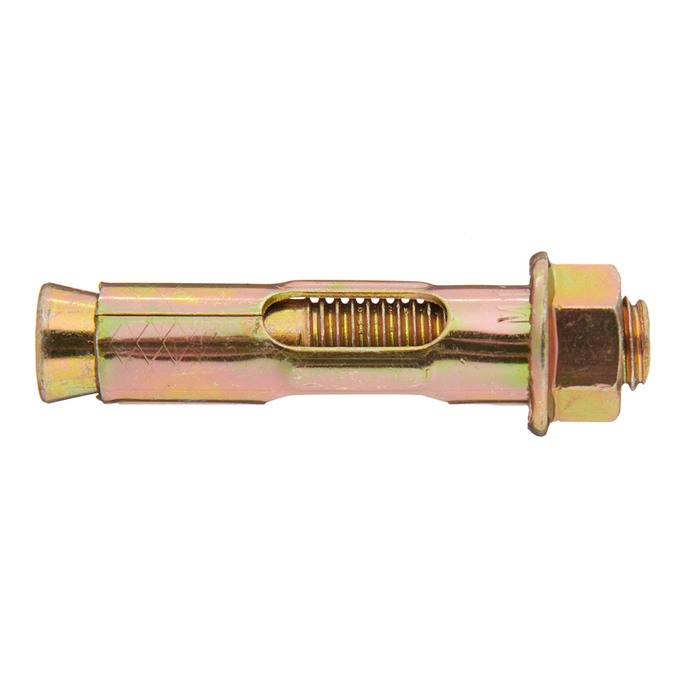

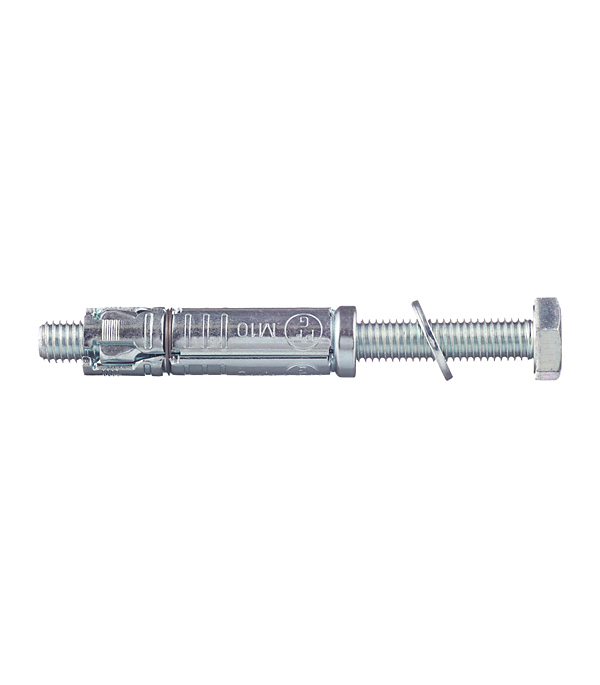

Втулочный анкер-болт

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Показать все…

Открыть калькулятор веса

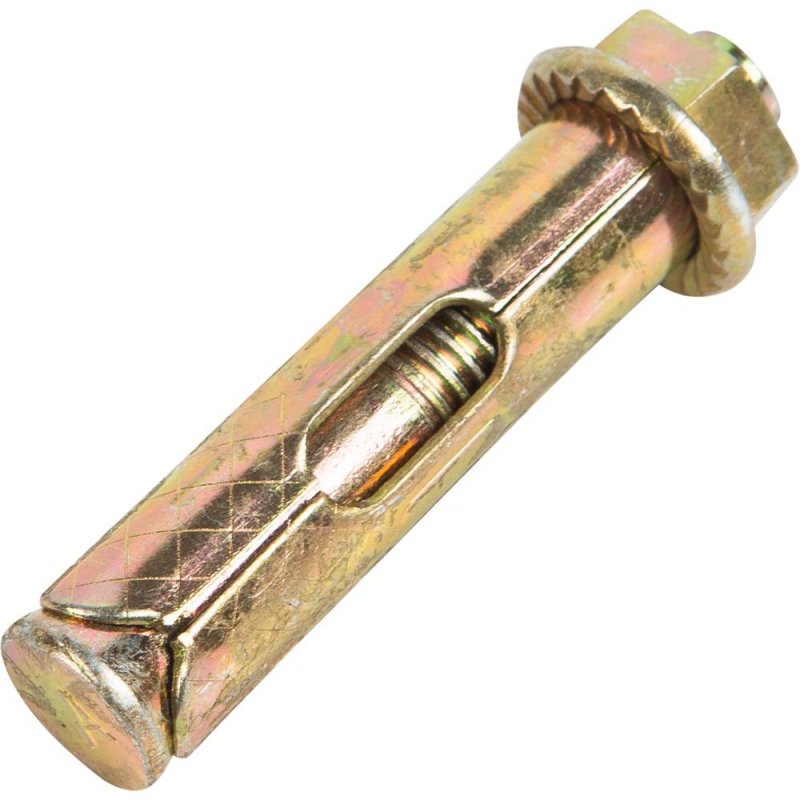

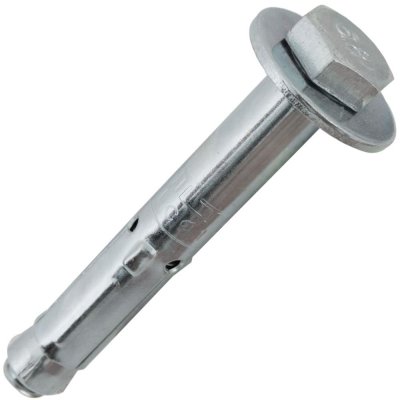

Втулочный анкер с гайкой

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: HNM

Показать все…

Открыть калькулятор веса

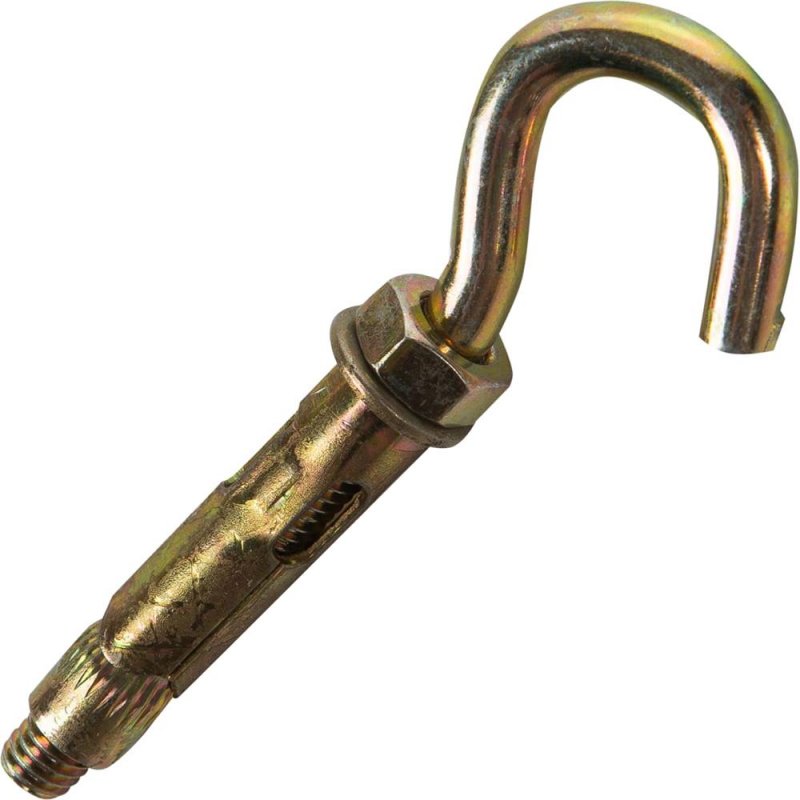

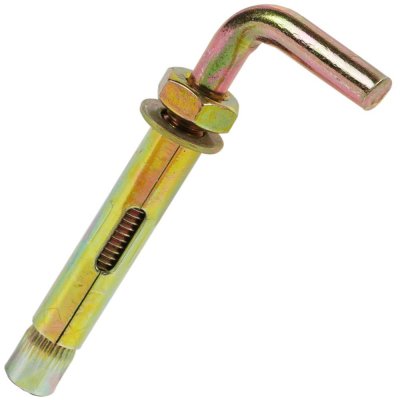

Втулочный анкер Кольцо / Полукольцо / Костыль

Анкерный болт с кольцом / крюком / костылем используют для монтажа подвесных элементов или конструкций в стены или потолок, выполненных из твердым материалов (природный камень, бетон, полнотелый строительный кирпич).

В продаже анкерный болт с кольцом/крюком в двух упаковках: картонный короб по 20 – 50 штук в зависимости от размеров анкера и подвесы фасовкой по 1-3 штуки. Кратность заказа в подвесах 10 упак.

Маркировка/Обозначение крепежа: HA / HL / HX

Показать все…

Открыть калькулятор веса

Анкер-клин потолочный

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т.п. в потолок – в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Открыть калькулятор веса

Забивной анкер стальной

Анкер забивной стальной применяют для ответственных креплений в бетоне без трещин, в кирпичной кладке, природном камне. Крепеж рассчитан на среднетяжелые и тяжелые конструкции.

Купить забивной анкер стальной можно в удобной транспортной упаковке по 30-100 изделий и в подвесе фасовкой 1, 2 и 4 шт в зависимости от размера анкера. Востребованные размеры анкеров забивных М6, М8 и М10.

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Открыть калькулятор веса

Забиваемый анкер-цанга латунная

Анкер забиваемый латунный применяют для крепления воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, декоративных, защитных конструкций.

Купить оптом анкер-цангу латунную можно в крупной транспортной упаковке и подвесах: анкер цанга М8 по 4 изделия, анкер цанга М10 по 2 изделия в упаковке по картонном держателе со штрихкодом.

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Анкер-дюбель MOLLY для тонких плит

Дюбель для гипсокартона металлический Молли используют для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот).

Купить дюбель бабочка металлический можно оптом и в розницу в крупной упаковке короб по 50-100 штук и в подвесах фасовкой 6-10 метизов – готовое решение для магазинов по продаже строительного крепежа.

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Открыть калькулятор веса

ТОП товаров из нашего каталога

Анкеры

Анкер-дюбель MOLLY для тонких плит

от 67.6 р.

за уп.

Подробнее

Анкеры

Клиновой анкер

от 13.5 р.

за уп.

Подробнее

Анкеры

Анкер-клин потолочный

от 448 р.

за уп.

Подробнее

Анкеры

Втулочный анкер-болт

от 18.7 р.

за уп.

Подробнее

Анкеры

Втулочный анкер с гайкой

от 11. 5 р.

за уп.

Подробнее

Анкеры

Втулочный анкер Кольцо / Полукольцо / Костыль

от 35.4 р.

за уп.

Подробнее

Анкеры

Забиваемый анкер-цанга латунная

от 60.4 р.

за уп.

Подробнее

Анкеры

Забивной анкер стальной

от 13.4 р.

за уп.

Подробнее

Анкеры

Рамный анкер

от 18.1 р.

за уп.

Подробнее

Анкер маркируется WAM аббревиатурой с цифрами размеров – первая цифра обозначает ширину резьбы, вторая – диаметр сверления, а третья – общую длину анкера.
К примеру, WAM-08080 – это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины – 40 мм и увеличивается на 5 мм.
Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

В разделе сайта “Строительный крепеж / Анкеры” Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

Виды анкерных болтов | Применение | Анкерные болты

Анкера, отличающиеся прочностью, подходят для крепления конструкций разного веса. Области применения анкерного болта – строительство и промышленность. Он подходит для крепления материалов разной прочности. Он достаточно востребован на рынке благодаря своей универсальности. В большинстве случаев анкера используют для монтажа на прочных конструкциях. Если речь идет пористых, неоднородных структурах, лучше применять специально разработанные виды прочного анкерного болта. Только так вы сможете обеспечить надежное крепление.

Анкерный болт фиксируется благодаря нескольким факторам:

1. сила трения. Втулка прочно соприкасается с отверстием, фиксируя положение;
2. сила распорного механизма;
3. свойства адгезионных компонентов, которые удерживают болт за счет склеивающей основы.

Разновидности анкерного болта

Анкерные болты бывают не только универсальными, но и для решения конкретных строительных задач. В этих случаях их наделяют особыми свойствами, совершенствуя конструктивные особенности. В результате из модельного ряда анкерного болта удастся подобрать крепеж для решения любой монтажной проблемы.

При выборе анкерного болта нужно не просто знать о различных модификациях, их полюсах и минусах, технических особенностях, но и ориентироваться, какой вариант больше подойдет под условия эксплуатации.

Востребованные виды болтов на рынке:

Анкерный болт с гайкой. Это самый упрощенный тип по своему строению. Состоит из нескольких элементов: шпильки с резьбой, наконечником в форме конуса, гайки и втулки. С помощью гайки фиксируют анкера. Схема монтажа стандартная. Предварительно нужно просверлить отверстие по диаметру крепежной системы. Затем прочно зафиксировать гайкой. В этот момент наконечник расширяет втулку, увеличивая ее диаметр. Так достигается надежная фиксация анкерного болта в лазейке. Анкерные гаечные болты можно использовать в любых условиях эксплуатации. Даже если речь идет об агрессивной среде, местах повышенной влажности. Болты выпускаются в широком ассортименте. Диаметр анкерного болта колеблется 6 – 28 мм. По длине они бывают 6 – 30 см. Исходя из этих параметров, легко подобрать тип крепежа для решения разных строительных задач. Анкерный крепеж будет эффективным только в том случае, если вы монтируете болт в материалы прочной структуры. Например, однородный кирпич или бетон. Для работы с пористыми поверхностями существуют специально разработанные анкера.

Анкерный болт с крюком. Имеет много общего с предыдущим видом. На конце стержня в этой модификации установлен изогнутый крюк. С ним проще монтировать подвесные конструкции. Например, элементы подвесных потолков. Функция гайки в болте с крюком заключается в разжиме втулки, за счет чего болт надежно фиксируется. При монтаже конструкции на крюк при необходимости ее легко извлечь. Такой вариант подходит для установки сантехники.

Тип анкера с кольцом. На конце стержня образовано кольцо или полукольцо. Стержень, аналогично с предыдущими видами анкерного болта, играет роль фиксатора, а на кольцо крепят разные бытовые предметы или конструкции. Между собой болты отличаются размерами, которые определяют сферу их применения и назначение. Удобнее всего на кольцо крепить тросы и строительные леса.

Пружинные. Тип часто применяются при ремонтных работах, оформлении интерьера. Крепятся анкера путем увеличения пружины. Такой анкерный болт подходит для крепления на тонкостенных основаниях.

Применение

Анкерные болты механического типа выдерживают большие нагрузки при соединении с малопористыми поверхностями. Если речь идет о материалах с неоднородной пористой структурой, тогда подойдут химические анкера.

Анкерные болты по бетону бытового назначения отлично подходят для монтажа сантехники, подвесных систем, дверей, потолков и других предметов.

Клиновые болты монтируются в плотные поверхности. Если рассматривать их применения в быту, чаще крепят спортивные уголки, боксерские груши. Существуют также анкера, которые можно использовать для крепления к фундаменту с трещинами. При выборе анкерного болта нужно брать во внимание не только особенности изделия, но и основания, на которое нужно закрепить болт.

Болты-шпильки могут крепиться к монолитным конструкциям и тем, которые дали трещины. По этому критерию разделяют категории HAS и HST. Эксплуатационные свойства болтов указаны на упаковке. Также должна быть маркировка по международным стандартам. Их расшифровка предоставит информацию о: материале, выдерживаемых нагрузка (вырывание и срез), условиях эксплуатации, типе, размерах, технических свойствах.

Перед монтажом обязательно рассчитайте силу напряжения стен и потолков. Поскольку анкера востребованы в строительной сфере, их часто применяют для установки массивных и габаритных конструкций.

По стоимости самым дорогим считается химический тип. Это инновационные разработки, которые на российском рынке тестируют еще не так активно, в отличие от европейского. Крупные строительные холдинги уже пользуются преимуществами химических анкеров.

Преимущества и недостатки

Несмотря на то, что анкерные системы считаются универсальными, их целесообразней использовать в монолитных прочных основаниях. Если необходимо закрепить конструкцию на деревянной поверхности, можно найти бюджетные варианты.

Если монтировать анкерный болт по назначению, можно оценить его сильные стороны:

• выдерживает большие нагрузки. Это наиболее крепкий и надежный крепеж, который пользуется спросом в строительной и промышленной индустрии;
• широкий выбор крепежей по размеру, выдерживаемым нагрузкам, особенностям монтажа;
• материал – углеродистая сталь. Она отличается долговечностью и не поддается коррозии;
• простой монтаж. Для установки крепежей не понадобится специальное оборудование;
• помимо установки новых конструкций анкерными болтами можно укреплять уже существующие;
• анкерный болт сохраняет неподвижность даже при воздействии постоянных сил. Например, если в зоне установки есть вибрация.

К недостаткам можно отнести относительно высокую стоимость болтов. Для монтажа всех типов анкерных болтов обязательно просверлить отверстие, что может показаться неудобством и сложностью. Обеспечить надежное крепление можно только при грамотном подходе и точных расчетах.

Классификация анкеров по типу конструкции

Все анкерные болты объединяет принцип установки. При вкручивании увеличивается размер поперечного размера болта. За счет этого крепеж фиксируется. В зависимости от особенностей конструкции выделяют несколько особенностей анкерного болта:

• клиновой анкер. Втулка расширяется при вкручивании, как и другие крепежи этого типа. В области резьбы есть гайка. При креплении клинового анкерного болта понадобится закрутить гайку с помощью рожкового ключа. Такие болты выдерживают большие нагрузки. Недостатком такого крепежа считают повышенное напряжение на поверхность, к которой он крепится. Из-за этого целесообразно монтировать клиновой анкер исключительно в однородные прочные материалы.
• втулочный гаечный анкер. Это металлический крепеж с фиксирующей частью в виде гильзы. На одном конце шпильки расположена головка, которая в процессе вкручивания перемещается по резьбе. Втулочные анкера допустимо использовать в пористых поверхностях. Даже хрупкие поверхности способны выдержать минимальное напряжение от анкерного болта. Однако наряду с преимуществами он способен выдерживать не такие большие нагрузки, как клиновой;
• цанговый. Отличается усовершенствованной структурой втулки болта. На гильзе образовываются 4 лепестка. В результате вкручивания меняется форма рабочей поверхности и увеличивается сила трения, что гарантирует прочность анкерного соединения. Анкер с цангой по нагрузочным способностям сопоставим с клиновым анкерным болтом. Он применяется для легких видов покрытий. По цене на порядок дороже других видов из-за большого спора;
• забивной. Втулка в таких изделиях имеет форму конуса с разрезами. С помощью молотка клин, расположенный внутри гильзы, распирает втулку, фиксируя болт. Наиболее востребованный болт при монтаже бетонных конструкций и фундаментных работ.

Силы разрушения анкерного болта

При неправильных расчетах допустимых нагрузок, на анкерный болт могут влиять силы разрушения. Их существует несколько:

1. Срез. Риск его образования существует на месте крепежа анкерного болта. В итоге болт просто ломается.
2. Вырыв анкерного болта. Такой сценарий означает, что стержень болта полностью или частично выходит из отверстия.
3. Вырыв самого материала. В этом случае происходит вырыв поверхности, на которую крепили анкер. Это случается из-за того, что основание не выдерживает нагрузки.
4. Изгиб. Превышение предельно допустимых нагрузок может привести к деформации крепежа.
5. Сгорание. Стержень болта меняет свою форму из-за влияния высоких температур.
6. Коррозия. Она проявляется в случае выбора неподходящего типа прочного анкерного болта в соответствии с условиями эксплуатации. В некоторых случаях это могут быть некачественные болты без сертификатов качества, которые не прошли тестирования и дополнительную обработку для сохранения своих свойств.

Все анкера должны соответствовать стандартам ГОСТа. По маркировке изделий можно узнать все технические особенности изделия, условия применения, нагрузки, свойства материала, из которого они изготовлены.

Анкера преимущественно используются в твердых материалах. Если готовить о химических анкерных болтах, инновационные разработки подходят и для пористых оснований. Несмотря на изобилие видов, принцип фиксации одинаковый. Анкера способны гарантировать надежность креплений, долговечность и устойчивость к внешним факторам воздействия.



видео и советы по установке анкеров

1. С гайкой
2. Клиновые
3. С шестигранной головкой
4. Ударные
5. Четырехсегментные
6. Забивные
7. Винтовые
8. Общие рекомендации

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Каталог крепежной продукции ООО КРЕПЕЖига

Анкера

Анкер – это крепежный металлический узел, служащий для скрепления каменной кладки или для прикрепления машин к их фундаментам. Анкеры имеют широкий спектр применения в строительных и ремонтных работах. Анкеры (анкерные болты) могут быть различных видов и, соответственно, также различны сферы их использования. В зависимости от вида применения анкеры (анкерные болты) имеют различную форму и размер. Вы можете применять анкеры (анкерные болты) для крепления оконных рам и дверных блоков, ответственного монтажа, светильников, подвесных потолков, крепления элементов в пустотелых строительных материалах и др. Изготовление анкеров (анкерных болтов) производится с помощью современных технологий и с использованием высококачественных материалов.

ES анкерная гильза, электрооцинкованная (ETA M6 – M12)

Отличительной особенностью анкерных гильз типа PFG является наличие внутренней резьбы. По мере вкручивания вставного элемента анкеры расширяются, что обеспечивает надежность крепления в гнезде. Обладая сильной регулируемой областью расширения, анкеры способны выдерживать большую динамическую нагрузку. Подобные характеристики позволяют применять их не только для креплений в природном камне, кирпиче (полнотелом), бетоне, но и при проведении ремонтных работ в старых зданиях или при монтаже в материалах с низкими потребительскими свойствами.

Анкер клиновой S-KA

Анкеры S-KA специально разработаны и производятся фирмой SORMAT (Финляндия) для проведения работ по монтажу умеренно тяжелых и тяжелых конструкций. Особенностью анкеров этого типа является возможность сквозного монтажа, а наличие двух распорных втулок – D и S-KA практически исключает не надежность креплений анкеров.
Область применения клиновых анкеров достаточно обширна: неповрежденный бетон, полнотелый кирпич, природный камень. Для этих материалов французская компания SPIT выпускает специальные анкеры. К их отличительным характеристикам относится наличие трех сегментной муфты и наличие у нее шести упорных точек. Подобная конструкция позволяет обеспечить наилучший распор анкеров и создать прочное закрепление.

KRH

В зависимости от материалов, предпочтительнее использовать те или иные виды анкеров. При установке и креплении деревянных (металлических) оконных или дверных блоков к кирпичу и бетону наилучшим вариантом послужит использование анкерных гильз KRH.
Характеристики: высокая огнестойкость, полностью металлическая конструкция позволяют применять эти анкеры для установки дверей, предназначенных для огнезащиты.

Анкер забивной LA

Монтаж при помощи забивного анкера очень прост и не занимает много времени. Чтобы выполнить крепление анкер необходимо установить в заранее подготовленное отверстие, соответствующей длины и диаметра и расклинить.
Анкеры изготавливаются из стали или кислотоупорной стали А4 с электроцинкованным покрытием. Отличить их можно по маркировке LA – значит, что анкеры электроцинкованные; LAN – произведены из кислотоупорной стали А4.
Анкеры этого вида имеют внутреннюю резьбу и конусообразный клин, что позволяет использовать их для креплений различных материалов к полнотелому кирпичу, природному камню, бетону.
Чтобы выбрать болт подходящей длины, нужно учесть длину резьбы анкера и толщину материала.
Материал: сталь, кислото упорная сталь А4.
Покрытие: электрооцинкованные.

Анкер MOLA для тонколистовых материалов

Анкеры MOLA производятся компанией SORMAT из оцинкованного металла. Они полностью металлические и прекрасно подходят для крепления полого или листового материала.
Монтаж не занимает много времени и очень прост: вкручивание отверткой винта приводит к раскрыванию распорного элемента анкера. На шляпке предусмотрены дополнительные зубчики, которые не дают анкеру проворачиваться при установке.
Область применения анкера: пустотелые стеновые панели, облицованные гипсокартоном, ДСП, фанерой, пустотелые перекрытия, подвесные потолки.

Анкер распорный латунный MSA

Изготовляемые из латуни анкеры наилучшим образом подходят для монтажа оборудования и различных материалов к полнотелому кирпичу, природному камню, бетону.
Характеристики: наличие во внутренней резьбовой части гильзы конической формы. Прокручиваниям при монтажных работах противостоит шероховатая поверхность наружной стороны. Обладает высоким уровнем устойчивости к коррозии.
Особенности монтажа: установка осуществляется в предварительно подготовленное отверстие при помощи болта или резьбовой шпильки. Закручивание болта (шпильки) приводит к расширению гильзы, в результате чего она плотно прилегает к стенкам отверстия.
Распорные анкеры MSA выпускаются нескольких модификаций. Анкеры SB и LB – строительные крепежные детали. В них крепление конструкции осуществляется при помощи болтов или гаек. Анкеры PFG – установочные элементы, они имеют кольцо либо крюк.
Модификации анкера PFG с крюком или кольцом являются установочными элементами, в то время как модели SB и LB – строительными крепежными деталями , в которых закрепление деталей конструкции может осуществляться либо гайкой, либо болтом.

Анкер болт с гайкой

Анкеры этого вида имеют втулку, шпильку с конусом и гайку-прокладку. Предназначены для работ по монтажу стальных конструкций, ограждений, барьеров в полнотелом материале.

Анкер-болт

Конструктивные особенности: анкер имеет шестигранную головку болта и метрическую резьбу, шайбу и конусную гайку, подвижную муфту с продольными прорезями.
Анкер-болт предназначен для монтажа к строительному и природному камню, бетону, перегородкам из бетона, полнотелому кирпичу тяжелых конструкций.

Анкер-крюк

Анкер-крюк, изготавливаемый из высокопрочной стали является многофункциональным крепежом.
Область применения практически неограниченна. С его помощью можно крепить различные конструкции, при этом материал может быть почти любой (природный камень, бетон, полнотелый кирпич).
Характеристики: имеющийся на конце крюк значительно расширяет варианты креплений.

Анкер петля

Анкер петля, как и другие разновидности анкеров, имеет широкую область применения. Крепление тяжеловесных конструкций, строительных лесов может осуществляться в кирпич, камень, бетон или перегородки из бетона небольшой толщины.



Расчет структурных соединений для Home Inspector

Расчетная прочность гвоздей выше, когда гвоздь забивается сбоку, а не в торец элемента. Информация об извлечении доступна для гвоздей, забитых в боковой слой; однако способность выдергивания гвоздя, вбитого в торцевое волокно, принимается равной нулю из-за его ненадежности. Кроме того, в NDS не предусмотрен метод определения величины извлечения гвоздей с деформированным стержнем. Эти гвозди значительно увеличивают способность к извлечению и часто используются для крепления обшивки крыши в районах с сильным ветром. Они также используются для крепления напольной обшивки и некоторых материалов для сайдинга, чтобы предотвратить выпадение гвоздей. Использование деформированных стержневых гвоздей обычно основано на опыте или предпочтениях.

Расчетное значение сдвига Z для гвоздя обычно определяется с помощью следующих таблиц из NDS•12:

• Таблицы 12.3A и B. Прибитые гвоздями соединения «дерево-дерево», односрезные (двухзвенные) соединения с одинаковыми породами пиломатериалов с использованием коробчатых или обыкновенных гвоздей соответственно.
• Таблицы 12.3E и F. Соединения металлической пластины с деревом с помощью коробчатых или обычных гвоздей соответственно.

Уравнения текучести в NDS•12. 3 могут использоваться для условий, не представленных в таблицах расчетных значений для З . Независимо от метода, используемого для определения значения Z для одного гвоздя, значение необходимо скорректировать, как описано в разделе 7.3.2. Как указано в NDS, стоимость одного гвоздя используется для определения расчетной стоимости.

Также стоит отметить, что NDS предоставляет уравнение для определения допустимого расчетного значения сдвига, когда гвоздевое соединение нагружается при комбинированном вытягивании и сдвиге. Уравнение представляется наиболее применимым к соединению торцевой фермы с кровельным покрытием в условиях подъема кровельного покрытия и поперечной нагрузки стен от ветра. Проектировщик может предусмотреть другие варианты применения, но должен позаботиться о сочетании нагрузок, необходимых для создания одновременного подъема и сдвига, достойных специального расчета.

Болтовые соединения

Болты могут быть спроектированы в соответствии с NDS•8, чтобы выдерживать сдвигающие нагрузки в соединениях дерево-дерево, дерево-металл и дерево-бетон. Как уже упоминалось, для соединения дерева с другими материалами, особенно с бетоном и кирпичной кладкой, можно использовать множество специальных крепежных болтов. Одним из распространенных примеров является анкер с эпоксидной смолой. Для конструкций соединений, в которых используются запатентованные системы крепления, следует обращаться к данным производителя.

Расчетное значение сдвига Z для болтового соединения обычно определяется с помощью следующих таблиц из NDS•8:

• Таблица 8.2A. Болтовые соединения древесины с древесиной, односрезные (двухзвенные) соединения с одинаковыми породами пиломатериалов.
• Таблица 8.2В. Болтовые соединения металлической пластины с деревом, односрезные (двухзвенные); толщина металлической пластины не менее 1/4 дюйма.
• Таблица 8.2D. Болтовые односрезные соединения дерева с бетоном; исходя из минимальной 6-дюймовой заделки болта в бетоне с минимальной вязкостью fc = 2000 фунтов на квадратный дюйм.

Следует отметить, что NDS не предоставляет значения W для болтов. Величина натяжения болтового соединения в деревянном каркасе обычно ограничивается несущей способностью дерева, определяемой площадью поверхности шайбы, используемой под головкой болта или гайкой. Следует учитывать способность шайбы к изгибу. Например, широкая, но тонкая шайба не будет равномерно распределять нагрузку на окружающую древесину.

Расположение болтов и сверление отверстий чрезвычайно важны для работы болтового соединения. Проектировщик должен тщательно соблюдать минимальные требования к краям, краям и расстояниям в соответствии с NDS•8.5.

Любая возможная скручивающая нагрузка на болтовое соединение (или любое соединение, если уж на то пошло) также должна учитываться в соответствии с NDS. В таких условиях расположение крепежных элементов в соединении может стать критическим для сопротивления как прямой сдвигающей нагрузке, так и нагрузкам, создаваемым крутящим моментом в соединении. К счастью, это условие не часто применимо к типичной легкой каркасной конструкции. Однако консольные элементы, которые полагаются на соединения для крепления консольного элемента к другим элементам, будут испытывать этот эффект, а крепежные детали, расположенные ближе всего к консольному пролету, будут подвергаться большей сдвигающей нагрузке. Один из примеров этого состояния иногда возникает при строительстве балконов в жилых домах; неспособность учесть описанный выше эффект была связана с некоторыми заметными обрушениями балконов.

Для деревянных элементов, прикрепленных болтами к бетону, расчетные поперечные значения приведены в NDS•Таблица 8.2 E. Уравнения текучести (или общие уравнения для дюбелей) также могут использоваться для консервативного определения несущей способности соединения.

Шурупы с затяжкой

Шурупы с затяжкой (или болты с затяжкой) могут быть спроектированы таким образом, чтобы выдерживать сдвигающие и вытягивающие нагрузки в соединениях дерево-дерево и металл-дерево в соответствии с NDS•9. Как уже упоминалось, в древесину можно установить многие специальные крепежные элементы винтового типа. Некоторые нарезают собственные отверстия и не требуют предварительного сверления. Для конструкций соединений, в которых используются запатентованные системы крепления, следует обращаться к данным производителя.

Прочность на извлечение стягивающего шурупа (вставленного в боковое волокно пиломатериала) определяется либо в соответствии с приведенным ниже эмпирическим расчетным уравнением, либо в соответствии с NDS•Таблица 9.2A. Следует отметить, что уравнение, приведенное ниже, основано на испытаниях винтовых соединений с одинарным запаздыванием и связано с понижающим коэффициентом 0,2, применяемым к средней предельной способности извлечения для корректировки продолжительности нагрузки и безопасности. Кроме того, длина проникновения стягивающего винта Lp в основной элемент не включает коническую часть в конце.

Допустимая расчетная прочность на извлечение стягивающего винта больше, когда винт устанавливается сбоку, а не в торце волокна элемента. Однако, в отличие от обработки гвоздей, прочность на извлечение шурупов, установленных в концевой слой, можно рассчитать с помощью поправочного коэффициента Ceg по уравнению, приведенному выше.

Расчетное значение сдвига Z для стягивающего винта обычно определяется с помощью следующих таблиц из NDS•9.:

• Таблица 9.3A. Стяжные винтовые, односрезные (двухзвенные) соединения с одинаковыми породами пиломатериалов для обоих элементов.
• Таблица 9.3Б. Шурупы с запаздыванием и соединения металлической пластины с деревом.

Уравнения текучести в NDS•9.3 могут использоваться для условий, не представленных в таблицах расчетных значений для Z . Независимо от метода, используемого для определения значения Z для одного стягивающего винта, значение необходимо скорректировать.

Вопросы проектирования системы
Как и в случае любых строительных норм и правил или проектных спецификаций, положения NDS могут учитывать или не учитывать различные условия, возникающие в полевых условиях. Могут быть альтернативные или улучшенные подходы к проектированию. Точно так же здесь уместно рассмотреть некоторые соображения, касающиеся конструкции соединения с древесиной.

Во-первых, из соображений общего дизайна следует избегать переполненных соединений. Если используется слишком много крепежных элементов (особенно гвоздей), они могут расколоться во время установки. Когда соединения становятся скученными, следует рассмотреть альтернативный крепеж или соединительную деталь. В принципе, деталь подключения должна быть практичной и эффективной.

Во-вторых, в то время как NDS рассматривает системные эффекты в конкретном соединении (т. е. элементе), в котором используются несколько болтов или стягивающих винтов (т. е. коэффициент группового действия Cg ), он не включает положений, касающихся системных эффектов нескольких соединений в узел или система компонентов. Поэтому ниже дается некоторое рассмотрение системных эффектов на основе нескольких соответствующих исследований, связанных с ключевыми связями в доме, которые позволяют жилью эффективно функционировать как структурная единица.

Соединения для снятия обшивки
Несколько прошлых исследований были сосредоточены на креплении обшивки крыши и извлечении гвоздей, главным образом, в результате урагана Эндрю (HUD, 1999a; McClain, 1997; Cunningham, 1993; Mizzell and Schiff, 1994; и Murphy, Пай и Розовский, 1995). Исследования выявили проблемы, связанные с прогнозированием отрывной способности обшивки на основе показателей отрыва одного гвоздя и определением дополнительной нагрузки на отрыв (т. е. давления всасывания ветра) на конкретный крепеж обшивки. Однако один очевидный вывод заключается в том, что гвозди на внутренней стороне панелей обшивки крыши являются критическими крепежными элементами (т. Е. Инициируют отказ при извлечении панели) из-за, как правило, большей площади притока, обслуживаемой этими крепежными элементами. Исследования также выявили преимущества использования шурупов и гвоздей с деформированным стержнем. Тем не менее, использование стандартной геометрической площади притока крепежа обшивки и ветровых нагрузок, наряду со значениями выноса NDS, обычно приводит к разумному расчету с использованием гвоздей. Коэффициент продолжительности ветровой нагрузки также следует применять для корректировки значений отбора, поскольку в проектных значениях отбора подразумевается соразмерное снижение по сравнению с краткосрочной, испытанной и предельной пропускной способностью.

Интересно отметить, однако, что одно исследование показало, что нижняя предельная (т. Розовский, 1995). Разница была в 1,39 раза больше, чем значения для одного гвоздя. Хотя это предполагает, что коэффициент системы удаления для обшивки гвоздей составляет не менее 1,3, он должен учитывать дополнительные соображения. Например, обшивочные гвозди забивают люди с помощью инструментов в несколько неблагоприятных условиях (т. е. на крыше), а не в лаборатории. Таким образом, этот системный эффект можно лучше всего рассматривать как разумный допуск конструкции на фактическое отклонение расстояния между гвоздями по сравнению с предполагаемым проектом. Таким образом, 8-9дюймовый шаг гвоздей на гвоздях обшивки крыши в области панели может быть допущен, когда 6-дюймовый интервал нацелен на дизайн.

Соединения крыши со стеной
В нескольких исследованиях изучалась возможность соединения крыши со стеной (т. скобы, склейка и др.). Опять же, основная проблема связана с сильным ветром, например, во время урагана Эндрю и других экстремальных ветровых явлений.

Во-первых, в качестве пояснения, понижающий коэффициент Ctn не применяется к наклонным гвоздям, которые используются для соединения стропил со стеной и пола со стеной в обычном жилом строительстве. Забивание гвоздей происходит, когда гвоздь вбивается под углом в направлении, параллельном волокну на конце элемента (т. е. соединение гвоздя с гвоздем в стене с верхней или нижней пластиной, которое можно использовать вместо торцевого гвоздя). Наклонное забивание происходит, когда гвоздь забивается под углом, но в направлении, перпендикулярном волокну, через боковую сторону элемента и в лицевую волокно другого (т. ). Хотя это в целом надежное соединение в большинстве домов и подобных конструкций, построенных в Соединенных Штатах, даже хорошо спроектированное соединение с наклонными гвоздями, используемое для крепления крыш к стенам, нецелесообразно в регионах, подверженных ураганам, или в аналогичных районах с сильным ветром. В этих условиях предпочтительнее металлический ремешок или скоба.

Основываясь на исследованиях соединений крыши и стены, можно сделать следующие пять основных выводов (Reed et al., 1996; Conner et al., 1987):

1. В целом было обнаружено, что (не путать с ногтями на ногах) в сочетании с металлическими ремнями или скобами не обеспечивают прямого дополнительного сопротивления подъему.
2. Основная металлическая скручивающаяся лента, размещенная на внутренней стороне стен (т. е. на стороне гипсокартона), привела к отрыву верхней панели и преждевременному выходу из строя. Однако полоса, расположенная снаружи стены (т. е. со стороны структурной обшивки), смогла развить свою полную мощность без дополнительного усиления обычного соединения стойки с верхней пластиной (см. Таблицу 1).
3. Способность к извлечению одиночных соединений с наклонными гвоздями была обоснованно предсказана NDS с коэффициентом безопасности примерно от 2 до 3,5. Тем не менее, при одновременном испытании нескольких соединений системный коэффициент способности выдергивания больше 1,3 был обнаружен для соединения стропила со стеной с наклонными гвоздями. Подобный системный эффект не был обнаружен на ленточных соединениях, хотя пропускная способность лент была значительно выше. Предельная нагрузка простого соединения планками (с использованием пяти гвоздей 8d с каждой стороны ленты — пять в еловом стропиле и пять в верхней пластине из южной желтой сосны) составила около 1,900 фунтов за соединение. Было обнаружено, что вместимость трех обычных наклонных гвоздей диаметром 8d, используемых в одной и той же конфигурации соединения, составляет в среднем 420 фунтов с более высокими вариациями. Когда три 8d соединения общего ногтя были протестированы в сборке из восьми таких суставов, было обнаружено, что средняя предельная способность к вытягиванию одного сустава составляет 670 фунтов с несколько меньшим разбросом. Подобные системные увеличения не были обнаружены для ленточных соединений. Грузоподъемность 670 фунтов была аналогична той, которая была реализована для соединения стропила со стеной с использованием трех коробчатых гвоздей 16d в каркасе из ели Дугласа.
4. Было обнаружено, что опубликованное производителем ремня значение имеет чрезмерный запас прочности более 5 по отношению к средней предельной грузоподъемности. С учетом соответствующего коэффициента запаса прочности в диапазоне от 2 до 3 (рассчитанного путем применения уравнений NDS на сдвиг гвоздей с использованием металлической боковой пластины) ремень (простой скручивающийся ремень весом 18 г) может выдерживать множество условий при сильном ветре с простая, экономичная деталь подключения.
5. Было обнаружено, что использование гвоздей с деформированным стержнем (т. е. кольцевых гвоздей) значительно увеличивает грузоподъемность соединений крыши и стены с использованием метода наклонного гвоздя.

Пяточное соединение в соединениях стропил с потолочной балкой
Пяточное соединение в месте пересечения стропил и потолочных балок долгое время считалось одним из самых слабых соединений в традиционном деревянном каркасе крыши. На самом деле, это сильно нагруженное соединение представляет собой одну из существенных причин для использования деревянных ферм, а не обычных стропил (особенно в условиях сильного ветра или снеговой нагрузки). Тем не менее, проектировщик должен понимать, как работают традиционные соединения стропильных балок с перекрытием, так как они часто встречаются в жилищном строительстве.

Во-первых, каркас обычных стропил и потолочных балок (поперечных связей) представляет собой просто сборную ферму. Следовательно, нагрузки на суставы можно анализировать с помощью методов, применимых к фермам (т. е. анализ шарнирных соединений). Однако следует учитывать производительность системы. Как упоминалось ранее для ферм крыши, системный коэффициент 1,1 применим к растянутым элементам и соединениям. Таким образом, расчетная способность гвоздей к сдвигу в пяточном стыке (и в соединениях потолочных балок) может быть умножена на системный коэффициент 1,1, который считается консервативным. Во-вторых, следует помнить, что значения сдвига гвоздя основаны на пределе деформации и обычно имеют консервативный коэффициент запаса от 3 до 5 по отношению к пределу прочности. Наконец, значения гвоздей следует скорректировать с учетом продолжительности нагрузки (т. е. коэффициент продолжительности снеговой нагрузки от 1,15 до 1,25). С учетом этих соображений и при использовании опорных раскосов для стропил в середине пролета или рядом с ним (как это обычно бывает) разумные конструкции пяточных соединений должны быть возможны для большинства типичных условий проектирования в жилищном строительстве.

Соединение стены с полом
Когда деревянные подошвы соединяются с деревянными полами, часто используется много гвоздей, особенно по всей длине подошвы или плиты основания стены. При соединении с бетонной плитой или фундаментной стеной обычно имеется несколько болтов по длине нижней плиты. Это указывает на вопрос о возможных системных эффектах при оценке сдвиговой способности (и подъемной силы) этих соединений для целей проектирования.

В ходе недавних испытаний стен на сдвиг было обнаружено, что стены, соединенные пневматическими гвоздями (0,131 дюйма в диаметре и 3 дюйма в длину), расположенными попарно на расстоянии 16 дюймов от центра вдоль нижней пластины, выдерживают более 600 фунтов при сдвиге на гвоздь. Нижняя пластина была из пиломатериалов из ели, сосны и пихты, а опорная балка – из южной желтой сосны. Это значение примерно в 4,5 раза превышает скорректированную допустимую расчетную способность к сдвигу, рассчитанную с помощью уравнений NDS. Точно так же соединения с использованием анкерных болтов диаметром 5/8 дюйма на расстоянии 6 футов от центра (при прочих равных условиях) были испытаны в стеновых узлах с полным сдвигом; предельная способность к сдвигу на один болт составила 4400 фунтов. Это значение примерно в 3,5 раза превышает скорректированную допустимую расчетную способность к сдвигу согласно уравнениям NDS. Эти запасы безопасности кажутся чрезмерными и должны учитываться разработчиком при оценке подобных соединений с практической точки зрения системы.

Проектирование бетонных и каменных соединений
Общие положения
В типовом жилищном строительстве взаимосвязь бетонных и каменных элементов или систем обычно связана с фундаментом и обычно выполняется в соответствии со стандартами или принятой практикой. Болтовые соединения деревянных элементов с бетоном подходят для болтовых соединений деревянных элементов с надлежащим образом залитым раствором кирпичной кладкой. Кроме того, для крепления древесных материалов к кирпичной кладке или бетону можно использовать многочисленные специальные крепежные элементы или соединители (в том числе механические и монолитные). Разработчик должен обратиться к литературе производителя для получения информации о доступных соединителях, крепежных элементах и ​​расчетных значениях.

Бетонный или каменный фундамент Стена к фундаменту
Соединения с фундаментом, если таковые имеются, предназначены для передачи сдвигающих нагрузок от стены на нижележащий фундамент. Сдвиговые нагрузки обычно создаются боковым давлением грунта, действующим на фундамент.

Какое максимальное расстояние между анкерными болтами?

Как правило, информация о расстоянии между анкерными болтами содержится в наборе строительных чертежей. Если у вас нет набора чертежей для работы, вы можете обратиться к своим местным строительным нормам для получения информации.

В соответствии с Международными строительными нормами (IBC) максимально допустимое расстояние составляет 6 футов (1829 мм) по центру для деревянных подошв и подоконников наружных стен, опирающихся непосредственно на кирпичный или бетонный фундамент. Для зданий высотой более двух этажей максимальное расстояние уменьшается до 4 футов по центру (1219 мм).

На каждую секцию пластины требуется два болта. Один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее 4 дюймов (102 мм) от каждого конца секции пластины. Кроме того, болты должны располагаться в пределах средней трети ширины пластины.

Имейте в виду, что это минимальные требования, то есть не превышать расстояние. Как правило, рекомендуется допустить некоторую погрешность и увеличить количество используемых анкерных болтов (уменьшить расстояние) от этих цифр. Особенно это касается сейсмических районов.

Как работают анкерные болты

Анкерные болты используются при креплении элементов конструкции к бетону или кладочному раствору. Их можно установить до заливки бетона или после того, как бетон затвердеет как минимум до 60 процентов проектной прочности.

Если они устанавливаются после заливки бетона, они обычно устанавливаются в отверстие, которое просверливается в бетоне или кладочном растворе. Затем они устанавливаются путем забивания их в отверстия.

После установки анкерных болтов в отверстия их затягивают, поворачивая гайку на верхнем конце, чтобы зафиксировать их на месте. Они работают за счет трения между анкерным болтом и поверхностью стены отверстия, просверленного в бетоне или растворе для каменной кладки.

Как долго должен сохнуть бетон перед установкой анкерных болтов?

Время, необходимое для отверждения бетона, зависит от нескольких факторов, включая тип используемого бетона, регион, в котором вы находитесь, температуру окружающей среды и относительную влажность. Кроме того, добавки, добавленные в бетон, также могут повлиять на время отверждения.

В целом бетон должен затвердевать в течение 3-7 дней. К этому моменту бетон должен иметь прочность около 60 процентов от расчетной. По прошествии этого времени можно просверлить бетон, чтобы установить анкерные болты на место.

Насколько глубоко должны быть анкерные болты в бетоне?

Болты также необходимы для проникновения как минимум на 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков кладки. Эта минимальная длина должна быть полностью встроена в бетонные или залитые раствором ячейки.

Помимо глубины заделки, минимальный диаметр, необходимый для анкерных болтов, составляет 1/2 дюйма (12,7 мм) в соответствии с Международными строительными нормами (IBC). Как и в случае с максимальным интервалом, это минимальное требование. Увеличение диаметра до 5/8 дюйма обычно является хорошим способом учесть некоторую погрешность, особенно в сейсмических регионах.

Типы анкерных болтов

Анкерные болты бывают различных форм и размеров. Они также различаются по способу крепления элементов конструкции к бетону или каменной кладке. Некоторые из наиболее часто используемых типов якорных болтов включают в себя:

• Anchors Wedge
• Anchors Enchors
• Бетонные винтовые анкеры
• Anchor
• Arpension Anchors
• Anchut Anchut Anchut

Тип используемого анкера зависит от того, забивается ли он во время заливки бетона или цементного раствора или закрепляется после затвердевания бетона. Например, J-образные болты с изгибом в нижней части под углом 90 градусов можно устанавливать только во влажный бетон.

Кроме того, материал, на который он устанавливается, может определять используемый тип. Бетон – самый прочный и универсальный материал. То есть подойдет большинство типов анкерных болтов. С другой стороны, в каменной кладке, блоках или строительном растворе нельзя использовать клиновые и вставные анкеры.

Установка анкерных болтов в мокрый бетон

При установке анкерных болтов в мокрый бетон обычно используются закладные анкерные болты. Расстояние можно отметить на бетонных формах карандашом и рулеткой перед заливкой бетона.

Затем прибейте держатели анкерных болтов к бетонной опалубке в отмеченных местах. Вкрутите анкерные болты в держатели с помощью гаечного ключа. Установите их на необходимой высоте и глубине.

После установки всех анкерных болтов залейте бетон в бетонную форму. Позвольте бетону затекать в анкерные болты, останавливаясь на нужном уровне, заданном бетонной формой.

После затвердевания бетона можно снять держатели анкерных болтов и опалубку. Перед снятием важно дать бетону высохнуть, чтобы анкерные болты не сместились. Держатели можно снять, отвернув колпачок бетонного болта.

Установка анкерных болтов в существующий бетон

Самый эффективный способ просверлить отверстие в застывшем бетоне — использовать перфоратор. Обязательно установите дрель в ударный режим. Диаметр отверстия должен соответствовать диаметру крепежа. Например, при использовании анкерного болта 5/8″ используйте сверло диаметром 5/8″.

Глубина отверстия должна быть немного больше длины анкерного болта, чтобы обеспечить некоторую свободу действий. Используйте глубиномер перфоратора, чтобы установить правильную длину отверстия. Кроме того, вы можете обернуть сверло скотчем, чтобы использовать его в качестве ориентира.

Обязательно используйте средства защиты слуха и глаз во время бурения. После сверления отверстия удалите пыль со всего мусора, образовавшегося во время сверления. Кроме того, важно следить за тем, чтобы отверстие не пылило. Вы можете использовать проволочную щетку или пылесос, чтобы удалить мусор, застрявший внутри отверстия.

После этого прикрепите гайку и шайбу к головке анкерного болта и с помощью молотка вставьте анкерный болт в отверстие. Завершите установку, затянув гайку от руки, а затем еще на 3 или 4 оборота с помощью гаечного ключа.

Заключительные примечания

Расстояние между анкерными болтами обычно указано в чертежах и/или спецификациях. Максимально допустимое расстояние, диаметр и требуемая глубина заделки определяются местными строительными нормами.

Используя Международные строительные нормы и правила (IBC) в качестве точки отсчета, максимальное расстояние для двухэтажного здания или менее составляет 6 футов (1829 мм) по центру между анкерными болтами. Минимальная глубина заделки составляет 7 дюймов (178 мм), а минимальный требуемый диаметр — 1/2 дюйма (12,7 мм).

Однако это минимальные требования, поэтому конструкторы часто уменьшают требуемое расстояние или увеличивают диаметр болта, чтобы учесть погрешность. Особенно это касается сейсмических районов.

В то же время слишком близкое расположение анкерных болтов может привести к повреждению бетона или раствора, к которому крепятся анкеры. Поэтому важно не отклоняться слишком далеко от требований к максимальному интервалу, прописанных в коде.

Ссылки:

Международные строительные нормы и правила (IBC) 23-1, 2308.3.1, 2308.3.2, International Code Council, Inc.

Поделись этой публикацией

Анкерные болты | BACO Enterprises Inc

Эти болты представляют собой крепежные детали, которые используются для крепления конструкции посредством стальной колонны к фундаменту. Эти болты также известны как фундаментные анкеры и L-образные болты, которые часто путают с J-образными болтами и иногда называют их J-образными болтами. В основном это постоянные компоненты, которые не требуют обновления или обслуживания и рассчитаны на срок службы конструкции, в которой они устанавливаются.

Катушка с резьбой

Def Bar

Загляните

Расширение

Защитные экраны

Tapcon большого диаметра

Гвоздь в

Рукав

Вставка из нержавеющей стали



Могу ли я получить нестандартные анкерные болты?

Baco Enterprises предлагает широкий выбор нестандартных болтов всех диапазонов и размеров! Эти болты могут быть изготовлены для удовлетворения конкретных конструктивных требований приложения, в котором они будут использоваться. Baco также предлагает широкий ассортимент бетонных болтов, включая химические анкеры и клиновые анкерные болты, а также другие конструкционные компоненты, включая распорные клиновые анкеры, анкерные болты с нестандартной головкой и деревянные болты класса A307.

Где и когда используются эти болты?

В любом здании, сооружении или сооружении используются различные типы анкеров. При определении наиболее подходящего типа анкерных болтов, а также их диаметра, длины, качества и отделки наиболее важными факторами являются материалы и конструкции, используемые при установке.

Что такое изогнутые анкерные болты?

Изогнутые анкерные болты относятся к наиболее часто используемым типам из анкерных болтов. Эти застежки получили свое название из-за их 90-градусного угла. изогнутый конец и чаще всего используются для крепления основания стальных колонн к фундаменту здания. Их можно найти практически в любой стали, поддерживаемой структура.

Химические и изогнутые альтернативы болтам

Химические анкерные болты, также известные как эпоксидные или акриловые используется при строительстве металлоконструкций в качестве альтернативы обычные анкерные болты. Их можно использовать для крепления конструкции к уже залитый бетон. В таких условиях установка клиновые анкеры также могут служить решением.

Важна ли обработка анкерных болтов?

Обработка болта обычно не требуется, т.к. почему часто используются черные анкерные болты. Черные анкерные болты относятся к анкерным болтам что недоделаны. В большинстве случаев анкерные болты заключаются в конкретный. По этой причине отделка и защита от коррозии элементы не вызывают особых опасений. При необходимости доступны анкерные болты из горячеоцинкованной стали и анкерные болты из нержавеющей стали.

Что такое стандартный диапазон размеров анкерных болтов?

Размеры болтов определяются длиной стержня болта и диаметром анкера. Стандартные размеры варьируются от наименьшего ¼ дюйма, которые часто используются с вставными анкерами для поддержки очень легких материалов, и до 4 дюймов в диаметре наибольшего. Анкерные болты таких больших размеров будут использоваться для особо тяжелых условий эксплуатации с высокими требованиями, таких как электростанции или особенно большие структурированные объекты, в которых должны быть закреплены тяжелые конструкции.

Где я могу получить анкерные болты?

Baco Enterprises является поставщиком и производителем все виды болтов. Более двадцати лет мы производим гнутые анкерные болты, анкерные болты с резьбой на каждом конце и анкерные болты с шайбами ​​или гайками, приваренными непосредственно к концу. Мы также поставляем клиновые анкеры, втулки анкеры, ответвители большого диаметра, вставные анкеры, защитные экраны, эпоксидная смола и химические анкеры, анкеры с деформирующими стержнями, клиновые болты, анкерные стержни, резьбовые стержни, резьбовые анкерные стержни и анкерные болты с головкой. Большинство анкерных болтов с головкой имеют шестигранную головку.

Как производятся анкерные болты?

Мы обслуживаем более 300 тонн круглого проката различных диаметров, длины и марки, в том числе F-15 54: марка 55 и F-15 54: сплав 105. Наш круглый прокат F1554 класса 55 также пригоден для сварки S1. После получения заказа материал режется по размеру, снимается фаска, изгибается, вырубается, сваривается, нарезается резьба и/или покрывается в соответствии со спецификациями заказа. Все анкерные болты, которые мы поставляем и производим, соответствуют или превосходят все стандарты, установленные ASTM (Американское общество по испытанию материалов).

Что нужно знать перед поиском?

При поиске анкерных болтов обязательно узнайте все необходимые характеристики анкерных болтов, включая диаметры, длины, марки и отделку, относящиеся к каждому требуемому типу анкерных болтов. Затем мы предоставим вам предложение.

Почему болты поставляются BACO Enterprises?

Одно из основных преимуществ, которое вы обнаружите при работе с нас наша способность выполнять заказы с превосходной скоростью. Принимая решение о покупке у нас как у производителя, вы получаете гарантию качества и оперативность выполнения заказа, а также экономию средств. Большинство заказов, которые мы получаем, могут быть выполнены и отправлены в места на северо-востоке и в Средней Атлантике, включая Нью-Йорк, Нью-Джерси, Коннектикут, Пенсильванию, Массачусетс, Род-Айленд, Мэриленд, Делавэр, Нью-Гемпшир, Мэн, Вермонт и Вирджинию, всего за один день. У нас есть большой опыт предоставления рабочих мест в Нью-Йорке, столичном районе Нью-Йорка, в районе трех штатов и на северо-востоке США.

A Производитель металлических конструкций и компонентов

Таблица цветов | Продавцы | Свяжитесь с нами

У нас есть различные болты для сборки

У нас имеется ассортимент конструкционных болтов от ½” до 1” различных размеров. У нас есть болты , необходимые для вашего проекта, а также все наши строительные комплекты .

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Винты Laptec крепеж для сборки панелей

Застежка внахлест для стыка внахлест между панелями и прикрепляемой накладкой.

Головка #14×7/8”-5/16”

Доступен во всех цветах

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Быстро проникающие острые концы
для листового металла

Застежка внахлест для стыка внахлест между панелями и прикрепляемой накладкой.

Головка #12 x 3/4”-1/4”

Доступен во всех цветах

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Забейте анкерные гвозди, просверлите и установите бетонный анкер

Оцинкованный бетонный анкер диаметром 1/4” x 1-1/4”.

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Заклепки для листового металла

Заклепки 1/8” для отделки.

Доступен во всех цветах

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Деревянные ручки
для деревянных панелей
для деревянных изделий

Деревянный крепеж для крепления дерева, например, панель к деревянному настилу для крыши.

Головка #10 x 1-1/2”-1/4”

Доступен во всех цветах

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Ударопрочный самосверлильный станок для тяжелых работ

Сверхмощный крепежный элемент для крупногабаритных изделий , таких как панель к балке или трубе.

Головка #12 x 1-1/4″-5/16″

Доступен во всех цветах

Звоните, чтобы узнать цену. ..

(432) 580-5353

(800) 240-0335

Самосверлильный станок для работ средней ширины

Самосверлящий крепеж для тонкостенных конструкций таких панелей к прогону или тонкостенным трубам.

#12 x 1-1/4”

Доступен во всех цветах

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Товарный сорт просверлить и установить бетонный анкер

Головка #10 x 1-1/2”-1/4”

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Болты для больших строительные проекты

Диаметр 5/8”, 3/4”, 7/8”, 1” и оцинкованный 3/4” .

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Ингибитор ржавчины промышленной прочности

Быстросохнущее покрытие с высоким содержанием цинка для оцинкованных поверхностей

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Качественная универсальная
двойная клейкая лента
клейкая лента

Двусторонняя лента для монтажа изоляции.

1-1/2” x 150’

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Acryl-R
промышленная прочность
акриловый герметик

Этот герметик устойчив к воздействию воды; ультрафиолетовое излучение , атмосферное загрязнение и инфракрасное излучение .

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Оксидный грунт промышленный грунт
спрей

Красный оксидный грунт для вмятин и царапин

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Промышленная мастика 9Лента 0319 для внутренних работ

Лента-герметик для герметизации шва внахлест между панелями.

3/8” x 50’

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Полиуретановый герметик
для внутренних и наружных работ.

Типичное применение: Металлические конструкции, стыки по периметру вокруг окон и дверей, расширение каменной кладки Соединения, крепления для кондиционеров, постельное белье Монтажный фланец, стыки расширительных стен, наклонная стена Соединения, коммерческая кровля, установка солнечных панелей

Звоните, чтобы узнать цену. ..

(432) 580-5353

(800) 240-0335

Промышленная тисненая виниловая лента для швов

Стойкий к пластификаторам акриловый клей

3 дюйма x 50 ярдов

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Промышленная лента-мастика
для внутренних работ

Лента-герметик для герметизации шва внахлест между панелями.

1 дюйм x 50 футов

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Входная дверь
компонент

Звоните, чтобы узнать цену. ..

(432) 580-5353

(800) 240-0335

Пешеходная дверь для промышленности здания

• Дверь 3’Ш x 7’В, толщина стенки 4”, 6”, 8”, 10” • Дверь 4’Ш x 7’В, толщина стенки 4”, 6”, 8”, 10” • Дверь 6’Ш x 7’В (двери 2–3’x7’) Толщина стенки 4”, 6”, 8”, 10” • Дверь 8’Ш x 7’В (двери 2–4’x7’) Толщина стенки 4”, 6”, 8”, 10”

† Не все рамы имеются на складе, доступны двери по специальному заказу, двери с окнами, и цвета, отличные от белого.

Дверные аксессуары: Панические бары Нержавеющие дверные ручки с круглым шариком Нержавеющие дверные ручки с рычажным замком Нержавеющие и окрашенные петли Дверные доводчики Замки с ригелем из нержавеющей стали

Доступные размеры: 3’Ш x 3’В, 3’Ш x 4’В, 3’Ш x 6’В горизонтальные раздвижные окна

Звоните, чтобы узнать цену. ..

(432) 580-5353

(800) 240-0335

Внутренний барьер для климат-контроля

Винил: Рулоны 6 x 52 фута и рулоны 6 x 104 фута

PSK Усиленный: Рулоны 6 x 52 фута и рулоны 6 x 104 фута

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Петля входной двери

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Промышленные затворы для сборки компонентов

Доступны профили R, M и MaxiRib. Также доступны универсальные крышки и Multi-vent. Пенный герметик для заполнения зазоров между панелями и отделкой.

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Приводные втулки для быстрой сборки

Доступные размеры: 1/4″, 5/16″, 3/8″

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Аппаратное обеспечение устройства паники

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

Мастер-прошивка внешних компонентов

Резиновые прокладки для труб, размеры от 1/4″ до 13-1/2″ для герметизации крыш

Звоните, чтобы узнать цену. ..

(432) 580-5353

(800) 240-0335

Стальные компоненты для сборки

Звоните, чтобы узнать цену…

(432) 580-5353

(800) 240-0335

8.12.080 Общие конструктивные положения.

     (a)   Кровельные покрытия. Секция Статья 1507.3.1 Строительного кодекса Калифорнии изменена следующим образом: следует:



1507.3.1 Требования к палубе. Бетон и глиняная плитка должны укладываться только на твердые структурная обшивка.



     (b)   Перегородки зданий. Секция 1613.5.3 добавлен в главу 16 Строительного кодекса Калифорнии, чтобы читать следующим образом:

     1613. 5.3 ASCE 7, 12.12.3. Изменить уравнение 12.12-1 ASCE 7 раздела 12.12.3 на читать следующим образом:



δM = Cd δmax

(12.12-1)



     (c)   Вертикальное сочетание боковой силы Системы сопротивления. Разделы 1613.5 и 1613.5.1 добавлены к Главу 16 Строительного кодекса штата Калифорния читать следующим образом:



1613.5 Поправки к ASCE 7. положения Раздела 1613.5 должны быть разрешены в качестве поправки к соответствующие положения ASCE 7.



     1613.5.1 Значения для вертикальных комбинаций. Изменить ASCE 7 Раздел 12.2.3.1 Исключение 3 читать следующим образом:



3. Отдельные одно- и двухквартирные жилые дома до двух этажей по высоте легкого каркаса строительство.



     (d)   Конструкция поддиафрагмы. Секция 1613.5.2 добавлен в главу 16 Строительного кодекса Калифорнии, чтобы читать следующим образом:

     1613.5.2 Деревянные диафрагмы. Изменить ASCE 7, Раздел 12.11.2.2.3 читать следующим образом:



12.11.2.2.3 Деревянные диафрагмы. В деревянные диафрагмы, непрерывные связи должны быть в дополнение к оболочка диафрагмы. Анкеровка не должна выполняться с использованием ногти на пальцах ног или ногти, подлежащие изъятию, а также деревянные грифы или обрамление можно использовать при поперечном изгибе или поперечном натяжении зерна. оболочка диафрагмы не должна считаться эффективной, так как обеспечивает связи или распорки, требуемые этим разделом.

Для конструкций, отнесенных к категории сейсмостойкости D, E или F, древесина диафрагмы, поддерживающие бетонные или каменные стены, должны соответствовать следующее:

1. Расстояние между непрерывные связи не должны превышать 40 футов. Добавлены аккорды диафрагмы могут быть использованы для формирования поддиафрагм для передачи анкерные силы к основным неразрезным шпалам.

2. Максимальная диафрагма сдвиг, используемый для определения глубины поддиафрагмы, не должен превышать 75% максимального сдвига диафрагмы.



     (e)   Здание на склоне холма. Раздел 1613.6 добавлен в главу 16 Строительного кодекса Калифорнии, чтобы читать как следует:



1613.6 Проектные положения по сейсмостойкости Здания на склоне холма.



1613.6.1 Назначение. Цель этот раздел должен установить минимальные правила для проектирования и строительство новых зданий и пристроек к существующим зданиям при возведении таких зданий на склонах или в них круче одного единица по вертикали на три единицы по горизонтали (33,3%). Эти правила установить минимальные стандарты сейсмостойкости для снижения риск получения травм или гибели людей в случае землетрясений.



1613.6.2 Область применения. Положения этот раздел распространяется на проектирование система сопротивления боковым силам для зданий на склоне холма на высоте и ниже Диафрагма базового уровня. Конструкция сопротивления боковым силам система над диафрагмой базового уровня должна соответствовать положения по сейсмическому и ветровому расчету, требуемые в других разделах это подразделение.



Исключение: Нежилой вспомогательные постройки и настилы, не поддерживающие или поддерживаемые от Главное здание освобождено от этих правил.



1613.6.3 Определения. Для Для целей настоящего раздела некоторые термины определяются следующим образом:



ДИАФРАГМА БАЗОВОГО УРОВНЯ — это пол в верхней части или ближе всего к ней. высший уровень фундамента.

АНКЕРЫ ДИАФРАГМЫ представляют собой узлы, которые соединяют диафрагму с прилегающий фундамент на восходящей кромке диафрагмы.

DOWNHILL DIRECTION – направление спуска по склону. примерно перпендикулярно контурам склона.

ФУНДАМЕНТ – это бетон или кирпичная кладка, поддерживающая здание, включая фундаменты, стволовые стены, подпорные стены и уклон лучи.

ФУНДАМЕНТ, ПРОДОЛЖАЮЩИЙСЯ В НАПРАВЛЕНИИ ВНИЗ, представляет собой фундамент бег вниз по склону и примерно перпендикулярно подъему Фонд.

HILLSIDE BUILDING — любое здание или его часть, построенное на или в склон круче одной единицы по вертикали на три единицы горизонтальный (33,3%). Если поддерживается только часть здания на склоне или в нем, эти правила применяются ко всему строительство.

ПЕРВИЧНЫЕ АНКЕРЫ представляют собой диафрагменные анкеры, предназначенные для прямое соединение, как описано в разделах 1613.6.5 и 1613.6.7.3 между диафрагмой и насыпным фундаментом.

ВТОРИЧНЫЕ АНКЕРЫ представляют собой диафрагменные анкеры, предназначенные для резервная диафрагма к соединению с фундаментом, как описано в Разделы 1613. 6.6 и 1613.6.7.4.

ВЕРХНИЙ КРАЙ ДИАФРАГМЫ — это край диафрагмы, примыкающий и ближе всего к самому высокому уровню земли по периметру диафрагма.

ФУНДАМЕНТ ВВЕРХ – это фундамент, параллельный и ближайший к восходящий край диафрагмы.



1613.6.4 Анализ и проектирование.



1613.6.4.1 Общие. Каждый здание на склоне холма в рамках настоящего раздела должно быть проанализированы, спроектированы и построены в соответствии с положения этого раздела. Когда предусмотренный кодексом ветровой расчет производит больший эффект, дизайн ветра должен регулироваться, но с подробным описанием требований и ограничений, установленных настоящим и ссылочные разделы должны быть соблюдены.



1613.6.4.2 Базовый уровень Направление диафрагмы вниз по склону. Следующие положения должны применяются к сейсмическому анализу и проектированию соединений для Диафрагма на уровне основания в направлении вниз.



1613.6.4.2.1 Основание для боковой силы Дизайн определен. Для сейсмических сил, действующих на спуске направлении, основанием здания должен быть этаж на уровне или ближайший к вершине самого высокого уровня фундамента.



1613.6.4.2.2 Базовый сдвиг. В разработка базового сдвига для сейсмического проектирования, реакция коэффициент модификации (R) не должен превышать 5 для несущей стены и каркасные системы зданий. Общий базовый сдвиг должен включать силы, действующие на диафрагму базового уровня, включая силы от Диафрагма базового уровня.



1613.6.5 Базовый сдвиг Основные якоря сопротивления.



1613.6.5.1 Общие. Основание сдвигу в направлении вниз должен сопротивляться первичный анкеры от распорок диафрагмы, предусмотренные в диафрагме базового уровня к фундаменту.



1613. 6.5.2 Расположение первичного Якоря. Должны быть предусмотрены первичный анкер и диафрагменная стойка. в соответствии с каждым фундаментом, простирающимся в направлении вниз. Первичные анкеры и диафрагменные распорки также должны быть предусмотрены там, где внутренние вертикальные элементы сопротивления боковым силам расположены выше и соприкасается с диафрагмой базового уровня. Расстояние между первичными анкеры и диафрагменные стойки или коллекторы ни в коем случае не должны превышать 30 футов (9144 мм).



1613.6.5.3 Конструкция первичных анкеров и мембранные стойки. Первичные анкеры и диафрагменные стойки должны быть спроектированы в соответствии с требованиями разд. 1613.6.8.



1613.6.5.4 Ограничения. следующие элементы сопротивления боковым силам не должны быть рассчитаны на сопротивляться сейсмическим силам ниже диафрагмы базового уровня в направление вниз:

1. Деревянная конструкционная панель обшивка стен,

2. Цементная штукатурка и планка,

3. Гипсокартон, и

4. Напряжение только натянуто. кадры.

Раскосные рамы спроектированы в соответствии с требованиями Раздел 2205.2.1.2 может использоваться для передачи усилий от основного анкеры и диафрагменные стойки к фундаменту при условии бокового силы не вызывают изгибающих напряжений ни в одном элементе рамы или в стойках диафрагмы. Прогибы шпангоутов должны учитывать изменение наклона диагональных элементов, когда рама не прямоугольный.



1613.6.6. Базовый сдвиг Вторичные якоря сопротивления.



1613.6.6.1 Общие. Дополнительно к основным анкерам, требуемым Разделом 1613.6.5, базовый сдвиг в направлении вниз должны сопротивляться вторичной анкеры в возвышенном фундаменте, соединенные с диафрагменными стойками в Диафрагма базового уровня.



Исключение: Вторичные анкеры не требуется, если фундамент простирается вниз по склону расположенные на расстоянии не более 30 футов (9144 мм) от центра до и непосредственно соединены с диафрагмой базового уровня не менее 70% глубины диафрагмы.



1613.6.6.2 Вместимость вторичного анкера и интервал. Вторичные анкеры на уровне диафрагмы основания должна быть рассчитана на минимальное усилие, равное базовому сдвигу, включая силы, действующие на диафрагму базового уровня, но не менее 600 фунтов на погонный фут (8,76 кН/м) в зависимости от допустимого Уровни дизайна стресса (ASD). Вторичные анкеры должны быть равномерно распределены по восходящей кромке диафрагмы и должны быть на расстоянии не более четырех футов (1219мм) по центру.



1613.6.6.3 Дизайн. Среднее анкеры и диафрагменные распорки должны быть рассчитаны в соответствии с Раздел 1613. 6.8.



1613.6.7 Мембраны под основанием Направление уровня вниз. Применяются следующие положения боковому анализу и проектированию соединений для всех диафрагмы ниже диафрагмы базового уровня на спуске направление.



1613.6.7.1 Мембрана Определено. Каждый уровень пола ниже диафрагмы базового уровня должен быть спроектирован как диафрагма.



1613.6.7.2 Расчетная сила. Каждый диафрагма ниже диафрагмы базового уровня должна быть рассчитана на все вспомогательные нагрузки на этом уровне с использованием минимального коэффициента сейсмической силы не менее базового коэффициента сдвига.



1613.6.7.3 Расчетная сила Основные якоря сопротивления. Расчетное усилие, описанное в Раздел 1613.6.7.2 должен быть защищен первичными анкерами от диафрагменные стойки, предусмотренные в каждой диафрагме к фундаменту. Первичные анкеры должны быть предусмотрены и спроектированы в соответствии с требования и ограничения Раздела 1613.6.5.



1613.6.7.4 Расчетная сила Вторичные якоря сопротивления.



1613.6.7.4.1 Общие. Дополнительно к основным анкерам, требуемым в Разделе 1613.6.7.3, конструкция сила в направлении вниз должна сопротивляться вторичной анкеры в возвышенном фундаменте, соединенные с диафрагменными стойками в каждая диафрагма ниже базового уровня.



Исключение: Вторичные анкеры не требуется, если фундамент простирается вниз по склону, на расстоянии не более 30 футов (9144 мм) по центру, выдвигается до и напрямую связаны с каждой диафрагмой ниже базового уровня не менее 70% глубины диафрагмы.



1613.6.7.4.2 Вторичный анкер Вместимость. Вторичные анкеры на каждой диафрагме ниже основания Диафрагма уровня должна быть рассчитана на минимальное усилие, равное расчетное усилие, но не менее 300 фунтов на погонный фут (4,38 кН/м) на основе уровней допустимого расчетного напряжения (ASD). вторичный анкеры должны быть равномерно распределены вдоль восходящей диафрагмы края и должны располагаться на расстоянии не более четырех футов (1219мм) на центр.



1613.6.7.4.3 Конструкция. Среднее анкеры и диафрагменные распорки должны быть рассчитаны в соответствии с Раздел 1613.6.8.



1613.6.8 Первичный и вторичный Конструкция крепления и мембранной стойки. Первичный и вторичный анкеры и диафрагменные распорки должны быть рассчитаны в соответствии с следующие положения:

1. Крепления. Все на болтах крепежные детали, используемые для создания соединений с деревянными элементами, должны быть снабжен квадратными шайбами ​​на всех головках болтов и гаек. Размер шайб должен быть не менее 0,229 дюйма на 3 дюйма на 3 дюйма (5,82 дюйма). мм на 76 мм на 76 мм). Гайки должны быть затянуты пальцем затяните плюс пол-оборота (1/2) ключа, прежде чем закрыть обрамление.

2. Крепление. Анкеровка диафрагмы к фундаменту не должна выполняться использование ногтей на ногах, гвоздей, подлежащих изъятию, или дерева в поперечное изгибание или поперечное растяжение волокон.

3. Размер деревянных элементов. Коллекторы деревянных диафрагменных стоек и другие соединенные деревянные элементы до первичных анкеров должно быть не менее трех дюймов (76 мм) номинальная ширина. Влияние эксцентриситета на деревянные элементы должно быть оценивается в соответствии с требованиями пункта 9.

4. Дизайн. Первичный и вторичное крепление, включая распорки диафрагмы, соединения и коллекторы должны быть рассчитаны на 125% силы притока.

5. Допустимое напряжение Увеличивать. Допустимое увеличение напряжения на одну треть разрешено согласно Пункт 1605.3.2 не принимается при рабочем (допустимом) используется метод расчета напряжений.

6. Стальной элемент Структурная система крепления к стене. Расчетные силы прочности для стальные элементы системы крепления несущей стены, с за исключением анкерных болтов и арматурной стали, должны быть увеличены в 1,4 раза больше требуемой силы.

7. Основные якоря. путь нагрузки для первичных анкеров и диафрагменных распорок должен быть полностью развился в диафрагму и в основание. должно быть показано, что основание способно противостоять концентрированному нагрузки от основных анкеров.

8. Второстепенные якоря. Путь нагрузки для вторичных анкеров и диафрагменных распорок должен быть полностью развиты в диафрагме, но не должны развиваться дальше связь с фундаментом.

9. Симметрия. Все боковые анкеровка силового фундамента и соединения диафрагменных стоек должны симметричный. Эксцентриковые соединения могут быть разрешены, когда продемонстрировано расчетами или испытаниями, что все составляющие силы были предусмотрены в структурном анализе или испытаниях.

10. Вуд Леджерс. Деревянные грифы не должны использоваться для сопротивления поперечным волокнам изгиб или поперечное растяжение волокон.



1613.6.9 Сопротивление боковой силе Элементы, перпендикулярные направлению спуска.



1613.6.9.1 Общие. В направление, нормальное к направлению спуска, сопротивление боковой силе элементы должны быть спроектированы в соответствии с требованиями эта секция.



1613.6.9.2 Базовый сдвиг. В разработка базового сдвига для сейсмического проектирования, реакция коэффициент модификации (R) не должен превышать 5 для несущей стены и каркасные системы зданий.



1613.6.9.3 Вертикальное распределение Сейсмические силы. Для сейсмических сил, действующих перпендикулярно в направлении вниз распределение сейсмических сил по высота здания с использованием Раздела 12. 8.3 ASCE 7 должна быть определяется с помощью высоты, измеренной от вершины самой низкой уровень фундамента здания.



1613.6.9.4 Ограничения дрейфа. снос этажа ниже уровня диафрагмы основания не должен превышать 0,007 раз превышает высоту этажа при расчетном уровне прочности. Общая дрейф от диафрагмы базового уровня до верха фундамента не должен превышать 3/4 дюйма (19 мм). Где высота истории или высота от диафрагмы уровня основания до верха фундамента варьируется из-за ступенчатого основания или смещения этажа, высота измеряется от средней высоты верхней части Фонд. Дрейф сюжета не должен уменьшаться под влиянием горизонтальная жесткость диафрагмы.



1613.6.9.5 Распределение боковых Силы.



1613.6.9.5.1 Общие. Дизайн боковая сила должна быть распределена на сопротивление боковой силе элементы различной высоты в зависимости от жесткости каждый отдельный элемент.



1613.6.9.5.2 Деревянная конструкционная панель Обшитые стены. Жесткость ступенчатой ​​деревянной конструкции Стена сдвига панели может быть определена путем деления стены на смежные прямоугольные элементы, с учетом одного и того же верха стены отклонение. Прогибы стенок сдвига могут быть оценены по AWC. SDPWS Раздел 4.3.2. Требования к обшивке и креплению самая жесткая секция должна использоваться для всей стены. Каждый раздел Стена должна быть закреплена на сдвиг и поднятие на каждом шагу. минимальная горизонтальная длина ступени должна быть восемь футов (2438 мм) а максимальная вертикальная высота ступеньки должна составлять два фута восемь дюймов (813 мм).



1613.6.9.5.3 Железобетон или Стены из каменной кладки. Стены жесткости из железобетона или кирпичной кладки должны иметь силы, распределенные пропорционально жесткости каждого участок стены.



1613.6.9.6 Ограничения. следующие элементы сопротивления боковой силе не должны быть рассчитаны на сопротивляться боковым силам ниже диафрагмы базового уровня в направление, нормальное к направлению спуска:

1. Цементная штукатурка и планка,

2. Гипсокартон, и

3. Фиксация только на растяжение кадры.

Раскосные рамы спроектированы в соответствии с требованиями Раздел 2205.2.1.2 настоящего Кодекса может быть сформулирован как элементы сопротивления боковой силе в направлении, нормальном к направлении вниз по склону, при условии, что боковые силы не вызывают изгиб напряжения в любом элементе рамы. Прогибы шпангоутов должны учитывать изменение наклона диагональных элементов, когда рама не прямоугольная.



1613.6.10 Специальная конструкция Положения.



1613. 6.10.1 Фундаменты и уклон Балки. Все фундаменты и поперечные балки должны соответствовать далее:

1. Уровни балок должны простираться не менее чем на 12 дюймов (305 мм) ниже самого нижнего соседнего уровня и обеспечьте минимальное расстояние 24 дюйма (610 мм) по горизонтали от нижняя внешняя поверхность балки уклона к поверхности нисходящий склон.

2. Непрерывные фундаменты должны быть усилены не менее чем двумя арматурными стержнями № 4 в вверху и два арматурных стержня № 4 внизу.

3. Все основные опоры и арматурная сталь класса балки должна быть согнута в пересекающиеся фундамент и полностью развит вокруг каждого угла и пересечение.

4. Полностью бетонный стержень Стены должны простираться от фундамента и усиливаться по мере необходимости. для бетонных или кирпичных стен.



1613.6.10.2 Защита от разрушения и термиты. Все разделение дерева и земли должно соответствовать следующее:

1. Где опора или балка уклона проходит по нисходящему склону, стенке ствола, уклону балка или основание должны простираться минимум на 18 дюймов (457 мм) выше самого высокого соседнего уровня.



Исключение: В мощеных гаражах и дверные проемы входов в здание, стволовую стену нужно только удлинить до готовой бетонной плиты, при условии, что деревянный каркас защищены влагозащитным барьером.



2. Деревянные гроссбухи поддерживая вертикальную нагрузку более 100 фунтов на линейный фут (1,46 кН/м) на основе уровней допустимого расчетного напряжения (ASD) и находится в пределах 48 дюймов (1219мм) смежного сорта запрещенный. Оцинкованные стальные ригели и анкерные болты с или без гвоздей для дерева или обработанных или устойчивых к гниению порожков можно использовать с опорой на бетонное или каменное сиденье.



1613.6.10.3 Пороги. Все подоконники плиты и крепления должны соответствовать следующим требованиям:

1. Вся деревянная рама стен, в том числе ненесущих, при опирании на фундамент, фундамент или стенка стержневой балки должны опираться на древесину плиты порога опираются на ровную поверхность.

2. Электропривод крепежные детали не должны использоваться для анкеровки порожков, за исключением внутренние ненесущие стены, не запроектированные как стены сдвига.



1613.6.10.4 Опорная плита колонны Анкоридж. Основание изолированных деревянных столбов (не обрамленных в каркасная стена), выдерживающая вертикальную нагрузку в 4000 фунтов (17,8 кН) на основе уровней допустимого расчетного напряжения (ASD) или выше, а также базового плита для стальной колонны должна соответствовать следующим требованиям:

1. Когда публикация или колонна поддерживается на пьедестале, возвышающемся над вершиной фундамент или балка, пьедестал должен быть спроектирован и усиленный в соответствии с требованиями для бетонных или каменных колонн. опора должна быть усилена минимум четырьмя стержнями № 4 простирающийся до нижней части фундамента или балки уклона. Вершина наружные пьедесталы должны иметь наклон для положительного дренажа.

2. Анкер опорной плиты болты или встроенная часть основания стойки, а также вертикальная арматурные стержни для постамента, должны быть ограничены двумя № 4 или три стяжки № 3 в пределах верхних пяти дюймов (127 мм) от бетонный или кирпичный постамент. Анкерные болты опорной плиты должны быть вбетонировать в бетон минимум 20 диаметров болтов или каменный постамент. Анкерные болты опорной плиты и основания стоек должны быть оцинкованы, и каждый анкерный болт должен иметь не менее двух оцинкованные гайки над опорной плитой.



1613.6.10.5 Стальная балка к колонне Поддерживает. Все стальные балки к опорам колонн должны закреплены в каждом направлении. Стальные балки должны иметь пластины жесткости установлены с каждой стороны стенки балки у колонны. Ребро жесткости пластины должны быть приварены к каждой полке балки и стенке балки. Каждый раскосное соединение или элемент конструкции должен состоять не менее чем из двух Крепежные болты диаметром 5/8 дюйма (15,9 мм).



     (f)    Подвесные потолки. Добавить раздел 1613.7 к главе 16 Строительного кодекса Калифорнии читать как следует:



1613.7 Подвесные потолки. Минимальные стандарты проектирования и монтажа подвесных потолков определяется в соответствии с требованиями раздела 2506.2.1 настоящего Кодекса и настоящей части.



1613.7.1 Область применения. Эта часть содержит специальные требования к подвесным потолкам и освещению системы. Положения раздела 13.5.6 ASCE 7 должны применяться, за исключением как изменено здесь.



1613.7.2 Общие. Подвесной потолки и системы освещения должны быть ограничены 6 футами (1828 мм) ниже структурного настила, если боковая распорка не спроектирована лицензированный инженер или архитектор.



1613.7.3 Спринклерные головки. Все спринклерные головки (капли), кроме огнестойких напольных/потолочных или крыши/потолка, должны быть спроектированы таким образом, чтобы обеспечить свободное движение спринклерных труб с увеличенными кольцами, втулками или переходники через потолочную плитку. Разбрызгиватели и прочее ввод должен иметь 2-дюймовое (50 мм) кольцо увеличенного размера, втулку или адаптер через потолочную плитку, чтобы обеспечить свободное движение в не менее 1 дюйма (25 мм) во всех горизонтальных направлениях. В качестве альтернативы поворотный шарнир, способный выдерживать смещение потолка на 1 дюйм (25 мм) во всех горизонтальных направлениях допускается предусматривать вверху удлинителя спринклерной головки.

Спринклерные головки проникают сквозь огнестойкий пол/потолок или узлы крыши/потолка должны соответствовать Разделу 714 настоящего Код.



1613. 7.4 Специальные требования к Средства выхода. Подвесные потолки, расположенные вдоль средства эвакуации, обслуживающие 30 и более пассажиров, должны соответствовать со следующими положениями.



1613.7.4.1 Общие. Потолок подвесные системы должны быть соединены и закреплены вертикальными подвески, прикрепленные непосредственно к структурному настилу вдоль средств выход, обслуживающий 30 и более человек, и в вестибюлях принадлежность к группе A занятий. Расстояние между вертикальными подвесками должно не более 2 футов (610 мм) в центре по всей длине узел подвесного потолка, расположенный вдоль путей эвакуации или в лобби.



1613.7.4.2 Сборочное устройство. Все укладочные панели крепятся к подвесному потолку в сборе с минимум двумя прижимными зажимами для каждой плитки в пределах 4 футов (1219 мм) радиус фонарей и указателей выхода.



1613. 7.4.3 Аварийные системы. Для освещения должны быть предусмотрены независимые опоры и распорки. светильники, необходимые для выходного освещения. Блок питания на выходе Освещение должно соответствовать требованиям Раздела 1008.3. настоящего Кодекса.



1613.7.4.4 Поддержка Придатки. Должна быть предусмотрена отдельная опора от несущего настила. предусмотрены для всех придатков, таких как светильники, воздухораспределители, знаки выхода и подобные элементы.

(Добавлено Приказом № 2445CCS § 11, принято 12.11.13; изменен Орд. № 2527УКС § 3, принят 22.11.16; Орд. № 2623УКС § 4, принят 22.10.19)



Бетонные анкеры для перголы из красного дерева

Все столбы должны быть прикреплены к земле. Ниже приведены наиболее распространенные сценарии.

Чтобы закрепить столбы на десятилетия вперед, мы рекомендуем анкеры и болты из нержавеющей стали. Наши комплекты анкеров для бетонных или деревянных настилов включают в себя все необходимое для надежного крепления конструкции.

ВАРИАНТ 1: Стандартный комплект анкеров

Анкеры из нержавеющей стали устанавливаются на поверхность и крепятся с помощью 4 распорных анкерных болтов (для бетона) или 4 анкерных болтов (при креплении к деревянному настилу). Стойки сидят в седле анкера и крепятся к анкерам с помощью прилагаемых болтов. В комплект входит деревянная отделка, чтобы скрыть оборудование от глаз (см. изображения установки комплекта анкеров ниже).

Мы не рекомендуем прикреплять тротуарную плитку, брусчатку или каменные плиты непосредственно к этим поверхностям, потому что они могут растрескиваться или двигаться в долгосрочной перспективе. Вместо этого мы рекомендуем установить опоры (бетонные основания для столбов), чтобы гарантировать отсутствие проблем в долгосрочной перспективе.

Для большинства применений мы рекомендуем выкапывать ямы глубиной 30 дюймов (в заснеженных районах отрегулируйте глубину так, чтобы она была ниже линии промерзания на 6 дюймов), поместите картонную трубку Sono в яму до уровня земли (см. таблицу креплений 1, чтобы узнать диаметр). Затем залейте бетон заподлицо с уровнем земли (или на уровне пешеходной зоны вашего тротуара или внутреннего дворика, вымощенного плиткой). Подождите до 3 дней, пока бетон затвердеет, прежде чем прикреплять металлические анкеры в верхней части заливки бетона (см. ниже). Вы можете использовать быстросохнущий бетон, если не хотите ждать.

Если вы не хотите, чтобы столбы впитывали влагу, залейте бетон на полдюйма выше уровня земли. Коробки отделки все равно будут опускаться на пол и скрывать эту деталь.

ШАГ 1:
Поместите анкер в то место, где он будет установлен; отметьте землю, как показано на рисунке.

ШАГ 2:
Просверлите отверстия, как показано, шириной 1/2 дюйма и глубиной 4 дюйма и забейте молотком анкерные болты (1/2 дюйма x 4 дюйма). Затем снимите гайку перед установкой металлического анкера (примечание: для деревянного настила используйте болт с защелкой).

ШАГ 3:
Установите и прикрепите металлический анкер к бетону с помощью анкерного болта (1/2″ x 4″) и поместите стойку.

ШАГ 4:
Прикрепите стойку к металлическим анкерам с помощью шурупов (5/16″ x 3″)

ШАГ 5:
Установите деревянные сапоги на анкеры, зафиксируйте их винтами.

На фотографиях выше показаны 5 простых шагов, которые необходимо выполнить после того, как поверхность под структурой будет установлена. Выберите комплект анкеров для соответствующей поверхности:

• Камень, кирпич или бетон – Анкерные болты (1/2 дюйма) для крепления к камню, кирпичу или бетону.
• Дерево (например, деревянный настил) — болты с затяжкой (3/8 дюйма) для крепления к деревянному настилу.

Узнайте больше об анкеровке вашей конструкции в разделе часто задаваемых вопросов, в том числе о том, какой сорт древесины лучше всего выбрать для вашего климата.

Дополнительные технические данные:

В идеале Подтвердите чертежи конструкции перед закладкой фундамента – специально для террас из брусчатки или каменных плит.

Подтвердив сначала свои чертежи конструкции, вы можете понять, что что-то упустили, или вы можете захотеть внести изменения, которые повлияют на длину или ширину. Например, для стандартного комплекта арочной перголы размером 10 x 12 футов стойки утоплены на 12 дюймов от края крыши. Это поместит ваши столбы на 8 футов x 10 футов к внешним 4 углам столбов и на 7 футов 6 1/2 дюйма x 9 футов 6 1/2 дюйма по центру. Если вы уверены, что это то, что вам нужно, вы можете сделать фундамент перед заказом вашей конструкции и до того, как вы получите чертежи для вашего заказа (все заказы на конструкцию получают чертежи в течение 5 рабочих дней для вашего обзора, чтобы дать вам время и инструмент для создания корректировки перед постройкой). Часто, когда клиенты видят свои рисунки, они решают изменить некоторые детали, например, добавить больше места между стойками или сделать их выше.

Если вы находитесь в процессе закладки фундамента для конструкции, для которой потребуются опоры (рекомендуется для патио из плитняка или брусчатки), лучше всего доработать проект, чтобы вы или ваш подрядчик могли разместить опоры в точном месте. После того, как опоры установлены, вы не сможете перемещать позиции стоек, вызывая ненужную головную боль.

Детали установки тротуарной плитки или тротуарной плитки — Если вы размещаете свою конструкцию во внутреннем дворике, вымощенном тротуарной плиткой, залейте бетон так, чтобы он был на одном уровне с готовой брусчаткой. Таким образом, после добавления обшивки нижняя часть обшивки будет плавно опираться на брусчатку. Поскольку внутренний дворик с асфальтоукладчиком обычно находится на несколько дюймов выше уровня земли, вам, возможно, придется залить немного выше, чем на неразработанной земле, чтобы высота столба точно совпадала с высотой асфальтоукладчика. Инженер-проектировщик, который будет назначен для вашего проекта, подробно расскажет о работах по фундаменту, необходимых в рамках вашей проектной работы. Ниже приведена типичная установка:

ШАГ 1: Прикрепите металлические анкеры (из стали толщиной 1/4″) к бетону с помощью анкерного болта (1/2″ x 4″)

ШАГ 2: Прикрепите стойку к металлическому анкеру с помощью болтов ( 5/16″ x 3″)

STEP 3: Add wood trim to hide metal when finished

x

4 /2 “9

POST	ANCHOR BASES		FOOTING
Sizes	Base Steel Gauge	H	Ш	Глубокий
3-3/4″ x 3-3/4″	1/8″	6″	14″	30″
1/8″	8 “	16″	30 “
7-1/4″ x 7-1/4 “	1/8″	8 “	1/8″	8 “	1/8″ 9-1/”x 7-1/4″	1.826		1.10326		1. 18 “	30″
9-1/4 “x 9-1/4”	1/8 “	10″	20 “	30″
30 “
30″ “x 11-1/4”	1/8″	10″	24″	30″

Если вы решите заказать Anchoring Kit, у вас будет все необходимое оборудование, и вам не понадобится ничего из хозяйственного магазина, если вы прикрепляете его к существующей палубе. Если вы строите на неосвоенной земле, просто добавьте бетон и немного арматуры, как описано выше. Выберите комплект анкеров для соответствующей поверхности: деревянного настила, камня, кирпича или бетона.

ВАРИАНТ 2: Комплект крепления для сильного ветра

24.10326″ 2 “” 24.10326.

СТОЛБЫ	АНКЕРНЫЕ ОСНОВАНИЯ				СТАЛЬНАЯ КЛЕТКА		ФУНДАМЕНТЫ
Размеры	Калибр PTR	Анкерное стальное основание (PTR)	Диаметр стального основания	В	A	B	Ш
3-3/4″ x 3-3/4″	1/8″	6″	3/8″	12″	7″	23″	14″	30 “
5-1/2″ x 5-1/2 “	1/8″	8 “	3/8″	18 “	9″	18 “	9″	18 “	9″	18 “		.	16″	36″
7-1/4″ x 7-1/4″	1/8″	8″	3/8″	18″	11″	29 “	18″	36 “
9-1/4″ x 9-1/4 “	1/8″	10 “	1/2″	10 “	1/2″	20 “	1/2″	20 “	1/2″	10 “	1/2″	10 “	1/2″	35 “	20″	42 “
11-1/4″ x 11-1/4 “	1/8″	10 “	1/8″	10 “	1666666666666666666.	17 дюймов	35 дюймов	24 дюйма	42 дюйма

Примечание: Рекомендуется зазор не менее 3-1/2 дюйма между краем фундамента и анкером.

Якорь High Wind рассчитан на ветры до 150 миль в час. Они изготовлены из 100% нержавеющей стали. Типичная рекомендуемая глубина фундамента приведена в таблице выше, но окончательный проект фундамента будет частью ваших окончательных утвержденных рабочих чертежей, которые вы получите в процессе оформления заказа.
