Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т.п. Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.

В отличие от химических анкеров, крепление которых осуществляется с помощью заполнения пространства между стержнем и основанием жидким затвердевающим компонентом, распорные анкера крепятся благодаря расклиниванию в отверстии их втулки.

Одним из видов распорных анкеров является анкерный болт с гайкой.

Анкера с гайкой и другой крепеж применяются очень широко. Ими крепят различное навесное оборудование к стенам (котлы, например), вибрирующие промышленные станки к полу, тяжелые люстры к потолку и т.п.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа.

В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

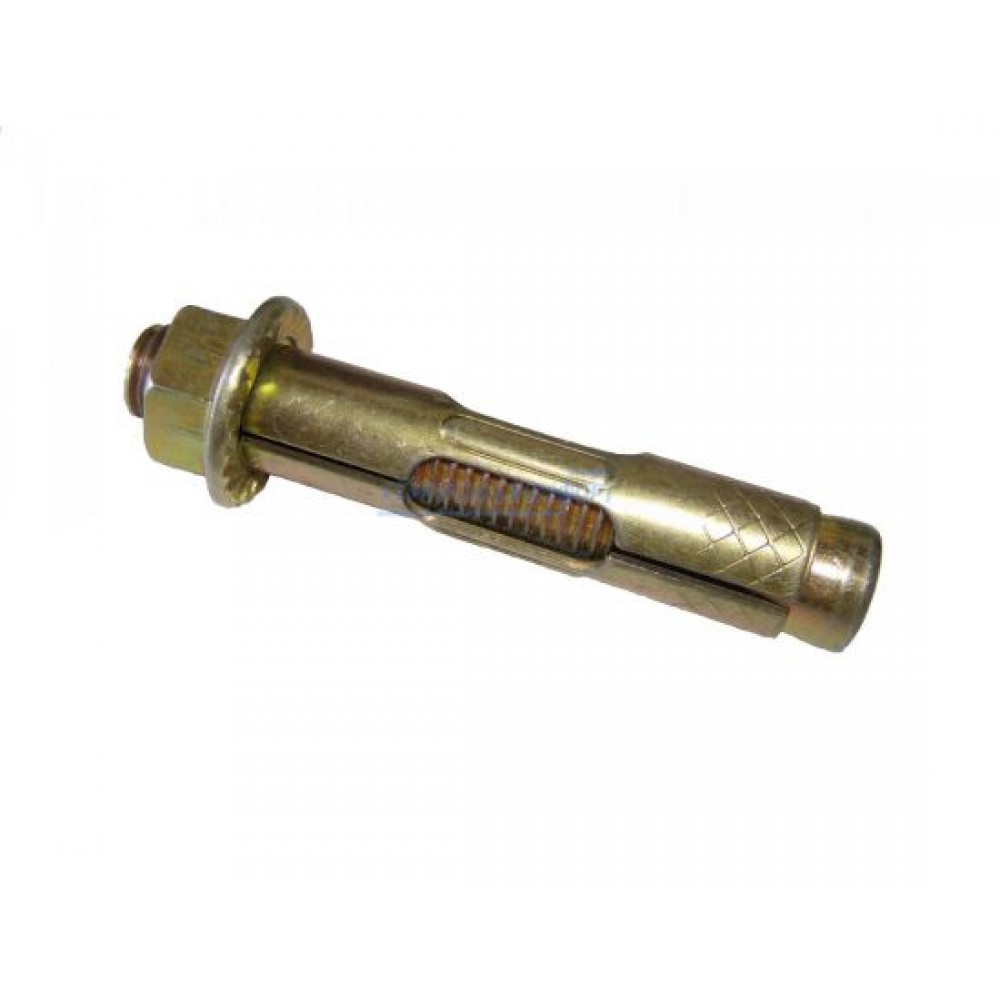

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки.

Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие.

При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

Двухраспорный анкер – изделие повышенной надежности

Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

При заворачивании гайки основная втулка своим концом, выполненным с конусной фаской, входит в разрезанный конец дополнительной втулки и расклинивает ее. Таким образом, вместо одной расклиненной зоны образуются две, отстоящие друг от друга на некотором расстоянии.

Если говорить о сравнительных характеристиках, то теоретически двухраспорный анкер должен держаться в основании в два раза прочнее, чем обычный.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

А вот в полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

Технические параметры анкерных болтов

Анкера изготавливаются из стали и оцинковываются или пассивируются. Выпускают также высококачественные изделия из нержавеющей стали.

Анкерные болты с гайкой характеризуются следующими основными параметрами:

✔ общей длиной, которая колеблется в диапазоне от 18 до 400 мм;

✔ наружным диаметром втулки, определяющим диаметр бура или сверла, которым выполняется отверстие под анкер – от 8 до 30 мм.

✔ диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки.

Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

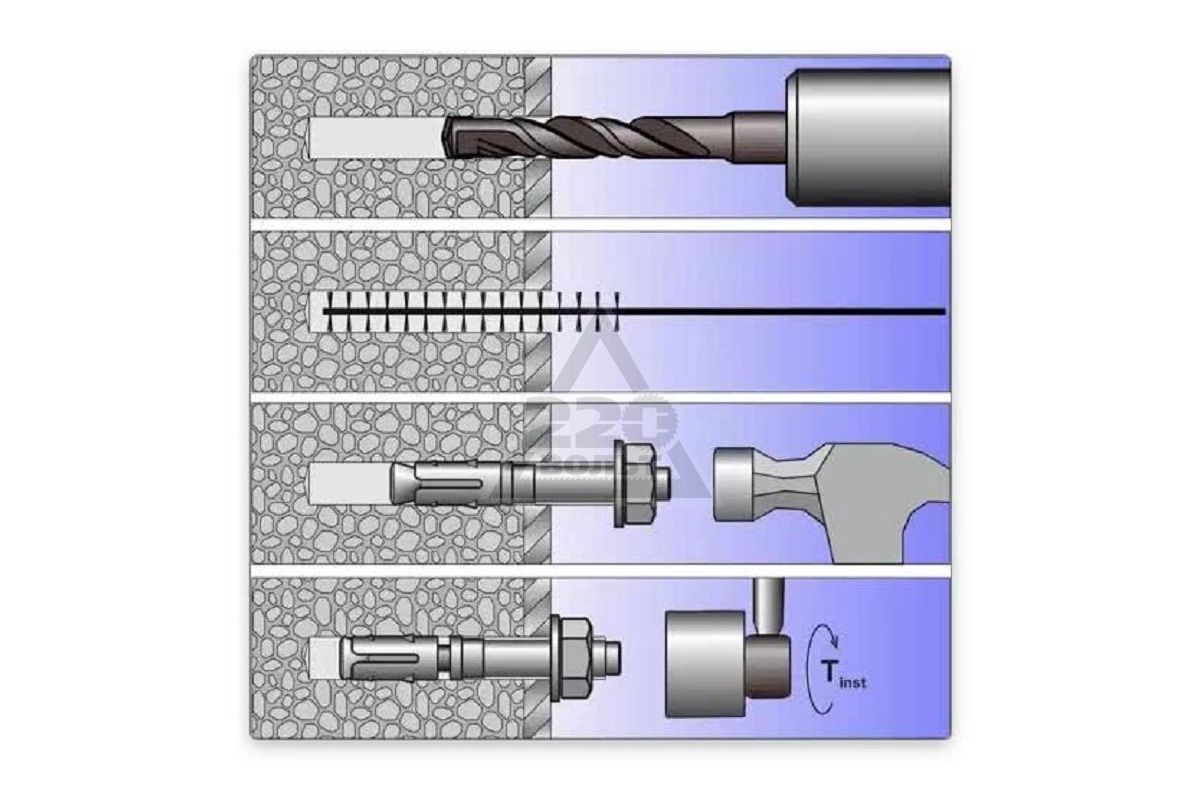

Установка анкера осуществляется в три этапа.

✔ Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия.

Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Втулка должна выступать из отверстия на расстояние, чуть меньшее, чем толщина фланца или ножки крепящейся детали. Если установить ее заподлицо с поверхностью основания, при сдвигающей нагрузке на срез будет работать шпилька, в то время как нагрузку должна воспринимать втулка.

Видео: Крепление анкерными болтами с гайкой

Как крепить анкерный болт: Правильная установка крепежа

Дюбеля не обеспечивают надежности при монтаже тяжеловесных и сложных конструкций. Для таких случаев используют анкер – крепеж, принцип действия которого заключается в расклинивании внутри полости и создании максимально прочного соединения. Перед проведением работ следует выяснить, как крепить анкерный болт к основанию, чтобы навесная конструкция была прочной и безопасной. Такие изделия применяются для крепления подвесных конструкций, лестниц, оборудования к поверхностям из бетона, кирпича, специальные модификации используются при работе с материалом, имеющим пористую структуру – газобетоном, пористым кирпичом.

Основные типы и особенности анкерных болтов

Производители выпускают огромную номенклатуру крепежных изделий из нержавеющей, оцинкованной и специальной стали. В зависимости от модификации их используют для установки в помещениях с сухим воздухом и повышенной влажностью, в условиях агрессивной среды. Чтобы правильно подобрать анкер для конкретной задачи, следует выяснить особенности конструкции и применения основных видов крепежей.

С гайкой

Анкер с гайкой предназначен для крепления массивных предметов. Такая конструкция способна выдерживать высокие нагрузки, основным ее элементом является шпилька, нижняя часть которой имеет конусообразную форму, а сверху на нее прикручивается гайка. При закручивании гайки шпилька затягивается в отверстие втулки, которая имеет литую высокопрочную конструкцию.

Минимальный размер анкера составляет 5*6,5*18 мм. Если он изготовлен из высококачественного материала, то с его помощью можно закрепить оборудование весом 800 кг. Основным достоинством крепежа является:

простая конструкция и технология установки;
возможность применения для монтажа тяжелых систем кондиционирования;
максимальная несущая способность двухраспорных моделей.

Клиновые

Этот вид отличается от других модификаций устройством, включающим распорный элемент, который при установке удерживается за счет силы трения. Все параметры – длина, диаметр, тип резьбы, указываются в маркировке. Используется клиновой крепеж для монтажа тяжелых предметов к прочному материалу – бетону, камню, кирпичу, его основными «плюсами» является:

высокий показатель несущей способности, который зависит от параметров шпильки;
небольшой диаметр посадочного отверстия;
имеет несколько разновидностей – с гайкой, кольцом, для сквозной установки.

С шестигранной головкой

Анкер с головкой-шестигранником используется для установки массивных ограждений, кронштейнов, металлоконструкций на основания из плотного и прочного материала. Для производства используется углеродистая сталь, на все элементы наносится цинковое покрытие. Преимущественными характеристиками является:

прочная фиксация массивных предметов к основаниям с плотной структурой;
способность выдерживать повышенную нагрузку;
стойкость к воздействию коррозии.

Ударные

Забивной анкер не имеет клина, его фиксация обеспечивается за счет специального устройства гильзы. Ее края изготовлены из мягкого материала, который деформируется при механическом воздействии. Чтобы установить такой крепеж, нужно точно определить точку сверления. К его «плюсам» относится:

создание надежного соединения в бетоне или камне;
возможность подвешивания тяжелых предметов.

Четырехсегментные

Для проведения ответственных монтажных работ используют разжимной крепеж, который состоит их четырех автономных секций. С его помощью можно надежно закрепить предметы не только в бетоне, но и в ячеистом, старом стройматериале. К его положительным качествам относится:

высокие несущие характеристики, которые позволяют подвешивать тяжеловесные конструкции;

универсальность применения – могут устанавливаться в плотных и пористых стройматериалах;
при необходимости возможен демонтаж.

Винтовые

Специальный вид крепежей для закрепления предметов на основаниях с большим количеством пустых полостей. Сверху и в центральной части гильзы находятся прорези, на конце – шайба. При закручивании винта происходит деформация гильзы, ламели расходятся и образуют поддерживающий каркас.

Преимуществом винтовых анкеров является:

возможность применения для сквозного монтажа;
выдерживает повышенные нагрузки сразу после монтажа;
не расклинивается, может нагружаться сразу после установки.

Общие рекомендации по установке

На прочность соединения, которое образовано с помощью анкерного болта, влияют следующие факторы:

характеристики материала, в который монтируется крепеж;

вид и параметры анкера, которые должны подбираться с учетом планируемых нагрузок;
соблюдение технологии подготовительных и монтажных работ;
прочность крепежного элемента.

Установка анкерных болтов разного типа имеет нюансы. Рассмотрим порядок проведения работ на примере распорного вида:

В рабочем основании проделывают отверстие с диаметром, который должен соответствовать параметрам распорного элемента болта.
Полость очищают специальной щеткой или пылесосом от пыли и твердых частиц материала.
Крепеж помещают в полость, втулка должна входить в отверстие плотно, чтобы обеспечить надежное соединение.
После установки втулки затягивают резьбу, в результате чего разжимается втулка.

По такой технологии устанавливается большинство видов болтов, кроме забивных модификаций.

При проведении работ следует учитывать общие рекомендации:

Для крепления предметов к пустотелым блокам болтовые анкеры не используются.
При навешивании предметов на кирпичную стену диаметр крепления не должен превышать 8,0 мм, чтобы кирпич не разрушился.
При работе с бетоном расстояние от конца основания должно быть в 2,5 раза больше глубины, на которую оно будет сверлиться.
Если отверстие невозможно полностью очистить от пыли и остатков стройматериалов, его глубину можно увеличить на 20 мм.
Использовать изделие следует с учетом предельной нагрузки. Эта информация приводится на упаковке.

Как забить анкерный болт с гайкой. Как крепить анкерные болты. Качественная установка анкеров в бетон

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
Просверлить ход, очистить его от мусора.
Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

Устанавливать болт-анкер в пустотелый кирпич запрещено.
Для установки используют размер до восьми миллиметров.
Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Установка анкерных болтов в стену: особенности, виды, типы креплений, инструкция по монтажу, советы

Если вы не сталкивались с разными типами крепёжных элементов, настало время для знакомства.

Статья подскажет, как происходит установка анкерных болтов в стену.

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

балки;
плиты перекрытия, балконные консоли;
фермы, колонны;
лифты, лестничные марши и площадки;
стеновые или отделочные панели;
коммуникации, инженерное оборудование;
оконные или дверные коробки;
навесы, козырьки;
пристройки;
потолочные светильники, вытяжки;
подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

назначение — фундаментные, потолочные, рамные, универсальные;
форма — прямые или изогнутые;
конструкция — цельные или сборные;
поверхность — гладкая или с резьбой;
площадь контакта — для плотного или пористого материала;
способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

простота установки анкеров в бетон;
возможность сквозного монтажа;
высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Саморезы принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Анкер этого типа — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

малые — диаметром до 8 и длиной до 55 мм;
средние — до 12х120 мм;
крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

диаметр резьбы — 8 мм;
диаметр сверла — 10 мм;
длина анкера — 115 мм;
толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

Размечают положения метизов на основании
Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

забиваемый;
клиновой;
разжимной;
распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Клиновой

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего , так же, как и клиновой болт.

Разжимной

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Химический

Обычно предназначение этих анкерных болтов – приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена высока.

Забивной

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать , его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Как забить анкерный болт. Основные правила монтажа анкерного болта.

Как забить анкерный болт? Нужно сказать, что для того, чтобы правильно забить анкерный болт, необходимо придерживаться нескольких правил. Как правило, различают два главных вида крепления анкеров. Это их крепление при помощи строительного клея (группа химических анкеров), а также путем расклинивания (группа механических анкеров). Купите готовый анкер или вы можете изготовить его самостоятельно. Следует сказать, что имеется достаточно большое количество разновидностей анкеров исключительно производственного изготовления, которые различаются своим назначением, а также способом крепления. Так, они могут быть химическими, клиновыми, рамными, забивными (имеют внутреннюю резьбу), а также остальные Нужно сказать, что не составит особого труда подобрать изделие, которое будет удовлетворять все требования. В том случае, когда все-таки требуется анкер эксклюзивной формы, вы его можете изготовить самостоятельно. При этом, обязательно необходимо учитывать два момента. Тот конец анкера, который будет заделываться в основание, должен всегда иметь расширение на конце, который будет иметь надежное крепление. Утолщение вы сможете наплавить сваркой, либо необходимо просто расплющить сам конец болта, чтобы в одном из направлений он был намного шире своего диаметра. Кроме того, длина заделываемой части всегда должна быть не меньше, чем в шесть-семь раз больше диаметра самого анкера. Обязательно просверлите в основании отверстие необходимого вам диаметра. При установке покупных механических анкеров оно всегда должно точно соответствовать всем значениям, которые указаны в самой инструкции. В случае установки покупного химического либо самодельного изделия (анкера) диаметр отверстия должен быть примерно на один -два миллиметра больше диаметра самого анкера. Сверление необходимо осуществлять победитовым сверлом, которое будет установлено в электродрель. На сегодняшний день в продаже вы можете найти сверла вместе с победитовыми наконечниками, диаметром до шестнадцати миллиметров. Если ваш анкер отличается достаточно большим диаметром, тогда сверление его в бетоне рекомендуется осуществлять алмазной коронкой. Для работы вместе с ней вам потребуется более мощная электродрель. Нужно очень тщательно очистить просверленное отверстие от мусора, а также пыли при помощи щеточки либо продувания резиновой грушей.

Так, если вы применяете покупной механический анкер, его необходимо установить в отверстие очень легкими ударами молотком и после расклинуть тем способом, который является применительным к данному виду анкеров.

Анкерное крепление: виды и особенности анкеров, применение, методика закручивания

Здесь может быть расклинивание при помощи заворачивания гайки либо с использованием специализированного бородка, который будет вставляться во внутрь анкера. В процессе удара по бородку молотком, он в глубине отверстия расклинивает втулку. Убедитесь также в том, что сам анкер очень прочно держится в отверстии. В случае необходимости нужно усилить расклинивание. В случае установки химического анкера (как покупного, так и самодельного) рекомендуется заранее приготовить клеевую смесь, при этом, смешав два компонента клея в нужных для этого пропорциях. Заполните подобной массой уже очищенное отверстие на две трети и вращательными движениями вставьте потом анкер в отверстие на полную глубину. Также рекомендуется заполнить зазор, который расположен между анкером, а также и основанием того клея, который выдавился при установке из отверстия. Затем, после того, как клей слегка схватится, необходимо загладить поверхность вокруг анкера и после убрать с поверхности все излишки клея. Прежде, чем нагружать анкер, необходимо дать время клею слегка затвердеть в соответствии со всеми инструкциями к нему. Следует сказать о том, что анкер выполняет достаточно важную роль, причем, независимо от того, элементом какого конкретно сооружения он является. В любом случае он обеспечивает связь вместе с основанием, а если такая связь оказывается недостаточно прочной, то, в таком случае, такому сооружению грозит разрушение, насколько бы прочным оно не являлось. Поэтому, для надежности анкер рекомендуется монтировать, следуя определенной технологии. Химический анкер является достаточно прочным и надежным. Его вы можете устанавливать практически в любой материал: камень, кирпич, дерево, ячеистый бетон и так далее. Так как его крепление происходит при помощи клея, он не только не ослабляет само основание, к которому он крепится, но также во многих случаях делает его более прочнее.

Для монтажа анкера необходимо просверлить отверстие необходимого вам диаметра на нужную глубину. Очистите его при помощи щеточки-ерша, продуйте грушей или насосом. Заполните затем примерно на две трети отверстие клеевой массой- эпоксидной либо полимерной смолой. Емкость вместе с клеем (картридж) может иметь разный вид- шприца, тюбика и так далее. Различаются также и способы смешивания основных компонентов клея. Вы должны вращательными движением установить анкер в отверстие, причем на полную глубину. Уберите затем все потеки клея с его основания. Время готовности анкера к восприятию нагрузки будет зависеть от марки клея, которое указано в инструкции. По завершению указанного времени к анкеру вы сможете крепить любую конструкцию. Все механические анкеры, зачастую монтируются без клея. Принцип их действия основывается на расклинивании втулки анкера внутри отверстия, за счет чего достигается его более надежная фиксация, непосредственно в основании. Просверлите, а потом очистите отверстие аналогичным образом, как это было описано выше. Через монтируемую деталь необходимо будет вставить в отверстие клиновой анкер и забить его при помощи молотка, до тех пор, пока гайка не упрется, непосредственно в закрепляемую деталь. Затяните гайку вместе с необходимым усилием. В результате такой затяжки конец анкера расклинит втулку, а также очень надежно сможет фиксировать отверстие. Методы расклинивания также могут быть различными. Если имеется для этого специальный стержень, который вставлен во внутрь анкера, тогда после монтажа болта в отверстие, обязательно необходимо забить такой стержень ударами внутрь молотка. Тем самым, также вы сможете расклинить и зафиксировать анкер в отверстии Для того, чтобы установить клиновой анкер, который имеет внутреннюю резьбу, потребуется специализированный инструмент – стержень, который будет похож на кернер либо бородок.

После того, как вы установите анкер в отверстие, необходимо поместить данный инструмент внутрь, а затем ударами молотка расклинить и втулку. После рекомендуется удалить кернер-бородок, после чего, завернуть в резьбовое отверстие анкера специализированный крепежный винт. Рамный анкер отличается двумя расклинивающимися зонами, в частности в основании, а также и в закрепляемой детали. Вам необходимо забить рамный анкер в основание сквозь закрепляемую деталь. Завернуть винт с нужным для этого усилием. При этом, в самом начале расклинится нижняя часть, которая находится в основании, а после и верхняя, которая находится в детали. В результате, самая последняя будет очень прочно прикреплена к основанию. Подобные покупные изделия использовать гораздо удобнее, в частности тогда, когда приходится устанавливать значительное количество анкеров. Тем не менее, в случае необходимости вы сможете очень прочно закрепить в любом основании, непосредственно и самодельное устройство – болт либо стержень любого вида. Вам потребуется для начала просверлить отверстие диаметром на один -два миллиметра больше, нежели диаметр анкера. Тщательно очистите отверстие от крошек, а также пыли. Рекомендуется заполнить отверстие примерно наполовину либо чуть больше эпоксидной смолой или шпаклевкой вместе с отвердителем. Вращательным движением, а также легкими ударами молотка рекомендуется установить анкер в отверстие. Снимите все потеки смолы. Спустя некоторое время, после того, как эпоксидная смола слегка (не до конца) затвердеет, можно будет разровнять ее вокруг анкера, непосредственно, заподлицо с основанием. Использовать подобный анкер можно уже спустя одни сутки. Анкеры на сегодняшний день представлены в уникальных и разнообразных модификациях, что и определяет во многом метод их крепления и установки.

Способ закручивания анкера зависит от особенностей его устройства. Однако принцип действия у всех изделий практически одинаковый: втулка расклинивается внутри отверстия и обеспечивает фиксацию крепежной детали. Для того, чтобы добиться качественного крепления анкерными болтами, надо учитывать параметры базового материала. Ошибочный выбор глубины анкеровки, превышение тяговой нагрузки приводят к растрескиванию основания.

Типы крепления анкеров

Расклинивание втулки в большинстве крепежных изделий данного типа происходит, благодаря силам трения. Распорная часть при закручивании гайки трется о стенки отверстия (клиновая, втулочная конструкция). Есть крепежи, в которых расклинивание происходит за счет внутреннего или внешнего упора (разжимная, забивная конструкция).

Вариант с внутренним упором подходит для тонких материалов. В намеченном месте надо просверлить сквозное отверстие и установить в него крепежную деталь. При затягивании ее упорная часть расклинивается, упираясь в основу. Внешний упор образуется «подрезанием» бетонной основы во время затягивания болта. При закручивании крепежный конец образует элементы винтовидной формы. Они фиксируют болт и удерживают его, если начинают действовать выдергивающие силы. Этот вид крепежа используется для толстостенных оснований.

Ударный способ

Отдельно следует сказать об ударных анкерах, которые надо не закручивать, а забивать в базовый материал. Расклинивание в таких болтах осуществляется клином или при помощи большого распора. Второй вариант позволяет использовать такие крепежные детали для любых основ: сплошных, пустотелых, с высокой и низкой степенью прочности.

Конструктивные особенности ударного крепежа заключаются в простоте устройства. Его детали — это:

распорная втулка с внутренней резьбой с одной стороны;
с другой стороны расположена разрезная часть с внутренним конусом;
в полости втулки имеется конический клин, по которому молотком совершают удары; при этом пользуются специальным дорном, который вставляется внутрь болта.

Разжимная конструкция

Разжимной анкер можно закручивать в бетон, кирпич, пустотелый кирпич, пено- и газоблоки. Данная конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри него расположена коническая гайка.

Крепление осуществляют в следующем порядке:

подготавливают отверстие требуемого диаметра;
при помощи болта и шпильки затягивают гайку;
в этот момент происходит разжимание ламелей, гильза распирается в материале.

Клиновая конструкция

В клиновом анкере внутри втулки расположен клин, который расширяется, когда начинают закручивать гайку. Предварительно болт забивают в подготовленное отверстие, затем закручивают гайку.

Как установить анкерный болт

Итак, алгоритм монтажа деталей данного типа практически одинаковый у всех разновидностей, которые можно установить механическим способом.

Порядок действий:

Сверлится отверстие необходимого диаметра.
В него вбивается или вкручивается болт.
Затягиваются соответствующие элементы.

Химический анкер: крепление клеем

Совершенно другим способом монтажа отличаются химические анкеры. Для того, чтобы установить такое крепление, надо проделать следующее:

Просверлить отверстие соответствующего диаметра.
В комплекте, как правило, поставляется брикет с клеем. Он вставляется в отверстие и придавливается непосредственно анкером. После застывания клея происходит прочная фиксация болта.

Расчет анкеров

Глубина, на которую необходимо забить болт, составляет величину его полезной длины. Именно на эту глубину сверлится отверстие перед его установкой. При расположении болтов рядом с краем основания или близко друг к другу следует производить математический расчет, чтобы при их монтаже не нарушить целостность конструкции. Для этого используется целый ряд формул, в которых учитывается распределение напряжения материала по краям. А также факторы приложения нагрузки и сопротивления базового материала разрыву. Расчеты можно делать на строительной площадке или заранее. Для примера: нагрузка болта, находящегося в бетоне, на вырыв составляет 350 кг. В пенобетоне — 230 кг.

Анкерный болт с гайкой это качественный крепеж для надежной фиксации бытовых и производственных элементов. Так как на такой вид крепежа действует большая нагрузка, его конструкция позволяет противостоять ей.

Все разновидности креплений анкерными болтами

Для этого в анкерном болте есть такие составные части как распорная шпилька, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

Закручивая гайку, создается давление на шпильку, которая входит во втулку и распирает ее. Шпилька изготавливается методом литья, что позволяет ей выдерживать нагрузки несравнимые с теми, с которыми справляются другие виды крепежа.

Для того, чтоб выбрать анкерный болт с гайкой нужно знать, какую нагрузку будем возлагать на него. И уже после этого покупать предназначенный для этого крепеж. Все крепежные болты имеют соответствующий ГОСТ, так что выбрать подходящий не составит труда. Купить крепеж можно в интернет-магазине samorez.net.

Анкерный болт можно использовать для крепления в полнотелых твердых материалах: бетоне, природном камне, цельном кирпиче и т.п. Только правильный монтаж анкерного болта может обеспечить его надежную службу. Итак, как правильно установить анкерный болт.

Для начала подбираем бур под диаметр втулки и засверливаем с ее помощью материал, в который будет крепиться анкер. Втулка должна входить в отверстие плотно и не болтаться в нем до начала монтажа.

После того, как отверстие просверлено, не торопитесь в него вставлять анкерный болт. Для начала, нужно извлечь мусор, оставшейся в отверстии. Крошки и пыль могут создать определенную проблему анкерному крепежу. Сделать это лучше всего с помощью бытового или строительного пылесоса.

Обычно, анкерный болт вставляется в отверстие, на него монтируется устройство, а затем закручивается гайка. Это не совсем верное решение. Так как часто, навешенный на болт груз создает помехи при закручивании гайки и существует вероятность того, что гайка не докрутится до конца. То есть анкер будет установлен не по правилам, что может вылиться в большие проблемы. Лучше всего воспользоваться другим способом. Вставить анкер в отверстие, докрутить гайку до конца и тем самым распереть крепеж. После, гайку можно открутить, повесть на болт то, что мы хотим смонтировать и закрутить ее.

Анкерный болт это надежный крепеж практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

1 Принцип работы анкеров – как они справляются с нагрузками?

При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

3 Крепление современных анкеров общего применения

Механические анкеры в соответствии со способом крепления делятся на типы:

забиваемый;
клиновой;
разжимной;
распорный.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха.

Как установить анкерный болт в бетон

Затем устанавливаем анкер.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Анкерный болт как крепить в стену

Как крепить анкерные болты — назначение, виды и размеры.

Автор: stroitelinfo · Опубликовано 28.01.2015 · Обновлено 11.11.2018

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, как крепить анкерные болты, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерные болты с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Кленовый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича. Как крепить анкерный болт

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные —

как крепить анкерный болт.

Такой образец совмещает в себе функции анкера и гвоздя.

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной —

как крепить анкерный болт.

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку : Жидкое стекло, Растворитель 646 , уайт — спирит.

Как крепить анкер

Для крепления чего-либо в стену еще совсем недавно использовали деревянные пробки – чопы, которые забивали в специальные ранее заготовленные проемы. Однако они имели много минусов, включая возможность рассыхания или разбухания дерева при повышенной влажности комнаты, что приводило к растрескиванию пробки.

Анкеры: их эффективность и разновидности

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

Как крепить анкерные болты

Содержание статьи

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы, в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок, полок и прочего.
Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы.

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла.
В отверстие вставляется анкер.
Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

Надежное анкерное крепление к полу и стенам: классификация и применение

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

Значение 1 – внешний диаметр.
Значение 2 – диаметр анкерного болта.
Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

Толщина перекрытия или основания пола должна быть не менее 150 мм.
При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т.п.

Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.

Одним из видов распорных анкеров является анкерный болт с гайкой.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки. Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие. При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

Двухраспорный анкер – изделие повышенной надежности

Прочность, с которой анкер держится в основании, зависит от силы расклинивания втулки и площади контакта между ней и материалом основания. Чем больше площадь контакта, тем, естественно, надежнее крепление. Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

Технические параметры анкерных болтов

Анкерные болты с гайкой характеризуются следующими основными параметрами:

✔ общей длиной, которая колеблется в диапазоне от 18 до 400 мм,

✔ диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки. Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

Установка анкера осуществляется в три этапа.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия. Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Как Крепить Анкерный Болт | Советы Экспертов Onekrep

Во многих строительных применениях бетонные анкеры должны быть прикреплены к блоку или стене, чтобы удерживать приспособление или какой-то предмет. При установке анкерного болта с гайкой необходимо соблюдать особую осторожность, чтобы обеспечить безопасное и правильное крепление. При креплении к бетонным блокам необходимо учитывать ряд специфических особенностей, включая то, в какой части блока следует сверлить, а также тип анкера, который лучше всего подходит для конкретного применения.

Определение места размещения анкера

Прежде чем выбрать правильный анкер для использования, необходимо рассмотреть, где в блоке должен располагаться крепежный элемент. Варианты следующие:

растворное соединение;
сплошная секция блока;
пустотелая секция бетонного блока.

Некоторые приложения могут позволить разместить каждый крепежный элемент в одной и той же части блока, в то время как другие установки требуют размещения каждого анкера в разных секциях блока.

Каждый раздел имеет свои уникальные достоинства и недостатки. Крепление в шов может быть отличным вариантом в зависимости от качества и количества раствора, используемого для установки блока на место. Цельные секции блока обычно обеспечивают наилучшее качество крепления. Это будет зависеть от расстояния крепежа до неподдерживаемого края полости и качества материала, из которого изготовлен блок. Полый участок блока является наименее желательным местом, в котором можно закрепиться, но иногда этого нельзя избежать.

При креплении в полую секцию блока следует иметь в виду несколько важных нюансов:

Сверля в блок с помощью молотковой дрели, бетон будет крошиться. Это приводит к конусообразному пространству, причем точка конуса ближе всего к поверхности блока.
При установке анкера в эту область, будь то крепежная деталь, оказывающая давление, или бетонный винт, который выстукивает резьбу в основном материале, удерживающие значения будут уменьшены или станут несущественными.
Крепежная деталь не должна проникать через стену в саму полость.

Технический совет! Все анкеры, за исключением бетонных винтов, оказывают внешнее усилие. Анкер, оказывающий такое давление на неподдерживаемый край, уменьшает удерживающие значения.

Определение типа груза

Следующим шагом в этом процессе является определение типа груза, который будет закреплен на анкере.

Есть три вопроса, которые помогут определить тип нагрузки, производимой каждым предметом:

Насколько тяжел предмет, который крепится к стене блока?
Будет ли нагрузка вибрационной?
Будет ли нагрузка размещена там, где может возникнуть ударная нагрузка?

Технический совет! Вибрационная нагрузка характерна для предметов, которые находятся в постоянном движении. Пример: вывеска, вывешенная на блочной стене снаружи на ветру.

Определение необходимого типа анкера

Наконец, необходимо определить тип крепежной детали, требуемой для использования. Есть четыре варианта, которые можно применять в бетонном блоке:

анкер типа шпильки, где шпилька будет торчать из стены;
анкер молоткового типа, где шляпка не выступает из стены, для законченного вида;
анкер «женского» типа, где винт вставляется в анкер для законченного вида;
бетонный винт, который вкручивается непосредственно в блок для законченного вида.

При использовании анкера типа шпильки, «женского» или бетонного винта крепеж или закрепляемый предмет могут быть сняты в любое время практически без повреждения бетонного блока. Однако анкеры молоткового типа являются постоянными установками. Удаление этих крепежных элементов приведет к значительному повреждению бетонного блока и, возможно, самого крепежа.

Типы анкеров, которые могут быть использованы в бетонных блоках

Существует немало разновидностей анкерных болтов. Основными являются:

Стержневой анкер. Крепеж будет представлять собой съемные втулочные анкеры, которые используются в самом широком разнообразии применений. Со специалистом следует консультироваться каждый раз, когда бетонные анкеры используются для тяжелых грузов. Этот анкер очень универсален, потому что существует широкий диапазон доступных длин, позволяющих прикреплять материалы различной толщины к блочной стене. Болт также поставляется с различными стилями головок: шестигранная, плоская потайная или круглая для эстетики.
Приспособление молоткового типа будет несъемным нейлоновым гвоздем. Преимуществом является отсутствие элементов, выступающих из стены. Они просты в использовании, но должны использоваться только в легких условиях эксплуатации. Анкер с молотковым приводом производится с низкопрофильной грибовидной головкой. Нейлоновый гвоздь доступен с тремя типами головок: грибовидной, круглой и потайной плоской.
Свинцовые винтовые анкеры первоначально изготавливались из свинца. Эти бетонные болты теперь производятся из материала под названием Zamac — более мягкого, неагрессивного металла. Эта крепежная деталь используется в легких условиях эксплуатации. Как и винты из листового металла, эти анкеры также обозначаются калибровочной проволокой. Различные длины доступны в каждом диаметре и могут быть использованы в материалах с различными требованиями к встраиванию.

Прежде чем приступить к работе, необходимо правильно выбрать тип бетонного анкера, а также определить, в какой части блока крепить груз. Уделение времени принятию правильных решений обеспечит безопасное и эффективное закрепление. Существуют «якоря», доступные для использования в широком диапазоне применений. Тип нагрузки также будет определяющим фактором при монтаже бетонных анкеров.

Как установить анкерный болт

Важно надежно держать анкерный болт и шаблон на протяжении всего процесса вкручивания. Иначе крепежный элемент может быть скошен в сторону. Лучше использовать деревянные шаблоны или другой эффективный способ, чтобы обеспечить точное позиционирование анкерных болтов.

Система затяжки анкерных болтов используются для установки знаков на проезжей части, осветительных столбов, мачтовых осветительных столбов и надземных знаковых вспомогательных конструкциях. Также с их помощью можно крепить крупногабаритные и тяжелые грузы, предметы к стенам.

Последовательность крепления анкерного болта:

Нанести на резьбу немного электрической смазки.
Установить самые низкие гайки на болты, по 1 на каждый.
Используя верхний шаблон в качестве направляющей, выровнять шаблон, отрегулировать нижние гайки так, чтобы шаблон опирался на каждую из них.
Удалить шаблон.
Нанести смазку на опорные поверхности нижних гаек и шайб.
Установить 1 шайбу и 1 верхнюю гайку на каждый болт, накрутить верхние гайки на болты так, чтобы все они были плотно прижаты к опорной плите.
С помощью гаечного ключа перевернуть каждую нижнюю гайку до плотного прилегания.
Прекратить вращение, когда все гайки будут затянуты до упора.

Магазин «Первый крепеж» предлагает широкий выбор крепежных деталей различных типов, размеров. Если вам нужна помощь в выборе конкретного товара или оформлении предварительного заказа, звоните по бесплатному телефону 8-800-201-81-96.

Как крепить анкерный болт?

Когда мы строим и ремонтируем возникают тысячи вопросов, ответы на которые получить крайне необходимо. Рассмотрим вполне обычную ситуацию когда Вам понадобилось закрепить строительную конструкцию или оборудование в бетонную, кирпичную стену.

Чем и как крепить, актуальный вопрос который не дает покоя вашему разуму. Оптимальным вариантом будет крепёжное изделие именуемое анкерным болтом. Почему, скажите, такое странное название? Ответ очевиден, anker с немецкого языка переводится как якорь. Анкерный болт является самым мощным крепёжным элементом, словно якорь закрепляет строительную конструкцию в стене.

Как крепить анкерный болт в стене из бетона и кирпича? Процесс занимает немного времени, для выполнение задачи Вам понадобится бур, молоток, анкерный болт.

Заранее убедитесь чтобы материал, куда будет крепиться болт не оказался рыхлым. Болт должен фиксироваться только в глухой стене. Такие предосторожности связаны прежде всего с особой конструкцией анкера, на конце болта расположен распорный элемент который при крепеже расходится в стороны, тем самым фиксируя болт намертво.

Первым делом сверлим отверстие буром в стене. Диаметр бура должен совпадать с диаметром анкера. Высверленное отверстие очищаем от строительной пыли. В отверстие вставляем анкерный болт и легонько забиваем внутрь молотком. Дальше крутим голову болта ключом до упора. Анкер распирает и вытащить его уже невозможно. В процессе будьте внимательны и рационально подходите к делу.

Напоследок хочу поведать Вам, какие же бывают разновидности анкерных болтов и в чём их преимущество перед собратом.

Анкерный болт с гайкой — принцип работы такой же как и у обычного анкера, добавляется лишь резьба, которая выходит наружу при закрутке головы болта. На такой болт можно накрутить рым-гайку.

Анкерный болт с крюком или кольцом — крюк позволяет использовать съёмную конструкцию. Кольцо обычно применяют для сцепки стальных цепей, канатов и тросов; такой вид крепежа несъемный.

Клиновой анкерный болт — имеет наружную резьбу, отличается высокой прочностью крепления и нагрузки. Применяется для крепления металлоконструкции, балок, подвесного потолка.

пошаговая инструкция Анкерный болт как установить

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа – анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой – расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой – шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой – поймет даже новичок.

Анкерный болт: схема крепления

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера – двухраспорный.

Двухраспорный анкерный болт

Клиновый анкер — как крепить

Принцип действия аналогичный, есть небольшое отличие – не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Монтаж стандартный – высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов – гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов – крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

Анкерные болты ударные — как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой – это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт – в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

Анкер болт четырёхсегментный

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания – пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство – резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж – в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции , и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Виды анкерных болтов

Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
В отверстие вставляется анкер.
Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

Сам болт
Конус со слоем резьбы внутри
Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой.Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

Малые – сечение до 8 миллиметров/длина до 55
Средние анкера – до 12/120 миллиметров
Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

Устойчивость к деформациям и коррозии
Легкость, простота и высокая скорость монтажа
Стойкость к динамичным и статичным нагрузкам разного типа
Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
Вкручивая анкер в , ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это , которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

Болты делятся на две разновидности по виду типу их использования:

Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

Вкручивание анкерного болта: инструкция

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Шаг 2: определение необходимого диаметра отверстия

Шаг 3: разметка отверстия и его пробивание

Шаг 4: забивание анкера

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

»Крепление смещенных анкерных болтов

Это обычная проблема, которую очень трудно исправить после затвердевания бетона. Как и в случае с большинством исправлений на стройплощадке, метод ремонта зависит от характера проблемы и от того, когда она впервые отмечается в процессе строительства. Метод ремонта может быть другим, если один болт находится не на своем месте или если весь рисунок анкеров не совмещен. Если ошибка обнаружена до того, как будет изготовлена опорная плита колонны, возможно, можно будет использовать другой рисунок или даже другую опорную плиту.

Если один или несколько стержней в шаблоне не выровнены после изготовления колонны, самый простой и распространенный ремонт – это установка паза в опорной пластине и использование пластинчатой шайбы для перекрытия паза. Если вся схема расположения болтов не одинакова, можно отрезать опорную пластину и сместить ее на колонне, чтобы разместить болты, расположенные не на своем месте.

Если анкерный стержень или стержни смещены более чем на несколько дюймов, лучшим решением может быть отрезание существующих стержней и установка новых просверленных анкерных стержней эпоксидного типа.При использовании таких стержней внимательно следуйте рекомендациям производителя эпоксидной смолы по установке и проводите осмотр в соответствии с применимыми строительными нормами. Позаботьтесь о расположении отверстий, чтобы избежать попадания арматуры в бетонный фундамент. При разрезании арматурной стали необходимо проверить влияние на прочность фундамента.

Более подробную информацию можно найти в разделе 2.11.1 Руководства по проектированию AISC 1. Также рекомендуется проконсультироваться с вашим инженером-проектировщиком перед тем, как проводить какой-либо из этих ремонтов, чтобы убедиться, что выбран лучший метод для конкретного приложения.

Написанный 12 июля 2013 г., , г. изменено 7 октября 2014 г.

2014-10-07

3PCS-Fix-bolt Iron Material 3PCS Анкерные болты крепления гильзы / анкерные крепления экрана M6 M8 M10_Hebei Yuetong Fasteners Manufacturing Co., Ltd.

3PCS-Fix-bolt Iron Material 3PCS Крепежные анкерные болты втулки / анкерные крепежи для экрана M6 M8 M10

Название продукта: Крепежные анкерные болты 3PCS, также называемые фиксирующими болтами 3PCS и Unic Bolt.Этот продукт в основном состоит из болта, гайки, шайбы и трубы из 3 предметов.

Мы являемся фабрикой, поэтому мы можем производить все виды размеров, которые вы хотите. Все расширительные болты 3PCS производятся на станке, а затем рабочие собирают три компонента вместе. Упаковка этого продукта: сначала поместите продукт в небольшую коробку (20 кг), а затем поместите коробки на поддон для защиты продуктов.

Стандарты этого продукта содержат DIN, BS и ANIS. В основном используется в строительстве и промышленности.

Спецификация:

Размер	Длина	Количество в одном кейсе	Вес (г)
M6 * 50	50 мм	2000	75
M6 * 60	60 мм	1800	75
M8 * 60	60 мм	800	80
M10 * 70	70 мм	640	80
M10 * 80	80 мм	600	82
M12 * 90	90 мм	380	84
M12 * 100	100 мм	360	85

Наша служба

1.Хорошее послепродажное обслуживание, любые проблемы будут решены в кратчайшие сроки.

2. Многолетний опыт экспорта.

3. Список спецификаций доступен по вашему запросу.

4. Добро пожаловать, чтобы отправить запрос, мы ответим в ближайшее время.

5. Оперативная доставка с профессиональными документами.

6. Изготовленная на заказ упаковка с отгрузкой фото bafore.

7. Высокое качество и конкурентоспособная цена.

Представление компании

HEBEI YUETONG FASTENERS MANUFACTURING CO., LTD

находится на крупнейшей в Китае производственной базе крепежных изделий — центре крепежных изделий Yongnian.
Наша фабрика была основана в 1991 году.У нас есть несколько комплектов современного оборудования, мы применяем передовые современные методы управления и используем высококачественную сталь для производства высококачественной продукции. Продукция продается на всей территории страны и экспортируется в Юго-Восточную Азию, Европу и другие страны и регионы. Наши продукты завоевали хорошую репутацию у отечественных и зарубежных клиентов.
Наша фабрика в основном производит: все виды плоских шайб, пружинных шайб, распорных винтов, шестигранных гаек, фланцевых гаек, шестигранных болтов, фланцевых болтов, анкерных гильз, фундаментных болтов и резьбовых муфт с DIN, BSW, ANIS, MS.И мы также предоставляем OEM, тем временем мы производим фабрику, поэтому мы можем предоставить вам лучшее качество и хорошую цену.

Упаковка и доставка

1. Детали упаковки: Boxex на поддонах; В соответствии с требованиями заказчика.

2.Delivery Dtetails: через 25 дней после заказа.

FAQ

Q: вы торговая компания или производитель?

A: Мы являемся производителем.

Q: Как долго ваш срок доставки?

A: Обычно это 5-10 дней, если товары есть на складе, или 15-25 дней, если товары должны быть произведены, это в зависимости от количества, которое вы хотите.

Q: каковы ваши условия оплаты?

A: Оплата <= 1000USD, 100% предоплата. Оплата> = 1000 долларов США, 30% T / T заранее, баланс перед отправкой.

Контактная информация
HEBEI YUETONG FASTENERS MANUFACTURING CO., ООО
Контактное лицо: Эйми
Эл. Почта: [email protected]
Wechat / WhatsApp / Skype: +86 15832018600

тяжелых предметов на стенах – как использовать стенные болты?

Вы когда-нибудь хотели прикрепить что-нибудь действительно тяжелое к стене, полу или потолку? И я имею в виду глупо тяжелые… как гигантские телевизоры на консольных кронштейнах, сетевые шкафы или огромные, смехотворно тяжелые радиаторы? Добро пожаловать в мир Wall Bolt! Сегодня мы узнаем, как использовать анкерные болты / распорные анкеры.

Смотрите полное видео здесь:

Как прикрепить ДЕЙСТВИТЕЛЬНО ТЯЖЕЛЫЕ предметы к стенам? Встречайте НАСТЕННЫЙ БОЛТ!

Посмотрите это видео на YouTube.
Беспокоитесь о конфиденциальности? Пожалуйста, прочтите нашу Политику конфиденциальности перед просмотром видео на этом сайте – ссылка внизу каждой страницы. Спасибо!

Прежде чем я начну, вас не засыпают всплывающими окнами или рекламой на этом сайте, поскольку я независим и полагаюсь на партнерские ссылки – самый справедливый способ финансирования Интернета. Используя ссылки в статье, вы делаете все возможное, чтобы этот сайт оставался бесплатным, и это не требует дополнительных затрат.Я ссылаюсь только на продукты, которые использую в настоящее время или собираюсь использовать – вы можете узнать больше о партнерских ссылках здесь. Спасибо!

Использованные инструменты и продукты

Не забывайте, что на этой странице вы можете найти подробный список инструментов и продуктов, которые я знаю и которым доверяю. Надеюсь, вы найдете это полезным.

Введение

Wallbolts – это в значительной степени самое прочное механическое крепление, которое я когда-либо использовал. Они могут выдерживать ОГРОМНЫЕ нагрузки и являются моим незаменимым помощником для гигантских телевизоров, больших шкафов, тяжелых радиаторов или чего-либо еще, где обычные пластиковые заглушки просто не подходят.У них есть несколько разных имен:

Болт стеновой
Rawlplug называет их Rawlbolts
Screwfix, назовите их Shield Anchors
Fischer называет Wallbolts

Я всегда знал их как болты для стен – они также очень похожи на «анкеры-гильзы», и я видел, что некоторые поставщики также называют их под этим названием (хотя анкеры-гильзы имеют немного другую конструкцию).

Они предназначены ТОЛЬКО для использования на твердых поверхностях, таких как бетон, кирпич или блочная кладка.Они не подходят для гипсокартона или деревянных стен. Я успешно использовал их на стенах с точечными и мазками, но вам нужно сделать прокладку, чтобы заполнить полость между гипсокартоном и блочной кладкой, иначе вы в конечном итоге раздавите гипсокартон, когда затянете болт.

Как использовать болты для стен

Те, которые я показываю вам на видео выше, имеют размер M8 x 60 мм и требуют отверстия 14 мм. Я почти всегда использую для этого сверло SDS, так как оно позволяет легко просверлить такое большое отверстие в бетоне – вы будете в нем навсегда с обычным комбинированным сверлом.Мне нравится устанавливать ограничитель глубины на общую длину болта – вы не хотите, чтобы он «доходил до дна» в отверстии. Пропылесосьте отверстие после просверливания – если вы попадете в резьбу анкерного болта из пыли или мусора, у вас будут проблемы!

По возможности, я предпочитаю прикреплять стенной болт к арматуре, а затем предлагать всю сборку до стены. Преимущество этого способа состоит в том, что у вас меньше шансов столкнуться с проблемами, связанными с попаданием в поток мусора. Это не всегда возможно с такими вещами, как гигантские тяжелые радиаторы.Поверьте, если резьба застрянет, вывернуть болт будет ОЧЕНЬ сложно. В худшем случае вам придется отрезать ее и начинать заново – работа с углеродистой сталью – неинтересная работа.

Как только болт находится в отверстии, его можно просто затянуть. Когда болт затягивается, наконечник со скошенной фаской втягивается в фитинг, вызывая его расширение. Чем сильнее вы его затягиваете, тем больше расширяется – вот и все! Обычно я делаю их «удобно тугими» с помощью набора розеток. После того, как вы сделаете несколько, вы привыкнете к тому, насколько плотными они должны быть.Если вы используете их в промышленности, вам следует использовать динамометрический ключ и следовать рекомендациям производителя.

Использование распорных анкеров в кирпичных или блочных стенах

Во-первых, как обычно, всегда соблюдайте спецификации производителя. В небытовых / промышленных ситуациях всегда следуйте рекомендациям инженера-строителя.

Помимо этого, я много лет очень успешно использовал такие распорные анкеры в кирпичных, блочных и каменных стенах.В этом сценарии следует учитывать два основных фактора:

Насколько близко вы находитесь к краю кирпича / блока и может ли анкер вызвать растрескивание при затяжке?
Кирпич / блок полый?

Растрескивание кирпича от разжимных анкеров

Короче говоря, не используйте их близко к краю кирпичей или блоков на внешнем углу стены! Честно говоря, это относится и к твердому бетону. На самом деле это редко является серьезной проблемой для внутренних стен, поскольку кирпич, в котором вы просверливаете, скорее всего, будет поддерживаться окружающими кирпичами.Обычно это предотвращает растрескивание, так как кирпичу некуда деваться. В худшем случае, если он действительно треснет, он вряд ли будет структурным, он будет покрыт штукатуркой, и вы все равно сможете затянуть болт, чтобы получить надежную фиксацию. Если вы используете их на оголенном кирпиче и не хотите рисковать из-за неприглядной трещины, вам, вероятно, лучше всего подобрать другой тип ремонта. Для стандартных внутренних кирпичных стен в старых викторианских домах, где обычно используется полнотелый кирпич, все будет в порядке.

Использование анкеров для пустотелых блоков / кирпичных стен

Расширительные анкеры используются только в сплошных стенах, т. Е. Они не годятся для пустотелых блоков или современных перфорированных кирпичей, так как анкерам не за что держаться. Вы действительно рискуете, попадете ли вы в сплошную или полую секцию, например, в лягушку кирпича. По этой причине вам может потребоваться альтернативное решение для крепления наружных стен. Еще одна хитрость – использовать линейку минометов – не идеально, но может работать и (см. Выше).

Внутренние несущие стены, скорее всего, будут сделаны из массивных блоков в новых британских домах или из полнотелого кирпича в старых викторианских домах, в любом случае с вами все будет в порядке. Другое дело – пеноблоки с низкой плотностью, такие как Thermalite, см. Ниже.

Скрытое преимущество расширения анкеров и линий раствора

Когда вы прикрепляете какие-либо предметы к стенам в жилых домах, вы редко знаете, из чего сделана эта стена, пока не начнете сверлить. Даже в этом случае есть разумная вероятность, что вы рано или поздно попадете в минометный рубеж.Этот раствор иногда может быть довольно твердым. Иногда, особенно в старых домах, он может напоминать сухой песок с солнечного берега. В идеале вам нужно повторно просверлить отверстия и найти новые точки крепления в массивном кирпиче / блоке, но это не всегда возможно. Химические фиксации в этом случае бесполезны. Это также большая проблема для саморезов по бетону.

Однако в качестве потенциального решения проблемы появляется расширяющийся якорь. Чтобы довести шов от 10 мм до 14 мм, не требуется много сверления.Вставьте крепление и действуйте как обычно. Анкер может держаться за верхний / нижний кирпичи или за стороны кирпича в вертикальном шве. Это дает дополнительное преимущество в том, что кирпичи / блоки не растрескиваются. Однако это совершенно не отвечающий спецификациям взлом, так что вы рискуете!

Расширительные анкеры в блоках низкой плотности (Thermalite)

Блоки с низкой плотностью имеют много преимуществ по сравнению с другими строительными материалами. Они обладают очень высокими теплоизоляционными свойствами, поэтому отлично подходят для наружного применения, где требуются низкие значения коэффициента теплопередачи.С ними также легко обращаться и резать.

Турбо-блок Thermalite Aircrete Turbo Block – идентифицируется по 6 волнистым линиям царапин

. Главный недостаток с точки зрения столярных работ заключается в том, что к ним сложно прикреплять предметы. Они такие мягкие, что можно вставить отвертку прямо в них голыми руками. Обычные заглушки и винты вообще не работают. При строительстве методом dot & dab вы, вероятно, получите лучшее крепление из гипсокартона, чем из блоков ниже.

Таким образом, для действительно тяжелых предметов из ячеистого бетона вам, вероятно, лучше всего подойдет химическая фиксация, такая как Fischer Undercut PBB Cone Drill, используемая с инъекционным строительным раствором, таким как Fischer FIS V.В собственных тестах Fischers это дало безопасную нагрузку около 100 кг на штуцер. В качестве альтернативы взгляните на систему Aircrete Anchor FPX-I компании Fischer. Недостатком их являются:

Они дорогие
Их сложно найти на внутреннем рынке
Сложно использовать
Время высыхания пластмассовых фиксаторов

Я использовал традиционные анкеры для экранов и болты для стен в блоках с низкой плотностью, но это действительно не рекомендуемое решение. Попробуйте на свой страх и риск и посмотрите это пространство для полного теста!

Прочие соображения e.грамм. вибрация

Одно из последних соображений при использовании металлических анкеров – это вибрация. Скорее всего, они со временем потеряют самообладание? Я никогда не видел, чтобы такое происходило со статическими объектами. Я также никогда не видел, чтобы такое происходило с вибрирующими механизмами, но это определенно могло случиться. Это то, что вам нужно проверить, поскольку все зависит от того, насколько сильна вибрация / движение.

Химическая смола против механических креплений

Опять же, в промышленных приложениях это необходимо указать инженеру-строителю.Как механические, так и химические крепления доступны в широком диапазоне размеров, чтобы охватить самые мыслимые значения нагрузки. Как упоминалось в видео выше, ваш больший риск – это обрушение стены до того, как выйдет из строя монтаж. Так что будьте особенно осторожны при одностворчатой конструкции! (например, стены гаража)

Самый большой недостаток химического пути заключается в том, что неправильное использование может привести к очень слабому, почти бесполезному креплению. Я видел несколько попыток закрепления смолой. Я никогда не видел, чтобы механический стенной болт откручивался.Нужно взвесить все за и против:

Химические фиксаторы – Профи

Очень прочный при правильном использовании
Меньше риска появления трещин
Автоматическая водонепроницаемость (обычно)
Меньше проблем с вибрацией
ОЧЕНЬ постоянный

Химические фиксаторы – против

Значительно увеличенное время установки
Потенциально длительное время отверждения смолы
Необходим учет температуры
Сложнее установить правильно
Ничего хорошего, если вы попадете в минометную линию
Дорого
ОЧЕНЬ постоянный

Механические крепления – Плюсы

Простота использования
Съемный
Возможна немедленная загрузка
Инструмент для решения проблем с строительными растворами
Сравнительно недорого
Штраф для большинства домашних сценариев

Механические крепления – Минусы

Может вызвать растрескивание
Если резьба забивается, у вас проблемы
Вибрация может быть проблемой

Еще один момент, который я не затронул выше, – это класс огнестойкости, поскольку он может варьироваться от штуцера к штуцеру.Если необходимо учитывать степень огнестойкости, вам необходимо изучить как химические, так и механические крепления.

Завершение

Короче говоря, болты для стен по-прежнему являются фантастическим продуктом и средством решения проблем для крепления тяжелых предметов к стенам, потолку и полу. Как и все остальное, существует миллион различных способов достижения одного и того же результата. Проведите собственное исследование и всегда следуйте инструкциям производителя. Для меня стенные болты остаются основной частью моего крепежного инвентаря.

Дополнительная литература

Последнее обновление: 25 августа 2018 г.
Первоначально опубликовано: 25 августа 2018 г.

Энди в течение многих лет успешно вел бизнес по обслуживанию недвижимости и деревообработке. Он основал и руководит отмеченными наградами компаниями, большую часть своей жизни работал самостоятельно и был одним из ведущих в Великобритании для первого коммерческого подкаста по столярным изделиям. Теперь он делится своим опытом через один из крупнейших в Великобритании каналов по обслуживанию недвижимости на YouTube.

Китайский производитель анкеров, клиновых анкеров, резьбовых стержней

Горячие продукты

Цена FOB: 0 долларов США.01 / Кусок

Мин. Заказ: 10,000 шт.

Связаться сейчас

Высокое качество по конкурентоспособным ценам

Профиль компании

{{util.каждый (imageUrls, function (imageUrl) {}} {{})}} {{если (imageUrls.length> 1) {}} {{}}}

Younsion Fastening Industrial Co., Ltd – это завод, который поставляет все изделия для анкеровки бетона, головной офис которого находится в Хэбэе.Наш завод по крупносерийному производству высокопрочного крепежа в Хэбэе, Чжэцзяне и Гуанчжоу. В сфере управления и производства наша компания специально назначила большое количество старших инженеров и профессионалов для обеспечения первоклассного обслуживания, которое завоевало высокую оценку многочисленных потребителей в стране. Наша компания имеет производственные мощности с 15 миллионами комплектов …

Адаптер для анкерного болта | Light Pole Systems

Описание

Адаптер для анкерных болтов (ABA)

Light Pole Systems разработан для решения общей проблемы, когда анкерные болты не подходят к фонарному столбу.Эта проблема чаще всего возникает, когда круг анкерного болта путают с квадратом анкерного болта, используется неправильный шаблон анкерного болта или когда опорная плита опоры обрезана неправильно. Продается как набор для стандартных 4 наборов болтов, блок адаптера анкерного болта из горячеоцинкованной резьбы навинчивается на существующий анкерный болт вместо регулировочной гайки и шайбы, а фонарный столб крепится к шпилькам адаптера анкерного болта с помощью прилагаемой гайки. и шайбы. Адаптер анкерного болта позволяет окружности болта изменять размер, вращаться или перемещаться к центру.

Адаптер для анкерных болтов спроектирован и испытан, чтобы убедиться, что он прочнее, чем опоры, которые он поддерживает. Горячее цинкование гарантирует, что сталь не ржавеет.

Патент США 10450740

Адаптеры для анкерных болтов защищены патентом США 10450740. Они были разработаны, протестированы и всегда создаются нашей командой здесь, в Соединенных Штатах Америки.

Круг болта против квадрата болта

Распространенная ошибка, вызывающая проблему несоответствия схемы расположения анкерных болтов схеме расположения болтов полюса, заключается в разнице между окружностью и квадратом болта и схемой расположения болтов.Круг болтов – это более точное измерение массива болтов.

Набор болтов (базовый шаблон) – это общий термин для измерения анкерных болтов в бетонном основании. Не существует стандартного измерения, связанного с этим термином. Говоря о разболтовке, некоторые компании говорят о диаметре болта, другие – о квадрате. Вот почему так важно подтвердить, соответствуют ли ваши измерения кругу или квадрату болтов.
Окружность под болт – это размер по диагонали стандартной разболтовки из 4 болтов.Это также диаметр круга, проведенного через центр всех болтов в шаблоне.
Квадрат для болтов – это размер со стороны стандартного 4-х болтового крепления. Это измерение одной стороны квадрата.

Преобразование квадрата болта в окружность болта

Используйте эту простую формулу для преобразования квадрата болта в круг болта. Квадрат болта (BS) Деленный на 0,707, равен Окружности болта (BC) (BS / 0,707 = BC).

Адаптеры для анкерных болтов сертифицированы независимым инженером на:

3/4 дюйма (ABA.75) и преобразование с 1 дюйма на 3/4 дюйма (ABA1-0,75) Адаптер анкерного болта: полюс 25 футов, 150 фунтов. вес приспособления, 100 миль в час, EPA 11 с использованием центрального отверстия и EPA 5 с использованием внешнего отверстия.
Адаптер для анкерного болта, 1 дюйм (ABA1): полюс 40 футов, 550 фунтов. вес приспособления, 100 миль в час, EPA 12 с использованием центрального отверстия и EPA 5 с использованием внешнего отверстия.

Адаптер для анкерного болта – Характеристики

Адаптер анкерного болта включает набор из 4 блоков ABA, каждый с двумя шайбами и одной гайкой
Каждый блок оцинкован горячим способом для предотвращения коррозии
Резьба нарезана для размещения оцинкованных анкерных болтов, чтобы гарантировать, что блок будет навинчиваться на любой стандартный анкерный болт 1 ″ или 3/4 ″

Каждый набор включает 4 анкерных блока следующих размеров:

ABA75: опция 3/4 дюйма для 0.75 ″ X 10 анкерных болтов
ABA1: опция 1 дюйм для анкерных болтов 1 ″ X 8
ABA1-.75: преобразование из 1 дюйма в 3/4 дюйма. Накручивается на анкерные болты 1 ″ X 8, имеет шпильку и гайку 0,75 ″ X 10

Доступны специальные переходные пластины для других размеров. См. Продукцию на заказ, страница

Доступны стандартные крышки основания увеличенного размера, которые подходят для установки на основание стойки и переходник для анкерных болтов. См. Продукцию на заказ, страница

Варианты регулировки расположения анкерных болтов

Окружность анкерного болта может регулировать окружность болта до:

ABA.75: точно на 2,2 дюйма или 4,4 дюйма регулировки окружности болта без вращения фонарного столба или любой регулировки до 4,4 дюйма с вращением фонарного столба.

ABA1 и ABA1-.75: точно на 2,5 дюйма или 5 дюймов регулировки окружности болта без поворота фонарного столба или любой регулировки до 5 дюймов с поворотом фонарного столба.

Если анкерные болты не отцентрированы в основании, переходники анкерных болтов допускают поперечное смещение до ABA.75: 2,2 дюйма, ABA1 и ABA1-0,75: 2,5 дюйма для каждого анкерного болта.

Если анкерные болты не синхронизированы должным образом, адаптеры анкерных болтов могут вращать опору на опоре. Величина поворота зависит от окружности болта.

Если каждый анкерный болт требует отдельной регулировки, отдельные блоки можно установить в другое положение.

Факты об анкерных болтах фундамента

Автор Марк Робинс Старший редактор Опубликовано: 01 апреля, 2019

Фотография любезно предоставлена Portland Bolt & Manufacturing

Прочность и прочность металлического здания зависит от прочности фундамента, на котором оно покоится.Фундамент обеспечивает устойчивость и предотвращает экстремальные движения здания, чтобы защитить здание и его содержимое от повреждений или разрушения. Для этой устойчивости колонны из конструкционной стали поддерживаются высокопрочными анкерными болтами, заделанными в бетон фундамента.

«Анкерные болты выполняют две функции, – говорит Александр Ньюман, PE, судебный инженер-строитель из Бостона и автор книги под названием« Металлические строительные системы », теперь в ее третьем издании. «Они помогают стабилизировать стальной каркас во время монтажа и могут способствовать передаче горизонтальных и вертикальных нагрузок от каркаса на фундамент.”

Большинство людей думают, что фундамент или нижний колонтитул поддерживают здание. «В какой-то степени это так, но основная причина использования больших подножек и подушек опор заключается в том, что они действуют как противовес, прижимая здание и удерживая его на земле», – говорит Роберт Дж. Куартюр-младший, внешний менеджер по продажам Mohawk. Construction and Supply Co. Inc., Мак-Мюррей, Пенсильвания. «Металлические здания действуют как большие воздушные змеи при сильном ветре, а нижний колонтитул / фундамент – основная причина, по которой они остаются на земле / на земле. Опоры и анкерные болты также служат для связывания всей конструкции здания.Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, образуя единую конструкцию и систему ».

Типы анкерных болтов

Майк Штайбер, старший менеджер по продукции механических анкерных систем, Simpson Strong-Tie, Плезантон, Калифорния, утверждает, что наиболее распространенным типом бетонных анкерных систем являются неразъемные J-образные болты. «[Они] позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость при установке анкера. Определить правильное расположение монолитных анкеров сложно.Преимущество анкеров, установленных после установки, в том, что место крепления можно определить после того, как рама будет возведена. Часто положение анкерного болта может смещаться во время заливки бетона или может быть трудно сохранить его положение. Хорошее решение – использовать анкеры после установки ».

Фото любезно предоставлено Portland Bolt & Manufacturing

Ньюман считает, что в прошлом наиболее распространенными типами были анкерные болты L- или J-образной формы, но сегодня предпочтительным анкерным болтом является анкер с головкой, сделанный из стального стержня с полной или частичной резьбой. по крайней мере, с одной толстой шестигранной гайкой, размещенной сверху и снизу.«Анкеры с головками лучше всего подходят для поддержки основных каркасов в металлических строительных системах, которые обычно создают значительные горизонтальные и подъемные силы на их фундаменты. L- и J-образные болты все еще могут использоваться в менее требовательных приложениях. Строительные нормы и правила по-прежнему разрешают использование L- и J-образных болтов для крепления колонны. Однако эти типы болтов оказались проблематичными при высоких подъемных нагрузках, которые могут возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии расчетного напряжения».”

Портленд, штат Орегон, Portland Bolt & Manufacturing – специализированный производитель, способный изготавливать анкерные болты практически любого размера / сорта / конфигурации. «Наиболее распространенными типами являются гнутые анкеры, анкеры с головкой и анкерные стержни с гайкой на обоих концах», – говорит Дейн Маккиннон, менеджер по контролю качества Portland Bolt & Manufacturing. «Для меньших диаметров наиболее распространены анкеры с головкой и изогнутые анкеры, но по мере увеличения диаметра возможность изгиба и загиба становится меньше, поэтому стержни с резьбой на каждом конце становятся более популярными.Кроме того, изогнутые и головные типы более распространены для более низких марок стали, тогда как высокопрочные материалы чаще производятся в виде резьб на каждом конце стержня ».

Фото любезно предоставлено Александром Ньюманом.

Анкерные болты вынуты из бетона. (Фото любезно предоставлено Александром Ньюманом, ЧП; источник: OSHA, «Расследование системного обрушения металлического здания 27 июля 2011 г. в Сан-Маркосе, штат Техас», январь 2012 г.)

Фундамент и болты

Установка болтов

оптимизируется на этапе предварительного планирования, чтобы помочь определить конструкцию фундамента.Quarture рекомендует провести тщательный анализ типа здания, географического положения (для определения погодных условий и почвы) и провести геотехнические исследования для определения возможного наличия скальных образований.

«В полевых условиях компоновка фундамента и анкерных болтов начинается с грубого наброска, необходимого для выкопки фундамента и мест расположения пирсов / площадок», – добавляет он. «Более точная планировка происходит, когда нижний колонтитул и фундамент находятся ниже линии промерзания в северных регионах. Это предохраняет землю от холода и мороза от вспучивания – вздутия земли под бетоном и возникновения проблем с бетоном и самим зданием.При проектировании более крупных зданий могут потребоваться дополнительные приставки для фундаментов с использованием кессонов. Их обычно просверливают и заливают перед выемкой, чтобы буровая установка могла получить доступ к точному местоположению кессона ».

После завершения кессонов и земляных работ вместе с планировкой завершается формирование нижнего колонтитула и опор. «Точное расположение анкерных болтов теперь размечено с точностью до 1/8 дюйма», – сообщает Quarture. «Тесное сотрудничество с производителем здания имеет решающее значение для правильной планировки.Затем бетон заливают, дают ему затвердеть. Формы удалены, и теперь можно закончить морозостойкую стену или перекладину, если они не были выполнены с заливкой опоры / нижнего колонтитула. Бетон обычно требуется для отверждения не менее семи дней, но разрывы образцов от бетонных заливок иногда показывают, что бетон затвердел до своей проектной прочности ».

Источники в Peikko USA Inc., Ливан, Пенсильвания. Наиболее распространенной ошибкой является неправильная установка анкерных болтов, неуместная, слишком низкая или слишком высокая.Когда это происходит, существует множество различных средств правовой защиты, одобренных AISC. Неправильные болты можно переставить путем просверливания и добавления эпоксидных анкеров. Болты, залитые слишком низко, можно удлинить с помощью муфт или приварных удлинителей, а болты, залитые слишком высоко, можно срезать и затянуть заново. или отрезать и добавить новые эпоксидные анкеры. В худшем случае, но иногда это необходимо, – это отбойным молотком существующий бетон и его повторная заливка с помощью правильно установленных болтов. Конкретное исправление в конечном итоге будет зависеть от потребностей и специфики работы.

Дэйн Маккиннон, менеджер по качеству, Portland Bolt & Manufacturing, Портленд, штат Орегон, сообщает, что в США для установки анкерных болтов на фундамент рекомендуется использовать шаблон. «Когда стальная конструкция изготовлена, она имеет точную схему расположения болтов в нижних плитах, с которыми анкерные болты должны соответствовать на этапе установки. Для обеспечения правильной посадки используйте шаблон с таким же расположением болтов, что и на нижних пластинах стальной конструкции. Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона.Ситуация усложняется, если бетон затвердевает до того, как будет замечено смещение группы болтов. Шаблон может быть изготовлен из листовой стали или фанеры. Peikko использует 4-миллиметровую стальную пластину, которая резана плазменной резкой и снабжена отверстиями для гвоздей, а также отметками местоположения ».

Фотография любезно предоставлена Peikko USA Inc.

Фотография любезно предоставлена Portland Bolt & Manufacturing

Точность и ошибки

Поскольку точность очень важна при установке фундаментных болтов, необходимо нанять зарегистрированного землеустроителя либо для наблюдения за размещением болтов, либо для фактического размещения анкерных болтов.«Хороший геодезист стоит каждой копейки, которую ему платят», – говорит Куартюр.

Ньюман говорит, что Кодекс стандартной практики AISC требует, чтобы перед доставкой стали было проведено полевое обследование установленных мест расположения анкерных болтов. «Если по какой-то причине это невозможно, установку анкерных болтов следует поручить наиболее технически подготовленному человеку на строительной площадке: суперинтенданту или полевому инженеру. Предоставление этой работы чернорабочим часто приводит к перекосам и дорогостоящим ремонтным работам.”

Peikko USA создает напряжение, чтобы обеспечить точность и правильную конфигурацию болтов, используйте шаблон. «Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Если подрядчик использует два на четыре в качестве шаблона и прибивает болты примерно в нужное положение, а затем проходит по болтам во время литья, проблемы наверняка возникнут ».

Ньюман предупреждает, что, хотя правильно сделанный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов может быть размещена неправильно.«Есть определенные допуски на их размещение, и если они будут превышены, колонны не поместятся на болтах. Лучшая профилактика – это воспользоваться услугами технически грамотного персонала для установки якорей. Другая распространенная ошибка – установка анкеров слишком низко, что также требует ремонтных работ ».

Фотография любезно предоставлена Simpson Strong-Tie

Good Baseline Benchmarks

В обеспечении успешного фундамента на болтах участвуют производитель болтов, Международный строительный кодекс (IBC), монтажник и подрядчик по фундаменту.«Как и все строительство, все начинается с хороших исходных тестов, по которым все работают», – говорит Куартюр. «IBC регулирует требования. Связь между установщиком фундамента и производителем здания должна быть кристально чистой. Прочность и глубина болта являются частью предварительного анализа и проектирования. Здесь и происходит тяжелая атлетика. Если дизайн скоординирован и соблюдается, это облегчит работу ».

Ньюман утверждает, что существует план установки анкерных болтов, который производитель металлических строительных систем обычно предоставляет на рассмотрение и утверждение зарегистрированному инженеру-строителю (SER), если таковой существует.«Иногда проектное расположение анкерных болтов указывается на контрактных чертежах, подготовленных ГЭР. Предполагая, что производитель металлических строительных систем работает с этими контрактными чертежами, расположение анкерных болтов должно быть таким же. Проблемы обычно возникают, когда потенциальный владелец здания не пользуется услугами инженера-строителя и имеет дело напрямую с подрядчиком. В этом случае SER отсутствует ».

Маккиннон считает, что четкое и краткое сообщение, а также полная информация помогут убедиться, что все стороны получат то, что они хотят, и когда они этого хотят.«[Также] послушайте своего инженера», – добавляет он. «Я не могу сказать вам, сколько раз с нами связывались люди, которые не хотели платить за нужный продукт или ждать его и заменяли его чем-то более дешевым или быстрым. Затем они расстраиваются, когда продукт отклоняется. Если вы произведете несанкционированную замену, на карту будет поставлена огромная ответственность. Многие пользователи просто считают, что чем сильнее, тем лучше, но это не так. Чтобы получить больше прочности, вы обычно отказываетесь от пластичности, и это не тот вариант, на который вы хотите пойти, не сделав расчетных расчетов.”

Замена анкерных болтов унитаза | Туалеты | Сантехника

Замена анкерных болтов унитаза несложная, если унитаз уже снят. Если по какой-то другой причине придется заняться этим, то имеет смысл заменить анкерные болты. Если унитаз более старый, вы, вероятно, испортили анкерные болты, ослабив гайки.

Не уверены, что это ваша проблема? См. Статьи «Устранение неполадок унитаза» и «Ремонт фланца унитаза», где перечислены все связанные темы.

Проблемы с анкерными болтами унитаза

Анкерные болты для унитазов со временем подвержены коррозии. Если унитаз простоял несколько лет, гайки на анкерных болтах замерзнут, и их будет трудно удалить.

Другая проблема – конструкция большинства фланцев унитаза. Болты-тройники, как их иногда называют, должны иметь на них давление снизу вверх при снятии гаек. Тройник должен оставаться внутри выемки на фланце, чтобы он не вращался.Сделать это намного сложнее, чем кажется. Некоторые сантехники устанавливают стопорную гайку на болт, чтобы удерживать его на месте и предохранять от проворачивания.

Снятие анкерных болтов унитаза

Для снятия анкерных болтов нужно снять унитаз. Звучит противоречиво, но это не так. Чтобы снять унитаз, нужно открутить гайки на болтах тройника. Инструкции по посещению туалета см. В статье «Как убрать унитаз».

После снятия унитаза анкерные болты войдут в прорезь на фланцах к месту, откуда их можно будет снять.Если гайки замерзли или болты-тройники сильно корродировали, возможно, вам придется использовать ножовку и отрезать их, это, конечно, испортит анкерные болты.

Закупка анкерных болтов для унитаза

В большинстве фланцев туалетов, которые были установлены в последние десятилетия, используется анкерный болт типа «тройник». Это болт с резьбой, имеющий плоский конец овальной формы. Конец овальной формы входит в прорезь на фланце унитаза. Плоская часть прижимается к фланцу и прижимает унитаз к полу, когда гайка затягивается.

У некоторых старых туалетов есть стопорный болт, который ввинчивается в пол. Этот тип проблематичен, поскольку древесина в полу имеет тенденцию гнить вокруг анкерного болта.

Купить и дополнительный комплект гаек и шайб. Установите гайку и шайбу на фланец перед тем, как перенастроить унитаз. Это удерживает болты на месте и устраняет проблему снятия изоляции.

В магазине вам могут сказать, что вам не нужны лишние орехи. Как уже говорилось выше, когда все новое, это правда.Если вы уверены, что вам больше не придется работать с этим конкретным унитазом, можете пропустить лишние орехи. Я обнаружил, что затяжка тройниковых болтов значительно упрощает установку унитаза. Речь идет о менее чем долларе за две лишние гайки и шайбы.

Установка новых анкерных болтов

При установке анкерных болтов используйте набор гаек и шайб, чтобы зафиксировать болт на фланце, прежде чем пытаться установить унитаз. Болты должны быть расположены в точках «три» и «девять часов», когда вы стоите лицом к унитазу.Блокировка болтов значительно упростит установку унитаза и затяжку гаек.

Второй набор гаек пойдет в унитаз. после его установки. Уловка состоит в том, чтобы закрепить на болтах пару соломок, которые помогут направить унитаз при его установке. См. Подробные инструкции в статье «Как установить унитаз».

После того, как унитаз установлен, возможно, потребуется обрезать болты до нужной высоты. Для этой работы воспользуйтесь ножовкой.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Анкерный болт с гайкой как крепить: Как установить анкер? Пошаговая инструкция – интернет-магазин ВсеИнструменты.ру

Анкерный болт с гайкой

Как работает анкерный болт с гайкой?

Двухраспорный анкер – изделие повышенной надежности

Для крепления в каких материалах предназначен анкерный болт с гайкой?

Технические параметры анкерных болтов

Монтаж анкерного болта

Моменты, на которые следует обратить внимание при установке анкера

Как крепить анкерный болт: Правильная установка крепежа

Основные типы и особенности анкерных болтов

С гайкой

Клиновые

С шестигранной головкой

Ударные

Четырехсегментные

Винтовые

Общие рекомендации по установке

Как забить анкерный болт с гайкой. Как крепить анкерные болты. Качественная установка анкеров в бетон

Характеристика

Разновидности

Способ крепления

Правила установки

Монтаж болтов

На что обратить внимание

Виды и способы крепления

Распорные

Забивные

Рамные

Саморезы по бетону

Разжимные

Размеры и характеристики анкерных болтов

Инструкция по монтажу

Сверление

Монтаж анкера с гайкой

Монтаж химического анкера

Заключение

1 Принцип работы анкеров – как они справляются с нагрузками?

2 Монтаж в фундамент – о самых первых анкерных болтах

3 Крепление современных анкеров общего применения

Принцип действия

Разновидности

Клиновой

Распорный

Разжимной

Химический

Забивной

Как закрепить

Анкерное крепление: виды и особенности анкеров, применение, методика закручивания

Типы крепления анкеров

Ударный способ

Разжимная конструкция

Клиновая конструкция

Как установить анкерный болт

Химический анкер: крепление клеем

Расчет анкеров

Все разновидности креплений анкерными болтами

1 Принцип работы анкеров – как они справляются с нагрузками?

3 Крепление современных анкеров общего применения

Как установить анкерный болт в бетон

Анкерный болт как крепить в стену

Как крепить анкерные болты — назначение, виды и размеры.

Анкерные болты с гайкой — как крепить

Кленовый анкер — как крепить

Анкер с шестигранной головкой

Анкерные болты ударные —

Разжимный анкер четырехсегментный

Анкер забивной —

Винтовой анкер

Как крепить анкер

Анкеры: их эффективность и разновидности

Вкручивание анкерного болта: инструкция

Как крепить анкерные болты

Содержание статьи

Конструкция и принцип действия анкерного болта

Виды анкерных болтов

Работы по монтажу

Надежное анкерное крепление к полу и стенам: классификация и применение

Коротко об анкерном крепеже

Популярные виды металлических анкеров для стен и напольных поверхностей
