Деревянная садовая арка собирается довольно легко и не требует больших денежных затрат. Ее можно установить при входе в сад или на территории дачного участка, завить различными цветами, такими как роза, либо лианой или плющом. Изделие позволит не только придать территории привлекательный вид, но и послужит своеобразным элементом зонирования.

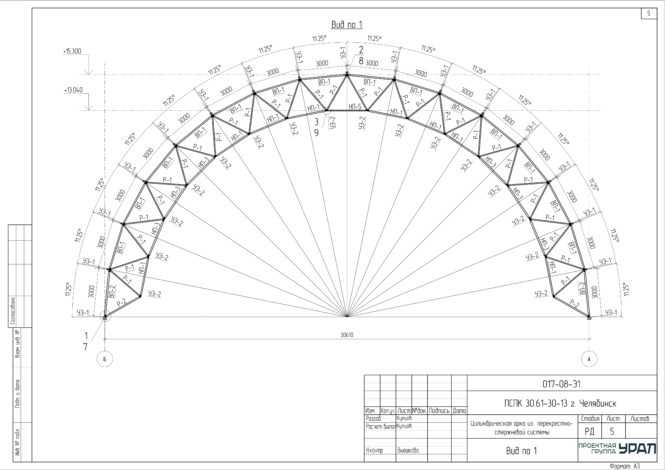

Чертежи

Материалы и инструменты

Чтобы получить в итоге действительно красивую арку, нужно использовать брус и доски, предварительно обработанные антисептиком и покрытые лаком или морилкой. Для изготовления малой архитектурной формы понадобятся:

• 4 бруса длиною 2,5 м;
• 2 доски длиною 1,9 м;
• 4 доски длиною 1 м;
• 8 реек сечением 2X2 см длиною 1,5 м и 16 см;
• 10 реек сечением 2X2 см длиною 0,55 м;
• 7 реек сечением 3X3 см длиною 1 м.

Рекомендованная толщина досок не менее 2 см. Также понадобятся саморезы по дереву, шуруповерт, пила, рулетка и карандаш для разметки. Перед началом работ нужно сделать схему, а также выполнить подготовку досок, чтобы строительство садовой арки своими руками не потребовало лишних усилий по оформлению после полной сборки.

Начало работ

Необходимо на всех досках выполнить отпилы для придания арке восточного вида. Нужно от каждого края отдельной доски отступить по 5 см и сделать отметку. Затем сверху отступить примерно на 1/4 высоты материала, сделать отметку и затем соединить две полученные точки. По линии провести отпиливание.

Далее нужно вкопать все 4 бруса на глубину примерно 0,5 м. Расстояние от крайних точек (считается с шириной 2 опор) между левым и правым столбом составляет 1,5 м, а между передними и задними равняется 55 см. После проведения вкапывания нужно удостовериться в одинаковой высоте опор.

Сборка садовой арки

После того как столбы вкопаны можно переходить к прикреплению передней и задней доски (1,9 м). От каждого края двух досок, ориентируясь по верхней необрезанной части, необходимо отступить по 20 см и поставить отметки. Затем прикрепить данные элементы по отметкам к верхним частям пары передних и пары задних опор. Нужно проводить работу аккуратно, чтобы верхние края досок и брусьев садовой арки для цветов идеально совпадали по уровню.

Затем прикрепляются боковые доски. Приложенные фото садовой арки позволят увидеть, что нижние доски располагаются прямо под ранее прикрепленными. Никаких отступов между деталями делать не нужно. Предварительно от краев досок, ориентируясь по верхней части, отмерить по 25 см. Согласно данным точкам прикрутить к столбам.

Чтобы выполнить боковые обрешетки, достаточно взглянуть на фотографии. С одной стороны продольно крепятся рейки по 1,5 м. Две к столбам, а две к нижней доске изнутри. Примерное расстояние между рейками составляет 15 см. Далее крепятся поперечные рейки: внизу 4 шт. по 0,55 м и 1 такая же вверху. Между ними располагаются 4 небольшие рейки по 16 см, как показано на фотографиях. Данная процедура повторяется и для другой стороны.

Верхняя обрешетка

Чтобы арка для дачи, сделанная своими руками, выглядела привлекательно и могла давать небольшую тень нужно изготовить верхнюю обрешетку для вьющихся растений. Необходимо отмерить от одного края верхних досок 11 см. На 6 рейках, длиною в 1 м отмерить от краев по 25 см. Далее по проставленным точкам провести прикрепление первой поперечной рейки, отмерить до следующей 30 см, и прикрепить ее к доскам. Повторить для оставшихся 4-х реек. Поверх образованной «лесенки» посредине прикрепить рейку, длиною 1 м, прибив ее ко 2-5 рейкам.

Чтобы садовая арка имела действительно восточный вид можно изучить видео по ее оформлению. Но вполне можно ограничиться и подвесными фонариками, придающими ей большую элегантность. При правильной предварительной обработке изделие прослужит долгие годы, но в условиях обильных осадков можно дополнительно закрывать его пленкой.

Видео изготовления садовой арки своими руками

[youtube]https://youtu.be/aNF3qsl5LFs[/youtube]

Металлическая арка для розы:

[youtube]https://youtu.be/0CL9yNX96Rc[/youtube]

Арка из дерева своими руками, используемые материалы, варианты конструкции, фото

Автор: deneb | Комментарии: 3

Деревянная арка служит декоративным украшением для сада. Ее можно установить над тропой и использовать как опору для вьющихся растений.

Изготовить подобное сооружение по силам каждому. Арка из дерева сделанная своими руками будет сооружением, которое придаст оригинальности дизайну вашего участка.

Содержание:

• Арка из дерева: функции сооружения и требования к исполнению
• Арка из дерева для сада своими руками
• Фото садовых арок, варианты классических конструкций
• Эксклюзивные арки из древесных материалов
• Арки для вьющихся растений своими руками
• Чертеж арки для винограда, порядок монтажа
• Растения для декорирования
• Как сделать арку из живого дерева

Арка из дерева: функции сооружения и требования к исполнению

Арочная конструкция на природе смотрится очень стильно. Помимо декоративных функций она может выполнять роль опоры для различных ботанических видов, быть частью изгороди и просто архитектурным аксессуаром.

Арочная конструкция может выполнять функции визуального зонирования участка. Подобные изделия бывают разборными, их приобретают в любом строительном магазине с широким ассортиментом. Также арку из дерева можно изготовить своими руками, используя подручные материалы и доступные чертежи.

Перед тем, как соорудить на участке арку, желательно ознакомиться с эргономическими и эстетическими рекомендациями относительно этой разновидности конструкций:

• Арка изготавливается с учетом габаритов всех членов семьи, а также возможных посетителей.
• Слишком низкая и узкая конструкция будет постоянно провоцировать неудобства и травмы, особенно если она венчает калитку. Ширина стандартной арки составляет около полутора метров, рекомендуемая высота — не менее 2,5-3 метра;
• Дизайн арки делают таким, чтоб конструкция была эстетически привлекательной в осенний и зимний периоды, когда она открыта взглядам гостей и домочадцев;
• Для уличного аксессуара выбирают материалы, способные противостоять неблагоприятным погодным условиям. В противном случае велик риск, что подгнившая конструкция рухнет в непредвиденный момент.

Арка из дерева для сада своими руками

Самостоятельно изготовить архитектурное сооружение достаточно просто. Для этого необязательно обладать профессиональными плотницкими навыками, ведь речь идет об украшении для домашнего сада.

Небольшие изъяны не испортят впечатление от арочной конструкции. Вся работа обычно выполняется в течение одного дня.

В качестве исходного материала используют любую разновидность древесины. Это может быть сосна, дуб, береза либо части прессованного стружечного материала. Последний вариант является более доступным по цене, однако менее долговечным.

Если хозяева предпочитают практичные материалы, стоит задуматься о кипарисе или красном дереве.

Эти породы меньше подвержены гниению. Такие арки прослужат намного дольше, да и выглядеть будут более монументально.

На сооружение для сада нужно небольшое количество материала. При наличии поблизости лесного склада можно обратиться туда и подобрать подходящие по размеру заготовки.

Для работы в саду будут нужны такие инструменты:

• циркулярная пила;
• лобзик;
• молоток;
• дрель;
• лопата.

После изготовления и установки архитектурного сооружения, поверхность арки покрывают древесным лаком или морилкой. Без дополнительной обработки изделие, находясь на воздухе, сгниет в течение считанных лет.

Только благодаря защитным свойствам лакокрасочной продукции можно продлить срок жизни уличного декоративного сооружения.

Посмотрим видео о том, как сделать арку из дерева своими руками:

Фото садовых арок, варианты классических конструкций

Арка из дерева является вариантом классического украшения для сада. Натуральность материала позволяет конструкции сочетаться с любыми ботаническими видами.

Также деревянная арка гармонирует с садовыми скамьями, столами, беседками. Оформленные в рамках одной концепции, изделия образовывают самобытный стильный ансамбль.

Сделать садовую арку из дерева более интересной можно с помощью боковых ящиков для цветов. В этом случае важно высаживать ботанические виды, которые будут сочетаться по цвету и форме листьев:

Среди классических украшений наиболее монументальными являются арки с четко выраженный куполообразным верхом.

Эксклюзивные арки из древесных материалов

Помимо классических конструкций свой сад можно украсить более оригинальными плодами мастерства.

Для их изготовления понадобятся менее доступные материалы и более богатая творческая фантазия, однако результаты того стоят. Достаточно посмотреть на тяжеловесную красоту арки из деревянных поленьев:

Конечно, для поддержания такой конструкции необходима металлическая основа. Однако при желании сделать свой участок местной достопримечательностью можно сварить необходимую для поддержки поленницы арматуру.

Очень модно смотрится арка, плетенная из лозы. Подобное сооружение — настоящая изюминка для любителей отделки в деревенском стиле.

Такая работа требует определенных навыков и усидчивости. Также нужно учитывать, что легкая конструкция не должна чересчур отягощаться вьющимися растениями.

Плетеная арка сама по себе смотрится самодостаточным украшением.

Достаточно нескольких ярких цветочных вкраплений, чтоб довершить образ простого старорусского хозяйства.

Грубо выполненная конструкция из оказавшегося под рукой кругляка является самобытным произведением в рустикальном стиле:

Подобную арку также не следует полностью скрывать за цветами. Гости и домочадцы получат больше удовольствия, наблюдая эту на первый взгляд нехитрую опору.

Посмотрим видео об изготовлении плетеной арки:

Арки для вьющихся растений своими руками

При изготовлении декоративной опоры для вьющихся цветов самым сложным является изготовление верхней округлой части.

Чтобы облегчить решение задачи, в роли визуального ориентира мастера используют полукруглый фанерный шаблон. После формирования дуг арки к ним прибивают поперечные рейки.

Боковые рейки набивают горизонтально, вертикально или диагонально. Делается это после установки конструкции в землю и бетонирования опор.

Чертеж арки для винограда, порядок монтажа

Если арка нужна для выращивания винограда, можно сделать конструкцию с плоским перекрытием. Таким образом при сборе урожая хозяевам не придется забираться чересчур высоко. Подобные сооружения также называют перголами. Их первичное предназначение — защита переходов от палящего солнца.

Роль главного защитника возлагается на вьющиеся растения: плющ, виноград, петунии. Таким образом удается совместить приятное с полезным, попутно выращивая вкусные ягоды.

Чертеж простой перголы для винограда выглядит следующим образом:

• Сборку следует начинать с верхних элементов.
• После монтажа конструкции для каждой опоры нужно выкопать яму глубиной не менее 70 см.
• Ту часть опоры, которая будет находиться под землей, предварительно обрабатывают специальным септиком, гудроном или смолой.
• Затем в ямки засыпают щебень и устанавливают собранную конструкцию.
• При помощи уровня добиваются идеального выравнивания перголы.
• Затем ямки бетонируют и переходят к декоративной отделке сооружения.

Растения для декора

Большинство арочных конструкций существенно выигрывают, когда их декорируют вьющимися растениями.

Помимо винограда это могут быть плетистые розы — цветы с необычайно ярким насыщенным и обильным цветением. Более просто и мило смотрится глициния, жимолость, клематис.

Сделать арку монументальной и «тяжелой» можно, если декорировать ее плющом.

Каркас арки можно использовать для овощных культур: огурцов, кабачков, цуккини, тыквы, арбузов. При помощи решетчатых перекрытий можно вырастить любые ягодные кустарники в виде шпалер.

Как сделать арку из живого дерева

Некоторые умельцы с успехом создают природные арки из живых деревьев. Конечно, такая работа длится не один год. Широко известный в определенных кругах специалист из Швеции Аксель Эрландсон прославился на весь мир своей живой аркой из двух сросшихся платанов.

Для выращивания подобных конструкций садовники сплетают ветви молодых саженцев. Также для создания оригинальных арбоскульптур прибегают к прививкам, обрезке, сращиванию.

Если хочется воссоздать на своем участке что-либо подобное, следует посадить два одинаковых гибких саженца, переплести их верхушки и наблюдать.

В процессе сращивания нужно делать корректирующую обрезку.

Установка декоративной арки — простой способ сделать свой садовый участок более уютным и привлекательным. Древесина — самый подходящий для этого материал.

Садовую арку из дерева легко сделать своими руками, не прибегая к помощи профессионалов. Деревянная арка с успехом совмещает функции декоративного украшения и опоры для растений, выращиваемых в виде шпалер.

Рисование арок – Арка в перспективе

ГЛАВА IX

Мы теперь привыкли заключать круги в квадраты и полукруги в полуквадраты. Этот обычай должен стать невольным при зарисовке любой формы арки из Накюра.

Однако мы должны понимать строение некоторых основных типов арок, если хотим изобразить их энергично. Рикман описывает их так: «Арки бывают круглыми, остроконечными или смешанными. Центр полукруглой арки находится на одной линии. своей пружиной» (рис. 196).

“Сегментная арка имеет центр ниже пружины” (рис. 197).

“Остроконечные арки либо равносторонние, описанные из двух центров, отстоящих друг от друга на всю ширину арки, и образуют арку вокруг равностороннего треугольника” (рис. 199) ; или каплевидные арки, которые имеют радиус меньше ширины арки и описываются вокруг тупоугольного треугольника (рис. 198); или стрельчатые арки, которые имеют радиус больше ширины арки и описываются около остроугольного треугольника» (рис. 200).

«Все эти стрельчатые арки могут иметь характер сегментарных арок, и их центры находятся ниже пружины». «Смешанные арки состоят из трех центров, которые выглядят почти как эллиптические арки» (рис. 201), или из четырех центров, обычно называемых арками Тюдоров; он плоский для своего размаха и имеет два центра в пружине или рядом с ней, а два других – намного ниже ее» (рис. 202).

Рис. ХХХ. Нарисовано Автором. НЕКОТОРЫЕ ВИДЫ АРОК.

«Оги или контрастная арка имеет четыре центра: два в пружине или рядом с ней и две над ней и перевернутые» (рис. 203).

Как рисовать арки. — По нашему обычаю мы сначала рассмотрим план (в данном случае фасад) некоторых арок, прежде чем попрактиковаться рисовать их в ракурсе.

На рис. 204 показан вид спереди полукруглой арки.

На рис. 205 он заключен в прямоугольник с добавлением центра круга, диагональных линий и линии, где арка выходит из колонны, и направляющей линии, которая отмечает точки контакта между аркой и диагоналями. .

Арка видна в ракурсе на рис. 206.

Практика. — Эскиз в арке слегка. Точно скопируйте ширину между колоннами и высоту арки (от ее вершины до земли). Нарисуйте отступающую линию от основания ближней колонны к основанию дальней и продолжайте линию до пересечения с линией горизонта, чтобы найти В.П. Перенести на линию от В.П. до вершины арки и далее. Провести ВП вверх по рядам столбиков до их пересечения с этой линией. Теперь у вас есть прямоугольное пространство в ракурсе. Исправьте рисунок арки внутри нее с помощью дополнительных линий, как показано на рис.

207 (здесь они показаны пунктиром).

Мы должны снова обратиться к виду спереди (рис. 208), чтобы понять ход камней, образующих арку. Мы видим их верхний полукруг, заключенный в полуквадрат, и узнаем наших старых знакомых концентрических квадратов и концентрических кругов.

Практика. — Нарисуйте арку, как на рис. 207, определите высоту замкового камня, проведите линию от В.П. до него и дальше; продолжайте диагонали вверх, пока они не встретятся с этой линией; от их пересечения с ним опускаются прямые линии. Теперь у вас есть место для рисования верхнего полукруга из камней.

Рис. XXXI. Рисунок автора
ДВЕРНОЙ ПРОЕЗД, БЕРПХЭМ ЧЕРЧ

На предыдущей диаграмме мы обратили внимание на крайнюю узость пространства между кругами, где пространство видно в наиболее сокращенном ракурсе. Чтобы рисунок арки выглядел правдоподобно, необходимо тщательно записать высоту замкового камня по сравнению с шириной камней у источника.

При рисовании с натуры кажется затруднительным заключить каждую из множества дугообразных линий прямоугольными линиями, как показано на рис. 209.; но когда речь идет о ряде арок, это экономит время. Несколько строк дадут нам ширину и высоту многих пространств в каждой арке, и каждая арка будет соответствовать своим соседям.

Снова обратимся к фиг. 196-200 мы видим, что у типичной нормандской арки центр полукруга находится на полпути между пружиной; что заостренные арки формируются на двух кругах; каждая сторона арки описывается от центра, расположенного на источнике другой стороны или рядом с ним (в зависимости от типа). Стыки на лицевой стороне камней, из которых построена арка, также будут исходить из этих точек, и в ракурсе они действительно будут расходиться, как на рис. 208, 210, 211.

Положение каждого сустава на внутреннем крае арки Fin. 211. получив, их линии на нижней стороне арки будут отнесены к той В.П. к которому будет стремиться линия от передней части арки к задней.

Арки, видимые полностью – лицо (рис. 212) сохраняют свою действительную форму, но только кажутся меньше на расстоянии. Это относится не только к одной арке, за которой видны другие, но и к тем дверным проемам, которые отступают и сами состоят из больших и меньших арок (илл. XXXII). Это замечание необходимо, потому что, если наша точка зрения находится немного в стороне от центра большей арки, меньшие могут быть частично скрыты и могут обмануть, заставив думать, что они разные по форме.

Если есть какие-то проблемы с этим, нарисуйте их, как если бы они были заключены в ящик; Рис. 213 расскажет вам об этом.

Мосты можно нарисовать, применяя уроки предыдущего рис. 209.

Потренируйтесь для рис. кирпичная кладка) или высота контрфорса. Скопируйте одну из этих отступающих линий и продолжите ее до линии горизонта, чтобы найти В.П. 1. Нарисуйте одну арку и ее опоры. Нарисуйте ширину других арок и опор (по правилам, изученным в главе III). Выберите одну арку, где видна ширина моста (x). Точно проведите линию по ширине моста там, где опора касается земли или воды (A-B). Продолжайте линию до тех пор, пока она не встретится с линией горизонта, и таким образом найдите В.П. 2.

От В.П. 1 провести линию до низа арки на дальней стороне моста (до В), и продолжить ее (В.П. 1 до С). Эта линия определяет ширину моста. Все линии, проходящие через мост, встретятся (в точке 2) на горизонте. Линия от А до В.П. 2 отметки в месте пересечения линии С, В.П. 1. Таким образом, линия от D до В.П. 2 разрезает линию С до В.П. 1 в E, определяя, какая часть причала под аркой будет видна; опять же, линия от F, где арка вытекает, если довести до В.П. 2, решит, где должна быть пружина арки на дальней стороне моста, и, следовательно, какая часть нижней стороны моста будет показана на нашем рисунке.

Рис. XXXII. Эскиз автора.

Рис. XXXIII. Рисунок Автора.

Если фрагмент арки на дальней стороне моста кажется не нарисованным, может быть целесообразно нарисовать прямоугольный каркас для арок на дальней стороне, как если бы мост был прозрачным (рис. 213) как мы делали на ближней стороне. На сформированных таким образом направляющих линиях можно нарисовать полные арки, и любая неточность в детали, которая действительно видна, будет обнаружена. Можно даже прибегнуть к возвышению, но это будет скорее помехой, чем помощью, за исключением некоторых сложных арок, таких как ogee.

Пять ориентиров для рисования арки в ракурсе можно, однако, легко установить по высоте известным нам способом (рис. 207), или мы можем найти еще больше ориентиров, пересекая подразделения прямоугольной формы. с другими диагоналями (как на рис. 215). Это применение диагоналей будет признано, если гл. III и IV были поняты.

Толщина моста там, где он виден с нижней стороны арочного проема, или, иначе говоря, чертеж арки на дальней стороне3 моста может быть измерен с помощью шкалы по отступам (рис. 216). ). Операция имеет тот недостаток, что ее можно использовать с пользой только тогда, когда линии моста отступают к главной точке схода; даже в этом случае потребовалась бы большая аккуратность в исполнении, чтобы применить его к рисунку в небольшом масштабе.

Практика для рис. 216. — Нарисуйте арку на ближней стороне моста, как раньше. Определите ширину моста в месте касания опор земли и проведите линии 1 и 2 до В.П. ; они будут формировать шкалу. Нарисуйте горизонтальную линию, чтобы обозначить внутреннюю нижнюю линию пирса (от A до B), и еще одну, где пружинит арка (C до D). Из любой точки арки проведите вертикальную линию, пока она не встретится со шкалой, проведите горизонтальную линию через шкалу, найдите ширину, затем проведите линию вертикально до начальной точки и поставьте точку на ее конце. Теперь сделайте это снова с нескольких точек на арке, и у вас есть ряд точек, на которых можно нарисовать дальнюю арку.

Детали арок. — Возможности использования перспективы почти неисчерпаемы. Нельзя установить правила, которые должны охватывать каждое непредвиденное обстоятельство; они должны, по мере их возникновения, встречаться с применением некоторой изобретательности. Например, перекрытие выступающих лепных украшений, обогащенных орнаментом, таких как ряд рифленых колонн с шаровидными цветами, можно легче расположить на месте, если мы нарисуем их ракурс в плане там, где они берут свое начало[1]. Или же изгибы арок, следующие друг за другом, могут стать обманчивыми из-за проекции капельника вверху (рис. XXXI), и в этом случае перед аркой в ​​перспективе может быть нарисована отдельная прямоугольная форма и на ней найдены ориентиры. для изгибов капельницы. Иногда нам могут помочь сами суставы камней, когда они видны. Если каждый камень несет свой орнамент, ключ к расстоянию между последними дает ракурс между каждым суставом. Мы видим это в украшении «топора» (рис. 217), когда скрещивают каждый камень свода.

1. При беспокойстве за время это не с фактическим планом земли, который может каждый литье. узор сформирован по диагонали неправильно, чтобы дополнить быстрый набросок, который он быстро сделал путем измерения. Богатство норманнского дверного проема могло бы озадачить лучших рисовальщиков, но каждая точка зигзагообразного орнамента, возможно, могла бы совпадать с расположением камней и, таким образом, утешать его. (рис. 218).

Можно заметить, что прямоугольные направляющие линии, окружающие стрельчатую арку, непосредственно дают нам конструкцию дверного проема перпендикулярного периода. Несколько линий в дополнение к диагоналям, используемым для арки, будут полезны для определения орнамента перемычек.

Рис. XXXIV. Чертеж автора
КРЫША В БУРХЭМ ЧЕРЧ.

Ребристая крыша (или свод). — Ребристые крыши имеют столько тонкостей, что здесь мы можем только указать общие принципы, влияющие на наш метод их рисования.

Для этой цели мы будем считать, что крыша поддерживается простым способом шестью арками; два из них охватывают ширину ; два других глубины; и еще два, которые охватывают пространство по диагонали и, таким образом, пересекают друг друга в центре (рис. 219).) ; все это вытекает из четырех пирсов. Это расположение повторяется столько раз, сколько необходимо для охвата всего пространства.

Практика для рис. 220. — Начните с размещения опор с их капителями (или сводчатых валов и выступов, если они есть), чтобы получить опору для нервюр, поперечных пружин и боковых арок. Нарисуйте все арки, кроме диагональных, как объяснялось ранее, с помощью A 2 прямоугольных фигур. Представьте себе пространство 1, 2, 3, 4 на рис. 220 как плоский потолок PL'”, поддерживаемый арками, рис. 219.. теперь пересечь его диагоналями (1-4, 2-3), и пусть их пересечение будет также пересечением арок, которые ты построишь по диагонали от ближнего левого причала к следующему правому причалу и наоборот. Я думаю, что эти диагональные арки лучше всего рисовать от руки, используя только диагональные линии, чтобы направлять одну из них, но власти дают дополнительные точки, по которым можно нарисовать арку, поэтому я повторю их инструкцию. В вероятном месте на арке анфас отметьте расстояние от направляющей линии над ней (A–B). Возьмите линии сверху и снизу этой линии (от А и Б) до В.П. и таким образом сформируйте отступающую шкалу. Верхняя линия шкалы (от A) будет проходить через верхнюю часть диагональной направляющей линии, начинающейся с 2.

Там, где это (в точке C) опускается линия (C–D), тогда диагональная арка должна касаться точки D. Эквивалентная точка для других диагональных арок на той же стороне может быть найдена по этой одной шкале. Сделайте еще одну шкалу на другой стороне дуги анфас, и это будет средством нахождения эквивалентных точек на этой стороне. Используйте столько весов, сколько хотите, с обеих сторон.

Следующая страница
Как рисовать кривые Предыдущая страница
Круг в перспективе

Архитектурные чертежи: типы, этапы и инструкции

7. Детальные чертежи

Детальные архитектурные чертежи обычно представляют собой комбинацию небольших чертежей поперечного сечения и увеличенных изображений небольшой части здания. Они действительно важны для демонстрации того, как различные элементы объединяются в критических частях здания.

В некоторых случаях на чертежах деталей показано, как следует собирать железобетонные балки. Детали архитектуры показывают нестандартные элементы дизайна или сложные соединения, такие как карнизы крыши и оконные проемы.

8. Исполнительные чертежи

Исполнительные чертежи (или просто «исполнительные» для краткости) — это пересмотренные чертежи, которые показывают любые различия между первоначальными планами и тем, как здание было построено.

9. Чертежи земляных работ

Чертежи земляных работ содержат подробную информацию о траншеях, котлованах, шахтах, тоннелях и других видах удаления грунта. На этих рисунках архитекторы также могут показать важные детали процесса раскопок.

10. Чертежи местности

Чертежи местности — это общая категория чертежей, которые могут включать в себя комбинацию планов этажей, фасадов и разрезов. Эти архитектурные планы, иногда называемые «чертежами общего вида», показывают общее расположение различных строительных элементов.

11. Дизайнерские чертежи

Дизайнерские чертежи демонстрируют эстетику и общий вид помещения. В прошлом архитекторы и дизайнеры создавали эскизы, которые показывали 3D-виды готового проекта. В настоящее время архитекторы используют программное обеспечение для 3D-дизайна и рендеринга, такое как Cedreo, чтобы сделать это за них.

Например, с помощью Cedreo вы можете создавать 3D-чертежи, демонстрирующие интерьер дома с отделкой, мебелью и точными световыми эффектами. Подобные дизайнерские рисунки действительно важны для того, чтобы произвести впечатление на клиентов и повысить конверсию.

Теперь, когда вы понимаете некоторые из наиболее распространенных типов архитектурных чертежей, как они вписываются в общий процесс планирования проекта?

Узнайте в следующем разделе.

Основные этапы процесса архитектурного чертежа

Независимо от того, хотите ли вы спроектировать небоскреб или жилой дом, вам потребуется использовать один и тот же базовый процесс рисования. Вот основные шаги, которые следуют стандартам архитектурного чертежа.

План участка

Первый шаг — начать с плана участка. Точный план участка с указанием границ, топографии и существующих особенностей поможет вам определить размер и форму здания, которое вы можете построить на этом участке.

Планы этажей

Этап составления плана этажа является одним из самых важных этапов. Все остальное — освещение, сантехника, вентиляция и кондиционирование и т. д. — во многом основано на плане этажа.

Когда вы создадите план этажа и определите габаритные размеры здания, вам потребуется создать комбинацию 2D- и 3D-чертежей.

2D

2D-планы являются краеугольным камнем ваших архитектурных чертежей. Важно создавать 2D-планы с разметкой размеров, обозначениями дверей и окон и даже схемами мебели.

Однако, если вы представляете проектное предложение клиенту на утверждение, вам потребуется сделать больше, чем просто 2D-планы.

3D

Архитектурные 3D-чертежи сделают ваши проектные предложения заметными. Кроме того, это один из лучших способов эффективно донести свои идеи до клиентов.

Вы можете отдать свои 3D-работы на аутсорсинг, но гораздо проще использовать такую ​​программу, как Cedreo, которая позволяет одновременно создавать 2D- и 3D-планы.

После того, как ваши клиенты одобрят окончательный проект, вы можете перейти к более подробным чертежам, которые вам нужны для строительства.

Секции

Теперь пришло время создать несколько чертежей в разрезе. Для проектов жилищного строительства с использованием стандартных методов строительства вам, вероятно, не понадобится много чертежей разрезов. Это потому, что мастера уже знают, как различные строительные элементы сочетаются друг с другом.

Фасады

Последним шагом является создание фасадов снаружи здания. На этих чертежах будут показаны важные детали фасада здания — материалы наружных поверхностей, отделка окон и дверей, размеры и т. д.

Но какие методы используются для создания этих различных типов рисунков?

Ознакомьтесь с тремя наиболее распространенными стилями рисования в следующем разделе.

Стили архитектурных чертежей

Хотите знать, как рисовать архитектурные планы? Вот 3 наиболее распространенных стиля архитектурного рисования.

Архитектурные эскизы

Несмотря на то, что в настоящее время большую часть тяжелой работы выполняют компьютеры, архитекторы по-прежнему полагаются на нарисованные от руки эскизы.

Нарисованные от руки архитектурные эскизы (даже если они нарисованы от руки в программе компьютерного искусства) могут быть полезны на начальных этапах планирования проекта. Это простой и быстрый способ изложить некоторые идеи на бумаге, чтобы представить их клиенту или вашей команде дизайнеров.

Однако с появлением простых в использовании программ для домашнего дизайна нарисованные от руки эскизы быстро теряют свое значение. Это потому, что такие программы, как Cedreo, позволяют спроектировать весь дом за время, необходимое для создания одного наброска от руки.

Компьютерные чертежи

Компьютерные чертежи представляют собой трехмерные планы и изображения, созданные с помощью специализированного программного обеспечения.

Вместо того, чтобы рисовать каждый отдельный вид, включая текстуры, затенение и освещение, вручную, вы вводите параметры архитектурного проекта, а компьютер делает все остальное.

Это приводит к фотореалистичным изображениям, которые дают клиентам предварительный просмотр готового проекта. Нет лучшего способа произвести впечатление на клиентов и четко изложить свои дизайнерские идеи.

Некоторым программам требуется множество ручных настроек и опыт 3D-моделирования. Но с другими, такими как Cedreo, вы можете создавать профессиональные изображения, практически не имея опыта проектирования.

Автоматизированное проектирование (САПР)

Чертежи САПР в основном используются для больших и сложных конструкций с множеством настраиваемых функций. 2D- и 3D-чертежи CAD идеально подходят для отображения поперечных сечений и сложных деталей практически любого элемента дизайна.

Обратной стороной является то, что программы САПР имеют крутую кривую обучения, а чертежи, хотя и подробные, могут занимать много времени для создания.

Общие масштабы архитектурных чертежей

При создании и чтении архитектурных чертежей важно понимать масштабы чертежей.

По сути, масштаб помогает понять связь между размером чего-либо на чертеже и размером того же объекта в реальной жизни. Важно выбрать масштаб в зависимости от размера того, что вы рисуете, и размера бумаги, которую вы собираетесь использовать для печати.

Вот некоторые из наиболее распространенных масштабов в соответствии со стандартами архитектурного проектирования.

1:500 (1”=40’0”) – план большого участка

1:250 (1”=20’0”) – план участка

1:200 (1/16”=1’0” ) – Малый план участка

1:100 (1/8”=1’0”) – Планы этажей, фасады и разрезы

1:50 (1/4”=1’0”) – Малые планы этажей, фасады и разрезы

1:20 (3/4”=1’0”) – Планы помещений и внутренние фасады

1:10 (1 1/2”=1’0”) – Столярные изделия и некоторые детали конструкции

1:5 (3”= 1’0”) – подробные детали конструкции

Как создать архитектурный чертеж онлайн

Готовы создать несколько архитектурных чертежей для проекта? Отложите карандаш и бумагу. Это 21-й век, поэтому вы можете использовать программное обеспечение для домашнего дизайна для этой части.

И не волнуйтесь, вам не обязательно быть экспертом в области САПР. Вам просто нужно найти подходящую программу для домашнего дизайна с простым в использовании интерфейсом и необходимыми функциями. Подобные современные программы упростили процесс проектирования и упростили привлечение новых клиентов с потрясающими презентациями проектов.

Давайте посмотрим, как создавать архитектурные чертежи жилого дома с помощью Cedreo, мощного, но простого в использовании программного обеспечения для проектирования домов.

Определение границ участка

Создайте слой ландшафта и с помощью инструмента рисования нанесите на карту границы участка. Если вы уже импортировали или нарисовали проект здания, вы можете повернуть слой местности, чтобы обеспечить правильное расположение здания.

Рисование внешних и внутренних стен

Используйте режим непрерывного рисования Cedreo для рисования стен. Если вы хотите импортировать существующий план этажа, просто импортируйте план этажа, установите масштаб и затем обведите его. По мере работы вы будете видеть обновленные измерения для обеспечения точности.

Добавление подвала или уровней

Cedreo позволяет легко дублировать размер первого этажа. На этапе компоновки перейдите к инструменту уровней. Затем выберите «добавить подвал» или «добавить уровень». Поскольку он создает дубликат первого этажа, легко увидеть, где добавить такие элементы, как лестница.

Добавить лестницу

Для многоуровневых домов просто создайте проем, а затем перетащите лестницу нужного типа на вкладку «Мебель».

Включая проемы в стенах и окна

Перетащите двери, окна и другие типы проемов в стенах. Затем используйте инструменты настройки Cedreo, чтобы определить размер, стиль и молдинг каждого проема. Cedreo также помогает вам сэкономить время, позволяя применять одни и те же настройки ко всем проемам одного типа.

Этикетки для комнат

Добавьте этикетки для кухни , гостиная, спальни и т. д.

Добавить размеры

Хотя некоторые размеры и расчеты площадей добавляются автоматически, вы также можете настроить, какие из них будут отображаться на окончательных архитектурных 2D-чертежах. Просто перейдите на вкладку план и выберите предложение. Там вы можете удалить или добавить дополнительные измерения, где это необходимо.

Включая предметы интерьера и декорации

Одной из основных особенностей современных программ для домашнего дизайна является возможность не только создавать макет в 2D, но и украшать его в 3D. Cedreo делает это очень просто.

Все, что вам нужно сделать, это перетащить мебель, украшения и материалы для поверхностей из библиотеки дизайна. Имея 1000 вариантов на выбор, вы знаете, что сможете обставить пространство в соответствии со вкусами вашего клиента.

Добавить крышу

Перейдите на вкладку «Крыша», где вы найдете все необходимое для создания своей крыши. . Со всеми углами крыши могут быть сложными. К счастью, Cedreo упрощает эту задачу, но при этом дает вам возможность создавать индивидуальную крышу для каждого дома.

Вот как сделать архитектурный чертеж с помощью такой программы, как Cedreo.
