Зачем нужен и как установить байпас для циркуляционного насоса

Система отопления с принудительной циркуляцией — сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

• исключить аппарат из теплонесущего контура;
• предотвратить холостой ход двигателя;
• производить тонкую настройку отопления;
• ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Сборка байпаса

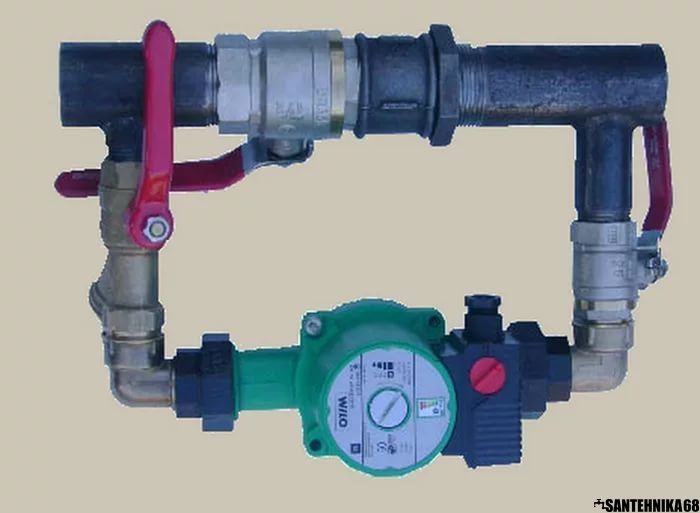

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.



Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

• Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
• Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Байпас в системе отопления своими руками

Содержание статьи

• Что такое байпас
• Для чего нужны обходные пути на трубных магистралях
• Байпас с циркуляционным насосом
• Установка трубного обвода с циркуляционным насосом

Многие из тех, у кого дома устанавливалась система индивидуального водяного отопления, наверняка могли слышать от мастеров, которые делали работу, о необходимости установки циркуляционного насоса через систему байпаса. Естественно, что с мастерами никто не спорит, – нужно, значит нужно. Однако вопрос остался. Что же это такое, и для чего нужен байпас в системе отопления. Может, можно и без него обойтись?

Давайте далее попробуем разобраться в этих вопросах, чтобы термин «байпас» перестал быть загадкой, и, в случае чего, можно было бы на равных пообщаться с мастерами отопительных систем.

Что такое байпас

Этот термин заимствован их английского языка и означает обвод, обходной путь. С точки зрения гидродинамики, а если точнее, движения жидкости по трубам, это дополнительный путь для тока в обход основной магистрали. Кстати, такие устройства можно встретить не только в отопительной системе, но и везде, где есть сложная трубная система транспортировки чего-либо, и не только жидкости. В качестве примеров можно привести газовые магистрали, нефтепроводы, а также водоснабжение.

Для чего нужны обходные пути на трубных магистралях

Давайте рассмотрим, как работает такой трубный обвод на примере системы водяного отопления. Часто байпас здесь можно увидеть перед отопительной батареей. Это вертикальный участок трубы, что сообщает горячую магистраль с отводящей. Зачем это нужно?

Представьте, что в разгар отопительного сезона что-то случилось с батареей, потекла, например. То есть, необходимо ее снимать и ремонтировать, или заменять другой. Но как это сделать, если отопление работает и выключать его очень нежелательно, так как за окном мороз? Вот здесь и пригодится обходной путь, через который можно перенаправить движение теплоносителя, пока будут идти ремонтные мероприятия.

Для этого просто нужно перекрыть краны, ведущие к радиатору и открыть то запорное устройство, что находится на обводной трубе (если оно есть). Таким образом, жидкость из подающей магистрали будет сбрасываться в обратку, что никак не повлияет на работу отопительного контура в целом. А батарею можно снимать и ремонтировать при работающем отоплении.

Байпас перед батареей нужен не только для аварийных ситуаций. Благодаря его наличию можно регулировать объем проходящей через радиатор жидкости, и, как следствие, его температуру. Для этого используется запорный кран на подающей трубе. Если его немного прикрыть, движение теплоносителя через батарею станет менее интенсивным, и она начнет остывать. Та часть циркулирующей жидкости, что отсеклась частично закрытым краном, через обводную трубу будет сбрасываться в обратную магистраль.

Как видно из приведенного примера, обвод предусматривает не только наличие дополнительного пути, но и запорных элементов, с помощью которых можно перенаправлять ток жидкости.

Байпас с циркуляционным насосом

При врезке в отопительный контур циркуляционного насоса в большинстве случаев также делается обводной участок трубопровода. Причем подкачивающее устройство устанавливается именно на обводе. Вся система байпаса в этом случае состоит из таких структурных элементов:

• циркуляционный насос;
• фильтрующее устройство;
• запорные шаровые краны или автоматический клапан.

Обходной трубопровод с насосом врезается в участок обратной магистрали недалеко от входа в котел. На участке обратки между входом и выходом обвода устанавливается запорный кран.

Работает система так. Когда включен циркуляционный насос, краны на обводном трубопроводе открыты, и движение жидкости происходит именно по этому пути. Шаровый кран, находящийся на основной магистрали в этот период полностью закрыт. При необходимости ремонта насоса или замены фильтра, вначале открывается кран на обратке, запорная же арматура, установленная на байпасе, напротив, закрывается. В этом варианте отопление продолжает работать, но циркуляция происходит естественным путем.

То же самое нужно сделать, если в сети по каким-либо причинам пропадет электричество и циркуляционный насос перестанет работать. С помощью имеющейся запорной арматуры движение теплоносителя перенаправляется через основную обратную магистраль. Если байпас оборудован автоматическим обратным клапаном, стоит только открыть кран на обратке.

Установка трубного обвода с циркуляционным насосом

Монтаж обходной трубы обычно производится при устройстве отопительной системы. Однако бывают случаи, когда приходится делать врезку в действующий отопительный контур. Понятно, что такую работу лучше проводить в теплый сезон, когда водяное отоплений не функционирует. Перед установкой обвода с насосом необходимо слить теплоноситель из системы.

Характер работ и их сложность сильно зависит от того, из какого материала применен трубопровод для обустройства отопительного контура. С металлопластиковой трубой работать гораздо проще. Для полипропилена и металла понадобятся соответствующие сварочные устройства, поэтому работой с таким материалом занимаются сугубо специалисты.

Даже если трубопровод металлопластиковый, врезку байпаса лучше доверить специалистам. Если все же есть желание сделать работу самостоятельно, можно ориентироваться на следующую схему:

1. Сначала собирается участок обвода, что располагается параллельно обратной магистрали. Последовательность такова: угловое соединение – труба – кран – труба – фильтр – насос – труба – угловое соединение.

2. От обратки отрезается участок, примерно равный общей длине горизонтального участка обвода. На левый и правый конец обратной магистрали устанавливаются тройные соединения. Между ними монтируется участок трубопровода с врезанной запорной арматурой.

3. Собранный участок обходного трубопровода соединяется с магистралью равными по длине фрагментами трубы. Здесь следует быть внимательным и не перепутать стороны. Необходимо, чтобы стрелка на корпусе подкачивающего устройства совпадала с током теплоносителя.

Теперь вы знаете, что такое байпас и зачем это устройство включается в отопительный контур. Поэтому вопросов по поводу предназначения обходного пути для теплоносителя и целесообразности его установки больше возникать не должно.
