Банная труба через крышу: Как установить трубу в бане через крышу

Содержание

из сэндвич труб через крышу или из нержавеющей стали

Содержание статьи:

Строительство бани хозяева, как правило, проводят своими силами. Самостоятельная сборка сендвичных труб в бане является простым и технологичным способом обустройства дымохода. У такой конструкции есть преимущества и недостатками перед другими вариантами систем дымоудаления.

Требования к системам дымоотведения

В деревянной бане дымоход устанавливают, соблюдая правила безопасности

Дымоходы нужны не только для отвода продуктов сгорания за пределы помещений бани. Кроме этой задачи, они должны отвечать следующим требованиям:

  • быть герметичными, чтобы ядовитые газы не просачивались в помещения, где находятся люди;
  • снижать вероятность образования обратной тяги;
  • обеспечивать энергосбережение и энергоэффективность, т.е. способствовать минимальным теплопотерям на прогрев наружного воздуха;
  • быть простыми в обслуживании, а именно не затруднять удаление копоти и сажи;
  • исключать возгорание близкорасположенных горючих предметов и кровли;
  • создавать условия для минимального количества конденсата на внутренней поверхности трубы;
  • надёжно защищать от риска получения ожогов при случайном прикосновении.

Выполнение всех требований достигается правильным проектированием, выбором материалов и соблюдением технологии монтажа.

Условия исправной работы дымохода

Способы монтажа трубы дымохода

Для выполнения всех функций, при монтаже сендвичных труб для дымохода в бане, соблюдают ряд условий:

  • минимальная высота от колосников печки до верхнего среза не должна быть менее 5 метров;
  • на всём протяжении не допускается более 3 поворотов на угол больше 30о;
  • длина горизонтального участка не должна превышать 1 метра;
  • внутренний диаметр рассчитывают исходя из объёма камеры сгорания, если печь дровяная самодельная;
  • просвет не может быть меньше выходного патрубка для печей заводского изготовления.

Требования по пожарной безопасности влияют на конструктивное исполнение и выбираемые материалы.

Разновидности дымоходов

По способу монтажа различают дымоотводы внутренние, внешние, комбинированные.

Тип определяется тем, какая часть трубы находится в помещении, либо за его пределами. Каждому типу присущи достоинства и недостатки.

Внешний вариант

Внешний дымоход для печи в бане

Конструкция состоит из небольшого вертикального приёмного патрубка, горизонтального (или наклонного) отвода через стену и самой внешней части, укреплённой на стене или выстроенной как самостоятельное сооружение.

Преимущества внешней схемы отвода продуктов сгорания:

  • низкая вероятность возгорания — горячий дымоход не проходит через деревянное перекрытие и обрешётку кровли;
  • простота постройки, если используются сэндвич-трубы;
  • снижаются расходы на теплоизоляцию переходов через перекрытия и кровлю;
  • дымоход не занимает много внутреннего пространства.

У уличных дымоходов есть недостатки, особенно заметные в холодное время года:

  • труба долго прогревается, из-за чего тяга возникает не сразу;
  • в зимнее время по внутренней поверхности стекает конденсат, что приводит к коррозии железных труб или постепенному разрушению кирпичных;
  • холодные стенки замедляют процесс сгорания, часть веществ откладывается на внутренних стенках в виде нагара;
  • из-за нагара требуются частые чистки дымохода.

Самодельные металлические дымоотводы малопривлекательны на фасадах построек, поэтому придётся покупать заводские комплектующие, если важен внешний вид.

Внутренние конструкции

Внутренний дымоход в бане через крышу

Схема построения внутреннего дымоотвода соответствует названию.

В подавляющем большинстве случаев дымоход проходит вертикально вверх, с пересечением перекрытий и кровли.

У внутреннего варианта есть значительные преимущества:

  • отсутствие поворотов улучшает тягу;
  • дымоход быстро прогревается, что снижает отложения сажи и копоти;
  • на большей части нет перепада температур между внешней и внутренней поверхностью, что снижает количество стекающего конденсата;
  • часть трубы находится внутри помещения, ускоряя прогрев парилки, что снижает расход энергоресурсов.

Недостатком являются повышенные расходы на теплоизоляцию мест пересечения перекрытия и крыши. Приобретают готовые разделки или делают их самостоятельно.

К смешанному виду относят каналы дымоотведения, расположенные внутри кирпичных стен. Из-за сложности конструкции и необходимой большой толщины стен в частных постройках этот тип дымоходов встречается редко.

Какой материал выбрать

Кирпичный дымоход в деревянной бане

Для изготовления дымоходов используют заводские и самодельные элементы.

Правила обустройства дымоходов и требования к микроклимату помещений описаны в Своде Правил 60.13330 от 2016 года. Называется руководящий документ «Отопление, вентиляция и кондиционирование воздуха».

Свод определяет нормативы постройки печного отопления только для мест с постоянным пребыванием людей, однако игнорировать нормы в редко посещаемых банях не рекомендуется. Несоблюдение требований может привести к травмам или пожарам.

Популярными материалами для изготовления дымоходов считаются: асбестоцементные изделия, чёрный металл, кирпич, керамические трубы, нержавеющая сталь. Экзотический вариант стеклянные дымоотводы.

СНиП 41-01-2003 допускает использование для изготовления труб бетон жаростойкий, огнеупорный кирпич, асбестоцементные или сэндвич-элементы из нержавеющей стали.

Монтаж дымоотводов из других материалов нарушает требования СНиП, а виновником ущерба будет признан собственник строения.

Асбестоцемент

Для дымохода можно использовать асбестоцементные трубы

Главная положительная сторона асбестоцементных труб — их низкая стоимость.

Трубы изготавливают только на производственных линиях, продукцию отличают точные геометрические размеры и качественный состав сырья.

В качестве доборных элементов промышленность выпускает только прямые соединительные муфты, из-за чего затруднено изготовление поворотов.

Для резки используют ножовку по металлу или болгарку с отрезным кругом по камню — это упрощает установку своими руками банной печи с дымоходом.

Возможные варианты использования:

  • прямые вертикальные отрезки внутреннего дымохода;
  • вертикальные отрезки в схемах внешнего расположения.

При втором варианте применения асбестоцементная труба должна быть утеплена:

  • оборачиванием рулонными материалами с последующей установкой защитных кожухов из металла;
  • кирпичной кладкой.

Такие конструкции резко удорожают возведение, что сводит на минимум экономию при покупке самой асбестовой трубы.

Чёрный металл

Металлический дымоход не очень безопасен – его рекомендуется изолировать утеплителем

Тонкие листы чёрного металла в процессе топки раскаляются докрасна, что может стать причиной ожогов и пожаров. В то же время железо быстро прогорает, а просочившиеся газы могут стать причиной отравлений.

Не рекомендуется делать дымоход из обычного железа даже в редко протапливаемой бане. Через непродолжительное время придётся делать замену всей конструкции.

Кирпич

Кирпичные дымоходы присущи капитальным строениям.

Среди положительных свойств отмечают:

  • невысокую температуру внешней стенки, что исключает ожоги и возгорания;
  • привлекательный внешний вид;
  • долгий срок эксплуатации из-за большой толщины стенок и минимального количества конденсата.

У таких конструкций много недостатков:

  • потребуется постройка капитального фундамента;
  • стенки необходимо тщательно оштукатурить — на шершавые поверхности быстро оседает сажа, требующая частой чистки;
  • труба долго прогревается, не отдавая тепло внутри помещений, что ведёт к повышенному расходу дров;
  • для постройки внешних дымоходов понадобятся навыки каменщика.

Кроме того, потребуются большие затраты на покупку строительного материала.

Керамика

Дымоход из керамической трубы

Керамические трубы дымохода необходимо воспринимать как уловку маркетологов.

В действительности построить дымоход только из керамических труб не получится. Потребует внешний защитный слой из кирпича или утепление.

Таким образом, керамические детали используют как вкладки в дымоход.

Среди преимуществ такого конструктивного решения:

  • гладкие внутренние стенки, на которых слабо задерживается сажа, что снижает периодичность чисток:
  • низкая теплопроводность способствует небольшому количеству конденсата, помогает быстрейшему прогреву трубы и выходу печи в рабочий режим.

Аналогичным способом работают полимерные дымоходы, также представляющие собой не более, чем вкладыши в основную трубу.

Стекло

Стекло в составе труб дымохода экзотика, распространение которой ограничено из-за высокой цены.

Стеклянные трубы нельзя надевать на выходной патрубок печи, необходим переход длиной около 1 метра из других материалов.

Сэндвич-элементы

Дымоход можно собрать из сэндвич-труб

Сборка трубы для бани из сэндвич элементов по силам любому строителю.

Сэндвич трубы состоят из трёх слоёв: внешний и внутренний из нержавейки, между которыми находится слой теплоизоляции. Элементы выпускают различного диаметра, что позволяет подобрать продукцию для печей различной производительности.

Для создания дымохода необходимой конфигурации приобретают детали различной длины и доборные элементы, представляющие собой зольники, углы и повороты.

Преимущества материала:

  • пожарная безопасность, так как внешний слой не разогревается до опасной температуры;
  • материал не выделяет вредных веществ;
  • простая сборка;
  • цена, сравнимая с обустройством утеплённых труб из асбестоцемента;
  • минимальное количество конденсата благодаря хорошей теплоизоляции;
  • гладкие внутренние стенки;
  • привлекательный внешний вид;
  • доступность разделок заводского и изготовления.

При самостоятельном монтаже необходимо обратить внимание на рекомендации производителя и опытных строителей.

Обустройство внутреннего дымохода

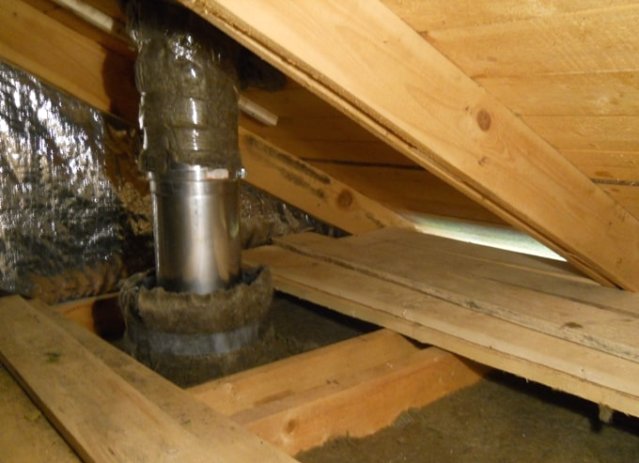

Перекрытие делается в целях безопасности

Возведение состоит из нескольких этапов:

  • проектирование;
  • подготовка переходов через строительные конструкции;
  • установка кронштейнов;
  • сборка конструкции;
  • утепление крыши и перекрытия;

Пробный пуск завершает процесс.

Проектирование

От правильно выбранного решения зависит работоспособность и удобство обслуживания дымохода.

Важным параметром, учитываемым при проектировании, является внутренний диаметр трубы. Минимальное внутреннее сечение зависит от мощности печи: для устройств до 3,5 кВт выбирают сечение 140х140 мм или внутренний диаметр 150 мм. Печи от 3,5 до 5,2 кВт оборудуют дымоходами 140х200 мм (или диаметром 200 мм).

Задвижки для любых печей не должны быть меньше 15х15 см. Расстояние от трубы до стен из горючих материалов — 260 мм, до кирпичных или блочных конструкций 200 мм.

После пробной топки замеряют температуру окружающих предметов. Если она выше 40°С, то дополнительно прокладывают негорючий теплоизолятор.

Подготовка переходов

Определившись с расположением печи и дымохода приступают к изготовлению сплошных отверстий в перекрытии и кровле. Используют отвесы, чтобы дымоотвод располагался строго вертикально.

Диаметр отверстий на 400 мм больше внешнего диаметра трубы, что необходимо для обустройства теплоизоляции.

Приобретают заводские разделки или изготавливают короб необходимо размера, который после установки трубы заполняют теплоизолятором.

Монтаж

Монтаж дымохода из сэндвич труб через крышу в бане начинают снизу, постепенно поднимаясь в сторону крыши.

Сочленения выполняют «по конденсату»: стыки отдельных деталей не должны препятствовать скатываю капель сверху вниз. Верхняя труба должна входить в нижнюю.

При необходимости конструкцию крепят к стенам с помощью кронштейнов.

По окончании монтажа утепляют разделку, проводят гидроизоляцию кровли и монтаж снятых элементов крыши.

Если в радиусе 5 м от оголовка имеются постройки из горючих материалов, обязательно монтируют искрогаситель. Тот же элемент обязателен для кровли из горючих материалов.

Выход трубы оборудуют дефлектором или оголовком-зонтом.

Частые ошибки

Возможные ошибки при установке трубы на печь в бане связаны с несоблюдением технологии монтажа:

  • труба необходимо собирать «по дыму», а не «по конденсату»;
  • используют не разрешённые Сводом Правил материалы;
  • не соблюдают рекомендованное количество поворотов или их максимальный угол;
  • не утепляют конструкцию;
  • не изготавливают теплозащиту горючих стен, не используют разделки для перекрытий.

Дымоходы из сэндвич-труб, собранные с соблюдением технологии, являются безопасными для здоровья и не могут стать причиной пожаров. Дымоотводы из таких элементов по стоимости сравнимы с другими вариантами, но служат дольше, имеют привлекательный внешний вид, собираются в кратчайшие сроки.

Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.


Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

  1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
  2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
  3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
  4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба


Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл


Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход


Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы


Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь


Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.


Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

  • не задействуется свободное пространство парной;
  • нет риска обжечься о сталь или камень;
  • меньше вероятность возникновения пожара;
  • проще – не надо делать отверстие через весь чердак;
  • случаи задымления обнаружить легче, а также отследить общее состояние.


Но при этом:

  • увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
  • сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
  • нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
  • по количеству элементов данный вариант дороже на 10%, чем обычный.


При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

  1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
  2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
  3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
  4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
  5. Эстетичность сооружения не портится боковыми выводами дыма.
  6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
  7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
  8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
  9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

  1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
  2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
  3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
  4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
  5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
  6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
  7. Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

  • размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
  • парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
  • нужно ли отапливать соседние комнаты.

Внешнее размещение


Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение


Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.


Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.


На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.


Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

  • цилиндрическая – 1 к 10;
  • прямоугольная – 1 к 1,5.
Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода


По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».


Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).


Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

  • Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
  • Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
  • На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
  • Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше

Данный этап начните с разборки кровли:

  • Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
  • Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
  • для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.


Проход через стену

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.


В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа

Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.


Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.


Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

  • После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
  • Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
  • Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
  • Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
  • Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
  • Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.
2 вариант монтажа

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.


Изготовление и установка защитного (проходного) короба своими руками

  1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
  2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
  3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.
  4. В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.
  5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода


Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

  1. Вначале к стене крепится колено, а только потом основное устройство.
  2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
  3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.


Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.


Ошибки при устройстве дымохода в бане

  • Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
  • Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
  • Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.
  • Недостаточная высота дымохода.
  • Группирование сразу нескольких дымоходных конструкций в одну.
  • Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание статьи

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши
  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
  • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

  • устанавливать достаточно просто,
  • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
  • монтаж не самый сложный,
  • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

виды дымоходов, правила и особенности монтажа

Каким бы ни был размер бани и чем бы она не обогревалась, для безопасности и комфорта пользующихся баней людей, важно правильно обустроить систему дымоудаления. Банный дымоход имеет несложную конструкцию, но при его возведении необходимо учитывать особенности используемых материалов, нагревательного агрегата и конструктивных элементов строения.

Конструкция дымохода в бане

Печь или котел – важная часть банного комплекса, которая может располагаться непосредственно в парилке или выводиться в котельную.

Тепловой прибор отапливает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива выделяет помимо тепла множество токсичных веществ. Задымление помещения не просто доставляет дискомфорт, дым в сочетании с обычными для парилки температурой и влажностью, может быть смертельно опасен.

Чтобы в бане было комфортно и безопасно, необходима надежная система дымоудаления.

Правильный дымоход выводит продукты сгорания и поддерживает процесс горения топлива в печи или котле. При этом дымоотводящая конструкция для печей и котлов может быть внутренней или внешней. Внешний дымоход отводится в сторону от теплового агрегата, проходит сквозь стену и выстраивается вертикально вверх. Внутренний – от теплогенерирующего прибора сразу направляется вверх и выводится наружу через потолок и крышу.

Оба дымохода имеют схожую конструкцию:

  • стартовый узел, соединяющий патрубок теплового агрегата с дымоходом;
  • дымовая труба;
  • проходные элементы для обеспечения пожарной безопасности при пересечении трубой конструктивных элементов строения;
  • шахта или внешний кожух, создающие барьер между дымовой трубой и внешней средой;
  • навершие дымоотвода – зонт, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Обратите внимание! Если система дымоотведения имеет углы, необходимо оборудовать в местах поворота ревизионные узлы – тройники с капельником и окошком.

Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места. Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо.

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

  • Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.
  • Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.
  • Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.

Обратите внимание! Сэндвич-трубы из стали имеют малый вес и не нуждаются в оборудовании фундамента. Однако сэндвич, сочетающий внешний стальной кожух с внутренней керамической трубой, гораздо тяжелее и дымоход из таких секций без фундамента не возводится.

  • Комбинированный дымоотвод. Такая система дымоудаления требует финансовых и временных затрат, но сочетает все преимущества остальных видов дымоходов. В качестве дымового канала используют гладкую стальную или керамическую трубу, а внешнюю шахту возводят из кирпича, пено– или керамзитобетона. Между шахтой и дымовым каналом помещают негорючий утеплитель. Такой дымоход эффективен, безопасен, неприхотлив в эксплуатации и долговечен.

Особенности установки трубы через потолок и крышу

При монтаже внешнего дымохода единственным сложным этапом в работе является выведение трубы из строения через стену. Однако достаточно вырезать отверстие с запасом, установить проходной короб и заполнить его теплоизоляцией, на чем сложности и закончатся. Монтаж внутренней дымоходной системы значительно осложняется необходимостью проводить трубу через потолок и крышу.


Перед началом монтажа обязательно проводят замеры, выполняют чертеж дымохода и рассчитывают количество и параметры расходных материалов.

При проектировании важно учесть следующие нюансы:

  • Часть трубы, возвышающаяся над кровлей должна располагаться с наветренной стороны бани.
  • Лучшая геометрическая форма дымохода – вертикальная прямая, в случае подключения котла с боковым патрубком – L-образная.
  • При необходимости можно выполнять небольшие горизонтальные и наклонные участки, но длина каждого должна быть не более 1 метра, а общая – не более 3 метров.
  • Для выполнения углов и поворотов лучше использовать не прямоугольные колена, а пары по 45 градусов или тройки по 30.

Этапы установки

Когда чертеж выполнен, рассчитывают и закупают расходные материалы, а затем приступают к установке.

Основные этапы монтажа дымохода:

  • Подготовка места установки. Это особенно важно для тяжелых дымоходов: кирпичного, керамического, комбинированного. Подготавливают плитный или ленточный фундамент: ширина на 30 см больше ширины дымовой шахты, глубина – от 40 см ниже уровня грунта.
  • Монтаж стартового и ревизионного узлов. Подключают к патрубку теплогенератора стартовый узел – трубу того же сечения, что и патрубок. Даже если дымоход будет собираться из сэндвич-секций, стартовый узел делают из одностенной трубы. Если патрубок боковой, к стартовому узлу присоединяют ревизионный – тройник с боковым окном, закрытым дверцей или заглушкой, и чашей-капельником снизу.
  • Наращивание высоты до потолка. При монтаже вертикальной части пользуются отвесом и гидроуровнем для контроля прямолинейности сборки – перекосы не допускаются, в отсутствие препятствий труба должна быть строго вертикальной.
  • Подготовка проходного узла в потолке. Размечают на потолке место прохождения трубы, вырезают круглое или квадратное отверстие с запасом. Устанавливают и фиксируют проходной короб, затем пропускают сквозь него трубу и заполняют короб негорючим теплоизоляционным материалом. Обычно используется керамзитная засыпка или волокна каменной ваты. Со стороны чердака проходной узел можно не закрывать.
  • Наращивание трубы до кровли. На этом этапе, если используется одностенная труба, ее необходимо утеплить, чтобы замедлить остывание отводимого дыма и предотвратить образование конденсата.
  • Подготовка проходного узла в кровле. Отверстие вырезается также с запасом, но имеет овальную или прямоугольную форму. Проходные короба в кровельном узле используются редко, поэтому дымоход проводят через подготовленное отверстие и фиксируют к стропильной системе. Обычно снаружи проходное отверстие закрывают специальным кровельным элементом – юбкой или примыканием, имеющим форму срезанного конуса с овальным или прямоугольным основанием. При установке асбестоцементной трубы, кирпичной шахты или комбинированного дымохода место примыкания кровли к дымоотводу замазывают цементно-песчаной смесью.
  • Наращивание дымохода до необходимой высоты. От места подключения до навершия трубы расстояние по вертикали должно составлять не менее 5 м, при этом вблизи конька макушка дымоотвода должна возвышаться над коньком на 50 см, а на расстоянии более 1,5 м от конька – располагаться вровень с ним.
  • Финальная отделка и дооснащение дымоотвода. Для защиты дымоходной системы от осадков, засорения и преждевременного разрушения, на макушку трубы устанавливают зонтик, дефлектор или дымосос, а саму трубу обшивают кровельным материалом.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

  • Не допускается провисание и перекашивание элементов дымоотводящей системы.
  • Выполнение поворотов трубы допускается, но не более трех.
  • Расстояние от дымовой трубы до стен должно быть не менее 50 см.
  • Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
  • Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
  • Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
  • Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
  • В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
  • При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
  • После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

Проход дымохода через кровлю или крышу в бане: своими руками

От надежности проходного отверстия в крыше зависит пожарная безопасность, защита банного помещения от попадания влаги после осадков. Герметизация крыши от проникновения жидких веществ в местах состыковки со стенками дымохода производится при помощи эластичных лент, фартуков из металла. Комплексная изоляция обеспечивает большую надежность и герметичность. Перед началом строительных работ важно узнать, как своими руками сделать проход для дымохода через кровлю.

Принципы проектирования

Дымоход в банях монтируется для вывода вредных продуктов, оставшихся после перегорания топлива, обеспечения тяги в печи. Способ выведения трубы сквозь кровельное полотно выбирают при проектировании. Главное условие — крыша должна быть защищена от возможного возгорания, в особенности в местах соприкосновения с трубой. Через отверстие не должна просачиваться влага. Высота дымохода выбирается зависимо от расположения кровельного конька и требований СНиП:

  1. При расстоянии 150 см от самой высокой точки кровли, труба должна превышать высоту конька на 50 см.
  2. При 150–300 см труба может располагаться на одном уровне с коньком.
  3. При 300 см от конька под углом десять градусов проводится прямая линия. Ниже этой границы установка дымохода запрещена.

Проходной узел дымоотвода устанавливается в любом месте на крыше. Часто дымоход делают в месте наивысшей точки горизонтального ребра. Такой способ монтажа считается более простым, но стропильная система становится менее прочной, поскольку коньковая балка подвергается распиливанию. Чтобы ее укрепить, нужно установить дополнительные опоры по боковым сторонам конструкции.

Лучше размещать трубу недалеко от конькового элемента. Так обеспечивается защита дымохода от холода, и скопления конденсата.

Проем для выведения дымовыводящей системы может иметь квадратную, круглую, овальную и прямоугольную форму. Для защиты кровли от резкого нагревания устанавливают короб.

Вывод трубы через металлочерепицу

Для защиты соединения кровельной поверхности и печной дымоотводной конструкции производится крепление фартука.

Выведение кирпичного дымохода квадратной или прямоугольной конфигурации сквозь крышу проводится в соответствии с определенными правилами. Из-за нестандартных размеров таких дымоотводов часть покрывающих листов необходимо снять или вырезать отверстие большего диаметра. Для гидроизоляции используют эластичную ленту, одна сторона которой покрыта клеем. Один ее край приклеивается непосредственно на трубное основание, другой крепится к обрешетке крыши. Для фиксации с внешней стороны устанавливается металлическая планка, которую нужно закреплять дюбелями, выдерживающими высокую температуру. Стыки замазываются герметиком.

Фартук для трубы с квадратной, прямоугольной формой делается из металлического листа с гладкой поверхностью. По цвету он должен быть аналогичен покрытию, чтобы не выделяться. Верхнюю часть фартука нужно поместить под металлочерепичное покрытие, расположенного выше трубы. Так обеспечивается защита от стекания воды. Под фартуком иногда устанавливают галстук, защищающий проходное отверстие от осадков.

Выводить круглые дымоходные конструкции, сэндвич-трубы следует с использованием кровельных проходок. В металлочерепице нужно прорезать отверстие круглой формы. Его диаметр должен соответствовать размеру дымоотвода. Поверх трубы следует надеть специальный стакан. Стыки тщательно заделывают герметиком.

Установка дымохода

Крыша из профилированного листа

Самый распространенный материал для покрытия крыш — профнастил. Несмотря на его высокую прочность, нередко в листах возникает протечка. Чаще это связано с неправильным обустройством дымоотвода. Для повышения эффективности дымоход располагают в вертикальном положении. Сделать отверстие внутри крыши из профилированного листа можно при помощи болгарки.

Прямоугольные и квадратные трубы

Установка:

  1. Фартук для трубы изготавливается из стального оцинкованного листа.
  2. Из металлической заготовки вырезается четыре планки, которые крепятся со всех сторон дымохода. Оцинкованный стальной лист нужно крепить между нижним дымоходным краем и карнизом.
  3. Сверху укладывается профилированный настил. Планки должны плотно примыкать к трубным поверхностям. Нижняя их часть присоединяется к обрешетке, верхняя — крепится непосредственно на дымоход.
  4. В конструкции дымоотвода необходимо сделать штробу, в которую вставляется планочный край.
  5. Первым делом производится монтаж нижней планки, далее идут боковые, в конце устанавливается верхняя. Все листы должны быть подогнуты один под другой.

В завершение проводится укладка профнастила. Перед непосредственным покрытием кровли место выхода дымохода тщательно изолируется самоклеящейся гидроизоляционной лентой.

Круглая труба

Применяют рулонную гидроизоляцию или фольгированную ленту на основе битума. Кровельная проходка, используемая для дымоходов, устанавливается сверху, путем приклеивания на обрешетку. В качестве уплотнителя используют термостойкий герметик.

Крыша с ондулиновым и мягким покрытием

Ондулин подвержен возгоранию. Чтобы обеспечить выход дымоходной трубы, нужно сделать большое отверстие в крыше. Свободное пространство заделывают огнестойким материалом, обеспечивающим защиту внутренних помещений от проникновения капель воды. Для гидроизолирования стыка крыши и дымохода устанавливается кровельная разделка из металла. Обязательное условие — наличие фартука. Края разделки подводят под ондулиновые листы.

Мягкая кровля пожароопасна. Чтобы избежать неприятных последствий, между покрытием и дымоотводной конструкцией оставляется свободное пространство величиной 13–25 миллиметров. Процесс гидроизоляции проводится также, как и при выводе дымохода сквозь металлочерепицу и профнастил. Единственное отличие — вместо эластичной ленты используется ендовый ковер.

Поскольку ондулин и мягкое покрытие огнеопасны, для безопасности посетителей и сохранности кровельного полотна их применение в банях и саунах нецелесообразно. Слабая прочность приводит к их частой замене.

Выбор диаметра

Диаметр дымохода должен быть таким, чтобы обеспечивалась хорошая тяга, осуществлялся выход скопившихся продуктов сгорания. Оптимальная скорость потока газа — 2 метра в секунду.

Если в бане установлена заводская печь, проблем с выбором нужного диаметра не возникает, поскольку он равен размерам выходного патрубка. Если дымоход монтируется на кирпичную печь выбор усложняется.

При известных данных мощности печи, сечения дымохода определить величину диаметра легко:

  1. При мощности до 3,5 кВт с сечением 19600 мм2 целесообразно выбирать дымоходный канал с диаметром 158 мм.
  2. Имея начальные данные 3,6–5,2 кВт, 28000 мм2, диаметр дымоотводного элемента должен составлять 189 мм.
  3. Если мощность более 5,3, но меньше 7,0 кВт, при сечении 37800 мм2, диаметр дымоходного канала должен составлять 220 мм.

Расположение дымоотвода

Дымоходная конструкция располагается в разных местах крыши. Чаще трубы пускают сквозь кровельный конек. В этом случае проще гидроизолировать стыки дымоотвода и крыши. Область установки не позволяет снегу скапливаться на верхней части конструкции. Дождевая вода тоже не накапливается, поскольку стекает по стенкам. Все эти факторы свидетельствуют о том, что влага не наносит вреда герметизации и потолочно-кровельная поверхность остается сухой при любых погодных условиях.

Другой вариант размещения дымохода задействует область, находящуюся ниже конька крыши. В этом случае усиленная гидроизоляция не требуется. Для защиты устанавливается защитный кожух. Он опускается ниже дымоходной конструкции на 70–80 см. В сравнении с размерами основаниями трубы кожух делается на 30–40 см шире с каждой стороны. Таким способом могут заделываться стыки по периметру трубы, что предотвратит попадание воды под кровельное покрытие и потолок в парилке останется сухим.

Если дымоотводная система выводится в центре, нижней части ската крыши, нужна надежная изоляция от влаги. В месте соединения дымохода с кровлей, может просачиваться влага, особенно в дождливую погоду. Вся жидкая масса стекает с конька и возникает риск протекания сквозь плохо герметизированные отверстия. Для защиты устанавливается дополнительная конструкция с коньком, скатами и двумя желобами на стыках с главной кровлей.

Выбор конструкции проводки дымохода

Для вывода системы дымоотведения из парилки сквозь крышу используют кровельную разделку, фартук. На выбор конструкции прохода дымохода влияет несколько факторов:

  1. Материал дымоотводной трубы. Чаще используют кирпич с огнеупорными свойствами, керамику, асбестоцемент, металл.
  2. Наличие внешней отделки дымохода. Конструкции могут быть оштукатурены или обложены кирпичом.
  3. Вид кровельного покрытия.

Для прохождения трубы через крышу устанавливают защитный короб. Зона примыкания разделяется с кровельной поверхностью:

  1. Ногами-стропами. Устанавливаются по боковым сторонам трубы.
  2. Балками, размещенными поперечно. Крепятся с верхней и нижней части дымохода, на толщину стропил.

Чтобы защитить утеплитель крыши, место перехода покрывают дополнительными слоями паро- и гидроизоляции. В местах их примыкания к защитному коробу нужно обеспечить герметичное уплотнение с помощью специальной ленты.

Осуществляя вывод дымохода сквозь кровлю, следует обеспечить качественную заделку трубы и места соприкосновения с крышей. Проход через черепицу (керамическую, цементно-песчаную) защищается от попадания дождевой воды и снега эластичной лентой, в основе которой лежит свинец, алюминий. С другой стороны — клейкий состав. Заменить ленту можно разделкой из металлического листа.

как сделать проход дымохода через потолок, как вывести через крышу правильно, установка, разделка потолка, фото и видео

Содержание:

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.


Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Ниже мы максимально подробно постараемся изложить процесс установки трубы в бане через крышу, иллюстрируя шаги соответствующим фото- и видеоматериалом.

Конструкция дымохода бани

Перед тем, как установить трубу в бане, нужно детально изучить все вопросы, касающиеся типов дымоходных труб, их конструкции и то, как правильно проводить процесс установки, а после этого – эксплуатировать.


Лишь в случае изучения всех этих вопросов можно быть точно уверенным в том, что проведенная работа будет качественной, а дымоход сможет прослужить максимально долго.

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

  • по материалу изготовления;
  • по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.


Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

В отличие от кирпичной, металлическую трубу в бане через потолок и крышу установить несложно. Кроме этого в данном случае придется потратить меньше финансовых средств, так как материал стоит значительно дешевле. Негативной стороной является то, что на стальной трубе обязательно скапливается конденсат, поэтому обязательным является теплоизоляция такого дымохода.

По своему размещению дымоходы бывают:

  • внутренними;
  • внешними.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.


Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

К негативным моментам можно отнести тот факт, что внешняя установка потребует организации достаточного дополнительного утепления. Эти мероприятия будут способствовать сохранению передаваемого тепла, позволят не создавать дополнительное отопление для парилки и сохранить часть топлива.

Что представляет собой труба

Конструкция печной трубы определяется материалом ее изготовления и расположением. К примеру, если вы планируете установить печку из кирпича, то к ней подойдет вытяжная труба из керамики или кирпича. Для стальных печей можно применять стальные и керамические трубы.


Чтобы лучше понимать, как правильно вывести трубу в бане, нужно иметь в виду, что бывают сборные печи, которые легко обслуживать, а процесс их установки не нуждается в особых навыках. Как правило, составные конструкции имеют 2-3 трубы, 2 колена, систему водоотвода, шибера, тройники, переходники и дефлекторы. Крепится такая конструкция опорными кронштейнами и хомутами.

Изоляция дымохода представляет собой сэндвич трубу и переходник, имеющий больший диаметр, чем основная труба (детальнее: "Преимущества трубы для бани сэндвич при строительстве дымохода"). Слои изоляции в таких трубах состоят из базальтовой ваты или керамзита.

Строение трубы и ее особенности

Ввиду особенностей конструкции дымохода, перед тем как установить трубу в бане через потолок, следует ознакомиться с некоторыми нюансами. Потому как температурные показатели в бане очень высокие, баня сделана из дерева, и нужно придерживаться санитарных норм, перечень работ по установке будет зависеть частично от этих факторов.


Следует соблюсти такие правила:

  • Запрещается использовать в качестве труб для дымохода таковые из алюминия или асбестоцемента. Подойдут: нержавеющая или оцинкованная сталь, керамика или кирпич.
  • Определяясь с тем, как сделать трубу в бане через потолок, нужно правильно выбрать теплоизоляционный материал. Он должен быть негорючим и экологически чистым. Подойдет базальтовая вата, керамзит, отражающий фольгированный материал.
  • Стоит удостовериться, что все элементы дымоходной конструкции имеют достаточный зазор с деревянными стенами и крышей. Чтобы обеспечить наилучшую безопасность, стоит позаботиться об обшивке металлом всех поверхностей, окружающих конструкцию, то есть печки и котла. В перекрытиях монтируется короб для стальных труб, который впоследствии будет заполнен керамзитом.
  • Довольно часто используют сэндвич трубы, которые имеют высокую пожаробезопасность.
  • Для заделывания всех щелей между трубой и коробом, и получения надежного крепления можно воспользоваться алюминиевым скотчем или фольгой.

Форма дымохода и его размеры

В процессе сборки дымохода очень важно придерживаться ряда правил, определяющих его форму и размеры. Чаще всего дымоотводящую трубу делают в форме цилиндра. Самое главное, правильно выбрать диаметр и высоту трубы.

Диаметр трубы, как правило, определяется мощностью устанавливаемой печи. К примеру, для квадратной или прямоугольной печи, имеющей мощность до 3,5 кВт, размеры отверстия должны равняться 140×140 мм, а для печей, обладающих мощностью 7,2 кВт - 140×270 мм.

Если дымоотводящий проход круглой формы, то он должен соответствовать размерам отверстия в печи или котле.


Стоит отметить, что площадь трубы должна равняться 8 см2 на каждый киловатт мощности. Это означает, что для печи в 20 кВт, размер дымохода должен составлять 160 см2, или 140 мм в диаметре.

Высота дымовой трубы определяется исходя из высоты сооружения и типа крыши. Проектируя дымоход, очень важно правильно подогнать высоту трубы над крышей. К примеру, если труба находится в 150 см от конька, то высота трубы не должна превышать 50 сантиметров.

Если расстояние находится в пределах от 150 до 300 см, то труба может быть вровень с коньком, но если это расстояние составляет более 300 см, труба должна едва возвышаться над коньком. Если крыша плоская, то высота трубы дымохода равняется 100 см.

Рекомендуется осуществить тщательное крепление трубы, если она возвышается над крышей более чем на 150 см.

Работы по установке трубы в бане

Перед тем как вывести трубу в бане через потолок, следует изучить последовательность работ по установке.


Пошаговая инструкция будет таковой:

  1. В потолке и крыше пропиливаются отверстия с размерами 45×45 см.
  2. Далее вырезаются две стальные пластины по 50 см каждая – с их помощью будет фиксироваться дымоход.
  3. В заготовленных пластинах по углам просверливаются отверстия для крепежа.
  4. В центре одной из пластин проделывается круглое отверстие.
  5. Другая пластина предназначена для крепления к скату крыши, в ней проделывается отверстие овальной формы.
  6. На заранее утепленные трубы, находящиеся внутри помещения, одевается кожух из оцинковки.
  7. Торцы закрываются кольцами, а края с внешней стороны трубки подгибаются.
  8. В отверстие круглой формы одной из стальных пластин вставляют утепленный нижний конец дымоотводящей трубы, а неутепленный конец одевают на патрубок.
  9. Стальной лист закрепляют к перекрытию, при этом стоит обязательно следить за тем, чтобы зазоры со всех сторон были одинаковыми.
  10. Используя заранее приваренный патрубок, верхнюю трубу одевают на нижнюю, закрепляя их хомутом.
  11. К внутренней части крыши крепят вторую стальную пластину.
  12. Место между трубой и деревянными элементами замазывают глиной или заполняют керамзитом.
  13. Там, где труба проходит через крышу, кладут влагоотталкивающий слой и прокладывают уплотнитель.
  14. После этого на трубу одевают колпак, защищающий ее от осадков.

Методы прочистки трубы

О степени засорения дымоотводящего прохода можно судить по появлению дыма и неприятного запаха внутри помещения, кроме этого ухудшается тяга. В этот момент настоятельно рекомендуется прочистить трубу своими силами. Нужно знать, как прочистить трубу в бане правильно. Зачастую, чтобы это проделать, достаточно протопить печь особым сортом дров, или прибегнуть к использованию специального инструмента.

Бывают случаи, когда нужно прибегнуть к механическому методу очистки. Понадобится специальный скребок и щетка с жесткой щетиной и имеющая звеньевую ручку. Чистка трубы начинается с крыши, что влечет за собой попадание большого объема сажи в помещение. Поэтому специалисты советуют укрыть топку толстой тканью, закрыть все двери и окна, и укрыть мебель.

Существует более простой метод очистки – осиновыми дровами. Они выделяют много тепла, что увеличивает тягу – происходит самоочищению трубы. Рекомендуется осуществлять очистку такими дровами единожды в год.

Проводить очистку можно и химикатами, но это, естественно, может привести к загрязнению окружающей среды.

Итог

В этой статье мы определились с тем, как сделать проход трубы через потолок бани. Процесс этот весьма прост, но требует от мастера особого внимания и аккуратности. Игнорирование недочетов в строительных работах зачастую приводят к последующему попаданию дыма в баню и иным неприятностям.

Если вы все же решились на сооружение дымохода своими руками, проконсультируйтесь со специалистами сначала, чтобы, имея полученные знания, произвести монтаж трубы правильно и обеспечить последующее функционирование бани на высочайшем уровне.

Вырезание отверстия в крыше - Установка вентиляционной трубы - Сделай сам

Святой Толедо! Это страшная работа для домашнего мастера. Подумай об этом. Вы проделываете дыру в единственном, что защищает ваш дом от бесконечного потока самой разрушительной силы, которую природа должна бросить на ваше самое важное и дорогое вложение: воду. Но не волнуйтесь. Как и в большинстве случаев домашнего ремонта, в этом нет ничего сложного. Однако, если вы сделаете это плохо, это может стоить вам тысячи повреждений водой.

Вы можете найти другое нарушение кодекса? Он синий и без крышки.

Один друг попросил меня помочь ему избавиться от запаха из канализации, который приходил и уходил с тех пор, как он жил в своем доме. Я знаю, тебя могло просто вырвать немного во рту. Это была одна из тех вещей, когда, когда становилось достаточно плохо, чтобы нанять кого-нибудь, чтобы это исправить, это уходило на несколько месяцев. Затем я завел этот блог, и он все такой: «Может, этот парень знает, как это исправить».

Порывшись в лазарете и на чердаке, мы обнаружили виновника.Какой-то сантехник A-hole (да, многие профессионалы - A-hole, которые не делают свою работу профессионально) установил канализационное отверстие, которое выходило прямо на чердак. В свою защиту они установили вентиляционный фильтр для пропускания кода. Плохо. Дело вот в чем: всякий раз, когда вы запускаете сток в канализацию, вам необходимо запускать сток канализации вверх и наружу. При хорошо спланированном новом строительстве или ремонте вы можете соединить эти вентиляционные отверстия вместе, чтобы свести к минимуму количество труб, выходящих из крыши. В безумных старых домах, которые мы любим, часто из крыши выходят трубы многих поколений.Самые старые - чугунные. Новые вентиляционные трубы изготовлены из ПВХ. Нам нужно было закончить работу этого старого сантехника.

Новый удлинитель вентиляционной трубы

Первое, что нам нужно было сделать, это удалить старую муфту из ПВХ, чтобы можно было добавить новую. Единственный способ отделить склеенный ПВХ - это разрезать его. Тот ПВХ «клей», который вы видели, на самом деле не является клеем. Это растворитель, который немного растворяет ПВХ и химически сваривает две детали. Их нельзя разделить после того, как это произошло.Мы использовали небольшую ручную пилу, чтобы удалить старую муфту, затем надели новую удлинительную трубку на старую трубу. Как вы можете видеть на фотографии, мы наклонили его вверх с помощью двух колен под углом 45 градусов, чтобы отверстие в крыше было немного выше по скату крыши.

После того, как мы подключили удлинитель трубы, мы выяснили, где новая вентиляционная труба должна будет проходить через крышу, используя кусок древесины, удерживаемый заподлицо с трубой. Там, где обрезки древесины попадали в основание крыши, мы просверливали отверстие прямо наружу.Стандартная практика - забивать гвоздь, но мой друг решил использовать дрель.

Мы спустились по чердачной лестнице, поднялись по лестнице на крышу в поисках сверла, как маленькие дети, охотящиеся за пасхальными яйцами. Ура! После того, как мы нашли долото, мы начали отделять битумную черепицу и вырезать место для фланца.

Фланец должен плотно прилегать к вентиляционной трубе и проходить под как можно большим количеством слоев черепицы.Кроме того, фланец должен быть открыт только на нижней половине (верхняя половина должна быть покрыта черепицей). Битумная черепица в новом состоянии является хрупкой, поэтому мы были очень осторожны, чтобы не повредить черепицу, в которой мы не нуждались. Они не были новыми, так что это потребовало некоторой осторожности.

После того, как черепица была подготовлена ​​и несколько гвоздей были удалены (приподнимите черепицу и вытащите все гвозди, которые препятствуют скольжению вашего фланца), мы использовали дрель, чтобы сделать пилотное отверстие, а затем лобзик, чтобы вырезать круг примерно размером с нашу трубу.Отверстие должно быть выше диаметра трубы, так как труба не проходит через крышу под перпендикулярным углом.

Теперь, когда дыра была вырезана, мой друг побежал вниз по лестнице на чердак, чтобы мы могли подсоединить вентиляционную трубу к крыше. Это может быть немного сложно и потребует некоторых корректировок и повторной подгонки черепицы, чтобы все заработало. Не переживайте. Это нормально. После того, как труба прошла через фланец и фланец оказался под черепицей, мы использовали кровельные гвозди, чтобы прикрепить фланец к крыше.

Используйте кровельные гвозди для крепления фланца к крыше

Но подождите! Мы просто проводили все это время, стараясь не повредить черепицу, а потом тупо вбивали в них гвозди!?! Разве это не дыры в крыше. Да. Это. Но именно поэтому они делают кровельную смолу, возможно, самый мерзкий материал на земле. Носите старую одежду, потому что, как только она коснется вашей одежды, все кончится. Они разорены. Мы купили тюбик дегтя (вам нужен пистолет для герметика) и использовали его, чтобы приклеить верхнюю черепицу, покрыть шляпки гвоздей, запечатать все края и заделать несколько других отверстий на крыше, которые начали трескаться.Этот материал также отлично подходит для герметизации протекающих желобов или любых других мест, где протекает вода.

Я знаю, что это уродливо. После нанесения смолы используйте кусок гонтовой черепицы или дерева, чтобы немного разгладить ее. Это действительно противно, так что не используйте палец или что-нибудь, что вы планируете сохранить. Спасибо за чтение - Робби

Новый кровельный люк, залит смолой.

Нравится:

Нравится Загрузка ...

Связанные

Отвод вентилятора для ванной на чердак (Мое подробное руководство)

Следует ли отводить воздух из шланга вентилятора для ванной на чердак? Если да, то как это делается?

Во время осмотра дома я обнаружил, что многие вентиляционные отверстия в ванных комнатах неправильно установлены на чердаках.

Плохо вентилируемый вентилятор для ванной может привести к повреждению от влаги, появлению плесени и другим проблемам - но это можно сделать правильно, выполнив несколько важных шагов.

Из этой статьи вы узнаете ...

  • Почему никогда не следует заканчивать вентиляционное отверстие в ванной на чердаке
  • Как правильно вывести воздух из вентиляционного канала наружу с по на чердак
  • Настоящая причина, по которой вы следует изолировать вентиляционную трубу ванной комнаты, находящуюся на чердаке.
  • Почему плесень является настоящим виновником вентиляции чердака ванной комнаты
  • Почему избыток влаги на чердаке может привести к ухудшению качества воздуха

Могу ли я вывести вентилятор на чердак?

Нет, не следует выпускать вентилятор для ванной прямо на чердак.Тем не менее, вы можете выпустить вентилятор с по на чердак, когда он заканчивается на крыше или фронтоне.

Кажется, такое простое решение, просто оставьте вентиляционный шланг в ванной на чердаке. В любом случае, это все на открытом воздухе, верно?

Позвольте мне сказать вам: неправильное закрывание вентиляционной решетки на чердаке может привести к «непредвиденным последствиям» - и строители прекратили эту плохую практику много лет назад. До 90-х годов строители обычно выносили ванные комнаты на чердаки.

Во время осмотра дома я все еще часто вижу вентиляционные отверстия в ванной, выходящие прямо на чердак - извергающие влагу.

Проблема с этим подходом заключается в том, что вся влага из воздуха попадает на деревянную обшивку, изоляцию, деревянные стропила и балки потолка, что может привести к росту плесени и гниению. Особенно в холодные месяцы избыточная влага из вентиляционных отверстий в ванной может накапливать иней на нижней стороне обшивки крыши, и в конечном итоге этот лед растает и просочится на изоляцию и потолок из гипсокартона.

Читайте также: Какие лучшие вентиляторы для ванной с датчиками влажности?

Иногда, когда мы делаем работу своими руками, например устанавливаем вытяжной вентилятор, мы тратим много времени и денег, а затем нанимаем профессионала, который исправит наши ошибки.Вот почему я создал свой инструмент поиска подрядчиков, чтобы мои читатели могли бесплатно получать расценки от местных электриков, имеющих лицензию и прошедших предварительную проверку.

Я приглашаю вас хотя бы ознакомиться с ценами от нескольких надежных электриков - это не является обязательным - и тогда вы сможете решить, продолжать ли работу своими руками. Получите бесплатные расценки с помощью моего инструмента поиска подрядчиков прямо здесь.

Как правильно вывести вентилятор из ванной на чердак?

Правильный способ отвода воздуха из вентилятора для ванной комнаты через чердак - это выход либо на крышу, либо на фронтальную стену.

В любом случае вентиляционное отверстие должно выходить прямо наружу и устанавливаться вместе с крышкой вентиляционного колпака. Вентиляционный колпак будет иметь небольшую заслонку, которая открывается, когда воздух выходит через вентиляционное отверстие, но в остальное время она остается закрытой.

Заслонка предотвращает попадание наружного воздуха в дом, когда вентиляция в ванной не открыта. Заслонка также предотвратит гнездование птиц в вентиляционном отверстии ванной комнаты, что является очень распространенным явлением.

Птичье гнездо в вентиляционной трубе в ванной значительно снижает или полностью устраняет эффективность вытяжного вентилятора в ванной.Также важно отметить, что если вы устанавливаете вентиляционную крышку на крыше для сушилки для одежды , вы должны удалить металлический экран, потому что он будет захватывать ворсинки и может стать причиной пожара.

Лучшая крышка вентиляционных крыш от Builder

Крышки вентиляционных отверстий

Также важно отметить, что крышки вентиляционных крышек для крыши представляют собой другой и специализированный тип крышек. Нельзя просто взять обычную крышку капота и установить ее на крышу. Крыши сделаны из металла и , они намного прочнее и дороже.

Моя любимая крышка вентиляционного колпака для крыш - это Builder's Best Roof Vent Cap , потому что она покрыта порошковой краской и оцинкована, что действительно важно, когда она находится на крыше. Он также поставляется с необходимой заслонкой, а также предварительно просверленными отверстиями для упрощения установки.

Читайте также: Как заменить вентилятор в ванной без доступа на чердак

Сколько будет стоить вентиляция через чердак?

Самой дешевой частью установки новой вентиляции в ванной, вероятно, будут расходные материалы.Вы можете получить 25-футовую изолированную вентиляцию для ванной и крышку всего за 70 долларов.

Большая часть затрат будет связана с оплатой труда. Кроме того, если вы выводите вентиляцию на крышу, то потребуется кровельщик, который будет стоить дороже, чем если бы вы выходили на фронтальную стену или перекрытие.

Установка нового вентиляционного отверстия на чердаке будет стоить по бюджету около 200 долларов только на оплату труда и может достигать от 500 до 750 долларов, если это сложное вентиляционное отверстие, выходящее на крышу.

Если вы хотите найти кровельщика, вы можете воспользоваться моим инструментом поиска подрядчиков , потому что он предоставит вам бесплатные расценки от местных кровельщиков, прошедших предварительную проверку.

Как насчет вентиляции в потолке на чердаке?

Несмотря на то, что я не предпочитаю эту установку, можно направить вентилятор в ванной прямо в вентиляционное отверстие на потолке. Таким образом вы избежите проблем с кровлей и связанных с этим рисков утечки.

Обратной стороной вентиляционных установок софита является то, что они могут частично нарушать воздушный поток вентиляции под потолком. Вентиляционные отверстия под потолком работают, потому что более теплый воздух чердака (по сравнению с наружным) поднимается вверх, и он создает эффект всасывания при работе в тандеме с коньковым вентилем.

Dundas Jafine Vent Cover

Кроме того, избыток влаги может вызвать повреждение древесины и рост плесени.

Однако, если домовладелец действительно хочет закрыть вентиляционное отверстие на потолке, я рекомендую использовать специально изготовленную вентиляционную крышку потолка.

Эти крышки вентиляционных отверстий для ванных комнат предназначены для установки на вентиляционные отверстия под потолком. Мне нравится Dundas Jafine Soffit Vent Cove r , потому что он имеет подпружиненный демпфер (заслонку) с утопленным креплением, поэтому он гармонирует с вентиляционным отверстием потолка.

Могу ли я выпустить воздух из моей ванной комнаты на коньковый вентиль?

Еще одна очень распространенная вещь, которую я вижу во время домашних осмотров, - это то, что вентиляция в ванной выходит чуть ниже коньковой вентиляции. Это, вероятно, лучше, чем выпускать воздух через вентиляционное отверстие под потолком, но это все равно может вызвать проблемы.

Когда воздух на чердаке теплее, чем снаружи, этот поднимающийся на чердаке воздух питает естественную вентиляционную систему софита и конька. Он создает эффект всасывания и втягивает более холодный наружный воздух из потолков, поднимающийся через вентиляционное отверстие конька.

Кроме того, вентиляционное отверстие всегда заканчивается на несколько дюймов НИЖЕ гребня, поэтому, когда он выходит, весь воздух не выходит прямо наружу. Большая часть воздуха отскакивает от края вентиляционного отверстия и деревянной обшивки. Таким образом, попадание воздуха в вентиляционное отверстие конька все еще может привести к росту плесени и повреждению древесины.

Читайте также: Какие самые лучшие Ultra Тихие Вытяжные вентиляторы для ванной комнаты?

Как предотвратить попадание влаги из ванной на чердак?

Когда вентиляционная труба в ванной проходит длинный горизонтальный проход на чердаке, всегда существует риск образования конденсата или капель воды.Я всегда рекомендую установить изолированное вентиляционное отверстие для ванной комнаты , которое представляет собой обычное вентиляционное отверстие, окруженное изоляцией из стекловолокна.

Это значительно поможет снизить вероятность образования конденсата, который может привести к повреждению гипсокартона или появлению плесени.

Изолированный гибкий воздуховод Dundas Jafine

Конденсация образуется, когда встречаются две разные температуры - например, холодный напиток в очень жаркий день - капли воды образуются на внешней стороне стекла.

Если направить теплый воздух из помещения через вентиляционное отверстие в ванной, когда чердак очень холодный, может образоваться вода.Помимо изоляции вентиляционного отверстия в ванной, вы должны избегать U-образных изгибов вентиляционного отверстия, поскольку это позволит конденсату с внутренней стороны вентиляционного отверстия стекать в нижнюю точку вентиляционного шланга.

Я рекомендую Dundas Jafine Insulated Flex Duct , потому что он обернут изоляцией из стекловолокна и имеет внешний пароизоляционный слой, который поможет предотвратить проблемы с конденсацией. Dundas Jafine представляет собой воздуховод диаметром 4 дюйма и длиной 24 фута.

Читайте также: Какие самые лучшие вытяжные вентиляторы для ванной со светодиодной подсветкой?

Иногда, когда мы делаем работу своими руками, например устанавливаем вытяжной вентилятор, мы тратим много времени и денег, а затем нанимаем профессионала, который исправит наши ошибки.Вот почему я создал свой инструмент поиска подрядчиков, чтобы мои читатели могли бесплатно получать расценки от местных электриков, имеющих лицензию и прошедших предварительную проверку.

Я приглашаю вас хотя бы ознакомиться с ценами от нескольких надежных электриков - это не является обязательным - и тогда вы сможете решить, продолжать ли работу своими руками. Получите бесплатные расценки с помощью моего инструмента поиска подрядчиков прямо здесь.

Правда о вентиляции в ванной на чердаке

Вентилятор для ванны можно удалить через чердак, но должен заканчиваться снаружи.

Я бы солгал, если бы сказал вам, что это вызовет проблемы, это может быть совершенно нормально. Фактически, я видел множество домов, в которых еще не было следов плесени, когда вентилятор для ванны вентилировался неправильно.

Несколько возможных проблем

Однако есть несколько реальных потенциальных недостатков , когда вентиляционное отверстие в ванной неправильно закрывается на чердаке:

  • Рост плесени
  • Гниль древесины и структурный износ
  • Влажный воздух в ванной всасывается обратно в интерьер дома
  • Избыточная влага привлекает грызунов и вредителей

Системы заземления Пневматические стержни и медные ленточные проводники Крышная оконечная сеть

Опубликовано 11 июня 2018 г.

Земляные ленты - неизолированные и покрытые медные ленты



Медные ленты заземления

Thorne & Derrick International, ведущий поставщик и дистрибьютор медных заземляющих лент, производимых AN Wallis и ABB Furse, дает обзор роли и взаимосвязи заземляющих лент и пневматических стержней в конструкции систем молниезащиты для концевой заделки крыш. Сети в соответствии с британским стандартом BS EN 62305.

Сеть оконечных устройств на крыше

Концевая сеть крыши может быть скрыта под черепицей или облицовкой при условии, что воздушные стержни / ударные подушки выступают над черепицей или облицовкой (см. Ниже Рисунок 15).

Пневматические стержни следует выбирать в зависимости от метода защитного угла. Ударные площадки должны быть предусмотрены в соответствии с шагом сетки.

Система молниеприемника обычно состоит из пневматических стержней, плоских ленточных проводов, таких как медные заземляющие ленты , в сетке или, в некоторых конструкциях, из цепного провода (в случае изолированной СМЗ), разработчик системы заземления может воспользоваться тремя способами. определить систему молниеприемника в LPS, каждая из которых соответствует стандарту BS EN 62305.

Конструкция заземления основана на одном из трех уже описанных вариантов: катящаяся сфера, защитный угол или варианты сетки, каждый метод имеет разные критерии для сети крыши.

По возможности должна быть расположена сеть молниеприемника:

  • По углам дома
  • В наиболее открытых точках здания
  • Как можно ближе к краю здания (на стене парапета обычно как можно ближе)

Кровельная сеть должна проходить по наиболее прямому маршруту с минимальными изгибами.Если кровельная черепица не проводит ток, проводник молниеприемника может быть размещен либо под черепицей, либо над ней (всегда предпочтительно сверху). Если проводник расположен под черепицей, следует использовать вертикальные наконечники или плоские ответные планки. с шагом не более 10 метров для пневматических штанг и 5 метров для ответных планок (соответствует классу LPS).

Концевая сеть на крыше, скрытая под черепицей или облицовкой, при условии, что воздушные стержни или ударные подушки выступают над черепицей или облицовкой

В случаях, когда два горизонтальных проводника молниеприемника СМЗ расположены параллельно над горизонтальной базовой плоскостью, расстояние, на которое катящаяся сфера проникает ниже уровня проводников в пространстве между горизонтальными проводниками, составляет:

Где

p = расстояние проникновения r = радиус катящейся сферы

d = расстояние между двумя параллельными воздуховодами

стержни или проводники

Расстояние проникновения (p) должно быть меньше высоты воздуховода / проводника над поверхностью крыши / базовой плоскостью (ht) за вычетом высоты защищаемых объектов.

[BS EN 62305-3, E4] p = r - (gr2 - (d / 2) 2

Защита для автостоянок с открытой крышей

Защита автостоянки с открытой крышей

Для конструкций автостоянок, где крыша представляет собой открытую парковочную зону (как показано на рисунке 17) для автомобилей, обычно окруженных парапетной стеной, не рекомендуется иметь какие-либо проводники на крыше, поскольку по ним постоянно проезжают и ходят на.

В этих обстоятельствах стандарт разрешает использование пневматических стержней на стене парапета с сеткой на крыше, скрытой между краями примыкающих плит или заложенной в бетон, с установленными ударными подушками, видимыми над асфальтом или бетоном.

Люди и транспортные средства на этой стоянке находятся над системой молниезащиты и не защищены от молнии.

Если необходимо защитить верхний уровень автостоянки, можно спроектировать пневматические стержни, контактный трос и естественные мачты, такие как фонарные столбы, чтобы обеспечить улучшенную защищенную зону.

Потенциальный риск ступеньки и прикосновения на верхнем уровне автостоянки можно преодолеть, если крыша будет сделана из железобетона с соединенной между собой арматурной сталью с непрерывностью, обеспечиваемой сваркой или зажимом.

Кондукторы на крыше

Проводящие кровельные приспособления, такие как блоки переменного тока, находящиеся вне зоны защиты, можно игнорировать, если их высота меньше 300 мм, или если она меньше 1 м / 2, или меньше 2 м в длину.

Непроводящие кровельные приспособления за пределами зоны можно игнорировать, если их высота меньше 500 мм.

Проводящее приспособление, такое как трубы или кондиционер, нуждающееся в защите, должно быть защищено системой молниеприемника, рис. 18.Если это невозможно, на токопроводящих установках могут быть установлены изолированные части, длина которых не менее чем в два раза превышает указанное расстояние. [BS EN 62305-3, E5.2.4.2.4]

Проводящие приспособления, такие как трубы или блоки кондиционирования воздуха, должны быть защищены системой молниеприемника.

Когда непроводящий дымоход выходит за пределы защитной зоны системы молниеприемника, он должен быть защищен с помощью стержней молниеприемника или проводников молниеприемника.Стержень молниеприемника на дымоходе должен быть такой высоты, чтобы весь дымоход находился в пределах защитного пространства стержня.

[BS EN 62305-3, E 5.2.4.2.4]

Металлические кровельные приспособления должны быть прикреплены к системе молниеприемника, когда невозможно обеспечить необходимый зазор для соблюдения разделительного расстояния.

[BS EN 62305,3, E5.2.4.2.4]

Электропроводящие электроприборы и арматура на крыше - одни из самых сложных проблем, с которыми сталкивается проектировщик СМЗ, если требования стандарта BS EN 62305-3 полностью выполняются, а система полностью соответствует требованиям.См. Рисунок 19.

Для полного соответствия BS EN 62305

  • Металлические кровельные приспособления, такие как кондиционеры, должны попадать в зону защиты, предлагаемую в соответствии с углом защиты (или методом катящейся сферы).
  • Агрегаты также должны выдерживать безопасное расстояние между приспособлением и защитным молниеприемником для предотвращения опасного искрения (не требуется, если металлические приспособления механически и электрически неразрывно связаны с конструкцией).

На практике этого очень трудно добиться, учитывая, что в среднем многоквартирном доме иногда бывает многолюдно.

Защитные приспособления, которые не выдерживают прямого удара по корпусу

В этом случае кожух не имеет достаточной площади поперечного сечения для соответствия требованиям стандарта по толщине, в этих случаях должна быть установлена ​​система молниеприемника, закрывающая эти блоки.

Между устройством и молниеприемником должно быть расстояние, чтобы предотвратить искрение между молниеприемником и устройством в случае удара молнии.

Если невозможно выполнить требования BS EN 62305, молниеприемник должен быть установлен, а приспособление должно быть прикреплено к проводнику, соединяющему молниеприемник.

Услуги от светильника, входящего в здание, должны быть подключены к эквипотенциальной шине и защищены путем установки устройства защиты от перенапряжения типа 1.

Защитные приспособления, выдерживающие прямой удар по корпусу

Здесь есть возможность рассмотреть возможность использования корпуса самого приспособления как части сети молниеприемника, аргумент против заключается в том, что электромагнитные эффекты от прямого удара молнии, вероятно, будут сильнее, чем если бы приспособление было защищено в воздухе оконечная сеть.

Если кожух используется как часть сети молниеприемника:

  • Приспособление должно быть подключено к сети молниеприемника при входе в здание и подключено к шине уравнивания потенциалов
  • Любая броня или экран должны быть подключены к шине уравнивания потенциалов, а их жилы под напряжением должны быть подключены к той же шине с помощью SPD.

Можно утверждать, что это вводит удар молнии в здание, но альтернативой этому подходу было бы обеспечение изоляции всех механических устройств на входе в здание и разделение кабелей, оснащенных SPD, что в большинстве случаев не практичный.

Электромонтаж вне зоны защиты

Если просто невозможно разместить антенные мачты, спутниковые антенны и другое электрооборудование в пределах зоны защиты, они должны быть подключены к СМЗ как минимум в двух местах.

Маловероятно, что все кабели и другие приспособления войдут в здание в одном и том же месте, поэтому все токопроводящие оболочки и токопроводящая механическая защита должны быть прикреплены к молниеприемнику с помощью общей шины заземления .

Молниезащита сооружений, покрытых грунтом

Конструкции со слоем почвы на крыше, где люди не присутствуют регулярно, должны быть оборудованы сетчатой ​​системой молниеприемника, расположенной поверх почвы. Практически можно было установить постоянную фиксированную сетку. В качестве альтернативы можно использовать молниеприемные стержни, расположенные в соответствии с методом катящейся сферы или защитного угла и соединенные заглубленной сеткой, см. BS EN 62305-3, E.5.2.4.2.8.

При вероятном присутствии людей под почвой должна быть установлена ​​сетка 5 x 5 м для защиты от скачкообразных потенциалов, но на практике потребуются визуальные предупреждения для населения, запрещающие находиться в этом районе в случае грозы.

В случае подземных бункеров, содержащих взрывчатые вещества, должна быть установлена ​​взаимосвязанная изолированная СМЗ, а также сетка.

Естественные компоненты как часть сети воздушного терминала

Ниже перечислены все допустимые компоненты сети молниеприемника в LPS согласно BS EN 62305.

Металлические листы

  • При условии наличия надежного и долговечного электрического соединения между различными частями и без изоляции.
  • Толщина металлического листа соответствует минимальным размерам, указанным в таблице 1
  • R разрешено использовать эти металлоконструкции, но маловероятно, что какой-либо проектировщик согласится с проколом мембраны в случае прямого удара, поэтому по периметру должно быть установлено как минимум пневматические стержни.
  • Металлоконструкции крыши, перил, фонарей, резервуаров для воды, покрытий при условии, что металлоконструкции соответствуют минимальным размерам, указанным в Таблице 1
  • Могут рассматриваться даже трубы и резервуары, по которым транспортируются горючие материалы, при условии, что они построены из материала с толщиной не меньше, чем допускает стандарт (подробная информация [BS EN 623053, Приложение E]

Если металлический парапет будет использоваться как часть сети молниеприемника, он должен быть как электрически, так и механически непрерывным, минимальная толщина должна соответствовать размерам, указанным в таблице 1 и на рисунке 23.

Таблица 1

Материал для LPS уровней I - IV Предотвращает проколы, горячие точки или воспламенение (минимальная толщина мм (ta)) Только для металлических листов, для которых не важно предотвращение проколов, горячих точек или возгорания. Требуемая минимальная толщина, мм (ta)
Свинец 2,00
Нержавеющая сталь 4 0.50
Титан 4 0,50
Медь 5 0,50
Алюминий 7 0,65
цинк 0,70

Если металлический парапет крыши не используется в сети молниеприемника, его следует прикреплять через каждые 20 метров по всей длине и к каждому токоотводу (или на расстоянии между токоотводом).

Токопроводящие металлические предметы над поверхностью крыши и проходящие через конструкцию крыши должны быть прикреплены к сети молниеприемника . , примерами этого может быть резервуар для воды с трубопроводом, проходящим через крышу в конструкцию.

Пример земельных облигаций Уоллиса

Thorne & Derrick International

Свяжитесь с нами, чтобы обсудить все ваши требования к заземлению подстанции , соединению и оконцовке кабелей для установки высоковольтных кабелей низкого и среднего напряжения, медных заземляющих лент и инфраструктуры, включая распределительные устройства, трансформаторы и электрическое оборудование до 33 кВ.

Категории продуктов : Уплотнения воздуховодов | Кабельные зажимы | Кабельные вводы | Электробезопасность | Защита от дугового разряда | Инструменты для соединения кабелей | Кабельный тягач | Заземление | Стойки питателя | Кабельные муфты LV | Соединения и концевые муфты MV HV

Крупнейшие запасы медных лент для заземления в Великобритании

Земляные стержни | Земляные стержни | Коврики заземления | Зажимы заземления - изготовлены из меди с высокой проводимостью AN Wallis и поставляются Thorne & Derrick

Дополнительная литература


.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
