Радиаторы отопления для деревянного дома

Деревянные дома — тип жилых сооружений, для строительства которых используют экологически чистое сырье. Они возводятся из бревен или бруса и отличаются благоприятным воздействием на человека и его самочувствие. Эксплуатационные свойства древесины способствуют созданию уникального микроклимата в помещениях.

Для поддержания нужной температуры необходимо правильно подобрать тип отопительной системы и ее конструктивные элементы.

Какими должны быть радиаторы в деревянном доме, определяют особенности материала здания и характеристики сети обогрева.

ТМ Ogint предлагает батареи отопления в широком ассортименте, комплектующие детали для и монтажа и необходимую трубопроводную арматуру. Все элементы для сборки сети обогрева рассчитаны на эксплуатацию в условиях РФ и соответствуют требованиям европейских стандартов.

Особенности выбора радиаторов

Собираясь установить батареи в деревянном доме, нужно учитывать сезонную подверженность натурального материала к усадке.

Изменение геометрии стен и возможные деформации весной или осенью могут повлечь повреждения труб сети обогрева. Чтобы избежать этого и предупредить нежелательные последствия, стояки отопления в деревянном доме закрепляют с помощью скользящих соединений. Благодаря такой фиксации трубы свободно перемещаются на коротком отрезке, сохраняя герметичность сети.

Обычно деревянные дома представляют собой частные малоэтажные постройки с автономной системой отопления. В качестве источника питания сети желательно использовать газовый или электрический котел, поскольку оборудование на твердом и жидком топливе требует дополнительных мер безопасности.

При выборе батарей для обогрева деревянного дома нужно учитывать следующие факторы:

• вид и характеристики теплоносителя;
• величину давления в коммуникациях и максимальную температуру;
• коэффициент теплоотдачи радиаторов;
• стоимость отопительных приборов.

Давление в автономной отопительной сети зависит от циркуляции рабочей среды по трубам. Циркуляция может быть естественной или принудительной. Максимальная величина давления обычно не превышает 4-5 бар. Кроме того, в таких системах исключено возникновение гидравлических ударов, а параметры и состав теплоносителя можно регулировать. Поэтому при выборе радиаторов для автономных систем нет строгих ограничений. Какие лучше батареи приобрести для деревянного дома, зависит от интенсивности эксплуатации отопительной сети и предпочтений владельцев недвижимости.

Виды и характеристики радиаторов

ТМ Ogint реализует чугунные, алюминиевые и биметаллические батареи. Каждый вид отопительных приборов имеет свои преимущества и недостатки.

Чугунные

Радиаторы из чугуна надежны и долговечны, отличаются устойчивостью к появлению коррозии и способны выдерживать до 12 бар. Они сохраняют функциональность в течение 50 лет и не чувствительны к составу теплоносителя, но имеют низкий уровень теплоотдачи и значительный вес. Чугунные батареи характеризуются высокой тепловой инертностью, поэтому при их монтаже в частном доме следует использовать терморегуляторы.

Они позволяют поддерживать нужную температуру в помещениях и предотвращают перегрев древесины.

Алюминиевые

Алюминиевые радиаторы отличаются высокой тепловой мощностью и привлекательным дизайном. Однако в интерьере, где преобладают натуральные материалы и обстановка подобрана в стиле эко, кантри или прованс, такие батареи смотрятся чужеродно. Чтобы избежать дисгармонии, их закрывают специальными экранами. Алюминиевые радиаторы подвержены коррозии, поэтому при их установке необходимо следить за качеством теплоносителя и поддерживать кислотность рабочей среды в пределах pH 7-8.

Биметаллические

Биметаллические батареи выдерживают до 20 бар и устойчивы к гидравлическим ударам, поэтому чаще всего востребованы при монтаже централизованных сетей отопления в многоквартирных домах. Их можно купить и для автономной системы в частном доме большой площади, где уровень теплоотдачи радиаторов позволит сэкономить на обогреве помещений. Высокая стоимость биметаллических батарей компенсируется длительным сроком эксплуатации, который составляет до 20 лет, и отсутствием склонности к появлению коррозии.

Трубопроводная арматура: неотъемлемый атрибут сети обогрева

Для эффективного функционирования отопительной сети и радиаторов следует предусмотреть монтаж трубопроводной арматуры. ТМ Ogint предлагает следующие устройства, которые нужно поставить на батареи:

• краны Маевского. Они помогут избежать скопления воздуха в системе и обеспечат равномерный нагрев всех отопительных приборов;
• терморегуляторы. Используются для контроля температурного режима в помещениях;
• запорные клапаны. Позволяют проводить ремонтные и профилактические работы отдельных радиаторов, независимо от вида схемы и разводки сети обогрева.

С помощью продукции ТМ Ogint можно собрать надежную, экономически выгодную и долговечную систему отопления для частного дома из натурального дерева.

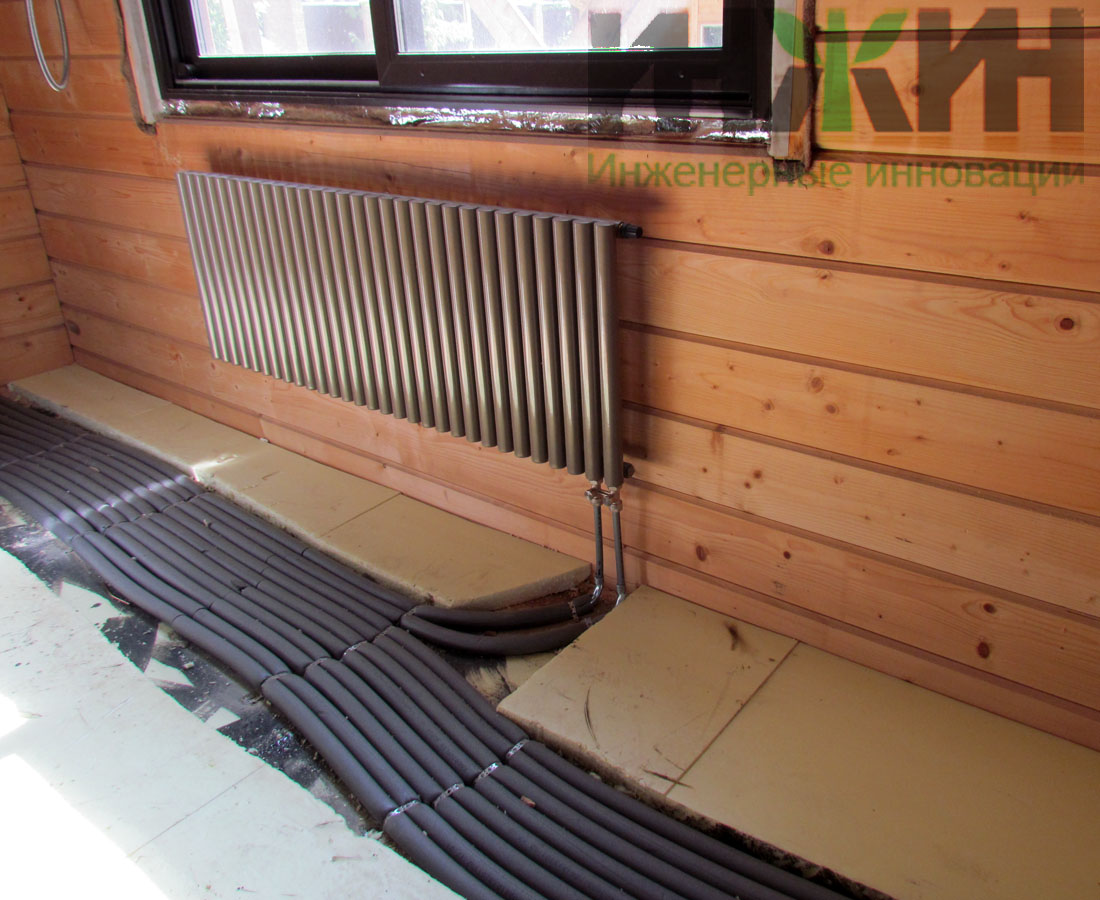

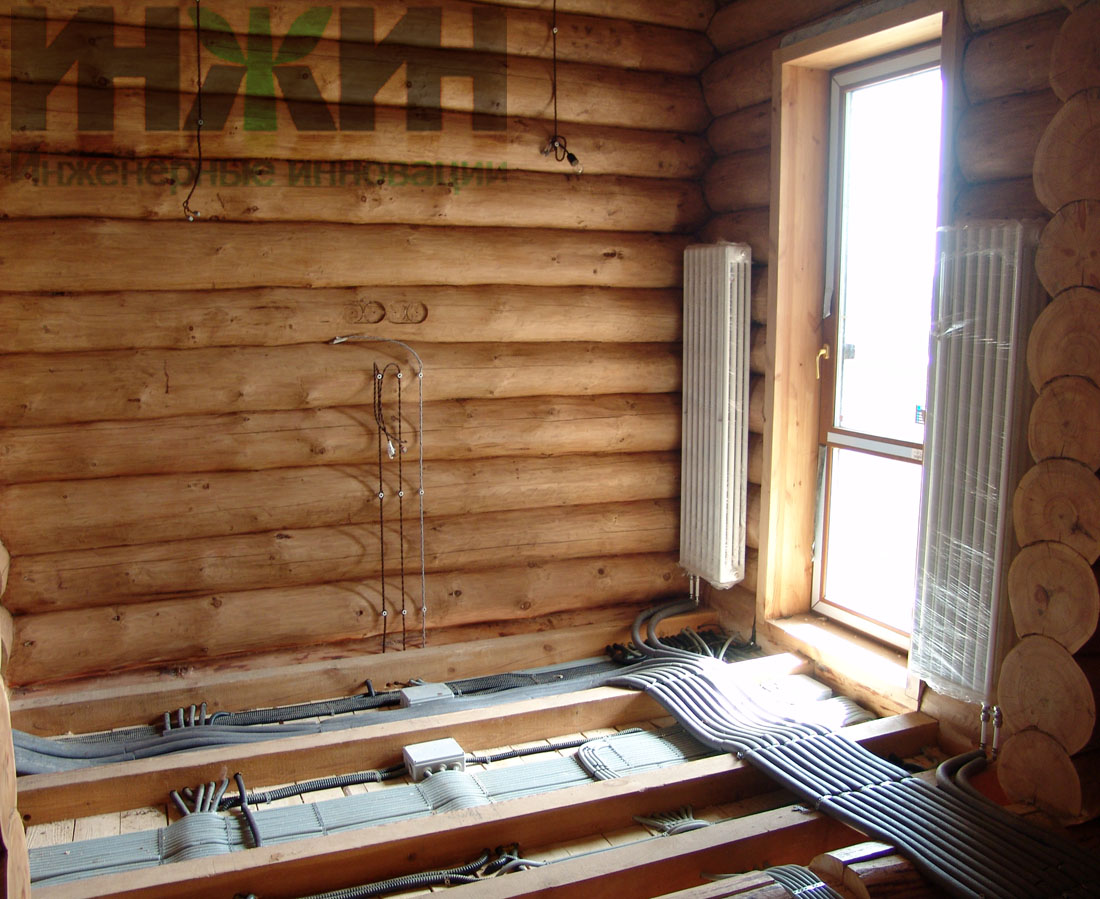

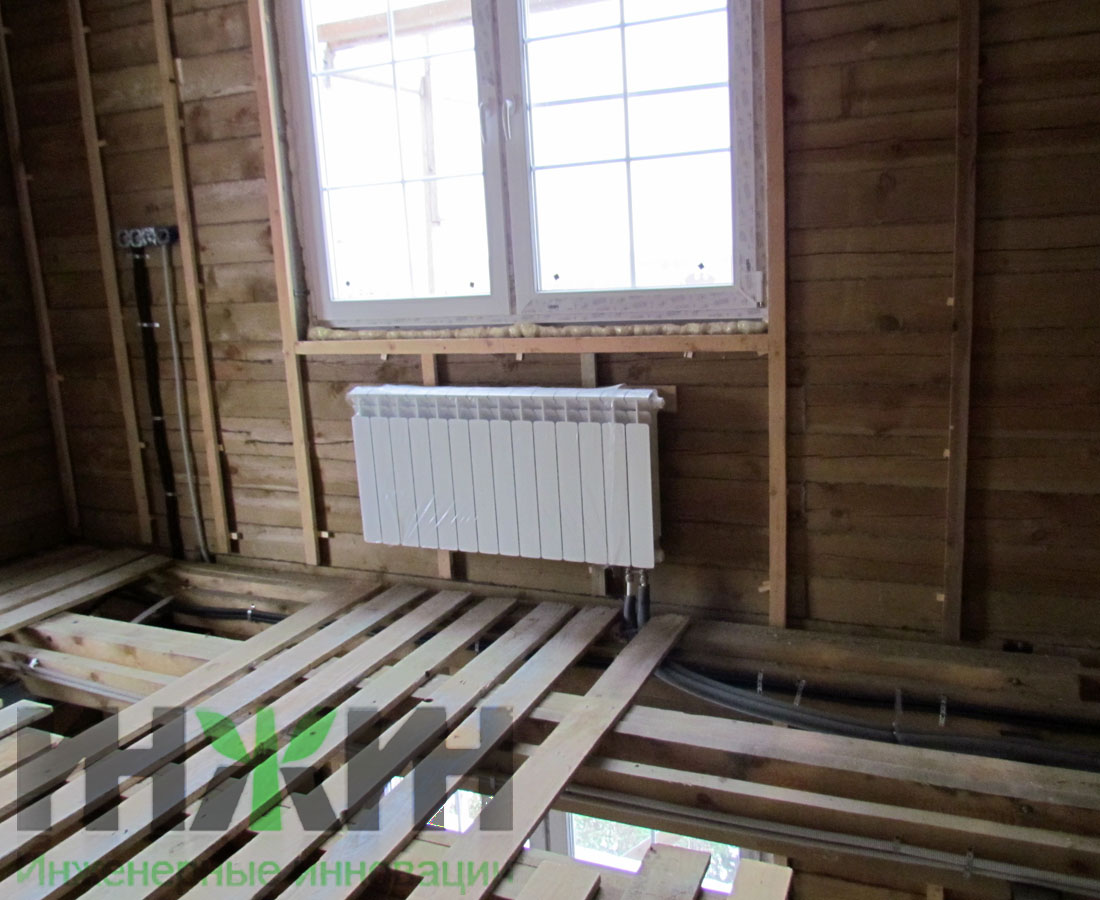

Установка радиаторов в деревянном доме

Комфортность проживания в доме в значительной степени определяется тем, насколько эффективной является система обогрева постройки. Важной ее частью выступают радиаторы отопления в деревянном доме. Необходимо отметить, что в процессе строительства необходимо не только правильно подобрать их вид, но и грамотно рассчитать необходимое количество.

Виды применяемых в деревянных домах радиаторов

Вполне очевидно, что перед тем, как приступать к работам по устройству системы обогрева, необходимо определить, какие радиаторы в деревянный дом лучше приобрести. Сегодня на строительном рынке представлено сразу несколько различных вариантов, отличающихся как по конструкции, так и по материалу изготовления. Облегчить выбор типа радиатора отопления может краткое перечисление их плюсов и минусов:

• Панельные и секционные. Главные преимущества – доступная цена и компактные размеры в сочетании с достаточно высокой теплоотдачей;
• Трубчатые батареи. Обладают более высокой стоимостью, однако, при этом надежнее, долговечнее и, как привило, практичнее;
• Алюминиевые. Плюсы использования материала – малый вес, высокая тепловая мощность, ускоренное нагревание и стильный дизайн. Минус – быстрое остывание;
• Чугунные. Преимущества – долговечность, устойчивость к перепадам давления и температуры, износостойкость, стильный дизайн, длительное сохранение тепла. Недостатки – установка в деревянном доме радиаторов из чугуна требует их ежегодной прочистки;
• Биметаллические. Сочетают достоинства алюминиевых и стальных конструкций. Единственным минусом выступает достаточно высокая цена;
• Стальные. Также обладают серьезной стоимостью, которая компенсируется наличием отменных эксплуатационных параметров и эффективностью использования.

Помимо выбора типа отопительных приборов, крайне важно правильно определить количество радиаторов в деревянном доме. Это напрямую влияет как на эффективность системы обогрева, так и на уровень эксплуатационных расходов.

Расчет количества радиаторов отопления в деревянном доме

Перед тем, как начать выполнение работ по монтажу отопительных приборов, требуется выполнить расчет количества секций радиатора.

Это не составляет особого труда, так как в большинстве случаев используется достаточно простая формула. Она состоит в том, что для эффективного отопления помещения, обеспечивающего комфортность пребывания человека, достаточно мощности в 20 Вт на 1 куб. м. пространства.

В результате расчет радиаторов отопления в деревянном доме осуществляется без каких-либо проблем. Это объясняется тем, что вычислить объем комнаты несложно, а мощность секции указывается в сопроводительных документах на приобретенные батареи. При желании владельца можно заложить небольшой запас, однако, нужно понимать, что это приведет к увеличению расходов на обогрев.

Основные правила монтажа

При выполнении работ по установке радиаторов отопления в деревянном доме следует выполнять несколько достаточно простых правил. Во-первых, нагревательный прибор должен находится на расстоянии не менее 10-15 см от поверхности пола. Во-вторых, минимальная дистанция от верхней части радиатора до подоконника составляет 10 см.

В-третьих, расстояние от боковой поверхности отопительного прибора до стены не должны быть меньше, чем 2 см. Важно отметить, что радиаторы рекомендуется устанавливать под каждым окном, расположенным в помещении. Кроме того, для увеличения эффективности использования приборов поверхность стен может быть оклеена фольгой или каким-либо фольгированным утеплителем. В этом случае тепло отражается внутрь постройки, дополнительно нагревая воздух в комнатах.

27/12/2017

видео-инструкция по монтажу своими руками, особенности конвекторов, твердотопливных котлов, печных отопительных систем, экранов для батарей, решеток на радиаторы из дерева, какое лучше, варианты, схемы, цена, фото

Все фото из статьи

К счастью давно канули в лета те времена, когда печное отопление в деревянном доме, было единственным вариантом. За последние несколько десятилетий обустройство систем обогрева жилища шагнуло далеко вперед.

Сейчас хозяева деревянных строений могут выбирать, какое отопление лучше в деревянном доме и насколько выгодно будет установить ту или иную систему в каждом конкретном случае.

Фото деревянного дома.

Особенности обогрева деревянных строений

В общем и целом организация обогрева деревянных конструкций мало чем отличается от остальных строений. Но дерево, как известно материал живой, поэтому он подвержен сезонным и температурным воздействиям. Особенно это актуально для новых домов, которые дают усадку до 100 мм и более.

Планируя варианты отопление деревянного дома, прежде всего следует решить, какой именно вид обогрева вам необходим. Одно дело, когда речь идет о небольшом дачном домике, в который хозяева наведываются несколько раз за зиму. И совсем другой подход требуется при обустройстве капитального коттеджа с постоянным, круглогодичным проживанием.

Инфракрасная подложка под полом.

Воздушный обогрев

• Говоря о воздушной системе, чаще всего подразумевается классическая деревенская печь или камин. Основным теплоносителем здесь выступает нагретый воздух, который может распространяться по дому, как естественным путем, так и по специально оборудованным каналам. Такая вентиляция чаще всего делается принудительной и достаточно быстро поднимает температуру в помещении до необходимой нормы. (См. также статью Как бороться с грибком в деревянном доме: особенности.)
• Еще одним видом воздушного обогрева является отопление конвекторами в деревянном доме. Сами по себе агрегаты могут питаться от разных видов топлива, но общая схема у них примерно одинакова. Воздух заходит в агрегат снизу и, проходя по воздуховодам, нагревается от металлического кожуха камеры сгорания или электрического ТЭНа.

Воздушный обогрев.

Совет: не все конвекторы выглядят эстетически привлекательно, плюс в некоторых старых моделях есть вероятность получения ожога.
В данном случае деревянные экраны для радиаторов отопления, могут хорошо подойти для маскировки конвекторов.

Схема экрана, который можно сделать своими руками.

• Некоторые эксперты относят обогрев при помощи инфракрасного излучения к воздушному способу. Отчасти они правы, ведь жидкость здесь никак не участвует и батарей, естественно, тоже нет. Но, по своей природе, инфракрасное излучение нагревает предметы, а предметы уже нагревают воздух. (См. также статью Как утеплить стены в деревянном доме: особенности.)

Электрический конвектор.

Положительным моментом в таких системах заслужено считается быстрый прогрев помещения. Если использовать современные конвекторы или электрические нагреватели, то небольшой дом можно нагреть за 15 – 20 минут. Но КПД у таких конструкций не самый высокий, поэтому они зачастую используются в жилищах с периодическим проживанием и на дачах.

Газовый конвектор в доме.

Жидкостный вариант

Название таких систем говорит само за себя, основным теплоносителем здесь выступает жидкость. Чаще всего это обычная очищенная вода, но в дорогостоящих системах типа теплового насоса может закачиваться фреон или другие незамерзающие материалы. Главным плюсом таких систем является их экономность и высокая теплоемкость. Они во много раз эффективнее воздушных конструкций.

Теплоноситель здесь нагревается от котла и, циркулируя по трубам, отдает тепло радиаторам. Количество радиаторов рассчитывается в зависимости от квадратуры помещения и высоты потолков.

Так как давление в системе низкое, батареи отопления для деревянного дома можно использовать любые. Брать чугун, алюминий или предпочесть биметаллические батареи решает хозяин, в зависимости от своих материальных возможностей.

Пластиковая разводка.

Трубная разводка выполняется традиционными материалами. В подавляющем большинстве случаев это пластик, но некоторые хозяева предпочитают использовать медь. Хотя цена медной разводки серьезная, зато она считается едва ли не самой долговечной и выглядит достаточно солидно. Стальные трубы из-за большого веса и сложности монтажа, на данный момент, практически не используются.

Как уже упоминалось, деревянные дома подвержены большой усадке, поэтому разводка зачастую делается внешняя или монтируется в подпол, а также в межэтажные перекрытия. В доме из цельного массива, сделать нишу под радиатор достаточно проблематично, поэтому используются деревянные экраны для батарей отопления.

Экран в виде шкафа с ящиками.

Жидкостные схемы отопления в деревянном доме могут быть однотрубными и двухтрубными. Категорично утверждать, что какая-то из этих систем лучше или хуже не станет ни один специалист.

Просто каждая из них предназначена для своего вида конструкций и имеет как плюсы, так и минусы.

Отопление в двух уровнях.

• Двухтрубная система, безусловно, более функциональна, она подходит как для одноэтажных строений, так и для двухэтажных домов. Еще одним положительным моментом является возможность персонального регулирования температуры на каждом радиаторе или ветке. Но монтировать такие системы несколько сложнее, плюс материала на них уходит на много больше.
• Инструкция по монтажу однотрубной системы своими руками намного проще. По сути, если вы способны самостоятельно собрать простейшую трубную разводку и подсоединить радиатор, монтаж такой конструкции не вызовет у вас затруднений. Но регулировать температуру здесь практически невозможно, плюс такая система больше подходит для одноэтажных строений.

Однотрубная система.

Важно: бывалые мастера при монтаже однотрубной системы рекомендуют увеличивать количество секций радиатора по мере отдаления от нагревательного котла.
Это связано с тем, что теплоноситель естественно остывает при движении в системе.

Чем обогреть дом

Какие бы вы схемы отопления в деревянном доме не выбрали, они должны на чем-то работать и выбор топлива зачастую является одним из самых важных моментов. На данный момент обогревать жилье можно газом, электричеством и нельзя забывать про отопление деревянного дома твердотопливным котлом или обычной печью.

Анализ систем отопления.

Если у вас есть газ

На сегодняшний день использование магистрального газа является едва ли не самым выгодным. Единственные серьезные минусы такого вида топлива – это высокая цена оборудования и достаточно сложная процедура оформления разрешительных документов. Газовые котлы экономичны, они обладают достаточно высоким КПД.

Схема газового котла.

При условии грамотного монтажа и настройки оборудования, такую систему можно запустить в начале сезона и отключить в конце. Работа котла будет осуществляться автоматически, без вашего участия. Вам нужно лишь периодически контролировать и при необходимости вносить коррективы в настройки. Но вся проблема здесь в том, что газ есть далеко не у всех.

Важно: не путайте магистральный газ с баллонным.
Стоимость отопления газом из баллонов или газгольдеров обойдется примерно в такую же сумму, как и обогрев электричеством.
А денег за установку и разрешения вы заплатите намного больше.

Газовые баллоны.

Обогрев электричеством

Электроэнергия сейчас есть практически везде, поэтому данный вариант считается наиболее доступным. По сравнению с газовой аппаратурой, электрические агрегаты, по большей части, не требуют регистрации в соответствующих инстанциях, плюс монтаж у них намного проще.

Здесь у вас есть выбор. Можно установить котел, рассчитанный на жидкостную систему. Есть вариант разместить под полом или потолком инфракрасные излучатели, но самый доступный вариант это монтаж электрического конвектора или ряда масляных батарей, а чтобы они не портили вид смонтировать деревянные решетки на радиаторы отопления или на электрические конвекторы.

Навесная решетка.

Минус данного вида энергии в ее высокой стоимости. Такой вариант хорошо подходит для маленького дачного домика с периодическим посещением. Но в случае с большим коттеджем этот обогрев влетит в копеечку. Плюс не каждая линия способна выдержать такую нагрузку.

Твердотопливный вариант

Отопление деревянного дома твердотопливным котлом, при отсутствии возможности подключения к газу, заслужено считается самым рентабельным. Традиционные печи можно смело считать более примитивным вариантом таких агрегатов, ведь они также работают на твердом топливе.

Более того если в топке разместить проточные металлические регистры, то можно успешно смонтировать полноценную систему жидкостного отопления.

Современные котлы, работающие на твердом топливе намного экономичнее и эффективнее, нежели обычные печи. Плюс работать они могут практически на любом твердом топливе.

Но эта аппаратура требует серьезных противопожарных мер. В деревянных домах потребуется не только отдельное помещение для топлива, но и серьезное обустройство самой котельной.

Твердотопливный котел.

На видео в этой статье дан дополнительный материал по теме.

Вывод

Резюмируя все вышесказанное, хотелось бы отметить, что отопление в деревянном доме жидкостными котлами и агрегатами, работающими на мазуте крайне не желательно. Противопожарные меры в этом случае влетят в копеечку, плюс само топливо стоит достаточно дорого.

Печь с изразцами.

Система отопления в деревянном доме: трубы, печи, котлы

На чтение 11 мин Просмотров 239 Опубликовано 05. 10.2015 Обновлено 01.08.2016

Технология проектирования и установки отопительной системы в деревянном доме отличается от стандартных схем. Это обусловлено материалом изготовления здания и его эксплуатационными качествами. Поэтому необходимо учитывать особенности система отопления в деревянном доме: обустройство труб, выбор котлов и печей.

Правила организации отопления в деревянном доме

Профессиональная установка отопления в деревянном доме начинается с выбора схемы и ее адаптации под параметры конкретного строения. В обязательном порядке обращается внимание на специфику строения.

Отопление в деревянном доме

Главным критерием выбора является безопасность функционирования системы теплоснабжения. Корректная разводка труб отопления в деревянном доме не должна ухудшить качества строения, а также привести к возникновению опасных ситуаций.

Во избежание этого при составлении проекта и монтаже теплоснабжения учитываются следующие важные моменты:

• Монтаж компенсаторов и скользящих креплений. Средний показатель усадки сруба может составить 5%. При этом изменится положение труб и радиаторов. Поэтому схема систем отопления деревянного дома должна быть адаптирована к этому явлению;
• Установка проходных гильз. Контакт труб и батарей с деревянной поверхностью категорически запрещен. Это может привести к зональному расширению и деформации стен и пола. Трубы отопления в деревянном полу должны проводиться через лаги с помощью специальных стальных гильз;
• Обустройство безопасного дымохода. Температура летучих продуктов сгорания может достигать +700°С. Правильный расчёт отопления в деревянном доме должен учитывать соответствующую изоляцию дымохода в местах контакта со стеной или при прохождении его через межэтажные перекрытия.

Специалисты рекомендуют ознакомиться с действующими СНиПами, с помощью которых можно сделать безопасное и эффективное отопление в деревянном доме своими руками. Основными для изучения является СНиП 41. 01-2003, СанПиН 2.1.2.1002-00 и СНиП 23.01-99. В них изложены требования к теплоизоляции дома, выбору систем отопления и оптимальные параметры его работы – температурный режим, давление и тепловое распределение.

Радиаторы отопления для деревянного дома ничем не отличаются от стандартных. Важно правильно выбрать схему монтажа, чтобы предотвратить прямой контакт нагревательного прибора со стеной или полом.

Параметры выбора отопления в деревянном доме

В деревянном доме можно использовать все типы теплоснабжения. Но сначала необходимо проанализировать все факторы, влияющие на выбор. Зачастую варианты отопления деревянного дома напрямую зависят от нескольких из них.

Виды котлов для отопления дома

Первоочередной задачей является определение оптимального энергоносителя. Это может быть твердое топливо, газ, электричество или дизтопливо. Все зависит от стоимости и возможности постоянного снабжения.

Нельзя делать монтаж отопления в деревянном доме своими руками без следующих предварительных этапов анализа:

• Выбор топлива;
• Оборудование для генерирования тепла: котел, конвектор (газовый, электрический), пленочное отопление;
• Разработка схемы расположения отопительных приборов. От этого будет зависеть тепловое распределение по всему дому;
• Анализ постоянных расходов на теплоснабжение. Оптимальный вариант — газовое отопление в деревянном доме. Но при этом учитывается сложный подготовительный этап оформления разрешительной документации.

При наличии подключения к газовой магистрали выбор останавливается на этом типе топлива. Если есть возможность приобретения дешевого (и качественного) дизтоплива – делают водяное отопление деревянного дома с котлом (или горелкой) этого вида. Также берется во внимание общая площадь здания и степень его утепления.

На практике выбор вариантов отопления деревянного дома зависит от финансовых возможностей. Поэтому следует предварительно составить оптимальный бюджет для организации теплоснабжения в здании.

Газовое отопление в деревянном доме

Установка любого отопительного оборудования, работающего на газе, должно выполняться только специалистами. В особенности это касается обустройства теплоснабжения в деревянных домах. Возможно несколько способов реализации газового отопления в деревянном доме.

Конструкция газового котла

Наиболее распространенный способ отопления — установка батарей и радиаторов. Они подключаются к газовому котлу. В зависимости от типа используемого топлива есть два вида оборудования:

• Использование магистрального (природного) газа. Для установки отопления в деревянном доме необходимо подключиться к газовой магистрали. Для этого составляется проект, основой которого является техническое задание от управляющей компании;
• Применение балочного (сжиженного) газа. Для хранения используют специальные баллоны емкостью от 10 до 50 л. Минимизировать расходы по хранению и доставке топлива можно за счет установки специального хранилища – газгольдера.

В типичной схеме систем отопления деревянного дома с помощью газа предусматривается монтаж трубопроводов, которые подключаются к батареям. Однако в последнее время большую популярность набирает система теплый пол. В этом случае устанавливаются трубы отопления в деревянном полу. Эта схема характеризуется большей протяженностью магистралей как следствие – увеличенной теплоотдачей.

Водяной теплый пол в деревянном доме

В зданиях с небольшой площадью можно рассмотреть вариант установки газовых конвекторов. При этом нет необходимости делать разводку труб отопления в деревянном доме, монтировать радиаторы и котлы. Основным источником тепла является конвектор газового типа.

Он устанавливается в каждом помещении дома. Для подключения газа необходимо сделать подающую магистраль.

Газовый конвектор

Особенностями монтажа отопления в деревянном доме своими руками являются следующие факторы:

• Установка коаксиальной трубы делается только с предохранительной гильзой. Она защищает наружные стены дома от температурного воздействия;
• Для обеспечения безопасности следует правильно подобрать материал изготовления трубопроводов. Они должны быть рассчитаны для транспортировки газа;
• Улучшить теплообмен в помещении можно с помощью вентилятора, уставленного рядом с конвектором. В настоящее время есть модели, в комплектацию которых вентилятор входит.

Основным преимуществом конверторного отопления в деревянном доме своими руками является простота монтажа и обслуживания. Но по сравнению с газовым котлом расход топлива будет больше на 20-25%.

При расчёте отопления в деревянном доме рекомендуется организовать хранение газовых баллонов в стальных шкафах. Обустройство отдельного помещения потребует больших затрат и времени.

Твердотопливный котел в отоплении деревянного дома

Правила проектирования и монтажа твердотопливного водяного отопления деревянного дома практически ничем не отличаются от газового. Исключения составляют рекомендации по обустройству котельной. Большие габариты твердотопливных котлов и нагрев их поверхности обуславливают особые требования к котельной.

Перед монтажом теплоснабжения в деревянном доме своими руками необходимо ознакомиться с характеристиками этого помещения:

• Минимальная площадь котельной должна составлять 7 м². Это нужно для проведения ремонтных и профилактических работ;
• Негорючие материалы отделки. Котел нельзя устанавливать на деревянный пол. В качестве защиты можно использовать лист нержавеющего металла;
• Принудительная вентиляция. Сечение вентиляционного канала рассчитывается из соотношения 8 см² на 1 кВт мощности котла;
• Естественное и искусственное освещение;
• Минимальная высота дымоходной трубы – 5 м. Количество изгибов не должно превышать 3-х.

Твердотопливный котел в деревянном доме

Все батареи отопления для деревянного дома монтируются согласно правилам. Минимальное расстояние от стен должно составлять 3 см. Для отражения тепла на стену рекомендуется установить лист пенофола.

В обязательном порядке в схемах систем теплоснабжения деревянного дома предусматривается монтаж защитных компонентов – воздухоотводчика, спускного клапана, расширительного бака.

Электрическое отопление деревянного дома

Не всегда есть возможность установить твердотопливный котел или подключиться к газовой магистрали. В этом случае выбирают электрическое отопление деревянного дома. Для этого можно установить водяное теплоснабжение с электрическим котлом или рассмотреть более экономный вариант – пленочный обогрев.

Пленочное отопление деревянного дома

В этом случае не нужна установка батарей отопления для деревянного дома. В пленочном отоплении происходит нагрев предметов, а не воздуха. На полимерную поверхность наносятся токопроводящие карбоновые полосы.

При прохождении электрического тока происходит генерация излучения с длиной волны 10-15 микрон. Когда она попадает  на поверхность предметов происходит повышение температуры.

Основными преимуществами пленочного электрического отопления деревянного дома являются:

• Экономичный расход электроэнергии. Это обусловлено номинальной мощностью ПЛЭН до 200 Вт/м²;
• Низкая инерционность. В отличие от газового отопления в деревянном доме повышение температуры происходит быстро. Однако после первой установки система должна предварительно стабилизироваться;
• Небольшая площадь, занимаемая ПЛЭН. Это актуально для электрического теплоснабжения дачных деревянных домов или коттеджей;
• Не влияет на показатель влажности в доме. Для сохранения оптимального микроклимата в помещениях этот вариант отопления деревянного здания считается наиболее оптимальным.

Однако для ПЛЭН необходимо обеспечить бесперебойную подачу электроэнергии. В случае отключения электричества он не будет работать. Поэтому часто ПЛЭН делают в качестве альтернативной системы вместе с водяным теплоснабжением деревянного дома.

Для нормальной работы пленочного отопления общая площадь покрытия пленкой должна составить от 70% и более относительно площади потолка или пола.

Печное и воздушное отопление в доме

Несмотря на все преимущества вышеописанных способов нагрева воздуха в срубах печное отопление все еще остается актуальным. Оно отличается большим показателем трудоемкости при установке отопления в деревянном доме, а также низким значением КПД.

Печное отопление в деревянном доме

Для установки этого вида теплоснабжения понадобится обустройство отдельного фундамента. Лучше всего возвести его еще на стадии строительства здания. Если же планируется монтаж стальной (чугунной) печи – можно не делать его. Существенным недостатком печного отопления в деревянном доме, сделанного своими руками, является небольшая площадь обогрева. Для решения этой проблемы можно продумать систему циркуляции горячего воздуха по всем помещениям или сделать воздушное отопление в деревянном доме.

Схема воздушного отопления

В печь или камин устанавливается специальный теплообменник, в котором происходит нагрев воздуха. Он поступает в жилые помещения здания по трубопроводам. Чаще всего магистрали располагаются на потолке, но возможны варианты монтажа трубы теплоснабжения в деревянном полу. Все зависит от конструкции печи.

Особенности воздушного печного отопления в деревянном доме:

• Защита пола и стен в зоне, где установлена печь;
• Камин или печь рекомендуется монтировать в центре дома, чтобы тепло от нее равномерно распределялось по всем помещениям;
• Перед установкой стальной конструкции рекомендовано сделать основание из бетонной стяжки или кирпича.

Вместо радиаторов отопления для деревянного дома в воздушной системе используются решетки с жалюзи. Изменяя угол наклона ламелей можно регулировать объем притока горячего воздуха в помещение. Для минимизации потерь при продвижении воздушных масс разводка труб теплоснабжения в деревянном доме делается с минимумом поворотных частей.

Для хранения дров или угля необходимо использовать отдельное помещение или строение. Топливо не должно находиться в той же комнате, что и печь.

Дымоходные трубы в деревянном доме

Особое внимание при проектировании теплоснабжения следует уделить системе отвода продуктов сгорания. Эту функцию выполняет дымоход, который проходит от котла (печи) и до кровли.

Дымоход в деревянном доме

Для просчета параметров дымохода необходимо знать примерную температуру угарных газов. Она не является константой и изменяется в зависимости от типа используемого топлива и конструкции котла.

Для печи и твердотопливного котла рекомендуется использовать кирпичные дымоходы или сэндвич-трубы. Если планируется газовое отопление в деревянном доме – можно установить коаксиальный дымоход. Но в любом случае необходимо утепление конструкции для предотвращения появления конденсата. Чаще всего для этого используют базальтовую или минеральную вату.

Тип котла (печи, камина)	Температура угарных газов, +°С
Печь, камин. Топливо — дрова	350-650
Банная печь	400-700
Пиролизный котел	160-250
Котел на пеллетах	120-250
Котел, работающий на дизельном топливе	150-250
Газовый котел	120-200
Твердотопливный котел	500-700

При самостоятельном обустройстве дымоходной системы следует руководствоваться следующими правилами:

• Для кирпичных дымоходов чаще всего необходим отдельный фундамент. Толщина шва не должна превышать 10 мм;
• Минимальное расстояние от дымохода до деревянной стены – 25 см;
• В помещении монтируется принудительная вентиляция;
• При прохождении дымохода через межэтажные перекрытия устанавливаются монтажные гильзы. Для компенсации теплового излучения между ними и деревянными поверхностями должен быть слой асбеста;
• Высота трубы над кровлей должна составлять 500 мм;
• Минимальная толщина дымоходов из нержавеющей стали составляет 1 мм.

Для улучшения показателя тяги устанавливают дефлектор. Помимо предотвращения попадания осадков в дымоход он способствует стабилизации движения воздуха, что важно для нормальной работы котла или печи. Для печного отопления можно сделать стену из кирпича, в которой обустраивают дымоходные каналы сложной формы. Это способствует лучшему прогреву деревянного дома и повышает КПД отопления.

В видеоматериале показан пример отопления деревянного дома с помощью котла:

Какие батареи отопления лучше выбрать для частного дома, советы по подбору

Радиаторное отопление в частном доме
Виды батарей по типу конструкции
Виды по типу материала
Что стоит учитывать при выборе радиаторов
Особенности монтажа

Главные пункты при выборе типа отопления частного дома – это экономичность, простота монтажа и эксплуатации, а также удобство обслуживания. По этой причине многие домовладельцы выбирают радиаторное отопление.

Радиаторное отопление в частном доме

Для кирпичного, каркасного, блочного и деревянного частного дома идеально подходит водяное отопление. Такой выбор объясняется дешевизной отопительной системы по сравнению с установкой нагревательного электрического оборудования. Эффективнее водяное отопление и обычного камина, работающего на угле или дровах. Систему радиаторного отопление можно совместить с обычной печью или газовым котлом.

Выигрывает радиаторная система отопления для дома и в сравнении с водяным напольным обогревом, потому что монтаж трубопровода и радиаторов осуществить быстрее, чем заниматься укладкой контура и обустройством стяжки.

Виды батарей по типу конструкции

По типу своей конструкции радиаторы делятся на секционные и цельные. Под секционным радиатором стоит подразумевать конструкцию, состоящую из отдельных звеньев, количество которых всегда можно изменить. Это важный плюс, так как при неправильном расчете и при недостатке мощности радиатора, всегда можно добавить дополнительные секции.

Если показатель расхода тепла, который дает газовый котел, высокий и есть необходимость в снижении расхода электроэнергии, всегда можно убрать несколько секций. Плюсом является и привлекательный внешний вид, который характерен секционным батареям. К недостаткам относят большое количество стыков, из-за которых возникает риск разгерметизации батареи.

Иную конструкцию имеют цельнолитые батареи. Когда о них говорят, подразумевают панельные и трубчатые радиаторы. Модели, имеющие такую конструктивную особенность, монтируются не только на стену, но и на пол. Цельнолитой корпус делает дизайн батареи привлекательнее за счет почти идеальной гладкости всех поверхностей, включая углы и вогнутости.

Виды по типу материала

Рассмотрим, какому материалу стоит отдать предпочтение при выборе батарей для частного дома.

Из алюминия.

Алюминиевый радиатор сегодня можно увидеть во многих домах. Такие радиаторы получили широкую популярность благодаря красивому дизайну, быстрой теплоотдаче, доступной цене и возможности регулировать температурный режим.

Отрицательные моменты у них тоже есть:

• высокая восприимчивость к уровню кислотности циркулируемой жидкости;


• наличие резьбового соединения, которое увеличивает риск протечки;


• высокая тепловая мощность, которая опасна тем, что приводит к сильному перепаду температур между потолочной поверхностью и полом (поэтому требуется точный расчет по квадратуре помещения).

Из чугуна.

Чугунные радиаторы доказывают свою эффективность уже много лет. Их используют несколько столетий. Нагреваясь долго, чугун долго и остывает, удерживая в себе тепло в два раза дольше, чем другие радиаторы. Данный фактор позволяет снизить затраты на обогрев жилья.

Достоинством чугуна является устойчивость к химическим реагентам, а также возможность устанавливать разное количество секций. К недостаткам чугуна можно отнести его большой вес. Низкий спрос на радиаторы из чугуна объясняется высокой их ценой.

Стальные.

Радиаторы стальные могут быть панельного, секционного и трубчатого типа. Панельный и секционный варианты выбирают для коттеджа. Трубчатые модели дороже, они выглядят более изысканно.

Высокий спрос на них наблюдается благодаря хорошей теплоотдаче, красивому дизайну, низкой окисляемости и возможности разными способами выполнить подключение к отопительной системе.

Биметалл.

Биметаллические радиаторы выполняются из наилучших сплавов железа. Поэтому им характерна высокая устойчивость к коррозии, моментальная отдача тепла и небольшой вес.

Единственным недостатком таких радиаторов является высокая цена. Если рассматривать дешевые биметаллические модели, то стоит отметить, что их качество оставляет желать лучшего.

Что стоит учитывать при выборе радиаторов

При выборе для дома радиаторов следует учитывать:

• конструктивные особенности батарей;


• предельное рабочее давление;


• пропускную способность;


• количество секций;


• особенности материала.

Узнать требуемую мощность для конкретной площади жилого сооружения несложно. Самостоятельно можно провести расчет, если батареи будут устанавливаться в небольшой дом. В таком случае расчет удастся произвести, если знать общую площадь помещения и требуемую компенсацию тепловых потерь. Последнее значение при упрощенном расчете составляет 1 квадратный метр на 100 Вт.

Чтобы узнать, батареи какой именно производительности нужны, следует воспользоваться формулой: N=S*100*1.45, где S – площадь конкретного помещения, 1.45 — коэффициент возможных утечек тепловой энергии.

Эксперты утверждают, что для частного дома одинаково хороши как биметаллические, так и алюминиевые, чугунные, а также стальные модели. Выбор зависит от бюджета, климата местности и обогреваемой площади дома.

Особенности монтажа

Перед тем, как обсуждать процедуру монтажа, следует напомнить правила установки радиаторов:

• батареи всегда размещают под окнами;

в идеале их длина должна равняться длине окна. Если оконный проем широкий, достаточно будет длины, равной половине длины окна;

• в угловой комнате нужно установить дополнительно несколько радиаторов вдоль внешней стены;


• монтировать отопительные стояки есть смысл только в углах. Это станет гарантом их прогревания и поможет предотвратить почернение стены;


• если установка радиаторов отопления происходит в частном деревянном доме, то стоит учесть усадку. Чтобы избежать повреждений системы в дальнейшем, есть смысл сократить количество стояков, осуществив поэтажную разводку.

Необходимый аспект – наличие компенсаторов на каждом стояке. Трубопроводы, по которым протекает теплоноситель, прокладывают не через стены, а в перекрытиях.

Работы по установке радиаторов всегда подразумевают разметку линий и обозначение точек, куда будут крепиться кронштейны. Когда разметка выполнена, осуществляют крепление к стене кронштейнов. После того, как они будут закреплены, осуществляют примерку. Если все хорошо, батарею «нашивают» на кронштейны. На краны устанавливаются элементы, которые будут отвечать за соединение с отопительным контуром. Последний шаг – окончательная прокладка, выполнение стыковки трубной подводки и произведение врезки по выбранной технологии.

Отопление деревянного дома: газовое, электрическое или печное

Батареи отопления

Содержание:

Деревянные дома – это комфортное, экологически чистое и безопасное жилье. С уверенностью можно заявить и о том, что деревянный загородный коттедж – это модный сейчас тренд.

А современные инновационные технологии дают возможность обустроить его по последнему слову техники, всеми важными для жизнедеятельности системами.

При правильном подходе к благоустройству, натуральное дерево выделяет полезные вещества в воздух и в доме образуется уникальный свежий микроклимат, а всевозможное высоко технологическое оборудование обеспечивает комфортное, безопасное и удобное проживание в таком доме.

Нас главным образом интересуют отопительные системы для деревянных домов. Их мы и рассмотрим в этой статье

Особенности отопительной системы деревянного дома

Отопительная система

Главный показатель при покупке отопительной системы для дома или коттеджа – ее цена.

Если подобная система в доме отсутствует, строительство должно считаться по документам незавершенным, а, следовательно, значительно снижается продажная стоимость объекта.

Несмотря на то, что изначально кажется, ничего сложного в установке отопительной системы в деревянном доме нет, и выбор и монтаж отопления потребуют серьезных и финансовых и трудовых затрат.

При всем этом важно четко знать, что отопление, предназначенное для деревянного дома, должно быть выбрано и смонтировано по особой конструкции, так как натуральный материал, в данном случае дерево, имеет свои характеристики и особые качества.

Так, например, со временем древесина теряет наделенную природой влагу, а, следовательно, рано или поздно стеновые, потолочные и половые конструкции будут подвержены небольшой деформации и дадут усадку.

Газовое отопление дома из дерева

Газовое отопление

Специфические качества такого материала, как древесина, прежде всего, затрагивает отопление газом в доме, выполненном из дерева.

В таком случае, еще на первой стадии, то есть в момент проектирования системы отопления важно учесть при монтаже стояков установку специальных компенсаторов.

Некоторые отдельные случаи требуют использования «скользящих» креплений.

Более серьезные трудности обычно возникают при устройстве в половых и потолочных конструкциях скрытого трубопровода.

А если выбрать более легкий путь и произвести монтаж отопительной системы в деревянном доме своими руками, с укладкой трубопровода открыто, может быть нарушена эстетическая функция интерьера.

Важно: Если вы выбрали открытый метод укладки труб, все технические отверстия нужно выполнять так, чтобы не было нарушено качестве несущих перекрытий здания.

Особенности системы газового отопления

Схема газового отопления

Газовое отопление можно устраивать в деревянном доме без каких-либо опасений лишь в том случае, если газификация строения произведена согласно всем требованиям и нормам строительства.

Для монтажа газового оборудования понадобится:

1. Трубопровод отопления.
2. Газовый котел. Он необходим для нагрева и последующей подачи теплоносителя непосредственно по самим трубопроводам.
3. Газопровод. Нужен для подвода природного газа к котлу.
4. Специальная запорно-регулировочная арматура.
5. Автоматика, обеспечивающая безопасность и безаварийность работы всей отопительной системы.

Обратите внимание: Специалисты рекомендуют для повышения КПД отопительной системы усовершенствовать дымоход. Для этого на выходе из котла вставляется в основание трубы посередине диск со специальным круглым отверстием. Так, уровень улетучивающегося теплого воздуха значительно сократится.

Если вы не мастер и не сильны в подобных технологиях, рисковать не нужно и лучше обойти данное действие стороной.

Основные типы и виды газовых котлов

Стандартный газовый котел

Отлично зарекомендовали себя для устройства в деревянных домах байпасные линии. Благодаря ним удается с точностью подбирать температурный режим и, соответственно, эффективно, рационально использовать саму тепловую энергию.

Если говорить об отопительных котлах, они разделяются на два вида: настенные и напольные.

Обсудить отопление для деревянных домов на профессиональном уровне можно сегодня на специализированных форумах.

Ознакомившись с отзывами людей, которые самостоятельно установили в своем доме газовое отопление, можно прийти к заключению, что основные показатели (параметры) котла – это наличие автоматики, зависимой от погодных условий, и высокий показатель КПД.

Кстати: Прекрасная альтернатива классической водяной отопительной системе – установка конвектора. В данном варианте при самом незначительном расходе газа обеспечивается уровень КПД до 85%. Можно в этом случае выполнять и регулировку температуры на отдельном этаже или в отдельной комнате.

Электрическое отопление деревянного дома и его особенности

Электрическое отопление

Сегодня достаточно популярным является электрическое отопление. Принцип электрокотлов, которые используются в данном случае основан на преобразовании поступающей электроэнергии в тепловую.

Чтобы этого добиться, устройство котлов предусматривает трубчатые электронагреватели или, как в народе говорят ТЭНы. Находятся они в специальном стальном резервуаре в теплообменнике котла.

При помощи таких ТЭНов нагревается изначально сам теплоноситель, а потом он в процессе циркуляции подает тепло на весь дом.

В качестве электрического отопления в домах сегодня можно использовать множество различных устройств, среди которых масляные радиаторы, УФО, инфракрасные обогреватели, калориферы и т.п.

Но здесь важно учесть и то, что для создания тепла, важно правильно подбирать мощность приборов отопления и оборудования, дабы рационально расходовать финансы на обогрев определенной площади.

Электрические системы отопления деревянных домов – беспроигрышный вариант для тех объектов, которые построены на негазофицированных территориях.

Печное отопление? Никто пока его не отменял!

Печное отопление — классика жанра!

Старое, хорошо зарекомендовавшее себя еще со времен наших предков печное отопление деревянных домов, популярно, как ни странно и в наше время.

Оно подразумевает под собой использование нагретого воздуха в качестве теплоносителя.

Сегодня печное отопление существует, как на твердом топливе (уголь, торф, дрова), так и в инновационном виде – когда питание поступает от электросети.

В последнем случае говорится о теплогенераторах с принудительной или естественной тягой.

Между тем у большинства людей термин «печное отопление» ассоциируется с отоплением деревянных старых избушек дровами. Но ведь в эту категорию входят и современные, выложенные по специальной технологии, имеющие современный дизайн камины.

Внимание: Производя устройство отопления данного типа, учитывайте тот факт, что по СНиП 02.04.05-91 подобный вид может быть использовано исключительно в одноэтажных или двухэтажных домах и при этом сама поверхность сложенной печи не должна прогреваться выше 1200 градусов.

Понятное дело, только владелец жилища может рушить, какую из предложенных сегодня систем отопления ему устраивать в своем просторном деревянном доме. Главным здесь остается лишь то, что каким бы не была отопительная система, важно при ее устройстве с точностью соблюдать все нормы безопасности.

Правильный и четкий расчет секций радиаторов отопления способен создать тепло и уют в любом доме

Выбирая батареи для Вашего дома, не забудьте правильно произвести подсчет секций радиатора отопления, поскольку маленькое их количество не сможет обогреть помещение, а наоборот – излишнее количество создаст жару. Чтобы избежать и одной и другой проблемы – нужно правильно подсчитывать их количество.

Как нужно рассчитывать секции радиаторов отопления?

Блоки можно посчитать, исходя из площади комнаты. По стандартам необходимо на один квадратный метр 100 Вт мощности тепла. Подсчитываем сначала квадратуру комнаты и потом умножаем ее на 100 Вт. Полученный результат мы должны разделить на теплоотдачу, которую сможет отдавать одна секция.

Обычно их производители пишут в техническом описании радиаторов. В среднем теплоотдача составляет 170 Вт на один блок. Разделив результат, который мы получили на теплоотдачу, мы получаем число наборных элементов батареи. Если при подсчете число получается не целым, то округляем его в большую сторону для спален и залов, для кухонь – можно округлить в меньшую сторону, поскольку там и так всегда достаточно жарко от печки.

При расчете секций радиаторов отопления, нужно обращать внимание не только на квадратуру, но и на тип самого радиатора. Они бывают: чугунные, биметаллические, алюминиевые и штампованные. Самым идеальным вариантом для дома считаются чугунные батареи, которые способны выдерживать высокое давление системы, отлично отдавать тепло, и при этом еще и защищены от коррозии.

Как рассчитать отопление частных домов, исходя из объема?

Принцип расчета по этому принципу похож на расчет по площади. Сначала нужно вычислить общую потребность в тепле и только после этого рассчитывать нужное количество блоков.

Например, посчитаем, сколько понадобится блоков для комнаты, площадью в 20 квадратов и высотой потолков в 3 метра. Рассчитываем объем помещения (20х3=60 куб.м). Теперь подсчитываем тепловую мощность (60х41 Вт=2460 Вт).

Теперь считаем блоки. Делим полученные данные на теплоотдачу одной из секций (берем среднюю теплоотдачу – 170 Вт). 2460/170Вт = 14,47. Округляем в большую сторону и получаем 15 секций.

Расчет отопления помещения и его основные нюансы

При расчете тепла нужно учитывать и нюансы, поскольку стандартного расчете как такового нет. Если у Вас в квартире пластиковые окна с наружным утеплением, то всю квадратуру помещения нужно умножать не на 41 Вт, а на 34 Вт в расчете на один метр кубический.

Не стоит производить расчет отопления частного дома по максимальной теплоотдаче, которую пишут производители на упаковках, поскольку как показывает практика, практически всегда эти показатели завышены.

как рассчитать мощность радиатора

расчет мощности радиатора

таблица расчета мощности радиаторов известных производителей

таблица расчета мощности нагрева радиаторов



Чтобы получить более точные расчеты для отопления помещения, ориентируйтесь на показатель теплоотдачи (минимальный), указанный в паспорте.

Если в помещении высота потолка выше 3-х метров, то тепловую мощность каждого блока стоит самостоятельно пропорционально увеличить. При установленных в помещении пластиковых окнах, рассчитывая количество секций, стоит брать мощность каждого блока на 10-20% ниже максимальной, указанной в паспорте.

Если в комнате находятся два окна, тогда нужно устанавливать блоки под каждым из них, однако при таком расчете отопления для частного дома учтите то, что суммарная мощность тепла всех секций должна быть больше его номинальной мощности в 1,6-1,7 раза.

Некоторые люди допускают серьезную ошибку при расчете отопления помещения, считая количество блоков в зависимости от общей площади дома. Этот подсчет неправильный, считать количество секций нужно для каждой комнаты отдельно.

Если при подсчёте Вы получили не точную цифру, а которую нужно округлить, то округляйте лучше в большую сторону. При избыточном отоплении Вы можете просто открыть окно и проветрить, а если же не хватит одного блока, то придется докупать секции и снова приглашать мастера, а это отразится на Вашем бюджете. Также читайте о дизельных тепловых пушках.

Посчитав правильно количество блоков, необходимое для комнат, Вы всегда сможете насладиться уютом и теплом в квартире даже в самые суровые зимние дни. Если же секций будет мало, то в доме будет сыро и холодно, так что это не тот пункт ремонта, на котором можно сэкономить.

деревянных батарей: старое топливо, новая энергия | Зеленый экран

Хотя никто не знает, кто ударил первый кремень, люди сжигали дрова в качестве топлива, по крайней мере, последние 300 000–400 000 лет. Доказательства привычного использования контролируемого огня, включая перекристаллизованную древесную золу, очаги и нагретые инструменты, были обнаружены в конце среднего плейстоцена, и вполне вероятно, что оппортунистические люди, жившие намного раньше, извлекли выгоду из естественных лесных пожаров, вызванных ударами молний и извержениями вулканов. . ¹

Таким образом, энергия древесины помогла нам согреться, приготовить пищу и увеличить продолжительность дня на долгое время. Даже при добыче истощаемых ресурсов, таких как уголь и нефть, и развитии технологий производства электроэнергии, сотни миллионов домов во всем мире по-прежнему полагаются на сжигание древесины в качестве центрального источника энергии. ²

Исходя из этого традиционного сжигания, группа исследователей сейчас работает над новым способом включения древесины в энергосистему.Вместо того, чтобы поджечь его, эти ученые-нанологи превращают его в натриево-ионную батарею с оловянным анодом, одновременно улучшая существующие конструкции и расширяя возможности древесины. ³

Инновация их модели связана с экономикой и механикой самого накопителя энергии. В качестве носителей заряда батареи исследователи решили использовать ионы натрия, потому что они относительно доступны и доступны в большом количестве. Затем команда решила использовать олово в качестве анода батареи – части, которая проводит электрические токи – потому что она обладает высокой способностью накапливать энергию с течением времени с натрием.

Однако с этими обязательствами исследователи должны были устранить определенные недостатки материалов. В частности, с каждым циклом загрузки и разгрузки олово имеет тенденцию расширяться и сильно сокращаться в объеме. Этот динамизм приводит к тому, что жесткие жесткие батареи из олова становятся все более хрупкими после нескольких циклов.

Чтобы решить эту проблему, команда использовала натуральные древесные волокна в сборке аккумулятора. Древесину желтых сосен нарезали на полосы наночастиц и покрывали тонкой пленкой олова.Благодаря прочности и гибкости древесных волокон, удары от расширения и сжатия олова были поглощены, и батарея прослужила намного дольше. Действительно, исследователи достигли начальной емкости 339 мАч / г в течение 400 циклов без растрескивания или разрушения прототипа, что является рекордным показателем, который представляет собой «значительное улучшение по сравнению с другими известными наноструктурами олова». ⁴

Мезопористая древесина также действует как оптимальный резервуар электролита, позволяющий ионам перемещаться с внешних поверхностей волокон на внутренние.По словам Лянбинга Ху, одного из исследователей, «древесные волокна, из которых состоит дерево, когда-то содержали воду, богатую минералами, и поэтому идеально подходят для хранения жидких электролитов, делая их не только основой, но и активной частью батареи». ⁵ Таким образом, древесные волокна улучшают кинетику переноса ионов в дополнение к их механическому воздействию.

Кроме того, низкая стоимость материалов делает конструкцию хорошим кандидатом для использования в ветровых и солнечных сетях. Поскольку эти возобновляемые методы генерируют электроэнергию с перерывами – когда дует ветер или светит солнце, – их электросетям требуется емкость, чтобы хранить достаточно заряда, чтобы компенсировать это, когда наступает ночь, а ветер стихает.

По этим причинам древесина и олово являются незаменимыми строительными материалами для больших и недорогих сетей, в которых нуждаются эти альтернативные источники энергии. ⁶ Чтобы компенсировать потенциальную вырубку лесов, разработчики другой экспериментальной батареи даже использовали лигнин, древесную смесь и отходы переработки бумаги, в качестве катода, таким образом перепрофилировав сточные воды для полезного устройства. ⁷

Этот творческий подход в исследованиях энергетики обнадеживает, и я думаю, что грубый поворот в науке о материалах представляет нам наводящее на размышления сопоставление.Древесные волокна, которые тысячелетиями эволюционировали на благо деревьев, теперь внедряются в передовые нанотехнологии.

Для меня эти изобретения не являются примерами биомимикрии, а представляют собой прививку одной из самых старых систем в мире к нескольким из самых новых. Поскольку необработанная древесина и металлы для этих устройств поступают из экологически чистых источников, я бы хотел, чтобы эта идея прижилась.

Изображение предоставлено: Фотография сломанной ветки дерева из древесного волокна от Рича Андерсона из Flickr.

1. Робрукс, В. и Вилла, П. (2011). О самых ранних свидетельствах привычного использования огня в Европе. PNAS, 108, 5209-5214 PMID: 21402905

2. Rehfuess, E. «Топливо для жизни: энергия и здоровье в домах». Всемирная организация здоровья. (2006).

3. Чжу, Х., Цзя, З., Чен, Ю., Уидок, Н., Ван, Дж., Вааланд, О., Хан, X., Ли, Т. и Ху, Л. (2013 г. ). Оловянный анод для натрий-ионных аккумуляторов с использованием натурального древесного волокна в качестве механического буфера и резервуара для электролита. Нано буквы PMID: 23718129

4.Там же.

5. Хейл М. “Деревянная батарея?” Пресс-релиз Мэрилендского университета. 19 июня 2013 г.

6. The Economist Online. «Деревянные батарейки». Экономист . 22 марта 2012 г.

7. Милчарек Г. и Инганас О. (2012). Возобновляемые катодные материалы из взаимопроникающих сетей биополимер / сопряженный полимер. Наука, 335, 1468-1471 PMID: 22442478

Деревянные батареи | The Economist

2 июня 2012 г.

Основная проблема как ветровой, так и солнечной энергии заключается не в их стоимости (которая удовлетворительно снижается с каждым годом), а в их непостоянстве.Подача энергии в сеть, когда воздух неподвижен или солнце находится ниже горизонта, зависит от сохранения излишка энергии, когда день ветреный и солнце встает. И на данный момент это дорого.

Однако дешевые и доступные материалы для изготовления батарей могут это изменить. Вот почему недавняя статья в Science Гжегожа Милчарека из Познанского технологического университета в Польше и Олле Инганаса из Университета Линчёпинга в Швеции может оказаться важной. Два исследователя предлагают сделать один из трех компонентов батареи, ее катод, из отходов бумажных фабрик.

Батарея – любая батарея – состоит из двух электродов (анода и катода) и электролита. Ток в форме положительных ионов, таких как протоны (ядра атомов водорода), протекает через электролит от анода к катоду, в то время как уравновешивающий ток электронов, которые имеют отрицательный заряд, совершает то же путешествие по внешней цепи, делая полезные работать попутно. Чтобы перезарядить батарею, электроны выталкиваются в противоположном направлении (скажем) током от солнечного элемента, тем самым вытягивая ионы внутри батареи обратно через электролит.

Электролиты часто состоят из простых, распространенных (и, следовательно, дешевых) химикатов. А вот электродов нет. Обычно для них требуются металлы (например, свинец, цинк, никель или литий), стоимость которых делает так называемые «сетевые» батареи, способные хранить огромное количество энергии в течение нескольких дней или даже недель, непомерно дорогими. Более дешевые электроды были бы большим шагом в правильном направлении, и именно на это они надеются в случае с катодом.

Хороший катодный материал должен быть способен принимать и сохранять заряд в виде положительных ионов и электронов в больших количествах.Для этого можно модифицировать лигнин, один из двух основных компонентов древесины. А лигнин дешевый. Бумага состоит в основном из целлюлозы, другого компонента древесины, поэтому стоки бумажных фабрик, известные как черный или коричневый щелок, в основном состоят из воды и лигнина.

Причина, по которой д-р Милчарек и д-р Инганас подумали, что молекулы лигнина могут быть подходящими для использования в качестве катодов, заключалась в том, что они богаты химическими группами, называемыми фенолами, а фенолы легко превращаются в родственные группы, называемые хинонами. Именно эти хиноны являются важнейшими компонентами.В сочетании со вторым типом химического вещества, называемым полипирролом, они обеспечивают именно те рецепторы электронов и протонов, которые требуются катоду. Полипирролы не так дешевы, как лигнин, но по сравнению с металлами не дороги.

Так оно и оказалось. Измерения двух исследователей показывают, что комбинация лигнин-полипиррол действительно является эффективным катодом, способным накапливать большой заряд. Очевидно, это ранние дни. Но если бы кто-то мог сейчас придумать столь же дешевый анод, возраст деревянных батарей – а вместе с ними – и эпоха дешевой, надежной, постоянно включенной альтернативной энергии – еще мог бы настать.

Эта статья появилась в разделе Technology Quarterly печатного издания под заголовком «Деревянные батареи»

Куча дерева | The Economist

6 июля 2013 г.

ON Список передовых материалов для высокотехнологичных приложений, вы, возможно, не ожидаете увидеть дерево в верхней части списка. Но эксперимент, проведенный Тэн Ли и Лянбин Ху из Университета Мэриленда, вскоре может поставить это в известность. Ибо д-р Ли и д-р Ху в статье Nano Letters только что описали, как можно использовать древесину, чтобы удешевить один класс батарей, разрешив замену лития, используемого в настоящее время в них, на натрий.

Как известно любому школьному химику, литий и натрий химически похожи. Однако ионы натрия (атомы натрия с отсутствующим электроном, что делает их заряженными положительно) в пять раз больше, чем ионы лития. Это важно, потому что батарея работает, перемещая ионы между анодом и катодом. Чем больше ион, тем больший ущерб причиняет этот челночный рейс, и, как следствие, тем короче срок службы батареи. До сих пор это исключало натрий в качестве вероятного ингредиента батарей.Но инженеры все же хотели бы разработать коммерчески жизнеспособную натриевую батарею, потому что натрия гораздо больше, чем лития.

Доктор Ли и доктор Ху задались вопросом, можно ли решить проблему повреждения электродов, используя более гибкий материал для рам, на которых подвешены электроды. Эти рамы, которые также пропускают ток к электродам и от них, обычно изготавливаются из металла и поэтому являются жесткими. Но два исследователя посчитали, что обработанная соответствующим образом древесина может одинаково хорошо выполнять свою работу по проводимости, обеспечивая более гибкую опору для электрода, который постоянно расширялся и сжимался по мере того, как ионы входили и выходили из него.

Чтобы проверить эту идею, они использовали щепки желтой сосны. Во-первых, они покрыли их углеродными нанотрубками, чтобы улучшить их проводимость. Затем на каждую полоску нанесли оловянную пленку. (Олово является предпочтительным материалом для анода в литиевой или натриевой батарее.) После этого они погрузили ленты в электролит, содержащий ионы натрия, и подвергли полученную батарею 400 циклам разрядки и перезарядки. В качестве контроля они построили аналогичные батареи из кусочков меди.

Деревянная батарея не идеальна. Его первоначальная емкость составляла 339 миллиампер-часов на грамм (мАч / г), но в течение 400 циклов она упала до 145 мАч / г. Это, однако, было неплохо для прототипа и намного лучше, чем у батарей в медной рамке. У них была начальная емкость 50 мАч / г. После 100 циклов этот показатель упал до 22 мАч / г. Таким образом, Вуд кажется подходящим кандидатом на роль батарейных рам.

Очевидно, что в ближайшее время вы не увидите батарейки с деревянной рамкой в ​​своем телефоне или ноутбуке.Но это никогда не входило в планы доктора Ли и доктора Ху. Их работа может привести к созданию гигантских натриево-ионных аккумуляторов для ночного хранения электроэнергии от солнечных электростанций. Дешевое хранение – это недостающая часть мозаики солнечной энергии, поскольку сами солнечные элементы сейчас достаточно дешевы, чтобы конкурировать с ископаемым топливом, по крайней мере, в солнечном климате.

Поиск решений проблемы солнечной энергии был сосредоточен на создании все более сложных искусственных материалов. Было бы восхитительно, если бы головоломка была дополнена не одним из этих шикарных новых веществ, а одним из самых старых материалов в мире.

Эта статья появилась в разделе «Наука и технологии» печатного издания под заголовком «Куча дерева»

Экологически чистая деревянная батарея может прослужить дольше – PreScouter

МЭРИЛЕНДСКИЙ УНИВЕРСИТЕТ, Мэриленд, США. Ученым удалось разработать новый вид батареи из куска дерева, который примерно в 1000 раз тоньше бумаги, покрытой оловом. В то же время это более экологичная альтернатива, более эффективная и обещающая прослужить намного дольше.

Вместо лития ученые, создавшие деревянную батарею, использовали натрий, чтобы сделать ее экологически чистой. Этот новый тип батареи не предназначен для электронных устройств, таких как смартфоны, которые обычно используют литиевые батареи. В отличие от лития, натрий не может накапливать столько энергии. Однако его материалы недорогие и распространенные, и он сможет одновременно накапливать больше энергии, что делает его более подходящим для солнечной энергии и для электростанций.

Разработчики этой новой технологии были вдохновлены древесными волокнами в дереве.Эти волокна содержат богатую минералами воду, что делает их идеальными для хранения жидких электролитов. Древесные волокна служат основой и активной частью батареи.

При использовании батареи электроны, хранящиеся в ней, расходуются и подвергаются усадке. Эта усадка фатальна для существующих батарей из-за их жесткости и хрупкости. Но новые древесные волокна достаточно эластичны, чтобы выдерживать до 400 циклов зарядки натрий-ионной батареи.

Группу ученых, работающих над проектом деревянных батарей, возглавляют Хунли Чжу и его команда из Университета Мэриленда.Они также утверждают, что ключом к долговечным натриево-ионным батареям является мягкость древесных волокон, которые служат механическим буфером, делающим их достаточно прочными, чтобы приспособиться к изменениям в обернутой вокруг них олове.

Изобретение	Натрий-ионная деревянная батарея
Организация	Натрий-ионная деревянная батарея
Исследователь	Хунли Чжу и команда
Поле (а)	Накопитель энергии, Устойчивая энергия, батареи, литий-ионные, натриевые, натрий-ионные, древесные волокна
Дополнительная информация	http: // Phys.org / news / 2013-06-environmentally-friendly-battery-wood.html # inlRlv

Об авторе

Синдзи Тутору

Синдзи пишет для The PreScouter Journal с 2012 года. Он пишет о новых научных открытиях и инновациях, связанных с 3D-принтерами, биотопливом и другими достижениями в области возобновляемых источников энергии.

Батареи, которые могут сделать ископаемое топливо устаревшим.

В связи с резким падением цен и техническим прогрессом, который позволяет батареям накапливать все большее количество энергии, сетевые системы демонстрируют рекордный рост.Многие из достижений являются побочными эффектами гонки автомобильной промышленности за создание более компактных, дешевых и мощных литий-ионных аккумуляторов для электромобилей. В США требования штатов в отношении экологически чистой энергии, наряду с налоговыми льготами для систем хранения, работающих в паре с солнечными установками, также играют важную роль.

Массовое развертывание хранилищ могло бы преодолеть одно из самых больших препятствий на пути к возобновляемым источникам энергии – их цикличность между переизбытком, когда солнце светит или дует ветер, и нехваткой, когда солнце садится или падает ветер.По словам сторонников, сглаживая дисбаланс между спросом и предложением, батареи могут заменить «пиковые» электростанции, работающие на ископаемом топливе, которые работают на несколько часов в день, когда потребность в энергии резко возрастает. Таким образом, повсеместное накопление энергии может стать ключом к расширению охвата возобновляемых источников энергии и ускорению перехода к безуглеродной энергосистеме.

«Хранение энергии – это настоящий мост в будущее экологически чистой энергии», – говорит Бернадетт Дель Кьяро, исполнительный директор Калифорнийской ассоциации солнечной энергии и накопителей.

Вам также может понравиться:

Насколько быстро наступит это будущее, во многом зависит от того, насколько быстро будут продолжать падать затраты. По данным Управления энергетической информации США, цена на аккумуляторные батареи для коммунальных предприятий в США уже резко упала, упав почти на 70% в период с 2015 по 2018 год. Это резкое падение цен последовало за развитием химии литий-ионных аккумуляторов, что привело к значительному повышению производительности. Емкость аккумуляторов также увеличилась, благодаря чему они могут накапливать и разряжать энергию в течение более длительных периодов времени.Конкуренция на рынке и рост производства аккумуляторов также играют важную роль; Согласно прогнозу Национальной лаборатории возобновляемой энергии США, средние затраты на литий-ионные батареи упадут еще на 45% в период с 2018 по 2030 год.

«Мы почти полностью опираемся на развитие технологии литий-ионных аккумуляторов, в основе которой лежат электромобили и бытовая электроника», – говорит Рэй Хоэнштайн, директор по рыночным приложениям Fluence, поставщика технологий хранения энергии с общим количеством проектов около 1. гигаватт (1000 мегаватт) должен быть введен в эксплуатацию в Калифорнии в течение года.По словам Хохенштейна, деньги, вложенные в исследования этих приложений, снижают расходы по всем направлениям. «Это похоже на то, что мы видели с солнечными батареями».

В Калифорнии падение цен на аккумуляторы в сочетании с агрессивным стремлением штата к безуглеродной электросети к 2045 году привело к появлению большого количества проектов по хранению. Законопроект 2013 года установил цель – 1,325 гигаватт хранилища, которые должны быть введены в эксплуатацию для энергосистемы штата к 2020 году. По данным California Public, в настоящее время утверждены проекты на 1,5 гигаватта, в том числе уже установлено более 500 мегаватт. Коммунальная комиссия.

Steyne Wood Battery, Бембридж – 1427301

История

Steyne Wood Battery была построена между 8 августа 1889 года и 17 мая 1894 года под руководством C D E B Carey, подполковника Royal Engineers. На момент постройки Steyne Wood Battery принадлежала к ряду почти современных оборонительных сооружений на восточном побережье острова Уайт, включая батарею Sandown Barrack (1861–1831 гг., Запланированный памятник NHLE 1019195), батарею Yaverland (1861 г.) -4; запланированный памятник 1021443), Батарея Редклифф (1861-31; которая после эрозии утеса в середине-конце 19 века была заброшена, а затем снесена) и Форт Бембридж (1862-7; запланированный памятник 1012717).С видом на мыс Бембридж и залив Уайтклифф Батарея Steyne Wood Battery была построена для борьбы с вражескими кораблями, для защиты этого участка береговой линии и в качестве части обороны Портсмутской гавани.

Фирма Martin Wells & Co, Aldershot получила контракт на изготовление батареи по проектам военного ведомства. Профиль батареи «Твидолл», названный в честь прототипа редутов Грейндж и Вудлендс, вместе известных как Редуты Твидолл (Твидолл, недалеко от Гиллингема, Кент), с шестью затонувшими огневыми точками, стальным частоколом и земляными сооружениями, представляет собой изменение в национальном защитная тактика в это время по отношению к скрытым укреплениям, которые исчезали в ландшафте, а не более заметным оборонительным сооружениям, которые ранее предпочитались.Планы на батарею находятся в Национальном архиве (ссылка WO78 2623/5032). Батарея была построена в три этапа: сначала была заложена батарея без огневых точек, эта работа была завершена к августу 1891 года. В период с сентября 1892 года по апрель 1893 года были построены первые артиллерийские огневые точки (№№ 1, II, V и VI). г-на И. Бартона (Райд, остров Уайт). Подрядчиками для второй установки огневых точек (№№ III и IV) были господа У. и Г. Симмондс (Брэдинг, остров Уайт), которые были начаты в декабре 1893 года и завершены к маю 1894 года.Общая стоимость строительства, включая покупку земли, составила 14 591 фунт стерлингов.

Были некоторые споры относительно того, была ли батарея когда-либо вооружена, но это подтверждается списком вооружений Южного округа (Комитет имперской обороны, 10), в котором говорится, что шесть 9-дюймовых орудий RML (нарезное дульное заряжание) на высоте Угловые крепления были установлены на момент написания статьи в 1898 году.

Из-за меняющегося восприятия национальной угрозы, а также быстро меняющихся технологий с точки зрения вооружения, Steyne Wood Battery находилась на вооружении только до 1898 года.Несмотря на предложение расширить батарею двумя дополнительными орудиями (Précis, 33), она была разоружена и списана в 1899 году. В мае 1909 года батарея была продана на аукционе вместе с прилегающими 12 акрами земли. Продажа обсуждалась в Палате общин 7 июля 1909 года (Хансард), и были подняты вопросы о том, были ли полностью рассмотрены альтернативные варианты использования в военных целях перед продажей с такой потерей (всего 700 фунтов стерлингов) вскоре после того, как она была построена.

Покупателем был сэр Джон Торникрофт (1843-1928), видный военно-морской инженер и житель соседнего Стейн-хауса.С тех пор, как он перешел в частную собственность, на параде был построен дом, а в последние годы был добавлен бассейн внутри крепостных валов. Бывшая Стража была переделана в рамках переоборудования под жилые помещения (см. Ниже). Примерно в 1910 году Торникрофт построил лодочный испытательный танк за южной огневой точкой, в которой он проводил эксперименты по усовершенствованию конструкции корпуса для высокоскоростных судов. Это занесено в Grade II (Список национального наследия Англии 1426608).

На южном конце батареи находится Сторожевой дом.Примерно квадратное в плане здание, изначально представлявшее собой простую одноэтажную структуру, это крашеное кирпичное здание было переделано для домашнего использования с добавлением дополнительного этажа. Позади пушки № 2 находится здание, которое сейчас (2015 г.) известно как Магазин электротехники. Это не показано на первоначальных планах и, следовательно, предполагается, что это будет добавление позже. Это красное кирпичное здание в английском стиле с сегментарными арочными окнами, которое было переоборудовано для домашнего использования. Позади пушки № 4 находится артиллерийский магазин.Одноэтажное кирпичное строение с двумя секционно-арочными створчатыми окнами на восточном фасаде. Это здание вместе с пристройкой к югу (которая выглядит современно, но не показана на первоначальных планах) теперь (2015 г.) известно как Кузница и Седельная мастерская и было преобразовано для домашнего использования. Учитывая, что все эти здания используются в домашних условиях, они не включены в расписание.

Детали

Поздняя батарея C19, построенная между 1889 и 1894 годами.

ПЛАН Батарея имеет в плане треугольную форму, а ее огневые точки расположены по дуге на оси север-юг и обращены на восток. Они расположены парами и пронумерованы на первоначальном плане с юга на север. Между каждой парой орудий находится бомбоубежище, также пронумерованное с юга на север. Позднее первоначальные планы аннотируются, и они переименовываются в магазины картриджей. Между огневыми точками № 2 и 3, а также между № 4 и 5 расположены патронные и снаряды. За домом № 4 находится Артиллерийский магазин (сейчас – в 2015 году – коттедж, поэтому в расписании не включен).Перед орудиями (восточнее) вал и ров. Сзади (запад) – парадос, земля позади орудий, чтобы защитить солдат от внезапной атаки с тыла. Парад проходит к западу от парадо. Сзади (к западу) от парада есть еще один вал и ров в профиль Твидолл. Вся батарея была окружена частоколом, который был удален, хотя его линия осталась четкой, и понятно, что некоторые стандарты для ограды сохранились. Вход в батарею находится с юга, где подъездная дорога приближается к входу, прямо внутри которого находится Сторожевой дом (отмечен на первоначальных планах как таковой, также “ Кварталы смотрителя ”, а теперь (2015) коттедж и поэтому не включен в расписании).Непосредственно к северу от Стражи находится колодец, а к северо-востоку от него находится здание, известное как «Дом Актилена» (который выполнял второстепенную функцию в связи с бытовым использованием участка и подачей газа в дом. ), но изначально это был магазин Position Finder.

ОРУЖИЕ ЗРЕНИЯ У каждой огневой точки есть бетонная орудийная яма, предназначенная для размещения 9-дюймовой пушки RML (винтовое дульное заряжание) с большим углом (удалено). Огневые точки сохранились в хорошем состоянии, и хотя опорные плиты были сняты, положение орудия с гонщиком видно почти всегда.Есть ступеньки наверху огневых точек, а на некоторых сохранились рельсы для тележек, которые использовались для перемещения снарядов к дульной части орудия. Укрепление №6 – единственный пример, в котором сохранилась одна из двух вышек (на первоначальных планах они назывались «загрузочными шлюпбалками» и которые использовались для подъема снарядов на вершину огневой точки): перила здесь позже, в середине C20. . № 4 сохраняет свои фиксирующие кольца, в то время как положение этих колец видно только на остальных. В боковых стенках огневых точек имеются рундуки для боеприпасов, проходы в магазины заблокированы.

БОМБОЗАЩИТНЫЕ УКРЫТИЯ (ПОЗДНИЕ МАГАЗИНЫ КАРТРИДЖЕЙ) Между каждой парой орудий находится бомбоубежище, которое позже использовалось как магазины для патронов. Это небольшие подземные сооружения. Внешне они представляют собой облицованные бетоном «ямы», к которым ведут ступеньки с запада. Западная сторона, массивная древесина, двойные двери обеспечивают доступ во внутреннюю часть. К северу от каждой двери находится настенная внешняя металлическая лестница, обеспечивающая доступ к воздухозаборнику с деревянной крышкой с железным кольцом для открывания.Похоже, что перила безопасности перед домом № 3 – это более поздние дополнения.

Из трех примеров убежища этого типа, № 2 (между огневыми точками 3 и 4) был детально и внутренне обследован, хотя предполагается, что все они сохранились в аналогичных условиях. Здесь есть две небольшие комнаты, во внешней из которых сохранились две оригинальные деревянные скамейки. Оригинальные деревянные двери (с дверной фурнитурой) сохранились, и между двумя комнатами есть внутренний оконный проем с металлической рамой. Над входной дверью находится вывеска, надпись на которой трудно различить, но предполагается, что она гласит «Магазин картриджей».

МАГАЗИНЫ КАРТРИДЖЕЙ И ОБОЛОЧКИ Между огневыми точками № 2 и 3, а также между № 4 и 5 находятся два подземных магазина для патронов и снарядов. Как и в случае с бомбоубежищами, эти два объекта имеют одинаковую форму. В плане они имеют крестообразную форму и заходят с запада, где к входам ведут наклонные вниз пандусы с бетонными облицованными стенками. Двойные двери, обшитые деревянными панелями, по бокам окружены воздухозаборниками с деревянными крышками, как и раньше, и выше есть знак, определяющий функцию конструкции: «МАГАЗИНЫ КАРТРИДЖЕЙ И ОБОЛОЧКИ / ДЛЯ 9 НА 12 ТОНН R.М.Л. ОРУЖИЕ; под формулировкой первоначально указывался номер магазина для снарядов, но затем он был изменен, чтобы обозначить количество обслуживаемых орудий. Внутри в плане, с запада на восток, расположены укрытие, магазин для снарядов и передвижная камера, последняя к северу от патронного магазина. «Руки» в плане состоят из наклонных переходов, обеспечивающих доступ к соседним орудиям, с люками на концах. Все интерьеры кирпичные и сводчатые.

Патрон № 4 и Магазин № 2, самый северный из двух экземпляров, расположенных между №4 и 5 огневые точки были проверены внутри, хотя предполагается, что оба экземпляра имеют одинаковую степень выживаемости. В первой комнате – убежище – деревянная стойка для винтовок и подъемник для снарядов. Над арочным дверным проемом, ведущим в магазин ракушек, красуется вывеска с надписью «SHELL STORE / FOR 9-IN 12-TON R.M.L. ОРУЖИЕ. / IV. V. VI. »В следующей комнате – магазине ракушек – стоит деревянный стеллаж с надписью« ТРУБКИ », а под ним« УДАР / ВРЕМЯ / ВРЕМЯ ». Служебные люки на концах подземных переходов, ведущих к соседним орудиям, были заблокированы, но над ними находится дополнительная вывеска «ОБСЛУЖИВАЮЩИЙ ЛЮК / 9 ДЮЙМОВ 12 ТОНН R.M.L GUNS. », А затем ниже указан номер пары обслуживаемых орудий. В «Переменном вестибюле» есть вывеска, указывающая на его назначение, а также оригинальные деревянные скамейки и стеллажи. Рядом с арочным проемом к магазину патронов есть вывеска: «МАГАЗИН С КАРТАРДЖАМИ / ДЛЯ ПИСТОЛЕТОВ REM 9IN 12TON IV. V. VI ’. Деревянные двойные двери и наличник в эту комнату также сохранились. Повсюду имеются ниши для предохранительных ламп с обрамлением из цветных металлов (во избежание искр), в некоторых из них застекленные дверцы не повреждены. ПАРАДО Изначально парадос имел два туннельных входа.Та, что позади пушки № 5, сохранилась нетронутой, с бетонной крышей со стволом и разбитыми бетонными ограждениями. К югу, позади дома № 1, туннель был преобразован в гараж с двойными дверями на западном конце арки и на восточном конце, обнесенном стеной, со вставленными пешеходной дверью и окном.

ПАРАД Парад теперь представляет собой ровную лужайку. Дом с бассейном построен позже и не включен в расписание.

ЗАЩИТА ЗАДНЕГО ПАРАДА Эта защита имеет двойной аспект: ступень огня обращена на восток (к орудиям), а также защита обращена наружу на запад (для защиты тыла огневой точки.Эти валы очень хорошо сохранились с острым профилем. В уступе есть несколько траверсов, показанных на первоначальных планах как открытые с тыльной стороны земляных работ. Они засыпаны землей, но видны в канаве из-за их трапециевидной формы из железобетона, обращенной на восток.

ВНЕШНЯЯ ЛИНИЯ ЗАЩИТЫ Положение внешних защитных сооружений, первоначально обозначенное железным забором (удаленным, но предполагаемым для сохранения некоторых стандартов), частично отмечено линией изгороди и имеет небольшой берег и канаву.

МАГАЗИН ПОИСКОВ ПОЛОЖЕНИЯ Одноэтажное здание с плоской крышей из окрашенного кирпича. Находится он к северо-востоку от Стражи. Доступ во внутреннюю часть, которая не была проверена, осуществляется через сегментарно-арочный дверной проем с парой массивных двойных деревянных дверей. К западу от него находится такое же арочное окно со створкой и внешними решетками безопасности. В его западном конце есть дымоход, и первоначальные планы показывают, что здесь была печь внутри, а также полки вокруг других стен.

ОБЪЕМ РАСПИСАНИЯ Запланированная территория включает в себя всю площадь исторической батареи, включая ее внешнюю линию ограждения.

Бывший артиллерийский магазин (известный как «кузница и шорно-седельная мастерская»), «магазин оборудования», сторожевой дом, деревянный аккумуляторный дом C20 Steyne с плавательным бассейном и указанная в списке база для испытаний экспериментальных лодок (включая круглые колодцы). (отмечены как «яма» на проектных чертежах), простирающиеся ниже первого этажа в Центре экспериментальных испытаний лодок) исключены из расписания, хотя земля под ними включена.Модификации для приспособления южного туннеля Parados к гаражу также не включены. Также исключены из расписания современные перила (например, добавленные к огневой позиции № 6 и бомбоубежище № 3, а также садовые ограждения / перила), хотя включены и остатки первоначального частокола. Также исключены фонарные столбы, телеграфные столбы и стационарные садовые элементы, теплицы, мосты и ступеньки на валы (хотя ступени на огневые позиции включены) и подъездная дорога с гудронированным покрытием, хотя земля под всеми этими элементами является включены.

Деревянные умные жалюзи Lutron с питанием от батареек начинаются с 599 долларов США. Lutron

Умные оконные шторы – это на удивление завораживающая роскошь для высококлассных умных домов, а благодаря полностью настраиваемой линейке рулонных штор Serena с голосовым управлением, которые уже есть в портфолио, Lutron является одним из самых громких имен в игре.На этой неделе компания из Пенсильвании добавила в ассортимент роскошные деревянные жалюзи, но с ценами от 599 долларов за штуку стандартного размера 3 фута на 5 футов меньше они не сделают. дорого улучшить естественный свет, проникающий в ваш дом.

Названные Serena Smart Wood Blinds, новые оконные перегородки с поддержкой приложений присоединяются к существующей коллекции рулонных штор Serena и работают примерно так же. Вам по-прежнему понадобится мост Lutron, подключенный к вашему маршрутизатору, чтобы действовать как концентратор системы, и вы будете управлять ими вместе с другими устройствами Lutron Serena и Caseta в приложении Lutron на вашем устройстве Android или iOS.Это приложение позволяет группировать устройства по комнатам, чтобы контролировать их все одновременно, или создавать расписания, которым устройства должны следовать в течение дня. Как и существующие шторы Serena, вы сможете управлять новыми деревянными жалюзи с помощью голосовых команд через Alexa или Google Assistant или, благодаря интеграции Lutron с Apple HomeKit, через Siri.

Деревянные жалюзи Serena от Lutron будут автоматически отслеживать солнце в течение дня, соответственно наклоняясь, чтобы свести к минимуму резкие блики и обеспечить максимальный комфорт дневного света.

Lutron

Одно ключевое отличие – деревянные жалюзи автоматически наклоняются, но, в отличие от рулонных штор Serena, вам все равно придется поднимать и опускать их вручную.

Однако деревянные жалюзи имеют пару дополнительных уловок. Для начала, Lutron воспользуется встроенным компасом вашего телефона, чтобы быстро определить, в каком направлении обращено каждое окно. Оттуда функция оптимизации естественного освещения автоматически назначит каждую шторку автоматическому расписанию с использованием предварительно заданных углов, предназначенных для рассеивания резкого солнечного света и обеспечения максимального комфортного дневного света в течение дня. Жалюзи также обещают защитить пол, мебель и произведения искусства от выцветания из-за избыточного солнечного света, а в конце дня они автоматически закрываются, чтобы обеспечить конфиденциальность в вечерние часы.Ничего из этого не требует с вашей стороны специального расписания или программирования.

CNET Умный дом и бытовая техника

Получите обзоры и рейтинги умного дома, видеообзоры, руководства по покупке, цены и сравнения от CNET.

Для каждой шторки можно выбрать один из восьми вариантов отделки, и вы также можете настроить внешний вид верхней части жалюзи.

Lutron

Еще одна эффектная функция, называемая Precision Tilt Positioning, обещает выровнять планки на нескольких жалюзи на одной стене для единообразного вида. Удачи тебе в этом, Джонсес.

Если говорить о внешнем виде (и если судить исключительно по очень хорошо освещенным фотографиям в прессе), новые деревянные жалюзи кажутся вполне привлекательными для своей цены. Каждый из них сделан из североамериканской липы и доступен в различных морилках, а также они могут быть окрашены в различные нейтральные белые и серые тона.То же самое касается выступа в верхней части жалюзи, который может иметь традиционно декоративную форму Истона или более современную и минималистичную прямоугольную форму. Lutron говорит, что если вы действительно хотите стать современным с ярко-синими жалюзи или другими популярными цветами, они могут предложить индивидуальную покраску, хотя цены будут отличаться.

Что касается питания, Lutron обещает «лучшее в отрасли время автономной работы» для каждой шторки, использующей приобретенные в магазине батарейки типа D или AA, но также доступны проводные версии, если вы предпочитаете их просто подключить.Если батарейки когда-нибудь разрядятся, вы все равно сможете поднимать и опускать жалюзи, но не сможете наклонять их вручную.

Размер жалюзи начинается с 20 дюймов в ширину, но может достигать 72 дюймов, и Lutron говорит, что вы можете сгруппировать несколько жалюзи под одной валентностью для чего-то вроде большого двойного окна. Каждая из четырех деревянных отделок добавит 20 долларов к общей стоимости жалюзи. Чтобы получить полную информацию о ценах, розничные продавцы Lutron включают в себя бюджетные жалюзи, сеть дилеров Lutron и веб-сайт Lutron Serena Shades, где вы можете настроить свои жалюзи и посмотреть, сколько они будут стоить.

Когда я настроил деревянные жалюзи Lutron для того же небольшого 27-дюймового окна, в котором я недавно установил и протестировал интеллектуальные рулонные шторы Ikea Fyrtur, запрашиваемая цена составила около 645 долларов, включая относительно высокую стоимость моста Lutron. (80 долларов США) и версия пульта дистанционного управления Lutron Pico для слепых для ручного управления (55 долларов США). Для сравнения, рулонные шторы Ikea, которые я рассмотрел, поставлялись с собственным портативным пультом дистанционного управления, и в сочетании с концентратором Ikea Trådfri Gateway стоимость все еще была значительно ниже 200 долларов.

CES 2020: все новые продукты для умного дома, от умных замков до насадки для душа Alexa

Посмотреть все фото

Очевидно, что это большая пропасть между лучшими в этой категории и ценным выбором, но дорогие жалюзи Lutron по-прежнему будут привлекать интерес со стороны высокопоставленных семей в поисках модных экспонатов. К чести Lutron, фирменные радиосигналы Clear Connect системы (которые концентратор преобразует для вашего маршрутизатора) уже давно зарекомендовали себя как одни из самых надежных передач, которые мы тестировали в CNET Smart Home, где уже установлены шторы Serena. Часто это первое, что приходит на помощь посетителям.

С этой целью я готов поспорить, что множество энтузиастов умного дома придут, чтобы возжелать эти жалюзи, но сколько из них потратят на них тысячи? Время покажет. А пока не удивляйтесь, если в ближайшем будущем мы в конечном итоге протестируем все на себе.

Correction, 17 июня: Предыдущая версия этой статьи содержала неверную информацию об использовании жалюзи Lutron вручную. Жалюзи нельзя откинуть вручную, когда разрядился аккумулятор.

.
