Беспроводной датчик движения для включения света беспроводной

С каждым годом, благодаря появлению технических новинок, наш дом становится все комфортнее и удобнее. Сегодня очень широкое применение нашли беспроводные датчики движения, которые используются для включения света в помещениях или на улице.

Такого рода приборы нашли применение в различных сферах человеческой деятельности. Но чаще всего их можно встретить в составе охранной системы частных домов и предприятий. При этом их используют в системе освещения как уличного, так внутреннего типа. Каким образом можно использовать подобного рода устройства в быту и чем это для вас обернется, расскажет сегодняшняя статья.

Начнем с начала

Беспроводной датчик, реагирующий на движение включением света, представляет собой довольно миниатюрное устройство. Принцип работы подобного рода приборов заключается в фиксации на заданной области пространства движения и активации при этом осветительного прибора, приводя к включению освещения.

Обратите внимание! Беспроводные датчики для определения движения используются не только в системе освещения, но в качестве элемента охранной системы.

Такие приборы оснащены приемником сигналов разного типа. В качестве приемника выступает сенсор, на который поступает сигнал о том, что в заданной зоне появилось движение. В сенсоре происходит преобразование сигнала в электрический импульс, который отправляется далее на светильник. Результатом работы датчика будет включение света.

Принцип работы датчика

Из-за того, что возможно ложное срабатывание датчика, подобные устройства часто идут с дополнительным оборудованием в различных модификациях. Очень часто беспроводные устройства для включения на улице освещения снабжены видеокамерами. Миниатюрная камера зачастую встроена в прибор и может вести видеорегистрацию вне зависимости от самого датчика. Такое дополнительное оборудование является неотъемлемой частью качественной и эффективной сигнализации.

Обратите внимание! Датчики движения беспроводного типа, необходимые для автоматического включения света в помещениях и на улице, входят в систему «умный дом», которая является наиболее совершенной и выгодной на сегодняшний день.

Достоинства и недостатки устройств

Беспроводные аппараты фиксации движения, обеспечивающие автоматическое включение освещения, на данный момент времени являются более популярными, чем модели, подключаемые к электросети с помощью проводов. Ведь беспроводные устройства обладают следующими достоинствами:

простая и быстрая установка. Для установки понабиться минимум инструментов и всего через пару минут датчик будет установлен;
отсутствие контакта с электрической системой дома, в результате риск получить электротравму сведен к минимуму. Такой прибор сможет установить любой человек, который не знаком даже с основами электричества;

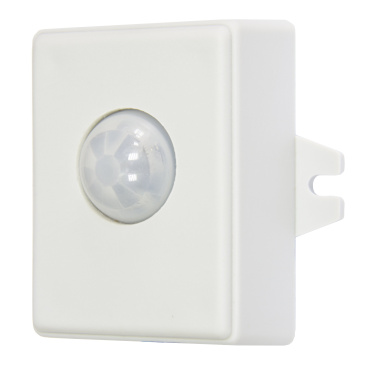

Установленный беспроводной датчик

полная автономность. Такие устройства работают вне зависимости от того, есть или нет в доме электричество;
небольшая стоимость изделия, по сравнению с проводными моделями. Здесь не нужно будет тратиться на прокладку кабеля и работу специалистов, что значительно уменьшает финансовые затраты на установку;
возможность применять датчик для включения света на расстоянии от дома. Максимально допустимая дистанция — 100 метров;
высокая надежность канала передачи. Его невозможно повредить. Единственное, что может произойти, это глушение сигнала;
создание системы освещения, которая будет отличаться максимальной экономичностью. Из-за того, что свет включается только при появлении движения (человека), его использование становится эргономичным и экономичным. Теперь не будет нужды включать/выключать свет в помещении. Это будет происходить автоматически.

Аккумуляторы для датчика

Кроме этого установка подобного рода устройств не испортит внешний вид завершенного ремонта ненужными проводами, которые в других моделях следует еще эстетически замаскировать. Источником питания для таких датчиков служат обычные батарейки.

Обратите внимание! Батарейки для датчика можно заменить аккумуляторами. В такой ситуации прибор будет работать значительно дольше, не надо будет вновь и вновь покупать батарейки. Достаточно пары аккумуляторов.

Тем не менее, несмотря на внушительные достоинства, здесь все же не обошлось без недостатков. К минусам таких приборов следует отнести:

необходимость смены батареек или подзарядки аккумуляторов. Перед разрядкой датчик будет сигнализировать об этом включением сирены или света. Обычно батареек хватает на работу в течении пары лет;

уменьшение дальности действия устройства при использовании определенных строительных материалов. Такие материалы, как кирпич, железобетон, каленое стекло и бетонные блоки обладают разной степенью преграждения для сигнала. Данный недостаток легко устраняется путем подключения дополнительного оборудования, которое усиливает сигнал.

Как видим, перечень минусов совсем небольшой. При этом они нивелируются затратами, которые необходимы для прокладки кабеля. Поэтому именно беспроводные модели приборов, реагирующие на движение путем включения освещения, на сегодняшний день наиболее востребованы.

Какие бывают датчики

Беспроводные датчики, реагирующие на движение включением света, между собой различаются по типу приемника (сенсора).

При этом многие модели могут обладать специфичным предназначением и разнообразными опциями. Например, помимо включения света может активироваться звуковая сирена. Такой вариант часто применим в охранных сигнализациях, расположенных по периметру приусадебных участков.
К основным разновидностям беспроводных типов датчиков относятся:

магнитоконтактный сигнализатор. Они применяются для оконных и дверных проемов и других открывающихся конструкций. Прибор состоит из двух частей, соединенных между собой магнитом;
детектор для анализа состояния стекла. Он реагирует на возникшую деформацию поверхности стекла;
беспроводной извещатель. Такой прибор, как правило, объемный, оснащенный приемником, который реагирует на ИК-лучи. Применяется повсеместно. Работает в автоматическом режиме и имеет специальный механизм, который предотвращает его несанкционированный демонтаж;

Обратите внимание! Такие приборы всегда находятся на связи с пультом управления.

датчик газа или дыма. Такие приборы при наличии газов и задымленности изменяют проводимость своего сенсорного элемента.

Виды беспроводных датчиков

Отдельно стоит отметить, что сенсоры, реагирующие на движения, бывают двух разновидностей:

инфракрасные. Такие устройства оснащены специальной оптической системой;
электрохимические. Принцип их работы основан на адсорбции.

GSM-датчики беспроводной модификации

Сегодня очень часто для автоматического включения освещения используются беспроводные модели GSM-датчиков движения. Они стали неотъемлемой частью охранных систем домов и других объектов.

В основе работы данного прибора лежит GSM-модуль. Когда датчик обнаруживает нарушение (движение) в регистрируемой области, прибор самостоятельно отправляет сообщение установленной формы на заданный номер. В результате хозяин дома будет всегда в курсе того, что происходит на его участке в контролируемой прибором зоне.

У GSM-датчиков существует три способа оповещения:

отправка по номеру специально заданного сообщения;
связь через GPRS;
стандартный телефонный звонок.

Такого рода приборы используются для:

предотвращения несанкционированного проникновения на приусадебный участок или в дом;
отключение электричества;
предотвращение возникновения пожара и т.д.

Благодаря такому разнообразию предназначений, а также удобным способам информирования хозяина о происшествиях, GSM-датчики сегодня очень популярны и получили широкое применение.

Как установить датчик

Датчик дверного типа

Способ монтажа зависит от того, какая модель датчика беспроводного типа используется.

Такие устройства могут иметь следующие варианты дислокации:

дверной проем;
оконный проем;
на потолке;
на улице.

Обратите внимание! Дверные и оконные датчики по принципу подключения очень схожи между собой, как и по техническим принципам работы. Их система состоит из двух сигнализаторов: один работает на прием, второй — на отправку. Этот процесс беспрерывен, а при прерывании происходит включение света или активизация сирены.

Потолочные датчики для включения освещения на сегодняшний день имеют самое обширное применение. Их отличает самый большой спектр контроля.
Вне зависимости от модели беспроводного датчика, установка предельно проста и выглядит так:

выбирается место локализации прибора;
с помощью крепежных элементов, идущих в комплекте с устройством, монтируем прибор;

далее проводится настройка параметров работы датчика. Здесь следует установить частоту, с которой сигнал будет отражаться от поверхностей. Если сигнал вернулся на сенсор с другой силой, произойдет активация света или сирены.

Подключение датчика к осветительным пробам происходит по следующей схеме.

Схема подключения датчика к светильнику

Выполнив все пункты установки, в итоге вы получите качественную систему автоматического включения света в доме или на улице, а также надежный элемент охранной системы.

Беспроводные датчики сегодня являются незаменимыми помощниками при усовершенствовании своего дома и прилежащей территории в плане автоматизации системы освещения, а также создания эффективной охранной системы. Такие приборы способны значительно упростить вашу жизнь, сделав ее более комфортной и удобной.

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается.

После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Содержание

Виды и разновидности
Тип питания
Способ определения наличия движения
Технические характеристики
Угол обзора
Дальность действия
Мощность подключаемых светильников
Способ и место установки
Дополнительные функции
Где разместить
Датчик движения для включения света: схемы установки
Регулировка (настройка)
Угол наклона
Чувствительность
Время задержки
Уровень освещенности
Что такое датчик движения и зачем он нужен?
Типы датчиков движения
Установка
Датчик движения ультразвуковой
Датчики инфракрасные
Принципы работы датчиков движения
Как правильно установить датчик движения?

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :

Проводные датчики с питанием от сети 220 В.
Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.

Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

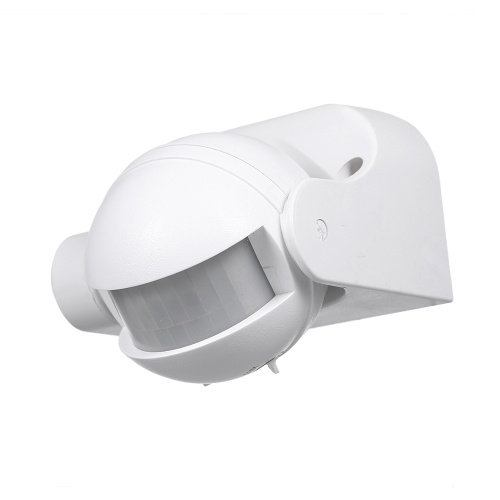

Разное исполнение, но цвет, в основном, белый и черный

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

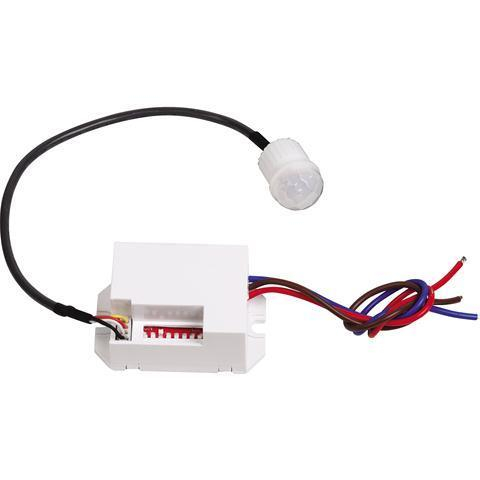

Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
- на потолке;
- на стене.
Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Дополнительные функции
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
- Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
- Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
Для многих полезной функцией будет защита от срабатывания при появлении животных
Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.
Где разместить
Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:
- Рядом не должно быть осветительных приборов. Свет мешает корректной работе.
- Поблизости не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха.
С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность
В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.
Датчик движения для включения света: схемы установки
В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.
Схема включения датчика движения для включения света в темном помещении
Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.
Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.
Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле
Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.
Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.
Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)
Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».
Регулировка (настройка)
После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.
Угол наклона
Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.
Регулировка датчика движения начинается с выбора угла наклона
Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.
Чувствительность
На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).
В основном, регулировки выглядят так
Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.
Время задержки
У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).
Время свечения или время задержки — выбираете как вам больше нравится
Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.
Уровень освещенности
Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.
Находится они могут на лицевой или тыльной стороне корпуса
При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.
Вот теперь можно считать, что реле движения настроено.
Датчик движения служит для автоматического включения света в доме. Он обнаруживает объект, движущийся в помещении и подает сигнал для включения света. В быту очень удобно использовать такие приспособления.
Что такое датчик движения и зачем он нужен?
Датчик движения — специальный волноискатель, работающий от электричества. Он улавливает движения в помещении. То есть, любой движущийся объект попадая в зону охвата датчика движения, активирует сенсорную систему, которая передает его к присоединённому механизму к ней механизму.
Прибор не навредит вашему здоровью и существенно сэкономит электроэнергию, а значит и деньги, которые вы могли за него отдать.
У данного приспособления имеются множество плюсов:
Установив датчик движения в каком-либо складском помещении, облегчит вашу жизнь. Как правило, в таких помещениях выключатели находятся достаточно далеко от входа. Это значит, если в помещении творческий беспорядок, вы легко можете получить травму, споткнувшись через какой-либо предмет.
Многофункциональность один из главных преимуществ датчиков движения. Он не только компактен и идеально подойдет для любого интерьера, а также может быть беспроводным, что удобно. Датчик движения можно использовать в различных целях, будь то открытие ворот или сигнализация.
Типы датчиков движения
Сейчас существует несколько видов датчиков движения. Перед покупкой стоит немного разобраться в характеристиках данных приборов. Их большое количество, чтобы каждый мог выбрать прибор подходящий под определенные требования.
Датчики движения делятся на некоторые типов, в зависимости от места, где он находится:
- Тип внутренний. Такой вид датчиков находится в помещении. Установить его можно в абсолютно любом месте дома или квартиры.
- Тип внешний. Такой прибор работает на расстоянии от 100 до 500 метров. Обычно их устанавливают во дворе дома или на обширных участках различных производств.
Установка, как и приборы делится на два типа:
- Потолочный тип установки. Такой сигнализатор монтируют в потолок. Как правило, он работает на все 360 градусов.
- Настенный или, другое название – угловой тип установки. Преимущество считается меньший угол разора, так сокращается количество ложных реагирований.
Питание сигнализатора делится на несколько видов:
Проводной тип питания – на протяжении всего времени эксплуатации работают хорошо, почти как новые. Это происходит из-за того, что электроэнергия передается по проводам. У сигнализатора имеется минус – он отключается, в случае отсутствия электричества.
Автономный или беспроводной тип питания. Он работает от одного или нескольких аккумуляторов, которые заранее встроены. Более современные модели питаются солнечным светом. Однако столь экологичный вариант требует контроля электроэнергии. Ее не должно быть слишком мало, или слишком много.
Установка
Датчики также отличаются установкой. Есть внешние или накладные, а также приборы, которые встраиваются. Первые легки в монтировании, к ним нужно лишь подвести электропроводку. У второго типа главным плюсом является возможность изготовления под интерьер и общий дизайн комнаты.

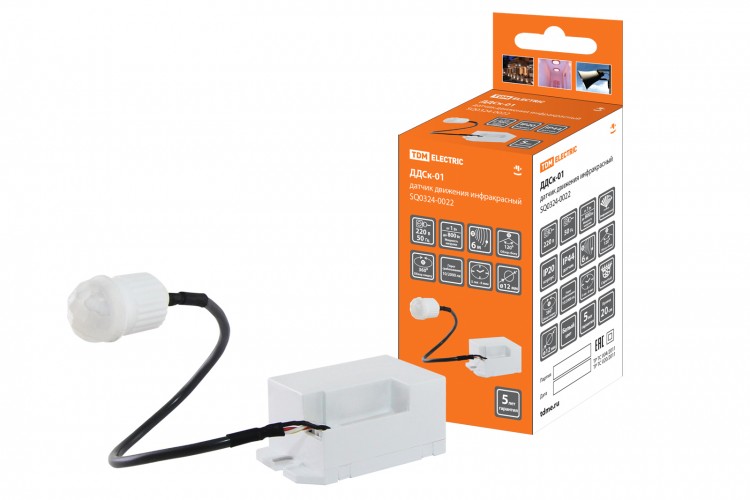

Чтобы лучше понять, как он выглядит, стоит посмотреть фото таких датчиков движения. Благодаря данному преимуществу датчик можно спланировать еще на стадии разработки проекта всего дома. Оба вида отличаются друг от друга принципом работы.
Датчик движения ультразвуковой
Работает он достаточно просто. Волны, которые исходят от движущего предмета, считывает встроенный волноуловитель. Данный вид датчиков долго служит и он удобен в использовании. Цена на ультразвуковой датчик приемлема, а также он устойчив к окружающей среде.
Однако, у него имеются некоторые недочеты:
- Часто не реагирует на медленно движущийся объект.
- Негативно действует на животных поэтому, если у вас есть домашние любимцы не стоит выбирать датчик данного типа.
Датчики инфракрасные
Такие приборы реагируют на тепло исходящее от движущегося объекта, далее включается свет. Выполнение данного действия напрямую зависит от количества лампочек, которые встроены в систему. Чем больше ламп, тем больше территории охватывает прибор.
Такой датчик устанавливать на кухне не желательно, т.к. там перепады температур, а как вы уже знаете эти приборы не любят смену температуры.
Датчик является безвредным для животных и людей. Прибор настаивается под ваши требования угла обзора и чувствительности. Датчики этого типа отлично работают, как в помещениях, так и на улице — это определенно плюс. К инфракрасным датчикам относятся датчики движения 12 вольт.
Минусы инфракрасных датчиков:
- Реагируют на тепловые волны от техники, которая находится в комнате.
- Осадки и солнце воздействуют на инфракрасные датчики.
- Не реагирует на предметы, которые не излучают тепло.
Принципы работы датчиков движения
Принцип работы датчика движения достаточно прост. В то время, когда на территории обзора датчика движения появляется движущийся объект, встроенный обнаружитель включит реле и с его помощью электричество передастся к лампочкам, тем самым включив свет.
Устройство работает то время, которое вы указываете в настройках. Можно выбрать от 5 секунд до 10 минут. То есть, например, вы поставили таймер в 5 минут, если в течении всего этого времени не будет движения, прибор выключит свет.
Ещё до покупки датчика необходимо определиться с местом его размещения. Именного от этого будет зависеть тип устройства. К примеру, датчик инфракрасного типа не будет реагировать на человека, если он не зашел в помещение. Если же вы хотите, чтобы свет включался при открывании дверей, установите прибор ультразвукового типа.
Как правильно установить датчик движения?
Вы уже знаете, что такое датчик движения, их виды, и как они работают. Теперь давайте поговорим о том, как правильно подключить датчик движения. При размещении прибора обязательно нужно учитывать размеры помещения, где находятся окна и двери. Это все влияет на корректную работу датчика.
Учитывайте данные факторы при монтаже прибора:
- Не должно быть грязи или пыли.
- Какие-либо предметы перед датчиком, в особенности на улице, могут стать причиной срабатывания прибора.
- Если вы устанавливаете сигнализатор с проводкой, ее изоляция должна быть влагостойкой.
- Монтировать датчик рядом или напротив приборов излучающих свет или электромагнитные волны – не лучшая идея.
- Задайте нужный угол и направление, потому что прибор будет реагировать на предметы, которые попадают в зону охвата.
- Подбирать светильники, следует по мощности, берите с запасом в 15%.
Итак, теперь вы знаете все, что нужно о датчиках движения. Я надеюсь после прочтения данной статьи, вы решили для себя, какой датчик движения лучше выбрать.

виды, принцип действия, схема подключения

Несмотря на постоянную работу правоохранительных органов, проблема хищения имущества граждан и материальных ценностей с предприятий остается актуальной, и по сей день. Одним из способов контроля доступа посторонних лиц к частной или корпоративной собственности является беспроводной датчик движения. Чем примечательно данное устройство и как применяется на практике, мы рассмотрим в данной статье.

Назначение

Беспроводные датчики движения предназначены для распознавания перемещения в заданной области и последующей передачи данных о зафиксированном событии на исполнительное устройство. Основной сферой их действия являются системы охранной сигнализации. Где датчики движения осуществляют наблюдение за территорией, зданиями, сооружениями, помещениями и прочими объектами. Помимо охранных систем их устанавливают для коммутации систем освещения, произведения контроля доступа к определенным помещениям или их частям.

В зависимости от принципа действия датчики могут предназначаться для фиксации тепловых излучений или определенного спектра волн. На основании чего и происходит их основное деление по видам.

Виды и принцип действия

Все беспроводные датчики движения, в зависимости от их степени защищенности от воздействия внешних факторов подразделяются на сенсоры наружной и внутренней установки. Определяющим фактором которой является степень пыле-влагозащищенности, обозначаемая индексом IP и двумя цифрами. В соответствии с разделом 5 и 6 ГОСТ 14254-2015 цифровые показатели варьируются от 0 до 6 для пылеустойчивости и от 0 до 9 для влагоустойчивости. Чем больше значение, тем в более агрессивных условиях сможет работать датчик движения.

В зависимости от принципа обнаружения перемещающегося предмета, беспроводные датчики движения могут быть пассивными, активными и комбинированными. Пассивные сенсоры ориентированы на собственные излучения человеческого тела, их сопоставление с состоянием окружающего пространства. Для активных закономерна собственная генерация импульсов в контролируемую область и последующее измерение этого же излучения в прямом или отраженном спектре. Комбинированные модели объединяют принципы и активных и пассивных устройств.

В зависимости от принципа действия датчики движения можно разделить на следующие категории:

Инфракрасные – основаны на фиксации тепловой энергии, выделяемой телом человека.
Ультразвуковые – согласно п.2.1.1.3 ГОСТ Р 50030.5.2-99 работают на эффекте Доплера. При генерации ультразвуковых колебаний в окружающее пространство в случае столкновения волны с препятствием, часть сигнала отразится и вернется к приемнику.

Ультразвуковой датчик движения

Микроволновые – аналогичен предыдущему, но вместо ультразвука выдает микроволны, обладающие отличной чувствительностью. Однако в беспроводных моделях выпускается редко из-за большого расхода электроэнергии.

Микроволновой датчик движения

Радиоволновые – оснащаются антенной для генерации радиоволн, отличаются способностью проникать через преграды.

Также беспроводные датчики движения могут выпускаться с передатчиком для трансляции сигнала о движении, либо оснащаться собственной SIM картой и модулем мобильной передачи данных. В первом случае устройство подвязывается под конкретный приемник сигнала. А во втором, самостоятельно передает информацию на мобильное устройство или другой гаджет, оснащенный соответствующим приложением. Наибольшее распространение среди беспроводных датчиков движения получили инфракрасные и радиоволновые модели.

Инфракрасные

Принцип действия инфракрасных беспроводных сенсоров основывается на работе чувствительного пироэлемента. Который способен изменять собственную проводимость в зависимости от повышения температуры в контролируемой области. Пироэлемент здесь выступает в роли электронного ключа, участвующего в подаче питания на исполнительный орган (катушку реле или выход микроконтроллера). Простота конструкции обеспечивает наиболее демократичную цену среди беспроводных датчиков движения.

Принцип действия инфракрасного датчика

В связи с тем, что угол охвата питроэлемента невелик, его принудительно расширяют за счет установки линзы Френеля, которая позволяет увеличить угол до 120º и более. Линза формирует несколько секций, в некоторых ситуациях обеспечивается и секция для защиты от саботажа. Она формирует зону захвата под сенсором, исключая мертвую зону. Дальность действия инфракрасных датчиков составляет порядка 12 – 15 м в горизонтальной плоскости.

Радиоволновые

Это бесконтактные датчики, передающие ультразвуковой сигнал в зону чувствительности и принимающие его в отраженном виде. При перемещении человека в этой зоне изменятся параметры ультразвукового сигнала, что зафиксирует измерительный элемент датчика. При возникновении движения в охватываемой области изменится принцип распространения радиоволн и частота их колебаний. Эти изменения фиксируются чувствительным элементом датчика и передаются в цепь управления. После чего управляющий импульс подается на рабочий орган или отправляет сигнал тревоги на пульт охраны.

В виду использования радиосигнала, он способен проникать сквозь стены, мебель и другие преграды. Благодаря чему сам датчик движения можно смело прятать, в отличии от инфракрасных. Однако следует помнить, что расширение рабочей зоны чревато ложными срабатываниями, поэтому место их установки и длину охватываемой зоны выбирают индивидуально.

Установка нескольких радиоволновых датчиков

При монтаже сразу нескольких радиоволновых устройств в одной локации важно использовать модели, работающие на разных частотах, чтобы исключить взаимные помехи.

Схема подключения

В зависимости от поставленных задач существуют несколько способов подключения беспроводных датчиков движения, для чего используются разные схемы. Наиболее простым вариантом является установка датчика движения с питанием от батареек.

Схема подключения датчика движения от батарейки

Данный вариант не требует особых знаний или навыков, как правило, конструкция самого датчика предусматривает возможность установки и подключения батареек. Или имеет специальные выводы для присоединения портативного источника питания. Такие модели передают сигнал о возникновении движения на пульт или мобильное устройство.

Более сложный вариант – использование аккумулятора и светильника для включения освещения. Дополнительно схема может комплектоваться солнечной батареей для накопления электрической энергии в светлое время суток.

Схема подключения с солнечной батареей

В данном случае происходит заряд аккумулятора от солнечной батареи и последующее включение светильника, в случае выявления датчиком какого-либо движения. Однако этот способ имеет свои недостатки, так как светильник может включаться круглые сутки, а эффективность такого явления днем практически сводится к нулю. Поэтому на практике существует вариант подключения через фотореле.

Схема подключения с фотореле

Где и как расположить?

При выборе места установки беспроводного датчика движения следует руководствоваться следующими принципами:

Наиболее выгодным местом расположения в помещении является угол стены. По высоте желательно устанавливать под потолком или на высоте не менее 2 м.
В зону охвата датчика движения должна попадать входная дверь и окна, выходящие на улицу. Так как это наиболее распространенные точки взлома, им следует уделить наибольшее внимание.
При наличии открытого балкона или не застекленной лоджии, эти места также следует охватить датчиком движения.

Установка для открытого балкона

Если на улице необходимо контролировать большие территории или протяженный участок, то в начале и конце размещают элементы линейных сенсоров.
Если вы хотите охватить помимо внутренней части помещения и придомовую территорию, датчик следует установить поближе к окну или непосредственно в оконном проеме.
Для сигнализации о приближении кого-либо по лестничной клетке можете установить датчик движения в подъезде на пол пролета марша.
Не располагайте сенсор вблизи вытяжной трубы или входа/выхода вентиляционной шахты.

Особенности выбора

Выбирая какую-то модель беспроводного датчика движения, обратите внимание на следующие критерии:

Наиболее доступным и простым вариантом для внутренней установки в квартире или частном доме будет инфракрасный датчик. Однако в его рабочей зоне не должно располагаться источников тепла, ламп накаливания или мебели.
При расположении на улице, обязательно выбирайте устройства со степенью защиты от пыли и влаги не менее IP56.
В случае обитания больших животных и возможности их появления в контролируемой области, приобретайте модель датчика с соответствующей функцией.
Для удобства последующей настройки датчика движения, выбирайте модели с регулируемым положением чувствительного элемента.
Отдавайте предпочтение проверенным производителям – это убережет вас от лишней траты денег.

Список литературы

А. Кашкаров «Электронные системы охраны с пироэлектрическими датчиками и способы их нейтрализации» 2015
Дж. Вебстер “Справочник по измерениям, сенсорам и приборам” 2006
Виглеб Г «Датчики», 1989
Ю.А.Виноградов «Охранная техника» 2010
Фрайден Дж «Современные датчики. Справочник» 2005

рейтинг топ-10 по версии КП

Обеспечить защиту своего дома — важная задача для каждого владельца. Длительная командировка, отпуск, поездка в загородный дом — все это лишний повод переживать по поводу того, что кто-то покуситься на ваше жилище. Для безопасности придумали много средств. Про лучшие датчики движения в 2022 году, которые к таким, безусловно, относятся, «Комсомольская правда» расскажет в этом материале.

Есть некая путаница в терминах. Собственно датчики движения — это устройство для охраны дома, которое реагирует на движение объектов в помещении. Но часто датчиками движения называют датчики освещения, которые служат для автоматического включения света. О таких устройствах у нас есть отдельная статья.

Выбор редакции

Ajax MotionCam Black (Датчик движения с фотокамерой для верификации тревог)

Ajax MotionCam Black. Фото: yandex.matket.ru

Отличная модель, специализирующаяся именно на безопасности. При обнаружении движения датчик передает сигнал тревоги хабу и делает серию фотоснимков. Снимки сразу можно посмотреть в мобильном приложении по управлению системой защиты Ajax. Определить появление человека в помещении устройство может на расстоянии до 12 метров. При этом оно игнорирует появление домашних животных.Высокая детализация снимков возможна даже в полной темноте. Это позволяет обеспечить инфракрасная подсветка. Для работы датчика MotionCam необходима централь Ajax Hub 2.

Плюс модели в том, что благодаря получению снимков, можно избежать ложных вызовов охранной бригады. С помощью MotionCam фотоподтверждение тревоги будет доставлено владельцу системы защиты даже при отсутствии интернета или электричества и даст возможность оценить ситуацию даже при скорости GPRS-соединения 0,5 кбит/c.

Углы обзора датчика детектирования движения — 88.5° по горизонтали и 80° по вертикали. Дальность детектирования движения составляет до 12 метров. Делает до 5 фотоснимков с разрешением 640х480 пикселей при одной тревоге по движению. Широкий угол обзора камеры — 90°. Датчик срабатывает только на движения, имеет «иммунитет» к животным ростом до 50 см. Благодаря тамперу — тревожной кнопке, которая моментально реагирует на любую попытку вскрытия — он надежно защищен от снятия.

Основные характеристики

Максимальное время автономной работы	7 часов
Тип соединения устройств	беспроводной
Постановка и снятие с охраны осуществляется через мобильное приложение

Плюсы и минусы

Работает со смартфоном даже при отсутствии интернета. Модель от надежного производителя, хорошо зарекомендовавшего на рынке охраны. Функционирует в системе «умный дом», оперативная передача фотоснимков тоже никогда не будет лишней

Максимальное время автономной работы — 7 часов, это не самый длительный срок

Топ-10 лучших датчиков движения 2022 года по версии КП

1. CARCAM PIR-100D (датчик движения для охранных сигнализаций)

CARCAM PIR-100D. Фото: yandex.matket.ru

CARCAM PIR-100D – уличный датчик движения с солнечной батареей. Предназначен для крепления на вертикальные строительные конструкции и столбы. Отличный вариант для жителей частного дома: устройство не реагирует на животных до 36 кг весом, а уровень чувствительно можно выбрать. Зона детекции охватывает 15 метров, у аппарата есть защитный козырек. Установить его можно на высоте до двух с половиной метров.

Основные характеристики

Назначение	охранно-пожарное
Работа в автономном режиме	есть

Плюсы и минусы

Качественный и надежный датчик движения. Корпус устройства крепко защищен. Прост в установке

Заявлен для работы на улице, нежели в помещении, но только при температуре до нуля градусов работает исправно. То есть, в морозных условиях могут быть неполадки

2. RubetekRS-3201

RubetekRS-3201. Фото: yandex.matket.ru

Простое и доступное решение для дома, которое позволит повысить безопасность вашего дома, обеспечить комфорт, сэкономить электроэнергию. Датчик фиксирует движение в зоне обнаружения, регистрируя тепловые волны, исходящие от человека, и отправляет оповещение на смартфон. Своевременные push — и sms-уведомления обезопасят квартиру от вторжений нежелательных гостей. Пользователи отмечают хорошую чувствительность. Также устройство очень удобно для монтажа.

Основные характеристики

Работа в системе «умный дом»;	есть
Протокол связи	Wi-Fi
Тип соединения устройств	беспроводное

Плюсы и минусы

Очень хороший вариант, доступный для использования в «умном доме». Хорошая дальность действия — до 20 метров. Может работать на батарейках, это очень удобно для монтажа

Для управления устройством необходимо приобрести шлюз, работающий на протоколе RF433

3. DIGMADiSense M1 (WiFi)

DIGMADiSense M1 (WiFi) . Фото: yandex.matket.ru

Этот датчик движения рассчитан на защиту дома от проникновения непрошенных гостей. Он изготовлен из высококачественного прочного пластика и работает от встроенного аккумулятора. Совместим с сигнализацией AJAX Hub. Может работать в автономном режиме без охранной системы. Работает в сопряжении со смартфоном, поддерживает системы Android 4. 1 и выше, iOS 8.0 и выше. В случае проникновения на территорию домовладения посторонних лиц датчик передаст пользователю оповещение в виде звукового сигнала, если хозяин находится поблизости, или push-сообщения – при его значительном удалении.

Основные характеристики

Работа в системе «умный дом»	есть
Подключение к смартфону	есть
Протокол связи	Wi-Fi
Тип соединения устройств	беспроводное

Плюсы и минусы

Быстрый монтаж, быстрая и понятная настройка, низкий процент ложных срабатываний

Есть небольшая задержка при обнаружении движения

4. AqaraMotion Sensor

AqaraMotion Sensor . Фото: yandex.matket.ru

Весьма доступный и интересный вариант. Он крепится на любую поверхность с помощью клейкого стикера из комплекта. Дальность обнаружения — 7 метров, угол обзора — 170 градусов. Оптимальное место для установки таких датчиков — на шкафу или под потолком. Правда, при таком расположении аппарат может реагировать и на животных. Как вариант — для большего охвата территории можно установить несколько датчиков. Если вы не дома, то датчики будут отправлять оповещение на телефон — вы узнаете, когда ребенок вернется из школы, или кто-то зайдет в вашу комнату. Если вы уехали в отпуск, датчики могут при обнаружении движения включать громкую сирену — этого может быть достаточно, чтобы злоумышленник отказался от своих планов. К проводам его подключать тоже не нужно.

Основные характеристики

Работа в системе «умный дом»	есть
Максимальная дальность действия фронтально	7 м
Угол сканирования	170°
Тип соединения	беспроводное

Плюсы и минусы

Доступная цена, он может взаимодействовать со смартфоном, что очень удобно, если вы в отпуске

Данные о движении датчик отправляет раз в минуту. Возможно, это сделано в целях экономии батареи, но это не всегда оперативно

5.

XiaomiSmart Human Body Sensor XiaomiSmart Human Body Sensor . Фото: yandex.matket.ru

Этот инфракрасный датчик движения — одно из устройств из набора Smart Home. Устройство отслеживает и сигнализирует о перемещении людей и животных в доме: это удобно, если вы большую часть дня проводите не дома, но желаете знать, как там обстоят дела. По словам пользователей, модель не срабатывает на кошек или собак. Датчик прост в установке, кроме того, он отличается весьма доступной ценой. Еще один бонус — яркий внешний вид, такой датчик вполне способен приукрасить интерьер.

Основные характеристики

Работа в системе «умный дом»	есть
Экосистема	Xiaomi Mi Home
Протокол связи	ZigBee
Тип соединения устройств	беспроводное

Плюсы и минусы

Удобно настраивать и монтировать. Не срабатывает на животных и отличается не самой большой ценой на рынке

Для работы потребуется установка шлюза. Данные на него отправляются каждые две минуты

6. Perenio PECMS01

Perenio PECMS01 . Фото: yandex.matket.ru

Интересная модель, которая будет хорошим дополнением к охранной сигнализации. Этот беспроводной датчик движения передаст владельцу сигнал тревоги в случае обнаружения движения тепловых объектов в секторе его обзора. При обнаружении движения меняется статус в приложении, и на смартфон приходит push-уведомление, если помещение находится в режиме охраны. Сенсор обеспечивает точное срабатывание устройства на расстоянии до 6 метров. Датчик гарантирует до 2 лет службы без необходимости замены батарейки. Датчик не требует специальной установки, а благодаря небольшому размеру его легко закрепить на стене с помощью ленты 3М или шурупа, поставляемых в комплекте.

Основные характеристики

Работа в автономном режиме	есть
Принцип работы	инфракрасный
Дальность обнаружения	6 м
Работа в системе «умный дом»	есть
Протокол связи	ZigBee

Плюсы и минусы

Улавливает движение даже в полной темноте, прост в установке

В комплекте всего один датчик. Для полного охвата помещения лучше покупать несколько

7. «Сибирский Арсенал»

«Сибирский Арсенал» . Фото: yandex.matket.ru

Этот оптико-электронный прибор служит для обнаружения проникновения в охраняемую зону. Тревожное извещение формируется при перемещении объекта в контролируемой зоне со скоростью от 0,3 до 3 м/с. Тревожное извещение вырабатывается путем размыкания контактов выходного реле. «Рапид» безопасен для людей и животных, поскольку является пассивным ИК-извещателем. Современный дизайн корпуса извещателя подойдет к интерьеру любых помещений. Кроме того, датчик оснащен защитой от несанкционированного доступа, при вскрытии его корпуса размыкаются контакты кнопки — тампер.

Основные характеристики

Назначение	охранно-пожарное
Длительность тревожного извещения	2с
Диапазон скоростей движения нарушителя	от 0,3 до 3,0 м/с
Рабочая температура	от 0 °C до +50 °C

Плюсы и минусы

Один из самых доступных датчиков по цене на рынке, прост в установке. Имеет три вида извещений: норма, тревога и вскрытие

Не самый большой функционал. Расстояние, которое охватывают датчики устройства, тоже ниже, чем у некоторых других вариантов

8. Elektrostandard 12m 1,8-2,5m 800W

Elektrostandard 12m 1,8-2,5m 800W. Фото: yandex.matket.ru

Принцип работы этого датчика движения заключается в реагировании на перемещение людей или животных в зоне его действия. На приборе можно установить рабочее время и при попадании на контролируемый участок нежеланного гостя сигнализация сработает. Датчик оснащен поворотным механизмом, что позволяет точно настроить зону обнаружения движения, угол охвата по горизонтали составляет 180 градусов. Встроенный фотосенсор позволяет выбрать время включения датчика в работу – днем, ночью или в сумерки. Датчик устойчив к попаданию влаги и пыли (степень защиты IP44), поэтому подходит для установки как внутри помещений, так и снаружи.

Основные характеристики

Монтаж	открытый
Принцип действия	инфракрасный
Класс защиты	IP44

Плюсы и минусы

Датчик совместим с устройствами сигнализации, встроенный фотосенсор позволяет выбрать время включения датчика в работу – днем, ночью или в сумерки

Нет фотофиксации. В целом весьма простое устройство, нет функций, которые доступны на более дорогом оборудовании

9. «Привет-2» (Сигнализатор движения со звуковым оповещением)

«Привет-2». Фото: yandex.matket.ru

Простая, но в то же время современная и многофункциональная система. Комплект может выполнять самые разные функции:

Прибор состоит их двух связанных по радио частей: передающее – это непосредственно инфракрасный датчик движения, который регистрирует активность, а приемное – устройство со встроенным динамиком, которое отвечает за воспроизведение звука. Датчик движения можно установить над дверью, а приемное устройство в комнате или кабинете поможет охватить большую территорию. В устройство можно добавить пульт управления и дополнительные извещатели.

Основные характеристики

Работа в автономном режиме	есть
Принцип работы	инфракрасный

Плюсы и минусы

Доступная цена датчика, у пользователей не возникнет проблем с его установкой

Не самый большой функционал. Об опасности извещает только звуком, нет фото — или видеофиксации

10. SmartBuy SBL-MS-008

SmartBuy SBL-MS-008. Фото: yandex.matket.ru

Инфракрасный датчик движения, предназначенный для автоматического контроля и управления освещением, электроприборами или охранной сигнализацией в жилых и общественных помещениях. Оборудование меняет режим работы в зависимости от перемещения объектов в поле зрения сенсора. Крепится устройство на стену. Оно достаточно простое в установке. Кроме того, порадует покупателей и цена за эту модель.

Основные характеристики

Класс защиты	IP44
Максимальная мощность	1200 Вт
Максимальная дальность действия фронтально	12 м
Угол сканирования	180°

Плюсы и минусы

Доступная цена, при этом. Товар полностью отвечает своим характеристикам и имеет длительный срок службы

Не взаимодействует с гаджетами, есть более универсальные и функциональную датчики движения

Как выбрать датчик движения

К покупке такого устройства нужно подготовиться, чтобы не схватить в магазине первое попавшееся. Как выбрать лучший датчик движения, «Комсомольской правде» рассказал генеральный директор группы компаний TFN Сергей Салищев.

В первую очередь нужно обратить внимание на дальность и угол действия датчика движения. От этого будет зависеть то, насколько легко вы выберете место его установки, и то, какое количество датчиков для помещения будет необходимо. Также стоит учесть способ крепления датчика. Например, большинство датчиков движения имеет магнитное основание и крепится на специальной мини-платформе, что позволяет свободно вращать его в посадочном месте, изменяя зону охвата. Дистанция же обнаружения по одному направлению превышает 7 метров и является достаточной для фиксирования движения в большинстве жилых помещений.

Датчик движения и датчик освещенности: разновидности

Содержание статьи

1 Разновидности датчиков движения
2 Принцип работы датчиков
3 Технические характеристики
- 3.1 Охват площади
- 3.2 Дальность действия
- 3.3 Мощность светильников
- 3.4 Сложность монтажа
4 Варианты размещения
5 Регулировка параметров

Комбинация датчика движения с датчиком освещенности используется для того, чтобы автоматизировать включение ламп при появлении человека в темном помещении или на улице. Эти устройства могут находиться в одном корпусе или быть 2 независимыми приборами. Рынок электродеталей предлагает широкий выбор подобных приспособлений, отличающихся по цене, сложности исполнения и параметрам срабатывания.

Разновидности датчиков движения.

Разновидности датчиков движения

Датчики движения имеют несколько классификаций.

В первую очередь среди приборов этого типа выделяют разновидности по способу управления освещением:

умные гаджеты, посылающие сигналы по беспроводным каналам связи;
устройства, подключаемые в цепь посредством механического контакта и управляющие лампами по принципу выключателя.

Другая классификация — по виду чувствительного элемента прибора. Это могут быть:

акустические сенсоры, реагирующие на звук;
устройства, принимающие сигналы в инфракрасном диапазоне и включающие свет, когда в зону охвата попадает источник тепла;
приборы, генерирующие излучение в микроволновом диапазоне и отслеживающие возврат посланных сигналов;
сенсоры, работающие по принципу, описанному в предыдущем пункте, но на ультразвуковых частотах;
комбинированные приборы с разными чувствительными элементами.

Также датчики, фиксирующие движение, классифицируют по типу защиты корпуса и рабочей температуре. Исходя из этих параметров устройства делятся на те, которые пригодны к работе на улице или в неотапливаемом помещении в зимнее время, и те, которые предназначены исключительно для квартиры.

Еще одна классификация — по типу питания.

Выделяют 2 вида устройств:

автономные, работающие на батарейках или аккумуляторе;
требующие включения в сеть электропитания с напряжением 220 В.

Принцип работы датчиков

Принцип работы такого прибора зависит от его сложности. Если устройство предназначено для управления освещением через провода, его работа сводится к тому, что в момент фиксации движения в зоне охвата устройство замыкает цепь подобно выключателю. Благодаря этому включается освещение. Спустя некоторое время происходит автоматическое размыкание и лампы гаснут.

Более совершенные датчики, созданные для беспроводного управления и включения в состав умного дома, посылают сигналы по Wi-Fi или протоколу связи ZigBee. Они могут передавать не только сообщение, активирующее осветительные приборы, но и информацию об отсутствии перемещений в течение заданного времени, если объект, вызвавший срабатывание, замер или покинул область контроля. Эти сигналы будут приводить к выключению ламп.

Технические характеристики

Выбирая, какую марку датчика приобрести, нужно в первую очередь обращать внимание на технические характеристики приборов. При этом не нужно гнаться за максимальными значениями. Параметры должны подбираться в зависимости от цели и места использования.

Охват площади

Угол обзора датчика напрямую зависит от его сложности и стоимости.

У дешевых моделей этот параметр имеет значения:

от 90º по горизонтали;
от 15º по вертикали.

Дорогие модели могут обеспечивать угол обзора по вертикали до 180º и охватывать полный круг по горизонтали.

Угол обзора площади датчиков движения.

Дальность действия

Этот параметр определяется мощностью используемого в датчике сенсора. Приборы, предназначенные для квартир, характеризуются дальностью обнаружения движущегося объекта 5-7 м.

Мощность светильников

Этот параметр важен только для тех датчиков, которые включаются в схему управления лампами посредством электрических проводов. Одной из характеристик таких датчиков является максимальная нагрузка, которую они способны выдерживать. Если мощность светильников, питающихся от сети, в которую они установлены, превышает допустимое значение, устройство сгорит.

Умные датчики лишены этого недостатка. Они только передают сигнал по беспроводному протоколу связи и не имеют общих источников питания с лампами, поэтому могут управлять осветительными приборами любой мощности.

Сложность монтажа

Беспроводной датчик движения.

Беспроводные датчики, например гаджеты от производителя Aqara, крепятся к поверхности с помощью двустороннего скотча. Их монтаж не вызовет никаких затруднений при отсутствии шероховатостей.

Приборы, предназначенные для работы на улице, могут крепиться с помощью болтов. Единственная сложность, с которой может столкнуться владелец этих устройств, — сопряжение их с приложением, управляющим сценариями умного дома.

Если же речь идет о приборе, который включается непосредственно в цепь питания осветительного устройства, то, помимо фиксации корпуса, при установке потребуется обеспечить электрическое соединение.

Схема подключения такого датчика в электрическую цепь практически идентична правилам монтажа выключателя. Она наносится на корпус прибора либо приводится в прилагаемой к нему инструкции.

Наиболее простой способ — включение в схеме освещения датчика движения в разрыв фазы, непосредственно обеспечивающей питание лампы. Однако этот способ подходит только для помещений без окон, где свет необходимо включать круглосуточно.

В остальных случаях потребуется комбинация с фотореле. Установка этого устройства в разрыв фазы питания перед датчиком, реагирующим на движение, приводит к тому, что на него питание, необходимое для включения света, поступает только тогда, когда в комнате темно.

Нужно учитывать, что многожильные провода необходимо подключать с использованием изолированных наконечников НШВИ.

Приборы, предназначенные для работы в системе умного дома, не требуют установки фотореле.

Они имеют встроенный датчик освещенности, позволяющий им посылать на управляющее устройство 2 вида сигнала:

обнаружение движения;
фиксация перемещения в темноте.

Лампы включаются только при поступлении сигнала второго типа.

Если же датчик движения не оснащен светочувствительным элементом, то для таких сценариев настраивается ограничение по времени срабатывания.

Варианты размещения

Оптимальной высотой размещения датчиков движения является 2,5 м. Их рекомендуется устанавливать на верху шкафов или на потолке. Чем выше расположен сенсор, тем ниже его чувствительность.

Если нужно скрыть прибор, можно прикрепить его на обратной стороне кровати или под крышкой письменного стола. Однако в этом случае будет сужена зона охвата.

Нужно учесть, что рядом не должны находиться:

источники света;
климатические приборы;
крупногабаритные объекты, заслоняющие зону обзора.

Не менее важно подобрать правильный угол наклона прибора. Сделать это можно экспериментальным путем.

Регулировка параметров

Большинство датчиков движения позволяют регулировать некоторые ключевые параметры:

Чувствительность. Ее снижение позволяет уменьшить количество ложных срабатываний.
Время, на протяжении которого не должно фиксироваться движение для того, чтобы выключился свет.
Уровень освещенности, при котором будет срабатывать датчик.

На включаемых в электросеть механических приборах есть поворотные регуляторы, позволяющие изменять указанные параметры. Умные гаджеты настраиваются программным способом.

схема и устройство. Как подключить датчик движения :: SYL.

Автоматический выключатель освещения – это незаменимое устройство, особенно в частных домах. Приходишь домой вечером, открываешь входную дверь, автоматически включается свет, и можно беспрепятственно передвигаться дальше. Чтобы наладить такое включение, потребуется лишь установить датчик движения, отвечающий за автоматический запуск освещения. Именно его мы будем рассматривать в данной статье, а также разберемся, как правильно выполнить подключение этого датчика, а заодно ознакомимся с принципом его работы.

Принцип работы

Как правило, датчик движения устанавливается в коридоре, прихожей, лестничной площадке, вдоль тротуара или рядом с домом, чтобы не пробираться в темноте, а идти по освещенному участку дороги. Как только проходит человек, в автоматическом режиме система подает сигнал осветительным приборам, цепь замыкается, и выключается освещение. Такие манипуляции помогают сократить в десятки раз, без преувеличения, затраты на электроэнергию. По подсчетам экспертов это примерно 70% электроэнергии.

Подключение датчика производится на высоте примерно 1 метр, это означает, что в поле зрения устройства не будут попадать животные, детей же оно заприметит и включит свет. Обычно радиус действия данного устройства составляет 6-8 метров. Угол обзора – вертикально 15 градусов и горизонтально от 90 до 180 градусов. Если же говорить про датчик движения для лестничной клетки, то его угол обзора равен не более 30 градусов.

Какой лучше датчик выбрать?

Само собой, что это устройство уместно практически в любом помещении. В особенности полезно такие приборы устанавливать в местах с большой проходимостью людей. К примеру, в коридорах общежитий. Очень часто датчики устанавливают в зданиях офисного назначения.

Выбирая такие устройства, необходимо руководствоваться местом их предполагаемого расположения, целями, а также конфигурацией срабатывания. Важно при этом помнить, что присутствие остекления или плафона может сократить радиус действия на порядок.

Инструкция по эксплуатации

Абсолютно все датчики можно настраивать по индивидуальным параметрам. Это степень освещенности, временной интервал, а также уровень чувствительности.

Для конкретной работы устройства нужно правильно выставить такой параметр, как уровень освещенности. Датчик движения реагирует на количество света, в связи с этим в дневное время не включается, так как нет необходимости в его работе.

Временной интервал – это промежуток времени, после которого отключается освещение после прекращения движений. К примеру, можно выставить всего 10 секунд, а можно и 30. По мнению опытных экспертов, желательно выбирать интервал 1-2 минуты. В противном случае свет будет то пропадать, то появляться при движении. Например, вы замешкались вы перед дверью с замком, не шевелитесь практически, а тут отключается свет. Это не очень удобно, согласитесь?

Уровень чувствительности – это еще один немаловажный показатель, требуемый для конкретной работы устройства в осветительных приборах. Обычно чувствительность настраивается несколько раз, делается это для того, чтобы прибор начал правильно работать. Иногда после того, как был установлен светильник с датчиком движения летом, зимой требуется его корректировка. И наоборот.

Подключение прибора – это несложная процедура, а вот настройка датчика может потребовать некоторых навыков. Не нужно забывать о ситуациях, когда отсутствует необходимость постоянной работы устройства. В этом случае в схему добавляется выключатель, подключаемый к датчику параллельно с приборами освещения. В общем-то, выключатель дублирует работу прибора, но в то же время позволяет им пользоваться на свое усмотрение.

Преимущества

Этот компактный прибор практически незаметен, при установке в доме или квартире совершенно не испортит внешнего вида. Также они позволяет существенно сэкономить. Установите светильник с датчиком движения всего один раз и на протяжении долгих лет сможете экономить на электроэнергии.

Для владельцев частных домов данное устройство является настоящей находкой. Его можно устанавливать практически везде: в подвале и на лестнице, в гараже и кладовой, в доме и на подходе к нему. Если вы являетесь обладателем такого прибора, вам больше не потребуется выключать и включать освещение – это происходит в автоматическом режиме. Только вспомните, сколько раз вам приходилось нащупывать выключатель в темноте. Кроме того, выключатели далеко не всегда располагаются в удобном месте. Уличный датчик движения, установленный на пути к дому, также подскажет вам о приходе незваных гостей. Как только кто-то начнет передвигаться, он распознает и запустит уличное освещение.

Где устанавливаются датчики?

Самое главное условие эффективного функционирования данного прибора – это место его установки. Ведь если расположить его вдали от места передвижения людей – проку не будет. В связи с этим, монтировать датчик следует в том промежутке, где человек входит в темный участок помещения или двора.

Еще один немаловажный момент – направленность, для этих целей практически все приборы комплектуются регулируемым основанием, позволяющим в заданном направлении излучать инфракрасный свет. Направлять его необходимо таким образом, чтобы устройство улавливало присутствие человека, который входит в помещение или во двор. Если же говорить о конкретном месте, в котором планируется установка прибора, то это в большинстве случаев верхняя точка строения во дворе или стены в комнате.

Подключение датчика – с чего начать?

В первую очередь необходимо выполнить расчет нагрузки на прибор. Выбирать датчик следует в соответствии с расчетной мощностью.
Определиться с местом крепления прибора.
Определить вариант подключения устройства.

Итак, выбираем тип устройства. Для этого необходимо определиться с количеством источников освещения, которые планируется к нему подключить, а также их суммарная мощность. Ведь сами датчики рассчитаны на конкретный диапазон нагрузки, кроме того, от нагрузки, которую способен выдержать прибор, будет зависеть и его стоимость. Другими словами, если беспроводной датчик движения будет осуществлять только выключение и включение осветительного прибора в 60W, то приобретать мощное устройство и переплачивать лишние деньги совершенно не стоит. Однако подключение немощного датчика одновременно к нескольким прожекторам мощностью по 1100W каждый, может слишком плохо закончиться.

Немаловажным считается выбор устройства по направленности и радиусу действия. Так как существуют датчики направленного действия, их угол «зрения» не велик, а есть с радиусом действия практически в 360 градусов. От данного параметра будет напрямую зависеть место крепления прибора. Если он будет срабатывать от случайно упавшего листа бумаги или от передвижения домашних животных – это будет нехорошо.

Схема подключения

После того как вы приобрели данный прибор и определились с местом его расположения, необходимо определиться с тем, какой будет схема датчика движения. Варианты могут быть следующими:

Этот вариант является самым распространенным и очень часто обозначается на корпусе самых приборов. В нашем случае: выходная фаза – A, ноль – N, фаза – L.
Подключение прибора освещения к датчику производится параллельно выключателю.
Данная схема подключения применяется только в том случае, если суммарная мощность приборов освещения превышает мощность самого датчика. В такой ситуации два устройства подключаются на одну мощность.

Прожектор с датчиком движения

Такое устройство будет включать освещение на территории только при наличии каких-либо передвижений. Это удобно по следующим причинам:

Вам не нужно будет каждый раз включать освещение или держать включенным его на протяжении всей ночи.
Вы всегда будете знать, когда по вашему участку или дому передвигается кто-то посторонний.
Самое главное преимущество – установив прожектор с датчиком движения, вам удастся сэкономить до 50% электроэнергии, необходимой для освещения заданной территории.

Данный прибор, как правило, используют для установки в промышленной зоне, перед воротами и гаражами, во дворах частных домов, перед подъездами многоквартирных домов, перед общественными или офисными зданиями и т.д.

Как подключить датчик движения к прожектору?

Соединяются эти устройства между собой очень просто. В коробке датчика имеются три провода: коричневый, синий и красный. Провод коричневого цвета (фаза) соединяется с таким же проводом осветительного прибора, а красный и синий (заземление и ноль) подключаются к системе электроснабжения.

Подключение прожектора к электрической сети

После подключения датчика провод фазы подключается напрямую к электрической сети. Таким же образом поступаем с оставшимися проводами.

Проверка правильности подключения приборов

Очень важно проверить работоспособность данных приборов еще до момента их установки, подключив их по временной схеме. Это особенно касается простых моделей, в комплектации которых не предусмотрена регулировка. Если же после их установки получилось так, что они не сработали как положено, вероятней всего, дело в некорректно выполненном монтаже.

Более сложные варианты этих устройств также следует проверить на исправность. Для этого собирается временная схема подключения, регулятор порога освещенности устанавливается на максимальное положение, таймер – в минимальное.

В случае если у прибора имеется индикаторный светодиод, необходимость в подключении нагрузки попросту отсутствует. Так как о работоспособности будет свидетельствовать движение сенсора при его включении.

Если роль коммутатора в приборе играет электромагнитное реле, то об исправности устройства будет говорить его щелканье. После завершения электромонтажных работ необходимо произвести регулировку датчика движения. Это очень важный момент, который мы рассмотрим более подробно.

Регулировка датчика движения

Чтобы отрегулировать светодиодные датчики движения, можно воспользоваться резисторами на верхней (нижней) части прибора. Как правило, их три штуки: освещенность, чувствительность и время.

Время – это промежуток времени, в течение которого устройство держит освещение включенным, к примеру, 1-2 минуты после того, как датчик уловил какое-либо движение.

Выполняя регулировку чувствительности, вы задаете прибору определенный спектр действий – расстояние, на котором будут захватываться объекты – от 2 до 20 метров.

Освещенность – вид уличного освещения, при котором будет происходить включение датчика движения. К примеру, когда еще только сгущаются сумерки, или же когда станет совсем темно.

После изучения данной статьи вы сможете не только самостоятельно выбрать датчик движения, но произвести его установку и последующую регулировку самостоятельно.

Как настроить датчик движения » сайт для электриков

Настройка и регулирование ДД для включения света

С помощью датчиков можно регулировать включение лампочек на лестничных клетках

Перед тем как настроить стандартный датчик движения в приборе для освещения, нужно учесть, что такие устройства уже были отрегулированы и настроены в заводских условиях. Владельцу понадобится только установить и закрепить его в нужном месте, а также подключить к сети электрического тока. Если настройки на заводе не соответствуют конкретным условиям, их можно подправить своими руками. Процесс установки проводят, соблюдая основные правила безопасности:

Фазный провод устанавливают путем подключения к датчику.
Его проводят к светильнику и соединяют с ним при помощи клеммника.
Ноль подключают одновременно к двум элементам.
Заземление происходит после подсоединения к корпусу прожектора.

Фазный контур находится в отключенном состоянии внутри схемы и проходит сквозь датчик движения. Когда прибор зафиксирует движение на улице, контакт замкнется и ток перейдет на светильник, после остановки произойдет размыкание в автоматическом режиме. Датчик и выключатель также можно устанавливать параллельно друг другу, но эта схема считается не самой удачной. Соединение такого типа способно негативно повлиять на работу системы автоматики датчика.

Во время монтажа надо следить за тем, чтобы элементы сенсоров были направлены в подконтрольное пространство. После регулировки можно проводить настройку датчика с учетом всех необходимых параметров

Особое внимание уделяют двум критериям, влияющим на работу прибора: расстояние действия и угол отклонения по вертикали и горизонтали

С двумя регуляторами

Датчик с двумя регуляторами

В стандартных моделях с двумя регуляторами нужно настраивать только время активации датчика и включение прожектора после наступления вечера. Настройка времени позволяет сделать так, чтобы сенсор срабатывал сразу или спустя несколько минут. Также устройство целесообразно отрегулировать для включения после определенного часа или его непрерывной работы в течение полных суток.

С тремя регуляторами

В более современных устройствах установлено не два, а три регулятора, третий отвечает за настройку четкости реагирования на объект в движении. Такие приборы будут стоить дороже, но при этом отличаются высокой чувствительностью.

Установка и регулировка

Для подключения прибора движения для освещения не требуется специальных навыков, для этого достаточно присоединить провод проводки к сигнализатору.

Чтобы придать конструкции эстетичный вид используют распределительный корпус. Каждое устройство имеет инструкцию, в которой обозначены определенные требования касательно монтажа и подключения датчика.

Выбор места для установки

Место для монтажа прибора движения является важным моментом для его продуктивной работы и недопущения ложных срабатываний

Важно не только верно рассчитать заданную зону отслеживания, но и предохранить устройство от воздействия внешних помех, провоцирующих ложные включения

Не рекомендуется устанавливать регистратор в непосредственной близости от отопительных радиаторов, систем кондиционирования, а также тепловыми и электромагнитными установками.

Процесс установки

Монтаж устройства движения выполняется в несколько этапов:

Схема подключения датчика движения для включения света

Прежде всего, следует определиться со схемой подключения.

Выбирается наиболее подходящее место для установки, зачастую коробку крепят на потолке или в любом углу помещения. Если монтаж будет осуществляться на улице, необходимо учесть угол обзора регистратора, при этом мертвые зоны сводятся к минимуму. Чаще всего местом установки служит несущая стена здания или опора фонаря уличного освещения на расстоянии 2-6 метров от поверхности пола.

Непосредственно перед монтажом обязательно следует отключить электропитание на вводном щите.

Руководствуясь выбранной схемой, подключают провода к зажиму для крепления проводов на коробке датчика и в осветительном приборе

Во избежание перетасовки жил рекомендовано соблюдать цветовую маркировку проводов и обращать внимание на обозначения над соединительными элементами.

Для крепления датчика к поверхности необходимо повернуть предохранительную крышку устройства по часовой стрелке и снять ее. В результате проведенной работы открывается доступ к крепежным отверстиям и винтам регулировки.

Регулировка

Для настройки параметров регистратора движения на его коробке может располагаться 2-4 регулировочные ручки. Рядом с рычагами нанесены определенные буквенные символы, обозначающие:

LUX – настройщик освещенности, позволяющий регулировать уровень яркости света, при превышении которого устройство не будет реагировать на движение. Данный параметр исключает возможность срабатывания прибора в дневное время суток.
TIME – настройщик таймера, с помощью которого устанавливается продолжительность работы лампы после реагирования устройства. Исходный показатель – минимальная продолжительность. Отсчет времени начинается после прекращения передвижения объекта, при этом, если он возобновил движение, таймер в автоматическом режиме начинает перезапуск. Например, таймер выставлен на 2 минуты. В помещение заходит человек и остается в течение 10 минут – на протяжении этого времени в комнате будет гореть свет. После того, как человек покинул помещение, таймер приходит в действие, и освещение будет работать еще 2 минуты. Минимальное время установки таймера составляет 5 секунд, максимальное – 4 минуты.
SENS – регулятор чувствительности. Требует настройки в случае необходимости контроля определенной части помещения. Позволяет устанавливать расстояние, с которого датчик приходит в действие. Предельный показатель составляет около 12 метров.
MIC – настройка чувствительности микрофона. По сути – это прибор, реагирующий на шум. Однако, из-за низкой устойчивости к шумовым помехам используется крайне редко, так как любой внешний звуковой раздражитель может спровоцировать срабатывание устройства.

Датчик движения: принцип работы

Перед тем как устанавливать датчик, нужно обязательно изучить, как он работает. Принцип работы прибора необходимо знать, чтобы правильно поместить его именно в том месте, где он действительно необходим.

В основе функционирования датчика лежит инфракрасное излучение, действие которого позволяет обнаруживать движущиеся объекты и реагировать на них. Инфракрасный спектр излучения дает возможность нормальной работы прибора даже в полной темноте. Принцип работы устройства очень простой. Все движения улавливаются инфракрасным датчиком. После этого происходит подача соответствующего сигнала на реле, с помощью которого электрический ток поступает к электрическим приборам. Светильники будут работать в течение всего времени, пока движение фиксируется инфракрасным излучателем.

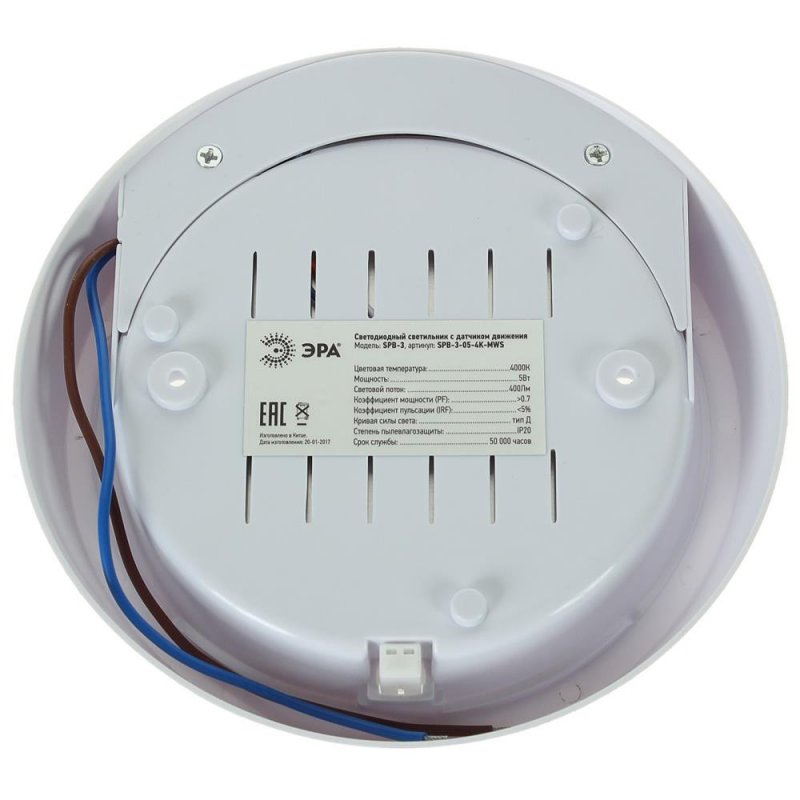

В настоящее время применяются потолочные и стеновые датчики движения. Они различаются местом установки и диапазоном, в котором уверенно улавливаются все движения. Потолочные датчики обладают более широким диапазоном. Однако настенные приборы могут устанавливаться не только внутри помещения, но и снаружи. Как правило, именно они используются для устройства автоматического уличного освещения.

Чем можно регулировать детектор

Для грамотной регулировки датчика включения света, срабатывающего по фиксации движения человека или животного, не потребуется специальных навыков и знаний. Любой, кто знаком с элементами пользования современного бытового электрооборудования, способен выполнить эти настройки, которые сводятся к двум основным процедурам:

Аппаратной регулировке.
Позиционированию.

Важно! Правильная настройка детектора для освещения позволяет снизить затраты на электроэнергию более чем вполовину

Аппаратная регулировка

В зависимости от модели датчика движения, ее года выпуска и индивидуальных характеристик, аппаратная регулировка возможна по одну, двум или трем параметрам:

Чувствительность.
Время работы.
Степень освещенности.

Регулировка по чувствительности, обозначаемой словом Sens, позволяет настроить детектор для включения света строго по параметрам движущегося объекта. Время работы определяет период, в котором светильник остается во включенном состоянии после срабатывания. Степень освещенности задает момент инициации прибора в зависимости от уровня наступления сумерек.

Как настроить датчик на движение для включения света по вышеприведенным и некоторым другим параметрам, указывается в техническом паспорте изделия.

Позиционирование

Позиционирование – это процесс механической настройки датчика движения для оптимизации работы. Устройство может иметь шарнир или кронштейн для задания лучшего угла обзора. Однако в том случае, когда он имеет неподвижную основу, сущность его регулировки будет заключаться в правильности монтажа на надлежащую поверхность и по высоте – в соответствии с рекомендациями завода-изготовителя.

Позиционирование во многом определяется углом обзора и диаграммой направленности излучения (для ультразвуковых и микроволновых моделей с активным излучением). Как правило, максимальная чувствительность сенсора наблюдается в центре зоны обзора. Поэтому чем ближе к периферии этой области будет активность (движение объекта), тем больше нужно задавать чувствительность. Последствием этого станет сверхвысокая степень обнаружения в середине, что приведет к частым ложным срабатываниям – от движения птиц, движения веток, авто на дальнем плане и т. д.

Настройка после подключения

Гибкие настройки датчика позволяют учесть особенности объекта и добиться оперативной реакции устройства при появлении признаков движения. Подавляющее большинство современных моделей предлагают владельцу выбрать на свое усмотрение три основных параметра – задержку отключения «TIME», порог освещенности окружающей среды «LUX» и степень чувствительности к инфракрасному излучению «SENS».

Настройки времени «TIME» предлагаются в диапазоне от 1 до 600 секунд. Их можно добавить к пороговым значениям – от 5 секунд до 8 минут. В течение выбранного времени электрическая цепь будет замкнута, а подключенные устройства – находиться в рабочем состоянии. Особое значение здесь имеет расположение датчика и его назначение. Если речь идет о территории возле частного домовладения, время работы датчика и подключенного к нему прожектора ночью нужно рассчитать с учетом скорости перемещения человека от калитки ворот до порога дома. Как правило, это – около 15-30 секунд. Для датчиков, расположенных в рабочих или вспомогательных помещениях, продолжительность освещения лучше увеличить на несколько минут.

Все настройки датчика устанавливаются и тестируются в экспериментальном режиме до достижения оптимальных результатов. Высокую частоту срабатывания или низкую чувствительность можно исправить, меняя соответствующую настройку в большую или меньшую сторону. При необходимости, к выполнению монтажных работ и дополнительных настроек можно подключить специалистов компании-продавца. Также у них можно получить консультации по всем аспектам эксплуатации и обслуживания датчика.

https://youtube.com/watch?v=l2EUIC0IKB0

Датчики движения, их назначение, принцип действия

Основная задача датчика движения, как, впрочем, и любого датчика — это управление электрической сетью. Работа может осуществляться с активной нагрузкой или с активно-индуктивной. Обнаружив движение в зоне своей ответственности, датчик начинает определять, насколько она освещена. Если уровень света ниже заданного значения, то освещение включается. Это позволяет устройству работать независимо от времени суток. Порог срабатывания задаётся при помощи особых регуляторов.

Датчики, которые обычно применяют в доме, улавливают колебания электромагнитных волн в спектре инфракрасного света. Отдельно можно настроить и время, которое потребуется, чтобы устройство начало свою работу, если вдруг заметит движение в секторе.

Вращением регулятора мы можем задать значение выдержки. Время зависит от конкретной модели устройства. Оно может варьироваться в пределах от десяти секунд до семи или пятнадцати минут.

Схема подключения и настройки датчика движения на освещение

Датчик движения — это отличный прибор, который позволит без лишних хлопот использовать освещение, например, коридора да при этом еще и экономить, ведь он отключит освещение через заданное время (если в коридоре никого не будет). Только подключить и настроить его нужно правильно, давайте об этом и поговорим.

В этой статье я буду подключать и проверять на работоспособность датчик бренда MJJC с углом обзора в 180 градусов и заявленной дальностью чувствительности в 12 метров. Этот датчик был приобретен на Алиэкспресс (ну, а где ж еще). А теперь к делу.

Схемы подсоединения датчика к освещению

На самом деле подключить датчик так же просто, как подключить самый простой выключатель и принципиальная схема такова:

В некоторых моделях схемы печатают непосредственно на корпусе или же она указана в техническом описании. В моем же случае она была лишь на сайте производителя, ну и ничего страшного. Ну, а теперь про подключение поподробней:

Итак, датчик запитывается от сети двумя проводами L- фаза (в моем случае коричневый проводник) и N – ноль (синий провод). А третий провод (красного цвета L1), выходящий из датчика, монтируется с фазным проводом, соединенным с лампой освещения.

Примечание. У меня не оказалось кабеля с коричнево-сине-красной расцветкой, поэтому я сделал следующее: использовал ВВГ 3*1,5 с бело-сине-желтой (с зеленой полосой) расцветкой, чтобы нарастить вывода с датчика и уже спокойно выполнять монтаж в распределительной коробке. Провода я соединил пайкой с последующей изоляцией с помощью термоусадки. Коммутирующая фаза теперь у меня стала желтая жила с зеленой полосой (выделена красной изолентой).

Подключение будет выглядеть следующим образом: нулевые жилы (синие провода) соединяются в общую точку:

Фазу, пришедшую с сети (белый проводник), соединяем с питающей фазой датчика движения (желтый проводник помеченный красной изолентой), а коммутируемая фаза, вышедшая с датчика, монтируется с фазой, пошедшей на осветительный прибор. Таким образом, соединение в распределительной коробке выглядит так:

Далее включаем питание и проверяем работоспособность датчика

Настройка датчика движения

Следующим важным шагом является правильная настройка датчика, ведь вы не желаете чтобы он реагировал слишком поздно или наоборот рано, или же свет горел когда вокруг и так светло.

Настройка датчика осуществляется специальными потенциометрами, отвечающими за:

Время работы после включения « TIME »;

Регулировку порога освещенности « LUX »;

Чувствительность к инфракрасному излучению « SENS ».

Настройка времени

Регулятором « TIME » выставляется время работы освещения. Обычно этот интервал варьируется от 5 секунд до 8 минут. В моем случае от 6 секунд до 6 минут.

Данная уставка выставляется в зависимости от того, как быстро вы покидаете место, освещенное через этот датчик. Например, если датчик стоит возле входной двери, то 2-3 минуты вполне хватит, чтобы достать ключи, открыть дверь и зайти в помещение.

Срабатывание датчика от уровня освещенности «LUX»

С помощью этой настройки вы выставляете тот порог освещенности, при котором датчик будет реагировать на перемещение в зоне его чувствительности. Иначе говоря с помощью этой настройки вы выставляете когда начнет включаться освещение.

Настройка чувствительности датчика «SENS»

Если после монтажа датчик реагирует не только на вас, но и на домашних питомцев, то необходимо снизить чувствительность датчика регулятором «SENS» до приемлемых пределов (уровень чувствительности подбирается исключительно опытным путем).

Примечание. Если вы монтировали и настраивали датчик в зимний период, то при наступлении лета, вам, скорее всего, придется производить настройку заново.

Схема подключения совместно с выключателем

Иногда возникают такие ситуации, что свет должен гореть в не зависимости от того, есть в зоне срабатывания человек или нет, например, вы ожидаете гостей и специально включили свет перед двором, чтобы им было легче найти ваш дом.

В таком случае вы вполне сможете совместить в одной схеме и датчик движения и обычный выключатель, кстати вот сама схема:

Так выглядит подключение в распределительной коробке

http://elsis24.ru/articles/ulichnoe-osveshchenie/kak-pravilno-nastroit-datchik-dvizheniyahttp://samelectrik. ru/nastrojka-datchika-dvizheniya.htmlhttp://svetilnik.info/lampy-i-svetilniki/regulirovka-datchika-dvizheniya-dlya-vklyucheniya-sveta.html

Параметры, подлежащие регулировке

Чтобы правильно установить датчик движения для автоматического включения света, прежде всего необходимо выполнить его грамотную регулировку в соответствии с предложенной инструкцией

При этом немаловажно, в каком месте он будет установлен – на потолке, в углу, на стене или на опоре. От этого во многом будут зависеть его главные характеристики – угол обзора, возможность пространственного изменения (позиционирование), дальность действия

В среднем детектор на движение монтируется на высоту от 2 до 3,5-4 метров в зависимости от площади охватываемой территории. В помещении он способен покрыть участок, радиусом от 5 до 10 метров. На улице устанавливают модели с большими параметрами – в несколько десятков метров. Угол, под которым распределяется зона обзора, и аппаратные параметры настраиваются индивидуально – в зависимости от специфики и геометрии объекта или территории, посторонних факторов.

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
Снимается крышка корпуса.
Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Беспроводные датчики движения

Беспроводной датчик движения Elmes Electronic PTX50

Отличительной особенностью беспроводных приборов является способность функционировать без привязки к электросети. Питательным элементом в них служит литий-ионный аккумулятор, солнечная батарея либо комплект «пальчиков». Без дополнительной зарядки беспроводной датчик может функционировать полгода-год. Ассортимент поступающих в продажу ДД неоднороден по чувствительности и цене.

Бюджетные варианты подходят только для установки внутри помещения: они способны ошибочно среагировать на домашнее животное, слабо защищены от действия факторов улицы, передают сигнал лишь на небольшое расстояние (до 100 м). Для монтажа снаружи помещения используются дорогие модели, работающие без помех при любой погоде. Осадки или прямые солнечные лучи никак не сказываются на качестве функционирования таких устройств. Они отличаются гибкими возможностями настройки и оснащены опцией игнорирования движущихся объектов, чей вес меньше 40 кг, что позволяет дифференцировать домашних животных.

Выпускаются также ДД, специально заточенные под обзор ограниченной площади. Такой прибор ставят рядом с дверью или окном для предотвращения вторжения посторонних людей. Датчик передает приемному устройству защищенный радиосигнал. Дальность передачи при условии наличия ДД и сигнализационного блока в поле зрения друг друга способна достигать 500 м. В блок вмонтирован GSM-механизм, и когда ДД срабатывает, на модуль управления поступает сигнал, инициирующий передачу смс-послания на телефон владельца. Номер привязывают самостоятельно перед началом эксплуатации беспроводного ДД. Такая схема позволит установить слежение за гаражом или иным помещением, удаленным от жилого дома.

Выбор места установки

Своевременное и верное срабатывание датчика движения на включение света связано с выбором места монтажа. Руководствуйтесь следующими советами:

Независимо от потолочного или настенного крепления монтаж осуществляется ближе к двери — как только человек входит в комнату, подается сигнал на контроллер и моментально включается свет.
Избегайте установки элемента на центральную часть стены, из-за чего может потеряться из виду дверь.
По возможности используйте датчики в помещениях без окон. Если это невозможно, то постарайтесь отдалить их на максимальное расстояние от любых источников дневного света. В противном случае требуется гибкая настройка степени освещения.
Если в помещении более одной двери, то необходим монтаж нескольких приборов автоматического включения/выключения света. Можно устанавливать один датчик, расположенный в углу комнаты, если зона обнаружения охватывает обе двери.
При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.

Установка и подключение датчика движения

Чтобы работа прибора была максимально эффективной, его необходимо правильно расположить. Обычно датчик монтируется в тех местах, где происходит наиболее интенсивное движение людей в темное время. Такие места выбираются не только внутри помещения, но и во дворе.

Большое значение имеет направление действия прибора. Каждый датчик движения оборудован регулируемым основанием, с помощью которого инфракрасное излучение направляется в нужную сторону. При нормально выставленном направлении прибор должен максимально четко улавливать наличие движущегося человека. Как правило, установка датчика производится в самой верхней точке внутри или снаружи во дворе.

При подключении датчика следует учитывать один важный момент. Все приборы освещения, работа которых будет осуществляться автоматически, с помощью датчика движения, должны подключаться к отдельной кабельной линии. В случае необходимости к этой линии можно подключить отдельный выключатель. Даже одиночный фонарь, управляемый датчиком, подключается к собственной проводке.

Непосредственное подключение прибора к электрической сети выполняется довольно просто. В каждом датчике есть 3 или 4 провода, предназначенных для подключения. При наличии четырех проводов весь процесс максимально упрощается. Входные провода (фазный и нулевой) подключаются к электропитанию, а два выходных провода соединяются с осветительным прибором.

При наличии в датчике движения всего трех проводов подключение будет не намного сложнее. Здесь вместо двух выходных проводов присутствует всего один. Поэтому подключение светильника осуществляется к единственному выходному проводу и к нулевому входу. Подача электропитания производится так же, как и при четырех проводах. Как правило, к каждому прибору прилагается подробная инструкция со схемой подключения. Чтобы не перепутать провода, каждый из них имеет собственную расцветку. Вход обозначается коричневым или сиреневым цветом, а для выхода предусмотрен красный цвет. Провод нуля всегда синего цвета.

Установка удаленного датчика движения для освещения (сделай сам)

Обновлено: 23 января 2020 г.

Подключите удаленный датчик для управления осветительными приборами в любом месте дома.

Следующий проект›

Семейный мастер на все руки

Дистанционный датчик автоматически освещает темные тротуары и дворы. И он будет управлять любым осветительным прибором. В этой статье мы покажем вам, как установить удаленный датчик движения на наружное освещение.

от специалистов по DIY в журнале Family Candyman

Время
Сложность
Стоимость

Продукт	Лучшее для	Цена	Дальность обнаружения движения 3	Lumens	Источник питания	46,99 $	70 футов 180°	1800	Проводной	IP65	Посмотреть на Amazon
Maxsa	Самый универсальный	48,83 $	40 футов 180°	220	Батарея солнечная	IP44	Посмотреть на Amazon
Мистер Бимс	Бюджетный вариант	28,26 $	30 футов 120º	200	Аккумулятор	IPX6	Посмотреть на Amazon
Baxia Technology	Лучшие дорожные фонари	25,99 $ (2 шт.)	16 футов 125°	2000	Батарея солнечная	IP65	Посмотреть на Amazon
Отобрано	Лучшая лампа для датчика движения	19,99 $ (2 шт. )	30 футов 100º	1200 за лампу	Светильник	IP20	Посмотреть на Amazon

Промышленная вентиляция в Москве строительство монтаж в Подольске

Беспроводной датчик движения для включения света беспроводной

Виды и разновидности

Тип питания

Способ определения наличия движения

Технические характеристики

Угол обзора

Дальность действия

Мощность подключаемых светильников

Способ и место установки

Дополнительные функции

Где разместить

Датчик движения для включения света: схемы установки

Регулировка (настройка)

Угол наклона

Чувствительность

Время задержки

Уровень освещенности

Что такое датчик движения и зачем он нужен?

Типы датчиков движения

Установка

Датчик движения ультразвуковой

Датчики инфракрасные

Принципы работы датчиков движения

Как правильно установить датчик движения?

виды, принцип действия, схема подключения

Назначение

Виды и принцип действия

Инфракрасные

Радиоволновые

Схема подключения

Где и как расположить?

Особенности выбора

Список литературы

рейтинг топ-10 по версии КП

Выбор редакции

Ajax MotionCam Black (Датчик движения с фотокамерой для верификации тревог)

Основные характеристики

Плюсы и минусы

Топ-10 лучших датчиков движения 2022 года по версии КП

1. CARCAM PIR-100D (датчик движения для охранных сигнализаций)

Основные характеристики

Плюсы и минусы

2. RubetekRS-3201

Основные характеристики

Плюсы и минусы

3. DIGMADiSense M1 (WiFi)

Основные характеристики

Плюсы и минусы

4. AqaraMotion Sensor

Основные характеристики

Плюсы и минусы

5.

Основные характеристики

Плюсы и минусы

6. Perenio PECMS01

Основные характеристики

Плюсы и минусы

7. «Сибирский Арсенал»

Основные характеристики

Плюсы и минусы

8. Elektrostandard 12m 1,8-2,5m 800W

Основные характеристики

Плюсы и минусы

9. «Привет-2» (Сигнализатор движения со звуковым оповещением)

Основные характеристики

Плюсы и минусы

10. SmartBuy SBL-MS-008

Основные характеристики

Плюсы и минусы

Как выбрать датчик движения

Популярные вопросы и ответы

Датчик движения и датчик освещенности: разновидности

Разновидности датчиков движения

Принцип работы датчиков

Технические характеристики

Охват площади

Дальность действия

Мощность светильников
