Биокамин своими руками – пошаговая инструкция, горелка и чертежи

Что такое биокамин

Все камины предназначены для обогрева жилища, но только не био. Его основная задача – разнообразить интерьер, и в то же время создать неповторимую интимную остановку, располагающую к общению, раскрытию семейных тайн, тихой беседе за бокалом вина.

Конструкция необычайно проста – защитный короб и горелка. Но здесь есть размах для творческой души: можно короб сделать из натурального или искусственного камня, кованного метала, даже пластика сложной или простой формы. Открытое пламя горелки, исходящее из простой колбы, заполненной биотопливом, можно отрегулировать по интенсивности. Но используют не только стекло, но другие подходящие материалы, например, мрамор или что-то другое, что не боится больших температур и долгое время может не нагреваться.

• Область применения ↓
• Плюсы и минусы ↓
• Чертежи биокамина ↓
• Необходимые материалы и инструменты ↓
• Как сделать биокамин своими руками ↓
• Пошаговая инструкция ↓
• Способ первый – простейший ↓
• Способ 2 – монументальный ↓
• Горелки и топливо ↓

Некоторые умельцы прекрасно добиваются имитации настоящего камина, обкладывая грелку поленьями или углем, а небольшой мерцающий огонек способен растопить не одно холодное сердце.

Область применения

В камине с такими характеристиками используется открытый огонь, возникающий от сгорания экологически чистого материала, обычно им выступает этиловый спирт особой очистки. Если при сгорании дров или угля должен появляться углекислый газ, который непременно нужно отводить из дома, то с биотопливом это не происходит: оно сгорает полностью без вредных для человека соединений.

Как известно из физики еще со школы, чтобы поддерживать процесс горения нужен кислород, который забирается из пространства жилого помещения: становиться душно и трудно дышать. Всеми этими признаками не наделен биокамин, ему необходимо минимальное количество воздуха для поддержания пламени в горелке.

Дымоходная многоуровневая система – обязательная составляющая любого обогревательного элемента на природном топливе. Для нашего устройства он не нужен, поскольку дыма, как такового, просто не образуется.

Область применения – украшение интерьеров больших и маленьких квартир, коттеджей и дач, офисов и зала для приема почетных гостей.

Еще совсем недавно его использовали в целях обогрева там, где в целях противопожарной безопасности было запрещено использовать другие нагревательные конструкции.

Но с тех пор прошло много времени, и в наши дни – биокамин предмет декора не только изысканного, но самого простого интерьера. И многие дизайнеры смело утверждают, что он отлично подойдет практически для любого оформления.

Если пол помещения перегружен мебелью, то настенный вариант может исправить эту ошибку, и обеспечить уютную атмосферу домашнего очага. Не следует думать, что его невозможно использовать по прямому назначению – обогреву, он, правда не так интенсивно, но все-таки нагревает окружающий воздух.

Есть и такие конструкции, которые снабжены колесиками, а это удобно, если он нужен только на некоторое время: выдвинуть на середину квартиры, сесть на ковер или низкую кушетку, и любоваться неспешным пламенем. Его легко передвинуть или убрать, а в случае необходимости – выдвинуть.

Плюсы и минусы

Превосходства биокаминов перед традиционными отопительными системами:

• Простота установки: возможны напольные, настенные варианты, которые прекрасно впишутся в интерьер комнаты, кухни, лоджии;
• Нет необходимости в обустройстве сложной дымоходной системы: ни дыма, ни вредных газов не выделяется;
• Вид живого огня успокаивает и настраивать на лирические мотивы.

Отрицательные моменты:

• После каждого использования комната нуждается в проветривании, небольшое, но все-таки оно присутствует, сжигание кислорода все же происходит;
• Такой источник тепла не может заменить полноценный камин, мощность обогрева маловата;
• К сожалению, спирт сгорает быстро, и за вечер в интимной обстановке придется доливать его несколько раз, а это может быть разорительно.

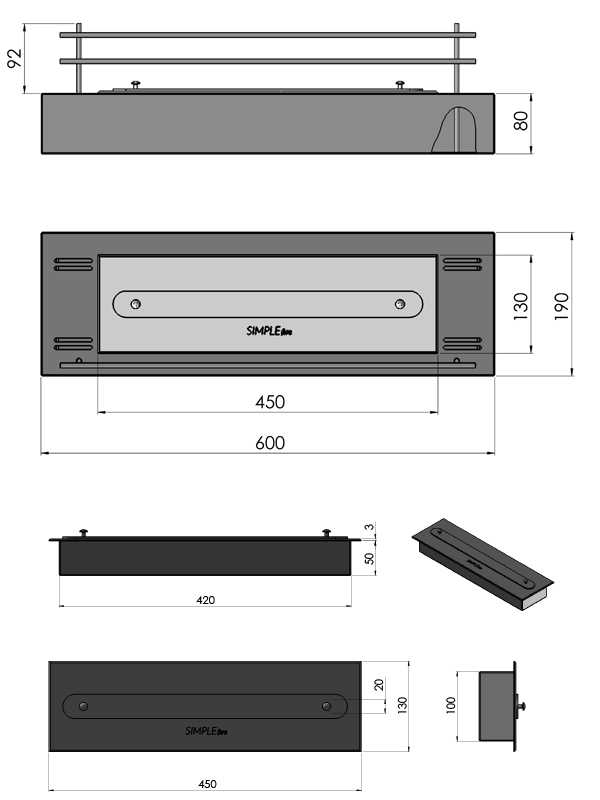

Чертежи биокамина



Необходимые материалы и инструменты

Главным элементом конструкции является бак для топлива, его лучше сделать из листа нержавеющей стали. Можно приобрести на строительном рынке или заказать у мастеров, если предполагается сконструировать большую конструкцию.

Если нет необходимости в больших объемах, то можно использовать металлические кружки, отломав у них ручки. Их необходимо установить в огнеупорный бак.

Сам корпус может быть изготовлен практически из любого прозрачного материала, который выдерживает большие температуры, например, дымчатое специальное стекло. Устройство можно установить на журнальном столике вместо коптящей свечи.

Если нужна имитация настоящего камина, то придется изготавливать приличную основу, из следующих материалов:

• Гипсокартонных листов;
• Саморезов;
• Металлических уголков;
• Огнеупорного материала, использующего для изоляции конструкции, это может быть, например, изовер.

Как сделать биокамин своими руками

Выбор габаритов и параметров зависят только от фантазии. Как установить, отделать лицевую сторону или выбрать нужный размер, подскажут элементы интерьера. Можно и не использовать замысловатую конструкцию, а сделать его предельно лаконичным – без лишних деталей отделки и декора. Если нет подходящего места, то можно обустроить его на стене, в нише или алькове. Но в этих случаях следует уточнять параметры пространства.

Продумать материал горелки и не забыть о фитиле: он может быть из пеньки или джута.

Корпус – это о, что нужно определить заранее: то ли это будет небольшая или миниатюрная конструкция, то ли имитировать стационарный камин.

Если предполагается имитация дров или угля, то понадобится металлическая решетка, способная выдержать большой вес этих материалов. Заготовить их тоже придется заранее. В том случае, если конструкцию будут декорировать, то нужно позаботиться об элементах декора, например, металлических лентах, камне или декоративном гравии.

Пошаговая инструкция

Можно сделать несколько вариантов, доступных домашнему умельцу, заботящегося о красоте своего дома.

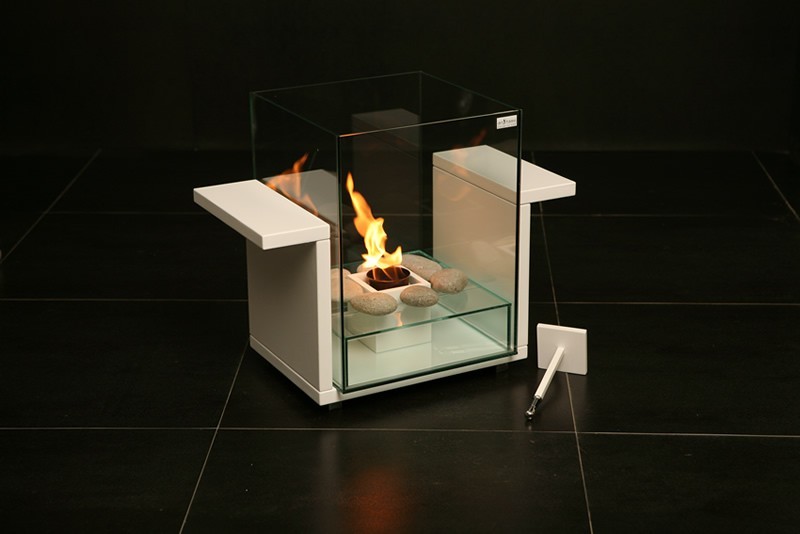

Способ первый – простейший

Короб будет стеклянный:

• Подготовить 4 детали для сбора прямоугольной конструкции. Скреплять их между собой следует силиконовым герметическим средством. Не нужно делать слишком узкий прямоугольник – так он будет быстрее нагреваться и отдавать тепло в окружающее пространство, если это не предусматривается вашими планами;
• При использовании металлической кружки позаботьтесь о крышке, в которой просверлите отверстие под фитиль и выход пламени. Крышкой потом можно будет загасить огонь пламени;
• Бачок для топливной смеси следует укрепить как следует, чтобы он не шатался и не смог накрениться. Можно его обложить декоративным камнем, осколками кирпичей, стеклянными шариками, и дополнительной декорации уже может не потребоваться;
• Для крепежа стеклянного короба лучше всего использовать крепкую и надежную основу, куда и будет установлена конструкция, например, она может быть декоративной керамической, кованной металлической или стеклянной;
• Накрыть готовым коробом, залить этиловый спирт и можно поджечь. Обратите внимание, что рука с зажигалкой должна быть на приличном расстоянии от горелки, чтобы исключить возгорание одежды.

Способ 2 – монументальный

Будем изготавливать напольную конструкцию:

• По выбранному чертежу подготавливаем каркас из гипсокартонных листов;
• Для изоляции от огня его обклеивают огнеупорным рулонным материалом, мы раньше упоминали изовер, он отлично справляется со своими защитными целями не только как противопожарный, но и декорирующий материал: с различной имитацией под дерево или кирпич;
• Лицевую сторону можно обложить изразцами, покрыть белой или цветной штукатуркой, оклеить негорючими обоями;
• Топку открытого биокамина можно оборудовать как в открытом, так и в закрытом варианте, но для второго случая нужна отдельная дверца из стекла

Горелки и топливо

Чтобы камин служил долго, нужна надежная горелка, сделанная из прочного огнеупорного материала, например, стали. Лучше всего ее приобрести в специализированных магазинах, так безопасность дома будет надежнее. Эти требования касаются больших сооружений.

Ну а небольшого очага можно использовать каменную или стеклянную толстую плошку, куда и вставляется небольшая спиртовая горелка.

Биотопливом может выступать технический спирт разной модификации, но обязательно очищенный и отфильтрованный, есть варианты с добавлением запаха хвои или березы, что максимально может приблизить к натуральной обстановке.

Статья была полезна?

0,00 (оценок: 0)

пошаговая инструкция по сборке, устройство камина и выбор топлива

Многие люди мечтают об установке источника живого огня в собственном жилище, но не все могут себе позволить такую роскошь. Настоящий камин нельзя устанавливать в городских квартирах вследствие сложной системы вентиляции и дымохода. Такую конструкцию вполне сможет заменить биокамин. Своими руками его можно собрать, если ознакомиться с инструкцией.Биокамин работает на натуральном топливе. Огонь от него абсолютно безопасен, так как он выделяет минимум углекислого газа и пара.

• Виды и принцип действия биокаминов
• Состав натурального топлива
• Основные составляющие экокаминов
• Нюансы разработки конструкции
• Создание настольного устройства
• Сборки напольного прибора
• Встроенный экокамин

Виды и принцип действия биокаминов

Система такого устройства построена на сжигании биоэтанола, состоящего из чистого спирта и специальных добавок, придающих огню реалистичности.

Сооружение устройства не отнимет много ресурсов, позволяя владельцам обустроить романтический уголок в собственной квартире.

При эксплуатации биокамина придется часто проветривать помещение с целью его насыщения кислородом (последний применяется в процессе горения топлива на основе спирта).

Несмотря на идентичный принцип действия, биокамины могут быть:

1. Напольными.
2. Подвесными и встраиваемыми.
3. Настольными.

Очаги напольного типа монтируются вдоль стены или в угловой зоне помещения. Они обладают разными габаритами, что позволяет верно определить точку размещения.

Варианты подвесного или встраиваемого типа обладают менее внушительными размерами, что позволяет размещать их в заранее подготовленных нишах или вывешивать на стены.

Камин для стола представляет собой аналог напольного приспособления в миниатюре.

Состав натурального топлива

Преимущественно натуральное топливо состоит из возобновляемого и экологически чистого сырья. Сюда можно отнести, например, кукурузу и тростник, из которых изготавливается спирт или биоэтанол, не имеющие цвета и запаха.

Хоть использование такого топлива и будет обходиться дорого, но это позволит создавать благоприятный микроклимат в помещении.

Этанол делает огонь синим поэтому его смешивают с определенными добавками. Биотопливо состоит из таких компонентов:

• 95% биоэтанола;
• 1% метилэтилкетона и денатурирующего компонента;
• 4% дистиллированной воды.

Для предотвращения внутреннего употребления жидкости в качестве алкоголя, в нее добавляется Битрекс кристаллического типа.

Марки и состав топлива могут немного отличаться, что влияет на его цену.

Что касается расхода топлива, он определяется количеством горелок и мощностью агрегата.

Основные составляющие экокаминов

Приобретение готовой конструкции будет весьма затратным мероприятием, поэтому можно сделать акцент на самостоятельной проработке деталей и их сборке. Собственноручное производство агрегата не потребует много времени, сил и сложного оборудования. При этом материалы для изготовления можно свободно купить в любом магазине.

Перед сооружением устройства требуется позаботиться о наличии таких деталей:

1. Огнестойкое стекло для формирования экрана защиты (размер и количество можно рассчитать, руководствуясь дизайном).
2. Силиконовый герметик для заделки швов.
3. Металлическая коробка или жестяная банка для формирования горелки.
4. Металлическая сетка с мелкими ячейками.
5. Декоративные материалы, например, крупная галька обкатанного типа.
6. Шнурок для создания фитиля.

По готовности можно приступать к продумыванию дизайна камина.

Нюансы разработки конструкции

Первым этапом разработки биокамина для квартиры своими руками является составление его чертежа. Он потребуется при сверке размеров устройства, а также для понимания того, как будут размещаться детали.

После необходимо составить общий план работ, включающий такие нюансы:

• Определение места монтажа стеклянного защитного экрана (в идеале нужно делать отступ от огня в 15 сантиметров).
• Сборка топливного бака должна проводиться из металлических листов толщиной 2−3 миллиметра.
• Руководствуясь габаритами комнаты, нужно определить количество горелок (например, в помещения до 30 метров, можно ставить не более двух горелок).

Когда схема будет составлена, можно приступать к самостоятельной сборке экологически чистого источника огня.

Создание настольного устройства

Поскольку важной частью камина, работающего на биотопливе, выступает резервуар сгорания, с ним нужно определиться в первую очередь. При создании настольной модели подойдет емкость с диаметром в 7,5 см и высотой 8 см.

Важно! Бак должен обладать толстыми стенками и корпусом из антикоррозийной стали.

Сборка приспособления:

1. Чтобы увеличить безопасность камина, топливный бак можно усилить негорючими материалами, к примеру, асбестовой тканью или ее аналогами.
2. Металлический корпус бака обшивают фанерой или древесиной с последующей обработкой лаком, краской, обжигом или тиснением.
3. Далее устанавливается горелка для емкости сгорания (она должна лечь поверх коробки топливного резервуара).
4. Топливный бачок монтируется в коробку и закрывается крышкой.
5. Фитиля пропускается в бак через горелку (один край фитиля погружается в топливо, а второй — соприкасается с горелкой).

Окончательным штрихом послужит выкладка декоративных камешков или керамических элементов, имитирующих дрова.

Сборки напольного прибора

Такая конфигурация биокаминов считается более востребованной, так как она может имитировать настоящий источник живого огня. Перед тем как сделать биокамин своими руками, требуется подготовить стекло большой толщины или огнестойкий керамический аналог, клеевую основу на силиконе, деревянный или металлический вазон, пару баков для сгорания топлива, теплоизоляционные материалы, горелку и фитиль.

Процесс сборки этих частей соблюдается в таком порядке:

• Внутренние стенки вазона обрабатываются герметиком, после чего в него помещается куб.
• По центру вазона устанавливаются топливные емкости.
• Поверх бака укладываются металлическая сетка и наполнитель, выступающие в роли горелки.
• Раскладка декоративных углей и дров (фитиль прячется среди декора и опускается в бак с топливной смесью).

Подобный вид камина сможет преобразить любое помещение, если его оснастить колесиками для мобильности.

Встроенный экокамин

Чтобы обустроить подобный очаг, придется потратить немало усилий, но конечный результат того стоит. Перед его монтажом требуется составить схему расположения деталей, которая оптимизирует выбор материалов. Устройство биокамина встроенного типа будет смотреться презентабельно,

если сделать нишу из гипсокартона:

1. Предварительно проводится очистка поверхности от грязи и ее выравнивание.
2. С учетом размещения электроприборов на стену наносится схема будущего изделия (в этом поможет маркер или строительный карандаш).
3. Производится сборка каркаса из металлических деталей (применяются специальные профили и направляющие).
4. Производится монтаж ниши из гипсокартона.

Для устойчивости камина в нишу необходимо встроить полку из древесины, способную выдержать его вес. Она же сможет обеспечить всей конструкции максимальную жесткость.

Чтобы внедрить полку в стену, необходимо сделать расчет высоты и нанести отметки. После при помощи строительного уровня прикручиваются упоры под конструкцию.

Далее определяют толщину полки и готовят доску с соответствующими параметрами. Последним этапом будет монтаж элемента в нишу и ее фиксация саморезами. В готовую нишу монтируется собранный камин.

Изготовление топлива для биокамина своими руками также возможно. Для этого необходимо выбрать нужные составляющие, руководствуясь принципами безопасности.

А при сборке экокамина достаточно иметь все подручные средства и запастись терпением. Лишь в этом случае может получиться уникальное устройство, идентичное профессиональным декоративным элементам, которое украсит любое современное жилище.

видов самоделок + инструкция

Экологический тип камина, в отличие от газового и дровяного оборудования этой категории, может эксплуатироваться в многоэтажных домах. Для его организации не нужно получать разрешение администрации. Не нужно строить дымоход и склад для хранения топлива. А если интересно оформить очаг, изготовить горелку для биокамина своими руками, затраты на ее обустройство также значительно сократятся. Это правда?

Все о том, как сделать эффектный экокамин на безотказном топливном элементе, вы найдете в нашей статье. Воспользовавшись предложенной информацией и ценными советами, вы сможете своими руками сделать потрясающий предмет интерьера, не представляющий ни малейшей угрозы в период горения.

В нашей статье подробно описан процесс самостоятельного изготовления трех видов горелок для установки биокаминов. Приведены интересные варианты декорирования, даны рекомендации по безопасному использованию эффектных самоделок. Представленный материал дополнен фотоиллюстрациями и видеогидом.

Содержание статьи:

• Принцип работы и устройство биокамина
  • Классификация по способу установки
  • Преимущества и недостатки биокаминов
  • Основные конструктивные элементы
Особенности изготовления горелки
• Варианты горелок для биокаминов
  • №1: Простейшая модель на топливных элементах
  • №2: Горелка двухкамерная с перфорацией (прорезями)
  • №3: Простейшее устройство с наполнителем
• Устройство топки украшение
• Выводы и полезное видео по теме

Принцип работы и устройство биокамина

Биокамин (экокамин) – вариант очага, который отапливается жидким биологическим топливом. При сжигании таких веществ не выделяется дым и копоть, поэтому для работы такого устройства не нужен дымоход.

При этом помещение, где находится биокамин, необходимо периодически проветривать, так как при любом горении расходуется кислород.

Популярность биокаминов обосновывается универсальностью, возможностью установки без получения разрешений, в отличие от газовых агрегатов, простотой устройства и обслуживания

Биоэтанол или топливные смеси на его основе обычно используют для обогрева биоочагов . Также возможно использование других видов топлива, например, спирт

Более подробно мы рассмотрели принцип работы камина на биотопливе.

Классификация по способу установки

Такие отопительные приборы отличаются не столько дизайном, сколько габаритами и размещением в квартире. По указанным критериям можно выделить три типа экопожаров.

Разновидность №1 – Доска

Столешницы представляют собой небольшие изделия, имеющие разнообразные формы и конструкции. Для пожарной безопасности в таких конструкциях предусмотрен плотный экран из огнеупорного стекла, скрывающий пламя.

Настольные биокамины несут чисто декоративную функцию и практически не влияют на температуру в помещении. Подобные предметы интерьера можно установить на журнальный столик, подоконник, тумбочку

Разновидность №2 – Настенные

Настенные устройства, размеры которых могут достигать до 1 метра в длину, обычно изготавливаются из металла и стекла. Такие модели носят не только декоративный, но и функциональный характер. Они обогревают помещение, особенно если в очаге установлено несколько горелок.

Настенные камины являются стационарными конструкциями. Предусматривают использование специальных креплений, благодаря которым отопительные приборы надежно крепятся к стене

Разновидность №3 – Этаж

Крупногабаритные экокамины устанавливаются на полу, часто в нишах или углах помещения. Есть напольные модели, дополненные опорными ножками, позволяющими регулировать высоту конструкции, или колесиками, благодаря которым устройство можно перемещать по дому.

Напольный биокамин можно отделать кирпичом или камнем. При этом его конструкция практически ничем не отличается от традиционных очагов, отапливаемых дровами или хворостом.

Как и настенные биокамины, напольные варианты совмещают декоративную роль с функциональной, наполняя помещение теплом.

Преимущества и недостатки биокаминов

Как и любое устройство, такие очаги имеют сильные и слабые стороны.

Вне зависимости от модели все экокамины имеют следующие преимущества:

• Простота устройства . Для оборудования очага не требуется прокладка вентиляционных каналов, дымоходных устройств, согласование с соседями.
• Мобильность . Биокамины обычно представляют собой довольно легкие приспособления. Многие варианты специально разработаны для их перемещения внутри помещения.
• Простота эксплуатации . Пользоваться такими устройствами предельно просто. Важно лишь вовремя закупить и заправить камин.
• Безопасность . При горении не выделяется копоть, угарный газ, дым и другие вредные вещества, кроме того, многие модели имеют плотный экран, препятствующий открытому огню.
• Увлажнение . При сжигании биоэтанола образуются углекислый газ и водяной пар, улучшающие микроклимат в помещении.

При этом следует отметить ряд проблем, связанных с работой экокаминов.

К отрицательным факторам относятся:

• Низкое тепловыделение . При сжигании биотоплива выделяется небольшое количество тепла.
• Высокая стоимость биоэтанола . Жидкое биотопливо дороже традиционных вариантов топлива.
• Необходимость вентиляции . Поскольку при горении огня уровень кислорода в помещении, где находится экокамин, снижается, целесообразно устроить в нем дополнительную вентиляцию или позаботиться о частом проветривании помещения.

Отрицательными сторонами биологических очагов можно пренебречь, особенно если речь идет о декоративных устройствах.

Биокамин – интересный элемент декора, часто превращающийся в центральный акцент интерьера. Учитывая это, рядом недостатков можно пренебречь

Основные элементы конструкции

При всем многообразии моделей экокаминов их конструкция состоит из однотипных элементов, а именно:

• Нагревательный блок . Основной компонент биоплощадки, где находится топливо. Есть два варианта такого устройства: горелка и бак, о которых аналогично поговорим ниже.
• Корпуса . Эта часть определяет дизайн изделия. В зависимости от проекта корпус может быть открытым или закрытым, иметь форму различных геометрических фигур, быть стилизованным под полку, канделябр, журнальный столик.
• Декоративные элементы . Для оформления экокаминов часто используют декор из жаропрочных материалов: камней, металла, огнеупорной керамики.

Все эти детали можно сделать самостоятельно, построив .

В биокаминах можно использовать два типа устройств для обогрева: топливный бак и горелку.

Топливный бак , объем которого от 60 мл до 5 литров, обычно используется в заводских моделях биокаминов.

Топливный бак имеет много преимуществ, но его вряд ли можно сделать самостоятельно, так как при его изготовлении используются заводские технологии

Как правило, баки изготавливаются из прочного металла, чаще всего из нержавеющей стали. Очень важно, чтобы стенки и дно устройства были достаточной толщины: это гарантирует безопасность и долгий срок службы.

Топливные баки имеют существенные преимущества:

• Их конструкция гарантирует абсолютную герметичность емкости, благодаря чему внутрь не попадает пыль и инородные тела.
• При использовании таких моделей в помещении полностью отсутствует запах биоэтанола, так как жидкое топливо и его пары задерживаются в баке.
• В конструкции топливных баков предусмотрены специальные устройства для регулирования интенсивности огня. Это особенно важно, если камин встроен в стену или его поверхность украшена аксессуарами из материалов, не обладающих особой огнестойкостью.
• Такие устройства также дают возможность быстро и легко потушить пожар. Для этого достаточно повернуть рычаг, которым блокируется подача биотоплива.

Недостатком таких моделей является довольно высокая цена.

Более простой вариант отопительного агрегата горелка экокамина . Внешне такое устройство выглядит предельно просто: это резервуар, предназначенный для заливки биоэтанола, который может иметь различную форму.

Пользоваться такими устройствами не так удобно, как топливным котлом. Горелки также не имеют механизма регулирования интенсивности огня, а также возможности быстрого тушения пылающего пламени

Для тушения есть специальные устройства, которые нужно покупать дополнительно, кроме того, при их использовании в помещении чувствуется резкий запах.

В биокамин, который планируется использовать для обогрева помещения, можно установить 2-3 обычные горелки, однако необходимо соблюдать определенные нормы

В то же время биокамины имеют свои преимущества. Такие устройства имеют невысокую цену, а простая конструкция позволяет изготовить их самостоятельно. Кроме того, в одном очаге можно установить сразу несколько таких устройств, что значительно повысит теплоотдачу.

Особенности изготовления горелки

Перед началом работ по созданию экокамина важно определиться с моделью очага: будет ли это крупное устройство, устанавливаемое на пол, подвесной вариант у стены, или компактное устройство, которое можно поставить на стол. От этого напрямую зависит размер горелки.

Определившись, попробуйте набросать проект биокамина, на его основе подготовить чертежи конструкции, а также нагревательного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходит дизайн и функциональность.

Важно уделять большое внимание качеству используемых материалов, так как от этого зависит сохранность источника, а также срок его использования. Нагревательный блок из прочных заготовок будет работать исправно и без сбоев.

Хотя биотопливо для каминов часто расфасовывают в пластиковые бутылки, это не значит, что горелку можно сделать из пластика: такое устройство должно быть полностью из металла.

Правила техники безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалевого, фторопластового или другого)

Самые прочные и надежные устройства изготавливаются из нержавеющей стали, так как такой материал сочетает в себе высокую химическую и термическую стойкость. Также возможно использование обычной конструкционной стали, хотя ее качественные показатели несколько ниже.

Для изготовления топливного блока важно использовать заготовки с толстыми стенками. Тонкие детали будут деформироваться при нагреве, что может привести к разгерметизации соединений и утечке топлива, в результате чего может начаться пожар.

Размер и параметры топливного бака зависят не только от габаритов модели, но и от конструктивных особенностей. Если топливный бак не предполагает использование абсорбента, емкость можно сделать малой. При этом желательно следить за тем, чтобы в горении участвовала лишь небольшая поверхностная часть горючего материала

Горелки для биокамина также могут быть оснащены защитным экраном из стекла. Для этого лучше брать огнеупорный материал. Если его нет под рукой, можно использовать обычное стекло, например, взяв его из фоторамок формата А4. При этом следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Чтобы пламя распространялось равномерно во все стороны, рекомендуется сверху топливный бак накрыть металлической сеткой. Подобная деталь также послужит основой для усиления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для печи (барбекю), которое обрезается до нужного размера

Для розжига самодельной горелки используется фитиль, который можно быть изготовлены из шнурка для обуви. Один конец помещают в бак, наполненный биотопливом, второй выводят наружу и поджигают. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно быть примерно 15 см, такое же расстояние должно соблюдаться между несколькими нагревательными элементами, если они установлены в одном биокамине.

Одна конфорка рассчитана на площадь 16 квадратных метров: эту норму следует учитывать при планировании конструкции очага с несколькими отопительными приборами.

Как только горелка биокамина собрана, необходимо визуально оценить конструкцию, сравнить ее с чертежом, а также убедиться в отсутствии деформации. При обнаружении дефектов следует разобрать устройство и снова тщательно подрегулировать детали.

Варианты горелок для биокаминов

Схем изготовления топливных блоков своими силами много, предлагаем несколько простых вариантов.

#1: Простейшая модель топливного элемента

Для простейшего варианта горелки для биокамина используется обычный бак из нержавеющей стали с толщиной стенок не менее 2 мм.

Чертеж уличного биокамина длиной 1,1 метра, с отдельной топкой камина на биотопливе схема горелки

Глубина такого резервуара должна быть примерно 3-5 см, а его длина и ширина должны зависеть от параметров биокамина. Внешний вид бака значения не имеет, так как эта часть не видна, однако следует брать только крепкую, прочную конструкцию.

Засыпается в бак и опускается фитиль, который выводится на внешнюю поверхность, например, через сачок, накинутый на костер. При насыщении топливом при воспламенении шнур будет гореть, давая яркий свет.

#2: Горелка двухкамерная с перфорацией (прорезями)

Подобный вариант конструкции обычно используется в заводских моделях. Он позволяет уменьшить площадь поверхности сгорания, а, следовательно, снизить расход топлива.

В первую очередь необходимо взять ванну или другую емкость из нержавеющей стали, размеры и требования которой совпадают с предыдущим вариантом.

Затем нужно вырезать пластину такой же толщины, как стенки бака, длиной, равной длине его внутреннего пространства.

Ширина данного элемента рассчитывается по формуле:

W = Wв – 1,5 + 2xHв

Где: W – ширина внутреннего бака в см, а HB – его глубина (также в см).

Плиты согнуть под углом 90° ^о со стороны длинных кромок так, чтобы получились ножки, высота которых равна глубине ванны (НВ). Аналогично получаем П-образный элемент, длина которого соответствует длине ванны, а ширина меньше на 1,5 сантиметра.

В одной из ножек П-образной детали просверливаем отверстия или вырезаем так, чтобы она напоминала гребенку. Элемент устанавливается на ножки в ванну так, чтобы между поверхностью с отверстиями (прорезями) и стенкой бака оставался зазор 1,5 см.

Наиболее удобный и функциональный вариант нагревательного блока для биокамина состоит из двух камер и позволяет обеспечить ровный огонь при экономном расходе топлива

После этого бак можно заполнить топливом и поджечь его. В этом случае пламя будет образовываться только на узкой открытой полосе шириной 1,5 см, при этом топливо в большей части бака, прикрытого П-образным элементом, не будет гореть из-за отсутствия доступа воздуха.

При этом топливо будет постоянно поступать в «рабочий» отсек благодаря щелям или отверстиям, предусмотренным в пластине.

Для немедленного тушения пожара также рекомендуется дополнительно вырезать стальную пластину, которая будет прикрывать зону горения.

Как сделать наклонный уровень бака? Для того чтобы топливо сгорало без остатка, днищу описанной выше модели желательно придать небольшой наклон, направленный в сторону «рабочего» объема.

Это достаточно просто сделать. Для этого нужно залить в емкость определенное количество гипсовой смеси, затем наклонить ее в нужную сторону и дождаться застывания раствора.

При этом «ножку» П-образной детали, на которой нет перфорации, желательно немного укоротить, чтобы конструкция оставалась строго горизонтальной, несмотря на имеющийся уклон днища.

Топливный бак с двойным дном дает дополнительную гарантию безопасности и надежности, а также имеет более длительный срок службы

Также возможно изготовление топливного бака с двойным дном. Для этого уже изготовленную горелку помещают в емкость большего размера, при этом края верхнего элемента должны перекрывать стенки нижнего.

№3: Простейшее устройство с наполнителем

Резервуар рабочего отсека (П-образная часть) также может быть заполнен абсорбентом (наполнителем), в качестве которого чаще всего используется минеральная вата.

Вместо базальтовых волокон лучше предпочесть материал на акриловой основе по следующим причинам:

• Этот вид стекловаты характеризуется самым высоким показателем гигроскопичности, а значит, лучше всего впитывает жидкость.
• Волокнистый наполнитель обладает отличной паропроницаемостью, поэтому пары спирта будут свободно циркулировать между волокнами.
• Мягкая белая вата долго горит, давая яркое ровное пламя.
• При производстве данного вида минеральной ваты не используется формальдегид, что гарантирует экологическую чистоту абсорбента.

Если вам не удалось найти вату на основе акрила, подойдут другие виды подобных изделий, желательно из более мягких материалов.

Даже направление волокон минеральной ваты влияет на качество наполнителя. Для биокамина лучше подходит материал, имеющий хаотичные, а не вертикальные волокна.

Насыщая биоэтанол, абсорбент будет постепенно выделять топливо, продлевая время горения биокамина.

Самый легкий вариант горелки для стекловаты доступен каждому. В этом случае потребуется небольшая металлическая емкость, например, кружка или консервная банка. В бак помещают абсорбент так, чтобы он заполнил весь объем (его не нужно уплотнять), после чего хорошо пропитывают наполнитель биоэтанолом или другим жидким топливом.

Всего за несколько минут можно своими руками изготовить элементарную горелку для биокамина, используя имеющуюся металлическую емкость и крышку с отверстиями

Сверху емкость обтянута металлом подходящего размера сетка или крышка с перфорированными отверстиями, после чего поджигается топливо.

Украшение топливного аппарата

Горелка камина может быть украшена дополнительными элементами. Это не только облагородит дизайн, но и поможет замаскировать фитиль.

Эффектно декорировать биокамин можно с помощью различных материалов. На данном рисунке декор выполнен с использованием металлических прутьев

Среди самых популярных украшений:

• Керамические поленья , размер которых должен совпадать с размерами вспышки. Такие элементы будут имитировать костер.
• Различные виды натуральных и искусственных камней , которые могут быть одного или разных размеров, прозрачными или цветными, гладкими или с текстурированной поверхностью. Камешки можно выкладывать не только на мангал, но и за его пределы.
• Стилизованные предметы антуража : кочерга, щипцы, инструменты для розжига и тушения. Сюда можно положить топливо в декоративной упаковке.

Также хороша декоративная облицовка из термостойкой керамики и глины, глиняные фигурки, которые можно разместить на крышке камина или рядом с ней.

Желательно использовать съемные элементы декора, которые будут периодически менять внешний вид устройства.

Выводы и полезное видео по теме

Предлагаем Вам инструкцию по самостоятельному изготовлению горелки для биокамина:

Собственное производство биокамина, составной частью которого является ТЭН:

Как видите, конструкция горелка довольно проста и доступна каждому. Разместив его в подходящем корпусе, вы получите замечательный биокамин, который внесет уют и оригинальность в интерьер комнаты .

Задумались сделать камин на биотопливе своими руками? Может быть, у вас есть оригинальные идеи по декорированию и вы хотите поделиться ими с другими пользователями? Или хотите уточнить технические аспекты процесса сборки биокамина? А может вы уже сделали стильный камин и хотите продемонстрировать его новичкам? Пишите свои рекомендации, добавляйте фото под этой статьей.

Разведите этаноловый огонь в стене с помощью горелки на биоэтаноле

Камины на биоэтаноле › Банк знаний по биоогням › Руководства по биокаминам › Создайте свой собственный биокамин 9№ 0003

Одним из многих преимуществ каминов на биоэтаноле является то, что их невероятно легко монтировать в стену. Их можно отрегулировать в соответствии с желаемой эстетикой. Тем не менее, есть несколько мер предосторожности, о которых вы должны знать, разжигая огонь на биоэтаноле с нуля. Если вы решите построить свой собственный камин, вы получите максимальную гибкость с точки зрения его размера и дизайна.

Вы уже начали думать, что эта установка слишком обширна? Взгляните на наши готовые встроенные биокамины здесь:

Настенная конструкция для встроенного биокамина

Рассмотрите возможность консультации с местным мастером о том, как вы хотите сконструировать камин на биоэтаноле для настенной установки. Это основы проекта DIY biofire. Рекомендуется иметь четкое представление о конструкции камина, чтобы выбор материала и конструкция могли быть выполнены наилучшим образом.

Камин на биоэтаноле идеально подходит для настенного монтажа, чтобы разделить или соединить две комнаты. Он гибок в плане установки, не требует дымохода или дымохода, поэтому его можно установить практически в любом месте. Поэтому возможности практически безграничны.

Прочтите все о безопасных расстояниях здесь: Безопасные расстояния для биокаминов и пожароопасность.

Одностороннее: Переднее открытое

Трехстороннее: Перегородка

Двухстороннее: Прозрачный туннель

Двустороннее: Переднее и одностороннее открытое

Трехстороннее: Переднее и боковое открытое

Открытый огонь : Отдельно стоящие

Горелки на биоэтаноле для самостоятельного сжигания биоэтанола

Нет сомнений, что мы всегда будем рекомендовать автоматические горелки на биоэтаноле, когда речь идет о крупных проектах реконструкции или новом строительстве. Отличительный дополнительный комфорт и безопасность, которые будут достигнуты с помощью автоматической биогорелки по сравнению с ручной, хорошо известны. Это особенно верно, когда время и деньги жертвуются на новую, восхитительную конструкцию стены.

С автоматической горелкой на биоэтаноле вы, прежде всего, снижаете риск переполнения топлива биоэтанолом, а также повторного заполнения горячей или зажженной горелки. Автоматические, интеллектуальные горелки не допускают заполнения или другого неправильного использования камина, что является важным фактором безопасности. Кроме того, различными моделями можно управлять дистанционно с помощью пульта дистанционного управления, смартфона или системы «Умный дом».

Как выбрать горелку для биоэтанола?

Что же тогда представляет собой горелка для биоэтанола идеального размера? При установке биокамина в стену рекомендуется оставлять расстояние не менее 5-10 см от сторон. Если у вас есть отверстие в стене длиной 100 см, мы рекомендуем 80-9Горелка 0 см. Если отверстие в стене составляет 150 см, рекомендуется ширина горелки 130-140 см. Тем не менее, место для костра также может стать слишком мощным для маленькой гостиной, поэтому хорошим решением может стать выбор меньшего размера, например, 100 см. Это также может иметь значение, если желательна более короткая длина пламени. Посмотреть наши автоматические биогорелки можно здесь.

Также возможно изготовление аналогичной установки с ручной горелкой. Здесь вы найдете ручную яму для костра.

Стеновая конструкция для установки камина на биоэтаноле

Вы или ваш мастер можете построить стену для камина на биоэтаноле, как строится обычная стена. Это может быть, например, деревянная конструкция или кирпич, газобетон или подобные материалы. Внутренняя рама, в которую встроен камин, должна быть изготовлена ​​из плит Skamotec, которые представляют собой плиту для брандмауэра. Мы рекомендуем эту плиту, так как она выдерживает температуру до 1000 градусов. Кроме того, плиты невероятно просты и гибки в работе, и их можно резать обычными столярными инструментами. Здесь вы найдете панели Skamoenclosure Board для установки биокамина.

Резка и компоновка огнезащитного материала

Пластина вырезается таким образом, чтобы размеры соответствовали отверстию в вашем будущем камине. Пластины Skamotec соединяются шурупами или специальным клеем Skamolex. После этого вырежьте отверстие для костра. С этим шагом рекомендуется подождать, пока не прибудет горелка. В качестве альтернативы можно заранее вырезать отверстие в карте данных агрегата. В этом случае, пожалуйста, подтвердите мишени отверстий в нашей службе поддержки клиентов.

Плита Skamotec
Противопожарная защита

Наполнитель и краска для пожарной рамы на биоэтаноле

Вы хотите покрасить плиты Skamotec в другой цвет? Выбирайте из нескольких сотен оттенков. Вы можете покрасить внутреннюю рамку именно так, как пожелаете. При выборе в палитре RAL местного продавца цветов должен быть один или два цвета, которые будут соответствовать вашему вкусу. Краску важно заказывать в огнеупорном исполнении.

Стальная пластина в качестве базовой рамы для биотоплива

Часто можно увидеть, что базовая рама выполнена в виде стальной рамы, так как она хорошо сочетается с соответствующими материалами биоэтаноловых пожаров. Таким образом создается небольшой переход между внутренней рамой и нижней частью топки камина и утопленной чашей для костра. Эту стальную пластину можно заказать на заказ в Биоэтанол-камин и поставить в цветах, соответствующих нашим горелкам.

Идеальная отделка легким шпателем

Плиты Skamotec относительно «сырые», поэтому их часто подвергают последующей обработке для придания желаемого вида. С помощью светлой шпаклевки можно добиться абсолютно ровной поверхности и впоследствии покрасить ее в любимый цвет. Проконсультируйтесь с местным строительным рынком о том, какой наполнитель будет идеальным для вашего проекта.

Стеклянные плитки для этанолового камина

Перед пламенем можно установить дополнительную защиту в виде стекла. Это может предотвратить прикосновение любопытных малышей и домашних животных к огню, и в то же время придает невероятно красивый вид. Тем не менее, некоторые правила применяются при составлении пожаров из стекла и биоэтанола.

В биокамине должен быть кислород. Если камин не насытится, его невозможно будет правильно включить или выключить. Поэтому рекомендации по стеклу необходимо соблюдать. Практически во всех случаях можно закрыть одну сторону стеклом, сталью или другим материалом. Однако пламя должно быть открыто с одной стороны. Минимум 2/3 конструкции должны быть открыты. Если желательно установить стекло на дне топки биоэтанола, рекомендуется установить стеклянную плитку высотой 10-15 см в зависимости от высоты рамы.

Биоэтанол-камин доставляет стекло, но также хранит стекло стандартного размера. Смотрите нашу стеклянную плитку для биокамина здесь.

Держатель для стекла, настенный кронштейн или нанесение биостекла

Стекло должно быть сложено в вырез, его можно установить в держатели для стекла или непосредственно на стену. Мы продаем как подстаканники, так и фурнитуру для настенных версий. Таким образом, вам решать, как вы хотите, чтобы стекло было установлено.

Полный список покупок для самостоятельного биокамина

Мы подготовили пример, когда кто-то хочет построить прозрачный туннельный биоэтаноловый камин между гостиной и общей комнатой. Камин имеет следующие размеры: В: 50 х Ш: 100 х Г: 35 см.

Товары:	Цена:
Пластины Skamotec: Измерьте, сколько вам нужно. Здесь вы должны использовать два куска 100 х 35 см и два 50 х 35 см. Поэтому мы можем согласиться на одну тарелку Skamotec размером 120 x 122 см.	96,29 фунтов стерлингов
1 бутылка клея Skamolex (альтернативно шурупы)	16,29 фунтов стерлингов
Мастерок (необходим, если требуется гладкая поверхность)	30 фунтов стерлингов
Термостойкая краска (необходима, если требуется камин определенного цвета)	10 фунтов стерлингов
Автоматическая горелка для биоэтанола: горелка класса люкс со сверхдлительным временем горения 10 часов	2199 фунтов стерлингов
Стекло для биокамина 100 см вкл. Поделиться Вам может понравится Интерьер кухни 18 кв м: Кухня-гостиная 18 м – 30 фото и советы по дизайну интерьера кухни 18 м с реальными примерами 06.03.2023 Электрические отопительные батареи энергосберегающие: Энергосберегающие батареи отопления электрические 19.12.2022 Красивые трафареты для декора: Красивые трафареты для декора – купить на Ярмарке Мастеров 23.02.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
