Устройство бойлера для нагрева воды

Горячая вода в квартире или доме всегда была неотъемлемой частью комфорта, без которого современный человек не представляет своей жизни.

Устройство бойлера для нагрева воды — фото

Нередки случаи, когда горячую воду в квартирах отключают, а в частном секторе хозяин вообще сам должен позаботиться об ее наличии. Помочь в этом вопросе могут водонагревательные приборы. Устройство бойлера для нагрева воды может быть самым разным, но главная отличительная особенность его от проточных нагревателей – наличие аккумулирующего резервуара, в котором постоянно находится запас подогретой, готовой к использованию воды.

Современные накопительные водонагреватели могут быть прямого или косвенного действия. В качестве источника энергии бойлеры прямого нагрева могут использовать электричество или природный газ. В системах косвенного нагрева теплообмен происходит от системы отопления дома или от других источников тепловой энергии (например, солнечных водонагревателей).

Рассмотрим различные схемы устройства современных бойлеров.

Содержание

• Бойлеры прямого нагрева
  • Электрический бойлер прямого нагрева
  • Газовый бойлер прямого нагрева
• Бойлеры косвенного нагрева
• Бойлер со спиралевидным теплообменником
  • Схема «бак в баке»
• Видео — обзор возможностей бойлера косвенного нагрева
• Бойлеры комбинированного действия

Бойлеры прямого нагрева

В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.

Электрический бойлер прямого нагрева

Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:

Электрический бойлер прямого нагрева — схема

• Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
• Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
• Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток.  Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
• Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
• Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.

Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.

 Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.

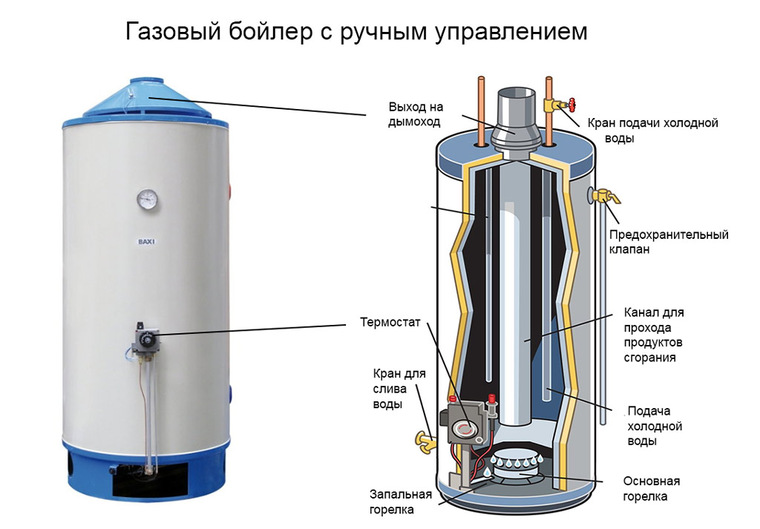

Газовый бойлер прямого нагрева

Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:

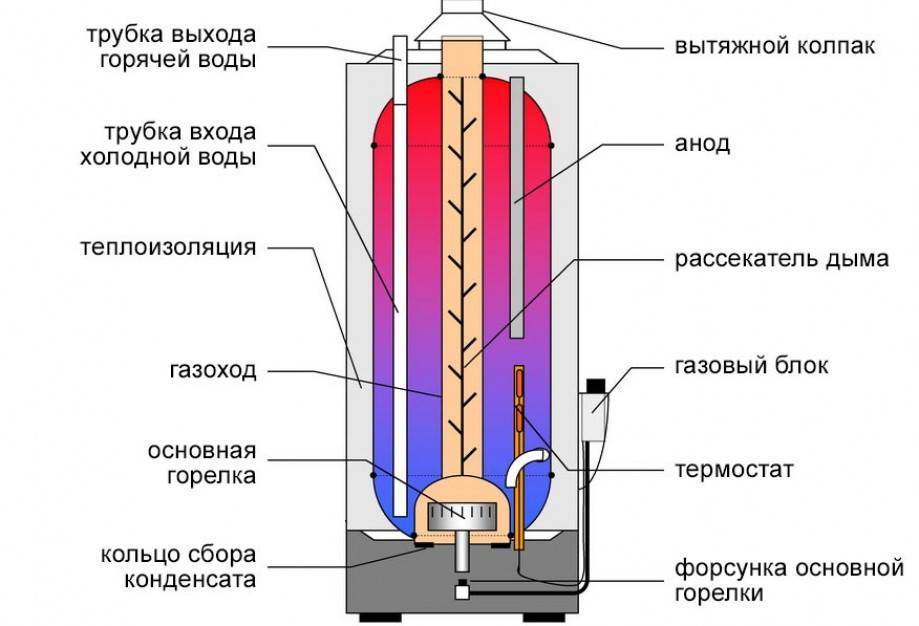

Газовый накопительный водонагреватель

• В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
• Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
• Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
• Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
• Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
• Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.

Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

Бойлеры косвенного нагрева

Главное принципиальное различие – подогреваемая для бытовых нужд (так называемая, санитарная) вода не имеет непосредственного контакта с электрическими или газовыми устройствами нагрева. Передача тепла идет за счет подключения к системе отопления дома (или иным источникам горячей котловой воды).

Такой бойлер устанавливают чаще всего в комплексе с одноконтурным отопительным котлом. Этот тип бойлера может иметь объем, измеряемый десятками или сотнями литров, и какой из них выбрать — будет зависеть от количества домочадцев. Производятся модели напольного исполнения, или которые крепятся к стене горизонтально или вертикально на специальные кронштейны.

По организации теплообмена они могут иметь совершенно различную компоновку:

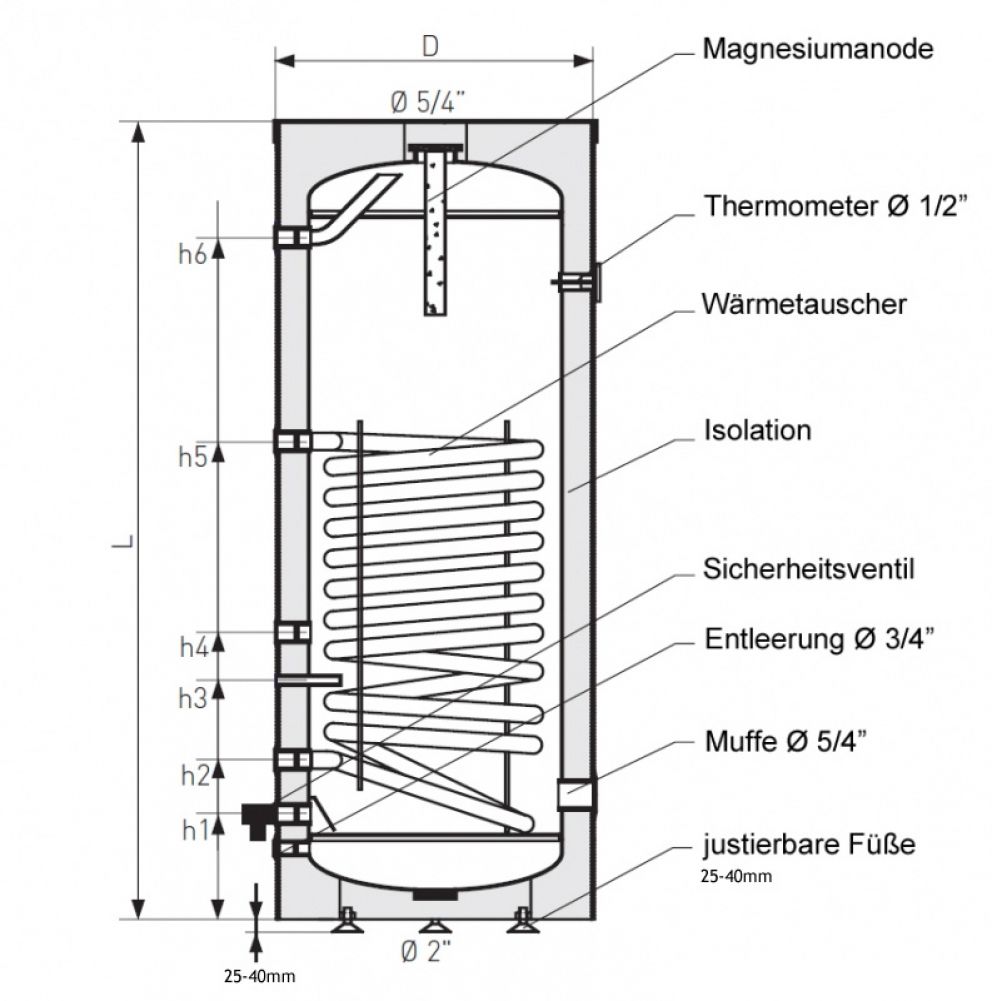

Бойлер со спиралевидным теплообменником

Этот бойлер устроен следующим образом:

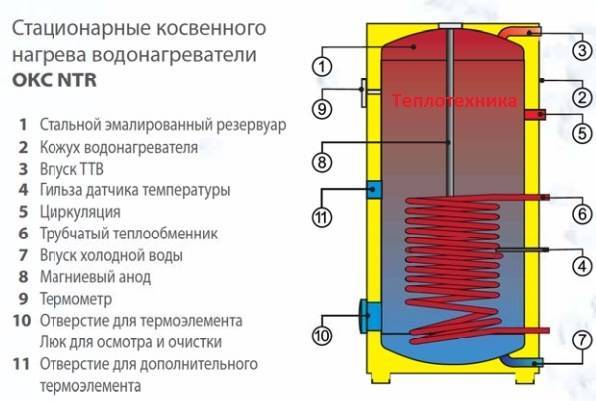

Бойлер косвенного нагрева с теплообменником — змеевиком (фото в разрезе)

• Внутри термоизолированного корпуса помещён объемный бак для санитарной волы. В его полости установлен теплообменник (2), имеющая форму змеевика.
• Через патрубки 3 и 4 производится циркуляция теплоносителя – горячей технической воды, получаемой от одноконтурного котла. Тепло передается санитарной воде, поступление которой осуществляется в нижнюю часть емкости через входной патрубок (1).
• Отвод нагретой санитарной воды осуществляется из вехней части бака через патрубок (5).

Змеевик в некоторых моделях расположен ближе к нижней части емкости, куда опускается холодная вода, а в других — равномерно распределен по всему баку, что позволяет быстрее нагреть весь объем жидкости.

Производятся бойлеры, в конструкцию которых входят две трубки теплообменника. Через один контур проходит теплоноситель, нагретый котлом, а по второму — от других возможных источников тепла, например, от солнечных водонагревателей.

Схема «бак в баке»

Другой вариант бойлера косвенного нагрева не имеет внутри змеевиков с теплоносителем, а устроен несколько иначе. Он состоит из двух емкостей, которые установлены одна в другую. Естественно, бак, который расположен внутри, имеет меньший объем – он явлеятся аккумулятором нагретой санитарной воды.

Косвенный нагрев по принципу «бак в баке»

На схеме хорошо видно внутреннее строение данной модели.

• Через трубу 1, осуществляется подача во внутренний бак холодной санитарной воды.
• Патрубки 2 и 4 подключены к системе отопления – по ним циркулирует котловая горячая вода.
• Внутренний бак (3) изготавливается из нержавейки.
• Через патрубок 5 идет забор согретой воды для бытового потребления.

Положительные качества бойлеров косвенного нагрева:

• Хорошая производительность прибора, если теплообменник имеет достаточную площадь, и бойлер подключён к котлу высокой мощности.
• Экономия электроэнергии и отсутствие нагрузки на электросеть.
• Теплоноситель не контактирует с санитарной водой. Через теплообменник проходит специально подготовленная вода, которая содержит минимум солей.
• Возможность переключить бойлер на разные источники энергии, например, в зимнее время он может работать от отопительного котла, а в летнее — от солнечной батареи.

Однако, есть и недостатки:

• При нагреве воды в бойлере, снижается температура в системе отопления.
• Это — достаточно дорогостоящее оборудование, по сравнению с бойлером прямого нагрева.
• Весь комплекс занимает достаточно много места, т.е. для него лучше отвести отдельное помещение, что не всегда возможно.

С устройством бойлера для нагрева воды косвенного действия можно подробнее ознакомиться, посмотрев приложенный к статье видеоматериал:

Видео — обзор возможностей бойлера косвенного нагрева

Бойлеры комбинированного действия

Удачным вариантом являются бойлеры, которые сочетают в себе оба принципа. Они подключаются к контуру отопления, но их конструкция подразумевает и наличие собственного нагревательного элемента. Для примера – схема устройства нагревательного бойлера SMART компании ACV:

Примерная схема бойлера комбинированного нагрева

• В ударопрочном полипропиленовом кожухе (10) установлен стальной наружный бак (8) из листовой тали с надежной пенополиуретановой термоизоляцией (3). Он служит для циркуляции воды из системы отопления, подводимой от котла через патрубки (11).
• Внутри него размещен бак для санитарной воды из нержавеющей стали (9). В него предусмотрен вход воды из ГВС (14) и отвод ее к точкам потребления через трубку (2).
• В верхней части расположена крышка (7) с ручным воздухоотводом (1) – для первоначального заполнения системы.
• Внутри внешнего бака размещен ТЭН мощностью от 2 до 6 кВт (5) – он будет включаться по команде автоматического контроллера, если термостат (4) фиксирует недостаточность нагрева через систему внешнего теплообмена. В летний период, когда система отопления выключена, ТЭН будет являться основным источником тепловой энергии.
• Панель управления оснащена необходимыми устройствами регулировки – температуры нагрева санитарной воды, таймером включения ТЭНа (например, для его использования по льготному ночному тарифу).

Подобная конструкция бойлера является наиболее универсальной, и сочетает положительные качества всех упомянутых выше систем. Пожалуй, единственный недостаток такого водонагревателя – достаточно высокая цена.

Выбирая водонагреватель, просчитайте все за и против каждого варианта, посмотрев на характеристики каждого из них. Важно также обратить внимание на размер выбираемого прибора и продумать место, которое он должен занять.

Нагреватели прямого и непрямого нагрева: преимущества и недостатки

В этой статье мы обсудим различия между нагревателями прямого и косвенного нагрева, а также плюсы и минусы каждой технологии, чтобы помочь вам определить, какая система идеально подходит для твои нужды.

Независимо от того, работаете ли вы на фабрике, в больнице или в строительной фирме, тепло для сотрудников имеет решающее значение для их счастья, здоровья и продуктивности.

В то время как повышение безопасности рабочих является основной задачей нагревателя, эти решения также могут быть использованы для достижения оптимальных условий хранения продуктов, сушки влажного бетона и предотвращения сбоев в работе оборудования в холодных условиях, а также для других промышленных и коммерческих применений.

Однако иногда легче сказать, чем сделать, чтобы обеспечить постоянный поток тепла. В зависимости от размера вашего рабочего места и местоположения вашего объекта выбор обогревателя, достаточно маленького, чтобы его можно было передвигать, достаточно мощного, чтобы согревать рабочих, и достаточно универсального, чтобы работать без электричества, может показаться слишком сложной задачей.

Нагреватели прямого и непрямого нагрева могут выполнять эту функцию. Но выбор лучшего типа обогревателя для вашей ситуации зависит от множества факторов. Здесь мы рассмотрим плюсы и минусы каждого типа юнитов, чтобы сделать ваше решение намного проще.

Что такое обогреватель прямого нагрева?

Обогреватели прямого нагрева работают за счет использования топлива, такого как газ или нефть, для нагревания воздуха. Для этого открытое пламя внутри устройства нагревает входящий воздух до того, как он выйдет из него, быстро выделяя огромное количество тепла.

Преимущества нагревателя с прямым нагревом

Одним из выдающихся преимуществ нагревателя с прямым нагревом является то, что, поскольку отработанный воздух вступает в непосредственный контакт с открытым пламенем, подавляющая часть его топлива преобразуется в ценную тепловую энергию. Это делает эти агрегаты почти на 100% эффективным вариантом.

Кроме того, подрядчики часто выбирают прямые нагреватели, потому что:

• Стоимость покупки низкая из-за относительно простой конструкции этих устройств и малого количества движущихся частей

• Эта технология может обеспечить большое количество теплый воздух, оставаясь при этом переносной системой отопления

• Они просты в обслуживании, часто обходятся владельцам с небольшими затратами на техническое обслуживание благодаря простой конструкции

• Их высокая эффективность означает минимальные эксплуатационные расходы, особенно по сравнению с электрическими обогревателями

Ограничения прямого нагрева

Хотя прямой контакт с открытым пламенем обеспечивает эффективное использование топлива, это также означает, что побочные продукты сгорания, такие как CO ₂ и некоторая влажность, будут присутствовать в отводимом тепле. По этой причине обогреватели с прямым нагревом в идеале следует использовать в помещениях с хорошей вентиляцией, таких как полуоткрытые помещения или в больших зданиях с надлежащей системой вентиляции.

Эти устройства можно использовать в закрытых помещениях, но только в том случае, если в них нет людей или животных, так как выхлоп может представлять опасность для их здоровья. Кроме того, многие материалы могут также поглощать запахи или влагу, выделяемую прямыми нагревателями, так что это также необходимо учитывать перед использованием этих устройств.

Кроме того, из-за наличия прямого пламени не рекомендуется использовать эти нагреватели в местах, содержащих легковоспламеняющиеся или горючие материалы.

Что такое косвенный обогреватель?

В то время как прямые нагреватели допускают прямой контакт между пламенем и воздухом, в непрямых нагревателях пламя заключено в герметичную камеру сгорания. Тепло внутри этой камеры передается воздуху, проходящему через теплообменник, гарантируя, что пламя никогда не соприкасается и не вступает в реакцию с отработанным воздухом.

Преимущества обогревателей косвенного нагрева

Несмотря на то, что в этих системах по-прежнему образуются загрязняющие вещества, они отделяются и удаляются через дымоход, в свою очередь, обеспечивая горячий и чистый воздух. Это делает обогреватели непрямого нагрева идеально подходящими для обогрева закрытых помещений с людьми, животными и предметами без дополнительной вентиляции.

Однако важно помнить, что сам обогреватель должен быть установлен в месте, где будет достаточно притока свежего воздуха для процесса горения.

Кроме того, системы непрямого нагрева являются лучшим решением для многих коммерческих и промышленных применений, потому что:

• Их можно безопасно использовать в самых разных условиях, как внутри, так и снаружи помещений

• Эксплуатация вне помещений связано со снижением эффективности нагрева, но большая часть энергии может быть рекуперирована за счет рециркуляции чистого воздуха

• Благодаря использованию трубок теплый воздух, вырабатываемый этими устройствами, может распределяться по нескольким помещениям одновременно

• Производимый горячий воздух не содержит вредных паров и резких запахов

Недостатки непрямого нагрева обогреватели

Хотя перспектива чистого и свежего горячего воздуха является основной причиной, по которой многие предпочитают использовать эти временные обогреватели, эффективность непрямых решений не так высока, как прямые альтернативы, поскольку продукты сгорания отделяются от потока нагретого воздуха. .

Кроме того, из-за более сложной конструкции стоимость владения и обслуживания сравнительно выше. Тем не менее, когда речь идет о здоровье и благополучии любого человека, находящегося в этих помещениях, это стоящая инвестиция.

Сравнение нагревателей прямого и косвенного нагрева

Хотя нагреватели прямого и косвенного нагрева во многом схожи, между каждым типом устройств есть множество различий.

Эти ключевые различия означают, что варианты использования для каждого типа системы воздушного отопления различны.

Благодаря теплому воздуху, не загрязняющему окружающую среду, нагреватель косвенного нагрева идеально подходит для использования в складских помещениях, заполненных продуктами, чувствительными к низким температурам и посторонним запахам. С другой стороны, прямой нагреватель, благодаря своей высокой энергоэффективности и низким эксплуатационным расходам, идеально подходит для защиты бутилированной воды от повреждения морозом.

Какой тип нагревателя подходит для моих условий?

Чтобы дополнительно продемонстрировать отдельное использование обеих технологий и помочь вам получить информацию, необходимую для правильного выбора в вашей ситуации, рассмотрите следующие примеры.

Промышленные цеха

Для поддержания рабочих и оборудования в комфортной и продуктивной температуре на большом заводе может подойти мощное решение с прямым нагревом, такое как Master B 360. Это связано с тем, что большие помещения часто имеют достаточную скорость воздухообмена, которая естественным образом регулирует качество воздуха, особенно если окна и двери остаются открытыми.

Это относительно просто, когда обогреватель предназначен для защиты имущества, хранящегося на складе.

Тем не менее, вы всегда должны ставить безопасность на первое место и быть осторожными, чтобы идти на компромисс, когда на карту поставлено здоровье человека.

Временное жилье

Для обеспечения безопасности и тепла беженцев в палатках и других типах временного жилья оптимальны небольшие обогреватели непрямого нагрева, такие как BV 77. Эта технология обеспечивает достаточное количество тепловой энергии, не подвергая пассажиров риску перегрева.

Строительные площадки

Строительные проекты, с другой стороны, проходят несколько этапов, часто требуя как косвенных, так и прямых решений на протяжении всего проекта.

Для работы в закрытых помещениях без специальной вентиляции вам понадобится мощный обогреватель косвенного нагрева, способный обогревать большие помещения, например, BV 290. B 150 предлагает идеальный баланс между эффективностью и возможностями.

Найдите свой идеальный нагреватель в Master

Очень важно выбрать правильный нагреватель для вашего промышленного или коммерческого применения. Это не только может помочь работникам быть в безопасности, счастливее и продуктивнее, но также может быть использовано для обеспечения работоспособности оборудования и ускорения процесса сушки на месте, помимо прочего.

Чтобы помочь вам принять такое важное решение, вы должны учитывать следующие факторы при выборе правильного обогревателя прямого или непрямого нагрева:

Master — широко известное имя в мире портативных решений для климат-контроля. За 60 лет с момента основания мы разработали ряд надежных обогревателей прямого и непрямого нагрева, уделяя особое внимание надежности, экологичности, эффективности и удобству использования.

B 150

Одним из таких устройств является B 150, средний нагреватель прямого нагрева, способный производить до 44 кВт тепловой энергии, идеально подходящий для складов и заводов.

Созданный для работы в суровых условиях, например на строительных площадках, этот блок оснащен дополнительным термостатом для поддержания оптимальной температуры, а также тележкой на колесиках для удобства транспортировки.

AIR-BUS 471

AIR-BUS 471 — это мощный нагреватель косвенного нагрева, который может производить до 136 кВт тепловой энергии. Этот блок может быть оснащен одним, двумя или четырьмя портами для воздуховодов, что позволяет одновременно обогревать несколько строящихся помещений или палаток.

Из-за большого размера обогревателя он оснащен крюками для крана и колесами для дополнительной мобильности. Помимо прочных долговечных компонентов, AIR-BUS может бесперебойно работать в холодных условиях благодаря специальной кнопке «холодный запуск».

Обратитесь к экспертам сегодня

Когда дело доходит до выбора подходящего нагревателя прямого и непрямого нагрева, универсального решения не существует. Потребности вашего пространства в конечном итоге будут определять, какая система лучше всего подходит для вас. Чтобы помочь вам в этом процессе, специалисты Master могут помочь.

Узнайте больше о наших портативных отопительных решениях и узнайте, какие из них лучше всего подходят для вас, связавшись с нами сегодня или заполнив контактную форму ниже.

Нагреватели прямого нагрева в промышленных системах отопления

По сути, мы можем понимать их как духовку. Тепло передается непосредственно продукту процесса, в основном углеводородам или химическим растворам. По этой причине на нефтехимических заводах или нефтеперерабатывающих заводах иногда используется термин «технологический нагреватель». В зависимости от используемого топлива мы можем найти Прямой газовый нагреватель или Прямой топливный нагреватель

Нагреватели прямого нагрева используются для конкретных применений. Нагреватели прямого нагрева можно было бы рассматривать в основном как специально разработанное оборудование, учитывая, что тепло передается непосредственно продукту процесса, и любое изменение этой характеристики может сделать оборудование неэффективным для новых условий процесса или даже разрушить продукт. или оборудование из-за непригодности.

Их основное применение:

В нефтехимическом секторе и нефтеперерабатывающих заводах:

• Нагрев сырой нефти для сепараторов
• Обогрев газовых труб
• Системы контроля точки росы горючих газов, связанных с газотурбинными установками
• Высокая – Подогрев потока углеводородного газа под давлением на редукционных станциях
• Пароперегреватели
• Процессы крекинга
• Ароматические печи
• Испарение жидкостей и газов
• Кислородные обогреватели
• Регенерационные газовые обогреватели

Прочие отрасли, особые случаи:

• Воздушное отопление – строительство –
• Горнодобывающая промышленность
• Пищевая промышленность

Нефтехимический сектор

Нагреватель прямого действия, используемый в нефтехимический сектор соответствует изображенному на рис. 1.

В этих случаях речь идет, как правило, о высокомощном оборудовании, превышающем в большинстве случаев 6000 кВт и чрезвычайно дорогом, так как его конструкция практически уникальна для каждого конкретного применения.

Это очень объемное оборудование, поэтому в большинстве случаев оно выполняется вертикально, хотя для мощности от 40000 кВт до 125000 кВт используется горизонтальное исполнение из-за его больших размеров. Очевидно, что его размер зависит от мощности оборудования, однако нередки зоны излучения высотой более 15 метров, а также комплекты оборудования высотой более 40 метров – см. рис. 2. Иногда используются жидкостные нагреватели или косвенные нагреватели. Хорошая работа службы технического обслуживания химических заводов и нефтеперерабатывающих заводов нагревателей с прямым пламенем и однородность запасных частей являются основными причинами этого спроса, потому что, как мы увидим позже, нагреватели жидкого теплоносителя в своих конкретных функциях известны своей эффективностью.

преимущества.

В нагревателях с прямым пламенем, или, как их обычно называют в нефтехимической отрасли, нагревателях, базовая компоновка показана на рис. 1. который может быть горизонтальным/цилиндрическим, как показано на рисунке, а также вертикальным, где осуществляется окончательный нагрев части продукта, который ранее нагревался в конвекционной зоне, которая также имеет змеевик (4).

Температуры, достигаемые в зоне излучения, могут быть значительными, учитывая, что змеевик в этой зоне негерметичен по отношению к дымовым газам, стены топки достигают высоких температур и требуют полного покрытия в этой зоне огнеупорным бетоном, а также арматура катушки.

Это связано с большей тепловой инерцией в случае остановки оборудования, хотя применение, для которого предназначено это оборудование, предполагает непрерывную работу – 24 часа в сутки, 365 дней в году. Остановки на техническое обслуживание должны быть запланированы заблаговременно, и, поскольку они не очень часты, влекут за собой длительные простои, поскольку существует множество неисправностей, которые необходимо устранять после продолжительного времени обслуживания.

Особенностью данного оборудования является использование заслонки для контроля температуры зоны излучения – печи –. На самом деле, его функция заключается в предотвращении поступления избыточного воздуха для горения путем закрытия заслонки. Очевидно, что это увеличение тяги в дымоходе заставляет вентилятор горелки работать при более высоком давлении воздуха и, следовательно, при более низкой скорости потока.

В то время как в нагревателях косвенного нагрева единственной регулируемой переменной является температура промежуточной жидкости на выходе – Fluid Transfer – всегда принимая во внимание непревышение температуры пленки упомянутой промежуточной жидкости, в нагревателях прямого нагрева эта переменная, очевидно, также очень важна и критична, но также должен разделять свое значение с существующей температурой радиационной зоны. Это требует более сложной системы управления оборудованием, чем в случае нагревателей косвенного нагрева.

Воздушное отопление в строительном секторе

Специфическое применение нагревателей прямого действия, которое, хотя и требует специальной конструкции, не очень сложно, так как его конфигурация сильно отличается от показанной на рис.

сушка или нагрев в строительных работах – см. рис. 3-. Этот метод широко используется, особенно в США, на крупных работах и ​​их начальных этапах, когда производственный процесс обычно проходит на открытых площадках. Он также используется для отопления больших универмагов.

Воздух (1) подается одновременно с воздухом для горения, необходимым для горения и продуктов процесса, для сушки цемента и даже для обогрева рабочих зон, очевидно, с некоторыми значительными потребностями в вентиляции и контроле выбрасываемых газов, чтобы они не представляли опасности для здоровья работников.

В качестве преимуществ можно отметить:

• Небольшие блоки по сравнению с нагревателем косвенного нагрева – рис. 4 – для той же функциональности и, следовательно, простоты транспортировки
• Более экономичный
• Меньше затрат на техническое обслуживание

Вышеупомянутые недостатки носят санитарный характер, со строгим контролем обновления воздуха и горения с целью предотвращения интоксикации, в дополнение к горению, добавляющему влажность и угарный газ в окружающую среду .

Напротив, косвенные нагреватели обеспечивают 100% сухой и чистый воздух и могут работать в закрытых помещениях – когда строительные работы находятся на продвинутой стадии –.

Горнодобывающая промышленность

Другое конкретное применение нагревателей с прямым нагревом, требующее специальной и особой конструкции, – это горнодобывающая промышленность, известная как нагреватели для растворения.

В аналитической и органической химии элюирование – это процесс извлечения одного материала из другого путем промывки растворителем, почти во всех случаях с подачей тепла.

При добыче некоторых полезных ископаемых, таких как золото, например, этот процесс осуществлялся и до сих пор осуществляется с использованием теплообменников, через которые с одной стороны теплообменника циркулирует раствор минерала и растворителя, а с другой – теплопередающая жидкость – обычно термальной жидкости, поэтому использовались нагреватели косвенного нагрева.
