Бойлер прямого и комбинированного нагрева воды

Бойлер прямого и комбинированного нагрева

3.7 (73.33%) голосов: 3

В этой статье мы с вами разберемся что из себя представляет бойлер прямого нагрева, а так же бойлер комбинированного нагрева.

• Бойлер прямого нагрева
• Газовый
• Электрический
• Бойлер комбинированного нагрева
• Производители

Современные водонагреватели могут быть прямого и косвенного действия, а также существуют и комбинированные варианты. Каждый из них имеет свои особенности устройства и эксплуатации, преимущества и недостатки.

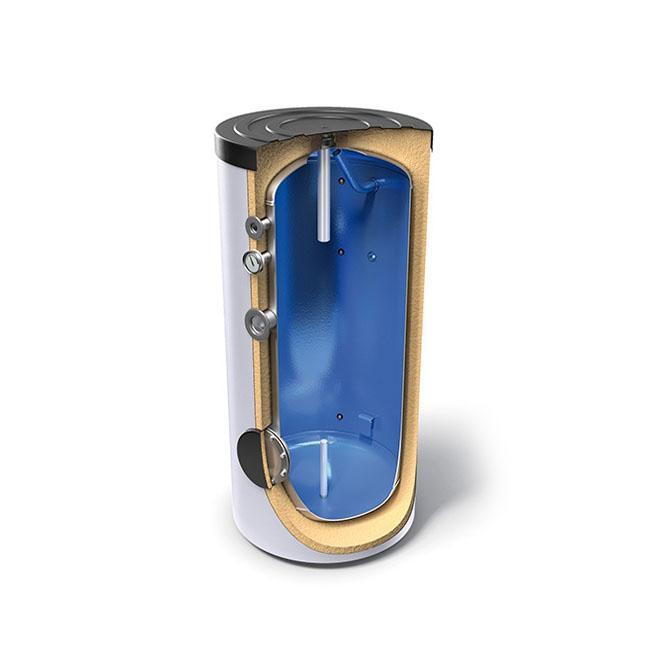

Бойлер прямого нагрева

В бойлерах прямого нагрева тепловая энергия передаётся сразу же на нагреваемую воду. Происходит это за счёт встроенного нагревательного элемента, который может располагаться внутри или нижней части ёмкости устройства. Главным их преимуществом перед водонагревателями косвенного нагрева выступает независимость от источника теплоснабжения.

Функционировать подобные бойлеры могут как на газу, так и на электричестве. Рассмотрим более подробно их особенности.

Бойлер комбинированного и прямого нагрева

Газовый

Часто бойлеры этого типа называют газовой колонкой. Главный элемент такого устройства — газовая горелка, она располагается в камере сгорания под водяным баком.

От нее через весь бак бойлера проведена труба, по которой отводятся продукты сгорания.

В устройствах настенного типа зачастую применяются газовые установки, мощность которых составляет не более 5 кВт, в агрегатах напольного исполнения — от 6 кВт и выше.

Практически у всех газовых бойлеров, выпускаемых на сегодняшний день, корпус и бак сделаны из металла. Между баком с водой и наружным корпусом находится теплоизоляционный слой, предназначенный сберегать нагретую в бойлере воду. Также устройство оснащено блоком управления.

Мощность газовой горелки напрямую влияет на производительность бойлера.

В каждом бойлере присутствует:

• магниевый анод: защищает стенки прибора от разрушений;
• термостат: благодаря этой детали вы можете узнать температуру воды, а также он управляет подачей газа на горелку.

Устройство газового бойлера

Помимо этого, каждая модель водонагревателя оборудована группой безопасности:

• предохранительный клапан: предостерегает от избытка давления;
• защита от перегрева;
• датчик протока воды;
• датчик, определяющий тягу в дымоходе.

Магниевый анод устанавливают для того, чтобы не образовывалась накипь.

Недостаток газового бойлера прямого нагрева заключается в том, что для хорошей и продуктивной работы бойлера, давление газа должно быть не менее 12 мБар.

Подведем итоги и отметим основные особенности газовых бойлеров прямого нагрева:

• производительность таких приборов высокая;
• достаточно экономичны;
• по способу монтажа могут быть настенными и напольными.

Электрический

Конструкция электрического бойлера прямого нагрева идентична газовому, только наряду со всеми элементами выделяется еще ТЭН.

Устройство электрического бойлера

Однако, несмотря на сходство строения, все же выделяются характеристики, присущие только электрическим бойлерам прямого нагрева:

1. Устройство собрано в металлическом корпусе, внутри находится бак для воды, между ними — термоизоляционный материал.
2. Холодная вода подается через заборный патрубок, на него ставятся обратный и предохранительный клапаны, которые дают сигнал, если давление внутри бойлера стало высоким.
3. Благодаря шнуру питания происходит подача переменного тока на ТЭН, устройство оснащено системой контроля температуры и терморегулятором.
4. Патрубок присоединяется к системе ГВС и по нему подогретая вода поступает в место потребления.
5. Воздушный клапан стравливает воздух.

Чем больше объем, тем выше мощность электрического бойлера, дольше время нагрева и расход электроэнергии увеличивается.

ТЭН водонагревателя

Мощность прибора зависит от ТЭНа — электрической спирали в металлической трубке. Самый практичный вариант — бойлер с ТЭНом от 1 до 3 кВт, иногда отдают предпочтение ТЭНу мощностью до 6 кВт. Чем больше мощность, тем быстрее будет нагреваться жидкость, но стоит учитывать, что нагрузка на электрическую сеть возрастет, будет больше расходоваться энергии.

ТЭНы бывают открытыми и закрытыми. Открытый находится во взаимодействии с водой, поэтому получил название мокрого. Такой тип ТЭНа дешевый, но на него постоянно воздействуют высокие температуры и из-за этого на его поверхности может образовываться налет, к тому же он подвержен коррозии и период его использования чаще всего недолгий.

Не забываем своевременно очищать бойлер от накипи. Это позволит продлить срок его службы.

Закрытый ТЭН — более практичный вариант, т.к. он защищен металлической гильзой и не соприкасается с водой. Его называют сухим. Бойлеры с закрытым ТЭНом обладают многими достоинствами:

• долгий срок эксплуатации;
• маленький риск различных отложений;
• безопасность.

Бойлер комбинированного нагрева

Водонагреватель комбинированного нагрева — это устройство, которое одновременно может нагревать воду различными источниками энергии.

Бойлер такого типа представляет собой бак, через который проходит змеевик, а также имеет встроенный электрический ТЭН. Через змеевик поступает горячая вода из котла, а при помощи ТЭНа жидкость нагревается.

Главное достоинство бойлера комбинированного нагрева — это, в первую очередь, возможность функционировать в разных режимах. Помимо этого, можно выделить еще ряд преимуществ, которыми обладает такое устройство:

• несложный монтаж;
• быстрый нагрев воды;
• контроль за нагревом температуры;
• защита от перегрева;
• простое обслуживание.

Схема подключения комбинированного бойлера

Комбинированный водонагреватель применяется как в загородных домах, так и на небольших предприятиях.

Циркуляция воды осуществляется благодаря насосу, установленному в основной части оборудования.

Бойлеры комбинированного нагрева считаются наиболее мощным оборудованием и в настоящее время они очень востребованы.

Расчёт ёмкости бойлера

Выбирая бойлер, изначально надо решить, какой объем бака вам нужен. Выпускаются бойлеры с баками 5-10 л, 30-80 л, 100 л, 120 л, 150 л и более.

Объем бака следует выбирать исходя из того, для чего будет применяться бойлер. Если только для мытья посуды, то вам вполне будет достаточно бака объемом от 5 до 30 л.

Если для проведения гигиенических процедур, принятия душа и т.д., то здесь следует руководствоваться числом проживающих в квартире. Одному человеку будет достаточно 80 л, 2-3 — 120-130 л, а 4-5 и более — 150-200 л.

Для продления срока службы бойлера прямого и комбинированного нагрева нужно его периодически чистить.

Производители

Бойлеры прямого и комбинированного нагрева выпускаются разными производителями. Выделим несколько наиболее популярных моделей.

Производитель (страна)	Емкость выпускаемых бойлеров, л
Austria Email (Австрия)	140-3000
ACV (Бельгия)	100-3000
Drazice OKC (Чехия)	140-300
Vaillant (Германия)	120-500

Таким образом, бойлер комбинированного нагрева выступает более практичным вариантом, который позволяет работать и от котла, и от электросети.

Устройство бойлера для нагрева воды

Горячая вода в квартире или доме всегда была неотъемлемой частью комфорта, без которого современный человек не представляет своей жизни.

Устройство бойлера для нагрева воды — фото

Нередки случаи, когда горячую воду в квартирах отключают, а в частном секторе хозяин вообще сам должен позаботиться об ее наличии. Помочь в этом вопросе могут водонагревательные приборы. Устройство бойлера для нагрева воды может быть самым разным, но главная отличительная особенность его от проточных нагревателей – наличие аккумулирующего резервуара, в котором постоянно находится запас подогретой, готовой к использованию воды.

Современные накопительные водонагреватели могут быть прямого или косвенного действия. В качестве источника энергии бойлеры прямого нагрева могут использовать электричество или природный газ. В системах косвенного нагрева теплообмен происходит от системы отопления дома или от других источников тепловой энергии (например, солнечных водонагревателей).

Рассмотрим различные схемы устройства современных бойлеров.

Содержание

• Бойлеры прямого нагрева
  • Электрический бойлер прямого нагрева
  • Газовый бойлер прямого нагрева
• Бойлеры косвенного нагрева
• Бойлер со спиралевидным теплообменником
  • Схема «бак в баке»
• Видео — обзор возможностей бойлера косвенного нагрева
• Бойлеры комбинированного действия

Бойлеры прямого нагрева

В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.

Электрический бойлер прямого нагрева

Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:

Электрический бойлер прямого нагрева — схема

• Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
• Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
• Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток.  Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
• Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
• Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.

Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.

 Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.

Газовый бойлер прямого нагрева

Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:

Газовый накопительный водонагреватель

• В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
• Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
• Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
• Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
• Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
• Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.

Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

Бойлеры косвенного нагрева

Главное принципиальное различие – подогреваемая для бытовых нужд (так называемая, санитарная) вода не имеет непосредственного контакта с электрическими или газовыми устройствами нагрева. Передача тепла идет за счет подключения к системе отопления дома (или иным источникам горячей котловой воды).

Такой бойлер устанавливают чаще всего в комплексе с одноконтурным отопительным котлом. Этот тип бойлера может иметь объем, измеряемый десятками или сотнями литров, и какой из них выбрать — будет зависеть от количества домочадцев. Производятся модели напольного исполнения, или которые крепятся к стене горизонтально или вертикально на специальные кронштейны.

По организации теплообмена они могут иметь совершенно различную компоновку:

Бойлер со спиралевидным теплообменником

Этот бойлер устроен следующим образом:

Бойлер косвенного нагрева с теплообменником — змеевиком (фото в разрезе)

• Внутри термоизолированного корпуса помещён объемный бак для санитарной волы. В его полости установлен теплообменник (2), имеющая форму змеевика.
• Через патрубки 3 и 4 производится циркуляция теплоносителя – горячей технической воды, получаемой от одноконтурного котла. Тепло передается санитарной воде, поступление которой осуществляется в нижнюю часть емкости через входной патрубок (1).
• Отвод нагретой санитарной воды осуществляется из вехней части бака через патрубок (5).

Змеевик в некоторых моделях расположен ближе к нижней части емкости, куда опускается холодная вода, а в других — равномерно распределен по всему баку, что позволяет быстрее нагреть весь объем жидкости.

Производятся бойлеры, в конструкцию которых входят две трубки теплообменника. Через один контур проходит теплоноситель, нагретый котлом, а по второму — от других возможных источников тепла, например, от солнечных водонагревателей.

Схема «бак в баке»

Другой вариант бойлера косвенного нагрева не имеет внутри змеевиков с теплоносителем, а устроен несколько иначе. Он состоит из двух емкостей, которые установлены одна в другую. Естественно, бак, который расположен внутри, имеет меньший объем – он явлеятся аккумулятором нагретой санитарной воды.

Косвенный нагрев по принципу «бак в баке»

На схеме хорошо видно внутреннее строение данной модели.

• Через трубу 1, осуществляется подача во внутренний бак холодной санитарной воды.
• Патрубки 2 и 4 подключены к системе отопления – по ним циркулирует котловая горячая вода.
• Внутренний бак (3) изготавливается из нержавейки.
• Через патрубок 5 идет забор согретой воды для бытового потребления.

Положительные качества бойлеров косвенного нагрева:

• Хорошая производительность прибора, если теплообменник имеет достаточную площадь, и бойлер подключён к котлу высокой мощности.
• Экономия электроэнергии и отсутствие нагрузки на электросеть.
• Теплоноситель не контактирует с санитарной водой. Через теплообменник проходит специально подготовленная вода, которая содержит минимум солей.
• Возможность переключить бойлер на разные источники энергии, например, в зимнее время он может работать от отопительного котла, а в летнее — от солнечной батареи.

Однако, есть и недостатки:

• При нагреве воды в бойлере, снижается температура в системе отопления.
• Это — достаточно дорогостоящее оборудование, по сравнению с бойлером прямого нагрева.
• Весь комплекс занимает достаточно много места, т.е. для него лучше отвести отдельное помещение, что не всегда возможно.

С устройством бойлера для нагрева воды косвенного действия можно подробнее ознакомиться, посмотрев приложенный к статье видеоматериал:

Видео — обзор возможностей бойлера косвенного нагрева

Бойлеры комбинированного действия

Удачным вариантом являются бойлеры, которые сочетают в себе оба принципа. Они подключаются к контуру отопления, но их конструкция подразумевает и наличие собственного нагревательного элемента. Для примера – схема устройства нагревательного бойлера SMART компании ACV:

Примерная схема бойлера комбинированного нагрева

• В ударопрочном полипропиленовом кожухе (10) установлен стальной наружный бак (8) из листовой тали с надежной пенополиуретановой термоизоляцией (3). Он служит для циркуляции воды из системы отопления, подводимой от котла через патрубки (11).
• Внутри него размещен бак для санитарной воды из нержавеющей стали (9). В него предусмотрен вход воды из ГВС (14) и отвод ее к точкам потребления через трубку (2).
• В верхней части расположена крышка (7) с ручным воздухоотводом (1) – для первоначального заполнения системы.
• Внутри внешнего бака размещен ТЭН мощностью от 2 до 6 кВт (5) – он будет включаться по команде автоматического контроллера, если термостат (4) фиксирует недостаточность нагрева через систему внешнего теплообмена. В летний период, когда система отопления выключена, ТЭН будет являться основным источником тепловой энергии.
• Панель управления оснащена необходимыми устройствами регулировки – температуры нагрева санитарной воды, таймером включения ТЭНа (например, для его использования по льготному ночному тарифу).

Подобная конструкция бойлера является наиболее универсальной, и сочетает положительные качества всех упомянутых выше систем. Пожалуй, единственный недостаток такого водонагревателя – достаточно высокая цена.

Выбирая водонагреватель, просчитайте все за и против каждого варианта, посмотрев на характеристики каждого из них. Важно также обратить внимание на размер выбираемого прибора и продумать место, которое он должен занять.

Сравнение косвенных и прямых систем горячего водоснабжения

Но при таком широком выборе продуктов, доступных для эффективного производства горячей воды для бытовых нужд (ГВС), важно понимать истинные преимущества разделения систем отопления и горячего водоснабжения, а также различия между использованием водогрейных агрегатов с прямым или непрямым нагревом.

Объяснение устройств с прямым и непрямым нагревом

Установки с прямым нагревом, такие как водонагреватели Dorchester для производства горячей воды, имеют встроенную газовую или масляную горелку, которая непосредственно нагревает воду в своем накопительном цилиндре путем подачи горячих газов через один или несколько теплообменников. дымовые трубы внутри цилиндра, которые затем передают тепло окружающей воде.

Блоки с непрямым нагревом, такие как калориферы , не имеют встроенной горелки, но содержат один или несколько змеевиков теплообменника, которые заполнены горячими жидкостями (водой или солнечным теплоносителем), которые уже были нагреты “косвенно” одним или несколькими внешними источниками тепла, такими как бойлер или солнечные коллекторы.

Преимущества разделения систем отопления и горячего водоснабжения

Исторически сложилось так, что в системах с непрямым нагревом для нагрева водонагревателя использовался отдельный водогрейный котел, но с современными высокоэффективными котлами один и тот же котел теперь можно использовать как для контура отопления, так и для контура отопления. Система ГВС. Однако, когда отопление помещения не требуется, котел все равно должен работать, чтобы обеспечить теплом систему горячего водоснабжения.

Водонагреватели с прямым нагревом предназначены исключительно для производства горячей воды, обеспечивая более быстрый нагрев и время отклика по сравнению с косвенной системой, которая фактически представляет собой «нагрев воды для нагрева воды». Это увеличивает вероятность потерь тепла в котле и связанных трубопроводах между котлом и водонагревателем.

Водонагреватели часто устанавливаются рядом с местом использования, что снижает потребление энергии, необходимой для подачи воды по длинному трубопроводу, и минимизирует потери тепла при распределении. Это также помогает уменьшить длину мертвых участков в системе, участков неиспользуемых/редко используемых трубопроводов, которые представляют риск заражения легионеллой (посмотрите наше видео о защите от легионеллы в водонагревателе). Это поддерживает соблюдение таких нормативных актов, как Руководство по охране труда и технике безопасности L8 – Утвержденный свод правил и рекомендаций по контролю за бактериями легионеллы в водных системах, в котором говорится, что распределительные трубопроводы должны быть соответствующим образом спроектированы, чтобы вода могла достигать всех выходов под углом 50 °. C в течение 1 минуты после открытия крана.

Водонагреватели, используемые для производства ГВС, не требуют дымоходов и не имеют непосредственного подключения к ним подачи газа. Это упрощает их установку.

Сравнение эффективности – почему она не всегда дает результат

В отрасли ведутся споры о справедливости критериев эффективности в части L Строительных норм и правил, поскольку существуют некоторые расхождения между методами расчета Эффективность системы горячего водоснабжения с непрямым и прямым нагревом.

Для водонагревателей с прямым нагревом в части L используется общий сезонный КПД самого прибора, который измеряется с использованием КПД за один цикл нагрева от горячего к холодному.
С другой стороны, для системы горячего водоснабжения с непрямым нагревом это позволяет использовать общую сезонную эффективность соответствующего котла.

Вот где возникает проблема.

Общий сезонный КПД котла рассчитывается с использованием КПД при частичной и полной нагрузке. Тем не менее, система с непрямым нагревом обычно работает при температуре 80/60, при которой котел не может конденсироваться, следовательно, фактически не работает при частичной нагрузке (для чего требуется температура возврата 30°C). Это означает, что то, что записано на бумаге, не является истинным отражением того, что на самом деле будет происходить на практике.

Пример – сравнение эффективности систем горячего водоснабжения с прямым и непрямым нагревом с использованием метода части L.

Конденсационный водонагреватель с прямым нагревом: 96 %  общий тепловой КПД

Водонагреватель косвенного нагрева:  96 % C или выше, котел, скорее всего, будет работать с полной эффективностью в районе  88% .

Если вы также принимаете во внимание дополнительные требования к электрической нагрузке первичного насоса котла и загрузочного насоса водонагревателя, то требования к энергии и реальный КПД решения с косвенным нагревом сильно отличаются от предложения на бумаге.

Остались вопросы?

Если вы хотите узнать больше о водогрейных изделиях прямого и непрямого нагрева от Hamworthy, свяжитесь с нами.

Открытая прямая система обеспечивает тепло и горячую воду от ОДНОГО водонагревателя

«Открытая система прямого излучения» представляет собой значительный прорыв в дизайне лучистого отопления. первоначальная стоимость открытой системы прямого лучистого отопления является нашей предпочтительной системой из всех систем лучистого отопления. Это одна система, которая работает двумя разными способами . Когда требуется обогрев пола, включается насос, и вода вытекает из бака, проходит через зону теплого пола и возвращается в бак. Когда требуется горячая вода, вода вытекает из бака и направляется в прибор. Вся вода в системе остается пригодной для питья.

Возможно, это самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из немногих исключений из правила, согласно которому лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

• «Открытая прямая система» использует лучистое отопление, которое принципиально более энергоэффективно .
• Конструкции двойного назначения имеют менее ½ потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор устранен, а другой уменьшен из-за эффективного использования.
• Более низкие первоначальные затраты дает возможность купить более качественную и эффективную единицу.
• «Открытая прямая система» совместима с солнечной батареей .
• Бытовые водонагреватели потенциально более эффективны, чем бойлер . Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
• Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу, прежде чем попасть в резервуар.
• Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества системы Open Direct.

• Снижение расхода топлива
• ЕСЛИ КОНДЕНСАТИРОВАТЬ ПАР В ВЫХЛОДЕ ДО ВОДЫ, ВЫ МОЖЕТЕ ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ ЕЩЕ НА 10%. Значительное количество загрязняющих веществ растворяется в воде и безвредно уходит в канализацию, а не загрязняет воздух.

Другие преимущества системы «Open Direct»

Наша система Open Direct исключительно доступна по цене

• Наш дизайн простой и элегантный
• В конструкции используется водонагреватель двойного назначения
• Никакой бойлер не экономит тысячи долларов
• В нашей конструкции используется на
  деталей меньше
• Простая установка экономит трудозатраты
• Energy Efficiency снижает расходы на топливо.

Простота установки

Наша открытая прямая система имеет простую конструкцию и меньшее количество деталей по сравнению с другими системами.

Простота в работе

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему легкой для мастера на все руки или мастера «Сделай сам» .

Простота обслуживания

Наш дизайн прост для понимания. Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому работать с ней безопаснее, а наши материалы служат долго, поэтому им не требуется постоянный уход.

Легко получить детали для

Наша конструкция проста, а наши детали стандартны . Это может звучать не очень хорошо, но это так! Детали, которые мы используем, можно найти в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей

.

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и обеспечивает качество нержавеющей стали.

Долговечность

Низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки делают систему долговечной и долговечной .

Энергоэффективный

Лучистое отопление естественно энергоэффективно. Наша система работает при более низких температурах, поэтому для нагрева воды требуется меньше топлива , а наши водонагреватели конденсируют дымовые газы

для получения максимального нагрева от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют более низкий уровень выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с солнечной батареей

Наша открытая прямая система совместима с солнечной батареей . Вы можете запланировать установку солнечных панелей изначально или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружественный

Наша открытая прямая система представляет собой простую и элегантную конструкцию , в которой используются легко находимые общие детали. Многие из наших клиентов решили воспользоваться нашей бесплатной помощью в проектировании и установить систему самостоятельно, сэкономив при этом .
Подробнее об установке своими руками читайте здесь.

Соответствует коду

Наши системы соответствуют коду . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

• Системы Radiantec соответствуют строительным нормам
• Мы предоставляем письмо для вашего официального кода

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной при установке, использовании и обслуживании.

ПРЕДОСТЕРЕЖЕНИЕ, НЕГАТИВ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто особо заинтересован в статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто наживается на продаже котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов от системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления разрешено всеми основными нормами. Никогда не было ни одного случая болезни легионеров, связанной с открытой прямой системой.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Открытая прямая система представляет собой единую систему , которая работает двумя различными способами :

• Работа в режиме обогрева – в этом режиме он обогревает ваш дом.
• Работа в режиме ГВС – В этом режиме подается горячая вода.

Эта оригинальная система полностью автоматическая . Это
без какого-либо участия домовладельца. Вам вообще не нужно делать никаких отдельных действий или настроек, чтобы использовать его. Вот как работают два разных режима, начиная с режима обогрева:

Когда термостат определяет потребность в тепле, он включает насос. Теплая вода перекачивается из водонагревателя по трубам внутри пола, излучая тепло через систему обогрева пола в жилые помещения. Теплая вода достигает конца контура трубопровода значительно более холодным, чем в начале, и возвращается к нагревателю для повторного нагрева.

Примечание: Холодная вода не поступает в систему в режиме отопления , если только кто-то не заберет горячую воду, потому что система уже заполнена.

ОПИСАНИЕ ПОТОКА – Работа в режиме обогрева

• Когда требуется нагрев, включается насос, и вода вытекает из верхней части бака, проходит через зону нагрева и возвращается на дно бака, чтобы быть снова нагревается.
• Эта система невероятно эффективна . Летом можно воспользоваться ограниченным бесплатным охлаждением , что позволяет сэкономить на счетах за кондиционирование воздуха. Тепло поглощается зданием по мере того, как вода в системе теплого пола нагревается до комнатной температуры. Эта вода комнатной температуры всасывается в резервуар для горячей воды, поскольку горячая вода используется в доме, и заменяется в трубке излучающего под полом холодной водой. Вода комнатной температуры, подаваемая в резервуар для горячей воды для бытового потребления из вашей излучающей системы, также требует меньше затрат на нагрев, что снова экономит ваши счета за газ!

Теплая вода выходит из бака и течет в ваши приборы, такие как раковина, душ и т. д. Холодная вода из колодца или из городского водопровода должна заменить использованную воду. Эта холодная вода проходит через излучающую трубу под полом на пути к водонагревателю. Этот предотвращает застой воды в трубах летом и обеспечивает естественное охлаждение.

ОПИСАНИЕ ПОТОКА – ГВС

• При использовании горячей воды для бытовых нужд (в раковине, душе и т. д.) вода вытекает из верхней части бака к месту использования. Холодная вода заменяет объем горячей воды , которая использовалась , поступая в верхнюю часть системы, через систему отопления, а затем в нижнюю часть резервуара . Причины этого следующие:
• Возможность застоя, особенно летом, когда нет отопления, полностью исключена .
• В зимнее время эта схема потока отдает приоритет использованию горячей воды для бытовых нужд, если одновременно требуется и отопление, и горячая вода (чтобы человек в душе не выбежал). Зимой потери КПД нет; любое тепло, отводимое от пола, возвращается в бак, поэтому в системе нет чистых потерь энергии .

Компания Radiantec сыграла ведущую роль в разработке этих систем, и они соответствуют большинству основных строительных норм и правил . Как и в случае любого строительного проекта, вы должны убедиться, что система Radiantec любого типа соответствует вашим местным строительным нормам.

Проверьте местные коды и при необходимости обратитесь за помощью в компанию Radiantec. Официальный представитель вашего кода может позвонить нам с любыми вопросами.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРЕИМУЩЕСТВА

• Эта система очень низкая стоимость .
• Это механически очень простой , элегантный и надежный.
• Исключительная энергоэффективность , особенно при использовании водонагревателя Polaris.
• Проблемы с диффузией кислорода не являются фактором, поскольку все материалы пригодны для питья.
• Использование наружного крана для полива газонов, мытья автомобилей и т. д. еще больше улучшит охлаждение.
• Вы можете установить добавку солнечной энергии с самого начала или добавить ее в любое время в будущем.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРОБЛЕМЫ

• Вода во всех частях системы должна быть пригодной для питья и пригодной для употребления. Детали потока в наших инструкциях и в анимации здесь должны быть выполнены . Все материалы, используемые в системе, должны быть пригодны для питья.
• Вам может понадобиться расширительный бак, если обратные клапаны или устройства предотвращения обратного потока препятствуют возврату расширительной воды в остальную часть системы водоснабжения.
• Вы должны быть уверены, что давление в системе совместимо с температурой и пределами давления в трубке.

OPEN DIRECT – ЛУЧШАЯ СИСТЕМА

Мы считаем, что эта система является лучшей альтернативой . Он прост по конструкции, эффективен в эксплуатации, имеет скромные начальные затраты и может использовать экологически чистую солнечную технологию. Когда и где местные правила разрешают подачу тепла и горячей воды для бытовых нужд через единую систему, мы рекомендуем открытую прямую систему. Вот почему:

Эффективность

Система Open Direct использует один водонагреватель для отопления помещений и горячего водоснабжения , что устраняет необходимость в бойлере. Низкие рабочие температуры лучистого отопления позволяют использовать современные «конденсационные» бытовые водонагреватели с КПД 95 процентов. Функция охлаждения в летнее время предоставляется бесплатно и фактически снижает затраты на нагрев горячей воды для бытовых нужд (см. схему).

Первоначальная стоимость

Наша открытая прямая система чрезвычайно проста, а ее простота стоит меньше. Рассмотрим, например, дом площадью 2500 кв. футов с двумя зонами. Материалы для пола, насосы и элементы управления обойдутся вам примерно в 4300 долларов. Добавьте высокоэффективный водонагреватель Polaris (бойлер не требуется), и общая стоимость составит 7500 долларов США, что является непревзойденной ценой для высококачественной системы.

Простота

Помимо снижения первоначальных затрат, более простая система обеспечивает большую надежность .

Долговечность

Все основные компоненты изготовлены из нержавеющей стали или полиэтилена и рассчитаны на весь срок службы . Кроме того, на наши компоненты распространяется исключительно серьезная гарантия.

Энергоэффективность

Этот тип системы может быть изначально разработан для использования солнечной энергии или может быть преобразован в солнечную энергию в любое время. Если вы хотите приготовить теплую воду для поверхностного отопления или ГВС, 9Солнечные тепловые панели 0023 будут эффективнее и дешевле .

Щелкните здесь, чтобы узнать, как открытая прямая система может использовать солнечную энергию.

Наши клиенты предпочитают систему Open Direct. Нажмите здесь, чтобы узнать, почему.
