Как подключить буферную емкость к котлу

Отопление – всегда актуальная тема, с учетом роста тарифов. И в последнее время всё чаще потребители твердотопливного оборудования решаются на установку и буферной емкости в систему. Так, как это действительно является огромным плюсом в экономии средств и времени на обслуживание твердотопливного оборудования. Идеально подключить буферную ёмкость к котлу сразу, при установке твердотопливного котла.

Твердотопливный котёл и теплоаккумулятор в тандеме имеют свои плюсы в отоплении. У Вас может стоять самый простой твердотопливный котёл, без современных модификаций, но с использованием емкости в системе его работа даст фору любому котлу длительного горения, ну или, по крайней мере, не будет уступать в комфорте обслуживания и грамотно растрачивать тепло, сократит количество подходов к топочной камере и расходы на топливо.

Основные причины для подключения буферной емкости:

1. Потребность в экономии затрат;
2. Увеличение работы котла на одной загрузке;
3. Увеличить теплоотдачу;
4. Убрать причину перегрева котла;
5. Аккумулировать тепло;
6. Использовать как бойлер.

И здесь возникает вопрос “Как подключить теплоаккумулятор к котлу?”. Для того, чтобы монтаж буферной емкости был безопасным и теплоаккумулятор служил эффективно, необходимо знать некоторые нюансы подключения. О чём и поговорим далее.

Варианты подключения буферной емкости?

Прежде всего стоит учесть, что буферная емкость достаточно габаритная и идеально помещение под неё готовить на стадии проектирования здания. Также лучше всего делать монтаж твердотопливного котла с буферной емкостью сразу. Но не всегда так происходит. Исходя из этого, производители стали выпускать их круглыми и плоскими, что облегчит размещение уже в готовом сооружении, где возможно и нет достаточного места.

Для того, чтобы подключить теплоаккумулятор в системе отопления, важно правильно рассчитать мощность ёмкости. Для этого существует специальная формула расчета.

Q = m * cp * (T2-T1), в которой

• m — масса используемого в емкости теплоносителя;
• ср — удельная теплоемкость жидкости, которая накапливается в теплоаккумуляторе;
• T2 і T1 — средние показатели температуры теплоносителя в емкости до его нагревания и после.

Ещё есть расчет объема буферной емкости. Так принято считать объем в соотношении 30-50 л емкости на 1 квт котла.

Что важно знать при монтаже:

1. Вертикальный буферный бак разрешается подключать только в помещениях с плюсовой температурой.
2. Монтаж и пуск в эксплуатацию должен быть произведен специализированной фирмой.
3. В качестве теплоносителя применять воду.
4. После первого запуска следует проверить места соединения на пропитку.
5. При первом пуске возможно появление небольшого количества воды (конденсата) из теплообменников.
6. Монтаж съемной теплоизоляции производить на последней стадии работ.
7. При возможности замерзания необходимо защитить бак от низких температур или полностью слить из него воду.
8. Теплоаккумулятор должен быть заземлен согласно требований НПАОТ 40.1-1.21-98 «Правила безопасной эксплуатации электроустановок потребителей». Заземление делается через специальный болт М8х25, который расположен в нижней части теплоаккумулятора.

Буферную емкость идеальнее всего также утеплить. Это позволит лучше аккумулировать тепло и предотвратить ожоги.
Последовательность монтажа изоляции бака.

1. Съемная изоляция подвержена воздействию окружающих температур. При монтаже в холодном помещении нужно нагреть изоляцию до 20-25°С.
2. При монтаже и перед подключением контуров необходимо надеть изоляцию.
3. Во время монтажа необходимо развернуть изоляцию и натянуть ее на бак так, чтобы отверстия, выполненные в кожухе, совпали с разветвленными патрубками. Разгладить изоляцию так, чтобы она приняла форму бака и молния имела возможность легко застегнуть. Аккуратно застегнуть молнии сверху вниз. Не застегивать молнию с применением силы.

Обвязка твердотопливного котла требует технических знаний и мер предосторожности. Потому лучше всегда обратиться к специалистам, которым знакома система и лучшие методы подключения изучены на практике. Они знают как правильно подключить теплоаккумулятор и сделать эффективной работу оборудования.

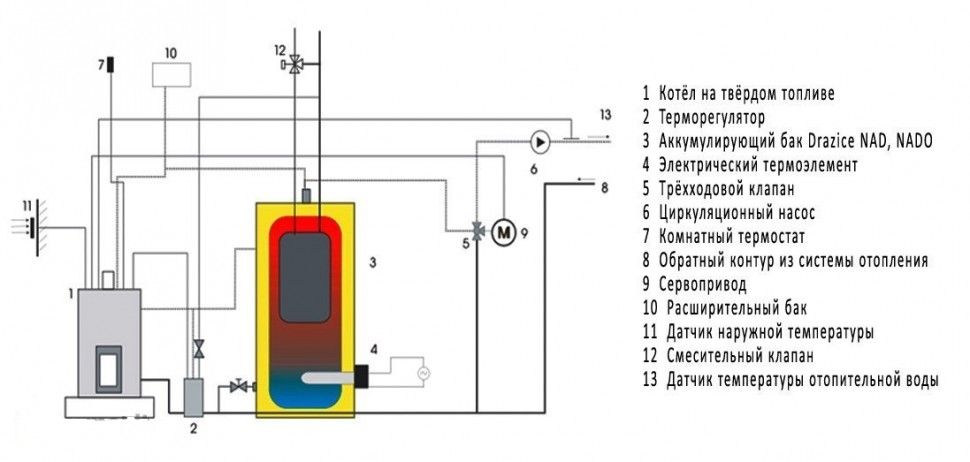

Вот пару схем подключения Вам в помощь!

Вариант №1 , Схема 1

Вариант №2 , Схема 2

Не всегда простой способ самый эффективный. Нужно смотреть шире и сделать расчеты окупаемости.

Не забывайте про меры безопасности и о том, что хороший производитель всегда описывает важную информацию в руководстве эксплуатации продукции. Это поможет также правильно настраивать оборудование. Потому, информацию от производителя не стоит игнорировать! И тогда подключение будет легче!

Поделиться в соцсетях

Обвязка теплоаккумулятора: схемы, пояснения, принцип работы

Подключить теплоаккумулятор (буферную емкость) для отопления можно десятком разных способов. Есть самые простые — просто трубы подключить, есть сложнее, с большим количеством элементов, которые решают различные задачи. Разберем, как подключить теплоаккумулятор, по порядку, с возможностями схем, для разных потребителей. Рассмотрим плюсы и минусы каждой из схем.

Обвязка теплоаккумулятора: упрощенная схема

Буферную емкость ставят между водогрейной печью/котлом и системой отопления. В самом простом варианте подключают трубы напрямую, без каких-либо излишеств (см. рисунок ниже). Вот только лучше поставить отсечные краны  на каждом из отводов — перед и после емкости. Это даст возможность отключать емкость, проводить ремонтные работы с баком и не сливать при этом теплоноситель из системы. Еще очень желательны фильтры.

В чем недостаток такой схемы подключения теплоаккумулятора для системы отопления? При поступлении в теплообменник котла теплоносителя с низкой температурой, образуется конденсат. Он состоит из очень едких жидкостей, которые разрушают металл. Испаряясь, этот конденсат оставляет толстый слой налета на теплообменнике, что очень сильно снижает эффективность (теплообменник хуже нагревается). Ситуация с холодной обраткой появляется во время старта системы, пока не нагрет теплоноситель. Так как в данной схеме греться должен весь объем, конденсат выпадает продолжительное время, что приводит к быстрому снижению эффективности отопления, разрушению теплообменника.

Самая простая схема подключения теплового аккумулятора к системе отопления

Второй недостаток этой схемы: вода в емкости может быть очень горячей — до 90°C и больше. Если подавать ее в радиаторы напрямую, в помещениях может быть слишком жарко, к тому же о нагретые до такой температуры радиаторы можно серьезно обжечься. На теплый водяной пол, такой горячий теплоноситель вообще давать нельзя — все расплавиться.

И, самое важное, в данной схеме нет циркуляционного насоса. То есть, движется теплоноситель по естественным причинам: благодаря уклону труб (не забудьте, кстати, о правильном уклоне) и разнице температур между подачей и обраткой. Но такое движение медленное и малоэффективное, особенно при понижении температуры в баке. Такая схема малоэффективна. Для того чтобы теплоноситель двигался быстрее, ставят циркуляционный насос.

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Обратите внимание, что реализовывать эту схему можно только на стальных или медных теплообменниках. С чугунными — нельзя. При попадании холодной воды они могут лопнуть.

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

Решаем проблему конденсата

Логичное решение проблемы слишком холодной воды на обратке — добавить горячую с подачи. Реализуется это при помощи перемычки и установленного на отводе регулируемого трехходового смесительного клапана. Клапан должен быть смесительного типа: при достижении выставленной температуры, он плавно начинает сдвигать клапана в двух подключенных трубах. Таким образом получается постепенное и плавное изменение температуры.

Обвязка теплоаккумулятора: добавочный контур для подмеса теплой воды в обратку

Холодная вода в обратном трубопроводе появляется в нескольких случаях: при разгоне котла, когда вода в теплоаккумуляторе сильно остыла (после простоя), а котел в работе. Давайте рассмотрим, как работает эта схема подключения аккумулятора тепла в обоих случаях. Движение теплоносителя показано на иллюстрациях ниже.

Пока котел не разогрелся, теплоноситель совсем холодный. В этом случае трехходовой клапан перекрывает поток теплоносителя на ТА и он движется по малому кругу (рисунок внизу, верхняя левая картинка). Прогрев происходит быстро, так как воды мало, время, образования конденсата минимально. На рисунке принято, что трехходовой клапан настроен на 55°C. Пока вода в малом круге не достигнет этой температуры, она так и циркулирует в нем.

Когда теплоноситель в малом кольце разогревается до 55°C, клапан сдвигает заслонки, включается в работу теплоаккумулятор для отопления. В этом случае одновременно идут три потока (правый рисунок в верхнем ряду):

• малый, как на первой картинке;
• часть теплоносителя идет на ТА через клапан;
• из ТА по обратке, через клапан, на насос и в теплообменник котла (третий круг).

В таком положении все находится до тех пор, пока теплоноситель в баке не прогреется до выставленной температуры (в данном случае до 55°C).

Как работает трехходовой смесительный клапан в схеме с ТА

Когда температура в баке достигает 55°C, трехходовой клапан отсекает подмес. Жидкость движется по большому кругу (нижний рисунок):

• подача — не заходя на клапан — в ТА;
• обратный поток — через клапан, на насос, в котел.

В таком состоянии все работает до тех пор, пока горит топливо. Чтобы обвязка теплоаккумулятора была завершенной, добавим контролирующие элементы — в трубопровод подачи устанавливается группа безопасности: манометр, предохранительный (аварийный) клапан сброса давления, автоматический воздухоотводчик. Для установки аварийного клапана, в некоторых котлах есть специальные штуцера. В противном случае аварийный клапан ставят с остальными компонентами сразу на выходе котла — до первого ответвления.

Окончательный вид обвязки ТА со стороны котла (группа безопасности не нарисована, стоит на подаче после котла)

Еще устанавливается расширительный бак мембранного типа. Он будет принимать в себя лишнюю воду по мере расширения (при нагреве жидкости увеличиваются в объеме). Теплоаккумулятор для отопления к котлу мы подключили. На этом обвязка теплоаккумулятора со стороны котла окончена.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода. Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы.

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Твердотопливный котел, буферный бак, смешанный контур, ГВС, солнечные контуры

Твердотопливный котел, буферный бак, смешанный контур, ГВС, солнечные контуры

Регулятор температуры подающей линии с компенсацией температуры наружного воздуха для радиаторов, конвекторов или контуров низкотемпературного отопления. Встроенный дифференциальный контроль температуры для управления солнечным контроллером. Эксплуатация твердотопливного котла с постоянным контролем температуры обратки для оптимальной защиты бака. Схема приоритета горячей воды. Примечание: № системы. 405 означает , что для работы этого приложения должны быть установлены определенные параметры.

Смешанное отопление	1 контур
ГВС	1 насос
Солнечная	для ГВС, отопления
Буфер	выгрузить. контроль
Твердое топливо	да
Котел управления возвратом	да

Функции	Основные функции содержатся в нерушимой программе. Все параметры предварительно определены с разумными базовыми настройками и допускают индивидуальную настройку по мере необходимости. ПК для этого не требуется. Все релейные выходы можно проверить вручную.
Котел на твердом топливе	Твердотопливный котел защищен от коррозии и “блестящей копоти” в соответствии с температурой котла с помощью постоянного контроля температуры обратки. Датчик (PF) работает как совместный датчик расхода для буферной емкости и твердотопливного котла.
Отопительный контур	Реле времени для дневных, недельных и праздничных программ для каждого отопительного контура Оптимизация времени включения Функция сторожа, функция защиты от замерзания Смешанный контур с компенсацией температуры наружного воздуха/прямой контур отопления, по требованию с подключением к помещению Мин. /макс. ограничение температуры подачи
Управление горячей водой	Таймер с дневной и недельной программой для насоса подачи горячей воды Автоматическая система защиты от легионелл Контур приоритета горячей воды Параллельная работа с температурной компенсацией наружного воздуха
Солнечная защита	Сравниваются температуры коллектора (KVLF) и бака горячей воды (VE2). Блок управления включает солнечный насос, когда датчик коллектора обнаруживает более высокую температуру, чем датчик бака. Солнечная система используется для заполнения бака горячей воды и буферного бака. Солнечная энергия используется для наполнения бака горячей воды и буферного бака.
Комбинация	Комбинация до пяти свободно выбираемых контроллеров SDC/DHC
Связь	Связь осуществляется по системной шине без дополнительных интерфейсов Расстояние (макс. 100 м) Передаются все данные, необходимые для системы управления Дистанционное управление настенными модулями SDW10 и SDW20 также осуществляется с использованием системной шины
Сообщение об ошибке	Если требуемые температуры не могут быть достигнуты в течение разумного времени, или датчики прерываются или замыкаются, то контроллер генерирует сообщение об ошибке.

Тип
Hy0405p

Описание	Дополнительный тип продукта
с базой подключения для установки стены	SDC12-31WC
с соединительными терминальными полосками для управления.
Описание	Дополнительный тип продукта
Датчик температуры наружного воздуха	AF20
Contact temperature sensor VF	VF20A
Boiler, hot water temperature sensor (without well) WF, SF (2)	KTF20
Collector temperature sensor KVFL	T7425A1005
Датчик температуры буфера PF (2)	VF20L

Описание	Дополнительный тип продукта
Пульт дистанционного управления с переключателем/датчиком температуры и переключателем режимов	SDW10

Описание	Дополнительный тип продукта
Датчик температуры погружения (вместо VF20A)	VF20T
. -используйте дистанционное управление с дисплеем и полным блоком управления вместе с датчиком/селектором температуры (вместо SDW10)	SDW20
Датчик возврата датчика температуры RLF	VF20A
BASE для контроллера Smile-12588888888	1111111111111111111111111111111111111111111111111111111 ГОДОВОЙ ВЕРНАЛ. апгрейд …PC	SWS-12
Уменьшение рамки крепления для установки ППКОП при наличии выреза ППКОП на контроллерах ЗГ52/53/55/82/85 или ЗГ215/215В/252/254	SRR

Установка котла – ATMOS

• Подключение без накопительного бака
• Соединение с накопительным баком
• Арматура котлового контура
• Варианты подключения котла
• Бойлерная
• Дымоход и дымоход
• Топливо

Основные условия для хорошей работы и длительного срока службы котлов ATMOS

• котел устанавливается только профессиональной компанией, прошедшей обучение у производителя
• котел должен быть установлен в сухом и хорошо проветриваемом помещении – котельной
№
• при подключении котла к системе всегда необходимо устанавливать Laddomat 22 за котлом или клапан терморегуляции TV 60/65/70/75 °C с насосом, шаровым краном и фильтром, чтобы температура воды, возвращающейся к котел в каждом режиме не опускается ниже 65 °C – согласно стандарту ČSN 070240/93. По мере увеличения температуры обратной воды в котел снижается вероятность конденсации кислых смол = увеличение срока службы котла. Мы рекомендуем Laddomat 22 для мощностей от 15 до 100 кВт.
• при подключении котла без аккумулирующих баков насос в контуре котла и в контуре отапливаемого объекта должен включаться одним или двумя отдельными термостатами при температуре воды на выходе из котла 70 – 80 °С, чтобы насос работал в контур обогреваемого объекта только при работающем насосе в контуре котла. Причина в том, что котел не переохлаждается через обратный клапан, встроенный в Laddomat 22.
• в каждом режиме работы котла температура воды на выходе из котла должна быть в пределах 80 – 90 °C.
• , если котел работает постоянно на мощности ниже 40% от номинальной мощности или для нагрева воды для бытовых нужд летом, необходимо ежедневно топить в связи с сроком службы котла. Нельзя постоянно эксплуатировать котел в разреженном состоянии, так как могут образовываться смолы и кислоты, которые повреждают корпус котла.
• котел должен быть защищен от перегрева в случае отключения электроэнергии, так как имеет определенную инерционность.
• максимальное рабочее избыточное давление воды в котле – 250 кПа (2,5 бар).

Подключение без накопительных баков

Одним из основных недостатков подключения котла без накопительных баков является необходимость более частого добавления топлива в котел. В случае постоянного жилого дома и подключения котла без аккумулирующих баков необходимо топить котел каждый день. Другим не менее важным фактом является сокращение срока службы котла, в отличие от соединения котла с накопительным баком, где мы можем продлить срок службы котла до двух раз.

Подключение котла с Laddomat 22, один отопительный контур с приготовлением горячей воды в комбинированном котле, закрытый расширительный бак – простая регулировка. с тремя присоединенными термостатами

Установка котла с накопительными баками дает следующие преимущества:

• меньший расход топлива (на 20-30 %), котел работает на полную мощность до выгорания топлива с оптимальным КПД

• высокий срок службы котла и дымохода – минимальное образование смол и кислот
• возможность комбинирования с другими видами отопления – электрическое отопление/солнечная энергия
• предназначен для комбинации радиаторов с теплым полом
• комфортное отопление и идеальное сгорание топлива
• гарантирует более экологичное отопление
• гарантия на корпус котла 3 года



В качестве основного соединения рекомендуем подключение к аккумулирующим бакам
Если у вас нет рекомендуемого объема аккумулирующих баков, подключите котел хотя бы к одному буферному баку объемом 500 – 1000 л. Монтаж системы отопления должен выполняться профессиональной компанией в соответствии с действующими стандартами. Если вы выбираете большой объем накопительного бака, вы также должны выбрать соответствующую мощность котла, чтобы иметь возможность загружать эти баки в разумные сроки.

Работа системы с аккумулирующими баками
После розжига запускаем котел на максимальную (номинальную) мощность и заправляем заданный объем аккумулирующих баков до требуемой температуры воды 90 – 100 °С от 2 до 4 загрузок . Затем даем котлу прогореть. Кроме того, мы забираем тепло из накопительного бака с помощью трехходового клапана только на время, соответствующее размеру батареи и температуре наружного воздуха. В отопительный сезон (при соблюдении минимальных объемов батарей, см. таблицу) это может быть 1 – 3 дня. Если установленный объем накопителя не может быть установлен, мы рекомендуем как минимум один бак объемом 500 – 1000 л для балансировки пусков и остановок котла.

Изоляция бака
Аккумулирующие баки обычно поставляются с изоляцией. В случае приобретения бака без утепления подходящим решением является совместное утепление заданного количества баков необходимого объема минеральной ватой в гипсокартонный каркас, либо дозаполнение насыпным утеплителем. Рекомендуемая толщина утеплителя при использовании минеральной ваты 120 мм. Другой вариант – приобрести уже утепленные баки минеральной ватой в чехле из кожзаменителя, который также поставляет наша компания.

Приготовление горячей воды
Для нагрева воды для бытовых нужд можно использовать комбинированный котел или накопительный бак с медным проточным нагревателем или плавучий бойлер.



Рекомендуемый объем аккумулирующих баков

Минимальный объем аккумулирующих баков
Мощность/кВт	20	22	25	35 / 32	40	49	70	99
Объем / л	1000 – 1500	1500 – 2000	1500 – 2000	2000 – 2500	2500 – 3000	3000 – 4000	4000 – 5000	5000 – 6000



Спецификация резервуара

Тип резервуара	Объем (л)	Диаметр (мм)	Высота (мм)
АН 500	500	600	1970
АН 600	600	750	1611
АН 750	750	750/790*	2010/1750*
АН 800	800	790*	1910*
АН 1000	1000	850/790*	2065/2210*

*тип DH

Баки поставляются без изоляции или с изоляцией в чехле из кожзаменителя.

Накопительный бак с/без изоляции

Схема подключения котла с накопительными баками

Практический пример котельной с накопительными баками



Минимальные диаметры труб при подключении к накопительным бакам

Racord cazan cu rezervoare de acumulare și Laddomat 22

Минимальные диаметры труб при подключении к накопительным бакам
	часть А		часть В
Мощность котла	из меди	из стали	из меди	из стали
10 – 30 кВт	28 х 1	25 (1″)	28 х 1	25 (1″)
31 – 45 кВт	35 х 1,5	32 (5/4″)	28 х 1	25 (1″)
46 – 65 кВт	42 х 1,5	40 (6/4″)	35 х 1,5	32 (5/4″)
70 – 150 кВт	54 х 2	50 (2″)	42 х 1,5	40 (6/4″)

Арматура котлового контура

Ладдомат 22

– предназначена для котлов мощностью от 15 до 100 кВт привод с электрической регулировкой, поддерживающий минимальную температуру обратной воды 65 – 75 °C. При подключении котла с накопительными баками мы можем использовать открытый или закрытый расширительный бак.

Ладдомат 22

Разрез и схема течения воды в Ладдомате 22

Описание отдельных частей Laddomat 22

Laddomat X22 и подключение котлов

Подключение котла к Laddomat 22

Схема подключения Laddomat 22 с накопительным баком

Клапан терморегуляции

Клапан терморегуляции типа TV 60 °C (65/70/72/77 °C) применяется для твердотопливных котлов. При температуре котловой воды +60 °С открывается терморегулирующий клапан и жидкость из контура отапливаемого объекта вводится в контур котла. Таким образом обеспечивается минимальная температура обратной воды в котел. При необходимости можно использовать терморегулирующий клапан, настроенный на более высокую температуру (например, 72 °C).

Изображение продукта ESBE

Клапан терморегуляции – секция

Подключение котла к аккумулирующим бакам

Деталь соединения котельной с термоклапаном

Схема подключения котельной

Рекомендуемый размер клапана терморегуляции TV 60 °C (65/70/72/77 °C)
15 кВт ― 30 кВт	– Ду25
30 кВт ― 45 кВт	– Ду32
45 кВт ― 150 кВт	– Ду40 – Ду50



Оригинальное соединение ATMOS

Это профессиональное соединение из нержавеющей стали производства ATMOS предназначен для поддержания минимальной температуры обратной воды в котел и для быстрого подключения котла с помощью двух резьбовых соединений с плоским уплотнением. Соединение содержит все необходимые компоненты, требуемые производителем (предохранительный клапан 2,5 бар, выпускной клапан, манометр, два насоса, два запорных клапана, трехходовой клапан и, для вариантов F3 и F4, два сервопривода). Соединение готово для подключения котла непосредственно к системе отопления или для подключения котла с аккумулирующими баками. Соединение позволяет расширить большую систему отопления до двух или трех отопительных контуров с помощью специальный распределитель и необходимая насосная группа .
В случае котлов серии DxxP Compact Автоматические котлы на пеллетах это соединение является частью котла.

Соединение ATMOS F1 / F2 Ладдомат

Соединение ATMOS F3 / F4 ESBE

Соединение F12

Соединение F15/16 ESBE-PX

Обзор Подключение котлов ATMOS
Соединение ATMOS F1 Laddomat	Соединение ATMOS Ладдомат F2	Соединение ATMOS F3 ESBE	Соединение ATMOS F4 ESBE	Соединение ATMOS F12		Соединение ATMOS F15 – 16 ESBE-PX
F1 (15 – 30 кВт) для котлов: DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S	F2 (15 – 40 кВт) для котлов: DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD	F3 (15 – 30 кВт) для котлов: DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S	Ф4 (15 – 40 кВт) для котлов: DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD	предназначен для тех же типов котлов, что и Соединения F1 – F4 , каждый раз с другой комбинацией труб подробнее см. здесь		для котлов: F15 – D10PX F16 – D15PX, D20PX, D25PX

В сочетании с PSC 25 – 35 комплект удлинителей труб, соединение F2 можно использовать для котлов C25ST и C32ST .
В сочетании с набором удлинителей PSC 40 – 50 , соединение F2 можно использовать для котлов C40S  и DC40GS   .



Соединение ATMOS F1 – F2 Laddomat

Соединение ATMOS F3 – F4 ESBE

Соединение ATMOS F15 – 16 ESBE-PX

Соединение ATMOS F12

Котел DxxP Compact

Защита котла от перегрева

1. Котлы стандартно оснащены контуром охлаждения от перегрева и могут быть подключены с помощью клапана TS 131 3/4 ZA (95 °C) или WATTS STS 20 к системе водоснабжения (в случае наш собственный колодец мы будем использовать другие варианты)
2. энергия резервного источника питания (аккумулятор) на насос
3. одна часть в системе подключена к самопроизвольной циркуляции воды с несколькими радиаторами
9Котел 0427 соединен с баком доохлаждения и клапаном обратной зоны, который без эл. текущий открывается

Подключение контура охлаждения
Клапан, датчик которого расположен на задней стороне котла, защищает его от перегрева, так что, если температура воды в котле поднимается выше 95 °C, он пропускает воду из крана в контур охлаждения a линия, которая потребляет избыточную энергию и тратится впустую. В случае установки обратного клапана на входе воды в контур охлаждения, для предотвращения возможного обратного тока воды из-за перепада давления в системе водоснабжения, необходимо оборудовать контур охлаждения предохранительным клапаном 6 – 10 бар или расширительный бак объемом не менее 4 л.

Осторожно – контур охлаждения от перегрева не должен использоваться в соответствии с EN 303-5 для других целей, кроме защиты от перегрева (ни в коем случае не для нагрева горячей воды для бытового потребления).

Охлаждающий контур защиты от перегрева

Подключенный контур охлаждения с клапаном TS131-3/4

Схема подключения контура охлаждения

ТС131-3/4А



Использование резервного источника электроэнергии
Вы можете использовать резервный источник на случай отключения электроэнергии и необходимости привода циркуляционных насосов в системе отопления. Циркуляционные насосы и котлы ATMOS рекомендуем подключать к так называемым резервным источникам с синусоидальной кривой напряжения – Sinusoid.

Какую емкость аккумулятора выбрать?
Узнать его энергопотребление (например, 20 Вт) на заводской табличке насоса. Чтобы рассчитать требуемый ток (А), мы делим мощность (Вт) на напряжение (В). Итак, есть пример, если у нас есть батарея 12В , расчет будет 20 Вт / 12В = 1,67 А. 5 часов (среднее время горения топлива при полной нагрузке), умножаем потребляемый ток и время резервирования , 1,67 х 5 = 8,3Ач. Однако при определении размеров лучше рассчитывать на 20% запас. Поэтому для резервного питания такого насоса вам понадобится аккумулятор емкостью не менее 10 Ач. При рекомендуемом подключении котлов АТМОС требуется не менее двух циркуляционных насосов, это необходимо учитывать при расчете емкости батареи и покупке данного резервного источника.
Описанная выше процедура служит примером расчета.

Котельная

Котлы должны располагаться в котельной, к которой обеспечен достаточный доступ воздуха, необходимого для горения. Размещение котлов в жилых помещениях (включая коридоры) не допускается. Сечение отверстия для подачи воздуха для горения в котельную должно быть не менее 350 см ² для котлов мощностью 15 – 150 кВт. Рекомендуем сделать под котел бетонное (металлическое) основание с рекомендуемыми размерами, смотрите инструкцию к вашему котлу. Мы также рекомендуем подложить заднюю часть котла примерно на 10 мм.

Подключение котла DxxPX с накопительным баком

Подключение котла к Laddomat 22

Подключение котла к аккумулирующим бакам

Соединение котла DxxP с аккумулирующей емкостью, конвейером и хранилищем пеллет

Вариант подключения котла АТМОС с газовым котлом. Вариант отопления с тем или иным источником тепла и аккумулирующим баком

Подключение дровяного/угольного котла в сочетании с тепловым насосом и накопительным баком

Топочный тракт

Дымоход
Дымоход должен выходить в дымоход. м, без дополнительной поверхности нагрева и должен подниматься в сторону дымохода. Дымоходы должны быть механически прочными и непроницаемыми для проникновения дымовых газов и иметь возможность очистки внутри. Дымоходы не должны проходить через другие жилые или хозяйственные помещения. Внутреннее сечение дымохода не должно быть больше внутреннего сечения дымохода и не должно сужаться к дымоходу. Использование дымовых колен нецелесообразно. Способы проходки дымохода через конструкции из горючих материалов перечислены в приложениях 2-3 ЧСН 061008 и особенно подходят для передвижных домов, деревянных хижин и т. д.

При большой тяге в дымоходе установить регулятор тяги или дроссельный клапан.

1. Термометр отработанных газов 2. Прочистное отверстие 3. Регулятор тяги (ограничитель)/дроссельный клапан

Дымоход
Подключение прибора к дымоотводу всегда должно производиться с согласия соответствующей компании дымохода. Дымоотвод всегда должен создавать достаточную тягу и надежно отводить дымовые газы на открытый воздух для всех практически возможных условий эксплуатации. Для правильной работы котлов необходимо, чтобы отдельный дымоход был правильно рассчитан, так как от его тяги зависит сгорание, производительность и срок службы котла. Тяга дымохода напрямую зависит от его сечения, высоты и шероховатости внутренней стены. К дымоходу, к которому подсоединен котел, нельзя подключать другие приборы. Диаметр дымохода не должен быть меньше выходного патрубка котла (мин. 150 мм). Тяга дымохода должна достигать заданных значений. Однако она не должна быть чрезмерно высокой, чтобы не снижать КПД котла и не нарушать его горение (не срывать пламя). В случае большой тяги установить дроссельную заслонку (ограничитель тяги) в дымоходе между котлом и дымоходом.

Информативные значения размеров сечения дымохода:
20 х 20 см	высота 7 м
Ø 20 см	высота 8 м
15 х 15 см	высота 11 м
Ø 16 см	высота 12 м
Точное определение размеров дымохода определяется нормой ČSN 73 4201.

Внимание – Дымоход должен быть хорошо герметизирован и изолирован, чтобы водяной пар и смолы не конденсировались в дымоходе при снижении мощности котла.



Регулятор тяги
Тяга в дымовой трубе должна достигать заданных значений (13 – 35 Па в зависимости от типа котла)

• больше смолится, засоряется и дымит в котельную при добавлении топлива
  решение : облицовка дымохода или установка на дымоходе специального удлинителя или вытяжного вентилятора
• Большая тяга дымохода увеличивает расход топлива. Большие потери в дымовой трубе – низкий КПД котла – плохое сгорание – котел может не достигать требуемой мощности
  решение : при большой тяге в дымовой трубе установить регулятор тяги или дроссельный клапан в дымоходе

Регулятор тяги (ограничитель)

Горизонтальное (1) и вертикальное (2) расположение регулятора тяги дымовых газов

Схема управляющей заслонки

Виды топлива

ДРОВА

Рекомендуем сжигать качественные сухие колотые бревна диаметром 80 – 150 мм, длиной 250 – 1030 мм (в зависимости от типа котла) с влажностью от 12 % до 20 % и теплотворной способностью 15 – 18 МДж.кг ^-1 .

Максимальную производительность и долгий срок службы котла вы обеспечите, если будете топить дровами не менее 2 лет. На следующем графике показана зависимость содержания воды от теплотворной способности топлива. Объем полезной энергии в древесине очень сильно уменьшается с содержанием воды.



Например:
Древесина с содержанием воды 12–20 % имеет теплотворную способность 4 кВтч/1 кг древесины
Древесина с 50 % воды имеет теплотворную способность 2 кВтч/1 кг древесины

Свежие дрова мало греют, плохо горят, сильно дымят и значительно сокращают срок службы котла и дымохода. Мощность котла снизится до 50%, а расход топлива удвоится.



БУРЫЙ УГОЛЬ

Предписанным топливом для наших котлов является качественный бурый уголь OŘECH 1 с теплотворной способностью 17 – 20 МДж.кг ^-1.

Альтернативное топливо – куб или брикеты. Мы рекомендуем сжигать менее спекающийся и малосернистый уголь. Мелкозернистое топливо можно добавлять только в горячий слой и в небольших количествах.







ЧЕРНЫЙ УГОЛЬ

Предписанным топливом для наших котлов является уголь Орех 1 теплотворной способностью 17 – 30 МДж. кг

5 -0 91 91.

Альтернативное топливо – куб или брикеты. Мы рекомендуем сжигать менее спекающийся и малосернистый уголь. Мелкозернистое топливо можно добавлять только в горячий слой и в небольших количествах.







БРИКЕТЫ БУРОУГОЛЬНЫЕ

Предписанным топливом для наших котлов являются буроугольные брикеты с теплотворной способностью 19 – 23 МДж.кг ^-1 . Брикеты из бурого угля имеют низкую зольность и длительное время горения.

Деревянные Брикеты

Качественные деревянные брикеты с диаметром 80 -130 мм, длина 200 -380 мм и калорийная стоимость 16 -19 мдж. .

Экологические древесные брикеты производятся из древесных отходов методом прессования под высоким давлением без использования химических связующих. Они производятся и продаются рядом компаний в Чешской Республике. Однако качество древесных брикетов бывает разным. Мы признаем качественные древесные брикеты тем, что они не распадаются на опилки при сгорании в пространстве применения.
