Теплоаккумулятор для твердотопливного котла отопления

Теплоаккумулятор для твердотопливного котла отопления. Как подобрать буферную емкость.

В системе отопления буферная ёмкость является по-сути гидравлическим разделителем (гидрострелкой) большого объёма, которая забирает на себя «излишки» тепла, вырабатываемые твердотопливным котлом, и затем отдаёт их по контурам с нужной, комфортной температурой, тем самым сглаживая температурные скачки и повышая экономичность системы. Предположим на терморегуляторе котла выставлена температура 70 гр., но при достижении этой температуры твердотопливный котёл не выключится, терморегулятор просто провернёт кронштейн тяги и закроет доступ в топку первичного воздуха, но котёл не потухнет. Даже при работающем циркуляционном насосе, в закрытой системе отопления (принудительной), выбег котла может составлять 100-110 гр, так как не будет теплосъёма с радиаторов и в котёл будет возвращаться теплоноситель с высокой температурой, и соответственно вся эта «невостребованная» температура, в прямом смысле этого слова – вылетит в трубу, то есть в дымоход.

При использовании в системе отопления с твердотопливным котлом буферного теплоаккумулятора, вся невостребованная тепловая энергия аккумулируется в баке и используется по мере необходимости. Таким образом вся теплота от сжигания твердого топлива (по-максимуму) будет использована.

Схема подключения теплоаккумулятора к котлу отопления на твердом топливе.

Существует несколько способов обвязки буферного теплоаккумулятора. Это зависит от конструктива ёмкости и концепции системы отопления. То есть наличие в теплонакопителе теплообменников для дополнительных источников энергии, наличие контуров с разными температурами и т.д. Наиболее распространена схема обвязки аналогичная гидравлическому разделителю. Подача и обратка котла подключаются к основным входам буферной ёмкости, получается кольцо (котловой контур), в котором необходимо установить насосный узел, то есть циркуляционный насос с необходимыми атрибутами. На стороне потребителей (контура) желательно установить термостатический смесительный клапан, со своим температурным диапазоном и пропускной способностью, в зависимости от потребности контура, для того чтобы ограничить отбор именно необходимой температуры.

При чём для этого можно воспользоваться патрубками отбора теплоносителя, которые находятся в вертикальной оси буферного теплонакопителя и соответственно имеют разную температура отбора теплоносителя. Для наиболее правильного выбора схемы обвязки теплоаккумулятора, лучше обратиться к нашим специалистам, для того чтобы избежать ошибок в проектировании.
Как рассчитать объем теплоаккумулятора на систему отопления.
При выборе объёма буферного теплоаккумулятора необходимо отталкиваться от мощности твердотопливного котла. Чёткой формулы расчёта объёма теплонакопителя нет. Разные производители дают свои рекомендации и они могут составлять от 20 до 50 литров объёма теплоаккумулятора на киловатт мощности котла. Некоторые производители рекомендуют «привязываться» к объёму системы отопления. В любом случае при выборе объёма буферного накопителя тепла стоит обратиться к специалистам, что бы избежать ошибок при расчётах.
Произвести монтаж системы отопления Вашего дома, или обвязку котельной с установкой буферного теплоаккумулятора могут наши технические специалисты. Поверьте, цена на установку буферной емкости не так велика, как вы думаете. Наша монтажная группа имеет большой опыт работ по установке теплоаккумуляторов к котлам отопления.
Теплоаккумулятор для котла отопления на твердом топливе можно выгодно купить в нашем магазине со скидкой.

Теплоаккумулятор для котлов отопления: как подобрать накопительный бак для твердотопливного котла, расчет буферной емкости, установка в водяную систему

Резюмируем: В чем достоинства и недостатки использования буферных емкостей?

К явным «плюсам» автономных твердотопливных систем отопления с теплоаккумулятором можно отнести следующее:

• Энергетический потенциал твёрдого топлива используется в максимально возможной степени. Соответственно, резко возрастает КПД котельного оборудования.
• Работа системы будет требовать гораздо меньшего вмешательства человека – начиная от сокращения числа загрузок котла топливом до расширения возможностей автоматизации управления режимами работы различных контуров отопления.
• Сам твердотопливный котел получает надежную защиту от перегрева.
• Работа системы становится более плавной и предсказуемо, обеспечивается дифференцированный подход к обогреву различных помещений.
• Появляются широкие возможности модернизации системы, в том числе – с запуском дополнительных источников тепловой энергии, без демонтажа старых.
• В большинстве случаев одновременно решается и проблема горячего водоснабжения дома.

Недостатки весьма своеобразные, и о них тоже надо иметь представление:

• Система отопления, оснащенная буферной емкостью, характеризуется очень большой инерционностью. Это означает, что от момента первичного розжига котла и до выхода на номинальные режим работы потребуется весьма немало времени. Вряд ли это будет оправдано в загородном доме, который в зимний период хозяева посещают только на выходные дни – в таких ситуациях требуется быстрый нагрев.
• Теплооаккумуляторы – это громоздкие и тяжеловесные (особенно – в заполненном водой состоянии) конструкции. Для них требуется достаточно места и хорошо подготовленное надежное основание. Причем – поблизости от котла отопления. Не в каждой котельной это возможно. Плюс к этому – сложности с доставкой разгрузкой, а нередко – еще и с заносом ёмкости в помещение (может не пройти в дверь). Все это следует учитывать заранее.
• К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Этот «минус», правда, скрашивает ожидаемый эффект экономии от более рационального использования топлива.
• Теплоаккумулятор в полной мере раскроет свои положительные качества только в том случае, если паспортная мощность твердотопливного котла (или суммарная мощность иных источников тепла) будет хотя бы вдвое выше, чем расчётное значение, необходимое для эффективного обогрева дома. В противном случае приобретение буферной емкости видится нерентабельным.

Как работает система на твёр

Схема обвязки твердотопливного котла, соединение с буферной емкостью

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

• термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
• комнатным дат

Буферная емкость для твердотопливного котла: назначение, способы подбора

Содержание статьи:

Часто в загородных домах и на дачах, где нет централизованного газа, используется автономная система, в которой источником тепла является твердотопливный котел. Это оборудование имеет множество достоинств, однако у него есть и минусы, например, неравномерная выработка тепловой энергии при сгорании и потребность в частой дозагрузке топлива. Чтобы сделать отопление эффективным, можно использовать дополнительное приспособление. Буферная емкость для твердотопливного котла – это агрегат, накапливающий излишки тепловой энергии и отдающий их при остывании. Конструктивно устройство представляет собой водяной бак со змеевиком и теплоизоляционным слоем.

Назначение буферной емкости

Буферная емкость необходима для аккумуляции избытка тепла и создания безопасного режима работы котла

Основной задачей теплоаккумулятора является сохранение энергии в отопительной системе. Другие задачи, которые решает устройство:

• Одновременное подключение нескольких тепловых источников.
• Экономия твердого топлива до 45-50% от исходного количества.
• Стабилизация обогрева, снижение риска перегрева металлических компонентов.
• Защита от остывания помещения, автоматизация отопления, что особенно важно, если владелец уезжает из дома на продолжительный срок и не хочет, чтобы здание промерзло.
• Увеличение срока службы твердотопливного котла.
• Отсутствие необходимости частого пополнения топлива, интервал между подбрасыванием дров или угля в топку увеличивается.

Использование буфера делает отопительную автономную систему более безопасной. Твердое топливо сможет полностью сгорать в топке, количество сажевых отложений снижается, обслуживать оборудование требуется реже.

Использование теплоаккумулятора

Схема обвязки твердотопливного котла с теплоаккумулятором

Буферная емкость для отопления позволяет отрегулировать термальный режим, не допуская падения атмосферной температуры до слишком низких значений. Эффективность отопления с помощью твердотопливного котла снижается по мере сгорания дров либо угля; при подбрасывании новой порции топлива, наоборот, объем вырабатываемого тепла резко возрастает. Буферная емкость принимает на себя лишнюю энергию, передавая тепло в систему в дозированном количестве. В некоторых случаях теплообменник дополнительно работает как гидрострелка, в наиболее совершенных конструкциях он используется для обеспечения горячего водоснабжения.

Как правило, отдача тепловой энергии от буфера происходит в ночные часы, когда жильцы спят, а не подбрасывают дрова или уголь в топку. Это позволяет максимально долго обогревать помещения дома, поэтому утром в комнатах не будет холодно. В некоторых случаях буферную емкость устанавливают и в системах, где источником тепла служит электрический котел: это повышает уровень пожарной безопасности.

Специфика работы буферной емкости

Все основные узлы теплоаккумулятора хорошо видны на чертежах

Конструктивно теплообменник состоит из нескольких элементов, каждый из которых выполняет отдельную функцию:

• Спираль из нержавеющей стали. Этот компонент устанавливают в моделях, подключающихся к отопительным системам с различными теплоносителями, использующимися одновременно (солнечные коллекторы, насосы и пр.).
• Емкость. Бак делают из листового металлопроката, поверхности имеют эмалированное покрытие, в некоторых моделях стенки сделаны из нержавеющей стали, поэтому не подвержены коррозии. От объема зависит энергоэффективность сооружения, продолжительность работы самой конструкции. От бака отходят патрубки, с помощью которых теплообменник подключают к котлу.
• Змеевик для горячего водоснабжения входит в схему большинства современных буферных емкостей.

Устройство оснащается ревизионным окном, использующимся при ремонте оборудования. Специалист сможет вовремя определить, что технику пора чистить, и быстрее выполнит плановое или экстренное техобслуживание.

Преимущества и недостатки

Буферная емкость защищает котел от перегрева и взрыва

Применение буфера обладает множеством положительных качеств:

• Повышенная надежность, защита отопительного оборудования от перегрева, способного спровоцировать возгорание или взрыв.
• Увеличение КПД котла, максимально эффективное расходование вырабатываемой при сгорании топлива энергии.
• Сравнительно простой принцип работы, за счет чего оборудование обладает продолжительным ресурсом, редко требует обслуживания и ремонта.
• Плавная регулировка температуры, поддержание оптимальных микроклиматических условий в помещениях на протяжении 7-9 часов.
• Возможность подключения к системе водоснабжения, отсутствие необходимости монтировать отдельный водонагреватель для ванной либо кухни.
• Минимизация усилий человека для обслуживания котельной.
• Возможность подключения нескольких источников тепла, грамотного распределения отопления по нескольким комнатам.

Установка буфера имеет и ряд минусов, которые требуется учитывать, проводя расчет оборудования и покупку устройства. Емкость весит немало и достаточно габаритна, для транспортировки необходим грузовой транспорт, а монтаж требует большой площади и высоты помещения. Другая проблема – повышенная инерционность котельного оборудования: прогрев комнат займет долгое время, что особенно неприятно, когда дом отапливают после окончания зимнего сезона. Еще один недостаток – повышенная цена самого теплообменника: сумма может оказаться больше затрат на сам твердотопливный котел.

Расчет объема теплоаккумулятора

Объем емкости подбирают в зависимости от мощности котла

Прежде чем покупать устройство, требуется грамотно рассчитать объем бака. Стандартная формула – Q = c × m × (T1-T2), в которой:

• Q – общее количество затрачиваемой энергии;
• c – показатель удельной теплоемкости;
• m – масса теплоносителя;
• под показателями Т1-Т2 понимают температурную разницу.

Полученный результат требуется скорректировать с учетом дополнительных нюансов, включая наличие вспомогательных источников, качество утепления, площадь дома и т.д. Если с расчетами возникают сложности, требуется обратиться к специалистам, которые изучат чертеж отопительной системы и определят объем с учетом всех факторов.

Выбор модели

Чтобы подобрать емкость, требуется обратить внимание на предельное давление, материал изготовления внутренних элементов, возможность подсоединения ТЭНов для резервного подогрева, качество теплоизоляции.

Готовая конструкция должна отвечать критериям безопасности, энергоэффективности и быть практичной в обслуживании.

Желательно при покупке предпочесть модели, предлагаемые проверенными производителями, поскольку в этом случае риск возникновения проблем с качеством минимален.

SR728C1 Контроллер тепловой энергии Возврат твердотопливного котла Отопление Передача тепла между резервуарами Управление солнечным коллектором | Контроллер солнечного коллектора | Контроллер энергии солнечный контроллер

SR728C1 Контроллер водонагревателя

Ввести:

Максимальное количество коллекторов: 2
Максимальное количество накопительных баков: 2
Максимальное количество реле: 3
Максимальное количество датчиков: 5
Макс. количество прикладных систем: 10

Основные технические данные:

Размеры: 191 мм x 140 мм x 40 мм

Источник питания: 200-240 В переменного тока или 100-130 В переменного тока, 50-60 Гц. .
Потребляемая мощность: <3 Вт
Точность измерения температуры: ± 2 ° C
Диапазон измерения температуры коллектора: -10 ° C ~ 200 ° C
Диапазон измерения температуры резервуара: 0 ° C ~ 110 ° C
Подходящая мощность насоса: возможно подключение 3 насосов мощность каждого насос <200 Вт.
Входы: 5 датчиков
2 шт. * Датчик Pt1000 (≤500 ° C) для коллектора (силиконовый кабель ≤280 ° C)
3 шт. * Датчик NTC10K B3950 (≤ 135 ° C) для резервуара (ПВХ-кабель ≤105 ° C)
Выходы: 3 реле для циркуляционных насосов или 3- ходовой электромагнитный клапан
Температура окружающей среды: -10oC ~ 50oC.
Класс водонепроницаемости: IP40.

Основные функции:

Время нагрева
Контроль разницы температур 2 * ΔT
Аварийное отключение коллектора
Функция охлаждения коллектора
Защита коллектора от низкой температуры
Защита коллектора от замерзания
Функция повторного охлаждения резервуара
Максимальная температура резервуара (2 * накопительных бака )
Максимальная температура включения
(для передачи тепла обратной линии отопления твердотопливного котла между баками)
Минимальная температура включения
(для передачи тепла обратной линии твердотопливного котла между баками)
Функция защиты от легионелл
Регулируемый по температуре циркуляционный насос горячей воды
Скорость вращения управление (1 * полупроводник)
Измерение тепловой энергии
Приоритетная логика нескольких резервуаров (2 * резервуара)
Функция байпаса при высокой температуре (охлаждение коллектора)
Ручное управление (для 5 выходов: R1. ..R4h2)
Установка пароля
Восстановление заводских настроек
Функция отпуска
Ручной нагрев
Функция запроса температуры
Защита памяти
Защита экрана
Устранение неисправностей
Защита от неисправностей
Проверка неисправностей
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры: 191 мм x 140 мм x 40 мм
Источник питания: 200–240 В переменного тока или 100–130 В переменного тока, 50–60 Гц. .
Потребляемая мощность: <3 Вт
Точность измерения температуры: ± 2 ° C
Диапазон измерения температуры коллектора: -10 ° C ~ 200 ° C
Диапазон измерения температуры резервуара: 0 ° C ~ 110 ° C
Подходящая мощность насоса: 5 насосов, можно подключить мощность каждого насос <200 Вт.
Входы: 6 датчиков
2 шт. * Датчик Pt1000 (≤500 ° C) для коллектора (силиконовый кабель ≤280 ° C)
4 шт. * Датчик NTC10K B3950 (≤ 135 ° C) для резервуара (кабель ПВХ ≤105 ° C)
Выходы: 5 реле для циркуляционных насосов или 3 электромагнитный клапан
Температура окружающей среды: -10oC ~ 50oC.
Класс водонепроницаемости: IP40.

Система:

>>> Доставка и передача

Большинство товаров из нашего магазина будут отправлены в течение 3 рабочих дней после подтверждения оплаты AliExpress

Указанная стоимость доставки НЕ включает дополнительные расходы для удаленных районов перечисленные компаниями Express.

ETA (расчетное время прибытия), указанное в списке, предоставлено транспортными компаниями, но это не может быть причиной спора о задержке доставки. Мы НЕ несем ответственности за любые задержки во время доставки, включая, помимо прочего, таможенную проверку почтовых отправлений, забастовку, форс-мажор и т. Д.

Российские покупатели должны были указать полное имя; Покупатели из Бразилии должны оставить номер CPF / CPNJ; Покупатели из Чили должны оставить номер RUT.

>>> Таможенные пошлины и налоги

Ввозные пошлины, налоги и сборы не включены в цену товара или стоимость доставки. Эти обязанности ответственность покупателя.

Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут возникать до проведения торгов / покупки.

>>> О возврате

Если вы получили товар, который не соответствует описанию, свяжитесь с нами в течение 7 дней и верните тот товар, который нужен.

Если вы получили товар DOA (повреждение по прибытии) или дефект товара, пожалуйста, свяжитесь с нами. Замена или возврат будут предложены после сообщения. Некоторые товары с низкой стоимостью могут не быть возвращены.

Все возвраты, не связанные с ошибкой продавца, сборы за доставку и обработку будут на счете покупателя.

Все возвращаемые товары должны быть в оригинальной упаковке со всеми принадлежностями.

>>> Гарантия

Мы поддерживаем нашу продукцию, поэтому вы всегда защищены!

Чтобы доказать это, мы предлагаем БЕСПЛАТНУЮ ограниченную гарантию на шесть месяцев. Пожалуйста, прочтите следующие важные сведения о гарантийной политике.

Мы гарантируем, что все продукты не будут иметь дефектов материалов или изготовления в течение как минимум 6 месяцев с даты покупки.

Мы полностью гарантируем клиентам обмен или возврат в течение 7 рабочих дней, если товар DOA (повреждение по прибытии).

Гарантия не распространяется на нормальный износ продукта в течение всего срока службы, износ или неправильное использование.

Гарантия не распространяется на условия, возникшие в результате неправильного использования, злоупотребления, халатности, несчастного случая, неправильного применения, неправильной установки или изменения.

>>> Отзыв

Пожалуйста, сначала свяжитесь с нами, если возникнут проблемы с оплатой, доставкой или полученными товарами. Отрицательный отзыв не поможет решить проблему.

Векторные изображения Твердотопливный котел

, Стоковые векторные изображения Твердотопливный котел

и Роялти-Фри Изображения Твердотопливный котел | Котел на твердом топливе – значок печи на пеллетах, векторная иллюстрация, черный знак на изолированном фоне. Котел на твердом топливе.Обозначения контура тонкой линией. Бойлеры, радиаторы, термостат. Газовые, электрические, твердотопливные, пеллетные, солнечные котлы. Отдельные векторные иллюстрации наброски. Редактируемый ход Набор баннеров для отопления. Твердотопливное отопление. Твердотопливный котел простой черной линии Векторный icon. Твердотопливный котел простой черной линии вектор значок. Вектор. Значок котла на твердом топливе. Котлы, радиаторы, водонагреватели. Набор векторных иконок белый силуэт HvacЭлектрический котел, газовый и электрический безрезервуарный водонагреватель, твердотопливный котел. Твердотопливный котел. Векторная иллюстрация. Набор цветных иконок для отопления, котлы, радиаторы, термостат. Набор векторных иконок простой черной линии Hvac. Бойлеры, радиаторы, водонагреватели. Котлы газовые, электрические, твердотопливные, пеллетные. Коммерческие, промышленные, бытовые системы центрального отопления. UI / UX интерфейс. Набор иконок для обогрева неонового света. Бойлеры, радиаторы, водонагреватели. Газовые, электрические, твердотопливные, пеллетные, солнечные котлы.Светящиеся знаки. Набор иконок для нагрева мела, котлы, радиаторы, водонагревателиДетали паровой печиКомплект для отопления и вентиляции Набор векторных иконок HVAC простой цвет плоский набор векторных иконок Изолированная иллюстрация символа контураHVAC простой набор векторных иконок вырезки из бумагиHVac мел рисовать линию иконки векторный наборБойлеры, радиаторы, водонагреватели. Газовые, электрические, твердотопливные, пеллетные, солнечные котлы. Коммерческие, промышленные и бытовые системы центрального отопления. Изолированные векторные иллюстрацииКомплект векторных значков простой черной линииОвакуумный простой плоский набор векторных значков . Вектор значок очиститель воздуха.Вектор значок очиститель воздуха. Вектор значок очиститель воздуха. Вектор значок очиститель воздуха. Вектор значок очиститель воздуха. Вектор значок очиститель воздуха. Вектор значок очиститель воздуха. Вектор значок очиститель воздуха. Вектор значок очиститель воздуха. Вектор значок очиститель воздуха.Изолированный контур символа иллюстрации. Вектор значок очиститель воздуха. Изолированный контур символа иллюстрацииТвердотопливный котел векторный концепт наброски значокНабор иконок линии загрязнения воздухаДеревянный пожарный котел значок, изометрический стильТвердотопливная печь, печь Булерьян, эскиз вектора.Конфигурация котла Эко установить цветЭлектрический конвектор Векторный icon. Вектор значок очиститель воздуха. Изолированный контурный символ иллюстрации Значок эко-котла, стиль контура Установить значки линий загрязнения воздуха

Топливный бак – Kerbal Space Program Wiki

Топливный бак – это специальная часть, предназначенная для хранения топлива и подачи его соответствующим двигателям реакции или потребителям.В стоковой игре есть баки для четырех разных топливных смесей:

Распределение через ракету зависит от типа топлива. Хотя газообразный ксенон и монотопливо доступны на всем судне без дополнительных трубопроводов, двигатели, работающие на жидком топливе и окислителе, должны быть прикреплены к баку так, чтобы между ними были только части, пересекающие топливо.

Обзор

Бак с жидким топливом может подавать топливо в любой двигатель, непосредственно подключенный к нему. Когда резервуары напрямую соединены в стопку, они будут подавать свое содержимое сверху вниз.Возможна установка дополнительных топливных баков радиально с разъединителями или без них, а также передача их содержимого в центральный бак по топливопроводам. Это можно использовать для создания ступенчатой ​​системы для спаржи, в которой сначала сливаются внешние резервуары, а после опустошения они опускаются, при этом центральный резервуар остается полным. Это может быть сложно сконструировать при работе с очень большими ракетами, поскольку ракетные двигатели внешних слоев должны работать достаточно долго, чтобы остальная часть ракеты могла выйти на орбиту после того, как они перестали обеспечивать тягу.

Приложение реального мира

В реальных космических аппаратах жидкое топливо обычно представляет собой керосин высокой степени очистки для первой ступени и / или жидкий водород (Lh3) для последующих ступеней, а окислителем обычно является жидкий кислород (LOX). И топливо, и окислитель хранятся под небольшим давлением в специальных топливных баках, чтобы они не испарялись; это связано с тем, что Lh3 и LOX требуют температуры ниже 20,28 К (-252,87 ° C, -423,17 ° F) и 90,19 К (-182,96 ° C, -297,33 ° F) соответственно, чтобы оставаться в жидком состоянии.Для сравнения, реактивные самолеты перевозят только жидкое топливо, поскольку реактивные двигатели могут полагаться исключительно на кислород воздуха в качестве окислителя. Большинство реактивных двигателей работают на очищенном углеводороде керосина, аналогичном дизельному, который действительно может использоваться в некоторых дизельных двигателях. Тем не менее, использование реактивного топлива в качестве замены дизельного топлива не рекомендуется или в некоторых местах разрешено законом из-за высокого содержания в нем свинца и меньшей смазывающей способности. Руда – это упрощение какого-то химического вещества, которое можно добывать из земли на других планетах и ​​превращать в ракетное топливо.

Список танков

Ракетные топливные баки

Эти баки содержат как жидкое топливо, так и окислитель и предназначены для использования с двигателями на жидком топливе. Их также можно использовать для реактивных двигателей, однако баки с жидким топливом предпочтительнее, поскольку они не содержат окислителя, который не используется в реактивных двигателях.

Их масса, полностью заправленная жидким топливом и окислителем, в 8–9 раз превышает массу сухой. Меньшее соотношение 8 применяется ко всем содержащим топливо Mk2 и Mk3

Компоненты и принципы работы тепловой электростанции

Пояснение для тепловой электростанции

Тепловые электростанции также называются Тепловая электростанция или Тепловая электростанция.Тепловая мощность Завод / станция используется для преобразования тепловой энергии в электрическую / энергию для бытовых и коммерческих применений. В процессе выработки электроэнергии паровые турбины преобразуют тепло в механическую энергию и, наконец, электроэнергии .

Определение ТЭЦ / ТЭЦ

« Тепловая электростанция », как следует из названия, – это место механизма, преобразующего тепловую энергию в электрическую.

Как работает ТЭЦ?

На ТЭС тепловая энергия, полученная от сжигания твердого топлива (в основном угля), используется для преобразования воды в пар, этот пар находится под высоким давлением и температурой.

Этот пар используется для вращения лопатки турбины. Вал турбины соединен с генератором. Генератор преобразует кинетическую энергию рабочего колеса турбины в электрическую.

Тепловые электростанции и Thermodyne

Thermodyne Engineering Systems имеет большой опыт в производстве котлов, которые генерируют пар высокого давления и температуры, необходимый для вращения турбины и выработки электроэнергии. Наряду с паровым котлом у нас также есть опыт в предоставлении энергетических решений нашим клиентам, что позволяет значительно сэкономить на эксплуатационных расходах.

Мы также выполняем проекты котельных «под ключ», включая монтаж и ввод в эксплуатацию котла и его принадлежностей.

Рабочие элементы тепловой электростанции

Тепловая электростанция состоит из целого ряда последовательных ступеней для производства электроэнергии.

Руководство по установке и обслуживанию котла с газификацией

1 Руководство по установке и обслуживанию газификационного котла Attack Август 2011 г. Газификационные котлы Attack DP25, DP35, DP75, DP95 Profi

2 Внешний вид газификационного котла DP Profi изменился, как показано выше. Однако изменения почти полностью связаны с дизайном, за исключением манометра, который теперь идет вместе с котлом, прямо под панелью управления; и термостат дымовых газов. Рабочие части котла идентичны предыдущей версии. Поэтому изображения и схемы в этом руководстве по-прежнему актуальны, даже когда показан старый стиль. Центральное отопление Новая Зеландия 2 из 53 августа 2011 г.

3 Содержание 1 Техническая информация Как работают газификационные котлы Детали основного котла Как регулируется тепловая мощность котла Конструкция системы Рекомендуемая конструкция Клапан поддержания температуры котла (Oventroppe Regumat) Изолированный дымоход Буферные баки Управление системами буферных резервуаров Защита от перегрева Установка Зазоры для котла и дымохода Poujoulat Дымоход Высота и конфигурация Гидравлические соединения Буферные резервуары Электрические соединения Ввод воздуха для горения Ввод в эксплуатацию Перед первым розжигом котла Розжиг котла Работа котла Отопление Очистка Обслуживание и обслуживание Устранение неисправностей Общие проблемы Техническое обслуживание Приложение Технические данные буферного резервуара. ..51 Центральное отопление Новая Зеландия 3 из 53 августа 2011 г.

4 1 Техническая информация DP25 DP35 DP45 DP75 DP95 Тепловая мощность кВт Емкость топливной камеры, литры Размер двери топливной камеры мм 235x x x x x545 Глубина топливной камеры (спереди назад) мм Макс. длина поленьев мм Рекомендуемое топливо Сухая древесина с теплотворной способностью, МДж / кг, содержание воды мин. 12%, макс. 20%, диаметр в дымоходе Па Максимальное рабочее давление бар Вес кг Объем воды в котле, л Диаметр дымохода (OD) мм Котел высота мм Ширина котла мм Глубина котла мм Минимальный размер буферного бака литры Тепловой КПД% Температура дымовых газов при полной мощности ºC Массовый расход дымовых газов при полной мощности кг / с Максимальный уровень шума дБ Мощность котла без насоса Вт Электропитание В / Гц 230 В переменного тока 50 Гц Диапазон рабочих температур ºC Диапазон комнатной температуры (Profi) ºC Номинальный ток реле котла В / А 1.5A 230 В переменного тока Центральное отопление Новая Зеландия 4 из 53 августа 2011 г.

5 2 Как работают газификационные котлы При нагревании древесины до 200–300 ° C выделяются пиролизные газы, которые горючие и могут сжигаться, как и другие горючие газы, отсюда и термин «газификация». Когда древесина нагревается достаточно долго в бескислородной среде, все газы пиролиза уносятся, и остается только древесный уголь. Чтобы заставить эту работу работать в котле, мы частично сжигаем древесину для выработки тепла, необходимого для отвода газов пиролиза, любой древесный уголь, который остается, также сжигается при частичном сгорании, также известном как зона восстановления, которая гарантирует, что вся энергия в древесина используется для производства тепла.Этот газ состоит примерно из 20% водорода 20% окиси углерода от 0% до 10% метана от 50% до 60% азота, негорючего газа из воздуха, используемого для частичного сгорания. Зона частичного сгорания и газификации известна как первичная камера сгорания. а вторичная камера сгорания – это место, где сжигаются пиролизные газы. Чтобы это работало правильно, первичного воздуха должно хватить, но не больше, чем необходимо для частичного сгорания. Газификация – это действительно контролируемый способ сжигания древесины, который чище и эффективнее, чем сжигание обычными способами.Чтобы котел заработал, в него загружают растопку и дрова, зажигают огонь, часто с помощью паяльной лампы, и он работает автоматически, пока не кончится топливо. В процессе работы его можно заправить большим количеством топлива. Центральное отопление Новая Зеландия 5 из 53 августа 2011 г.

6 2.1 Основные части котла Газификационный котел Attack DP 1. Корпус котла 2. Верхняя панель 3. Дверца для подачи в первичную камеру сгорания 4. Дверца для золы 5. Вытяжной вытяжной вентилятор 6. Дымоход 7 . Огонь бетона литье – самолет для вторичного сгорания 8.Огонь бетона формования вторичного камеры сгорания 9. Термостат котла 10. Кнопка сброса 11. Дымовой термостат (стандартные котлы только) 12. Поток температура термостата 13. вкл / выкл температуры переключатель 14. Поток 15. Термостатический клапан воздушной заслонки управления (20 ) 16. Охлаждающий змеевик котла 17. Верхняя и нижняя крышки для чистки 18. Патрубок подачи 19. Патрубок возврата 20. Заслонка забора воздуха 21. Тяга заслонки дымохода 22. Комнатный термостат (только версия Profi) 23. Датчик дымовых газов Центральное отопление Новое Зеландия 6 от 53 августа 2011 г.

7 2.2 Как регулируется тепловая мощность котла. Управление насосом котла После включения котел контролирует количество отдаваемого тепла, ограничивая его, когда потребность в нем низкая и котел становится слишком горячим. Котел напрямую управляет насосом, чтобы обеспечить поддержание температуры котла и возможность отвода тепла от котла, когда он производит тепло. Насос включается при температуре котла 65ºC и выключается, если она опускается ниже 60ºC. (При необходимости эти температуры можно изменить.) Использование датчика температуры дымовых газов. Когда буферный резервуар используется и полностью нагрет, температура воды, возвращающейся из буферного резервуара, может превышать 65 ° C, в результате чего насос продолжает работать, даже когда топливо сгорело. Это вызовет передачу тепла обратно в котел из буферной емкости и приведет к ненужным потерям тепла из соединительных труб и бойлера; и ненужное потребление электроэнергии для работы насоса. Чтобы предотвратить это, датчик дымовых газов позволяет системе управления котлом определять, что топливо сгорело, когда температура дымовых газов падает ниже установленного уровня после сгорания топлива.После этого котел выключит вентилятор и насос до тех пор, пока он не заправится топливом и снова не запустится. Когда котел сжигает топливо, тепловая мощность регулируется следующими способами: Термостат температуры подачи. Уставка температуры подачи влияет на количество тепла, вырабатываемого котлом, чем выше температура, тем больше тепла будет производиться. Когда температура подачи котла достигает заданного значения, вентилятор горения котла замедляется, чтобы уменьшить тепловую мощность, и в конечном итоге остановится, если температура будет продолжать расти, и не запустится снова, пока она не упадет на 5ºC. Это основное средство управления температурой подачи от котла. Однако, даже если вентилятор не работает, тяга дымохода может привести к теплопроизводительности до 70% от полной мощности, в зависимости от конструкции дымохода Термостатический клапан, управляющий воздушной заслонкой Даже когда вентилятор не работает, все равно будет естественная тяга из-за к дымоходу, чтобы котел продолжал вырабатывать тепло даже при выключенном вентиляторе. Если это приведет к перегреву котла, заслонка главной воздушной заслонки в задней части котла будет закрыта с помощью термостатического клапана, расположенного ниже.Важно, чтобы этот термостатический клапан был установлен в правильное положение во время ввода в эксплуатацию. Термостатический клапан охлаждения котла. Вторичное устройство для остановки перегрева представляет собой змеевик внутри корпуса котла, который можно охлаждать с помощью холодной воды, поступающей через клапан, когда температура котла достигает 95 ° C. . Этот клапан является отдельной частью котла и должен заказываться и устанавливаться отдельно. Центральное отопление Новая Зеландия 7 из 53 августа 2011 г.

8 Поскольку в нем тоже используется неэлектрический термостатический клапан, он предотвращает повреждение котла в результате выкипания досуха даже в случае отключения электроэнергии.Используемым источником охлаждающей воды может быть либо водопровод, либо напорный бак, если у клиента есть водяной насос, который также перестанет работать при отключении электроэнергии. Если термостатический клапан работает, необходимо предусмотреть слив для сливаемой охлаждающей воды. Термостатический клапан, регулирующий воздушную заслонку Термостатический клапан для охлаждения котла Термостатический клапан вращает рычаг для перемещения цепи вверх и вниз для управления воздушной заслонкой Первичная воздушная заслонка термостатическая воздушная заслонка Клапан вращает рычаг, который цепочкой прикреплен к заслонке.Температура закрытия заслонки должна быть установлена ​​при вводе в эксплуатацию. Это обеспечивает защиту от перегрева даже при отключении питания. Вид на заднюю часть котла. Цепь от термостатического клапана к воздушной заслонке Заслонка вторичного воздуха для горения Заслонка регулятора воздуха Все соединения с котлом должны быть выполнены из меди, а не из пластика, как показано на этих рисунках. Центральное отопление Новая Зеландия 8 из 53 августа 2011 г.

9 3 Конструкция системы 3.1 Рекомендуемая конструкция Следующие дополнительные детали рекомендуются для обеспечения хорошего качества установки и хорошей производительности системы отопления.1. Клапан поддержания температуры котла, Regumat. 2. Изолированный дымоход для уменьшения конденсации и скопления креозота. 3. Термостатический клапан для защиты от перегрева, Watts STS 20 или аналог Danfoss. 4. Буферный бак, обеспечивающий оптимальные рабочие условия котла и сокращающий непосредственное внимание к нему. Учитывая, что котел управляется электрическими и механическими термостатическими средствами и имеет неэлектрическое безопасное охлаждение, котел может быть частью герметичной системы с максимальным рабочим давлением 3 бара. Поставляемые CHNZ версии Profi котла Attack снабжены простым датчиком комнатной температуры, который устанавливается вручную с помощью шкалы на котле. Это позволяет котлу регулировать тепловую мощность в зависимости от температуры в помещении. Однако в этом нет необходимости, если используется буферный резервуар, и этот вход теперь используется вместо датчика температуры дымовых газов. При использовании буферного бака можно использовать любые регуляторы центрального отопления, если они настроены на использование буферного бака в качестве источника тепла. Или, если посмотреть с другой стороны, бойлер и буферный бак можно рассматривать как единый источник тепла, который может отдавать очень небольшое количество тепла или очень большое количество в течение коротких периодов времени, обеспечивая быстрое реагирование.Котел Буферный резервуар Любой контроллер отопления управляет насосом из буферного резервуара для подачи горячей воды в систему отопления и ГВС Отопление, ГВС и т.д. клапан (95ºC) Охлаждающий змеевик Буферный бак Съемный колпачок для очистки Котел Термостатический смесительный клапан (Regumat) 3. 2 Клапан поддержания температуры котла (Oventroppe Regumat) Горелки на твердом топливе горят более эффективно и чисто, когда температура возврата котла поддерживается не ниже 65ºC.Это также предотвращает конденсационную коррозию в теплообменнике. Основным средством достижения этого является управление циркуляционным насосом от котла, чтобы он не работал, если температура котла не превышает 65 ° C. Котел с газификацией Attack использует этот метод, однако при большом количестве возвратной воды из буферной емкости или системы отопления котел постоянно охлаждается холодной водой каждый раз, когда включается насос. Для предотвращения этого используется термостатический клапан поддержания температуры котла.Oventroppe Regumat доступен в качестве дополнительной позиции с бойлером. Это смесительный клапан, который поддерживает температуру обратной воды в котле до температуры, установленной на термостатическом клапане. Операция показана ниже. Центральное отопление Новая Зеландия 10 из 53 августа 2011 г.

11 Поток котла Пока котел нагревается от холода, вся проточная вода направляется обратно в котел. Бойлер обратной линии Как только температура подачи превышает настройку термостатического клапана, часть потока смешивается с обратной, чтобы поддерживать температуру обратной линии на заданном уровне.Бойлер Когда вся система прогрета до нужной температуры, а обратная вода достаточно горячая, вода не отводится обратно в бойлер. Использование термостатического клапана также гарантирует, что поток, поступающий в буферный резервуар, всегда имеет более высокую температуру, даже если обратная вода из буферного резервуара холодная. Мы рекомендуем установить Regumat на 6, чтобы поддерживать правильную температуру. Центральное отопление Новая Зеландия 11 из 53 августа 2011 г.

12 3.3 Изолированная система дымохода Необходимость поддерживать котел в тепле распространяется и на систему дымохода, где холодный дымоход приводит к конденсации, которая может соединяться с углеводородами в дымоходе с образованием креозота. Изолированный дымоход сохраняет газы в тепле, когда они поднимаются вверх, что также увеличивает естественную тягу. Компания CHNZ поставляет модульные изолированные дымоходы Therminox от Poujoulat. Между внутренним дымоходом и внешним кожухом имеется изоляция из минеральной ваты толщиной 32 мм. (50 мм для больших дымоходов.) Система 200 мм, рекомендованная для котлов, сертифицирована для использования в Новой Зеландии в соответствии с AS / NZS. Буферные баки. Буферные баки выполняют две основные функции в системе котла с бревенчатым валом: 1. Первая – позволяет котлу продолжать горение. с оптимальной эффективностью независимо от изменений нагрузки, что приводит к меньшему расходу топлива и более чистому сгоранию.2. Другой вариант – позволить котлу загружаться и запускаться только один раз в день, а все тепло, накопленное в буферном резервуаре, использоваться в течение оставшихся 24 часов. Обе эти функции требуют, чтобы буферные баки были рассчитаны по размеру в соответствии с объемом топки котла, который определяет количество тепла, производимого за одно горение. На практике размер котла может быть таким, чтобы он обеспечивал достаточное количество тепла в течение большинства дней зимой, но в холодные дни его нужно топить более одного раза. Если пользователи хотят просыпаться в теплом доме, важно, чтобы буферный резервуар мог хранить достаточно тепла с предыдущего вечера, чтобы обогревать дом утром в то время суток, когда тепловая нагрузка наиболее высока.Количество тепла, необходимое в день, зависит от уровня теплоизоляции дома, солнечного излучения в этот день и образа жизни жителей, любят ли они высокие температуры и сколько времени они проводят дома. На практике буферные резервуары обычно все еще теплее окружающей среды и нуждаются в дополнительной емкости, чтобы обеспечить полное сжигание бревен без перегрева. Например, владелец может захотеть разжечь котел на ночь, чтобы утром было достаточно тепла. Центральное отопление Новая Зеландия 12 из 53 августа 2011 г.

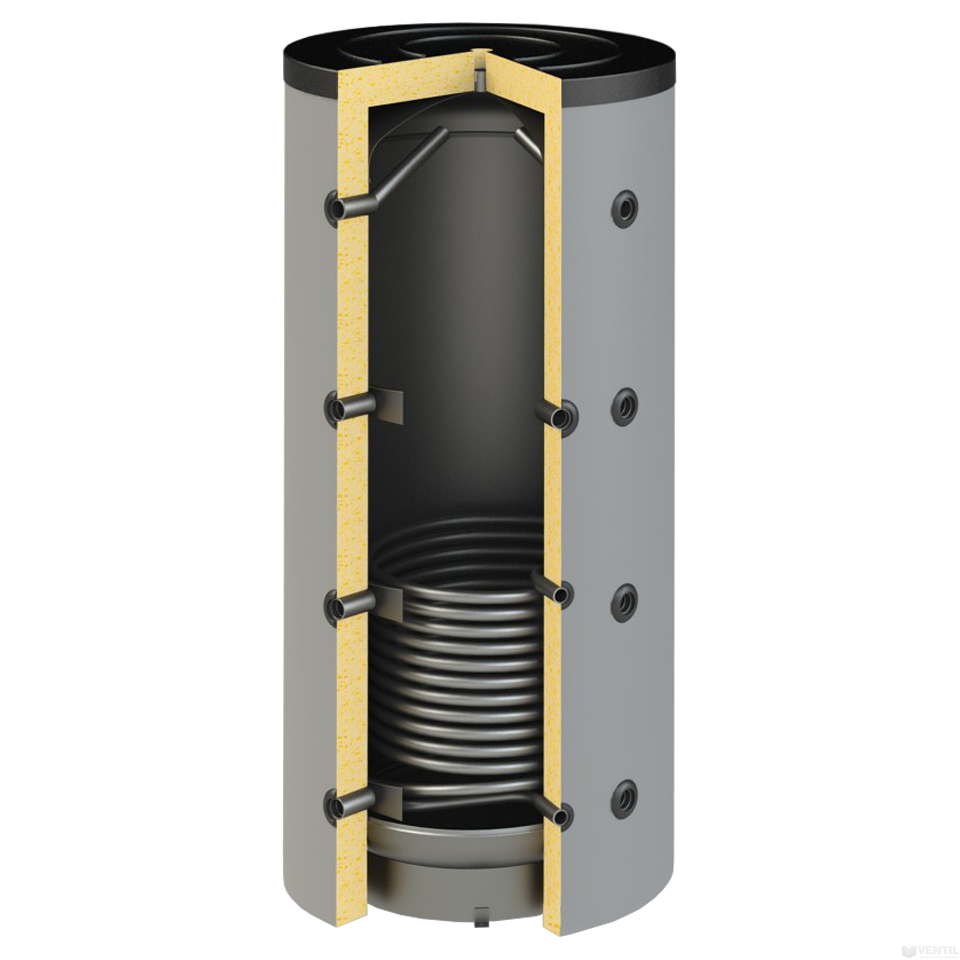

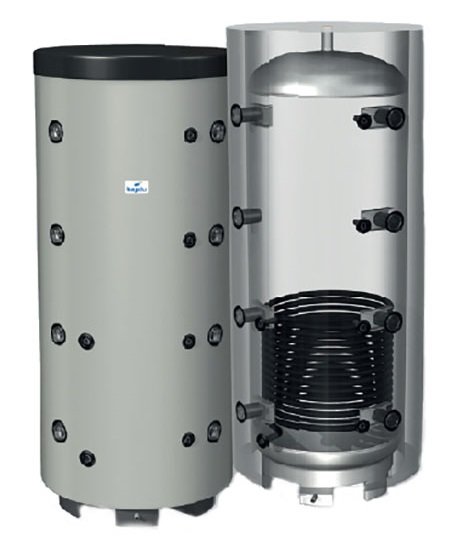

13 Рекомендуемая емкость буферного бака: Котел Минимальный буферный объем Рекомендуемый DP литров от 800 до 1600 литров DP литров от 1600 до 2400 литров DP литров от 1600 до 2400 литров DP литров от 2400 до 4000 литров DP литров от 3000 до 5000 литров Наилучший объем достигается при параллельном подключении нескольких буферных резервуаров. Примечание. Буферные баки не подходят для питьевой воды и нуждаются в защите ингибитором коррозии. Из-за объема буферного резервуара потребуется больше ингибитора коррозии. Доступны большие контейнеры. Учесть при расчете расширительного резервуара. Типы буферного резервуара 1. AK, который представляет собой резервуар для хранения с несколькими входами и выходами. 2. AS представляет собой резервуар для хранения с несколькими входами и выходами, а также змеевик в нижней части цилиндра для подключения солнечной энергии. На ЧНЗ есть только баки емкостью 800 литров; 1000 литров и более доступны только по специальному заказу.3.5 Управление системами буферных резервуаров Управление подогревом буферного резервуара Нагревание буферного резервуара контролируется системой управления котлом, так как температура в верхней части буферного резервуара такая же или немного ниже, чем температура подачи котла. Температура подачи котла регулируется котлом. Поскольку для запуска котел необходимо загружать и зажигать вручную, нет смысла иметь электронный контроллер буферного резервуара, который запускал бы и останавливал котел, так как это не может быть выполнено автоматически. Управление нагревом и нагрузкой ГВС. Тепло из буфера. бак обеспечивает очень хороший контроль, так как можно отводить очень небольшое количество тепла или очень большое количество, превышающее мощность котла, на короткие периоды времени.Например, если бойлер мощностью 20 кВт в час нагревает буферный резервуар, если все это тепло снова будет отведено через полчаса, тепловая мощность буферного резервуара за полчаса составит 40 кВт. Это верно только в течение получаса, а затем единственное доступное тепло будет от котла. Центральное отопление Новая Зеландия 13 из 53 августа 2011 г.

14 Еще одна проблема, о которой следует помнить, заключается в том, что буферный бак будет охлаждаться по мере отвода тепла, и это может привести к тому, что рабочая температура системы будет ниже расчетной рабочей температуры.Так как теплый пол работает при более низкой температуре, чем радиаторы, из буферного бака можно отобрать больше тепла, прежде чем оно упадет ниже рабочей температуры. На самом деле системы отопления, как правило, большую часть времени работают с частичной нагрузкой, поэтому это не является большой проблемой, а также означает, что котел обычно отводит часть тепла в тепловую нагрузку, а часть – в буферный резервуар. В общем, пользователь должен стараться поддерживать буферный резервуар горячим и не позволять ему слишком остывать. Поскольку буферная емкость действует как буфер между котлом и системами отопления и ГВС, можно использовать любой контроллер.В том числе: Контроллер Honeywell Smartfit Honeywell CM907 или CM927 (RF) Статистический сигнал Aube с напольным датчиком Watts RF или проводной стат с напольным зондом Aube stat, управляющий исполнительными механизмами на подпольном коллекторе Многозонный проводной контроллер Watts с исполнительными механизмами на подпольном коллекторе Статистическое значение трубы Watts и конфигурация системы таймера Honeywell Одиночная зона нагрева и ГВС Одна или несколько зон нагрева, S-план или S-план плюс 1 Зона теплого пола 1 Зона теплого пола Многозонный пол Многозонный подпол Отдельно управляемый емкостный водонагреватель 3.6 Защита от перегрева Несмотря на то, что бойлер должен быть защищен от перегрева путем закрытия воздушной заслонки и других способов ограничения тепла, бойлер все же может перегреться и потенциально вскипятить воду, оставив котел сухим. В герметичной системе вода может потенциально достичь 134 ° C перед закипанием, если она находится под давлением 3 бара. Для предотвращения нагрева котла в верхней части водяной рубашки котла предусмотрен охлаждающий змеевик, который позволяет охлаждать бойлер путем пропускания холодной воды через змеевик.Поток воды через змеевик регулируется термостатическим клапаном, открывающимся при 95ºC. Подача воды к этому клапану обычно холодная из водопровода. Если существует риск того, что эта охлаждающая вода не всегда доступна, например, в случае, если система откачиваемой воды останавливается при отключении электроэнергии, могут быть предпочтительны средства обеспечения водоснабжения или использование открытой системы вентиляции. . Напорный бак можно использовать с напором не менее 2 м, и он все равно обеспечит хорошую охлаждающую способность, если бак вмещает 200 литров.Для обеспечения хорошего расхода при низком давлении требуется труба диаметром 25 мм, ведущая к термостатическому клапану, которая должна быть из меди в пределах 2 м от котла. Расширительный бак на 200 литров можно использовать вместо бака, который питается водопроводной водой через обратный клапан. Это избавляет от необходимости устанавливать напорный бак с заправочным клапаном и центральное отопление Новой Зеландии 14 от 53 августа 2011 г.

15 перелив. Будьте осторожны, чтобы избежать ситуации, когда в расширительный бак попадет воздух, а не вода.Термостатический клапан того типа, который используется для тепловой защиты котла. Температурный зонд (вверху) крепится к корпусу котла, а клапан – слева на входе охлаждающего змеевика. Указаны Watts STS 20 s, но они взаимозаменяемы с клапаном Danfoss, показанным слева. Напорный бак для аварийной охлаждающей воды Минимальный напорный бак 200 л Подача холодной воды Не менее 2 м над верхней частью котла Медная труба 25 мм для обеспечения хорошего расхода Зонд термостатического клапана в котле Термостатический клапан Котел Медная труба для слива, также должна быть больше 16 мм для обеспечения хорошей скорости потока. Центральное отопление Новая Зеландия 15 из 53 августа 2011 г.

16 Расширительный бак для аварийной охлаждающей воды Подача холодной воды AAV Обратный клапан 200 л Предварительная зарядка расширительного бака 1 бар Медная труба 25 мм для обеспечения хорошего расхода Зонд термостатического клапана в котле Термостатический клапан Бойлер Медная труба для слива, также должен быть больше 16 мм для обеспечения хорошего расхода. Центральное отопление Новая Зеландия 16 из 53 августа 2011 г.

17 4 Установка Котел идеально подходит для установки в специально отведенном для этого помещении внутри или снаружи дома.Это обычно обеспечивает достаточное пространство для зазоров, которые необходимы для доступа для обслуживания, а также для обеспечения безопасности, а также место для буферного резервуара (ов) и другого вспомогательного оборудования. В идеале должен быть легкий доступ к складу сухой дровяной древесины, чтобы можно было легко дозаправить его в сырую погоду или в темное время суток. 4.1 Зазоры между котлом и дымоходом Котел DP35 отличается от других котлов DP и FD, поскольку он прошел испытания на минимальные зазоры. Дымоход 200 мм также прошел испытания и сертифицирован для использования в Новой Зеландии с зазором до 25 мм, который применяется ко всем установкам с этим дымоходом.Правила оформления распространяются на термочувствительные стены. Деревянный каркас с перегородкой – это термочувствительная стена. 4.2 Дымоход Poujoulat Дымоход Poujoulat 200 мм прошел испытания в соответствии с AS / NZS2918 и сертифицирован для использования в Новой Зеландии с зазором 25 мм, однако кронштейны, поставляемые с этой системой дымохода, обеспечивают зазор 50 мм. Это относится ко всем твердотопливным котельным установкам. Система дымохода представляет собой модульную систему, и необходимо следить за тем, чтобы не было никаких стыков между секциями внутри потолка, крыши или стены. DP35 Монтажные зазоры и сертификация Котел DP35 прошел испытания в Новой Зеландии в соответствии с AS / NZS 2918: 2001 , чтобы обеспечить сертифицированные минимальные расстояния от котла до ближайших термочувствительных поверхностей. Копия отчета об испытаниях предоставляется по запросу, если вам нужно показать управление зданием. (Ссылка CRL) Котел имеет изолированный корпус вокруг большей части котла, так как он предназначен для передачи тепла через систему горячего водоснабжения, а не путем излучения тепла. Приведены минимальные зазоры для термочувствительных стен, включая все, что находится на деревянном каркасе, например, гиб. Свободные зазоры можно уменьшить за счет использования тепловой защиты в соответствии с AS / NZS 2918 «Приборы для сжигания твердого топлива – Установка». Теплозащитный экран представляет собой что-то вроде барьера из металлического листа с зазором за ним 12 или 25 мм с зазором для вентиляции по краям теплозащитного экрана.Зазоры на приведенной ниже схеме DP35 можно еще больше уменьшить, используя коэффициенты зазоров, указанные в таблице ниже. Центральное отопление Новая Зеландия 17 из 53 августа 2011 г.

18 DP35 Минимальные зазоры для теплочувствительных стен и для обслуживания 230 мм 400 мм 500 мм 50 мм Доступ необходим с этой стороны к воздушным заслонкам и дверцам для удаления золы в задней части котла 500 мм 1860 мм 1580 мм Оставьте достаточно места спереди для откройте двери для чистки и заправки. Рекомендуется 1 метр 1000 мм DP25, DP45, DP75, DP95 Свободное пространство для установки Другие котлы DP, поставляемые Attack, не тестировались и должны использовать стандартные зазоры или теплозащиту, если теплочувствительные стены и потолки расположены слишком близко.Стандартные зазоры от приборов для сжигания твердого топлива NZS 2918 Обычно установка составляет 1,2 м от термочувствительной стены и 1,5 м от термочувствительного потолка, но их можно уменьшить, если не использовать термочувствительную стену или теплозащитный экран. Стены из деревянного каркаса с обшивкой из гибких материалов чувствительны к нагреванию, а стены из бетона или бетонных блоков – нет. В случае сомнений перед окончательной доработкой проекта проконсультируйтесь со строительным надзором, чтобы узнать, что им нравится. Центральное отопление Новой Зеландии 18 от 53 августа 2011 г.

19 4.2.3 Соблюдение минимальных зазоров для установки Метод A Стройте стены из материалов, не чувствительных к нагреванию, таких как бетонный блок, наклонная плита или металл. Метод B Используйте теплозащитный экран: Тепловой экран должен быть однослойным из непрерывного материала, например листовой стали или кирпичной кладки. При использовании тепловой защиты минимальное значение по умолчанию для теплочувствительной стены может быть уменьшено в соответствии с уровнем теплозащиты путем умножения 1,2 м на коэффициент зазора Минимальные зазоры для стен и потолков при использовании тепловой защиты в соответствии с AS / NZS 2918 Минимальный воздух зазор (мм) Коэффициент зазора Минимальное расстояние до стены (м) Минимальное расстояние до потолка (м) Однослойный Однослойный Два расположенных друг за другом слоя Теплозащитный экран должен иметь воздушные зазоры сверху и снизу, чтобы вентиляция охлаждала теплозащитный экран.Площадь дефлекторов должна составлять не менее половины поперечного сечения за щитком. Например, если он находится на расстоянии 12 мм от стены, площадь вентиляционного отверстия должна составлять 6 мм по всей длине. Если расстояние от прибора до верхнего потолка менее 1,5 м, необходимо установить теплозащитный экран и уменьшить зазор, умножив 1,5 м на коэффициенты зазора, указанные в таблице выше. Мы настоятельно рекомендуем оставить пространство не менее 500 мм с правой стороны котла, если смотреть спереди, чтобы обеспечить доступ для регулировки термостатического клапана, очистки теплообменника и дымохода Защита пола Установка на бетонный пол не требует дополнительной защиты .При установке на деревянный пол, несмотря на то, что тепло от котла не вызовет повреждений, мы рекомендуем использовать металлическую пластину под котлом и вокруг него, чтобы предотвратить риск возгорания из-за просыпанного пепла во время чистки или заправки. Эта пластина должна находиться под котлом и выходить наружу на 500 мм от котла или до стены, если она ближе. При установке на деревянный пол мы рекомендуем проконсультироваться с инженером-строителем, чтобы убедиться, что пол может выдержать вес котла. Центральное отопление Новой Зеландии 19 от 53 августа 2011 г.

20 4.3 Высота и конфигурация дымохода Тяга дымохода При работе на максимальной мощности котел должен иметь тягу дымохода 23 Па. Это можно проверить, вставив отверстие в вертикальной части дымохода и используя цифровой манометр или анализатор дымовых газов с измерением тяги. Для DP35 и 45 требуется как минимум: изолированный дымоход с внутренним диаметром 200 мм и высотой 5,8 м. Однако преобладают местные условия, и если требуется больше дымохода, его нужно добавлять до тех пор, пока не будет получено 23 Па · с. Диаметр и высота дымохода Центральное отопление Новая Зеландия рекомендует установить дымоход диаметром 200 мм на котлы Attack DP25, DP35 и DP45.Это больше, чем выходное отверстие дымохода с наружным диаметром 150 мм на котлах, поскольку дымоход 200 мм предпочтительнее для создания большей тяги при меньшей высоте дымохода. Минимальная высота дымохода для дымоходов диаметром 150 мм обычно составляет 7 м и более, что слишком много для одноэтажного дома, большинство установок которого находится в Новой Зеландии. Только в качестве ориентира, рекомендуемая высота дымохода для изолированного дымохода с внутренним диаметром 200 мм составляет 5,8 м над выходом из котла, но может потребоваться большая высота, если местные условия означают, что при такой высоте достигается недостаточная тяга. Для подключения дымохода к выходному отверстию 150 мм на задней панели котла необходимо заказать переходник. В дымоходе всегда должна быть достаточная тяга, и дымовой газ должен выводиться в атмосферу во всех возможных условиях эксплуатации. Для оптимальной работы котла высота дымохода должна соответствовать используемой площади поперечного сечения. На осадку влияют сечение дымохода, высота и шероховатость внутренней стены, а также местные ветровые условия. К тому же дымоходу нельзя подключать другой прибор.При использовании других дымоходов диаметр дымохода не должен быть меньше отверстия на котле. Центральное отопление Новая Зеландия 20 из 53 августа 2011 г.

21 Дымоход также должен быть спроектирован таким образом, чтобы обеспечить легкий доступ для очистки. Лучший способ сделать это – использовать тройник на задней части котла, как показано на рисунке справа. В этом случае дымоход имеет съемную заглушку внизу, позволяющую производить очистку снизу, и есть слив конденсата, хотя он не используется на этом рисунке. По возможности следует избегать горизонтальных участков и изгибов. Если необходимо использовать секцию горизонтального дымохода, она должна быть как можно короче и легко доступна для очистки. Дымоход можно собрать, используя комбинацию следующих частей. Обозначает детали, используемые для стандартной конфигурации, показанной в данном руководстве. Сюда не входят детали для прохождения потолка и крыши. Детали Poujoulat Therminox Описание Номер детали: 130 мм Номер детали: 200 мм Прямой изгиб 950 мм Центральное отопление Новая Зеландия 21 из 53 августа 2011 г.

22 Тройник 90º Переходник от 150 мм до 200 мм Сливная пробка Крышка от дождя Настенный кронштейн Центральное отопление Новая Зеландия 22 из 53 августа 2011 г.

23 Выдвижные кронштейны для настенного кронштейна, мм Потолочная плита Центральное отопление Новая Зеландия 23 из 53 августа 2011 г.

24 4.4 Гидравлические соединения Подводящие и обратные трубопроводы рядом с котлом, между котлом и термостатическим клапаном, а также с буферным баком, если они монтируются, должны быть выполнены из меди. Выход охлаждающего змеевика Вход охлаждающего змеевика Входное соединение Подача: DP25,35 DP45,75,95 Возврат: DP25,35 DP45,75,95 Точка наполнения и слива Подача охлаждающей воды Вход охлаждающей воды Выход охлаждающей воды Размер 1 ½ наружная резьба BSP 2 наружная резьба BSP 1 1/2 наружная резьба BSP 2 наружная резьба BSP 1/2 наружная резьба BSP Зависит от площадки. Требуется питание от сети или бак. ½ наружная резьба BSP ½ наружная резьба BSP Слив охлаждающей воды в зависимости от места установки Размер слива для выхода воды из охлаждающего змеевика в значительной степени зависит от расхода охлаждающей воды.Возврат Наполнение и слив Подключения охлаждающей воды Трубопроводы к котлу должны быть выполнены из меди на расстоянии не более 2 м от котла, чтобы предотвратить тепловое повреждение подводящих труб. (Не пластиковая / алюминиевая композитная труба, как показано на рисунках в данном руководстве.) Любой изолирующий клапан между источником воды и термостатическим клапаном должен быть зафиксирован открытым, чтобы предотвратить случайное перекрытие охлаждающей воды. Центральное отопление Новая Зеландия 24 из 53 августа 2011 г.

25 Система охлаждения должна работать, когда нет электричества, что означает, что если в здании используется нагнетательный насос для воды из скважины, необходимо будет использовать напорный бак с шариковым краном или другое устройство, обеспечивающее постоянную подачу охлаждающей воды.Если выбран этот метод, мы рекомендуем напорный бак объемом не менее 200 литров. (Термостатический клапан, управляющий заслонкой впуска воздуха, должен быть настроен на закрытие при высоких температурах, в противном случае котлу потребуется много охлаждающей воды в случае сбоя в электросети.) Старайтесь не прокладывать трубы охлаждающей воды над люком для очистки, поскольку это затрудняет уборку. Выход охлаждающего змеевика Термостатический клапан Температурный зонд Вход охлаждающего змеевика Люк для очистки Следует предусмотреть слив на случай перегрева котла и срабатывания охлаждающего клапана.Если подача воды в охлаждающий контур ненадежна, может использоваться открытая вентилируемая система. На котле должны быть установлены клапан сброса давления 3 бара Hydronic Group A, манометр и AAV. Запорный клапан не должен быть установлен между котлом и PRV. Соединения с Regumat (не входит в комплект поставки котла) Regumat подключается к подающей и обратной линии котла и находится между котлом и буферной емкостью или нагрузкой. Центральное отопление Новая Зеландия 25 из 53 августа 2011

26 Регулировка термостатического клапана Датчик термостатического клапана Насосная станция поддержания температуры котла Oventroppe Regumat.Датчики температуры также являются рукоятками для поворота запорных клапанов, встроенных в блок Regumat. На подающей стороне также имеется обратный обратный клапан. Термостатический клапан должен быть установлен на 6. Обратный поток котла 4.5 Буферные баки Теплоизоляция Буферные баки Attack поставляются со съемной изоляцией из пенополиуретана толщиной 100 мм с кожухом из кожзаменителя. Защита от коррозии Поскольку буферный бак является частью системы центрального отопления и из стали, необходимо правильно дозировать воду в системе с подходящим антикоррозионным ингибитором, таким как Fernox. Эту защиту от коррозии следует проверять ежегодно и соответственно обслуживать. Мы рекомендуем использовать Fernox CH-3, выпускаемый в 25-литровых контейнерах. Это должно быть дозировано в 1% растворе. (10 литров CH-3 на каждые 1000 литров объема системы) Рекомендуется устанавливать буферный резервуар с запорными клапанами, чтобы не было необходимости сливать буферный резервуар с его ингибитором коррозии, если необходимо провести работы на других частях системы. система. Центральное отопление Новой Зеландии 26 от 53 августа 2011 г.

27 4.5.3 Подключение к котлу и нагрузке Установите буферную емкость на пол как можно ближе к котлу. Ставим утеплитель. Подключите отопительный контур к входам и выходам в зависимости от распределения температуры в баке. Установите воздушный клапан в самой высокой точке резервуара и изолируйте все соединения труб. Убедитесь, что система отопления имеет правильное расширение, допускаемое либо за счет открытого выпуска воздуха, либо за счет расширительного бака и клапана сброса давления, не превышающего 3 бар. NB: Несоблюдение правил расширения может привести к повреждению и / или травмам.Чтобы обеспечить максимальную производительность буферного резервуара, его необходимо подключить к водопроводу в соответствии со схемой ниже. Отвод тепла к отоплению должен быть как можно выше, чтобы использовать все имеющееся тепло. Поток из бойлера высокий, чтобы избежать слишком сильного перемешивания, но не должен быть наверху, так как горячая вода будет подниматься. Биметаллические датчики температуры для отображения температуры на разных уровнях в резервуаре. Вода расслаивается, когда горячая вода поднимается вверх. Возврат в бойлер должен быть как можно ниже, чтобы использовать весь бак. Возвращение из системы отопления или датчики температуры в буферном баке ГВС. Также полезно разместить датчики температуры на разной высоте на баке, чтобы пользователь мог определить, сколько тепла хранится.Только наличие датчиков вверху и внизу не дает полной картины из-за стратификации. Датчик в верхней части резервуара показывает температуру только в центральном отоплении Новой Зеландии 27 от 53 августа 2011 г.

28 на самом верху, тогда как одна треть вниз говорит вам, что вся вода выше этого датчика находится по крайней мере на уровне температура указана на манометре. На картинке ниже третий нижний датчик показывает, что бак на этой высоте горячий, нижний датчик – что внизу холодный.Таким образом, пользователь знает, что резервуар горячий как минимум на две трети вниз. Используются биметаллические датчики, для которых требуется установка температурных карманов или колодцев в резервуаре в соответствующие отверстия для датчиков температуры. Бак должен быть расположен так, чтобы были видны датчики температуры. Когда котел работает, датчики температуры на Regumat показывают: 1. Температура подачи такая же, как и в верхней части резервуара. 2. Датчик температуры обратной линии показывает установленную температуру Regumat, обычно около 60ºC, пока нижняя часть резервуара не превысит это значение, а затем датчик температуры возврата покажет температуру на дне буферного резервуара.Эта информация действительна только в том случае, если циркуляционный насос работает и перекачивает воду через Regumat и через буферный резервуар. Размеры буферного резервуара Размер и высота соединений см. В приложении. Технические данные Тип Блоки AK500 * AK800 AK1000 * AS500 * AS800 * AS1000 * Объем, литры Макс. Рабочая температура ºC 100 Макс. Рабочее давление, бар 3 Площадь теплообменника м 2 н / н / д Изоляция (полиуретан) мм 100 Диаметр с изоляцией мм Диаметр бака мм Высота мм Высота наклона мм * Доступно только по специальному заказу Гарантия Гарантия на буферные баки недействительна, если используется недостаточный ингибитор коррозии или если расширительные баки слишком малы.4.6 Электрические соединения Котел имеет систему управления и вентилятор, а также работает с первичным циркуляционным насосом. Для этого требуется питание 230 В переменного тока, 50 Гц. Центральное отопление Новая Зеландия 28 из 53 августа 2011

29 Подключения: 1. Электроснабжение котла. 2. Питание от котла к циркуляционному насосу, управляемому котлом. 3. Вытяжной вентилятор подключается к разъему на задней панели котла. Подключение электропитания к котлу. Электроэнергия должна подаваться через разъединитель, расположенный рядом с котлом.Максимальная потребляемая мощность: 50 Вт + мощность насоса, обычно 100 Вт. Размер силового выключателя: 4A. Котел поставляется с вилкой европейского типа, которую необходимо заменить. Сетевое питание подключается за панелью управления; см. фото ниже. Подключение к циркуляционному насосу В качестве основного средства поддержания котла в тепле насос управляется от котла и работает только при температуре выше 65ºC. В идеале в установке будет использоваться насос Regumat в качестве основного средства циркуляции через котел. Подключения насоса выполняются к соединительному блоку за панелью управления, как показано на фото ниже. Подключение к вытяжному вентилятору. Вентилятор подключается к разъему, расположенному на задней стороне котла, как показано ниже.Перед установкой на котел убедитесь, что вентилятор может двигаться свободно. Центральное отопление Новая Зеландия 29 из 53 августа 2011 г.

30 Никакие электрические соединения или электрические части, включая насос, не должны находиться под дымоходом, так как существует значительный риск утечки конденсата из дымохода в какой-то момент срока службы системы. . Все кабели следует проложить и закрепить так, чтобы избежать контакта с горячими частями котла. Задняя часть котла не защищена изоляцией и является самой горячей частью.Все электрические соединения должны выполняться в соответствии с действующими электротехническими правилами. 4.7 Воздух для горения Газификационный котел Attack DP представляет собой дымовой котел с открытым вентилятором, который требует постоянной вентиляции для помещения, в котором он находится. Нет никаких рекомендаций Новой Зеландии относительно области необходимой постоянной вентиляции, поэтому мы рекомендуем использовать правительство Великобритании руководство по этому вопросу. Следует отметить, что указанные размеры относятся к общей открытой или свободной площади вентиляционного отверстия, что означает, что вентиляционное отверстие с сеткой или жалюзи должно быть больше, чтобы учесть площадь, заблокированную сеткой или жалюзи.Котел Общая площадь вентиляционного отверстия (мм 2) Минимальный размер квадратного вентиляционного отверстия (мм) Минимальный диаметр круглого вентиляционного отверстия (мм) DP25 11, DP35 16, DP45 22, DP75 38, DP95 49, Даже при оптимальных условиях неизбежно появление дыма. выйдет из котла при открытой дверце котла. Следовательно, котел следует размещать в таком месте, где это не будет проблемой, и помимо обеспечения вентиляции для воздуха для горения рекомендуется обеспечить вентиляцию для удаления дыма. Центральное отопление Новая Зеландия 30 из 53 августа 2011 г.

31 Этого можно добиться, установив вентиляцию как на высоком, так и на низком уровне в помещении, где расположен котел.В идеале котел следует установить в специально отведенном для этого помещении внутри или снаружи дома с соответствующей вентиляцией для горения и задымлением. 5 Ввод в эксплуатацию 5.1 Перед первым запуском котла Заполните и продуйте систему Как можно больше удалите воздух из системы, когда котел заработает, будет двигаться много тепла, и он не остановится в спешке, если вы найдете вас есть шлюзы! Хорошая идея – запустить насос напрямую, если вы можете циркулировать воду по системе и помогать очищать ее от воздуха.В холодном состоянии рекомендуется создать в системе давление до 1 бар. При первом запуске в системе может быть воздух, что приведет к увеличению давления, когда система начнет нагреваться. Продолжайте продувать систему, чтобы вода не терялась из-за избыточного давления. Настройте Regumat на «Проверка термостатического клапана». Проверьте работу термостатического клапана охлаждения котла и слейте воду, нажав красную кнопку на клапане. Убедитесь, что вода сливается правильно, когда устанавливается полный поток.Центральное отопление, Новая Зеландия 31 из 53 августа 2011 г.

32 5.1.3 Регулировка заслонок Не соблюдайте инструкции на задней стороне котла: ослабьте стопорные винты и полностью вдавите обе заслонки и зафиксируйте их в этом положении. Заслонка первичного воздуха Заслонка вторичного воздуха Заслонка отсечки основного воздуха, управляемая термостатическим клапаном на тиопе Керамический зольник должен быть задвинут назад, чтобы не было зазора сзади котла. Проверить положение керамического зольника. Проверить, чтобы керамический зольник находился в нижняя камера сгорания плотно прижата к задней части котла, чтобы не было зазора и чтобы две половинки соприкасались посередине. Они могут сместиться во время транспортировки и позволить дымовым газам выйти из котла без передачи тепла в водяную рубашку. Это может вызвать чрезмерную температуру дымовых газов и отказ вентилятора, см. Рисунок выше. Центральное отопление Новая Зеландия 32 из 53 августа 2011 г.

33 5.2 Розжиг котла Первый пуск котла является частью процедуры ввода в эксплуатацию, во время которой вам необходимо проверить работоспособность основных компонентов и настроить термостатический клапан.Загрузите котел, как описано в следующем разделе «Работа котла». Рекомендуется сначала использовать только половинную нагрузку, чтобы, если котел необходимо остановить для внесения каких-либо изменений, он быстро перегорел. Во время первых одного или двух обжигов краска может выгореть изнутри бункера, это нормально. Что нужно проверить во время первого розжига 1. Убедитесь, что вентилятор работает 2. Убедитесь, что насос запускается, когда котел разогревается до 65 ° C. 3. Когда насос запустится, убедитесь, что теплая вода отводится обратно в котел из Regumat. 4. Следите за показаниями манометра в системе. Настройка термостатического регулятора воздушной заслонки. Это очень важно, так как предотвращает чрезмерное нагревание котлом в случае отключения электроэнергии. Центральное отопление Новая Зеландия 33 от 53 августа 2011 г.

34 Принцип действия воздушной заслонки в задней части котла заключается в том, что она должна полностью закрываться при температуре от 85 до 90 ° C. Это необходимо подтвердить во время ввода в эксплуатацию, прогрев котел до 90 ° C, чтобы убедиться, что заслонка закрыта при этой температуре.Регулировка термостатического клапана достигается сначала путем удлинения и укорачивания цепи между рычагом термостатического клапана и воздушной заслонкой, а затем путем поворота верхней части клапана так, чтобы он закрывался, когда котел достигает 90ºC или более низкого значения, если выбрано. Термостатический клапан с рычагом в правильном положении показан ниже. Рычаг находится более или менее горизонтально, когда котел не используется. Воздушная заслонка примерно в выключенном положении котла. Цепочка под клапаном ни к чему не прикреплена. Центральное отопление Новая Зеландия 34 из 53 августа 2011 г.

35 Важно убедиться, что заслонка закрывается правильно, и, если необходимо, нагружайте заслонку, если есть сомнения, что она всегда будет закрываться.Как только клапан будет установлен в правильное положение, привяжите цепь к рым-болту в задней части котла, чтобы цепь всегда была правильной длины, и снимите верхнюю часть клапана, чтобы никто не мог изменить положение клапана. отключение температуры дымовых газов Для предотвращения включения насоса после того, как в котле закончилось топливо, необходимо установить температуру дымовых газов, ниже которой система управления будет знать, что сгорание завершено. Если установить слишком высокое значение, котел может отключиться до того, как топливо сгорит.Если он установлен слишком низким, насос будет продолжать работать еще долго после того, как котел сгорел. Температура, которая подходит для большинства людей, составляет 100 C. Ее можно установить, повернув небольшую ручку в нижнем левом углу панели управления с символом дома и термометра под ней. (Эту ручку также можно использовать для настройки датчика температуры в помещении, отсюда и символы.) Чтобы отрегулировать температуру, поверните ручку, и дисплей мгновенно изменится и отобразит настройку. После завершения настройки дисплей вернется к температуре подачи через короткий промежуток времени. Установка других сервисных параметров. Существует множество других параметров, управляющих такими вещами, как температура включения насоса и т. Д., К которым можно получить доступ, удерживая кнопку OK в течение 3 секунд.Изменение служебных параметров 1. Удерживайте кнопку OK в течение 3 секунд 2. Просмотрите параметры с помощью кнопок +/- 3. Нажмите OK, чтобы выбрать параметр, который нужно изменить 4. Измените значение с помощью кнопок +/- 5. Подтвердите, нажав OK 6. Для выхода используйте +/-, чтобы найти КОНЕЦ, а затем нажмите OK. Полный список параметров и их функции можно найти в Приложении к руководству, прилагаемому к котлу. Это документ формата A5, отдельный от руководства. Центральное отопление Новая Зеландия 35 из 53 августа 2011

36 6 Работа котла 6.1 Топливо для отопления. Многие предполагаемые проблемы с котлом вызваны влажными дровами. Чтобы убедиться, что древесина составляет менее 20%, бревно следует расколоть и проверить содержание влаги, воткнув штыри влагомера со стороны раскола в древесину, которая ранее находилась в середине бревна. Этот котел предназначен только для сжигания необработанного, сухого древесного топлива, предпочтительно колотых дров с низким содержанием влаги, от 12% до 20%. Другие виды топлива, такие как уголь или обработанная древесина, могут повредить котел, вызвать коррозию и являются более загрязняющими, чем древесина.Топливо с более высоким содержанием влаги не будет правильно газифицироваться, что приведет к снижению эффективности и тепловой мощности, а также к образованию креозота. Допускаются опилки и щепа в небольших количествах, но они не должны блокировать воздушные пространства между дровами. В идеале топливо должно быть почти такой же длины, как и основная камера сгорания, и разделено, чтобы минимизировать, но не блокировать воздушные зазоры и обеспечить большую площадь поверхности топлива Панель управления DP Profi Кнопка включения / выключения питания Показывает температуру потока котла, (по умолчанию) , а также заданное значение котла, заданное значение дымовых газов и температура дымовых газов Контрольная лампа отсутствия топлива Ручка заданного значения датчика температуры дымовых газов Индикатор работы насоса Кнопка остановки останавливает вентилятор Кнопка запуска запускает вентилятор Регулировка температуры подачи Центральное отопление Новая Зеландия 36 из 53 августа 2011

37 Индикация Индикатор отсутствия топлива мигает, а насос и вентилятор останавливаются во время фазы запуска.Световой индикатор отсутствия топлива показывает, что температура дымовых газов ниже установленного уровня, и что котел остановится по прошествии дополнительного установленного времени. (По умолчанию 30 минут) Если температура дымовых газов не достигает установленной температуры после установленного времени запуска, этот индикатор мигает, и котел останавливается. Снижение заданной температуры дымовых газов может снова запустить котел, если он сжигает топливо. Котел остановится по истечении установленного времени, если огонь не разожжен и температура дымовых газов не повысится. Информация, отображаемая на дисплее Пример Темп. Котла (по умолчанию) 77> Уставка котла C 80> Уставка дымовых газов 100 c> Фактическая температура дымовых газов 180> Конец нажмите OK для выхода из меню Конец Чтобы увидеть другие температуры, кроме температуры котла, нажмите OK и используйте кнопки и.Для выхода перейдите в Конец и нажмите ОК. Центральное отопление Новая Зеландия 37 из 53 августа 2011

38 6.1.3 Включение котла Если горит оранжевый свет, указывающий на отсутствие топлива, выключите котел и снова включите его выключателем питания. Затем убедитесь, что вентилятор работает. Важно не блокировать прорезь в нижней части первичной камеры сгорания, поскольку именно здесь газ течет во вторую нижнюю камеру сгорания. Оставьте зазор от 20 до 40 мм, чтобы воздух мог проходить через щель в нижней части первичной камеры сгорания.Огонь следует разводить с помощью разжигателя огня, такого как газета или зажигалки, с растопкой и затем с помощью основного древесного топлива. Здесь загружена только задняя половина камеры. Это типичные дрова из киви, форма которых не лучшая для загрузки максимального объема дров и минимизации воздушных зазоров. Для процесса газификации необходимы воздушные зазоры, но большие воздушные зазоры означают, что за один раз загружается меньше топлива. Центральное отопление, Новая Зеландия 38 из 53 августа 2011 г.

39 Перед зажиганием необходимо вытащить ручку топливной заслонки в передней части котла, которая открывает отверстие в задней части камеры сгорания, позволяющее дыму идти прямо в дымоход.Как только огонь потухнет, его следует снова закрыть. Если оставить лючок топливного бака открытой, большая часть тепла уйдет в дымоход, а не в систему отопления. Это также может повредить вентилятор внутреннего сгорания. Верхний люк для очистки удален, чтобы показать, что находится внутри задней части котла. Обычно это закрыто. Огонь можно разжечь спичками или паяльной лампой для более быстрого розжига. Этот огонь проходит после 5-секундного взрыва паяльной лампы в центр огня. Когда начинается пожар, в дымоходе образуется конденсат, который испаряется, когда дымоход нагревается.С изолированным дымоходом это происходит намного быстрее. Этот конденсат может изначально вытекать из дымохода, если есть какие-либо негерметичные части. Не забудьте закрыть топливную заслонку, как только начнется пожар. Центральное отопление Новая Зеландия 39 от 53 августа 2011 г.

40 Как только огонь утихнет, растопка и бумага сгорают, оставляя место для заправки топлива. Открытие дверцы во время горения Если хотите Чтобы заглянуть в первичную камеру сгорания или залить больше топлива, сначала откройте топливную заслонку и оставьте на 15 секунд, прежде чем открыть дверцу, затем оставить на 10 секунд и, наконец, открыть дверцу очень медленно. Поспешность этого процесса приведет к выходу значительного количества дыма из двери. Не забудьте после этого снова закрыть заслонку, нажав на ручку. Котел не следует использовать в течение длительного времени при мощности ниже 50%, так как это приведет к увеличению накопления креозота и сажи. Это произойдет, если топливо загружено, когда система уже горячая и нет нагрузки, воздушная заслонка закроется, и мощность будет снижена. Ежедневная работа Ключевой вопрос – как часто запускать котел и сколько топлива нужно заливать. в? На самом деле, это будет различаться для каждого пользователя в зависимости от теплопотерь в доме и количества используемой горячей воды (при нагреве от котла), времени в доме и температуры в помещении, установленной на термостатах.Больше любого из этих факторов означает, что нужно сжечь больше топлива. Один из самых больших факторов, потеря тепла, находится вне контроля пользователей, поскольку он в значительной степени зависит от температуры наружного воздуха и уровней изоляции дома, которые не часто меняются. Решение о том, перезагружать ли котел и производить больше тепла, зависит от: Какова вероятная тепловая нагрузка в ближайшем будущем? Во многом зависит от погоды и от того, будет ли отопление включено или нет. Сколько тепла уже хранится в буферной емкости? Если пользователь считает, что в буферном баке достаточно тепла для удовлетворения нагрузки в будущем, то нагрев больше не требуется.Пользователь должен будет узнать свою систему и узнать, сколько тепла ему нужно для удовлетворения немедленного спроса. Большая емкость буферного бака позволяет хранить больше тепла и с большей погрешностью. Самая холодная часть дня – непосредственно перед рассветом и после него, и обычно системы центрального отопления потребляют больше всего тепла. Поэтому было бы неплохо знать, что будет холодно. Центральное отопление Новая Зеландия 40 от 53 августа 2011 г.

Топливный бак 100% обвязанный, заправочные баки

Система заправочных баков, состоящая из бака и насосного агрегата, предназначенная для безопасной подачи топлива; Резервуар представляет собой горизонтальный цилиндрический резервуар, изготовленный с использованием пластин корпуса и выпуклых концов из углеродистой стали качества S 235 JR в соответствии с UNI EN 10025, водонепроницаемой электросварной (процесс дуговой сварки под флюсом), снабженный стабилизаторами поперечной устойчивости, загрунтованный слой предотвращения ржавчины и законченный слоем краски.
Доступные объемы (в литрах) : 490, 1000, 1300, 2400, 3000, 5000, 6000, 7000, 9000, 10.000, 12.000, 15.000, 20.000.

Технические характеристики:

1. Цистерны:

Горизонтальные цилиндрические резервуары, изготовленные с использованием пластин корпуса и выпуклых концов из углеродистой стали качества S235JR в соответствии с UNI EN 10025, водонепроницаемые электросварные (процесс дуговой сварки под флюсом), снабженные стабилизаторами поперечной устойчивости, загрунтованные антикоррозийным слоем и закончил слоем зеленой краски.Емкости поставляются испытанными под давлением и готовыми к эксплуатации.

Цистерны комплектуются:

• Люк Ø 400 мм в комплекте с масляной прокладкой и плотно привинченной крышкой.
• 3-дюймовая запирающаяся быстроразъемная крышка.
• Механический клапан предотвращения переполнения, откалиброванный для прерывания потока топлива при 90% геометрической емкости бака.
• Вентиляционное устройство с сеткой пламегасителя.
• Механический поплавковый указатель содержимого резервуара с планетарной передачей, регулируемая шкала в см.
• Точка слива резервуара с защитной крышкой для текущего обслуживания и очистки.
• Точка всасывания с обратным клапаном, сетчатым фильтром и шаровым клапаном.
• Точка эквипотенциального заземления.

2. Резервуар:

Самонесущая опорная рама из листов углеродистой стали, предназначенная для крепления к нижним опорам резервуара; его можно разместить на любом типе поверхности (даже при постоянной установке).
Вторичные защитные оболочки предназначены для удержания не менее 100% объема топлива, на которое рассчитан резервуар.
Он поставляется в комплекте с подъемными пластинами, точкой подключения заземления, сливной пробкой для текущего обслуживания и очистки и 4 корпусами, подходящими для крепления стоек кровельной системы. Он полностью загрунтован антикоррозийным слоем и покрыт слоем зеленой краски. Начиная с модели 5000 л, умывальники оснащены нескользящими ступенями и поручнями для облегчения доступа к люкам.

3. Кровля:

Кровельная система для защиты от погодных условий, состоящая из прочного оцинкованного стального каркаса, на котором закреплен самонесущий оцинкованный трапециевидный металлический лист; он сконструирован так, чтобы его можно было легко и быстро установить и прикрутить к топливному баку.

4. Шкаф раздаточный – характеристики:

• Металлический шкаф с порошковым покрытием, запеченный в духовке, с замком.
• Коммутатор , содержащийся в специальной коробке защиты IP 55, включая двухпозиционный переключатель, аварийную кнопку и выключатель насоса минимального уровня.
• Самовсасывающий пластинчатый электродвигатель , электронасос , , расход 50-70-90 л / мин . , Встроенный байпасный клапан, линейный сетчатый фильтр, установленный на однофазный двигатель 230 В переменного тока или 400 В переменного тока трехфазный двигатель (также доступен в версии с ручным управлением TFM). Насосы состоят из чугунного корпуса, ротора из спеченной стали и лопастей из ацеталевой смолы, торцевых уплотнений.Степень защиты: IP55.
• Механический счетчик топлива с качающимся диском , предназначен только для некоммерческого использования, механическое считывающее устройство с вращающимися колесами, промежуточные итоги могут быть обнулены и прогрессивный общий счетчик. Точность +/- 1% диапазона расхода после калибровки. Повторяемость 0,2%, максимальное рабочее давление 10 бар.
• 4 м резиновый шланг для масла и дизельного топлива.
• Топливный автомат , форсунка .

Шкафы заправочные – модели и комплектации:

• TF / 50: Раздаточный металлический шкаф , с моторным насосом 230/400 В, расход 50 л / мин.
• TF / 70 : Раздаточный металлический шкаф , , оборудованный моторным насосом 230/400 В, расход 70 л / мин.
• TF / 90 : Раздаточный металлический шкаф , , оборудованный моторным насосом 230/400 В, расход 90 л / мин.
• TF / BATTERY : Металлический раздаточный шкаф с моторным насосом на 12 или 24 В, расход 50-60 л / мин
• TF / M : – Раздаточный металлический шкаф , , оборудованный ручным роторным насосом, 4-метровым шлангом для масла и дизельного топлива, размер 3/4 ”, укомплектованный ручным топливным соплом, стринером и обратным клапаном .

ТРК – модели:

• TF / QUANTIUM : ТРК промышленного типа, компактная конструкция, островная, с крюком для шланга, поршневой счетчик со встроенным пульсометром, электронный калькулятор с ЖК-дисплеем, пластинчато-роторный всасывающий насос, расход от 40 до 130 л / мин , резиновый шланг, автоматическая насадка, устойчивые к коррозии шасси и панели. Сертификат ЕС и соответствие метрическим стандартам. Пропускная способность от 50 до 130 л / мин.
• TF / Eco : ТРК промышленного типа, электронная или механическая головка, роторно-лопастной всасывающий насос, расход 70 л / мин, резиновый шланг, автоматическая форсунка, коррозионно-стойкое шасси и панели.Однофазный или трехфазный двигатель сертифицирован ATEX в соответствии с европейской директивой Atex 94/9 / CE. Сертифицирован и одобрен ЕС для топлива класса C.
• TF / Fimac : ТРК промышленного типа, электронная или механическая головка, роторно-лопастной всасывающий насос, производительность от 50 до 120 л / мин, резиновый шланг, автоматическая форсунка, коррозионно-стойкое шасси и панели. Однофазный или трехфазный двигатель сертифицирован ATEX в соответствии с европейской директивой Atex 94/9 / CE. Сертифицирован ЕС, соответствует метрическим требованиям и одобрен для топлива класса C.
• TF / GLM-M : Прочный и надежный дозатор механического типа для некоммерческого использования; эксклюзивная привлекательная форма, высокая эффективность и неприхотливый дизайн. Расход 70 – 90 л / мин.
• TF / Cubo 50-70 : Дозирующие устройства Cube 50-70, состоящие из самонесущей металлической рамы с порошковым напылением и самовсасывающего лопастного электродвигателя, соединенного с электродвигателем 230 В – 50 Гц расход 56-70 л / мин., включая перепускной клапан, сетчатый фильтр, механический некоммерческий топливный счетчик, 4-метровый шланг для масла и дизельного топлива и автоматическую форсунку.

ТРК со встроенными системами контроля топлива – модели:

• TF / GLM-C : прочный и надежный диспенсер для некоммерческого использования; эксклюзивная привлекательная форма, высокая эффективность и неприхотливый дизайн. Оснащен электронной головкой и калькулятором, системой MC box, многопользовательской системой (до 80 пользователей / ключей), которая позволяет контролировать операции заправки и контролировать расход топлива. Он может эксплуатироваться только уполномоченным персоналом, имеющим коды пользователя и магнитные ключи. Общее потребление на каждого пользователя регистрируется непосредственно в электронной системе, которая может хранить данные о последних 200 операциях. Доступно специальное программное обеспечение для печати отчетов о заправках и индивидуальных пользовательских сводок.
• TF / GLM-E : прочный и надежный диспенсер для некоммерческого использования; эксклюзивная привлекательная форма, высокая эффективность и неприхотливый дизайн. Оснащен электронной головкой и калькулятором, электронной системой FM, многопользовательской системой (до 120 пользователей / ключей), которая позволяет контролировать операции заправки и контролировать расход топлива.Он может эксплуатироваться только уполномоченным персоналом, имеющим коды пользователя и магнитные ключи. Общее потребление на каждого пользователя регистрируется непосредственно в электронной системе, которая может хранить данные о последних 200 операциях. Доступно специальное программное обеспечение для печати отчетов о заправках и индивидуальных пользовательских сводок.
• CVTV : Интегрированный блок, который состоит из ТРК со встроенной системой управления заправкой.Он основан на дозаторе TF / Eco, на котором установлена ​​on-line система Amico 2002 TAG или система Emiltouch.
• TF / SS-FM : ТРК с многопользовательской панелью. Расход от 70 л / мин (SS 70 FM) до 90 л / мин (SS 100 FM).

Опция – Системы контроля, мониторинга и управления заправкой автопарка:
Системы управления топливом предназначены для эффективного измерения, контроля и управления использованием топлива в парке компаний.Они обычно используются для автопарков, строительных машин и оборудования, а также для любых транспортных средств, для работы которых требуется топливо. Они представляют собой законченные и экономичные системы для непрерывного мониторинга и отслеживания запасов топлива, закупок топлива и распределения топлива. Эта информация может храниться и обрабатываться с помощью специальных программных систем, которые позволяют контролировать потребление, анализ затрат и налоговый учет закупок топлива.

• EMILTOUCH : Полностью интегрированная высокотехнологичная система управления топливом на базе операционной системы Windows; он состоит из модуля сенсорного экрана, дисплея 8 дюймов, считывателя тегов, модуля GPRS, платы ввода-вывода и модуля питания.Система предназначена для подключения по LAN, GPRS, а также для загрузки данных по TAG.
• AMICO 2002 : AMICO 2002 – система управления топливом, доступная в двух моделях: Amico 2002 CARD и Amico 2002 TAG; каждый из них также разделен на следующие версии: Basic – Cable Connection – Online. Amico 2002 CARD снабжена смарт-картами, содержащими микрочип с интегральной схемой, способной обрабатывать и хранить тысячи электронных данных.Передача данных осуществляется контактным считывателем. AMICO 2002 TAG разработан для работы с ключами доступа, которые представляют собой программируемые метки бесконтактных ключей RFID, которые связываются с системой, просто поднося их к считывателю радиочастотной идентификации. Благодаря своим особым характеристикам он обеспечивает оптимальную надежность даже в очень грязной и пыльной среде.
• MC BOX, Электронная панель управления: Система MC состоит из многопользовательской панели, специального программного обеспечения и ряда принадлежностей для экспорта данных на ПК.Полная система, позволяющая контролировать расход топлива. Опционально, поскольку оно встроено в дозатор GLM-C.

Принадлежности:

• OCIO : Система непрерывного контроля уровня топлива внутри резервуаров (включая подземные резервуары). Система предназначена для определения статического давления, создаваемого высотой жидкости, с помощью шланга, погруженного в резервуар до дна; блок управления, снабженный специальным программным обеспечением, может отображать уровень топлива или объем топлива.Блок управления позволяет задавать форму и размеры резервуара, сигнализацию уровня, индикацию уровня, единицы измерения и калибровать оборудование.
• ES-LEVEL : Высокоточный магнитострикционный модульный указатель уровня, позволяющий непрерывно контролировать уровень топлива в баках. Он предназначен для использования в качестве уровнемера, реле уровня и датчика уровня; кроме того, он может быть снабжен другими функциями, такими как датчик воды и индикатор уровня воды, акустическая и яркая сигнализация и датчики температуры.Доступен также в версии ATEX.
• TANK BOX : Металлический ящик, состоящий из стального каркаса, выполненного из квадратных профилей и облицованного трапециевидным самонесущим оцинкованным листом. Имеет ключевой замок, двухстворчатую распашную дверь и вентиляционные решетки. Скатная крыша для лучшей водонепроницаемости и защиты от ветра. Очень простой и быстрый монтаж.
• БАРАБАНЫ ДЛЯ ШЛАНГА : Барабан для шланга с ручной или пружинной перемоткой. Нержавеющая сталь серии AISI 304 или окрашенная углеродистая сталь при производстве рам, дисков, барабанов и компонентов; они разработаны, чтобы свести к минимуму техническое обслуживание и замену деталей из-за коррозии. Наш ассортимент катушек для шлангов отражает различные требования к установке и производительности. Они могут быть оснащены несколькими аксессуарами, такими как стопоры, шарниры, роликовые направляющие и прокладки.
• ФИЛЬТРЫ: Широкий ассортимент фильтрующих устройств для превосходной защиты от встроенной фильтрации. Они предназначены для удаления воды и грязи из топлива. В зависимости от типа выбранного картриджа эти системы могут использоваться в качестве фильтров (для удаления твердых частиц), абсорбционных фильтров (для уменьшения содержания свободной и эмульгированной воды путем абсорбции) и фильтра-сепаратора (для удаления воды из топлива путем физического разделения).
• КОНТЕЙНЕР МАСЛЯНОГО ТОПЛИВА: Металлический ящик-контейнер, предназначенный для хранения и обращения с дизельным топливом и смазочными материалами. Они имеют одобрение министерства внутренних дел Италии для легковоспламеняющихся жидкостей класса C и имеют максимальную емкость хранения 9000 литров.
