Печь Булерьян для отопления гаража: принцип работы, характеристики

Содержание

1. Печь Булерьян для гаража принцип и особенности ее работы
2. Особенности отопления гаража данной печью
3. Несколько слов об установке печи в гараже
4. Где лучше всего расположить печь?
5. Правила установки и расположение дымохода

В зимнее время гаражные помещения нуждаются в постоянном и достаточно хорошем отоплении, ведь в таких помещениях нередко хранится техника и личный транспорт, которые не переносят постоянных перепадов и повышенной влажности воздуха.

В том случае, если гараж используется на постоянной основе, появляется необходимость в приобретении и установке отопительной системы, которая будет работать постоянно, и при этом расход топлива или электроэнергии будет достаточно приемлемым.

В такой ситуации лучше всего приобрести печь Булерьян, которая отлично подходит для отопления практически любых помещений. Стоит познакомиться с ее особенностями поближе.

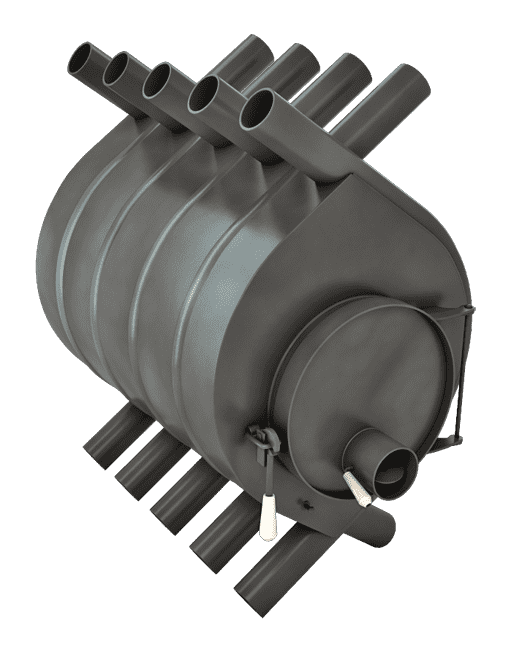

Печь Булерьян для гаража принцип и особенности ее работы

Печь Булерьян принцип и особенности ее работы

Данная печь отличается от других типов и марок те, что в ней используется принцип пиролиза (печь конвекционного типа). Она была изобретена канадскими лесорубами, которым необходимо было на протяжении длительного времени сохранять тепло в помещениях.

Принцип ее работы заключается в следующем: в специальной камере происходит сжигание загруженного топлива при температуре примерно 450 градусов Цельсия, после чего перекрывается доступ кислорода, вследствие чего увеличивается количество вырабатываемого газа, который направляется в специализированную камеру, где происходит его дожигание.

Печь создана таким образом, что она имеет достаточно высокий КПД, вследствие чего отопление происходит намного качественнее, выделяется намного больше тепла при меньшем расходе топлива.

Консервация воздуха – способ, который взят за принцип обогрева помещения, в котором установлена печь. На печи располагаются специальные труды для отопления, которые более чем на половину погружены в топочную камеру. С помощью каналов происходит сбор воздуха, который проходит вокруг камеры, вследствие чего быстро нагревается, и возвращается в помещение, после чего происходит забор нового воздуха и так постоянно. По помещению воздух распределяется путем его естественной циркуляции.

Особенности отопления гаража данной печью

Печь Булерьян рекомендуется для отопления гаражных помещений не просто так.

1. Первое, что стоит отметить, что в ней не используются водяные теплоносители, вследствие чего нет необходимости при длительном отсутствии использования вначале растапливать ее, а потом уже включать отопление.
2. Во-вторых, в помещении сразу после розжига печи становится тепло – процедура полного отопления помещения занимает не более 10 минут, так как процедура проходит достаточно быстро и без продолжительного розжига и разогрева самой печи.
3. В-третьих, печь способна прогреть достаточно большое помещение (до 100 кубических метров может отопить самая маленькая печь) за короткий промежуток времени.
4. В-четвертых, печь способна самостоятельно работать на одном розжиге порядка 7-8 часов, а тепло может сохраняться на протяжении нескольких суток (зависит от особенностей помещения). На это влияет и то, что во время отопления воздуха в помещении нагреваются еще и стены, которые остывают достаточно долго, тем самым сохраняя тепло длительное время.
5. В-пятых, для растопки печи можно использовать любое твердое топливо, которая обладает хорошей горючестью: двора, древесный уголь, бумага, щепки, опилки и прочее. Жидкое топливо для печи использовать нельзя, так как принцип ее работы не рассчитан на текучие смеси.

Несколько слов об установке печи в гараже

Для того, чтобы отопление помещения происходило максимально эффективна, а теплоотдача была на самом высоком уровне, важно правильно выбрать ее расположение и грамотно отнесись к ее установке. Во время проведения работ по установке печи Булерьян важно соблюдать все нормы правил пожарной безопасности и требований, которые должны быть учтены при установке дымоходной трубы. Также будет необходимость в определении места расположения теплового генератора.

Где лучше всего расположить печь?

Так как отопление помещения напрямую зависит от циркуляции воздуха в нем, печь необходимо устанавливать таким образом, чтобы выходящий теплый воздух не сталкивался с препятствиями и не задерживался в одном месте, а равномерно распределялся по всему помещению.

Именно поэтому печь лучше всего располагать примерно в середине помещения (если есть такая возможность и это не будет мешать хранению в гараже личного транспортного средства).

В том случае, если печь устанавливается где-то в стороне, стоит помнить, что минимальное расстояние от топочной дверцы для любого предмета должно быть 1,5 метра. В противном случае нарушаются требования пожарной безопасности.

Для того, чтобы обезопасить помещение, после установки печи на нее надевают специальный защитный кожух и делается облицовка печи кирпичной кладкой (но это не обязательно для работы самой печи).

Правила установки и расположение дымохода

Конечно, установка печи не обойдется без установки системы дымоудаления, которая должна быть грамотно установлена, чтобы в помещении не было неприятного запаха, и оно не заполнялось дымом во время сгорания.

Любые ошибки во время установки приведут не только к попаданию дыма в помещение, но и к значительному увеличению количества потребляемого топлива, к более долгому отоплению, худшей циркуляции воздушных масс и так далее.

Так, при установке дымохода важно помнить про важные пункты и правила, которые должны быть соблюдены:

• При установке стенки дымохода требуют дополнительного утепления.
• В том случае, если плиты покрытия и кровля состоят из горючи материалов, вокруг трубы должно быть установлено противопожарное ограждение, которое будет препятствовать возгоранию.
• Дымоход должен заканчиваться не менее чем на полуметре от крыши.
• Конец дымохода должен быть оснащен дефлектором и искротушителем для предупреждения возможности возгорания помещения сверху.

Так как температура разогрева печи может достигать 550 градусов по Цельсию, соблюдению правил безопасности стоит уделить особое внимание, ведь в противном случае находиться в помещении во время использования печи будет опасно, тем более нельзя будет оставлять печь растопленной и покидать помещение, так как высок риск возгорания.

При подключении дымохода к самой печи рекомендуется использовать стальные трубы или специализированные адаптеры, которые будут препятствовать возможному возгоранию из-за чрезмерного перегрева.

В том случае, если труда выходит через деревянный потолок, потребуется дополнительная установка муфты и покрытие крыши специальным раствором, который сделает дерево менее горючим и сложновоспламеняющимся. Для монтажа достаточно будет сделать отверстие соответствующего размера и закрепить проходной узел в верху самыми надежным и безопасным способом.

Конечно, установить печь, провести все необходимые монтажные работы и вывести дымоход можно и самостоятельно, однако, если нет соответствующих умений и образования, лучше обратиться за помощью к специалисту. Цена за установку печи будет достаточно приемлемой, а потому владелец гаражного помещения не сильно потратится на проведение таких процедур. Так будет намного безопаснее находится в помещении в дальнейшем.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Как сделать печь для гаража из старых батарей: tvin270584 — LiveJournal

December 31 2020, 20:52

В гараже человеку приходится проводить много времени. В зимнее время не спасает даже качественно выполненное утепление, холод делает невозможным выполнение любых манипуляций. Выходом является печка в гараж, которую можно сделать своими руками, сэкономив. В статье мастер сантехник расскажет, как сделать печь для гаража из старых батарей.

Что понадобится

Материалы:

• Чугунный радиатор отопления 7-8 секций;
• Профильные трубы 50х20 мм, 20х20 мм, 10х10 мм;
• Листовая сталь 3-5 мм;
• Полоса 20 мм;
• Асбестовый шнур;
• Жаростойкое стекло;
• Петли приварные – 3 комплекта;
• Засовы для дверей печки – 3 шт.

Процесс

Для изготовления боковин печки нужно разобрать радиатор на секции. Чтобы не искать ключи и не выкручивать ржавые ниппеля батарею можно просто порезать на секции болгаркой.

Затем из каждой из них срезаются ребра.

Внутри ребер много отложений, к тому же сверху они покрыты толстыми слоями краски. Все это нужно выжечь. Для этого ребра вместе с дровами складываются в костер. Когда тот прогорит их нужно почистить щеткой по металлу.

Затем из ребер свариваются 2 боковые стенки для печки. Для буржуйки будет достаточно использования на стенку по 7-8 ребер.

Сваривать необходимо сплошным швом, добившись полной герметичности.

Из профильной трубы 50х20 мм и 20х20 мм сваривается каркас передней стенки печки. Для удобства работы можно использовать дополнительные приспособления – магнитные фиксаторы для сварки. Поперечные трубки располагаются таким образом, чтобы иметь возможность установить в нее 3 дверцы. Одна будет для зольника, вторая для подкладывания дров, а третья для доступа в камеру дожига с целью чистки сажи.

Каркас задней стенки делается П-образным. Причем он должен быть лишь немного выше отдела для зольника, отведенного по проему в передней стенке. Поперечная трубка каркаса делается шире, при этом вертикали должны привариваться так же, как и впереди. Затем проем между трубками заваривается листовой сталью.

Далее нужно соединить каркасы передней и задней стенки печки боковинами из листовой стали. Они вырезаются по высоте зольника и ширине подготовленных стенок из радиаторов. Сразу же к боковинам приваривается дно печки из такой же листовой стали.

На следующем этапе необходимо вырезать из листовой стали волнистую вставку, плотно прилегающую к ребрам сваренных батарей. Ее длина должна быть короче стенок на 1 ребро. Затем нужно приварить стенки из радиаторов к каркасу печки, располагая их под уклоном. Одновременно между ними вваривается волнистая вставка. Она должна располагать посередине верхнего проема камеры дожига.

Перевернув печку набок нужно заварить зазор между скошенными стенками из батареи и ровными нижними боковинами из листовой стали. Для этого вырезаются вставки соответствующего размера и герметично ввариваются.

Далее вырезается и вваривается верх печки. Его длинные стороны тоже делаются волнистыми для плотного прилегания к ребрам. Перед привариванием в заготовке вырезается отверстие под дымоход.

Нужно вырезать и приварить вставку в заднюю стенку, чтобы закрыть оставшийся там просвет. Также узкими вставками завариваются просветы между ребрами и каркасом в передней стенке.

Далее из профильной трубы сваривается дверца топки. Чтобы она плотно прилегала, ее толщину нужно нарастить стальной полосой. Один ее ряд приваривается по периметру дверцы, а второй с отступом на 10 мм. В результате получится 2 стенки, между которыми укладывается асбестовый шнур.

После этого на проем под дверцу топки наваривается рамка из полосы так, чтобы при стыковке с дверью касание происходило по асбесту. Это даст камере сгорания полную герметичность.

Дверца для зольника сваривается из более тонкой профильной трубы. В ней нужно срезать одну стенку, чтобы закладывать асбестовый уплотнитель. Рама двери заваривается листовой сталью. Чтобы эта дверца меньше нагревалась, изнутри к ней приваривается 2 болта и к ним небольшая вставка экран из листовой стали. К самому проему приваривается полоса для уплотнений дверцы по асбесту, также как и ранее на проеме для загрузки дров. Верхняя дверца для чистки сажи делается аналогично.

Полученные дверцы привариваются на проемы через петли.

На дверь камеры сгорания укладывается уплотнитель и вставляется жаростойкое стекло. Для его крепления можно наложить пару капель сварки. Затем к дверцам и печки привариваются задвижки. По желанию печь можно покрасить

жаростойкой краской.

Особенность полученной печки в том, что благодаря ребрам радиатора она имеет увеличенную площадь контакта с воздухом помещения. Также за счет массы она дольше удерживает тепло после прогорания дров. Хотя при изготовлении печи используется чугун, но поскольку она маленькая и рассчитана на дрова, то температура металла не поднимается настолько, чтобы в результате линейного расширения шов между чугуном и сталью лопнул.

Видео

В сюжете – Как сделать печь для гаража из старых батарей

В продолжение темы посмотрите также наш обзор Схема кладки кирпичной печи

Источник

https://santekhnik-moskva. blogspot.com/2020/12/Kak-sdelat-pech-dlya-garazha-iz-starykh-batarey.html

печьсварка

особенности и способы отопления, этапы изготовления

В гараже человеку приходится проводить много времени. В зимнее время не спасает даже качественно выполненное утепление, холод делает невозможным выполнение любых манипуляций. Выходом является печка в гараж, которую можно сделать своими руками, сэкономив на отказе от покупки изделий заводского производства. Чтобы не ошибиться с выбором, нужно ознакомиться с существующими видами отопительных приборов, их особенностями, принципом работы, плюсами и минусами, технологией изготовления.

Содержание

1. Особенности отопления гаража
2. Способы отопления гаража
3. Буржуйка
4. Булерьян
5. Тепловая пушка
6. Масляный радиатор
7. Инфракрасный обогреватель
8. Использование утеплителей
9. Как создать печь своими руками
10. Обзор возможных вариантов
11. Печь из кирпича
12. Буржуйка
13. Печь на отработке
14. Печь длительного горения

Особенности отопления гаража

Печь для гаража должна отвечать требованиям безопасности

Выбирая печку для гаража, нужно учитывать, что это строение специфическое. Особенность заключается в следующем:

• хранение бензина, масла, смазки и прочих легковоспламеняющихся материалов;
• большое количество времени, которое автолюбитель проводит в гараже;
• машина требует постоянной температуры воздуха, так как конденсат вызывает коррозию и приводит к появлению плесени в салоне;
• ограниченное пространство, где повышенная концентрация токсичных веществ может привести к отравлению и даже летальному исходу.

Исходя из вышеперечисленного, печь для гаража должна отвечать следующим требованиям:

• Безопасность. Изделие не должно создавать чрезмерного жара, выбрасывать искры и выделять отравляющие газы.
• Компактность. Пространство внутри постройки крайне ограничено. Обогревательный прибор не должен создавать помех для заезда автомобиля и передвижения его владельца.
• Способность к быстрому нагреву и длительному горению до очередной дозаправки. Хозяин строения не имеет возможности часто добавлять топливо, если он имеет постоянную работу.
• Простота конструкции и возможность самостоятельного изготовления. Приобретение специальных инструментов и материалов может привести к дополнительным расходам и осложнениям.
• Удобство в обслуживании и эксплуатации. Помещение предназначено не для того, чтобы тратить все свободное время на ремонт и чистку нагревательного прибора.

Ознакомление с существующими моделями печей позволит принять правильное решение.

Способы отопления гаража

Есть несколько эффективных и экономичных устройств, с помощью которых можно создавать комфортные условия для работы в гараже. Все они просты в изготовлении, различаются только применяемыми материалами и технологией топки.

Буржуйка

В буржуйке можно сжигать любые ненужные отходы — агрегат работает на твердом топливе

Это классика, проверенная столетиями и миллионами пользователей. Изделие простое, недорогое и надежное. Для изготовления используется листовое железо, трубы или бывшие в употреблении газовые баллоны. Нагреватель работает на всех видах твердого топлива, что позволяет утилизировать ненужное в быту имущество или отходы, образующиеся при обработке садового участка.

Для сжигания в буржуйке можно использовать такие материалы:

• дрова;
• уголь;
• торф;
• сено;
• солома;

• опилки;
• кустарник;
• ботва;
• старая одежда;
• ненужная мебель;
• макулатура;
• кизяк.

Конструкция буржуйки настолько проста, что сделать ее может даже начинающий. Она состоит из корпуса, в котором установлены колосники, есть закрывающиеся отверстия для поддувала, топлива и дымохода. Продукты горения выводятся на улицу через трубу естественным способом.

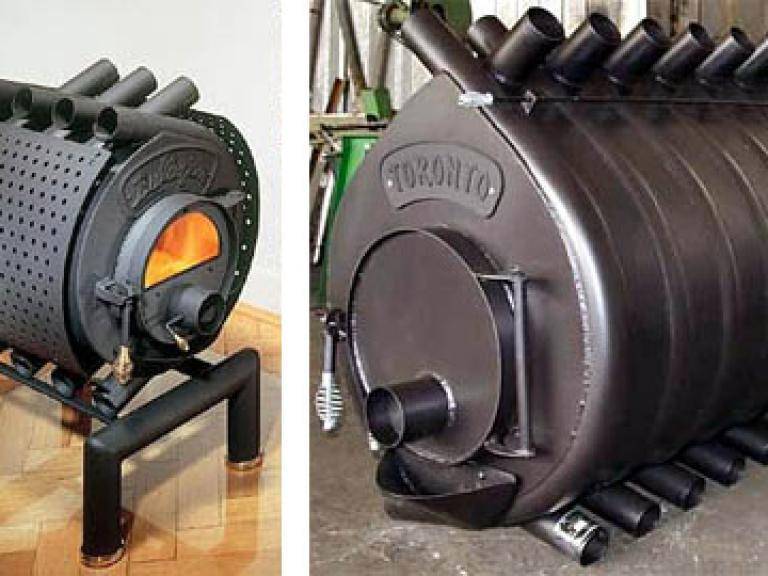

Булерьян

К патрубкам можно подсоединить воздуховоды для обогрева других технических или жилых помещений

Котел этого типа представляет собой конструкцию, состоящую из корпуса и обвивающих его воздуховодов. Особенностью котла является наличие двух камер сгорания. Первая, малая по объему, загружается горючим. Недостаточное количество воздуха препятствует его воспламенению, которое происходит во второй камере, куда поступает горючий газ. В результате имеет место эффект двойного нагрева от тления и пламени.

Устройство имеет несколько выходных патрубков, к которым можно подключить гибкие контуры и вывести их в соседние помещения для обогрева.

Длительность горения одной закладки составляет 6-12 часов в зависимости от конструкции печи. Изделие просто в эксплуатации надежно и долговечно. К числу недостатков относится высокая температура поверхности и необходимость приобретения дымохода с хорошей теплоизоляцией. Тем не менее, булерьян является наиболее оптимальной печью, которая может быстро нагреть гараж и поддерживать в нем комфортную температуру без частых дозаправок.

Тепловая пушка

Тепловую пушку можно сделать своими руками из корпуса газового баллона

Электрический прибор представляет собой цилиндрический корпус, внутри которого расположен вентилятор и нагревательный элемент. Снаружи установлены приборы управления и контроля. Изделие отличается высокой скоростью нагрева помещения и не менее высоким потреблением энергии.

К числу достоинств калорифера относится компактность, надежность и производительность. Прибор способен в считаные минуты нагреть гараж до такой температуры, что в нем можно находиться без верхней одежды. Недостаток у оборудования только один. Оно потребляет очень много электричества, которое с каждым годом становится все дороже. Поэтому тепловая пушка используется только для разового быстрого прогрева, а не для постоянного отопления гаража.

Масляный радиатор

Масляный радиатор из старой батареи

Это доступные по цене и безопасные в использовании устройства. Представляют собой корпуса из стали, внутри которых находятся нагревательные элементы, погруженные в синтетическое масло, обладающее высокой теплопроводностью. Различные по классу исполнения радиаторы могут оснащаться терморегуляторами, таймерами и прочими приборами, позволяющими выставлять необходимые настройки.

Плюсом масляных нагревателей является их простота, надежность и долговечность. Их можно ставить на пол и подвешивать на стены. Минус в ограниченности пространства обогрева.

Инфракрасный обогреватель

Инфракрасные приборы нагревают объекты, на которые они направлены, а те, в свою очередь воздух. Устройства можно крепить на стену и потолок, ставить в любое удобное место на полу. Большой плюс состоит в том, что устройства могут работать в автономном режиме, без участия человека. Если установить таймер, обогреватели будут включаться и выключаться в установленное время.

Газовый ИК обогреватель обойдется дешевле, чем электрический

Кроме этого, устройства имеют такие достоинства:

• экологическая чистота;
• бесшумность;
• пожарная безопасность;
• быстрота нагрева гаражного помещения;
• долговечность.

Минус у прибора только один — высокие счета за электричество при длительной работе.

Использование утеплителей

Утепление стен гаража негорючей каменной ватой

Даже несколько высокопроизводительных нагревателей не смогут спасти положение в зимние морозы, если не принять меры по утеплению строения. Качественная теплоизоляция предотвращает проникновение холода извне, утечку тепла изнутри и образование конденсата на стенах. Целесообразно отделывать помещение снаружи, чтобы сместить точку росы от несущих конструкций.

Выбор для внешнего утепления кирпичных и железных гаражей довольно велик:

• пенопласт;
• минеральная вата;
• пенополиуретан;
• теплая штукатурка;
• пеноизол;

При обустройстве строения выбирается метод оклеивания стен (мокрый фасад) или каркасный способ, когда внутрь формы наносится плитный или пенный утеплитель с последующей обшивкой панелями или другим отделочным материалом.

Изнутри стены и потолок гаража следует обработать против плесени и коррозии, а затем утеплить ОСП или ДСП, предварительно пропитав их антисептиком и антипиреном.

Как создать печь своими руками

При обустройстве печки сооружается огнеупорное основание и делается отверстие для дымохода

Изготовление самодельной печи требует наличия навыков проектирования и работы с бытовыми инструментами. Процедуру следует начать с выбора типы печи и источника энергии для топки. После этого нужно отработать детальный чертеж и приобрести необходимые материалы.

Изготовление печи проводится в следующей последовательности:

1. Обустройство основания. Оно должно быть прочным и огнеупорным. Лучшим вариантом является железобетонная плита. Если пол в гараже земляной, требуется усилить его сваями.
2. Сделать корпус. В зависимости от выбора конструкции используется кирпич, листовой металл, газовый баллон. Соединение деталей выполняется сваркой или связующим раствором.
3. Если будет использоваться дизельное топливо, масло или отработка, присоединить бак и вывести от него топливопровод. Установить систему сжигания топлива.
4. Изготовить и закрепить дверки, установить колосники. Установить сбоку или сверху корпуса водяной котел, чтобы иметь возможность пользоваться теплой водой во время проведения каких-либо работ.
5. Сделать дымоходную трубу. Отличным вариантом является двухстенная конструкция с расположенной внутри минеральной ватой. Такой канал отличается высокой надежностью и низкой теплопроводностью.
6. Провести окончательную подгонку и закрепление подвижных и стационарных деталей.

Заключительным этапом является проверка работоспособности устройства. Проводится пробная топка, устраняются выявленные недостатки.

Обзор возможных вариантов

Кирпичная кладка

Чтобы принять оптимальное решение относительно варианта изготовления нагревателя, следует изучить особенности каждой конструкции, которую можно собрать своими руками.

Печь из кирпича

Такие сооружения обычно строят в больших гаражах, так как кирпичная печь занимает довольно много места. Ее стены имеют большую толщину, благодаря чему очаг долго сохраняет тепло после прогорания топлива. Дровяной очаг выкладывается из огнеупорного кирпича, который соединяется глиной с шамотным порошком. Оптимальная высота кладки составляет 9 рядов, где 2-4 уровень делается из шамотного кирпича.

Дымоход лучше делать из двухслойной стальной трубы, вокруг которой выкладывается кирпич. Выводится дымоход через крышу или стену, если верхний ярус имеет сложное строение.

Буржуйка

Буржуйка

Традиционные буржуйки имеют корпус в виде цилиндра. Такая форма обеспечивает равномерное сгорание топлива и распределение тепла по объему помещения. Поскольку очаг будет установлен около дальней стены, можно принять решение в пользу корпуса квадратного и прямоугольного сечения. В качестве заготовки целесообразно использовать стальную трубу или кубический расширительный бак. Толщина стенок металла должны быть не менее 5 мм. Места сварки нужно усиливать стальными уголками и заклепками. Для увеличения производительности печки к ее бокам привариваются толстые стальные листы, выполняющие функцию радиатора.

Первые 150 см от котла толщина стенок трубы должна быть 3 мм, а диаметр не менее 120 мм. Если дымоход выводится на улицу через стену, звенья соединяются переходниками с углом не более 30 градусов.

Печь на отработке

Печь на отработанном масле

Конструкция этого типа позволяет бесплатно и с пользой для дела утилизировать отработанное масло, которого в избытке в любом гаражном кооперативе или дачном поселке. Масло является хорошим топливом, выделяющим при сгорании большое количество энергии. Побочным продуктом является сильная копоть. Для ее сбора на оголовке трубы устанавливается фильтр. Можно использовать отработанные воздушные фильтры для двигателя.

Собирается печь из двух камер. В первую подводится трубка с форсункой на конце. В ней производится предварительное сгорание жидкости, а выделяющиеся углеводороды через отверстие поступают во вторую камеру. Там происходит дожигание топлива, сопровождающееся выделением высокой температуры. Регулировка интенсивности горения производится краном и воздушными заслонками.

Печь длительного горения

Печь длительного горения

Изделие изготавливается из бочки 200 л или листовой стали толщиной от 5 мм. В камере, куда загружаются дрова, горение отсутствует. Топливо тлеет сверху вниз, полностью выгорая в течение 10-20 часов, в зависимости от размера очага и объема загруженного энергоносителя.

На верхней части корпуса печи закрепляется дымоход и продух для подачи воздуха. Благодаря такому решению, тяга практически отсутствует.

Интенсивность сгорания дров регулируется боковыми заслонками. В остальном конструкция такого обогревателя повторяет устройство классической буржуйки.

Почему печь булерьян плохо прогревает дом – причины и решения | Сделай сам

Зарубежные печи «Буллерьян» на выставках, как правило, пользуются всеобщим вниманием. Состоятельные люди берут без раздумий. Все восхищаются высокой эффективностью, экономичностью, простотой эксплуатации. Так Леонора Антоновна Григорьевна, решив провести зиму в новом загородном доме вдали от городского шума, купила буллерьян канадского производства. «Я вспоминаю эту зимовку, — пишет она в редакцию, — как кошмар».

Что случилось?

«Мой дом железобетонный, — продолжает Леонора Антоновна, — его объем около ста кубометров (6х6х3). Изнутри он обшит вагонкой по утеплителю, а снаружи – вагонкой-сайдингом. Потолочные и напольные покрытия также железобетонные.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

Первое время, когда температура была около нуля, все было нормально. С усилением морозов тонуть стало сильнее. А потом оказалось, что этого делать нельзя: по трубе текла вода. Не капли, а настоящий поток. И чем больше я тону, тем больше это. Потолок был залит сажей, поэтому пришлось подставить ведро. Кирпичный дымоход над крышей промок насквозь — вот беда!

Надолго запомню ту зимовку при температуре в доме от 0 до 5 градусов. Посоветуйте как быть?

Мы обратились к мастеру печного дела Ю. М. Горбатов из Челябинска с ответом читателю.

– Уважаемая Леонора Антоновна! В принципе, вы купили хорошую вещь, но не для жилого дома. А продавец оказался недобросовестным, ему просто нужно было продать товар, он даже не думал, что таким образом дискредитирует и вещь, и свой бизнес. Прежде всего, он должен был объяснить вам, как правильно установить печь Буллерьян и

используйте его с умом. Суть в том, что он рассчитан на малый ПВ (режим повторного включения), как говорят энергетики, т. е. рационален при малом соотношении цикла работы-отдыха. Сделанный полностью из металла, он не обладает теплоемкостью, необходимой для обогрева дома. Его задача — быстро, за три-четыре часа, нагнать температуру где-нибудь в боулинге или спортзале — и все охлаждение проходит так же быстро, как и нагрев.

Что касается конденсата, то это удел всех отопительных приборов, КПД которых приближается к 100%.

Воздушное отопление. Печь Булерьян, (чудо-печь=))

Посмотреть это видео на YouTube

Даже в сильные морозы дым на срезе трубы должен иметь температуру не ниже 102°. Только тогда водяной пар будет выходить в атмосферу. Если это условие не выполняется, вода переходит из парообразного состояния в жидкое состояние, то есть в конденсат. При использовании газа конденсат представляет собой практически чистую воду. При топке дровами, бурым углем, мазутом конденсат насыщается огромным количеством химических соединений, в том числе очень агрессивных – уксусной и серной кислотами, бензопиреном. Причем в состоянии особой активности: в статусе настенди.

По всем теплотехническим канонам печь Буллерьян должна быть подключена к горизонтальной трубе, которая подключается к ТДМ (тягодутью). Дымовые газы отсасываются, смешиваются с обычным воздухом – и никакого конденсата. Но нерадивого менеджера такая канитель не волнует, ему достаточно лишь пустить пыль в глаза и сплавить товар. При этом в прайс-листах характеристики Буллерьян приведены в кубометрах. И это грубый обман. Это смешно и грустно, ведь мощность обогревателя выражается либо в ккал/час, либо в кВт, и эта характеристика не зависит от помещения, где он работает.

булерьян и его воздушная разводка

Смотреть это видео на YouTube

---

Смотрите также: Системы воздушного отопления жилых домов. Устройство, схема и расчет.

---

Это поговорка, и можно посоветовать три варианта выхода из этой ситуации. “Соломоново” решение – расстаться с “Буллерьян” (продать, подарить) и поставить современную отопительно-варочную или русскую печь. Прекрасные образцы представлены в книге Я. Г. Порфирьев “Печные работы”.

Если вы не хотите расставаться с Bulleryan, возможны другие подходы, которые повлекут за собой дополнительные расходы.

Самый дешевый вариант – установка дымососа в самом верху трубы. Но технически это требует отражения прямо на месте. Его конструкция проста, как у крышного вентилятора. По моим прикидкам, вам подойдет даже вилка.

Рис. 1. 1 – труба 0 750 мм; 2 – крышка; 3 – асбест; 4 – бетон: 5 – фланец декоративный

Третий вариант (не исключает установку дымососа). Все дымоходы делать из кровельного оцинкованного железа, но ни в коем случае не использовать сварные. Аккуратно укройте их слоем утеплителя толщиной 60 мм (асбестовая крошка, стекловолокно или шлаковата). Затем плотно обмотать стеклотканью, закрепить проволокой и для верности обмотать чехлом из алюминиевой фольги или оцинкованного листа.

Способ прохода железобетонного перекрытия дома показан на рис. 1. Труба в этом месте обмотана рыхлым листовым асбестом, возможно в несколько слоев, общей толщиной 10-15 мм, который неплотно закреплен на трубе мягкой проволокой. Полученный проем заливается бетоном (1 часть цемента, 3 части песка), для чего на перекрытие устанавливается опалубка, а снизу она подпирается щитом, отверстие которого плотно закрывает трубу. После застывания бетона опору убирают, на потолке закрепляют круглый декоративный фланец из любого металла. Очень красивый фланец можно отлить из алебастра или приобрести уже готовый.

Рис. 2. 1 – саморезы; 2 – вставка из нержавеющей стали или оцинкованная толщиной 0,5 мм; 3 – круговой наклонный лоток; 4 – труба; 5 – канитель из стекловолокна или латунной проволоки; 6 – ковш; 7 – теплоизоляция

На чердачной трубе в 60 см от пола установить конденсатоотводчик – каплевидный (см. рис. 2).

Оборудовать трубу (над кровлей) верхом – любым дымоходом и круговым коническим фартуком, препятствующим попаданию воды в теплоизоляцию.

---

Ссылка по теме: Модульные дымоходы: виды и особенности монтажа

---

ПЕЧЬ БУЛЕРЯН. Основные ошибки!

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи на тему “Как сделать своими руками – домохозяин!”

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

6 экономичных способов обогрева гаража

Содержание статьи

Что такое гараж для автовладельца? Это не только стоянка, но и мастерская, а иногда даже место для отдыха и уединения. Зимой, когда температура опускается ниже нуля, в неотапливаемом гараже становится некомфортно для человека и не совсем безопасно для автомобиля. Выход один – организовать отопление гаража своими руками. Любой нормальный автовладелец пытается найти самый дешевый способ сделать это. Увы, одного универсального решения не существует — выбор зависит от многих факторов. Мы рассмотрим самые экономичные способы обогрева гаража, чтобы каждый смог выбрать оптимальный вариант.

Гараж нуждается в отоплении?

Необходимо организовать систему отопления гаража, как минимум, по следующим причинам:

• при температуре ниже +5 ⁰ Неудобно проводить ремонтные работы;
• при длительном воздействии отрицательных температур ухудшаются характеристики масла и некоторых других технических жидкостей, что приводит к затруднениям при запуске двигателя и ускоренному износу деталей;
• В отапливаемом гараже воздух более сухой, что снижает риск коррозии кузова.

Не обязательно нагревать воздух в гараже до таких же высоких температур, как в жилом помещении – +15 ⁰ Достаточно для выполнения всех задач, возложенных на систему отопления.

Что следует предусмотреть на этапе подготовки?

Гараж из металла, кирпичобетона или сэндвич-панелей – это конструкции с высокими теплопотерями. Если не предусмотреть надежную теплоизоляцию то вы будете обогревать улицу. Лучше всего настроить внешнее утепление гаража, но если это невозможно выполнить, то можно заняться внутренним утеплением. Теплоизоляции требуют не только стены, но и ворота, а также пол.

Система отопления должна быть безопасной. . В гараже хранится масса горючих жидкостей и предметов, поэтому к организации отопления нужно отнестись со всей ответственностью:

• на этапе планирования сделать схему гаража , обязательно отметить место хранения ГСМ . Этот склад должен находиться как можно дальше от обогревателя и располагаться на некотором возвышении. На плане также отмечается место выхода трубы через потолок или стену, если, конечно, выбранная система отопления не предусматривает организацию дымохода. Также стоит отметить деревянные поверхности рядом с отопительным оборудованием – они покрыты листами оцинкованной стали. Не забудьте оставить место для огнетушителя. Если выбрана система, использующая горючее топливо, не лишним будет предусмотреть место для короба с асбестовым полотном;
• пол и стены вокруг отопительного прибора не должны быть горючими;
• систему отопления нельзя оставлять без присмотра;
• проводка должна быть заземлена;
• важно обеспечить надежную вентиляцию, чтобы не стать очередной жертвой отравления угарным газом;
• лучше не хранить в гараже весь хлам, которому не нашлось места дома – это вещи, которые становятся пищей для огня;
• лучше курить на открытом воздухе или, по крайней мере, как можно дальше от отопительных приборов;
• электрические системы не подходят для влажных помещений;
• Не лишним будет установить простейшие датчики дыма для охраны собственного имущества и соседних гаражей.

Критерии выбора системы отопления гаража

Если гараж пристроен к дому, то он вряд ли промерзнет за счет теплоотдачи здания. В этом случае лучше всего подключить гараж к общей системе водяного отопления дома . Нагрузка на котел будет выше, поэтому оптимально сразу оборудовать отопление гаража и жилого помещения, чтобы правильно подобрать оборудование. Количество радиаторов в гараже зависит от его размера.

Однако не всегда есть возможность подключить гараж к системе отопления дома, даже если он пристроен к зданию. Что уж говорить о тех гаражах, которые находятся далеко от дома. В этом случае необходимо оборудовать автономную систему отопления которую выбрать с учетом следующих факторов:

• затраты на монтаж и эксплуатацию;
• наличие конкретного вида топлива. Например, в районах, где частые перебои с электроэнергией, вариант отопления с помощью конвектора или тепловой пушки просто отпадает;
• сложность установки;
• требуемая мощность нагрева. Отапливать большой гараж электронагревателями как минимум глупо;
• Пожарная безопасность;
• особенности работы. Например, твердотопливные котлы нуждаются в постоянном присмотре и частой загрузке топлива.

Еще несколько десятков лет назад едва ли не единственным возможным способом обогрева воздуха в гараже была печь. К счастью, сегодня есть множество более удобных и практичных вариантов.

Отопление в гараже своими руками можно создать следующими способами:

• водяное отопление с бойлером;
• использование газовых обогревателей;
• использование твердотопливных и дизельных котлов;
• электрическое отопление;
• воздушное отопление;
• шахтные печи.

Опять же, идеального варианта не существует – он подбирается в каждом индивидуальном случае с учетом массы факторов.

№ 1. Система водяного отопления

Система водяного отопления организована в гараже по аналогии с жилым помещением. Теплоноситель нагревается в котле, а затем проходит по трубам и радиаторам, равномерно прогревая весь гараж. После прекращения подачи тепла трубы остаются прогретыми еще пару часов. это главное преимущества этой системы.

Главный минус – сложность организации. Кроме того, вода в контуре отопления может замерзнуть, поэтому, если в ближайшие дни система не будет задействована, воду лучше слить. С другой стороны, частые подмены воды приводят к быстрой коррозии труб и радиаторов. Чтобы избежать этой проблемы, лучше использовать металлопластиковое оборудование. Обычную воду в системе отопления лучше не использовать – ее заменяет антифриз незамерзающая охлаждающая жидкость.

Сложность компоновки оборачивается еще одним недостатком – высокой ценой. Самый экономичный способ обогрева гаража получается, если его контур подключить к домашнему котлу. Затраты на общее отопление увеличатся, но это все равно будет дешевле, чем организация автономной системы отопления.

При невозможности подключения к домашней системе придется установить отдельный котел. Он может работать на разных видах топлива. В системе отопления гаража используются следующие типы котлов:

• электрический котел проще в установке, максимально безопасен, но дорог в плане эксплуатации. Даже если вас не пугают счета за электроэнергию, не стоит использовать такие котлы в районах с частыми отключениями электричества, скачками напряжения, а также в регионах с суровыми ветреными зимами, ведь провода могут оборваться, что в итоге приводит к замерзанию воды в система. Если не успеть вовремя слить воду, то трубы могут лопнуть;
• котлы газовые редко используются в гаражах, так как не всегда имеется доступ к газопроводу. Если рядом проходит газовая труба, вам крупно повезло – газовое отопление обойдется недорого, а в плане эксплуатации такие системы достаточно просты. Главное соблюдать технику безопасности;
• Котлы на жидком и твердом топливе . Вы можете выбрать печь на дровах, угле, солярке или отработанном масле – все зависит от того, какой ресурс более доступен в вашем случае. Твердотопливные котлы нуждаются в постоянном контроле и частой загрузке топлива. Удобнее в этом плане пиролизные и пеллетные агрегаты, но стоят они недешево, самый экономичный вариант – буржуйка, которую можно использовать и в системе водяного отопления.

Для всех котлов, кроме электрических, придется организовать дымоход. Помимо котла, радиаторов, труб отопления и дымоходов вам понадобится циркуляционный насос и расширительный бачок. Все это стоит денег, поэтому использовать водяную систему отопления имеет смысл только в больших гаражах. Часто такой обогрев делают на СТО и в коммерческих автомастерских. Если гараж небольшой, то организовывать такую ​​сложную систему водяного отопления нет смысла – это вариант для более-менее просторных помещений, где требуется постоянное отопление.

Принцип действия Система водяного нагрева довольно проста. Теплоноситель нагревается, проходит по трубам, отдает тепло и возвращается в котел. Система может быть однотрубной или двухтрубной. Однотрубная система намного проще в организации и дешевле; лучше всего подходит для небольшого частного гаража. При этом нагретый ОЖ поступает последовательно к радиаторам, т.е. в первом радиаторе температура будет выше, чем в последнем, куда тосол доходит уже остывшим. Двухтрубная система позволяет обеспечить более равномерный обогрев, но материалов потребуется гораздо больше.

Даже если гараж не пристроен к дому, но находится рядом, можно попробовать подключить его к системе отопления дома, но есть ограничения. Расстояние от гаража до дома не должно быть более 20 м, а трубы должны быть качественно утеплены.

Если в качестве теплоносителя используется антифриз (жидкость, не замерзающая даже при -45 ⁰ С), то с ним нужно работать осторожно, т.к. это токсичное вещество, которое при нагревании становится еще более опасным вверх. Не рекомендуется использовать антифриз в двухтрубных системах. Охлаждающая жидкость заменяется каждые 5 лет.

№2. Газовое отопление

Газ является гораздо более экономичным топливом, чем электричество. Можно использовать для сжигания в котле отопления , но для этого потребуется наличие магистрального газопровода и оформление ряда документов, еще нужно будет оплатить стоимость врезки, а это не считая затратного монтажа самой системы отопления. Как было сказано выше, это вариант только для просторных гаражей, которые нужно отапливать почти постоянно.

При отсутствии доступа к магистральному газопроводу можно использовать сжиженный баллонный газ . В целях безопасности баллоны устанавливаются в металлических ящиках над полом не менее чем на 20 см и вдали от легковоспламеняющихся предметов. Можно иметь запас баллонов, но для этого нужно выделить место. Больше всего стоит один баллон, который периодически возят на заправку.

К газовому баллону можно подключить следующие виды оборудования:

• тепловую пушку с газовой горелкой. Нагретый воздух распределяется по помещению с помощью встроенного вентилятора. Таким способом можно очень быстро прогреть гараж, но и воздух будет очень быстро остывать;
• керамический газовый обогреватель Нагревает не воздух, а предметы, которые впоследствии нагревают воздух в помещении;
• газовый конвектор нагревает воздух, изменяя свои свойства при повышении температуры. Холодный воздух проходит через теплообменник, нагревается и поступает в помещение. Теплый воздух легче холодного, поэтому сразу поднимается вверх, уступая место ненагретому, который засасывается конвектором. Для более быстрой циркуляции воздуха конвектор часто оснащают вентилятором. Корпус устройства и теплообменник изготовлены из прочных термостойких материалов, ведь внутри будет постоянно гореть газ. Чем ниже установлен конвектор, тем лучше. Помещение быстро прогреется, но так же быстро и остынет.

Минус аналогичного отопления – образование продуктов горения, которые никуда не уходят и остаются в гараже. Необходима надежная вентиляция или регулярная вентиляция.

№3. Твердотопливное отопление

Топить выгодно углем, дровами, торфом, поддонами – топливо дешевое, а его теплоотдача хоть и ниже, чем у газа, но все же достаточно высока. Для сжигания твердого топлива используются печи, печи и котлы.

Общий минус всех твердотопливных печей – необходимость оборудовать место для топлива. Также важно обеспечить постоянный контроль за количеством топлива в топке. Это добавляет заботы о чистоте дымохода и топки, но само тепло выходит очень дешево. Твердотопливные котлы и кирпичные печи ставятся только на прочное негорючее основание.

Буржуйка для отопления гаража

Буржуйки – самые примитивные печи, которые стали активно использоваться в начале прошлого века. Затем их популярность резко упала из-за распространения централизованного теплоснабжения. Однако буржуйки до сих пор используются, т.к.0128 чуть ли не самый дешевый способ обогреть гараж.

Печка-буржуйка металлическая. Большую часть занимает камера, куда выбрасывается топливо. Помещение прогревается за счет соприкосновения стенок печи с окружающим воздухом. Далеко не последнюю роль играет труба, которая также аккумулирует тепло. Чтобы нагретые продукты сгорания сразу не вылетали на улицу, используется труба четко определенного диаметра, благодаря которой теплые газы совершают несколько оборотов в вертикальной плоскости. Это позволяет максимально использовать теплоту сгорания топлива (КПД достигает 60-80%) и эффективно подсасывать воздух, необходимый для полного сгорания топлива. Диаметр трубы в мм должен быть в 2,7 раза больше объема печки в литрах.

Важно, чтобы дымоход имел сложную форму: сначала идет вертикальная утепленная часть, затем горизонтальная или наклонная, так называемый Боров, который обеспечивает до четверти получаемого тепла, ведь здесь догорают дымовые газы. Буржуйки продаются в готовом виде: есть как самые простые и примитивные варианты, так и замороченные дизайнерские. При наличии навыков можно собрать буржуйку самостоятельно из бочки или листового металла.

Преимущества :

• буржуйку можно топить любым твердым топливом, но обычно используют дрова;
• низкая цена и дешевизна в плане эксплуатации;
• относительно высокая эффективность;
• позволяет быстро прогреть помещение и осушить в нем воздух;
• Есть модели, которые можно использовать как печь. Пригодится тем, кто проводит в гараже даже слишком много времени.

Минусы :

• необходимость постоянного контроля работы;
• высокая пожароопасность;
• подходит только для небольших помещений;
• воздух быстро охлаждается;
• от специфического запаха не избавишь;
• необходимость регулярной чистки дымохода.

Котел на твердом топливе

Это более дорогое, но в то же время более безопасное и эффективное решение. Принцип работы прост: в топке сжигается топливо, нагревается бак с теплоносителем, который подается по трубам и радиаторам. Топливо приходится подбрасывать регулярно (примерно каждые 5 часов), поэтому сегодня все чаще используются усовершенствованные типы котлов:

• пиролизный котел Имеет две камеры сгорания, в первой дрова тлеют при высоких температурах из-за того, что количество воздуха недостаточное. Продуктом сгорания является пиролизный газ, который сгорали во второй камере, выделяя гораздо больше тепла, чем просто дрова. КПД котла возрастает до 90%, а одной порции дров хватает на 10-13 часов;
• Котлы на пеллетах топятся на гранулах, полученных из древесных отходов. Их помещают в бункер, откуда дозированно подают в топку. КПД котла достигает 95%, топливо можно загружать раз в несколько дней.

Корпус твердотопливных котлов изготавливается из чугуна или стали. Пиролизные и пеллетные котлы, конечно, очень удобны, но стоят дорого. Если позволяют средства, такое приобретение можно себе позволить – оно скоро окупится.

Кирпичная печь

Построить в гараже кирпичную печь – дело долгое, дорогое и кропотливое. Топливом для такой печи обычно служат дрова, но можно использовать и уголь. Принцип обогрева тот же. Топливо сгорает, нагревает стенки печи, а они нагревают воздух. Хороший вариант для небольших комнат. Кирпич прогревается дольше металла, но медленнее остывает.

Печь Булерьян

Часто печь Булерьян путают с печью и обычной дровяной печью. Она действительно впитала немного того и другого. Принцип работы – конвекция. Конструкция предполагает наличие труб в основании топки и в верхней части. Холодный воздух поступает через нижнюю часть топки, получает тепло от камеры, где сжигается топливо, и выходит уже подогретым через верхнюю часть. Трубы впаяны в корпус печи на 2/3 для максимальной теплопередачи. Особая конструкция топки и дымохода позволяет брать максимум тепла от сгорания топлива. Немалую роль здесь играет наличие камеры пиролизного сжигания топлива. Продукты сгорания удаляются через дымоход.

Преимущества :

• быстрый нагрев помещения за счет конвекции и теплопередачи с поверхности печи;
• компактность;
• нет необходимости часто подкладывать дрова;
• более высокая безопасность по сравнению с буржуйкой.

Минусы :

• стоимость;
• сложность обустройства дымохода;
• необходимость частой очистки от нагара.

Номер 4. Электрическое отопление гаража

Электрическое отопление организовать проще всего, но за это удобство приходится дорого платить.

Преимущества :

• простота и скорость монтажа. Достаточно купить обогреватель и включить его в розетку;
• большой выбор отопительных приборов;
• отсутствие продуктов сгорания, поэтому дымоход не нужен;
• высокий уровень безопасности;
• высокая скорость нагрева;
• простота регулировки температуры.

Есть и минусы :

• длительное отопление электричеством станет копейки;
• не подходит для регионов с перебоями в подаче электроэнергии;
• быстрое охлаждение помещения после выключения отопления;
• низкая износостойкость оборудования.

Чаще всего для обогрева гаража используют следующие электрические обогреватели:

• Тепловые пушки – Это более мощный аналог бытового тепловентилятора. Холодный воздух проходит через обогреватель, нагревается и с помощью вентилятора выдувается в помещение. Вы можете поставить тепловую пушку куда угодно, она мобильна и позволяет регулировать степень нагрева. Есть очень мощные модели, которые нужно подключать к сети 380 В. Пушка способна поднимать в воздух пыль, особенно это заметно в небольших гаражах, поэтому помещение придется содержать в чистоте;
• Тепловентилятор уступает по мощности тепловой пушке, стоит меньше всего, сушит воздух. Для них, как и для пушек, характерен достаточно высокий уровень шума. Керамические тепловентиляторы долговечнее, экономичнее и комфортнее в эксплуатации, чем спиральные аналоги;
• конвектор – Это нагревательный элемент в корпусе с отверстиями. Помещение прогревается за счет теплоотдачи тела и выхода теплого воздуха через отверстия. Многие модели оснащены колесами для облегчения перемещения. Конвектор медленнее нагревает помещение, чем тепловая пушка, но после выключения корпус долго остывает. Еще один минус – более высокая цена;
• Масляный обогреватель Это сложнее, чем конвектор. Здесь ТЭН сначала греет масло, потом масло греет корпус, а корпус уже греет воздух. Помещение долго нагревается, поэтому для гаража это не лучший вариант;
• ИК-обогреватели нагревают поверхности и предметы, которые затем нагревают воздух. Человек сразу становится теплым. По такому же принципу солнце согревает планету. Такие устройства потребляют минимум электроэнергии, но при работе сильно нагреваются – будьте осторожны, если гараж небольшой. Лучше не направлять лучи на машину;
• инверторные сплит системы – Достаточно экономичный способ получения тепла, но само оборудование очень дорогое. Система может работать при температуре не ниже -20 ⁰ С.

Электрические обогреватели подходят для временного обогрева гаража: задумали какие-то работы, включили обогреватель, все сделали и выключили. По кошельку не ударит, да и с растопкой и дымоходом заморачиваться не придется. Если гараж – это мастерская, в которой вы регулярно проводите время, то этот способ обогрева не для вас.

№ 5. Подогрев масла

Топливом может стать отработанное масло и дизельное топливо . Если вам нужно прогреть автомастерскую, где всегда есть в наличии отработанное масло, то это очень хороший вариант. Вы можете сделать обогреватель для себя. В его основе две камеры: в одной догорает топливо, в другой догорает газ. Для изготовления газовых баллонов, баков и труб. В результате вырабатывается большое количество энергии.

Главный плюс топки на отработанном масле – минимальные затраты на топливо, а иногда и его полная бесплатность. Минус – образование большого количества копоти и нагара, поэтому оборудование нуждается в регулярной очистке. К тому же растопить такую ​​печь достаточно сложно, с первого раза не всегда получается, а если приехать в холодный гараж и действовать холодными руками, то задача усложняется. Также есть требования к установке дымохода – он должен быть не менее 4 м в длину, иметь уклон.

Если имеющихся навыков недостаточно для сборки печи, придется ее купить, стоит примерно как газовый котел. Некоторые модели довольно чувствительны к подаче топлива. Кроме того, для обеспечения бесперебойной работы техники необходимо иметь запас топлива. Средний расход отработки – 1 л/час.

№ 6. Система воздушного отопления

Воздушное отопление применяется редко. Для его организации необходимо предусмотреть систему воздуховодов с дефлекторами, куда горячий воздух попадает от тепловой пушки или тепловентилятора.

Этот вариант обогрева позволяет быстро осушить весь воздух в гараже и тем самым защитить автомобиль от вредного воздействия повышенной влажности. Из-за сложности организации система используется редко.

В заключение отметим, что, стремясь сэкономить на отоплении, всегда думайте о мерах безопасности.

Теги:Гараж, Отопительный котел

Булерьян печь своими руками

«Когда дело доходит до обогрева комнаты или дома в разгар зимы, кто мы такие, чтобы спорить с канадскими лесорубами?»
Такие слова размещены на сайте одного из производителей печи Бурелян. Эта печь, разработанная Эриком Дарнеллом в 1975 году в Вермонте, быстро завоевала популярность среди американских и канадских лесорубов. Со временем Эрик основал компанию и вышел на европейский рынок.

Популярность этой печи в ее оригинальном дизайне. Трубы привариваются по топочному контуру печи, собственно, трубы и есть печь. Один конец трубы смотрит вверх, другой вниз. При сгорании топлива в топке холодный воздух всасывается через нижнее отверстие и после нагревания выходит через верхнее. По данным некоторых производителей КПД такой печи достигает 80 %, а температура воздуха в верхней части трубы после 15 минут горения топлива в топке достигает 100-120°С.

Обычно печь делают из круглой трубы. Мастер, для своего гаража, решил сделать печь из профильной трубы. Работать с профильной трубой проще, ее не нужно сгибать, а только резать под определенным углом и сваривать.
Чертеж с размерами печи можно скачать здесь.

Инструменты и материалы:
– Угловая шлифовальная машина;
– Электролобзик;
-Сварочный аппарат;
– Рулетка;
-Маркер;
– Молоток;
– Зажимы;
– Щетка металлическая;
-Гон;
-Магниты;
Труба профильная 60Х60 мм;
– Листовой металл;
– Краска аэрозольная термостойкая;
– Уайт-спирит;
– Металлический сердечник;
– Шайбы;
-Пружины;
– Демпфер 70 мм;

Шаг первый: Резка
Сначала мастер под углом 45 градусов режет профильную трубу на заготовки.

Шаг второй: Сварка
Сначала мастер сделал шаблон, а затем сварил из заготовок секции. После сварки зачищает сварные швы.

Теперь нужно сварить секции. Участки чередуются, если на одном участке трубы открытая сторона смотрит в одну сторону, то на другом участке в противоположную. Всего нужно сварить по 4 секции с каждой стороны. Затем между секциями приваривается металлическая полоса.

Шаг третий: задняя стенка
Теперь нужно вырезать и сварить заднюю стенку. В стене мастер вырезает отверстие и вваривает дымоход диаметром 70 мм.

Шаг четвертый: Верхняя часть
Для того, чтобы пламя не попадало прямо в дымоход, мастер сваривает отбойник из металла. Вырежьте и сварите два металлических листа. Приваривает их под дымоход.

Шаг пятый: Обдув
Это то, что мастер скопировал с оригинального Bullerjan, который у него был. Это две круглые трубки с тремя отверстиями сбоку и на конце. Эти трубы подают свежий воздух через первые две квадратные трубы.

Мастер объясняет их назначение так: как только огонь достигает определенной температуры, перекрывается основной воздухозаборник, и начинается образование древесного газа. Тогда основной воздухозаборник будет проходить через эти две трубки.

Сначала нужно приварить шайбы к одному концу трубы. Затем нужно просверлить отверстия. Три маленьких отверстия сбоку и одно большое в топочной части (для каждой трубы). Дальше сварка. Отверстия сбоку трубы должны быть направлены в ту сторону, в которую пойдет дым.

Шаг шестой: передняя часть
Аналогично задняя пластина приваривается к передней пластине. Затем размечает и вырезает дверной проем. Вокруг проема приваривается полоса.

Изготавливает двери и петли. Приваривает петли и устанавливает дверь.

Седьмая ступень: воздуховод
Из трубы делаем воздухозаборник. Внутри него устанавливается клапан. Приваривает воздухозаборник в нижней части двери.

С внутренней стороны двери приварен уплотнитель из профильной трубы. Приваривает ручку и задвижку от пружины к двери.
