Чертежи мангала из металла с размерами: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Содержание

размеры и чертежи, пошаговая инструкция изготовления, как сварить самому

Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

  • Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
  • Мобильность.
    Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
  • Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.
  • Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
  • Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Виды конструкций

Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.

Всего их четыре вида.

  • Одноразовый. Мангал на скорую руку. В ход идет все, что можно найти поблизости – от жестяных банок до двух П-образных металлических профилей.
  • Стационарный. Вторая ступень в эволюции металлических мангалов. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно дополнить крышей, вытяжкой (или даже дымоходом), подставкой для кастрюль и двойным дном.
  • Разборный. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом все места соединений точечно свариваются. Во втором прикручиваются металлическими болтами или шарнирами, что и позволяет его разобрать на время, когда он не будет использоваться.
  • Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапного выезда на природу. Они представляют собой чемоданчики, внутрь которых можно сложить шампуры и ножки раскладной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки.

Изготавливая металлический мангал своими руками, вы берете на себя ответственность за его дизайн и эксплуатацию. И это вам на руку.

Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

Некоторые проекты включают в общую конструкцию мангала еще и крышку. Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.

Народные умельцы делают металлические мангалы практически из воздуха.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Чертежи и размеры

Прежде чем приступить к производственному процессу, стоит определиться с моделью, размерами, материалом. Следующим этапом будет создание небольшого, но правильного плана-проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные составляющие и инструменты, которые понадобятся для работы.

  • Лист металла либо его кусочки. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Конечно, чем этот показатель больше, тем дольше будет и срок эксплуатации самой металлической конструкции. Удобно в этом случае производить изготовление конструкции сборного типа, когда днище можно сделать поплотнее, а стенки – потоньше.
  • Металлические уголки или профильные трубы. Первые подойдут как для устройства ножек мангала, так и для усиления тонкостенных боков короба. Трубы же годятся только для создания двух пар ног, на которых вся конструкция будет стоять.
  • Болгарка с дисками по металлу.
  • Дрель для просверливания вентиляционных отверстий или отверстий под крепления.
  • Сварочный аппарат, если вы решили изготовить стационарный мангал из одного или нескольких листов металла.

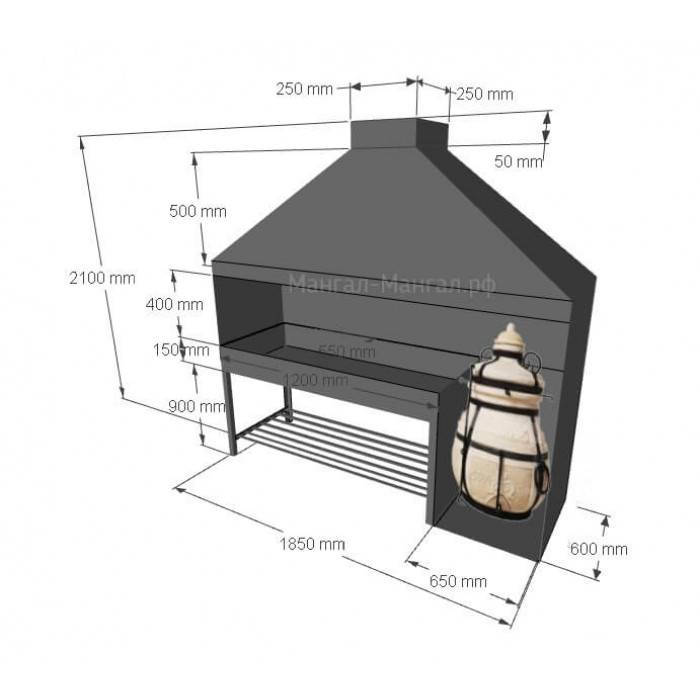

Основные размеры стандартного стационарного мангала из металла указаны на схеме. Но чтобы сделать свои измерения, нужно понимать, почему выбраны именно такие цифры. Ширина короба всегда ориентирована на длину шампуров за минусом 8-10 см. В среднем, это будет где-то около 30 см.

Длина зависит от количества шампуров, которые одновременно будут задействованы в приготовлении шашлыков. Здесь учитывается также и расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Так, за основу берется цифра – 10 см на один нанизанный шампур.

Глубина металлического короба мангала рассчитывается четко и имеет параметры 20-25 см. Этого расстояния достаточно для того, чтобы поджарить мясо, но не сжечь его. Если глубину сделать больше 25 см, увеличится расход топлива и время приготовления шашлыка.

Существуют также оригинальные мини-модели, все размеры которых придется урезать, в зависимости от уменьшения самого макета.

Они, как правило, имеют коротенькие ножки и располагаются близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.

Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба. Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба. Ориентировочно – около 60 мм в одном ряду.

Учитывая, что отверстия располагаются в шахматном порядке, то расстояние от нижнего до верхнего – всего 30 мм. Это необходимо для того, чтобы кислород входил в мангал равномерно.

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.

Стационарный металлический мангал готов. Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.

Вся работа осуществляется в четыре этапа.

  1. Разметка и вырезание стенок и днища. Все элементы необходимо расчертить с учетом припуска на загибаемые швы.
  2. Проделываем поддувала и воздуховоды в стенах и днище.
  3. На припусках, оставленных при разрезании элементов, делаются отверстия для крепления их друг к другу.
  4. Ножки также будут крепиться без помощи сварки. Здесь подойдет металлический уголок, который прикрутится к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использование трубок, на которых необходимо сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный мангал из железа можно использовать по назначению сразу же после завершения всех работ.

После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.

Конструкция из бочки может сочетать в себе сразу две функции: шашлычница и коптильня.

Существует как минимум три способа ее изготовления. При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.

Сделать идеальную коптильню также несложно. Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

Изготовление металлического мангала из б/у газового баллона схематично очень похожа на такой же процесс у бочки.

Основным нюансом, на который следует обратить внимание, является подготовка использованной емкости к работе.

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.

Для этого нужно сделать три действия.

  1. выпустить остатки газа через клапан и перевернуть баллон вверх ногами;
  2. смочить клапан мыльной водой, в случае появления пузырьков или соответствующего запаха газ еще весь не вышел, нужно подождать;
  3. промыть опустошенную емкость.

Для того чтобы осуществить третий шаг максимально безопасно, данную процедуру рекомендовано производить с помощником.

В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

В полученное отверстие вставляют шланг, из которого подается вода под хорошим напором. Пока жидкость поступает внутрь, баллон периодически потряхивают, чтобы хорошо вымыть все стенки. Заливают полную емкость и оставляют на несколько дней. Через отведенный срок воду сливают, но помните, что это уже яд. Чтобы вывести едкий запах газа из баллона, его обжигают внутри перед тем, как приступить к изготовлению из него мангала. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Использовав капот и переднюю часть старого транспортного средства, можно получить отличный жаропрочный и необычный мангал с крышкой.

Самым простым считается мангал, выполненный из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машинки-автомат. Среднее время, необходимое на обработку, составляет 10-15 минут. Главное условие – найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если считаете его слишком высоким. Что касается опоры, то удобство данного варианта заключается в том, что его можно поставить прямо на землю, кирпичи или камни. А можно изготовить специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте его индивидуально под себя.

Советы по эксплуатации

Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.

После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации не нужно очищать от нагара. Считается, что именно это придает шашлыкам особый аромат и «здоровье».

Красить металлические конструкции рекомендуют только жаропрочными лакокрасочными материалами. Для наведения красоты осуществляют процесс, который называется воронение.

Происходит он в два этапа:

  1. обезжиривание поверхности;
  2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Если в общей конструкции используются деревянные детали, следует уделить особое внимание и их обработке различными антисептическими, влагостойкими и жароотталкивающими средствами.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала. Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много. Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

размеры и чертежи, пошаговая инструкция изготовления, как сварить самому

Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

  • Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
  • Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
  • Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.
  • Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
  • Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Виды конструкций

Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.

Всего их четыре вида.

  • Одноразовый. Мангал на скорую руку. В ход идет все, что можно найти поблизости – от жестяных банок до двух П-образных металлических профилей.
  • Стационарный. Вторая ступень в эволюции металлических мангалов. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно дополнить крышей, вытяжкой (или даже дымоходом), подставкой для кастрюль и двойным дном.
  • Разборный. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом все места соединений точечно свариваются. Во втором прикручиваются металлическими болтами или шарнирами, что и позволяет его разобрать на время, когда он не будет использоваться.
  • Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапного выезда на природу. Они представляют собой чемоданчики, внутрь которых можно сложить шампуры и ножки раскладной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Изготавливая металлический мангал своими руками, вы берете на себя ответственность за его дизайн и эксплуатацию. И это вам на руку.

Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

Некоторые проекты включают в общую конструкцию мангала еще и крышку. Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.

Народные умельцы делают металлические мангалы практически из воздуха.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Чертежи и размеры

Прежде чем приступить к производственному процессу, стоит определиться с моделью, размерами, материалом. Следующим этапом будет создание небольшого, но правильного плана-проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные составляющие и инструменты, которые понадобятся для работы.

  • Лист металла либо его кусочки. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Конечно, чем этот показатель больше, тем дольше будет и срок эксплуатации самой металлической конструкции. Удобно в этом случае производить изготовление конструкции сборного типа, когда днище можно сделать поплотнее, а стенки – потоньше.
  • Металлические уголки или профильные трубы. Первые подойдут как для устройства ножек мангала, так и для усиления тонкостенных боков короба. Трубы же годятся только для создания двух пар ног, на которых вся конструкция будет стоять.
  • Болгарка с дисками по металлу.
  • Дрель для просверливания вентиляционных отверстий или отверстий под крепления.
  • Сварочный аппарат, если вы решили изготовить стационарный мангал из одного или нескольких листов металла.

Основные размеры стандартного стационарного мангала из металла указаны на схеме. Но чтобы сделать свои измерения, нужно понимать, почему выбраны именно такие цифры. Ширина короба всегда ориентирована на длину шампуров за минусом 8-10 см. В среднем, это будет где-то около 30 см.

Длина зависит от количества шампуров, которые одновременно будут задействованы в приготовлении шашлыков. Здесь учитывается также и расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Так, за основу берется цифра – 10 см на один нанизанный шампур.

Глубина металлического короба мангала рассчитывается четко и имеет параметры 20-25 см. Этого расстояния достаточно для того, чтобы поджарить мясо, но не сжечь его. Если глубину сделать больше 25 см, увеличится расход топлива и время приготовления шашлыка.

Существуют также оригинальные мини-модели, все размеры которых придется урезать, в зависимости от уменьшения самого макета.

Они, как правило, имеют коротенькие ножки и располагаются близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.

Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба. Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба. Ориентировочно – около 60 мм в одном ряду.

Учитывая, что отверстия располагаются в шахматном порядке, то расстояние от нижнего до верхнего – всего 30 мм. Это необходимо для того, чтобы кислород входил в мангал равномерно.

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.

Стационарный металлический мангал готов. Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.

Вся работа осуществляется в четыре этапа.

  1. Разметка и вырезание стенок и днища. Все элементы необходимо расчертить с учетом припуска на загибаемые швы.
  2. Проделываем поддувала и воздуховоды в стенах и днище.
  3. На припусках, оставленных при разрезании элементов, делаются отверстия для крепления их друг к другу.
  4. Ножки также будут крепиться без помощи сварки. Здесь подойдет металлический уголок, который прикрутится к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использование трубок, на которых необходимо сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный мангал из железа можно использовать по назначению сразу же после завершения всех работ.

После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.

Конструкция из бочки может сочетать в себе сразу две функции: шашлычница и коптильня.

Существует как минимум три способа ее изготовления. При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.

Сделать идеальную коптильню также несложно. Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

Изготовление металлического мангала из б/у газового баллона схематично очень похожа на такой же процесс у бочки.

Основным нюансом, на который следует обратить внимание, является подготовка использованной емкости к работе.

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.

Для этого нужно сделать три действия.

  1. выпустить остатки газа через клапан и перевернуть баллон вверх ногами;
  2. смочить клапан мыльной водой, в случае появления пузырьков или соответствующего запаха газ еще весь не вышел, нужно подождать;
  3. промыть опустошенную емкость.

Для того чтобы осуществить третий шаг максимально безопасно, данную процедуру рекомендовано производить с помощником.

В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

В полученное отверстие вставляют шланг, из которого подается вода под хорошим напором. Пока жидкость поступает внутрь, баллон периодически потряхивают, чтобы хорошо вымыть все стенки. Заливают полную емкость и оставляют на несколько дней. Через отведенный срок воду сливают, но помните, что это уже яд. Чтобы вывести едкий запах газа из баллона, его обжигают внутри перед тем, как приступить к изготовлению из него мангала. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Использовав капот и переднюю часть старого транспортного средства, можно получить отличный жаропрочный и необычный мангал с крышкой.

Самым простым считается мангал, выполненный из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машинки-автомат. Среднее время, необходимое на обработку, составляет 10-15 минут. Главное условие – найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если считаете его слишком высоким. Что касается опоры, то удобство данного варианта заключается в том, что его можно поставить прямо на землю, кирпичи или камни. А можно изготовить специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте его индивидуально под себя.

Советы по эксплуатации

Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.

После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации не нужно очищать от нагара. Считается, что именно это придает шашлыкам особый аромат и «здоровье».

Красить металлические конструкции рекомендуют только жаропрочными лакокрасочными материалами. Для наведения красоты осуществляют процесс, который называется воронение.

Происходит он в два этапа:

  1. обезжиривание поверхности;
  2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Если в общей конструкции используются деревянные детали, следует уделить особое внимание и их обработке различными антисептическими, влагостойкими и жароотталкивающими средствами.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала. Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много. Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Чертежи мангалов из металла своими руками

Когда-то работать с металлом учили в школе на уроках труда или производственного обучения: резать, сверлить, соединять две детали болтами с гайками или заклепками. Этих навыков достаточно тому, кто собирается сделать металлический мангал по собственным чертежам.

Делать своими руками или купить готовый мангал – дело вкуса.

Самостоятельное изготовление не всегда выйдет дешевле заводского, но шашлыки покажутся вдвойне вкуснее от того, что приготовлены на углях из созданного вами мангала.

Чертежи и размеры

Перед тем, как мастерить, нужно, как минимум, набросать эскиз будущего изделия. Затем прорисовать все детали с указанием размеров.

К разработке чертежей и определению размеров деталей можно подойти двумя способами.

  1. Придумать или выбрать в качестве образца готовую конструкцию (размеры, форму ящика, ножки и т. д.) с целью закупки всего необходимого.
  2. Сделать ревизию в гараже или на даче, где обычно есть обрезки металла, уголка или труб, которые можно включить в будущую конструкцию, и разрабатывать собственную модель, исходя из находок.
Второй путь интереснее и экономнее.

Виды конструкций

Основой любой конструкции металлического мангала является сам ящик и основание в виде ножек. Оформление и дополнительные элементы в виде крышки, рабочего столика, решетки под барбекю или подставки под казан – в соответствии с целесообразностью и фантазией изготовителя.

На рисунке показан простейший мангал. Размеры можно изменять исходя из собственных предпочтений. Но разметку отверстий в нижней части стенок и верхних надпилов под шампуры желательно сохранить.

Обычный

Самый распространенный вариант – жаровня на ножках. Выполняют ее обычно из металла толщиной 2-3 мм методом сварки.

В качестве опоры используют отрезки арматуры или металлический профиль.

Стационарный

При выборе конструкции можно не думать о весе изделия, поэтому основополагающим будет удобство работы мангальщика. Кроме того, имеется множество вариантов оформления и создания многофункционального устройства для приготовления пищи на открытом огне.

Разборный

Конструкции разборные и частично разборные (снятие ножек) заранее рассчитывают по весу и размерам мангала в транспортируемом виде. Варианты соединения деталей – петли с крючками или болты с гайками. Потрудиться, в том числе и над расчетом конструкции, придется дольше.

Промышленность выпускает разборные мангалы, которые в собранном для переноса виде напоминают небольшой чемоданчик. Его даже пешие туристы могут легко взять с собой.

Но такие устройства недолговечны: быстро прогорают и деформируются, так как для их изготовления используется тонкий металл.

Стандартные размеры

Большинство производимых промышленностью и изготавливаемых своими руками мангалов традиционно рассчитаны на 6 шампуров, поэтому жаровня имеет размеры около 600 мм в длину, 250-280 мм в ширину и 150-180 мм в глубину. Более глубокий ящик приведет или к перерасходу топлива, или к увеличению времени приготовления шашлыка, да и качество конечного продукта может пострадать.

Как рассчитать размеры?

Рассчитать габариты жаровни легко, если задать в качестве базы количество однократной закладки шампуров, поэтому стационарные мангалы для дачи, куда приглашают много гостей, чаще имеют длину около 1200 мм, то есть предназначены для 12-ти шампуров. Длиннее их не делают из соображений удобства обслуживания.

Ширину определяет длина шампуров. Самодельные шампуры могут быть какой угодно длины, но рабочая зона, где находится мясо, составляет максимум 50 см, обычно 28-30 см, поэтому ширину «с запасом» делать не стоит.

Глубину выбирают до 20 см, при большем значении труднее поддерживать условия, оптимальные для приготовления сочного шашлыка.

Очень маленькие мангалы не дадут достаточно жара, а слишком большие не будут полностью загружены.

Особенности

Нельзя забывать о высоте ножек. Технологически достаточно просвета между жаровней и землей сантиметров в десять, остальная высота – ради комфорта повара.

Пошаговая инструкция изготовления

Когда определена конструкция и прорисованы детали, готовим железо и инструменты.

Не забываем о средствах индивидуальной защиты при работе с металлом: закрытая одежда, перчатки, очки.

Что потребуется?

Цельный металлический лист или обрезки достаточных для будущих деталей размеров. Толщина – чем больше, тем лучше, для увеличения срока использования. Но толстый лист – тяжелый, в случае необходимости передвигать или переносить собранную конструкцию следует выбрать толщину металла 2-3 мм.

При эксплуатации мангала основная температурная нагрузка приходится на дно жаровни. Именно оно прогорает первым, если был использован металл одинаковой толщины. Поэтому, если есть возможность, для дна желательно взять лист от 5 мм. Впрочем, 2-3-миллиметровый лист, использованный для дна и стенок мангала, служит несколько лет. Причем, чем чаще готовят шашлыки, тем больше срок службы.

Для изготовления ножек подходит уголок, металлическая труба или арматура. Уголок предпочтительнее, так как его можно использовать по периметру дна, сварив из него раму — деталь не обязательную, но прибавляющую конструкции долголетия.

При желании сделать ножки съемными придется заранее заготовить крепеж.

В процессе изготовления под рукой должны находиться следующие инструменты:

  • линейка или рулетка;
  • уголок;
  • карандаш, маркер или чертилка по металлу;
  • болгарка для вырезания деталей;
  • дрель;,
  • сварочный аппарат.

Как выполнить сварку?

Применение сварочного аппарата упрощает и ускоряет процесс изготовления мангала. Над сборно-разборными вариантами придется трудиться дольше, но это дело вкуса.

Как при сварке любых металлоконструкций из листа, сначала прихватывают углы, затем производят расшивку.

К полностью сваренному коробу крепят ножки.

Поэтапное возведение

Когда чертежи, инструменты и материалы на рабочем месте, можно приступать.

  • Вырезаем из листа детали в количестве пяти штук: дно, передняя, задняя стенка и две боковых.

  • Берем переднюю и заднюю стенки, кладем одну на другую, совмещаем. Производим разметку отверстий для воздуха.

  • Вооружаемся дрелью со сверлом 8-10 мм, сверлим. Размечаем выемки для фиксации шампуров. Берем болгарку, вырезаем.
  • Разъединяем стенки, при необходимости отверстия и выемки зачищаем наждачкой от стружки и заусенцев.
  • Свариваем короб.

  • Привариваем или крепим болтами ножки. Для большей устойчивости изделия между опорами можно вварить перемычки.

  • Еще раз берем в руки наждачку и готовим наружные поверхности мангала под покраску.

Покраска готового мангала

Наружная поверхность мангала требует нанесения защитного слоя.

В заводских условиях применяют смеси на силиконовой основе, требующие запекания.

В домашних условиях оптимально использовать кремнийорганические термостойкие или акриловые краски и эмали. Вторые, выпускаемые в баллончиках, удобнее в применении и прочнее удерживаются на металле.

Перед окрашиванием обязательно очистить поверхности от мусора и следов коррозии, используя наждачную бумагу или насадку на дрель. Нанесение краски – не менее двух слоев с выдержкой указанного на упаковке срока высыхания. Если решили работать кистью или валиком, то каждый слой наносят в одном направлении, но перпендикулярно к предыдущему.
Посмотрите видео про изготовление мангала

Купить или сделать?

Если закупать все материалы для мангала, затраты в конечном итоге могут превысить стоимость готового мангала заводского изготовления.

Но эти затраты распределены во времени, а отдельные детали или материалы для них могут оказаться под рукой.

Учитывая удовольствие от самого процесса работы, когда из груды металлы получается полезная вещь, о покупке мангала можно забыть. Все в наших руках!

Чертеж мангала из металла с размерами, фото

Вряд ли любители отдохнуть на природе будут делать это без приготовления шашлыка. Чтобы приготовление было приятным, а готовый продукт имел восхитительный вкус, нужен как минимум нормальный мангал из металла, ну и, конечно же, опыт в приготовлении лакомства. Если обдув происходит только с помощью ветра, угли будут разгораться неравномерно, жар получится не очень качественным. Шашлык может с одной стороны пригореть, или не дожариться. Не совсем удобно на отдых брать громоздкое изделие. Оптимальным вариантом, если планируется выезд на природу, будет складной мангал.

Вариантов того, как сделать мангал из металла своими руками, может быть несколько. Если планируется не покупать, а изготовить все собственноручно, придется приложить немного усилий. Но сделать что-то своими руками, после чего многократно восхищаться удобством и качеством изготовления – это неоспоримые преимущества, которые заставят домашнего мастера немедленно приступить к изготовлению.

Складной мангал обладает несколькими преимуществами перед обычным аналогом:

  • его можно переносить в другое место не опасаясь, что руки будут испачканы в саже;
  • мобильность конструкции максимальная: он легко поместится в кузов автомобиля, в отличие от стационарного;
  • обеспечивается легкость мытья, разборки изделия.

Изготовление складного металлического мангала своими руками

Перед нарезкой железа и другими действиями требуется составление чертежа изделия. Можно пользоваться уже готовыми вариантами, но, если хочется построить что-то оригинальное, некоторые цифры в предложенных данных можно изменять по своему усмотрению. Чертеж делать несложно, но должна быть предусмотрена каждая деталь.

Чтобы переносной мангал легко разбирался, переносился, он должен состоять из нескольких обязательных частей. Они делаются не очень большими, чтобы, разобрав изделие, его можно было легко перемещать.

После разбора и приготовления чертежей стоит продумать, как он будет перевозиться. Для перевозки можно использовать маленький старый чемодан, дипломат. Некоторые используют сумку, или даже маленький деревянный ящик. Каркас, в котором мангал будет перемещаться, должен не сильно отличаться размерами от самого изделия. Как вариант, можно подогнать размеры самого мангала на чертежах, если имеется уже готовый каркас для его перевозки. Вариант схемы мангала

Стоит знать, как сделать разборный мангал своими руками, но, кроме этого, учесть множество мелочей. Кроме самого изделия, придется перевозить шампура, некоторые предпочитают решетку для гриля. Угли обычно находятся в специальном пакете. Плюс, мясо, посуда, другие дополнительные приспособления. Смысл в том, что чем меньше будет занимать места жаровня, тем лучше.

Если планируется перевозить мангал только в машине, а руками перемещать его придется минимально, длина может быть значительно увеличена. Некоторые делают ее до метра, и это вполне удобно, если продумать все мелочи, связанные с перемещением конструкции.

Схема мангала

Не стоит делать барбекю меньше 60 (по длине) х 30 (по ширине) х 15 (по высоте). Размеры минимальны для помещения туда шести шампуров. Если сделать меньше, в один прекрасный момент может возникнуть неудобство, нехватка места для приготовления мяса. Делать следует из металла, который соответствует следующим требованиям:

  1. Должен быть легким, прочным.
  2. Не должен покрываться ржавчиной, на нем не должны оставаться следы коррозии.
  3. Температура плавления должна быть высокой.
  4. Материал не должен быть токсичным.

Подойдет простая нержавеющая сталь, потому что ее характеристики вполне отвечают заявленным требованиям. Толщину листов можно выбирать в 2-3 мм. Материалы тоньше 2 мм будут со временем деформироваться. При повышении толщины конструкция будет слишком тяжелой. Днище будет нагреваться и подвергаться высокой температуре чаще остальных граней. Имеет смысл сделать его 5 мм толщиной. Если такого материала нет, можно воспользоваться листовым железом, сплавами тугоплавких металлов.

Процесс изготовления мангала

Раскладные конструкции получаются не всегда правильно. Чтобы все получилось нормально, следует перенести с чертежа цифры на металл и вырезать необходимые части. Например, если размеры составляют 60х30х15 см на чертеже, на металле получится так:

  • 2 части, располагающиеся с боков, размерами 60х15 см;
  • 2 части, размеры которых 30х15 см;
  • дно, размер которого 60х30 см.

Мангалы своими руками из нержавейки

Стоит продумать, как будут делаться ножки. Некоторые делают их отдельно, можно сделать их продолжением днища или торцевых граней. Для удобства ножки делаются высотой чуть менее метра, чтобы готовое изделие было по высоте около 100 – 120 см. До начала изготовления стоит продумать, какие дополнительные части придется устанавливать в мангал. Например, крепления, которые можно изготовить в форме уголков или навесов (как в форточках). Оно привариваются к основанию корпуса.

Если сварочный аппарат отсутствует, не критично сделать все части составными, то есть так, чтобы они вставлялись одна в другую. На чертеже делается несколько выступов, которые формой будут как буква «Г». Их размеры составляют около 1,5х3 см. На торцах в схеме делаются места, где будут проделаны распилы. Там ставятся крепления. Такие же крепления можно делать, чтобы зафиксировать дно. После решения вопроса с креплениями можно приступать к вырезке частей мангала.

Готовые мангалы

Режется все с помощью болгарки. После вырезания все части обязательно должны шлифоваться. Заусенцы на краях должны быть обязательно убраны, так как об них легко порезаться. В боковых частях проделываются небольшие отверстия, которые послужат как ручки. Они понадобятся, если будет нужно переставить изделие с одного места на другое. Сделать складной мангал своими руками из металла, если чертежи имеются, не так сложно, как кажется – достаточно приложить немного усилий, понять технологию изготовления.

После шлифовки деталей внизу боковых стенок проделываются отверстия для вентиляции, подачи воздуха к углям. Делается 2 ряда, толщина каждого по 1 см. Для красоты проделывать их лучше всего в шахматном порядке. Расстояние между каждой составляет 4 см. Цифры примерны, здесь нет обязательного значения. Пример мангала

Если ножки планируется делать съемными, на днище, в самых уголках, привариваются гайки или уголки, в которые можно будет установить ножки. Стойки делаются из трубок или уголков. После приготовления всех частей их можно сваривать в единую конструкцию или соединять, если изделие планировалось выполнить без сварки. Готовый мангал

Если в качестве материала использовалась нержавейка, его не нужно обрабатывать составами против коррозии. В других случаях необходимо покрыть металл антикоррозийными составами. Защитить можно с помощью воронения или покраски. Стоит помнить, что человек, сделавший мангал сам, будет гордиться своим изделием. Особенно в случае, если у него не раз получилось сделать отменный шашлык.

Мангал из металла своими руками + размеры, фото, видео, схемы, чертежи

Любой отдых на лоне природы просто невозможно представить без приготовления шашлыка. В настоящее время существует огромное количество различных мангалов (для дачи и не только), как классической конструкции, так и эксклюзивного проекта, выполненного на заказ с учетом всех особенностей ландшафтного дизайна. Конструкция мангала в классическом стиле очень проста. В основном это металлический ящик, сделанный из листов различной толщины, так как считается, что чем толще будут стенки конструкции, тем дольше он прослужит.

Основные достоинства мангала из металла:

  • Простота изготовления. Практически любой человек может изготовить металлический мангал из подручных материалов в самые сжатые сроки у себя на участке.
  • Мобильность. Важное достоинство мангала, который, исходя из различных обстоятельств, можно перенести в любое удобное место, спрятать зимой в закрытое помещение.
  • Пожаробезопасность. Металл традиционно относится к самым безопасным строительным материалам.
  • Ценовая доступность. Стоимость изготовления мангала из металла при использовании подручных и остаточных материалов будет минимальна.

Даже отправляясь на отдых на природу можно изготовить металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой. Такой мангал изготавливается очень быстро, он легок в транспортировки, удобен тем, кто регулярно выбирается на природу. Если же вы хотите сделать стационарное сооружение на своем приусадебном участке, чтобы он оригинально и функционально дополнял вид и облагораживал участок, то придется постараться.

В статье мы расскажем как сделать мангал из металла своими руками, какие должны быть размеры, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры

Расчет конструктивных параметров мангала из металла

Перед тем как сделать мангал из металла, необходимо определиться с его габаритами. Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500×300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям. Если планируется пользоваться решеткой, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки). Важно не проектировать мангал слишком глубоким, тогда может понадобиться большее количество углей, и мясо будет жариться медленно и неравномерно.

Изготовление простого мангала

Технология изготовления металлического мангала

Очень важно при изготовлении мангала правильно выбрать материал. Итак, какой же металл лучше? Идеально подойдут листы из стали, чем больше ширина, тем лучше. Ножки можно изготовить из того же листа, предварительного согнутого по всей длине уголком, для придания ему жесткости. Отлично, если у вас имеется сварочный аппарат. Тогда размечаются на листе металла все стороны изделия, отрезается лишнее и по разметке сгибаются под углом 90º. По краям поверхности сваривают по всей длине, а потом к готовой заготовке приваривают дно. Ножки можно крепить не намертво к изделию, чтобы в дальнейшем можно было их снимать при транспортировке или длительном хранении.

Мангал из металла собран на болтах

Если в наличии нет сварочного аппарата, то схема будет другая. Еще при разметке каркаса необходимо прибавить 30–40 мм с каждой стороны. Со стороны стыка потом загибают этот излишек, состыковывают с другой стороной и сверлят через стык три отверстия: по краям и посередине. Поверхности прикручивают болтами. Снизу по ребрам делают 4 разреза по 30–40 мм, аккуратно загибают внутрь под прямым углом. Получится по периметру опорная площадка, на которую сверху уже кладем дно. Такой конструкции жесткости хватит с избытком, для того, чтобы выдержать угли и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала. Отверстия делают прямо над дном. Оптимальны отверстия диаметром 20–30 мм через каждые 40–50 мм. Чем меньше будет диаметр отверстия, тем необходимо чаще их делать. Эти технологические отверстия необходимы для раздувания углей и подачи воздуха. После этого делают ножки, которые можно прикрепить с помощью болтов. Достаточно четырех болтов на ножку, по два на каждую сторону. Это позволит в дальнейшем снимать их. При желании ножки можно приварить их к основанию мангала.

Сделать простой мангал из металла очень просто. Достаточно при себе иметь слесарный инструмент, листы металла, немного свободного времени и конечно важный элемент – желание! Однако не всех людей устраивает такая простая конструкция, особенно когда готовить приходится при не совсем подходящей погоде. О том, как усовершенствовать металлический мангал, пойдет речь далее.

Делаем мангал с крышей

Кованый мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Обратите внимание! В зависимости от выбранного типа крыши может потребоваться изготовление вытяжной трубы, чтобы дым выходил через нее.
Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Обратите внимание! Можно установить и забетонировать навес, а мангал просто ставить под него.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Обратите внимание! В такой конструкции мангала часто присутствует печь, и предусмотрено место для складирования дров.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Видео

В этом видео показано, как можно сделать неразборной мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, изготовленных домашними умельцами:

Схемы и чертежи

Чертеж мангала Разборной мангал Чертеж металлического мангала Чертеж мангала с ножками Чертеж простого мангала Нарисованный от руки мангал с крышей

Фото

В дне нужно просверлить отверстия Металлический мангал с электроприводом Мангал с оригинальной крышей Мангал под капотом старого автомобиля Крыша мангала сделана так, чтобы выходил дым Мангал под одной крышей с печкой Мангал с печкой и крышей Мангал в беседке Мангал украшен элементами ковки Складной металлический мангал

Мангалы из металла своими руками: размеры, фото и советы

Автор aquatic На чтение 7 мин. Просмотров 7.5k. Обновлено

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится
Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов
Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха
Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.
  • Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкция
В этой модели ножки в рабочем положении фиксируются специальными уголками
В сложенном состоянии ширина мангала – примерно 40 мм
Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»
Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)

Мангал своими руками из металла размеры (56 фото) » НА ДАЧЕ ФОТО

Мангал трапециевидный


Печь барбекю Размеры


Мангал с поддувалом и зольником чертеж


Комплекс барбекю big r-400 чертеж


Как сварить метал через телефонную камеру


Металлические кованые мангалы


Мангал дачный ам22

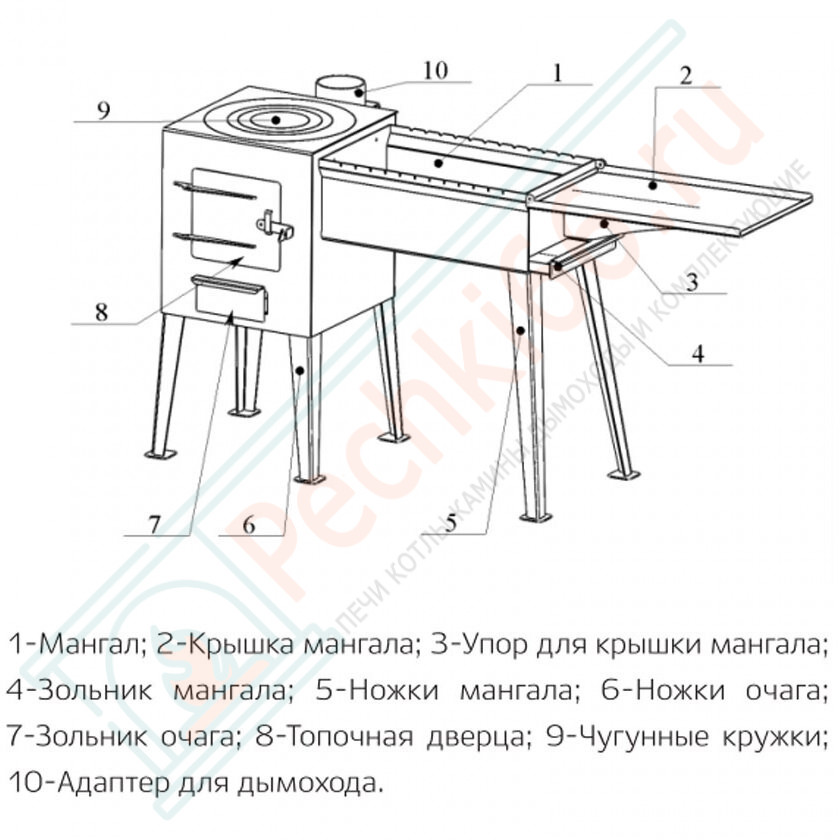

Мангал с печкой под казан из металла чертежи


Мангал 800х400 чертеж


Мангал “Iskra” разборный, сталь 1,5мм.


Мангал “с топкой” №17


Мангал чертёж с размерами из металла стационарный


Мангал 60*35


Мангал Мустанг 34а


Чугунный мангал БЛМЗ


Чертеж мангала с трубой из металла с размерами


Greivari мангал


Мангальный комплекс Эмир чертежи


Разборный мангал своими руками из металла чертежи


Мангал с вытяжкой из МС-15 чертеж


Гриль-мангал fog2000


Мангалы из металла


Конструкции мангалов для шашлыков


Мангал 30х50 чертеж


Мангал 600х300х200 чертежи


Мангал вертикальный разборный чертёж


Чертежи мангала RW_1200


Мангальная зона на даче Размеры


Мангал дачный МД-5



Мангал SLAND 892026


Мангал Profi Grill Eck чертежи


Мангал на колесиках


Разборный мангал чертеж 270мм 400мм


Мангал дачный “МД-4”


Мангал с казаном из металла чертежи


Мангал-беседка мм27


Мангал “с топкой” №17


Мангал разборный №5 400х750х800х3мм (габарит жаровни 750х400х170) прямой


Мангал дачный ам21


Мангал надежный плюс Везувий


Мангал Везувий Люкс 2


Взр2280 мангал с крышей Roof Grill


Мангал SLAND 134210


Мангал с дровницей


Мангал с топкой


Складной мангал чертеж


Коптильня чертеж с размерами


Смокер гриль чертеж


Мангал коптильня из листового металла


Мангал с дровницей


Мангал большой мс2


Мангал разборный м02 Kukmara с шампурами


Стандарт мангала размер чертеж


Мангал “складной макси” 640*340*145


Мангал из пеноблоков своими руками чертежи

грилей для барбекю | Габаритные размеры и чертежи барбекю

Как сделать гриль для барбекю?

Факторы, которые следует учитывать при создании гриля для барбекю, включают выбор между газом или древесным углем, а также наличие электрических розеток, проточной воды, освещения и места для хранения. Решетка должна быть установлена ​​на стальных опорах и изготовлена ​​из легковоспламеняющихся материалов со съемной головкой и пространством под решеткой. Основная конструкция головки гриля представляет собой U-образный блок. Если вы строите угольный гриль, вам понадобится пара металлических решеток, чтобы удерживать угли и пищу, а вокруг зоны гриля нужно выстелить слои огнеупорного кирпича.

Как очистить гриль для барбекю?

Общая рекомендация при обслуживании гриля для барбекю – использовать металлическую щетку для чистки решетки после каждого использования и тщательную чистку два раза в год или около того, в зависимости от интенсивности использования гриля. Проволочная щетка, смоченная в мыльной воде, должна удалить весь углерод с газового гриля. В случае использования угольного гриля старые сгоревшие угли нужно выбросить. Следующий шаг – взять решетки вместе с другими съемными частями и поместить их в ведро с мыльной водой, чтобы после замачивания протереть губкой.Протрите полотенцем внешнюю поверхность и начните собирать детали, когда они высохнут. Последний шаг – подключить баллон с пропаном и включить гриль, чтобы он нагрелся достаточно, чтобы сжечь любые остатки процесса очистки.

Как удалить ржавчину с гриля для барбекю?

При очистке гриля от ржавчины используйте мыло, теплую воду и моющее средство для чистки гриля. Лучше избегать использования стальной или металлической ваты и использовать для этого более мягкий материал, например ткань или губку. Сделайте пасту из уксуса и пищевой соды и нанесите ее на гриль губкой или тканью, промывая теплой водой после того, как оставьте пасту на 20–30 минут.Сода также является средством для удаления ржавчины. Любую съемную часть гриля можно оставить на ночь в ведре с водой, а затем промыть и протереть.

Стандартные размеры газового гриля (с чертежами) – Модернизированный дом

Если вам нравится развлекаться, вы знаете, как важно правильно выбрать гриль для приготовления самых аппетитных блюд. Гриль подходящего размера поможет вам устроить лучшие барбекю на заднем дворе и оставить много летних воспоминаний. Используйте это как руководство, чтобы выбрать лучший гриль для вас и ваших нужд.

Вы измеряете гриль с учетом доступной площади для приготовления пищи. Газовые грили обычно имеют площадь от 400 до 500 квадратных дюймов для приготовления пищи для средней семьи. Для тех, у кого большие семьи, большие газовые грили имеют площадь для приготовления пищи 600 квадратных дюймов.

Каков средний размер газового гриля?

Газовый гриль среднего размера имеет площадь для приготовления пищи около 360 квадратных дюймов, ширину 24 дюйма и глубину 15 дюймов. Грили большего размера могут иметь площадь для приготовления пищи до 1200 квадратных дюймов, ширину 48 дюймов и глубину 26 дюймов.

Количество конфорок на гриле является важным фактором при выборе размера. Газовый гриль с тремя конфорками имеет площадь для приготовления пищи от 450 до 500 квадратных дюймов, что достаточно для среднего домохозяйства. Газовые грили с пятью или шестью горелками имеют площадь для приготовления пищи от 550 до 650 квадратных дюймов, что идеально подходит для тех, кто любит развлекаться.

Как выбрать газовый гриль подходящего размера

При выборе гриля подходящего размера необходимо учитывать несколько моментов. Во-первых, для скольких людей вы планируете готовить одновременно.Кроме того, сколько блюд вы хотите приготовить?

И, конечно же, вы также должны учитывать практические аспекты того, где вы планируете разместить гриль. Ваш ответ на эти вопросы повлияет на размер вашего гриля, поэтому важно знать это заранее. Начните с определения идеального размера гриля, исходя из того, для скольких людей вы планируете готовить одновременно.

На каждого человека, для которого вы собираетесь готовить, отведите 72 квадратных дюйма пространства для гриля. Следовательно, для приготовления пищи для трех человек требуется 216 квадратных дюймов, а для приготовления пищи для четырех человек требуется 288 квадратных дюймов.Если вы готовите для пяти человек, вам потребуется 360 квадратных дюймов, а для шести человек – 432 квадратных дюйма.

Обычно люди округляют до следующих сотен квадратных дюймов, чтобы убедиться, что у них достаточно места для приготовления пищи. Если ваш гриль переполнен, это может привести к тому, что блюда будут переварены или недожарены, что станет общей проблемой.

Итак, определите предполагаемую площадь готовки и округлите, чтобы убедиться, что у вас есть подходящий размер гриля. После того, как вы определились с грилем наилучшего размера, вы можете приступить к рассмотрению возможных вариантов.

Малый газовый гриль

Небольшой газовый гриль наподобие Napoleon Rogue 365 – отличный вариант для тех, кто готовит только для себя. Гриль портативный, поэтому его легко положить на хранение, так как есть место для баллона с пропаном и инструментов для гриля. Napoleon Rogue 365 имеет высоту 48 дюймов, ширину 48 дюймов и глубину 25 дюймов.

Источник: Dimensions.com

Если объединить основную зону для гриля и решетку для подогрева, общая площадь гриля составит 460 квадратных дюймов. Также имеется дополнительная плита для приготовления гарниров.

Газовый гриль среднего размера

Napoleon Prestige 500 – хороший вариант для газового гриля среднего размера при приготовлении пищи для толпы. Он может приготовить до 30 4-дюймовых гамбургеров за один раз с площадью гриля 500 квадратных дюймов. Подогреватель имеет дополнительные 260 квадратных дюймов пространства.

Газовый гриль Napoleon Prestige 500 имеет общую высоту 50,25 дюйма. Кроме того, он имеет ширину 64,25 дюйма и глубину 26,25 дюйма. Этот гриль весит около 254 фунтов, поэтому передвигаться по нему намного сложнее.

Источник: Все вещи барбекю

Большой газовый гриль

Большой газовый гриль, такой как Napoleon Prestige Pro 825, – отличный вариант, когда вы обслуживаете большую группу. Он имеет 825 квадратных дюймов площади для приготовления пищи плюс 420 квадратных дюймов зоны нагрева, в целом 1245 квадратных дюймов. Гриль также имеет две дополнительные боковые конфорки для приготовления дополнительных блюд.

Источник: Dimensions.com

Высота Napoleon Prestige Pro 825 в закрытом состоянии составляет 51 дюйм, а в открытом – 56 дюймов. Он имеет ширину 94.25 дюймов и глубиной 25,5 дюймов. Этот гриль весит 469 фунтов, поэтому его определенно нелегко переместить.

Типы газовых грилей

Газовые грили – наиболее распространенный тип гриля, используемый в Соединенных Штатах. Газовые грили удобны, эффективны и универсальны, так как большинство из них имеют дополнительные функции и горелки. Их легко использовать как новичку, так и специалисту.

Есть несколько различных типов газовых грилей.

Пропановый гриль

Вы можете заправить газовые грили пропаном или природным газом.Пропан поставляется в переносных цистернах, и вы можете купить их в большинстве супермаркетов. Хотя вам придется время от времени пополнять резервуар, ими проще пользоваться.

Средний размер баллона с пропаном составляет 20 фунтов. Он имеет высоту 18 дюймов и диаметр около 12 дюймов. Пропановый бак на 20 фунтов может обеспечить 25 часов приготовления на гриле.

Гриль на природном газе

Если в вашем доме есть встроенный газопровод, газовый гриль для вас. Грили на природном газе являются обычным выбором для встроенных грилей, и они избавляют от необходимости покупать топливо.

Вы также найдете эти грили в качестве решетки для установки в патио, как этот. В открытом состоянии решетка имеет высоту 59 дюймов, ширину 26 дюймов и глубину 18,5 дюймов.

В закрытом состоянии решетка имеет высоту 48,5 дюймов, ширину 51 дюйм и глубину 24 ¾ дюйма. Высота гриля от земли до верхней полки составляет 37 дюймов.

Источник: AOKitchens

Инфракрасный газовый гриль

Инфракрасные газовые грили можно заправлять пропаном или природным газом. Инфракрасная технология может равномерно распределять тепло по поверхности гриля и предотвращать попадание пламени на решетку.Они известны тем, что не имеют обострений и обеспечивают ровную температуру.

Самый распространенный инфракрасный газовый гриль – гриль с тремя конфорками. Они около 23 дюймов в длину, 57 дюймов в ширину и 46 дюймов в высоту.

Газовый гриль с плоской крышкой

Газовые грили с плоской крышкой – это плоские сковороды, работающие на пропане. Вы можете использовать плоскую решетку для приготовления самых разных блюд, от гамбургеров до завтрака. Грили с плоским верхом делают пищу более сочной, так как капли не могут стекать ниже решетки.

Газовые грили с плоским верхом бывают разных размеров. Маленькие и средние плоские грили обычно имеют поверхность от 150 до 300 квадратных дюймов. Большие плоские грили имеют площадь готовки около 500 квадратных дюймов.

Газовый гриль напольный

Отдельно стоящие газовые грили обладают дополнительным преимуществом в виде портативности. Они ни к чему не прикреплены, поэтому вы можете легко перемещать их по мере необходимости. Отдельно стоящие газовые грили получают энергию от пропана или природного газа.

Встраиваемый газовый гриль

Встраиваемые газовые грили встраиваются в постоянные конструкции, такие как уличный шкаф или кухонный остров.Это высококачественные грили, которые часто можно найти на уличных кухнях, которые могут улучшить внешний вид вашего заднего двора. Встроенной решетки стандартного размера нет, но обычно ее ширина составляет от 34 до 40 дюймов.

Рекомендации по безопасности газового гриля

При покупке нового гриля всегда читайте руководство, чтобы узнать, как с ним безопасно работать. Все газовые и пропановые грили следует эксплуатировать на открытом воздухе в хорошо вентилируемых помещениях. Не ставьте экраны на летнюю кухню и следите за тем, чтобы вокруг зоны для гриля оставалось достаточное пространство.

Производители предлагают оставить зазор 20 дюймов до задней части решетки. Должно быть 7 дюймов зазора с каждой стороны и 24 дюйма зазора между решеткой и виниловым сайдингом. Грили также должны быть на расстоянии не менее трех футов от стен дома и 10 футов от всех легковоспламеняющихся веществ.

Прежде чем накрывать гриль, убедитесь, что он полностью остыл, чтобы предотвратить возгорание. При зажигании газового гриля держите крышку открытой. Это предотвратит скопление газа под крышкой.

После приготовления на гриле всегда выключайте все конфорки. Затем выключите бензобак или природный газ. Возле мангала должна быть заглушка.

Связанные вопросы

Как очистить решетку от ржавчины?

Для очистки гриля от ржавчины используйте теплую воду с мылом и легкое моющее средство для чистки гриля. Вам следует избегать стальной проволоки или шерсти, а вместо этого использовать ткань или губку. Очистите решетку и переходите к следующему шагу.

Очистив решетку водой с мылом, сделайте пасту из уксуса и пищевой соды.Нанесите пасту на решетку с помощью губки или ткани и оставьте на 20–30 минут. Удалите пасту, и ржавчина должна исчезнуть.

Сода – еще одно средство для удаления ржавчины. Поместите все заржавевшие части в ведро, которое может удобно поместиться. Наполните ведро содой, оставьте на ночь, а утром промойте и сотрите ржавчину.

Должен ли я чувствовать запах газа от газового гриля?

Если вы когда-нибудь почувствуете запах газа, вы должны быть обеспокоены. Утечка пропана приведет к выделению пузырьков.Чтобы проверить утечку газа, используйте небольшую наметочную щетку и таз с мыльной водой.

Нанесите мыльную воду на шланги и соединение, когда бак полон, а клапан находится во включенном положении. Если вы видите, что начинают образовываться пузырьки, это означает утечку газа. Если вы когда-нибудь почувствуете запах газа во время готовки, немедленно отойдите от гриля и позвоните в пожарную службу.

Стейси Рэндалл

Стейси Рэндалл – жена, мать и писатель-фрилансер из NOLA, которая всегда любила проекты «сделай сам», организацию дома и создание красивого пространства.Вместе со своим мужем последние несколько лет она с любовью ремонтировала бывший дом своих бабушек и дедушек, делая его своим и узнавая много нового о жизни.

Недавно опубликованные

ссылка на Как очистить пыльный бетонный пол в подвале (сделайте это!) ссылка на Почему в моем подвале летают мухи? (Узнай сейчас!)

Как построить остров для барбекю со стальными гвоздями

Постройте свой собственный остров для барбекю с помощью стальных шпилек простым способом.Наше пошаговое руководство покажет вам все, что вам нужно знать, чтобы спланировать, подготовить и установить металлический каркас для улицы. Следы, размеры и методы сборки для лучшей конструкции гриля.

Если вы когда-либо чувствовали, что переросли либо внутреннюю обстановку, либо существующую уличную кухню-барбекю , тогда планирование собственного барбекю на открытом воздухе может быть правильным решением.

Вместо того, чтобы тратить тысячи долларов на помощь извне, у вас может возникнуть идея сделать это самостоятельно и воплотить в жизнь свои собственные идеи DIY BBQ Island ..

Это не так уж и безумно, как кажется. Стальные шпильки помогли тысячам поклонников барбекю построить свои собственные индивидуальные конструкции. Они действуют как легкие в сборке каркасы для построения каркаса вашего острова и могут быть легко приобретены в магазинах или интернет-магазинах.

Вот как начать.

Фото: Orogrande

Планирование и размеры

Неспособность подготовиться и подготовиться к неудаче. Прежде чем вы увлечетесь покупкой запчастей или даже будете фантазировать о встроенном гриле своей мечты, вам необходимо правильно спланировать новую настройку.

Сюда входит определение точных размеров вашей зоны для приготовления пищи и того, что вы хотите включить в свой гриль. Это могут быть дополнительные элементы, такие как раковина, шкафы или ящики. Как только вы решите это сделать, вы сможете понять, сколько места вам понадобится.

Многие хозяйственные магазины и поставщики предлагают исчерпывающие руководства по размерам для всей своей продукции, которые позволят вам узнать точные размеры, которые вам понадобятся.

Вот несколько удивительных примеров планов острова барбекю, которые помогут вам понять, чего вы можете ожидать.

Пример плана острова для барбекю

Что бы вы ни выбрали, обязательно дважды и трижды проверьте свои размеры. Невозможно переоценить, насколько важно выявлять ошибки на этом этапе, а не выяснять, когда вы близки к завершению

Инструменты для острова барбекю

Многие инструменты для этого проекта будут похожи на любые другие: Например, уровни, перфоратор, шуруповерт. Однако есть несколько более специализированных и специфичных для установки стальных шпилек.

Это:

Стальные шпильки и гусеницы

Основной корпус вашей конструкции будет состоять из двух основных компонентов: шпилек и гусениц.

Несмотря на то, что они различаются по структуре, проще всего представить себе, что гусеницы в основном образуют горизонтальные элементы конструкции (они «следят» по земле), в то время как стойки действуют в основном вертикально.

Вам нужно будет тщательно спланировать и то, и другое, чтобы получить нужное количество каждого из них. Слишком мало – и ваша конструкция будет слабой, слишком много – напрасная трата затрат.

Как правило, многие люди стараются использовать 1 стойку на каждые 12 дюймов горизонтальной конструкции.Это хорошо подходит для формирования стен вашей островной конструкции и помогает обеспечить хорошее покрытие.

Самая популярная форма шпильки – калибр 25, которую можно приобрести в большинстве хороших хозяйственных магазинов или в интернет-магазинах. Они могут быть обрезаны по длине или входить в состав заранее разработанного набора.

Вы можете найти некоторые здесь, на Home Depot

Укладка композитных досок

Используя свой план в качестве ориентира, вам нужно будет использовать композитную доску, чтобы выложить форму вашего острова.Это имеет практическое преимущество, так как помогает вам вести вас через процесс строительства, но также поможет сохранить всю вашу конструкцию ровной и прочной, а также поможет уменьшить повреждение металлических каркасов.

Прокладываем гусеницы

Теперь приступаем к сборке.

Строительство нашего острова начинается с нижних колей. Нижние гусеницы больше, чем основные стальные шпильки, и могут выдерживать большой вес, поэтому они идеально подходят для формирования фундамента нашего острова и помогают создать прочную основу, на которой можно построить оставшуюся часть.

Расположите направляющие по периметру композита, чтобы сформировать нижнюю часть рамы. Для более длинных сторон вашего острова позвольте вашим гусеницам перекрываться примерно на 6 дюймов. Это должно гарантировать, что ваш остров останется стабильным.

Прикрепите направляющие к композитным доскам, просверлив их в каждом углу направляющих. Многие комплекты шпилек и гусениц имеют отверстия для легкой фиксации, но если вы купили их отдельно, вам, возможно, придется просверлить эти отверстия самостоятельно.

Выровняйте или проложите первую дорожку по вертикали.

Правильное расположение нижних дорожек определит успех (или неудачу!) Остальной части вашего острова, поэтому, как только они будут установлены, убедитесь, что они прямые и ровные.

Для этого можно использовать отвес, лазерный уровень или простой спиртовой уровень. Если вы хотите купить что-нибудь из этого, я бы порекомендовал лазерный уровень. Они, как правило, проще в использовании и намного эффективнее.

Если вы обнаружите, что какая-либо точка вашей нижней направляющей неровная, вам может потребоваться более плотно прикрепить ее к композитной доске с одного конца.

Присоедините шпильки к гусеницам

Теперь пора начать строить вертикально. Наилучший подход здесь – переходить по частям, поэтому сосредоточьтесь на одном конце вашей конструкции, чтобы начать установку шпилек.

Вставьте первую шпильку в направляющую, сначала выровняв ее так, чтобы форма отверстия на ее лицевой стороне была направлена ​​вниз. Вставьте конец шпильки в направляющую так, чтобы края обеих были перпендикулярны.

Поверните шпильку на 90 градусов так, чтобы шпилька вошла в направляющую так, чтобы поверхность шпильки была обращена наружу, а фланцы были обращены внутрь.Это должен образовать угол.

Используйте c-образные зажимы, чтобы удерживать шпильку на месте, и используйте спиртовой уровень, чтобы убедиться, что шпилька стоит вертикально прямо. Закрутите шпильку на место, зафиксировав ее, чтобы образовать угол с вашей дорожкой. После того, как вы прикрутили обе стороны и убедились, что винты затянуты, снимите струбцины. Повторите процесс для шпильки на другом конце дорожки.

Присоедините верхнюю направляющую

Теперь, когда у нас есть нижняя и боковые части нашей рамы, мы можем прикрепить верхнюю направляющую.Слегка закрутите концы шпилек, чтобы они вошли между фланцами гусеницы. Установите дорожку так, чтобы она образовывала идеальный угол с каждой стороны.

Используйте свой c-образный зажим, чтобы закрепить направляющую на шпильке с одного конца. Важно отметить, что перед закреплением другой стороны используйте спиртовой или лазерный уровень, чтобы убедиться, что верхняя направляющая выровнена. Если это не так, возможно, вам придется отрегулировать его по незавершенной стороне.

Фото: DIY Eddie

Когда он выпрямится, с помощью рулетки сравните длину нижнего конца конструкции с верхним.Если есть разница, вам нужно будет отрегулировать расположение шипов на верхней направляющей.

После того, как вы убедились, что верхний уровень направляющей прямой, а верхний конец конструкции соответствует длине нижней части, используйте С-образные струбцины, чтобы закрепить другой конец направляющей. Прикрутите четыре угла гусеницы к сверлу.

Вставьте шпильки меньшего размера.

Чтобы сделать наш остров более структурным и устойчивым, нам необходимо установить дополнительную шпильку внутри рамы.Мы делаем это с помощью более коротких гвоздиков.

С помощью рулетки отмерьте ровно половину горизонтали вдоль рамы и отметьте ее. Сделайте это как для нижней, так и для верхней дорожки. Просто вставьте шпильку под углом, чтобы она вошла между фланцами гусениц, а затем поверните ее так, чтобы она встала на место. Совместите его с маркировкой, закрепите зажимами и просверлите, чтобы закрепить.

Построение конструкции

Теперь, когда у вас есть первая часть конструкции стойки, вы можете приступить к ее возведению.Обязательно делайте это осторожно, постепенно, всегда проверяя, выровнен ли ваш остров, с помощью спиртового или лазерного уровня.

Установка электрических кабелей

Пропустите кабели через отверстия / заглушки шпилек. Рекомендую заделать отверстия пластиковой втулкой или стяжками. Это поможет предотвратить повреждение кабелей острыми краями отверстий, особенно если кабели будут тереться о края.

Установите панели и стойки

В идеале для этого можно использовать бетон, но если вам нужно что-то подешевле, то фанера или деревянные панели также подойдут.Только имейте в виду, что они не будут такими стойкими к атмосферным воздействиям, как бетон.

Для прилавков рекомендую выбрать гранит.

Amazon.com: Газовый гриль на пропане с 4 горелками Nexgrill из нержавеющей стали с боковой горелкой: патио, лужайка и сад

Это красивый мангал как по дизайну, так и по исполнению. Я заказал его в Home Depot, но, поскольку я обычно большой покупатель Prime, я подумал, что рассмотрю его здесь. Я взял решетку в разобранном виде и отнес домой.Для его переноски потребуется 2 человека, и он довольно большой. Скорее всего не поместится в автомобильный багажник. Открыв коробку, я был приятно удивлен невероятной работой по упаковке, которая была проделана. Хорошо продумано и полностью безопасно. Все части были уложены и ухожены.

Инструкции в основном представляют собой чертежи, и если бы я мог позвонить в компанию, это было бы из-за того, что чертежи были бы немного нечеткими и трудноразличимыми, а также запутанными. В нем говорится, что все, что вам нужно, это отвертка с крестообразным шлицем, но правда в том, что для хорошего выполнения работы вам понадобятся три или четыре разных размера.Винты поставляются двумя способами: а) либо уже прикреплены к той части, которую они должны удерживать, либо б) в упаковке с четкой маркировкой. Есть много-много винтов !. Одна вещь, которую я оценил в конструкции решетки, заключалась в том, что многие винты, которые уже прикреплены к соответствующей части, нужно только ослабить и вставить на место, а затем затянуть. Есть некоторые узкие места, поэтому здесь могут помочь удлиненные отвертки. Винты прочные, но головки мягкие, поэтому, если вы используете неправильную отвертку, довольно легко повредить головку винта.В упаковке нет лишних винтов.

Сборка может быть выполнена одним человеком с большим терпением, но, безусловно, лучше будет работать с двумя. Сборка относительно проста, если вы внимательно посмотрите на чертежи. Мне пришлось открутить пару вещей и поменять их местами, потому что я не мог достаточно хорошо интерпретировать рисунки. Это займет у вас пару часов. Основные компоненты гриля, которые приводят к сжиганию газа, уже собраны внутри гриля. Боковая конфорка для варки или готовки имеет 12 000 БТЕ, и этого достаточно, чтобы приготовить что угодно! Вам нужно будет собрать его, но это довольно просто.

Когда я включил решетку, я услышал невероятно громкий воющий звук. Я просмотрел указания и увидел небольшой абзац, в котором говорилось, что это могло случиться и что, возможно, нужно было прочистить газовую линию. Он не говорит вам, как это сделать. Я позвонил в службу поддержки клиентов и получил замечательного специалиста, который помог мне пройти все этапы. Теперь гриль собран и отлично работает. Мне особенно нравятся двери, за которыми скрывается канистра с бензином. Внутри достаточно места для хранения кухонных принадлежностей и руководств, так как все стороны металлические.Хорошо подойдет магнит с крючком. Я напишу еще одно обновление после того, как немного воспользуюсь им.

Я ценю дизайн, качество материалов, особенно компоненты решетки из прочной нержавеющей стали. В целом замечательный опыт.

Два года спустя: я обесцениваю свой обзор с пятью звездами до четырех, потому что металлическая крышка гриля, а также крышка над горелкой начинают ржаветь (и я религиозен, сохраняя на нем крышку). Если это нержавеющая сталь – плохого качества.Я скажу, что гриль все это время работал безупречно. Я просто хочу, чтобы металл был лучшего качества.

Персонализированная металлическая вывеска для барбекю – Декор внутреннего дворика для гриля

Помогите своему мастеру-грильщику улучшить его рабочее место, подарив ему металлический знак барбекю. Этот персонализированный знак – отличный предмет, который можно поставить в мужской пещере или на террасе над грилем. Этому особенному мужчине в вашей жизни понравится эта табличка с барбекю, сделанная специально для него!

*****
Сырая сталь – это материал, пригодный для вторичной переработки, который используется снова и снова.Это заставляет отделку варьироваться от изделия к изделию. Ваша необработанная стальная отделка создается на нашем местном заводе и может быть темнее или светлее, чем наши фотографии, в зависимости от того, какой материал перерабатывается в этот день.
*****

Персонализируйте этот знак с помощью трех строк текста: СРЕДНЕЙ строки (максимум 11 символов) и НИЖНЕЙ строки текста (максимум 7 символов). Введите желаемый текст в каждую строчку в разделе персонализации!

ВНИМАНИЕ : Если вы хотите изменить что-либо в этом дизайне, кроме строк текста, взимается плата за дизайн в размере 35 долларов США (добавление изображений, изменение шрифта, изменение макета и т. Д.). Пожалуйста, напишите мне перед оформлением заказа, чтобы я мог создать индивидуальный список в соответствии с вашими особыми запросами.

-Размеры

Ширина 18 дюймов, высота 18 дюймов, сталь 16 г

Ширина 24 дюйма, высота 24 дюйма, сталь 16 г

Ширина 36 дюймов, высота 36 дюймов, сталь 16 г

Также могут быть изготовлены нестандартные размеры . Свяжитесь со мной для любого размера до 5 футов 10 футов!

-Монтаж

1/2 “Отверстия для подвешивания в верхней части знака позволяют легко повесить знак на цепи или веревке.

Отправьте мне сообщение, если у вас есть какие-либо вопросы или проблемы!

– Отделка

СЫРЬЯ СТАЛЬ – ТЕМНЫЙ (ДАЖЕ ЧЕРНЫЙ) – Сырая сталь – это материал, пригодный для вторичной переработки, который используется снова и снова.Из-за этого отделка и цвет могут быть разными, иногда даже черными. Необработанная сталь, если ее не обрабатывать, ржавеет и приобретает естественную патину, совершенно уникальную для вашей среды.

INDOOR FLAT CLEAR – ТЕМНЫЙ (ДАЖЕ ЧЕРНЫЙ) – Покрытие Indoor Flat Clear представляет собой матовое прозрачное покрытие на масляной основе, которое делает сталь темнее, иногда даже черным. Эта отделка хорошо держится внутри и ее легко чистить.

OUTDOOR SILVER – Отделка Outdoor Silver представляет собой яркое серебряное порошковое покрытие с легким блеском.Эта отделка с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде. Порошковое покрытие – это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

OUTDOOR GLOSS CLEAR – Глянцевое покрытие Outdoor Gloss Clear представляет собой глянцевое прозрачное порошковое покрытие, которое делает сталь темнее, а иногда даже черным. Эта отделка с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде. Порошковое покрытие – это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

OUTDOOR FLAT BLACK – Отделка Outdoor Flat Black представляет собой матовое черное порошковое покрытие. Эта отделка с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде. Порошковое покрытие – это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

OUTDOOR GLOSS WHITE – Внешний вид глянцевого белого цвета представляет собой глянцевое белое порошковое покрытие. Эта отделка с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде.Порошковое покрытие – это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

OUTDOOR GLOSS RED – Внешний вид глянцевого красного цвета представляет собой глянцевое ярко-красное порошковое покрытие. Эта отделка с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде. Порошковое покрытие – это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

АЛЮМИНИЙ – Алюминиевая отделка – лучший вариант, если вы хотите иметь вид блестящего металла или нержавеющей стали с ограниченным бюджетом.Это покрытие устойчиво к ржавчине и атмосферным воздействиям (отлично подходит для морской среды) и имеет легкий вес. Алюминий также является мягким металлом и легко царапается, поэтому будьте осторожны при открытии упаковки.

АЛЮМИНИЕВЫЙ ПОРОШОК (ГЛЯНЦЕВЫЙ, ПЛОСКИЙ ЧЕРНЫЙ, ГЛЯНЦЕВЫЙ БЕЛЫЙ, ГЛЯНЦЕВЫЙ КРАСНЫЙ) – эти варианты отделки алюминиевым порошковым покрытием помогут предотвратить сколы и царапины и предоставят вам больше возможностей выбора цвета. Эти УФ-защищенные покрытия защитят алюминий в самых тяжелых условиях и помогут предотвратить окисление с течением времени.

Руководство для офсетных курильщиков-бочонков – Barburgbible.com

История барбекю

Стивен Райчлен

Водяные курильщики, курильщики коробок, бочек и пеллет отлично справляются с курением мяса и морепродуктов. Но ничто не укрепляет вашу репутацию мастера пит-стопа, который занимается бизнесом, как заправленный курильщиком. В течение многих лет эти курильщики хунка-хунка – также известные как курильщики офсетной бочки, горизонтальные курильщики, курильщики трубки или «курильщики палки» – доминировали в соревнованиях по приготовлению барбекю.Теперь, благодаря моделям для массового рынка, доступным в таких магазинах, как Home Depot и Lowes, они привносят свою особую ауру мужского мужества в американские и европейские дворы.

История офсетных бочковых копчилок

Первые офсетные коптильные аппараты, вероятно, были построены нефтяниками в Техасе и Оклахоме. Вдали от дома и ресторанов изголодавшимся по барбекю сварщикам не потребовалось много времени, чтобы посмотреть на излишки нефтепродуктов и стальные бочки емкостью 55 галлонов, а также увидеть грилей и курильщиков. Они основали дизайн смещения на традиционных кирпичных ямах для барбекю, где огонь разводится в одной камере, а дым и тепло пересекают пищу в другой.

В начале 1980-х цена на нефть упала с 30 до 10 долларов за баррель. Техасский производитель металла Уэйн Уитворт, основатель нефтяной компании в Хьюстоне, зависящей от контрактов, начал строить ямы для барбекю, чтобы занять своих сотрудников во время экономического спада. Он назвал свой бизнес курильщиков «Pitt’s & Spitt’s» – сегодня это одно из самых уважаемых имен в индустрии офсетного курения.

Большинство коптильных аппаратов с горизонтальным смещением имеют аналогичную конструкцию – бочкообразная или коробчатая камера для копчения / варки с крышкой, с топкой, присоединенной немного ниже к одному концу (отсюда и название «смещение»), и дымоходом, поднимающимся с другого.В некоторых моделях топка находится сзади.

Как работают офсетные курильщики для бочки?

Вы разводите дровяной или угольный и усиленный дровами огонь в топке, поэтому тепло находится рядом с мясом (а не непосредственно под ним). Тепло и дым проходят через портал в камеру готовки, где они циркулируют вокруг продуктов и выходят через дымоход. Этот поток горячего воздуха и древесного дыма является одной из отличительных черт офсетного коптильни, производящей ребра и свиные лопатки с темно-красными кольцами дыма и грудинки с исключительно хрустящей корой.

Вы управляете потоком тепла и дыма в офсетном коптильне – по крайней мере теоретически – регулируя воздухозаборные и вытяжные отверстия. (Открытые вентиляционные отверстия означают больше кислорода, что приводит к более горячему огню.) На практике температура внутри варочной камеры меняется, причем конец, ближайший к топке, является самым горячим. Таким образом, помимо поддержания огня, вы также должны вращать продукты или иным образом управлять потоком воздуха, чтобы избежать неравномерного приготовления. Чем больше гриль, тем сильнее разница температур.

Для выравнивания внутренней температуры готовки производители разработали так называемую технологию обратного потока . Это звучит несколько сложнее, чем есть на самом деле. Одним из примеров является конвекционная пластина , используемая у популярных курильщиков, таких как Horizon, производимая в Оклахоме. Эта тяжелая перфорированная металлическая пластина скользит взад и вперед под продуктами на решетке в коптильной камере с меньшими отверстиями для воздуха ближе к огню и большими отверстиями дальше. Положение пластины и отверстия помогают уравновесить поток горячего воздуха.

Более сложная технологическая система с обратным потоком, разработанная Lang BBQ Smokers из Нахунты, Джорджия, использует внутренние трубопроводы, перегородки и дымоход, установленный на конце топки коптильни. Горячий воздух и дым перемещаются в дальний конец камеры для приготовления пищи, а затем изменяют свой курс над решеткой и возвращаются к топке и дымоходу. Это не только выравнивает боковые температуры в варочной камере, но и помогает удерживать тепло при открытии крышки.

Но даже если в вашем коптильне отсутствует технология обратного потока, вы можете обеспечить равномерное приготовление, просто перемещая и вращая продукты в камере приготовления.Начните с более крупного и жирного конца грудинки или свиной лопатки по направлению к огню. Поворачивайте мясо примерно каждый час, перемещая куски, которые начинаются в более прохладном конце камеры приготовления, ближе к огню. Это делает курильщиков офсетного копчения немного более трудоемкими, чем грили на гранулах, которые устанавливаются и забывают, но для многих людей – считайте меня – это часть удовольствия. Курение – это не только спорт, но и наука, и в этом преуспевают спортсмены, занимающиеся барбекю.

Как пользоваться офсетной бочковой коптильней

Если вы умеете разводить костер, вы знаете, как использовать офсетную дымовую трубку.Для курильщиков, работающих в домашних условиях, полностью открывайте воздухозаборное отверстие и вытяжное отверстие дымохода. Начните использовать древесный уголь (я предпочитаю натуральный кусковой уголь) в дымоходе и разложите угли по решетке для угля в нижней части топки. Закройте крышку – убедитесь, что крышка варочной камеры тоже закрыта – и предварительно нагрейте коптильню до желаемой температуры (обычно от 225 до 275 градусов). Если температура слишком высока, частично закройте форточки и дайте температуре стабилизироваться; если слишком мало, добавьте еще древесного угля.(Примечание: если курильщик новый, следуйте инструкциям производителя по добавлению приправы для курильщика и сжиганию заводской смазки или защитных покрытий до вашего первого сеанса курения.)

Разложите продукты на решетке в рабочей камере. Поместите пропитанные копчением древесные опилки или куски (от 1 до 2 чашек в час в зависимости от размера коптильни) или небольшие поленья твердой древесины в огонь. Долейте топливо и щепу и при необходимости управляйте вентиляционными отверстиями, чтобы поддерживать заданную температуру.

Если вы регулярно участвуете в соревнованиях по приготовлению барбекю или владеете рестораном или кейтеринговой компанией, у вас, вероятно, есть более крупная офсетная коптильня, которая сжигает исключительно «палки» (дрова). Используйте выдержанные бревна твердых пород и складывайте их в соответствии с инструкциями производителя. Примечание: при сжигании только дров важна хорошая циркуляция воздуха, чтобы аромат дыма не подавлял мясо.

Есть много заядлых курильщиков – одни отличные, другие едва адекватные. Перед покупкой произведите должную осмотрительность.Хорошее место для начала – Доска для барбекю; у нашего сообщества есть лотов, опыта работы с курильщиками за пределами курения и множество твердых мнений о том, какие из них лучше.

Факторы, которые следует учитывать при покупке офсетного курильщика

  • Определите свой бюджет. Вы можете купить устройства массового спроса всего за 200 долларов или потратить 5000 долларов или больше на изготовленных по индивидуальному заказу курильщиков.
  • Курильщик изготовлен из толстолистовой (1/4 дюйма) стали? (Это золотой стандарт). Выглядит ли он и ощущается ли он существенным? Устойчиво ли основание (желательно на колесах)?
  • Как мастерство? Сварные швы выглядят прочными? Ручки утеплены?
  • Хорошо ли закрываются крышки рабочей камеры и топки? Как насчет уплотнения между двумя камерами? (Иногда трудно сказать, пока вы не выкурите курильщика, и к тому времени вы не проявите приверженность.)
  • Достаточно ли большой курильщик для вашего стиля развлечения? Если вы готовите целую свинью один раз в месяц, вам понадобится совсем другой курильщик, чем если вы время от времени выкуриваете ребра или свиные лопатки. В любом случае, я всегда рекомендую покупать больше гриля или коптильни, чем вы думаете, что вам понадобится – это вдохновит вас на развитие вашего воображения и развитие навыков.
  • Не забудьте рассмотреть варианты, которые могут включать дополнительные решетки для гриля, съемный ящик или решетку для угля, противовес на крышке варочной камеры, решетки для отрывного копчения, ящик для подогрева, передние или нижние полки, прицеп и т. Д.
  • Наконец, насколько хороша гарантия? На некоторые устройства более высокого класса предоставляется пожизненная гарантия.

Преимущества и недостатки офсетных курильщиков

Преимущества использования офсетного курильщика (перед другими курильщиками)

  • Вы можете разжечь огонь или добавить щепу, куски, поленья или древесные гранулы, не открывая варочную камеру.
  • Большинство агрегатов можно использовать для прямого гриля, установив решетку для гриля над топкой. (Многие агрегаты поставляются с индивидуальными решетками для гриля.)
  • Большой размер камеры готовки позволяет коптить большое количество продуктов.
  • Нет электрических цепей, которые можно сжечь, или движущихся частей, которые нужно заменить.
  • Большинство известных производителей (см. Ниже) предлагают широкий спектр аксессуаров или вариантов индивидуальной настройки.
  • Фактор «крутизны» у офсетного курильщика, особенно у большой модели из черной стали, высок.

Недостатки использования офсетной коптильни

  • Рынок наводнен недорогими и плохо построенными единицами, которые могут навсегда отпугнуть самых благонамеренных людей.Трудно поддерживать петли, отслаиваться от краски, ржавчину металла и заданные температуры. Обычно требуется некоторая сборка.
  • Стоимость начального уровня относительно высока для хорошо построенных единиц, 1000 долларов и более.
  • Прогрев приямка может занять до часа. После этого вам нужно будет часто его проверять. Непрактично для пикника после работы.
  • Даже офсетные курильщики скромного роста могут весить сотни фунтов, что затрудняет маневрирование (или прицеп) без посторонней помощи.
  • На работоспособность курильщика могут повлиять ветреные, дождливые или холодные погодные условия.
  • Офсетные курильщики занимают довольно много места, что делает их непрактичными для людей с ограниченным пространством на открытом воздухе.
  • Создание и поддержание постоянного огня требует целеустремленности, терпения и, прежде всего, практики. Много практики. Как я уже сказал: это спорт.

Рекомендуемые бренды офсетных курильщиков

Поскольку диапазон цен очень широк, я сгруппировал выбранных производителей в три уровня.Знайте, что некоторые производители колеблются между диапазонами цен.

От 200 до 1000 долларов США для курильщиков:

От 1000 до 3000 долларов для курильщиков:

$ 3000 и выше Курильщики со скидкой:

Offset Smoker Вопросы и ответы: что может пойти не так и как это исправить?

Проблема: Всего через пару лет мой недорогой офсетный коптильня начинает ржаветь, а решетка гриля выглядит довольно грубой.

Раствор: Отшлифуйте пятна ржавчины стальной мочалкой и перекрасьте пораженные участки высокотемпературной краской.Что касается решетки для гриля, замените ее или подвергните пескоструйной очистке в автомастерской или автомастерской.

Проблема: Утечка дыма из крышки варочной камеры и топки.

Раствор: Закройте крышки рулоном высокотемпературным силиконом или высокотемпературной прокладкой. Прокладка, произведенная Nomex, например, рассчитана на 800 градусов F.

Проблема: При понижении температуры трудно поддерживать надлежащий нагрев.

Решение: Здесь есть несколько вариантов: 1) Выложите дно коптильни огнеупорным кирпичом перед предварительным нагревом коптильни. 2) Во время готовки накиньте одеяло сварщика из стекловолокна или космическое одеяло на крышку рабочей камеры. Некоторые производители продают для своих плит специальные утепленные одеяла.

Задача: Я собираюсь скоро организовать большую семейную вечеринку и хочу закоптить свиные ребрышки, но решетка для гриля недостаточно велика, чтобы вместить необходимое количество решеток.

Решение: Купите одну или две стойки для ребер. (Я неравнодушен к своей собственной решетке для ребрышек Best of Bar барбекю.) Или сверните каждую решетку ребер после приправы и закрепите бамбуковыми шпажками. Поставьте змеевики вертикально на решетку гриля. Так они займут меньше недвижимости.

Проблема: Температура значительно варьируется от одной стороны курильщика к другой.

Решение: Теплоотражатель бедняка можно смастерить, установив перегородку из листового металла или даже противень.Короткая сторона должна быть прикреплена прямо над порталом топки (используйте саморегулирующийся винт) и наклонена вниз к противоположной стороне варочной камеры. Вы можете положить его нижнюю часть на огнеупорные кирпичи. Цель состоит в том, чтобы направить тепло и дым вниз, тем самым минимизируя разницу температур. Или просто поставьте алюминиевый противень прямо на решетку гриля рядом с топкой. Как только курильщик нагреется до нужной температуры, залейте его водой или пивом. Это сохранит среду для курения (и вашу пищу) влажной и снизит температуру возле топки.


Анатомия шлакоблочной ямы

Шлакоблочная яма с огнем и свиньей

Несколько лет назад мой зять Томас Ларривьер и я построили эту яму из шлакоблоков у меня на заднем дворе, чтобы мы могли проводить демонстрации кулинарии из свиного мяса для техасских уроков барбекю и летнего лагеря барбекю. Мы получили много запросов о том, как построить такую ​​яму, поэтому вот несколько фотографий и советы, как мы ее построили.

Яма для шлакоблоков

Шлакоблоки – отличный строительный инструмент для многих вещей.Мне нравится думать о них как о «взрослых Lego». Эти блоки имеют размер 8 X 8 X 16 дюймов, поэтому их легко разложить и настроить размер, который вы хотите построить. Кроме того, эти блоки не слишком дороги, их можно найти в любом магазине товаров для дома или на лесных складах, и их легко заменить, если они сломаны.

Бетонные блоки 18 X 18 дюймов служат в качестве основы

Яму расположили в редко используемой части двора. Мы убрали оставшуюся траву и засыпали песочницу песком, чтобы выровнять территорию. Мы приобрели бетонные блоки размером 18 х 18 дюймов, которые послужили основанием для котлованов.Блоки, в которых возник огонь, треснули, но не до такой степени, что они стали непригодными для использования. Огненные кирпичи было бы хорошо разместить внутри ямы, но я не думаю, что они необходимы не более чем для того, для чего используется эта яма.

Свинья на регулируемой металлической подставке

Вареная свинья на подставке вынимается из ямы

Яма имеет высоту из четырех блюд, что примерно соответствует высоте, чтобы разместить внутри нее подставку, на которой держится боров (я готовил на подставке грудинку и бостонские окурки, и это тоже хорошо подходит).Подставка сделана из просечно-вытяжного металла внутри прямоугольного металлического уголка с четырьмя прикрепленными ручками, чтобы подставку можно было переносить в яму и обратно. Ножки регулируются таким образом, что высоту подставки можно поднимать или опускать, или можно снимать, чтобы подставку со свиньей на ней можно было поставить на стол для сервировки. Мой друг, Билл Эйверит, владелец механической мастерской, построил для меня этот стенд.

Яма шлакоблоков, дымящаяся

Еще одна замечательная особенность этой ямы – четыре прямоугольных сковороды, которые Билл построил для нее.Они служат либо в качестве жаровни, либо в качестве противней, чтобы жир не попал в зону пожара и не стал причиной возгорания жира. Бывают случаи, когда мы разводили огонь в двух концевых противнях и оставляли две средние противни для сбора жира, или, как показано на фотографии вверху, один огонь разводится в конце, а три других сковороды служат в качестве поддонов для улавливания жира. .

Верхняя часть из двух листового металла

Термометр

Последняя особенность котлована – это верх. Билл сделал ее из листового металла так, чтобы она состояла из двух частей, которые располагаются одна над другой (около четырех дюймов).Кроме того, Билл просверлил два отверстия для циферблатных термометров, хотя сейчас мы используем только одно, расположенное посередине ямы. Здесь можно использовать гофрированный листовой металл, если у вас нет человека, который мог бы изготовить для вас металл.

Яма очень хорошо держит тепло. С каждой стороны и на нижнем ряду блоков есть блоки, которые повернуты на бок, чтобы воздух мог попадать в яму. Мы используем шлакоблоки, чтобы закрыть эти импровизированные демпферы, и это, кажется, работает очень хорошо.

Я уверен, что есть много способов улучшить эту яму или сделать свой собственный, который отвечал бы вашим потребностям.Единственная реальная стоимость – подставка, поддоны и верх, но с изобретательностью, которой обладает большинство фанатиков барбекю, это не проблема.

.

Вам может понравится

Подключение датчиков: Подключение цифровых датчиков температуры – microline

18.01.1998

Красивая перегородка в комнате: Как красиво сделать перегородку в комнате

11.07.2023

Теплоизолятор: Теплоизоляция – это… Что такое Теплоизоляция?

17.12.1981

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
