Трубогиб для профильной трубы своими руками – схема, чертежи, видео

Гибка профильных труб — достаточно распространенная процедура, для выполнения которой используется специальное устройство — трубогиб. Можно изготовить трубогиб для профильной трубы своими руками, а можно приобрести его на строительном рынке или в магазине.

Одна из простейших разновидностей трубогиба для профилированных труб

Серийные устройства различаются по принципу действия, они могут иметь разные типы приводов, однако для работы на любом из таких приспособлений требуется определенный опыт. Ограничивает применение устройств, изготовленных в производственных условиях, и то, что стоят они недешево. Хорошим выходом во всех подобных ситуациях станет самостоятельное изготовление устройства, предназначенного для гибки профильных труб, для чего можно использовать подручные средства.

Необходимые элементы конструкции

Схема работы трубогиба весьма незамысловата

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций. Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

  • три ролика (вала), которые должны быть металлическими;
  • приводную цепь;
  • оси вращения;
  • механизм, который будет приводить в движение все элементы приспособления;
  • металлические профили, из которых будет изготовлена рама устройства.

Очень часто станок для гибки профильной трубы изготавливают с роликами, которые выполнены из древесины или полиуретана. Выбирая такие материалы, следует учитывать прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Чтобы разобраться в том, как согнуть профильную трубу на самодельном устройстве, важно понимать, по какой технологии происходит такой процесс. Как правило, в трубогибах используется принцип вальцовки или прокатки, который позволяет минимизировать риск излома и повреждения трубы.

Чтобы сделать загиб на профильной трубе при помощи такого приспособления, ее необходимо вставить между роликами трубогиба и повернуть ручку. Использование такого простейшего гибочного устройства позволяет получать на профильной трубе изгибы, полностью соответствующие заданным параметрам.

Трубогиб с использованием домкрата

Чтобы сделать простой станок для выполнения гибки профильных труб, потребуются следующие конструктивные элементы:

  • обычный домкрат;
  • металлические профили и полка, необходимые для изготовления каркаса;
  • пружины, отличающиеся высокой прочностью;
  • валы в количестве 3-х штук;
  • приводная цепь;
  • ряд других конструктивных элементов.

При использовании такого устройства, процесс работы которого можно увидеть на одном из видео ниже, труба укладывается на два боковых ролика, а сверху на нее опускается третий, создавая требуемое усилие. Чтобы придать трубе необходимый изгиб, следует прокрутить ручку, приводящую в движение цепь и, соответственно, валы оборудования.

Вариант с перевернутым домкратом

Процесс изготовления трубогиба

Чтобы сделать устройство для получения изгиба профильных труб, необходимо выполнить следующие процедуры.

  • Подготовить надежный каркас, элементы которого соединяются при помощи сварки и болтовых соединений.
  • По предварительно подготовленному чертежу установить ось вращения и сами валы, два из которых размещаются выше третьего. От расстояния, на котором располагаются оси таких валов, зависит радиус изгиба профильной трубы.
  • Чтобы привести в действие такой гибочный механизм, используется цепная передача. Для комплектации такой передачи ее оснащают тремя шестернями, а саму цепь можно подобрать со старого автомобиля, мотоцикла или другого оборудования.
  • Для приведения такого оборудования в действие необходима ручка, которая соединяется с одним из валов. Именно за счет такой ручки создается требуемое крутящее усилие.

Чертежи трубогиба для профтруб

Инструкция по изготовлению трубогиба

Самостоятельно изготовить трубогиб для профильной трубы совсем несложно, если придерживаться  следующей технологической последовательности.

  • На прижимном валу размещают шестерни, подшипники и кольца, которые соединяют с ним при помощи шпонки. Сначала разрабатывается чертеж такого вала, обоймы для подшипников и роликов, затем эти детали вытачиваются, что лучше всего доверить квалифицированному токарю. Всего для данного устройства необходимо сделать три вала, один из которых подвешивается на пружинах, а два других располагаются по бокам.
  • Затем в кольцах необходимо просверлить отверстия, которые необходимы для изготовления пазов и нарезания резьбы.
  • Теперь необходимо сделать полку, для чего используют швеллер, в котором также сверлят отверстия и нарезают резьбу, требуемые при монтаже прижимного вала.
  • Всю конструкцию оборудования после выполнения подготовительных мероприятий необходимо собрать, для чего используют сварку и болтовые соединения. В первую очередь выполняют монтаж каркаса, который одновременно служит и ножками трубогиба.
  • Следующим этапом является подвешивание полки с закрепленным на ней прижимным валом, для чего используются пружины. После этого на самодельный трубогиб необходимо установить боковые опорные валы, на один из которых крепится ручка.
  • Последним штрихом является установка домкрата на трубогиб.

Некоторые тонкости выполнения монтажных работ:

  • прижимной вал, зафиксированный при помощи шпонок, дополнительно прикручивается к полке;
  • монтаж прижимного вала осуществляется по следующей схеме: вал устанавливается на полку, к которой предварительно приварены гайки для пружин, после выполнения монтажных работ полка переворачивается и подвешивается на пружины;
  • натяжение цепей выполняется при помощи магнитного уголка, который используется в качестве держателя;
  • при закручивании звездочек применяются шпонки, которые предварительно изготавливают из гровера;
  • приводную ручку для гибочного станка делают с проворачивающейся трубкой;
  • домкрат на такое самодельное устройство устанавливают на подвесную платформу, для чего используются болтовые соединения и сварка.

Изготовление гидравлического трубогиба

В интернете можно найти много фото и видео того, как самостоятельно сделать устройство для гибки профильных труб с гидравлическим приводом. Процесс изготовления такого трубогиба, оснащенного гидроцилиндром, нагнетательным устройством и упорами для труб, является достаточно трудоемким мероприятием.

На чертеже и в конструкции такого трубогиба можно выделить следующие элементы:

  • домкрат гидравлического типа грузоподъемностью не менее 5 тонн;
  • башмак;
  • ролики в количестве 2–3 штук;
  • мощный металлический швеллер;
  • пластины из толстого металла и другие детали.

Чтобы выполнить требуемый изгиб профильной трубы при помощи гидравлического устройства, необходимо вставить ее в башмак и зафиксировать оба ее конца. После этого нужно задействовать домкрат, который своим поднимающимся штоком давит на ролик, воздействующий на трубу и изгибающий ее.

После того как требуемый угол загиба получен, процесс можно остановить и извлечь трубу из трубогиба, провернув ручку домкрата несколько раз в обратном направлении.

Трубогиб для профильных труб в готовом и покрашенном виде

Чтобы самостоятельно изготовить гидравлическое гибочное устройство для профильных труб, фото которого без проблем можно найти в интернете, необходимо выполнить следующие процедуры.

  • По чертежу или фото изготавливают конструкцию для монтажа башмака и роликов, а также каркас оборудования.
  • На нижнюю платформу крепят металлическую пластину, на которой будет установлен домкрат. После этого такое приспособление закрепляют болтами и устанавливают на него приводную ручку.
  • Самое главное — найти подходящие вальцы для профильной трубы, которые должны плотно обхватывать своей рабочей частью. При желании, вальцы для профильной трубы, которые устанавливаются на швеллер на одной высоте, можно изготовить своими руками. Башмак устанавливают ниже вальцов, а их взаимное положение определяется требуемым радиусом изгиба.
  • Для фиксации роликов и башмака используют болты, отверстия для которых выполняются по размерам, обозначенным в чертеже.

Чертеж еще одного варианта трубогиба

Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще несколькими рекомендациями. На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

  • холодным;
  • горячим.

Очередная вариация с домкратом

Холодный — это наиболее простой способ гибки, который используется для труб, изготовленных из пластичных материалов. Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой.

Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы позволят комфортно работать не только с профильными трубами, но и с круглыми

  • В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать  конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
  • Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
  • При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
  • Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Чтобы строго соблюсти размеры требуемого изгиба трубы, лучше всего выполнять такую операцию с использованием шаблона, который изготавливается из древесины. Даже простейший ручной трубогиб с использованием такого шаблона позволит получить изгиб профильной трубы с точным соблюдением заданных параметров. К слову сказать, такие шаблоны в основном и изготавливаются для реализации простейших ручных способов гибки.

чертежи и схемы с размерами, процесс изготовления

Мы приветствуем нашего уважаемого читателя и предлагаем Вашему вниманию статью о том, как изготовить трубогиб для профильной трубы своими руками.

Если Вы любите мастерить, строите дом или обживаете усадьбу, рано или поздно возникнет необходимость собрать металлоконструкции из профильных труб, при этом иногда необходимо согнуть заготовки.

Процесс гибки трубных заготовок не слишком сложен, но для него необходимы приспособления – трубогибы. Вполне возможно изготовить приспособление для гнутья самостоятельно.

Для чего используют трубогиб

Профильная труба – пустотелый профиль квадратного, прямоугольного, овального сечения с тонкой стенкой. Профильные трубы очень широко применяют в строительстве, промышленности, добывающем комплексе, сельском хозяйстве. Применяют квадратные и прямоугольные изделия и в быту: при монтаже металлоконструкций, для изготовления мебели, садовых построек, навесов, теплиц, оград, беседок, навесов, павильонов, пергол. Использование именно профильной конструкции обусловлено высокими технологическими характеристиками – прочностью, жесткостью, высокой устойчивостью к смятию или скручиванию.

Одновременно сталь обладает определенной пластичностью – тонкостенные трубы можно изгибать. Но при изгибе труба может перегнуться, образовать заломы и складки – эти дефекты уменьшают прочность труб и не слишком эстетично выглядят. Поэтому для гибки применяют специальные приспособления – трубогибы.

При прокладке трубопроводов и изготовлении гнутых конструкций гибка позволяет свести к минимуму количество сварных швов и соединительных фитингов, что позволяет сэкономить немало средств.

Главные технические моменты при изготовлении трубогиба

  • Для того, чтобы квадратный или прямоугольный профиль согнуть в красивую дугу, без дефектов, на прокатном ролике обязательно должно быть ребро по центру (для малых радиусов). Оно будет вминать внутреннюю сторону профиля и никаких лишних заломов не будет. Высота ребра зависит от нужного вам радиуса изделия, в среднем можете использовать до 5 мм.
  • Профиль должен двигаться строго перпендикулярно основного ролика, любое отклонение приведёт к появлению винтовых заломов на изделии. Поэтому на вспомогательных роликах должны быть направляющие. Учтите это при продумывании конструкции!
  • Расстояние между роликами влияет на несколько факторов, во-первых на усилие, которое нужно приложить в прокате профиля, чем меньше расстояние — тем тяжелее. Во-вторых это влияет на саму длину трубы, которую нужно сделать. Поэтому продумайте изначально конструкцию так, чтобы вспомогательные ролики были передвижными.
  • Нужно обратить особое внимание на диаметр роликов, если он будет слишком мал, профиль будет проскальзывать. В заводских изделиях используются ролики с насечками до 250 мм, это конечно зависит от толщины и величины профиля, который будет прокатываться. В нашем случае можете взять от 20 мм.
  • Чтобы согнуть круглую трубу используются специальные ролики с выемкой. Обычные ролики сплющат круглую трубу в овал.

Какой профилегиб выбрать?

В данной статье мы не будем рассматривать промышленные профилегибы с гидро или электроусилителями, остановимся на том, что легко сможем соорудить в гараже из подручных материалов и с минимальными затратами. Так же есть ряд конструкций, которые не очень легки в производстве, например ручной арбалетный трубогиб не имеет смысла делать, так как уже на 5 трубе у вас сильно устанут руки. Поэтому подробнее остановимся на 3 типах, самых универсальных из всех.

Ручной роликовый трубогиб своими руками

Обкатные (роликовые) трубогибы бывают с 3 или 2 роликами, в первом случае дополнительный ролик служит прижимной силой и при правильном подходе даёт более идеальную деталь на выходе, во втором варианте усилие нужно приложить большее и точность немного меньше. Такая конструкция используется для маленьких профилей, с небольшой толщиной стенки.

Изготавливаем ролики для трубогиба без токарных работ

Нам понадобятся несколько обрезков от листового металла разной толщины. Она зависит от ширины профиля, так что выбирайте под свои задачи, в нашем случае это 10, 8 и 6 мм.

Чтобы сделать валец, нам нужны круги, с помощью циркуля отмечаем их на листах, из 8 мм сделаем 1 круг, а из 10 и 6 сделаем по 2 штуки. Самое главное отметить центр и нарисовать правильную окружность.

Берём в руки болгарку и стараемся максимально возможно обрезать лишнее, чтобы остался практически ровные круг. Проще на этом этапе удалить всё лишнее, так как дальше это будет сделать сложнее и дольше.

Необходимо сделать отверстие в центре круга, закрепляем в тисках и берём сверло, у меня это будет 10 мм.

После того, как сделали все заготовки, нужно превратить их в идеальные окружности. Для этого вставляем болт, закрепляем его, не забудьте контргайку!

Зажимаем в дрель и идём к наждаку или можно в болгарку закрепить лепестковой круг.

У вас должно получиться примерно вот так

У центрального круга нужно закруглить края, так как он будет вдавливать трубу, нужно чтобы металл не порвался.

Собираем все круги вместе и валец (ролик) готов. Вы можете рассверлить отверстие под больший диаметр, я так и сделаю. Нагрузка всё таки не меленькая, пусть будет потолще. Вот так можно изготовить ролик для профилегиба своими руками без токарных работ, а все лишь с помощью болгарки и дрели.

Этот ролик сделан под 20 трубу, внутренние два круга по 6 мм и центральный 8 мм. У этой конструкции есть большой плюс, Вы можете менять центральный круг, ну скажем, на 4 мм и получится трубогиб под 15 профиль. Далее собираем сам основу и ручку и пробуем, что получилось.

Изготавливаем основу и собираем трубогиб под малые радиусы

Для основы можно взять так же листовое железо и несколько уголков. В нашем случае сама станина будет сделана из листа 8 мм, обрезаем её болгаркой и делаем отверстия под ролик и крепёж. Центральное отверстие для нашего ролика (который делали выше), все 6 нижних нужны для крепежа, 4 для уголка, чтобы крепить наш трубогиб в тески и 2 для крепления упора.

Для надежного крепления профилегиба в тесках, изготавливаем Т-образный элемент из двух кусков уголка. Надёжнее всего приварить их друг к другу и потом зачистить шов, чтобы поверхность была ровная. Делаем отверстия с резьбой 8 мм.

Прикрепляем болтами уголок к основе, учтите, с обратной стороны болты торчать не должны.

Зажимаем в тисках основную конструкцию и берём шпильку, на которую будет крепиться основной ролик.

Закрепляем ролик на основу.

Нужно изготовить упор, на примере это сделано из уголка и небольшого листа металла, с одной стороны он крепиться на шпильку ролика, с другой к основанию на болты.

Крепим упор к основанию, получается вот такая конструкция.

Следующим шагом нам нужно сделать ручку, конструкция может быть любая, это не принципиально важно. Края крепятся к шпильке. В примере ручка сделана из кусков уголка, куска профиля и вспомогательный ролик сделан из обычных подшипников, которые были под рукой.

Крепим ручку и можно работать.

На видео показаны первые тесты, автор согнул несколько профильных труб 20 мм, так же на видео показан более подробный процесс сборки и некоторые нюансы с размерами. К сожалению, чертежей этого трубогиба автор и конструктор не указал, но эффективность такой конструкции подтверждена на деле. Благодарим Николая за труд!

Универсальный трубогиб своими руками без токарки

Данная модель действительно является самой универсальной (на взгляд редактора), автор этого трубогиба подошёл к делу с головой и придумал новую конструкцию. Главное отличие от классической схемы в том, что к протяжному валу подаётся платформа опорных роликов, а не наоборот, как мы привыкли. Это позволило облегчить конструкцию и сделать её более компактной, путём удаления «башенки» с прижимным механизмом. На протяжении полугода конструкция дорабатывалась и далее описана последняя версия на текущий момент (май 2020 года). Модель настолько хороша, что может гнуть сразу два профиля по 40 мм или четыре профиля по 20 мм, так же способна делать круги малого радиуса (135 мм).

Изготавливаем вал для трубогиба без токарных работ (с чертежом)

Нам понадобятся следующие материалы:

  • Стержень 20 мм (у нас взят кусок стабилизатора от жигулей)
  • 204 подшипники
  • Шайбы 24 х 44 мм

На стержень одеваем первый подшипник и провариваем со всех сторон

Далее одеваем шайбу 24 х 44 мм и тоже провариваем

После каждого слоя с шайбой придётся обрабатывать болгаркой поверхность

В итоге получится вот такая конструкция, использовано 5 подшипников и 6 шайб

Начинаем проваривать по внешнему контуру каждое соединение

У вас должна получиться вот такая заготовка, старайтесь проварить всё очень тщательно

Зажимаем заготовку в тисках и сбиваем неровности болгаркой с зачистным кругом

Следующим шагом нужно закрепить наш вал так, чтобы он мог крутиться, можно взять 2 подшипника и 2 куска трубы

Устанавливаем на болгарку лепестковый диск и доводим вал до идеального состояния

Вот такой результат работ получается, монолитная конструкция, очень прочная и надёжная

Чертеж вала для трубогиба без токарных работ

Сердцевина — это труба закалённого металла 20 мм, взят кусок стабилизатора от классических жигулей. Прямоугольники с линиями — это шайбы 24 х 44 мм, между ними 204 подшипники, которые идеально подходят для основания. Красным цветом на чертеже отмечены места сварки.

Видео изготовления вала для профилегиба

Изготавливаем и собираем универсальный трубогиб своими руками (с чертежами)

Для начала посмотрите на схему, чтобы было понимание как он выглядит и что у вас должно получиться по итогу.

Нам понадобятся следующие материалы:

  • 12 швеллер
  • труба ¾"
  • круг диаметром 20 мм
  • серьга рессоры от Газели — 2 шт.
  • домкрат
  • шайба кузовная 20 мм — 4 шт
  • труба ½"
  • шпильки М10×50
  • квадрат 10×10 мм
  • болты М6×25
  • труба водопроводная 2"
  • болты М6×30
  • гайки М8
  • гайки М6
  • шайбы М6
Чертежи с размерами трубогиба для профильной трубы

Далее идут 2 видео с полным описанием изготовления каждой детали и полноценной сборкой. Обязательно посмотрите, автор очень доходчиво объясняет почему каждый элемент конструкции трубогиба сделан именно так.

Видео изготовления корпуса для вала трубогиба под профильную трубу

Видео изготовления трубогиба своими руками

Заключение

Изготовление трубогибочного агрегата вполне доступно своими руками. Желаем нашему постоянному читателю научиться самому гнуть трубы для гнутых металлических конструкций и изготовить удобный трубогиб. Пусть любая информация с нашего сайта Вам пригодится. Подписывайтесь на нашу рассылку, делитесь полезностями с друзьями в соцсетях.

Загрузка...

Трубогиб для профильной трубы своими руками

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

  • Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
  • На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
  • С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

Настоящий трубогиб для профильной трубы своими руками

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

  1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
  2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;
  3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

  • На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
  • Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
  • Наиболее массивные профилированные трубы прокатывают в несколько заходов.

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских»  двигателей.

Роликово-рычажный вариант трубогиба

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200оС.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.

Трубогиб своими руками для круглой трубы: чертежи, размеры, видео

Для работы с трубами или уголком требуется специальный станок, получивший название трубогиб. Подобная конструкция позволяет гнуть металлические элементы на заданный угол. При необходимости можно изготовить профессиональный трубогиб своими руками, который применяется в самых различных отраслях промышленности. В отличие от промышленного варианта исполнения, самодельный трубогиб обходится намного дешевле. При проведении работы можно использовать подручные материалы, что в большей степени снизит стоимость конструкции. Рассмотрим подробнее то, как изготовить трубогиб своими руками в домашних условиях.

Трубогиб своими руками

Устройство трубогиба

Существует просто огромное количество различных видов рассматриваемого устройства. Перед проведением работы по его созданию своими руками следует разработать чертеж трубогиба или скачать его в интернете.

Трубогиб для круглой трубы своими руками изготовить можно при учете следующих особенностей его устройства:

  1. Обкатка. Подобный трубогибочный станок характеризуется тем, что один конец заготовки фиксируется, а для гибки применяется неподвижный шаблон. Обкатка проводится при применении прижимных роликов. Эта схема ручного трубогиба применяется на протяжении многих лет.
  2. Намотка. Специальный трубогиб для алюминиевых труб характеризуется тем, что заготовка прижимается к подвижному шаблону, в качестве которого используется ролик. Протяжка проводится между роликом, находящимся в движении, и специальным упором. Как правило, привод электрический, так как требуемый показатель прилагаемой силы довольно высокий.
  3. Арбалетная конструкция. Данная схема представлена сочетанием двух неподвижных роликов, а также подвижного шаблона. Усилие передается к заготовке через подвижный шаблон, который расположен между двумя роликами. За счет контроля передвижения подвижного элемента выбирается наиболее подходящий угол изгиба. Стоит учитывать, что пуансон трубогиба, который выполняет роль шаблона, может иметь различную форму.
  4. Прокатка или вальцовка. В этом случае схема представлена устройством с тремя валиками, два из которых опорные и один подвижный. Радиус изгиба регулируется за счет изменения положения центрального валика. Стоит учитывать, что подобное устройство считается универсальным, так как радиус изгиба может регулироваться в достаточно большом диапазоне. Размеры трубогиба этого типа относительно небольшие, самодельная конструкция может быть компактной.

Выбирая наиболее подходящую конструкцию для самодельного изготовления, следует учитывать, что вариант исполнения, работающий по принципу накатки, производится зачастую промышленным способом по причине сложности высокой сложности основных механизмов. Арбалетный метод гибки на сегодняшний день применяется крайне редко, так как обладает одним существенным недостатком: давление концентрируется на верхней части шаблона. При применении арбалетного станка есть вероятность существенного снижения толщины стенки трубы, а также ее разрыва. Не рекомендуется использовать подобное устройство для гибки тонкостенных заготовок.

Больше всего получила распространение конструкция, которая работает по принципу прокатки. Она практически лишена всех приведенных выше недостатков, имеет относительно небольшие размеры, может быть переносной, есть возможность проводить регулировку угла гибки.

Самодельный станок может иметь самую различную конструкцию. При выборе типа уделяется внимание тому, какой радиус следует получить. Наиболее важными параметрами заготовки, которые могут оказать влияние на выбор подходящей конструкции, считаются толщина стенок трубы и ее диаметральный размер.

Виды трубогибов

Рассматриваемая конструкция может классифицироваться по достаточно большому количеству признаков. В продаже встречаются универсальные варианты исполнения, а также для узконаправленного применения. Устройство различается по следующим признакам:

  1. По типу привода. Важным элементом конструкции можно назвать привод, который бывает гидравлический, электрический, ручной или электрогидравлический. В последнее время большее распространение получил электрический привод, так как он компактный и весьма эффективный. Гидравлический обладает большей эффективностью, но при этом сложен в эксплуатации, занимает много свободного пространства и требует периодического обслуживания. Трубогиб ручной отличается наличием механизма, который существенно увеличивает приложенную силу. Если рассматривать самодельный варианты исполнения, то делают именно ручной трубогиб своими руками. Кроме этого, можно создать своими руками трубогиб с электроприводом. А вот гидравлический вариант исполнения самостоятельно практически не изготовить.
  2. Классификация проводится и по степени мобильности. Выделяют стационарные и переносные варианты исполнения конструкции. В большинстве случаев, универсальный ручной трубгиб выполняется как переносная конструкция. Самодельный трубогиб для круглой трубы может крепиться к основанию различным образом. Стоит учитывать, что во время выполнения работы часть возникающего напряжения отводится именно на основание. Поэтому при создании самодельного варианта исполнения нужно обеспечить надежную фиксацию устройства.
  3. По способу воздействия на заготовку – основной признак классификации. К примеру, трубогиб арбалетного типа имеет свою особую конструкцию, которая подходит для гибки металлической или металлопластиковой трубы. Кроме этого, выделяют конструкцию, работающую по принципу обкатки, намотки или проката.

Трубогиб своими руками

Трубогиб самодельный для металлопластиковых труб может быть самого различного типа, но чаще всего создают механический тип, когда за счет особой конструкции передаваемое усилие увеличивается в несколько раз.

Инструкция по изготовлению трубогиба

В последнее время довольно большое распространение получил вопрос, как сделать трубогиб своими руками. Подобное оборудование требуется при наладке производственной деятельности самого различного типа. Наиболее простой трубогиб своими руками имеет шаблонный тип конструкции. Это связано с тем, что ролики для трубогиба своими руками изготовить достаточно сложно.

Рассматривая шаблонные трубогибы для круглой трубы отметим нижеприведенные моменты:

  1. При изготовлении конструкции довольно часто применяется массив дерева. За счет этого существенно упрощается работа и снижаются расходы. Однако, стоит учитывать, что низкая прочность и жесткость дерева определяет применение подобного станка только для гибки алюминия, который обладает высокой пластичностью.
  2. Применяемый деревянный брусок должен иметь размеры, которые больше диаметра обрабатываемой заготовки.
  3. Шаблон должен иметь радиус, который будет соответствовать радиусу гибки. Для того чтобы упростить процесс в центральной части поверхности, которая соприкасается с заготовкой, создается небольшой паз.
  4. Для удобства работы создается две рукоятки, которые имеют металлическое крепление.
  5. Создав трубогиб в домашних условиях, его следует прикрепить к прочному основанию, а с обратной стороны установить упор.

Важным моментом назовем то, что рассматриваемая конструкция применима в большей степени для гибки по большому диаметру. Кроме этого, башмак для трубогиба подобного типа не требуется, нагрузка распределяется равномерно, что позволяет проводить обработку тонкостенных заготовок.

Процесс изготовления трубогиба

Можно изготовить трубогиб своими руками по другим чертежам. Перед выбором наиболее подходящей конструкции следует рассмотреть то, как часто будет проводиться работа, для какого рода заготовок изготавливается станок, насколько массовым будет производство. Конструкция шаблонного типа характеризуется довольно большим размерами, однако для ее изготовления достаточно провести столярные работы, применяемые материалы имеют низкую стоимость.

Роликовый трубогиб

Наиболее сложной конструкцией считается самодельный трубогиб роликового типа. В данном случае для передачи усилия применяется прижимной ролик. При изготовлении конструкции может использовать металл и дерево, все зависит от того, насколько она должны быть мобильной и на какое усилие рассчитана.

Роликовый трубогиб

К особенностям подобной конструкции можно отнести нижеприведенные моменты:

  1. Для труб, изготавливаемых из мягких материалов, в большей степени в качестве основного материала подходит дерево. Оно может использоваться при изготовлении ролика. Для стальных труб придется использовать металл, так как величина передаваемого усилия будет существенной. При желании ролики можно приобрести или изготовить своими руками в домашних условиях.
  2. Особенности конструкции определяют наличие подвижного и неподвижного ролика. При этом в центральной части расположен П-образный держатель.
  3. Радиус гибки во многом зависит от размеров применяемых роликов. Именного поэтому подвижный ролик должен при необходимости быстро демонтироваться для установки варианта исполнения с другим диаметром.
  4. Устанавливаемый держатель также должен иметь возможность вращаться.
  5. На установленном держателе крепится рукоятка, при вращении которой будет передаваться усилие. Стоит учитывать, что рукоятка выступает в качестве рычага. Именно поэтому от ее длины зависит то, какое усилие можно будет передать.

Подобный станок подходит для производства большими партиями, так как ролики для трубогибов изготовить своими руками достаточно сложно. Устройство подходит для работы с трубами круглого сечения.

Распространенным вопросом можно назвать, насколько проблематично изготовление подобного механизма. При использовании гибочного станка подобного типа следует учитывать нижеприведенные моменты:

  1. Для начала следует подробно изучить чертеж или фотографии рассматриваемого оборудования. Только разобравшись с принципом его работы можно создать эффективное оборудование с широкой сферой применения.
  2. Основных элементов у данной конструкции относительно небольшое количество. Примером можно назвать два шкива, которые могут изготавливаться из дерева или стали, раму с рычагом и прижимной ролик. Довольно важном создать надежное основание, которое будет принимать часть прилагаемого усилия.

Чертеж трубогиба

Принцип действия достаточно прост:

  1. Заготовка помещается в желоб неподвижного ролика.
  2. Труба фиксируется в нужном положении при помощи хомута.
  3. При помощи рычага проводится оборачивание заготовки вокруг шаблона, в качестве которого также применяется ролик определенного диаметра.

Для того чтобы существенно повысить эффективность конструкции может применяться электрический привод. Однако, стоит учитывать, что при электрическом приводе довольно сложно контролировать показатель диаметра закругления. Кроме этого, установленный электродвигатель должен передавать вращение через понижающий привод, так как скорость вращения валика небольшая. Для этого проводится установка редуктора или клиноременной передачи.

Арбалетные трубогибы

Довольно необычной конструкцией обладает станок арбалетного типа. Он получил свое название благодаря схожим чертам с средневековым оружием. Арбалетный трубогиб обладает следующими особенностями:

  1. Основа конструкции представлена рамой, которую можно изготовить при применении уголков и швеллера. Соединение всех элементов проводится при применении сварки, разъемные методы не рекомендуется применять, так как получаемая конструкция должна обладать высокой жесткостью.
  2. После создания рамы проводится крепление двух вальца.
  3. Самодельный вариант исполнения можно охарактеризовать тем, что усилие передается непосредственно через домкрат механического типа. Для трубы небольшого диаметра создаваемого давления должно быть вполне достаточно. Передача усилия проводится через башмак, изготавливаемый из прочного металла с низким показателем пластичности.

Арбалетный трубогиб

Трубогиб арбалетного типа в большей степени подходит для заготовок круглого сечения. Это связано с тем, что изделие с другим сечением может сильно деформироваться при давлении.

Гидравлический трубогиб

Изготавливая трубогибочный станок своими руками, следует определиться с тем, какого рода будет привод. В большинстве случаев самодельные варианты исполнения имеют ручной привод, так как он прост в изготовлении и обходится дешево. Однако подобная конструкция не может работать с заготовками, которые изготавливаются при применении жестких металлов. Гидравлический трубогиб позволяет работать с заготовками большого диаметра и с существенной толщиной стенок, однако конструкция достаточно сложна в исполнении и имеет много особенностей.

Устройство ручного гидравлического трубогиба

Изготавливая станок для круглой трубы с гидравлическим приводом следует учитывать следующие моменты:

  1. Передача усилия проводится через рабочую жидкость, в качестве которой используется масло или вода. Все магистрали должны обладать высокой степенью герметичности, а также быть рассчитанными на определенное давление.
  2. Для создания давления может применяться компрессор.
  3. Давление передается на рабочий орган через гидравлический цилиндр.

Трубогиб для металлопластиковых труб своими руками с гидравлическим приводом может иметь самую различную конструкцию. Важным элементом в данном случае становится именно привод, который позволяет автоматизировать процесс гибки и увеличить область применения устройства.

Трубогиб из домкрата

Чаще всего, изготавливая самодельный трубогиб, в качестве основного элемента применяется домкрат. Он бывает нескольких типов. Сам домкрат изначально изготавливается для того, чтобы увеличить и сконцентрировать прилагаемое усилие, за счет чего конструкция может поднимать тяжелые механизмы, к примеру, автомобили.

Трубогиб из домакрата

Самодельный трубогиб из домкрата, как правило, имеет довольно простую конструкцию:

  1. Заготовка зажимается между двумя неподвижными роликами.
  2. Усилие передается на промежуток между роликами.
  3. Расстояние между неподвижными роликами во многом определяет радиус гибки и величину требуемого усилия для получения определенного угла.

Как ранее было отмечено, при применении домкрата можно сделать трубогиб арбалетного типа.

В заключение отметим, что практически любое устройство является относительно несложным станком, который за счет распределения прилагаемого усилия гнуть трубы и другие заготовки подобного типа. Применяются зачастую для сгибания изделий, изготавливаемых при применении цветных сплавов и стали. Промышленный вариант исполнения конструкции обходит самодельный, как правило, по степени автоматизации процесса. Однако стоимость промышленных трубогибов может превышать в несколько десятков раз затраты, связанные с производством самодельного варианта. Именно поэтому для бытового применения или мелкосерийного производства в большей степени подходит самодельный трубогиб.

самодельный ручной станок по чертежам

Профильные трубы квадратного или прямоугольного сечения широко применяются в строительстве и ремонте. Из них изготавливают беседки, навесы, теплицы, каркасы для различных сооружений, ограждения. Чтобы придать элементу изогнутую форму, используют специальное устройство — трубогиб.

Трубогиб

Сложные пространственные конструкции производят специализированные мастерские на высокоточных мощных станках. В домашних условиях чаще применяется ручной инструмент промышленного изготовления или самодельный. Если нужно согнуть несколько элементов, трубогиб для профильной трубы целесообразно сделать своими руками. Простое надежное приспособление справится с задачей не хуже заводского, при этом обойдется в несколько раз дешевле.

Принцип работы трубогиба

Трубогибочный станок предназначен для сгибания трубы под углом до 90°. Такая обработка жесткого цельнометаллического элемента позволяет избежать приваривания патрубков и создания резьбовых соединений.

При сгибании используется принцип механического холодного деформирования. Материал не подвергается неблагоприятному воздействию высокой температуры. Металлопрокат помещают между статичными вальцами устройства, а подвижный прижимной вал создает усилие, сгибающее профиль под нужным углом.

Принцип работы роликового трубогиба

Чтобы избежать ухудшения технических характеристик и разрушения металла, ограничивается радиус изгиба трубы.

Его минимальное значение зависит от вида материала — сталь, медь, алюминий — и толщины стенки. При этом утоньшение сечения не превышает 20-25%. В результате пластической деформации профиль приобретает изогнутую форму без потери прочности.

Таблица минимальных радиусов для гибки стального профиля

*

Чтобы получить участок угловой конфигурации, используют инструмент локального воздействия. Усилие прикладывается точечно. Изгиб формируется выдавливанием.

Профилегиб отличается от обычного трубогиба для круглой трубы, поскольку предназначен для деформирования профиля, более устойчивого к изгибающим нагрузкам. Для изготовления дуг или арок заготовку протягивают на прокатном станке с одним или несколькими роликами и большим радиусом изгиба.

Виды трубогибов и их конструкция

Строительная индустрия производит профилегибочные станки в широком ассортименте. Они предназначены для обработки металлопроката с различными техническими характеристиками и решения конкретных задач.

Ручные

Компактные мобильные устройства применяют для изготовления дуговых элементов из профильных труб небольших размеров. Ручной инструмент работает за счет мускульных усилий человека.

Разновидности ручных трубогибов:

  • с ведущим центральным валом;
  • с подвижным крайним роликом;
  • поворотный.

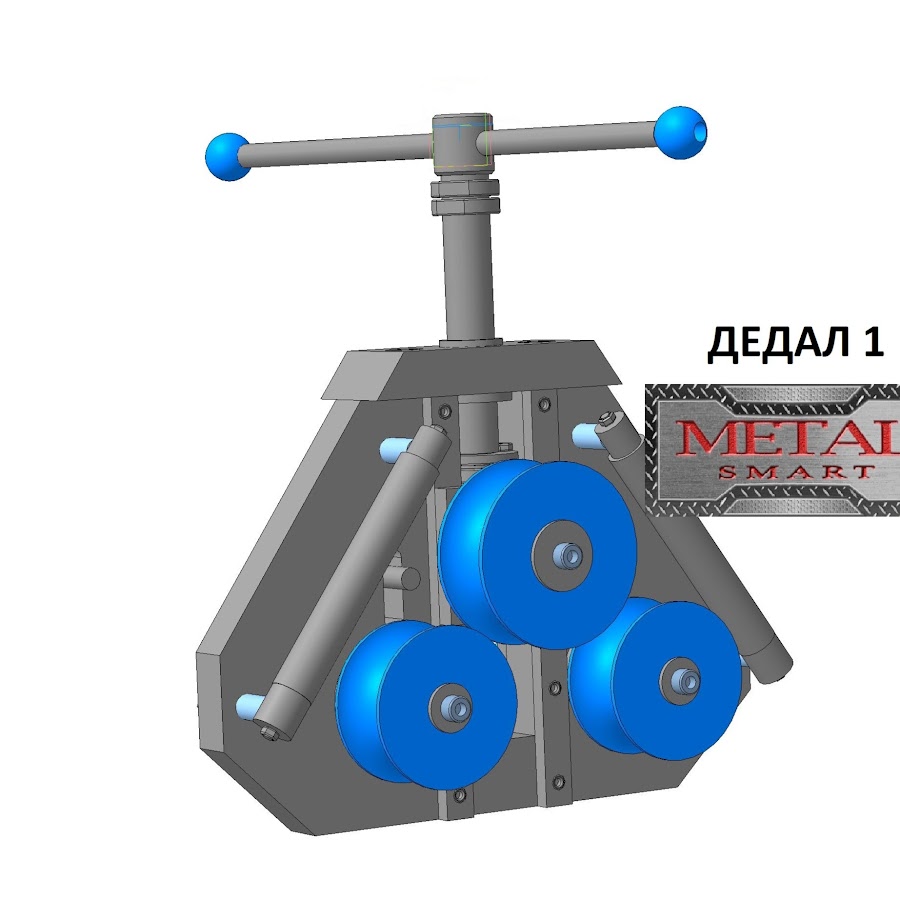

Конструкция ручного трубогиба с ведущим центральным валом состоит из основания, двух опорных роликов и одного подвижного. Воздействие регулируют воротом прижимного винта, вставленным в верхнюю часть механизма.

Роликовый трубогиб с прижимным винтом на центральном валу

Трубу протягивают через валы вручную помощью рукоятки и закрепленной на осях роликов цепи. Давление усиливают, опуская нажимной болт. Профиль постепенно изгибается и приобретает форму дуги.

Ручной профилегиб может оборудоваться подвижным крайним роликом. Его закрепляют к части рамы, соединенной со станиной мощными петлями.

Высоту подъема изменяют домкратом, поднимая край стола. Ручка для протягивания металлоизделия крепится к центральному неподвижному ролику.

Трубогиб с подвижной частью станины

Для изготовления крутоизогнутых участков из трубы 20х20, 30х20 и 40х20 мм с толщиной стенки до 1,5 мм применяют поворотные ручные трубогибы. Они позволяют согнуть профиль на угол до 360°.

Поворотный трубогиб

*

Устройство закрепляют на станине или столе горизонтально, в проточку нужного размера вставляют металлоконструкцию. Поворотом длинной рукоятки обжимают профиль вокруг шаблона и формируют изгиб.

Гидравлические

В таких трубогибах усилие нагнетается гидравлическим двигателем. Гидроцилиндры передают участку трубы давление до 12 тонн, что позволяет согнуть даже крупные заготовки.

Гидравлические трубогибы выпускаются промышленностью в двух вариантах:

  • Ручной. Трубу вставляют в сменный шаблон подходящего размера — опорный башмак, который надежно фиксирует изделие при гибке. Гидроцилиндр приводится в действие рукояткой, возвращается в исходное положение при помощи обратного клапана. Инструмент переносной, применяется для обработки профилей размером до 50 мм.
Ручной гидравлический инструмент
  • С электроприводом. Более мощные устройства позволяют сгибать трубу сечением до 150 мм и толщиной стенки до 3 мм. Электродвигатели снабжены двухступенчатыми телескопическими гидроцилиндрами. Благодаря этому в конце рабочего хода развивается большое усилие.
Гидравлический трубогиб с электроприводом

Гидравлические трубогибы обладают высокой производительностью и обрабатывают конструкции с высокой точностью. Для придания заготовке заданного угла изгиба на корпусе устройства находится проградуированная шкала.

Электромеханические

*

Электрический роликовый профессиональный профилегиб — технологичное оборудование для изготовления изогнутых тонко- и толстостенных металлических конструкций. Позволяет автоматизировать выполнение больших объемов работ.

Электромеханические трубогибы могут быть ручными или стационарными. Первые используют для гнутья труб диаметром до 50 мм в условиях, где доступно электропитание. Вторые — габаритные станки с мощными двигателями, устанавливаемые в промышленных цехах. Ими управляют операторы посредством ЧПУ.

Электромеханический станок с ЧПУ

Изгиб профиля формируют один или несколько валов. По способу гибки различают трубогибы:

  • намоточные — элемент изгибается при вращении вокруг неподвижного шкива;
  • обкатывающие — кривизну детали придает подвижный ролик, при проходе прижимающий ее к шаблону;
  • вальцовочные — профиль протягивают через три валка, два из которых неподвижны, а третий перемещается относительно других;
  • выдавливающие — работает по типу арбалета, сгибает заготовку выдвигающимся пуансоном с насадкой, выполненной под трубу определенного размера.

Стальной профиль чаще всего изгибают вальцовочными станками, где усилие распределяется более равномерно.

В роликовых трубогибах прокат квадратного или прямоугольного сечения испытывает меньшие деформации, при которых сохраняется устойчивость стенок.

Ручной трубогиб для профильных труб своими руками

*

Чтобы согнуть профильную трубу с небольшими размерами сечения без трубогиба, мастера используют шаблоны нужной кривизны, изготовленные из металла или дерева. Заготовку прижимают вручную к краям сегмента, жестко зафиксировав один конец.

Шаблон из дерева

Тонкостенный элемент можно деформировать в нагретом виде. Разогревают участок паяльной лампой до температуры 350-400°С и, применяя ручную силу, придают профилю дугообразную форму.

Если воспользоваться простыми способами не разрешают параметры изделия, можно сконструировать ручной роликовый трубогиб для профильной трубы. С его помощью изготавливают арки и дуги для навесов, теплиц и других сооружений сложной формы.

Необходимые материалы и инструмент

Чтобы смастерить приспособление, понадобятся:

  • швеллер №8 или №10 для жесткой рамы;
  • 2 ролика из закаленной стали со ступеньками под профили разной высоты или ограничительными кольцами;
  • ролик с насечками для подвижного вала;
  • готовые подшипниковые узлы;
  • 2 или 3 шестерни или «звездочки»;
  • стальная цепь;
  • прижимной винт;
  • тонкая труба для ворота;
  • рукоятка;
  • сварочный аппарат;
  • дрель;
  • «болгарка»;
  • молоток.

Еще нужны шплинты, гайки, втулки с резьбой, шайбы. Для обработки готовой конструкции потребуются краска и смазка.

Чертежи

Чертеж — это основа, которая поможет изготовить трубогиб без грубых ошибок. При трудоемкой работе с металлом это особенно важно.

В интернете размещены готовые чертежи. Имея достаточный опыт, в них легко разобраться и подогнать под свои возможности.

Представить примерное устройство трубогиба можно при изучении заводского аналога, а потом разработать детальную схему своей модели.

Чертеж и общий вид ручного инструмента

*

Этапы сборки конструкции

Последовательность операций по изготовлению самодельного роликового трубогиба:

  1. Раскроить швеллер по размерам стоек и основания.
  2. Просверлить отверстия в деталях рамы под крепление роликов.
  3. Сварить из швеллера опорную раму со стойками.
  4. Вырезать и сварить из швеллера корпус с отверстиями для установки ведущего ролика. Вал должен легко вращаться внутри.
  5. Закрепить прижимной винт к получившейся коробочке с помощью подшипников. В верхней части винта просверлить отверстие под ворот.
  6. Вставить между стойками корпус с ведущим роликом. Конструкция должна свободно перемещаться вертикально. Сверху закрепить крышку с гайкой под винт.

    Схема прижимного механизма

  7. Прикрутить подшипниковые узлы к раме.
  8. Вставить ворот в отверстие прижимного болта.
  9. На оси валов снаружи насадить шестерни на шпонку или конусные разрезные втулки с гайками. Третью «звездочку» прикрепить к стойке. Надеть цепь, напрессовать втулку для ручки.
  10. Провести пробные испытания, если нужно, внести коррективы.

Последний шаг — разобрать, очистить металл от заусенцев, покрасить неподвижные детали, собрать. Узлы, которые подвергаются трению при эксплуатации, обработать Литолом или другой густой смазкой.

Готовый самодельный станок

Чтобы согнуть заготовку, ее помещают на неподвижные вальцы, опускают прижимной винт до упора и протягивают с помощью крутящейся рукоятки поочередно в одну и другую сторону.

После каждого проката винт затягивают воротом. Когда дуга приобретет достаточную кривизну, гайку винта фиксируют контргайкой. Это позволит согнуть несколько арок с одинаковым радиусом.

Такой самодельный трубогиб можно использовать даже в профессиональных целях. Он «осилит» профили размером до 60х60 мм или одновременно 3 трубы с шириной сечения 20 мм.

Подробности процесса изготовления ручного станка можно увидеть здесь

Гидравлический трубогиб

Использование гидравлики существенно упрощает как эксплуатацию трубогиба, так и его конструкцию. Простейшее устройство представляет собой раму с двумя опорными роликами. Механическое воздействие на профиль оказывает домкрат с насадкой-башмаком.

Гидравлическое приспособление предназначено для угловой гибки труб, так как деформирующее усилие передается на участок небольшой длины.

Инструменты, материалы и чертеж

Для самостоятельного изготовления гидравлического трубогиба потребуются:

  • «болгарка»;
  • сварочный аппарат;
  • гидравлический домкрат;
  • швеллер и уголок для силовой рамы;
  • башмак для упора;
  • ролики или направляющие.
Чертеж трубогиба с домкратом

Этапы сборки

Схема для сборки простого гидравлического трубогиба:

  1. Нарезать по размерам уголок и сварить раму в виде опорной площадки со стойками.
  2. Приварить к раме горизонтальную станину из швеллера.
  3. Для регулирования радиуса изгиба в станине просверлить несколько отверстий.

    Траверса для регулировки радиуса изгиба трубы

  4. Установить ролики в нужную позицию.
  5. Надеть башмак на шток домкрата, установить гидромеханизм в нижнюю часть рамы.

Чтобы согнуть заготовку, ее помещают между сегментом и опорными роликами. Плавно увеличивают нагрузку рычагом домкрата.

Когда нужный угол изгиба получен, открывают перепускной клапан гидроцилиндра, опускают поршень домкрата и вынимают готовую деталь.

Процесс гибки трубы

Для тонкостенных профилей применяют механизмы грузоподъемностью 5-8 т. Чтобы согнуть мощные трубы, гидравлика должна иметь большие возможности — до 12 т.

Видео об изготовлении гидравлического трубогиба:

Гидравлический самодельный трубогиб легко разбирается. Домкрат можно заменить более удобным или мощным. Чтобы проще совершать все операции, конструкцию иногда приспосабливают для горизонтальной работы.

Самые распространенные дефекты гибки гидравлическим трубогибом — образование впадин, гофры, трещин или поломка профиля. Чтобы этого не случилось, рекомендуется применять башмаки заводского изготовления. Они сделаны из прочной стали, отцентрированы и равномерно передают нагрузку на стенки трубы.

устройство, чертежи, размеры и инструкция по сборке

Профильные трубы находят широкое применение при обустройстве приусадебного участка. Из них получаются крепкие беседки, теплицы, красивые и надежные козырьки над крыльцом дома. Объединяет устройство металлических конструкций необходимость в гнутом профиле, поскольку подавляющее число металлических конструкций такого типа имеют форму арок. Поскольку гнутый профиль стоит почти в два раза дороже прямого, то на помощь рачительному хозяину приходит трубогиб для профильной трубы, который можно изготовить в домашних условиях.

Устройство станков для сгибания труб

Промышленные трубогибы применяют на производстве и в промышленном строительстве. Для личного использования производители предлагают готовые станки. Простейшее готовое устройство для изгибания тонких труб или металлопластиковых материалов – это арбалетный ручной трубогиб. Для работы с профилем его не используют.

Есть несколько способов и приспособлений для получения гнутого профиля:

  • изгиб вручную, с приспособлениями для направления или без них;
  • используя рычажный профилегиб;
  • используя роликовый профилегиб.

Простейший способ загнуть трубу или металлический прут – это вбить в землю направляющие колышки и физическим усилием загибать изделие по ним. Для того чтобы профиль не деформировался заломами во время работы, его заполняют песком.

Шаблонный трубогиб. Шаблон в натуральную величину делают из толстой доски, ДВП, ДСП. Для этого сколачивают щит, рисуют на нем необходимый радиус изгиба (полукруг) и выпиливают соответствующий сегмент круга.

Сгибание трубы по шаблону осуществляют следующим образом:

  • шаблон закрепляют на плоскости или в тисках вертикально;
  • один конец трубы фиксируют неподвижно строительными шпильками или в тисках в начале шаблона;
  • на свободный конец трубы давят вручную или при помощи лебедки, придавая ей изгиб по шаблону.

Обратите внимание! Для успешного использования шаблона его ребро должно быть шире ребра изгибаемого изделия. Шаблонный трубогиб подходит для изделий из мягкого металла, небольшого сечения.

Более продвинутый вариант шаблонного трубогиба – это рычажный станок. Приспособление делается на металлической станине. На нее закрепляют посменно разные шаблоны из металла (для мягких материалов это могут быть деревянные или пластиковые шаблоны), для получения изгибов разного радиуса. Недостаток таких устройств в ограниченности получаемых изгибов профиля.

Более универсальный вариант трубогиба для профиля, который изготавливают своими руками в домашних условиях это роликовый станок. Устройство необходимо, если вы планируете периодически работать с металлической трубой.

Принцип работы

Принцип действия заключается в том, что профильную трубу протягивают между тремя валами, два из которых закреплены неподвижно, а третий давит на профиль, придавая ему желаемую форму.

В зависимости от конструкции, подвижным может быть:

  • центральный верхний ролик – давление осуществляется сверху;
  • крайний нижний ролик (любой, расположенный на выходе из станка) – давление осуществляется снизу, поднятием части станины.

Изгибание профиля происходит при прокатке его между роликами. Для получения крутой дуги действие повторяют несколько раз, что позволяет регулировать усилие, избегая деформации трубы (заломов, расплющивания).

Обратите внимание! Для получения равномерного изгиба, трубу каждый прокат вставляют противоположной стороной.

Для самостоятельного изготовления профилегиба потребуются навыки работы со сварочным аппаратом, болгаркой и составляющие детали, которые можно сделать из подручных материалов, купить недорого в пунктах приема металлолома или найти в старом гараже.

Как сделать самодельное устройство

Для изготовления роликового трубогиба для профильной трубы вам понадобятся:

  • Толстостенный швеллер или профильная труба для изготовления опорной платформы и станины.
  • Три прокатных вала, металлических. Надежные и долговечные ролики получаются из стального цилиндра, в котором просверливают отверстие в центре для насадки.
  • Упорный винт для приведения в движение прокатного вала.
  • Подшипники для прокатных валов и опорной платформы.
  • Приводную цепь, которая соединит прокатные валы с механизмом их вращения.

Ручной роликовый трубогиб можно оснастить дополнительно электроприводом, но большинство домашних умельцев не видят в этом необходимости.

Что следует учесть при подборе деталей и материалов для изготовления профилегиба:

  • Для опорной платформы следует брать швеллер не менее 60 мм с толстой стенкой. Более тонкий материал рискует быть деформированным при прокате профиля большого сечения.
  • Упорный винт – это деталь, на которую ложится вся нагрузка в ходе работы инструмента. Резьба на нем должна быть инструментальная (прямоугольная), чтобы не деформировалась при многократных затяжках и удержании давления. Здесь идеально подходит винт от гидравлического домкрата. Использовать для изготовления упорного винта стальную строительную шпильку даже большого диаметра (например, на 20 мм) нельзя, так как резьба на ней треугольная, не предназначенная для такой нагрузки и многократного использования.
  • Прокатные валы следует делать из закаленной стали. Их изготовление лучше доверить профессиональному токарю, поскольку потребуются не гладкие детали, а с ограничителями для удержания профиля. Идеальный вариант – валики с многоступенчатыми ограничителями для нескольких размеров. Как вариант можно сделать несколько съемных валов, под разный профиль.
  • Для снижения нагрузки на ручку вращения можно установить звездочки разного диаметра, которые будут усиливать крутящий момент, и соединить их цепью. Маленькую звездочку устанавливают на ось вращения ручки, две большие – на соответствующие оси вращения роликов.

Обратите внимание! Различают две конструкции роликового трубогиба: с ведущим центральным валом или ведущими двумя нижними валами.

Преимущество профилегиба с одним ведущим валом в том, что нижние два вала можно сделать съемными. Переставляя их относительно прижимного, можно легко варьировать радиус изгиба.

Схема изготовления:

  • Изготовление профилегиба начинают со сборки горизонтальной платформы и вертикальной станины. По чертежу нарезают металл и сваривают его или собирают на болтах.
  • Сваривают крепежи для двух нижних валов, устанавливают их на горизонтальную платформу. Как вариант, на станину можно приварить отдельные крепления для передвижных валов, размером под подшипник.
  • Сваривают подвижную платформу под верхний вал.
  • Устанавливают на нее упорный винт при помощи двух подшипников. Направляющие движения верхней опорной платформы это вертикальные стойки станины.
  • Соединяют подвижные детали шестеренками и цепью.

Для сгибания небольшого профиля для теплицы, беседки или декоративной арки можно изготовить более простой вариант трубогиба – улиточный. Он состоит из двух вращающихся деталей: направляющего ролика и рабочего колеса. Механизм является разновидностью шаблонного трубогиба. В качестве шаблона здесь выступает рабочее колесо.

Как рассчитать конструкцию

В изготовлении улиточного трубогиба важно рассчитать диаметр рабочего (или упорного) колеса, поскольку от его размера зависит радиус изгиба профиля на выходе.

Для расчета используют зависимость диаметра рабочего колеса от получаемого радиуса трубы:

d + r1 + r2 + 2 = а

d – это радиус изгиба профиля;

r1 и r2 – это радиус направляющего ролика и упорного колеса.

Имеет значение дистанция между вращающимися колесами. Для ее регулировки на станине сверлят несколько отверстий, по которым передвигают ось прижимного ролика.

Руководство по изготовлению

Конструкция улиточного трубогиба состоит из:

  • основания – толстой металлической платформы, на которую крепят остальные детали;
  • металлической вилки;
  • направляющего ролика;
  • рабочего колеса.

Изготовление начинают с ролика и рабочего колеса. Для каждой детали необходимо выточить шкив, ось под соответствующий подшипник. Рабочая поверхность ролика и колеса должна иметь боковые упоры под максимальный размер швеллера.

На втором этапе собирают вилку. Для этого вырезают из металла боковые детали, просверливают в них отверстия под оси рабочего колеса и направляющего ролика. Собирают вилку и приваривают ее к металлической платформе-основанию.

На основании должно быть отверстие для оси рабочего колеса и отверстия под крепежи самой конструкции к верстаку, поскольку работать на таком трубогибе можно только в стационарно закрепленном виде.

Трубогиб профильной трубы сделанный своими руками: виды конструкций, фотографии, чертежи

Одним из металлических материалов, нашедших широкое применение в последние годы на территории нашей страны стали профилированные прямоугольные трубы различного сечения. Их используют и для установки забора из профлиста или сетки–рабицы, и для изготовления садовой мебели, и для монтажа навесов для автомобилей или гаражей. Часто технология производства тех или иных изделий требует получения загиба профильной  трубы под тем или иным углом, а также по дуге окружности различного диаметра. Для этих целей целесообразно изготовить трубогиб для профильной трубы из подручных материалов. Основные конструкции профилегибов и технологию их самостоятельного производства рассмотрим в рамках данной статьи.

Ручной профилегиб своими руками

Первый вариант изделия позволяет получить радиальный загиб прямоугольной трубы вплоть до получения кольца.

Принцип  работы данного трубогиба  основан на использовании двух опорных и одного рабочего ролика, который и оказывает постепенное деформирующее давление на заготовку. При этом, основной рабочий стальной вал имеет определенный свободный ход, ограниченный размером направляющих.

Для изготовления направляющих трубогиба необходимо приготовить четыре отрезка стального уголка 50×50 длиной по 300 миллиметров, а также несколько стальных пластин толщиной 5-8 миллиметров. Большая пластина будет играть роль основания всей конструкции, поэтому к ней будут крепиться с помощью сварных швов уголковые направляющие и на болтах вспомогательные ролики.

Значительно облегчить процесс сборки направляющих трубогиба, обеспечить необходимое их взаимное расположение и зафиксировать непосредственно при выполнении соединения между собой и присоединения к стальному основанию могут помочь деревянные шаблоны, выпиленные из доски толщиной 25-30 миллиметров. А усилить механическую прочность основания, призваны привариваемые снизу два куска стального уголка, равные по длине нижней пластине. В верхней части направляющих необходимо приварить стальную пластину, в которой просверлено отверстие, диаметр которого больше диаметра винта, оказывающего давление на рабочий вал приспособления.

Для получения достаточного давления без опасения выхода из строя резьбы винта или опорной гайки можно использовать детали, имеющие кинематическую резьбу прямоугольного или трапециевидного сечения. Простейший вариант подобных детали можно найти от пришедших в негодность слесарных тисков. Имеющаяся у винта рукоятка значительно облегчит всю дальнейшую работу. После установки на болтах направляющих роликов, приспособление может быть использовано для выполнения гибки профильных труб различного сечения. Для удобства работы по  изготовлению трубогиба своими руками приводим сборочный чертеж изделия.

Чертежи трубогиба для профильной трубы

Сталь, как и другие сплавы отличается высокой прочностью. При этом она имеет и другое очень важное свойство – пластичность. Именно благодаря ей материал может изменять первоначальную форму не разрушаясь и сохранять полученную форму в дальнейшем. Еще одним существенным свойством металлов и сплавов, присущим им в той или иной степени является упругость. Под ее действием профильная труба стремится вернуться в первоначальную форму. Таким образом, весь процесс деформации (гибки) металла связан с использованием пластичности и преодолением упругости без использования ударных нагрузок, которые могут привести к образованию на поверхности материала вмятин или разрывов.

Простое приспособление для гибки профильной трубы

Второй вариант трубогиба основан на использовании физической силы человека и использовании различной формы оправок для получения загиба того или иного радиуса. Его основой является достаточно большой стол-верстак, имеющий покрытие в виде стального листа. На одной из кромок установлен упор для фиксации свободного торца профилированной заготовки квадратного сечения со сторонами 20×20 или 25×25 миллиметров.

Рядом с упором, на расстоянии, примерно равном ширине обрабатываемой заготовки крепится оправка, фиксирующаяся на крышке верстака с помощью струбцин и стальных стержней, устанавливаемых в соосно просверленные отверстия. После предварительной подготовки противоположный конец заготовки перемещается по дуге большого диаметра вокруг оправки и деформируется в дугу.

Данный принцип формования профильных заготовок не возможен без обеспечения необходимого свободного пространства вокруг рабочего стола, а так же без жесткой фиксации самого верстака к полу помещения, в котором он установлен.

При выполнении большого количества стандартных дуг, имеющих тот или иной радиус закругления, следует позаботиться об изготовлении в достаточном количестве оправок. Рассмотрим строение одной из них.

Основой детали является уголковый прокат с посадочными отверстиями для фиксации на кромке верстачной крышки. Рабочая поверхность выполнена из двух сваренных между собой квадратных профилей. Петля в левой части данного профилегиба позволяет надежно зафиксировать один край деформируемой трубы, а приваренные между уголком и гнутым профилем ребра жесткости обеспечивают необходимую жесткость, позволяющую противостоять образующимся рабочим нагрузкам достаточно большой величины. Как правило, на каждый вид работ сложно заготовить заранее необходимые приспособления. Но в мастерской, работающей с гибкой профильных труб долгое время, скапливается большое количество различных оправок.

Кроме металлических оправок могут быть использованы приспособления из плоских листовых заготовок большой прочности. Для удобства дальнейшей эксплуатации лучше промаркировать каждую рабочую кромку, указав радиус закругления.

Трубогиб  - третий вариант

Кроме радиальных сгибов может возникнуть необходимость получения гибки деталей под теми или иными углами.

Для этих целей может быть использовано следующее приспособление, представляющее собой небольшой стальной столик на стойки с расположенными на нем рабочими узлами.

Основанием для получения загиба трубы является стальной валик диаметром 80-100 миллиметров. Особенностью его является приваренный по кромке стальной стержень, который позволяет частично вдавливать внутреннюю поверхность профиля. Фиксация заготовки выполняется при помощи болта большого диаметра, устанавливаемого в соответствующее отверстие.

Такое приспособление вполне может быть изготовлено в рамках небольшого гаража или сарая.

Для облегчения преодоления сопротивления заготовки деформации внутрь нее до места гибки можно вставить квадратный стальной стержень подходящего размера. Используя подобный трубогиб, возможно получение сгиба в любой точке детали.

Для примера напоследок профилегиб с электроприводом:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Трубогибы | Carell Corporation

ТРУБЫ И ТРУБОГИБЫ

Щелкните изображение или прокрутите вниз для описания,

стандартное оборудование, опции и технические характеристики

Трубы и гибка труб, такие как «гибка под давлением» или «поворотная гибка с вытяжкой», используются для придания заготовке формы штампа. Прямой трубный материал может быть сформирован с использованием гибочного станка для создания множества одиночных или множественных изгибов и придания детали желаемой формы.

СЕРИЯ ETM

Серия ETM оснащена самыми современными технологиями, предназначенными для гибки с трубами и профилями оправки или без них, а также возможностью гибки как в правом, так и в левом направлении. Диапазон диаметров составляет от 1/2 дюйма до 3 дюймов и позволяет изгибать более 180 ° с высочайшим качеством отделки при минимальном радиусе изгиба в 3 раза больше диаметра трубы.

Благодаря нашему новому «цифровому сенсорному экрану для программирования гибки» эти машины чрезвычайно просты в использовании: они позволяют выбирать до 99 программ для каждой из них с 5-ступенчатой ​​последовательностью операций гибки с автоматической регулировкой упругого возврата материала.Более того, он также может сохранять и сохранять каждый проект как повторяемую программу.

ETM60HD

ETM76HD

ETM80HD

ETM90HD

ETM90HD

Ротационные гибочные машины!

Компания Pedrick Tool & Machine Co., основанная в 1875 году в Филадельфии, штат Пенсильвания, разработала нашу линейку роторно-компрессионных гибочных машин для судостроения, нефтехимии, промышленности и технического обслуживания по всему миру с использованием самых современных материалов и компонентов в машиностроении для гибки толстостенных стен. трубные, трубные и конструкционные секции.Линия включает 12 моделей для любого бюджета и приложений.

Отводы, произведенные с радиусом изгиба 3D, соответствуют спецификациям Американского института нефти (API) по овальности (сплющиванию) и утонению стенки.

КОНЦЕПЦИЯ: Принцип ротационной компрессионной гибки использует неподвижную формовочную матрицу и мощный рычаг стеклоочистителя, который вращается вокруг матрицы, который тянет заготовку вокруг матрицы для создания изгиба. Рычаг стеклоочистителя фиксируется во вращающейся верхней пластине.Различные структурные, профилированные и экструдированные секции также могут быть сформированы с использованием процесса ротационного сжатия, экономя время и деньги!

СТАНДАРТНОЕ ОБОРУДОВАНИЕ: Эти машины Pedrick имеют рабочую поверхность и вращающуюся верхнюю пластину из толстой нормализованной стальной пластины, установленную на цельнолитой или легированной стальной раме. Гибочный рычаг приводится в действие электрическим самоторможением, бесщеточным двигателем-редуктором SEW-Eurodrive с прямым углом, установленным под столом. Цикл изгиба контролируется реверсивными контакторами, модулями защиты двигателя от перегрузки и управляющим трансформатором, которые соответствуют спецификациям NEC, JIC и UL.Распределительное устройство заключено в шкаф в стиле NEMA, укомплектованный внешним разъединителем с предохранителем Lock-Out / Tag-0ut. Регулируемые концевые выключатели и ручные органы управления входят в стандартную комплектацию.

Характеристики: (щелкните, чтобы открыть pdf)

• С механическим приводом. (Без гидравлики или

пневматика используется для гибки трубы или трубы)

• Чугунный или стальной корпус для тяжелых условий эксплуатации

• Конический редуктор с цилиндрической зубчатой ​​передачей

с двигателем и тормозом TEFC

• Валы из термообработанного сплава

• Сферические роликоподшипники

• Блок управления NEMA 12 соответствует спецификациям NEC JIC

• Концевой выключатель для выбора угла и

Автоматический реверс

Преимущества:

• Быстрая смена инструмента

• Регулируемые концевые выключатели

• Требует минимального обслуживания

• Доступно 12 моделей и переносных устройств!


Опции:
• Инструменты не являются обязательными и указаны в соответствии с

.

на производственные нужды

• Цифровое управление не является обязательным для замены

концевые выключатели с ручной регулировкой

• Напряжение машины может быть установлено для любого

страна или электросеть.

Машины отправляются напрямую с нашего предприятия к вам после всесторонних испытаний
нашими механиками, прошедшими обучение на заводе

ТРУБОГИБЫ СЕРИИ UNI

Модели без оправки: UNI-42 UNI-60 UNI-63 UNI-70 / C UNI-76 UNI-89

Роторные гибочные станки

созданы для долговечности, изготовлены из стали, но при этом имеют экономичную цену, имеют компактную площадь основания, систему быстрой смены инструментов и программируются цифровым способом для обеспечения прецизионной повторяемости.

ИЗГИБ УНИ-42 3/4 "

Ротационный трубогибочный станок без оправки

Сохранение в цифровом виде 9 программ, до 9 изгибов в каждой

Односкоростной гибочный станок

Роторный привод с электрическим приводом, 220 В, только однофазный


ОПЦИИ

Инструменты и комплекты для труб и труб, позиционеры для плоскости изгиба

Изгиб UNI-60 1-1 / 2 "

Ротационный трубогибочный станок без оправки

Сохранение в цифровом виде 9 программ, до 9 изгибов в каждой

Односкоростной гибочный станок

Роторный привод с электрическим приводом, 220 В, только однофазный


ОПЦИИ

Инструменты и комплекты для труб и труб, позиционеры плоскости изгиба, комплект оправки для изгиба оправки небольшого объема, аксессуары для малого радиуса

UNI-60 Combi-Cal 1-1 / 2 "

Ротационная гибочная машина без оправки

Сохранение в цифровом виде 9 программ, до 9 изгибов в каждой

Односкоростной гибочный станок

Роторный привод с электрическим приводом, 220 В, только однофазный


ОПЦИИ

Инструменты и комплекты для труб и труб, позиционеры для плоскости изгиба

ИЗГИБ UNI-63 1-1 / 2 "

Ротационный трубогибочный станок без оправки

Сохранение в цифровом виде 50 программ, до 9 изгибов в каждой

Двухскоростной гибочный станок

Электрический вращающийся привод, 220/460 В, 3 фазы


ОПЦИИ

Инструменты и комплекты для труб и труб, позиционеры плоскости изгиба, комплект оправки для изгиба оправки небольшого объема, аксессуары для малого радиуса

UNI-70 / C BENDER 2 "

Ротационный трубогиб без оправки

Сохранение в цифровом виде 50 программ, до 9 изгибов в каждой

Двухскоростной гибочный станок

Поворотный привод с электрическим приводом

Поставляемые оправки 2 приводных размеров

ИЗГИБ UNI-76 2-1 / 2 "

Ротационный трубогибочный станок без оправки

Сохранение в цифровом виде 50 программ, до 9 изгибов в каждой

Двухскоростной гибочный станок

Поворотный привод с электрическим приводом

Поставляемые приводные оправки 3 размеров


ОПЦИИ

Инструменты и комплекты для труб и труб

Принадлежности с малым радиусом

ИЗГИБ UNI-89 3 "

Ротационный трубогиб без оправки

Сохранение в цифровом виде 50 программ, до 9 изгибов в каждой

Двухскоростной гибочный станок

Поворотный привод с электрическим приводом

Поставляемые приводные оправки 3 размеров


ОПЦИИ

Инструменты и комплекты для труб и труб

Принадлежности с малым радиусом

РОТАЦИОННЫЕ ТРУБЫ / ТРУБОГИБЫ UNI MANDREL

Модели оправок: UNI-70 / HC UNI-80 UNI-90

Роторные гибочные станки

созданы для долговечности, изготовлены из стали, но при этом имеют экономичную цену, имеют компактную площадь основания, систему быстрой смены инструментов и программируются цифровым способом для обеспечения прецизионной повторяемости.

ИЗГИБ UNI-70HC 1-1 / 2 "

Ротационный трубогиб с оправкой

Сохранение в цифровом виде 50 программ, до
9 изгибов в каждой

Гидравлические зажимы, программируемые

Программируемое гидравлическое извлечение оправки


ОПЦИИ

Инструменты и принадлежности для гибки на оправке

Длина станины оправки
5 ’, 8’, 11 ’, 15’ и 18 ’

UNI-80 BENDER 2"

Ротационный трубогиб с оправкой

Сохранение в цифровом виде 50 программ, до
9 изгибов в каждой

Гидравлические зажимы, программируемые

Программируемое гидравлическое извлечение оправки

Двухскоростная гибка, поворотный привод с электрическим приводом


ОПЦИИ

Инструменты и принадлежности для гибки на оправке

Длина станины оправки
от 5 ’, 8’, 11 ’, 15’ и 18 ’

ИЗГИБ UNI-90 2-1 / 2 дюйма

Ротационный трубогиб с оправкой

Сохранение в цифровом виде 50 программ, до
9 изгибов в каждой

Гидравлические зажимы, программируемые

Программируемое гидравлическое извлечение оправки

Двухскоростная гибка, поворотный привод с электрическим приводом


ОПЦИИ

Инструменты и принадлежности для гибки на оправке

Длина станины оправки
5, 8, 11, 15 и 18

Основы гибки труб - серия изготовления

Что нужно знать

Прежде чем приступить к гибке труб, необходимо знать и понимать множество важных моментов.Функции гибочного станка, инструментов и даже самих матриц имеют ключевые моменты, которые вы должны знать, прежде чем приступить к гибке.

Труба и труба

Люди часто путают эти два материала. Трубка основана на ее реальных размерах. Измерение внешнего диаметра трубы - это размер трубы, а также фактическое измерение толщины стенки.

Труба измеряется по номинальному внутреннему диаметру. Каждая толщина стенки обозначается как «график» для ее идентификации.Стена Schedule 80 размером 1,5 дюйма имеет фактический внутренний диаметр 1,5 дюйма. Меньшие размеры графика будут иметь больший внешний диаметр.

Труба НЕ используется для каркаса безопасности или конструкции шасси.

Трубы, используемые в автомобильной промышленности, чаще всего можно увидеть на турбокомплексах. Большинство турбо-коллекторов построено с использованием 1,5-дюймового Sch. 40 нержавеющая или черная труба. Предварительно изготовленные отводы для труб (известные как «Weld El») образуют превосходные изгибы с малым радиусом для конструкции коллектора.Вы также можете увидеть ссылку на «паровой коллектор», когда будете искать.

Трубогиб против трубогиба

Хотя вы можете обнаружить, что производители трубогибов предлагают матрицы большего размера, эти две машины на самом деле отличаются по своей стандартной конструкции.

Трубогибы обычно протягивают трубу вокруг штампа. Профиль штампа спроектирован и вырезан для обеспечения максимальной прочности стены, а также предотвращения обрушения внешней стены и предотвращения перегиба внутренней части изгиба.Матрицы размера трубы предназначены для гибки трубы Труба не помещается в матрицу для трубы.

Размер штампа зависит от внешнего диаметра трубы. Типичная конструкция трубогиба будет иметь гидроцилиндр, расположенный в середине рамы, которая удерживает ролики. Матрица (иногда называемая «башмаком») опирается на цилиндр. Когда труба помещается на матрицу, гидроцилиндр проталкивает трубу между роликами, заставляя ее изгибаться.

Профили трубы не поддерживают внутреннюю или внешнюю часть трубы.Если вы поместите трубку аналогичного размера в трубогиб, внутренняя часть изогнется, внешняя сторона уплощается внутрь, а стенки расширяются.

Некоторые люди пошли на все, пытаясь изгибать трубы с помощью трубогиба. Некоторые методы включают заполнение трубы песком, в то время как другие методы требуют приобретения дополнительных деталей. В конце концов, сумма денег, потраченных между потраченными впустую материалами и дополнительными компонентами, часто превышает стоимость приличного трубогиба. Результат также не так безопасен, как правильно согнутая трубка в трубогибе.

НИКОГДА не ставьте под угрозу свою безопасность ради экономии пары долларов. Правильный инструмент для гибки труб - трубогиб.

Радиус центральной линии (CLR)

Люди часто путаются в CLR матрицы. Чтобы упростить его, CLR - это расстояние между центром или трубкой и центром штампа, где он поворачивается. Другими словами, половина круга - это Радиус. Расстояние между центром круга (штампа) и центром трубы в любой точке изгиба - это радиус центральной линии.

Чем больше CLR, тем более плавным и плавным будет ваш изгиб.

Чем меньше CLR, тем круче будет ваш изгиб.

Какой кристалл CLR выбрать?

Это очень распространенный вопрос, но ответ решать вам. Иногда вам нужен очень плавный изгиб, чтобы он соответствовал определенному профилю в пространстве, с которым вы должны работать. Иногда у вас очень ограниченное пространство для работы, и вам нужна очень жесткая среда CLR.

В любом случае рассчитывается потребность и приобретается соответствующий кубик. Однако вы, вероятно, не захотите покупать новую матрицу каждый раз, когда хотите что-то согнуть. Ну так что ты делаешь?

Следуйте практическому правилу

Диаметр X 3 = минимально допустимый CLR

Возьмите диаметр трубы, которую вы собираетесь сгибать, и умножьте его на 3. В результате получится минимальный размер CLR, который вы должны приобрести. гнуть что угодно. Это будет кристалл «универсального» размера.

Гибка труб: от CAD до производства

Необходимость прецизионных изогнутых труб
Изрядное количество промышленного оборудования потребляет значительное количество металлических труб. Некоторые из этих трубок изгибаются в определенные формы, как это часто описывается на двухмерных чертежах.2D-чертеж содержит необходимую информацию, используемую для программирования трубогибочного станка с ЧПУ. Средства, с помощью которых эта информация, содержащаяся на чертеже, программируется в гибочном станке с ЧПУ, меняются. Производители теперь начинают экспортировать созданные в САПР твердотельные модели изогнутых труб прямо из системы САПР прямо в трубогибочные станки с ЧПУ.

Исторический обзор - что питает трубогибочный станок с ЧПУ
Большинство современных трубогибочных станков программируются с использованием LRA (a.к.а. YBC) данные. L - расстояние между изгибами, R - угол поворота плоскости между изгибами, а A - угол изгиба. Добавьте к этому радиус центральной линии (CLR), и теперь у вас будет достаточно информации, чтобы описать изогнутый профиль для большинства гибочных станков с ЧПУ.

Чаще всего данные LRA извлекаются из двухмерного чертежа, который отправляется в цех. В этом случае машинный программист вводит данные LRA в контроллер через клавиатуру и дисплей. Некоторые производители помогают упростить процесс ввода данных, позволяя программисту вводить данные через среду Windows.

Иногда данные о гибочном станке LRA не отображаются на чертеже. Другой распространенный формат, отправляемый в цех на чертеже, - это точки данных XYZ. Точки данных XYZ основаны на декартовой системе координат. Именно эти точки данных описывают различные точки вдоль профиля трубы. Однако большинство гибочных станков не запускаются непосредственно из точек данных XYZ.

Обычный способ преобразования XYZ в данные гибки
Система преобразования данных гибочного станка XYZ в LRA часто встречается в большинстве современных контроллеров ЧПУ.Бесплатные конвертеры данных XYZ в LRA также можно найти в Интернете. Процесс часто требует, чтобы программист вводил точки данных XYZ в среду Windows через человеческий интерфейс.

После ввода точек данных XYZ, включая CLR, программное обеспечение гибочного станка может преобразовать данные XYZ в данные гибочного станка LRA. Сам процесс преобразования требует небольшой математической обработки векторов. Однако все это происходит в фоновом режиме, и в течение одной или двух миллисекунд таблица данных гибочного устройства LRA обновляется преобразованными данными.

Еще один способ переноса данных LRA в гибочный станок - использование КИМ. Этот подход требует измерения трубы после того, как она была сформирована. Скорректированные данные изгиба затем отправляются обратно в гибочную машину для дальнейшей обработки. Тем не менее, где-то до измерения трубы на КИМ исходная запрограммированная информация должна была быть введена в контроллер гибочных станков через какой-то человеческий интерфейс.

Данные военных и LRA Bender
Не во всех чертежах трубы для описания трубы используются данные LRA или XYZ.Военные используют данные изгиба трубы, которые описывают, как изготавливать трубу на трубогибочном станке ручного типа. Чтобы управлять трубогибом с ЧПУ с данными Boeing, программист может ввести данные, предоставленные Boeing, в интерфейс Windows, см. Ниже.

Этот интерфейс, присутствующий в некоторых высокопроизводительных контроллерах ЧПУ, используется для генерации данных LRA, которые управляют трубогибочным станком с ЧПУ.

Однако, как и во всех предыдущих методах ввода данных, описанных выше, программист должен вручную ввести данные Boeing в контроллер гибочного станка.Это требует времени и чревато человеческой ошибкой.

Передовое программирование для 21 века
Из вышесказанного ясно, что, по крайней мере, установленный процесс получения данных гибочного станка в контроллер гибочного станка в первый раз предполагает, что программист вводит ряд значений. В этом больше нет необходимости.

Средняя система САПР сегодня (Pro / E, Solid Works, Solid Edge, Inventor и т. Д.) Может выводить стандартный файл STEP. Файл STEP, относящийся к изогнутой трубе, - это файл, который описывает многочисленные свойства, которые может использовать контроллер машины для гибки труб.Например, из файла STEP можно извлечь следующие свойства:

  • Тип материала
  • Закалка материала
  • Информация о сварном шве
  • Диаметр трубы и толщина стенки
  • Радиус осевой линии
  • Геометрические данные
  • Каталожный номер
  • Допуски


Безусловно, самым большим преимуществом импорта файла STEP в трубогиб с ЧПУ является отсутствие ошибок при вводе данных.Ошибок нет, так как импортированный файл STEP содержит необходимую информацию о гнутой трубе.

Из файла STEP контроллер гибочного станка с ЧПУ может извлечь тип материала, толщину стенки, внешний диаметр, радиус центральной линии и данные гибочного станка LRA. С помощью этой информации информация о пружинении может быть определена еще до того, как деталь будет изогнута. Этот процесс чтения в файле STEP может сэкономить время не только в среде прототипа, но и в цехе мелкосерийного производства.

Иногда программирование станка в первый раз может занять гораздо больше времени, чем, скажем, запуск 20 деталей. Вопрос в том, насколько сложно запрограммировать эту деталь. Контроллер ЧПУ, который может читать файл STEP, сгенерированный САПР, не различает при преобразовании детали с двумя сгибами из детали с 20 сгибами; это занимает самое большее несколько миллисекунд.

Для чтения в файле STEP обычно используется формат файла filename.stp. В раскрывающемся меню Windows File выберите формат файла STEP, выберите имя файла STEP, и все.

Недостатки
Самым большим недостатком использования конвертера файлов STEP является стоимость, связанная с отслеживанием версии файла STEP, отправляемого на гибочный станок с ЧПУ. Этот процесс требует дополнительных усилий по управлению базой данных между проектированием и производством.

Заключение
Как ни крути, трубка будет гнуться. Использование конвертера файлов STEP для устранения ошибок ввода данных может иметь большое значение для сокращения времени цикла снятия изогнутой трубы со станка.Для детали с двумя изгибами преобразование файла STEP может оказаться излишним. Однако по мере увеличения количества изгибов увеличивается время, необходимое для ввода необходимых данных из 2D-чертежа.

Другой способ взглянуть на это: сколько времени вы стояли там, пытаясь определить правильное вращение плоскости между изгибами? Это возможность считывать данные прямо из системы CAD прямо в трубогиб. Все сводится к тому, где вы хотите проводить время; вводя данные LRA о нашем работающем производстве.


Об авторе

Джордж Винтон, P.E. проектирует и производит оборудование для производства труб с ЧПУ для Winton Machine в Сувани, Джорджия. С ним можно связаться по адресу [email protected] или 888.321.1499 .

О машинах, которые мы производим

Все наши машины для производства полужестких коаксиальных кабелей и трубок в Winton проектируются, производятся и тестируются на собственном предприятии. У нас есть большая линейка стандартных продуктов, а также способность разработать лучшее решение для нужд наших клиентов.Наши опытные сотрудники по продажам заботятся о том, чтобы наши клиенты могли оправдать свои капиталовложения в оборудование, предлагая именно то, что им нужно для производства деталей. Свяжитесь с нами сегодня, чтобы обсудить ваш проект.

Квадратный трубогиб для гибки труб


Наши трубогибочные машины, например, могут специализироваться на следующих областях применения. Если вам нужно специальное решение для гибки или правки труб для вашего трубного проекта - возможно, это будет возможно со Stierli Bieger.


Гибка газовых и водопроводных труб

Газовые и водопроводные трубы можно гнуть на гибочном станке Stierli с помощью стандартных инструментов для гибки труб. Для каждого размера трубы используется отдельный сегмент гибки.

Наряду с трубами, соответствующими DIN EN _______, трубы для перил можно гнуть без оправки. Однако эти трубы имеют больший радиус изгиба.

Изгиб нержавеющих труб невозможен. Такие трубы всегда необходимо гнуть на оправке.

Гибка газовых труб на стандартном трубогибе выполняется быстрее, чем на станке для гибки труб на оправке.


Гибка прямоугольных / квадратных труб

Гибка прямоугольных или квадратных труб может выполняться с помощью специального инструмента. При этом трубка изнутри слегка сжимается, чтобы материал мог течь.

Эта процедура гибки труб очень экономична и быстрее, чем на станке для гибки труб на оправке.


Колено трубы American

При гибке квадратных или прямоугольных труб внутренняя часть слегка сжимается, чтобы материал мог течь контролируемым образом.Это также известно как «американский изгиб трубы».

Эта процедура часто используется, когда такие трубы требуют экономичного изгиба. Таким образом, не требуется дорогостоящая машина для гибки оправки, и процесс гибки также выполняется быстрее.


Сплющивающие трубы

Трубы могут быть плоскими в металлической или стальной конструкции. Плоские трубы можно использовать, например, для изготовления распорок.


Гибка тяжелых труб большого диаметра до 400 мм

Трехвалковые гибочные машины для большего диапазона диаметров очень дороги или даже не производятся производителями трехвалковых гибочных машин.

Если радиус изгиба не должен быть слишком маленьким, такую ​​трубу также можно сгибать шаг за шагом с помощью гибочного пресса Stierli.

Большие диаметры> 400 мм по запросу.


Складные трубы

Мы создали решения для гибки труб в металлических и стальных конструкциях. В результате можно сэкономить на трудоемких работах по распиловке и сварке.


Процесс гибки труб при вытяжке

Более тонкие трубы и меньшие радиусы можно гнуть, чем на стандартной трубогибочной машине (процесс гибки труб под давлением).Процесс гибки труб с вытяжкой имеет еще несколько возможных применений, чем процесс гибки под давлением.


Для гибки труб мы можем порекомендовать вам, например, следующие станки:

Что такое гибка труб и ее наиболее известные промышленные применения

Что такое гибка труб?

Гибка труб, или гибка труб, - это один из основных процессов обработки, который даже люди в этой отрасли иногда принимают как должное. По определению под гибкой труб понимается любой процесс обработки металлов давлением, используемый для постоянного формования труб или трубок. Эта процедура обработки может быть процессом формования или гибки произвольной формы.

После того, как труба изготовлена, она обычно должна пройти пост-производственные операции, чтобы превратить ее в пригодный для использования продукт. Сгибание - одна из самых распространенных из этих процедур. Это может быть выполнено вручную или на трубогибочных станках с компьютерным управлением по методике холодной или горячей штамповки.Гибка труб - это технологический метод, используемый в различных процессах обработки металлов давлением для повышения компетентности в производстве сантехнической арматуры. Трубу можно гнуть в разные стороны и под разными углами.

В зависимости от конкретной используемой процедуры гибки механические и физические свойства исходного материала могут быть изменены. Самый простой изгиб может повернуть трубу на угол 90 градусов, образуя колено, но трубогибочные машины предлагают гораздо больше возможностей и вариантов. Кроме того, изгиб трубы может выполняться в паре других геометрических форм, включая 2D и 3D размеры.

Процессы гибки труб

Процесс гибки трубы начинается с загрузки трубы или трубы в трубогибочный станок и закрепления ее на месте между двумя штампами - зажимным блоком и формовочным штампом. Два других штампа свободно удерживают саму трубу - штампик давления и штамп грязесъемника.

Процедура гибки трубы включает использование механической силы для прижатия основной трубы или трубки к штампу, заставляя трубу или трубку приспосабливаться к форме штампа. Обычно основная труба удерживается на месте, в то время как ее конец вращается и катится вокруг матрицы станка.Различные формы обработки труб включают проталкивание основной трубы через ролики, которые изгибают ее в виде простой кривой. При многократном изгибе труб внутри трубы помещается оправка для предотвращения ее сжатия. Труба удерживается в натяжении шлифовальной головкой, чтобы предотвратить любое повреждение при нагрузке. Матрица грязесъемника обычно изготавливается из более мягких материалов, таких как алюминий или латунь, чтобы не повредить или не поцарапать сгибаемый материал.

Трубогибочные машины могут быть с приводом от человека, с гидравлическим приводом, с гидравлическим приводом, с пневматическим приводом или могут работать с электрическим серводвигателем.Процессы гибки труб включают гибку под прессом, гибку с вращающейся вытяжкой, гибку в роликах и индукционную гибку.

Промышленное применение техники

Трубы и гибка труб жизненно важны для самых разных отраслей промышленности. Они чрезмерно используются во всем: от автомобильной промышленности до авиации, судостроения, авиакосмической, нефтегазовой, нефтегазовой и т. Д. Автомобильный сектор в значительной степени полагается на станки для гибки оправки, чтобы минимизировать овальность тонкостенных труб при изгибе. Современные трубогибочные машины могут помочь устранить складки и на внутреннем радиусе изгиба.

Две другие отрасли, которые полагаются на высококачественную гибку труб, - это аэрокосмическая и авиационная промышленность. В этих двух отраслях изгибы должны быть на 100% точными, поскольку нет права на ошибку. В аэрокосмической отрасли особенно важно создавать кривые с максимальной точностью.

Различные изделия из гнутого металла, от обработки труб до конструктивных элементов, обеспечивают высокие результаты и выдерживают самые сложные промышленные и коммерческие условия. Корпоративные гиганты из различных промышленных секторов работают со сторонними компаниями, занимающимися трубной, трубной и профильной гибкой, для обеспечения быстроты выполнения работ, жестких допусков и гарантированного контроля качества.

От изогнутых труб и трубных колен до сложных проектов по гибке под углом - отрасли используют этот метод обработки для производства:

  • Гибка и прокат конструкционных сталей
  • Морское и нефтехимическое оборудование
  • Гнутые металлы для оборудования детских площадок
  • Гнутые металлы для фитнес-оборудования
  • Трубы, трубки и другие металлические детали для систем отопления, вентиляции и кондиционирования воздуха и охлаждения
  • Транспортное оборудование
  • Сельскохозяйственная техника
  • Пневмотранспортные системы
  • Воздуховоды для обогатительных фабрик
  • Цистерны и стальные опоры для сосудов
  • Уличные фонари и вывески
  • Строительные и архитектурные акценты
  • Комплектующие для мебели разные

Вот уже много лет трубы и профилегибочные станки с цифровым управлением удовлетворяют самым высоким техническим характеристикам и требованиям качества.Гибка труб применяется практически во всех сегментах металлообрабатывающей промышленности.

Вот четыре верхних сектора, в которых применяется технология гибки труб.

Аэрокосмическая промышленность

Одна из важнейших задач аэрокосмической промышленности - создание прочных и прочных изгибов, превышающих стандартные отраслевые спецификации. Аэрокосмические компании используют различные профилегибочные станки для производства гидравлических трубопроводов, выхлопных систем, труб двигателя, каркасов сидений и топливопроводов.

Автомобильная промышленность

От различных внутренних компонентов до проворачивания топливопроводов - прецизионная гибка в автомобилях требует максимальной точности и повторяемости, чтобы удовлетворить потребности производителей автомобилей в больших объемах. Потребности в гибке автомобилей постоянно меняются, поскольку сложные выхлопные компоненты и системы постоянно должны развиваться и вписываться в более мелкие и узкие места для производства современных суперкаров.

Для получения требуемых точных изгибов, как правило, на трубах малого радиуса и уменьшающейся толщине материала инженеры-механики обычно применяют процесс, называемый форсированной гибкой.Гибка с ускорением - это процедура, при которой материал проталкивается в инструменты во время выполнения гибки. Гибка с ускорением помогает обеспечить точную и точную гибку без поломки трубы или профиля. Этот тип изгиба играет жизненно важную роль в решениях для автомобильной промышленности при создании автомобильных выхлопных систем, тормозных и топливных магистралей, каркасов сидений, конструктивных элементов и систем охлаждающей жидкости.

Тяжелая грузовая промышленность

В индустрии тяжелых грузовиков изгибы с малым и точным радиусом часто выполняются на трубах и материалах трубопроводов, которые трудно изгибать, например, на нержавеющей стали 409 и 304.Эти материалы можно сгибать только на высококачественной гибочной машине, потому что для них требуются высокопрочные трубы большого диаметра. Станки для гибки труб и профилей используются для производства топливопроводов для тяжелых грузовиков, труб двигателя, многих конструктивных элементов и других изделий по индивидуальному заказу.

Судостроительная промышленность

Существует полный перечень услуг и решений по гибке, используемых в судостроительной промышленности, от малых судов до коммерческих судов. Техника обработки используется для создания гидравлических линий, выхлопных систем, топливопроводов и водоводов.

Заключительные слова

Когда обычные 90-градусные отводы не подходят для конструкции вашей системы или требований к пространству, изогнутые трубы, трубы и профили являются отличным вариантом трассировки. Благодаря глубокому пониманию этого термина, процесса и его промышленного применения теперь вы знаете, что найти решение для труб, трубок и профилей всех размеров довольно просто.

Другие статьи от Industry Tap...

По мнению экспертов CML USA Inc. Ercolina, правильный трубогиб может сэкономить время и улучшить качество деталей

декабрь 2018 г. - Один из наиболее распространенных методов гибки труб и труб - это гибка труб методом ротационной вытяжки. При правильном выполнении этот процесс дает удовлетворительные результаты по разумной цене. Однако неправильное оборудование, материал или техника могут привести к некачественной гибке и попаданию большого количества материала в бункер для металлолома.

«Выбор надежной машины с необходимой производительностью является фундаментальным; однако лучшая машина не сможет справиться с плохими инструментами или материалами », - говорит Ким Стивенс, специалист по графическому дизайну и маркетингу в компании CML USA Ercolina в Давенпорте, штат Айова, компании, которая поставляет гибочные станки на американский рынок более 40 лет.

Недавно один из клиентов Ercolina приобрел новый станок с ЧПУ для гибки перил и «был не только поражен качеством гибки оправки, но и впечатлен экономией времени за счет автоматизации позиционирования трубы между гибами», - говорит Стивенс.«Перед покупкой нашего трубогибочного станка с ЧПУ оператор должен был вручную рассчитать длину трубы, выложить трубу с отметками краски и примерно на глаз установить трубу между изгибами. Новый станок позволил заказчику перейти от файла CAD к полностью гнутой детали за считанные минуты, точно производя детали с гораздо меньшими потерями материала ».

TB80 изгибает под любым углом до 180 градусов с независимым упругим возвратом материала и компенсацией скорости для каждого изгиба.

FFJournal предполагает, что существует несколько часто задаваемых вопросов экспертов по трубогибочному оборудованию, ответы которых могут помочь каждому.Итак, вот основные факторы, которые следует учитывать перед началом сгибания.

Q: Почему материал так важен?

A: Приобретая трубку, помните, что не всегда самый дешевый материал - лучший выбор. Гибка труб плохого качества часто приводит к большему количеству лома и поломок. Даже самое лучшее оборудование и инструменты не могут преодолеть плохое качество материала.

«Часто последнее, что нужно учитывать при гибке - это качество трубы, хотя на самом деле оно должно быть первым», - говорит Стивенс.«Трубка низкого качества приводит к изгибам, которые не соответствуют желаемым условиям, большей вероятности поломки во время изгиба и проблемам из-за несоответствия размера трубки и расположения шва».

При выборе материала учитывайте требования к прочности, внешнему виду и качеству, а также характеристики радиуса осевой линии. Кроме того, знание истинных размеров материала является ключом к выбору подходящего станка и инструментов для вашего применения. Размеры труб измеряются по внутреннему диаметру, а толщина стенки указывается в спецификации.Размеры труб основаны на внешнем диаметре, а толщина стенки указана в калибровочных размерах.

Q: Что такое поворотная гибка с вытяжкой?

A: Поворотный вытяжной изгиб образуется путем протягивания заготовки вокруг вращающегося формирователя гиба. Передняя кромка сгибаемого материала зажимается формовочной фильерой, в то время как материал остается между канавкой формовочной фильеры и противодействующей силой, обычно называемой встречным изгибом или нажимной фильерой. Формовочная матрица поворачивается до желаемой степени изгиба, завершая процесс.

Q: Что такое радиус центральной линии?

A: Часто радиус средней линии (CLR) путают со степенью изгиба. CLR - это расстояние от центра формовочного штампа до центральной линии сгибаемого материала. Это расстояние имеет решающее значение для достижения надлежащего качества гибки. Для гибки материалов в CLR, диаметр которых меньше, чем в два раза превышает диаметр материала, требуется внутренняя опора в виде оправки, чтобы предотвратить сжатие трубы.

Q: Какая максимальная степень изгиба?

A: Инструмент для ротационной гибки с протяжкой обычно рассчитан на максимальный угол изгиба 180 градусов.При выборе гибочного оборудования для вашего применения убедитесь, что программа или система станка допускают небольшой перегиб для компенсации упругого возврата во время цикла гибки. Станки с программируемыми настройками угла изгиба могут обеспечить высокую точность изгиба и простоту использования. Степень изгиба также влияет на качество изгиба. При работе с новым материалом попробуйте сделать два пробных изгиба - один на 45 градусов и один на 180 градусов - и просмотрите результаты.

В: Что такое пружинение?

A: Все материалы склонны к упругому возврату, то есть, когда материал расслабляется после того, как давление в штампе противогиба сброшено.Большинство материалов слегка изгибаются во время цикла гибки, чтобы компенсировать этот эффект. По словам Стивенса, чем выше предел прочности материала при растяжении, тем больше упругости необходимо придать изгибу. «Мягкие материалы, такие как алюминий с нулевым отпуском, часто не требуют упругого возврата, тогда как хромомолибденовая сталь может требовать нескольких степеней изгиба для компенсации эффекта упругого возврата». Стиль изгиба также может повлиять на величину необходимой упругости. «Гибка на оправке часто требует меньшего упругого возврата, чем гибка без оправки или гибка с открытым ротором.”

Иконное меню обеспечивает легкий доступ к автоматическому и ручному режимам работы и диагностике системы.

Q: Почему минимальное расстояние между изгибами имеет значение?

A: Инструмент для поворотной гибки требует прямого участка материала, чтобы формовочный инструмент надежно зажимал заготовку и предотвращал соскальзывание во время цикла гибки. Всегда следует проверять применения на предмет кратчайшего расстояния между любыми двумя изгибами, и следует изготавливать инструменты, чтобы компенсировать это расстояние, если это возможно.

Менее дорогие гибочные станки могут не позволить оператору достичь такого расстояния, поэтому может потребоваться сначала разрезать заготовку, а затем снова сварить ее после того, как будет выполнен изгиб.

«В идеале для захвата трубки следует использовать материал, диаметр которого не менее двух раз превышает диаметр», - говорит Стивенс. «Например, 2 дюйма. Трубка должна иметь площадь захвата 4 дюйма между изгибами. Хороший производитель обычно может предложить инструменты, отвечающие этим требованиям, или дать рекомендации в зависимости от области применения.”

Q: Какие инструменты мне нужны?

A: Марка материала влияет на выбор и состав инструмента. Убедитесь, что инструмент соответствует спецификациям материала и не противоречит сгибаемому материалу. Например, нержавеющая труба может конфликтовать с матрицей из углеродистой стали для встречного изгиба.

Неправильный или некачественный инструмент имеет «большую вероятность плохого качества гибки или даже поломки в процессе гибки», - говорит Стивенс.

Инструменты для ротационной гибки с вытяжкой сильно различаются по качеству, доступности и стоимости от производителя к производителю.Стандартный инструмент обычно более рентабелен, поэтому небольшое изменение размера CLR детали в соответствии со стандартным инструментом может сэкономить время и деньги. Если требуется специальный инструмент, необходимо предусмотреть более высокие затраты и увеличенные сроки поставки.

При выборе гибочного станка покупателям рекомендуется учитывать тип и марку материала, длину материала, толщину стенки, производственные требования, желаемый радиус осевой линии, максимальную степень изгиба и желаемое качество изгиба. «Заказчики всегда должны учитывать будущие потребности в гибке и не ограничиваться станком меньшей мощности», - говорит Стивенс.«Большинство клиентов, приобретающих гибочный станок, быстро осознают экономию времени и средств, достигаемую за счет использования гибочного станка», - говорит она, - вскоре они осознают свою способность рассматривать гибку для «любой работы, которая ранее выполнялась резкой и сваркой». Принимая это во внимание, можно эффективно сократить трудозатраты на пиление, шлифование, сварку и очистку. «Бонус - гораздо лучше выглядящий готовый продукт по сниженной цене». FFJ

Гибка труб своими руками из подручных средств (фото + чертеж) | Своими руками

Вы опубликовали мою статью о теплице.Повторюсь: теплица арочного типа под пленку, площадью 130 кв.м, за очень небольшие деньги, полностью сделана вручную. Дизайн вызвал интерес у многих. И больше всего вопросов касалось того, как я делал арки.

Этот же вопрос стоял передо мной, когда я думал о строительстве теплицы. Как согнуть профильную трубу, чтобы дуги были одного радиуса?

Сразу отпал вариант с загибом кувалдой.

Это можно сделать, но в результате получится «криволинейная гнутая коронка».

Заказать гнутый профиль в организациях, занимающихся подобными работами, тоже не вариант. А как поставить готовые дуги? В моем случае их радиус составил 3 м, а длина готового отрезка - 6 м. Для этого нужен специальный транспорт, а это совсем не бюджетно. Поразмыслив, я пришел к выводу, что нужно сделать гибочный станок своими руками .

Поскольку я не планировал использовать его в профессиональных масштабах, он сделал его максимально упрощенным.Главное - уметь контролировать радиус изгиба, а сам гибочный станок имел достаточную жесткость рамы, особенно в сочленении.

Для изготовления каркаса взял профильную трубу и куски уголка, которые нашел в металлоломе, а также старый, но исправный гидравлический домкрат. Подойдет любой домкрат, вплоть до комплектации легковой машины. Как оказалось, требуется небольшое усилие, чтобы согнуть профильную трубу 25 × 50 мм.


Смотрите также: Теплица своими руками из профильной трубы - фото и чертежи


Купил на рынке 6 подшипников 180307.Самая дорогая деталь - 3 вала. Их нужно было заказать у токаря, он их отточил и через пару дней доставил.

Конечно, хорошо, если сделать корпуса подшипников. Я просто приваривал их к каркасу в процессе строительства. Подшипники старались быстро варить, особо не перегревать, и сразу остывали, чтобы пластиковые заглушки, закрывающие шарики, не плавились. Вариант не очень удачный, но если учесть, что трубогиб нужен на один-два дня, то пойдет.

Важно в процессе установки валов выставить их в одной плоскости, чтобы при изгибе арок не получилось такое же «кривое сверло», которое можно было получить простой нарезкой кувалдой.

На один из валов приварил ручку, прокручивая ее, выдвигал будущую арку. Также важно иметь какой-то индикатор изгиба. Наблюдая за его отклонением, можно контролировать радиус кривизны арок. В моем случае это пластина, приваренная к неподвижной части рамы.На нем и отмечена стрелка-указатель из металлической полосы приварена к той части конструкции, которая поднимается домкратом.

Процесс гибки трубы выглядел так. Я взял профильную трубу необходимой длины (в моем случае - 9 м) и вставил в трубогиб, прижав домкратом. Необходимо увидеть, как труба начинает немного гнуться. Сразу же поставьте отметку напротив стрелки на контрольной пластине, чтобы использовать ту же отметку для следующей трубы.

Повернув ручку, он протянул трубу по всей длине, дойдя до конца, по-прежнему прижимал трубу, делал вторую отметку и вытягивал ту же трубу в противоположном направлении - и так три раза, пока моя 3-метровая арка не приобрела требуемый радиус.

Особенно важно при последнем проходе следить за тем, чтобы стрелка, указывающая на поворот, всегда находилась в одном и том же положении. В этом случае все арки будут иметь одинаковую закругленность. Что и требовалось!

На изготовление одной арки у меня ушло минут 5-6. Работа велась вдвоем, но удобнее, когда есть два помощника. Самая большая сложность - удержаться за почти законченную арку последние два прохода, потому что она поднимается вверх на 6 м.

Мы использовали для этого крышу здания: один человек встал на нее и закрепил трубу, а второй протягивал. Так что это не так сложно, как кажется.

В итоге буквально за пару часов я создал набор из 12 идеально изогнутых арок одинакового размера. Этого хватило на теплицу длиной 22 м. Ну и в качестве бонуса остался с исправным трубогибом.

ТРУБКА ГНУТЬ СВОИМИ РУКАМИ - ФОТО


Смотрите также: Навес на баню из сотового поликарбоната своими руками


РУЧНАЯ ТРУБКА СВОИМИ РУКАМИ - ЧЕРТЕЖ

© Автор: А.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
