Для чего нужен чертеж электрики

Чертеж электрики в квартире может понадобиться не только после строительства нового дома, но и при проведении ремонтных работ в старом жилье. Любую систему электрики нужно периодически проверять на работоспособность, надежность и безопасность.

При обнаружении каких-то проблем и необходимости их устранения или при желании модернизировать действующую электросеть, обязательно потребуется качественный электропроект. Чтобы грамотно составить все нужные схемы, нужно хорошо разбираться в том, как производится подобная работа, как следует выбирать сечения проводов, какими условными обозначениями на чертеже следует пользоваться и располагать другой важной информацией.

Чертеж для модернизации существующей электрики в квартире

В многоквартирных домах старой постройки обычно применялось несколько основных способов организации электроснабжения.

Самый распространенный вариант для электрификации квартир с электрической плитой с общими группами точек потребления и отдельным кабелем заземления для плиты предполагал использование двухжильного кабеля из алюминия с сечением 2,5 мм для общей линии потребителей энергии, а также отдельного трехжильного кабеля с сечением 4 мм для электрической плитки. Плитка подключалась специальным плоским электропроводом АППВ 3 на 2,5.

Электрификация квартир, оснащенных газовой плитой и защитным проводником и без заземления обычно осуществлялась с помощью двухжильного алюминиевого провода с сечением 2,5 мм. Чаще всего использовались провода маркировки АПВ 3 на 2,5 и АПВ 2 на 2,5.

В более новых постройках, в домах, сданных в эксплуатации в течение последних 7-ми лет, электрификация проводилась уже в соответствии с современными нормами и правилами эксплуатации электроустановок.

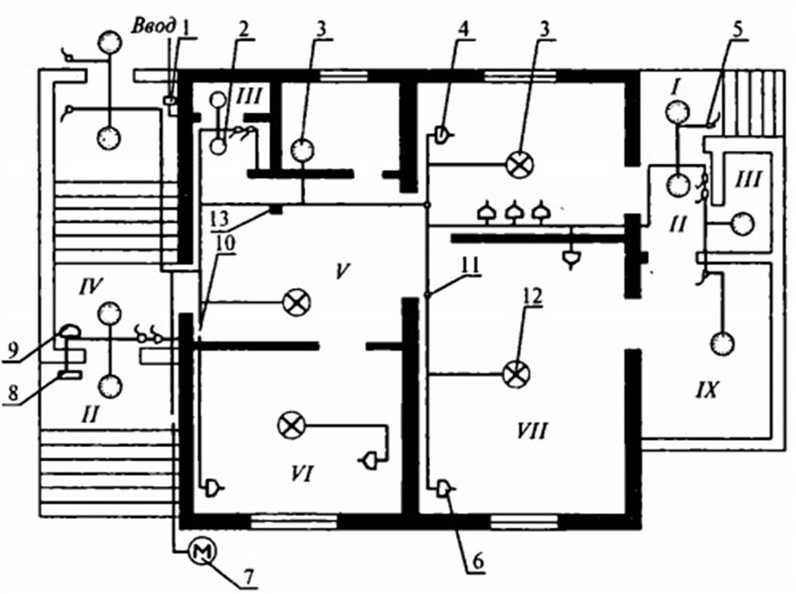

Пример проекта электроснабжения многоэтажного здания

Назад

1из7

Вперед

В таких многоквартирных домах проводка обязательно включает в себя защитные проводники и заземление, которое действует в отношении всей электрической системы отдельной квартиры.

В целом для старой проводки можно выделить несколько основных особенностей:

• использование преимущественно алюминиевых проводов;
• распаянные коробки на линии освещения расположены под потолком и замурованы, либо прикрыты специальной железной пластиной, найти их можно только путем простукивания потолка, так как они создают глухой звук;
• электрические провода на кухне в панельных домах часто запитывались кабелем, проложенным через санузлы, и распайка могла располагаться внутри стены, об этом обязательно следует помнить при необходимости проведения ремонтных работ – перепланировке, включающей снесение смежных стен;
• электрические провода розеток могли прокладываться в полу вашей квартиры или в полу квартиры, расположенной над вами, так же распространена прокладка кабеля в специальных каналах между плитами перекрытия;
• ввод центрального электрического кабеля осуществлялся через одну линию, а после по электрической канализации распространялся на несколько стояков, на каждом этаже от стояка делали ответвления для расположения электрощитов каждой квартиры.

Чертеж электрики в квартирах современной постройки

Даже в современных, недавно возведенных многоквартирных домах может потребоваться перепланировка электрической системы, к примеру, для увеличения числа потребителей, установки дополнительных устройств безопасности и автоматических выключателей. В этом случае также потребуется чертеж линейной схемы подключения электроснабжения, созданный профессионалами.

При создании электропроекта для подключения электричества в новых квартирах следует опираться на несколько основных рекомендаций и действующих норм:

1. В первую очередь следует определить количество и расположение всех электрических потребителей внутри квартиры и нанеси их на подробную схему помещения. Для комфортности, расположение потребителей следует выбирать в зависимости от количества и расстановки мебели внутри квартиры. Розетки в комнатах лучше располагать на высоте 40-50 см от пола, а выключатели – 90 см. В кухне розетки располагают повыше – от 90 до 110 см.
2. Для организации системы электроснабжения лучше использовать медные трехжильные провода, к примеру, отечественный кабель ВВГ или качественный импортный провод NYM.
3. Для выбора подходящего сечения провода, отвечающего нагрузке и другим параметрам, можно воспользоваться таблицей, представленной ниже.
4. При установке внутреннего электрического щита количество групп потребителей энергии может быть любым. При наличии средств и времени, отдельный автоматический выключатель и устройство защиты можно устанавливать хоть на каждую розетку и точку освещения.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Чертеж электрики :: Flatplan

Чертеж электрики :: Flatplan

Стоимость услуги

5000₽

Чертеж на котором отображены розетки, а также схема подключения освещения

Смотрите также

Индивидуальные коллажи 5шт.

Тендер строительных бригад

Индивидуальная смета

Фотореалистичная визуализация – 1 ракурс

Составление сметы

Индивидуальный коллаж на 1 помещение

Консультация дизайнера

Смета по стилевому шаблону

Печать альбома

Дополнительное планировочное решение

Консультация с дизайнером

Вы можете позвонить нам по телефону: +7 (495) 182-25-89

Или оставить заявку на обратный звонок и наш дизайнер свяжется с вами в ближайшее время.

Как вас зовут? Телефон

Заявка отправлена

Спасибо! Наш дизайнер свяжется с вами в ближайшее время.

Восстановление пароля

Ссылка отправлена

На почту отправлена ссылка для восстановления пароля.

Прислать фото

Вы можете прислать нам фото интерьеров, которые вам нравятся, и мы подберём вам максимально подходящий проект.

Наша почта – [email protected]

Оплата заказа

Для оплаты заказа введите свой номер телефона.

Телефон

Купить в рассрочку

Для оформления рассрочки введите свой номер телефона.

Телефон

Заявка на сотрудничество

Оставьте свои данные для связи.

Как вас зовут? Почта Телефон Город Кто вы?Дизайнер / ЧертёжникСтроительная бригадаЗастройщикПоставщик / ПроизводительДругое Сфера деятельности

Заявка отправлена

Спасибо! Наш менеджер свяжется с вами в ближайшее время.

Скачать чек-лист по ремонту

Оставьте свой номер телефона, чтобы скачать чек-лист.

Телефон

Оставить заявку

Вы можете позвонить нам по телефону: +7 (495) 182-25-89

Или оставить заявку на заказ и наш менеджер свяжется с вами в ближайшее время.

Как вас зовут? Телефон Номер заказа

Заявка отправлена

Спасибо! Наш менеджер свяжется с вами в ближайшее время.

Что это такое и зачем они нужны?

Изображение Колина Беренса

У вас возникли проблемы с поиском и устранением неисправностей, передачей и документированием информации об энергосистемах на вашей строительной площадке? В этом случае вам понадобятся электрические чертежи .

Планы электроснабжения помогают обеспечить безопасную, эффективную и бесперебойную работу ваших энергосистем. Они также могут помочь вам в выявлении потенциальных рисков, которые вы можете пресечь в зародыше, прежде чем они станут проблемой. (Однако для максимального снижения риска и безопасности мы также рекомендуем специальные Обнаружение конфликтов BIM .)

Более того, точные и обновленные планы электроснабжения обеспечат соответствие вашего объекта всем применимым нормам и правилам.

Итак, прежде чем нанимать услуги по строительным чертежам по всем вышеперечисленным причинам, лучше всего понять, что такое электрические чертежи. Давайте начнем.

Содержание:

• Введение
• Почему так важны электрические схемы?
• Что включают в себя электрические планы?
• Ключи к созданию актуальных и точных электрических чертежей
• Заключение

Введение

Электрические чертежи, также называемые электрическими планами или схемами электропроводки, являются своего рода техническими чертежами, которые обеспечивают визуальное представление цепей или электрических систем.

• Они передают электрический проект (составленный инженером) электрикам или другим рабочим, которые будут использовать их для установки или ремонта электрических систем.

• Электрическая схема представлена ​​символами и линиями. Он определяет положение электрического аппарата.

• Будет передано электрическое освещение, распределение электроэнергии и цифровая связь.

Существуют различные типы электрических чертежей, в основном относящиеся к функции соответствующего помещения. Сюда могут входить, например:

• План электроснабжения офиса

• План электроснабжения больничной палаты (узнайте больше о рабочих чертежах палат)

• План электропроводки в подвале

Как правило, электрические планы рисуются в том же масштабе, что и планы этажей. Наиболее распространенным масштабом для жилых и небольших коммерческих проектов является метрический масштаб 1:50, или ¼” = 1′-0″. Для более крупных проектов масштаб часто составляет 1:100, или 1/8″ = 1′-0″.

Почему важны электрические планы?

Точные электрические планы дают ценные преимущества для строительных проектов.

• Чертежи имеют решающее значение для документирования, связи и устранения неполадок в системах электроснабжения на месте.

• Это также делает его отличным инструментом планирования, поскольку вы получаете подробный обзор электропроводки и электрической системы здания.

• Обновленные и точные электрические планы гарантируют, что ваше здание соответствует действующим нормам и правилам.

• Точная установка и эксплуатация помогают эффективно распределять питание по оборудованию и приборам.

• Планы электроснабжения определяют потенциальные риски, поэтому вы можете внести соответствующие изменения до того, как произойдет какой-либо ущерб или травма.

• Вы экономите время и деньги, избегая проблем, задержек и ненужных покупок.

Что включают в себя электрические планы?

Электрические чертежи могут различаться в зависимости от проекта, но обычно включают следующее.

• Подключение различных приспособлений и компонентов к системе

• Главный кабель, прокладки проводов и соответствующие разъединители

• Схемы подключения, показывающие физические соединения и расположение цепей

• Расписания

• План сайта, который показывает внешнюю проводку и расположение здания

• Основные переключатели, плавные переключатели и матча

• . линий электропередач, таких как номинал, напряжение, мощность и размер

• Соединение электрических проводов и других частей системы

• Планы этажей с указанием расположения электрических систем на каждом этаже

• Оборудование, такое как батареи, генераторы, кондиционеры, солнечные батареи и т. д., а также их размер и напряжение

Символы, сокращения и описания представлены в легендах. Эти символы включают в себя такие элементы, как выключатели, распределительные щиты, светильники и светильники.

Чтобы детали системы были более четкими, линии стен обычно рисуются светлее, чем светильники. Светильники также могут быть затемнены для большей ясности.

Сокращения, которые могут отличаться от плана к плану, находятся на первой странице электрических чертежей. Примером аббревиатуры может быть TV для телевидения или MCC для центра управления двигателем.

Ключи к созданию релевантных и точных электрических чертежей

1. Использование внутреннего плана в качестве основы

Задайте себе следующие вопросы при составлении электрического плана:

• Выключатели расположены в удобных местах?

• Достаточно ли легко размещаемых емкостей?

• Соответствующая ли электрическая нагрузка на цепи?

2. Пройдитесь

Если возможно, вам следует пройтись по помещению, глядя на план электроснабжения. Представляя подключение и включение приборов, вы сможете обнаружить ошибки, которые могли быть пропущены. Это также поможет вам разместить розетки и выключатели в лучших местах.

3. План дополнительных розеток

Ремонт почти неизбежен и может быть очень дорогим. Покупая осветительные приборы, приставные столики и другие вещи на протяжении многих лет, ваш клиент может обнаружить, что ему не хватает розеток.

Таким образом, наличие дополнительных розеток с самого начала сэкономит им время и деньги. Поговорите со своим клиентом об этом аспекте заранее, чтобы получить его согласие.

4. Продумать размещение мебели

Если вы знаете, как ваш клиент планирует разместить свою мебель, полезно учитывать это размещение при составлении планов электроснабжения. Как и в предыдущем пункте, это поможет вам избежать размещения выключателей и розеток в неудобных местах.

5. Используйте разнообразное освещение

Для адекватного освещения дома вам потребуются различные типы освещения, от основного до акцентного и окружающего освещения. Это особенно верно в зависимости от того, для чего ваш клиент захочет использовать свое пространство, будет ли там домашний офис, будет ли много развлечений и т. д.

Заключение

ваш строительные чертежи .

Однако их разработка может занять много времени и денег. Вот почему есть BluEntCAD. Мы предоставляем архитектурную документацию строителям жилья, застройщикам, крупным архитектурным и инженерным компаниям, а также дизайнерам индивидуальных домов.

Просмотрите наше портфолио, чтобы узнать, как мы помогли таким компаниям, как ваша. Мы гордимся нашим клиентоориентированным подходом и адаптируемся к потребностям вашего бизнеса. С 2003 года мы успешно завершили более 10 000 проектов, поэтому у нас есть опыт, которого вы заслуживаете.

Готовы получить строительные чертежи архитектора в кратчайшие сроки? Свяжитесь с нами сейчас!

Обзор электрических чертежей и схем — статьи

Проектирование, установка и поиск и устранение неисправностей электрических систем требует использования различных чертежей, чтобы дать инженерам, монтажникам и техникам визуальное представление о системах, с которыми они работают.

Электрическое оборудование и электрические схемы часто обозначаются символами и линиями, обозначающими различные компоненты и соединения в системе. Уровень сложности электрического чертежа будет варьироваться в зависимости от предполагаемой цели и персонала, работающего с чертежом.

Инженеры-проектировщики и техники используют схемы для построения и поиска неисправностей в сложных цепях, в то время как операторы предприятий используют однолинейные схемы и схемы стояков для облегчения коммутационных операций в своей распределительной системе. Умение читать и интерпретировать различные типы электрических чертежей является важным навыком, которым должны обладать все работники-электрики для эффективного выполнения своих задач.

Символы и линии на электрическом чертеже говорят на языке, который должны понимать все, кто участвует в проектировании, сборке и устранении неисправностей электрических систем. В этой статье мы кратко опишем несколько типов распространенных электрических схем, встречающихся в этой области, и объясним их назначение.

Однолинейная схема

Распределительное устройство среднего напряжения Однолинейная схема. Фото: General Electric

Когда вам нужен вид энергосистемы с высоты птичьего полета, однолинейная схема часто является первым чертежом, к которому нужно обратиться. Эти чертежи, также называемые однолинейными схемами, показывают поток электроэнергии или ход электрических цепей и то, как они связаны.

Физические взаимосвязи обычно не учитываются на однолинейных схемах, однако они должны отображать все основные компоненты энергосистемы и перечислять все важные номиналы. Напряжение системы, импеданс трансформатора, номинальные параметры отключения и ток короткого замыкания — это лишь некоторые из основных элементов, включенных в однолинейную схему.

Эти чертежи должны храниться в главном диспетчерском пункте объекта, чтобы помочь управлять операциями переключения путем определения фидеров и нагрузок, которые они обслуживают.

Обычно включаются системное напряжение, частота, фаза и нормальные рабочие положения.

Другие элементы, такие как коэффициенты передачи измерительных трансформаторов и защитные реле, можно найти на однолинейной схеме. Если диаграмма не может охватить все задействованные компоненты, дополнительные диаграммы могут быть нарисованы вместе с основной диаграммой.

Связанный: Символы электрических однолинейных схем

Трехлинейная схема

Шина 4160 В Трехлинейная схема. Фото: NRC.gov

Для более детального представления системы распределения электроэнергии используется трехлинейная схема, показывающая соотношение фаз. В многофазных системах переменного тока на этих рисунках показаны различные соединения для A, B, C, нейтрали и земли, каждое из которых представлено отдельной линией.

Трехлинейные схемы дополняют однолинейные, предоставляя базовое визуальное руководство по фактическим кабелям фидеров, подключениям измерительного трансформатора и защитным устройствам. На этих рисунках показано подключение фаз и конкретные конфигурации обмоток без учета их физического расположения.

Схема стояка

Схема электрического стояка. Фото: Инженеры БГР.

Чтобы проиллюстрировать систему распределения электроэнергии в многоэтажном здании, используется схема стояка. Эти чертежи похожи на однолинейные чертежи, но часто фокусируются на том, как энергия перетекает с одного уровня здания на другой.

На схемах стояков показаны компоненты распределения, такие как стояки шин, заглушки, щиты и трансформаторы от точки ввода до небольших ответвлений на каждом уровне. Эти чертежи иногда могут иметь одинаковую компоновку с системами сигнализации, телекоммуникационными и интернет-кабелями.

Принципиальная схема

Пример электронной схемы. Фото: DOE.gov

Основная цель принципиальной схемы — подчеркнуть элементы схемы и то, как их функции связаны друг с другом. Схемы — чрезвычайно ценный инструмент для устранения неполадок, который определяет, какие компоненты подключены последовательно или параллельно, и как они соединяются друг с другом.

Компоненты, которые обычно встречаются на принципиальных схемах, включают резисторы, конденсаторы, катушки индуктивности, диоды, логические элементы, контакты предохранителей, переключатели и многое другое. Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления.

Принципиальные схемы должны быть расположены для простоты и легкости понимания без учета фактического физического расположения любого компонента, а только с акцентом на то, как они соединяются друг с другом. На этих схемах всегда следует изображать переключатели и контакты в обесточенном положении.

Связанный: Объяснение схемы управления автоматическим выключателем

Схема подключения

Пример схемы подключения реле датчика нагрузки. Фото: Square D.

Основная цель электрической схемы состоит в том, чтобы показать все компоненты в электрической цепи и упорядочить их, чтобы показать их фактическое физическое расположение. В отличие от принципиальной схемы, которую можно рассматривать как концептуальный чертеж, электрическая схема предназначена для конечных пользователей и установщиков, которые сосредоточены на выполнении соединений и поиске и устранении неисправностей компонентов.

На электрических схемах все части оборудования, устройства и клеммные колодки должны быть обозначены соответствующими номерами, буквами или цветами. Обозначения клемм и соединений между компонентами четко обозначены, чтобы облегчить сборку или ремонт оборудования, показанного на чертеже.

Блок-схема

Пример блок-схемы. Фото: Mercer.edu

Блок-схемы, возможно, самый простой тип электрических чертежей, представляют основные компоненты сложной системы в виде блоков, соединенных линиями, которые показывают их отношение друг к другу. Эти диаграммы не следует путать с однолинейными чертежами, поскольку они не передают никакой технической информации, а только основные компоненты сложной системы.

Блок-схема дает концептуальное представление о том, как процесс завершается без учета электрических символов или терминов. Каждый блок представляет собой сложную цепь, которую можно объяснить с помощью других рисунков, таких как схемы и электрические схемы.

Логическая схема

Логическая схема реле отказа выключателя. Фото: SEL, Inc.

В современных реле защиты используются логические схемы для представления сложных цепей и процессов, в которых сигнал рассматривается в двоичном формате (1 или 0). Логические функции на этих схемах представлены соответствующими символами, тогда как блоки используются для представления сложной логической схемы.

Блоки на логической схеме помечены для лучшего понимания без знания внутренней структуры и соединены линиями, которые представляют входы и выходы для двоичных сигналов. Логические схемы обычно не отображают электрические характеристики, такие как напряжение, ток и мощность.

Спецификации

Примеры спецификаций двигателя и фидера. Фото: Volusia County, FL

При перечислении элементов, таких как выключатели фидеров и размеры проводов для конкретного проекта или части распределительного оборудования, используется график. Термин «график» также может относиться к датам, в которые должно быть завершено определенное действие, обычно называемому «графиком проекта».

Что касается распределения электроэнергии, графики часто включаются в чертежи распределительных щитов и щитов с указанием количества автоматических выключателей, их размеров и нагрузок, которые они обслуживают. Графики фидеров используются, чтобы помочь определить размер и количество проводов, используемых для входящей службы и исходящих нагрузок в рамках строительного проекта.

Расписания обычно представляются в табличной форме и организованы в понятной форме, что позволяет легко и быстро находить информацию.
