Как правильно паять провода и электронные схемы

Что нужно знать, прежде чем воткнуть паяльник в розетку? Полезные советы по пайке,
инструменты и предметы первой необходимости, руководство для начинающих

В современном мире умение паять – это не только основополагающий навык, необходимый любому радиолюбителю, монтажнику или электрику, но и весьма весомая вещь для любого “реального” пацана, умеющего не только починить бытовую технику в доме, но при желании, ещё её и улучшить.
На этой странице мы помимо того, что подробно познакомимся с основными инструментами для выполнения качественной пайки, но и научимся со знанием дела пользоваться ими, спаивать между собой разные провода, паять монтажные платы, осуществлять демонтаж и замену вышедших из строя радиокомпонентов.

Повествование поведём в лёгкой и непринуждённой обстановке, обусловливающей большую свободу в использовании лексических средств.
Итак, поехали!

Попасть паяльником в кусок припоя, как обезьяна в муравейник – дело нехитрое, то есть дурацкое и не требующее специальной подготовки и умений. А вот научиться правильно паять – это совсем другое дело, полезное и, я бы даже сказал, местами крайне необходимое для всеобщего знакомства с миром электроники и освоением быстроразвивающейся технологической среды.
Однако обо всём по порядку:

1. Паяльник

Паяльник, сука, горячий! Говорят, что если воткнуть его в жопу, то можно услышать новую запись совместного концерта Децла и Жанны Агузаровой.

Если у паяльника накрылась вилка – к нему можно припаять новую вилку. А как припаять к нему новую вилку, если у паяльника накрылась вилка? Скруткой. Хотя скрутка, сука, ненадёжная! Поэтому после того, как ты скрутил провода, надо паяльник вставить в розетку и скрутку пропаять.

.. Когда будет бить током – материться.., либо послать всех в гондурас и сходить купить новый паяльник.
А каким должен быть обновлённый паяльник?

Новый паяльник не обязательно должен быть дорогим, но при этом крайне желательно, чтобы у него присутствовала адекватная функция регулировки температуры.
В этом случае мощность паяльника не так важна – она может быть и 40 Вт, и 60 Вт. Для тонкой работы это не имеет большого значения, так как фактическая мощность, а вместе с ней и выделяемое в атмосферу тепло будет автоматически регулироваться, составляя в нашем случае в среднем ~ 15 Вт.

Разные типы жал паяльника имеют и разное назначение, рассчитанное на узкую специализацию. Особенности форм дают им преимущества в одной сфере использования и наделяют недостатками в другой, поэтому в любом случае для использования рекомендуется брать несколько жал с различной формой наконечников.

Рис. 1 Оснастка для паяния

2. Подставка для паяльника

Тяжёлая подставка всегда лучше лёгкой! Чем тяжелее, тем лучше, центр тяжести – радикально вниз. На рисунке такая подставка (по ощущениям чугунная) изображена в правом верхнем углу. Та, что пониже – полная хрень, подведёт в самый неудобный момент. Падает всегда вместе с горячим паяльником, предпочтительное место посадки – жизненно важные органы, как то: верхняя зона бедра, брюшина, паховая область. Если вы увидели человека с перекошенным ртом и неестественно поднятыми бровями, знайте, на него упал паяльник! Иногда паяльник может падать на пол, но чаще на деревянный стол, оставляя на нём следы термических ожогов 3…4 степени.

3. Средство для очистки жала паяльника

Очистка жала у паяльника, независимо от материала, из которого он сделан – это процесс для качественной пайки неизбежный, необходимый и требующий регулярности. Делается это для того, чтобы удалить слой нагара и оксидных компонентов металла. Влажные губки для очистки жал, как правило, бесполезны, так как они чистят, но мало чего отчищают. А вот медные проволочные или сделанные из стружки специализированные губки (Рис.1 сверху) подходят для этого дела самым наилучшим образом. Кстати, медные губки, купленные в хозяйственных магазинах, также для этих целей вполне подойдут.

При этом важно понимать, что современные жала паяльников имеют никелированное покрытие и чистить их наждачной бумагой или, упаси нас грешных, напильником, как медные нельзя, так как от этого они сразу впадут в уныние и отправятся к праотцам электроники Амперу и Ому.

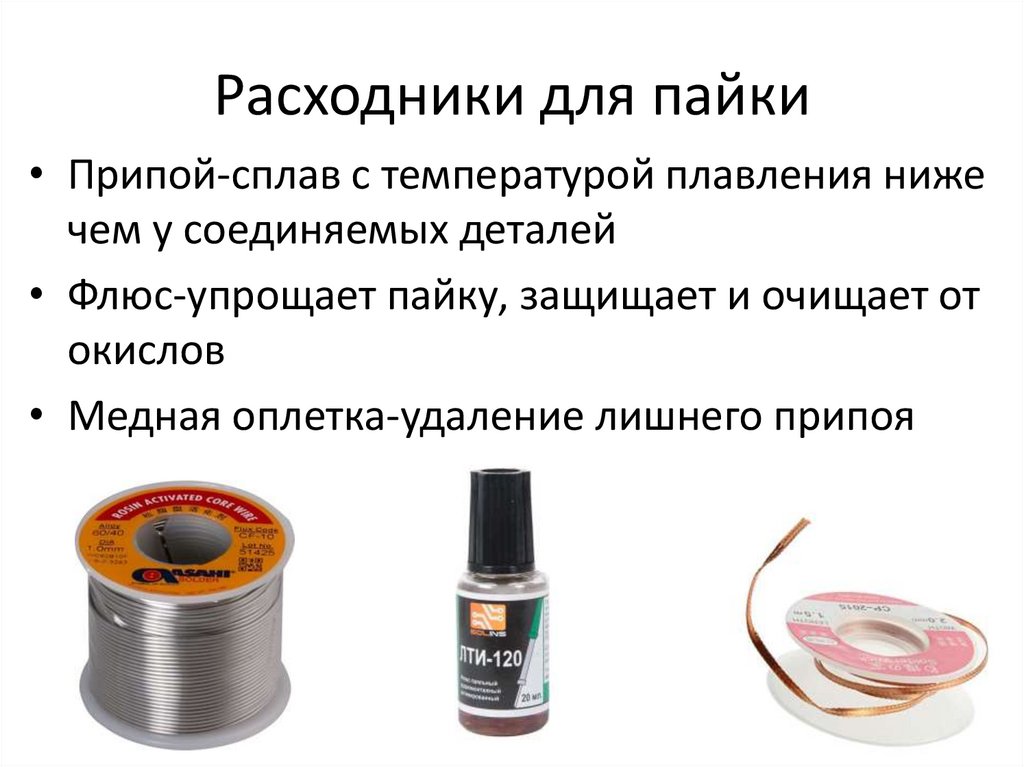

4. Припой и флюс

Припой, сука, разнообразный. Определить его состав на вид так же сложно, как выманить барсука из норы, поэтому надо читать этикетки. Убедитесь, что состав припоя: 63/37, 61/39 или 60/40, где 1 цифра – это содержание олова, 2 – содержание свинца. Все остальные составы придумали богатые евреи, чтобы иметь возможность наслаждаться тем, как мучается радиолюбитель.

Диаметр припоя для качественной пайки желательно выбирать менее 1 мм, например: 0,8 мм или 0,6 мм или 0,5 мм.
Никогда не верьте китайскому хунвейбину. При любой надписи на этикетке, припой китайского разлива – это всегда херовина, которая херово плавится, херово растекается и херово спаивает детали.

Припой может иметь флюс в центре «прутка», а может не иметь, потому как по-любому припой и флюс предпочтительно использовать отдельно друг от друга. Флюсы для пайки радиодеталей должны быть нейтральными (бескислотными), предпочтительно жидкими или гелеобразными.

5. Оловоотсос (на Рис.1 рядом с паяльником)

Оловоотсос, сука, весёлый! Его придумали египтяне, после того как придумали оральный секс и им показалось мало. Как эта красота функционирует? Для того чтобы подготовить его к работе, нужно кнопку штока нажать до упора вниз (до щелчка). А для того, чтобы привести его в действие, нужно нажать кнопку, в результате чего его рычаг взмывает снова вверх, тем самым создавая в камере оловоотсоса низкое давление. Принцип действия основан на втягивании внутрь себя расплавленного припоя, поэтому оловоотсос – это шприц для олова.

6. Прочие причиндалы, полезные для пайки

Рис.2 Прочие причиндалы, полезные для пайки

Оплетка для снятия припоя (Рис.2 слева) является возможной альтернативой оловоотсосу и позволяет быстро удалить лишний припой с платы или контактов радиодеталей. В целях борьбы за экономию, можно заменить оплётку на медный экран от коаксиального кабеля, а заодно бросить пить, курить, записаться в нудисты и сесть на диету. С другой стороны – а на хрена нам столько денег?

Пинцет. Пинцет придумала красивая, но, сука, суровая баба для выщипывания бровей, а также прочей волосни на различных интимных частях тела. Как известно, пинцетов много не бывает, как, собственно говоря, и идеальных пинцетов. Поэтому их может быть не один, а целых два или три.
В нашем деле пинцет нужен для пристраивания и удерживания элементов на месте пайки.

Бокорезы. Бокорезы, сука, удобные! Это такие кусачки с пружиной, которые можно использовать не только для стрижки роговых образований на кончиках пальцев, но и для обрезания выводов радиодеталей, проводов, разрезания тонкого металла, пластмассы, а также разной прочей лабуды невысокой твёрдости.

Штатив «третья рука» (Рис.2 справа). Третью руку придумали производители «Запорожцев» для того, чтобы одной держаться за руль, второй – за коробку передач, а третьей вытирать слезы! В миру держатель «третья рука» – это название приспособления, позволяющего фиксировать разные мелкие детали в нужном положении в моменты полного исчерпания ресурсов собственных рук. Вещь хорошая, полезная, в хозяйстве пригодится!

Ну что, отоварились? Приступаем к пайке, но уже серьёзно

1. Первое, что нужно сделать – установить температуру паяльника. Самые распространенные сплавы припоев 60/40. ..63/37 имеют температуру плавления около 200°С. При этом, для того чтобы температура жала при касании мест пайки не падала ниже этих 200°С начальная температура должна быть не ниже 300…320 градусов. Кто-то предпочитает работать именно при такой температуре жала, кто-то считает оптимальной – 370…390°C. В любом случае, следует выставить для себя комфортный градус из этого диапазона (300…390°C), исходя из того, что паяльник должен быстро плавить припой, но не слишком быстро выжигать канифоль.

2. Второе, что нужно сделать перед началом паяния – уяснить, что качество соединений целиком зависит от “чистоты” спаиваемых элементов. Заранее очистите, обезжирьте бензином или другим органическим растворителем выводы элементов и контактные площадки перед пайкой. Не лишним будет и заранее залудить места пайки.
Перед любой работой уделите пару минут очистке жала паяльника, тем более, что у вас для этих целей имеется предварительно приобретённая медная губка. После этого залудите жало припоем.

Начнём с расхожего – Как спаять между собой провода?

Если спаиваемые провода идут в одном направлении, то тут всё просто:

1. Снимаем с концов изоляцию, зачищаем и обезжириваем оголённую часть, скручиваем между собой провода;
2. Нагреваем скрутку паяльником и покрываем флюсом. Если предстоит пайка многожильных медных проводов, то необходимо обязательно запастись именно жидким флюсом, так как покрыть всю поверхность «волосков» расплавленной твёрдой канифолью будет очень трудно;
3. Наносим небольшое количество припоя, распределяя его по поверхности провода;
4. Даём остыть и отвердеть припою естественным образом.

Если спаиваемые провода идут навстречу друг другу, то:

1. Снимаем с концов изоляцию, далее зачищаем и обезжириваем оголённую часть;

2. Если провод многожильный, то распушаем жилы;

3. Аккуратно скручиваем между собой провода (как показано на рисунке), после чего покрываем их жидким флюсом. Если провод одножильный, то перед скруткой его лучше облудить;

4. Наносим припой, равномерно распределяя его по поверхности провода;

5. Даём припою затвердеть естественным образом, то есть не дуем на него. Всё!!!

А теперь, для того чтобы понять – Как паять печатные платы? воспользуемся несколькими картинками, цинично позаимствованными с буржуйского сайта – https://makerspaces.com:

Вот что пишет автор:

« Как паять: руководство для начинающих

Шаг_1: Установите компонент, вставив его выводы в отверстия на печатной плате. Переверните плату и согните выводы наружу под углом 45 градусов. Это поможет компоненту лучше прижаться к медным площадкам и предотвратит его выпадение во время пайки.
Шаг_2: Нагрейте соединение паяльником, разогретым до температуры 400°C. Коснитесь его кончиком медной площадки и вывода элемента одновременно. Вам нужно удерживать паяльник на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.
Шаг_3: Нанесите припой на соединение. Продолжайте держать паяльник на медной площадке и выводе и прикасайтесь припоем к соединению. ВАЖНО – не прикасайтесь припоем непосредственно к кончику жала. Нам нужно, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении к нему. В противном случае сформированный контакт будет плохим.
Шаг_4: Уберите паяльник, дайте припою остыть естественным образом, не дуйте на него. Когда он остынет, вы можете отрезать лишний провод от вывода.
Правильно спаянное соединение должно быть гладким, блестящим и иметь форму конуса».

Казалось бы – всё отлично, однако несколько смущает отсутствие у автора флюса в процессе пайки. Он, конечно, присутствует внутри припоя, однако во многих случаях этого бывает недостаточно.
Поэтому вместо шага №2 я бы посоветовал нанести на соединение жидкий или гелеобразный флюс, после чего перейти к 3-му шагу. При наличии предварительно нанесённого флюса припой по месту соединения растечётся гораздо быстрее – ибо так мы паяли, паяем и будем паять на века и во имя веков, причём даже порой на необлуженных (но при этом основательно обезжиренных) платах.
Само собой разумеется, что после того, как плата будет полностью спаяна, необходимо остатки флюса смыть бензином, спиртом или растворителем.

А теперь давайте рассмотрим некоторые типичные ошибки, которые могут возникнуть при пайке:

• Припой на контакте тусклого цвета – образуется при слабом прогреве деталей. Такой контакт    будет рыхлым, непрочным и быстро разрушится.
• Пайка выглядит рыхлой и не блестит (похоже на предыдущий пункт) – слишком мало флюса.    Контакт также быстро разрушится.
• Припой не может покрыть поверхность контакта – часто происходит при перегреве компонентов.    Флюс быстро испаряется, качественное соединение не образуется.
• Выход из строя паяемых компонентов – также может произойти при перегреве.
• Отсутствие контакта в соединении – нанесено недостаточное количество припоя, которое не    может заполнить зазор между спаиваемыми деталями.
• Замыкание соседних контактов – может случиться из-за слишком большого количества припоя.   Также может произойти в случае неудаления после пайки кислотного флюса, т. к. он проводит ток и    может замкнуть контакты.

Ну и под занавес – Как убрать припой с дорожек печатной платы?

Как уже писалось выше, существует два способа для того, чтобы избавиться от припоя: 1. Дедовский (но довольно эффективный) – оплёткой для снятия припоя, 2. Более продвинутый – оловоотсосом.

Поговорим о том, как этим всем хозяйством пользоваться – 1. Оплетка для снятия припоя :

1. Сначала пропитайте оплётку в канифоли или нанесите на неё флюс.
2. Расплавьте небольшой кусок припоя на кончике жала паяльника. В дальнейшем этот кусок смешается со старым припоем и это поможет оплётке лучше впитать расплавлен- ную смесь.
3. Прикоснитесь расплавленным припоем к контакту. Произойдёт быстрый процесс плав- ления контакта.
4. Поместите оплетку на контакт. Держите жало паяльника поверх оплетки так, чтобы припой оставался расплавленным.

5. Подождите несколько секунд, пока расплавленный припой полностью не поглотится оплёткой.

6. После окончания очистки, отрежьте часть оплётки, задействованной в удалении припоя, т. к. после разового использования она больше не будет выполнять свои функции. Размотайте кусок новой оплетки, если вы отпаиваете несколько контактов.

Дальше у нас на очереди – 2. Как использовать оловоотсос :

1. Нагрейте контакт с припоем, приложив к нему жало паяльника, до тех пор, пока он не расплавится до жидкого состояния, чтобы его можно было всосать оловоотсосом.
Если старый затвердевший припой не хочет плавиться, то сдвинуться с мёртвой точки поможет новый кусок припоя.

2. Сразу после того как припой расплавился, приставьте носик “взведённого” оловоотсоса к контакту и нажмите на кнопку “спуска”, чтобы всосать припой.

3. Желательно после каждого очищенного контакта сразу же чистить и контейнер оловоотсоса, следуя рекомендациям производителя для вашей конкретной модели.

А на следующей странице посмотрим, как можно спаять компоненты для поверхностного монтажа (SMD компоненты).

Какие обязательные инструменты для пайки мне нужны?

Независимо от того, являетесь ли вы опытным ювелиром или только начинаете, вам, скорее всего, придется много заниматься пайкой. Итак, какие инструменты для пайки обязательны для вашей мастерской?

Мы расскажем вам обо всех лучших паяльных инструментах, которые вам понадобятся, если вы новичок, и обо всех паяльных инструментах, которые могут быть полезны профессиональным ювелирам. Заинтересованы?

Узнайте больше обо всех видах инструментов для пайки ювелирных изделий ниже.

Базовый набор инструментов для пайки ювелирных изделий для начинающих

Если вы еще новичок в мире пайки, вам может быть интересно, что мне нужно для пайки? Вот почему мы составили контрольный список всех лучших инструментов для пайки для начинающих, которые вам понадобятся для ваших ювелирных проектов.

Вот то, что мы рекомендуем вам взять, чтобы начать собирать набор инструментов для пайки ювелирных изделий:

A блок для пайки . Один из них понадобится вам для защиты верстака от теплового повреждения при пайке. Вы также можете манипулировать блоком в соответствии со своими потребностями, так как его можно разбить на части для поддержки всего, что припаивается.
Пинцет для пайки . Они помогут вам маневрировать припаиваемой деталью простым и безопасным способом. Но важно отметить, что пинцет обратного действия нельзя использовать с рассолом, поэтому для этого вам понадобится пластиковый пинцет.
Ручной фонарь. Жизненно важный элемент оборудования для вашего набора инструментов для пайки ювелирных изделий. Вам понадобится ручная горелка, чтобы быстро и эффективно нагревать припой.
Листовые ножницы. Быстро нарежьте полоски припоя и тонкий лист в соответствии с вашими потребностями при пайке с помощью ножниц для резки листов.

Профессиональные инструменты для пайки ювелирных изделий

Теперь мы переходим к обязательным инструментам для пайки для профессионалов. Если вы какое-то время работали в ювелирной отрасли, у вас, скорее всего, есть все вышеперечисленные инструменты и оборудование для пайки. Так что еще вам нужно, чтобы перейти от любителя к профессионалу?

Узнайте ниже:

Щуп для пайки. Более дешевый паяльный инструмент для изготовления ювелирных изделий, паяльный щуп — это удобный инструмент для быстрого и точного направления расплавленного припоя вдоль соединения.
GRS Паяльная станция. Ищете инструмент, который поможет вам в сложных паяльных работах? Паяльная станция GRS может сделать именно это. Двумя трехшарнирными руками можно манипулировать любым удобным для вас способом, что обеспечивает гибкость и безопасность при пайке.
Платформа для пайки GRS. Если вы часто работаете при высоких температурах, то это лучший инструмент для пайки. Эта платформа для пайки является шагом вперед по сравнению со стандартным блоком и выдерживает температуру до 1760°C, что делает ее идеальной для пайки платины.
Керамический паяльный конус . Если кольца являются основным видом украшений, которые вы продаете, стоит использовать инструменты, разработанные специально для этого. Керамический паяльный конус можно использовать для поддержки и удержания колец во время пайки, что упрощает работу с ними.
Микросварочный аппарат Aquaflame. Хотите расширить свой бизнес? Это потребует увеличения складских запасов, поэтому вам понадобится инструмент, который поможет ускорить этот процесс и позволит вам производить больше украшений для продажи. Aquaflame Micro Welder — это универсальная система пайки, изготовленная из высококачественных материалов, чтобы вы могли максимально эффективно паять.

Вот и все! Все необходимые инструменты для пайки для новичка и профессионала. Готовы начать работу над своим следующим проектом? Приобретите все необходимые ювелирные инструменты в Cooksongold. Или, если вы только начинаете и нуждаетесь в вдохновении, ознакомьтесь с нашим обзором учебных пособий по пайке для начинающих.

Сохранить на потом

Написано

Куксонгольд

#12 инструментов, необходимых для пайки печатной платы (Must have, 2023)

В электронике пайка — самая удивительная работа. Но в то же время, если вам не хватает качественных инструментов для этого, вы можете получить плохо готовую плату. А этого мы не хотим ни в коем случае.

Итак, в этой статье я познакомлю вас с некоторыми основными инструментами, необходимыми для пайки печатной платы наиболее профессиональным способом. Эти инструменты представляют собой паяльную станцию хорошего качества (не одиночный утюг), приличные руки, флюс, воск, экстрактор паяльного дыма и многое другое.

Без этих инструментов почти невозможно получить красивую доску. Если вы скомпрометируете какой-либо из этих инструментов (что хорошо, если вы занимаетесь своими руками или просто новичок), то ваша печатная плата может иметь дополнительный шум, некоторое дополнительное излучение и может не соответствовать нормативным требованиям для серийного производства.

Эй! Я Аббас. Если вы найдете вышеизложенное захватывающим, то я уверен, что остальная часть этой статьи вам понравится.

В оставшейся части статьи я более подробно расскажу о вышеперечисленных инструментах, поделюсь советами по пайке и многом другом.

Я не идеален, и эта статья не будет идеальной. Это просто мои ограниченные знания пытаются помочь вам как-то.

Надеюсь, вам понравится.

Содержание

Инструменты, необходимые для пайки печатной платы

Мы припаиваем печатную плату по двум основным причинам. Либо ремонтируем, либо делаем прототип. Прототип включает в себя самоделки, небольшие проекты, создание схемы по заданной схеме или создание схемы на печатной плате.

В любом из случаев ниже приведены инструменты, необходимые для пайки печатной платы.

Паяльник (карандашный)

Поскольку вы читаете эту статью, это означает, что вы, возможно, новичок в мире пайки. Итак, позвольте мне объяснить все по-простому.

Паяльник — это первый инструмент, необходимый для пайки печатной платы. Он выглядит следующим образом:

Паяльник

Вы включаете этот инструмент, и его наконечник нагревается. Вы кладете этот горячий наконечник на паяльную проволоку. Провод плавится и образует соединение на печатной плате.

Этот процесс соединения называется пайкой. Инструмент, который вы используете для этого, называется паяльником. Провод, который расплавляется и образует соединение на плате, называется паяльной проволокой.

Наконечник паяльника бывает различной формы, предназначенной для конкретных требований применения. Но наиболее часто используемым в электронике является карандашный тип. Тип карандаша похож на кончик карандаша, поэтому он так и называется.

Теперь вы найдете кучу паяльников на рынке. Знание того, какой из них выбрать, зависит от рейтинга мощности. Чем выше это номинальное значение, тем лучше паяльник.

Кроме того, утюг должен быть защищен от электростатических разрядов, что означает, что он не должен повредить компонент, который вы паяете. Для начала вы можете проверить этот паяльник Weller Soldering Iron (ссылка Amazon) .

Паяльная станция

При пайке электронных печатных плат нам часто требуются различные значения температуры для определенных компонентов. Если у вас есть одиночный паяльник, как мы видели выше, он не сработает.

Потому что у соло-утюга фиксированное значение температуры. Кроме того, в соло-айроне отсутствуют другие. Например, солидная подставка (которая у вас обязательно будет. Ведь куда вы все равно будете ставить горячий утюг?).

Для решения этих проблем существует инструмент под названием паяльная станция. В нем есть все необходимое для качественной пайки.

Паяльная станция

На картинке выше черная штука — это подставка, куда вы кладете горячий утюг, когда не работаете. Желтая штука — это станция, с которой вы можете изменить температуру подключенного паяльника в соответствии с требованиями схемы.

Ниже приводится пост, в котором подробно рассказывается о пайке. Например, на какие параметры обращать внимание при покупке и на какие паяльные станции стоит обратить внимание.

20 Лучшие паяльные станции [от новичков до профессионалов]

Цепь, держащая руки

Мы видели паяльную станцию, теперь нам нужен инструмент, чтобы правильно удерживать нашу схему, чтобы мы могли ее припаять. Как новичок, вам может не потребоваться это, если вам нужно работать с одной или двумя схемами только для тестирования.

Но если вы планируете паять много схем, то у вас должна быть приличная схема на руках. Без этих инструментов вы не сможете создать действительно качественную законченную схему.

Руки-помощники при пайке

Посмотрите, эти руки довольно хорошо выглядят, а также выполняют самую тяжелую работу. Вы также можете прикрепить к нему увеличительный прицел. Кроме того, вы также можете прикрепить светодиод, чтобы видеть вещи или крошечные компоненты более четко.

Теперь там есть разные руки помощи. Выбор лучшего действительно зависит от нескольких вещей, которые я объяснил в следующем специальном посте.

#07 Лучшие помощники при пайке (для электронных схем)

Вытяжка дыма при пайке

При пайке появляется дым при пайке. Это дым, образующийся при подключении к печатной плате.

Если вы работаете в тесном окружении и давно хотите заниматься пайкой. Тогда у вас должен быть приличный паяльный дымоотсос. Так как этот дым вреден для легких при длительном воздействии.

Паяльное дымоудаление или экстрактор дыма

Паяльное дымоудаление поглощает вредный дым, фильтрует его, удаляет из него вредные компоненты и дает вам свежий воздух для дыхания.

Это очень полезный инструмент, который должен быть в лаборатории. Но если вы работаете в большом помещении, то вам может хватить и приличного паяльника.

Никогда не рекомендую рисковать своим здоровьем. Здоровье – редкий дар, его нужно беречь. Итак, если вы хотите паять, сначала купите себе приличный вытяжной вентилятор.

Ремонт горячим воздухом

Электронные компоненты бывают двух типов: один называется компонентами для сквозных отверстий, а другой — устройствами для поверхностного монтажа (SMD).

Сквозное отверстие по сравнению с компонентами SMD

Мы припаиваем сквозные компоненты с помощью паяльной станции, как обсуждалось выше. Но когда дело доходит до SMD паяльника или станции, нам нужно дополнительное устройство для пайки таких компонентов.

Такое устройство для пайки SMD называется ремонтом горячим воздухом. Он дует горячим воздухом для плавления паяльной проволоки, поэтому его называют ремонтом горячим воздухом.

Переделка горячим воздухом

Черная штука слева – это пистолет для продувки рубашки. Он дует горячим воздухом. Вы знаете, что SMD — это небольшие компоненты, и этот пистолет расплавляет паяные провода на маленьких выводах любых SMD. Таким образом, получается идеальное соединение с аккуратностью высокого уровня.

Если вам предстоит много ремонтных работ, выгодным решением будет купить паяльную станцию и термовоздушную ремонтную станцию. См., например, эту модель, YIHUA 862BD (ссылка Amazon) .

Демонтажная станция и пистолет

Другая часть пайки – демонтаж. Пайка предназначена для постоянного соединения двух ветвей на печатной плате, а распайка — для их открытия.

Отпайка требуется в следующих случаях:

Вы хотите заменить неисправный компонент на печатной плате
Вы допустили ошибку при пайке

Демонтажная станция похожа на паяльную станцию, но у нее есть пистолет, который расплавляет припойную проволоку и всасывает ее внутрь. Таким образом, вы получаете чистое открытое соединение.

Демонтажный пистолет

В настоящее время существует множество демонтажных станций. Если вы новичок и не знаете, на что с технической точки зрения обратить внимание при выборе качественной демонтажной станции, то следующий пост может быть вам полезен.

11 Лучшие демонтажные станции и пистолеты для покупки

Solder Sucker

Этот инструмент представляет собой демонтажную станцию базового уровня. Мы используем этот инструмент, чтобы высосать паяльную проволоку из соединения схемы.

Основное различие между присоской и демонтажной станцией заключается в том, что для присоски вы должны расплавить паяльную проволоку другим горячим паяльником. В демонтажной станции все эти функции встроены в пистолет.

Присоска для припоя

Sucker предназначен для небольших задач. Например, если вы новичок или время от времени выпаиваете два или три компонента.

На мой взгляд, вам не стоит идти на это, если вы работаете полный рабочий день над ремонтными проектами. Да, у вас должен быть такой, как этот, Tabiger, припой для пайки (ссылка на Amazon) , в вашей лаборатории, так как он не так уж дорог и может помочь в большинстве ситуаций.

Паяльный микроскоп

Поскольку мы становимся более технологически продвинутыми. Вы могли заметить, что размер электронных компонентов уменьшается день ото дня. Что очень приятно.

Но такое уменьшение размеров компонентов усложнило соответствие критериям профессионального уровня пайки. Вы просто не можете пойти туда в лабораторию и сделать такое паяное соединение. Эти соединения должны быть чистыми и аккуратными.

Итак, для работы с этими крошечными компонентами нам нужен специальный инструмент. Такой инструмент называется паяльным микроскопом. Компоненты увеличиваются, чтобы мы могли правильно их соединить.

Микроскоп для пайки

Проще говоря, микроскопы для пайки являются одной из основных потребностей профессиональных паялистов. Особенно, если у вас есть SMD для работы. Прелесть в том, что вы можете проверить и увидеть все детали любой электронной схемы на большом экране.

Теперь выбор лучшего цифрового микроскопа для пайки может впервые привести к путанице. Вы должны иметь некоторое общее представление о том, что искать в хорошем объеме, какие бренды выбрать и, возможно, много других вопросов. Следующий пост поможет вам ответить на все эти вопросы.

7 лучших цифровых паяльных микроскопов для электроники

Флюс

Флюс — это в основном химическое вещество, я не знаю, какое именно. Но это химическое вещество, которое удаляет оксидный слой с металлической поверхности печатной платы. Таким образом, помогая нам иметь более прочные и чистые связи.

Флюс для пайки

В некоторых случаях можно выполнять соединения без него. Но всегда полезно использовать флюс для пайки. Это делает соединение прочным, поэтому его нелегко разорвать.

Вместо этого вы также можете использовать ручку для флюса (ссылка на Amazon) , которая проще в использовании, чем этот химический флюс.

Очиститель жала бюстгальтера

Как следует из названия, это очиститель жала паяльника. Нам нужен этот инструмент, так как после пайки наконечник необходимо очистить для следующего использования.

Это увеличивает срок службы наших наконечников. Кроме того, это помогает нам иметь более качественные и чистые связи.

Пинцет

При пайке вы работаете с горячим утюгом, который может серьезно повредить вам, если не соблюдать осторожность. Вы не должны держать компонент в одной руке и паять его другой рукой, особенно если вы паяете крошечные компоненты.

Для такой задачи у вас должен быть пинцет, чтобы удерживать припаиваемый компонент на печатной плате. Следует помнить одну важную вещь: эти пинцеты должны быть защищены от электростатических разрядов, чтобы они не наносили вреда и не повреждали компоненты.

Мат

Это что-то вроде специальной зоны, где мы занимаемся пайкой. Он противостоит жаре, а также сохраняет наш инструмент в порядке.

Коврик для пайки

Это один из лучших аксессуаров для эффективной пайки. Я не знаю, но это делает пайку веселой. Коврик изготовлен из высококачественных материалов, которые не только выдерживают нагрев до 932 °F (500 ℃) и защищают рабочий стол, но и просты в уходе и хранении.

Должно быть для новичка

Многие люди слышали, что нужно начинать с одиночного айрона. Но я действительно не думаю, что это хорошая идея. Я думаю, что всегда нужно начинать с правильной паяльной станции, чтобы он мог более профессионально и эффективно разбираться в процессе пайки.

Кроме того, паяльная станция поставляется со всеми основными аксессуарами, такими как подставка, очиститель жал, паяльная проволока, флюс и многое другое. Это означает, что вам не нужно покупать эти аксессуары по отдельности.

Паяльная станция Hakko

Если вы спросите меня, я порекомендую начать с паяльной станции Hakko (ссылка на Amazon) . Он имеет очень уникальный дизайн, используется тысячами профессионалов и имеет очень приличную цену.

Заключение

Пайка играет решающую роль в создании схем. Мы делаем пайку либо для ремонтных работ, либо для изготовления прототипа печатной платы данной схемы.

Чтобы изготовить готовую плату профессионального уровня, нам нужны соответствующие инструменты для пайки печатных плат.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Промышленная вентиляция в Москве строительство монтаж в Подольске
