Что такое анкера в строительстве

Анкер по сути это крепёжная деталь, напоминающая по форме якорь, например стальная связь, закладываемая в каменные стены; существуют анкерные болты, анкерные связи в соединениях с гарантированным натягом и т. д.

Крепежный элемент сопрягается с массивом основания не напрямую, а через анкер или дюбель, которые и создают необходимый момент сцепления. Строго говоря, сложно провести четкое разграничение между анкером и дюбелем. На наш взгляд, анкером является элемент, который определенным (механическим или химическим) образом повышает сцепление между основным крепежным изделием и основанием до необходимого уровня. По сути, дюбель является более легкой разновидностью анкера.

Различают забивные, клиновые, стержневые, закладные (анкерные болты) и химические анкеры.

Клиновой анкер

Используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу.

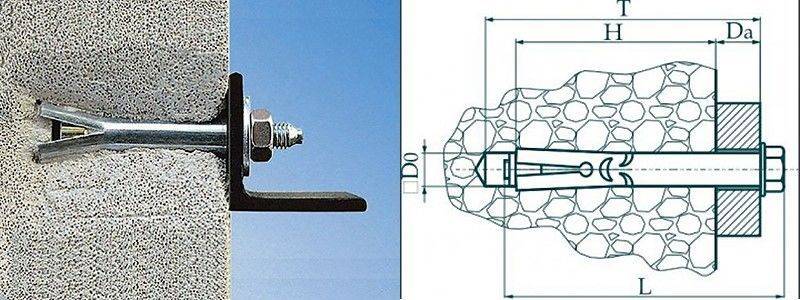

Это стальной стержень с цилиндрической подвижной муфтой в виде пояска, конусообразным хвостовиком и гайкой. Не требует точной глубины сверления и очистки отверстия.

При затягивании гайки происходит наползание муфты на хвостовик, и возникает распирание, которое надежно удерживает конструкцию в несущей основе.

Стержневой анкер

По сути является клиновым анкером, но  предназначен для глубокой установки через несколько последовательных слоев облицовки и изоляции. Дополнительное достоинство такого изделия — возможность производить его установку под углом.

Забивной анкер

Используется при ответственном монтаже (при больших нагрузках), при креплении тяжеловесных конструкций, кабельных трасс, консолей, ворот и т.п. к полнотелому бетону, природному строительному камню, полнотелому кирпичу.

Забивной анкер представляет собой полый цилиндр. С одной стороны имеется внутренняя резьба, с другой стороны распорная зона из четырех сегментов. Для обеспечения контролируемого расклинивания внутри полого цилиндра расположен сердечник(конус).

При забивании анкера происходит распирание сегментов в просверленном отверстии. За счет этого предотвращается прокручивание и анкер надежно фиксируется. При ввинчивании болта происходит дополнительное распирание и фиксация.

Закладной анкер или анкерный болт.

Используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным перегородкам.

Анкерный болт на конце может быть с гайкой, кольцом, крюком или головкой и в зависимости от варианта использования применяют ту или иную разновидность данного анкера.

При завинчивании болта конусообразная гайка втягивается в муфту и происходит распирание. Причем крепление идет вдоль всей муфты за счет ее дополнительной деформации у основания анкера.

Нагружать подобную крепежную деталь следует после полного твердения бетона.

Рекомендуемая рабочая нагрузка на анкеры не должна превышать 25% от максимальной (нагрузки на вырывание). Показатели нагрузок приведены для бетона прочностью 200-250кгс/см2. Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6.

Химический анкер

Выше  рассматривали анкеры, работающие на механическом принципе. Химический анкер — это стеклянная ампула с клеящим веществом (полиэфирной смолой) в сочетании с химической шпилькой.

Используется для монтажа подвесных потолков, а также для крепления различных материалов под водой. Хорошо выдерживает воздействие агрессивной среды. К числу достоинств можно также отнести небольшой относительно шпильки размер отверстия. При необходимости можно использовать последовательно две ампулы, что увеличивает глубину и надежность крепления.

После подготовки отверстия в него устанавливается ампула, которую затем следует пробурить шпилькой. Для твердения клеящего вещества должно пройти некоторое время, в течении которого анкер не следует нагружать. Продолжительность твердения зависит от температуры окружающей среды и может составлять от 10 минут при температуре более 20 градусов до 5 часов при температуре минус 5 градусов.

Используется только на вертикальных поверхностях, не подходит для использования на потолках.

Добавлено: 20.01.2015 11:37:41

Источник

Источник2

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.



Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

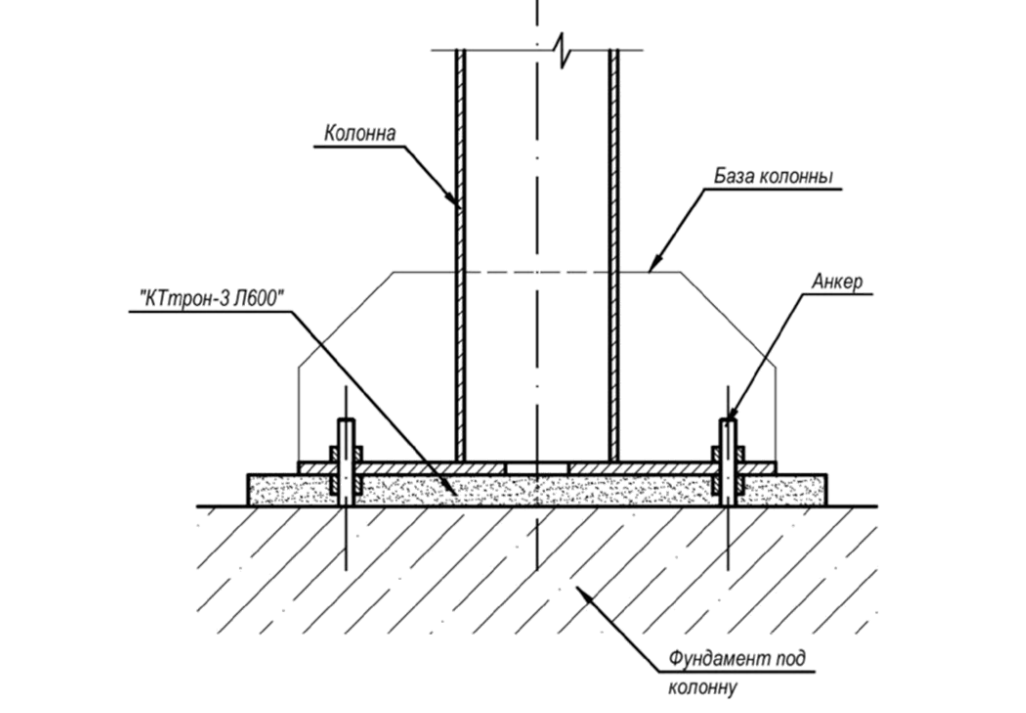

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.



Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае  тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.



Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Также рекомендуем посетить:

Источник

Источник3

Если вы решили построить собственный загородный дом, и вам пришлось столкнуться с таким понятием, как «анкер», о котором вам никогда не приходилось прежде слышать, то не стоит особенно пугаться. Все довольно просто. Речь идет об одной из разновидностей законченного крепежного изделия, которым крепятся разного рода тяжелые предметы и конструкции посредством метода расклинивания. При этом расклинивание выполняется непосредственно в стене.

Условия использования анкеров подразумевают применение высокопрочным материалов для их изготовления. Анкер – слово немецкое. Переводится как «якорь». Существует несколько типов анкеров. Самым простым по конструкции является забивной анкер, который широко используется в строительстве, во время проведения ремонтных работ и т.п. Забивной анкер, тем не менее, имеет внутреннюю резьбу. За счет этого удается достичь большей прочности крепления. Забивные анкеры пригодны для установки в конструкции из кирпича, бетона, камня.

Чтобы смонтировать забивной анкер, нужно предварительно просверлить определенной глубины и диаметра отверстие. После окончания сверления отверстие необходимо почистить. Как только анкер оказывается установленным в отверстие, его посредством специального приспособления разжимают.

Благодаря этим действия удается достичь крайне высокой степени надежности фиксации. На этом процедура не заканчивается. Далее строители ввинчивают внутрь анкера крепежную деталь, которая должна соответствовать параметрам резьбы.

Помимо забивных часто применяются также клиновые анкеры. Такие анкеры имеют специальный клин. В процессе работ его расширяют, благодаря чему анкер удается более надежно зафиксировать в гнезде. Посредством клиновых анкеров можно осуществлять так называемый сквозной монтаж. При этом работы выполняются через материал, закрепленный на основании. Технология работы в этом случае выглядит так: анкер помещают в заранее подготовленное отверстие, далее его забивают молотком, после чего процедура завершается затягиванием анкера гаечным ключом.

Существуют еще стержневые фиксаторы, которые также относят к анкерам. Они действуют практически по тем же принципам, что и клиновые анкеры. Стержневые фиксаторы рекомендуется использовать при проведении глубокой установки, когда есть необходимость преодолеть последовательно сразу несколько слоев изоляционных материалов и облицовки.

Источник

Что такое анкер и для чего он нужен в строительстве.

Skip to content Что такое анкер и для чего он нужен в строительстве.

Анкер — элемент крепежа, в структурном плане схожий с болтовыми и дюбельными элементами. Его предназначение — обеспечивать фиксацию конструкций на твердых поверхностях (каменных, кирпичных, бетонных и т.д.). За счёт использования подобных изделий можно достигнуть высочайшей надежности крепления (существенно большей, чем в случае с традиционными шурупами и дюбелями). Разберемся для чего нужен анкер и каким он бывает.

Такой крепеж можно применять в зданиях из бетона, в стенах из полнотелого высокопрочного кирпича, в строительных блоках из природного камня. Надежность анкерного крепления основывается на силе трения между границами отверстия и расширяющими элементами крепежной конструкции. Именно поэтому анкеры применяются для крепления массивных, тяжелых изделий и технических устройств, испытывающих динамические нагрузки.

Анкерами крепятся потолочные и навесные конструкции, настенная мебель, различный спортивный инвентарь, бытовая техника, осветительные приборы и сантехническое оборудование. В быту, а также в производственной и коммерческой сфере анкерное соединение позволяет безопасно крепить трубопроводные системы и электропроводку. Надежность и удобство в применении сделали анкеры популярным видом крепежных изделий, используемых в настоящее время.

Что лучше выбрать – анкер или дюбель?

В строительстве используются разные типы крепежа, каждый из которых имеет свое предназначение. Для правильного применения постараемся выяснить, чем анкер отличается от дюбеля, что надежнее крепить анкерами, а где можно обойтись дюбелем.

Принцип действия у обоих типов крепежа одинаков. В процессе закручивания центрального стержня втулка расширяется, впиваясь в стенки отверстия. За счет силы трения изделие надежно удерживается в установочном гнезде. Несмотря на такую схожесть, имеют место существенные отличия, которые можно увидеть даже на фото:

• дюбель не является самостоятельным крепежом, поскольку так называется только распорный элемент, который работает исключительно в паре с саморезом или шурупом;
• дюбелями пользуются для крепления малых и средних по весу элементов, анкер способен нести тяжелые нагрузки;
• анкер для бетона изготавливают из стали, исключение составляет химические модификации, дюбель делают из технического пластика;
• дюбель подходит для оснований любого типа, анкера лучше всего себя оправдывают в монолитных конструкциях.

Анкерное крепление изначально рассчитано на восприятие значительных нагрузок, поэтому его использование в монолитном строительстве невозможно переоценить.

Анкеры различаются по своим конструктивным особенностям, по способу крепежа и по материалам изготовления. Всего производится более десятка различных видов анкеров, предназначенных для промышленного и бытового применения. В производстве анкеров используют следующие современные материалы:

• Сталь конструкционная с пониженной концентрацией углерода, обеспечивающая необходимый запас прочности: анкеры из такой стали предназначены для крепежного крепления с максимальной высокой нагрузкой;
• Сталь с высокими антикоррозийными свойствами, в структурный состав которой входят легирующие компоненты: материал выдерживает не только высокие нагрузки, но и не поддается коррозийному разрушению при длительном нахождении во влажной среде;
• Сплавы на основе алюминия и цинка (латунные анкеры): простота конструкции позволяет быстро устанавливать крепеж; такие облегченные, но надежные анкеры широко применяются для бытовых целей.

Основные типы анкеров применяются для плотных структур, таких как бетон или камень. Однако есть отдельные виды анкерных соединений, предназначенных для пустотелых оснований. В особую группу анкеров входят болты для установки крепежа в листовых основаниях: в стенах из гипсокартона, ДСП и ДВП.

По своей конструкции они могут быть следующих видов:

• Анкерные болты с использованием гайки или «шестигранника». Могут применяться для крепления тяжелых конструкций.
• Анкерные болты с крючком или кольцом. Применяются для установки и крепления на потолках спортивных снарядов, элементов детских уголков (качелей, гимнастических стенок), люстр.
• Рамный анкер. Конструкция состоит из резьбового винта, потайной головки, разжимной втулки и клиновидной гайки. Широко применяется для крепежного соединения оконных рам и дверных косяков.
• Забивные анкеры. Простая конструкция состоит из короткой втулки с резьбой на внутренней поверхности. Втулка забивается в отверстие в стене и расклинивается бородком. Затем в установленную втулку вкручивается нужный по размеру болт. Такой способ крепления используется при установке труб, воздуховодов и коробов.
• Анкер-клин. Применяется для крепежа скрытых несъемных элементов конструкции, например, при монтаже закладных при установке гипсокартонных стенок или реек. Крепеж производится без резьбового соединения: в просверленное отверстие сначала забивается анкер, а потом клин на уровень шляпки.
• Потолочные анкеры. Конструкция состоит из короткой втулки и металлического стержня с коническим хвостом. Стержень забивается или вводится в предназначенное для крепления отверстие, и затем вытягивается вниз на предусмотренное расстояние. В процессе вытягивания конус стержня расширяет втулку до границ отверстия.

Page load link

Go to Top

Грунтовая анкерная система в строительстве

Грунтовый анкер болты в строительстве используются для соединения структурных и неструктурных элементы к бетону. Соединение осуществляется путем сборки различных такие компоненты, как: анкерные болты, стальные пластины, ребра жесткости. Анкерные болты передают различные виды нагрузки: силы растяжения и силы сдвига. Связь между элементами конструкции может быть представлена ​​стальной колонной, прикрепленной к железобетонный фундамент. Принимая во внимание, что общий случай неструктурного элемент, прикрепленный к структурному, представлен связью между фасадная система и железобетонная стена.

Грунтовые анкеры являются эффективными удерживающими устройствами, используемыми во многих различных типах конструкций, включая подпорные стены, дамбы, причалы, опоры мостов и фундаменты зданий. Анкеры нагружены (активная анкеровка), чтобы предотвратить перемещение конструкции, и обычно они передают свою нагрузку на фиксированную длину. Их обычно называют натяжными анкерами, и они подходят для крепких горных пород. Для анкеров, установленных в почве или слабой породе, используются сжимающие (и растягивающие) анкеры с распределением нагрузки, поскольку они основаны на последовательности небольших последовательных длин связей, а не на одной уникальной более длинной длине связи.

Типы грунтовых анкерных болтов, используемых в строительстве

1. Прямолинейный вал, залитый самотеком / залитый раствором низкого давления; они обычно устанавливаются в скалах, связных грунтах от очень жестких до твердых, а также в песчаных или гравийных грунтах с использованием методов вращательного бурения или полого шнека.
2. Прямой вал, залитый цементным раствором; они наиболее подходят для крупнозернистых грунтов и слабых трещиноватых пород, а также используются в мелкозернистых несвязных грунтах. Раствор впрыскивается в зону соединения под давлением более 150 фунтов на квадратный дюйм. Можно использовать различные методы сверления и затирки.
3. Одинарное или многократное расширение; они в основном устанавливаются с большими необсаженными просверленными отверстиями в связных грунтах, а цементный раствор заливается без давления.
4. Залитый раствором; они устанавливаются с использованием отсроченных многократных инъекций раствора и используются для увеличения площади поверхности корпуса раствора анкеров, перечисленных выше, для увеличения способности передавать нагрузку

Компоненты грунтовые анкеры

Доступны различные размеры и грузоподъемность, до Длина 70 м, грузоподъемность более 3000 кН. Они легкие, коррозионно-стойкие анкеры, которые могут быть установлены с уровня земли, либо вручную или с помощью переносного оборудования, в зависимости от размера и состояния грунта. Когда загружены, они оказывают давление на конус земли, который окружает их длина, обеспечивающая очень хорошее сопротивление движению. Поскольку они создают минимальную почву помехи во время установки и могут подвергаться нагрузке до точного удерживания емкости, они предлагают популярную технику для анкеровки широкого спектра конструкции на место.

Залитый грунт анкеры, называемые просто грунтовыми анкерами, устанавливаются в заполненные цементным раствором сверлить отверстия. Залитые грунтом анкеры также называют «подхватами». основные компоненты грунтового анкера с цементным раствором включают:

1. анкерное крепление;
2. свободная (несвязанная) длина;
3. длина связи.

Анкеровка представляет собой комбинированную систему из головки анкера, опорной плиты и трубы, которая способна передавать усилие предварительного напряжения от напрягаемой стали (стержня или пряди) на поверхность земли или поддерживаемую конструкцию. Анкерные компоненты для стержня и пряди соответственно. Несвязанная длина представляет собой часть предварительно напряженной стали, которая может свободно упруго удлиняться и передавать силу сопротивления от соединительной длины к конструкции. Разрыватель связи представляет собой гладкую пластиковую втулку, которая надевается на арматуру на несвязанной части, чтобы предотвратить сцепление напрягаемой стали с окружающим цементным раствором. Это позволяет напрягаемой стали в несвязанной части беспрепятственно удлиняться во время испытаний и напряжения и оставляет предварительно напряженную сталь несвязанной после блокировки. Длина напрягаемой арматуры — это длина напрягаемой стали, прикрепленной к цементному раствору и способной передавать приложенную растягивающую нагрузку на грунт. Длина анкерной связи должна быть расположена за критической поверхностью разрушения.

Часть полного узла грунтового анкера называется напрягом. Напрягающая арматура включает предварительно напряженный стальной элемент (пряди или стержни), защиту от коррозии, оболочки (также называемые оболочками), центраторы и распорки, но, в частности, не включает цементный раствор. Оболочка представляет собой гладкую или гофрированную трубу или трубку, которая защищает предварительно напряженную сталь. в несвязанном отрезке от коррозии. Центраторы располагают арматуру в просверленном отверстии таким образом, чтобы вокруг арматуры было достигнуто заданное минимальное покрытие цементным раствором. В многоэлементных напрягающих элементах распорки используются для разделения прядей или стержней напрягающих элементов таким образом, чтобы каждый элемент надлежащим образом прикреплялся к анкерному раствору. Затирка представляет собой смесь на основе портландцемента, которая обеспечивает передачу нагрузки от арматуры к грунту и обеспечивает защиту арматуры от коррозии.

Дизайн и установка грунтовых анкеров

Ожидаемый срок службы анкера зависит от коррозионная активность грунта, в который он помещен, и используемых материалов. Главный компонент анкера, иногда описываемый как «сухожилие», может быть изготовлен из широкий спектр материалов:

• Стальной стержень или проволока
• Стеклопластик
• Алюминиевый сплав – 30 лет+
• Твердоанодированный алюминиевый сплав – 40 лет+

Постоянные анкеры могут иметь дополнительную защиту от коррозии. Временные анкеры могут быть удалены после использования. Способ установки зависит от ситуации; приводные стержни, спиральные втулки и ударные молотки обычно используются для вдавливания или завинчивания анкера в землю, а также простые ручные инструменты. В зависимости от грунтовых условий может потребоваться сначала просверлить отверстие для установки анкера, а иногда может потребоваться использовать кожух для поддержки отверстия перед установкой анкера.

Отверстие может быть предварительно зацементировано или зацементировано после монтаж. Как правило, анкер затем натягивается и фиксируется на головная пластина. Необходимо позаботиться о том, чтобы никакие службы или другие препятствия в земле повреждены во время установки.

Максимальная производительность анкера зависит от:

• Угол сдвига грунта.
• Размер якоря.
• Глубина установки.
• Нагрузка, приложенная к якорю.

Анкеры могут очень хорошо работать в зернистых грунтах, а также твердые, связные грунты. Мягкие аллювиальные глины, которые являются более слабыми, могут потребовать больший размер анкера и большая глубина погружения.

Способность анкеров к выдергиванию может быть испытана в аналогичных состояние грунта перед установкой.

Заземляющие анкеры в строительстве

Грунтовые анкеры в строительстве

• Получить ссылку
• Фейсбук
• Твиттер
• Пинтерест
• Электронная почта
• Другие приложения

Грунтовый анкер может быть упомянут как тип системы фундамента глубокого заложения, который способен передавать растягивающую нагрузку на составляющую толщу за счет опоры со стороны анкеруемой конструкции. Это опорная конструкция, которая используется в геотехнических и строительных приложениях.

Его также называют грунтовым анкером, грунтовым анкером с ударным приводом или механическим анкером. Эти анкеры либо приводятся в действие ударным способом, либо вкручиваются в землю по спирали. Грунтовые анкеры могут использоваться как для постоянного, так и для временного применения в гражданском строительстве и других сооружениях.

Применение грунтовых анкеров

Основные области применения грунтовых анкеров:

1. Используется для предотвращения деформации подпорной стены после земляных работ.
2. Стабилизация склонов и оползней
3. Анкеровка плит ниже уровня грунтовых вод
4. Анкеровка узких конструкций
5. Передача натяжения для такелажных линий (подвесных мостов, пилонов и т.д.)

Компоненты грунтового анкера с

Грунтовые анкеры устанавливаются в заполненные цементным раствором просверленные отверстия в почве или камне и передают прилагаемую растягивающую нагрузку на грунт. Основными компонентами грунтового анкера являются:

1. Анкеровка и анкерная головка
2. Несвязанная длина
3. Длина соединения

901 32

Заземляющие анкеры в строительстве

1.

Анкеровка

Анкеровка в грунтовой анкерной системе представляет собой комбинированную систему анкерной головки, опорной плиты и трубы. Эти компоненты способны передавать усилие предварительного напряжения от предварительно напряженного стального стержня пряди на поверхность земли или опорную конструкцию.

2. Несвязанная длина

Несвязанная часть представляет собой часть предварительно напряженной стали, которая может упруго удлиняться и передавать силу сопротивления от скрепленной длины к конструкции.

Размыкатель сцепления представляет собой гладкую пластиковую втулку, надеваемую на арматуру на несвязанной части, чтобы предотвратить прилипание предварительно напряженной стали к окружающему цементному раствору. Разрушитель связи также позволяет беспрепятственно удлинять несвязанную часть во время испытаний и нагрузок. Он оставляет предварительно напряженную сталь несвязанной после блокировки.

3. Длина склеивания

Длина скрепления арматуры представляет собой длину арматуры для предварительного напряжения, которая связана с цементным раствором и способна передавать приложенную растягивающую нагрузку на грунт. Длина анкерной связи находится за критической поверхностью разрушения.

Распорные анкеры представляют собой натяжные элементы, изготовленные из высококачественной стали. Сила растяжения анкера возникает из-за напряжения сдвига между залитым раствором телом анкера и окружающим грунтом.

Эффективность анкерных болтов

Производительность заземляющего якоря зависит от:

1. Угол сдвига почвы
2. Размер якоря
3. Глубина установки
4. Нагрузка, применяемая к якоре

лучше всего работает в гранулированном, жестком, связном грунте. Для мягких аллювиальных грунтов требуется больший размер анкера и большая глубина погружения.
