виды, размеры и фото анкерного крепежа

1. Виды анкерных болтов и сферы их применения
2. Особенности монтажа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении.

Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

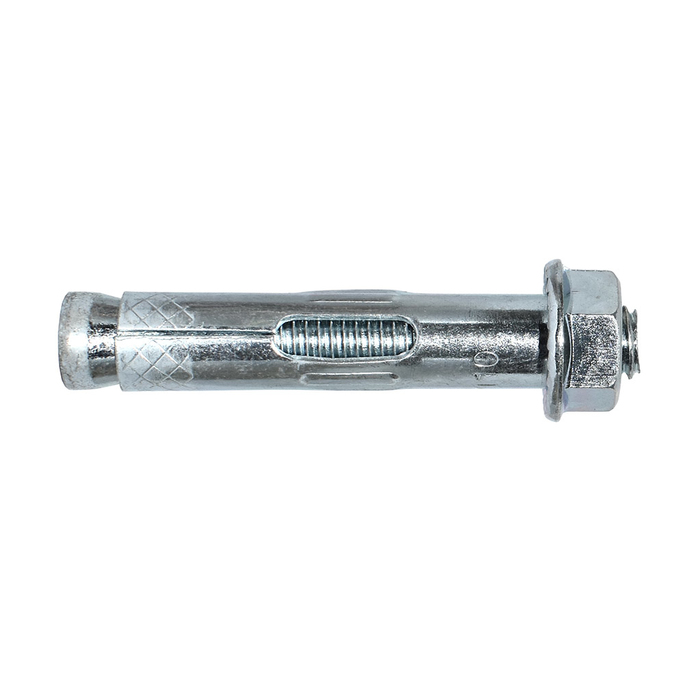

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником.

Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

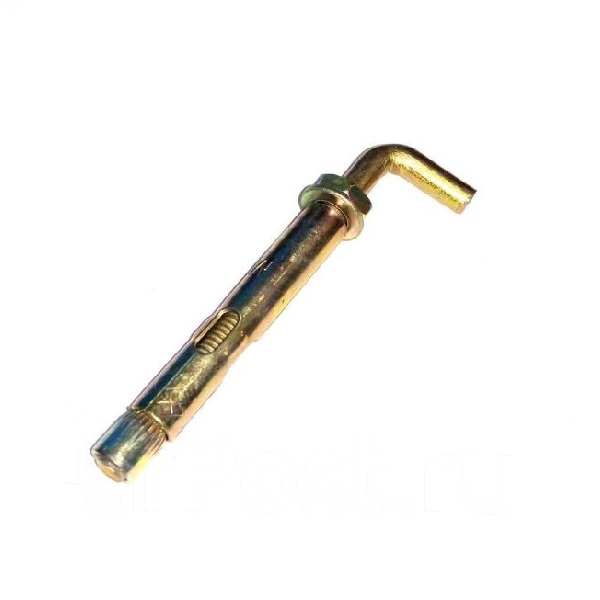

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента.

После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Анкерный болт. Где применяется.

Анкерный болт. Где применяется

Под анкерным крепежом следует понимать элемент, вводимый или вворачиваемый в основание. Он обеспечивает прочное соединение, может использоваться для удержания тяжелых конструкций, предметов. Применяется как в быту, так и для профессионального использования при строительстве. Анкерные болты от производителя компании «Русконнект» выдерживают вес кухонных шкафов, спортинвентаря, подвесные потолочные конструкции, тяжелые станки.

Что такое анкерный болт

В классическом понимании анкер – металлоконструкция комбинированного типа. В ней есть нераспорная часть, распорная и корпус. В качестве основы может использоваться гвоздь, болт, винт. Распорная часть может быть конусовидной, гильзовидной. Принцип работы заключается в том, что в месте расположения болта рабочая зона расширяется и происходит крепление анкера.

По сравнению с дюбелем анкер более надежен. Он выполняется из металла и предполагает большую нагрузку. В дюбеле есть мягкая ПВХ-часть, в которой удерживается крепеж, что не может быть рассчитано на большую нагрузку.

Как работает анкерный болт? Функционирует анкер благодаря трению, упору и замоноличиванию. В разных видах крепежей может использоваться один из указанных принципов или их комбинация.

Анкеры могут монтироваться в камень, бетон, листовые материалы (ДСП, гипсокартон). Бывают варианты, рассчитанные на земельные работы.

Виды анкеров

На выбор покупателей сегодня предлагаются анкерные болты гильзового, клиновидного типа, а также забивные, с гайками, крюками, кольцами, двухраспорные.

На нашем сайте можно заказать следующие варианты двухраспорных анкеров:

1. Кольцо. Может использоваться для пустотелых оснований. Рассчитан на удержание тяжеловесных конструкций;
2. Полукольцо. Используется при необходимости подвешивать тросы, канаты;
3. Классический двухраспорный. Есть 2 зоны расклинивания. Подходит для больших статических и динамических нагрузок.

Двухраспорные анкерные соединения используются для увеличения надежности крепления. В его конструкции применяется 2 гильзы разной длины. Меньшая конусовидной частью входит в большую с последующим распиранием нижней частью и закреплением. Окончание может иметь крюкообразным или скольцом.

Размеры и материал

Крепеж делится в соответствии с критерием:

• маленький: длина до 55 мм, диаметр 8 мм;
• средний: длина до 120 мм, диаметр до 12 мм;
• большой: длина до 220 мм, диаметр до 24 мм.

В качестве сырья для производства анкерных болтов может использоваться конструкционная сталь повышенной стойкости к коррозии, алюминиево-цинковые сплавы, есть пластиковые варианты.

Как закрепить анкерный болт

Перед началом работы по установке анкерных болтов необходимо проверить соответствие выбранного варианта планируемой нагрузке и условиям эксплуатации. Подбирается также длина, толщина изделия. Правильный подбор предотвратит риск разрушений, изгибов, коррозии. После этого можно отметить место установки, сделать отверстие длиной на 1,5-2 см длиннее стержня, прочистить его пылесосом, после чего закрутить анкер.

Преимущества анкеров от «Русконнект»

В зависимости от выбранного типа анкерных болтов, крепежи рассчитаны на выполнение определенных задач, производятся в соответствии с требованиями ГОСТ, просты в пользовании. Наши клиенты ценят удобство работы с нами, сравнительно низкую стоимость продукции и выгодные условия сотрудничества при покупке оптом и в розницу.

Как выбрать анкерные болты: Полное руководство для покупателя

Когда вы что-то соединяете с бетоном, это должно сохраняться в течение всего срока службы. Вот почему так важно правильно подобрать болты. При анкеровке конструктивных и неконструктивных элементов к бетону во время строительных работ вам понадобятся анкерные болты. Тем не менее, есть много вещей, которые следует учитывать при выборе правильного якоря для работы.

Перед тем, как приступить к анкеровке, вам необходимо больше узнать об основном материале, который вы будете сверлить. Некоторые анкеры предназначены для нового бетона, некоторые — для цемента, а третьи предназначены для удержания на бетоне тяжелых неструктурных нагрузок.

Выбор подходящего анкерного болта должен начинаться с понимания основного материала и конструкционного или неконструкционного материала, который вы будете анкеровать к основному материалу. Это руководство поможет вам задать правильные вопросы о базовом материале и неструктурном материале, который вы закрепляете в базовом материале, чтобы вы могли выполнить тщательную работу.

Типы анкерных болтов

Анкерные болты можно разделить на две основные категории: анкеры с изогнутыми стержнями и анкерные болты с головкой. То, как они обеспечивают устойчивость конструкции, важно для понимания того, какой анкерный болт следует использовать в вашем строительном проекте.

Анкерные болты с головкой

Существует несколько различных типов головок для анкерных болтов с головкой, включая болты с квадратной и шестигранной головкой. Плоские анкеры – это когда металлическая пластина приварена к каждой стороне болта, и они также считаются анкерными болтами с головкой.

Анкерные болты с головкой также подходят для придания единообразного вида проекту. Эти типы анкерных болтов используются, когда требуется эстетическое качество приспособления и когда вы не хотите, чтобы анкерные болты выступали на разную длину из установки, что может быть неприглядно.

Анкерные болты с изогнутыми стержнями

Анкерные болты с изогнутыми стержнями представляют собой стальные стержни с резьбой и крюками на конце, заделанные в кирпичную кладку. Они бывают двух основных категорий, которые имеют форму буквы J или буквы L.

Все допустимые значения напряжения для этих болтов составляют всего 20% от среднего значения 5 испытаний, проведенных на образцах. Это означает, что многие из них гораздо более надежны, чем рейтинг, указанный производителем анкерного болта.

Какие анкерные болты следует использовать?

При выборе размера и типа анкерного болта, который вы будете использовать для крепления чего-либо к бетону конструкции, необходимо учитывать множество факторов. Тем не менее, два наиболее важных аспекта работы, которые следует учитывать, — это размер отверстия для крепежных деталей и длина болта.

Длина крепежного элемента

Простая формула, используемая для определения длины наружного крепежного элемента, выполняется путем сложения толщины закрепляемого материала плюс минимальная глубина заделки для диаметра анкерного болта, плюс толщина для шайбы и гайки.

Если используется застежка с внутренней резьбой, формула, используемая для определения длины застежки, выполняется путем сложения количества витков анкера, толщины скрепляемого материала и толщины любых шайб, которые могут использоваться.

Размер отверстия в закрепляемом приспособлении

Отверстие в приспособлении может определять зазор, который необходимо просверлить в бетоне. В этом случае важно знать, что диаметр крепежа не будет соответствовать отверстиям приспособления. Это связано с тем, что рабочий конец анкерного болта не пройдет через отверстие, поэтому вам нужно уменьшить размер, чтобы весь болт мог пройти через отверстие в крепежном отверстии. Ниже приведена таблица диаметров анкерных болтов и отверстий для крепления, в которые они могут входить.

Диаметр анкера	Диаметр отверстия крепления.
1/4 ″	5/16 ″
5/16 ″	3/8 ″
3/8 З. ″	9/16″
5/8″	11/16″
3/4″	7/8″
7/8″	1″
1″	1-1/8″
1-1/4″	1-3/8″

Правильный выбор анкерного болта для цемента или бетона

Часто термины «цемент» и «бетон» взаимозаменяемы. Однако это два разных материала с разной прочностью на сжатие и причинами их использования. Бетон является более прочным из двух и используется при строительстве небоскребов, супермагистралей и плотин. Так что в следующий раз, когда вы увидите «цементовоз», помните, что это бетоновоз.

Как правило, цемент используется в качестве смеси в бетоне. Бетон представляет собой смесь пасты, состоящей из портландцемента и воды, а также заполнителей или мелких и крупных пород. Когда она затвердевает вокруг заполнителей, паста становится намного более надежной. Он становится каменной структурой, известной во всем мире как бетон. Бетон состоит из 8 % воздуха, 7–15 % цемента, 14–21 % воды и 60–75 % мелких и крупных заполнителей.

Сколько фунтов на квадратный дюйм бетона

PSI относится к прочности бетона на сжатие. Это важный показатель для понимания того, насколько безопасен ваш бетон. PSI можно рассчитать для бетона, залив влажную смесь в цилиндр. Затем бетонному цилиндру дают высохнуть. Сила, необходимая для разрушения высушенного цилиндра бетона, дает PSI или прочность бетона на сжатие.

Прочность бетона на сжатие покажет вам, насколько прочен бетон, когда он полностью высушен. Бетону обычно требуется до месяца, чтобы полностью высохнуть. Итак, если у вас есть бетон, рассчитанный на прочность на сжатие 3500 фунтов на квадратный дюйм, это прочность бетона после его высыхания в течение месяца.

Бетон имеет различные типы прочности для различных строительных проектов, для которых он может использоваться. Например, небольшие жилые проекты могут быть построены из бетона с прочностью на сжатие 3000 фунтов на квадратный дюйм. С другой стороны, более прочный бетон для крупных строительных проектов может иметь прочность на сжатие 10 000 фунтов на квадратный дюйм или более.

Кроме того, зная возраст бетона, можно получить информацию о том, какие анкерные болты следует использовать. Чем дольше бетон будет сохнуть, тем тверже и прочнее он станет. Помните, что через месяц бетон полностью затвердевает и становится очень твердым. В более твердом бетоне будет сложнее просверлить отверстие для анкера, и может быть сложнее закрепить анкер.

Общее правило состоит в том, что свинцовые крепежные детали не подходят для старого цемента. Например, анкерный болт из свинцового материала, такой как труднодоступный крепеж, не будет идеальным выбором для более старого бетона, потому что его свинцовый корпус не будет хорошо крепиться к бетону. Свинцовые крепежи следует использовать только в так называемом «свежем» бетоне или в бетоне, которому меньше месяца и, следовательно, он еще не застыл.

Как устроен бетон? (Толщина, арматура и т. д.)

Прежде чем покупать анкерные болты, важно, чтобы вы знали хотя бы несколько вещей о цементе, в котором вы будете сверлить и закреплять анкеры. Понимание состава бетона может помочь вам спланировать, какие анкерные болты использовать, а также как вы будете сверлить отверстия для установки анкеров.

Наиболее важной частью состава бетона, которую следует учитывать, является толщина и наличие армирования стальной арматурой. Скорее всего, если вы работаете над большой конструкцией, вы будете иметь дело с бетоном, армированным стальной арматурой.

Вы будете жевать стандартные биты, пытаясь просверлить стальную арматуру. Существуют отдельные сверла, которые могут справиться с работой по копанию стальной арматуры. Однако они дороги и требуют больше времени для сверления, чем стандартный бетон.

Изделия для сверления стальной арматуры, армированного бетона

Ударные или алмазные сверла

Многие сверла, которые вы найдете на рынке, имеют тенденцию быть дорогими. Сверло для стальной арматуры должно быть прочным, но оно не должно обходиться в кругленькую сумму. Хорошим вариантом является резак для арматуры Bosch RC2124 размером 3/4 дюйма на 12 дюймов SDS Plus. Он бывает разных размеров от 1 дюйма в диаметре до 9/16 дюйма в диаметре.

Сканирование перед сверлением

Другим вариантом является использование устройства, которое фактически сканирует бетон, чтобы определить, где находится арматурный стержень. Это поможет вам просверлить отверстия вокруг арматуры, а не сквозь нее. Сканирование перед сверлением — лучший вариант для анкеровки в бетон с помощью арматуры.

Достаточно ли толщины бетона для анкерных болтов?

Глубина, на которую анкерный болт должен надежно сесть, чтобы скрепить внешний слой с бетоном, называется «минимальной анкеровкой». Следует помнить простое правило: чем меньше диаметр болта, тем меньше должна быть глубина просверленного отверстия.

Конец, передающий сдвиг и напряжение через систему, не должен располагаться слишком близко к нижнему концу бетона, так как это может привести к разрушению и растрескиванию. Значения удерживания будут значительно снижены, чем ближе к нижней части бетона будет размещен анкер из-за созданного вами неподдерживаемого края.

Надлежащая глубина заделки

При анкеровке к кирпичной кладке общее правило заключается в том, что глубина заделки должна составлять не менее четырех диаметров болта или 2 дюйма (51 мм) в глубину, в зависимости от того, что больше.

Глубина заделки анкерных болтов с головкой определяется путем измерения поверхности кладки до несущей поверхности головки болта.

Глубина заделки анкерных болтов с изогнутыми стержнями определяется путем измерения расстояния от поверхности каменной кладки до поверхности, несущей вес на изогнутом конце минус диаметр одного болта.

Силы, действующие на всю систему каменной кладки зданий

Два основных типа сил, действующих на каменную конструкцию здания, — сдвиг и растяжение. Анкерные болты предназначены для передачи сдвига и напряжения от частей конструкции.

Сдвиг

Сдвиг — это сила нагрузки, направленной вбок на то, что нельзя сдвинуть (например, на бетонную конструкцию). Эти силы сделают одну из двух вещей; либо сила пробьет всю систему каменной кладки, вызвав отказ системы, либо кладка останется стоять.

Натяжение

Сила натяжения — это движение двух вещей, вызванное скольжением друг по другу. Другими словами, это сила, которая пытается сделать кладку и другие материалы длиннее.

Другие факторы, которые необходимо учитывать при выборе анкерных болтов

При выборе правильного анкерного болта для работы вам следует учитывать некоторые аспекты того, что вы будете закреплять на бетонной конструкции. Вы хотите, чтобы анкерные болты могли выдерживать напряжение нагрузки, не жертвуя стабильностью всей конструкции.

Кроме того, следует помнить о том, насколько тяжел прикрепляемый груз. Наконец, существуют разные анкерные болты, используемые для грузов, подпираемых над землей, по сравнению с теми, которые будут стоять на земле.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым местом в системе бетонных конструкций. С учетом этого нужно определить, какой диаметр анкера потребуется в зависимости от веса груза, который он должен удерживать. Для крепления тяжелых грузов к бетону следует использовать самые прочные и глубоко засаженные анкерные болты с наибольшим диаметром.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и большую нагрузку он может выдержать. Кроме того, наилучшее удерживающее значение наблюдается у глубоко заглубленных анкеров в очень твердый (предел прочности на сжатие) бетон. Таким образом, набор анкеров 1/2″ с минимальной заделкой 3,5 дюйма будет более прочным креплением, чем анкер 1/4″ с минимальной заделкой 1″.

Еще один момент, на который следует обратить внимание, это место крепления к бетону нагрузки, которую будут удерживать анкерные болты. Если груз крепится к стене сверху, необходимо использовать более прочные анкерные болты большего диаметра. Анкерные болты меньшего диаметра с меньшей глубиной заделки можно использовать для грузов, которые крепятся ребром, опирающимся на землю.

Нагрузки, прикрепленные к бетонному перекрытию

Нагрузки, прикрепленные к бетонному перекрытию, необходимо учитывать при выборе анкерных болтов для работы. Эти нагрузки известны как значения большой нагрузки, и в них необходимо учитывать еще несколько соображений, чем если бы нагрузка просто опиралась на землю. Самые прочные анкерные болты с самой глубокой посадкой и наибольшим диаметром должны использоваться для грузов, прикрепленных к бетонному перекрытию.

Верхние нагрузки Соображение № 1: Растяжение

Поскольку груз удерживается на месте на бетоне, вес натяжения направлен прямо вниз, создавая таким образом нагрузку на анкерные болты. L-образные анкеры хорошо работают в этих ситуациях для передачи напряжения от крепления к болту. Для проектов, в которых груз крепится к бетонному перекрытию, и особенно для тяжелых грузов, натяжение имеет первостепенное значение.

Воздушные нагрузки Рассмотрение № 2: Катастрофический отказ

Катастрофическое разрушение каменной кладки выходит за рамки растрескивания. Даже трещина будет ошибкой, которую необходимо перепроектировать. Но катастрофический отказ означает, что конструкция разваливается и может упасть на кого-нибудь, ранив или даже убив его!

Воздушные нагрузки Соображение №3: Срез

Когда груз прикреплен к стене, он находится под углом девяносто градусов к анкеру. Эта ситуация известна как ситуация поперечной нагрузки для бетонного крепежа. Значения сдвига для каждой конкретной работы зависят от диаметра анкера. Ситуации сдвигающей нагрузки не зависят от глубины заделки, если анкеры размещены на минимально необходимой глубине.

Прочие соображения относительно нагрузки, прикрепляемой к бетону

При выборе анкерного болта для выполняемой вами работы важно учитывать воздействие окружающей среды, которому должен будет противостоять груз, прикрепляемый к бетону. последовательная основа.

Это означает рассмотрение того, будет ли крепление груза находиться в среде, где будет происходить постоянная вибрация. Кроме того, это среда, которая должна меняться с течением времени, известная как ударная нагрузка. Наконец, это бетонное приспособление, которое должно быть постоянным?

Будет ли груз, прикрепляемый к бетону, находиться в вибрирующей среде?

Крепление, прикрепленное к бетону вибрирующими анкерными болтами, может вызвать дополнительные проблемы, которые необходимо учитывать перед установкой этих анкеров. Вентиляторы, конвейерные ленты или даже такие объекты, как вывески, которые могут развеваться на ветру, — все они должны рассматриваться как приспособления, которые будут постоянно вибрировать.

Поскольку механический анкерный болт передает сдвиг и растяжение за счет трения, если трение о стенку его отверстия исчезает из-за постоянной вибрации и износа, удерживающая способность может значительно снизиться. Решить эту проблему можно с помощью большого диаметра и более глубокой заделки.

Что такое ударная нагрузка?

Любая нагрузка, прикрепляемая к бетону в условиях ударной нагрузки, должна выдерживать изменения в течение определенного периода времени. Типичным примером ударной нагрузки может быть бампер на причале.

Поскольку механические анкеры могут обеспечивать удерживающую способность, основанную на трении болта о стенки отверстия, при нарушении трения удерживающая способность уменьшится. Ударная нагрузка может постепенно ослабить трение из-за шока использования с течением времени.

Рекомендации по окончательной обработке анкерных болтов

По мере того, как вы завершаете свой план по покупке подходящих анкерных болтов для вашей работы, есть еще несколько соображений, которые вы должны учитывать после завершения работы. Эти соображения включают в себя то, является ли это постоянным креплением к бетонной конструкции, если крепление необходимо отрегулировать с помощью выравнивания или шимминга, а также должна ли работа иметь «законченный» вид для эстетики.

Является ли приспособление постоянным?

Подавляющее большинство работ по установке анкерных болтов выполняются на постоянной основе. Однако иногда вам нужно будет прикрепить к бетону что-то, что будет снято в будущем. Примерами этого могут быть вещи, прикрепленные к заборам.

Выравнивание или выравнивание приспособления

Если приспособление необходимо выровнять или подогнать, убедитесь, что анкерный болт проходит с достаточным количеством ступеней, чтобы анкер мог перемещаться вверх и вниз. Для такой работы вам понадобится бетонный клиновой анкер. Одной из лучших конструкций клиновых анкеров для бетона является оцинкованный клиновой анкер CONFAST 1/2″ x 7″, который поставляется в коробке по 25 шт. 0003

Законченный эстетический вид

Анкерные болты спроектированы таким образом, что болт проходит через крепление. Длина проходящего через болт болта определяется тем, сколько раз он был затянут и как гайка была помещена в бетон до того, как болт был забит на место. Для законченного вида вам понадобится анкерный болт с однородной головкой. Анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из крепления и выглядят однородными, что придает законченный вид проекту. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкеры с крепежными винтами или вставные анкеры, чтобы добиться одинакового внешнего вида.

Заключение

Существует множество различных характеристик при выборе правильного анкерного болта для вашего проекта с бетоном. Вы должны подумать о типе и прочности бетона, размере и расположении приспособления, типе окружающей среды и желаемом виде готового проекта, которые следует учитывать при выборе правильного анкерного болта для работы.

Правильный размер и расстояние между анкерными болтами имеет решающее значение в любом структурном применении. По этой причине крайне важно ссылаться на структурные чертежи и спецификации здания или другой конструкции, если они у вас есть. Если нет, лучше всего проконсультироваться с инженером-строителем, который может сделать это для вас.

Ресурсы :

• https://www.cement.org/cement-concrete-applications/how-concrete-is-made
• https://www.nrmca.org/aboutconcrete/cips/35pr. pdf

Поделиться этой публикацией

Какой тип следует использовать?

Говорим ли мы о винтах, гвоздях или любом другом типе крепежа, в вашем распоряжении есть несколько различных типов. Каждый из них имеет определенный вариант использования и лучше всего работает для определенного приложения.

Анкерные болты для бетона ничем не отличаются. В зависимости от типа работы, которую вы выполняете с бетоном, ваш выбор анкеров может различаться.



Рассмотрим некоторые типы анкерных болтов для бетона, которые можно использовать. Но сначала мы определим, что на самом деле представляет собой бетонный анкерный болт.



Что такое бетонный анкерный болт?

Анкерные болты для бетона представляют собой тип крепежа, используемого для крепления как конструкционных, так и неконструкционных конструкций к бетону. В отличие от шурупов по бетону, которые подходят для легких конструкций, анкерные болты по бетону необходимы в ситуациях, когда требования к несущей способности намного выше.



Например, бетонные анкерные болты будут использоваться для крепления конструкции, такой как навес, к бетонной плите для обеспечения структурной целостности.



Типы анкерных болтов для бетона

Анкерные болты для бетона бывают различных типов и размеров. Хотя все анкерные болты для бетона работают одинаково, все они различаются по своим доступным функциям и способу крепления элементов к бетону.



Давайте рассмотрим некоторые из имеющихся в вашем распоряжении анкерных болтов для бетона.



Клиновые анкеры для бетона

Клиновые анкеры для бетона представляют собой анкеры, которые открываются и расширяются в основании при затягивании болта. Клиновые анкеры для бетона являются обычным выбором для приложений с более тяжелыми нагрузками, поскольку они являются одним из самых прочных типов анкерных болтов для бетона. Они также устойчивы к коррозии и просты в работе.



Лучше всего использовать для: Клиновые анкеры для бетона лучше всего использовать для более высоких нагрузок и тяжелых сдвиговых нагрузок.



Бетонные анкеры-втулки

Втулочные анкеры работают с помощью болта с резьбой, окруженного распорной втулкой, и системы шайб/гаек на другом конце. После того, как гайка на болте повернута, болт вытягивается через расширительную втулку и расширяется, чтобы прикрепить приспособление к бетону.



Лучше всего использовать для: Анкеры-гильзы для бетона универсальны и хорошо работают с бетоном, раствором, камнем и другими материалами.



Забивные анкеры для бетона

Забивные анкеры для бетона функционируют аналогично клиновым анкерам для бетона: расширяясь, чтобы создать сцепление внутри бетона.



Вставные анкеры вставляются в просверленное отверстие и подготавливаются с помощью установочного инструмента. Затем через приспособление вставляется болт в отверстие с анкером, чтобы закрепить приспособление.



Лучше всего использовать для: Забивные анкеры для бетона, как правило, лучше всего подходят для твердого бетона, и их следует избегать при использовании камня или раствора.



Бетонный анкер для лаг

В анкерах для лаг используется ребристая втулка, которая также слегка сужается. После вставления в просверленное отверстие стяжной винт входит в анкер и расширяет материал, прижимая его к сторонам бетонного основания и создавая фиксацию.



Анкеры для защитных экранов бывают как длинными, так и короткими, в зависимости от диаметра болта, который должен быть вставлен в сам анкер.



Лучше всего использовать для: Простое эмпирическое правило заключается в том, что длинные размеры лучше всего подходят для более мягких и менее плотных материалов, а короткие размеры лучше подходят для более твердых или плотных материалов.



Анкер для бетона с разъемным приводом

Анкер с разъемным приводом представляет собой цельный анкер с разъемным основанием, который расширяется и поддерживает внешнее давление на стенки отверстия при забивании. бетон. При использовании анкеров с разъемным приводом важно убедиться, что диаметр просверленного отверстия совпадает с размером основания самого анкера, чтобы обеспечить максимальную фиксацию.



Лучше всего использовать для: Анкеры для бетона с разъемным приводом лучше всего подходят для легких условий эксплуатации и подходят для бетона, блоков и кирпичных материалов.
