Купить Расширительные баки REFLEX по актуальным ценам можно в Москве и Московской области в случае самовывоза товара с нашего склада. Доставка осуществляется автотранспортными компаниями в любой регион России.

Немецкая компания Reflex является одним из лидеров по поставкам оборудования для систем отопления и водоснабжения. Некогда маленькая мастерская, расположенная на месте главного офиса компании в городе Ален в Вестфалии, является сегодня международной компанией и состоит из 18 независимых бизнес-подразделений. С 1989 года подразделение по производству систем отопления и водоснабжения является независимой частью Winkelmann Group. Reflex сегодня – это первоклассное немецкое качество продукции, самые современные производственные технологии, внимательное отношение к потребностям покупателей в сфере отопления и водоснабжения.

Подробнее. ..

Сортировка

Название +/-

артикул

Производитель

Цена товара

Показать40

артикул: 8218600

Кол-во:

артикул: 8213300

Кол-во:

артикул: 8214300

Кол-во:

артикул: 8215300

Кол-во:

артикул: 8218000

Кол-во:

артикул: 8218300

Кол-во:

артикул: 8218400

Кол-во:

артикул: 8218500

Кол-во:

артикул: 8001411

Кол-во:

артикул: 8240100

Кол-во:

артикул: 8001611

Кол-во:

артикул: 8250100

Кол-во:

артикул: 8260100

Кол-во:

артикул: 8270100

Кол-во:

артикул: 8001011

Кол-во:

артикул: 8230100

Кол-во:

артикул: 8001211

Кол-во:

артикул: 7306600

Кол-во:

артикул: 7302000

Кол-во:

артикул: 7303000

Кол-во:

артикул: 7306700

Кол-во:

артикул: 7304000

Кол-во:

артикул: 7306800

Кол-во:

артикул: 7303900

Кол-во:

артикул: 7306005

Кол-во:

артикул: 7306900

Кол-во:

артикул: 7306400

Кол-во:

артикул: 7301000

Кол-во:

артикул: 7306500

Кол-во:

артикул: 7613100

Кол-во:

артикул: 7611000

Кол-во:

Расширительные баки REFLEX для отопления и водоснабжения

В России продукция компании пользуется действительно высоким спросом. Особенно охотно российский покупатель приобретает:
– мембранные расширительные баки для систем отопления, моделей NG, N, G, S, F, C;
– гидроаккумуляторы для систем водоснабжения Refix моделей DD, DT, DE, DC, HW, WD.

Мембранные расширительные баки Reflex N, NG

Предназначены для установки в закрытых отопительных системах.
Серия N. Пожалуй, самые популярные модели расширительных баков малого размера в России. Снабжены несменной мембраной, которая зарекомендовала себя как чрезвычайно износостойкая, благодаря равномерному распределению нагрузки по всей ее поверхности.
Серия NG – сварная версия, по конструкции и функциональным возможностям ничем не отличающаяся от экспанзоматов серии N.

Особенности баков серий N, NG

• Снабжаются незаменяемой мембраной по DIN EN 13831. При температурных нагрузках на мембрану >70°С и ≤0°C необходимо установить предварительную емкость Reflex V
• Максимальное рабочее давление, бар: 6
• Рабочая температура, °С: до 120
• Максимальная допустимая рабочая температура мембраны, °С: 70
• Допустимая концентрация гликоля, %: до 50
• Резьбовое подсоединение
• Прочное эпоксидное покрытие
• На заводе заполнены азотом с предварительным давлением 1,5 бар (модели NG, N), 3 барa (модели S)
• Вид установки: подвесной (модели NG, N), на стойках (модели N 200-1000, S 300-600)
• Цвет бака: серый

Гидроаккумуляторы Reflex Refix DE

Экономичное решение для применения в системах питьевого водоснабжения, горячего водоснабжения, систем пожаротушения, промышленного водоснабжения. Являются непроточными и снабжены заменяемой мембраной (грушей) в моделях объемом 50 литров и более. Подходят для использования в системах водоснабжения с повышенными требованиями к коррозионной устойчивости, например в контурах циркуляции рассола в насосных установках.

Особенности баков сери DE

• Оборудованы мембраной в виде груши в соответствии с DIN EN 13831
• Снабжаются сменной мембраной, начиная с объема бака 50 литров
• Поверхности, контактирующие с водой, надежно защищены от коррозии
• Оснащаются манометром, начиная с диаметра бака 1000 мм
• Резьбовое присоединение до 1000 литров/Ø 740 мм
• Фланцевое присоединение от 1000 литров/Ø 1000 мм
• От 3000 до 10000 литров с верхним фланцем
• Прочное эпоксидное покрытие
• Заполнены азотом с предварительным давлением 4 бара в заводских условиях.
• Вид установки: подвесной (DE 8-33) или на стойках (DE 50-500)
• Рабочая температура, °С: до 70
• Рабочее давление, бар: до 10
• Цвет бака: синий

Необходимая герметичность и нужное давление является основным требованием для правильной работы водяных систем отопления, систем с солнечным коллектором, систем водоснабжения. Для этих целей и служат мембранные расширительные баки Reflex в качестве простого и недорогого решения. Они не зависят от электропитания и просты в эксплуатации. Мембрана внутри бака отделяет воду в системе от атмосферных газов, предотвращая их проникновение в воду или теплоноситель. Результатом является закрытая система, не подверженная коррозии и другим проблемам, связанных с наличием газов в жидкости.

Немного о терминах.

Что такое экспанзомат?
Экспанзомат – это устройство (он же расширительный бак), предназначенное для компенсации расширившегося при нагревании теплоносителя, используемого в системе отопления.
Для открытых систем (как правило, гравитационного типа) используются емкости в виде обычной металлической или пластиковой бочки без крышки. Для закрытых применяются специальные герметичные баки с эластичной диафрагмой (мембраной), монтирующиеся в удобном для размещения месте трубопровода.
Если экспанзомат не будет смонтирован, то расширяться жидкости (а вода при нагревании расширяется) будет некуда и она может повредить трубопровод, отопительные радиаторы или теплообменник котла.

Кроме этого, какой бы ни была герметичной система отопления, теплоноситель (а это чаще всего вода или смесь воды и антифриза) из нее все равно будет испаряться. Мембранный расширительный бак для отопления как раз и позволяет восполнить объем теплоносителя при помощи мембраны, деформирующейся при повышении давления и как бы “заталкивающей” теплоноситель обратно в систему при его охлаждении, сохраняя при этом необходимую герметичность в системе.

Кроме того, экспанзомат также выполняет следующие функции:

• защищает контур отопления от гидравлических ударов;
• могут применяться в системах водоснабжения;
• предотвращает протечки, которые могут появиться при скачках давления;
• обеспечивает долговечность всей системы;
• удаляет воздух из системы;
• обеспечивает высокую производительность отопительного котла;
• минимизирует испарение жидкости из системы;
• возможность работы как с водой, так и с антифризами.

Конструкция экспанзомата Reflex обычно представляет собой стальной, устойчивый к коррозии бак, в котором примерно посередине находится эластичная диафрагма. Присутствует и штуцер (для создания необходимого первоначального давления), клапан безопасности и патрубок подключения к системе отопления.
Диафрагма, в зависимости от модели, может быть заменяемой или незаменяемой. В первом случае, форма мембраны напоминает грушу, поэтому расширительные баки такого типа называют «баллонными». Ремонт и замена неисправной диафрагмы обычно производится через нижний фланец и не представляет из себя никакой сложности. В случае незаменяемой конструкции диафрагмы мембрана крепится непосредственно в корпусе бака, после чего бак герметизируется в заводских условиях, что делает невозможным ее замену.

Несомненным преимуществом расширительных баков Reflex с незаменяемой диафрагмой перед гидроаккумуляторами со сменной является их низкая стоимость.

---

Наши специалисты помогут Вам подобрать, а также смонтировать расширительный бак, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Расширительный бак для отопления повышенной надежности

Чем отличается хороший экспанзомат от некачественного

Расширительный бак для отопления (экспанзомат) представляет собой сварной герметичный резервуар. Качественная продукция внешне плохо отличима от дешевых подделок. Разве что сварные швы выполнены более аккуратно. Однако хороший расширительный бак для отопления имеет толстые стенки. А поэтому он значительно тяжелее своих китайских аналогов. Изнутри стенки обработаны антикоррозионным составом, а наружное эмалевое покрытие ровное и гладкое. Цвет расширительного бака для отопления обычно красный.

Синие гидробаки для системы водоснабжения не рассчитаны на высокие температуры. Поэтому в отопительной системе их использовать нельзя. Хотя устроены они абсолютно также.

Устройство расширительного бака для отопления

Через резьбовой патрубок расширительный бак подключается к системе отопления. С другой стороны корпуса есть ниппель. Через него едет подкачка  воздуха для создания необходимого уровня давления в воздушной камере.

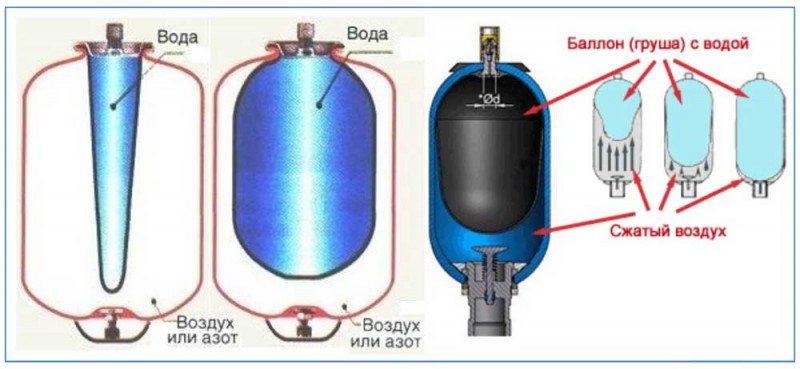

Внутри расширительного бака для отопления находится резиновая мембрана. Она изготавливается из эластичного материала с низкой диффузией.

В воздушной камере экспанзомата существует избыточное давление в пределах 1–1,5 атм. А мембрана герметично подключается к контуру отопления.

Итак, при нагреве происходит увеличение объема теплоносителя. За счет элластичности мембраны ее объём увеличивается. В это же время в воздушной камере возрастает давление за счет сжатия воздуха. А при остывании теплоносителя давление воздушной камеры возвращает мембрану в первоначальное состояние. В критической ситуации срабатывает предохранительный клапан. При этом излишки жидкости стравливаются, и система приходит в равновесие.

При окончании ресурса заменить мембрану не составляет труда. Это обеспечивается фланцевой конструкцией присоединения к баку.

Объем расширительного бака для отопления

Какой объем расширительного бака выбрать? Ведь цена на них прилично отличается. Разумеется, переплачивать за бак большего объема не хочется.

Формула расчета минимального объема расширительного бака для отопления (Vб) проста:

Vб = Vс × k / D, где

Vс — общий объем системы отопления.

k — коэффициент температурного расширения теплоносителя.

D — коэффициент эффективности расширительного бака. Он рассчитывется так:

D = (Qm – Qб) / (Qm + 1), где

Qm — порог допустимого давления в системе. Давление срабатывания предохранительного клапана в группе безопасности.

Qб — давление в воздушной камере расширительного бака (указано в паспорте, обычно от 1,0 до 1,5 атм.)

Купить надежный расширительный бак для отопления можно в нашем магазине. А наши инженеры помогут подобрать нужный объем.

Что такое расширительный бак?

Обзор тем:

Что такое расширительный бак?

Как работает расширительный бак?

Где находится расширительный бак?

Как установить расширительный бак

Что вызывает отказ расширительного бака?

Как долго должен работать расширительный бак?

Что такое расширительный бак?

Расширительные баки, также известные как расширительные баки, можно найти в большинстве бытовых систем отопления под давлением. Если у вас комбинированный котел, у вас будет расширительный бак. Этот сосуд содержит воздух и воду из системы центрального отопления, и его назначение – поддерживать нужный уровень давления в системе.

Существуют различные конструкции расширительных баков, но наиболее распространенной среди современных конструкций котлов является система баллонного типа. Эта конструкция состоит из цилиндра или диска, разделенного на две части тонким резиновым листом, известным как «диафрагма». Одна сторона заполнена водой из системы центрального отопления, а другая наполнена азотом. В расширительном баке также есть воздушный клапан, который позволяет сбрасывать и снова повышать давление в системе с течением времени.

Как работает расширительный бак?

При нагревании молекулы воды вибрируют и двигаются, в результате чего вода увеличивается в размерах. Это означает, что вода внутри котла будет расширяться вверх и, если ее не остановить, повысит давление в системе до опасного уровня. Чтобы противодействовать этому, воздух в расширительном баке сжимается, чтобы поглотить дополнительное давление и сохранить стабильность системы котла.

Расширительные баки должны работать в течение многих лет без какого-либо вмешательства, за исключением периодического слива и перезарядки по мере старения устройства. Однако со временем жесткая вода может повредить диафрагму и привести к ее выходу из строя, после чего потребуется ее замена.

Где находится расширительный бак?

Вполне вероятно, что Ваш расширительный бак находится внутри корпуса котла. Тем не менее, обязательно обратитесь к руководству по эксплуатации вашего котла, чтобы проверить это еще раз. Если у вас возникли проблемы с идентификацией сосуда или вам нужен совет по поиску замены, обратитесь к квалифицированному инженеру-теплотехнику.

Обратите внимание: в Великобритании потребителям запрещено обслуживать, обслуживать или постоянно регулировать газовое оборудование. По закону вам нужно будет попросить сертифицированного инженера по газовой безопасности снять кожух вашего котла.

Как установить расширительный бак

Только инженеры, зарегистрированные в Регистре газовой безопасности (GSR), имеют право устанавливать расширительный бак. Это связано с тем, что газовый прибор придется частично разобрать, при этом необходимо снять определенные части в зависимости от того, где находится резервуар. Всегда вызывайте инженера-теплотехника для установки нового расширительного бака.

Что вызывает отказ расширительного бака?

Расширительный бак может выйти из строя из-за ржавчины и последующей протечки воды, хотя в большинстве современных герметичных систем водяного отопления это маловероятно. Диафрагма со временем становится тоньше и перфорируется, что приводит к выходу из строя всей системы. Заправочный клапан Schraeder также может пропускать воздух и вызывать падение давления, если его не остановить.

Как долго должен работать расширительный бак?

Срок службы обычного резервуара составляет от 5 до 10 лет. Некоторые могут прослужить дольше, но со временем они изнашиваются и требуют замены.

Резюме

• Расширительные баки, также известные как расширительные баки, поддерживают стабильное давление в комбинированном котле, пока вода нагревается и охлаждается.
• Обычно они расположены внутри корпуса котла.
• Типичное давление, на которое должна быть установлена ​​котельная система, составляет 1 бар. Если вы обнаружите значительные колебания выше или ниже этого значения, вам следует провести тесты, чтобы увидеть, нет ли неисправности.
• Только инженеры-котельщики, зарегистрированные в GSR, имеют законное право проводить техническое обслуживание системы отопления. Всегда вызывайте профессионала, если вам нужно заменить или отремонтировать котельную систему.
• Срок службы расширительного бака составляет от 5 до 10 лет.

Назад в блог

Thrush Co. Inc | Расширительные баки | расширительный бак охлажденной воды

1. Домашний
2. Все категории
3. Принадлежности гидроники
4. Расширительные баки

Расширительные баки ОВКВ

Расширительные баки необходимы в замкнутом контуре системы отопления или кондиционирования воздуха с охлажденной водой для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения.

Расширительный или компрессионный бак надлежащего размера будет компенсировать расширение жидкости системы во время цикла нагрева или охлаждения, не позволяя системе превысить критические пределы давления в системе. Расширительный бак использует сжатый воздух для поддержания давления в системе, принимая и вытесняя изменяющийся объем воды по мере ее нагрева и охлаждения. Некоторые конструкции резервуаров включают диафрагму или камеру для изоляции расширенной воды от воздушной подушки, контролирующей давление. Когда вода расширяется, она удерживается в камере, предотвращая коррозию резервуара и возможность заболачивания. Воздушная подушка, контролирующая давление, предварительно заправлена ​​на заводе и может быть отрегулирована в полевых условиях в соответствии с критическими требованиями системы. Такая конструкция и работа расширительного бака такого типа позволяет проектировщику/специалисту уменьшить размер бака до 80%.

информация о продукте

Гидропневматические баки

Гидропневматический бак может выполнять несколько различных функций. В приложении с бустерным насосом он может подавать воду в систему в периоды отсутствия потока бустерного насоса или может подавать воду для замены нагрузки утечки. При использовании скважинной воды он может обеспечить желаемый объем воды, необходимый между давлением отключения насоса и давлением включения насоса. В спринклерном или ирригационном насосе бак может обеспечивать подушку для поддержания необходимого давления, чтобы жокей-насос не имел короткого цикла. В любом случае количество воды, которое бак должен будет подать в систему в течение любого заданного цикла, называется просадкой. Просадка должна быть определена для правильного размера гидропневматического бака.

информация о продукте

Тепловые расширительные баки

Терморасширительные баки предназначены для регулирования давления в системе питьевого водоснабжения. Водонагреватель здания или система водяного отопления обычно создают термически расширенную воду. Терморасширительный бак надлежащего размера будет вмещать этот дополнительный объем воды, образующийся в результате расширения во время цикла нагрева, и контролировать повышение давления в системе, не допуская достижения критических пределов давления. Бак использует сжатый воздух для поддержания давления в системе, принимая и вытесняя меняющийся объем воды по мере ее нагрева и охлаждения. Эти резервуары спроектированы с использованием гибкого бутилового барьера, который отделяет хранящуюся воду от захваченной воздушной подушки контроля давления. Этот барьер, сменная камера или фиксированная диафрагма, позволяет удерживать воду внутри камеры, предотвращая коррозию и потенциальное заболачивание. Терморасширительные баки спроектированы в соответствии со стандартами ASME, а также доступны в нестандартных исполнениях. Терморасширительные баки Wessels предлагаются в самом широком в отрасли диапазоне от 2 до 4000 галлонов и до 250 фунтов на квадратный дюйм.

Терморасширительные баки под давлением отличаются от расширительных баков из простой стали тем, что воздушная подушка отделена от жидкости системы гибкой камерой или диафрагмой. Предварительная заправка бака со стороны воздуха должна быть отрегулирована на месте, чтобы соответствовать давлению подачи в систему. По мере того, как вода в системе расширяется, мочевой пузырь раскрывается, толкая воздушную подушку, чтобы принять расширенную воду.

информация о продукте

Запасные и уравнительные резервуары

Ударные и уравнительные баки представляют собой предварительно заправленные гидропневматические баки со сменными баллонами ASME для коммерческих, промышленных, муниципальных и колодезных систем водоснабжения, чтобы эффективно контролировать гидравлический удар и гидроудар насоса при запуске/остановке. Сосуды изготавливаются на давление 250 фунтов на квадратный дюйм с большим соединением с системой водоснабжения, предназначенным для быстрого приема потенциально опасного гидростатического давления с минимальным перепадом давления. Вода находится в бутиловой камере.

информация о продукте

Компрессионные баки

Компрессионный бак использовался много лет и в некоторых системах работал очень хорошо. Использование простого стального расширительного бачка превращает систему в систему управления воздухом.
