Устанавливаем циркуляционный насос в систему отопления

В индивидуальном отоплении циркуляция производится за счет физических свойств теплой воды поднимающейся вверх. Чем сильнее греет котел, тем быстрее теплоноситель проходит цикл и производит обогрев помещения. Но в частных домах или квартирах с большой площадью это приводит к перерасходу энергетического источника (газ, электроэнергия, твердое топливо). Технически грамотным решением является установка насоса в систему отопления. Для этого важно выбрать подходящий циркуляционный насос, определить наилучшее место врезки, правильно установить и запустить устройство.

Разнообразие насосов

Виды циркуляционных насосов

Врезка устройства для принудительного отопления позволяет обеспечить быстрый обогрев всего помещения, независимо от того, как далеко от котла находятся батареи. Работа такого оборудования дает существенную экономию по расходу газа или другого источника нагрева жидкости. Сами насосы по внутренней конфигурации разделяются на два вида: «мокрого» и «сухого» типа.

Насосы «мокрого» типа устроены так, что при работе ротор и крыльчатка соприкасаются с водой. Жидкость служит одновременно смазкой и охлаждением для вращающихся элементов. Такое оборудование подойдет для частного дома, квартиры или загородного коттеджа. Оно рассчитано на теплотрассы небольшой протяженности, т.е. частного использования. КПД — 50%. Срок службы составляет 20 лет. Лучше приобрести устройство с латунным или нержавеющим корпусом.

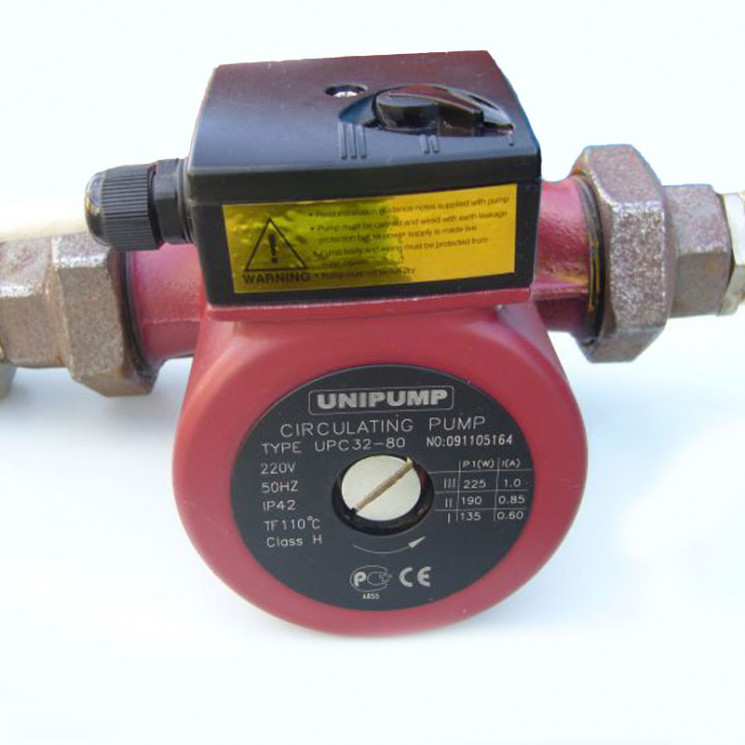

Насос с мокрым ротором

Насосы «сухого» типа имеют две внутренние камеры, разделенные уплотнителями. Соприкасание ротора и жидкости исключается. Смазка выполняется отдельно. Замена уплотнителей осуществляется раз в три года. Насосы отличаются повышенным КПД в 80%. Такие циркуляционные устройства монтируются в промышленные системы отопления и торговые центры. Ввиду более громкой работы их устанавливают в отдельных помещениях — котельных.

Насос с сухим ротором

Не стоит устанавливать слишком мощный агрегат — это дает лишний шум. Оптимальным будет установка оборудования, которое по параметрам теплопроводности имеет 15% дефицит от требуемой пропускной способности системы. Эти характеристики позволят полноценно использовать насос без перегрузок.

Вместо одного «сухого» можно установить параллельно несколько «мокрых» насосов. Это повышает рабочий потенциал.

Удобно в огромных домах, где кроме отопления есть теплый пол.

Схема установки

Система отопления с принудительной циркуляцией должна эффективно работать. Случается технически невозможным из-за отсутствия места установить насос рядом с котлом. К счастью, современные насосы разработаны с таким учетом, что их можно врезать в отопительный контур в любом месте. Крыльчатка, вращаясь, обеспечивает движение теплоносителя в системе.

Но стоит отметить, что подшипники и пластиковые детали агрегата «мокрого» типа постоянно соприкасаются с водой. Поэтому самой оптимальной схемой отопления с циркуляционным насосом будет врезка устройства на трубопровод обратной подачи воды в котел. Температура носителя на этом участке контура менее горячая. Следовательно, детали насоса будут подвергаться меньшему перегреву. Если отсутствует техническая возможность установки перед котлом, то можно выполнить монтаж на подаче. Рабочая температура деталей рассчитана на 110°C.

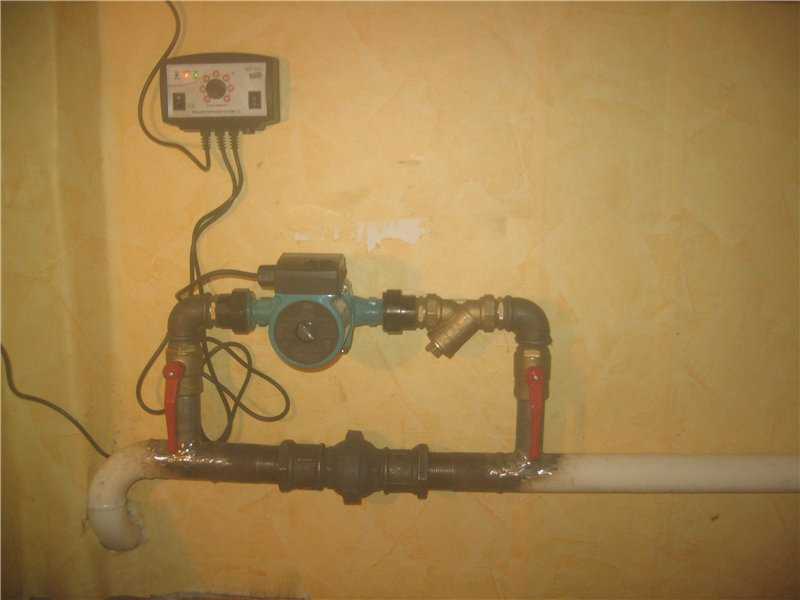

Схема врезки в подачу

 Важная роль байпаса

В схеме циркуляционного устройства обязательно должен присутствовать байпас. Это объясняется энергозависимостью насоса от электрического тока, при внезапном отключении которого, отопление должно продолжить работу естественным путем циркуляции. Байпас перекрывает подачу теплоносителя через насос и направляет воду по прямому каналу. Байпас изготавливается из двух трубных колен, ответвляющих поток из основного русла и трех шаровых кранов, регулирующих движение воды. Один кран перекрывает прямой трубопровод, два других крана отсекают или открывают путь к насосу. Пропускная способность кранов должна быть равна пропускной способности системы.

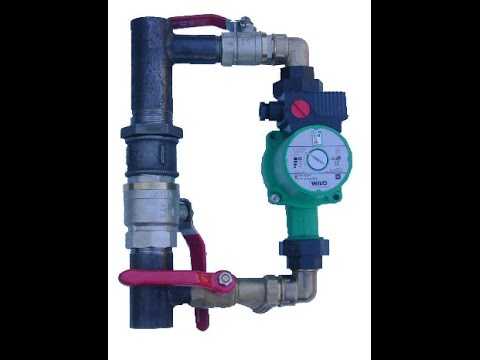

Байпас в сборе

Подобная схема практична и для ремонта циркуляционного насоса. Если потребуется что-то заменить или проверить в нем, система сможет работать без него естественным путем. Также в межсезонье можно экономить электроэнергию на работу насоса, запуская ненадолго отопление без него. На больших коллекторах байпас может состоять из двух насосов, работающих поочередно или вместе.

 Подготовительные работы

Как установить насос на отопление? При интеграции насоса в действующую систему отопления частного дома необходимо:

• Предварительно слить воду.
• Если трубопровод был в эксплуатации уже несколько лет, желательно промыть систему несколько раз для удаления ржавчины и налета.
• Перед насосом важно установить грязевик. Это, как правило, делается на байпасе. Фильтрация воды необходима для препятствия попадания абразивных частиц металла, песка или водяного налета в насос. Без грязевика данные элементы воздействуют на подшипники и крыльчатку, содействуя досрочному износу. Подойдет обычный фильтр грубой очистки. Емкость для оседания частиц важно установить направленной вниз. Это позволит оседать мусору и сохранять проходимость системы. На фильтре указано стрелочкой направление потока. Проигнорировав это и установив грязевик наоборот, придется чаще чистить емкость от осадка.

  Фильтр

• В запланированном месте вырезается участок трубы равный длине собранного насоса с байпасом. Важно отдельно собрать все элементы байпаса и затянуть гайки до готового положения. Так получится точный размер врезаемого сегмента. Это облегчит сварочные работы (ввиду подходящих зазоров) и ускорит процесс запаковки гидроизоляционными материалами соединений.

Монтаж изделия

Далее работы выполняются в следующей последовательности:

1. Вся конструкция в сборе прикладывается на место и происходит точечная фиксация сваркой патрубков байпаса. Затем насос снимается, чтобы защитить его от перегрева температурой сварочной дуги, передающейся через металл.
2. Происходит обварка стыков. Если место труднодоступное для обварки по кругу (трубопровод расположен вплотную к полу) применяется техника сварки через «окно», вырезанное в верхней части основной трубы. Через такое отверстие проваривается нижняя часть трубопровода, а боковые швы и «крышка» «окна» накладываются снаружи. Важна хорошая проплавка стыка, чтобы в месте перехода с внутреннего шва на наружный не появилась течь. Если врезка насоса происходит в вертикальную трубу и она расположена близко к стене, рекомендуется сделать смещение на стыке в 1,5 мм, чтобы образовалась «полочка» для наложения шва на труднодоступной стороне трубы. Если на основной магистрали уже имеется шаровой кран, врезку можно осуществить без вырезания участка трубы, а лишь за счет вваривания колен.
3. При установке важно соблюсти горизонтальное положение вала электродвигателя. Поскольку смазка ротора происходит за счет теплоносителя, перекос при установке приведет к образованию воздуха в отсеке насоса. Воздушные пробки будут препятствовать смазке и охлаждению внутренних элементов. Так можно спровоцировать раннюю поломку. На корпусе устройства имеется указатель направления потока, которому должна соответствовать установка.
4. Все резьбовые соединения необходимо защитить изоляционными материалами (фум, пакля, герметик). Между резьбами насоса обязательно устанавливаются прокладки.

   Герметизация паклей

5. Выполняется подключение электрической части.
6. Система отопления заполняется водой и выгоняется остаток воздуха через специальный спуск.
7. Розжиг котла и запуск циркуляции воды в устройстве.

Установка насоса для принудительной циркуляции теплоносителя дает хорошие результаты экономии источника энергии и более эффективную работу отопления. Монтаж устройства можно провести самостоятельно при наличии этой инструкции и необходимых инструментов. Если же что-то кажется трудным, то лучше пригласить специалистов.

Видео по теме

Читайте также:   Терморегуляторы для разных типов котлов

vashumnyidom.ru

Циркуляционный насос в системе отопления – его виды и установка

Для обогрева небольших частных домов в основном используется самотёчное отопление, то есть вода в трубах циркулирует самотёком. Но в домах большей площади (более 100 квадратных метров), а также в производственных помещениях, имеющих свою систему отопления, необходима установка циркулярного насоса. Монтаж агрегата поможет стабилизировать температурные показатели в частном доме, а также избежать появления воздушных пробок в трубах.

Для начала необходимо выбрать насос.

Размер и мощность агрегата рассчитывается, исходя из площади отапливаемого помещения. Следует помнить, что для отопления обычного жилого дома не нужен прибор большого размера и с запредельной мощностью. Такой агрегат создаёт много шума и пригоден только для отопления производственных помещений.

Мощность насоса определяется по совокупности таких параметров, как температура воды, уровень её напора, диаметр трубопровода, пропускная способность и производительность котла.

Виды циркуляционных насосов в системе отопления

Существует два вида циркулярных насосов: «мокрые» и «сухие».

В конструкции « сухого » насоса ротор никак не соприкасается с теплоносителем, его рабочая область отделена от двигателя специальными кольцами из нержавейки. При запуске насоса, кольца начинают вращение по направлению одно к другому и тоненькая водяная плёнка, которая находится между ними герметизирует соединение. Коэффициент полезного действия « сухого » насоса — 80%.

В свою очередь, « сухие » агрегаты подразделяются:

• Блочные. Теплоноситель поступает по направлению оси, выводится с противоположной стороны;
• горизонтальные. Электродвигатель крепится горизонтально, всасывающий патрубок расположен на передней части вала, нагнетательный — на корпусе прибора;
• вертикальные. Патрубки располагаются на одной оси, двигатель — вертикально.

Работа « сухого » прибора часто вызывает сильную запылённость частного дома, при этом частички пыли повреждают поверхность уплотнительных колец, что, в свою очередь, приводит к разгерметизации насоса. Детали такого прибора нуждаются в постоянной смазке.

Слишком шумные « сухие » агрегаты устанавливаются, как правило, на крупных предприятиях, производственных цехах либо в отдельной комнате с хорошей звукоизоляцией.

А вот насосы, работающие в воде, чаще используются для отопления загородных жилых домов.

В отличие от « сухих » насосов, в « мокрых » ротор и крыльчатка полностью погружены в воду, которая одновременно является и смазкой и охладителем. Такие агрегаты менее шумные и не требуют особого ухода. Недостатком « мокрого » насоса является низкий коэффициент полезного действия — всего 50%, но этого КПД вполне достаточно для небольших отопительных систем.

Для обеспечения герметичности части двигателя, находящейся под напряжением, статор и ротор разделяются специальным « стаканом » из нержавеющей стали. Ротор такого насоса, как правило, керамический, корпус — латунный или бронзовый.

Устройство и принцип работы циркулярного насоса

Агрегат состоит из стального корпуса, к которому прикручен ротор или мотор, на валу двигателя крепится крыльчатка, способствующая выбросу воды в систему отопления.

Прибор, установленный в отопительную систему, втягивает воду и сбрасывает её в трубопровод при помощи крыльчатки. Создаваемый работающим агрегатом напор должен с лёгкостью справляться с гидравлическим сопротивлением радиатора, трубопровода и других деталей системы отопления.

Для установки насоса применяется два типа схем:

• Однотрубная. Для такой схемы характерны небольшие температурные перепады и постоянный расход теплоносителя;
• Двухтрубная схема установки характеризуется высоким перепадом температур и переменным расходом теплоносителя.

Перед началом монтажных работ следует тщательно изучить инструкцию и схему подключения. Так как отопительная система нуждается в периодическом обслуживании, важно обеспечить к ней постоянный доступ.

Этапы установки

После покупки циркуляционного прибора определяется место его монтажа. Специалисты рекомендуют устанавливать циркуляционный агрегат перед котлом, на обратке. Объясняется это тем, что в верхней части котла со временем собирается воздух, и насос, установленный на подаче, будет вытягивать его из котла, что может привести к образованию вакуума. Если же прибор поставить перед котлом, то вода будет вталкиваться в него и, соответственно исключается появление воздушных пробок. Кроме того, такая установка насоса обеспечит его работу при более низких температурах, что значительно увеличивает срок эксплуатации прибора.

Для начала необходимо слить воду из системы отопления и произвести очистку трубопровода. Затем согласно схеме устанавливается насос и функциональная цепочка из арматуры.

После определения места монтажа, выполняется обвод (байпас). Это обеспечит бесперебойную работу отопительной системы в случае отключения электричества или поломки циркуляционного агрегата. Следует помнить, что диаметр трубы основного трубопровода должен быть больше диаметра трубы байпаса.

После того как обвод будет готов, приступают к монтажу насоса.

Для повышения производительности агрегата вал электродвигателя устанавливается строго горизонтально, клеммная коробка находится сверху. При монтаже двигательного вала следует обеспечить свободный поворот коробки по оси. Открытая система отопления предусматривает также установку расширительного бачка.

Установка циркуляционного насоса в системе отопления предусматривает монтаж шаровых кранов, необходимых для дальнейшего обслуживания агрегата.

Сверху обводной трубы монтируется специальный клапан (автоматический или ручной), необходимый для периодического выведения из системы скопившегося воздуха.

Для защиты деталей агрегата от пыли и других твёрдых частиц, способных нанести значительный вред прибору, устанавливается специальный фильтр в системе отопления.

В область входа и выхода насоса следует вмонтировать запорную арматуру, чтобы исключить произвольный проток воды в системе.

В целях повышения производительности системы, углы соединения обрабатываются герметиком.

Система отопления заполняется теплоносителем, лишний воздух из трубопровода удаляется при помощи центрального винта. Следует помнить, что воздух из системы выводится перед каждым запуском агрегата.

Количество необходимых циркулярных насосов определяется длиной трубопровода. Так, если длина трубы не превышает 80 м, вполне достаточно одного циркуляционного агрегата, более длинная тепловая магистраль потребует установки нескольких приборов в одну отопительную систему.

Причины выхода циркуляционного насоса системы отопления из строя

• Неправильная установка подводки кабеля или клеммного модуля.
• Некачественная очистка отопительной системы от пыли и других твёрдых частиц.
• Несвоевременное проведение процедуры развоздушивания.
• Неправильная установка циркуляционного прибора.

Во избежание скопления воздуха в системе отопления, вал электродвигателя должен располагаться строго по горизонтали.

Ремонт отопительного оборудования требует специальных знаний и навыков, поэтому устранение всех возможных неполадок лучше доверить профессионалам.

Для облегчения процедуры установки насоса в систему отопления и во избежание необходимости поиска нежных креплений и соединений, постарайтесь найти в магазине уже готовый прибор с подобранными резьбами.

На сегодняшний день отопительные системы со встроенным насосом являются самыми эффективными. Здесь принимается во внимание не только качество подачи тепла на всю площадь отапливаемого помещения, но и высокий коэффициент полезного действия работы системы в целом.

• Автор: Дмитрий Сергеевич Кириллов

kotel.guru

Где установить циркуляционный насос: модернизируем отопительную систему

Самая распространенная проблема, с которой приходится сталкиваться владельцам загородных домов в холодное время года, – неравномерное распределение тепла в отопительной системе. Естественной циркуляции горячей воды в контуре зачастую бывает недостаточно: жидкость в котле достигает точки кипения, а батареи в дальних помещениях остаются едва теплыми. Модернизировать существующую систему не так сложно – нужно лишь устроить принудительный водообмен с помощью специального оборудования. Но где устанавливать циркуляционный насос, чтобы он работал максимально эффективно?

Правильная и неправильная установка циркуляционного насоса

Функции циркуляционного насоса

Начнем с того, что улучшить ситуацию с отоплением частного дома можно двумя способами – установкой труб большего диаметра либо монтажом насоса. Первый вариант используется крайне редко, поскольку предполагает полную переделку системы. Его можно рассматривать лишь при строительстве нового дома, да и то найдется мало желающих тратить финансы на дорогостоящую сеть. Гораздо проще и дешевле оборудовать новую или существующую систему циркуляционным насосом.

Что дает врезка агрегата:

• Уменьшается инерционность системы, в результате чего дом прогревается гораздо быстрее.
• Выравнивается температура труб и радиаторов, находящихся в разной удаленности от котла.
• Нивелируется влияние контруклона, исчезнет проблема воздушных пробок.

Важно! Не стоит проектировать отопительную систему, рассчитанную только на принудительную циркуляцию. Длительное отключение электроэнергии приведет к тому, что теплоноситель перегреется.

Схема подключения циркуляционного насос

Расположение насоса в контуре

Общие рекомендации

В каком месте установить циркуляционный насос? Формально современное оборудование равно хорошо работает на любой части контура – и на подаче, и на обратке. Однако лучше учесть определенные нюансы:

• Высокая температура снижает ресурс подшипников и пластиковых элементов прибора, поэтому лучше врезать его на обратной трубе (перед котлом).
• Расширительный бачок нужно монтировать на участке трубы с однородным потоком воды, а насос неизбежно добавит турбулентности. По этой причине оборудование рекомендуется ставить перед котлом, но после расширителя.

Важно! Прежде чем устанавливать циркуляционный насос, убедитесь, что он способен работать с кипящей водой.

• Для облегчения монтажа лучше приобретать прибор с разъемной резьбой. В противном случае придется подбирать переходники.

Кроме всего прочего, вам понадобится фильтр глубокой очистки, обратный клапан, запорная арматура, байпас, набор гаечных ключей и заводская инструкция по установке насоса.

Для чего нужен байпас

Куда установить циркуляционный насос, чтобы он не помешал естественному водообмену? Для гравитационной отопительной системы характерны минимальные перепады между подающим и обратным трубопроводом, а для оптимальной скорости необходимо минимальное гидравлическое сопротивление. Ухудшить ситуацию могут любые повороты и изгибы контура, запорная арматура и уменьшение просвета трубы.

Важно! Для автономной системы отопления подходят только современные шаровые вентили, полностью открывающие просвет в рабочем состоянии.

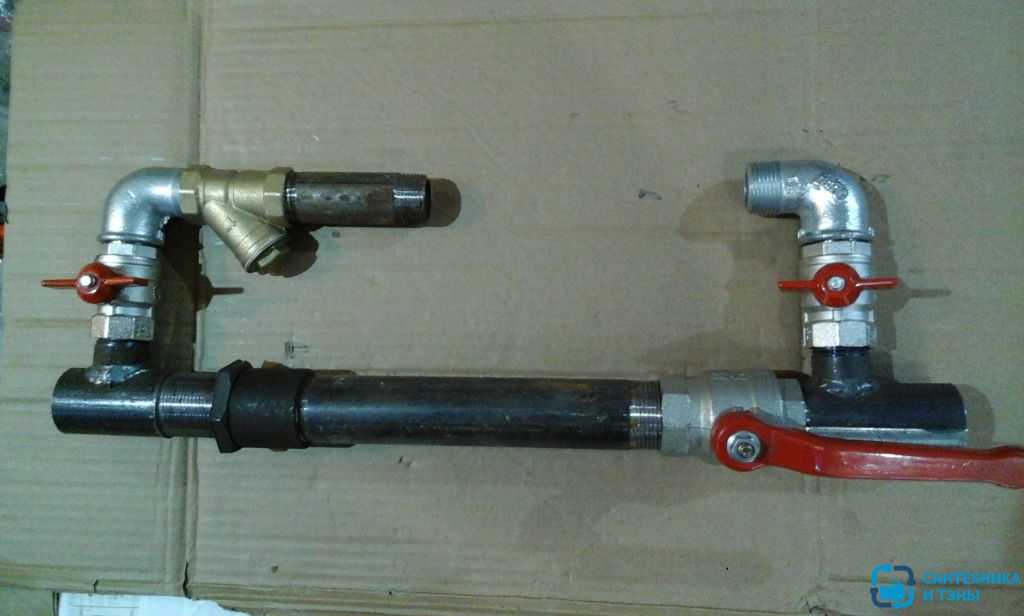

Можно приобрести готовый байпас в магазине

Байпас – отрезок трубы, установленный между прямой и обратной проводкой – служит как раз для того, чтобы уменьшить негативное влияние циркуляционного насоса на гидравлическое сопротивление. Оборудование врезается по следующей схеме:

• Насос устанавливается параллельно основному контуру, при этом диаметр трубы байпаса должен быть меньше диаметра основной трубы.
• Между врезками монтируют вентиль, который должен закрывать основной контур. В противном случае оборудование будет перегонять воду между врезками, не направляя ее в систему.
• По обе стороны прибора устанавливают защитные вентили. Они позволяют отсечь неработающее устройство и демонтировать его в случае необходимости.
• На байпасе обязательно должен быть установлен обратный шариковый клапан – при отключении электричества он переведет систему на естественную циркуляцию.

Важно! Если естественная циркуляция не предусмотрена, необходимо установить циркуляционный насос с источником бесперебойного питания. Это могут быть внешние аккумуляторы, запитанные от резервного источника.

Монтаж насоса в старой системе отопления

Старая отопительная система с естественной циркуляцией рано или поздно начинает «саботировать» свои обязанности. В трубах появляется ржавчина, накипь и шлам, которые уменьшают их просвет и не дают горячей воде двигаться по заданному контуру. Прежде чем устанавливать циркуляционный насос, необходимо провести реанимационные мероприятия:

• Замените старый расширительный бак на мембранную модель. Таким образом вы предотвратите дальнейшую коррозию и сможете снизить теплопотери.
• Закрытый расширительный бачок нужно оборудовать предохранительным клапаном, который сбросит аварийное давление при перегреве системы.
• Основательно промойте весь трубопровод, подключив его через шланги к водопроводу. Не жалейте времени и сил – нужно вымыть как можно больше ржавчины и шлама.

Профессиональная промывка системы отопления

Важно! Если ваша отопительная система работает на твердотопливном котле, устанавливать циркуляционный насос лучше на обратку, чтобы он не перегревался от слишком высокой температуры.

Чтобы проверить правильность установки оборудования и оценить его работоспособность, систему наполняют водой. Центральный винт на корпусе аппарата открывают, чтобы удалить воздушные пробки. Как только появится вода, насос можно запускать.

Провести монтажные работы можно и самостоятельно, если вы обладаете достаточными знаниями и уверены в том, что сможете применить правильную схему установки. Если же у вас возникли сомнения, обратитесь к специалистам. Лучше потратить небольшую сумму денег на вызов монтажника, чем ликвидировать последствия самодеятельности в лютые морозы.

Видео: установка циркуляционного насоса

teploguru.ru

---

Смотрите также

• Водопровод в бане зимой без отопления
• Расчет теплоотдачи радиатора батарей отопления
• Ремонт систем отопления зданий
• Стояки отопления в многоквартирном доме чья собственность
• Этиленгликоль для систем отопления
• Газовый котел комбинированный для отопления частного дома
• Теплоносители для систем отопления
• Чугунные котлы отопления на твердом топливе
• Батареи отопления как закрыть
• Котлы отопления длительного горения на угле
• Сварочные работы по отоплению

Установка насоса на отопление: как правильно и без ошибок установить

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий. Выбрать можно любой из методов подсоединения:

• через устройство дифференциального автомата;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Требования по монтажу оборудования

В системе с циркуляционным насосом обязательно должен быть установлен расширительный бак закрытого типа

Для длительной и надёжной работы системы принудительной подачи теплоносителя надо правильно выполнить монтаж циркуляционного насоса и элементов его обвязки.

1. В системе должен быть установлен расширительный бак, который соединяют с обратным трубопроводом.
2. Для того чтобы предотвратить образование воздушных пробок внутри насоса, вал его двигателя надо располагать в горизонтальной плоскости. В противном случае возможно ухудшение охлаждения и смазки движущихся частей агрегата, вследствие чего он может выйти из строя.
3. Перед насосом обязательно надо установить фильтр грубой очистки. Его использование способствует увеличению срока службы оборудования благодаря фильтрации теплоносителя от абразивных частиц, неизбежно появляющихся во время работы отопительной системы.

При монтаже фильтра-грязевика своими руками обязательно соблюдайте направление движения жидкости. Рекомендуется устанавливать защитный элемент пробкой вниз. Так он не будет создавать дополнительного сопротивления движению теплоносителя, а кроме того, облегчается его очистка от грязи.

Применение фильтра грубой очистки сбережёт лопасти насоса от преждевременного износа

Особенности установки насоса в системе с естественной циркуляцией теплоносителя

Для того чтобы обеспечить работоспособность отопления при отключении электричества, необходимо создать минимальное гидравлическое сопротивление на всех участках контура.

Нормальному движению теплового агента препятствуют любые повороты и перепады высот магистрали, сопротивление запорного оборудования и уменьшение сечения трубопровода.

Поэтому при монтаже циркуляционного насоса соблюдают следующие требования:

• врезку выполняют без размыкания основного контура, в параллель ему. Необходимый диаметр трубопровода должен быть не менее 32 мм, а сечение труб для подключения насоса – на четверть меньше;
• перед помпой и после неё устанавливают запорную арматуру, чтобы при неисправности оборудования можно было его демонтировать без необходимости сброса теплоносителя;
• на участке между врезками насоса монтируют шаровой кран, который перекрывают во время принудительной подачи теплоносителя. В противном случае он будет циркулировать по малому кругу, между местами врезки помпы.

Правильное расположение элементов обвязки циркуляционного насоса

Автоматизировать процесс переключения при отсутствии электричества поможет обратный клапан, установленный вместо шарового вентиля. Так называемый байпас будет закрыт до тех пор, пока насос не выключится и давление перед клапаном не превысит усилие рабочей пружины.

Недостатком пружинных обратных клапанов является дополнительное сопротивление потоку жидкости, поэтому лучшим решением будет монтаж устройства шарикового типа.

Установкой обратного клапана можно автоматизировать работу байпаса

Популярные производители

Вопрос, как выбрать, затрагивает не только технические характеристики прибора. Чаще всего под ним потребители понимают марку или производителя. Современный рынок предлагает достаточно широкий ассортимент. Здесь и зарубежные аналоги, и отечественные. Вот только несколько моделей.

Итальянский насос Aquario

Его модель AC204-130 одна из самых популярных. Используют для небольших частных домов. Его мощность – 2,4 м³/ч, напор до 3 м, потребляемая мощность 0,64 кВт, вес 3,4 кг.

Соединение фланцевое, имеет три скоростных режима.

Итальянский прибор DAB VA-VB-VD

У него широкий диапазон технических характеристик: напор до 6 м при мощности от 0,5 до 3,3 м³/ч.

Этот образец снабжен специальным тепловым реле, который отключает насос, если тот начинает перегреваться. Многие специалисты советуют выбрать именно эту модель.

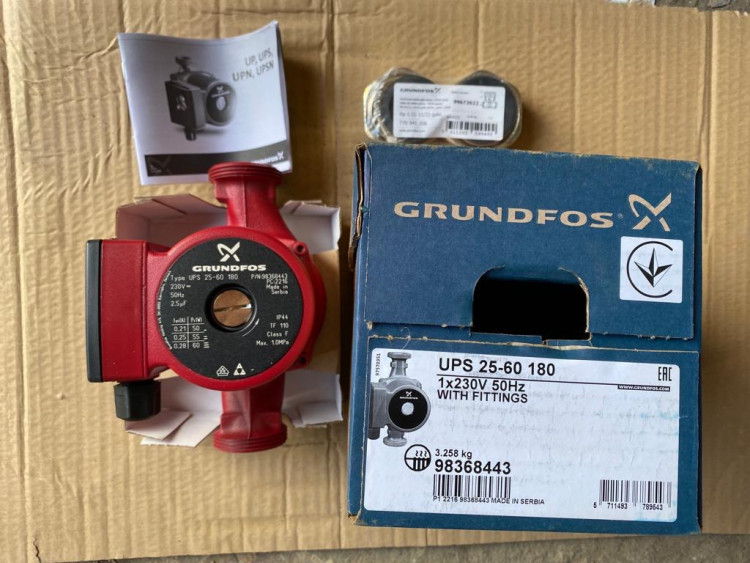

Grundfos

Датская компания Grundfos предлагает насосы пяти модификаций. В России большую популярность завоевала модель UPS, как самая экономичная в плане потребления электроэнергии (0,55 кВт).

При этом ее напор 3 м, и объем перекачиваемого теплоносителя 3 м³/ч.

Российские модели

Из отечественных производителей необходимо выделить насосы марки «Хозяин» из Подольска и «Циркуль» от компании «Джилекс». Несколько технических характеристик:

• Хозяин 4.25.180 – напор 4,2 м, мощность 3 м³/ч;

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева.

В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность.

Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания.

Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет.

Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно.

Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C.

Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла.

Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении.

Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу.

Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления.

Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами.

При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов.

Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Ставлю насос на обратку, и только так, почему не на подачу?

Ставлю насос на обратку, и только так

Споров о том, куда ставить циркуляционный насос, на обратку или подачу, счесть, не перечесть. Однако не все монтажники систем отопления приходят к единому мнению в этом вопросе.

Одни наотрез отказываются устанавливать насосы на подачу, из-за того, что там все время присутствуют большие температуры. Другие же, наоборот, говорят, что нынешним насосам все равно, и они способны нормально выдержать температуру свыше 100 градусов.

Так и есть, но не обойтись без некоторых моментов. Почему опытные мастера предпочитают устанавливать насосы именно на обратке отопления, а не на подаче?

Куда лучше ставить циркуляционный насос

В принципе большой разницы нет, главное чтобы насос не воздушился в процессе работы и был установлен правильно. Однако это за одним небольшим исключением, если насос устанавливается для газового или электрического котла.

При установке циркуляционного насоса для работы твердотопливного котла, ставить его нужно именно на обратке. Почему так? Всё очень просто, и если по какой-то причине твердотопливный котел закипит, насос, установленный на обратке, продолжит свою работу после возобновления электричества.

Закипеть котел на дровах может по одной простой причине, когда пропадёт электричество. При этом если насос будет установлен на подаче, то вероятнее всего в него попадёт пар, а сам насос выйдет из строя. Поэтому при монтаже твердотопливного котла отопления, насос нужно ставить всегда на обратке, а не на подаче.

Разница температур на обратке и подаче

Кто бы что ни говорил, но на обратке температура воды всегда ниже, минимум на 20 градусов. Вроде бы и не существенный перепад, но для насоса это важно, будет он работать при 80 или при целых 100 градусах.

Поэтому многие мастера склоняются всё-таки к установке насосов на обратке, именно по этой причине. Нужно оговориться и сказать, что насос выдержит температуру в 100 градусов, но вот вопрос, сколько он проработает, и через какое время выйдет из строя.

Какое положение насоса считается правильным

Циркуляционный насос может быть установлен в любом положении, главное соблюсти два основных условия: вал насоса размещается только горизонтально, к насосу должен быть свободный подход для обслуживания. То же самое касается и клеммной колодки насоса, её можно разместить вверх и сбоку, но никак не внизу.

Всё дело в том, что даже маломальская протечка или скопление конденсата, может привести в таком случае к короткому замыканию. Поэтому от установки насоса клеммной коробкой вниз, лучше всего отказаться.

Ну и последнее, насос нужно устанавливать по направлению потока теплоносителя в системе отопления. Для этого на корпусе насоса имеется стрелочка, которая указывает, куда именно циркуляционный насос будет толкать воду или антифриз.

Если в системе отопления установлено два отопительных котла, и каждый из них со своим насосом, то обязательно нужно разделять насосы обратными клапанами.

Установка циркуляционного насоса в системе отопления пошагово

Чтобы оборудовать магистраль с естественным или принудительным движением теплоносителя потребуется установка циркуляционного насоса, ведь без него рассчитывать на равномерный прогрев радиаторов нельзя.

Задача хотя и не самая сложная, но некоторые нюансы следует учесть еще задолго до произведения манипуляций.

Сначала хочу разобрать для чего нужно такое оборудование, после чего подробно опишу установку в разных схемах подключения.

Интересующимся людям пригодится информация, касающаяся монтажа агрегата, ее приведу пошагово.

Не менее важно правильно установить циркуляционный насос в систему отопления и подключить к сети, чтобы обеспечить максимальную безопасность всех проживающих в доме.

В конце статьи будут не только советы экспертов, по поводу рекомендуемой скорости работы, но и список лучших производителей продукции.

Для чего нужен насос в системе отопления

Благодаря устройству можно организовать передвижение теплоносителя в системе без изменения давления. Правильно установленное приспособление способно помочь каждому хозяину улучшить эффективность обогрева помещений, благодаря быстрому передвижению жидкой среды радиаторы будут равномерно отдавать тепло.

В гравитационных магистралях элемент способен повысить тепловую мощность приборов, а принудительные варианты исполнения без него работать не смогут.

Оборудование с сухим ротором может похвастаться высокими показателями КПД в 80%, но потребуется организация регулярного технического обслуживания. Модели с мокрым ротором функционируют бесшумно, а срок службы достигает 10 лет безотказной работы. Но КПД не будет настолько хорошим, его показатели колеблются в пределах 50-60%.

Схемы установки в системах различных типов

• Поскольку система с принудительным движением теплоносителя неспособна функционировать без дополнительного оборудования к его монтажу в такой схеме установки циркуляционного насоса, нужно отнестись с особой внимательностью, чтобы зимой не возникли проблемы, которые приведут к остыванию приборов отопления.
• Элемент устанавливается в разрыв трубы на подачу или обратку. Без сетчатого фильтра-грязевика не обойтись, его монтируют перед агрегатом, во время периодической чистки можно заметить обильные скопления таких неприятных элементов как:

1. Песок.
2. Абразивные частицы.
3. Коррозия.
4. Металлическая стружка.

Если не использовать фильтр от грязи, то со временем мотор может заклинить, произойдет замыкание и обмотка обязательно сгорит, что приведет центробежный насос в негодность. Приспособление с двух сторон оснащают шаровыми кранами, чтобы в случае поломки или диагностики не пришлось сливать всю систему.

Если магистраль предполагает естественное передвижение теплоносителя, то установку циркуляционного насоса на отопление необходимо выполнить по-другому. Без байпаса в подобной ситуации не обойтись, он нужен, чтобы обеспечить качественное функционирование отопления, как с насосом, так и без агрегата.

На этом элементе конструкции зачастую достаточно одного крана, благодаря ему установленный байпас можно отсечь и магистраль будет работать в принудительном режиме за счет оборудования. Фильтр-грязевик монтируется в обязательном порядке, так же как и шаровые краны для беспроблемного извлечения в случае поломки.

Куда монтировать циркуляционный насос для отопления: на подачу или на обратку

Мнения по поводу места установки у разных мастеров отличаются, хотя ответ на этот вопрос остается за хозяином постройки, я хочу дать совет лично от себя. Лучше оснащать обратную магистраль системы отопления циркуляционным насосом, приведу доводы списком:

1. Решая, как правильно подключить устройство новички забывают, что на подаче агрегату будет намного тяжелее работать, это обусловлено меньшим наличием воды.
2. В обратной магистрали давление будет выше, это доказано многими проверками, хотя перепады не большие и насос с ними справляется.
3. При обдумывании вопроса, как установить циркуляционный насос на отопление с помощью подачи нужно знать, что оборудование быстрее выйдет из строя, всему виной высокие температуры, влиянию которых будет поддаваться прибор. Насос на обратке заметно меньше греется, что можно назвать благоприятной средой для большинства мелких деталей.

Решать, где устанавливать циркуляционный насоса в системе хозяин должен самостоятельно, приведенные советы помогут тщательно разобраться в ситуации и избежать фатальных ошибок во время эксплуатации.

Установка циркуляционного насоса в систему отопления пошагово

Прежде чем приступать к реализации задуманного, потребуется подготовить инструмент, набор ключей не всегда сможет удовлетворить потребности мастера. Опытные специалисты отдают предпочтение разводному и газовому ключам, с ними работать намного комфортнее. Для уплотнения резьбы также понадобится пакля изо льна, ФУМ ленту для этих целей редко используют, и специальная паста.

Следующий шаг оснащения двухконтурного газового котла очень важен, перед капитальной сборкой лучше скрутить конструкцию на сухую, чтобы удостовериться в качестве составляющих и их наличии. На этом этапе проверяется расположение ротора, нужно добиться горизонтального положения, в противном случае проблем в работе не избежать.

На корпусе есть направляющая стрелка, на этот элемент нужно постоянно обращать внимание, теплоноситель должен течь по ней. Устройство можно установить и обвязать вертикально или горизонтально, но при выборе продукции стоит взглянуть в технический паспорт и удостовериться, что агрегат способен поддерживать два направления.

При монтаже вертикального типа необходимо учесть один нюанс, мощность напора упадет на 30%, при покупке определенной модели это требование учитывается.

Как подключить циркуляционный насос к электричеству

Для реализации установки потребуется сеть в 220В, лучше выделить отдельную линию, чтобы избежать возможных перегрузок кабеля. Провод для дополнительного приспособления при установке газовых котлов подбирается подходящего сечения, в нем должны присутствовать:

Кабель зачастую прокладывается напрямую к клеммам, существует также подключение, которое предполагает использование трехконтактной розетки и вилки. Для организации максимальной безопасности можно произвести подключение циркуляционного насоса к электросети через клеммную коробку.

Поскольку от устройства в магистрали с принудительным движением теплоносителя зависит многое, то большинство хозяев продумывает резервное питание, стабилизатор и аккумуляторы способны помочь в реализации задуманного.

На какой скорости должен работать насос в системе отопления

Чтобы даже самый дальний радиатор хорошо прогревался, оборудование должно работать с правильной скоростью, в большинстве моделей предусмотрено от 3 до 7 режимов.

С помощью переключения можно достичь оптимального напора в магистрали и быть уверенным в продуктивности отопительной системы. Оптимальная скорость оборудования подгоняется по такому принципу:

1. Для реализации потребуется пирометр.
2. Отопление запускается и достигается максимально продуктивный рабочий режим.
3. Производится замер температуры на входе и выходе труб с установленного напольного газового котла.
4. Вычисляют разницу, если она превысила 20%, то скорость добавляют, а повторные измерения необходимо сделать через 30 минут.
5. Если разница составила меньше 10%, это будет свидетельствовать о необходимости снизить скорость.

Оптимальным показателем, по мнению экспертов, будет 15% разницы между подающей трубой и обратной магистралью.

Лучшие производители насосного оборудования для газовых напольных котлов

Прежде чем браться за установку циркуляционного насоса, многие хозяева всерьез задумываются о выборе продукции, ведь по-настоящему качественная вещь прослужит долго, чего не скажешь об откровенном браке. Из самых проверенных производителей стоит выделить «Grundfos», «Вихрь» и Джилекс «Циркуль».

Если нужна бесшумная модель, то нужно присмотреться к фирме Wilo, а энергосберегающим оборудованием для напольного парапетного котла можно назвать продукцию компании «UNIPUMP».

Установка насоса в систему отопления – правила и нюансы

Экономный хозяин, при планировании обогрева своего дома, обязательно рассмотрит три варианта циркуляции жидкости в отопительной системе, и при какой системе нужны насосы для отопления, а при какой нет: естественную; с дополнительным насосом в системе отопления частного дома; с установкой одного…

Продолжить чтение

Циркуляционный насос Wilo Top представляет собой торговую марку циркуляционных насосов Wilo, которые используются для оснащения различных промышленных и жилых помещений. Они характеризуются наличием мокрого ротора, с резьбовым или фланцевым соединением. Дополнительно, они обладают способностью функционировать в большом диапазоне рабочих температур…

Продолжить чтение

Циркуляционные насосы используются в системах отопления и гвс (горячего водоснабжения). Циркуляционный насос работает по принципу принудительной циркуляции жидкости по замкнутому пространству трубопровода. Применяются такие насосы в системах отопления многоэтажных домов и загородных коттеджей. Вследствие использования циркуляционных насосов помещения прогреваются быстрее и…

Продолжить чтение

Система «теплый пол» обеспечивает комфортную температуру в помещении любой площади и поэтому все больше хозяев устраивают такую систему отопления. Теплые полы бывают двух видов – электрические и водяные. Первые предпочтительнее прокладывать в загородных домах и индивидуальных коттеджах.  Структура водяной системы…

Продолжить чтение

Насос для горячей воды, отвечающий за хорошее давление в системе горячего водоснабжения, называют циркуляционным насосом для ГВС. Такие насосы предотвращают застаивания воды в трубопроводе, обеспечивают достаточный напор в водоразборных точках (кранах умывальников, душе). Назначение насосов для горячей воды Аппараты предназначены для подачи…

Продолжить чтение

Насосы Unipump (Юнипамп) отличаются шириной ассортимента и высокой производительностью моделей. Компания поставляет на рынки различные по функциональности сегменты насосных агрегатов. Каждый сегмент представлен несколькими сериями. Кроме насосного оборудования производится также автоматика для Unipump насосов, гидравлические баки, системы автономного питания. Продукция Юнипамп уже…

Продолжить чтение

Автономный водопровод в сочетании с насосной станцией представляет собой удобную и эффективную схему водоснабжения. При этом обеспечивается необходимый напор из любых точек потребления, а также накапливается определенный запас воды. Качественная и бесперебойная подача воды будет обеспечена, если установка соответствует всем…

Продолжить чтение

Для равномерного обогрева помещений нужно поддерживать оптимальное давление в системе отопления. С этой целью используют циркуляционные насосы. Эти устройства гонят теплоноситель в закрытой автономной системе отопления. Одними из самых популярных насосов являются высококачественные циркуляционные насосы Grundfos UPS. Они имеют широкий модельный…

Продолжить чтение

Современные жители домов, дачных участков, а иногда и квартир, стремятся создать автономное водоснабжение или отопление. Для этого используются специальные насосы имеющие различные виды и конструкции. Одним из таких видов являются мини насосы, отличающиеся малыми размерами, но способные справляться с серьезными…

Продолжить чтение

Циркуляционные насосы Wilo широко используются для увеличения давления в системах подачи воды при его недостаточности. Насосы Wilo PB являются популярными представителями из линейки повысительных насосов и широко применяются в индивидуальных домах и городских квартирах. Свою популярность эти насосы завоевали благодаря…

Продолжить чтение

В отопительный сезон много средств тратится на оплату услуг теплосети. Даже при утепленном и подготовленном к зиме жилище расходы являются колоссальными. При острой необходимости экономии теплоносителей, в свет выпущена новая разработка, которая повышает эффективность системы отопления, что существенно снижает расходы…

Продолжить чтение

Показателем качества системы водоснабжения, как централизованной магистрали, так и автономной, является показатель давления. Для его измерения применяется специализированное давление (преимущественно для корректировки напора при подключении бытовой техники – стиральной или посудомоечной машины, бойлера, газовой ГВС или в составе отопительной системы). Иногда…

Продолжить чтение

Установка циркуляционного насоса в систему отопления: основные моменты

Принудительная циркуляция теплоносителя в системе автономного отопления дает ряд преимуществ в сравнении с гравитационной (естественной). Не нужны громоздкие прокладки труб большого диаметра, соблюдение уклонов. Системы с циркуляционными насосами хорошо поддаются автоматизации, делению на управляемые контуры.

Современные газовые и электрические котлы небольшой мощности в большинстве уже идут с встроенным циркуляционным насосом.

Но если вы приобрели котел без насоса, желаете переделать вашу гравитационную систему в принудительную, добавляете в существующую систему контур отопления, теплого пола или модернизируете ее, потребуется установка циркуляционного насоса своими руками или с привлечением специалиста. Далее мы рассмотрим на что следует обратить внимание при монтаже «циркуляционника».

На подаче или обратке

Многие инсталляторы утверждают, что установка циркуляционного насоса системы отопления должна выполняться на возвратном трубопроводе. Обосновывается это тем, что с на подаче горячая вода и ниже плотность теплоносителя. Обычно циркуляционный насос отопления рассчитан на рабочие температуры 110 град. С и выше. Разница температур между подачей и обраткой в пределах 15-20 град. С. и плотность теплоносителя при этом практически одинаковая. Для газового, электрического, жидкотопливного котла особой разницы между тем, где выполняется установка циркуляционного насоса — на подаче или на обратке — нет. Насос лучше монтировать в месте, где его удобно будет обслуживать.

Для твердотопливного котла монтаж циркуляционного насоса лучше выполнять на обратке. В отличие от газового, например, твердотопливный котел невозможно остановить одномоментно.

В аварийной ситуации (не сработал регулятор тяги, вентилятор, дымосос) пойдет перегрев котла, теплоноситель может закипеть, превратиться в пар и заклинить насос на подаче. Это приведет к тому, что теплоноситель перестанет циркулировать, закипит и надежда только на предохранительный клапан.

Если насос стоит на обратке, перегретый теплоноситель на подаче ему не страшен, он продолжит подавать воду в котел, охлаждать его. Риск возникновения аварии в таком случае намного меньше.

Положение вала и клеммной коробки

Циркуляционный насос может устанавливаться в любом положении, но вал насоса всегда должен быть размещен горизонтально. На рисунке ниже можно посмотреть допустимые положения циркуляционного насоса.

Клеммная коробка насоса может располагаться сверху, сбоку, но не снизу. Это предохраняет от замыкания в случае конденсации влаги на насосе или случайного попадания воды.

Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе прибора.

Разделение контуров

Установка циркуляционного насоса выполняется между контурами, но не в середине контура. Если это котловой насос, то он ставится сразу за / перед котлом до отопительных приборов.

Циркуляционный насос на систему водяного теплого пола ставится перед подающей балкой коллектора. Если в доме есть зонирование, то насос может устанавливаться на каждом выводе коллектора.

Основной принцип — циркуляционный насос не должен разделять контур, так как это нарушает балансировку и вызывает паразитные течения.

Обвязка циркуляционного насоса

Установка циркуляционного насоса на трубе выполняется с помощью накидных гаек. Они могу идти в комплекте или приобретаться отдельно.

Прибор не должен подвергаться действию излишних напряжений при затяжке гаек.

Перед насосом рекомендуется установить косой сетчатый фильтр, который предотвратит попадание грязи на крыльчатку и ее заклинивание, продлевает срок службы отопительного оборудования.

До и после циркуляционного насоса необходимо установить шаровые краны. Они позволяют выполнить обслуживание без слива теплоносителя из системы.

Инструкции к циркуляционным насосам можно посмотреть на нашем сайте. Они находятся на вкладке “Документация” для каждого конкретного изделия. В нашей линейке бренды WILO, GRUNDFOS, HALM.

Байпас для насоса циркуляционного насоса — nehomesdeaf

Байпас для циркуляционного насоса

Циркуляционный насос является основным элементом наряду с водогрейным котлом, если конструкция системы отопления предполагает наличие принудительной циркуляции. Даже при использовании сил гравитации и естественной циркуляции насос способен улучшить и дополнить показатели системы в лучшую сторону. При установке оборудования, как того требуют правила, обязательно используется байпас для циркуляционного насоса в системе отопления. Его наличие обусловлено целым рядом причин, игнорировать которые попросту не следует.

Зачем нужен

Байпас – это перемычка, соединяющая вход и выход одного из элементов отопительного контура, обходной путь, по которому вода может течь, не заходя в радиатор, насос или даже котел.

Для циркуляционного насоса байпас нужен, чтобы:

• исключить из работающего контура насос;
• настраивать производительность контура отопления;
• предотвращать режим холостого хода;
• в любой момент демонтировать оборудование для ремонта или технического обслуживания.

Циркуляционный насос позволяет монтировать трубопровод от котла к радиаторам по произвольным маршрутам, повышает скорость течения теплоносителя, делает его не зависящим от других параметров системы, тем самым повышая теплоотдачу и эффективность. Однако он же делает систему отопления зависимой от электричества.

Если по какой-то причине электричества нет, остается надеяться на блок бесперебойного питания или же переключиться в режим естественной циркуляции, насколько это позволяет конструкция. Только вот насос сам по себе создает сопротивление току теплоносителя в нерабочем состоянии. Байпас как раз и призван разрешить эту проблему.

Для насоса байпас выполнен как продолжение основной трубы от котла к контуру отопления с большим диаметром. В то время как насос подключается параллельно этому участку. Если дать возможность воде течь в обход, то и сопротивления никакого не будет. Для этого на байпасе устанавливается клапан или шаровой вентиль.

Второй момент, когда не обойтись без байпаса – это спуск теплоносителя и наполнение системы вновь. Насос не позволит свободно наполняться трубам и радиаторам жидкостью, создавая препятствие. Результатом может стать образование воздушной пробки, от чего сложно избавиться. Полностью открытый ток по байпасу целиком снимает проблему.

Последний случай с тонкой настройкой производительности используется достаточно редко. Достаточно установить одну из двух-трех скоростей насоса, чтобы регулировать скорость потока и напор. Однако если на каждом радиаторе имеется свой терморегулятор очень важно предусмотреть защиту насоса. Если все радиаторы перекрыты, и в системе повышается сопротивление току теплоносителя, то байпас спасает от перезагрузки на оборудование, замыкая контур частично на себя.

Как собрать

Байпас для циркуляционного насоса в идеале представляется продолжением обратной трубы, идущей от радиаторов к котлу. Параллельно выбранному участку трубы устанавливается насос, для которого врезаются патрубки. Чтобы предотвратить постоянный ток через байпас, нужна запорная арматура или клапан.

По линии включения насоса устанавливаются:

• шаровой вентиль;
• фильтр грубой очистки;
• насос на соединениях американках;
• шаровой вентиль.

По краям данной сборки устанавливаются колена и патрубки для врезки в основную трубу. Порядок элементов указан согласно направлению тока жидкости, так фильтр должен быть строго перед насосом. Диаметр труб подбирается равный выходному сечению насоса, в то время как для байпаса используется та же труба что и для самой обратки.

Схема сборки байпаса

На участке самого байпаса устанавливается только запорная или регулирующая арматура: шаровой обратный клапан, шаровой или игольчатый вентиль.

Шаровой обратный клапан предпочтительней для организации байпаса циркуляционному насосу. Он действует по принципу золотника. Если насос включен, то шар внутри клапана под воздействием напора перекрывает ток через байпас. Если же насос выключен, то преобладает прямой ток жидкости от котла в обход насоса, и клапан этому не препятствует.

Шаровой вентиль имеет две позиции закрыт/открыт. Устанавливать его в промежуточных положениях запрещено, так как быстро истирается и покрывается осадком поверхность запорного шара, что приводит к порче тефлоновой вставки. Если необходимо тонко настроить пропускную способность байпаса, то предпочтение отдается игольчатому вентилю, только учитывая, что проходное сечение у него существенно меньше, чем у шарового того же размера.

Лучше воспользоваться готовыми решениями. Производятся подготовленные байпасы для циркуляционных насосов. В них уже вмонтированы шаровые клапаны или вентили на общем участке трубы и вся обвязка для насоса, включая фильтр и крепления. Готовый байпас может оказаться куда надежнее по сборке и долговечнее в эксплуатации. Место установки насоса унифицировано, и подходит для любой модели подходящей мощности и пропускной способности. Выбирать предстоит по диаметру основной трубы и производительности.

Перед установкой следует спустить полностью теплоноситель из системы. Циркуляционный насос с байпасом монтируется на обратной холодной трубе непосредственно возле котла отопления. Это снижает воздействие высоких температур на оборудование.

Необходимо первоначально определить оптимальный вариант включения:

• Для пластиковой трубы лучше использовать разборные соединения по типу американки и подсоединять собранный заранее блок насоса с байпасом. Ветку с насосом подключать с помощью тройников впаянных в основную трубу.
• Для стальных труб вначале ввариваются патрубки для ветки с насосом, а после уже вентиль на байпасе.

Следует учитывать при работе со сваркой, что вентили не переносят перегрева. Особенно шаровые, у которых может деформироваться тефлоновая вставка. Место соединения основной трубы следует дистанцировать от вентиля с помощью протяженных патрубков или штуцеров минимум на 20 см с обеих сторон. Запорная арматура при этом объединяется со штуцерами резьбовыми соединениями.

Ориентировать всю конструкцию надо таким образом, чтобы выходы насоса располагались строго вертикально или горизонтально, а рабочий вал строго горизонтально. Это повысит живучесть оборудования, снизит выработку деталей. Ко всем вентилям должен сохраняться свободный доступ и ничто не должно мешать их перекрытию. Следует предусмотреть запас пространства для простоты демонтажа насоса и других элементов.

Байпас для циркуляционного насоса в системе отопления

Система отопления с принудительной циркуляцией — сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

• исключить аппарат из теплонесущего контура;
• предотвратить холостой ход двигателя;
• производить тонкую настройку отопления;
• ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Сборка байпаса

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

• Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
• Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.

Как установить байпас в систему отопления – варианты и правила установки

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления

При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.

Существуют следующие виды байпасов:

• Нерегулируемые;
• С ручным управлением;
• Автоматические.

Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас

Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.

Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода. Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.

При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.

Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять.

Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.

За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

В автономных отопительных контурах байпас используется для решения следующих задач:

• Подключение отопительных приборов к однотрубной разводке;
• Обвязка насосного оборудования;
• Подключение распределительного коллектора водяного теплого пола;
• Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

• Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
• Устанавливать байпас нужно на минимальном удалении от радиатора;
• При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

Входной патрубок конструкции оснащается одним из следующих устройств:

• Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
• Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
• Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.

Насос отопления. Система байпас.Правильная установка циркуляционного насоса.

Установка циркуляционного насоса в системе отопления пошагово

Чтобы оборудовать магистраль с естественным или принудительным движением теплоносителя потребуется установка циркуляционного насоса, ведь без него рассчитывать на равномерный прогрев радиаторов нельзя. Задача хотя и не самая сложная, но некоторые нюансы следует учесть еще задолго до произведения манипуляций. Сначала хочу разобрать для чего нужно такое оборудование, после чего подробно опишу установку в разных схемах подключения.

Интересующимся людям пригодится информация, касающаяся монтажа агрегата, ее приведу пошагово. Не менее важно правильно установить циркуляционный насос в систему отопления и подключить к сети, чтобы обеспечить максимальную безопасность всех проживающих в доме. В конце статьи будут не только советы экспертов, по поводу рекомендуемой скорости работы, но и список лучших производителей продукции.

СодержаниеПоказать

• 1 Для чего нужен насос в системе отопления
• 2 Схемы установки в системах различных типов
• 3 Куда монтировать циркуляционный насос для отопления: на подачу или на обратку
• 4 Установка циркуляционного насоса в систему отопления пошагово
• 5 Как подключить циркуляционный насос к электричеству
• 6 На какой скорости должен работать насос в системе отопления
• 7 Лучшие производители насосного оборудования для газовых напольных котлов

Для чего нужен насос в системе отопления

Благодаря устройству можно организовать передвижение теплоносителя в системе без изменения давления. Правильно установленное приспособление способно помочь каждому хозяину улучшить эффективность обогрева помещений, благодаря быстрому передвижению жидкой среды радиаторы будут равномерно отдавать тепло.

В гравитационных магистралях элемент способен повысить тепловую мощность приборов, а принудительные варианты исполнения без него работать не смогут.

Оборудование с сухим ротором может похвастаться высокими показателями КПД в 80%, но потребуется организация регулярного технического обслуживания. Модели с мокрым ротором функционируют бесшумно, а срок службы достигает 10 лет безотказной работы. Но КПД не будет настолько хорошим, его показатели колеблются в пределах 50-60%.

Схемы установки в системах различных типов

Поскольку система с принудительным движением теплоносителя неспособна функционировать без дополнительного оборудования к его монтажу в такой схеме установки циркуляционного насоса, нужно отнестись с особой внимательностью, чтобы зимой не возникли проблемы, которые приведут к остыванию приборов отопления.

Элемент устанавливается в разрыв трубы на подачу или обратку. Без сетчатого фильтра-грязевика не обойтись, его монтируют перед агрегатом, во время периодической чистки можно заметить обильные скопления таких неприятных элементов как:

1. Песок.
2. Абразивные частицы.
3. Коррозия.
4. Металлическая стружка.

Если не использовать фильтр от грязи, то со временем мотор может заклинить, произойдет замыкание и обмотка обязательно сгорит, что приведет центробежный насос в негодность. Приспособление с двух сторон оснащают шаровыми кранами, чтобы в случае поломки или диагностики не пришлось сливать всю систему.

Если магистраль предполагает естественное передвижение теплоносителя, то установку циркуляционного насоса на отопление необходимо выполнить по-другому. Без байпаса в подобной ситуации не обойтись, он нужен, чтобы обеспечить качественное функционирование отопления, как с насосом, так и без агрегата.

На этом элементе конструкции зачастую достаточно одного крана, благодаря ему установленный байпас можно отсечь и магистраль будет работать в принудительном режиме за счет оборудования. Фильтр-грязевик монтируется в обязательном порядке, так же как и шаровые краны для беспроблемного извлечения в случае поломки.

Куда монтировать циркуляционный насос для отопления: на подачу или на обратку

Мнения по поводу места установки у разных мастеров отличаются, хотя ответ на этот вопрос остается за хозяином постройки, я хочу дать совет лично от себя. Лучше оснащать обратную магистраль системы отопления циркуляционным насосом, приведу доводы списком:

1. Решая, как правильно подключить устройство новички забывают, что на подаче агрегату будет намного тяжелее работать, это обусловлено меньшим наличием воды.
2. В обратной магистрали давление будет выше, это доказано многими проверками, хотя перепады не большие и насос с ними справляется.
3. При обдумывании вопроса, как установить циркуляционный насос на отопление с помощью подачи нужно знать, что оборудование быстрее выйдет из строя, всему виной высокие температуры, влиянию которых будет поддаваться прибор. Насос на обратке заметно меньше греется, что можно назвать благоприятной средой для большинства мелких деталей.

Решать, где устанавливать циркуляционный насоса в системе хозяин должен самостоятельно, приведенные советы помогут тщательно разобраться в ситуации и избежать фатальных ошибок во время эксплуатации.

Установка циркуляционного насоса в систему отопления пошагово

Прежде чем приступать к реализации задуманного, потребуется подготовить инструмент, набор ключей не всегда сможет удовлетворить потребности мастера. Опытные специалисты отдают предпочтение разводному и газовому ключам, с ними работать намного комфортнее. Для уплотнения резьбы также понадобится пакля изо льна, ФУМ ленту для этих целей редко используют, и специальная паста.

При монтаже вертикального типа необходимо учесть один нюанс, мощность напора упадет на 30%, при покупке определенной модели это требование учитывается.

Как подключить циркуляционный насос к электричеству

Для реализации установки потребуется сеть в 220В, лучше выделить отдельную линию, чтобы избежать возможных перегрузок кабеля. Провод для дополнительного приспособления при установке газовых котлов подбирается подходящего сечения, в нем должны присутствовать:

1. Фаза.
2. Ноль.
3. Заземление.

Кабель зачастую прокладывается напрямую к клеммам, существует также подключение, которое предполагает использование трехконтактной розетки и вилки. Для организации максимальной безопасности можно произвести подключение циркуляционного насоса к электросети через клеммную коробку.

Поскольку от устройства в магистрали с принудительным движением теплоносителя зависит многое, то большинство хозяев продумывает резервное питание, стабилизатор и аккумуляторы способны помочь в реализации задуманного.

На какой скорости должен работать насос в системе отопления

Чтобы даже самый дальний радиатор хорошо прогревался, оборудование должно работать с правильной скоростью, в большинстве моделей предусмотрено от 3 до 7 режимов.

С помощью переключения можно достичь оптимального напора в магистрали и быть уверенным в продуктивности отопительной системы. Оптимальная скорость оборудования подгоняется по такому принципу:

1. Для реализации потребуется пирометр.
2. Отопление запускается и достигается максимально продуктивный рабочий режим.
3. Производится замер температуры на входе и выходе труб с установленного напольного газового котла.
4. Вычисляют разницу, если она превысила 20%, то скорость добавляют, а повторные измерения необходимо сделать через 30 минут.
5. Если разница составила меньше 10%, это будет свидетельствовать о необходимости снизить скорость.

Оптимальным показателем, по мнению экспертов, будет 15% разницы между подающей трубой и обратной магистралью.

Лучшие производители насосного оборудования для газовых напольных котлов

Прежде чем браться за установку циркуляционного насоса, многие хозяева всерьез задумываются о выборе продукции, ведь по-настоящему качественная вещь прослужит долго, чего не скажешь об откровенном браке. Из самых проверенных производителей стоит выделить «Grundfos», «Вихрь» и Джилекс «Циркуль».

Если нужна бесшумная модель, то нужно присмотреться к фирме Wilo, а энергосберегающим оборудованием для напольного парапетного котла можно назвать продукцию компании «UNIPUMP».

Как подключить циркуляционный насос к системе отопления?

Конкретно разберем, как происходит установка циркуляционного насоса в систему отопления. Во-первых необходимо определиться по какой схеме Вы будете осуществлять повышение давления горячей воды в системе отопления:

• Если давление в системе позволяет большую часть энергии котла расходовать на поддержание нормальной циркуляции теплоносителя, то можно включить насос в систему через байпас, соблюдая правила установки циркуляционных насосов, чтобы можно было временами обходиться без дополнительной подпитки процесса циркуляции;

• Если система не может обойтись без дополнительной подпитки давления насосом, то в этом случае подсоединение последнего должно производиться непосредственно на каждый стояк отопления (в многоэтажной схеме отопления) или в каждом контуре в трубопроводе отопления. Для максимально безопасной работы всей системы и выравнивания разницы температур рекомендуется предварительно купить гидрострелки.

В любом случае необходимо придерживаться определенных правил по установке:

• Соблюдать схему направления подачи потока теплоносителя по меткам на корпусе насоса;

• Размещать ось ротора насоса только в горизонтальном положении, чтобы не уменьшалась его производительность и насос не перегревался;

• Соблюдать правила безопасности при подключению насоса к электропитанию с правильным подсоединением проводки;

• Перед запуском насоса, заполните систему водой и избавьте ее от воздушной пробки.

Во-вторых обзаведитесь необходимыми материалами для установки насоса:

• Запорными шаровыми кранами на управление работой байпаса в нужном количестве по выбранной схеме;

• Отдельно купите один шаровой кран по диаметру основной магистрали отопления, который надо будет установить перед котлом;

• Достаточно разъемных соединений для обустройства байпаса;

• Трубы для обустройства байпаса;

• Купите дополнительный фильтр грубой очистки, который будет стоять перед насосом;

• Различные концевики и муфты соединений.

Сам процесс устройства байпаса Вы можете представить себе из приложенных схем. Для людей, которые имели дело с трубами, нарезкой определенной резьбы или устройстве и соединении пластиковых труб магистрали, все эти работы не составят труда, как и размещение и установка самого циркуляционного насоса.

Если все это очень трудно выполнить самостоятельно, то на нашем сайте Вы через консультанта можете заказать , цена за оказание таких работ Вас приятно порадует! А для начала советуем посмотреть как же правильно выбрать циркуляционный насос для отопления в Беларуси.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Монтаж насоса

Приспособления и материалы

Чтобы подключить циркуляционный насос к отопительной системе необходимо не такое уж большое количество элементов. Кроме самого насоса понадобятся следующие изделия:

• 2 шаровых крана. Они нужны для того, чтобы свободно управлять блоком байпаса (на нём обычно монтируют насос). Диаметр кранов подбирают исходя из мощности насоса. Как правило, он равняется 0,75 или 1 дюйму.

Важно! При выборе арматуры следует обратить внимание на её резьбу: внутреннюю – с одной стороны, наружную – с другой. Стандартная маркировка для подобных изделий: Н/В.

• Один шаровой кран с диаметром, который соответствует размеру магистрального трубопровода, расположенного у котла. Зачастую, это 2 дюйма.

Важно! Обе стороны крана должны иметь внутреннюю резьбу.

• Разъёмное соединение. Используют сгон либо «американку». Стоимость сгона значительно ниже, но его трудно уплотнять.
• Фильтр. Защищает циркуляционный насос от мусора и повреждений. Диаметр фильтра соответствует диаметру кранов из пункта 1.

Помимо описанных элементов при монтаже могут понадобиться:

• 2 резьбовые концевики с диаметром в 2 дюйма (для врезания крана в магистраль;
• 2 резьбовые концевики (диаметр 1 или 0,75 дюйма) – для установки насоса;
• крепёжные хомуты – для снижения нагрузки на краны;
• пакля.

Определние места монтажа и его подготовка

1. Прежде всего, выбирают схему подключения циркуляционного насоса. Она не должна усложнять самостоятельное обслуживание отопительной системы.
2. Агрегат нужно будет подключить там, где подключается бак на участке трубы спадающего типа. Таким образом, там удастся достичь высокой температуры.

1. До непосредственного монтажа механизма на байпас нужно проверить: способен ли насос выдержать высокий напор горячей воды.
2. Чтобы поддержать работоспособность «тёплого пола» следует установить насос в районе подачи тёплой воды. Так можно будет избежать появления воздушных пробок.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

• выбирается провод сечением не менее 2 кв.м;
• проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
• подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Монтаж

Переходим непосредственно к установке. Сама схема обычно не вызывает вопросов. Монтаж осуществляется с помощью накидных гаек. За счет этих элементов циркуляционное оборудование надежно соединяется с трубами, да и снимается потом легко, в случае необходимости. Затем все места стыков тщательно промазываются герметиком. После полного его застывания система проверяется на наличие протечек. Вот, собственно, и все.

Но для того, чтобы оборудование работало максимально эффективно и правильно, недостаточно просто произвести его подключение к трубам. Важно также соблюдать при этом определенные правила:

• роторная ось циркуляционного прибора должна располагаться строго горизонтально. Трубопровод при этом может иметь любое направление. Важно обратить внимание именно на расположение самого прибора;
• на корпусе насоса располагается пластиковый короб, в котором скрыты все контакты, обеспечивающие электропитание. Этот элемент должен располагаться наверху. В противном случае, при возникновении протечки (от чего не застрахована ни одна система) всю эту «начинку» зальет, и она перестанет функционировать. Переместить пластиковый короб на другу часть насоса при необходимости возможно, открутив крепежные винты и повернув кожух вокруг прибора;
• монтировать насос нужно так, чтобы соблюсти нужное направление потока, на которое рассчитан прибор. Оно указано на корпусе;
• запорные краны, расположенные в непосредственной близости от насоса, должны быть сделаны из качественных материалов, поскольку на них приходится довольно большая нагрузка, связанная с весом прибора.

Следует позаботиться и о правильности подключения оборудования к электропитанию. Самый простой способ — просто воткнуть штепсель в имеющуюся неподалеку розетку. Но такой подход не является оптимальным, поскольку в этом случае вы не сможете обеспечить прибору хоть какую-то страховку. Гораздо более приемлемым вариантом является проведение отдельной электролинии, на которую установлена автоматическая защита от перепадов напряжения в сети. Естественно, также нужно обеспечить и наличие заземления в помещении.
Проведение работ с электричеством сопряжено с рисками для здоровья и жизни. Если вы никогда не занимались подобной деятельностью и не обладаете соответствующими знаниями в необходимом объеме, то лучше обратитесь к профессионалам для подключения насоса к электросети. Его встраивание в трубопровод, в случае ошибки, приведет разве что к протечке и другим неприятным, но исправимым последствиям. А вот поражение электротоком — вещь гораздо более серьезная.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
2. Производится подключение устройства к электросети.
3. Система отопления заполняется водой.
4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Виды устройств

После того как государство решило, что в частном загородном доме тоже можно прописываться, владельцы таких строений начали задумываться о возможности жить на своем участке. Естественно, для этого нужно тщательно все продумать и немного переделать. Неудивительно, потому что для превращения дачного домика в полноценный коттедж следует очень постараться.

Капитальное внутреннее отопление – это один из самых необходимых шагов в обустройстве частного дома. Так что неудивительно, что установка насоса в системе отопления становится все более частым явлением. Так происходит только потому, что какая бы ни была автономная деталь теплоподачи, для круглогодичной работы требуется установить еще и дополнительное оборудование. Часто обходятся одним только насосом, если отопление уже есть.

Для потребителей сегодня есть два основных варианта – водяные и циркуляционные элементы. О них поговорим ниже.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать. Порядок действия при этом следующий.

1. Отключить питание оборудования.
2. Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
3. При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Схема расположения устройств в подключении насоса

Чтобы установить насос правильно, следует соблюдать ряд несложных правил:

• С обеих сторон устанавливаются шаровые краны. Это нужно, чтобы можно было демонтировать насос, например во время ремонта или замены. • Перед насосом в трубу врезается фильтр – это необходимо, чтобы избежать попадания крупных механических частиц вместе с водой. • Верхняя часть байпаса оснащается воздушным клапаном. Воздушные пробки – не редкость в таких системах, а их лучше избегать. • Направление, указанное стрелкой на приборе, должно соблюдаться – перемещение воды должно идти строго в этом направлении. • «Мокрые» насосы монтируют горизонтально. Этим устройство оберегается от серьезных повреждений, если не весь электродвигатель будет погружен в воду. • Клеммы насоса смотрят вверх. • Резьбовые соединения оснащаются прокладками и защищаются герметиками. • Подключать насос нужно исключительно в розетку с заземлением.

установка циркуляционного насоса в системе отопления

1. Назначение циркуляционных насосов
2. Как правильно выбрать место для установки
3. Схемы обвязки
4. Установка в системы отопления с принудительной циркуляцией теплоносителя
5. Установка в системы отопления с естественной циркуляцией теплоносителя
6. Особенности монтажа
7. Подключение устройства к сети электропитания

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Проблемы с системой рециркуляции горячей воды [Устранение неполадок]

Эта статья носит ознакомительный характер. Всегда обращайтесь за советом к квалифицированным специалистам.

Установили рециркуляцию горячей воды, а она не работает, как вы думали? Или вы хотите знать о проблемах, с которыми вы можете столкнуться, прежде чем купить его. Это требует знания этих проблем и способов их устранения.

Как решить проблемы с системой рециркуляции горячей воды?

Несмотря на то, что система рециркуляции горячей воды очень удобна, она сопряжена с несколькими проблемами. Растраты энергии, коррозия, проблемы с шумом и низкая скорость потока являются наиболее распространенными проблемами, с которыми сталкиваются люди. Решениями могут быть установка маломощного насоса, слив системы и т. д.

Мы подробно обсудили решения в этой статье. Если вы хотите установить эту систему, эта статья поможет вам. Читайте вместе, чтобы узнать, как!

Общие проблемы с системой рециркуляции горячей воды, с которыми сталкиваются люди

Вот четыре общих вопроса, которые следует знать об этих насосных системах. Это поможет вам понять вашу проблему.

Power Waste

Насос потребляет много энергии, так как постоянно перекачивает горячую воду по трубам. Помпа тоже сильно греется. Горячая вода может доходить до кранов очень долго. Особенно, если водонагреватель находится далеко от вашей кухни и ванной комнаты.

Большинство насосов в настоящее время сконструированы таким образом, чтобы удовлетворить ваши потребности в горячей воде. Это также экономит электроэнергию. Но у вас более старая модель насоса, трата электроэнергии все еще может быть проблемой.

Вам необходимо определить, рентабельна ли для вас система рециркуляции.

Решение

Существует несколько различных способов снижения теплопотерь и потерь энергии. Чтобы предотвратить как можно большую потерю тепла, все подающие и обратные трубы должны быть хорошо изолированы.

Отключение насоса поздно ночью также может помочь сократить потери энергии. Для этого нужно поставить таймер на помпу. В противном случае насос будет работать и ночью без надобности.

Коррозия

Коррозия, вызванная ускорением потока, является проблемой, которой подвержены циркуляционные насосы. Чрезмерная скорость потока или агрессивный химический состав воды вызывают коррозию.

Признаками коррозии металлов может быть окисление цинка. Также на стальной поверхности этой системы можно увидеть ржавчину красного цвета.

Затем вода внутри труб в конце концов разъедает их. Изгибы, локти и тройники являются наиболее часто поражаемыми местами. Стенки трубы становятся настолько тонкими, что в конце концов взрываются.

Решение

Одним из способов решения проблемы является установка насоса меньшей производительности. Еще одним из них было бы сведение к минимуму внезапных изменений направления потока воды.

Измените направление потока воды, изменив направление трубы.

Во избежание образования отложений кальция на соединениях используйте насос с большим входом/выходом. Потребуется насос из нержавеющей стали с втулкой ротора и сменным картриджем из нержавеющей стали. Они могут обеспечить вам расширенный срок службы в зонах с жесткой водой.

Проблемы с шумом

Если вы слышите шум от циркуляционного насоса горячей воды, это плохой знак. Ваша система рециркуляции горячей воды может быть заполнена воздухом. И это причина того, почему вы слышите шум от помпы. Это происходит после потери питания.

Решение

Вам потребуется слить воздух из системы, чтобы устранить проблему. Открывайте крошечный клапан для выпуска воздуха, пока не польется вода. Повторите для остальных клапанов.

Шум рециркуляционного насоса также может указывать на износ подшипников. В этом случае следует заменить насос до того, как он полностью выйдет из строя.

Низкий расход

Рециркуляционные насосы горячей воды часто имеют крошечный двигатель. Они не могут создать большого напора. Это может отрицательно сказаться на скорости потока. Многие из этих насосов не способны включить безбаковый водонагреватель.

Решение

Во избежание выхода из строя в будущем убедитесь, что насос подходит для водонагревателя. Сделайте это перед установкой водонагревателя.

Рециркуляционная система горячего водоснабжения может быть полезной и водосберегающей функцией для любого дома. Но вы должны быть готовы решать любые возникающие при этом трудности.

Рассмотрите эти трудности и опасения, прежде чем принять решение об установке. И сделайте домашнее задание, чтобы определить, подходит ли вам эта система.

Действия для предотвращения проблем с циркуляцией

В настоящее время на рынке представлено несколько моделей систем рециркуляции горячей воды. Вы можете повысить свои шансы на приобретение лучших моделей. Сделать это можно, разобравшись в особенностях рециркуляционной системы горячего водоснабжения.

Таким образом, вы столкнетесь с менее распространенными проблемами, вызванными системой рециркуляции горячей воды.

Тип циркуляционного насоса

При покупке циркуляционного насоса для горячей воды выберите насос, изготовленный из бронзы. Бронза антикоррозионная. Эта функция удобна тем, что насыщенная кислородом вода проходит через жилые трубы. Это может вызвать ржавчину, но бронза предотвращает это.

Также есть современные функции с передовыми технологиями. Это помогает избежать накопления кальция и минералов.

Следует избегать насосов, которые продолжают работать, даже когда горячая вода достигает желаемой температуры. Стоимость эксплуатации этих насосов может быть чрезвычайно высокой. Они заставляют ваш нагреватель работать дольше, чем он должен. Тем самым сокращая срок его службы.

Проверить работу определенного насоса. Выбирайте модели с тихими моторами. Держитесь подальше от насосов, которые сильно вибрируют. Вот бронзовые циркуляционные насосы, которые мы предлагаем:

Продукт

Настройки температуры

Выберите настройки температуры горячей воды, которые позволяют контролировать температуру циркуляционных систем. Это гарантирует, что горячая вода, выходящая из кранов, соответствует вашим предпочтениям.

Кнопочные устройства или устройства с датчиками движения могут сэкономить вам много денег. В такой конструкции используются насосы, которые работают именно тогда, когда вам нужна горячая вода. Это экономит энергию.

Перепускные клапаны и водопроводные линии

Следует избегать систем, которые перекачивают воду из линии горячей воды при подаче холодной воды. Когда вы открываете кран с холодной водой в этой ситуации, из прибора сначала потечет вода от теплой до теплой.

Это непригодно для использования и приводит к трате воды. Эти модели подвержены перепадам температур. Потому что они используют более низкие обратные клапаны и термостатические клапаны.

Когда температура воды в трубах ниже 95 градусов по Фаренгейту, клапаны остаются открытыми. Благодаря этому водонагреватель работает даже тогда, когда не требуется горячая вода. Это создает дополнительную нагрузку на обогреватели. Ожидаемый срок службы обогревателя может сократиться.

Купить более новую версию этой системы. Потому что более новые версии включают в себя эффективные перепускные клапаны. Предотвращает попадание горячей воды в системы холодного водоснабжения. Это гарантирует, что у вас всегда будет холодная вода, когда вам это нужно.

Очистка

Некоторые некачественные системы требуют регулярной очистки и обслуживания. Это может занять много времени и быть неудобным. Ищите более новые модели с меньшими требованиями к обслуживанию.

Сравните качество предпочитаемых вами систем рециркуляции горячей воды. Выберите тот, который соответствует вашим требованиям. Вы можете запросить предложения у профессиональных сантехников. Они знают, какие бренды надежны, и могут вам помочь.

Мы подошли к концу этого обсуждения. К настоящему времени вы должны иметь полное представление о проблемах системы рециркуляции горячей воды. Теперь вы должны быть в состоянии исправить это.

Часто задаваемые вопросы

Вопрос: Как узнать, работает ли моя система рециркуляции горячей воды?
Ответ : Пощупайте трубку на циркуляционном насосе. Если насос работает, труба становится прохладной, а затем горячей.

Вопрос: Какой счет за электроэнергию требует циркуляционный насос горячей воды?
Ответ : Крошечный насос для 250-футовой трубы будет стоить вам от 1,40 до 1,59 долларов в год. Итак, вы видите, что это не так много.

Вопрос: Почему мой рециркуляционный насос не работает?
Ответы : Возможно, что-то не так с перепускным клапаном помпы. Вот почему вода не может течь через клапан.

Заключение

Теперь вы знаете проблемы системы рециркуляции горячей воды . Вы также знаете профилактику этих проблем. Если вы уже сталкивались с этими проблемами, теперь вы знаете, как их решить.

Люди сталкиваются с этими проблемами, потому что домовладельцы недавно начали использовать его. Эта система обычно устанавливается в отелях и ресторанах. Вот почему до сих пор с этими проблемами чаще всего сталкиваются, потому что мы все еще новички в этом.

Надеюсь, это руководство окажется для вас полезным. Заботиться!

Системы рециркуляции APCOM

ПРОДАЖА РЕШЕНИЯ

Не просто продавайте горячую воду; продам горячую воду.

При следующем ремонте или установке водонагревателя предложите комфорт и удобство системы рециркуляции APCOM®, которая экономит время, деньги и защищает окружающую среду. Как только ваши клиенты ощутят удобство мгновенной подачи горячей воды, они больше никогда не захотят ждать.

Каждая система полностью автоматизирована и управляется встроенными датчиками и переключателями. Когда вода в кране остывает, датчик включает насос. Насос отключается, когда поступает горячая вода. В зависимости от длины и размера насоса, он будет работать три-четыре раза в час в течение одной-двух минут, чтобы постоянно поддерживать горячую воду в кране.

Рециркуляционные системы APCOM© являются наиболее энергоэффективными циркуляционными насосами, доступными сегодня на рынке. Эксплуатационные расходы минимальны и варьируются от 2 до 8 долларов в год для самой большой системы. Насосы окупаются в течение одного-трех лет, в зависимости от местных тарифов на коммунальные услуги.

ПРОДАЖА УСТОЙЧИВОСТЬ

Домовладельцы все больше осознают и ищут доступные и устойчивые способы сокращения отходов и связанных с этим затрат. с потреблением ими природных ресурсов. Подробнее читайте в журнале «Сантехник».

• Водные решения для ваших клиентов
• Решения мгновенного горячего водоснабжения привлекательны для бытовых потребителей

---

КАК ПОКАЗАНО В ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ КАМПАНИЯ ЧЕРЕЗ: США СЕГОДНЯ

ПОСМОТРЕТЬ СТАТЬЮ

---

ЧТО ГОВОРЯТ КЛИЕНТЫ

“UT1 Установка системы и какое удовольствие иметь горячую воду за считанные секунды. Приятно осознавать, что мы экономим воду, но мыть руки почти мгновенной теплой водой — это слишком хорошо!» – Крис, март 2019 г. Система UT1

«Насос работает отлично! Мы живем в этом доме почти 7 лет, и это первый раз, когда нам не пришлось ждать 3 минуты горячей воды. (и я замерил это время, прежде чем установить насос)… То, как строят дома здесь, в Остине, насосы действительно помогают, когда температура опускается до 30-х годов». – Рик М. (Остин, Техас)

«Все пришло быстро и в отличном состоянии. Качественный продукт по отличной цене.» — SDS Supply, FT1 System

«Простая установка. Кухонная раковина чувствовала изменение температуры в течение двух минут, теперь я получаю горячую воду за 6 секунд. Установите таймер для предварительного нагрева в будние дни. Я могу справиться с выходными, чтобы немного подождать. Отличный продукт, коллеги уже порекомендовали». — Дэн С., 16 июля 2019 г., Система UT1

ПОЧЕМУ РЕЦИРКУЛЯЦИОННЫЕ НАСОСЫ ВАЖНЫ ДЛЯ ВАШИХ КЛИЕНТОВ

Экологически безопасное решение

Многие из ваших клиентов работают в режиме многозадачности, ожидая горячей воды. Вся эта вода (холодная и горячая) просто уходит в канализацию вместе с деньгами, временем, и энергию, которую можно было бы лучше потратить на другие вещи.

Среднее домашнее хозяйство выбрасывает до 12 000 галлонов воды в год (energy.gov) только в ожидании горячей воды. Это эквивалентно 90,000+ пластиковых бутылок с водой (16,9 жидких унций) на семью в год выливается в канализацию. Поскольку менее 1% воды на Земле доступно для использования человеком (conservation.org), вода слишком ценна, чтобы тратить ее впустую. Системы рециркуляции APCOM© обеспечивают мгновенную горячую воду, уменьшая потери воды на 12 000 галлонов.

Системы рециркуляции APCOM© — это решение, которое помогает вашим клиентам экономить время, энергию и защищать окружающую среду.

ПРОДАЖА ПОДХОДЯЩЕГО НАСОСА

Рекомендуется использовать разные модели для водонагревателя с баком и без бака. В домах, в которых используется однотрубная система (однотрубная или точка использования) для подачи горячей воды к раковинам и душам, вода в трубе становится холодной, когда никто не использует горячую воду. Для этого применения требуются рециркуляционные насосы, которые устанавливаются под раковиной, наиболее удаленной от водонагревателя. Для домов с выделенной обраткой (двухтрубной) системой, где труба проходит от самой дальней раковины от источника тепла обратно к баку горячей воды, бойлеру или водонагревателю без резервуара, лучше всего использовать систему, которая устанавливается у источника тепла. . Используйте приведенное ниже справочное руководство, чтобы определить, какой продукт лучше всего подходит для вашего приложения.

UT1 Система мгновенного нагрева воды под раковиной

APCOM © Система мгновенного нагревания воды под раковиной

Модель № UT1, комплект 100306289

• Устанавливается под раковину за 10 минут, без резки трубы
• Предназначен для домов с однотрубной системой со стандартным баком для горячей воды (или косвенным водонагревателем)
• Требуется электрическая розетка на раковине
• Полностью автоматическая система
• Предназначен для труб длиной до 250 футов.
• Годовые эксплуатационные расходы менее 5 долларов США в год

КОМПЛЕКТ ВКЛЮЧАЕТ: Насос из нержавеющей стали , 2 шланга в оплетке, 2 тройника и все необходимые фитинги.

Как установить систему горячего водоснабжения UT1 под раковину

---

Система мгновенного горячего водоснабжения FT1

APCOM © Система мгновенного горячего водоснабжения

Модель #FT1, комплект 100306288

• Обеспечивает мгновенную подачу горячей воды к любому источнику воды
• Не требует электрического подключения под раковиной
• Установка насоса на водонагреватель

КОМПЛЕКТ ВКЛЮЧАЕТ: Насос из нержавеющей стали , шланг в оплетке, перепускной клапан, тройник и все необходимые фитинги.

Как установить систему горячего водоснабжения FT1

---

Система рециркуляции горячей воды RT1

APCOM © Система рециркуляции горячей воды

Модель #RT1, комплект 100306290

• Устанавливается в домах с выделенными обратными линиями
• Отлично подходит для домов площадью менее 300 футов. бытового трубопровода.
• Гибкие варианты монтажа
• Насос из нержавеющей стали
• Встроенный программируемый таймер
• Работа под управлением термостата

КОМПЛЕКТ ВКЛЮЧАЕТ: Насос с таймером, фитингами 3/4″ NPT и шнуром длиной 10 футов.

---

Система рециркуляции горячей воды RG3 — 3 скорости

RG3, комплект 100306341

• Идеально подходит для безбаковых и больших баков.
• Устанавливается в домах с выделенными обратными линиями.
• Отлично подходит для домов высотой более 300 футов. бытового трубопровода.
• 3-скоростной насос из нержавеющей стали.
• Программируемый таймер.
• Работа под управлением термостата.

КОМПЛЕКТ ВКЛЮЧАЕТ: 3-скоростной насос из нержавеющей стали с 3/4″ FNPT, шнур длиной 10 футов.

Модель #TV1, комплект 100327168

Идеально подходит для безбаковых водонагревателей без встроенного рециркуляционного насоса и без специальной обратной линии

• Использует существующий безбаковый водонагреватель и водопровод
• Не требуется обратная линия или питание под раковиной
• Насос из нержавеющей стали со встроенным таймером
• Включает перепускной клапан без резервуара из нержавеющей/латуни

КОМПЛЕКТ ВКЛЮЧАЕТ: Насос из нержавеющей стали с таймером, 3/4” NPT, перепускной клапан, накидные гайки и прокладки, 2-футовый шланг в оплетке из нержавеющей стали, компрессионный тройник 3/4” NPT с обратным клапаном.

---

TBPV Запасной перепускной клапан для безрезервуарных водонагревателей

APCOM © Запасной перепускной клапан для безрезервуарных водонагревателей

Модель #TBPV, комплект 100327167

Идеально подходит для безрезервуарных водонагревателей со встроенным рециркуляционным насосом и без специальной линии возврата.

• Поместите клапан под самое дальнее приспособление на ХОЛОДНОЙ линии
• Бессвинцовая конструкция из нержавеющей стали/латуни
• Все аксессуары в комплекте
• Простая установка

КОМПЛЕКТ ВКЛЮЧАЕТ: перепускной клапан из латуни/нержавеющей стали, латунный тройник и гибкий шланг длиной 2 фута.

По вопросам технической поддержки или установки обращайтесь по телефону (833) 232-9706.

НАЙТИ ТОРГОВОГО ПРЕДСТАВИТЕЛЯ

Manufacturing Reps By StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

В настоящее время нет представителей производителей, обслуживающих эту область.

Для получения дополнительной информации позвоните по телефону (800) 433-4525.

Компания	Веб-сайт	Телефон

«Коррозия в системах рециркуляции горячей воды и влияние скорости»

Поддержание температуры, давления и расхода в расчетных условиях будет способствовать ламинарному потоку и обеспечит достаточный срок службы трубопроводной системы.

Кевин Вонг, MBA, BSc, CAE, и Авишай Москович MBA, P.Eng, LEED AP

Следующий технический обзор был написан в ответ на запросы, касающиеся коррозии в системах рециркуляции горячей воды и влияния скорости. В статье будут рассмотрены факторы, которые могут повлиять на срок службы труб и фитингов PEX в таких системах, с конкретными рекомендациями как для новых, так и для существующих многоквартирных жилых домов.

Типичная система рециркуляции горячей воды в коммерческом здании состоит из контура трубопровода, в котором горячая вода из резервуаров для горячей воды или бойлеров циркулирует с помощью одного или нескольких насосов. Это позволяет горячей воде достигать большинства точек в здании за относительно короткие периоды времени потребности.

Рисунок 1

В некоторых многоквартирных жилых домах, в составе внутренней распределительной системы, вода подается под давлением в систему высокого давления, а затем сбрасывается в зоны механических помещений через устройство, включающее редукционные клапаны (ПРВ) , циркуляционный насос и теплообменник к системе подачи низкого давления в отдельные апартаменты (см. рис. 1). Например, согласно Строительному кодексу Онтарио, каждая зона представляет собой группу от восьми до двенадцати этажей, и у нас будет пониженное давление горячего и холодного водоснабжения через предохранительный клапан с 200 фунтов на квадратный дюйм (psi) до адекватная доставляемая сторона низкого давления 80 фунтов на квадратный дюйм. (Это может варьироваться в зависимости от вашего местоположения и органа, обладающего юрисдикцией [AHJ].)

На стороне низкого давления мы контролируем состояние горячей воды в зоне с помощью циркуляционного насоса, теплообменника и балансировочного клапана, чтобы собрать всю горячую воду и вернуть ее в систему горячего водоснабжения. Как правило, это сложное устройство остается работать без мониторинга или контроля производительности системы. Очень часто эта система даже не отображается в графиках технического обслуживания, предоставленных поставщику услуг застройщиком или владельцем здания.

Традиционно при вводе здания в эксплуатацию балансировочный клапан контура устанавливается и настраивается на расчетную скорость в линии рециркуляции. Часто через пару лет вы обнаружите, что балансировочный клапан был перемещен и больше не находится в правильном положении, а показания расхода или скорости воды в системе отсутствуют. При этом циркуляционный насос работает постоянно без обратной связи по потребности в горячей воде. В этих неконтролируемых рабочих условиях давление, температура и скорость часто поднимаются выше оптимальных рабочих рекомендаций производителя.

Исследования образцов труб и фитингов PEX, взятых из систем рециркуляции горячей воды, выявили несколько факторов, которые способствовали факторам, ведущим к повреждению и отказу системы:

• Скорость воды, превышающая 2 фута в секунду (fps)
• Распределительные линии меньшего размера, создающие более высокие кажущиеся скорости
• Крупногабаритные циркуляционные насосы без байпаса, создающие чрезмерную скорость в периоды низкой нагрузки или на этапе запуска/наладки
• Многократные и/или резкие изменения направления (например, короткие 90-градусные фитинги в системе, снижающие энергопотребление всей системы)
• Неспособность вымыть мусор из трубки
• Неправильные соединения
• Неправильное использование дроссельных клапанов для балансировки системы
• Отсутствие технического обслуживания, мониторинга и контроля

Работа системы, при которой температура, давление и расход поддерживаются в соответствии с проектными условиями и соответствуют рекомендациям производителя, будет способствовать ламинарному потоку и обеспечит достаточный срок службы системы трубопроводов.

Чрезмерная скорость

Чрезмерная скорость в системе рециркуляции горячей воды обычно является результатом использования слишком большого насоса, недостаточного размера распределительных линий или проскальзывания системы, что, наряду с отсутствием технического обслуживания, приводит к чрезмерным скоростям.

Доступно несколько вариантов корректирующих действий для устранения проблемы эрозионной коррозии. Все они основаны на уменьшении скорости воды или устранении чрезмерной турбулентности в соединениях и фитингах. Варианты включают байпас вокруг насоса для уменьшения его полезной производительности, насос меньшей производительности или дроссельный/балансировочный клапан после насоса для ограничения потока, в дополнение к трубам большего размера в затронутых областях.

Температурный эффект

В дополнение к уменьшению расхода рекомендуется ограничить температуру горячей воды для бытовых нужд до оптимальной температуры 140° F (60° C), поскольку повышение температуры питьевой воды может существенно изменить ее коррозионные свойства. воздействие на материалы. Хотя эрозионная коррозия встречается реже, она также может возникать в трубопроводах холодной воды. Это основано на химическом составе воды на входе из распределительной системы или колодца, эффективности очистки воды или уровня фильтрации и результирующей коррозионной активности самой воды. Рекомендации, представленные здесь, рекомендуется соблюдать как в системах горячего, так и в холодном водоснабжении.

Эрозия Коррозия (для систем с латунными фитингами)

Потеря давления протекающей жидкости из-за трения изменяется примерно пропорционально квадрату скорости потока. С увеличением скорости абразивное воздействие на стенку трубы увеличивается, и может возникнуть эрозия трубы. Степень эрозии, вызванной чрезмерной скоростью, зависит от физических характеристик материала трубы или препятствий потоку на стенке трубы, таких как внутренний диаметр (ID) фитингов или минеральные отложения.

Эрозионная коррозия возникает в местах, где в системе возникает турбулентность. Эта турбулентность препятствует нормальному образованию защитной пленки на внутренней стороне трубы или фитинга, а также разрушает поверхность латуни в этом месте. Турбулентность может быть вызвана чрезмерной скоростью, внезапными изменениями направления и препятствиями потоку, такими как ограничительные фитинги (т. е. с меньшим внутренним диаметром, чем размер трубы). Эрозионную коррозию легко определить по характерному внешнему виду поврежденной поверхности (каплеобразные или листообразные ударные кратеры и потертости на некоторых участках).

Хотя вода обычно считается пригодной для питья и, следовательно, чистой, все еще бывают случаи, когда мусор, осадок и другие элементы могут очищать внутренние поверхности любого материала трубопровода, и чрезмерная скорость увеличивает риск эрозионной коррозии в этих случаях.

Атака, как правило, наиболее серьезна сразу после сустава или препятствия в системе. Явление кавитации может возникать в системах, когда скорость потока высока и направление потока резко меняется. В фитинге центробежная сила, действующая вокруг короткого радиуса изгиба с высокой скоростью, вызывает увеличение давления на внешней части изгиба и, как следствие, снижение давления в горловине.

Давление в зоне низкого давления на внутренней стороне изгиба может упасть ниже атмосферного, что способствует образованию пузырьков. Пузырьки, в свою очередь, схлопываются, когда они попадают в зону нормального давления. Они разрушаются с достаточной силой, чтобы разрушить микроскопические кусочки металла, если они находятся близко к фитингу. Это действие может продолжаться до тех пор, пока не произойдет перфорация через стенку фитинга. Хотя это также может произойти с неметаллическими фитингами, эффекты гораздо менее драматичны из-за эластичности/пластичности материалов и их способности поглощать часть энергии кавитационных эффектов.

Отсутствие наблюдения за работой системы

Как правило, устройство рециркуляции горячей воды остается работать без наблюдения за работой системы или приспособлений. Замена ручных клапанов подключенными клапанами с приводом на горячей, холодной и рециркуляционной линиях позволяет оператору дистанционно отключать и содержать одну зону в случае аварии вместо отключения воды во всем здании. Согласно AWWA, каждый клапан следует регулярно тренировать, но этого никогда не делают. Подключенные клапаны в системе горячего водоснабжения, которые не модулируют на регулярной основе, как в системе HVAC, могут управляться автономно, чтобы гарантировать, что они сработают, когда это необходимо.

Редукционные клапаны представляют собой сложные приспособления, требующие периодического обслуживания для регулировки или замены диафрагмы и пружин. Когда ежегодное или периодическое обслуживание не проводится, неисправные предохранительные клапаны могут вызвать хаос, допуская подачу высокого давления в контуры и комплекты. Подача высокого давления 200 фунтов на квадратный дюйм в трубу с низким номинальным давлением увеличивает риск разрыва, гидравлического удара и/или температурного дисбаланса, что потенциально может привести к ошпариванию. Заменив манометры с ручным управлением датчиком давления, подключенным в режиме реального времени, мы теперь можем понимать работу предохранительного клапана и, что наиболее важно, отправлять оповещение оператору в случае выхода из строя предохранительного клапана и повышения выходного давления выше проектного порога.

Рекомендации

Рис. 2

При проектировании систем циркуляции горячей воды рекомендуется учитывать следующее, чтобы избежать вышеупомянутых эксплуатационных проблем и продлить срок службы системы трубопроводов.

• При применении приведенных выше рекомендаций необходимо соблюдать местные правила и требования AHJ.
• Спроектируйте все системы рециркуляции горячей воды так, чтобы поддерживать скорость ниже 2 футов в секунду. См. раздел 7.6.3.5 Строительного кодекса Онтарио 2012 г. (см. рис. 2) или AHJ в вашем регионе.
• Институт медных труб (CTI) рекомендует 2–3 кадра в секунду для трубы рециркуляции горячей воды. На ½-дюймовых линиях рассмотрите более низкую скорость из-за возможных заусенцев или дефектов из-за возможного некачественного изготовления.
Тест TN-53 Института пластиковых труб (PPI)
• рекомендует следовать рекомендуемым производителем максимальным скоростям в ситуациях, выходящих за рамки обычного использования горячей воды, например, при температуре выше 140 ° F (60 ° C) или нетипичных применениях, таких как постоянная скорость. Раздел 6.0 TN-53 объясняет, как результаты чрезмерных температур (условия выше F2023) приводят к хрупкости материала PEX.
Производители
• PEX рекомендуют скорость рециркуляции горячей воды 2–3 фута в секунду.
• При температурах до 140 ° F (60 ° C) максимальная скорость потока не должна превышать 3–4 кадров в секунду или в соответствии с рекомендациями производителя.
• При температурах выше 140° F (60° C) следуйте рекомендациям производителя.
• При компоновке трубопроводов избегайте резких изменений потока в трубопроводе, таких как 90-градусные фитинги для обеспечения ламинарного потока в системе. Следуйте рекомендациям производителя по соединению или сборке трубопровода.
• Что касается технического обслуживания, мониторинга и контроля, современные рыночные технологии Интернета вещей (IoT) могут легко повысить прозрачность и контроль систем рециркуляции горячей воды как при новом строительстве, так и при модернизации. Установив подключенный расходомер и датчики температуры и давления вместо ручных манометров, вы можете поддерживать скорость рециркуляционного потока на оптимальном уровне и продлить срок службы трубы. Подключенные клапаны могут работать автономно, чтобы убедиться, что они работают, когда это необходимо. Кроме того, приложения Интернета вещей, подключенные к облаку, могут экономить энергию, добавляя последовательности ночных отключений в периоды низкого потребления за счет дросселирования рециркуляционного потока горячей воды до минимума.

Кевин Вонг, MBA, BSc, CAE, является канадским менеджером по кодам в Uponor. До прихода в Uponor Кевин в течение 12 лет работал техническим менеджером CIPH и исполнительным директором CWQA. Он работал с MIFAB, Cimatec и Jacques Whitford Environmental Engineers & Consultants в качестве руководителя проекта. Он активно участвует в различных комитетах США, Канады и международных стандартов/кодов, включая NSF, CSA, WQA и National Master Spec of Canada. Кевин был членом Постоянного комитета по сантехнике и ОВК в Codes Canada. Кевин окончил факультет экологических наук Йоркского университета и имеет степень магистра делового администрирования Школы бизнеса им. Шулиха, а также различные сертификаты Университета Торонто и Канадского общества руководителей ассоциаций.

Авишай Москович, P.Eng, LEED AP, директор по маркетингу в компании Reed, отвечающий за продажи и стратегию бренда компании. Ранее он был менеджером по глобальному маркетингу в Armstrong Fluid Technology и инженером-консультантом по механике в AECOM. Авишай окончил инженерный факультет Университета Райерсона и имеет степень магистра делового администрирования в Школе менеджмента Келлогг Северо-Западного университета.

Мнения, выраженные в этой статье, принадлежат авторам, а не Американскому обществу инженеров-сантехников.

Циркуляционный насос горячей воды по требованию Циркуляционный насос

ВАЖНО – ПРЕДУПРЕЖДЕНИЕ ПОТРЕБИТЕЛЯ – ПЕРЕД ПОКУПКОЙ

Другое горячее циркуляционные насосы постоянно предъявляют высокие требования к бытовым водонагревателям в течение повседневных » холодных водные события ” т. е. смыв туалета и т. д.

СТРОИТЕЛЬ-ВЛАДЕЛЕЦ ПРЕДПОЧТИТЕЛЬНЫЙ “Зеленый Дизайн ” ИНТЕЛЛЕКТУАЛЬНАЯ ЭФФЕКТИВНОСТЬ CONTROL

Наслаждайтесь мгновенным комфортом горячей воды во всем доме с

ВАШ выбранный ГОТОВ Нес и ВАШ выбранный TEMP erature

• ИНТЕЛЛИ- ЦИРК КОНТРОЛЛЕР
• ЗАКРЫТЫЙ КОНТУР
• ОТКРЫТЫЙ ЦИКЛ

ПРЕТЕНЗИИ (PowerpointSS)
Скачать программу просмотра MS PowerPoint КОНТРОЛЬ ВОЗМОЖНОСТИ ИНТЕГРАЦИЯ УПРАВЛЕНИЯ

ReadyTemp ^® ‘ с Контроллер Intelli-Circ, точная регулируемая температура и Silent-Solenoid решает главный неэффективность и неудобства , характерные для современных циркуляционных насосов горячей воды и модернизация циркуляционных насосов горячей воды

• Потеря холодной воды комфорт от непрерывной откачки во время планового включения и/или слива горячей воды

• Бесполезный спрос на водонагреватель со стороны непрерывная откачка по расписанию и откачка горячей воды при использовании холодной воды

• Горячая и холодная температура жалобы; нерегулируемый контроль температуры

• Отходы электроэнергии от непрерывная откачка во время плановых периодов

• Ограниченное удобство 24-часового таймера системы “на основе таймера”

• Колебания температуры во время принятия душа при срабатывании дистанционных термостатических клапанов

• Расходы на периодическую/ежегодную замену вышел из строя термостатический клапан (клапан комфорта)

• Недостаточный поток маломощные циркуляционные насосы или системы термостатических клапанов с неизолированными трубами/трубами в фундаменте/холодное время года

• Чрезмерная скорость потока повреждение труб, вызывающее точечные утечки

• Раздражающие звуки (лед в блендер) испытали владельцы C. Pepper

• Периодический осмотр насоса / поддержка от накопления кальция / минералов (Autcirc см. их мелкий шрифт)

ReadyTemp ^® ‘ с Ориентированная на эффективность инжиниринг бьет отраслевые рекорды в эффективности, комфорте,

удобство и экономия.

• В 2 раза БОЛЬШЕ УДОБСТВА с использованием таймера и одноцикловое переопределение по требованию

• Рекордная эффективность в отрасли; intelli-Circ встроенный микроконтроллер, циклическая откачка, антисифонный соленоид предотвращает дорогостоящее оборудование спрос

• Регулируемый комфорт, контролируемый владельцем температура

• Неограниченное удобство настройки подходит для любого образа жизни от простого до сложного

• Однотактный по запросу идеально подходит для высоких экономичные посудомоечные и стиральные машины

• Стратегическое размещение датчика температуры снижение потребности в контуре (TL Systems)

• Исключительная гибкость установки (TL Systems)

• Самое простое 3-ступенчатое / 4-шланговое соединение установка, без резки, без монтажа, без пайки труб

• Не требует технического обслуживания и устойчив к кальцию

• 2 года гарантии с возможностью расширения до 5 лет

• Все системы совместимы с PEX

ВНИМАНИЕ: НИКОГДА использовать ЧУГУННЫЕ насосы с питьевой водой!

ReadyTemp использует ТОЛЬКО БЕЗ СВИНЦА НЕРЖАВЕЮЩАЯ СТАЛЬ насосы

П  Р  О  Ф Э  С  С  И  О  Н  А  Л ОЦЕНКА

ОПТИМИЗАЦИЯ ЦИРКУЛЯТОР

ЗЕЛЕНЫЙ СТРОИТЕЛЬ ГОРЯЧИЙ ВОДЯНОЙ ЦИРКУЛЯТОР

• ТЛК-Х1 и ТЛК-Х2 ИНТЕЛЛЕКТУАЛЬНОЕ УПРАВЛЕНИЕ ОПТИМИЗАЦИЯ ЛЮБОЙ ЦИРКУЛЯЦИОННОЙ СИСТЕМЫ*
  ЭКОЛОГИЧЕСКИЙ ПОЛНЫЙ КОНТРОЛЬ
  УСТАНОВКА В РЕЖИМЕ ПОДКЛЮЧЕНИЯ И РАБОТЫ


  ПРЕОБРАЗОВАНИЕ ЛЮБОГО НАСОСА 24 / 7
  МГНОВЕННАЯ ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА
  ПО ЗАПРОСУ, ТАЙМЕР И Т. Д.
  ВКЛЮЧАЕТ ЦИФРОВОЙ ТАЙМЕР
  УСТАНАВЛИВАЕТСЯ В 115 В, 3,0 А, МАКСИМУМ
  НАЖМИТЕ, ЧТОБЫ ПОДРОБНЕЕ

• TL4000D    &       TL5000D С ВЫДЕЛЕННЫМ ВОЗВРАТОМ
  РЕЗЕРВУАР ИЛИ БЕЗРЕЗЕРВУАР W.HTRS
  МАКСИМАЛЬНО В ЛЮБОМ МЕСТЕ ПО КОНТУРУ
  * YLW = TL4′ S * ЧЕР =TL5′ S
  ПОДКЛЮЧЕНИЕ ПОДАЧИ/ВОЗВРАТА
  КОНФИГУРАЦИЯ К «ЛЮБОМУ» ОБРАЗУ ЖИЗНИ
  6¾” В X 10″ Ш X 7″ Г
  * 1,76 А, 1/8 Л.С. ПОЛНЫЕ СПЕЦИФИКАЦИИ В БРОШЮРА НАЖМИТЕ ЧИТАТЬ БОЛЬШЕ

• TL4000N   и     TL5000N ХОЛОДНАЯ ЛИНИЯ КАК ВОЗВРАТ БАК ИЛИ БЕЗБАК С HTRS
  НАГРЕВАТЕЛЬ* ИЛИ УСТАНОВКА В РАКОВИНУ
  ТАКОЙ ЖЕ 4-ШЛАНГ 3-СТУПЕНЧАТЫЙ =>
  СОЕДИНИТЕ 4 ШЛАНГА
  2 ГШ ЛЕВЫЙ / 2 ПО ЧАСОВОЙ ПРАВОЙ
  6¾” В X 13½” Ш X 7″ Г
  * 0,79 А, 1/25 л.с. ПОЛНЫЙ СПЕЦИФИКАЦИИ В БРОШЮРА
  НАЖМИТЕ, ЧТОБЫ ПРОЧИТАТЬ БОЛЬШЕ

• АТС3000 ОПТИМАЙЗЕР ATC3000 БАК ВОДОНАГРЕВАТЕЛЬ
  УСТАНОВКА ПОД РАКОВИНОЙ
  ПРОСТАЯ УСТАНОВКА В 3 ЭТАПА
  СОЕДИНИТЕ 4 ШЛАНГА
  2 ШЛАНГА ГВ / 2 ШЛАНГА ЧВ
  6″В X 7″Ш X 7″Г
  0,52 А, 1/40 л. с.
  МАКС. 125 ФУТОВ ДО НАГРЕВАТЕЛЯ
  ИДЕАЛЬНОЕ РАСПИСАНИЕ/ТАЙМЕР
  ПОЛНЫЙ СПЕЦИФИКАЦИИ В БРОШЮРА
  НАЖМИТЕ ЧИТАТЬ БОЛЬШЕ

• КОНТРОЛЬ / АКТИВАЦИЯ и БЕСПРОВОДНЫЕ ОПЦИИ 2016 БРОШЮРА / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Установка серии TL / Руководство пользователя Установка ATC3000/Руководство пользователя Как показано в G I PRO Презентационные материалы и руководства



    ПОСТАВКА СИСТЕМ В КОМПЛЕКТЕ

  НЕТ ДОПОЛНИТЕЛЬНЫХ НЕОБХОДИМЫЕ ЧАСТИ

  (Информация UPS Ground / Tracking отправлена ​​на ваш адрес электронной почты)

Чтобы заказать нажмите на номер модели ниже

Циркуляционный насос горячей воды для всех баковых водонагревателей

    905:30 ATC-3000   370 долларов США. 00   работает с с или без Выделенная обратка Максимальное расстояние до водонагреватель 125 футов

Включает: Встроенный обратный клапан и противосифонный соленоид, шнур питания, 2 шт. линии, 20 событий Таймер,

Руководство по установке/пользователю, гарантия 2 года

Циркуляционные насосы серии TL  для баковые и безбаковые водонагреватели

       До 2 этажного дома и г Расстояние до водонагреватель < 125 футов

    TL4000D   435 долларов США. 00   Выделенный обратная линия (Adj Flow 1 to 14 галлонов в минуту, напор 16 футов, 1/25 л.с.) ТАКО 008 Насос из нержавеющей стали,

Блок управления оптимизатором, встроенный обратный клапан, два (2) запорных клапана 1/2 дюйма или 3/4″ с внутренней резьбой, датчик температуры

1/2 “наружная трубная резьба, Шнур питания, таймер на 20 событий со встроенным зарядка аккумулятора, руководство по установке, гарантия 2 года

   TL4000N   489 долларов США. 00   Нет выделенной линии возврата / Холодная линия как возврат (Adj Flow 1 to 14 галлонов в минуту, 16 футов голова, 1/25 л.с.) ТАКО 008

Блок управления оптимизатором, встроенный обратный клапан, два (2) запорные клапаны, соединения с наружной резьбой 1/2″, датчик температуры,

Противосифонный соленоид, 2 запорных клапана, Сила шнур, две (2) гибкие линии, 20 событий Таймер, Руководство по установке, гарантия 2 года



  До 3-х этажного дома и д Расстояние к водонагревателю < 300 футов

TL5000D 585 долларов. 00   Выделенная линия возврата (Adj Flow от 2 до 30 галлонов в минуту, напор 31 фут, 1/8 л.с.) Насос из нержавеющей стали TACO 011

Блок управления оптимизатором, встроенный обратный клапан, два (2) запорные клапаны 1/2″ или 3/4″ с внутренней резьбой, датчик температуры

1/2 “наружная трубная резьба, Шнур питания, таймер на 20 событий со встроенным зарядка аккумулятора, руководство по установке, гарантия 2 года

TL5000N   639 долларов . 00   Нет выделенной линии возврата / Холодная линия как возврат (Adj Flow 2 to 30 гал/мин, напор 31 фут, 1/8 л.с.) ТАКО 011

Блок управления оптимизатором, встроенный обратный клапан, два (2) запорные клапаны, соединения с наружной резьбой 1/2″, датчик температуры,

Противосифонный соленоид, 2 запорных клапана, Сила шнур, две (2) гибкие линии, 20 событий Таймер, Руководство по установке, гарантия 2 года

спустя годы или больше используйте… Владельцы ReadyTemp сказали…

Профессионалы отрасли  будут исключить дорогостоящие обратные вызовы клиентов как;

” Теперь у меня нет холодной воды ” или ” Едва тепло ” или ” Я получаю вспышки горячей воды, когда душ ”



ReadyTemp ® Владельцы легко оптимизируют подачу горячей воды в своих домах, их «в самый раз» температуры и готовности.

Какая модель подходит для моего дома?

Выберите свою систему на основе водонагревателя тип “бак / безбаковый” и предпочтительно горячая вода “образ жизни”.

Имейте бак водонагреватель и предпочитайте s по расписанию / по таймеру на основе образ жизни без ожидания горячей воды. Закажите наш Система ATC-3000 .

Есть бак водонагреватель и желание по расписанию/таймеру + по требованию (кнопочный/беспроводной) образ жизни. Закажите у нас 905:30 система TL4000 .

Иметь безрезервуарный водонагреватель и предпочтительнее с по расписанию / по таймеру и/или По требованию (кнопочный / беспроводной) циркуляционные операции.

ВЫБИРАТЬ: TL4000 (Н или же Г)   N =Нет выделенная обратная линия (в качестве обратной будет использоваться холодная линия) D =Выделенная обратная линия уже есть в доме

1/25 лошадиных сил в TL4000 системы удовлетворяют всем требованиям к расходу для всех безрезервуарных систем

и по запросу операции.



TL5000(Н или же Г) обычно используется в более крупных строениях> 3000 кв. Футов или в 3-этажных домах.

(см. спецификацию в 2016 БРОШЮРА / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)



 Как Жертва рециркуляторов горячей воды с термостатическим перепускным клапаном комфорт, эффективность и удобство.



Не зацикливайтесь на том, чтобы месяц за месяцем платить за «дорогостоящие» услуги. Неэффективность   в других системах?



ReadyTemp® обеспечивает самое лучшее в горячем водный комфорт, удобство и экономия за счет устранения многочисленных дорого, комфорт лишает недостатки, обнаруженные в современных циркуляторах, рециркуляторах и системы по требованию. Неспособность контролировать как горячую, так и холодную воду, комфорт, неэффективность непрерывно работающие насосы, неточности из-за зажима трубы датчики температуры и дорогостоящая трата энергии от неоднократный слив воды из линии горячей воды, и это лишь некоторые из них. Наша философия, чем раньше будет горячая вода получил в ваша желаемая температура, скорее очень холодно городская вода перестает наполнять ваш водонагреватель — вода, которая иди в канализацию, впустую. ReadyTemp® шкала температуры дает домовладельцам средства для контроля и оптимизировать удобство и комфорт горячей воды в своем доме для максимального эффективность и экономия.



ReadyTemp® контролирует температуру с помощью “прецизионная” нержавеющая сталь “температура контакта с водой”  зонд. Он последовательно и точно измеряет температуру, циклично внутренний ТАСО насос, только по мере необходимости, поддержание воды у домовладельцев набрано температура. Уникальный продукт ReadyTemp® Коллектор, спроектированный космической промышленностью, обеспечивает положительный байпасный поток 90 530 ограничение ’ с использованием встроенного «нормально закрытого» соленоида клапан для рекордной в отрасли эффективности и экономии. Это больше эффективный перепускной клапан предотвращает вытекание воды из линии горячей воды и в линию холодной воды во время использование холодной воды внутри или вне дома. Неэффективный «нормально открытый» термостатический байпас/комфортный клапан остается открыть в любое время 95F или более горячая вода отсутствует в линии что приводит к повторному, ненужному и дорогому спросу на воду обогреватель. Это дорогостоящее и неэффективное откачивание происходит в результате дисбаланс давления воды между линиями горячей и холодной воды при использовании холодной воды. Повышенное давление в линии горячей воды заставляет воды в холодную линию, даже при использовании только холодной воды. Эта сифонная вода затем заменяется холодной городской водой, поступающей в водонагреватель дома. С неэффективными рециркуляторами горячей воды каждый пример использования холодной воды, будь то кухонный кран, ванная комната туалет или садовый шланг приводят к дополнительному потреблению воды обогреватель.



Циклический режим ReadyTemp® на основе температуры система перекачивает воду, которая ниже выбранной домовладельцем температуры из линии горячей воды в линию холодной воды и потом обратно в водонагреватель. Эта циклическая накачка потребляет меньше энергии по сравнению с верхними рециркуляторами горячей воды, которые перекачивают непрерывно в течение запланированных периодов. Циклическая прокачка также приносит пользу комфорту, обеспечивая трубы холодной воды в доме секунд, необходимых для поглощения более теплой воды, прошедшей из линия горячей воды. В результате домовладелец не тратит впустую вода, время и энергия, ожидание холодной воды, частая жалоба владельцами других циркуляционных насосов горячей воды. Нормально закрытый соленоид ReadyTemp® клапан обеспечивает непревзойденный комфорт, поскольку он неуязвим для колебания давления при использовании холодной воды, в отличие от конструкции термостатического клапана и пружинного обратного клапана, которые не могут предотвратить сифонирование из линии горячей воды во время использования холодной воды.



Установка ReadyTemp® гарантирует самый эффективный контроль производительности горячей воды в вашем доме. Никакой другой продукт на рынке не обеспечивает лучшего комфорта, более контроля или повышения эффективности. С энергосберегающими функциями в том числе циклическая откачка по температуре, регулируемая температура управление и блокировка «одноциклового» отключения по расписанию, легко понять, почему ReadyTemp® является промышленная циркуляция горячей воды, предпочтительная для домовладельцев насос.

Shurflo By Pentair Marine Conditioning Self-Circulation Pump

9 908

КОНТРОЛЕРС.

Один из методов заключается в том, чтобы гарантировать, что насос всегда соответствует требованиям к минимальному расходу, установив контур рециркуляции из резервуара, также называемый байпасной линией, оснащенный клапаном байпаса давления. Когда технологическая потребность низкая, производительность насоса по-прежнему будет соответствовать требованиям минимального расхода. Клапан, используемый в процессе, также может называться клапаном поддержания давления в насосе. На схеме справа показан обратный клапан Equilibar® (BPV), используемый в качестве перепускного клапана. BPV Equilibar General Service и Industrial Service отлично подходят для этих приложений.

Другой метод управления потоком насоса заключается в использовании насоса с приводом с переменной скоростью , который, в свою очередь, изменяет расход насоса.

Третий метод управления потоком от насоса заключается в дросселировании нагнетания путем открытия и закрытия клапана на выходе из насоса. В случае управления нагнетанием объемных насосов этот метод используется для предотвращения проскальзывания насоса (также называемого разгоном насоса) и имеет дополнительное преимущество в виде демпфирования пульсаций. На схеме справа показан регулирующий клапан Equilibar, соединенный последовательно с датчиком расхода, управляющим нагнетанием объемного питательного насоса.

Свяжитесь с нами Клапаны обратного давления Клапаны управления потоком

В случае насосов прямого вытеснения дросселирование давления на выходе насоса приводит к определенному расходу, основанному на характеристической кривой насоса . Этот метод описан ниже.

Простое управление потоком насоса для насосов прямого вытеснения

Часто для управления потоком насоса используется сложный ПИД-контур для электронного управления контуром на основе выходных данных расходомера. Модулирующий регулирующий элемент обычно представляет собой регулирующий клапан потока с выдвижным штоком или частотно-регулируемый привод на электродвигателе насоса. Хотя эти методы являются проверенным способом управления потоком насоса, существуют приложения, в которых такая настройка нежелательна. Например, для агрессивных сред может потребоваться технология расходомера, которая является непомерно дорогой. В этих случаях может быть предпочтительнее более простая схема управления потоком насоса с использованием регулятора обратного давления Equilibar.

Контур справа использует клапан обратного давления для регулирования скорости потока, выходящего из насоса, в соответствии с технологическим процессом. В насосе объемного типа, также называемом насосом с вращающимся рабочим колесом или центробежным насосом, выходной поток обратно пропорционален выходному давлению насоса. Когда выход давление насоса низкий, выход расход насоса высокий. Эта взаимосвязь между давлением на выходе насоса и расходом на выходе насоса показана на кривой производительности насоса, также называемой диаграммой P-V (см. график справа). Для каждого давления насос будет обеспечивать только один определенный расход. Таким образом, чтобы управлять потоком центробежного насоса, просто установите выходное давление в точку на диаграмме P-V, которая позволяет насосу обеспечивать требуемый расход.

Давление на выходе насоса устанавливается с помощью регулятора обратного давления. После установки давления устанавливается скорость потока в процессе. Регулятор обратного давления (BPR) изолирует любые изменения, происходящие в системе, расположенной ниже по потоку, путем внесения корректировок, чтобы поддерживать давление на входе (давление на выходе насоса) на уровне заданной уставки.

Equilibar серии BD BPV из SS316L. Клапаны серии BD доступны с размерами труб от 1,5 до 4 дюймов и часто используются для управления расходом насосов



Equilibar BPV управляет потоком нагнетания насоса

Кривая зависимости давления насоса от производительности потока

Точное управление потоком с помощью регуляторов потока Equilibar

Уникальная технология Equilibar BPR особенно применима в этой схеме управления потоком. Эта технология предлагает множество преимуществ по сравнению с традиционными шаровыми или игольчатыми регулирующими клапанами с выдвижным штоком. В Equilibar в качестве единственной подвижной части используется гибкая диафрагменная мембрана. Эта конструкция устраняет трение, что позволяет клапану управления расходом Equilibar реагировать точно и с очень низким гистерезисом. Equilibar представляет собой конструкцию с пилотным управлением, в которой регулируемый расход устанавливается путем приложения заданного давления сжатого газа к верхней стороне диафрагмы. Преимущества Equilibar:

• Уникальная конструкция регулятора расхода Equilibar позволяет регулировать диапазон регулирования до 200 : 1, управлять очень малыми микропотоками, а также хорошо работает со смешанной газовой и жидкой фазами.
• Может управлять потоком насоса с очень высоким разрешением. Мембрана без трения является единственной движущейся частью Equilibar и быстро реагирует на малейшие изменения расхода в системе или заданного давления пилота. .
• Простая конструкция проста и недорога в обслуживании в полевых условиях.

Запросить предложение

Видео показывает, как регулятор обратного давления может управлять потоком насоса

Щелкните ссылку на видео, чтобы увидеть регулятор обратного давления Equilibar, используемый для управления потоком насоса в инженерной лаборатории Equilibar. Насос центробежного типа с вращающимся рабочим колесом, используемый для подачи охлаждающей воды. В этом видео мы демонстрируем, что скорость потока от насоса повторяема, что позволяет вам снова и снова возвращаться к одной и той же скорости потока. Схема лабораторной установки показана справа.



Регулирующий клапан Equilibar с несколькими отверстиями в разобранном виде. Эта уникальная конструкция обеспечивает мгновенное управление без трения. Пилотное давление в куполе управляется электронным способом (не показано).

Anchor & Decking AUTOPILOTOTOTOTOTOTOTOTOTOTOT 888888888888 гг.0138 Communication Electrical Supply Electronics Engine Parts Fish Finder Fishing & Sailing GPS & Chartplotter Instrument Lighting Marine Radar Navigation Tool Outdoor Gears Plumbing & Pump Safety Steering & Control Trolling Motor Factory Refurbished Специальные предложения Скидка месяца Новые продукты Корзина Как сделать заказ Связаться с нами Отзывы Вопросы и ответы Privacy Policy Company Info Site Map Send me more info Product Tutorials Manufacturer Links Link to Us Government Order Sign Up for Newsletter . 0100 Home > Plumbing & Pump > Marine General Purpose Pump > Наличие: Обычно отгружается на следующий рабочий день Самовсасывающий циркуляционный насос для кондиционирования воздуха Shurflo by Pentair Marine — 115 В перем.0531 c88258Цена по прейскуранту: 548,00 долларов СШАНаша цена: 369,00 долларов США Самовсасывающий циркуляционный насос для морского кондиционирования воздуха – 115 В переменного тока, 4,5 галлона в минуту, 50 фунтов на квадратный дюйм Байпасные клапаны EDM с функцией работы всухую Shurflo обеспечит работу вашего кондиционера. Воздушная пробка часто возникает, когда вы опускаете лодку на воду. Pentair Shurflo Самовсасывающая циркуляция Насосы помогают предотвратить воздушную пробку и поддерживать систему кондиционирования воздуха в исправном состоянии. Бег. Совместим со всеми типами лодок, которые можно буксировать или нет. постоянно в воде. Технические характеристики: 4,5 гал/мин 90 184 115В Самовсасывающий Байпас 50 фунтов на кв. дюйм Клапаны из EPDM Преимущества: Разработан с автоматическим запросом Работает тихо Включает тепловую защиту Может работать всухую без повреждений Устанавливается в любом положении Рекомендуемые аксессуары для шланга 5/8″: Один входной фильтр 255-215 Два шарнирных колена с заусенцами для шлангов 5/8 дюйма 244-3936 Один прямой 5/8″ 244-2936 Брошюра Посмотреть (pdf) **Цена может быть изменена в любое время без предварительного уведомления. Мы не несет ответственности за опечатки. Любые продукты могут быть снят с продажи в любое время. ** Все товары, продаваемые здесь, абсолютно новые, если не указано иное. В противном случае предоставляется полная гарантия производителя . ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая ди-н-гексилфталат (DnHP) который, как известно штату Калифорния, наносит репродуктивный вред, и Винилхлорид, который, как известно в штате Калифорния, вызывает рак. За дополнительную информацию см. на P65Warnings.ca.gov. _____________________________________________________________________________ Твитнуть @wmjmarine ____________________________________________________________________________________________ Пожалуйста, свяжитесь с нами по электронной почте [email protected] или позвоните нам по телефону __________________________________________________________________________________________   Рейтинг клиентов Самые популярные Мы предлагаем онлайн-отслеживание доставки 256-битное шифрование Корзина для покупок Вся личная информация отправлено зашифровано и защищено на 100% _____________________________________________________________________________ ____________________________________________________________________________________________ Рекомендуемый сайт: WMJ Marine на Facebook   | WMJ морской в Ссылка  | WMJ морской в Твиттер | Магазин морской электроники Спасибо, что посетили WMJ Marine для вашего Лодочное оборудование и Морская электроника

Главная | Якорь и стыковка | Автопилот | Аксессуары для лодок | каюта/камбуз/палуба | Связь | Электроснабжение | Электроника | Детали двигателя | Искатель рыбы | Рыбалка и парусный спорт | GPS и картплоттер | Инструмент | Освещение | Морской радар | Инструмент навигации | Наружные шестерни | Сантехника и насос | Безопасность | Рулевое управление и контроль | Троллинговый мотор | Восстановленный завод | Специальные предложения | Скидка месяца | Новые продукты Политика нашей компании | Политика конфиденциальности | Корзина для покупок Специалист по морской поставке, США – WMJ Marine Corporation Справа: WMJ Marine Corporation 2004-2022
