Включение освещения в темное время суток

Содержание

    • 0.1 Мощность устройства также играет большую роль. Лучше выбрать датчики освещения с запасом по мощности.
  • 1 Автоматизация подсветки: преимущества и назначение
  • 2 Датчики движения – самый распространенный вариант
  • 3 Умный выключатель — хлопаем в ладоши
  • 4 Фотореле и их роль в системе автоматической подсветки дома
  • 5 Заключение
  • 6 Устройство и принцип действия
  • 7 Характеристики и выбор
  • 8 Выбор места установки
  • 9 Схемы подключения
  • 10 Особенности подключения проводов
  • 11 Как настроить фотореле для уличного освещения
  • 12 Астротаймер

В настоящее время для включения внешнего освещения чаще всего используют датчики освещения. Они дают возможность экономить на потреблении электроэнергии, а также автоматизируют подключение освещения при наступлении темного времени суток.

Сумеречный выключатель (датчик освещенности) является устройством, входящим в систему автоматического управления приборами освещения, в зависимости от степени освещенности пространства. Он подключает и отключает свет в автоматическом режиме, чаще всего снаружи помещений: витрин магазинов, освещение автомобильных дорог, тротуаров, въездов в гаражи, подъезды домов.

Стоимость датчиков невысокая, поэтому быстро окупаются. Рассмотрим более детально их устройство, принцип работы и другие особенности, связанные с применением таких датчиков.

Устройство и принцип действия

Перед тем как выбирать датчики освещения, необходимо разобраться с их устройством и принципом работы. Чаще всего они изготавливаются на основе фотодиода, фоторезистора или фототранзистора. В обоих случаях принципиальная схема работы одна и та же.

Датчики уличного освещения для нормального функционирования должны подключаться к электрической бытовой сети. На клеммы датчика должны подходить фазный и нулевой проводники. В датчике имеется также третий вывод, подающий сигнал на линию освещения, который будет рассмотрен позже в разделе «подключение».

Датчик подключен к усилителю сигнала, который соединен с силовым реле, подающим питание на приборы освещения.

В зависимости от освещенности изменяется сопротивление чувствительного элемента. Чем меньше освещенность, тем больше его сопротивление. При достижении заданной величины напряжения датчик выдает сигнал на усилитель, который приводит в действие реле. Это реле замыкает цепь приборов освещения. Вследствие этого на них подается питание, и включается свет.

При наступлении светлого времени суток уровень освещенности повышается. В результате датчик размыкает контакты реле, которое выключает питание приборов освещения, и свет выключается.

Разновидности и выбор

По мощности до:
  • 1 кВт.
  • 2 кВт.
  • 3 кВт.
По типу установки:
  • Для установки в электрощит на дин-рейку.
  • Внешние, накладные (на стену).
  • С выносным чувствительным элементом.
  • Для уличной установки.
  • Для монтажа внутри помещений.
По типу нагрузки:
  • Для энергосберегающих ламп.
  • Дляламп накаливания.
По методу управления:
  • Программируемые.
  • С функцией энергосбережения в ночное время.
  • С принудительным отключением.
  • Автоматические.

Сначала необходимо выбрать эксплуатационное напряжение и степень защиты. Если датчик будет монтироваться снаружи помещения, то его класс защиты должен быть не менее, чем IР 44. Это означает защиту датчика от попадания посторонних предметов внутрь размером больше 1 мм, защиту от влаги.

Далее следует обратить внимание на режим эксплуатации по температуре. Нужно выбирать модели, которые способны работать при температуре в вашем регионе.

Мощность устройства также играет большую роль. Лучше выбрать датчики освещения с запасом по мощности.

Некоторые модели оснащены регулятором порога срабатывания. То есть, настраивается чувствительность датчика. Например, при выпадении снега лучше снизить чувствительность, так как снег отражает свет, который может повлиять на срабатывание датчика. Пределы настройки чувствительности также бывают разными.

Время задержки включения датчика также может регулироваться. Такая регулировка необходима для защиты от ложных срабатываний. Например, в темное время на чувствительный элемент может на короткое время попасть свет от случайного источника (фар автомобиля). При малом времени задержки датчик сработает и свет выключится. Если задержка достаточная, то датчик не сработает, свет будет продолжать гореть.

Место установки

При проектировании системы автоматического освещения большое значение имеет правильное расположение датчика освещения, для его корректной работы.

При выборе места монтажа датчика следует учесть следующие факторы:
  • Высота установки не должна быть слишком высокой, так как датчик придется периодически обслуживать: очищать от пыли и загрязнений, протирать.
  • Место установки должно исключать попадание на датчик света фар автомобилей.
  • Приборы освещения должны быть удалены как можно дальше.
  • Необходимо обеспечить беспрепятственное попадание света солнца на датчик, для его правильного срабатывания.

Иногда датчики освещения в виде эксперимента приходится располагать в разных местах, чтобы добиться его правильной работы.

Схемы подключения

Датчики освещения любых фирм изготовителей оснащены тремя выводами. Они имеют цвета: красный, синий и черный. Из них:

  • На черный провод подключается фаза.
  • К синему проводу подключают нулевой проводник.
  • Красный провод отходит на подачу питания на освещение.

Чаще всего все схемы изображают с соблюдением этих цветов.

Датчики освещения подключаются по схеме. На вход датчика поступают фаза и ноль, а выходит провод фазы на приборы освещения. Нулевой проводник на освещение подключают от шины сети.

Согласно правилам, провода нужно соединять в монтажных коробках. Сегодня не проблема купить любой вид коробки. При уличном монтаже лучше приобрести защищенную от влаги модель. Ее устанавливают в доступном месте. Датчик подключается по приведенной схеме.

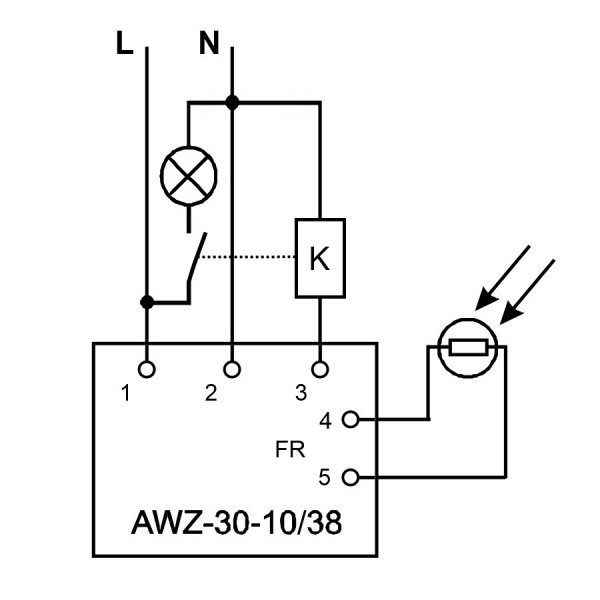

Если датчик устанавливается для подключения мощного фонаря, имеющего дроссели, то в схему необходимо добавить

магнитный пускатель, который способен функционировать при частом пользовании при выключении и включении освещения. Он рассчитан на прохождение пусковых значений тока.

Если освещение необходимо только при наличии людей, то в схему добавляют датчик движения. По такой схеме датчик движения сработает только в темноте.

Настройка чувствительности датчика

После монтажа датчика необходимо настроить его чувствительность. Чтобы отрегулировать границы срабатывания, внизу корпуса должен находиться регулятор. Вращая его, можно выполнить настройку чувствительности.

На корпусе датчика имеются изображения стрелок, обозначающих направление настройки для уменьшения или повышения чувствительности датчика.

При первой настройке лучше выставить минимальную чувствительность. При постепенном снижении освещения на улице, когда, по вашему мнению, должен уже включаться свет, производите подстройку, плавно поворачивая регулятор, пока свет не включится. На этом настройка закончена.

Достоинства
  • Автоматическое включение освещения и ручная регулировка экономят электроэнергию.
  • Увеличение уровня безопасности, так как работа освещения в автоматическом режиме отпугивает злоумышленников.
  • Оснащение многих моделей дополнительными функциями в виде таймеров и других функций.
  • Простая схема установки и подключения без привлечения квалифицированных специалистов.

Серьезных недостатков такие устройства не имеют, кроме расходов на их приобретение.

Каждый из нас мечтает, чтобы собственный дом был автоматизирован и для включения света или телевизора достаточно было просто войти в комнату.

Если с бытовой техникой в плане автоматизации дела обстоят не очень, то с системой освещения все намного лучше. И сегодня в доме или квартире можно с помощью специальных устройств относительно просто создать систему для автоматического освещения.

Наша статья расскажет вам, каким образом можно своими руками организовать в любом помещении дома качественную систему освещения, работающую в автоматическом режиме.

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

  • эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
  • возможность установить автоматическое устройство системы управления света своими руками;
  • автоматическое включение света в темное время суток;
  • экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

  • через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
  • через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
  • через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

Обратите внимание! Все перечисленные выше способы включения и выключения освещения в темное время суток могут использоваться как в доме, так и на улице. Но те аппараты, которые способны реагировать на звуковой сигнал, стоит устанавливать именно в помещениях, чтобы снизить риск ложного срабатывания.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры.

Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

Датчики движения – самый распространенный вариант

Чаще всего в доме система автоматического освещения организовывается путем установки датчиков движения. Такие приборы бывают самыми разнообразными:

  • инфракрасными. Являются самыми безопасными в плане длительной эксплуатации в жилых помещениях. Они проводят оценку изменений теплового сигнала и при обнаружении разницы между посланным и принятым сигналом могут включать или выключать свет в комнате;

Инфракрасный датчик движения

  • микроволновой и ультразвуковой датчик. Такие изделия чаще используются для автоматизации системы освещения на улице. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказываться на состоянии здоровья людей. Принцип работы микроволнового и ультразвукового датчика практически аналогичен. Разница заключается только в типе принимаемого и испускаемого сигнала: микроволны или ультразвук. Схемы организации таких устройств почти идентичны;

Микроволновой датчик движения

  • комбинированный датчик. Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Устройство комбинированного датчика содержит два типа сенсора, которые анализируют сигналы в контролируемой области.

Обратите внимание! Комбинированные и инфракрасные датчики дают минимальное количество ложных срабатываний.

Для правильной работы прибора нужны схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к прибору, либо нанесены на бок упаковки. Схемы подключения могут иметь разный вид. Все зависит от модели прибора, с помощью которого планируется организовывать управление светом.

Монтаж датчиков движения возможен в любых помещениях дома, включая ванную комнату и туалет. Свет в такой ситуации будет включаться при вхождении человека в комнату, и выключаться при его выходе.
Кроме этого подобные устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять и другие типы устройств данной системы.

Умный выключатель — хлопаем в ладоши

Еще одним довольно оригинальным, но, тем не менее, популярным способом включения света в помещении является установка выключателя, реагирующего на хлопки ладонями.

Такое устройство оснащено микрофоном, для которого характерна высокая избирательность. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме этого, умный выключатель оснащен специальной автоматикой, которая способна анализировать полученный звуковой спектр и вычленять из него необходимый сигнал.

Обратите внимание! Умный выключатель может реагировать не только на хлопок ладоней, но и на специальное слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний. Здесь главное грамотно все настроить.

Для установки такого выключателя также используют специальные схемы. Это нужно обязательно учитывать при монтаже аппарата в доме.
Использовать выключатель лучше всего в таких комнатах, как спальня, гостиная, кухня, коридор. А вот для ванной комнаты с туалетом умный выключатель не подойдет.

Фотореле и их роль в системе автоматической подсветки дома

Все устройства, которые применяются для организации в доме автоматической системы подсветки, могут в той или мере реагировать на степень освещенности. Но есть специальные изделия, которые реагируют на уровень естественной подсветки. Это реле разных модификаций.

Управление светом здесь происходит при снижении уровня естественного света ниже установленного показателя. Для того чтобы управление было правильным, реле такого плана нужно устанавливать, используя правильные схемы. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому, если неправильно подключить хотя бы один провод, реле не будет функционировать как нужно.

Схема подключения фотореле

Вместе с тем стоит отметить, что при организации системы автоматического освещения внутри жилого сооружения, фотореле или другие его модификации используются редко. Чаще они входят в систему наружной подсветки, где их размещение будет наиболее актуальным и эффективным. Здесь, как правило, используется фотореле, которое имеет вид датчика. Он имеет определенную чувствительность к световым лучам. Попадая на реле, солнечные лучи способствую переходу устройства в режим изолятора. А вот в темное время суток, когда световой поток ослабевает, реле преобразуется в проводник. В результате такого преобразования происходит включение света ночью и вечером. Запитка прибора идет от электросети дома.

Заключение

Для того чтобы организовать в доме качественную и эффективную систему автоматического включения света, можно использовать три группы устройств. Каждая из них обладает своими преимуществами и недостатками, которые следует учитывать при выборе для дома. Есть некоторые приборы (микроволновые датчики движения), длительная работа которых вблизи людей недопустима по причине нанесения значительного вредя здоровью. И эта статья поможет вам сделать взвешенный выбор в пользу того или иного вида автоматического прибора для освещения жилых комнат.

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

  • На него должен падать солнечный свет, то есть он должен быть под открытым небом.
  • Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
  • Не желательно чтобы на него попадал свет фар.
  • Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

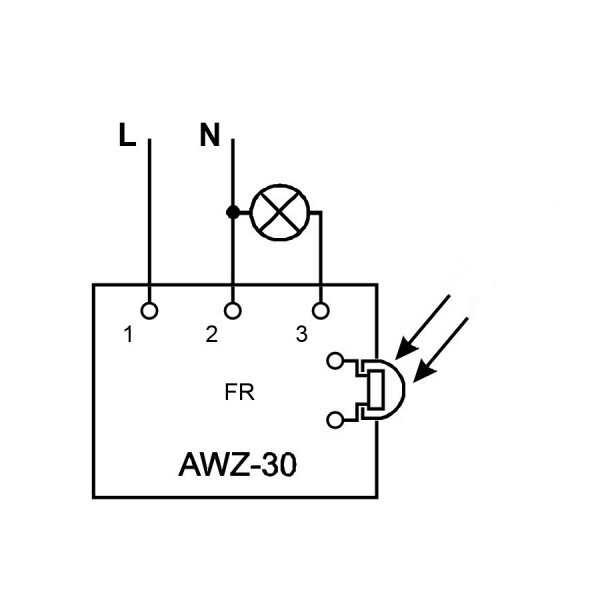

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

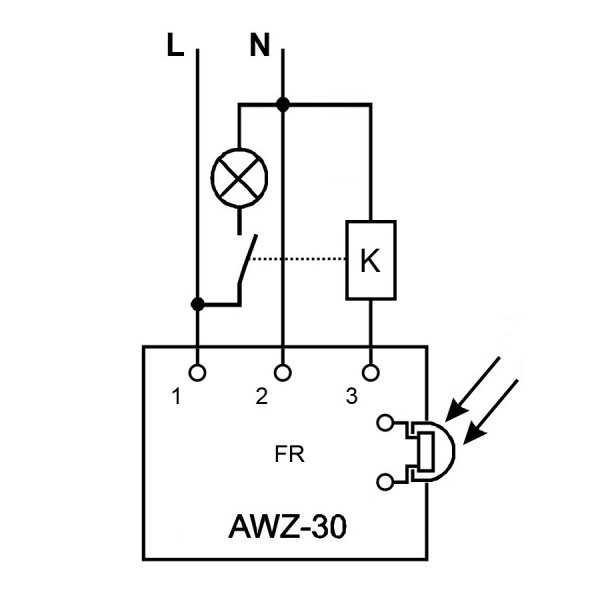

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

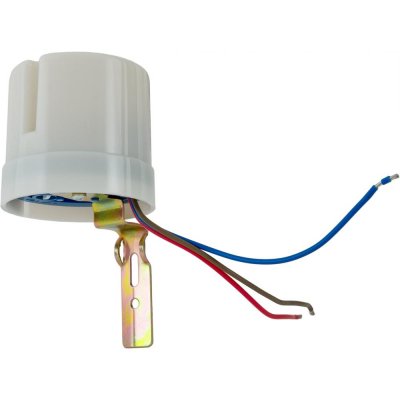

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

  • красный провод всегда идет на лампы:
  • к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
  • к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

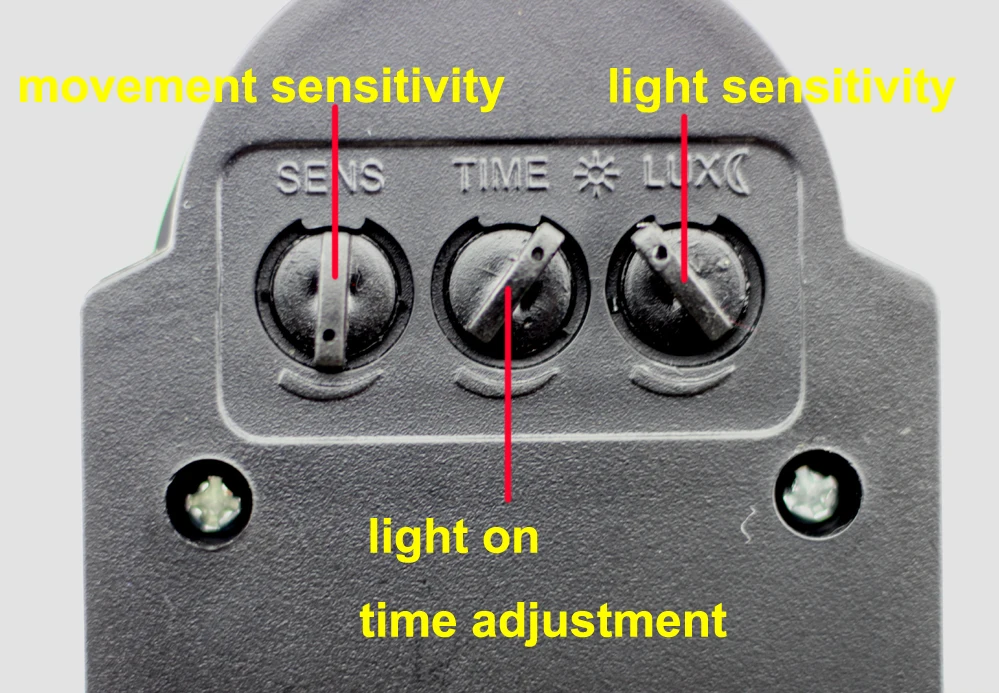

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

  • Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
  • Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
  • Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

  • Автор: Мария Сухоруких
