Давление в расширительном бачке двухконтурного котла

Главная » Статьи » Давление в расширительном бачке двухконтурного котла

Давление в системе отопления: накачиваем расширительный бак

24.04.2015

Расширительный бак в котле отопления предназначен для компенсации перепадов давления при нагревании и остывании теплоносителя (воды или антифриза). При этом физически сам бак разделен на две части мембраной. По одну ее сторону находится вода, попадающая из общей системы. По другую — воздух, создающий необходимое давление.

Если расширительный бак периодически не накачивать, он перестает работать должным образом. В результате может наблюдаться, например, следующая картина:

Включаете воду, чтобы наполнить ванну. Котел из режима отопления переходит в режим ГВС, вода в контуре отопления постепенно остывает. Ванна набирается долго, расширительный бак не работает, в результате давление в системе внезапно (!) падает. В конце концов вы все-таки закрываете кран, и тут начинается самое интересное. По идее, котел снова должен начать греть батареи. Но не тут-то было. Давление упало ниже критического, и автоматика все заблокировала.

Неприятная ситуация. Хотя на самом деле решается достаточно просто.

Накачиваем расширительный бак

Для начала нужно понять, что накачиваем мы именно расширительный бак, а не нагнетаем воздух в систему. Поэтому манометр, установленный на котле, — не главный показатель в этой процедуре. Пользуемся манометром на насосе. Да, для работы подойдет обычный автомобильный насос. Мастера из обслуживающих организаций приходят с компрессорами. Но в данном случае разница не существенная. Вам нужно в достаточно маленьком объеме накачать давление в одну атмосферу. Насоса более чем достаточно.

Порядок действий.

1.Отключаем котел из розетки

2. Сливаем из него воду

По-хорошему всю систему трогать не нужно. Если у вас грамотно установлен котел, то перекрываете установленные рядом с ним краны (кроме одного). Расположение труб под котлом может отличаться, но их всегда пять: подача и обратка отопления, вход холодной воды для подпитки котла и для системы ГВС, выход ГВС, подвод газа.

Закрываете подачу и обратку системы отопления — это поможет не сливать воду из всей системы и заниматься исключительно котлом. Закрываете кран подачи холодной воды. Кран горячей воды (той, что уходит из котла) оставляете открытым. Дополнительно открываете вентиль горячей воды на ближайшем смесителе. Отсюда и будет сливаться содержащаяся в котле вода.

В принципе, можно сливать и через установленный снизу специальный штуцер. Но это дополнительная возня с ведрами и тазиками. С раковиной как-то все понятней.

Для чего все эти манипуляции? Чтобы убедиться, что действительно накачаем расширительный бак, а не создадим видимость этой работы из-за того что в баке осталась вода.

Открываем кран подпитки котла (расположенный снизу небольшой вентиль). Через открытый смеситель потечет содержавшаяся в котле вода. Давление на манометре, который расположен на корпусе, должно упасть до нуля!

3. Накачиваем расширительный бак

На баке есть ниппель, к которому подключаем насос.

Обычно расширительный располагается так, что добраться до ниппеля можно не снимая крышку котла. Чаще для этого нужно подлезть сверху — как на картинке. Иногда делается тоже самое, но снизу.

Давление в баке рекомендуется делать примерно 80% от рабочего давления в системе. Получается около 1,2 атмосферы. (Важный момент: если перекачать сильнее, бак просто не будет работать). Качаете, ориентируясь на манометр насоса. В процессе из смесителя может продолжать вытекать вода.

4.Подключаем котел

Когда с расширительным закончено, нужно снова вернуть систему в рабочее состояние.

Закрываете кран подпитки котла.

Открываете кран подачи холодной воды. Естественно все это тут же пойдет в открытый смеситель.

Когда сольется вся грязь и все пузыри воздуха, закрывайте смеситель.

После чего открываете кран подпитки и заново наполняете котел до рабочего давления — ориентируясь по манометру на корпусе.

В финале открываете краны подачи и обратки. Скорее всего давление чуть упадет, тогда можно еще долить воды. Или подождать, спустить воздух из всех батарей и тут уже ориентироваться по местности.

Последний штрих — удаляем воздух из насоса. При работающем котле на торце насоса плоской отверткой выкручивается пробка. Принцип здесь такой же, как и с кранами Маевского.

На этом все. Для новых котлов рекомендуется накачивать расширительный бак раз в два года. Для остальных — каждый сезон.

comments powered by HyperComments

pro.batyanya.ru

Почему падает давление в системе отопления

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Причины и варианты решения проблемы

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Отключение электропитания

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Протечка трубопровода, радиатора, крана и пр.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Настройки расширительного бака

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали. Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.

Следующий этап – повторный спуск воздуха.
Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.

После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

С этой статьей читают: Мембранный расширительный бак для отопления

Как рассчитать объем экспанзомата?

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

V – количество жидкости, используемой для обогрева помещения;
E – коэффициент расширения воды при нагреве, равный 0,0359;
D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Получившееся число округляем в большую строну (из примера – 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

www.portaltepla.ru

Как контролировать давление в расширительном бачке отопления – особенности системы

Содержание:

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

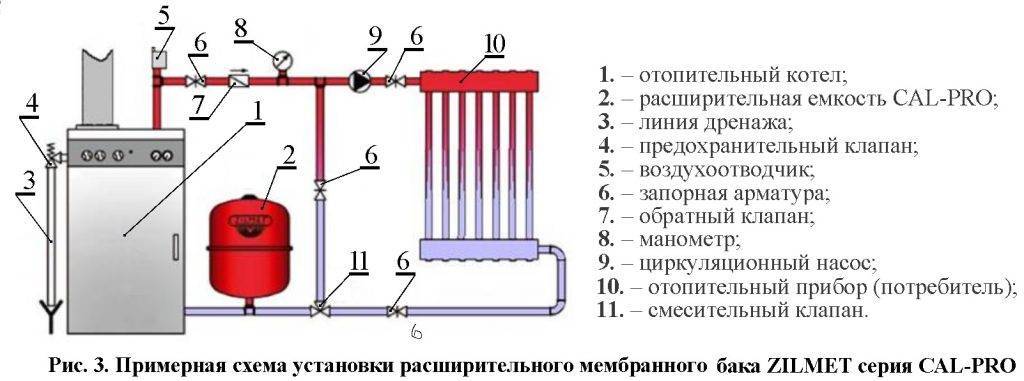

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления – какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

teplospec.com

Почему падает давление в расширительном бачке двухконтурного котла

Расчетные показатели мембранного расширительного бачка

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Схематичная конструкция расширительного бачка

В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
Следующий этап – повторный спуск воздуха.
Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

V – количество жидкости, используемой для обогрева помещения;
E – коэффициент расширения воды при нагреве, равный 0,0359;
D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

vizada.ru

Давление воздуха в расширительном бачке

Расширительный бак является неотъемлемым элементом отопительной системы. Он играет важную роль в компенсации теплового расширения теплоносителя и нормализации напора в системе. Поэтому нужно контролировать давление в расширительном бачке газового котла.

Принцип работы расширительного бака

Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.

В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.

Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел.

Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.

Какие задачи выполняет расширительный бак?

Расширительный бак в закрытой системе отопления выполняет две важные функции:

Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.

Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.

Давление в расширительной емкости

На производстве устанавливается определенное давление воздуха в расширительном бачке газового котла. Однако оно может и не подойти для оптимальной работы агрегата. Тогда параметр давления легко перенастроить. Производители предусматривают в корпусе части бака, заполненной воздухом, золотник. Покрутив его, можно отрегулировать давление.

Учтите, что манометр показывает лишь избыток давление. То есть, если использовать понятие абсолютного давления, то к показанию следует прибавить 1 атмосферу (бар).

Пользователей интересует вопрос, какое должно быть давление в расширительном бачке газового котла? Начальный показатель в расширительном бачке устанавливают на 0,2 бар ниже давления в отопительных трубах, равное статическому напору. Его вычисляют как разница между верхней точкой отопления и серединой расширительной емкости.

Если высота отопления 7 м, то статистическое давление будет составлять 0,7 атм из соотношения 10 м = 1 атм.

Если давление в баке превышает оптимальный показатель, например, он составляет 2,8 бара, то при запуске насоса напор изменится, но незначительно. Высокое давление в емкости ухудшает компенсирующие свойства бака – кислород будет выталкивать поступающую жидкость обратно.

Если давление в емкости слишком низкое, то излишки теплоносителя, попав в бак, продавят мембрану и заполнят все пространство. При повышении температуры воды и, соответственно, давления будет срабатывать предохранительный клапан.

Узнайте здесь, как самостоятельно рассчитать мощность газового котла?

Бывают случаи, когда давление в расширительном баке настроено верно, но при увеличении температуры теплоносителя срабатывает предохранительный клапан. Скорее всего, причина в том, что расширительный бак имеет слишком маленький объем. Тогда нужно его заменить или поставить дополнительный элемент.

Как отрегулировать давление в расширительном баке?

В расширительном баке имеется золотник, вмонтированный в ниппель, предназначенный для накачки либо спуска воздуха. Он находится на стороне, обратной месту подключения теплоносителя. Ниппель емкости очень похож на автомобильный, поэтому можно добавить давление с помощью обычного насоса с манометром для авто. Выполнить это можно следующим образом:

выключить агрегат и подождать около 8 минут до полной остановки движения теплоносителя;
закрыть запорные краны трубопровода, где находится емкость, и слить воду; у бака, встроенного в котел закрывают подачу и обратку;
открыть ниппель и подключить к нему насосный шланг;
накачать воздух до 1,5 атм и подождать пока с емкости не выльется вся жидкость, после этого выпустить кислород;
перекрыть запорную арматуру и насосом накачать давление до необходимого;
снять насос, одеть колпачок на ниппель и закрыть сливной штуцер;
открыть перекрывающие краны и набрать воду в систему отопления;
проверить правильность давления в баке.

При достижении агрегатом рабочих параметров стрелка манометра не должна прыгать, а набирать показатели плавно.

Манометр автомобильного насоса имеет показатели в МПа, а не в барах. Чтобы сориентироваться, сколько МПа следует набрать, за основу принимают, что 1 Бар=1 атм=0,1 МПа.

Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.

Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
Подключить насос и закачать жидкость до получения эксплуатационного давления.
Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

Отключить нагреватель и подождать 7—10 минут до остановки системы.
Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
Присоединить насос к ниппелю.
Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
Закрыть все клапаны, создать необходимое давление.
Снять насос, открыть вентиль, налить воды.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

Почему падает давление

Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:

При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.

Полезное видео

Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.

Техническое обслуживание

Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.

Начальное давление в расширительном баке отопления – второй важный параметр наряду с объёмом бака (о выборе объёма было рассказано в предыдущей статье). На заводе в баках создают давление 0.75 атм. Но этого не достаточно, нужно ещё учесть условия, в которых бак будет работать.

Почему важно начальное давление в расширительном баке?

Я здесь не стану загружать вас расчётами, а сразу приведу основные числа. Но сперва поясню, почему важно знать начальное давление в расширительном баке. А вот почему:

– после заполнения системы теплоносителем, сам расширительный бак должен быть заполнен на 25% (0.25 объёма бака), при таком условии есть ещё 75% объёма бака, которые можно сжимать, и, наоборот, есть 25% воды, которые могут уходить из бака. Вот это условие должно обеспечиваться начальным давлением в баке.

Почему последнее тоже важно и что произойдёт, если бак опустеет полностью? При любом понижении температуры или незначительной утечке теплоносителя, давление в системе сразу падает до нуля. Это не допустимо!

Другой крайний случай – бак заполнен полностью. Если температура в системе повышается и дальше, теплоносителю деваться нет куда. Давление будет повышаться до тех пор, пока либо не сработает предохранительный клапан, либо не произойдёт разрыв в системе.

Поэтому нужно, чтобы при заполнении системы при комнатной температуре давление в ней было заданным (обычно 1.5 атм., т. к. большинство настенных котлов рассчитано именно на него для начала работы). Если такое давление не будет создано, настенный котел просто-напросто не запустится. В общем, при таком начальном давлении в системе бак должен быть заполнен на 25%.

Каким должно быть давление в расширительном баке?

В дальнейшем при нагреве теплоносителя и его расширении, в расширительном баке и, соответственно, во всей системе давление не должно превысить 3 атм.

Если объём в баке «гуляет» от 20% до какой-то величины, но при этом давление не превышает 3 атм., то система работает хорошо.

Для заполнения бака на 25% при начальном заполнении системы, нужно, чтобы начальное давление в расширительном баке отопления было 80% от того давления в системе, которое мы будем создавать. Если при 20 градусах должно создаваться давление в системе 1.5 атм., то:

Начальное Давление в баке = 1.5 х 0.8 = 1.2 Бар.

Надеюсь, что за всем этим многословием вы не просмотрели главного. Вот это: давление в расширительном баке отопления перед его установкой (или перед заполнением системы) должно составлять 80% от того давления, при котором запускается котел.

Почему падает давление в расширительном бачке двухконтурного котла

Причины и варианты решения проблемы

Расчетные показатели мембранного расширительного бачка

Отключение электропитания

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Протечка трубопровода, радиатора, крана и пр.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Настройки расширительного бака

Схематичная конструкция расширительного бачка

В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
Следующий этап – повторный спуск воздуха.
Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

С этой статьей читают: Мембранный расширительный бак для отопления

Как рассчитать объем экспанзомата?

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

V – количество жидкости, используемой для обогрева помещения;
E – коэффициент расширения воды при нагреве, равный 0,0359;
D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

Давление в расширительном баке котла вайлант

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

«Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

Здесь Вы можете задать свой вопрос нам. Ответ появится на этой странице вместе с Вашим вопросом. Если хотите чтоб мы послали Вам ответ по почте, то укажите свой е-майл (е-майл не будет опубликован на сайте или передан третьим лицам)

Вопросов: 156

Задать вопрос | Наверх | Показать все | | >>>

Здравствуйте. Подскажите я хочу приобрести газовый
накопительный бойлер на 200л. Надо ли мне подллючать к нему
расширительный бак или нет, много мастеров разное говорят, дом
с мансандрой. И еще подскажите в моем доме в не которых
дальних радиаторы прогревается только с врерху и до половины,
что можно сделать, все трубы спрятаны, можно установить на
коллекторе подаче воды принудительные насосы, на дальние
комнаты, или надо ставить на обратку. Зарание большое спасибо.

Расширительный бак на системе водоснабжения никогда лишним не будет. Он компенсирует все возможные гидроудары, сокращает число включений насоса (если у Вас вода с собственного колодца или скважины). Расширительный бак для систем горячего водоснабжения. Объем — не менее 10% от объема всей системы. В Вашем случае литров 30. Можно и больше — цена у них не сильно различается, а система будет работать лучше.

По поводу радиаторов — тут может быть несколько причин:

Банально не хватает мощности насоса. Если у Вас насос в котле, он и так на обратке стоит. Можно поставить насос на коллекторе, но надо понимать что и система должна быть по нормальному сделанной. Не стоит забывать что вода течет туда — куда ей легче.

Какая у Вас марка и модель котла? Какая площадь отопления? Сколько этажей?

Также возможен вариант что не хватает мощности котла

Возможен вариант неправильно собранной системы и как было написано ранее вода течет туда куда ей легче.

Также возможно воздушные пробки.

Надо все смотреть по месту.

С уважением, Михаил

возможно ли установить принудительную вытяжку для котла
Vaillant atmo TEC pro в существующий дымоход

Для котла Вайлант это не предусмотрено инструкцией по эксплуатации. Любые поломки вызванные таким доп оборудованием приведут к снятию в гарантии Вашего котла.

Однако если рассмотреть Ваш котел с технической стороны, то он по части дымоудаления ничем не отличается от котлов где такую насадку можно использовать.

Решение за Вами.

С уважением, Михаил

Здравствуйте. У меня котел Vaillant atmo TEC pro какое
давление в расширительном баке должно быть?

Если говорить именно о давлении в расширительном баке, то это 0,75 Бар

Если говорить о давлении в системе, то нормой является 1-2 Бар

С уважением, Михаил

котел метеор 18 кт быстро падает давление. почему?

Скорее всего где то утечка.

С уважением, Михаил

Здравствуйте! У меня котел Vaillant vuwint 240/3-3. Срок
службы 2 месяца. Проблемы при включении: когда котел
включается происходит неоднократное включение пьезо и шумный
розжиг газа (вспыхивает с шумом). При дальнейшей работе
начинает слышаться стук в котле. Вызывали мастера с сервиса,
но он ничем не помог, а лишь сказал, что это нормальное
функционирование котла, но нужно обратить внимание на работу
дымохода.

Шумный розжиг возможен, но не должен быть нормой. Причиной может быть маленькое давление газа — котел не получает достаточного объема газа для розжига.

Стук — тоже бывает, но его быть не должно — от какого узла котла идет стук? на что он похож?

По работе дымохода — это тоже может быть причиной — проще говоря если плохая тяга, то котел и не должен зажигаться.

Проверить тягу Вы можете самостоятельно — снимите кожух с котла и пламенем на свече проверьте тягу в дымоходе (над теплообменником котла)

С уважением, Михаил

котел вайлант атмо тек про 24 — в газовом клапоне при работе трещит,выключается все чаще и чаще и выдвет ошибку F29, что можно сделать или менять?

Причин возможно несколько

1) Маленькое давление газа

2) Неправильная работа запального трансформатора (звук может исходить от него)

3) Плохое заземление, вследствие этого неправильная работа электроники (трансформатора розжига в частности)

Надо проверять на работающем котле

С уважением, Михаил

при подключении газового двухконтурного котла TALIA System
выходит ошибка 104err.как ее исправить

Мы не располагаем документацией на Ваш котел.

Обратитесь в авторизованный сервис центр

С уважением, Михаил

Здравствуйте!У меня котел Vaillant VUW INT 240/2-3 подскажите
как зачистить электрод

Электрод можно зачистить обычной шкуркой, желательно мелкой.

С уважением, Михаил

Здравствуйте!Котёл СИГНАЛ500 работает до заданной температуры и после выключается полностью без перегрева! пожалуйста помогите решить проблему.

Мы не располагаем документацией на Ваш котел. Обратитесь в авторизованный сервис центр.

С уважением, Михаил

Здравствуйте!У меня котел Vaillant VUW INT 240/2-3 при работе
в режиме отопления иногда при розжиге происходят сильные
хлопки ( невсегда). В режиме ГВС работает нормально.
Подскажите в чём проблемма.

Хлопки как правило возникают из за позднего зажигания. Котел делает несколько попыток зажечь горелку, каждый раз пускает газ, а потом когда розжиг получается, то весь накопившийся газ и хлопает. Это не правильный режим работы и он не связан на ГВС котел работает или отопление. Что бы устранить эту проблему попробуйте зачистить электрод розжига и контроля пламени (ионизации). Достаточно часто это помогает. По возможности понаблюдайте при снятой крышке как зажигается котел. Если проблема не пропадает, то можно поменять электроды — у Вас котел все таки уже не новый и отработал как минимум 6 лет (в 2007 году эти котлы перестали поставляться). Но проблема также может быть и в блоке розжига — он на электронной плате котла. Он не дает достаточного напряжения и искра получается слабая. В этом случае только замена платы. Возможно просто слабое давление газа и котлу недостаточно того объема что идет первоначально для розжига.

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

1Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;

2За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см 2 . Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;

2Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;

3Открутить колпачок ниппеля и подсоединить к нему насос;

4Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;

5Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;

6Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;

7Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Нет давления в расширительном бачке отопления

Принцип работы расширительного бака

Какие задачи выполняет расширительный бак?

Расширительный бак в закрытой системе отопления выполняет две важные функции:

Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.

Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.

Давление в расширительной емкости

Если высота отопления 7 м, то статистическое давление будет составлять 0,7 атм из соотношения 10 м = 1 атм.

Узнайте здесь, как самостоятельно рассчитать мощность газового котла?

Как отрегулировать давление в расширительном баке?

выключить агрегат и подождать около 8 минут до полной остановки движения теплоносителя;
закрыть запорные краны трубопровода, где находится емкость, и слить воду; у бака, встроенного в котел закрывают подачу и обратку;
открыть ниппель и подключить к нему насосный шланг;
накачать воздух до 1,5 атм и подождать пока с емкости не выльется вся жидкость, после этого выпустить кислород;
перекрыть запорную арматуру и насосом накачать давление до необходимого;
снять насос, одеть колпачок на ниппель и закрыть сливной штуцер;
открыть перекрывающие краны и набрать воду в систему отопления;
проверить правильность давления в баке.

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

Настройка показателей в новом расширительном бачке перед пуском системы

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
Открутить колпачок ниппеля и подсоединить к нему насос;
Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Назначение расширительного бачка

Для этого выполняют расчеты с учетом следующих нюансов:

нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

Установка расширительного бака

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Причины падения давления

Есть ряд причин, почему понижается давление:

Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления – какое должно быть и как настроить

Для этого нужно:

Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Падение давления в системе отопления

В настоящее время всё больше загородных домов оборудуются системой отопления, состоящей из газового двухконтурного котла и радиаторов. Что очень удобно – установив всего один прибор, вы получаете горячую воду и комфортную температуру воздуха в помещении. Почти все производители котлов – крупные зарубежные компании. Но, даже установив у себя в доме надёжный водонагревательный прибор, мы не застрахованы от неприятностей, сопровождающих работу этого аппарата.

Одна из проблем, возникающих при эксплуатации газового двухконтурного котла – падение давления в системе отопления. Отчего это происходит – попробуем разобраться в этой статье.

ПРИЧИНЫ ПАДЕНИЯ ДАВЛЕНИЯ В СИСТЕМЕ ОТОПЛЕНИЯ

Итак, ситуация из жизни: зима, температура минус 20, загородный дом отапливается двухконтурным котлом. Вы уходите на работу или куда-то по делам, дома тепло. Через какое-то время вы возвращаетесь, заходите домой и понимаете, что отопление не работает, в комнате прохладно. Первым делом подходите к котлу и обнаруживаете, что он не работает, а манометр показывает ноль, то есть произошло падение давления в системе отопления.

Вы сразу начинаете думать: а что было бы, если бы вы не появились дома продолжительное время? А было бы размораживание радиаторов и выход из строя дорогостоящего двухконтурного котла известной марки.

Что же могло случиться в ваше отсутствие? Здесь всё просто, по какой-то причине выключили электричество, котёл остановился, давление в системе отопления упало ниже отметки, при которой он может включиться в работу. Свет через час дали, а аппарат начать работать не смог. Вот вам и катастрофа домашнего масштаба.

Что же можно сделать своими руками, чтобы такие ситуации не происходили? Повторюсь, здесь речь пойдёт о вещах, которые можно исправить самостоятельно, если это сбой двухконтурного котла, нужно вызывать специалистов.

Первое, что надо сделать, это проверить отопительную систему на отсутствие протечек. Возьмите бумажную салфетку и протрите все места стыков и соединений. Бывали случаи, что человек уверял, что протечек нет, а давление в системе понижается. В итоге случайно, или после более тщательного осмотра обнаруживалось, что из системы подкапывает, а лужи на полу не было, потому что вода успевала испариться до того, как капля упадёт на пол. Или капли появлялись в стыках и соединениях при повышении давления в трубах. Конечно, все найденные протечки нужно устранить.

НАСТРОЙКА РАСШИРИТЕЛЬНОГО БАКА

Второе, на что следует обратить внимание при падении давления в системе отопления – это правильная работа расширительного бака.

Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле.

Указывать на неправильную работу расширительного бака может то, что при нагревании давление резко возрастает, даже возможен аварийный сброс воды через предохранительный клапан, а при остывании стрелка манометра опускается вниз до такой степени, что приходиться подпитывать систему. В этом случае нужно отрегулировать работу расширительного бака.

В инструкции к котлу указано, какое давление воздуха должно быть в расширительном бачке. Поэтому, для правильной работы бака это давление нужно установить. Для этого:

1. Перекроем краны подачи воды и обратки.

2. Найдём на котле сливной штуцер, откроем его и сольём воду.

3. Найдём на расширительном баке ниппель, как на велосипедном колесе и спустим весь воздух.

4. Подсоединим автомобильный насос к расширительному баку и накачаем его до 1,5 бар, при этом из сливного штуцера может выходить вода.

5. Опять спустим воздух.

6. Если к бачку подходит шланг от котла, отсоединим его, нужно вылить из бака всю воду.

7. Присоединяем шланг обратно.

8. Накачиваем расширительный бак давлением согласно инструкции к котлу

(в нашем случае это 1 бар).

9. Закрываем сливной штуцер.

10. Открываем все краны.

11. Заполняем систему отопления водой под давлением 1-2 бар.

12. Включаем котёл и проверяем. Если при нагреве воды стрелка манометра находится в пределах зелёной зоны, значит, мы всё сделали правильно.

РАСЧЁТ МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА

В некоторых случаях падение давления в системе отопления связано с неправильным выбором двухконтурного котла. При тепловом расчёте учитывается площадь помещений, которые нужно обогреть. Исходя из этих условий, выбирается мощность отопительного прибора. В расчёт закладываются обычные радиаторы, в которых объём воды не очень большой. А если вместо радиаторов используют металлические трубы, жидкости, чтобы их заполнить, требуется в несколько раз больше, соответственно и объём расширяемой воды тоже будет увеличен.

Расширительный бак в двухконтурных котлах обычно равен 6-8 литрам. Он рассчитан примерно на 120 литров воды в отопительной системе. Для радиаторов этого вполне достаточно. А вот что может произойти, если в системе воды больше, чем положено по расчёту. Допустим, жидкость, нагреваясь в трубах, расширяется и заполняет штатный расширительный бак. Но размера бака не хватает для вывода избытка нагревшейся воды, давление повышается и происходит аварийный сброс через предохранительный клапан. После того, как котёл выключится, вода из бака выходит назад в систему, но так как у котла был аварийный сброс, жидкости в системе не хватает, давление падает ниже критической отметки. Всё, без подпитки системы водой (то есть без участия человека) котёл не включится. Если за окном низкая температура воздуха – размораживание системы обеспечено. Причём случиться это может в самый неподходящий момент.

Сейчас в продаже появились автоматические подпитыватели воды, которые подают воду в систему, если давление в ней падает ниже определённой отметки. Домовладельцам, оставляющим свои жилища без присмотра на долгое время, стоит обратить на них внимание.

Обычно монтаж отопления происходит в тёплое время года, чтобы успеть подготовиться к зиме. Во время пуска котёл работает в среднем режиме, да и осенью ещё тепло. Поэтому, когда нагрев не такой интенсивный, жидкость расширяется незначительно, давление в системе в пределах нормы. Но когда придут морозы и котёл выйдет на работу при максимальной нагрузке, объём нагреваемой жидкости увеличивается, тут и выясняется, что штатного расширительного бака не хватает. Чтобы такой сценарий не состоялся, нужно грамотно рассчитать систему отопления и вовремя установить в неё дополнительный мембранный расширительный бак, который используется в отопительных системах закрытого типа, когда движение жидкости происходит под давлением, которое создаёт циркуляционный насос.

Определить точное количество воды в трубах отопления трудно, обычно это делают по мощности: её умножают на 15. Например, у котла мощностью 17 кВт система отопления вмещает 255 литров воды. Существуют методики, помогающие рассчитать объём расширительного бака. Следующий расчёт подходит для систем отопления, смонтированных в одноэтажных домах.

Объём расширительного бака = (V*E)/D, где V– объём воды в системе отопления, Е – коэффициент расширения жидкости, D– эффективность расширительного бака.

D = (Pmax—Ps)/( Pmax +1),

где Pmax – максимальное рабочее давление отопительной системы, равное в среднем 2,5 бар;

Ps– давление зарядки расширительного бака, равное 0,5 бар.

D = (2,5-0,5)/( 2,5 +1)=0,57

Итак, для котла мощностью 17 кВт объём расширительного бака = (255*0,0359)/0,57=16,06 л.

В технической документации написано, что аппарат мощностью 17 кВт имеет встроенный расширительный бак объёмом 6,5 л. Для правильной работы двухконтурного котла необходимо установить в отопительную систему дополнительный расширительный бак объёмом 10 л.

Как определить, работает дополнительный расширительный бак в системе, или нет? Для его проверки накачаем насосом давление воздуха, например, до 2 бар, и обеспечим доступ к ниппелю. Подсоединим его к системе отопления. Включим котёл. Во время нагрева воды давление будет подниматься. Если оно увеличится до 1,8 бар, стравим воздух с расширительного бака через ниппель, смотря при этом на манометр котла. Как только давление в бачке снизится меньше 1,8, вода из системы начнёт заходить в бак, при этом стрелка манометра на котле покажет снижение давления. Это значит, что дополнительный расширительный бак установлен правильно и работает корректно. В завершении надо накачать давление до нужной отметки, например, до 1 — 1,5 бар. На этом всё. Если статья понравилась, поделитесь ей в соцсетях.

Информация – Protherm

Система отопления

На сегодняшний день наиболее распространенной и эффективной во всем мире является водяная система отопления. Теплоносителем в этой системе является вода или антифризы на водяной основе. В качестве нагревающего прибора выступает нагревательный котел (на различных видах топлива, но об этом далее), а в качестве отопительных приборов выступают радиаторы (стальные, алюминиевые или чугунные). Циркуляция теплоносителя в водяной системе отопления обеспечивается циркуляционным водяным насосом, а регуляция температуры осуществляется или комнатными регуляторами или термостатическими вентилями на радиаторах или регулятором на приборной панели котла.

Водяные системы отопления подразделяются на 2 основных типа: открытые и закрытые.

Открытая система отопления

Одна из наиболее упрощенных и наиболее распространенных в жилых помещениях небольших, например, деревянных дачных домов с индивидуальным отоплением. Система весьма долговечна и в ее основе лежат только физические законы природы.

Принципиальная схема системы отопления с естественной циркуляцией состоит из нагревательного прибора (котла), подающего и обратного трубопроводов, нагревательных приборов (радиаторов) и расширительного бака. Принцип ее работы довольно прост, нагретая в водонагревателе (котле) вода поступает по подающему трубопроводу и стоякам в нагревательные приборы (радиаторы), отдает им часть своего тепла, затем по обратному трубопроводу возвращается обратно в водонагреватель (котел), где вновь подогревается до необходимой температуры, и далее цикл повторяется.

Все горизонтальные трубопроводы системы делаются с наклоном в сторону движения воды: нагретая вода, поднявшись по стояку вследствие температурного расширения и выдавливания более холодной водой обратки, растекается по горизонтальным отводам самотеком, охлажденная вода так же самотеком поступает обратно в котел. Уклоны трубопроводов способствуют и отводу пузырьков воздуха к расширительному баку: газ легче воды, поэтому он стремится вверх, а наклонные участки трубопроводов помогают ему нигде не задерживаться и поступать в расширительный бак, а затем в атмосферу. Расширительный бак создает постоянное давление в системе, принимает увеличивающийся при нагревании объем воды, а при охлаждении отдает воду обратно в трубопровод.

Вода в открытой системе отопления поднимается за счет расширения при нагревании и под действием гравитационного давления, движение (циркуляция) возникает вследствие разности плотностей нагретой (поднимающейся по подающему стояку) и охлаждённой воды (спускающейся по обратному).

Недостатком таких отопительных систем являются:

ограниченный радиус действия (до 30 м по горизонтали), обусловленный небольшой скоростью циркуляции теплоносителя;
замедленное включение в действие из-за большой теплоемкости воды и низкого циркуляционного давления;
повышенная опасность замерзания воды в расширительном баке, который часто монтируется в неотапливаемом чердачном помещении;
контакт теплоносителя с атмосферой и как следствие этого, большое содержание растворенного воздуха в теплоносителе, что является причиной корродирования трубопроводов, радиаторов и водонагревателя системы отопления.

Закрытая система отопления

Закрытые системы отопления в нашей стране применяются не так давно и получили широкое распространение в последнее время в строительстве новых домов и коттеджей, а так же в строительстве многоквартирных домов с поквартирным отоплением и модернизации старого жилого фонда. Система обеспечивает более комфортные условия для обогрева дома и расширяет возможности установки дополнительных элементов,

Закрытая система отопления полностью изолирована от проникновения воздуха в теплоноситель, поскольку полностью герметична и теплоноситель находится в под давлением (1-3 атмосферы). Это позволило исключить недостатки открытых систем отопления, которые мы отметили выше.

Схема закрытой системы отопления довольна проста. Находящийся под давлением теплоноситель нагревается в водонагревателе (котле) и посредством циркуляционного насоса поступает к отопительным приборам (радиаторам), отдавая часть тепла радиаторам, теплоноситель поступает обратно в водонагреватель, где подогревается вновь и цикл повторяется снова. Для компенсации температурных расширений при нагревании теплоносителя в закрытой системе отопления используется герметичный расширительный бак.

Основные отличия закрытой системы отопления перед открытой:

установка дополнительных элементов в систему отопления: теплые полы, полотенцесушитель, дополнительный водонагреватель косвенного нагрева горячей воды;
нет необходимости установки труб увеличенного диаметра;
установка циркуляционного насоса и расширительного бака в одно помещение с водонагревателем (котлом), что существенно упрощает монтаж системы отопления дома и не требует дополнительного утепления чердачного помещения;
не происходит испарения теплоносителя;
нет необходимости постоянно контролировать уровень теплоносителя в открытом расширительном баке;
циркуляционный насос системы отопления позволяет контролировать скорость циркуляции теплоносителя, что обеспечивает более комфортные условия обогрева помещений дома;

Закрытые системы отопления наиболее популярны в Европе.

Тем не менее, несмотря на растущую в последнее время популярность в нашей стране закрытых систем отопления, наша компания производит котлы как для открытых систем отопления с естественной циркуляцией теплоносителя, так и для закрытых.

С перечнем производимых нами отопительных котлов вы можете ознакомиться в разделе «Продукция»

В следующем разделе мы более подробно расскажем о составляющих системы отопления, а также системах горячего водоснабжения.

Может ли наличие двух расширительных баков над котлом создать избыточное давление?

Не знаю, зачем нужно было устанавливать два расширительных бачка, я бы посмотрел на это дальше.

Отвечу на ваш вопрос: да, расширительные бачки могут заболачиваться. Существует два основных типа расширительных баков: баллон и диафрагма:

В резервуаре-дозаторе есть резиновый баллон, который расширяется и сжимается, когда жидкость расширяется и сжимается в системе. В баллоны-дозаторы, нет прямого контакта между воздухом в баллоне и жидкость в баллоне, которая уменьшит коррозию по сравнению с атмосферный бак.Баки-дозаторы обычно могут заполняться жидкостью на 100%, уменьшение размера необходимого бака. Мочевой пузырь обычно съемный. и / или заменяемые, что позволяет производить более простой и менее дорогой ремонт или инспекции. Баки-дозаторы также имеют опцию ASME. Они также может быть установлен на полу в вертикальном положении, что экономит ценное пространство. Баки-дозаторы также можно приобрести с одобрения FDA. Бутиловые баллоны для использования в системах питьевого водоснабжения. Тем не мение, бак-дозатор обычно имеет более высокую начальную стоимость и более низкую максимально допустимая температура, чем у обычных стальных резервуаров из-за материал мочевого пузыря.
В мембранном баке есть мембрана, которая разделяет жидкость в верхняя часть бака и воздух в нижней части бака. Диафрагма резервуары похожи на резервуары-дозаторы в том, что нет прямого контакта между жидкостью и воздухом в системе, что снижает коррозию. Мембранные баки требуют меньшего обслуживания и имеют более низкую установку Стоимость. Их можно монтировать на полу в вертикальном положении для экономии пространство, а также поставляется с опцией ASME. В отличие от баков-дозаторов, мембранные баки имеют ограниченный приемный объем, требующий большего бак.Мембрана не подлежит замене, а мембранный бак имеет более низкая максимальная температура, чем у обычного стального резервуара из-за материал диафрагмы. Источник.

Я считаю, что мембранные баки сейчас более распространены, и я предполагаю, что ваш новый бак именно этого типа. Мембранные баки поставляются предварительно заправленными воздухом (в зависимости от того, где они установлены, эту предварительную заправку может потребовать корректировки). Со временем бак может потерять этот заряд воздуха, и его потребуется перезарядить.

Вот некоторая информация с сайта about.com об этой проблеме и способах ее решения:

Симптомы
Клапан сброса давления на котле разбрызгивает воду
Расширительный бак горячий на ощупь ниже середины бака
Возможные причины
Слишком мало воздуха и слишком много воды в расширительном бачке
Возможен ремонт
Выключите котел, закройте запорный кран воды и слейте воду в бак и систему. прохладно.
Давление на стороне воды должно составлять 0 фунтов на квадратный дюйм, чтобы получить точное считайте давление воздуха на диафрагме.
Проверить давление в расширительный бачок, прикрепив манометр к клапану заправки воздуха (Клапан Шредера) на дне бака;
Если нужен воздух, добавить еще с помощью насоса велосипедной шины, чтобы заполнить клапан до 12 фунтов на квадратный дюйм или как иное указано в инструкциях производителя.
Откройте краны подачи воды и дайте системе снова наполниться.
Снова включить котел (сделать это после возобновления подачи воды)
Система перезарядится.Дайте поработать 1-2 часа и повторите проверку.

Нужны ли мне отдельные расширительные баки для бойлера и водонагревателя?

Я не понимаю, зачем нужен расширительный бак с безбаквальным водонагревателем. Нагреватель включается только тогда, когда клапан открыт и вода течет через безбаковый обогреватель и трубы. Когда все клапаны закрыты, безбаковый нагреватель выключается. Горячая вода, оставшаяся в трубопроводах горячей воды, охлаждается и сжимается. Трубы с нагретой водой также сжимаются, и давление будет увеличиваться только в том случае, если объем труб уменьшится больше, чем уменьшение объема захваченной воды.Я не верю, что это так, и в любом случае объем в трубах настолько мал, что любое повышение давления в трубах будет незначительным.

Повышение давления в водяной системе жилого дома с резервуаром для горячей воды происходит потому, что при использовании горячей воды вода в резервуаре заменяется холодной водой, которую продолжает нагревать после закрытия клапанов. Этот большой объем холодной воды значительно расширяется по мере того, как она нагревается от холода до примерно 140 F. Если в доме есть клапан предотвращения обратного потока, то увеличенный объем теперь захваченной воды приводит к увеличению давления до такой степени, что трубы или приспособления могут быть повреждены.Но если в доме нет обратного клапана, то давление в доме не поднимется, а просто останется на уровне водопровода.

Дополнение в редакции

В другой ветке на этом сайте кто-то сделал заявление, что большинство или все «коромысла» городских водомеров имеют простой обратный клапан для предотвращения обратного потока. Я не пытался подтвердить это для Далласа, Техас, где я живу. Это означало бы, что все жилые дома с баком для горячей воды могли бы выиграть от наличия расширительного бака, но расширительные баки AFIK не используются в Далласе.У нас были водонагреватели в резервуарах 30 лет, и мы не заметили никаких признаков повышения давления. Однако давление воды на счетчике здесь, в Далласе, относительно низкое, я думаю, около 50 фунтов на квадратный дюйм.

Проблемы ремонта котла из-за расширительного бака

Название «расширительный бак» иногда вводило людей в заблуждение относительно их котла. Расширительный бак – это не то место, где можно увеличить количество воды, удерживаемой котлом, чтобы он мог обеспечивать больше тепла. (Во всяком случае, котлы работают не так.) Расширительный бак – это предохранительный механизм, предназначенный для поддержания равномерного давления воды внутри основного бака с горячей водой, чтобы он не перегревался.

Но даже в предохранительном механизме могут возникнуть проблемы, которые потребуют ремонта. Проблемы с расширительным бачком могут привести к скачкам давления и утечке. Если вам нужно провести ремонт расширительного бака для восстановления работы котла, позвоните в DB Heating & Cooling, и мы пришлем техника, который поможет вам с отоплением в Вествуде, штат Нью-Джерси.

Что может пойти не так с расширительным баком

Старые котлы, используемые для поглощения повышения давления с пустым воздушным карманом в верхней части резервуара; однако это позволяло кислороду попадать в резервуар и способствовало коррозии.Разработка расширительного бачка решила эту проблему. Расширительный бак имеет две камеры, разделенные диафрагмой: с одной стороны присоединяется труба от основного бака, через которую поступает вода; с другой стороны диафрагмы находится камера воздуха, управляемая с помощью клапана. Когда давление воды увеличивается, вода давит на диафрагму, которая снижает давление, выступая в качестве подушки. Воздушный клапан позволяет воздуху возвращаться к воде и восстанавливать исходный уровень давления.

Распространенная проблема, с которой может столкнуться расширительный бачок, – это недостаточный заряд воздуха.Он должен иметь правильный заряд при установке; однако, если в резервуаре начинает образовываться утечка воздуха, в нем может быть слишком много воды и слишком мало воздуха. Это может привести к тому, что давление в главном баке превысит 12 фунтов на квадратный дюйм, что может вызвать утечку по всей системе котла. Вам нужно будет попросить техника уравновесить воздух и воду и при необходимости добавить воздуха в резервуар.

Другая проблема – это разрывы диафрагмы, которые вызывают просачивание воды в воздушную камеру и нарушают способность резервуара регулировать давление.Если ваш котел начинает грохотать, а датчик температуры показывает, что он слишком горячий, выключите систему и обратитесь в ремонт. Техник по ремонту выяснит, был ли причиной проблемы расширительный бачок, и отремонтирует его.

Позвонить в БД по отоплению и охлаждению для ремонта котлов

DB Heating & Cooling специализируется на ремонте котлов всех видов. Независимо от того, какие работы вам нужно проделать с вашим котлом, наши квалифицированные специалисты могут решить проблему. Позвоните нам в любое время дня и ночи, чтобы узнать о отоплении в Вествуде, штат Нью-Джерси.

Теги: Ремонт котлов, Расширительный бак, Westwood
Пятница, 28 марта 2014 г., 11:34 | Категории: Отопление |

Расширительный бак котла и системы водяного отопления

Слышали ли вы когда-нибудь грохот, когда выключаете душ? Вы испугались, что ваш водонагреватель может внезапно взорваться? Говорил ли вам когда-нибудь специалист по HVAC, что вам необходимо заменить расширительный бак бойлера без каких-либо дополнительных объяснений? Не волнуйся.Эта статья поможет вам понять все, что вам нужно знать о расширительных баках котла. Таким образом, вы сможете решить, нужен ли он вам для дома.

Ознакомьтесь с нашими услугами по системам отопления Позвоните, чтобы назначить бесплатную смету на дому

Что такое расширительный бак котла?

Расширительный бак бойлера расположен в верхней части основного водяного бака водогрейного котла. Когда вода нагревается, она расширяется. Таким образом, резервуар предназначен для обеспечения пространства, чтобы вода могла вытечь при нагревании. Расширительный бак имеет внутри диафрагму, которая разделяет его на две части.Одна секция – это то, куда утекает нагретая вода. Другой подобен воздушной подушке, поэтому изменение давления отопительной воды регулируется.

Изначально танк был односекционным. Однако улучшенная конструкция была сделана таким образом, чтобы воздух не попадал в котел и не вызывал коррозию. Эти небольшие резервуары предлагают значительную помощь при нагревании или охлаждении воды. Они помогают предотвратить некоторые проблемы, такие как гидравлический удар или гидравлический удар.

Определение гидравлического удара

Гидравлический удар, также называемый гидравлическим ударом, является частым явлением, которое может привести к более быстрому износу водонагревателя.Если вы слышите громкий хлопок, когда включаете ванну или кран, это потому, что поток воды внезапно меняет направление. Он вызывает ударные волны, и вы слышите именно этот звук. В результате трубы и системы отопления в вашем доме приходят в негодность. Простое решение этого вопроса – установка расширительного бака котла.

Звоните сегодня: (732) 741-6300

Виды расширительных баков котла

Существуют два различных типа расширительных баков котла: стальной и баллонный.Прочтите и узнайте больше об этих двух моделях.

Стальные расширительные баки

Расширительный бак этого типа часто встречается в старых домах. У него нет диафрагмы, поэтому воздух и вода не контактируют друг с другом. Таким образом максимально предотвращается коррозия. Расширительный бак стального типа также оборудован небольшим окошком, известным как смотровое окошко. Это позволяет увидеть соотношение воды и воздуха в резервуаре.

Правильное соотношение воды и воздуха зависит от различных факторов.К ним относятся, среди прочего, материал, из которого изготовлены конвекторы, обычно это медь или железо, а также вместимость вашего нагревательного бака. Некоторые из обычных проблем, с которыми сталкивается стальной резервуар, возникает из-за смешивания воды и воздуха. Эти проблемы включают неисправные прокладки, коррозию и затопление бака. Обратитесь к местному проверенному специалисту, чтобы помочь вам найти бойлер или водонагреватель с расширительным баком стального типа правильного размера.

Расширительные баки мочевого типа

В отличие от стального бака, у дозирующего бака есть диафрагма, которая разделяет воздух и воду внутри расширительного бака.В результате они, как правило, служат дольше, но это не позволяет полностью удалить воздух из резервуара. В системе отопления с расширительным баком баллона воздух отделяется от воды и затем должен быть удален из системы. Эксперт HVAC может помочь вам убедиться, что ваша система имеет нужное давление. Они также могут помочь подобрать расширительный бачок подходящего размера для вашего бойлера.

Узнайте больше о наших услугах по системам отопления Позвоните, чтобы назначить бесплатную смету

Правильно ли работает ваш расширительный бак?

Одна из наиболее частых причин, по которой расширительные баки не работают должным образом, – это неправильное давление в камерах.Стальные расширительные баки обычно оснащены предохранительным клапаном, который может выпускать горячую воду. Это признак того, что в баллоне могут возникнуть проблемы с давлением. Наблюдайте за уровнем воды через смотровое стекло, чтобы вы могли проверить, нет ли давления. Если у вас есть резервуар-дозатор, проверьте воздушную секцию диафрагмы, чтобы определить давление и посмотреть, нужно ли слить воду, чтобы воздух можно было пополнить в резервуар-дозатор.

Заключение

В вашей системе отопления может быть один или несколько расширительных баков котла.Эти резервуары позволяют вашей системе отопления регулировать давление во время процесса нагрева воды. Таким образом можно избежать таких проблем, как гидравлический удар и избыточное давление. Расширительные баки также помогают продлить срок службы вашей системы. Свяжитесь с компанией Lawes сегодня для получения бесплатного предложения по установке.

Позвоните в компанию Lawes по всем вашим требованиям к HVAC

Lawes Company предлагает превосходные услуги HVAC в округах Монмут и Оушен, штат Нью-Джерси. Мы нанимаем только профессионально сертифицированных и обученных технических специалистов.Будьте уверены, наши дружелюбные специалисты могут предоставить высококачественные услуги, такие как техническое обслуживание, ремонт, установка и замена. Все наши дружелюбные, знающие и опытные специалисты могут точно обслужить вашу установку HVAC.

Наша компания предлагает самые конкурентоспособные цены на услуги отопления и охлаждения в регионе. Наши услуги по техническому обслуживанию помогут улучшить ваш комфорт, энергоэффективность и качество воздуха в помещении. Если вам необходимо заменить ваше текущее оборудование HVAC, мы также можем найти лучшую марку и модель, соответствующую вашим потребностям и бюджету.Для нас важно ваше удовлетворение, поэтому на всю нашу работу дается гарантия. Запишитесь на прием к нам сегодня. Компания Lawes предлагает бесплатные сметы на дому.

Звоните сейчас: (732) 741-6300 Прочтите наши обзоры

Свяжитесь с нами сейчас по телефону (732) 741-6300, чтобы узнать больше!

Что такое расширительный бак котла?

Котлы в Вашингтоне, округ Колумбия, так же распространены, как и печи с принудительной подачей воздуха: один из выдающихся способов сохранить в наших домах тепло и уют в столице страны. В бойлерах используется нагретая вода, проходящая через ряд труб и радиаторов для отопления вашего дома.Они очень хорошо работают в старых домах, в которых нет системы воздуховодов для печей с принудительной подачей воздуха, а также в новых домах, в которых используется сравнительно простой процесс отопления. Расширительный бак котла является ключевой частью этого процесса и помогает домовладельцам, если они понимают, как он работает.

Проще говоря, расширительный бак котла помогает контролировать давление в системе. Котел со слишком большим давлением может вызвать массу проблем, что делает расширительный бак важным элементом безопасности.Когда вода в бойлере нагревается, она расширяется, что увеличивает давление в системе. В расширительном баке находится воздух, который, в отличие от воды, может сжиматься. Таким образом, воздух в расширительном баке действует как своего рода пружина, поглощая возрастающее давление горячей воды, не создавая чрезмерной нагрузки на систему.

Расширительные баки бывают двух основных типов. Компрессионный бак представляет собой модель со стальными стенками, в которой используется манометр для измерения общего давления в системе. Баллон или мембранный бак имеет установленный внутри резиновый баллон, который может наполняться водой, когда бойлер выполняет свою работу.Воздух снаружи мочевого пузыря внутри резервуара помогает ему выполнять свою работу.

Очевидно, что всякий раз, когда возникают проблемы с расширительным баком котла, вам нужен специалист для устранения повреждений. Проблема может возникнуть в виде ржавчины или аналогичной трещины или повреждения мочевого пузыря, если вы используете резервуар для мочевого пузыря. Если у вас есть котел в Вашингтоне, округ Колумбия, то компания Polar Bear Air Conditioning & Heating Inc. всегда готова вам помочь. Мы можем вежливо и заботливо решить проблемы с расширительным баком вашего котла, поэтому не стесняйтесь позвонить нам сегодня!

Теги: Котлы, Отопление
Понедельник, 17 февраля 2014 г., 15:23 | Категории: Отопление |

Amazon.com: Расширительный бак бойлера высокого давления 24л: Kitchen & Dining

Убедитесь, что это подходит введя номер вашей модели.
Напорные котел Расширительный бак 24 L.Technische данные: Размеры смотри таблицу. Максимум. Давление: 8 бар – Максимальное испытательное давление 11,4 бар – Рабочая температура :. 0-100 ° C – Мембрана EPDM – Подключение 1 дюйм – давление воздуха 1,5-1,7 бар !!
осторожность!! Обязательно примерно каждые 4 месяца Проверяйте давление воздуха в баллоне и доливайте воздух. (Приблизительно 1,5-1,7 бар)

Помогите! Мой котел выпускает пар

Вы видите пар, выходящий из вашего котла, и задаетесь вопросом, в чем его причина?

Ну это зависит от откуда идет пар :

Если вы видите пар, выходящий из корпуса котла или окружающих труб , вероятно, имеет утечку где-то в системе и вам потребуется помощь профессионала как можно скорее.
Если вы видите пар, идущий из предохранительного клапана (небольшой клапан, расположенный в верхней части котла) или из дренажа, присоединенного к предохранительному клапану, вероятно, у вас уровней высокого давления в вашей системе .

Давайте подробнее рассмотрим, что такое предохранительный клапан и что делать, если он начинает выпускать пар.

Срочно нужна помощь? Позвоните нам, и мы быстро отправим одного из наших сертифицированных сантехников, чтобы он все исправил.

Почему ваш предохранительный клапан выпускает пар (и что делать, когда это происходит)

Предохранительный клапан котла (часто называемый «предохранительным клапаном») – это предохранительный механизм, который находится наверху котла и помогает поддерживать необходимый уровень давления внутри котла.

Схема клапана сброса давления конденсационного котла и сброса давления (отмечены красными звездочками). Источник изображения

Если пар выходит из клапана сброса давления или дренажа сброса давления, у вас, вероятно, есть 1 из 2 проблем:

Уровни высокого давления
Неисправный предохранительный клапан

Давайте подробнее рассмотрим обе эти проблемы.

# 1: Высокое давление

Ваш предохранительный клапан предназначен для открытия и слива воды, когда давление внутри системы достигает опасного уровня.

Когда давление внутри котла достигает определенного уровня, клапан открывается автоматически с откидной крышкой и выпускает пар / воздух, который выходит в нижнюю часть котла через слив для сброса давления. Затем клапан снова закрывается, когда давление падает до безопасного уровня.

Хорошие новости? Если вы видите пар / горячую воду внизу вашего котла, ваш предохранительный клапан выполняет свою работу.Плохие новости? Скорее всего, в вашей системе давление выше нормы.

Так что же вызывает высокое давление? Обычно это одна из четырех проблем:

Bad pressuretrol: Pressuretrol контролирует, когда горелки вашего котла должны включаться и выключаться в зависимости от давления пара в вашей системе. Если этот контроль не работает, он может не выключить горелки, что в конечном итоге приведет к перегреву воды. Поскольку вода расширяется при нагревании, это приведет к более высокому уровню давления.
Воздушный шлюз: Иногда в системе отопления вашего котла попадает воздух, что увеличивает давление. Вам нужно будет удалить воздух из системы отопления, то есть выпустить воздух из радиаторов для выравнивания давления.
Неисправные водяные клапаны: Если один из водяных клапанов в вашей системе котла неисправен, это означает, что в вашу систему котла может просачиваться лишняя вода, что приведет к увеличению давления.
Расширительный бак необходимо слить: В некоторых старых котельных системах есть расширительный бак, который используется для отбора избыточной воды (вода расширяется при нагревании) для выравнивания уровней давления в бойлере.Если в баке скапливается слишком много воды или есть закупорка в соединительной трубе, возможно, у вас сверхвысокое давление. Решение этой проблемы – слить воду из бака.

Что мне делать, если я вижу пар из клапана сброса давления / слива?

Во-первых, вам нужно определить, действительно ли проблема заключается в высоком уровне давления ИЛИ в неисправном предохранительном клапане.

Чтобы проверить уровень давления в котле, выполните следующие действия:

Найдите манометр. Ваш манометр, скорее всего, находится сбоку от котла и выглядит примерно так.
Посмотрите уровень давления. Уровни давления в жилых котлах должны составлять около 12–15 фунтов на квадратный дюйм (фунтов на квадратный дюйм).
Свяжитесь со специалистом, если уровень давления в вашем котле выше 12-15 фунтов на кв. Дюйм .

НО, если ваши уровни давления выглядят нормально, возможно, у вас неисправный предохранительный клапан …

# 2: Неисправен предохранительный клапан

Проблема может заключаться не в уровне давления в вашем котле, а скорее в самом клапане сброса давления.Со временем эти клапаны могут выйти из строя из-за нормального износа. Они могут открываться чаще или не герметизироваться должным образом, что может привести к выходу пара даже при нормальном уровне давления.

Итак, если вы видите пар из клапана сброса давления и слива, но уровни давления в вашем котле нормальные (или ниже нормального), то, вероятно, у вас плохой клапан сброса давления, и вам потребуется профессионал для замены этого клапана.

Нужен ремонт котельной в Миннеаполисе-Ст.Пол области?

Свяжитесь с MSP, чтобы назначить встречу с одним из наших специалистов по отоплению.
