Деформационные швы – производство и поставка

Последнее обновление: 07.08.2020

Технические предложения по деформационным швам

Для применения на мостах и путепроводах Группа компаний «СК Стройкомплекс-5» поставляет деформационные швы следующих типов:

1. Для перемещений до 20 мм (в мостовых сооружениях с пролетами до 20 м) — деформационные швы в виде резинового Т-образного компенсатора (конструктивная схема), приклеиваемого к бетону или металлу одной из стыкуемых конструкций, заклеиваемого гидроизоляционным материалом (например, мостопластом) и закатываемого армированным геосеткой асфальтобетоном. Деформационные швы ДШТ могут быть использованы в составе щебнемастичных деформационных швов типа «Тормоджойнт» взамен металлических листов перекрытия зазоров. В этом случае такие деформационные швы становятся более надежными.

Деформационные швы ДШТ незаменимы для перекрытия продольных зазоров между пролетными строениями раздельных мостов под разные направления движения и для двухпутных железнодорожных мостов.

Деформационный шов Т-образныйДеформационный шов ДШТ перекрывает зазор между пролетными строениями двухпутного моста

2. Для перемещений до 60 мм – одномодульные деформационные швы ДШС-60 с гибким резиновым компенсатором (конструктивная схема), заделываемым в металлические окаймления в уровне асфальтобетонного покрытия. Предлагаемая конструкция отличается от аналогов применением для заделки компенсатора деформационного шва системы «ласточкин хвост» и использованием металлических деталей с профилем, вытачиваемым из прокатного листа.

Деформационный шов ДШС-60 на Матисовом мосту в Санкт-Петербурге

3. Для перемещений до 80 мм – одномодульные деформационные швы ДШС-80 с гибким резиновым компенсатором (конструктивная схема). Конструкция деформационных швов ДШС-80 аналогична деформационным швам ДШС-60, но в этом случае используется более мощный резиновый компенсатор. Соответственно изменена геометрия окаймлений деформационного шва.

Металлоконструкции окаймлений деформационных швов ДШС-60 и ДШС-80 заделываются в бетон пролетного строения и/или устоя с помощью омоноличиваемых анкеров или привариваются к плите металлического пролетного строения с ортотропной плитой.

Положительно себя зарекомендовало использование для крепления окаймлений деформационных швов ДШС-60 и ДШС-80 химических анкеров Хилти (конструктивная схема).

Крепление окаймлений деформационного шва химическими анкерами

4. Для перемещений до 120—180 мм предлагаются двух- и трехмодульные деформационные швы (конструктивная схема), аналогичные по конструкции деформационным швам ДШС-60. В отличие от импортных деформационных швов предлагаемые конструкции за счет применения простейших механических синхронизаторов перемещений (типа «пантограф») характеризуются не только простотой изготовления, но и высокой надежностью. При этом все положительные качества импортных деформационных швов (бесшумность, герметичность и др.) сохраняются полностью.

Деформационный шов ДШС-120 на Кольцевой автодороге вокруг Санкт-Петербурга

5. Для перемещений до 160 – 240 мм предлагаются двух- и трехмодульные деформационные швы (конструктивная схема), аналогичные по конструкции деформационным швам ДШС-80. Здесь также используются синхронизаторы перемещений типа «пантограф». Деформационные швы ДШС-160, ДШС-240 и другие, с большим числом модулей, полностью соответствуют линейке деформационных швов, принятой различными инофирмами. Таким образом, эти деформационные швы обеспечивают 100-% импортозамещение.

Сборка трехмодульного деформационного шваДеформационный шов ДШС-180 на мосту через р. Чусовую на Урале

6. Для перемещений до 400 мм — листовые металлические деформационные швы гребенчатого типа (конструктивная схема) с эластично-антифрикционными прокладками. Предлагаемая конструкция деформационного шва являет собой модернизированное традиционное решение с подпружиненной гребенчатой плитой скольжения. Ближайший аналог — деформационные швы производства ряда западных фирм, в которых гребенчатые пластины крепятся к пролетным строениям и устоям болтами с проезжей части моста.  В отличие от аналога предлагаемая конструкция деформационного шва не имеет выступающих на поверхность проезжей части крепежных элементов (установка и подтяжка болтов и тарельчатых пружин производится снизу).

Кроме того, каждая гребенчатая пластина соединена с пролетным строением шарниром типа «рояльной петли», что гарантирует сохранение ее в проектном положении даже в случае непредвиденного разрыва стяжных болтов. Эластично-антифрикционные прокладки обеспечивают снижение уровня шума.

Деформационный шов ДШГ на путепроводе
по пр. Маршала Жукова в Санкт-ПетербургеКонтрольная сборка на заводе гребенчатого деформационного шва
для Ладожского моста через р Неву

7. Для применения в качестве деформационно-осадочных швов (конструктивная схема) в подпорных стенах, транспортных и пешеходных тоннелях – трехкулачковые резиновые компенсаторы (гидрошпонки), заделываемые в монолитный бетон конструкций. Комбинация из Т-образных и трехкулачковых резиновых компенсаторов образует систему «ватерстоп» (конструктивная схема) применяемую для гидроизоляции деформационных швов тоннелей и подпорных стенок.

Гидрошпонка на стыке секций открытого тоннеля вдоль набережной Обводного канала в Санкт-Петербурге

8. Для железнодорожных мостов с ездой на балласте, строящихся в обычных условиях и в сейсмоопасных районах, разработаны и согласованы с ОАО «РЖД»

деформационные швы с резиновыми компенсаторами на перемещения 60 и 200 мм (конструктивная схема 1, конструктивная схема 2).

Особенностями этих деформационных швов являются:

• недопущение попадания воды из балластного корыта на подферменные площадки опор;
• недопущение попадания балласта на резиновый компенсатор;
• дополнительная защита антикоррозийных покрытий от износа;
• удобство монтажа конструкции полной заводской готовности;
• ремонтопригодность.

Деформационный шов ДШС-жд-200 на эстакаде в г. Сочи

9. Наша новая разработка: деформационные швы косые и всесторонне подвижные.

Поставляемые ООО «СК Стройкомплекс-5» деформационные швы типа ДШС позволяют сопрягаемым конструкциям иметь не только продольные взаимные перемещения, но и поперечные в пределах, обозначенных в таблице.

Приведенные в таблице перемещения могут быть реализованы как при косом расположении деформационного шва (схема 1, см. ниже под таблицей), так и в случае двухосных перемещений, когда нет строгой геометрической зависимости поперечных перемещений от продольных (схема 2, см. ниже под таблицей).

Марка деформационного шва	ДШС-80		ДШС-160		ДШС-240
Угол косины (относительно продольной оси моста)	Предельные перемещения продольные, мм	Предельные перемещения поперечные, мм	Предельные перемещения продольные, мм	Предельные перемещения поперечные, мм	Предельные перемещения продольные, мм	Предельные перемещения поперечные, мм
0°	0…80	0	0…160	0	0…240	0
15°	0…70	0…15	0…140	0…30	0…210	0…45
30°	0…55	0…30	0…110	0…60	0…165	0…90
45°	0…35	0…35	0…70	0…70	0…105	0…105
60°	0…20	0…35	0…40	0…70	0…60	0…105
75°	0…10	0…35	0…20	0…70	0…30	0…105
90°	0	0…40	0	0…80	0	0…120

Пример: деформационный шов ДШС-240

При заказе деформационного шва вводятся дополнительные обозначения:

•  для косых деформационных швов добавляется индекс «к» и, через дробь, угол пересечения в градусах. Например: ДШСк-240/30. При этом следует учитывать, что предельные продольные перемещения ограничены величиной 165 мм, поперечные – 90 мм.
• для всесторонне подвижных деформационных швов добавляется индекс «вп» и, через тире, величина поперечных перемещений.

Например, ДШСвп-240-60. Необходимо учесть, что в этом случае, при поперечных перемещениях до 60 мм продольные будут ограничены величиной 195 мм (по интерполяции данных, приведенных в таблице).

Схема 1. ДШСк-240/15 – деформационный шов для косого пересечения с углом 15°. Схема 2. ДШСвп-240-60 – деформационный шов всесторонне подвижный на поперечные перемещения 60 мм. На схеме: «А» – величина поперечных перемещений

Условия поставки деформационных швов

1. Основные параметры деформационных швов:

№ п/п	Наименование	Тип (марка)	Пределы применения
1	Деформационные швы с Т-образным компенсатором	ДШТ	Перемещения до 20 мм
2	Деформационные швы с гибким резиновым компенсатором	ДШС-60	Перемещения до 60 мм
3	То же, 2-модульные	ДШС-120	Перемещения до 120 мм
4	То же, 3-модульные	ДШС-180	Перемещения до 180 мм
5	Деформационные швы с гибким резиновым компенсатором	ДШС-80	Перемещения до 80 мм
6	То же, 2-модульные	ДШС-160	Перемещения до 160 мм
7	То же, 3-модульные	ДШС-240	Перемещения до 240 мм
8	Листовые (гребенчатые) деформационные швы с антифрикционными амортизирующими прокладками	ДШГ	Перемещения до 400 мм
9	Деформационно-осадочные швы подпорных стенок и тоннелей	ДОШ	Неравномерные осадки до 40 мм
10	Деформационные швы с резиновым компенсатором для ж. -д. мостов	ДШС-жд-60	Перемещения до 60 мм
11	Деформационные швы с резиновым компенсатором для ж.-д. мостов	ДШС-жд-200	Перемещения до 200 мм

2. Гарантии поставщика

Расчетный срок службы металлоконструкций деформационных швов составляет 50 лет. Расчетный срок службы резиновых компенсаторов автодорожных мостов – 5 лет, резиновых компенсаторов железнодорожных мостов – 25 лет. В течение 2 лет, при условии соблюдения потребителем «Руководства по установке и эксплуатации» поставщик обязуется в случае выхода деформационного шва из строя, что должно быть установлено комиссионно с участием всех заинтересованных организаций, выполнить за свой счет необходимые работы по восстановлению эксплуатационных качеств деформационного шва.

Деформационные швы изготовляются в соответствии с Техническими условиями, разработанными НИИ Мостов и согласованными в установленном порядке. Поставщик имеет государственный сертификат соответствия на деформационные швы всех типов, привлекает к работе специализированные предприятия соответствующего профиля и при необходимости обеспечивает приемку всех элементов представителями Заказчиков.

Все поставляемые изделия имеют заводские сертификаты (паспорта).

Новые разработки:

• Новые конструктивно-технологические решения деформационных швов типа ДШС

Дополнительно:

• Конструктивные и технологические особенности деформационных швов с резиновыми компенсаторами типа ДШС-60, ДШС-120
• Регламент монтажа деформационных швов ДШС-60 и ДШС-120
• Регламент монтажа деформационных швов с Т-образным резиновым компенсатором
• Регламент монтажа деформационного шва гребенчатого (типа ДШГ)
• Руководство по установке и эксплуатации деформационных швов ДШС-жд-60 и ДШС-жд-200 (формат Word)
• Сертификаты соответствия и ТУ

Отзывы о нашей продукции

Задайте вопрос или оформите заказ прямо сейчас:

Помните: для этого контента требуется JavaScript.

Деформационный шов- применение, устройство,конструкции,виды.

Изделия для деформационных швов различных конструкций пола и стен.
Профили с максимальной нагрузкой до 22 МПа (2200 Н на кв.см.).
Осуществляется доставка по России.

Выберите категорию ↓

просто разделитель

• ВСЕ ТОВАРЫ←Для стен и потолков
• ВСЕ ТОВАРЫ←Для пешеходной нагрузки
• ВСЕ ТОВАРЫ←Для автомобильной нагрузки
• ВСЕ ТОВАРЫ←Для грузовой техники

Описание и применение

Несмотря на сложное название, деформационный шов выглядит очень просто, в виде разрезов на сооружении различной глубины и ширины. Процедура прокладки способствует снижению нагрузки на части сооружения, после введения его в эксплуатацию, что позволяет достичь максимальной устойчивости к различным внешним негативным факторам, таких как температурные перепады, сейсмическая активность или усадка грунта под зданием.

Применяются деформационные швы во всех современных сооружениях. Массивные жилые многоэтажные здания, торговые центры, промышленные объекты, мосты, дороги, а также частные постройки испытывают необходимость в снятии напряжения в местах скопления сопротивления.
На этапе проектирования рассчитывается уровень максимально возможной нагрузки. Учитываются погодные и сейсмические условия региона, проводится исследование грунтовых масс на неоднородность и свойствам к усадке, опытный геодезист определяет и вносит в проект места устройства деформационных швов. Все эти процедуры разделяют строение на отдельные блоки, позволяют при перепадах сжиматься и расширяться элементам в нужном направлении, не создавая давление на соседние конструкции. Эти решения необходимы для сохранения долговечности и безопасности эксплуатации строительных объектов, устраняют проблему частого ремонта, позволяют возводить сооружения по самым неординарным дизайнерским проектам.

Устройство деформационных швов

Правила установки деформационного шва имеет свои особенности в зависимости от сооружения. Элементы устанавливаются на протяжении всего строительства, начиная с самого основания. В зависимости от количества факторов могут применяться элементы нескольких видов на одном объекте. Современный рынок предлагает множество вариантов решений, по типу применения деформационные швы подразделяются на категории :

• Усадочные — применяются для предотвращения возникновения трещин в бетонных и каркасных сооружениях. При наличии в фундаментах таких образований появляется риск разрушения конструкции или ее частей. Прорезается шов до момента полного затвердевания, глубина порядка 30-40 процентов от толщины основания.
• Антисейсмические — используются в зонах с вероятной тектонической активностью, как правило вблизи горных районов, где имеется большая вероятность подземных толчков, оползней. Шов разделяет сооружение на секторы, что позволяет им самостоятельно справляться с колебаниями почвы.
• Температурные — климатические условия на просторах нашей страны самые разнообразные, перепады температур в течении года от заморозков до высоких плюсовых показателей обычное явление данной местности. Для компенсации сжатия и расширения отдельных частей здания устраивают деформационный шов этого вида. Применяется обычно на стенах здания, так как они испытывают наибольшее воздействие температурных перепадов.
• Изоляционные — предотвращают давление самого здания на напольные бетонные покрытия. Их прорезают по периметру помещения и заделывают пластичными, полимерными материалами.
• Осадочные — устройство деформационного шва данной категории используют в случаях неоднородного грунта, либо при проектировании здания с разной этажностью или массой в отдельных местах конструкции. Зачастую почва под сооружением не однообразна, потому и осадочный эффект происходит с амплитудой. В современных дизайнерских решениях многие решения преобладающе в неординарном стиле, к примеру, высота основной жилой площади в двенадцать этажей, к ней примыкает дополнительная пристройка в три этажа. При таких показателях давление на основу колоссально отличается. Для компенсации этой разницы и призван данный разрез, он избавляет от зависимости одного блока от другого.
• Конструкционные — данный тип применяется в местах стыковок стяжки, когда работы идут постепенно или бетонные полы имеют разную высоту на определенных участках и масса застывает неравномерно.

Согласно СНиП, строительство должно проводиться таким образом, чтобы каждый элемент здания не создавал нагрузку на соседнюю. Как пример, после заливки пола бетоном, стяжка не должна подвергать стену нагрузке, создаваемой при увеличении объема под воздействием температур, стены в свою очередь должны оградить от своего линейного расширения основание конструкции. Особым моментом являются колонны в здании, устройство шва вокруг них производится обычно в виде квадрата, прорезанного вокруг основания. Напольное покрытие в помещении обустраивают по периметру эластичными материалами. Процедуры по компенсации деформационных процессов обязательны к выполнению, опытные строители придерживаются СНиП и учитывают каждый фактор для установки шва в определенной конструкции здания.

Правила подбора

Компания «Гелис М» представляет множество вариантов изделий, подходящих под различные конструкции, изготовленных на высокотехнологичном оборудовании. Имеются сертификаты качества, профили соответствуют ГОСТ и СНиП.
Деформационные планки не требуют предварительной подготовки перед монтажом. Прочные компенсаторы выдерживают длительную эксплуатацию в самых жестких условиях, устойчивы к перепадам температуры и влажности, надежно защищают от грязи. Для простоты выбора мы разделили продукцию на категории по месту применения и максимально разрешенной нагрузке :

• На пешеходную нагрузку – направляющие, использующиеся на открытом воздухе. Их можно увидеть в торговых центрах, метро, в парках, открытых и закрытых площадках с интенсивным человеческим трафиком. Включены добавки, повышающие устойчивость к солнечным лучам и солям против обледенения.
• На автомобильную нагрузку – профили, применяющиеся при возведении многоярусных парковок, закрытых и открытых стоянок, подземных гаражей.
• На грузовую автомобильную нагрузку – применяются в местах где работают погрузчики и прочая тяжелая техника , а также проходит интенсивный автомобильный трафик.
• Стеновые и потолочные Изделия для оформления фасадов и внутренних стен. Широко применяются для герметизации стыков складских и хозяйственных помещений, вагонов, грузовых платформ, жилых домов

Для правильного подбора необходимо учитывать ширину и видимую часть профиля. Важно грамотно рассчитать предельное сопротивление во избежание быстрого выхода из строя изделий.
После выбора подходящей категории, выбора параметров и размеров (в каждом товаре представлена таблица со всеми значениями), необходимо определиться когда именно будет устанавливаться изделие. По периоду укладки профили разделяются на несколько подвидов:

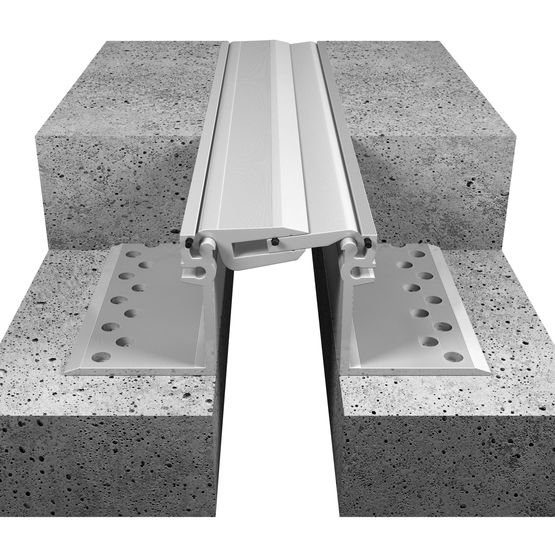

• Накладной — этот профиль устанавливается после завершения всех работ, направляющие и компенсатор будут над плоскостью напольного покрытия, имеется возможность покраски направляющих по каталогу Ral в тон окружающей остановке
• Закладной — укладывается до момента полной заливки стяжки. При таком подходе видимая часть будет только у компенсатора, есть несколько стандартных расцветок, которые Вы сможете также подобрать к палитре Вашего интерьера
• Накладные угловые и закладные угловые — укладывается в местах стыковки поверхностей находящихся в перпендикулярном направлении друг к другу. Здесь также имеется возможность выбора цвета, но чаще классический алюминиевый блеск и компенсатор черного цвета смотрятся стильно в любой обстановке.

Направляющие кладутся в местах стыков отдельных элементов покрытия. Важнейшее значение имеет материал, из которого изготовлен компенсатор – именно он принимает на себя основную нагрузку. Состав из легкого и очень прочного термоэластопласта – современного полимерного материала с использованием каучуковых присадок и специальных добавок для улучшения эксплуатационных характеристик способен выдерживать любые температуры, устойчив к воздействию огня и воды, не реагирует на масла, агрессивные среды, ядохимикаты, что важно в современном строительстве объектов. В случае износа деформационный профиль легко заменяется.
