Что такое универсальное подключение полотенцесушителя

Уважаемые посетители сайта, в этой статье мы решили подробно разобрать – что такое универсальное подключение полотенцесушителя, т.к. часто люди, позвонив для консультации или даже придя в магазин, чтобы посмотреть, пощупать и выбрать понравившуюся им модель, не понимают, теряются и задают вопрос: “Что такое универсальное подключение полотенцесушителя?” Так, что, видимо настало время разобрать этот вопрос как можно более подробно.

Ссылка на видео: https://www.youtube.com/channel/UCTSwKPnvnGyCCLBbEZr2ifw

Итак – полотенцесушитель водяной лесенка с универсальным подключением…

Любой водяной полотенцесушитель “лесенка”, который мы вам предлагаем, имеет возможность универсального подключения: “Нижнее”, “Диагональное”, “Боковое”, т.е. его можно подключить к системе ГВС или отопления как горизонтально (внизу или вверху), так и вертикально – вправо или влево или по диагонали.

Данное условие оговорено и гарантируется всеми производителями, выпускающими полотенцесушители “лесенки” с универсальным подключением и отражено в Паспорте изделия.

Обычный водяной полотенцесушитель “лесенка”, независимо от его внешнего вида, формы, размеров, выглядит так:













Рис. 1 Это стандартное классическое подключение любого п/с “лесенки” – двумя присоединительными уголками, нижнее, горизонтальное.































В верхней части каждого полотенцесушителя “лесенки” находятся краны “Маевского” для сброса воздуха, которые прикрыты декоративными хромированными колпачками.

Рис. 2. Так любая “лесенка” будет выглядеть с верхними и нижними узлами в разобранном виде.























Пример № 1: необходимо переделать стандартное подключение “лесенки” с нижнего на боковое-правое.

Для этого справа вверху откручиваем верхний узел, а слева снизу – присоединительный угол.

Рис. 3

Теперь меняем местами верхние и нижние открученные нами узлы.

Рис. 4 Получили – ПРАВОЕ БОКОВОЕ подключение нашего полотенцесушителя.

Аналогично делается “ЛЕВОЕ”.

Присоединительные углы можно повернуть как вбок, так и к стене.

ВАЖНО! При данном подключении присоединительный размер, т.е. межосевое расстояние между верхним и нижним углом, будет равно высоте полотенцесушителя. Т.е., если вы переделываете полотенцесушитель под боковой размер 500мм, то и высотой он должен быть 500мм (например модель “Радуга” 600/500 мм, где ширина – 600 мм, высота – 500 мм. Так же при боковом 600 мм, 800 мм и т.д., полотенцесушитель берем соответственно высотой 600, 800 и т.д. миллиметров.

Пример № 2. Переделываем стандартную “лесенку” на диагональное подключение.

Для этого откручиваем верхний и нижний узлы, как показано на рисунке ниже.

Рис. 5

Меняем их местами и снова прикручиваем.

Рис. 6 Получили диагональное подключение полотенцесушителя.

Присоединительные углы, также, как и у бокового подключения, можно поворачивать вбок или к стене, по необходимости.

ВАЖНО! Размер по подключению в данном случае необходимо измерять “по месту” после сборки полотенцесушителя. Т.е.: переделали полотенцесушитель на диагональное подключение, собрали, померяли межосевое расстояние между углами и только после этого монтируем выводы труб для подключения.



Полотенцесушители лесенки универсальные

плюсы и минусы, схемы для квартиры и частного дома

Плюсы и минусы диагонального подключения радиаторов отопления надо знать, если при монтаже выбрана именно такая схема. Во многих случаях она оправдывает себя, а иногда малоэффективна. В первую очередь учитывают тип жилья: частный дом или квартира в многоэтажном здании.

Содержание

1. Плюсы и минусы диагонального подключения радиаторов отопления
2. Особенности подключения радиатора по диагонали
3. Виды диагонального подключения батареи
4. Диагональное подключение радиатора отопления при однотрубной системе
5. Диагональное подключение радиаторов в двухтрубной системе отопления
6. Где размещать диагональную систему подключения радиатора
7. Схемы диагонального подключения радиаторов отопления
8. Как диагонально установить радиатор
9. Диагональное подключение радиаторов отопления в квартире
10. Диагональное подключение радиаторов отопления в частном доме
11. Советы профессионалов
12. Заключение

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Диагональная схема отличается особым подводом трубопровода к радиаторам

Плюсы:

1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Виды диагонального подключения батареи

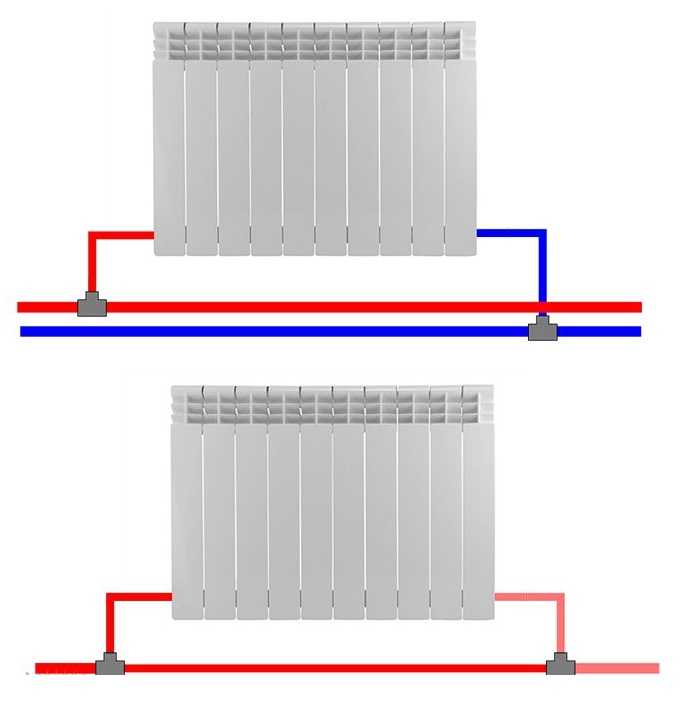

Существует несколько видов схем, по которым происходит диагональное подсоединение приборов обогрева в системе отопления. Общее у них то, что в любом варианте подвод трубопровода осуществляется с двух сторон. При двухстороннем присоединении КПД радиатора больше, чем при одностороннем подключении.

Двухстороннее присоединение труб способствует повышению теплоотдачи по сравнению с односторонним подключением

Важным различием у диагональной системы является подвод подающей и отводящей трубы. Эффективной считается схема, где подача подключена к верхнему коллектору батареи, а обратка – подходит снизу. Такой вариант подходит для самотечных систем автономного отопления, где не предусмотрен циркуляционный насос. При обратном подводе (подача снизу, а обратка сверху), КПД уменьшается. Схема подходит для закрытого типа отопления, где перекачкой теплоносителя занимается циркуляционный насос.

Еще одним различием является то, что подключение приборов обогрева по диагонали можно выполнять в однотрубном и двухтрубном отопительном контуре.

Диагональное подключение радиатора отопления при однотрубной системе

Схема подразумевает использование в контуре одной трубы. Из нее сформировано кольцо. Другими словами, закольцованная одна линия исполняет роль подачи и обратки. К ней отводящими патрубками по диагонали подведена батарея.

Диагональное подключение радиаторов в двухтрубной системе отопления

У двухтрубной системы аналогично контур выполнен кольцом, но трубы идет две. По подающему трубопроводу направляется нагретый котлом теплоноситель. По обратной трубе (обратке) теплоноситель отводится от радиаторов и направляется в котел для прогрева. Обогревательный прибор у двухтрубной системы подключают отводящими патрубками к обеим линиям общего контура.

Где размещать диагональную систему подключения радиатора

Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.

У открытого типа отопления циркуляция теплоносителя происходит самотеком

Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.

Важно! Самотечную систему можно устанавливать в здании максимум с двумя этажами. Вдобавок ограничивается длина контура, количество батарей. Минусом является невозможность подключить «теплый пол».

Принудительное отопление оснащено циркуляционным насосом

Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.

На видео больше информации о подсоединении радиаторов:

Схемы диагонального подключения радиаторов отопления

Самой эффективной и правильной считается двухтрубная схема, когда дело касается диагонального способа подключения. Подающую ветку лучше подводить к верхнему коллектору с одной стороны, а обратку – к нижнему коллектору с другой стороны радиатора. Двухтрубная схема отлично работает в самотечной и принудительной системе. Однако важно правильно расположить подающую и отводящую линию.

Если циркуляция принудительная, две трубы можно располагать снизу радиатора

Так как при принудительной циркуляции теплоноситель подается под давлением, подающую и обратную линию можно расположить по полу ниже батареи. Схема выигрывает в эстетичности, так как на стене видны только подходящие к коллектору патрубки.

Если циркуляция естественная, подающую трубу располагают выше приборов обогрева

При естественной циркуляции двухтрубная схема выглядит не эстетично, так как выше радиаторов по стене пролегает подающая ветка. От нее идут отводные патрубки к верхним коллекторам каждой батареи. Обратная линия пролегает по полу. По-прежнему она остается менее заметной.

Однотрубная схема предполагает прокладку по полу только одной трубы, от которой патрубки подводят к нижнему и противоположному верхнему коллектору

По эффективности однотрубная схема проигрывает во всем, но есть один плюс. При нижней разводке диагональный способ подключения позволяет увеличить теплообмен на 15%, чем у других систем, например, «ленинградки», где оба подводящих патрубка от одной трубы подключены только к пробкам нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

Диагональное подключение радиаторов отопления в квартире

Для квартир редко принято подключать батареи по диагонали. В многоквартирных домах чаще встречается боковой подвод. То есть, в однотрубной и двухтрубной системе отводящие патрубки от стояков подсоединяют к верхнему и нижнему коллектору с одного бока.

Для квартир приемлем боковой подвод от стояков

Недостатком является невозможность прогрева длинных батарей. Если набрано от 12 и больше секций, то каждый последующий элемент будет холоднее предыдущего. Только по этой причине диагональное подключение радиаторов отопления в многоквартирном доме специалисты рекомендуют использовать. Даже если у батареи больше 12 секций, теплоноситель равномерно будет циркулировать по каждой из них.

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

Технология монтажа требует использование дополнительных деталей

Монтаж происходит в следующем порядке:

1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

• для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
• оптимально отдать предпочтение диагонали, если разводка двухтрубная;
• подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Заключение

Плюсы и минусы диагонального подключения радиаторов отопления лучше узнать можно только на практике. Чтобы не допустить ошибки, при выборе схемы желательно проконсультироваться у специалистов. Они подскажут все нюансы с учетом конкретной ситуации.
